Замена сетки бензонасоса ВАЗ 2110: описание работ

Одной из операций по техническому обслуживанию автомобиля является замена сетки бензонасоса ВАЗ 2110. Процедура достаточно проста, требуется лишь знание порядка выполнения работы и минимальный набор из нескольких инструментов. Поэтому обычно ее выполняют сами автолюбители, без привлечения специалистов станции техобслуживания.

Содержание

• Когда выполняется замена
• Описание проведения работ

Вернуться к оглавлению

Когда выполняется замена

Такой мелкий ремонт производится по мере загрязнения сетки, что происходит достаточно быстро, учитывая качество отечественного топлива. Правильный подход — это сменить все расходные материалы одновременно, ориентируясь по периодичности заливки нового масла в двигатель.

В ходе этой процедуры можно осуществить замену воздушного и масляного фильтров, а также сетки бензонасоса. Если взять за привычку менять эту сетку только после окончательного ее засорения, то насос будет постоянно работать с повышенной нагрузкой, в результате чего быстро потребуется ремонт или даже замена бензонасоса ВАЗ 2110.

Первый признак неисправности бензонасоса — отказ двигателя от запуска. После включения зажигания можно услышать легкое жужжание работающего устройства для подачи бензина, которое прекращается после создания им необходимого давления топлива в системе.

Вернуться к оглавлению

Описание проведения работ

Местонахождение бензонасоса ВАЗ 2110 инжектор — в бензобаке, расположенном под днищем автомобиля, в районе заднего кресла. Доступ к нему имеется из салона, поэтому никаких смотровых ям и прочих дополнительных приспособлений не требуется. Нужны только инструменты:

• рожковый ключ на 13 и 17 мм;
• крестообразная отвертка;
• трубчатый накидной ключ на 7 мм.

Вместо длинного трубчатого ключа на 7 мм можно использовать маленький рожковый, но это будет неудобно и займет больше времени. Прежде чем начать ремонт, следует полностью снять и вытащить заднее кресло, чтобы освободить доступ к бензобаку.

Еще две предварительных операции, которые делаются в подкапотном пространстве.

1. Ослабить гайку крепления к минусовой клемме аккумуляторной батареи, снять хомут вместе с проводом.
2. Стравить давление из топливной магистрали. С торцевой стороны рампы, возле крайних форсунок, есть стравливающий клапан, на который надет резиновый колпачок. Сняв его и подставив пластиковый стаканчик, надо нажать на шток клапана. Оттуда вытечет горючее, и давление в системе упадет.

Под нижней частью заднего кресла расположен квадратный люк, открывающий доступ к бензобаку, его и нужно будет снимать. Последующая схема разборки выглядит следующим образом.

1. Крестообразной отверткой выкрутить 2 самореза крепления крышки люка, снять ее и отложить в сторону.
2. Отсоединить разъем электропривода топливного насоса и отодвинуть его, чтобы не мешал.
3. Рожковым ключом ослабить и открутить 2 гайки, которыми трубки топливной магистрали крепятся к штуцерам бензонасоса.
4. Вытащить трубки из гнезд. Круглые резиновые кольца, надетые на их концах, нужно снять и заменить на новые, поскольку они рассчитаны на одноразовое использование.
5. Длинным трубчатым ключом открутить 8 гаек, которые держат плоский фланец, прижимающий бензонасос ВАЗ 2110 к поверхности днища. Фланец снять со шпилек.
6. На шпильках крепления под прижимной частью корпуса стоит резиновая прокладка. Последнюю нужно снять со шпилек, иначе она не даст возможности вытащить устройство для подачи топлива. Затем аккуратно извлечь бензонасос из полости бака вместе с поплавком. Если резиновая прокладка находится в изношенном состоянии, то ее лучше тоже заменить.

При извлечении узла из него потечет бензин, поэтому следует подложить снизу ветошь и быстро переместить бензонасос наружу, расположив над широким поддоном. Сеточка находится на конце всасывающей трубки и крепится с помощью пластмассового кольца. Снять ее можно вручную.

Если же кольцо сильно прикипело к трубке, то рекомендуется поддеть его, например, плоской отверткой. Далее ставится новая сетка и фиксируется нажатием руки до упора. Теперь можно производить сборку, которая выполняется в обратном порядке. На верхней части агрегата выбита стрелочка, она должна указывать на заднюю часть авто.

Затяжку всех соединений советуем выполнять с небольшим усилием. Чтобы избежать перекоса при закручивании 8 гаек прижимного фланца, применяется схема их затяжки «звездой».

Если требуется замена бензонасоса на ВАЗ десятой модели или его ремонт, то система разбирается описанным образом. При замене нужно снять с агрегата поплавок, датчик уровня и переставить их на новый насос. Вся процедура, если ее выполнять в комплексе с заменой других расходных материалов, займет у вас не более получаса времени.

Замена сеточки на бензонасосе ВАЗ-2112 16 клапанов: фото и видео

Безупречную эксплуатацию любому автомобилю обеспечивает его двигатель, а его работа в свою очередь просто невозможна без чистого и качественного бензина, поступающего в его каналы. Главным узлом подачи топлива в двигатель без сомнений является бензонасос, который из бензобака автомобиля, по топливным каналам доставляет его в камеры сгорания. Поэтому очень важно, что весь проходящий бензин был чистый и качественный.

На видео подробно рассказано и показано как достать, продиагностировать и в случае необходимости произвести замену сеточки бензонасоса на ВАЗ-2112.

Содержание

• 1 Пошаговый процесс замены сетки бензонасоса на ВАЗ-2112
  • 1.1 Чистка сетки бензонасоса
• 2 Сеточка грубой очистки топлива в бензонасосе — зачем она нужна?
  • 2.1 Когда менять сетку в бензонасосе?
• 3 Очистка или замена?

Пошаговый процесс замены сетки бензонасоса на ВАЗ-2112

Для того, чтобы демонтировать сетку на бензонасосе, необходимо убрать бензонасос из бака, а для этого делаем следующее:

1. Ставим автомобиль на ровную поверхность, обеспечиваем ему стабильное положение и ставим на ручной тормоз.
2. Отсоедините минусовую клемму с аккумуляторной батареи.
3. Убираем заднее сиденье. Его можно полностью демонтировать открутив всего два болта, либо просто отодвинуть в сторону.
4. Откручиваем болты которые фиксируют люк бензонасоса.

   Сначала отключаем бензонасос!

5. Когда доступ к нему открыт вы можете увидеть разъёмы электропитания и подачи топлива.
6. В первую очередь отсоединяем колодку подачи энергии.
7. Далее отключаем штуцер, через который производится подача топлива в систему и отводим его в сторону.

   Обратите внимание – здесь питание отключено!

8. Точно также поступаем и со сливным топливопроводом.

Обратите внимание, что во время демонтажа топливных трубок может возникнуть сброс давления в системе, поэтому заранее накройте патрубки старой ветошью.

9. Когда магистрали сняты, уберите с каждой из них резиновые прокладки уплотнители, и замените их потом на новые.

   Резиновый уплотнитель указан стрелкой.

10. Когда ничего не мешает откручиваем 8 болтов, расположенных по кругу крышки топливного насоса.

    Гайки отмечены красным маркером.

11. Снимаем открученное кольцо и прокладку.

    Если прокладка повреждена, меняем её.

12. Когда доступ к бензонасосу открыт достаём его из бензобака. Во время этих действий соблюдайте осторожность, так как поплавок расположенный на его корпусе является очень чувствительным элементом.

    Убираем бензонасос на ветошь.

13. Когда бензонасос снят, снизу него вы заметите сетку, которая и является своеобразным фильтром грубой очистки.

    Грязная сетка бензонасоса.

14. Замените её на новую и проделайте всю работу в аналогично обратном порядке снятию. При этом не забудьте заменить уплотнительные кольца на топливопроводе и проверить прокладку на уплотнительном кольце самого бензонасоса.

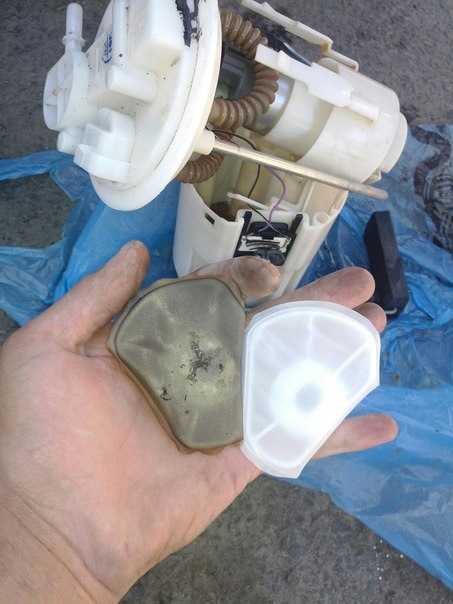

    Отличие старой сетки от новой.

Если какие-либо части и элементы в этой системе будут иметь следы повреждения или износа, следует обязательно провести их замену.

Чистка сетки бензонасоса

Если случилось так, что приобрести новую сетку у вас нет возможности, а старая пришла в негодность, можно её просто очистить и ниже мы расскажем, как это сделать.

Есть несколько способов как провести эту процедуру и вот некоторые из них:

• Очистку сетки производят путём её отмачивания в растворе из моющих средств или средств для мытья ванны. Для этого смешивают их с водой в расчёте 1 к 10 и затем на один час оставляют её там. Когда время замачивания закончилось, просто прополаскиваем сетку под струёй воды.
• При помощи такого же раствора полощем в нем старую зубную щётку и вращательными движениями чистим сетку.
• Если у вас есть компрессор, то он тоже может пригодиться во время подобных работ.

Обратите внимание, что после выполнения таких механических работ с сеткой осмотрите её на наличие повреждений, так как наличие дефектов делают невозможным использование её в бензонасосе.

Сеточка грубой очистки топлива в бензонасосе — зачем она нужна?

Первоначальную очистку топливу обеспечивает сетка, смонтированная на корпусе бензонасоса и когда автомобиль начинает двигаться рывками и подача топлива затруднена, в первую очередь следует проверить состояние этой сетки, ведь она может быть загрязнена до такой степени, что её первоначально белоснежно белый цвет очень сложно узнать.

Примечание! Основная причина загрязнения сетки – это плохое качество топлива!

Когда менять сетку в бензонасосе?

Для того, чтобы понять, когда необходима замена тому или иному узлу в топливной системе, а конкретно сетке, необходимо знать о наличии давления в топливной рампе. О том, как правильно провести замеры, вы можете узнать из этой статьи.

Также узнать о её ничтожном состоянии можно по следующим признакам:

• При включении зажигания происходит очень затяжной и громкий гул, так как бензин через забитую сетку с трудом всасывается в систему. Это может существенно уменьшить рабочий ресурс самого бензонасоса и загрязнённость всей топливной системы в целом.
• Во время движения, при переключении на третью или четвёртую передачу и последующим нажатием на педаль газа увеличения мощности не происходит.
• Также забитая сетка может стать причиной потери оборотов во время движения автомобиля, так как необходимого количества топлива просто не поступает в камеры сгорания.

Очистка или замена?

Фильтр, который расположен в бензонасосе, при наличии на нём загрязнений подлежит обязательной замене, благо цена на него не велика. Однако, если вы оказались в такой ситуации, что купить новый элемент просто нет возможности, то можно его промыть.

Помните, что эффект от чистки сеточки бензонасоса будет лишь временный, и проводить замену следует в самые кратчайшие сроки.

Когда заменять сетчатый фильтр топливного насоса

Сетчатый фильтр топливного насоса, который иногда ошибочно называют фильтром топливного насоса, защищает топливный насос от различных загрязняющих веществ. Когда сетчатый фильтр топливного насоса засоряется, он ограничивает подачу топлива в насос. В результате выйдет из строя топливный насос. На самом деле, одной из основных причин выхода из строя топливного насоса является забитый сетчатый фильтр.

Что такое сетчатый фильтр топливного насоса?

Сетчатый фильтр топливного насоса представляет собой продолговатый фильтр, изготовленный из очень мелкоячеистого материала. Где находится сеточка бензонасоса? Он устанавливается над трубкой забора топлива в нижней части топливного насоса, который находится внутри топливного бака. Топливный бак со временем может сильно загрязниться. Обычно топливный бак загрязняется следующими примесями:

• Грязь
• Песок
• Вода
• Резервуар осадка
• Частицы ржавчины
• Бензиновые отложения и лак

Сетчатый фильтр топливного насоса задерживает эти загрязнения до того, как топливо попадет в топливный насос. Его единственной целью является защита насоса и продление срока его службы.

Топливный фильтр: это та же деталь, что и сетчатый фильтр топливного насоса?

Иногда в топливной системе есть еще один фильтр: топливный фильтр. Это не то же самое, что фильтр топливного насоса.

Самая большая разница между этими фильтрами:

• В топливном фильтре используется гофрированный бумажный фильтр
• В сетчатом фильтре топливного насоса используется мелкоячеистая сетка

Топливный фильтр расположен в топливопроводе между баком и двигателем. Обычно встречается на старых автомобилях. Сетчатый фильтр находится только в топливном баке, в автомобилях с топливным насосом в топливном баке.

Топливный фильтр рекомендуется заменять каждые 30 000 миль или каждые 2 года. Вы можете задаться вопросом, следует ли вам заменить сетчатый фильтр топливного насоса вместе с топливным фильтром. Ответ — нет.

Сетчатый фильтр топливного насоса заменяется только при замене топливного насоса

Если вы задаетесь вопросом, когда менять сетчатый фильтр топливного насоса, он никогда не будет заменен сам по себе. Это потому, что сетчатый фильтр топливного насоса является неотъемлемой частью узла топливного насоса. Если топливный насос выйдет из строя, новый топливный насос будет поставляться с новым сетчатым фильтром.

Признаки отказа топливного насоса

Топливный насос хорошего качества служит примерно 100 000 миль или более. Иногда топливный насос может выйти из строя раньше. Когда это произойдет, вы узнаете. Наиболее распространенные признаки неисправности топливного насоса:

• Пониженная мощность двигателя
• Затрудненный запуск двигателя
• Двигатель «захлебывается» или глохнет после продолжительной работы
• Лампа проверки двигателя, которая возвращает код обеднения от ECU
• Свистящий звук в районе топливного бака

Как продлить срок службы топливного насоса

Сетчатый фильтр топливного насоса предназначен для предотвращения попадания загрязняющих веществ в топливный насос и продления его срока службы.
