Замена сцепления ВАЗ 2114 собственными руками

Вообще замена сцепления в ВАЗ 2114 является довольно таки не сложным процессам и каждому автолюбителю под силу освоить ее самостоятельно. Нужно просто освоить ключевые моменты этого процесса.

Содержание

1. Основные признаки неисправности сцепления ВАЗ 2114
2. Общие принципы замены сцепления ВАЗ 2114
3. Полезные советы по замене сцепления ВАЗ 2114

Основные признаки неисправности сцепления ВАЗ 2114

ВАЗ 2114

Управляя ВАЗ 2104, владелец может услышать странные звуки или скрипы, а также сцепление может внезапно начать пробуксовывать, что является сигналом времени осуществить такую операцию, как замена сцепления ВАЗ 2114. Если вы не умеете сами менять сцепление своего любимого авто, то придется выложить кругленькую сумму сначала за комплект в магазине, а затем еще столько же в автомастерской за замену вашего сцепления.

Общие принципы замены сцепления ВАЗ 2114

Вообще сцепление ВАЗ 2114 меняется очень даже просто и каждому автолюбителю под силу освоить ее самостоятельно. Нужно просто освоить ключевые моменты этого процесса, а если есть возможность, то попросить о помощи напарника, у которого уже имеется опыт в замене сцепления. Это значительно ускорит процесс замены сцепления.Прежде всего стоит найти смотровую яму, так как на ней работать будет гораздо удобнее. Если же такой возможности нет, то нужно приподнять переднюю часть автомобиля, подставив под нее, например, кирпичи.

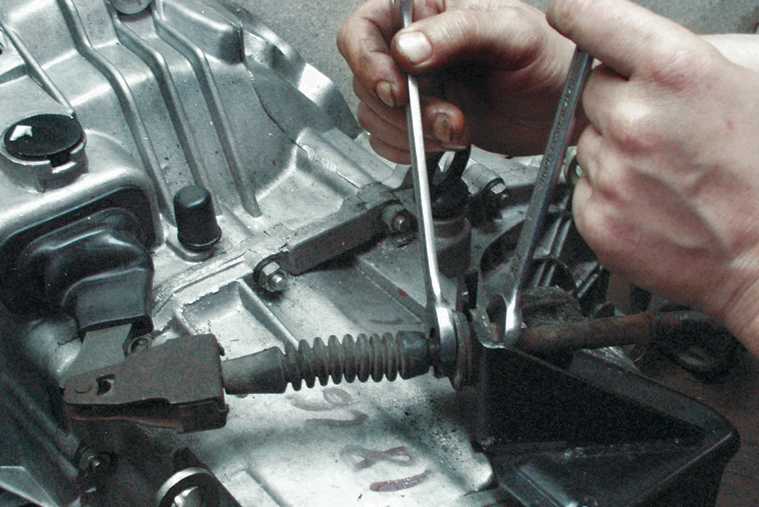

Далее следует снять колеса с автомобиля.Затем нужно отсоединить трос сцепления от коробки передач, а также снять кронштейн. Также вручную нужно отсоединить трос спидометра, подключенный к коробке передач. Еще нужно открутить болты, крепящие поворотные кулаки и шаровые опоры.Следует предварительно ослабить болты, которыми крепятся шаровые опоры к поворотным кулакам. Также нужно открутить болты, крепящие левый кронштейн растяжки. Это будет способствовать тому, что вы сможете повернуть продольный рычаг на 90 градусов вниз.

Далее нужно проверить, крепится ли к коробке масса. Если да, то ее также придется отсоединить. Затем придется снять опоры мотора, привод переключения передач, кожух защиты маховика.Теперь находим три болта с гайкой, которыми крепится к двигателю коробка передач. Если коробку передач снимать не нужно, то этот шаг мы пропускаем и переходим к следующему. Есть способ замены сцепления без снятия коробки передач. Откроем его секрет.Нужно заблаговременно найти три шпильки, которые по диаметру будут совпадать с болтами. Именно ими и будет закреплена коробка передач относительно двигателя, однако, по длине они должны быть немного больше. Их нужно будет вставить вместо болтов. При этом нужно учесть тот момент, что замену следует производить поодиночке, а не всех сразу.

Схема сцепления ВАЗ 2114

Шпилькам предстоит роль направляющих и именно по ним будет двигаться коробка в тот момент, когда вы будете снимать и ставить на место сцепление своего ВАЗ214.Нужно отодвинуть коробку таким образом, чтобы лучше было подбираться к корзине сцепления и снимать ее. Откручивать нужно очень осторожно.Плавно подходим к завершающему этапу. Берем вышедшее из строя сцепление и меняем на комплект нового. Следует обратить внимание на то, что менять лучше именно все в сборе, а не отдельными запчастями. В противном случае через короткий промежуток времени вы снова можете проделывать эту же работу заново, так как из строя может выйти еще какая-нибудь деталь.

Заменив сцепление на новое, его нужно будет еще и отцентрировать, вследствие чего производится его регулировка. Лучше для этого использовать специальную оправу для регулировки и центровки, которую нужно заблаговременно приобрести. Кстати, стоит она довольно таки недорого, поэтому особого урона по вашему бюджету не нанесет. Когда данный этап работ завершен, нужно собрать все в обратном порядке, не забыв при этом расположение деталей. Какое место должна занимать каждая деталь можно посмотреть также по схеме.

Нужно также помнить, что все детали лучше сразу надежно закрепить, чем потом они доставят вам массу хлопот, а, возможно, еще и приведут к поломке дорогостоящих механизмов.

Своевременная регулировка также избавит вас от последующих хлопот. Также шлицы первичного вала и выжимной подшипник лучше смазать тонким слоем смазки. Это будет способствовать долговечной и надежной работе механизма и защитит его от преждевременных поломок. Завершив все вышеперечисленные работы, следует провести регулировку напряжения троса и проверить работу привода сцепления. Для этого может понадобиться помощь напарника, который должен будет выполнять следующие действия:

• нажимать на педаль и отпускать ее по команде;

• затягивать и отпускать трос, регулируя тем самым его напряжение.

Замена сцепления ВАЗ 2114

Полезные советы по замене сцепления ВАЗ 2114

Хотелось бы еще отдельно сказать, что когда вы будете покупать новый комплект для замены сцепления на своем ВАЗ 214, то обратите внимание на качество и фирму изделия. Это играет немаловажную роль, так как, купив самый дешевый комплект, вы подвергаетесь риску через некоторое время опять столкнуться с этой же проблемой. Зачастую дешевые копии очень быстро выходят из строя и не выдерживают тех нагрузок, которые предусмотрены изготовителем ВАЗ 2114. Поэтому сэкономив один раз, вы рискуете в течение короткого времени снова платить деньги за те же комплектующие. При этом следует понимать, что от качества приобретенного вами товара зависит и ваша безопасность, и окружающих. Ведь никогда не знаешь, когда та или иная деталь выйдет из строя и хорошо, если это произойдет не в момент движения и не на оживленной трассе. Поэтому, покупая комплект для замены сцепления, нужно в первую очередь думать о качестве и гарантиях производителя, а уж потом о цене. Тем более, как показывает практика, разницы в ценах в настоящее время на эти детали являются не такими уж и существенными, а вот риск сломаться в самый неподходящий момент у подделок гораздо больше.

Замена сцепления — как собственноручно заменить сцепление на ВАЗ 2109/2114

Неполадки с трансмиссией – довольно частая проблема, с которой вынуждены сталкиваться автолюбители. Однако она не входит в категорию неразрешимых, поскольку замена сцепления ВАЗ 2114 достаточно просто, если придерживаться общих рекомендаций.

На неисправную трансмиссию могут указываться следующие симптомы:
* Тряска автомобиля, пробуксовка во время отпускания педали сцепления.
* Появление различимых шумов или треска во время движения.
Неисправность чаще всего проявляется в виде изношенных рабочих плоскостей ведомого диска, стертых заклепках, образовании иного рода дефектов. Первым делом, при возникших подозрениях поломки трансмиссии, необходимо осмотреть пружины диафрагмы, а также ведущий диск, особенно его лепестки. Износ сцепления может выражаться в выработке ресурса маховика или потерявшем рабочую кондицию выжимном подшипнике.
Как правило, дело не обходится поверхностным осмотром рабочих модулей трансмиссии – нужна разборка и, скорее всего, последующая замена сцепления ВАЗ 2109, а для малоопытного автовладельца это звучит довольно страшно. Однако на практике, для совершения данной операции не потребуются специальные навыки, поскольку конструкция «девятки» довольно проста и можно все ее рабочие модули доступны для совершения всех необходимых манипуляций. Если прибегнуть к услугам СТО, проблема будет решена значительно быстрее, ввиду наличия ремонтных спецсредств, но самостоятельный ремонт не потребует существенных денежных затрат, к тому же для многих автовладельцев подобный опыт может представлять определенный интерес.

Инструменты и последовательность действий

Для начала необходимо вывезти автомобиль на эстакаду или смотровую яму. Вывесив переднюю часть, откручиваем и снимаем колеса. Далее отсоединяем проводок, ведущий к массе стартера и трос привода трансмиссии.
Чтобы замена сцепления на ВАЗ 2114 была более удобной, нужно демонтировать стартер. Он крепится с помощью трех крепежных гаек, одна из которых размещена на обратной стороне его корпуса. Параллельно откручиваем все клеммы и демонтируем ведущие к ним провода. Привод трансмиссии можно снять, ослабив хомут.

Отцепив приводную колодку и трос спидометра, можно начинать отвинчивать крепеж растяжек, сопряженных с рычагами подвески. Они могут быть разведены в стороны после того как будут откручены все гайки.
Вынув палец опоры из поворотного рычажного механизма, удаляем шплинт и отворачиваем крепежную гайку. Шарнир кулака поворотного может быть отсоединен после удаления двух болтов. Чтобы при демонтаже внутреннего наконечника шруса не началось литься масло, необходимо поставить заглушку в образовавшееся отверстие.

Первичный осмотр

Завершив вышеуказанные действия, можно начинать поиск неисправностей трансмиссии. Необходимость замены выжимного подшипника ВАЗ 2114, проверяется путем его прокрутки. Если он при движении издает хруст или иной шум – он изношен.
Чтобы ведомый диск не выпал, ему необходимо добавить оправку. Для этой цели вполне сгодится первичный вал. Диск фиксируется отверткой, дабы предотвратить его проворачивание. Далее, открутив все болты и установив оправку, можно демонтировать блок сцепления.

Замена сцепления

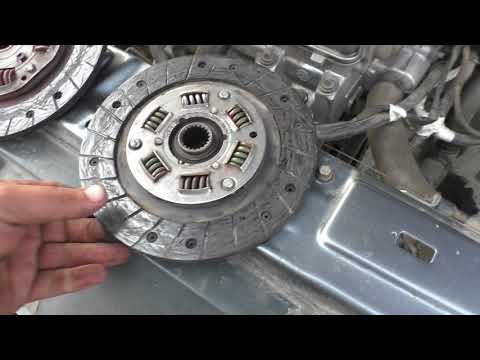

Хотя специалисты рекомендуют менять трансмиссию целиком, замена ее отдельных элементов также допустима. Первым делом нужно изучить рабочие поверхности ведомого диска. На ней не должно быть видимых следов износа, трещин, сколов и иных повреждений. В том случае, когда комплектные заклепки находятся на глубине меньше 0,2 мм, выходят на поверхность, пружины демпферного механизма выведены из строя – замена диска сцепления ВАЗ 2114 производится в обязательном порядке.

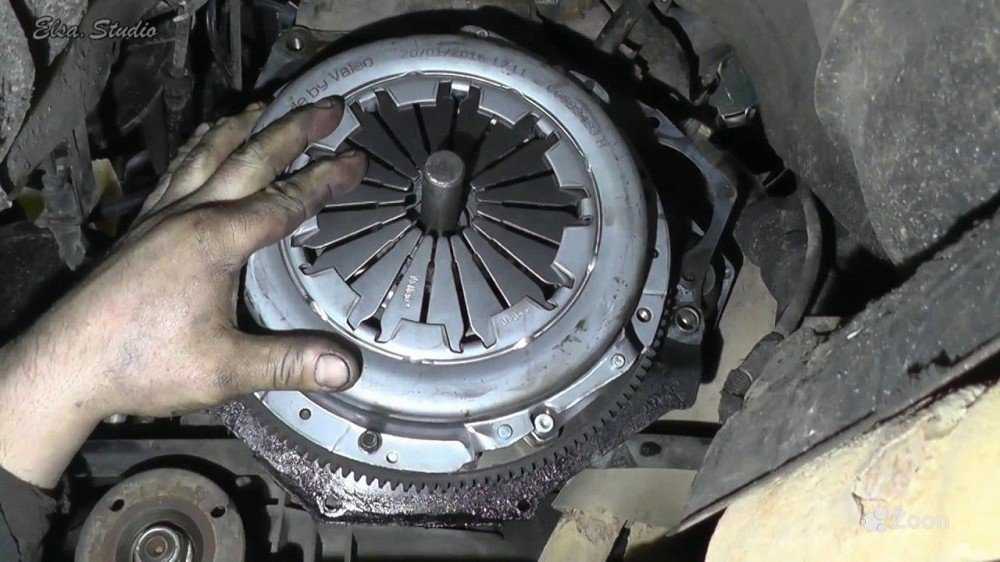

Следующим элементом для осмотра является диск нажимной. Точно также отслеживаем, имеются ли на нем заметные дефекты. В случае износа его желательно заменить, так как автомобиль будет буксовать. Что касается пружины диафрагмы, она должна быть лишена заметных трещин.
Чтобы собрать модуль трансмиссии следуйте обратному порядку выполненных ранее операций. На предложенном к ознакомлению видео, замена сцепления ВАЗ 2114 показана в более наглядном виде:

Как сэкономить на замене сцепления?

Здравствуйте!

Итак, вас попросили заменить сцепление в сборе. Или, возможно, у вас возникли проблемы с управлением сцеплением, которое до недавнего времени работало абсолютно нормально. В любом случае, читайте дальше, чтобы узнать все о сцеплении и о том, как контролировать затраты на замену сцепления.

Что такое сцепление?

Сцепление (или, точнее, узел сцепления) представляет собой набор компонентов, которые работают вместе с одной простой целью — отсоединить двигатель от трансмиссии (и, следовательно, от колес), когда вы нажимаете педаль сцепления до упора, и постепенно снова соедините двигатель с коробкой передач, когда вы отпустите ее. Вот простая схема сборки сцепления. Чтобы понять, как ориентирована эта диаграмма, давайте скажем вам, что маховик находится со стороны двигателя и прикреплен к коленчатому валу, а диск сцепления находится со стороны коробки передач и соединен с коробкой передач.

Помните, что при нормальной работе двигатель всегда вращается. Другими словами, мы хотим отключить, снова подключить или постепенно снова подключить вращающийся двигатель к трансмиссии, в зависимости от наших потребностей вождения. Говоря о «сцеплении», мы обычно имеем в виду «сцепление в сборе». «Сборка» состоит более чем из одной части — это набор частей, которые работают вместе для достижения определенной функции.

Зачем автомобилям сцепление?

Представьте, если бы двигатель всегда был соединен с трансмиссией через набор шестерен. Что бы произошло, когда вы запустили двигатель? Поскольку «вращение» двигателя также означало бы вращение колес, потому что они всегда соединены , стартер должен был бы тянуть автомобиль вперед каждый раз, когда вы запускаете двигатель! Это наверняка повредило бы стартер после нескольких таких запусков. Кроме того, когда вы хотели бы переключить передачу, скажем, с первой на вторую или с первой на заднюю, без сцепления, отделяющего двигатель от трансмиссии, вы бы слышали скрежещущий звук каждый раз, когда пытаетесь переключить трансмиссию с одной передачи на другую. шестерню к другому! Это очень быстро повредило бы шестерни! Обратите внимание, почему автомобили нуждаются в 9Коробка передач 0009 с более чем одной передачей — это отдельная тема, и мы сохраним ее для отдельной статьи.

Итак, теперь мы знаем, почему нужно отсоединять двигатель от трансмиссии, чтобы иметь возможность управлять автомобилем. Механизм, выполняющий эту простую, но важную задачу, называется сцеплением. Давайте теперь перейдем к тому, чтобы понять, где находится узел сцепления в вашем автомобиле.

Где находится сцепление в сборе?

Узел сцепления зажат между двигателем и коробкой передач (или коробкой передач), как показано ниже:

Визуальный осмотр узла сцепления требует вскрытия самого узла и классифицируется как работа, требующая «основного труда» на большинстве станций технического обслуживания. Вы не сможете увидеть узел сцепления, заглянув в моторный отсек или просто подняв автомобиль на гидравлическом подъемнике. Один из способов сэкономить деньги — выяснить, нужна ли вам замена сцепления без вскрытия узла сцепления . Мы еще вернемся к этому в статье. Перед этим вы захотите узнать, используется ли в вашем автомобиле «тросовое сцепление» или «гидравлическое сцепление». Сцепления с гидравлическим приводом используют гидравлическую помощь от двигателя и, таким образом, уменьшают усилие, необходимое для нажатия на педаль сцепления.

В чем разница между «тросовой муфтой» и «гидравлической муфтой»?

Трос сцепления втягивается и вытягивается тросом от педали сцепления к рычагу, который его приводит в действие. Гидравлическое сцепление имеет цилиндр рядом с педалью сцепления (так же, как у тормозов есть цилиндр рядом с педалью тормоза), который проталкивает жидкость в другой цилиндр, который, в свою очередь, толкает рычаг для включения и выключения сцепления. Цилиндр рядом с педалью сцепления называется главным цилиндром, а тот, что рядом со сцеплением 9Рычаг 0009 называется рабочим цилиндром. Вот как выглядят главный и ведомый цилиндры:

Главный и ведомый цилиндры вместе с гидравлическими трубопроводами являются дополнительными компонентами гидравлического сцепления, помимо компонентов, уже присутствующих в тросовом сцеплении. Разумеется, сам трос в гидромуфте не используется. Итак, какие компоненты присутствуют в обычном (или тросовом) сцеплении? Давайте перейдем к этому сейчас.

Каковы основные части узла сцепления?

Сцепление в сборе состоит из следующих компонентов. Если вам трудно понять описание компонентов, мы рекомендуем вам перейти к следующему разделу (Как работает сцепление в сборе?) и сначала посмотреть видео, а затем вернуться к этому разделу:

1. Нажимная пластина: Это нажимной механизм, который прижимает диск к маховику, чтобы автомобиль двигался. Нажатие на педаль снимает давление с диска сцепления, чтобы отсоединить двигатель от трансмиссии для переключения или остановки.
2. Диск сцепления: Диск сцепления представляет собой плоскую пластину с фрикционными материалами с обеих сторон. При включении нажимного диска (педаль отпущена) диск сцепления прижимается к маховику. Когда нажимной диск отсоединен (педаль нажата), диск сцепления разжимается. Диск соединен с первичным валом трансмиссии, заставляя первичный вал вращаться при включенном сцеплении (педаль отпущена), что приводит к движению автомобиля. Диск сцепления соединен с центральной ступицей через пружины для поглощения вибраций при отпускании педали сцепления и постепенном контакте.
3. Маховик: Маховик представляет собой инерционное устройство, которое крепится болтами к коленчатому валу двигателя. Он выполняет несколько функций, включая перенос зубчатого венца, который стартер использует для проворачивания двигателя, накопление энергии для движения автомобиля из состояния покоя и обеспечение фрикционной поверхности для крепления диска сцепления. В некоторых автомобилях используется двухмассовый маховик (посмотрите это видео, чтобы понять, что такое двухмассовый маховик) , который по существу представляет собой два маховика, соединенных друг с другом с помощью пружин для поглощения вибраций еще до того, как они достигнут диска сцепления.
4. Выжимной подшипник: Выжимной подшипник представляет собой исполнительное устройство, которое зацепляет и расцепляет прижимную пластину. Когда педаль сцепления нажата, выжимной подшипник оказывает давление на пальцы нажимного диска, чтобы отключить трансмиссию. Когда педаль сцепления отпущена, выжимной подшипник втягивается и позволяет нажимному диску оказывать давление, чтобы прижать диск к маховику. Посмотрите видео в следующем разделе, чтобы лучше рассмотреть и понять это движение.
5. Вилка выключения: Вилка выключения удерживает выжимной подшипник и поворачивается на шаровой шпильке при нажатии или отпускании педали. При нажатии на педаль вилка поворачивается к нажимному диску и прижимает выжимной подшипник к пальцам сцепления, вдавливая их, чтобы выключить сцепление.
6. Направляющая втулка или подшипник: Направляющая втулка или подшипник, которые часто не считаются частью системы сцепления, играют решающую роль в бесперебойном функционировании узла сцепления. Направляющая втулка или подшипник устанавливается на конце коленчатого вала. Когда коробка передач установлена, конец входного вала входит в направляющую втулку, которая поддерживает вход в задней части коленчатого вала.

Как работает узел сцепления?

Как что-то работает лучше всего объясняется с помощью видео, а не текста. Следующее видео настоятельно рекомендуется, если вы хотите понять, как работает сцепление в разумных деталях:

Когда требуется замена узла сцепления?

Итак, как определить, что узел сцепления нуждается в замене? Если вы заметили один или несколько из следующих симптомов, скорее всего, один или несколько компонентов сцепления изношены.

1. Пробуксовка сцепления: Пробуксовка сцепления очевидна, когда вы наблюдаете неожиданное увеличение оборотов двигателя без какого-либо сопутствующего ускорения, когда ваш автомобиль находится на передаче, педаль сцепления полностью отпущена и вы нажимаете на педаль акселератора. Это также будет очевидно, когда вы попытаетесь ускориться вверх по крутому склону. Хотя износ сцепления происходит постепенно (в зависимости от вашего стиля вождения и условий — движение с частыми остановками изнашивает сцепление быстрее, чем движение по шоссе), если вы наблюдаете проскальзывание сцепления, значит, его действительно пора заменить.
2. Жесткое сцепление: Жесткое сцепление может быть вызвано изношенным нажимным диском, наличием воздуха в гидравлической линии (в случае сцеплений с гидравлическим приводом) или тросом сцепления, который нуждается в смазке. Если это вызвано нажимным диском, необходимо заменить узел сцепления.
3. Сильный запах при трогании с места: Сильный запах из моторного отсека при трогании с места обычно означает износ сцепления.
4. Изменение точки зацепления: Более высокая точка зацепления на педали сцепления, чем раньше, означает, что сцепление необходимо заменить. Когда вы отпускаете педаль сцепления, если раньше автомобиль начинал движение с небольшим отпусканием, теперь он начнет движение только после того, как вы отпустите сцепление намного сильнее. Иногда это может быть вызвано растянутым тросом (в сцеплениях с тросовым приводом) или неисправностью главного или рабочего цилиндра (в сцеплениях с гидравлическим приводом).
5. Вибрация сцепления:  Вибрация сцепления наиболее заметна при трогании с места. Это проявляется в сильной вибрации, когда вы отпускаете сцепление, чтобы заставить автомобиль двигаться из состояния покоя. Если вы заметили дрожание сцепления, это указывает на то, что узел сцепления, включая маховик, может нуждаться в замене.

Требуется ли замена сразу всего узла сцепления?

При появлении любого из симптомов, о которых мы говорили в предыдущем разделе (Когда требуется замена узла сцепления?), необходимо заменить весь узел сцепления, за исключением маховика. Маховик необходимо проверить на предмет износа и заменить, если он изношен.

Но все же, зачем менять сразу все компоненты? Это связано с тем, что узел сцепления представляет собой сложный механизм, в котором все его различные компоненты функционируют с точностью до миллиметра, и замена только одной детали обычно приводит к повторяющимся проблемам, которые в конечном итоге приводят к замене всего узла.

Однако при определенных условиях можно избежать замены всего узла. Вы должны исключить это, обратившись в сервисный центр, прежде чем приступить к замене сцепления в сборе:

1. Изношенные выжимные подшипники: Если вы слышите низкий рокочущий звук, исходящий от коробки передач, который исчезает при нажатии на сцепление педали, то возможно проблема с выжимным подшипником. В таких случаях замены только выжимного подшипника должно быть достаточно, чтобы решить вашу проблему.
2. Скрежещущий звук или невозможность включить передачу: Если сцепление не отключается должным образом, первичный вал будет продолжать вращаться. Это может вызвать скрежет или может полностью помешать вашему автомобилю включить передачу. Некоторые распространенные причины, по которым сцепление может заедать:
   • Сломанный или растянутый трос сцепления: Трос нуждается в правильном натяжении, чтобы эффективно толкать и тянуть. В таких условиях замены троса сцепления должно быть достаточно.
   • Негерметичные или дефектные главные или ведомые цилиндры: Если ваш автомобиль оснащен гидравлическим сцеплением, это возможно. Утечки препятствуют созданию в цилиндрах необходимого давления. Если это подтвердится, замена неисправного цилиндра должна решить проблему.
   • Воздух в гидравлической линии: Воздух влияет на гидравлику, занимая место, необходимое жидкости для создания давления. Прокачка гидравлической линии обычно устраняет проблему.
   • Неправильная регулировка рычажного механизма: Когда ваша нога нажимает на педаль, рычажный механизм передает неправильную величину усилия. Осмотр рычажного механизма сцепления может определить, является ли это основной причиной.
3. Педаль сцепления прилипает к полу:  Педали сцепления могут оставаться на полу, если вышел из строя подшипник выключения сцепления, рабочий цилиндр, главный цилиндр сцепления или рычажный механизм сцепления. Проверка этих компонентов может определить, являются ли один или несколько из них основной причиной проблемы.

Часто оказывается, что в дополнение к основным причинам, перечисленным в этом разделе, осмотр узла сцепления показывает, что основные компоненты сцепления также изношены и нуждаются в замене. Только логический подход к устранению неполадок может привести к точным первопричинам.

Сколько времени занимает установка нового сцепления?

Полная замена сцепления в сборе обычно занимает от одного до двух рабочих дней.

Сколько километров пробега сцепления?

Предсказывать, как долго прослужит сцепление, все равно, что решать сложное уравнение с множеством переменных.
