Замена тормозных колодок Нивы Шевроле

Замена передних тормозных колодок

Вывешиваем и снимаем переднее колесо. Желательно очистить поверхности и обработать соединения оси и шплинта проникающей смазкой типа WD-40.

Пассатижами вынимаем шплинт оси нижнего прижимного рычага.

Выколоткой выбиваем ось прижимного рычага…

…и, придерживая его, пассатижами вынимаем ось

Снимаем прижимной рычаг.

Вынимаем из направляющей колодок две пружины прижимного рычага, чтобы их не потерять

Поддев отверткой, поднимаем суппорт тормоза…

…и располагаем его с блоком цилиндров на поворотном кулаке.

Извлекаем из направляющей тормозные колодки. Перед установкой новых тормозных колодок необходимо переместить поршни как можно дальше внутрь цилиндров

Раздвижными пассатижами (или трубным ключом) вдавливаем поршни в цилиндры. Можно утопить поршни в цилинд­ры и другим способом. Для этого вставляем наружную колодку в направляющую и, установив суппорт на место…

…монтажной лопаткой вдавливаем поршни в цилиндры

Для облегчения установки оси прижимного рычага напильником или на наждаке обтачиваем конец оси так, чтобы получился конус:

Прижав рычаг, вставляем ось

[colorbl style=”blue-bl”]После установки тормозных колодок необходимо несколько раз нажать на педаль тормоза, чтобы поршни цилиндров подвели колодки к тормозному диску. [/colorbl]

Источник: http://www.zr.ru

Конструкция и ремонт тормозного механизма задних колес Нива Шевроле

Рисунок 1



Тормозной механизм заднего колеса (рис. 1) барабанный, с автоматической регулировкой зазора между колодками и барабанами. Устройство автоматической регулировки зазора расположено в рабочем цилиндре.
Его основным элементом является разрезное упорное кольцо 9 (рис. 2), установленное на поршне 4 между буртиком упорного винта 10 и двумя сухарями 8 с зазором 1,25–1,65 мм. Упорные кольца 9 вставлены в цилиндр с натягом, обеспечивающим усилие сдвига кольца по зеркалу цилиндра не менее 343 Н (35 кгс), что превышает усилие на поршне от стяжных пружин 2 и 8 (см. рис. 1) тормозных колодок.
Когда из-за износа накладок зазор 1,25–1,65 мм полностью выбирается, буртик на упорном винте 10 (см. рис. 1) прижимается к буртику кольца 9, вследствие чего упорное кольцо сдвигается вслед за поршнем на величину износа. С прекращением торможения поршни усилием стяжных пружин сдвигаются до упора сухарей в буртик упорного кольца. Таким образом, автоматически поддерживается оптимальный зазор между колодками и барабаном.

Снятие и установка тормозного барабана

Тормозной барабан снимают для его замены при повреждении или износе рабочей поверхности, а также для контроля состояния тормозных механизмов и для замены тормозных колодок и рабочих цилиндров.
Работу выполняйте на автомобиле с вывешенными задними колесами (на подъемнике или автомобиле, установленном с помощью домкрата на опоры). Рычаг привода стояночного тормоза должен быть опущен до упора вниз (автомобиль расторможен).

Вам потребуются: ключи «на 12», отвертка, две монтажные лопатки.
1. Включите I передачу и установите упорные бруски под передние колеса.
2. Проверьте: рычаг стояночного тормоза должен быть опущен до упора вниз (автомобиль расторможен).
3. Снимите заднее колесо.

4. Для удобства работы снимите декоративный колпак. Однако при замене барабана колпак можно не снимать.

5. Смочите зазор между барабаном и фланцем полуоси какой-либо легкопроникающей жидкостью (керосином, WD-40 и т. п.).

6. Выверните два болта (на фото виден один) крепления тормозного барабана к полуоси.



7. Строньте барабан с полуоси легкими ударами молотка.

8.Если барабан не снимается усилием рук, сбейте его молотком, используя деревянный брусок, или…

9.Спрессуйте, равномерно заворачивая болты в два резьбовых отверстия барабана.

10. Снимите тормозной барабан.

11. При установке прежнего барабана снимите напильником буртик на рабочей поверхности барабана, образовавшийся в результате износа.

12. Установите барабан в порядке, обратном снятию. Предварительно зачистите от коррозии посадочный поясок полуоси, смажьте его графитовой смазкой или смазкой ЛСЦ-15 и сведите колодки с помощью двух монтажных лопаток.

Учтите, что при вдавливании поршней в цилиндры повышается уровень тормозной жидкости в бачке главного тормозного цилиндра. При необходимости откачайте жидкость.

13. Проверьте легкость вращения колеса. Допускается легкое задевание барабана о колодки. На стоящем, на земле автомобиле 2–3 раза нажмите на педаль тормоза, чтобы подвести колодки к барабану.

Лифт подвески на ниве самостоятельно

Как правильно выполнить тюнинг доработки, мы расскажем в этом материале.

Лифт своими руками – чертежи, схемы, размеры, разновидности комплектов. Лифтинг различается по степени вмешательства в штатную конструкцию.
Для кого-то достаточно приподнять внедорожник на несколько сантиметров а для кого то на целых 20.

Экстремальный тюнинг – максимально увеличивающий проходимость для поездок по тяжелому бездорожью.

Содержание статьи:

• 1 Необходимые инструменты для работы
• 2 Установка готового комплекта для лифтовки для Нива 21212
• 3 Видео 1
• 4 Видео 2

Необходимые инструменты для работы

• домкрат обычный;
• домкрат «хайджек»;
• съемник пружин;
• баллонный ключ;
• набор торцевых головок с трещоткой;
• набор рожковых ключей;
• монтировка;
• деревянная колода (пень).

Желательно такие работы выполнять с напарником. Во-первых, это безопасней. Во-вторых, некоторые работы по лифтовке выполняются в четыре руки. В качестве примера рассмотрим переднюю подвеску.

Поднимаем передок. Можно смело цепляться за штатный бампер, только домкрат устанавливается под трубу его крепления.

Сняв колесо, получаем полный доступ к рычагу и пружине. Передняя подвеска 21214 выполнена по двухрычажной схеме, что упрощает задачу.

В целях безопасности желательно установить под силовой лонжерон днища какой-нибудь упор: например, деревянную колоду.

Ход рычага ограничивает амортизатор. Откручиваем его крепление и отводим в сторону.

Далее нужно освободить подвеску от стабилизатора поперечной устойчивости. Крепежные болты могут прикипеть от коррозии, поэтому воспользуемся проникающей жидкостью (типа WD-40). Хомут сайлентблока стабилизатора можно поддеть монтировкой.

После чего отсоединяем ступицу от нижнего рычага. Для этого необходимо поддомкратить подвеску и зафиксировать поворотный кулак колеса. Можно подвязать его проволокой. Затем откручиваем 3 болта крепления, и освобождаем шаровую опору.

Фиксируем пружину стяжками, и опускаем домкрат. Извлекаем старый упругий элемент. В некоторых случаях достаточно просто опустить рычаг ногой, и пружина выйдет без применения стяжек.

Снимаем со старых пружин верхние кольца-опоры. С их помощью упругий элемент центруется в чашках.

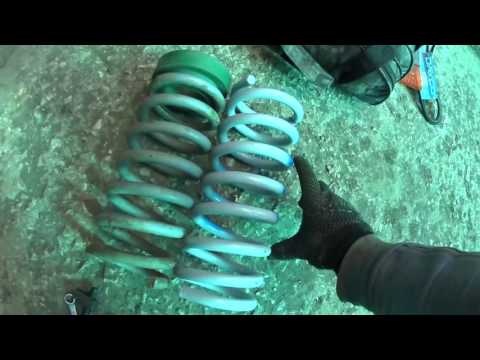

Сбиваются они легко, при помощи молотка и отвертки. Устанавливаем кольца на новые, более длинные пружины.

Заводим упругие элементы на штатные места и поддомкрачиваем нижний рычаг до полного совмещения с нижней чашкой. Одновременно помощник центрует проушину амортизатора и подводит поворотный кулак к месту крепления нижней шаровой опоры.

Затягиваем «треугольник» шаровой и наживляем ось крепления амортизатора.

Манипулируя домкратом, «ловим» отверстия крепления хомута стабилизатора поперечной устойчивости. Своими болтами он должен попасть в штатное место без перекосов.

После такой модернизации размер клиренса увеличивается на 30-50 мм. Этого достаточно для установки колес большего диаметра, и днище еще приподнимется над грунтом.

Задний мост НИВЫ можно лифтовать установкой опор проставок увеличенной высоты. При использовании размера до 50 мм (в соответствии с изменением высоты передка), никаких доработок задней оси не требуется.

При лифте задней оси можно провести профилактику моста и тормозной системы.

Может понадобиться замена тросика ручного тормоза. Его удлиняют на пару сантиметров. Иначе лифт Нивы приведет к повышенному износу тормозных колодок в задних барабанах.
Отсоединяем нижние крепления амортизаторов и опускаем до растяжения пружин.

Достаем упругие элементы, сбиваем с них опорные кольца. Зачищаем верхнюю чашку и проводим обработку антикором. Устанавливаем новые опоры увеличенного размера и усаживаем пружины с помощью домкрата.

Крепим амортизаторы, собираем мост, монтируем колеса.

Такой лифтинг не вызовет подозрений у инспекторов ГИБДД, а проходимость вашей НИВЫ 2121 улучшится. Никакие чертежи, и тем более самодельные детали не потребуются. Вы покупаете новые пружины и про ставки, остальное – дело техники. Трудо затраты на лифт одной НИВЫ – два человека/один выходной день.

Установка готового комплекта для лифтовки для Нива 21212

Для понимания процесса рассмотрим геометрию работы подвески на внедорожниках НИВА (передняя ось). Чертежи наглядно демонстрируют положение элементов относительно друг друга. Если организовать лифт только увеличением длины пружины — радиус ее изгиба уменьшается, появляются боковые нагрузки на крепления рычагов.

Для компенсации этого побочного эффекта используются проставки: под чашку пружины и шаровую опору.

Стандартный вариант показывает, что полуось (ШРУС) располагается фактически параллельно земле.

Проставка устанавливается между пружиной и рычагом. Радиус искривления упругого элемента небольшой, сохраняется мягкость подвески. Крепление надежное, люфт исключен. Недостаток — дополнительный элемент добавляет не подрессоренные массы (для уменьшения веса можно применить детали из алюминия).

Проставка установлена между чашкой и пружиной. Не подрессоренные массы отсутствуют, радиус искривления упругого элемента еще меньше, чем в предыдущем варианте. Недостаток — крепление дополнительного элемента не такое надежное.

Во всех случаях, лифт меняет положение полуоси. Нагрузка на триподы (карданы) увеличивается. При опускании подвески, уменьшается ход верхнего рычага до отбойника. Для восстановления геометрии устанавливается проставка под крепление верхней шаровой опоры.

Заводские комплекты разработаны с учетом всех нюансов конструкции передней оси и заднего моста.

В наборе предусмотрено:

• чертежи для правильного монтажа;
• проставки;
• удлиненные амортизаторы;
• новые продольные рычаги для моста;
• удлиненная тяга «панара»;
• новые чаши и пружины.

В некоторых комплектах для Нивы 2121 предлагаются удлиненные тормозные шланги. При опускании колес, штатная тормозная система может оказаться слишком короткой.

Процесс замены:
Для установки лифт комплекта достаточно гаража с ямой, и стандартного набора ремонтного инструмента. Те, кто самостоятельно обслуживают ВАЗ 21214, знают, о чем речь.
Подготовка передней оси описана в разделе бюджетного лифта Нивы.

Только при монтаже комплекта, поворотный кулак снимается полностью. Если вам удастся зафиксировать его, не снимая ШРУС – хорошо. Обычно он полностью отделяется от подвески.

Далее демонтируем нижнюю чашку пружины и устанавливаем под нее три кольцевые проставки. На этом рычаге больше никаких доработок. Сверху на упругий элемент устанавливается увеличенное опорное кольцо.

Для компенсации расхождения рычагов, под креплением верхней шаровой монтируем проставку. Поскольку все детали из одного набора, размеры синхронизированы.

Этот элемент самый ответственный. Если «поплывет» геометрия – ход передней подвески нарушится. Для точной настройки высоты, монолитную проставку верхней шаровой можно заменить наборными шайбами. Подбирая количество, вы регулируете параметры передней оси, как на раллийном болиде.

Если в наборе предлагаются новые амортизаторы – их следует установить. На штатных, может не хватить хода отбоя, и ваша 21212 будет козлить на ухабах.
Задний мост снимается полностью, особенно если будут привариваться новые опорные чаши под пружины. Проушины для рычагов остаются штатные, удлиненные детали из комплекта имеют стандартные крепления.

В зависимости от размеров лифта передней оси, вы можете ограничиться поднятыми чашками, или добавить проставки для пружин. Тягу «панара» лучше выбрать настраиваемую. Вы сможете регулировать ее длину при изменении высоты клиренса.

Для понимания процесса в динамике, вы можете посмотреть видео самостоятельного лифта Нивы.

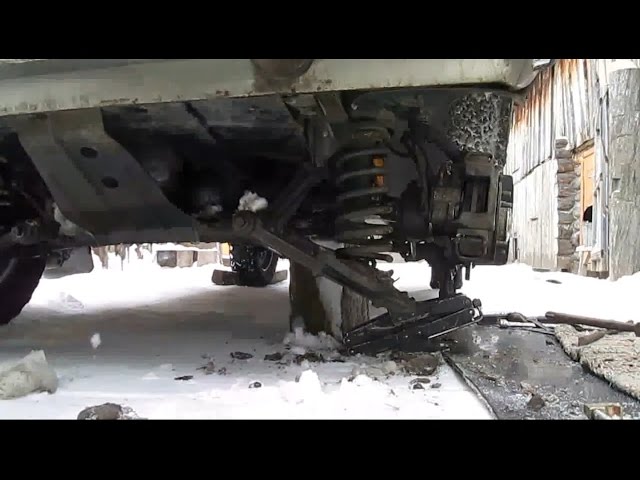

Видео 1

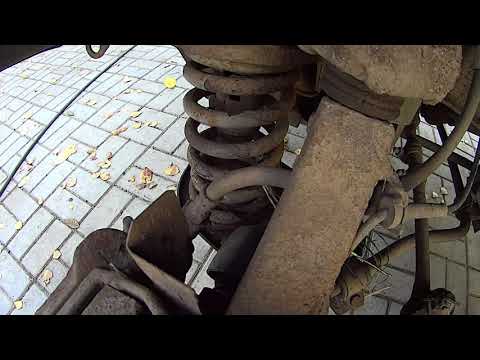

Видео 2

Вне зависимости от того, выбрали вы бюджетный или профессиональный лифт, после окончательной сборки необходимо провести тестовые заезды. Если есть огрехи в монтаже, или неправильно заданы размеры – лучше проверить это вдали от дорог общего пользования.

Самостоятельная ручная доработка подвески является внесением изменений в конструкцию автомобиля. При использовании НИВЫ на дорогах общего пользования, вас может проверить сотрудник ГИБДД. Далее следуют штрафные санкции – вплоть до лишения регистрации.

Желательно все выполненные работы официально оформить в «НАМИ-ПТИА-ФОНД». Получив на руки сертификат соответствия, вы избавите себя от неприятностей при дальнейшей эксплуатации.

Похожие статьи:

Как установить (и снять) листовые рессоры

Как и большинство вещей в автомобильном мире, снятие и установка листовых рессор в теории просты, но на практике могут быть трудными.

Так что смотрите эти видео, выделите послеобеденное время и держите под рукой пластыри и любимые ругательства. Пока вы не наденете новые листовые рессоры, это будет ухабистая поездка.

• Снятие листовых рессор
• Установка листовых рессор
• Даже профессионалы сталкиваются с препятствиями

Снятие листовых рессор

Снятие листовых рессор — это всего лишь восьмиэтапный процесс, для которого потребуются основные инструменты, которые, вероятно, есть у вас в гараже.

1. Заблокируйте колеса! Мы не хотим катиться
2. Поднять автомобиль
3. Установить подставки под ось, как для безопасности, так и для удержания оси на месте
4. Снимите шину
5. Снимите амортизатор
6. Снимите U-образные болты
7. Снимите заднюю скобу
8. Снимите передний болт с проушиной

Теперь все, что вам нужно сделать, это сбить ее, и пружина будет в ваших руках!

Установка листовых рессор

Установка пружин очень похожа на их демонтаж, за исключением того, что вы должны убедиться, что устанавливаете их правильно, чтобы центральный болт правильно сидел на оси.

1. Начните с установки переднего болта с проушиной.
