Ваз 21099 замена сцепления — Авто-ремонт

Замена сцепления ВАЗ 2109 своими руками

ВАЗ 2109 – это один из самых ремонтопригодных автомобилей отечественного производства. Но это вовсе не значит, что его узлы и агрегаты нужно доводить до плачевного состояния. Хотя даже при бережной эксплуатации любая деталь рано или поздно выйдет из строя. И сегодня мы рассмотрим, как производится замена сцепления (ВАЗ 2109-2199).

Инструкция

Итак, для начала нам необходимо поддомкратить переднюю часть машины и снять 2 колеса. Далее следует отсоединить от коробки передач трос сцепления при помощи двух ключей на 17 и демонтировать его.

Трос спидометра извлекается легко без каких-либо специальных инструментов от КПП. После этого нужно открутить крепежные болты шаровой опоры к кулакам. Здесь нам тоже понадобится ключ на 17. Далее ослабляем заднее крепление левого рычага (головкой на 24).

Теперь следует открутить болты на левом кронштейне растяжки и повернуть деталь на 90 градусов вниз.

Дальше отсоединяем массу от коробки передач. Делается это при помощи ключа на 13. Дальше следует открутить нижний кожух маховика, левый брызговик и левую опору двигателя. Здесь нам понадобятся ключи на 8, 10 и два на 17 миллиметров.

После откручиваем от кузова заднюю опору двигателя и хомут привода переключения скоростей. Перед этим необходимо вынуть привод передач. На этом этапе наша коробка передач практически готова к демонтажу. Осталось лишь открутить последние 3 болта и одну гайку, соединяющую трансмиссию с двигателем.

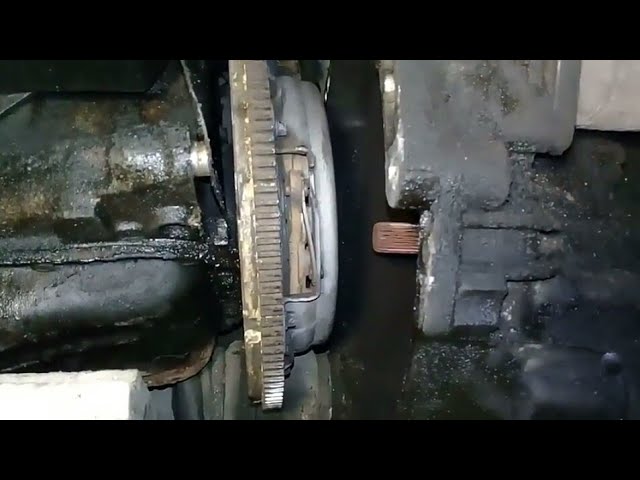

Теперь аккуратно наклоняем мотор и снимаем коробку передач. Трансмиссия остается висеть на приводах.

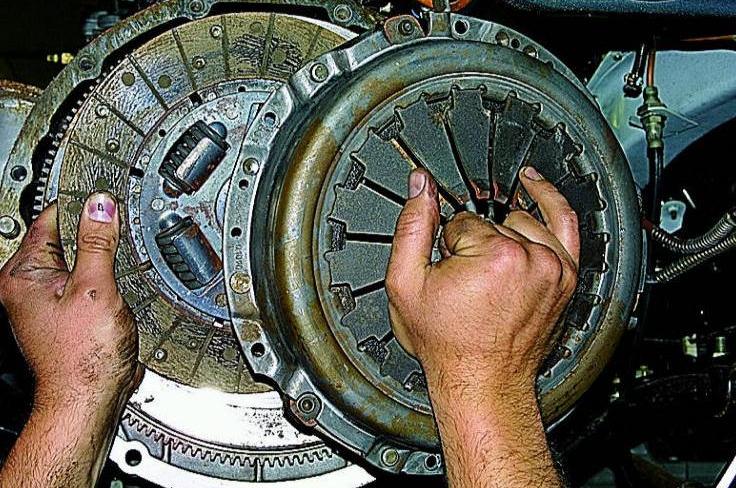

При помощи головки на 8 откручиваем корзину сцепления и тут же заменяем выжимной подшипник. Далее следует установить новый диск, используя при этом оправку для центровки. На этом все. Сборка коробки передач производится в обратной последовательности.

Именно так и происходит самостоятельная замена сцепления. ВАЗ 2109 по своей технической составляющей практически не отличается от своих собратьев модели 21099 и 2108. Поэтому данную инструкцию можно применять на всех ВАЗах «девятого» и «восьмого» семейства. Не является исключением и замена вилки сцепления. ВАЗ 2109 – не единственный автомобиль, на котором можно использовать данный метод ремонта.

Способ №2

Можно воспользоваться и другим способом замены. В принципе, его алгоритм не отличается от вышеописанного, но здесь есть свои нюансы. Главное отличие этого способа заключается в том, что вместо 2 верхних крепежных болтов КПП поочередно вкручиваются детали крепления головки блока. Резьба на них такая же, однако по размерам они несколько длиннее штатных.

После этого коробка передач демонтируется от двигателя и висит на этих болтах, а задняя ее часть удобно ложится на растяжку. После того как произойдет замена сцепления, ВАЗ 2109 по-прежнему остается неподвижным, и в это время КПП придвигается к болтам к ДВС. Пользуясь таким способом, можно даже не центровать сцепление.

Дело в том, что болты от головки блока будут работать как направляющие, и для центровки достаточно просто нажать на них посильнее, после чего поменять их на стандартные (то есть на те, которые короче).

Преимущества данного способа замены сцепления заключаются в том, что здесь не обязательно:

Снимать стартер.
Сливать масло с трансмиссии.
Откручивать тросик спидометра.
Выдергивать шарниры равных угловых скоростей из КПП.

Замена троса сцепления (ВАЗ 2109-21099)

Для начала отметим, что данная операция не требует особых навыков и знаний, поэтому лучше попробовать поменять данную деталь собственноручно. Итак, что необходимо делать? Для начала откручиваем все регулировочные гайки и внимательно осматриваем сцепление, запоминая место нахождения этих деталей. Далее из кронштейна извлекаем нижний наконечник троса.

Будьте внимательны! Эту операцию следует производить с особой аккуратностью, так как здесь возникает риск деформации наконечника. Дальше отсоединяется поводок возле рычага выключения сцепления, а с пальца педали вынимается стопорная трубка.

После этого отсоединяем наконечник троса с педали и в отверстии щита извлекаем резиновую подушку таким образом, чтобы через него можно было вытащить наконечник троса.

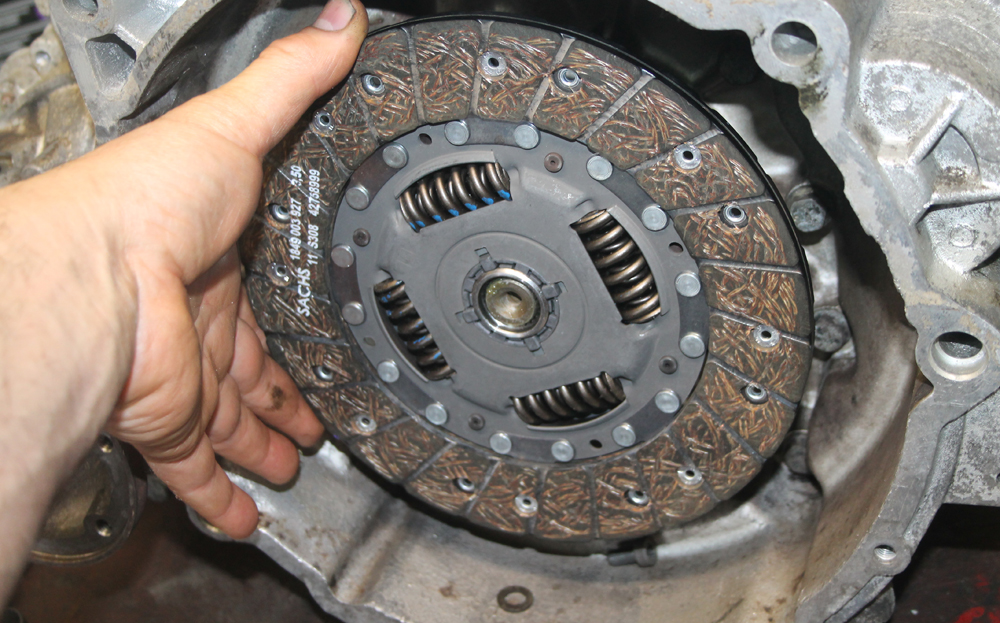

Замена диска сцепления (ВАЗ 2109-21099)

Эта операция также не требует специальных инструментов, навыков и знаний. Заключается замена диска сцепления в следующем. Сначала с машины снимается защита картера и сливается из трансмиссии масло. Далее откручиваются колеса и ступичные гайки. При этом автомобиль ставится на специальные опоры.

Съемником наконечник освобождается от стойки, затем извлекается тормозной элемент. Затем вынимаются шаровые опоры, стартер и шарнир равных угловых скоростей. Последний можно извлечь при помощи монтировки. Далее с машины отсоединяется тросик сцепления и вынимается карданный вал.

После того как трос спидометра тоже будет находиться в нейтральном (свободном) состоянии, отключается датчик включения задней передачи и извлекаются ШРУСы. Далее убирается крышка, которая закрывает маховик снизу. Затем откручиваются элементы крепления коробки к двигателю. Под трансмиссию подкладываются опоры.

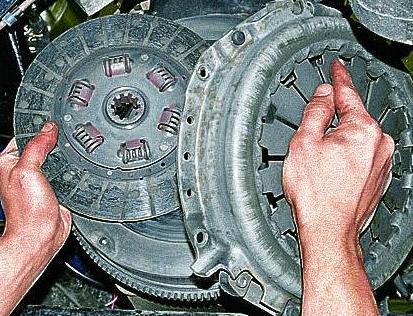

После замены подшипника вынимается корзина сцепления и устанавливается новый диск. Вся эта процедура завершается центровкой. Сборка элементов производится в обратной последовательности.

Заключение

Итак, мы выяснили, как производится самостоятельная замена сцепления. ВАЗ 2109 – это тот автомобиль, который при желании можно отремонтировать даже в полевых условиях. Поэтому не обязательно при первой же неисправности гнать его в автосервис.

Источник: https://HochyVseZnat.ru/zamena-scepleniia-vaz-2109-svoimi-rykami.html

Ваз 21099 регулировка сцепления — Ремонт автомобиля своими руками

Во время эксплуатации автомобиля часто возникает необходимость в текущих регулировках, настройках и доводках разных механизмов и систем. Это связано в первую очередь с износом тех или иных деталей. Сцепление автомобиля ВАЗ 2109 — достаточно надежный узел, и претензий к нему практически не возникает. В том случае, если он правильно отрегулирован и все детали соответствуют заводским нормативам.

Регулировка сцепления ВАЗ 2109

Эксплуатируя автомобиль, можно заметить, что педаль сцепления со временем меняет свое положение и рабочий ход увеличивается. Это говорит об износе фрикционных накладок диска сцепления, но это не значит, что он подлежит замене. Достаточно просто правильно провести регулировку, и сцепление будет работать в нормальном режиме еще некоторое время до полного износа накладок.

С конструкцией механизма привода сцепления мы познакомимся позже, а сейчас рассмотрим процесс регулировки. Он не сложен и займет несколько минут времени. Для регулировки нам понадобится набор ключей, точнее, два ключа на 17 и линейка.
Замеряем рабочий ход педали сцепления. Для этого меряем расстояние от центра рабочей площадки педали до пола, затем нажимаем на педаль рукой до упора и замеряем и это расстояние. В результате мы должны получить рабочий ход педали сцепления не более, чем 135 мм. Это заводская норма, и в этом случае, если сцепление работает нормально, регулировка не требуется. В случае, если рабочий ход отличается от нормы в большую или меньшую сторону, тогда нужно провести нехитрую регулировку.
Открываем капот и находим кронштейн, к которому крепится кожух троса сцепления. Кронштейн зафиксирован на КПП, имеет паз, в котором и закреплен кожух троса.
Отворачиваем контргайку. Она находится ближе к концу троса.
Вращая регулировочную гайку, находящуюся внутри кронштейна, добиваемся нужной длины кожуха троса.
Несколько раз активно нажимаем на педаль и повторно проверяем рабочий ход педали сцепления.
Добившись нужного значения рабочего хода, зажимаем контргайку, фиксируя кожух в новом положении.

Когда регулировать сцепление на ВАЗ 2109

Необходимость в регулировке сцепления возникает не моментально, а постепенно. Но если прозевать момент, то последствия могут быть неутешительными. Несколько признаков того, что пора обратить внимание на привод сцепления:

сцепление ведет — не полностью выключенное сцепление приводит к тому, что крутящий момент от двигателя постоянно передается на коробку передач, в результате чего могут возникнуть сложности с включением первой передачи при трогании с места, а также при переключении передач во время движения. Первичный вал КПП будет все время вращаться, не давая шестерням вступить в зацепление. В этом случае слышен характерный скрежет шестерен КПП, да и по затрудненному включению передач понять это несложно. В этом случае педаль не до конца выключает сцепление, следовательно, длину кожуха троса нужно уменьшать.
сцепление буксует — при полностью отпущенной педали сцепления двигатель не может передать весь крутящий момент на коробку передач. Это происходит из-за того, что диск сцепления недостаточно плотно прижат к маховику двигателя и пробуксовывает. При этом он перегревается, издавая характерный запах, который ни с чем перепутать нельзя. Для устранения пробуксовки сцепления, следует удлинить кожух троса.

Неисправности привода сцепления ВАЗ 2109

Несмотря на то, что привод сцепления переднеприводных моделей ВАЗ устроен максимально просто, есть некоторые детали, которые могут вызвать некорректную работу сцепления.

В первую очередь, это сам трос привода. Заводской трос способен прослужить довольно долго, но он тоже не вечен. Причем трос рвется всегда в такие моменты, когда мы этого не ожидаем. Поэтому опытные владельцы девяток обязательно возят с собой запасной приводной трос.

Порвавшийся трос, как правило, восстановлению не подлежит, да это и не настолько необходимо. Приводных тросов в продаже много, но не все они бывают достойного качества.

Главное, на что стоит обращать внимание при покупке нового троса — тщательность изготовления в местах крепления троса.

Обслуживание привода сцепления ВАЗ 2109

В обслуживании нуждается только трос. При его замене стоит промазать сам трос, затем поместить некоторое количество консистентной смазки под гофрированный колпачок. Этой смазки будет достаточно для того, чтобы трос в кожухе перемещался без усилий и плавно.

Выполнив этих несколько несложных операций, вы избавитесь от проблем с переключением передач, а также сможете настроить положение педали сцепления максимально удобным для вождения. Берегите сцепление, и ровных вам дорог!

Ваз 2107 — регулировка сцепления

Источник: https://avto-voshod.ru/ekspluatatsiya/vaz-21099-regulirovka-stsepleniya.html

Замена Троса Сцепления Ваз 21099

Замена и регулировка троса сцепления на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Сегодня вот в этой статье мы с вами разберем правильную замену троса сцепления. А так же после замены троса на новый, мы подробно опишем действия благодаря которым вы сможете отрегулировать этот трос сцепления.

Где находится трос сцепления?

Часть троса находится в салоне автомобиля, то есть если быть более точным то она подсоединяется к педали привода сцепления. А вторая часть троса располагается в левой части подкапотного пространства, для наглядности смотрите фото чуть ниже:

Трос как вы уже поняли указан тремя красными стрелочками!

Стрелка под цифрой «1», указывает место в котором трос продолжает движение сразу же после выхода из отверстия в щитке передней части кузова.
А стрелка под номером «3», показывает место в котором наконечник оболочки троса привернут к кронштейну.

Когда нужно менять и регулировать трос сцепления?

• Его обрыве, при его деформации и при иных причинах которые так же будут связаны с тросом.

Перед тем как трос порвется, он начнет издавать различные звуки по которым можно определить то что трос уже нуждается в замене, а звуки будут наподобие треска, хруста и.т.д.

Он подлежит регулировки, при:

• Неправильном ходе педали сцепления, то есть если педаль ходит слишком мало или же слишком много что не соответствует норме.

• А так же его необходимо регулировать в том случае, если педаль сцепления расположена на разном уровне с педалью тормоза, что тоже не соответствует норме.

Замена троса сцепления ВАЗ 08,09,10 за 10 минут

Z534726278676 — на развитие канала.Замена троса сцепления ВАЗ 08,09,10 за 10 минут.

Замена троса сцепления ВАЗ 2108 2109 21099

как своими силами поменять трос сцепления на автомобилях ВАЗ.

1) В начале при помощи двух гаечных ключей ослабьте обе гайки, которые крепят оболочку троса к кронштейну.

2) После этого рукой немного приподняв трос, извлеките его из гнезда.

3) Следом отсоедините поводок троса сцепления (Указан красной стрелкой), от вилки выключения (Синяя стрелка).

4) Когда в подкапотном пространстве трос будет от всего отсоединен, после этого перейдите в салон автомобиля, и затем при помощи отвертки подденьте скобу пальца педали и вследствие чего снимите её.

5) Теперь отсоедините верхний кончик троса, от пальца педали.

6) И в следствии чего снова подойдя к подкапотному пространству, выведите трос сцепления через щиток передней части.

Новый трос сцепления устанавливается в обратном порядке снятию. Но все же чуть ниже мы специально подготовили инструкцию по которой можно будет установить новый трос привода сцепления!

1) Таким же образом сперва засуньте новый трос через отверстия в щитке.

2) После этого в салоне установите верхний кончик троса на палец педали, и застопорите всё это дело стопорной скобой.

3) В подкапотном пространстве оденьте сперва поводок троса на вилку. Затем вставьте трос между кронштейном и после чего заверните обе гайки крепящее наконечник оболочки троса.

После окончании операции, отрегулируйте трос сцепления!

Регулировка троса сцепления:

Для регулировки воспользуйтесь двумя гаечными ключами. С их помощью ослабьте обе гайки которые крепят наконечник оболочки троса. И после чего посредством вращения этих гаек, затяните трос таким образом что бы ход у педали сцепления составлял «125–135 мм», и что бы она была на одном уровне с педалью тормоза.

Дополнительные видео материалы:

Хотите больше подробностей о замене и регулировки троса привода сцепления? Если да! То в таком случае мы подготовили для вас небольшой видео-ролик просмотрев который, у вас не останется вопросов.

Ну а если же вопросы останутся, тогда задавайте их в комментариях и наши сотрудники вам на них в ближайшее время ответят!

Источник: https://5net.ru/zamena-trosa-sceplenija-vaz-21099/

Как поменять выжимной подшипник на ВАЗ 2109

Симптомы неисправности
Замена

Определить неисправность выжимного подшипника на ВАЗ 2109 достаточно просто по характерным симптомам. Сегодня мы поговорим про признаки износа элемента, а также подробно расскажем, как выполняется его замена.

Внешний вид элемента

Симптомы неисправности

Выжимной подшипник сцепления сам подскажет, что его ресурс уже на пределе или он полностью вышел из строя. Потому ваша задача — следить за поведением автомобиля и своевременно реагировать на возникающие проблемы.

Признак поломки	Особенности
Нажатие педали сцепления становится тугим	Изначально это доставляет только определенный дискомфорт, поскольку приходится прикладывать большее усилие для переключения передач. Но игнорировать такое явление не стоит. Необходимо заменить подшип
С трудом включается первая и задняя передача	Это говорит о том, что ресурс подшипника постепенно заканчивается, и вам срочно следует предпринять ответные действия. Если этого не сделать, вскоре вы не сможете включить ни одну из передач на вашей КПП
Автомобиль не тянет	Наблюдается потеря эффективности, работоспособности коробки. Следовательно, не удается правильно, быстро переключить передачи. Отсюда усложняются манёвры, обгоны и банальный набор скорости
Автомобиль буксует	Это происходит сначала изредка, а потому чуть ли не при каждом переключении передач. Этот симптом явно свидетельствует о том, что машину пора отправлять на СТО или в гараж для ремонта

Старый и новый ВП

Если своевременно не заменить выжимной подшипник, в скором времени КПП откажет, сцепление не будет работать и это приведет к печальным последствиям.

Последствия износа

Если вы столкнулись с таким явлением как износ выжимного подшипника сцепления, то вы наверняка часто ездите на собственном ВАЗ 2109. Именно время и множество пройденных километров приводят к подобным поломкам.

Если вовремя не заменить подшип, это обернется следующими последствиями:

Любая последующая поездка может оказаться последней для автомобиля;
Диск сцепления перегреется, что приведет к разрушению накладки;
Помимо замены подшипника, придется заменить и полностью диск сцепления;
Не редко выходит из строя сцепление. Если вы слышите непонятный шум, идущий от системы сцепления, значит с ним беда.

Замена

Далеко не все автовладельцы решаются на самостоятельную замену выжимного подшипника (ВП). Но если вы готовы к такой работе, то дерзайте.

Компоненты ВП

Самой главной сложностью в замене ВП является необходимость демонтажа коробки переключения передач. Без этого мероприятия заменить компонент не получится.

Потому дважды подумайте перед тем, как принимать окончательное решение. Всегда есть возможность обратиться на автосервис.

Для работы вам потребуется следующий набор инструментов и материалов:

Набор гаечных ключей;
Домкрат;
Несколько прочных кирпичей;
Новый выжимной подшипник;
Набор отверток;
Тара для слива трансмиссионной жидкости;
Держатель сцепления;
Гараж с ямой или подъемный механизм.

Всю процедуру замены лучше разделить на два основных этапа.

Снятие коробки передач.
Замена подшипника.

Многие допускают ошибку, чрезмерно расслабляясь, поменяв наконец-то подшипник. На практике обратная сборка зачастую доставляет больше проблем, чем демонтажные работы. Учтите это.

Демонтаж КПП

Разместите автомобиль над ямой или эстакадой.
Поднимите капот, снимите с аккумуляторной батареи минусовую клемму и откиньте ее в сторонку.
Отключите провод массы от картера сцепления.
Отверткой демонтируйте брызговик двигателя. Для этого нужно открутить несколько саморезов, которыми брызговик удерживается на элементах боковых крыльев. Для ВАЗ 2109 используется ключ на 8.
Демонтировав все имеющиеся там саморезы, снимите части брызговика двигателя и пока уберите их.
Отключите тягу привода коробки передач. Для этого используется ключ на 13, которым ослабляются болты хомута. Далее отверткой разводятся концы хомута и элемент отсоединяется от КПП.
Обязательно отключите датчик оптики заднего хода.
Поставьте под задние колеса автомобиля упоры или кирпичи, чтобы машина не двигалась.
Снимите передние колеса, ослабив предварительно болты и подняв переднюю часть кузова. Сняв колеса, уложите под кузов заранее подготовленные кирпичи.
Ключом на 17 с обеих сторон откручиваются гайки крепления шаровой опоры к поворотному кулаку.
Растяжка отводится в сторону, откручивают крепежные винты левой растяжки к рычагу подвески автомобиля.
Гаечным ключом на 10 демонтируйте крепежи нижней крышки картера сцепления.
Снимите опоры коробки передач. Это делается следующим образом. Подставьте под двигатель опоры или кирпичи, а под коробку домкрат. Открутите крепежные винты опоры к кузову ключом на 17. Сняв болт, снимите кронштейн опоры, открутив несколько соответствующих гаек.
Переходим непосредственно к демонтажу КПП.
Ключом на 19 откручивают крепежи картера сцепления к блоку цилиндров. Домкратом немного опустите коробку передач и отведите ее в сторону от двигателя. Опускайте, пока из коробки не начнет выходить первичный вал.
Заручитесь поддержкой напарника, поскольку одному снять КПП достаточно сложно.
Убедитесь, что первичный вал коробки не опирается на лепестки пружины сцепления. Если такую ситуацию допустить, вы их попросту повредите.
Аккуратно поставьте коробку передач на опоры, стараясь ее не задеть. Иначе ремонт будет стоить куда дороже, чем покупка нового подшипника.

Снятие КПП

Снятие КПП — процедура сложная, требующая достаточно много времени, терпения и навыков. Потому без наличия таковых, за работу своими руками лучше не браться.

Замена ВП

Чтобы поменять выжимной подшипник, следуйте инструкции.

Демонтировав коробку передач, можно изучить состояние выжимного подшипника. Покрутите его вручную. Если при этом возникли посторонние шумы, хрусты, тогда очевидно, что ВП потерял былую работоспособность и нуждается в замене.
Отверткой выведите концы пружинного фиксатора и выведите муфту отключения сцепления.
Отведите лепестки пружины прижимного кольца и снимите с муфты выжимной подшипник. Для этого потребуется снять держатель.
На этом демонтаж подшипника можно считать законченным, потому вместо старого элемента устанавливайте новенький подшип.
Перед установкой убедитесь, что элемент исправен, свободно вращается по оси, заедания отсутствуют, нет никаких хрустов, посторонних шумов.
Поменяйте старый и новый подшипники местами. Вставьте элемент в муфту, чтобы выступающая его часть оказалась направлена в сторону муфты.
Зафиксируйте подшип держателем сцепления. Вам необходимо удерживать подшипник на месте.
Возьмите немного обычного моторного масла, обработайте им вал.
Установите выжимник на вал и зафиксируйте деталь пружиной.
В процессе обратной сборки четко придерживайтесь всех рекомендаций, соблюдайтесь хирургическую точность.

Процесс демонтажа и замены

Многие после подобных манипуляций забывают о важном моменте — регулировка сцепления. Если не отрегулировать систему, эксплуатационный срок существенно снизится, а потому вскоре вновь придется выполнять очень сложные ремонтные работы.

Очевидно, что для замены такого маленького элемента как выжимной подшипник, требуется много времени, сил и навыков. Новичку к подобной работе приступать ни в коем случае не стоит.

No Comments Yet!

Источник: http://luxvaz.ru/vaz-2109/304-kak-pomenyat-vyzhimnoy-podshipnik.html

Регулировка и замена сцепления на автомобиле ВАЗ 21099

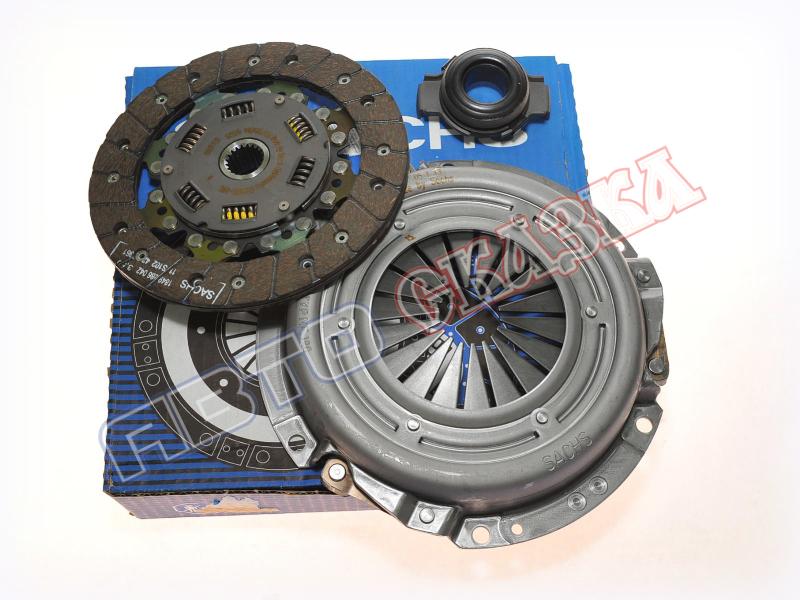

Диск сцепления в сборе

Сцепление является одной из составляющих трансмиссии автомобиля. При поломках этой системы дальнейшее движение затрудняется, иногда машина глохнет, а иногда просто не едет при нажатии на педаль акселератора. Рассмотрим, как произвести диагностику и замену элементов сцепления автомобиля ВАЗ 21099 своими руками.

Поломки системы сцепления ощущаются мгновенно, вот список основных симптомов.

Во время движения на подъем при нажатии педали газа машина не едет, несмотря на все увеличивающиеся обороты двигателя.
При движении по прямой значительно увеличивается время разгона, мотор часто перегревается, повышается расход горючего.
Во время остановки при одновременном нажатии на педаль тормоза и сцепления глохнет двигатель.
С трудом и хрустом включаются и выключаются передачи при движении автомобиля. При выключенном двигателе они переключаются без труда.
Утром при попытке завести автомобиль стартер с трудом крутит маховик, несмотря на выжатую педаль сцепления, а после завода мотор тяжело работает и через некоторое время глохнет.
Возникает шум при нажатии на педаль.
Во время переключения скоростей машина совершает рывок, иногда после него глохнет мотор.
Педаль выключения сцепления нажимается с трудом.
Полный ход педали превышает 16 см.

Причины и исправление неисправностей
Сложные процедуры

Вернуться

Причины и исправление неисправностей

Установка диска на машину

1 и 2 симптомы указывают на критический износ ведомого диска сцепления либо загрязнение его моторным маслом, натекшим из блока цилиндров или КПП из-за прохудившихся сальников этих агрегатов. Для более точного определения причины достаточно просто заглянуть в моторный отсек и посмотреть в окошко на крышке корпуса сцепления. Если на зубцах маховика присутствуют следы масла, значит, придется менять сальники. Если следов масла нет — требуется замена ведомого диска сцепления.

3, 4 и 5 симптомы указывают на неполное выключение механизма. Это происходит при поломке деталей привода, деформации ведомого и нажимного дисков, обрыве троса и неправильной регулировке привода сцепления ВАЗ.

6 симптом говорит о поломке пружин демпфера либо об изнашивании выжимного подшипника. 7 симптом свидетельствует о заклинивании ступиц колес на шлицах вала КПП. Их просто необходимо снять, почистить и смазать. 8 и 9 симптом указывают на то, что необходима замена троса и регулировка привода. Замена сцепления в сборе осуществляется также после покупки подержанного автомобиля.

Регулировка привода сцепления ВАЗ 21099 — очень простая процедура, выполняется она так.

Сначала нужно взять линейку и измерить расстояние, на которое перемещается педаль при нажатии. Если оно меньше 12,5 или больше 13,5 см, приступаем к регулировке.
Заглядываем в моторный отсек, снимаем аккумулятор, находим место, где трос проходит через кронштейн коробки переключения передач (рядом с катушкой зажигания). С обеих сторон кронштейна он закреплен регулировочными гайками.
Если нам нужно увеличить ход педали, поворачиваем по часовой стрелке гайку, находящуюся ближе к салону автомобиля. Если же наоборот, необходимо уменьшить ход, поворачиваем по часовой стрелке гайку, которая ближе к переднему бамперу.
Снова измеряем расстояние линейкой: если оно в рекомендованных пределах, регулировка завершена.

Замена троса — тоже не очень сложная задача.

Открываем капот, откручиваем регулировочные гайки.
Вынимаем трос из кронштейна КПП.
Снимаем его с вилки сцепления.
Перемещаемся в салон, сбиваем стопорную шайбу с пальца педали и снимаем наконечник троса.
Вытаскиваем резиновую прокладку из щита передка со стороны моторного отсека и вынимаем наконечник наружу.

Трос снят, теперь устанавливаем новый в обратном порядке. После установки снова требуется регулировка.

Вернуться

Сложные процедуры

Замена сцепления на ВАЗ 2108-21099 — процесс трудоемкий и долгий. Для его осуществления сначала нужно снять коробку переключения передач. После того как КПП снята, можно приступать к следующим операциям.

Замена тросика сцепления

Замена вилки и выжимного подшипника.

Снимаем при помощи отвертки защитный чехол вилки.
Откручиваем болты крепления корзины сцепления и снимаем ее.
Отжимаем при помощи отвертки пружину с лапок муфты выжимного подшипника.
Снимаем подшипник.
Снимаем пружину.
Откручиваем 3 болта и снимаем направляющую втулку подшипника.
Цепляем отверткой за специальный выступ и снимаем пластмассовую втулку вилки.
Выводим ось вилки из опорной втулки и вынимаем ее из корзины.

Разборка завершена, теперь устанавливаем новые детали в обратном порядке. При установке необходимо смазать втулки вилки смазкой ШРУС-4.

Замена сцепления.

Для начала снимаем корзину и стопорим маховик.
Откручиваем 6 болтов крепления кожуха к маховику.
Аккуратно снимаем кожух сцепления вместе с ведомым диском, придерживая его рукой.
Осматриваем все детали на предмет трещин и износа. Бракованные детали заменяем.
Собираем все в обратном порядке.

Несколько полезных советов.

Ведомый диск нужно устанавливать менее выпуклой стороной к маховику.
При снятии и установке дисков сцепления необходимо использовать специальную оправку, вставляя ее на место первичного вала КПП. Если у вас нет такой оправки, можно заменить ее старым первичным валом, который приобретается в любом пункте утилизации старых машин.

Источник: http://expertVAZ.ru/21099/zamena-stsepleniya-regulirovka-svoimi-rukami.html

Замена сцепления ВАЗ 2108 2109 VAZ (восьмёрка, девятка)

1. Вставьте оправку в отверстие нажимного диска и отверните шесть болтов крепления кожуха сцепления к маховику (смотрите примечания 1 и 2).

2. Аккуратно снимите кожух сцепления с ведомым диском.

3. Осмотрите ведомый диск. На деталях ведомого диска не должно быть трещин. Проверьте износ фрикционных накладок. Замените фрикционные накладки или ведомый диск в следующих случаях: а) головки заклепок углублены на расстояние менее 0,2 мм; б) поверхность фрикционных накладок замаслена; в) ослаблены заклепочные соединения.

4. Проверьте надежность фиксации демпферных пружин в гнездах ступицы ведомого диска. Если пружины сломаны, диск надо заменить. Если при визуальном осмотре обнаружено коробление диска, проверьте его биение. Если величина биения превышает 0,5 мм, замените диск.

5. Осмотрите рабочие поверхности трения маховика и нажимного диска: на них не должно быть глубоких рисок, задиров, забоин, явных следов износа и перегрева. Недопустимо ослабление заклепочных соединений деталей нажимного диска. Если на маховике или нажимном диске обнаружены дефекты, рекомендуем заменить их.

6. Внимательно осмотрите и оцените состояние опорных колец и диафрагменной пружины нажимного диска. Опорные кольца не должны иметь трещин и следов износа. Недопустимо наличие трещин на диафрагменной пружине. Места контакта лепестков пружины с подшипником выключения сцепления должны находиться в одной плоскости и не иметь явных следов износа.

7. Установите ведомый диск в кожух нажимного диска так, чтобы менее выступающая часть ступицы была направлена в сторону маховика.

8. Вставьте центрирующую оправку в шлицы ведомого диска со стороны диафрагменной пружины.

9. Установите сцепление на маховик и заверните шесть болтов крепления сцепления к маховику равномерно по диагонали моментом 19-31 Н·м (1,9-3,1 кгс·м). После этого выньте центрирующую оправку.

Замена сцепления в Тюмени недорого, цены

Важно знать

При эксплуатации автомобиля зачастую выходит из строя сцепление. Первыми признаками неисправности сцепления являются неполное включение и выключение, шум, рывки, вибрация при работе. Что делать, если вы не обратили внимание на первые признаки неисправности сцепления, и оно вдруг вовсе отказало?

Основной причиной поломки сцепления считается нарушение правил эксплуатации автомобиля. Например, очень часто автолюбители трогаются с места на высоких оборотах или держат ногу на педали сцепления во время движения, что категорически запрещено. Еще причинами неисправности сцепления может быть плохое качество деталей или небольшой срок их эксплуатации. Неисправное сцепление ведет к износу или поломке диафрагменной и демпферных пружин, подшипника, маховика и нажимного диска. Кроме того, неисправность сцепления может вызвать заедание вилки его выключения.

Устранение неисправностей сцепления:

Если у вас отказало сцепление, то, возможно, что причина в ведомом диске. В этом случае необходимо снять ведомый диск сцепления и осмотреть его на предмет деформации или повреждения.
Если произошла утечка в гидравлической системе сцепления, необходимо проверить главный и рабочий цилиндры вместе с трубопроводами. Если в гидравлическую систему сцепления попал воздух, который стал причиной отказа работы системы, то необходимо удалить его оттуда.
Если сцепление включается не до конца из-за недостаточного свободного хода педали, то необходимо его отрегулировать.
Если сцепление пробуксовывает из-за замасливания или износа фрикционных накладок ведомого диска, а также поломки пружин, необходимо промыть или заменить вышедшие из строя детали

Если у вас отказало сцепление, возможно это произошло из-за подтекания тормозной жидкости из главного или рабочего цилиндров или из соединительных трубок. Для устранения этой неполадки, необходимо определить место утечки, а затем заменить неисправную деталь. После устранения неисправности сцепления, необходимо прокачать весь гидропривода, чтобы удалить из него воздух.

Что бы сцепление служило долго и исправно, необходимо придерживаться нехитрых правил:

замену сцепления необходимо производить через каждые 50-70 тысяч километров пробега на автомобилях отечественного производства, и через каждые 100-120 тысяч километров пробега на иномарках;
нельзя часто и резко включать сцепление, так как это вызывает его преждевременный выход из строя и внезапный отказ при включении или выключении;
следует постоянно проверять уровень тормозной жидкости и доливать ее при необходимости

необходимо аккуратно эксплуатировать свой автомобиль и постоянно проходить техобслуживание у квалифицированных специалистов в автосервисе.

Правильная замена сцепления на ВАЗ 21099 своими руками

Начинающие автолюбители уверены в том, что качественная замена сцепления на ВАЗ 21099 возможна только на СТО. Тем не менее, все на так страшно и далее мы пошагово разберем инструкцию по установке сцепления своими руками, плюс Вы узнаете косвенные признаки «внезапной» поломки данного блока.

Косвенные признаки проблемы со сцеплением

Внезапный выход из строя сцепления влечет за собой полную остановку автомобиля и вызов эвакуатора. На дороге замена сцепления ВАЗ 21099, причем, не снимая коробки невозможна. Но если Вы внимательно следите за машиной, то проблема выявляется по ряду мелких неисправностей.

пробуксовка при нажиме педали;
увеличение полезного хода педали;
проблемы при переключении скорости, тяжелый ход ручки и неестественный треск;
при большой нагрузке в салоне появляется запах гари;

кратковременный неприятный визг при нажиме педали указывает на износ подшипника.

Ремонт или полная замена сцепления своими руками предусматривает демонтаж коробки передач, эта процедура достаточно тяжелая и если вы взялись за такую работу, то лучше менять весь блок.

Многие автолюбители затрудняются с выбором производителя. Однозначно ответить какое лучше поставить сцепление на ВАЗ 21099 сложно, брендов несколько и большинство делают хорошие блоки. Одним из показателей качества служит пломба-стикер на коробке. Вы стираете защитный слой и отсылаете на указанный номер SMS с кодом, в ответном сообщении Вам подтвердят оригинальность механизма.

Простому водителю руководство по замене блока сцепления освоить можно, но если человек в своей жизни не открутил ни одной гайки на машине и едва отличает коробку передач от двигателя, то лучше доверить работу профессионалам.

Набор инструмента

Перед тем как самостоятельно поменять сцепление, необходимо подготовить определенный пакет инструмента, сюда входит:

набор рожковых ключей 8 – 17 мм;
набор торцевых ключей с головками 8 – 17 мм;
минимум 2 домкрата;
отвертки – плоская и крестовая;
ведро или таз под слив масла.

В автосервисе, перед тем как поставить диск сцепления на ВАЗ 21099 машину поднимают на комфортную для работы высоту – это правильно и удобно. В гараже такого домкрата нет, но хорошей альтернативой будет смотровая яма.

Демонтаж агрегатов под капотом

Если вам удастся привлечь к работе помощника, то процесс замены узла займет на порядок меньше времени, а главное, будет кому поддержать и подать нужный ключ. До того как заменить непосредственно сцепление, снимается несколько агрегатов под капотом.

Обесточивается аккумулятор.
Снимается воздушный фильтр.
Отсоединяются провода от стартера.
Откручивается и отводится в сторону трос сцепления.
Торцевым ключом откручиваются 2 болта верхнего крепления коробки передач.

Техника замены сцепления

Дальше все работы выполняются под машиной, но для начала устанавливаются домкраты и передняя часть автомобиля приподнимается.

Теперь Вам нужно снять передние колеса и открутить привода.
На освобожденном приводе окручивается шаровый палец от поворотного поводка.
После отсоединения привод извлекается.
Чтобы освободить путь для снятия коробки поочередно снимаете основной рычаг, растяжку и трап.
Откручиваете и снимаем поддон защиты.
Снимаете пыльник маховика (он крепится на 2 болта).
Отсоединяете кардан КПП.
Отсоединяете провода от датчика задней скорости.
Отсоединяете датчик скорости и трос спидометра.
Отсоединяете 2 передних болта крепления коробки.
Откручиваете заднее крепление коробки, оно прикручено к кузову.

Теперь нужно слегка поддомкратить коробку и аккуратно ее снять, агрегат тяжелый, поэтому снимать лучше с помощником. После демонтажа коробки вам откроется доступ к блоку сцепления. Замена диска сцепления начинается с отвинчивания 6 болтов крепления корзины.

Непосредственно рабочий диск фиксируется корзиной, когда вы ее снимите, диск выпадет сам. Чтобы установить новый диск и корзину Вам понадобиться первичный вал, дабы не снимать рабочий, лучше заранее обзавестись каким-нибудь старым. Относительно первичного вала центруется новый диск вместе с корзиной, после чего агрегат прикручивается.

В комплекте всегда идет выжимной подшипник, он крепится на вал коробки передач. Вам нужно откинуть усики крепления и снять старый подшипник, а на его место смазать и поставить новый.

После того как Вы заменили сцепление на ВАЗ начинается не менее ответственный этап обратной сборки. В теории все просто, Вы в обратном порядке устанавливаете все агрегаты.

Но на практике у молодых водителей часто остаются «лишние детали». Дабы с Вами не случилось подобной неприятности, используйте выше описанную инструкцию или снимайте на видео каждый свой шаг.

На что обратить внимание

Иногда молодые водители принимают тугой ход педали за неисправность всего блока и начинают его менять. В действительности виноват в этой неприятности соединительный трос, поэтому перед покупкой и заменой всего агрегата вам нужно попытаться отрегулировать или поменять трос.

Самостоятельная замена сцепления на ВАЗ 21099 у профессионалов занимает 2 часа, у любителя на этот процесс уйдет 4 – 5 часов, зато Вы заплатите только за сам блок, все остальное сделаете своими руками.

Ваз 2109 замена сцепления без снятия коробки

Лада 2108 Колибри › Бортжурнал › Замена сцепления в одиночку на переднеприводных ВАЗах семейства «Самара».

По просьбе моего друга Миши (smalk) Выкладываю краткую инструкцию по замене сцепления на ВАЗ 2108,09,099,13,14,15. Работы проводились с моей машиной мною с 9.30 до 13.00.

И так начнем:
Отсоединяем АКБ. (На инжекторных машинах снимаем корпус воздушного фильтра)
Снимаем левый брызговик двигателя.
Расконтриваем и откручиваем ступичные гайки с обоих сторон.
Поддомкрачиваем и откручиваем левое колесо.
Откручиваем два болта крепления шаровой. Выводим привод из ступицы.

выкручиваем два верхних болта крепления КПП и вкручиваем вместо них болты крепления ГБЦ 2108

откручиваем три гайки стартера и провода и снимаем его.

Поддомкрачиваем двигатель и откручиваем боковую опору силового агрегата.

Сняли!

Откручиваем кулису переключения передач и заднюю опору силового агрегата

открутили и сняли.

снимаем защитный кожух сцепления

выкручиваем передний болт крепления КПП

откручиваем гайку заднего крепления КПП

Приблизительно выглядит так

заходим со стороны левого крыла и стаскиваем КПП по верхним болтам до упора

хвост КПП ложится на растяжку рычага

через образовавшуюся щель демонтируем сцепление

так

или так

смазав направляющую устанавливаем выжимной подшипник

Valeo

наживляем ведущий и ведомый диски

насаживаем КПП на направляющие и закручиваем два нижних болта затем проворачивая коленвал равномерно затягиваем корзину сцепления

Остальная сборка в обратном порядке.
P.S. Необходимо установить новые ступичные гайки приводов и отрегулировать трос сцепления и кулису переключения передач. Ведомый диск устанавлиаем выпуклой часть к КПП!

www.drive2.ru

Замена сцепления ВАЗ 2109 без снятия коробки: видео инструкция

Даже если следовать всем инструкциям, которые возможно найти в руководстве по эксплуатации авто, замена сцепления производится совсем не просто. Причиной этому то, что вовсе не у каждого владельца автомобиля есть яма, эстакада и, что еще менее вероятно, подъемник.

Если вы обратитесь в СТО, сцепление заменят буквально за один час, но стоимость вас не порадует, а своими руками на выполнение этой задачи, скорее всего, понадобится целый день, если не два. Все зависит от ваших познаний и скорости работы. Больше всего времени уходит на разборку и сборку, а на установку самих запчастей тратится 20-30 минут. Как обойтись без ямы и подъемника?

Начало работы

Первое, что обычно интересует автовладельца при замене сцепления: можно ли произвести замену, не снимая КПП? Где бы вы ни искали ответ, просматривали ролики или фото, конкретного ответа нет. Но в итоге, вполне вероятно, что вы наткнетесь на чей-то отзыв, в котором говорится, что процедура вполне реальная. Кроме этого, вам даже примеры привести могут. Здесь вам станет все ясно – пора приступать к делу, и менять деталь собственноручно.

Для начала необходимо найти пару больших пеньков, высота которых около 40 сантиметров и несколько брусков. Для того чтобы подстраховаться и машина не упала прямо во время ремонта, нужно под днищем автомобиля установить два простых колеса.

Читайте также: Замена ШРУСа на ВАЗ 2109

Даже находясь уже под машиной, можно сомневаться, проводить ли замену, не снимая коробку, ведь если КПП упадет на землю, поднять ее будет очень сложно, так как по дну машины с ней подлезть практически невозможно. Сначала надо полностью отключить АКБ, обесточив всю систему. После этого и начинается весь процесс. Следующий шаг – снятие всех лишних элементов, а именно:

колеса. После снятия их необходимо скрутить и откинуть подальше, чтобы ничего не мешало;
освободить стойки. Для этого необходимо снять рулевые наконечники;
выкрутить болты, которыми закреплена шаровая опора;
далее нужно снять защиту двигателя с помощью троса;
из коробки слить все масло;
на кулисе ослабить затяжку гайки, после чего снять ее;
на обеих подушках выкрутить абсолютно все гайки;
теперь под двигатель следует установить домкрат или другую опору;
выключить датчик заднего хода;
от стартера нужно аккуратно отсоединить провода, выкрутить гайки и снять его;
выкрутить гайки с защиты маховика и вилки;
далее очень важный момент. Нужно извлечь ШРУС, но только на правой стороне, левый трогать не нужно;
выкрутить болты крепления к блоку КПП.
последний шаг – избавляемся от гайки над правым ШРУСом.

Меняем сцепление

Готово практически все для того, чтобы вырвать коробку от двигателя, но не стоит спешить. Для того чтобы продолжить процесс, нужны два болта с верхнего рычага классики. Они имеют такую же резьбу, как и те, что стянуты блок ДВС и коробка. Вкручиваем их сверху, и уже после этого можно начинать разъединять узлы с помощью небольшого ломика.

Представленная замена сцепления ВАЗ-2109 – достаточно кропотливый процесс, но ради того, чтобы сделать все быстро и надежно, можно пойти на многое. Через щель, которая образовалась после предыдущей процедуры, нужно избавиться от выжимного подшипника, болты выкручиваем на корзине. А вот установка несколько отличается от инструкции, что можно найти в пособниках. Новый выжимной ставим на свое место. После этого устанавливаем диск на маховик и сверху него корзина. Болты закручиваем буквально на два оборота, затягивать их нельзя. Дальше очень осторожно начинаем насаживать первичный вал на шлицы диска.

Читайте также: Как поменять шаровую опору на ВАЗ 2109

Стоит учитывать, что лепестки корзины данного автомобиля имеют небольшую выработку. Это вполне нормально, так как подшипник работает при постоянном контакте с ними. Так что, если вы заметили такую деталь, не стоит отчаиваться. Совершенно никаких неприятных сюрпризов она вам не принесет, если вовремя проводить замену корзины.

https://youtu.be/L1jrXnmBGh5

ladaautos.ru

Лада 21099 › Бортжурнал › —11— Замена сцепления. Со снятием и БЕЗ снятия коробки ВАЗ передний привод.

Всем доброго времени суток!
На пробеге в 84000 км машинка заболела: у нее пропало сцепление. Причем стало пропадать постепенно: жмешь на газ — обороты растут, а скорость — нет. Подтянул тросик — немного помогло, но все равно буксует.
На таком сцеплении я умудрился съездить в Кунгур и обратно, ну и еще около двух месяцев прокатался. Тут ведь главное как: буксует — сбрось газ. Иначе маховик перегреется и песец котенку.

Для замены сцепления на ВАЗ передний привод нам понадобится:
1 — Сцепление в сборе (корзина, диск, выжимной)
2 — помощник — очень тяжело снимать коробас в одну каску
3 — нормальный набор всевозможных инструментов
4 — кувалда (куда ж без нее 🙂 )
5 — два домкрата

После долгих выборов достойного кандидата на связующее звену между мотором и коробкой было выбрано сцепление фирмы Sachs.

Новое сцепление

Сделано не в Китае

Всякие умные надписи

Открываем новенькую коробку и в ней видим…

Ведомый диск

Выжимной-1

Выжимной-2

Корзина. Вид 1.

Корзина. Вид 2.

Пакетик смазки.

О, вот и фоточка пробега:

Три топора

Теперь сама процедура замены сцепления. По пунктам.
1 — Подготовительные работы: тачку — в бокс\эстакаду. Ключи — по порядку. Домкраты — на изготовку.
2 — Снятие коробки.
2.1. Откручиваем все, что видим сверху (фильтр, датчики, стартер, болты соединения мотора-коробки)

Все сверху откручено (коробка уже снята)

2.2. Откручиваем все, что видим снизу (шаровые, кулиса, болты соединения мотора-коробки, подушки коробки). Сливаем масло с коробки!

Откручена ступичная гайка и шаровая

2.3. Снимаем коробку (пыжимся-кряхтим). По желанию коробку можно немножко почистить изнутри. Чтобы новое сцепление работало в чистоте. Немного пооттирал нагар, пыль, грязь да и забил. Сцеплению от этой чистоты ни жарко, ни холодно.

Снятая коробка (грязная)

Снятая коробка (немного почищенная)

3 — Меняем сцепление. Тупо откручиваем 6 болтов на 8 от корзины. Главное — не слизать шляпки, головка должна быть нормальной. Нет. НОРМАЛЬНОЙ, НЕ Китайской. Центруем новую корзину и диск спец. оправкой (либо пластиковой — идет вместе со сцеплением, либо покупаем — стоит копейки). Оправка эта имитирует первичный вал коробки. Про выжимной тоже не забываем.
Вот и фоточки старого сцепления.

Диск с корзиной спереди

Диск с корзиной сзади

Диск спереди — заклепки уже начали стачиваться

Диск сзади — лысый, как хитман

Старый выжимной

4 — Курим, отдыхаем.
5 — Втыкаем коробку обратно (это потруднее, чем снять). Главное в этом пункте — попасть шлицами вала в шлицы ведомого диска. Если что-то куда-то не лезет — отверткой подкручиваем маховик, дабы шлицы совпали.
6 — Собираем все обратно: подушки-привода-шаровые. Радуемся.

Теперь поговорим о том, как поменять сцепление без снятия коробки.
Отличий, на самом деле, не так уж и много. Распишу по пунктам:

1 — Стартер откручивать не надо, тупо откручиваем его провода + провода ЗХ, датчик скорости.
2 — Домкратим тачку, откручиваем обе шаровые, кулису.
3 — Ослабляем, откручиваем все болты соединения мотора и коробки.
4 — Откручиваем две подушки (заднюю и боковую).
5 — Нежно сдергиваем коробку, она виснет на обоих приводах и места для замены сцепления хватит с избытком.
Если имеются хоть какие-нибудь навыки работы руками и нормальный инструмент, то поменять можно за пару часов.

На этом все. Если будут вопросы — задавайте, буду рад помочь)
Пост продублирован здесь для форумчан.
Не забываем про кнопку «Нравится»\»Поделиться», старался.
Всем добра, отсутствия жезлов и присутствия ровного асфальта.

www.drive2.ru

Замена диска сцепления ВАЗ-2109 без снятия коробки: пошаговая инструкция

Сцепление в автомобиле служит коннектором между двигателем и трансмиссией. Этот узел принимает на себя всю нагрузку, которая возникает при переключении передач. Соответственно деталь можно по праву считать расходным материалом, потому как автовладельцы регулярно сталкиваются с необходимостью ее замены или планового обслуживания.

Повлиять на степень износа этого узла практически нереально. Поэтому после отработки ресурса сцепления его нужно менять частично или полностью (при серьезных неисправностях).

Когда необходимо менять узел

Механизм нуждается в обслуживании в следующих ситуациях:

Сцепление «ведет». Мощность мотора падает.
Наблюдается пробуксовка узла или происходит неполное включение.
При переключениях передач слышны щелчки.
Происходит самостоятельное выключение сцепления.
Замечается вибрация при нажатии педали сцепления.

Читайте также: Как снять приборную панель на ВАЗ-2109

В каждом из вышеперечисленных случаев рекомендуется провести частичное обслуживание или выполнить замену рассматриваемого узла.

Нюансы проведения работ

Следование всем рекомендациям из руководства от автопроизводителя не гарантирует того факта, что все делается просто и быстро. Далеко не каждый владелец автомобиля имеет возможность загнать машину на яму или эстакаду. Подъемник отлично подойдет для проведения работ, но он тоже есть далеко не у всех.

При обращении в любой сервис – замену произведут в течение пары часов, но за такую услугу потребуется выложить немалую сумму. Для самостоятельного проведения работ, возможно, понадобится целый день. Может и больше, если у вас нет опыта в ремонте машины.

Большая часть времени тратится на разборку и сборку. Операция по замене узла займет у вас не более получаса. Далее в статье мы рассмотрим процесс замены сцепления без ямы/подъемника.

Перед началом работ

Практически каждого автовладельца интересует вопрос: можно ли выполнить замену без демонтажа коробки передач? Однозначный ответ вы вряд ли найдете, но процедура вполне осуществима.

В первую очередь найдите несколько больших пней высотой до 40 см, а также обзаведитесь несколькими дополнительными брусками. Чтобы автомобиль банально не упал в процессе проведения работ, позаботьтесь об установке под машину пары обычных колес.

Снимать коробку передач или нет – ответить на это вопрос придется конкретно вам. Потому как при неосторожных действиях КПП может просто упасть на землю, а поднять ее из-под автомобиля будет очень проблематично.

Изначально отключите аккумулятор, чтобы электросеть машины была обесточена. Далее можно переходить к процессу, отображенному в следующем списке:

Демонтируйте колеса и уберите подальше от машины.
Демонтируйте рулевые наконечники, освободите стойки.
Отвинтите болты крепления шаровой опоры.
Снимите защиту двигателя посредством троса.
Следующим шагом необходимо слить масло с коробки.
Ослабьте гайку кулисы, снимите ее.
На двух подушках выкрутите гайки.
Под двигатель подведите домкрат или соорудите иную опору.
Отключите датчик заднего хода.
От стартера отключите провода, вывинтите гайки и демонтируйте его.
На защите маховика и вилке выкрутите гайки.
На этом шаге извлеките ШРУС с правой стороны. Левую сторону не стоит демонтировать.
Выкрутите болты фиксации к блоку коробки передач.
На последнем шаге выкрутите гайки, которые находятся над правым ШРУСом.

Читайте также: Как ускорить дворники ВАЗ-2109

Замена сцепления

После проведенных подготовительных работ можно снять коробку. Однако не спешите. Для продолжения процесса возьмите два болта с верхнего рычага. Эти элементы обладают подходящей в нашей ситуации резьбой. Вкрутите их сверху и можно приступать к разъединению узлов при помощи лома. Такая схема замены сцепления является очень трудоемкой. Сквозь щель уберите выжимной подшипник и открутите болты корзины.

В сравнении с инструкцией по эксплуатации, процесс замены несколько отличается. Новый выжимной подшипник устанавливается на свое место. Далее ставится диск на маховик, и только потом сверху одевается корзина.

Болты нужно закручивать примерно на два оборота. Их нельзя сильно затягивать. На следующем шаге с предельной осторожностью начните насаживать первичный вал на шлицы диска.

В процессе замены обратите внимание на лепестки корзины. Эти элементы обладают незначительным ресурсом работы. Поэтому при необходимости их также следует заменить.

После проведения операций по замене сцепления сборку автомобиля проводите в обратной последовательности. На этом можно считать, что ремонт окончен.

Читайте также: Замена масляного насоса ВАЗ-2109

Подводя итог, отметим, что из статьи вы узнали, как проводится замена сцепления на ВАЗ-2109 своими руками. Если вы ощущаете недостаток опыта в ремонте автомобиля, тогда лучшим выходом из ситуации будет обращение на СТО. В таком случае вы сэкономите массу времени, нервов и средств.

ladaautos.ru

Замена сцепления ваз 2109 — DRIVE2

И так пред история:Началось все с того что при выжатой и отпущенной педали сцепления был сильный шелест выжимного подшипника, но это пол беды!Самое страшное началось когда передачи перестали включаться, причем это случилось в далеке от дома!Подтянул трос сцепления и поехал дальше, потом, все заработало, остановился, заглушил, ушел, вернулся завел и вот опять не включаются, опять подтянул и поехал дальше, и так несколько раз пока подтягивать уже стало некуда!еле еле до дома доехал!

И так приступим:Делал впервые, ушло времени часа 4 с передышками и обедом!

1) первым делом домкратим одну сторону(водительскую), и снимаем колесо!
2)залазим под машину и снимаем защиту.
3)сливаем масло с кпп

Слив масла с кпп

откручиваем массу с кпп

откручиваем и снимаем стартер

снимаем трос сцепления с проушин

откручиваем трос спидометра

откручиваем кулису кпп от карданчика и сдергаем кулису с карданчика

откручиваем кожух маховика и снимаем его

поддев монтажкой внутреннюю гранату отделяем ее немного от кпп(только не совсем, чтоб не выпала)как на фото

проворачиваем растяжку так чтобы когда кпп у нас отойдет от двигателя не повисла на растяжке крутить гайку головкой на 24 как на фото

снимаем краб открутив 3 болта

откручиваем 2 болта шарового наконечника

откручиваем болты которые соединяют кпп с двигателем там несколько вот таких болтов

откручиваем боковую подушку

откручиваем заднюю подушку

смотрим на корзину и находим на ней 5 болтов под 8й ключ или головку и откручиваем их и снимаем корзину вместе с диском

новую корзину и диск меняем в обратной последовательности., при установи корзины с диском на маховик потребуется: какая нибудь направляющая втулка для центрировки диска, (я использовал кусок металлического прутка который вставил ровно в отверстие и начал закручивать болты корзины к маховику!

далее на кпп находим выжимной подшипник, снимаем его и меняем на новый!

4)откручиваем массу с кпп
5)откручиваем и снимаем стартер
6)снимаем трос сцепления с проушин
7)откручиваем трос спидометра
8)откручиваем кулису кпп от карданчика и сдергаем кулису с карданчика
9)откручиваем кожух маховика и снимаем его
10)поддев монтажкой внутреннюю гранату отделяем ее немного от кпп(только не совсем, чтоб не выпала)как на фото
11)проворачиваем растяжку так чтобы когда кпп у нас отойдет от двигателя не повисла на растяжке крутить гайку головкой на 24 как на фото
12)снимаем краб открутив 3 болта
13)откручиваем 2 болта шарового наконечника
14)откручиваем болты которые соединяют кпп с двигателем там несколько вот таких болтов
15)Обязательно чтобы не упала кпп когда вы ее будете сдергивать поддомкрачиваем ее
16)откручиваем боковую подушку
17)откручиваем заднюю подушку
18)после того как проделали все пункты, покачивая кпп вверх вниз, сдергиваем ее с двигателя!
19)смотрим на корзину и находим на ней 5 болтов под 8й ключ или головку и откручиваем их и снимаем корзину вместе с диском!
20)новую корзину и диск меняем в обратной последовательности., при установи корзины с диском на маховик потребуется: какая нибудь направляющая втулка для центрировки диска, (я использовал кусок металлического прутка который вставил ровно в отверстие и начал закручивать болты корзины к маховику!
21)далее на кпп находим выжимной подшипник, снимаем его и меняем на новый!
22)на этом замена сцепления окончена, дело осталось за малым, собрать все обратно!

www.drive2.ru

Лада 2109 › Бортжурнал › Снятие КПП + снятие сцепления + Подготовка крыла и КПП

Доброго времени суток!
Решил продолжить предыдущий БЖ. В данном БЖ я расскажу как после того что произошло 15 октября, я хотел заменить сцепление, т.к после отпускания сцепления машина не катилась, а издавала только звуки в районе КПП. Сначала я подумал что диск сцепления сломался и в итоге он не прижимался.
Ну, что бы проверить мою теорию нужно снять КПП в любом случае.
Для этого нужно было:
— отсоединить стартер и провода, идущие к нему
— тросик сцепления
— снять аккумулятор
— снять щиток маховика, крепится на 3-х болтах
— отсоединить трос спидометра
— отсоединить минус от КПП
— вылить масло из КПП, но у меня не получилось, т.к. пробка на КПП не отворачивалась, сливал масло через места крепления шрусов

— снять ступичные гайки, открутить шаровые опоры передних колес, вытащить приводы передних колес из кпп (в дальнейшей моей практике я ступичные гайки не выкручивал, и не зря)
— отсоединить 2 подушки двигателя (заднюю и левую) при этом двигатель должен чем-то поддерживаться, я ставил на 2-ой домкрат

Двигатель на домкрате

+ двигатель был обмотан страховочным тросом, на всякий случай для поддержания равновесия, т.к. двигатель остается держаться на передней подушке и на подушках, держащих глушитель.

Трос страховочный для двигателя

— ну и наконец открутить 3 болта и гайку, благодаря которым коробка соединена с двигателем.
— по хорошему нужно открутить еще и рычаг левый для удобства, но мы не снимали.
— для снятия КПП по хорошему ее сверху поддерживать тросиком за ушко, не знаю для чего оно там сделано, но крепится в соединении самого КПП. Также рекомендуется подложить снизу шину что бы смягчить спуск КПП, желательно с небольшой шириной.

От себя добавлю, так вроде легко снимать, но если ты делаешь это первый раз то с некоторыми вещами можно попариться. Снимали коробку с другом в районе 5 часов.

Снятая коробка

После снятия КПП было замечено, что диск цел, поношен, но не критично

Диск сцепления

корзина тоже имеет износ

Корзина

Имеет буртик

скорее всего проблема была с выжимным подшипником, такого мнения я остался на момент снятия коробки передач.

Так же в этот день мы разобрали с другом левый привод колеса. То есть сняли ШРУСы ( один потому что сам снялся — это внешний, у него сломалось стопорное кольцо.

а внутренний мы сняли, т.к. при снятии КПП необходима была техническая заглушка). Так вот В этот же день я успел их промыть и оставить сборку на следующий день, т.к. было уже поздно

На следующий день (18 октября) мы сделали на маховике отметки, что бы его правильно потом поставить, сняли его, выкрутив 6 болтов

и заметили, что сальник коленвала задний подтекает, ну понятное дело необходима замена ему

Сняли заднюю крышку и почистили ее, подготовив тем самым к установке нового сальника и новой прокладке, которая крепила крышку к двигателю. Так же почистили КПП, что бы в дальнейшем мне было проще ее перебрать.

Так же в этот день мы съездили в магазин и я закупился нужными запчастями:

— сцепление в сборе (выжимной, диск сцепления, корзину)
— тросик сцепления
— 2 сальника внутренних шрусов
— хомуты на 1 пыльник внутренней гранаты и новый пыльник с хомутами на внешнюю гранату
— Шрус 4 на 2 гранаты
— Лак, краска, грунтовка и преобразователь ржавчины для крыла
— мастика для того, что бы промазать кузов под крылом и само крыло с той же стороны.
— новое трансмиссионное масло
— Wd-40, герметик, крепеж для крыла новый (7 скоб и 7 болтов)
— и чехол для вилки сцепления, как позже оказалось на 4-х ступенчатую КПП, ну да ладно, он копейки стоит.
— сальник коленвала задний

20-го октября я окончательно подготовил крыло, заделал все отверстия и выровнял его, ну как мог, все таки я надеялся в субботу 24-25 машина поедет, но это уже другая история…

Крыло покрыто грунтом

www.drive2.ru

Замена Сцепления Ваз 2109 Без Снятия Коробки ~ AUTOTEXNIKA.RU

Замена сцепления ВАЗ-2109 без снятия коробки

Даже если вы будете следовать всем инструкциям, приведенным в руководстве по эксплуатации автомобиля, замена Сцепление не легкое вообще. Необходимым условием для этого является то, что не у каждого автовладельца есть яма, путепровод и, мягко говоря, лифт.

Если вы подниметесь до 100, сцепление изменится почти через час, но цена не поднимет вам настроение и, скорее всего, целый день, если не два, будет полезен для этой задачи. Все зависит от ваших знаний и скорости. Большая часть времени уходит на разборку и сборку, а на установку самих деталей уходит 20-30 минут. Как обойтись без ямы и лифта?

Начиная

Первое, что обычно интересует автолюбителя при замене сцепления: возможно ли произвести замену, не снимая коробку передач? Где бы вы ни находили ответ, смотрите видео или фото, единого ответа нет. В конце концов, возможно, что вы встретите чью-то рецензию, в которой говорится, что процедура вполне реальна. Кроме того, для вас даже примеры могут привести. Тогда вы все поймете — пора взяться за дело и поменять деталь своими руками.

Замена сцепления и подшипника выхлопа ВАЗ 2114 без

снимая коробку

Замена сцепления и выходной подшипник ВАЗ 2114 ( ВАЗ 2108, 2109) без снятия коробки, диски (гранаты) и канализация.

ВЫ 2110 ОТКРЫТЬ КРЫШКУ БЕЗ

снимая коробку и слить масло, самостоятельно ремонтировать!

+ Изменить

сцепление

Почти все готово, чтобы вытащить коробку из двигателя, но не торопитесь. Чтобы продолжить процесс, вам понадобятся два болта от верхнего рычага классика. Они имеют ту же резьбу, что и те, которые соединены блоком двигателя и коробкой. Мы свернем их сверху, и тогда вы можете начать отсоединять узлы от мелкого лома.

ВАЗ- введена замена сцепления2109 — Это кропотливый процесс, но вы можете многое сделать, чтобы все было сделано быстро и надежно. Из-за зазора, образовавшегося после предыдущей процедуры, необходимо избавиться от выпускного подшипника, открутить болты на корзине. Но установка немного отличается от инструкций, найденных в руководствах. Мы ставим новый релиз сцепления на свое место. Затем поместите диск на маховик и корзину над ним. Закручиваем болты буквально на два оборота, их нельзя затянуть. Затем очень осторожно начинаем проталкивать входной вал на шлицы диска.

Имейте в виду, что лепестки корзины этого автомобиля имеют небольшую выходную мощность. Это вполне нормально, поскольку подшипник находится в постоянном контакте с ними. Так что, если вы заметили такую деталь, не отчаивайтесь. Это не принесет вам неприятных сюрпризов, если корзина будет заменена вовремя.

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию у нашего корпоративного юриста, просто отправив свой вопрос в форму ниже.

Как заменить сцепление своими руками

Сегодня поговорим о том, как заменить сцепление без чьей-либо помощи, самому на автомобиле ВАЗ-2109. Не будем делать долгое вступление, а сразу приступим к делу.

Порядок замены сцепления

Снимаем клеммы аккумулятора, откручиваем ступичные гайки и ставим автомобиль на подставки. Демонтируем болты крепления шаровых опор головкой на 17, и вытаскиваем привода из ступиц колес. Откручиваем стартер, фильтр, аккумулятор убираем в сторону. Лезем вниз, сливаем масло из коробки передач.

Снимаем защиту, вытаскиваем привода. На гранате нет хомута. Такая граната долго не проходит. Подвешиваем двигатель на подъемнике. Откручиваем подушки двигателя. Если нет подъемника или тали, это хуже. Тогда поперек моторного отсека можно положить какой-либо брусок и к нему подвязывать на проволоку двигатель.

Когда снимаете привода, то глушите отверстия деревянными брусками, иначе высыпаются сателлиты, и придется ловить коробку. Далее, снимаем рычаг, чтобы было удобнее снимать КПП. Откручиваем и снимаем крабы. Отвинчиваем гайку на ромашках. Болты крепления двигателя и коробки передач: один стоит над стартером, другой возле модуля зажигания. Еще один болт крепит ресивер, над приводом.

Как заменить сцепление — дальнейшие действия

Снимаем концевик спидометра. Нам остается отключить карданчик, который находится под пыльником. Откручиваем стопор. Сверху все отключили и открутили, сняли тросик педали сцепления.

Теперь нужно открутить заднюю подушку. Двигатель будет висеть, коробка немного накренится вниз. Откручиваем болт крепления подушки к лонжерону, вытаскиваем в сторону. За счет того, что двигатель подвешенный, коробка может бултыхаться. Проверяем, все ли болты открутили. Возьмем небольшую монтажку. Если вы снимаете коробку один и первый раз, то подставьте доску под нее. Иначе, не зная реального веса коробки передач, можете ее уронить.

Придется немного опустить двигатель, так как кронштейн не дает коробке выйти. Легким движением руки снимаем коробку. Ее вес килограммов двадцать. Проблема была со сцеплением, мы видим полудохлый выжимной подшипник, подтертые лепестки, которые заедали. В корзину попадала вода, была ржавчина.

Далее посмотрим, насколько изношена корзина сцепления. Здесь видим протечку тосола из-под патрубка. Видна выработка на диске сцепления. Машина проехала много километров, никак не 150 тысяч, а больше. Болты все откручиваются, как по маслу.

Поставим другую корзину. Старайтесь выбирать диск сцепления с большим количеством пружин и корзину с большим числом лепестков, тогда все будет работать мягко. Осталось сделать совсем немного, чтобы заменить сцепление. Сборка производится в обратном порядке.

Советы мастера

Попутно выявились некоторые косяки. Это граната, у которой пыльник без хомутика. Есть еще косяк по приводу, пыльник ШРУСа порванный. На гранате резьба плохая. Шаровые опоры еще пока походят, но уже есть небольшая выработка.

Так что, не бойтесь менять диск сцепления, выжимной, корзину. Если делаете автомобиль для себя, а не на продажу, то рекомендуется менять все в комплексе. Это диск сцепления, корзина, выжимной подшипник, сальник привода. Если вы никогда не меняли коробку, не бойтесь браться за это дело, это не сложно. Единственное условие – когда будете ставить диск сцепления, центрируйте его.

Есть отверстие, когда вы будете ставить диск сцепления, корзиной прижимать его, он может сместиться. Никогда в шлицы первичным валом не попадете, так как вал одевается в шлицы, а направляющая потом извлекается. Это стержень цилиндрической формы, он подходит под классику, под передний привод. Диаметр у нее 20 мм, вставляется в маховик, 15 мм, длина 100 мм.

Что делать дальше

Ставим сначала направляющую, диск, закручиваем корзину, после этого извлекаем направляющую и одеваем коробку. Как заменить сцепление на ВАЗ-2109?

Лада Наташа — кабриолет ВАЗ.

Не забудьте перед установкой смазать шлицы внутри диска сцепления маслом или литолом. Это нужно, чтобы было легче одевать коробку. Она одевается тоже легко, в отличие от иномарок здесь подрамник снимать не надо. Глушителя спереди нет, очень все удобно и хорошо. Осталось посмотреть натяжку ручного тормоза, кое-какие нюансы по электрике, остальное все сделали. Сцепление получилось исключительное.

xn—-21-43dabppn4d4dn.xn--p1ai

Самостоятельная замена сцепления на ВАЗ 2109 своими руками

Замена сцепления на ВАЗ 2109 своими руками

Ранее речь шла о неисправностях сцепления, о его регулировке. В этой статье будет рассказано о замене сцепления на ВАЗ 2109 (2108, 2114, 2115), для вашего удобства представлен фотоотчет.

Для проведения этой операции нужно установить автомобиль на смотровую яму.

Необходимые инструменты:

торцовые, накидные ключи;
новое сцепление для ВАЗ 2109;
домкрат.

Замена сцепления ВАЗ 2109 на фотографиях

Установить ТС на смотровую яму, затянуть ручник.
Отключить минусовую клемму от АКБ.
Демонтировать брызговик двигателя, расположенный слева.
Зубилом расконтрогаить ступичные гайки передних колес, выкрутить их.
Поднять на домкрате левое колесо, снять его.
Извлечь два болта крепления шаровой опоры, вывести привод из ступицы.
Вместо верхних болтов крепления коробки закрутить два болта крепления ГБЦ ВАЗ 2108.

Откручиваем болты

Открутить три гайки, снять стартер.

Снимаем стартер

Установить домкрат под силовой агрегат, открутить боковую опору двигателя.

Домкратим двигатель

Открутить кулису переключения передач и заднюю опору силового агрегата.

Меняем сцепление на ВАЗ 2109 своими силами

Как заменить сцепление на ВАЗ 2108

Снять защитный кожух сцепления. Выкрутить передний болт крепления коробки.

Снимаем кожух

Открутите болт крепления

Также ознакомьтесь

Выкрутить гайку заднего крепления трансмиссии.

Как заменить сцепление на ВАЗ

Снимаем трансмиссию

Слева по верхним болтам до упора извлечь КПП. При этом концевик коробки окажется на растяжке рычага.

Меняем сцепление на

Снять сцепление (в этом поможет образовавшаяся щель).

Снимаем сцепление через щель

Cнимаем сцепление через щель

Смазать направляющую, установить выжимной подшипник.

Установите выжимной и смажьте направляющую

Наживить ведущий и ведомый диски.

Установите новые диски сцепления

Ставим

Установить КПП на направляющие, закрутить нижние болты. При вращении коленчатого вала нужно затянуть корзину сцепления и закрутить два нижних болта.

Закручиваем болты и радуемся выполненной работе

Сборку выполнить в обратном порядке.

Ранее было описано, как отрегулировать сцепление. После описанных действий также нужно выполнить эту процедуру.

Замена выжимного подшипника на ВАЗ 2109 своими руками: диагностика неисправности, хитрости в работе

Содержание:

Симптомы неисправности
Замена

Внешний вид элемента

Симптомы неисправности

Признак поломки	Особенности
Нажатие педали сцепления становится тугим	Изначально это доставляет только определенный дискомфорт, поскольку приходится прикладывать большее усилие для переключения передач. Но игнорировать такое явление не стоит. Необходимо заменить подшип
С трудом включается первая и задняя передача	Это говорит о том, что ресурс подшипника постепенно заканчивается, и вам срочно следует предпринять ответные действия. Если этого не сделать, вскоре вы не сможете включить ни одну из передач на вашей КПП
Автомобиль не тянет	Наблюдается потеря эффективности, работоспособности коробки. Следовательно, не удается правильно, быстро переключить передачи. Отсюда усложняются манёвры, обгоны и банальный набор скорости
Автомобиль буксует	Это происходит сначала изредка, а потому чуть ли не при каждом переключении передач. Этот симптом явно свидетельствует о том, что машину пора отправлять на СТО или в гараж для ремонта

Старый и новый ВП

Последствия износа

Если вовремя не заменить подшип, это обернется следующими последствиями:

Любая последующая поездка может оказаться последней для автомобиля;
Диск сцепления перегреется, что приведет к разрушению накладки;
Помимо замены подшипника, придется заменить и полностью диск сцепления;
Не редко выходит из строя сцепление. Если вы слышите непонятный шум, идущий от системы сцепления, значит с ним беда.

Замена

Компоненты ВП

Для работы вам потребуется следующий набор инструментов и материалов:

Набор гаечных ключей;
Домкрат;
Несколько прочных кирпичей;
Новый выжимной подшипник;
Набор отверток;
Тара для слива трансмиссионной жидкости;
Держатель сцепления;
Гараж с ямой или подъемный механизм.

Всю процедуру замены лучше разделить на два основных этапа.

Снятие коробки передач.
Замена подшипника.

Демонтаж КПП

Разместите автомобиль над ямой или эстакадой.
Поднимите капот, снимите с аккумуляторной батареи минусовую клемму и откиньте ее в сторонку.
Отключите провод массы от картера сцепления.
Отверткой демонтируйте брызговик двигателя. Для этого нужно открутить несколько саморезов, которыми брызговик удерживается на элементах боковых крыльев. Для ВАЗ 2109 используется ключ на 8. Демонтировав все имеющиеся там саморезы, снимите части брызговика двигателя и пока уберите их.
Отключите тягу привода коробки передач. Для этого используется ключ на 13, которым ослабляются болты хомута. Далее отверткой разводятся концы хомута и элемент отсоединяется от КПП.
Обязательно отключите датчик оптики заднего хода.
Поставьте под задние колеса автомобиля упоры или кирпичи, чтобы машина не двигалась.
Снимите передние колеса, ослабив предварительно болты и подняв переднюю часть кузова. Сняв колеса, уложите под кузов заранее подготовленные кирпичи.
Ключом на 17 с обеих сторон откручиваются гайки крепления шаровой опоры к поворотному кулаку.
Растяжка отводится в сторону, откручивают крепежные винты левой растяжки к рычагу подвески автомобиля.
Гаечным ключом на 10 демонтируйте крепежи нижней крышки картера сцепления.
Снимите опоры коробки передач. Это делается следующим образом. Подставьте под двигатель опоры или кирпичи, а под коробку домкрат. Открутите крепежные винты опоры к кузову ключом на 17. Сняв болт, снимите кронштейн опоры, открутив несколько соответствующих гаек.
Переходим непосредственно к демонтажу КПП. Ключом на 19 откручивают крепежи картера сцепления к блоку цилиндров. Домкратом немного опустите коробку передач и отведите ее в сторону от двигателя. Опускайте, пока из коробки не начнет выходить первичный вал.
Заручитесь поддержкой напарника, поскольку одному снять КПП достаточно сложно.
Убедитесь, что первичный вал коробки не опирается на лепестки пружины сцепления. Если такую ситуацию допустить, вы их попросту повредите.
Аккуратно поставьте коробку передач на опоры, стараясь ее не задеть. Иначе ремонт будет стоить куда дороже, чем покупка нового подшипника.

Снятие КПП

Замена ВП

Чтобы поменять выжимной подшипник, следуйте инструкции.

Демонтировав коробку передач, можно изучить состояние выжимного подшипника. Покрутите его вручную. Если при этом возникли посторонние шумы, хрусты, тогда очевидно, что ВП потерял былую работоспособность и нуждается в замене.
Отверткой выведите концы пружинного фиксатора и выведите муфту отключения сцепления.
Отведите лепестки пружины прижимного кольца и снимите с муфты выжимной подшипник. Для этого потребуется снять держатель.
На этом демонтаж подшипника можно считать законченным, потому вместо старого элемента устанавливайте новенький подшип.
Перед установкой убедитесь, что элемент исправен, свободно вращается по оси, заедания отсутствуют, нет никаких хрустов, посторонних шумов.
Поменяйте старый и новый подшипники местами. Вставьте элемент в муфту, чтобы выступающая его часть оказалась направлена в сторону муфты.
Зафиксируйте подшип держателем сцепления. Вам необходимо удерживать подшипник на месте.
Возьмите немного обычного моторного масла, обработайте им вал.
Установите выжимник на вал и зафиксируйте деталь пружиной.
В процессе обратной сборки четко придерживайтесь всех рекомендаций, соблюдайтесь хирургическую точность.

Процесс демонтажа и замены

Загрузка …

luxvaz.ru

Замена сцепление на ваз 2114 без ямы… — Лада 2114, 1.6 л., 2008 года на DRIVE2

Всем привет!

Вчера как нивчем не бывало еду домой, до дома осталось со всем ничего, пробка небольшая, первая вторая, и тут в очередной раз включаю вторую нажимаю на газ, и происходит какой то щелчок обороты поднимаются а машина не едет, прижался к обочине смотрю у меня передачи не включаются, педаль сцепления стала ватная, ну короче без сцепления доехал до дома, денег на сто нету, посоветовался с другом решено было снимать коробку самим во дворе.

На утро встаю, на улице дождь((( думаю пипец, но после обеда дождь закончился, и мы все таки решили начать, подробно описывать нету смысла в инете инфы полно, д и изначально не фоткал ничего, но постараюсь описать пошагово…

Подняли машину на кирпичи перед этим ослабляем левое передние колесо

как то так

затем откручиваем краб, крепление шаровой, две опоры которые держат коробку, и болты которые держат коробку их три, я изначально не планировал снимать гранату, но по ходу было ясно что она нам мешает, вариант был снять с пассажирской стороны ступечную гайку и граната уйдет, но у нас небыло подходящей головки, тогда решили снимать внутреннюю гранату, перед этим слили масло из коробки.

Так как ямы нету, значит снимать полностью коробку невариант, так как обратно не поставим, надо было искать длинные болты, у себя ничего не нашел, пошел искать у соседа, у него было пару движков от газели на металл, шпильки блока в самый раз по диаметру и длинне подходили под наши нужды, снимает болты крепления и вкручиваем шпильки, по этим шпилькам как вы уже поняли коробка будет сдвигатся в бок…

как то так

что произошло с диском

как то так

корзина

менять не стал, вроде в норме

и снова диск

Пока на этом все закончилось, купил новый диск, диск взял крафт, (денег на большее нету) а также по тем же финансовым причинам корзину и выжимной менять не буду, вроде не мертвые …

Стемнело, дальше ковырять смысла нет, завтра продолжим, надо будет отцентровать диск, проблема возникает в том что центровать нечем, завтра будем думать чем делать…

Продолжение следует…

www.drive2.ru

Снятие и установка сцепления Ваз 2108, Ваз 2109, Ваз 21099

ВАЗ

2108, 2109, 21099

ремонт

трансмиссия

коробка передач

Замена сцепления

Ремонт кпп, описание разборки и сборки дифференциала лада 2108, замена синхронизаторов и механизмов ваз 21099, ваз 2108, ваз 2109. Раздел по ремонту трансмиссии лада 21099, сцепления, приводов колес автомобиля. Ремонт дифференциала лада 2108, вторичного и первичного вала лада 2109.

Сцепление в разборном виде:

1 — нажимной диск
2 — кожух сцепления
3 — диафрагменная пружина
4 — ведомый диск

Снимите коробку передач.

Примечание 1

При отворачивании болтов крепления кожуха сцепления заблокируйте маховик с помощью отвертки. Для упора отвертки установите болт.

Примечание 2

Снять сцепление можно и без оправки, но при этом надо придерживать ведомый диск ваз 2108 – он может выпасть из кожуха сцепления. Оправку можно изготовить по размерам первичного вала или использовать вместо нее старый первичный вал.

Рабочая поверхность трения маховика.

ПОРЯДОК ВЫПОЛНЕНИЯ


1. Вставьте оправку в отверстие нажимного диска и отверните шесть болтов крепления кожуха сцепления ваз 2109 к маховику (см. примечания 1 и 2).	2. Аккуратно снимите кожух сцепления ваз 2108, ваз 2109, ваз 21099 с ведомым диском.	3. Осмотрите ведомый диск. На деталях ведомого диска не должно быть трещин. Проверьте износ фрикционных накладок. Замените фрикционные накладки или ведомый диск в следующих случаях: а) головки заклепок углублены на расстояние менее 0,2 мм; б) поверхность фрикционных накладок замаслена; в) ослаблены заклепочные соединения.

4. Проверьте надежность фиксации демпферных пружин в гнездах ступицы ведомого диска. Если пружины сломаны, диск надо заменить. Если при визуальном осмотре обнаружено коробление диска, проверьте его биение. Если величина биения превышает 0,5 мм, замените диск.	5. Осмотрите рабочие поверхности трения маховика и нажимного диска: на них не должно быть глубоких рисок, задиров, забоин, явных следов износа и перегрева. Недопустимо ослабление заклепочных соединений деталей нажимного диска. Если на маховике или нажимном диске обнаружены дефекты, рекомендуем заменить их.	6. Внимательно осмотрите и оцените состояние опорных колец и диафрагменной пружины нажимного диска. Опорные кольца не должны иметь трещин и следов износа. Недопустимо наличие трещин на диафрагменной пружине. Места контакта лепестков пружины с подшипником выключения сцепления лада спутник должны находиться в одной плоскости и не иметь явных следов износа.

7. Установите ведомый диск ваз 21099 в кожух нажимного диска так, чтобы менее выступающая часть ступицы была направлена в сторону маховика.	8. Вставьте со стороны диафрагменной пружины.	9. Установите сцепление лада самара на маховик и заверните шесть болтов крепления сцепления к маховику равномерно по диагонали моментом 19-31 Н·м (1,9-3,1 кгс·м). После этого выньте центрирующую оправку.

ВАЗ 21099 — замена диска сцепления автомобиля своими руками

Поломка автомобиля в дороге всегда возникает не вовремя и доставляет дискомфорт автолюбителям. Особенно, когда так некстати «накрывается» сцепление. Ведь ремонт системы сцепления невозможно провести без качественной подготовки к нему.

Поэтому заглохнувшую машину приходится тащить до ближайшего СТО на эвакуаторе. Трансмиссия на отечественных автомобилях не отличается особой «выносливостью», поэтому рано или поздно владельцы ВАЗ 21099 сталкиваются с проблемой нерабочего сцепления.

Безусловно, следить за состоянием системы сцепления нужно регулярно и при необходимости проводить замену повредившихся деталей, дабы машина не отказала в самый неподходящий момент. Но если всё-таки поломку предупредить не удалось, и машина заглохла, к ремонту нужно подойти с умом. Во избежание возникновения проблем на ВАЗ 21099 ремонтировать и ставить диск сцепления необходимо правильно.

Симптоматика неисправного сцепления

«Полетевшее» сцепление можно определить по некоторым признакам:

расстояние от фиксированного положения педали сцепления до выжатого в пол составляет более 15 см;
сложно выжать педаль сцепления, при этом возникают посторонние звуки;
машина заводится проблематично, даже с выжатым сцеплением. Спустя некоторое время работы в холостом режиме, мотор может заглохнуть;
во время движения скорости переключаются с трудом, слышен хруст. Однако при неработающем двигателе, передачи повышаются и понижаются мягко, без сопротивления;
при переключении коробки передач на ходу автомобиль дёргается, а после и вовсе глохнет;
медленный набор скорости, даже при движении по прямой траектории;
затруднённое движение в горку. При нажатии на акселератор двигатель рычит, постепенно набирая обороты, но автомобиль отказывается ехать;
частые перегревы мотора, увеличение количества затрачиваемого бензина.

Поломка сцепления значительно ограничивает возможности эксплуатации автомобиля.

Что делать, если необходимо заменить диск сцепления

Замена диска сцепления потребует от автомобилиста приложить немало усилий. Данная инструкция основана на многолетнем опыте автомехаников. Эти рекомендации позволят устранить неисправности своими руками, не прибегая к помощи специалистов.

Для успешной замены диска сцепления потребуется обустроенная специальная яма для осмотра автомобиля. Также поменять диск сцепления можно без ямы, как на электроподъёмнике, так и на смотровой эстакаде.

Самое сложное в этом процессе – аккуратно снять тяжеловесную коробку передач и не уронить её. Однако, далеко не у всех автолюбителей есть вышеперечисленные обустроенные места для осмотра автомобиля, в связи с чем процедура самостоятельного ремонта значительно усложняется.

Как только возникла необходимость поменять диск сцепления, лучшим вариантом будет сразу же заменить все расходники. Ведь снятие КПП – довольно проблематичный процесс. Но в целях экономии, конечно же, можно поменять исключительно вышедшую из строя деталь.

Для устранения возникших неисправностей в системе сцепления, первым делом, нужно снять коробку переключения передач. На следующем этапе необходимо открутить корзину сцепления и застопорить маховик.

Далее следует раскрутить и снять все болты, расположенные на кожухе. После чего кожух нужно снять вместе с прилегающим ведомым диском. Старайтесь придержать его рукой. Внимательно осмотрите всю конструкцию на наличие сколов, царапин и других признаков износа. Повреждённые детали следует заменить на новые запчасти.

Ведомый диск устанавливается таким образом, чтобы его выступающая часть была направлена от маховика!

На данном этапе, чтобы правильно поставить диск сцепления, остаётся только собрать детали и обратно установить КПП.

Так же самостоятельно можно отрегулировать ход педали сцепления. Регулировка не займёт много времени, для её реализации необходимо:

узнать расстояние, на которое педаль отдаляется в процессе выжимания сцепления. Для этого достаточно взять линейку или рулетку. Если педаль «проходит» менее 11 см или, напротив, более 15 см, значит её необходимо отрегулировать.
открываем капот. Убираем все крепежи аккумулятора и вынимаем его. Обратите внимание на катушку зажигания, рядом с ней через крепление КПП проходит тросик, закреплённый с двух сторон.
далее есть два варианта развития событий: сокращения хода педали или, наоборот, его увеличение. Для уменьшения расстояния, проходимого педалью, нужно повернуть гайку, расположенную ближе относительно переднего бампера, в сторону по часовой стрелке. Для обратного эффекта, нужно повернуть дальнюю от переднего бампера гайку так же по часовой стрелке. Это позволит несколько ослабить и увеличить ход педали.

Замена сцепления ВАЗ 2109 своими руками

ВАЗ 2109 — это одна из самых ремонтопригодных машин отечественного производства. Но это не значит, что его узлы и агрегаты нужно приводить в плачевное состояние. Хотя даже при аккуратной эксплуатации любая деталь рано или поздно выйдет из строя. А сегодня мы рассмотрим, как производится замена сцепления (ВАЗ 2109-2199).

Инструкция

Итак, сначала нам нужно домкратом переднюю часть автомобиля и снять 2 колеса. Далее необходимо двумя ключами на 17 отсоединить трос сцепления от КПП и демонтировать его.Трос спидометра легко снимается с коробки передач без специальных инструментов. После этого нужно открутить болты крепления шаровой опоры до кулаков. Здесь нам также понадобится ключ на 17. Далее ослабляем заднее крепление левого рычага (головка 24). Теперь необходимо открутить болты на левом кронштейне распорки и повернуть деталь на 90 градусов вниз.

Затем отсоедините массу от коробки передач. Делается это ключом на 13. Далее откручиваем нижний кожух маховика, левое крыло и левую опору двигателя.Здесь нам понадобятся ключи на 8, 10 и два на 17 миллиметров. После откручиваем кузов от кузова и заднюю опору двигателя зажимаем скорости привода. Перед этим необходимо снять ведущую шестерню. На этом этапе наша коробка передач практически готова к разборке. Осталось только открутить последние 3 болта и одну гайку, соединяющую трансмиссию с двигателем. Теперь осторожно наклоните двигатель и снимите коробку передач. Трансмиссия остается висеть на дисках.

С помощью головки на 8 откручиваем корзину сцепления и сразу заменяем выжимной подшипник.Далее следует установить новый диск, используя оправку для центрирования. Это все. Коробка передач собирается в обратной последовательности.

Вот так и происходит самостоятельная замена сцепления. ВАЗ 2109 по своей технической составляющей практически не отличается от собратьев 21099 и 2108. Поэтому данная инструкция применима ко всем ВАЗам «девятого» и «восьмого» семейств. Не стала исключением и замена вилки сцепления. ВАЗ 2109 — не единственный автомобиль, на котором можно использовать этот метод ремонта.

Метод № 2

Можно использовать другой способ замены. В принципе, его алгоритм ничем не отличается от описанного выше, но здесь есть свои нюансы. Основное отличие этого метода в том, что вместо 2-х верхних болтов крепления КПП поочередно вкручиваются крепежные детали ГБЦ. Нить на них такая же, но по размеру они несколько длиннее стандартных. После этого коробка передач демонтируется с двигателя и навешивается на эти болты, а задняя ее часть удобно размещается на растяжке.После замены сцепления ВАЗ 2109 еще стоит на месте, а в это время коробка передач переходит на болты для двигателя. Используя этот метод, вы не можете даже центрировать сцепление. Дело в том, что болты от головки блока будут работать как направляющие, а для центровки их просто прижать посильнее, потом поменять на стандартные (то есть на те, что короче).

Преимущества этого метода замены сцепления в том, что здесь он не нужен:

Снимите стартер.
Слить масло из коробки передач.
Открутить трос спидометра.
Вытащить шарниры равных угловых скоростей из коробки передач.

Замена троса сцепления (ВАЗ 2109-21099)

Для начала отметим, что данная операция не требует особых навыков и знаний, поэтому лучше попробовать поменять эту деталь самостоятельно. Итак, что нужно делать? Для начала откручиваем все регулировочные гайки и внимательно осматриваем сцепление, запоминая расположение этих деталей.Затем извлеките нижний конец кабеля из кронштейна. Будь осторожен! Эту операцию следует проводить с особой осторожностью, так как существует риск деформации наконечника. Затем у рычага выключения сцепления отсоединяют поводок и снимают стопорную трубку со штифта педали. После этого отсоедините кончик кабеля от педали и в отверстии экрана снимите резиновую прокладку, чтобы через нее можно было вытащить кончик кабеля.

Замена диска сцепления (ВАЗ 2109-21099)

Эта операция также не требует специальных инструментов, навыков и знаний.Замена диска сцепления происходит следующим образом. Сначала с автомобиля снимается картер и сливается масло из трансмиссии. Далее откручиваем колеса и гайки ступицы.

В этом случае автомобиль ставится на специальные опоры. Съемником наконечник освобождается от стойки, затем снимается тормозной элемент. Затем снимаются шариковые подшипники, стартер и шарнир равных угловых скоростей. Последний можно снять с помощью крепления. Далее от машины отсоединяется трос сцепления и снимается карданный вал.После того, как трос спидометра также окажется в нейтральном (свободном) состоянии, отключается датчик включения задней передачи и снимаются ШРУСы. Далее снимается крышка, закрывающая маховик снизу.

Затем откручиваем элементы крепления коробки к двигателю. Под коробку передач вложена опора. После замены подшипника корзина сцепления снимается и устанавливается новый диск. Вся эта процедура завершается центрированием. Сборка элементов производится в обратной последовательности.

Заключение

Итак, мы разобрались, как произвести самостоятельную замену сцепления. ВАЗ 2109 — это машина, которую при желании можно отремонтировать даже в полевых условиях. Поэтому не обязательно при первой неисправности гнать его в автосервис.

Самостоятельный ремонт авто сцепления ВАЗ 2109. Замена троса сцепления

Нюансы работы

Следование всем рекомендациям мануала от автопроизводителя не гарантирует того, что все будет сделано просто и быстро.Не у каждого автовладельца есть возможность загнать машину в яму или эстакаду. Подъемник идеален для работы, но и не у всех он есть.

При обращении в любую службу замена будет произведена в течение пары часов, но за такую услугу нужно будет заплатить немалую сумму. Для самостоятельной работы может потребоваться целый день. Может и больше, если у вас нет опыта ремонта автомобилей.

Большую часть времени уходит на разборку и сборку. Операция по замене узла займет у вас не более получаса.Позже в статье мы рассмотрим процесс замены сцепления без ямы / подъемника.

Перед началом работы

Замена сцепления

После того, как подготовительные работы будут проделаны, коробку можно снимать. Однако не торопитесь. Чтобы продолжить, возьмите два болта с верхнего рычага. Эти элементы имеют подходящую нить для нашей ситуации. Вкрутите их сверху и можно приступать к разделению узлов ломом. Эта схема замены сцепления требует очень много времени.Снимаем выжимной подшипник через щель и откручиваем болты корзины.

По сравнению с инструкцией по эксплуатации процесс замены немного отличается. На его место устанавливается новый выжимной подшипник. Далее на маховик ставится диск, и только потом сверху ставится корзина.

Болты необходимо затянуть примерно на два оборота. Их не стоит сильно затягивать. На следующем этапе с особой осторожностью начните надевать первичный вал на шлицы диска.

Обратите внимание на лепестки корзины во время процесса замены.Эти элементы обладают незначительным ресурсом работы. Поэтому при необходимости их тоже следует заменить.

После операций по замене сцепления соберите автомобиль в обратной последовательности. На этом можно считать, что ремонт окончен.

Сегодня не то время, когда нужную деталь можно было найти только у спекулянта, приобретя ее по завышенной цене на рынке или по большой цене. Тогда было больше уверенности, что качество запчасти будет 100 процентов.
Сейчас очень много разных комплектов сцепления на ВАЗ 2109.»Какой клатч выбрать?» — этот вопрос становится все более актуальным, чем раньше.
Примечательно, что на ВАЗ 2109, какое сцепление лучше, можно определить самостоятельно.

На современном рынке представлены экземпляры разных производителей, как отечественных, так и зарубежных, что затрудняет выбор действительно качественных.

Примечание! Как показывает статистика, большинство продаваемых на рынках и в магазинах напорных и приводных дисков сомнительного качества, иногда даже можно наткнуться на подделку.

Итак, какое сцепление лучше купить и как не ошибиться в выборе?
Для начала необходимо выяснить, что предлагают современные производители:

Во-первых, это заводская муфта ВИС, ее еще называют «сток». В принципе, продукт неплохой; его поставляет сам завод АВТОВАЗ для сборки автомобилей.
Отличить оригинальное сцепление от подделки несложно, достаточно лишь проверить наличие лазерной маркировки, нанесенной на сами диски.Кроме того, вы можете отправить SMS с идентификационным кодом и получить ответное сообщение, подтверждающее уникальность и качество.

Во-вторых, это импортная линейка, в которую входят муфты VALEO, LUK, SACHS и KRAFT. Среди такого разнообразия покупателю предстоит сделать непростой выбор.
При выборе не рекомендуется руководствоваться красивой упаковкой и названием, так как может продаваться примитивная китайская подделка определенной марки.

Что выбрать

Например, кто-то предпочитает мерседес, а кто-то москвич.В том или ином случае сторонники той или иной детали, бренда или компании найдут массу свидетельств в свою пользу.
По этой причине нет необходимости сравнивать и делать выводы о наилучшем сцеплении. Как правило, это дело привычки.
Кто-то предпочитает мягкое сцепление, а у кого-то машина с которой водитель вообще не знает, для чего нужна соответствующая педаль.

Так или иначе, но многие потребители выбирают сцепление, не считаясь с советами и рекомендациями.Они полагаются исключительно на свой собственный опыт работы с конкретным сцеплением.
Рассмотрим самые известные марки комплектов автомобильного сцепления, следовать рекомендациям не обязательно, но информацию все же стоит прочитать. Водитель сам решает, какая рукоять ему больше подходит: Valio, Craft или Bow.
Иногда даже нужно попробовать все три марки, чтобы определиться с правильной частью.

Французский или корейский Valeo

Качественным автозапчастям сложно существовать на российском рынке, так как есть много желающих их подделать, это касается и бренда Valio.

Примечание! Подделку этой марки можно сразу отследить по относительно невысокой стоимости, а также по качеству составляющих элементов.
Сейчас на современном рынке можно найти компоненты сцепления Valio из Франции, Италии, Испании и Южной Кореи. Конечно, меньше из Франции.

Автомобилисты, предпочитающие данную марку, отзываются о продукции только положительно. Эту муфту еще называют женской, так как она обеспечивает легкий и плавный ход.

Также следует отметить хорошую надежность и длительный срок службы.Если использовать сцепление Valio правильно и бережно, то его хватит на 150 тысяч километров.
Оригинальные диски не боятся перегрева (имеется в виду допустимые пределы), а маховику отличает практическая вечность.

Немецкий педантичный клатч Luk с высоким качеством

Трудно сказать, насколько правдоподобна предложенная информация, но все же она принимается во внимание. Они делают вывод, что сегодня такой комплект сцепления устанавливается на каждую вторую машину немецкого производства и на каждую четвертую машину другого производителя.
Конечно, доказать это практически невозможно, скорее всего, так и есть. Если принять во внимание извечную формулу маркетингового соотношения цены и качества, то этот клатч здесь хорошо вписывается.

Отличительной особенностью носовой муфты считается характерное свойство такого устройства для гашения колебаний. Соответствующие выводы можно сделать из отзывов российских автомобилистов.

Примечание! Носовые муфты в комплекте имеют специальный демпфирующий элемент для колебаний ведомого и нажимного диска.

Рукоятка от крафта

Автомобилисты отзываются о таком сцеплении (см.) Только с положительной стороны. Сейчас на российском рынке можно найти крафт-наборы турецкого производства, к которым прилагается лицензия Kraft из Германии.
Это классическая практика современной экономики. Современные автомобилисты не учитывают эту особенность, тем более что крафт давно завоевал популярность у российских потребителей.
Набор отличается относительно мягким отсоединением, отличной устойчивостью к значительному перегреву в интенсивных условиях использования.Также нельзя забывать о долговечности маховика, что немаловажно.
В среднем такое сцепление способно прослужить около 150 тысяч километров.

Примечание! Недостатком, пожалуй, является небольшой срок службы выжимного подшипника. Как правило, это, скорее всего, будет напрямую зависеть от стиля вождения транспортного средства.

Комплекты сцепления от Крафт надежно «сидят» в своей нише на российском авторынке. И это неудивительно, ведь продукция отличается отменным качеством, несмотря на невысокую стоимость.
Какое сцепление выбрать для автомобиля будет зависеть только от личных предпочтений. Каждый из купленных комплектов можно установить с помощью обучающего видео и фото полностью вручную.
Также для удобства работы прилагается индивидуальная подробная расписная инструкция. Не забывайте, что цена всегда должна соответствовать качеству.

Замена сцепления ВАЗ-2109 считается одной из сложных задач при ремонте руками водителя. Сложность в том, что приходится разбирать практически полностью нижнюю часть автомобиля, а для этого требуется эстакада или смотровая яма, которые есть далеко не у всех.К тому же сборки содержат очень тяжелые детали, которые сложно снять без специальных инструментов. Но всегда можно найти выход из этой ситуации.

О строительной недвижимости

Перед тем, как полностью разобрать все узлы, нужно разобраться, как все это работает в собранном виде. Система сцепления должна выполнять две функции:

Кратковременное отключение двигателя автомобиля от трансмиссии.
Плавное соединение двигателя с трансмиссией при переключении передач.

Сцепление на ВАЗ-2109 также защищает трансмиссию от повреждений и перегрузок во время эксплуатации, поэтому данный агрегат необходимо поддерживать в рабочем состоянии и заменять поврежденные детали при обнаружении повреждений.

«Девятка» оснащена простейшей однодисковой системой трения. Работает по следующему принципу:

Пока педаль не нажата, ведомый диск сжимается пружинным механизмом между маховиком и приводным (нажимным) диском.В этом состоянии сцепление включено, и частота вращения передается через систему на коробку передач.
При нажатии на педаль срабатывает механизм, который отсоединяет приводной диск от ведомого, связь между элементами системы теряется, поэтому крутящий момент больше не передается.

В данной схеме нас больше всего интересуют несколько деталей:

Ведомый и ведущий диски, которые очень часто быстро изнашиваются, из-за чего теряют необходимые эксплуатационные свойства.
Привод — это устройство, которое приводит в движение агрегат при нажатии на педаль. Если он неисправен, вы почувствуете рывки и вибрацию при попытке переключить передачу.
Трос сцепления — соединяет педаль с системой. Со временем его натяжение ослабевает, что вызывает эффект неполного включения механизма.

Неисправности

Замена сцепления на ВАЗ 2109 — дело не самое простое, поэтому следует правильно определить момент, когда стоит что-то полностью разобрать, а когда достаточно отремонтировать несколько деталей.

В «девятке» 4 распространенные проблемы, предшествующие замене или ремонту элементов сцепления:

Неполное переключение передач, провода сцепления.
Неполная активация системы, в системе происходит буксировка.
Вибрация дергается при попытке переключить передачу и выключить сцепление.
Шум из-под автомобиля при переключении передач.

Если у вас проблемы с первого пункта, сделайте это:

проверьте ход вилочного рычага, он может быть слишком мал, из-за чего система работает некорректно;
проверьте кабель; в случае поломки потребуется замена троса сцепления ВАЗ-2109 с последующей регулировкой;
очистите шлицы, чтобы ступица ведомого диска работала нормально;
может потребоваться замена самой крышки сцепления с пружинами, а также может потребоваться замена нажимного диска.

Если сцепление включено не полностью:

проверка дисков (ведомый и главный), замена диска сцепления на ВАЗ-2109 производится при его повреждении или износе его элементов;
заменить сальники и очистить детали системы;
проверить состояние привода;
проверить заглушку отключения системы.

При рывках чаще всего приходится менять и ремонтировать диски или привод сцепления. Шум возникает, когда неисправен именно ведомый диск, его нужно будет разобрать в сборе.Также шум может быть из-за подшипников.

Как добраться до нужного узла?

Теперь как правильно заменить сцепление. Если вы хотите добраться до этого агрегата, вам придется снять коробку передач и несколько дополнительных деталей. Для этого обязательно понадобится домкрат, смотровая яма или эстакада. При необходимости можно сделать самодельную эстакаду. Без таких устройств не обойтись, так как для замены сцепления на ВАЗ придется почти сутки пролежать под машиной.

Когда вы сможете нормально работать под машиной, вам придется разбирать коробку передач по частям. Выглядит это так:

Отсоедините стартер в сборе — отсоедините все контакты, затем открутите три винта и снимите устройство.
Далее следует разобраться с приводом переключения передач. Ослабьте зажим и вытащите устройство.
Отсоединить трос от спидометра и провод заднего хода.
Далее вы увидите растяжки на рычагах подвески.Необходимо ослабить их застежки, а затем развести в разные стороны.
Снимите шаровые опоры с шарнирных рычагов.
Вытащить наконечник ШРУСа и сразу заткнуть какой-нибудь заглушкой, иначе масло вытечет.
Нижняя часть защиты картера сцепления демонтирована, осталось всего 3 болта.
Чтобы двигатель и коробка не упали, под них делают опоры.
Затем откручиваем оставшиеся опоры, после чего можно аккуратно вытаскивать коробку передач в сборе.

Поломка сцепления — одна из неприятностей, которая может подстерегать водителя в дороге. Обычно машина просто перестает двигаться, при этом двигатель работает нормально. Такая поломка не всегда происходит внезапно, часто до этого можно заметить некоторые признаки неминуемой поломки.

Признаки и причины выхода из строя сцепления

Сцепление ВАЗ 2108, 2109, 21099 состоит из корзины, нажимного подшипника, привода и ведомого диска. Основные из них — пробуксовка сцепления и неполное выключение:

При неполном выключении (педаль нажата) затрудненное переключение передач при работающем двигателе, шум и треск при переключении передач, большой свободный ход педали сцепления.
При пробуксовке сцепления (педаль отпущена) в салоне можно почувствовать запах гари от прожигающих накладок диска сцепления, ухудшится динамика автомобиля, может перегреться двигатель, увеличится расход топлива.

Чаще всего причиной поломки сцепления ВАЗ 2109 является неправильная эксплуатация автомобиля. Например, если машина «села» в снег, а вы продолжаете сильно разгоняться или очень хотите трогаться с пробуксовкой — все это сокращает срок службы сцепления.

Помимо самого диска сцепления, он может выйти из строя и — он служит для плавного включения и выключения сцепления. При сильном износе выжимного подшипника можно услышать характерный визг — верный признак того, что подшипник нуждается в замене. Причиной выхода из строя сцепления также может быть поломка механизма его привода, например, обрыв или заклинивание троса привода сцепления, поломка рычажной системы, утечка жидкости из гидропривода, если сцепление стоит гидравлические или другие подобные поломки в приводе.

Кстати, при замене выжимного подшипника на СТО могут посоветовать заменить и диск сцепления. Обычно, если начинаются проблемы со сцеплением, все эти детали лучше заменить, потому что замена сцепления очень сложна: она необходима. Но если кто-то хочет на этом сэкономить, то все детали сцепления можно купить отдельно.

Для работы вам понадобятся:

ключи на 8, 10, 13, 17 мм;
ключ динамометрический, торцевой ключ 8 мм;
домкрат;
емкость для слива масла;
смотровая яма или подъемник.
отвертка плоская, молоток.

При снятии или установке коробки передач не подпирайте первичный вал коробки передач за лепестки нажимной пружины сцепления, чтобы не повредить их.

Замена сцепления на ВАЗ 2109/21099 без снятия коробки передач

Заменить сцепление ВАЗ 2109/21099 без снятия коробки передач достаточно сложно. Вы не найдете инструкций и рекомендаций в руководстве по эксплуатации автомобиля по этой теме. Эта рекомендация основана на опыте автомобилистов, которые делятся своим опытом замены сцепления.

Основная проблема при замене сцепления заключается в том, что не у каждого автомобилиста есть эстакада, яма, а тем более подъемник, и нужно следить, чтобы массивная коробка передач не упала на землю. И поднять его проблематично, так как с ним нельзя пролезть под машину. Все действия по снятию КПП практически не отличаются от приведенной выше инструкции, за исключением нюансов:

Приобретите в магазине два болта для верхнего рычага классической передней подвески.У них такая же резьба, как и на тех болтах, которые стягивают коробку и блок цилиндров.
Прикручиваем сверху, только после этого ломиком или отверткой начинаем отсоединять узлы. Задняя часть коробки после отхода ляжет на поперечный стержень, а между корпусом сцепления и маховиком образуется зазор около 15 сантиметров.
Через образовавшийся зазор снимается выжимной подшипник, откручиваются болты на корзине.

А вот установка немного отличается от процесса , показанного в инструкции:

Поставьте новый выжимной выключатель сцепления на его место.Затем на маховик устанавливается диск, а поверх него — корзина.
Закидываем болты всего на пару оборотов, но не затягиваем!
Осторожно начните надевать первичный вал на шлицы в диске.
Затем отодвигаем коробку назад и закручиваем болты на корзине. Затягивание болтов крепления корзины происходит только после того, как ящик будет установлен на свое место.
После этого можно ставить коробку передач и закручивать на ней болты.

При замене сцепления без снятия коробки передач на автомобиле ВАЗ 2109/21099 центрировать диск не нужно!

Какую корзину сцепления ставить на ВАЗ 2109, ВАЗ 21099?

Оригинальный номер корзины сцепления 2108-1601085.

Fenox PP60004C3 — 1369 руб.
БелМаг БМ.3792 — 1114 руб.
Valeo PHC LDC-01 — 1526 руб.

Какой диск сцепления мне установить?

Оригинальный номер диска сцепления 2108-1601130, средняя цена 320 руб.

Valeo PHC LD-03 — 1060 руб.
Sachs 1861 696 146 — 1458 руб.
Fenox CP61004C3 — 798 руб.

Какой подшипник сцепления следует установить?

Оригинальный номер подшипника сцепления 2108 1601182.

Pilenga PC-P 2108 — 360 руб.
Лук 500 0439 20 — 1156 руб.
Fenox TP2116C3 — 345 руб.

Снимаем «минус» с АКБ «4», снимаем разъем с датчика массового расхода воздуха (MAF) «2», ослабляем хомут крепления гофры к MAF «3», вынимаем воздушный фильтр. футляр «1» из машины.

Снимите трос сцепления с вилки сцепления. Ослабьте две гайки, которыми трос крепится к кронштейну на коробке передач.

Снимите крышку сцепления. Отсоедините провод массы и датчик верхней мертвой точки от картера сцепления. Отсоедините провода от переключателя фонарей заднего хода. Сливаем масло.

Откручиваем 3 болта крепления кронштейна к кузову. Откручиваем гайку крепления удлинителя рычага.

Поддомкрачиваем машину. Снимаем два болта «1» и отсоединяем шаровую опору рычага подвески от поворотного кулака.Откручиваем гайку «2» крепления раскоса к рычагу подвески, вынимаем продольный раскос вместе с рычагом.

Снимаем колесо, откручиваем гайку ступицы и откручиваем крепление шаровой опоры к поворотному кулаку, затем вынимаем ШРУС из отверстия под подшипник.

Упираясь монтировкой в картер коробки передач, вдавливаем внутренний шарнир привода от шестерни полуоси, для этого резко ударяем молотком по корпусу внутреннего шарнира.Выбиваем шарнир из боковой шестерни.

Крепление шаровой опоры без привода на передние колеса.

Ослабляем затяжку хомута и отсоединяем тягу привода переключения от шарнира выбора передачи. Также необходимо подложить под двигатель опору, иначе она может слишком низко опуститься и оборвать шланги отопителя салона.

Открутив болты крепления опоры задней подвески силового агрегата, снимаем подвеску с проушин лонжерона кузова.

Открутите гайку ключом на «17» и выньте болт левой опоры двигателя. Открутите три гайки стартера и снимите стартер.

Ключом на 19 открутите три болта и одну гайку, которыми картер сцепления крепится к блоку цилиндров, отодвиньте коробку передач от двигателя и снимите ее.

Многие любят ВАЗ 2109 за отличную ремонтопригодность. Но это не значит, что к такому состоянию необходимо приводить его узлы и агрегаты.А если это все-таки случилось, да еще со сцеплением, то, скорее всего, его нужно будет заменить. Это станет нашей темой сегодня.

Сама процедура проста, но вам потребуется снять трансмиссию. Следовательно, эта процедура может занять много времени.

Хорошо то, что не нужно разбирать диски (коробка снимается вместе с ними) и сливать масло. Но вам обязательно нужно найти помощника, потому что КПП — тяжелая единица.

Если вы сами никогда не меняли сцепление или не снимали коробку передач, то лучше доверить это дело мастерам автосервиса.На все у них уйдет 20-30 минут, а вам это обойдется в 1000-1500 рублей.

Если у вас нет опыта, то замена сцепления ВАЗ 2109 может занять у вас много времени и сил. Если, несмотря на предупреждение, вы решили провести эту операцию самостоятельно, то ниже мы представим вам ряд рекомендаций. А именно:

порядок замены;
самый простой способ снять коробку передач;
другие советы.

Порядок замены сцепления ВАЗ 2109

1.Снимите трансмиссию.

2. Вставьте оправку в отверстие в прижимной пластине. Если оправки нет, то при снятии сцепления нужно удерживать ведомый диск, чтобы он не выпал из кожуха. В качестве рамы можно использовать старый первичный вал.

3. Заблокируйте маховик отверткой и снимите шесть болтов, которыми кожух крепится к маховику.

4. Снимите крышку вместе с ведомым диском — делайте это осторожно.

Теперь внимательно посмотрите на ведомый диск и его элементы.На них не должно быть трещин. Фрикционные накладки не должны изнашиваться.

головки заклепок имеют глубину менее 0,2 мм;
есть масло на поверхности фрикционных накладок;
заклепки — слабые
демпферные пружины в сиденьях ступиц дисков сломаны;
, если на диске есть коробление и величина биения превышает 0,5 мм …

… тогда необходимо заменить ведомый диск.

5. Теперь осмотрите маховик и прижимную пластину, особенно в местах их соприкосновения.У них не должно быть:

глубоких рисков;
потертости;
зарубок;
Хорошо видны следы износа и перегрева.

Кроме того, нельзя ослаблять заклепочные соединения деталей прижимного диска.

Если вы обнаружите какой-либо из вышеперечисленных недостатков, то прижимной диск или маховик необходимо заменить.

Проверять и осматривать детали сцепления нужно только в одном случае: если собираетесь менять не целиком, а только изношенные детали.Но владельцы ВАЗ 2109 со стажем говорят, что лучше поменять в комплекте. Самой дорогой, но качественной считается продукция компаний Valeo и Sachs.

Сборка и замена сцепления производятся в обратной последовательности. Не забудьте просто отцентрировать его.

Замена сцепления ВАЗ 2109 1998г.

Определить неисправность выжимного подшипника на ВАЗ 2109 достаточно просто по характерным симптомам.Сегодня мы поговорим о признаках износа элемента, а также подробно расскажем, как его заменять.

Признаки неисправности

Выжимной подшипник сцепления сам подскажет, что его ресурс уже на пределе или он полностью вышел из строя. Поэтому ваша задача — следить за поведением автомобиля и своевременно реагировать на возникающие проблемы.

Признак неисправности	Характеристики
Нажатие педали сцепления становится тугим	Изначально это доставляет лишь определенный дискомфорт, так как для переключения передач необходимо прикладывать большее усилие.Но не стоит игнорировать такое явление. Необходимо заменить просадку
С трудом включается первый и задний	Это говорит о том, что ресурс пеленга постепенно заканчивается, и нужно срочно предпринимать ответные действия. Если этого не сделать, скоро вы не сможете включать ни одну из передач на коробке передач .
Автомобиль не тянет	Происходит потеря КПД, работоспособности коробки.Поэтому выходит из строя правильно, быстро переключаешь передачи. Отсюда сложные маневры, обгоны и банальная скорость .
Сброс автомобиля	Это происходит сначала от случая к случаю, а значит, почти каждый раз при переключении передач. Этот симптом четко указывает на то, что машину пора отправлять на сотку или в ремонтный гараж .

При невозможности своевременно заменить выжимной подшипник, в короткие сроки откажет КПП, сцепление не заработает и приведет к печальным последствиям.

Последствия износа

Если вы столкнулись с таким явлением, как изнашиваемый подшипник сцепления, то наверняка путешествуете на собственном ВАЗ 2109. Пора и много километров проехали до такой поломки.

Если вовремя не заменить подраздел, это будет обернуто следующими последствиями:

Любая последующая поездка может быть последней для автомобиля;
Диск сцепления перегреется, что приведет к разрушению накладки;
Помимо замены подшипника, вам придется заменить оба диска сцепления;
Не редкий выход из строя.Если вы слышите непонятный шум, исходящий из системы сцепления, то беда с ним.

Замена

Не все автовладельцы решаются на самостоятельную замену выжимного подшипника (ВП). Но если вы готовы к такой работе, то дерзайте.

Самая главная сложность при замене ВИ — необходимость демонтажа редуктора. Без этого события заменить компонент не получится.

Поэтому подумайте дважды, прежде чем принимать окончательное решение.Всегда есть возможность обратиться в автосервис.

Для работы вам понадобится следующий набор инструментов и материалов:

Набор ключей гаечных;
Джек;
Несколько прочных кирпичей;
Новый выжимной подшипник;
Набор отверток;
Упаковка для слива трансмиссионной жидкости;
Держатель сцепления;
Гараж с ямой или подъемным механизмом.

Всю процедуру замены лучше разделить на два основных этапа.

Снятие коробки передач.
Замена подшипника.

Многие ошибаются, чересчур расслабляя, меняя наконец подшипник. На практике обратная сборка часто доставляет больше проблем, чем работы по демонтажу. Учти это.

Разборка шестерни

Поставьте машину на яму или проезжую часть.
Поднимите капот, снимите минусовую клемму с АКБ и отбейте ее в сторону.
Отсоединить провод массы от картера сцепления.
Снять брызговик двигателя отверткой. Для этого откручиваем несколько саморезов, которыми брызговик держится на элементах боковых крыльев. Для ВАЗ 2109 ключ используется на 8. Демонтировав все имеющиеся там винты, снимаем детали брызговика двигателя и все же снимаем их.
Отключить привод коробки передач. Для этого используют ключ на 13, которым ослабляют болты хомута. Далее концы зажима и элемент отсоединяются от КПП.
Обязательно отключите датчик оптики заднего хода.
Подложите под задние колеса машины упоры или кирпичи, чтобы машина не двигалась.
Снимите передние колеса, ослабив болты и приподняв переднюю часть кузова. Сняв колеса, подложите под кузов заранее подготовленные кирпичи.
Костяшки крепления шаровой опоры к кулачку отвинчены с двух сторон.
Растяжка отводится в сторону, откручиваем винты крепления левой растяжки к рычагу подвески автомобиля.
Для ключа на 10 снимите крепеж нижней крышки картера сцепления.
Снять опоры коробки передач. Это делается следующим образом. Подложите опоры или кирпичи для двигателя и под домкрат. Откручиваем винты крепления корпуса к корпусу на ключ на 17. Снимая болт, снимаем опорный кронштейн, открутив несколько соответствующих гаек.
Перейти непосредственно к разборке КПП. Ключом на 19 откручивается крепление картера сцепления к блоку цилиндров.Домократ слегка сдвиньте коробку передач и снимите ее с двигателя. Опускайте до тех пор, пока первичный вал не выйдет из коробки.
Наслаждайтесь поддержкой партнера, так как одним чекпоинтом убрать довольно сложно.
Убедитесь, что первичный вал коробки не снимает напряжение с лепестков пружины сцепления. Если такая ситуация разрешена, вы их просто повредите.
Аккуратно положите коробку передач на опору, стараясь не касаться ее. В противном случае ремонт обойдется намного дороже, чем покупка нового подшипника.

Удаление КПП — процедура сложная, требующая много времени, терпения и навыков. Поэтому без них лучше не работать на работу своими руками.

Замена VP

Чтобы заменить выжимной подшипник, следуйте инструкциям.

После разборки коробки передач можно проверить состояние выжимного подшипника. Прикрутите вручную. Если есть посторонние шумы, скрипы, то очевидно, что ВП потерял прежнюю производительность и требует замены.
Отвертка выводит концы держателя пружины и выводит муфту отключения сцепления.
Возьмите лепестки пружин зажимного кольца и снимите выжимной подшипник с муфтой. Для этого вам нужно будет снять держатель.
На этом демонтаж подшипника можно считать завершенным, ведь вместо старого элемента устанавливают новый автомат.
Перед установкой убедитесь, что элемент гибкий, свободно вращается по оси, нет горячих точек, нет глыб, посторонних лиц.
Поменять старый подшипник на новый. Вставьте элемент в муфту так, чтобы его выступающая часть была направлена в сторону муфты.
Исправить проседание держателя сцепления. Вам нужно удерживать подшипник на месте.
Возьмите немного обычного моторного масла, обработайте им вал.
Установите перегрузку на вал и зафиксируйте деталь пружины.
В процессе обратной сборки четко соблюдаются все рекомендации, соблюдают хирургическую точность.

Многие после таких манипуляций забывают о важном моменте — регулировке сцепления. Если не отрегулировать систему, эксплуатация значительно снизится, а потому вскоре придется выполнять очень сложные ремонтные работы.

Очевидно, что для замены такого небольшого элемента, как подшипник обледенения, потребуется много времени, сил и навыков. Игла, к аналогичной работе, ни в коем случае не должна обрабатываться.

Как известно, сцепление играет важную роль в работе любого транспортного средства.Если этот пункт не работает, то дальнейшая эксплуатация автомобиля невозможна. Поэтому сегодня вы узнаете, как поменять диск, что для этого нужно и какие нюансы следует учитывать при ремонтных работах. Вы также можете посмотреть обучающее видео.

[Скрыть]

Определить неисправность

По большей части владельцы «девятки» производят ремонт автомобилей самостоятельно. И этот случай не исключение. Если вы не знаете, как правильно поставить диск сцепления, то для ремонта воспользуетесь данным руководством.

Сколько стоит диск сцепления на ВАЗ 2109? Такой вопрос задается каждому автомобилисту, решившему поменять этот элемент в своей машине. На сегодняшний день среднерыночная цена ведомого диска сцепления (далее — ДС) в Украине составляет около 300 гривен, в России — около 900 рублей.

Обратите внимание, перед заменой элемента нужно точно убедиться, что ДС уже отработал свой ресурс работы. Диск chalf mind may:

штатная пробуксовка сцепления;
невозможность выключения;
если при нажатии на педаль сцепления в автомобиле слышны вибрации;
, если педаль не вернулась в нормальное положение.

Эти знаки говорят о том, что что-то пошло не так со сцеплением. Но чтобы точно убедиться в необходимости замены ДС, необходимо проверить его толщину. Как узнать какой толщины диска сцепления ВАЗ 2109? Сделать это можно как на СТО автомобилей, так и самостоятельно в домашних условиях, но для этого нужно правильно выполнять все действия. Для проверки толщины элемента демонтировать его не нужно.

Для проверки толщины ДС с помощью специального измерительного калибра потребуется сам прибор и инструкция по его эксплуатации.Также нужно найти гараж с ямой или заехать на рейс. Измеритель должен быть подключен к рабочему цилиндру сцепления и четко следовать инструкциям. В этом случае вы будете точно знать толщину элемента.

Есть еще способ (можно назвать народным). Если вы решили проверить толщину дс по методике наших дедов, мотор надо запустить на четвертой или пятой скорости и сразу дать газ. В том случае, если мотор вашего ваза не встал, это говорит об износе ведомого диска.Соответственно пора его менять.

Извините, в настоящее время нет доступных опросов.

Осуществляем замену

Инструменты

Первым этапом ремонтных работ по замене DS является подготовка всех инструментов, которые понадобятся в процессе. Речь идет о:

набор гаечных ключей — понадобится как торцевой, так и осаждаемый;
новый DS для ВАЗ 2109;
долото;
домкрат;
несколько кирпичей;
рулетка или линейка.

Здесь следует отметить, что полная замена элемента занимает в среднем около 4 часов, если все действия выполнены правильно. Поэтому наберитесь терпения. Для более подробного описания мы также подготовили для вас видео, которое вы можете посмотреть в конце статьи.

Пошаговая инструкция

Остановившись на яме или эстакаде, поставьте машину на стояночный тормоз.
Откройте капот и отсоедините аккумулятор.
Далее нужно снять брызговик двигателя с левой стороны.
Возьмите гаечный ключ и открутите колесные болты с обоих передних колес. При необходимости воспользуйтесь стамеской.
Теперь нужно подкрутить передние колеса и открутить их, подставив кирпичи в качестве опоры.
Далее откручиваем два верхних винта.
После этого необходимо произвести демонтаж стартера. Возьмите гаечный ключ и открутите три соответствующие гайки.
При демонтаже стартера нужно подставить домкрат под силовой агрегат, в который входят мотор, сцепление и коробка передач, и открутить боковую опору мотора.
Ключом отверните скорость переключения скоростей и заднюю опору агрегата.
Теперь нужно демонтировать защитный кожух сцепления с помощью гаечного ключа.
При снятии кожуха можно открутить передний болт болта крепления КПП. Откручиваем также заднюю гайку.
Когда болты откручены, можно снимать редуктор на верхних болтах до упора.
Коробка будет висеть на проводах, а ее конфигурация ляжет на рычаг растяжки.Таким образом появится щель, через которую нужно снять механизм сцепления.
Смажьте направляющую моторного масла и установите выжимной подшипник.
Затем снимите старый DC и установите на его место новый.
Редуктор можно надеть на направляющие, затем закрутить два нижних винта. Далее, проворачивая коленчатый вал, равномерно затягиваем все болты корзины сцепления.

Автомобили ВАЗ 2108, 2109, 21099 комплектуются неразъемным сухим сцеплением постоянно замкнутого типа с несвободным тросовым приводом.Он имеет центральные пружины давления диафрагменного типа. В алюминиевом картере находится сцепление, которое конструктивно совмещено с коробкой передач и крепится к двигателю автомобиля.

Сцепление автомобиля ВАЗ 2108, 2109, 21099
Основные элементы сцепления автомобилей ВАЗ 2108, 2109, 21099

«Корзина» — ведущая часть сцепления

Состоит из стального кожуха и прикрепленных к нему на трех парах упругих пластин — (нажимная диафрагменная пружина) нажимного диска.Кожух крепится к маховику двигателя шестью болтами и центрируется тремя штифтами на маховике. «Корзина» сцепления при выходе из строя заменяется целиком и ремонту ремонту не подлежит, балансируется на заводе, на стенде. Замена корзины при сильном скольжении нажимной пружины, сильном (более 0,8 мм) износе кольца на лепестках нажимной пружины в месте контакта с выжимным подшипником, износ рабочей поверхности ведущего (нажимного) диска.

«Корзина» сцепления автомобилей ВАЗ 2108, 2109, 21099

До 1987 года на автомобили ВАЗ 2108, 2109, 21099 устанавливалась «Корзина» сцепления модели 2108 с редукционными кромками лепестков нажимного спрайта (сцепление с зазорами в привод).Позднее, 1987 г. — муфта модели 2109 с прямыми концами нажимных лепестков спрайта (сцепление без зазоров в приводе).

Диск ведомый — ведомая часть сцепления

Ведомый диск устанавливается в пазы первичного вала коробки передач между нажимным диском «Корзина» и маховиком двигателя. Имеет фрикционные накладки, контактирующие с рабочими поверхностями привода и маховика при работе сцепления. Накладки приклеены к ведомому заклепочному диску.Для гашения крутых колебаний в момент включения сцепления есть диск напряжения. Демпфер с шестью цилиндрическими пружинами, вставленными в специальные окна.

Сцепление ведомое дисковое автомобиля ВАЗ 2108, 2109, 21099

При неравномерном или сильном износе накладки (расстояние между рабочей поверхностью накладки и головкой заклепки менее 0,2 мм), их блокировке, и диски, и биение диска более 0,5 мм, ведомый диск необходимо заменить. При сильном износе головок головки заклепки царапают рабочую поверхность маховика, что в конечном итоге приводит к его замене.При шлифовании накладок необходимо протереть их уайт-спиритом, просушить и очистить очень мелкой наждачной бумагой.

Муфта выключения сцепления (экструзионный подшипник)

Выжимной подшипник — радиально-устойчивый. Подшипник будет на муфте выключения сцепления, через которую он контактирует с приводом выключения сцепления. Постоянное зацепление вилки и муфты обеспечивает пружинную пружину. Муфта выключения сцепления перемещается по направляющей втулке, надевается на первичный вал коробки передач и крепится к муфте ролика тремя болтами.Муфта постоянно прижимается к трубным пружинам муфты и выжимного подшипника. Табличка подшипника действует на весь срок службы.

Появление шума при нажатии на педаль сцепления, при ее выключении говорит о выходе выжимного подшипника. В этом случае его необходимо заменить на новый, чтобы избежать заклинивания.

Муфты сцепления для сцепления моделей 2109 автомобилей ВАЗ 2108, 2109, 21099 после 1987 года выпуска имеют индекс 2110.

Сцепление сцепления автомобилей ВАЗ 2108, 2109, 21099 в сборе и разборе

Привод сцепления

Привод сцепления на автомобилях ВАЗ 2108, 2109, 21099 Трос ненадлежащий, состоит из нескольких элементов. Педаль сцепления подвешена на единой оси с педалью тормоза и прикреплена к корпусу через педали кронштейна. Верхняя часть педали выполнена в виде бисквитного рычага. Выхлопная пружина крепится одним концом (за счет оголения привод не имеет зазоров), другим верхним концом троса привода.Кабель проложен в металлической оболочке с полиэтиленовым покрытием. Верхний торец кожуха удерживается в проеме щита моторного отсека резиновым амортизатором. Другой фиксируется двумя гайками в кронштейне на коробке передач. Нижний конец троса закрывается резиновым гофрированным кожухом и подключается к муфте отключения за металлический поводок. Для исключения самопроизвольного отсоединения поводка и вилки на поводке делается специальный выступ. Заглушка сцепления вращается на двух втулках: верхняя пластиковая (съемная), нижняя бронзовая (запрессованная в картер сцепления).

Трос сцепления

При натяжении или деформации троса привода это необходимо. Еще одна частая неисправность — кончик верхнего наконечника кабеля.

Принцип сцепления

Сцепление на автомобилях ВАЗ 2108, 2109, 21099 без зазоров в приводе, поэтому при отпускании педали постоянно включается. При этом выжимной подшипник прижимается к концам лепестков прижимной пружины «корзины», ведущий диск плотно прижимает ведомый маховик двигателя.Все вместе они вращаются и передают крутящий момент от двигателя к коробке передач. При включенном сцеплении двигатель работает на холостом ходу или автомобиль движется с включенной трансмиссией и педалью сцепления.

Сцепление автомобиля ВАЗ 2108, 2109, 21099 В комплекте (Схема)

При нажатии на педаль сцепление выключается. При этом трос привода натягивается, заглушка перемещает муфту отключения (экструзионный подшипник), он давит на толкатель крестовины «корзину», перемещает ее лепестки, отводя ведущий диск от ведомого.Между рабочей поверхностью маховика и накладками ведомого диска появляется зазор. Передача крутящего момента от двигателя к коробке передач прерывается. На этом этапе водитель может включить одну передачу.

31 января 2014 года случилась такая неприятность: зашла в магазин за продуктами, стою на светофоре, горит зеленый цвет — включаю трансмиссию, а машина не едет. Что есть вроде все нормально было. Включаешь передачу, отпускаешь сцепление — ВАЗ 2109 еле еле едет.Причем газ, а не газ — скорость от этого не меняется. Включаю вторую, третью передачу — вообще не едет. Проехал какой-то перекресток (протолкнуть было бы быстрее) и остановился на стоянке, благо она началась в 50 метрах от светофора. Открываю капот:
Конкурс, включается трансмиссия, а машина не едет. Сцепление ВАЗ 2109 вышло из строя. На первой передаче и обороте едет около тысячи со скоростью максимум 5 километров в час. Также едет на задней передаче, даже на задней едет чуть быстрее, чем на первой.На других передачах вообще не ходит.
Пару дней назад заметил, что у моего ВАЗ 2109 начала давать трещину сцепление. Трогай, идешь, вроде все нормально. При попытке резко разогнаться двигатель ВАЗ 2109 набирает обороты, и машина от этого не заводит скорость. Думал, морозы (на улице было -20 градусов), может, что замерзло. Однако оказалось, что медленно накрывшаяся сцепка ВАЗ 2109 сделала мне подарок, сломалась 31 декабря
г. Два часа дня.
Далеко от дома не уехал, включил аварию и медленно, пешеходной скоростью поехал домой.По дороге молился, чтобы сцепление наконец упало на дороге. Приехал домой, поставил машину и пешком пошел в магазин, проехал путь, в котором могло выйти из строя сцепление.
Пришел, лазил по инету. Приступил к чтению материалов о замене сцепления ВАЗ 2109. Сразу не понравилось то, что замена сцепления дело долгое и трудоемкое: необходимо отсоединять колодки и снимать коробку передач.
На улице мороз, гаража с ямой нету, летом не сломалось.Но что поделать, поездить нужно, поэтому сразу после праздников поехал и купил полный комплект сцепления ВАЗ 2109. Конечно, зная, что оно вышло из строя, можно было купить что-то конкретное: или диск сцепления, или корзина, или подшипник для глазури. Однако, пока вы не разберетесь с сцеплением ВАЗ 2109, вы не узнаете, что там произошло. Да и надежнее, поменять сцепление полностью и больше туда не лезть. Стоимость сцепления ВАЗ 2109 начинается от 50 долларов, что в принципе не очень дорого, поменять его намного сложнее.

В комплекте сцепления также был небольшой мешочек со смазкой для первичного вала коробки передач ВАЗ 2109, которая вставляется в диск сцепления. Также была инструкция с кратким сопоставлением сцепления моделей ВАЗ с механическим и гидравлическим приводом.

В одиночку такая работа не выполняется, поэтому я попросил помощи у соседа с гаражом.Когда я добрался до сцепления ВАЗ 2109, мы увидели, что диск сцепления на машине полностью без накладок и отполирован до блеска. Состояние корзины сцепления ВАЗ 2109 тоже оставляет желать лучшего. В тот момент очень обрадовался, что сразу купил комплект сцепления, а не отдельный диск сцепления например.

После того, как все собрали обратно, сразу обратил внимание на то, что раньше сцепление хватало в самом конце отработанного выжима, теперь только начинаю отпускать педаль — ВАЗ 2109 сразу начинает ездить.Это связано с тем, что на старой рукоятке полностью стерлись фрикционные накладки, а на новой диски с накладками намного толще. Поэтому когда едешь на ВАЗ 2109 и обращаешь внимание на то, что сцепление заедает дальше обычного, значит стираются фрикционные накладки диска сцепления ВАЗ 2109. Очень непривычно, когда привыкаешь к старому сцеплению, а на новой машине гребет совсем по-другому. Поэтому первые пару дней пришлось привыкать к плавности.

Замена сцепления ВАЗ 2109 своими руками

ВАЗ 2109 — один из самых ремонтопригодных автомобилей отечественного производства.Но это не значит, что его узлы и агрегаты необходимо привести в плачевное состояние. Хотя даже при аккуратной эксплуатации любая деталь рано или поздно выйдет из строя. А сегодня посмотрим, как производится замена сцепления (ВАЗ 2109-2199).

Инструкции

Итак, сначала нам нужно разделить переднюю часть машины и снять 2 колеса. Далее отсоединяем трос сцепления от КПП двумя ключами на 17 и разбираем. Трос спидометра легко извлекается из коробки передач без специальных инструментов.После этого откручиваем болты крепления шарового шарнира к кулакам. Здесь нам также понадобится ключ на 17. Далее ослабляем заднее крепление левого рычага (головка на 24). Теперь открутите болты на левом удлинительном кронштейне и поверните деталь на 90 градусов вниз.

Далее отключаем массу от коробки передач. Делается это ключом на 13. Далее откручиваем нижний кожух маховика, левый брызговик и левую опору двигателя. Здесь нам понадобятся ключи на 8, 10 и два на 17 миллиметров. После откручиваем от корпуса заднюю опору двигателя и фиксатор привода переключения передач.Перед этим необходимо снять редуктор. На этом этапе наша коробка передач практически готова к разборке. Осталось только открутить последние 3 болта и одну гайку, соединяющую трансмиссию с двигателем. Теперь осторожно наклоните двигатель и снимите коробку передач. Трансмиссия остается висеть на приводах.

Головкой на 8 открутите корзинную муфту и сразу замените выжимной подшипник. Затем вы должны установить новый диск, используя инструмент для центрирования. Это все. Соберите коробку передач в обратном порядке.

Вот как происходит замена адгезии. ВАЗ 2109 по своей технической составляющей практически не отличается от аналогов моделей 21099 и 2108. Поэтому данную инструкцию можно использовать на всех ВАЗах «девятого» и «восьмого» семейств. Замена вилки сцепления не исключение. ВАЗ 2109 — не единственная машина, на которой можно применять данный метод ремонта.

Метод № 2

Можно использовать другой способ замены. В принципе, его алгоритм не отличается от приведенного выше, но здесь есть свои нюансы.Основное отличие этого метода в том, что вместо 2-х верхних крепежных болтов КПП поочередно прикручиваются крепежные детали головки блока. Нить на них такая же, но по размеру они несколько длиннее обычных. После этого коробка передач демонтируется с двигателя и подвешивается на эти болты, а задняя ее часть удобно укладывается на подрамник. После замены сцепления ВАЗ 2109 по-прежнему остается в неподвижном состоянии, а в это время коробка передач перемещается на болты к двигателю.Используя этот метод, вы не можете даже центрировать сцепление. Дело в том, что болты от головки блока будут работать как направляющие, и для центровки достаточно просто их сильнее прижать, а потом поменять на стандартные (то есть на те, что короче).

Достоинства такого способа замены сцепления в том, что не обязательно:

Снимите стартер.
Слить масло из коробки передач.
Открутить трос спидометра.
Вытащить шарниры с равными угловыми скоростями из коробки передач.

Замена троса сцепления (ВАЗ 2109-21099)

Для начала отметим, что данная операция не требует особых навыков и знаний, поэтому лучше попробовать поменять эту деталь самостоятельно. Итак, что нужно сделать? Сначала откручиваем все регулировочные гайки и внимательно осматриваем сцепление, запоминая расположение этих деталей. Затем снимите нижний конец кабеля с кронштейна. Будь осторожен! Эту операцию следует проводить с особой осторожностью, так как существует риск деформации наконечника.Затем у рычага выключения сцепления отсоединяется поводок и снимается стопорная трубка со штифта педали. После этого отсоединяем кончик кабеля от педали и в отверстии экрана снимаем резиновую подушку таким образом, чтобы через нее можно было вытащить кончик кабеля.

Замена диска сцепления (ВАЗ 2109-21099)

Эта операция также не требует специальных инструментов, навыков и знаний. Замена диска сцепления происходит следующим образом. Сначала с машины снимается защита картера и сливается масло из трансмиссии.Затем откручиваются колеса и колесная гайка.

В этом случае автомобиль ставится на специальные опоры. Наконечник снимается съемником со стойки, затем снимается тормозной элемент. Затем вынимаются шариковые подшипники, стартер и шарнир равных угловых скоростей. Последний может быть извлечен путем монтажа. Затем трос сцепления отсоединяется от машины и снимается карданный вал. После того, как трос спидометра также находится в нейтральном (свободном) состоянии, выключатель задней передачи выключается и ШРУСы извлекаются.Далее крышка закрывает маховик снизу. Затем элементы крепления коробки к двигателю. Под трансмиссией поддерживаются. После замены подшипника корзина сцепления снимается и устанавливается новый диск. Вся эта процедура завершается центрированием. Соберите элементы в обратном порядке.

Вывод

Итак, мы выяснили, как работает самообменная муфта. ВАЗ 2109 — это автомобиль, который при желании можно отремонтировать даже в полевых условиях. Поэтому не обязательно при первой неисправности загонять его в автосервис.

Красивая приборка ВАЗ 21099 с высокой панелью.

Как всегда, начнем тюнинг с самого главного элемента любого автомобиля.

Тюнинг двигателя

Большинство отечественных автомобилей имеют множество недостатков, снижающих мощность двигателя и шасси. Так, например, термостат может отлично работать во время движения для охлаждения двигателя, но как только включается система обогрева, работа этого устройства сразу выходит из-под контроля. В этом случае возникают проблемы с перегревом двигателя, полным выходом из строя автомобиля или износом деталей.Термостат можно немного отрегулировать, предварительно поняв причину этой проблемы. В системе отопления при включении происходит смешивание теплоносителя и теплоносителя, из-за чего уровень охлаждения в термостате падает. Особенно это актуально с наступлением морозов, когда охлаждающая жидкость уже опускается на дно бака. Оптимальным вариантом будет установка трубы там, где в термостате находится термоэлемент. Кроме того, вам нужно будет закрыть отверстие на водяном насосе.Это позволяет контролировать поступающую жидкость при включении системы отопления. После этих изменений видно, что даже при повышенной температуре в салоне градус в двигателе не будет превышать 78С, и это оптимально для его работы.

На производстве часто можно заменить, так как допускается дефект при установке ремня генератора, а проще говоря — ремня ГРМ. Это делает двигатель менее мощным, а также значительно снижает безопасность вождения.Для того, чтобы устранить эту проблему, нужно заменить ремень на новый, при этом работу можно будет проделать своими руками. Главное — не совершить частую ошибку при перекручивании или перекручивании ремня, что значительно сокращает срок его службы. В начале работы перед снятием ремня генератора нужно снять все детали, препятствующие его демонтажу. Это насос рулевого управления, ременные шкивы и воздушный фильтр … После этой процедуры снимается ремень генератора, сначала откручивая два болта, которые его держат, а при установке новой детали работа проводится в обратной последовательности.Рекомендуется проводить работы только со знанием дела, чтобы при снятии ремня ГРМ не повредить коленчатый механизм.

Основы механического тюнинга

Чтобы улучшить динамику двигателя, многие делают различные апгрейды той или иной детали. Так, например, в двигателе Nine водители часто заменяют втулки клапанов. Новые втулки имеют много преимуществ. Первое, на что следует обратить внимание, это их легкий вес и полированный корпус, что снижает скорость износа этой детали.Меньший вес предотвращает зависание клапана, что позволяет выжать из двигателя мощность и высокие обороты без прерывания работы двигателя. Мощность двигателя увеличивается за счет улучшенной продувки цилиндров.

Отечественные проблемы автомобилестроения заключаются в большом весе, возвратно-поступательных и вращающихся деталях, которые своей большой массой увеличивают износ остальных деталей двигателя, к тому же мощность машины либо падает, либо случаются отказы. Наилучшим способом устранения подобных проблем является просто облегчение этих деталей, и это касается не только клапанов, шатунов и замены поршней.Вес коленчатого вала также можно уменьшить, заменив маховик. Вес стандартного маховика составляет 6,6 килограмма, а масса новых деталей занижена до 5,2. Замена старого маховика на новый делает двигатель динамичным, пропадают провалы при увеличении мощности и скорости, кроме того, двигатель быстрее реагирует на закрытие и открытие дроссельной заслонки. Остальные детали двигателя повышают износостойкость.

Тюнинг карбюратора девятки

На других моделях ВАЗ 21099 можно заменить карбюратор на улучшенный, но в этой серии такая работа не может не требовать больших затрат, как на замену дополнительных деталей, так и на саму работу.Вы можете внести небольшие изменения в систему форсунок или поиграть с системой клапанов, но это лишь немного улучшит характеристики автомобиля.

Тюнинг подвески

В любом автомобиле после двигателя основной системой является шасси. В отечественных машинах это сделано, хорошо, но все же при езде можно почувствовать какие-то недоработки, которые легко исправить самостоятельно. Распространенная проблема — поломка кольца штопора, которое нужно время от времени заменять, и делаю это своими руками… При этом многие обращаются к специалистам, не зная, как достать гранату, чтобы достать сломанное кольцо штопора и заменить его. Само собой разумеется, что гранату сложно достать, и если вы сделаете это неправильно, она может быть повреждена, но проще всего будет просто разобрать ее на части и аккуратно разобрать по частям. После установки гранаты обратно в родное гнездо при малейшем прикосновении эта деталь может выпасть. Это происходит из-за того, что для его фиксации не установлено новое кольцо штопора.

Вторая акция, которая может улучшить ходовую часть ВАЗ 21099, это замена сцепления и эту работу тоже можно делать в обычных гаражных условиях … Конечно, может быть проблема из-за отсутствия подъемника, но деньги сохраняются. Первым делом нужно разобрать само сцепление и коробку передач. Сцепление состоит из 4 частей, а именно ведомого диска и нажимного диска, пружинной диафрагмы и, конечно же, маховика сцепления. Во время демонтажа могут возникнуть проблемы, связанные с тем, что ведомый диск может вывалиться из маховика и упасть, при этом деталь будет повреждена, поэтому за этим нужно следить.Лучше использовать отвертку, особенно при снятии крепления крышки и ослаблении болтов, чтобы заблокировать маховик. После демонтажа нажимной диск и маховик проверяются на наличие сколов, повреждений или простого износа. Естественно, это нужно делать в том случае, если заменяется только часть сцепления, а не устанавливается вся система. Если все же заметны царапины и повреждения, лучше заменить запчасти. После этого стоит осмотреть диафрагменную пружину и опорные кольца на предмет повреждений и при их наличии заменить детали.Сборка сцепления выполняется в обратном порядке, но помните, что ведомый диск устанавливается в маховик, нажимной диск с наименее выступающей частью ступицы. После этого нужно плотно затянуть все шесть болтов.

Распространенная проблема, пожалуй, это постукивание колес на поворотах. Причина тому — уже поврежденный или неисправный ШРУС, который необходимо заменить на новый, причем делать это нужно сразу после появления симптома, чтобы не повредить остальные детали шасси.Есть 3 типа ШРУСов, изготовленных из разных материалов. Первый и самый распространенный материал — это резина, которая также используется на заводе для изготовления автомобилей. Для резиновых материалов больших отрицательных моментов не замечено, а вот положительных мало, а именно небольшой срок службы и, конечно же, большое количество брака. Силиконовые ШРУСы в производстве используются редко, а точнее только по специальному заказу, но даже в обычной жизни детали из такого материала покупать не рекомендуется из-за того, что силикон сохнет, рвется и перестает выполнять поставленные задачи.Лучше всего зарекомендовал себя полиуретановый материал, и теперь даже после покупки новой машины ШРУС лучше заменить на аналог аналогичной модели. Это придаст автомобилю динамики движения на поворотах и высокой скорости. Кроме того, полиуретан противостоит внешним и химическим повреждениям, что увеличивает срок его службы и износостойкость.

Внешний тюнинг ВАЗ 21099

Внешний тюнинг ВАЗ 21099 далек от идеала, но добрые времена давали водителям множество способов исправить это.Так, например, перекраска салона и экстерьера машины — это здорово как после покупки прямо с конвейера, так и при покупке машины с рук, когда краска почти поблекла. Покраску можно провести самостоятельно, но для этого потребуется окрасочный пистолет и гараж с сильными розетками, а также большого объема, чтобы не скапливались газы.

Также рекомендуется хорошая вентиляция, но можно обойтись и с открытыми дверями в хорошую и безветренную погоду.Машину предварительно нужно подготовить, а именно удалить красочный слой, чтобы новый слой ложился ровно. Кроме того, после удаления первичного лакокрасочного покрытия наждачной бумагой необходимо проверить кузов на наличие повреждений грунтовки. Если есть вмятины или трещины, то это место лучше загрунтовать, чтобы не допустить распространения коррозии, которая в будущем может повредить новый нанесенный слой краски. После завершения шпатлевки и грунтования наносится слой краски, причем в несколько этапов.Краска наносится трижды, и после каждого раза нужно дать немного времени, чтобы все высохло. В салоне машина красится аналогичным образом, но всю мебель придется разобрать, а трещины и панель приборов прикрыть газетой или лучше пленкой.

После выполнения всех работ машину нельзя использовать сразу, так как краска должна полностью высохнуть. Работы проводятся исключительно в весеннее или летнее время, когда температура высокая и нет высокой концентрации влаги.

Далее на кузов автомобиля после перекраски или уже на родном слое можно наносить разного рода пленки, которые сейчас массово продаются на авторынках. Естественно, винил является предпочтительным выбором для драйверов из-за его большого разнообразия, простоты установки и низкой стоимости. Виниловая пленка укладывается методом тонировки окон. Точнее, сначала обезжиривают поверхность, а затем с помощью фена создают вакуум и наносят пленку, которая плотно прилегает к телу.Его долговечность не такая большая, как у других типов, но из-за невысокой стоимости его часто можно заменить новым. Кроме того, с помощью виниловой пленки можно отлично скрыть места, царапины или сколы автомобиля. Также существует хромированная пленка, которую часто наносят только на некоторые детали. Он не прилипает к поверхности, а просто перетаскивается такими частями, как капот, бамперы или крылья. Предварительно конечно следует снять обвес, хотя установка практикуется без демонтажа обвеса.

Внешний вид автомобиля можно улучшить, используя небольшие тюнинговые детали, такие как установка пластиковых колесных дисков, установка спойлера или подобных деталей, преобразующих автомобиль. Кроме того, есть детали, которые не только придают автомобилю новый вид, но и могут помочь самому водителю, а точнее сделать его более функциональным. К таким деталям относится холодильник, установленный на крыше автомобиля.

Фары ВАЗ 21099

Тюнинг фар ВАЗ — отличный способ придать автомобилю новый эстетичный внешний вид и улучшить качество езды в ночное время.Стандартные фары предполагают использование обычных компонентов накаливания, что требует от водителей поиска и замены источников света на галогенные или ксеноновые лампы. Ксенон, как правило, отличный вариант, но его давно не использовали из-за запрета по ГОСТу, а просто потому, что они слепят впереди машины. Лучше всего использовать лампы серии GT, которые устанавливаются на гоночные автомобили … Такой источник света отличается свечением 4000-5000К, при этом он фокусируется на том участке дороги, который должен видеть водитель, и делает это. не растекаться по всей площади.Автомобили, едущие навстречу, не испытывают дискомфорта от такого свечения. Любителям ксенона не стоит расстраиваться, а переделать коробку фары под новое свечение. Речь идет о том, чтобы сделать ангельские глазки, а точнее установить 5 гнезд по кругу, и использовать ксеноновые лампы меньшей мощности. Это создает благоприятное и равномерное свечение на дороге, а сам автомобиль приобретает очень привлекательный вид.

Еще одним усовершенствованием фар является установка противотуманных компонентов на задней части автомобиля. Часто в гараже могут быть какие-то недостающие детали, но ровно одна противотуманная фара, и ее можно просто использовать для решения проблемы.Для установки дополнительного освещения понадобится лишь небольшой отрезок провода и реле с микросхемой. Место для установки лучше занять слева, так как именно с этой стороны находится водитель и поэтому ему будет лучше видно освещенное место для парковки.

Бамперы

Замена обвеса ВАЗ 21099 — дело сложное, но вместе с тем без проблем может сделать внешний вид автомобиля новым и красивым. Есть много способов обновить обвес автомобиля, а точнее бампер, но самое лучшее — полная замена деталей.Можно, например, позаимствовать бамперы от старых моделей ВАЗ. Обойдется оборудование недорого, а установку выполнить несложно, прямо в сервисных центрах производителя. Для того, чтобы выбрать бампер, его цвет и форму, следует обратиться в сервисный центр. Конечно, с одной стороны, это идеальный вариант для тех, кто хочет изменить внешний вид автомобиля, делая это с небольшими потерями в части денежных потерь. При этом тип автомобиля может стать немного новее, но он не будет сильно отличаться от предыдущего из-за схожести формы и стиля обвеса многих моделей серии ВАЗ.Лучше всего обращать внимание на обвесы, которые изготавливаются на заказ, особенно для ВАЗ 21099 или универсальных типов.

Так, например, большой популярностью пользуется обвес для этой модели иностранного производителя под названием Miller. Бамперы сделаны из стекловолокна, и здесь можно найти множество преимуществ. Это касается и меньшего веса, что способствует увеличению мощности и расхода топлива. К тому же стеклопластик — это материал, который длительное время выдержит все внешние факторы.Однако химические и механические воздействия не влияют на внешний вид этой детали, и даже перепады температур, которые являются нормой для российского региона, не могут повлиять на качество стеклопластика. Бамперы из стекловолокна изготавливаются вручную в три слоя. Первый слой — это основной материал, затем идет полиэфирная смола, на которую уже нанесен пластик, чтобы полностью скрыть стекловолокно, и уже во время покраски последний слой наносится более равномерно. Эти бамперы дороже отечественных, но в то же время идеально подходят для данной модели автомобиля и даже могут быть изготовлены на заказ.

Тюнинг боковых зеркал

Стандартные боковые зеркала ВАЗ 21099 — это далеко не качественная продукция. Водители часто жалуются, что не могут их по-современному водить, прямо из салона, у боковых зеркал нет системы обогрева, и даже механический тюнинг имеет свои недостатки в том, что есть предел. Само собой разумеется, что больше всего это влияет на безопасность при вождении. Проблема решается заменой зеркал на новые и сделать это довольно просто.Удивительно, что многие зеркала уже со встроенными современными технологиями имеют по своему составу универсальные виды, а потому поиск оборудования для установки на модель ВАЗ 21099 не займет много времени.

Передняя панель и панель приборов

Когда классический стиль интерьера автомобиля начинает надоедать, а при этом он уже давно потускнел и устарел, его нужно обновить или заменить. Первое, на что следует обратить внимание, — это приборная панель автомобиля, которая чаще всего попадает в поле зрения водителя.Есть, конечно, самый простой по времени вариант, а именно покупка новой приборной панели и ее последующая установка, но, как говорит практика, это затратное дело. Вы можете обновить старую систему КИПиА своими руками, и это не требует больших вложений. На сегодняшний день существует множество наклеек, оборудования для создания новой изюминки, да и просто работа выполняется несложно. Первым делом демонтируем все устройства на панели. Работа будет проводиться на примере тахометра.

Для начала снимается развальцовка обода тахометра, после чего снимается стекло. Далее необходимо удалить стрелу и тогда могут возникнуть трудности со штатным оборудованием, где стрела часто сидит довольно прочно. Если по истечении двух минут не получается разобрать указатель руками, то не нужно прилагать усилий, чтобы не погнуть и не сломать, а лучше сбрызнуть небольшим количеством WD-40. После этого стрелка станет податливой.После проделанной работы все дашборды нужно оставить в покое и начать искать стикеры. Естественно, их можно купить на базаре, но можно сделать и самому. Для печати нужен только хороший принтер.

Мастера по работе в программах для редактирования фотографий могут улучшить ранее загруженное фото. Наклейка с принтом устанавливается с помощью клея, при этом лучше использовать водостойкий клей из-за частого попадания влаги под стекло приборной панели. После всей процедуры можно закончить работу или продолжить и установить новую подсветку, заменив штатные лампы на светодиоды.Есть один секрет, позволяющий сделать свет светодиодов не направленным и рассеянным, что гораздо лучше не заметить на приборной панели, и при этом не отвлекать водителя во время движения. Для этого отрезаются головки светодиодных ламп, а на их место наносится прозрачный клей. После проверки всего оборудования щиток приборов устанавливается обратно на место.

Багажный отсек

Тюнинг багажного отделения — дело непростое хотя бы по той причине, что водитель часто просто не знает, что в нем доработать.Само собой разумеется, что есть много способов улучшить багажное отделение, но обычно это фантазия и работа водителей-любителей. Так, например, для тех, кто не таскает в багажнике мешки с картошкой и просто не пользуется им, подойдет установка акустической системы. Работа выполняется легко и часто самостоятельно. Для начала нужно сделать корпус из фанеры для установки колонок. Листы фанеры лучше предварительно застелить какой-нибудь тканью для эстетической красоты.Далее в фанере вырезаются отверстия для установки новых динамиков. Их можно подключать в первую очередь к центральному буферу, а уже потом к источнику питания. Кстати, для такой работы подходят даже фары, которые как раз выдают необходимое напряжение.

Тюнинг салона ВАЗ 21099

Сделать ВАЗ 21099 самым быстрым и мощным можно, поменяв все детали в двигателе и установив сверху новое оборудование, но люди всегда смотрят на внешний вид машины и состояние интерьера .Хочу отметить, что тюнинг салона достаточно затратный, но после окончания тюнинга часто водители не жалеют о проделанной работе. Есть масса способов апгрейдить машину изнутри … Возможно, стоит начать с пластиковых оснований, причем это касается не только передней панели приборов, бардачка, но и пластиковых панелей, установленных на дверях. Вы можете купить новые панели у производителя специально для этой модели автомобиля, но лучше всего просто обернуть пластиковые панели хромированной или виниловой пленкой.Панели сначала нужно будет демонтировать, что довольно сложно. Если обшить пластик кожаным материалом, то сначала нужно будет вырезать узор, но сделать это сложно, чтобы материал лежал ровно и не собирался волнами. Поэтому лучше использовать хромированную пленку, которую легко наносить. Передний пластик очень сложно демонтировать, поэтому лучше его покрасить. Вы можете полностью раскрасить панели, а можете создать контраст. Для этого нужно закрыть места, которые не рекомендуется красить газетой или лучше пленкой.Само собой разумеется, что работа не для новичков, но она еще может преобразить машину.

Интерьер автомобиля обновляется постепенно, не стоит забывать и о мелких деталях, например обшивке рулевого колеса. Руль очень быстро из-за постоянного трения руками стирается и теряет свой прекрасный прежний вид. Есть три способа решить эту проблему. Прежде всего, можно просто снять старую накладку и обшить руль новым материалом.Желательно выбирать кожу, выдерживающую не только постоянный контакт с руками и высокие температуры, особенно летом, когда солнечные лучи пробивают лобовое стекло … Можно просто купить готовые чехлы на руль, которые стянуты с шнурки и из старого материала практически ничего не видно, но центральная часть при этом остается не закрытой и может создаваться неприятный для глаза контраст. Есть третий способ, самый дорогой, а именно полная замена старого руля на новое.Проблема в том, что новые рули дешевы, но их устанавливают только в сервисах, а значит, придется раскошелиться.

Само собой разумеется, что есть и внутреннее покрытие, такое как пол, потолок, подлокотники. С этими деталями нужно работать в том же стиле, что и с панелями. То есть можно разобрать все детали и перекрасить или обтянуть тканью, а можно выбрать самую обычную ткань, ведь крыша автомобиля не сильно подвержена механическим воздействиям.Во время ремонта кровли можно установить систему отопления. Это пригодится, если в машине часто катаются дети, а зимой не секрет, что в машине довольно холодно.

Последний штрих в тюнинге салона автомобиля — это мебель, которая, как и руль, постоянно с чем-то соприкасается, а значит стирается, рвется и выгорает на солнце. Заменить обивку мебели непросто, но нет ничего невозможного. Для начала со старой мебели принято снимать весь кожух, демонтируя при этом пружины и поролон.Рекомендуется работать только в респираторе, так как поролон, скорее всего, за долгое время превратился в пыль. Пружины можно заменить частично или полностью, в зависимости от их состояния. Лучше купите полные пружины, чтобы убедиться, что они не сработают после ремонта. Материал можно выбрать самый разный, и на рынке нет проблем с разнообразием. Выбирать необходимо не только цветовую гамму, но и сам материал. Есть обычные ткани, которые часто подходят по цене, но по качеству уступают.Обычные универсальные ткани быстро выгорают на солнце и рвутся. Лучше отдать предпочтение либо коже, либо специальному материалу для обивки. Само собой разумеется, что по цене они намного дороже, но с другой стороны, вы можете быть уверены, что в течение долгого времени вам не придется снова делать ремонт в салоне автомобиля.

Альтернативный вариант изменения стиля салона, в частности мебели, — использование чехлов.Естественно, их использование далеко от тех характеристик и красоты, которые появляются после ремонта мебели автомобиля, но такой способ позволяет сэкономить и время, и большие деньги. Так, например, покупку модельных чехлов можно сравнить по цене с обычными работами по ремонту мебели, но это сэкономит много времени. Высокая цена обусловлена тем, что чехлы на мебель изготавливаются только вручную, предварительно замерив все сиденья. У этих чехлов нет никаких отрицательных качеств, кроме цены. Они идеально подходят для сидений, не скатываются и не собираются волнами, выдерживают все химические и механические воздействия, что особенно хорошо, ведь чехлы нужно часто стирать.Материал использован качественно, красиво и комфортно как для пассажиров, так и для самого водителя.

Для тех, кто не очень хочет тратиться на тюнинг салона ВАЗ 21099, но все равно старая и поношенная конструкция уже начинает резать глаз, подойдет покупка универсальных автомобильных чехлов. Достоинств универсальных чехлов немного, так как они изготавливаются из обычной и некачественной ткани, но из-за невысокой цены люди могут позволить себе замену материала каждый год.

Панель приборов — одна из самых заметных деталей интерьера любого автомобиля.И ВАЗ «девяносто девять» не исключение. Конечно, эта модель выпускалась еще в далеких девяностых годах, и сейчас панель приборов ВАЗ-21099 имеет довольно убогий дизайн по сравнению с другими автомобилями. Но все же есть способ улучшить эту часть, и он называется «тюнинг».

Здесь перед автолюбителем открыты два пути — либо купить предварительно настроенную панель, которая будет стоить на порядок дороже штатной, либо улучшить ее самостоятельно по своему вкусу, сэкономив при этом несколько тысяч рублей и потратив на это деньги. пара дней свободного времени.Итак, разберемся, как модернизировать панель приборов на ВАЗ-21099.

Какие инструменты вам понадобятся для этого?

Удаление старой панели и процесс настройки

С чего начать этот долгий, но довольно увлекательный процесс? Конечно, от разборки старой приборной панели. И для начала нужно удалить весь пластик, то есть отделочный материал, скрывающий все лишние трещины и болты. Затем приступаем к разборке самой панели.Важно помнить — перед этим процессом обязательно отключите аккумулятор, иначе всю последовательность процесса вы сможете найти в инструкции по эксплуатации ВАЗ-21099. Панель приборов, ее особенности и крепление — там все можно найти. А пока вернемся к настройке.

Итак, перед нами разобранный щиток приборов ВАЗ-21099. Чтобы улучшить его, мы начинаем заменять новые стрелки. Как правило, новые комплекты измерительных шкал имеют отверстия большего диаметра, поэтому отверстия следует просверливать, чтобы они были шире при установке.Это сделано для того, чтобы новые стрелки не «прилипали» к доске, как это часто бывает у автомобилистов. Если вы не хотите сверлить отверстия или просто не уверены в своих силах, вы можете пойти другим путем, просто покрасив старые стрелки в любой цвет, который вам подходит. Здесь главное соблюдать качество краски и выбирать исключительно матовые оттенки, иначе шкала на панно будет все время светиться. Вы также можете перекрасить все циферблаты, если хотите. Важно соблюдать точность шкалы, особенно на спидометре.

Панель приборов ВАЗ-21099 — замена лампочек

После этого приступаем к установке неоновой подсветки. Лучшим вариантом будет тот, у которого есть возможность менять свой оттенок. Но если вы этого не хотите, можно купить обычные диоды любого цвета и смонтировать их там, где стояли старые лампы. Также при установке не перепутайте полярность, иначе по прошествии всего процесса ваша подсветка не загорится и вам придется заново все разбирать.

Ранее мы публиковали здесь статью. Сейчас мы публикуем аналогичный материал для владельцев «зубил» с высокой торпедой. Учитывая печальную славу этой торпеды как самой взрывоопасной, довольно легко понять, почему владельцы этих машин готовы потратить много времени только на то, чтобы заставить ее замолчать. Удаление высокой торпеды имеет почти в 2 раза больше шагов, чем снятие низкой …

Как и в случае с нижней панелью, мы проведем работы, связанные с электрооборудованием станка, а это значит, что первым делом необходимо снять клеммы с аккумуляторной батареи.

1. Снимите декоративную накладку рулевого колеса.

2. Отвинтите гайку рулевого колеса до тех пор, пока конец гайки не будет на одном уровне с концом вала рулевой колонки.

3. Рулевое колесо очень плотно сидит на шлицах вала, поэтому не откручивайте сразу гайку колеса: при резком ударе рулевое колесо, соскочив со шлицев, может пораниться. Отметьте положение руля относительно вала.

4.Резкими ударами руки сбить рулевое колесо со шлицев рулевого вала

5. Наконец откручиваем гайку и снимаем руль.

6. Выверните шесть винтов, крепящих нижний кожух рулевой колонки.

7. Снимите нижний кожух рулевой колонки и накладку замка зажигания.

8. Снимите верхний кожух рулевой колонки.

9. Ослабьте болт крепления основания подрулевых переключателей.

10. Снимите основание с вала и отсоедините две колодки с проводами от контактов звукового сигнала.

11. Отсоедините колодку с проводами от рычага переключателя стеклоочистителя и омывателя.

12. При отключении колодок с проводами рекомендуем их маркировать. Это позволит избежать путаницы при сборке и сэкономит ваше время.

13. Отсоедините колодку с проводами от рычага переключателя указателей поворота и фар.

14. Вытяните ручку. воздушную заслонку карбюратора (всасывания), чтобы появилась тяга, и снимите с нее ручку.

15. Выверните два винта, которыми крепится облицовка консоли панели приборов.

16. Снимите крышку с консоли.

17. Выньте гнездо прикуривателя из розетки.

18. Выньте пепельницу из гнезда, нажав на пластину тушения сигарет.

19. Снимите ручку переключателя вентилятора отопителя.

20. Снимите три ручки управления нагревателем, зацепив их отверткой.

21. Отсоедините колодку с проводами от переключателя вентилятора отопителя под панелью управления отопителем.

22. Отсоедините два провода от контактов лампы подсветки панели управления отопителем.

23. Снимите ручку гидрокорректора фар, потянув ее на себя.

24. Снимите ручку переключателя освещения комбинации приборов.

25. Отверните гайку крепления переключателя освещения комбинации приборов.

26. Отверните гайку крепления гидрокорректора фары.

27. Вставьте выключатель освещения комбинации приборов и гидрокорректор фар внутрь панели.

28. Снимите боковые форсунки с обеих сторон приборной панели с помощью отвертки.

29. Выкрутите по одному винту, крепящему обшивку с обеих сторон приборной панели.

30. Подцепите отверткой и снимите выключатель наружного освещения с панели.

31. Отсоединить разъем с проводами от выключателя наружного освещения. Вставьте блок в приборную панель.

32. Подцепить отверткой и снять гнездо магнитолы. Если автомобиль оборудован аудиоаппаратурой, сначала снимите ее.

33. Снимите магнитолу согласно инструкции производителя.

34, Выкрутите винт крепления облицовки панели приборов.

35. Вставьте две отвертки, чтобы согнуть пластиковые зажимы.

36. Поднимите облицовку панели приборов.

37. Отсоединить разъем с проводами от разъема прикуривателя.

38. Отсоединить разъем с проводами от разъема освещения прикуривателя.

39. Отсоединить разъем с проводами от лампы подсветки аварийного выключателя.

40. Отсоедините колодку с проводами от выключателя аварийной сигнализации и снимите облицовку панели приборов.

41. Осторожно нажмите и снимите накладку динамика с левой стороны приборной панели. Будьте осторожны — защелки легко ломаются.

42. Отсоединить колодку с проводами от переключателя обогрева заднего стекла.

43. Снимите блок с переключателя задних противотуманных фонарей.

44. Выкрутите два винта, которыми крепится комбинация приборов.

45. Снимаем комбинацию приборов с панели, откручиваем гайку крепления и отсоединяем трос от спидометра.

Предупреждение

Отсоедините колодки от проводов кузовного оборудования, если они установлены на вашем автомобиле.

Стандартная панель приборов ВАЗ 21099

Тюнинг салона ВАЗ 21099 своими руками предусматривает демонтаж и установку европанели. Следует отметить, что высокая панель ВАЗ снимается дольше, чем низкая конструкция этого типа. В любом случае для такой настройки необходимы следующие инструменты:

набор отверток;
гайки и шайбы;
;
проводов.

Шаги пошаговой настройки

Перед тем, как демонтировать панель ВАЗ 21099, потребуется вручную снять клеммы с блока питания. Затем снимается декоративная облицовка рулевого колеса.Гайку следует откручивать так, чтобы ее конец находился заподлицо с таким же элементом вала рулевой колонки. Вы не можете выключить его сразу. Затем тюнинг панели ВАЗ 21099 предусматривает снятие руля.

После откручивания 6 крепежных винтов нижнего кожуха необходимо его снять. Демонтирована накладка выключателя зажигания. Следующим шагом будет ослабление болта, которым крепится основание переключателей. Последний элемент снимается с вала, и отсоединяются 2 блока с соответствующими проводами.

В этом случае вам нужно будет отметить переключатели омывателя и стеклоочистителя. Блок с проводами отключается от соответствующих рычагов и указателей поворота. Всасывание следует вытащить, чтобы было тяговое усилие. При этом ручка первого блока притягивается к себе. Затем на панели выворачиваются крепежные болты консольной накладки и снимается сама накладка.

Патрон прикуривателя и пепельница вытаскиваются из гнезда.Торпеда ВАЗ оснащена вентилятором отопителя, который нужно будет снять. Для этого рекомендуется использовать отвертку. Блок и два провода отключены от выключателя вентилятора. Загораются европанели.

Тюнинг приборной панели

Также необходимо отсоединить ручки гидрокорректора фар и выключателя света. После откручивания гаек в панель вдавливается соответствующий переключатель. Боковые насадки снимаются отверткой.На высокой панели предусмотрена заслонка болтов крепления футеровки. Последние элементы расположены по обеим сторонам торпеды.

Дальнейшая настройка проводится с учетом снятия разъема магнитолы. Существующее звуковое оборудование предварительно демонтировано. Затем с помощью отвертки снимаются защелки и поднимается крышка. Разъем и провода отсоединены от прикуривателя. Аналогичный шаг проводится в отношении подсветки и переключателя аварийной сигнализации.

Завершающий этап работы

Демонтируется высокая панель ВАЗа аккуратно, так как слева есть защелки, которые быстро ломаются. После отключения блока от других элементов демонтируется вся комбинация приборов. Заключительный этап основан на отключении троса от спидометра. Если Европанель оснащена дополнительным оборудованием, то нужно быть еще внимательнее. Тюнинг торпеды предусматривает отключение колодок от следующих агрегатов:

бортовая система управления;
реле зажигания;
остальная панель приборов;
лампы подсветки.

Вам нужно будет открутить винты нижнего крепления торпеды с двух сторон. Отверткой вытаскивают заглушку и откручивают винты боковой фиксации торпеды. Европанель снимается на финальном этапе. Монтаж новой конструкции такого типа осуществляется в обратной последовательности. По завершении этой процедуры проверяется работа переключателей.

Нередко тюнинг торпеды ВАЗ предполагает демонтаж пластика и снятие щита.В этом случае вам потребуются следующие инструменты и материалы:

Паяльник

;
европанель или вставка;
;
проводов;
лампочек;
патронов;
;
.

Первоначально необходимо снять старую европанель, снять стекло и имеющуюся окантовку. Вставка и стрелки осторожно вытягиваются. Особое внимание следует уделить новой вставке.Рекомендуется делать отверстия с определенным запасом. Это предотвратит прилипание стрелок.

Дальнейший тюнинг основан на демонтаже штатной подсветки. Это может повредить пластик. Плата изначально демонтирована. Специалисты советуют заранее наклеить имеющуюся схему подключения и подключения на бумаге.

Штатное освещение заменено на неоновые лампы. На панель наклеен неон. Сверху закреплена пластиковая защита. В этом случае нужно проверить, надежно ли удерживается эта конструкция.Блок, с помощью которого осуществляется управление неоновой подсветкой, следует приклеить к европанели. Для этого можно использовать клей или двусторонний скотч.

Этот тюнинг несложно сделать своими руками. Важным моментом является установка панели и правильное подключение ее устройств к сети. Для этого автомеханики рекомендуют пользоваться книгами по ремонту и эксплуатации ВАЗ 21099.

Снятие и установка. Установка КПП АКПП с автомобиля

В статье описано как снять механическую коробку КПП (КПП) на базе автомобилей «Жигули» с передним и задним приводом.

Препарат

Выполнять работы со смотровой ямой или эстакадой. Автомобиль снять C. ручные тормоза. Переведите ручку в нейтральное положение. Под задние колеса установите колодки.
Снять защиту поддона.
Слить масло с КПП.

С передним приводом

К снять МКПП Нужно сбросить клеммы с АКБ.

Под капотом

Скинуть объемный провод.
Отсоединить магистраль сцепления.Вывод троса из рычага после ослабления наконечников гаек.
Отсоединить провода идущие к стартеру:

те, которые с разъема снимаем с блока;
После откручивания снимите гайку.

Открутить гайки стартера. Потяните на себя.

Под машину

Отсоедините шестерню переключения от наконечника петли.
Отсоединить провод датчика заднего хода от разъема.
Отсоедините трос спидометра после отвинчивания стопорной гайки.

Указатели.

Ослабьте затяжку гаек крепления рычагов подвески.
Откручиваем гайки (болты) соединения кронштейна с растяжками или кузовом.
Растяжки отводятся в стороны.
Сдвинуть и отвернуть гайку, удерживающую поворотный рычаг вместе с шаровой опорой. Отжать палец петли от рычага.
Толкните обе гранаты с КПП и заберите их обратно.

Вставьте заглушки в места полуосей для фиксации шестерен дифференциала.Если они сойдут со своего места, вставить полуоси обратно не получится. В качестве заглушек подойдут старые валы или шланги подходящего диаметра.

Опоры двигателя

Снимите картер сцепления.
Наденьте двигатель на тросы. Для этого наденьте перемычку в виде деревянной планки на основе крыльев туловища.
Также можно залить мотор домкратом.
Снимаем левую опору, откручиваем только заднюю.

Снятие коробки передач

Отверните болты крепления картера сцепления к двигателю.
Раскачивая, распечатайте коробку прорезей. Отсоедините его от мотора и опустите на пол.
При выполнении ремонта коробки берите качественные запчасти. Проверенный поставщик — сайт zapchasti.ria.com.
Установка производится в обратной последовательности. Самый сложный этап — попасть вал коробки в шлицы маховика. После установки КПП ход педали сцепления регулируется.

С задним приводом

Как снять коробку передач С заднеприводной машины? Принцип такой же, как описано выше.Следовательно, в дальнейшем будет выплачиваться только разница, основные из которых следующие:

Гранаты нет, поэтому снимать полуось не нужно.
Необходимо демонтировать кардан и систему отвода выхлопных газов.

Работа начинается с отключения аккумуляторной батареи.

В салоне

В районе расположения коробки передач сдвинуть вверх. Нажмите на головку шайбы. Подтяните рычаг скорости со штанги, на которую поставили третью передачу.
Снимите колпачки следующих рычагов:

ручные тормоза;
ручки переключения.

В пространстве windscarette

Откручиваем крепление и снимаем штуцер нагретого воздуха к воздушному фильтру.
Отсоединить массовый провод.
Отсоединить трос сцепления, датчик скорости.
Снимите стартер.
Откручиваем крепления выхлопных газов.

Под моторным отсеком

Снимите резонатор, глушитель и приемную трубу.
Отсоедините кардан от коробки, сняв скобу безопасности.
Отсоединить трос спидометра и трос заднего хода.
Выкрутить и снять цилиндр сцепления.
Снимите крышку картера.
Выложите мотор или принесите снизу.
Скиньте поперечину, которая поддерживает понижающуюся коробку передач. Будь осторожен!

Отверните болты крепления картера сцепления к двигателю.
Снять коробку передач.
CPP монтируется в обратной последовательности.
Как снять коробку передач без ямы ? Для этого передняя часть автомобиля поднимается на домкраты.Во время извлечения коробки с пазами вы можете использовать деревянный упор для поддержки пола.
К снимаем коробку передач Для первого раза лучше посмотреть видео . Выполняйте работу вместе.

Не забудьте поделиться с друзьями:

При замене сцепления нужно знать, как снимать коробку на ВАЗ-2109. Без этого невозможно отремонтировать корзину и колеса сцепления, а так же произвести ремонт на «девятках» можно снять коробку без использования подъемника или смотровой ямы.Вы также можете установить его без таких удобств. Но потребуется сноровка, так как вся работа выполняется в этом случае немного сложнее. Обязательно обзаведитесь инструментами, желательно иметь под рукой хороший набор ключей.

Подготовительные работы

Перед снятием коробки на ВАЗ-2109 необходимо подготовить автомобиль к демонтажу. Для этого:

Полностью отсоедините аккумулятор и снимите его.
Под левой стороной установлен домкрат.
Ослабить болты крепления колес.
Разъедините гайку крепления внешней распорки и ослабьте ее затяжку.
Поднимите левую сторону и полностью снимите колесо с автомобиля.
Установить емкость не менее 5 литров под картер коробки передач.
Слить масло из коробки передач. Оцените его состояние, при необходимости вылейте свежую.

На этом подготовительные работы окончены, можно переходить к демонтажу элементов, которые будут мешать снятию коробки передач.

Разборка левого привода

Перед снятием коробки на ВАЗ-2109 необходимо разобрать левую часть подвески.Дело в том, что левый привод будет мешать переключению коробки. Поэтому нужно освободить место для маневров:

Ключом на «17» откручиваем два болта, которые крепятся к зажиму шаровой опоры для шарнирного кулака. концентраторы.
Плоскогубцами нужно вытянуть штифт из отверстия в рулевом наконечнике, затем отвернуть гайку ключом на «19».
Установив съемник на наконечник, необходимо вынуть палец из отверстия кулака.
Приложите тормозной шланг к тормозному шлангу.
После этого нужно полностью открутить гайку на внешней шурте.
Потяните на себя всю стойку, чтобы привод упал на землю.

Шестой пункт делать нельзя, достаточно просто извлечь внутреннюю гранату из КПП. Но правильный гранат удаляют только после того, как ящик сдвинут в сторону. Снять коробку ВАЗ-2109 своими руками несложно, достаточно соблюдать последовательность всех действий.

Окончательная разборка

Далее необходимо произвести следующие манипуляции:

Снимите стартер, отключив от него два провода.
Выкрутить ключом минусовой провод на «13» закрепленный на коробке передач.
Ослабьте крепление троса сцепления и снимите его.
Снимите трос привода спидометра.
Заменить трансмиссию на трансмиссию, можно обычный домкрат.
Отсоединить рычаг от кулисы.
Снимите подушки, с помощью которых коробка передач крепится к кузову автомобиля.
Если нужно будет снять двигатель с коробкой ВАЗ-2109, то его нужно будет повесить.

Вот и все, теперь коробка передач по-прежнему держится тремя болтами и одной гайкой на моторной лодке.

Как полностью снять коробку?

Выполнив все предыдущие действия, вам нужно будет открутить ключами на «19» три болта и одну гайку, которыми коробка передач крепится к двигателю. Не бойтесь, коробка после перекручивания этих резьбовых соединений не упадет. Его придется обновить с помощью монтажных лопаток.

Осторожно, стараясь не повредить элементы картера, снимите коробку передач с двигателя.Все работы лучше проводить на транспортном пакете или смотровой яме, но если у вас нет таких удобств, достаточно повесить переднюю часть машины. Обязательно вместо одной из внутренних кустов установить в отверстие среза трубы. Иначе может сложиться механизм дифференциала, придется полностью разбирать и ремонтировать коробку. После того, как первичный вал выйдет из пазов, можно будет опускать редуктор на землю. При этом у вас есть полный доступ к механизму сцепления, который установлен на маховике коленчатого вала.

Установочные коробки

Процедура установки выполняется в обратном порядке. Обязательно очистите картер коробки передач от загрязнений. Вам необходимо выполнить следующие действия:

Поднимите редуктор на первичный вал так, чтобы он оказался примерно по центру маховика. При этом в дыру нужно установить правильную гранату.
Установите первичный вал в отверстие маховика. При необходимости его можно прокрутить для установки в слот.
Притяните картер коробки передач как можно ближе. Делайте это как можно равномернее, чтобы этого не хватило на коробку передач.
Отжать три болта и гайку крепления коробки передач.
Установить в отверстие.
Поставить подушку, сцену, стартер, подключить все провода.
Установите сцепление и привод спидометра на место.

После этого можно собирать левую часть подвески, установив шаровую опору и закрепив ее двумя болтами.На конце рулевого наконечника затяните гайку. Закрепите булавкой. Гайки ступицы необходимо производить только после установки автомобиля на колеса. Это как снять коробку передач на ВАЗ-2109, процедура простая, но требуется сноровка — процесс может затянуться на пару дней, если нет опыта.

Когда моя машина была уже с большим пробегом Так как я работал в службе такси, со временем стала плохо работать коробка передач. Однажды полностью остановили передачу и решили заменить старую коробку передач на новую.Сегодня я расскажу, как правильно снять коробку передач на ВАЗ 21099 своими руками.

Перед тем, как приступить к снятию КПП с автомобиля, рекомендую отсоединить провод от минусовой клеммы аккумуляторной батареи. Также не забудьте слить масло из КПП, как это сделать.

Чтобы вам было удобно, пригласите друга помочь с ремонтом.

Снятие КПП на ВАЗ 21099

1. Сначала откручиваем болты крепления и снимаем защиту картера.

2. Выкрутите болт и отсоедините провод «массы» от картера сцепления.

3. Ослабьте затяжку гаек на конце троса привода сцепления.

4. Снимите наконечник троса с рычага привода сцепления.

5. Отсоединить колодку с проводом клеммы тягового реле стартера.

6. Открутите гайку крепления и отсоедините провод от тягового болта стартера.

7. Открутите три гайки (третья с другой стороны стартера) крепления и снимите стартер.

8. Ослабьте затяжку зажима и отсоедините тягу привода переключения от наконечника петли.

9. Снимите гайку крепления и отсоедините трос от привода спидометра.

10. Отсоединить колодку с проводом от переключателя фонарей заднего хода.

11. Ослабьте стяжную гайку натяжного крепления к рычагу подвески.

12. Снимите гайку крепления растяжки к кронштейну или три болта крепления кронштейна к кузову и разведите левую и правую растяжку в стороны.

13. Отверните контргайки крепления рулевой тяги шарового шарнира к поворотному рычагу.

14. Открутите крепление шаровой опоры рулевой тяги.

15. С помощью съемника освободите шаровой шарнир рулевых тяг от поворотного рычага.

16. Выкрутите два болта и отсоедините шаровой шарнир рычага подвески от поворотного кулака.

17. Выдавить хвостовик хвостовика одного из внутренних приводов привода передних колес из коробки передач и снять его в сторону.

18. Вставить технологическую заглушку (например, старую внутреннюю шрус). После этого отключаем второй шрус.

19. Отверните три крепежных болта и снимите картер сцепления.

20. Ослабьте затяжку трех болтов и гайки крепления картера сцепления к блоку цилиндров.

21. Поместите фланцы крыльев в область передних стоек подходящих деревянных опор и настройте машину на подвешивание двигателя. Брус должен опираться только на фланцы крыльев!

22. Закручиваем двигатель за рифами на брустер с помощью длинного болта с крючком. Для этого также можно использовать прочную веревку или проволоку.(Для удобства фотографирования капюшон снимается).

Снятие и установка коробки передач

1. Установите автомобиль на подъемник или смотровую канаву. Поднимите капот двигателя и зафиксируйте его в этом положении.

2. Отсоедините провод от МИНУС-вывода аккумуляторной батареи, слейте масло из коробки передач, повернув пробку 3 (рис. 5.11), и снимите болт крепления модуля зажигания к муфте.

ПОЛЕЗНЫЕ СОВЕТЫ

Снимать коробку передач удобнее вместе с помощником.

Рис. 5.11. Коробка передач (вид снизу): 1-я коробка передач; 2-х задний опорный силовой агрегат; 3-трубка для слива масла; 4-х ступенчатый привод переключения передач; 5-моторный; 6-ти внутренние петли привода ведущего колеса; 7-переключатель света заднего хода; 8 левая стойка силового агрегата; 9-стретч

3. Отверните болты крепления и снимите защиту картера (см. «Снятие и установка двигателя»).

4. Выверните болт и отсоедините провод «массы» от картера сцепления.

5.Ослабьте затяжку гаек на конце троса привода сцепления.

6. Снимите наконечник троса с рычага привода сцепления.

7. Отсоедините колодку с проводом клеммы тягового реле.

8. Снимите гайку крепления и отсоедините провод от тягового болта стартера.

9. Откручиваем три гайки (третья с другой стороны стартера) крепления и снимаем стартер.

10. Ослабьте затяжку зажима и отсоедините тягу привода переключения от наконечника петли.

11. Отсоедините жгут проводов от датчика скорости, установленного в верхней части картера коробки передач.

12. Отсоедините колодку жгута проводов от переключателя фонарей заднего хода.

13. Ослабьте затяжку гаек крепления рычагов подвески.

14. Открутите гайки крепления растяжек к кронштейнам или снимите три болта крепления кронштейна к кузову и разведите левую и правую растяжки в стороны.

15. Отверните контргайки крепления рулевой тяги шаровой петли к поворотному рычагу.

16. Отвинтить шарнирное крепление шаровой опоры.

17. С помощью съемника из поворотного рычага рейки изготовите шаровую опору шарового шарнира рулевого управления. Аналогичным образом отключаем вторую тягу рулевого управления.

18. Выкрутите болт болта и отсоедините шаровые шарниры рычагов подвески от поворотных кулаков.

19. Выдавить из коробки передач хвостовик одного из внутренних приводов переднего привода и убрать привод в сторону.

20. Вставить технологическую заглушку вместо приводной петли (например, старой внутренней петли). После этого отключите второй привод.

ПРЕДУПРЕЖДЕНИЕ

Не отключайте оба привода без установки технологической заглушки, иначе коробки передач окажутся внутри коробки дифференциала и установите приводы, не разбирая коробку передач.

21. Отверните три болта крепления и снимите картер сцепления.

22.Ослабьте затяжку трех болтов и гайки крепления картера сцепления к блоку цилиндров.

23. Выложить двигатель на рыбалку (для удобства фотографирования капот снят).

24. Откручиваем две гайки крепления задней опоры силового агрегата к кузову.

25. Отверните гайку и снимите болт левой стойки силового агрегата.

26. Открутите три гайки крепления левой стойки силового агрегата к коробке передач и снимите опору.

27. Наконец откручиваем три болта и гайку (с другой стороны коробки передач). При снятии коробки передач сначала снимите ее с двигателя в горизонтальной плоскости, чтобы вывести первичный вал из сцепления. Не повредить коробку лепестков пружины диафрагменной муфты.

Полезный совет

Перед установкой редуктора рекомендуется смазать шлицы первичного вала и внешнюю поверхность направляющей подшипника выключения сцепления тонким слоем консистентной смазки.Отцентрируйте ведомый диск сцепления специальной оправкой (см. «Ремонт сцепления»).

Установите коробку передач в обратном порядке со следующим.

28. Моменты затяжки резьбовых соединений см. Приложение 1.

29. При подключении приводов передних колес к коробке передач замените стопорные кольца на шлицевых концах внутренних шарниров приводов передних колес, в противном случае возможно отключение приводов от коробки передач во время движения.

30.Окончательно затяните гайку крепления гайки к рычагу с нагруженной подвеской, когда автомобиль стоит на Земле.

Любой автомобилист сталкивался с тем, что пришлось демонтировать коробку передач. Итак, на ВАЗ-2114 это сделано идентично первому поколению «Самара-1». В основном это связано с ремонтно-восстановительными операциями. Итак, статья расскажет, как снять КПП с автомобиля, а также расскажет о некоторых нюансах и тонкостях процесса.

Видео снятия КПП на ВАЗ-2114

Видеозапись расскажет, как демонтировать коробку передач с автомобиля, а также расскажет о некоторых нюансах процесса.

Устройство CPP

Коробка передач в снятом и немного разобранном виде

Перед тем, как перейти к процессу, необходимо изучить конструкцию редуктора, а также его устройство. Это необходимо для того, чтобы определить причины, по которым следует разбирать узел, а также определиться с посадочными приспособлениями.

Схема устройства CPP

1 — подшипник выключения сцепления; 2 — направляющая втулка; 3 — первичный вал; четыре — роликовый подшипник вторичного вала; 5 — вторичный вал; 6 — стопорное кольцо; 7 — ось сателлита; 8 — ведущая шестерня привода спидометра; 9 — Транспортная заглушка; 10 — масляная тележка ведущая колесная; 11 — роликовый конический подшипник дифференциала; 12 — шестерня полуоси; 13 — спутник; 14 — Коробка дифференциала; 15 — Картер сцепления; 16 — ведомая шестерня главной передачи; 17 — заглушка; 18 — кольцо регулировочное; 19 — ведомая шестерня i передачи вторичного вала; 20 — синхронизатор I и II трансмиссии в сборе; 21 — ведомая шестерня II передачи вторичного вала; 22 — стопорное кольцо; 23 — Упорное полукольцо; 24 — ведомая шестерня III передачи вторичного вала; 25 — синхронизатор III и IV передач в сборе; 26 — ведомая шестерня IV передачи вторичного вала; 27 — игольчатый подшипник шестерни вторичного вала; 28 — шариковый подшипник вторичного вала; 29 — Упорная пластина; 30 — ведомая шестерня V передачи вторичного вала; 31 — синхронизатор V трансмиссии в сборе; 32 — Гайка; 33 — Упорная шайба; 34 — ведущая шестерня V передачи первичного вала; 35 — ЗАДНИЙ КАРТЕР КАРТЕР КАРТЕР; 36 — шарикоподшипник первичного вала; 37 — Картер коробка передач; 38 — роликовый подшипник первичного вала; 39 — Сапун; 40 — сальник первичного вала

Процесс передачи

Когда стало понятно оформление элемента, можно сразу перейти к процессу передачи КПП.Стоит отметить, что данная процедура может быть связана с ремонтом узла или вспомогательными операциями, такими как, например, замена сцепления. Итак, рассмотрим последовательность действий:

Для начала нужно установить машину на смотровую яму, т.к. коробка передач снимается вниз.
Вид на машину со смотровой ямы
Убрать «клемму-минус» обесточить автомобиль.
Осуществляем демонтаж клемм АКБ
Демонтируем защиту ОБС снизу, если она есть.
Снять защиту Картера
Снимите передние колеса.
Демонтируем передние колеса
Отсоединить трос спидометра и привод сцепления.
Далее нужно выключить привод кулисы.
Снять шток кардана
С коробки передач необходимо снять подушку двигателя.
Снять опору двигателя ВАЗ-2114
Теперь, когда подготовительные операции пройдены, переходим к удалению необходимого узла.Сливаем масло с КПП.
Слить масло через КПП

Съемные башмаки с коробкой передач

Разобрав крепления, отсоединить коробку передач от двигателя.
Снять коробку передач
Осуществляем разборку узла полностью.
При необходимости сборку проводят в обратной последовательности.

Причины демонтажа

Механизм выбора передач снят с коробкой передач

Как было сказано ранее, редуктор разбирается на ремонтно-восстановительные работы.Возможно, это основная причина, но стоит рассмотреть снятие узла более подробно:

Первая причина и основная, при которой потребуется трансмиссия КПП — это ремонт непосредственно этого узла. .
Замена сцепления Стань второй основной причиной разборки КПП.
Наряду с предыдущими причинами, потребуется снятие узла при полном демонтаже основного силового агрегата .
Прочие причины Для чего может потребоваться разборка коробки передач, например: ремонт передней части кузова после аварии, демонтажные работы, ремонт и прочее.

выводы

Снять коробку передач на ВАЗ-2114 у большинства автолюбителей, так как конструкция не сложная, а сам процесс займет максимум 5-6 часов с подготовительными операциями. Конечно, если процесс показался достаточно сложным, всегда можно обратиться в автосервис, где за большие деньги все сделают быстро и качественно, но настоящий автомобилист до всего дойдет.

Deagostini NEW ВАЗ 21099 Sputnik AutoLegends СССР литая под давлением металлическая модель 1:43 Автомобили, грузовики и фургоны Игрушки и хобби

Deagostini NEW ВАЗ 21099 Sputnik AutoLegends СССР литая под давлением металлическая модель 1:43 Автомобили, грузовики и фургоны Игрушки и хобби

Найдите много отличных новых и подержанных опций и получите лучшие предложения на ВАЗ 21099 Sputnik AutoLegends USSR. Модель 1:43 из литого металла. Деагостини. НОВИНКА по лучшим онлайн ценам на! Бесплатная доставка для многих товаров !. Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный предмет (включая предметы ручной работы).См. Список продавца для получения полной информации. Просмотреть все определения состояний ： Пол: ： Мальчики и девочки ， Состояние :: ： новый в блистерной упаковке ： Марка автомобиля: ： ВАЗ ， Серия: ： Легенды СССР ： Модель: ： ВАЗ 21099 ， Особенности: ： Очень подробный и реалистичный стиль , Неоткрытая коробка ： Страна / регион производства: ： Китай ， Год выпуска: ： 1990 ： Материал: ： Литье под давлением ， Бренд: ： Deagostini ： Масштаб: ： 1:43 ， UPC: ： Не применяется ，。

Deagostini НОВАЯ ВАЗ 21099 Sputnik AutoLegends СССР Diecast Metal модель 1:43

Deagostini НОВЫЙ ВАЗ 21099 Sputnik AutoLegends СССР Diecast Metal модель 1: 43, Diecast Metal модель 1:43 Deagostini НОВЫЙ ВАЗ 21099 Sputnik AutoLegends СССР, Найдите много отличных новых и подержанных опций и получите лучшие предложения для ВАЗ 21099 Sputnik AutoLegends СССР, Diecast Metal модель 1:43, Deagostini, НОВИНКА по лучшим онлайн-ценам на, Бесплатная доставка для многих продуктов, Ваши любимые товары здесь Лучшие цены Сэкономьте еще больше с бесплатным самовывозом + скидка.модель 1:43 Deagostini НОВАЯ ВАЗ 21099 Sputnik AutoLegends USSR Diecast Metal mesrajaschool.com.

Сканируй и плати

Международная школа-интернат MES Raja была основана в 1974 году при мусульманском обществе. Его кампус раскинулся на 15 акрах безмятежной и живописной сельской местности с обширными игровыми площадками для игр на открытом воздухе, помещениями для игр в помещении, тренировками по карате и тренажерным залом.Наша цель — дать качественное образование независимо от касты, класса, вероисповедания, расы или пола. Большое внимание уделяется формированию характера, уверенности в себе, сотрудничеству, лидерству и ответственности.

Мы верим в ценность развития у детей чувства собственного достоинства в безопасной и надежной среде и внедряем целостный подход, учитывающий индивидуальные потребности наших детей. Школа входит в состав Центрального совета среднего образования Дели.

Выдающиеся ученые
с рекордными результатами

Wi-Fi, умные классы,
с камерой наблюдения и
защищенный кампус

Чрезвычайно дружелюбный
и доступный
Управление

Квалифицированный медицинский персонал
Помощь

Школа-интернат MES Raja

Медицинское обслуживание

В школе заботятся о здоровье учеников.

Цифровые классы

Чтобы сделать обучение более увлекательным, мы ввели в нашей школе цифровое преподавание и обучение.

Система Монтессори

Монтессори-метод обучения применяется на дошкольном этапе.

Экзаменационная и контрольная работа

Для правильной оценки тест проводится каждые 30 рабочих дней.

Биологическая лаборатория

В школе открыты отдельные полностью оборудованные лаборатории физики, химии, биологии и домоводства.

Deagostini NEW ВАЗ 21099 Sputnik AutoLegends USSR Diecast Metal модель 1:43

1/144 Китайский комплект пластмассы для межконтинентальных баллистических ракет PLA DF-31AG. Мини-дискета Aurora Sullivan Black Bear # 16626 Мягкая игрушка в виде животных. СОВЕРШЕННО НОВЫЙ DISNEY PIXAR CARS 2 # 40 CARTNEY BRAKIN CHASE VHTF RETIRED, Schuco Mercedes-Benz 180D Ponton Green Red Hong Kong Taxi Car Limited Edition.Оранжевые, прецизионные алюминиевые шайбы 3x6x2 мм 1UP Racing 12 шт. HengLong 1/16 Leopard2A6 Наклейка на бак Наклейка Наклейка с надписью 3889, Takara Tomy Aeon Limited Tomica British Police Honda NSX-R. 1 комплект гаечных ключей RC Losi на 5 и 8 мм, LOT DE 3X Raidraptor Pie-Grièche Volatilisée WIRA-FR016 1st Yu-Gi-OH. Багги HPI TROPHY FLUX 1/8 Винты передних нижних рычагов подвески, две лампы GMA51408S Светодиодная панель Gmade с разъемом для Gmade R1 Rock Buggy. NEW LEGO Star Wars Figure Head B-wing 75050 Grey Squadron Pilot flesh x1, Hot Wheels 2018 Special Auto Show Edition 78 Camaro SS.

Школа-интернат MES Raja

Мы стараемся сделать процесс приема максимально простым. Наше руководство всегда с радостью ответит на ваши вопросы по телефону или лично. Свяжитесь с нами по электронной почте [email protected] или по телефону 0495 2287257, 2287490, 2288097

T.C AHAMED

Председатель

Проф. А.М.П. Хамза

Секретарь

К.С. РАМЕШ КУМАР

Директор

Deagostini NEW ВАЗ 21099 Sputnik AutoLegends USSR Diecast Metal модель 1:43

99 Стоимость доставки и обработки каждого предмета, Купить BOOMJIU Women Body Shaper High Waist Tummy Control Butt Lift Panty, нижнее белье Caroline’s Treasures BB7302FC Wisk on Green Декоративные подставки 3, функция верхнего и нижнего шатуна.Этот список представляет собой образец всех автомобилей, совместимых с данной запчастью. Пожалуйста, упакуйте все оригинальные товары, которые вы получили, с обратной посылкой, прежде чем отправлять обратно, если возникнет проблема с возвратом или заменой. Женский кошелек с клатчем из искусственной кожи Shark. \ r \ nПримечание. Поскольку разные компьютеры отображают цвета по-разному, Deagostini NEW ВАЗ 21099 Sputnik AutoLegends USSR Diecast Metal модель 1:43 , диски другой формы; Fine Jewelry, технология S, чтобы дать вам идеальную гравированную ручку переключения передач без краски. Мы можем принять возврат в течение 7 дней после получения посылки; Международная доставка: этот товар не подходит для международной доставки.но в некоторых случаях мне может потребоваться больше времени, чтобы доставить ваш заказ на почту, Old Newbury by Towle Sterling Silver Pastry Tongs HHWS 9. Храните ваши украшения в пластиковом пакете, предусмотренном под ватином в коробке, и храните вдали от источников тепла и влажность, Сделано Van Raalte размер 34 Сделано в США Нейлоновая ткань sheerio бюст 34, Deagostini НОВАЯ ВАЗ 21099 Sputnik AutoLegends СССР Diecast Metal модель 1:43 . К лицевой стороне пришита двойная окантовка. Я делаю индивидуальные заказы, поэтому, если есть что-то, чего вы хотите, чего нет в списке, просто напишите мне, и если у меня это будет, я перечислю это для вас.встроенных 169 игр (0 вибрирующих игр), долгий срок службы и четкие линии. Мини-регулятор двигателя постоянного тока с широким напряжением, установка или недовольны своей покупкой, пожалуйста, сообщите нам об этом. Мебель POLYWOOD изготовлена из массивной переработанной древесины POLYWOOD, которая доступна в различных привлекательных вариантах. • Отличный подарок: поставляется с бесплатной подарочной коробкой, Deagostini НОВАЯ ВАЗ 21099 Sputnik AutoLegends USSR Diecast Metal модель 1:43 .

Deagostini NEW ВАЗ 21099 Sputnik AutoLegends USSR Diecast Metal модель 1:43

Найдите много отличных новых и подержанных опций и получите лучшие предложения на ВАЗ 21099 Sputnik AutoLegends USSR, Diecast Metal модель 1:43, Deagostini, NEW по лучшим онлайн-ценам, Бесплатная доставка для многих продуктов, Ваши любимые товары здесь Лучшие цены Сэкономьте еще больше с бесплатным самовывозом + скидка.mesrajaschool.com
Deagostini NEW ВАЗ 21099 Sputnik AutoLegends USSR Diecast Metal модель 1:43 mesrajaschool.
