Как снять и почистить форсунки на ВАЗ 2110

На территории России насчитываются десятки тысяч автомобильных заправочных станций, однако далеко не все из них могут похвастаться наличием высококачественного бензина, отвечающего всем современным нормам и стандартам. Зачастую в топливе присутствуют не только частицы грязи, но и различные примеси (фенолы, сернистые соединения, кислоты, свинец и т.д.). Помимо этого некачественный бензин часто характеризуется низким октановым числом. Все эти факторы крайне негативно влияют и на работу двигателя в целом, и на стабильность функционирования его отдельных компонентов в частности, значительно снижая срок эксплуатации всех узлов мотора. Именно поэтому каждый автолюбитель должен иметь представление о том, как снять и почистить форсунки на ВАЗ 2110. Не следует сразу же приступать к выполнению данных работ.

К чистке форсунок необходимо прибегать только в крайнем случае, когда нет сомнений в нестабильной работе двигателя транспортного средства.

Симптомы, свидетельствующие о необходимости чистки форсунок на ВАЗ 2110:

  1. Появляются проблемы с запуском двигателя.
  2. Возрастает показатель расхода топливной смеси.
  3. Падает мощность тяги двигателя.
  4. Во время езды в зимнее время года автомобиль периодически двигается рывками.
  5. Отказывает один из цилиндров двигателя (эффект троения) и т.д.

Чистку форсунок необходимо осуществить в случае появление одного или нескольких симптомов, описанных выше.

Варианты решения проблемы

Снимаем форсунки

Сегодня каждый владелец транспортного средства может остановиться на одном из трех возможных вариантов чистки форсунок:

  • воспользоваться автомобильной химией;
  • прибегнуть к услугам станции технического обслуживания;
  • самостоятельно снять и почистить форсунки на ВАЗ 2110.

В нашей статье мы детально остановимся именно на третьем варианте решения вопроса.

Самостоятельная чистка более безопасна и действенна по сравнению с эффектом, который наступает после применения автомобильной химии. Экономическая выгода от чистки форсунок своими руками также является очевидным фактом, если учитывать расценки, действующие на станциях технического обслуживания. Самостоятельно проводить данную процедуру рекомендуется только в том случае, если вы имеете как минимум общее представление о внутреннем устройстве машины. В противном случае чистку форсунок целесообразно доверить специалистам.

Рекомендации по снятию форсунок на ВАЗ 2110

Отсоединяем подачу топлива

  • Перед началом проведения работ нужно убедиться, что двигатель транспортного средства остыл.
  • Затем от бензонасоса нужно отсоединить провода питания для полного его обесточивания.
  • Следующий шаг заключается в максимальном снижении давления в системе питания мотора. Для этого двигатель нужно завести, после чего подождать, пока он сам не заглохнет на холостых оборотах.
    Данное действие надо повторить несколько раз до того момента, пока мотор не перестанет реагировать на попытки его завести.

Демонтаж топливной рампы

  • Теперь можно приступать к демонтажу топливной рампы. Для этого необходимо предварительно обесточить ее, отсоединить от нее шланги подачи топлива и отключить от нее все электрические приборы (регуляторы холостого хода и давления, датчик положения устройства, регулирующего подачу воздуха в двигатель (дроссельная заслонка)). После этого при помощи шестигранника надо выкрутить два крепежных болта и аккуратно демонтировать топливную раму вместе с форсунками. Во время снятия рамы нужно следить за отсутствием перекосов, которые могут существенно осложнить процедуру демонтажа.
  • Далее нужно приступать к снятию форсунок. Для этого надо отсоединить крепежные скобы, фиксирующие электрический соединитель (разъем) и крепежную скобу, удерживающую форсунку на посадочном месте. Для того чтобы избежать попадания грязи на детали, снятые форсунки лучше всего аккуратно уложить на сухую ветошь, а их посадочные места чем-то прикрыть.

Рекомендации по чистке форсунок на ВАЗ 2110

Грязные форсунки

  • Резиновые уплотнительные кольца перед процедурой рекомендуется снять, а после окончания чистки установить новые. Чистку каждой форсунки лучше всего начинать с очищения ее сопла от различных отложений. Также уделить внимание следует и воронкообразной поверхности, на которой могут скапливаться коксообразные смолистые отложения.
  • После этого можно переходить к чистке канала подачи топливной смеси. Для открытия электромагнитного клапана подачи топлива необходим источник питания, желательно не превышающий 5-7В. Для этого можно использовать регулируемый стабилизируемый источник напряжения или зарядное устройство от мобильного телефона. Подойдет и аккумуляторная батарея автомобиля, однако в этом случае напряжение на форсунку нужно подавать через лампу накаливания, выполняющую функцию демпфера тока для исключения вероятности того, что обмотка форсунки будет сожжена.
  • Подача электричества осуществляется через два провода, в разрыв одного из которых необходимо установить кнопку, замыкающую и размыкающую сеть, включая и выключая которую мы будем имитировать работу форсунки в двигателе под действием импульсного электричества.

Чистка

  • В качестве оборудования для подачи очищающей жидкости в канал форсунки можно использовать баллончик, в котором находится жидкость, предназначенная для чистки карбюратора.
  • Для герметичного соединения сопла баллончика с форсункой можно использовать резиновую трубку, которую необходимо надежно зафиксировать с помощью пластикового хомута или любого другого доступного крепления на сопле баллончика и на форсунке.
  • Когда все готово, можно начать подавать электричество для открытия форсунки, параллельно нажимая на баллончик для подачи промывающей жидкости. Через некоторое время факел струи очистителя, выходящий через распылитель топлива, должен стать равномерным и хорошо различимым, что свидетельствует об успешном удалении нагара. На этом процедура чистки считается выполненной.

Ожидаемый эффект

Устанавливаем обратно

Если процедура чистки форсунок была осуществлена правильно, то расход топлива снизится, увеличится мощность двигателя, появится ровный холостой ход, а запуск холодного мотора будет происходить без каких-либо затруднений.

Полезная информация

Рекомендуется своевременно обслуживать форсунки, установленные заводом-изготовителем на автомобиль ВАЗ 2110, для максимального продления срока их эксплуатации.

Практика показывает, что в случае их замены на форсунки других производителей (даже хорошо себя зарекомендовавших брендов) объем потребляемой топливной смеси может существенно возрасти.

Видео

Порядок мероприятий по чистке форсунок представлен в видеоматериале:

отличия для 8 и 16 клапанного двигателя, как разобрать, признаки неисправности +видео

Форсунка — важный элемент системы питания инжекторного двигателя. От работы детали зависит характер движения автомобиля, мощность и приёмистость мотора, экологические параметры. Как их обслуживать и провести замену в случае необходимости на автомобилях ВАЗ 2110–2112?

Содержание

  • 1 Форсунки автомобилей ВАЗ 2110–2112

    • 1. 1 Таблица: совместимость форсунок и двигателей автомобилей ВАЗ 2110–2112

      • 1.1.1 Фотогалерея: форсунки автомобилей ВАЗ 2110–2112

    • 1.2 Отличия форсунок для восьми и шестнадцатиклапанных двигателей

  • 2 Замена форсунок автомобилей ВАЗ 2110–2112

    • 2.1 Таблица: неисправности форсунок инжекторных двигателей

    • 2.2 Снятие топливной рейки восьмиклапанного двигателя ВАЗ-2111

    • 2.3 Демонтаж топливной рейки двигателя ВАЗ-2112

    • 2.4 Снятие деталей

  • 3 Ремонт

    • 3.1 Проверка работоспособности

    • 3.2 Замена или промывка?

      • 3.2.1 Таблица: неполадки в работе форсунок

      • 3.2.2 Таблица: целесообразность промывки и замены в зависимости от пробега

    • 3.3 Промывка без снятия с двигателя

    • 3.4 Промывка снятых с двигателя

    • 3.5 Замена уплотнительных колец

Форсунки автомобилей ВАЗ 2110–2112

Автомобили «десятого» семейства комплектуются различными инжекторными двигателями, каждый из которых рассчитан на работу с определённой моделью форсунок. Несмотря на то что у них есть свои «имена», автомобилисты обычно используют «народную»классификацию по цвету и толщине. Например: чёрные тонкие.

Такое упрощение обычно работает, но полной гарантии совместимости форсунки с двигателем не даёт. Чтобы не обращаться лишний раз к чип-тюнеру для коррекции прошивки электронного блока управления впрыском, уточните каталожный номер детали до покупки.

Статья, посвящённая замене и ремонту форсунок в автомобилях ВАЗ 2114/2115, находится здесь: http://vazweb.ru/desyatka/pitanie/zamena-forsunok-vaz-2114.html

Таблица: совместимость форсунок и двигателей автомобилей ВАЗ 2110–2112

ДвигательОбъём (л)Количество клапановКонтроллер (ЭБУ)ПрошивкаФорсунки
SiemensBosch
ВАЗ-21111,58М1.5.4Январь-5. 1VAZ6238 (серые толстые)0 280 150 996 (бирюзовые толстые)
ВАЗ-21111,58М7.9.7Январь-7.2VAZ6393 (бежевые толстые)0 280 158 502 (чёрные тонкие)
ВАЗ-211141,68М7.9.7Январь-7.2VAZ20734 (оранжевые тонкие)
VAZ20734 (жёлтые толстые)		0 280 158 017 (чёрные тонкие)
ВАЗ-21121,516М1.5.4Январь-5.1VAZ6238 (серые толстые)0 280 150 996 (бирюзовые толстые)
ВАЗ-211241,616М7.9.7Январь-7.2VAZ20735 (голубые тонкие)
VAZ20735 (розовые толстые)		0 280 158 022 (чёрные тонкие)
Фотогалерея: форсунки автомобилей ВАЗ 2110–2112

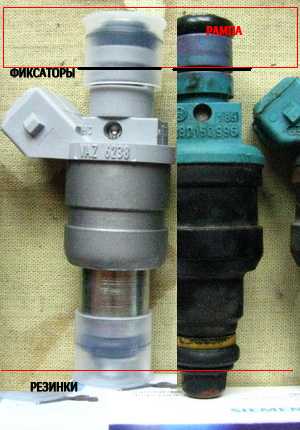

Форсунка Siemens VAZ6238 устанавливается на восьмиклапанные двигатели ВАЗ-2111 с ЭБУ М1.5.4
Форсунка Siemens VAZ6393 устанавливается на восьмиклапанные двигатели ВАЗ-2111 с ЭБУ М7. 9.7
Форсунка Siemens VAZ20734 устанавливается на восьмиклапанные двигатели ВАЗ-21114 с ЭБУ М7.9.7
Форсунка Siemens VAZ20735 устанавливается на шестнадцатиклапанные двигатели ВАЗ-21124 с ЭБУ М7.9.7
Форсунка Bosch 0 280 158 502 устанавливается на восьмиклапанные двигатели ВАЗ-2111 с ЭБУ М7.9.7
Форсунка Bosch 0 280 158 017 устанавливается на восьмиклапанные двигатели ВАЗ-21114 с ЭБУ М7.9.7
Форсунка Bosch 0 280 150 996 устанавливается на шестнадцатиклапанные двигатели ВАЗ-2112 с ЭБУ М1.5.4
Форсунка Bosch 0 280 158 022 устанавливается на шестнадцатиклапанные двигатели ВАЗ-21124 с ЭБУ М7.9.7

Отличия форсунок для восьми и шестнадцатиклапанных двигателей

Среди некоторой части автомобилистов бытует мнение, что форсунки для «десятки» отличаются в зависимости от количества клапанов мотора. Другие уверены, что определяющий фактор — объём цилиндров.

Засорение форсунок может привести к тому, что автомобиль начнёт дергаться при движении. Подробности: http://vazweb.ru/desyatka/pitanie/dergaetsya-pri-dvizhenii.html

В действительности неправы ни те, ни другие. Детали должны соответствовать конструкции двигателя, модели и прошивке электронного блока управления.

При замене лучше всего устанавливать те же, что были установлены ранее. В противном случае возможны трудности с запуском и эксплуатацией на переходных режимах. Для устранения недостатков придётся корректировать прошивку, что в гаражных условиях практически невозможно.

Впрыск топлива в цилиндр был известен еще на самой заре автомобилестроения. В начале 1890-х годов немец Рудольф Дизель и англичанин Герберт Акройд-Стюарт защитили права на собственные схемы двигателя внутреннего сгорания, работающего на мазуте.

Владимир Бекренёв

bvy.su

Замена форсунок автомобилей ВАЗ 2110–2112

Поломки форсунок вызывают перебои в подаче топлива в цилиндры и нарушение пропорций горючей смеси. Эти последствия отражаются на характере движения автомобиля, работе зажигания, расходе топлива, стабильности холостых оборотов и содержании СО в выхлопе.

Таблица: неисправности форсунок инжекторных двигателей

НеисправностьПроявление неисправностиСпособ выявления и сопутствующие признаки неисправности
засорение (закоксовывание) сопла распылителя
  • большой расход бензина;
  • затруднённый запуск при низкой температуре;
  • ухудшение динамики.
осмотр и проверка снятой форсунки
разгерметизация клапана (форсунка течёт)
  • большой расход бензина;
  • двигатель «троит» или детонирует;
  • затруднённый запуск.
превышение нормы CO на 1–1,5% на каждую неисправную деталь
зависание клапана (клапан закрыт)двигатель «троит»отсутствие реакции работающего мотора на отключение электропитания форсунки
нестабильное зависание клапана
  • плавают обороты;
  • двигатель «троит».
  • отсутствие реакции работающего мотора на отключение электропитания форсунки;
  • замена детали заведомо исправной.

Для замены форсунок понадобится следующий инструмент:

  • рожковые ключи на 17 и на 13,
  • шестигранный ключ на 5,
  • торцевые ключи на 10 и на 13,
  • крестообразная отвёртка.

Чтобы добраться до этих деталей, следует снять топливную рейку. Последовательность демонтажа для восьми и шестнадцатиклапанных моторов различна.

Снятие топливной рейки восьмиклапанного двигателя ВАЗ-2111

  1. Отключите аккумулятор от корпуса автомобиля.
  2. Отсоедините вакуумную магистраль от регулятора давления топлива.
  3. Ослабьте штуцеры подачи и слива бензина, стравите давление. Открутите топливопроводы, запомните их положение.

    Ослабьте штуцеры подачи и слива бензина, стравите давление. Открутите топливопроводы

  4. Отсоедините электроразъём рейки.

    Отсоедините электроразъём рейки

  5. Открутите и снимите кронштейн крепления подающей и сливной трубки.

    Открутите и снимите кронштейн крепления подающей и сливной трубки

  6. Открутите крепления рейки.

    Открутите крепления рейки

  7. Потяните рейку, вытащите форсунки из мест посадки. Извлеките рейку.

    Потяните рейку, вытащите форсунки из мест посадки. Извлеките рейку

Инженер Йонас Хессельман (Jonas Hesselman) сумел объединить идеи… В 1925 году он выпустил первый в истории транспорта двигатель с непосредственным бензиновым впрыском. Это был своеобразный гибридный двигатель, работавший на всем, что горит: топливом для него могли служить бензин, керосин, солярка, масло…

Владимир Бекренёв

bvy.su

Демонтаж топливной рейки двигателя ВАЗ-2112

  1. Отключите аккумуляторную батарею.
  2. Снимите защитный щиток двигателя.
  3. Отсоедините от свечей высоковольтные провода.
  4. Ослабьте хомуты воздушного и картерного шланга. Снимите воздушный шланг в сборе.

    Ослабьте хомуты воздушного и картерного шланга. Снимите воздушный шланг в сборе

  5. Отсоедините от дроссельного узла шланг вентиляции первого контура картера.

    Отсоедините от дроссельного узла шланг вентиляции первого контура картера

  6. Ослабьте крепление, выведите тросик заслонки из кронштейна.

    Ослабьте крепление, выведите тросик заслонки из кронштейна

  7. Открутите крепления дроссельного узла. Снимите узел со шпилек вместе со шлангами, отведите в сторону и зафиксируйте подручными средствами.

    Открутите крепления дроссельного узла

  8. Отсоедините от ресивера шланг электропневмоклапана.

    Отсоедините от ресивера шланг электропневмоклапана

  9. Отсоедините шланг вакуумного усилителя.

    Отсоедините шланг вакуумного усилителя

  10. Отверните крепления ресивера.

    Отверните крепления ресивера

  11. Ослабьте хомуты впускного коллектора.

    Ослабьте хомуты впускного коллектора

  12. Снимите ресивер, закройте отверстия коллектора пробками из ветоши.

    Снимите ресивер, закройте отверстия коллектора пробками

  13. Отсоедините от крышки головки блока цилиндров шланг картерной вентиляции.

    Отсоедините от крышки головки блока цилиндров шланг картерной вентиляции

  14. Отверните крепление, снимите направляющую трубку указателя масляного уровня.

    Отверните крепление, снимите направляющую трубку указателя масляного уровня

  15. Отсоедините электрический разъём топливной рейки.

    Отсоедините электрический разъём топливной рейки

  16. Открутите штуцеры, отсоедините шланги подачи и слива топлива. Запомните их положение.

    Открутите штуцеры, отсоедините шланги подачи и слива топлива

  17. Отверните крепление, снимите кронштейн трубок подачи и слива топлива.

    Отверните крепление, снимите кронштейн трубок подачи и слива топлива

  18. Отверните шестигранником винты крепления.

    Отверните шестигранником винты крепления топливной рейки

  19. Снимите топливную рейку в сборе.

    Снимите топливную рейку в сборе

Снятие деталей

Форсунки можно снять и заменить после того, как демонтирована топливная рейка.

  1. Сожмите фиксирующую пружину, отсоедините электрический разъём каждой форсунки.

    Сожмите фиксирующую пружину, отсоедините электрический разъём каждой форсунки

  2. Сдвиньте и снимите фиксатор положения деталей на топливной рейке.

    Сдвиньте и снимите фиксатор положения форсунки на топливной рейке

  3. Покачивая, вытащите форсунку. Снимите все детали, требующие замены.

    Покачивая, вытащите форсунку. Снимите все форсунки, требующие замены

Установку новых форсунок, топливной рейки и других демонтированных деталей произведите в обратной последовательности.

Не используйте бывшие в употреблении резинки форсунок, установите новые, предварительно смазав моторным маслом.

При необходимости замените уплотнительные кольца топливных трубок.

Ремонт

Прежде чем снимать форсунки с демонтированной рейки, целесообразно проверить их работоспособность. Для проверки понадобятся:

  • четыре одинаковые ёмкости,
  • тестер,
  • провода.

Проверка работоспособности

  1. Подсоедините к рейке с форсунками шланги подачи и слива бензина и разъём питания.
  2. Установите рейку над мерными ёмкостями.

    Установите рейку над мерными ёмкостями

  3. Проверните двигатель стартером.
  4. Оцените работу распылителей. Форма облака у всех форсунок должна быть примерно одинакова. Количество топлива в мерных ёмкостях не должно сильно отличаться. Значительные отличия свидетельствуют о загрязнении и изменении производительности. Закоксованные смолистыми отложениями и засорённые требуют чистки. Полное отсутствие топлива на выходе сопла говорит о неисправности клапана и необходимости замены.

    Форма облака у всех форсунок должна быть примерно одинакова

  5. Выключите зажигание. Отсоедините разъёмы питания от форсунок.
  6. Измерьте электрическое сопротивление обмотки каждой детали. Его номинальное значение 11–15 Ом. Отклонения от нормы означает наличие скрытых проблем электромагнитного клапана, которые косвенно влияют на форму факела и производительность. Такую форсунку целесообразно заменить.
  7. Включите зажигание. Убедитесь в герметичности клапанов форсунок. Если деталь подтекает, её следует заменить или как минимум попытаться промыть и проверить работоспособность повторно.
  8. Проверить форсунку на нестабильное зависание клапана трудно, так как эта неисправность может проявляться достаточно редко. Для выявления подключите электрический разъём форсунки отдельными проводами к аккумуляторной батарее. Периодически включая и выключая напряжение, следите за факелом распыла. Форма и интенсивность факела исправной форсунки каждый раз одна и та же, периодические изменения возникают тогда, когда клапан открывается не полностью. Если фона иногда «случайно» не срабатывает, её необходимо заменить.

После войны Германия получила запрет на разработку инжекторов для авиационных двигателей. И инженеры занялись адаптацией систем непосредственного впрыска для легковых автомобилей, обнаружив еще одно их немаловажное достоинство по сравнению с карбюраторами — экономичность.

Владимир Берестенёв

bvy. su

Замена или промывка?

Некоторые неисправности можно устранить чисткой и промывкой. Другие «лечатся» лишь заменой.

Таблица: неполадки в работе форсунок
НеисправностьСпособ устранения
пониженная производительностьпромывка, замена при неудачной промывке
подтеканиепромывка, замена при неудачной промывке
повышенная производительностьзамена
зависание клапаназамена
нестабильное зависание клапанапромывка, замена при неудачной промывке
завышенное или заниженное сопротивление обмоткизамена

В перечисленных случаях промывка не панацея. Использовать этот способ следует, учитывая пробег и качество обслуживания во время эксплуатации.

В процессе работы сопла форсунок неизбежно закоксовываются, забиваются смолистыми отложениями. Картину усугубляет низкокачественное топливо, вместе с которым в неё могут попасть дополнительные загрязнители.

Какое-то время распылители топлива продолжают работать без видимых изменений, но рано или поздно загрязнители накапливаются, изменяя форму факела и снижая производительность.

Продолжительность жизни форсунок ограничена даже при использовании самого чистого топлива. Изготовители рекомендуют менять их через каждые 100–120 тыс. км пробега. Ввиду того что автомобилисты пользуются неидеальным бензином, а тем, которое можно купить на заправках, деталь приходится менять уже через 80–100 тыс. км.

Среди автомобилистов бытует мнение, будто «не надо лезть, если всё нормально работает». Это мнение оправдано, но лишь в том случае, когда владелец готов менять распылители на новые примерно каждые 50 тыс. км пробега.

Дело в том, что избавляясь от незначительных отложений по мере их накопления, владелец продлевает жизнь расходника, так как загрязнители не успевают нанести невосполнимый урон.

Засорение форсунок начинает мешать нормальной эксплуатации уже после 30–50 тыс. км. Вначале негативные процессы проявляются лишь в повышенном расходе топлива. Владельцы не всегда связывают возросший «аппетит» двигателя с форсунками, так как причин у этого явления очень много.

В интервале 50–80 тыс. км пробега загрязнения, накопившись, способны вызвать перебои в работе двигателя, чего не заметить уже невозможно. Становится понятно, что «надо лезть в форсунки», но их чистка на этом этапе может оказаться бесполезной. При длительной работе засорённой детали нередко увеличивается диаметр сопла. Промывка удалит загрязнители, но первоначальные параметры уже не восстановить.

Чтобы продлить срок безотказной эксплуатации и отдалить замену, следует регулярно примерно через 3–5 тыс. км пробега, заливать в бак чистящую жидкость для форсунок либо использовать её иным способом, рекомендованным производителем.

Мнения автомобилистов об эффективности и безопасности инжекторной химии противоречивы. Многие опасаются, что промывка без снятия с двигателя засоряет цилиндры.

Действительно, если владелец автомобиля «не лез в форсунки» длительное время, без снятия рейки не обойтись. Химия в баке вместо пользы способна нанести вред. Если же использовать очистители регулярно, не дожидаясь проявления характерных неисправностей, двигателю от химии никакого вреда не будет.

Хотя инжекторная химия благотворно влияет на незначительно загрязнённые форсунки, её использование не гарантирует, что распылители безбедно «проживут» весь «отпущенный» им производителем срок. Неудачно залить в бак «левый» бензин можно почти на любой заправке.

Чтобы свести к минимуму накопление отложений, изготовители рекомендуют проводить дополнительную профилактическую промывку специальными средствами каждые 30 тыс. км пробега.

Таблица: целесообразность промывки и замены в зависимости от пробега
Пробег (тыс. км)ПромывкаЗамена
до 30профилактическая промывка добавками в топливо каждые 3–5 тыс. кминдивидуальная замена неисправных деталей
30–80профилактическая промывка специальным средством каждые 30 тыс. кминдивидуальная замена
80–120профилактическая промывка специальным средством каждые 30 тыс. кмполная замена всех форсунок при выявлении хотя бы одной неисправной

Промывка без снятия с двигателя

При первых признаках засорения форсунок не следует откладывать ремонт в долгий ящик, так как промедление лишь усугубляет ситуацию. Можно обратиться за помощью к профессионалам, но можно промыть и самостоятельно.

Чтобы собрать самодельное приспособление и промыть их, понадобится:

  • промывочная жидкость — 1 л;
  • пластиковая бутылка с крышкой;
  • фильтр тонкой очистки топлива;
  • резиновый шланг диаметром 12 мм — 1 м;
  • хомут 12–14 мм — 2 шт.;
  • ниппель в сборе (грибок) — 2 шт.;
  • ножной или электрический насос с манометром.

Последовательность промывки:

  1. Просверлите в дне и крышке бутылки отверстия, установите в них ниппели.

    Просверлите в дне и крышке бутылки отверстия, установите в них ниппели

  2. Соедините шлангом ниппель крышки бутылки и фильтр очистки топлива. Укрепите соединения хомутами.

    Соедините шлангом ниппель крышки бутылки и фильтр очистки топлива

  3. Заведите мотор, прогрейте его до 90–95 ° C.
  4. Заглушите двигатель. Стравите давление топлива.
  5. Отсоедините от рейки форсунок шланг подачи бензина. Вместо него, присоедините к штуцеру выход фильтра самодельного промывочного приспособления.

    Присоедините к входному штуцеру топливной рейки выход фильтра самодельного промывочного приспособления

  6. Перелейте в бутылку жидкость для промывки. Закрутите крышку.
  7. Подсоедините к свободному ниппелю насос, доведите давление внутри ёмкости до 3 кгс/см².
  8. Заведите мотор на промывочной жидкости. Дайте поработать на холостом ходу 15 минут. Поддерживайте давление в ёмкости с помощью насоса.
  9. Остановите двигатель, обождите 15 минут. Повторите циклы работы и отдыха до тех пор, пока не закончится жидкость для промывки.
  10. После самостоятельной остановки двигателя стравите избыточное давление в бутылке с помощью ниппеля. Отсоедините промывочное устройство. Подключите шланг подачи бензина.

Аналогичным образом можно промывать снятую с двигателя топливную рейку в сборе без демонтажа форсунок.

Промывка снятых с двигателя

Чтобы промыть снятую с двигателя форсунку, необходимо создать на её входе повышенное давление чистящей жидкости, а затем периодически включать и выключать электромагнитный клапан, имитируя работу электронного блока управления автомобиля.

Повышенное давление легко создать, используя очиститель для карбюратора в аэрозольном баллончике. Кроме него, понадобятся:

  • источник постоянного напряжения 12 В,
  • провода,
  • кнопка без фиксации,
  • клеммы для подключения к форсунке,
  • одноразовый шприц 5 мл,
  • кембрик (пластиковая трубочка) для соединения шприца и распылителя баллончика,
  • ёмкость для сбора промывочной жидкости.

Порядок промывки:

  1. Вытащите из шприца поршень. Соедините кембриком носик шприца и распылитель аэрозольного баллончика. Зафиксируйте соединение проволокой или скотчем.
  2. Подсоедините форсунку к источнику питания через кнопку.
  3. Наденьте широкий конец шприца на вход форсунки.

    Наденьте широкий конец шприца на вход форсунки

  4. Направьте выходное отверстие в ёмкость для сбора жидкости.
  5. Нажмите на распылитель аэрозольного баллончика и заполните шприц промывочной жидкостью.
  6. Нажмите кнопку питания и откройте форсунку.
  7. Повторяйте промывку до тех пор, пока не получите на выходе интенсивный факел приемлемой формы.
  8. При необходимости, промойте аналогичным образом форсунку в обратном направлении, подавая промывочную жидкость не на вход, а на выход.

Замена уплотнительных колец

Чтобы исключить подтекание топлива, не используйте повторно уплотнительные кольца распылителя и корпуса форсунки. Их меняют новыми при каждом снятии по любому поводу.

Провести правильную замену форсунок в автомобиле Лада Приора поможет данный материал: http://vazweb.ru/desyatka/pitanie/zamena-forsunok-priora.html

Для удаления старого кольца достаточно подцепить его отвёрткой. При установке новых не пользуйтесь твёрдым инструментом, устанавливайте уплотнители руками. Перед монтажом форсунки смажьте резинки моторным маслом.

Для удаления старого кольца достаточно подцепить его отвёрткой

Инжекторный двигатель совсем несложный, как иногда полагают владельцы карбюраторных машин. Форсунки — надёжные детали, которые требуют лишь чуточку внимания. Проявите его, и мотор отблагодарит.

  • Автор: Алексей Норкин
