Снятие карбюратора 2105, 2107 Озон с двигателя автомобиля

Снятие карбюратора 2105, 2107 Озон с двигателя автомобиля необходимо при проведении некоторых работ по его ремонту, обслуживанию, регулировке и конечно замене. Рассмотрим алгоритм действий при возникновении такой необходимости на примере снятия карбюратора с двигателя «классических» заднеприводных автомобилей ВАЗ 2105, 2107 и их модификаций. Каких либо сложных инструментов и приспособлений для снятия карбюратора не требуется. Все делается быстро и просто.

Необходимые инструменты

— Шлицевая отвертка (3 мм)
— Крестовая отвертка (4 мм)
— Рожковый ключ (7 мм)
— Рожковый ключ (8 мм)
— Накидной или рожковый ключ (13 мм)

Подготовительные работы

— Снимаем корпус воздушного фильтра с карбюратора.

Снятие карбюратора 2105, 2107 Озон с двигателя автомобиля

1. Отсоединяем наконечники проводов от микропереключателя или вывода электромагнитного клапана (в зависимости от модели карбюратора).

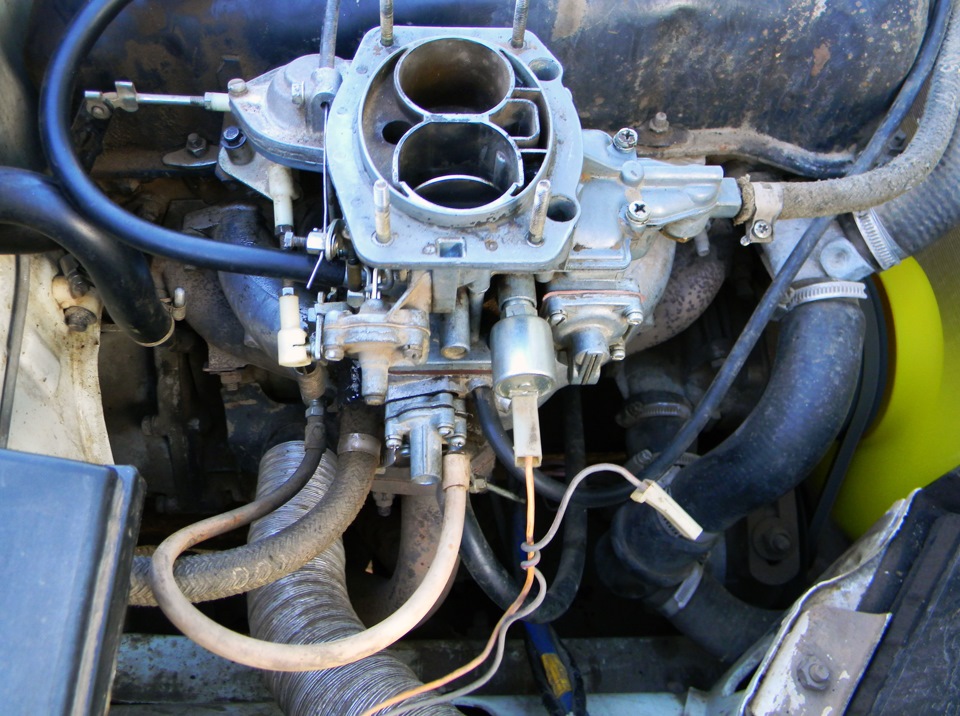

Провод к электромагнитному клапану карбюратора

2. Ослабив крестовой отверткой или ключом на 7 мм хомут, снимаем топливный шланг с топливоподводящего штуцера карбюратора.

Снятие топливоподводящего шланга

3. При помощи ключа на 7 мм и шлицевой отвертки ослабляем стопорный винт наконечника тяги привода воздушной заслонки на рычаге воздушной заслонки.

4. Ключом на 8 мм ослабляем винт крепления оболочки тяги привода воздушной заслонки. Снимаем тягу привода и отводим ее в сторону .

Снятие тяги привода воздушной заслонки карбюратора 2105, 2107 Озон

5. Снимаем возвратную пружину дроссельной заслонки первой камеры карбюратора.

6. Снимаем трубку подвода разрежения к экономайзеру, трубку подвода разрежения к трамблеру и шланг вентиляции картера.

Снятие шланга вентиляции картера двигателя и трубки к вакуумному регулятору на трамблере

7. При помощи шлицевой отвертки снимаем наконечник тяги привода дроссельной заслонки первой камеры карбюратора.

Снятие наконечника тяги привода дроссельной заслонки первой камеры карбюратора Озон

8.

Накидным или рожковым ключом не 13 мм отворачиваем четыре гайки крепления карбюратора к впускному коллектору.

На изображении видны три из четырех гаек, четвертая находится позади карбюратора.

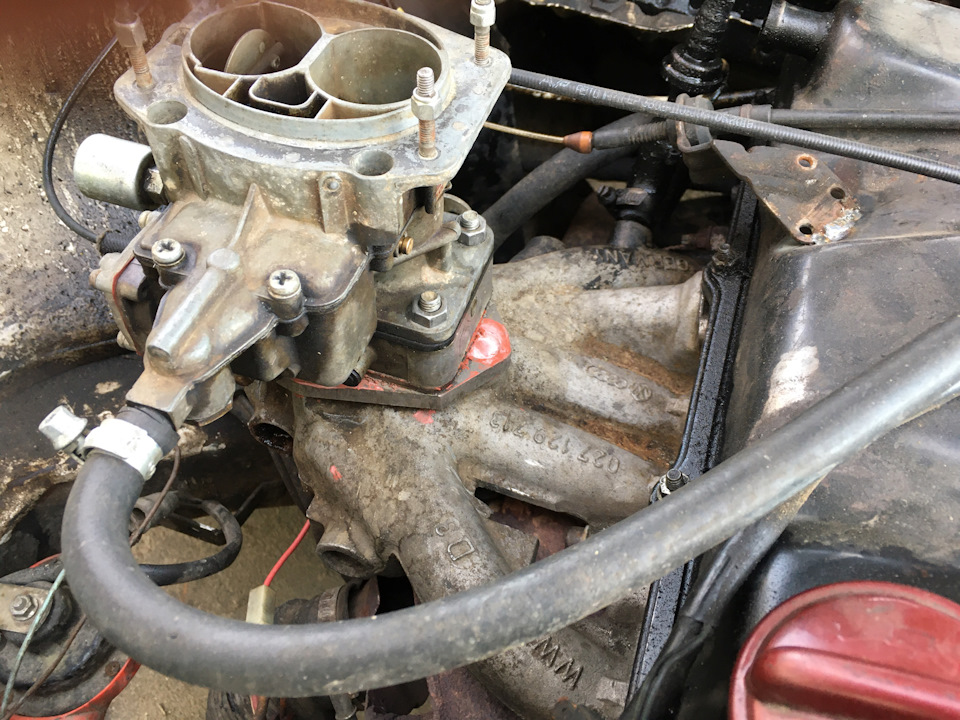

Отворачивание гаек крепления карбюратора 2105, 2107 Озон к впускному коллектору на двигателе

9. Снимаем карбюратор со шпилек. Если не снимается, аккуратно подденьте шлицевой отверткой.

Под карбюратором должна быть уплотнительная прокладка. Если она была повреждена при снятии, замените ее на новую.

Все, карбюратор снят.

Примечания и дополнения

— Установка карбюратора производится в обратном порядке
