Как заменить лампочку стоп сигнала на Рено Логан: фото и видео

Стоп-сигнал в немалой степени увеличивает безопасность движения на автомобиле. Сейчас на всех современных машинах помимо основных огней, применяется дополнительный стоп-сигнал, это привлекает внимание попутных водителей. Но, что же делать, если он не работает на Renault Logan.

Содержание

• 1 Замена лампочки стоп-сигнала
  • 1.1 Замена лампы стоп-сигнала на Рено Логан в новом кузове
  • 1.2 Замена лампы дополнительного стоп-сигнала
  • 1.3 Выбор лампы
    • 1.3.1 Светодиодные лампы
• 2 Стоп-сигнал не горит, почему?
  • 2.1 Не горит лампа стоп-сигнала дополнительного фонаря
• 3 Заключение

Замена лампочки стоп-сигнала

В основном замена лампы может потребоваться в случае, если она перегорела, а вот что делать, если вы заменили лампу, а она по-прежнему не горит — в этой статье.

Итак, мы убедились, что лампочка все-таки сгорела.

Заменить лампочку в основном стоп-сигнале не сложнее чем лампу ближнего света. В таком случае необходимо отключить аккумулятор, и приступить к работе по замене. Для этого нужно произвести следующие манипуляции:

1. Открываем багажник.
2. Отгибаем обивку багажника.

3. Отсоедините жгут проводов от задних габаритов (если у Вас сгорела лампа переднего габарита, то читайте материал: замена переднего габаритного огня на Рено Логан).

   Отсоединяем жгут питания

4. Откручиваем два самореза, для этого понадобится отвертка со звездочкой (две пластиковые гайки, если это Логан 2 фазы).

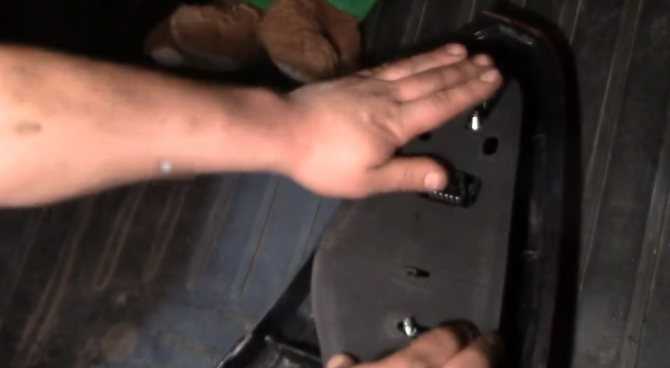

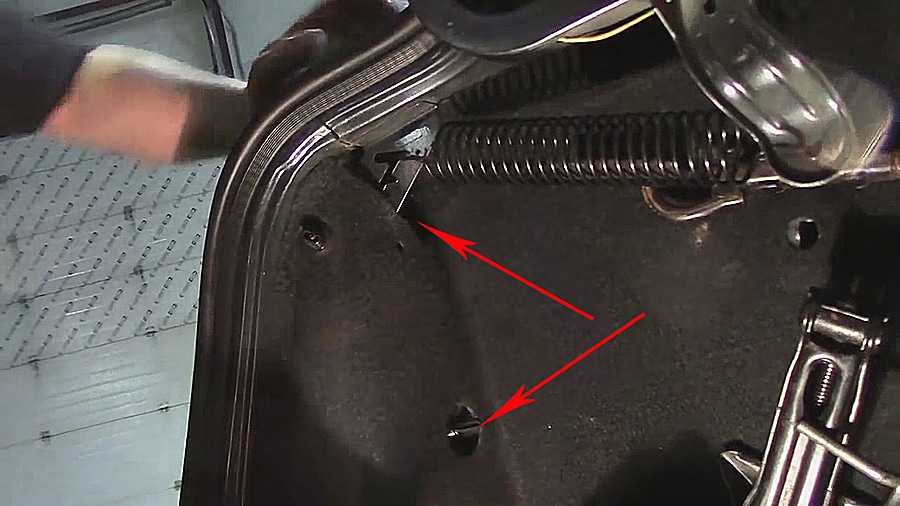

   Отмечены стрелками два барашка

5. Фару тянем на себя и снимаем её.

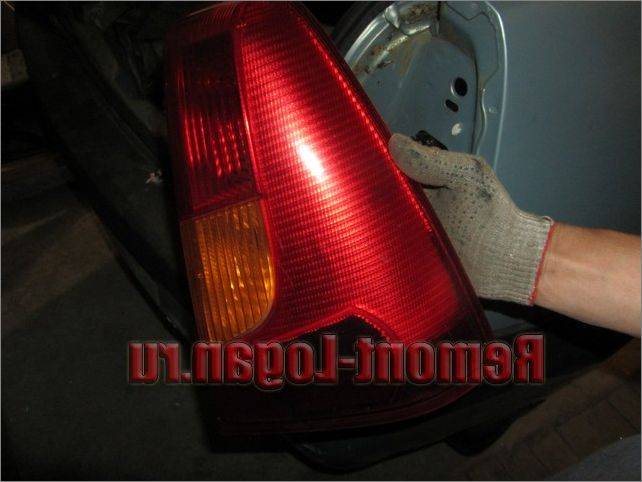

   Снятие блока задних габаритных огней

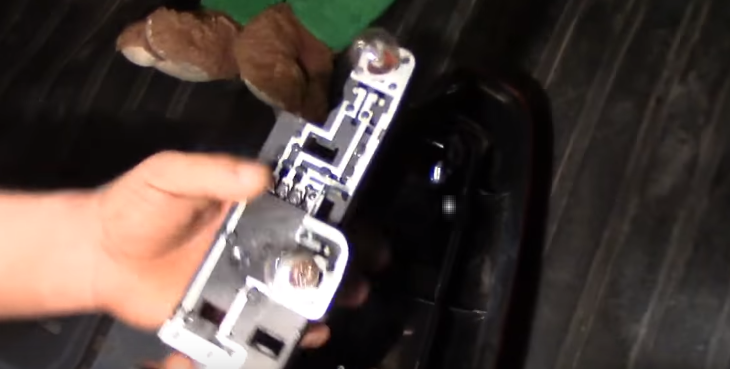

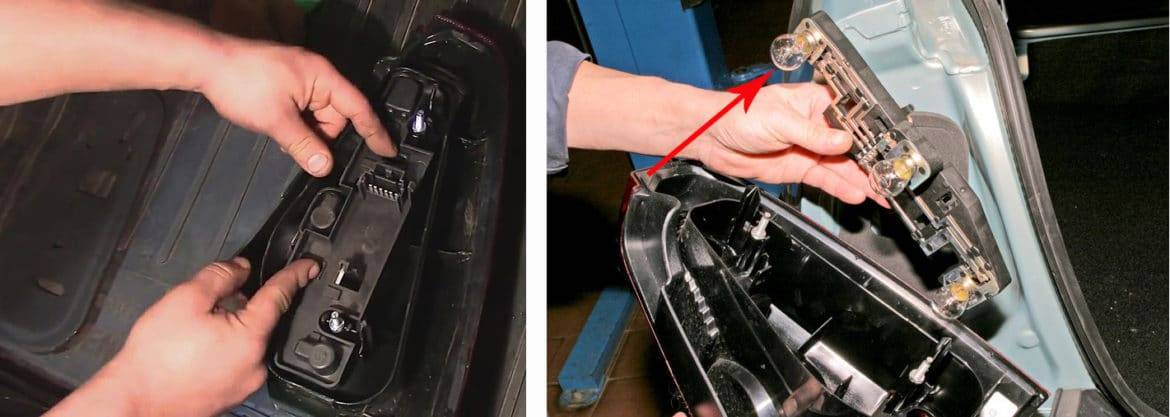

6. Панель с лампочками крепится на 3 защелках, снимаем её и меняем перегоревшую лампу.

Собираем все обратно, на другой фаре работа производится аналогично. Почти аналогично происходит замена лампочки подсветки номера.

При замене не дотрагивайтесь до колбы лампы, попавший на нее жир ускорит выход ее из строя.

Замена лампы стоп-сигнала на Рено Логан в новом кузове

Замена аналогична, только немного изменились крепления задних габаритных огней. Задние габариты крепятся одним барашком, который необходимо открутить. После этого потяните фару на себя.

Откручиваем барашек (фото редакционного автомобиля)

Колодка заднего габарита справа (фото редакционного автомобиля)

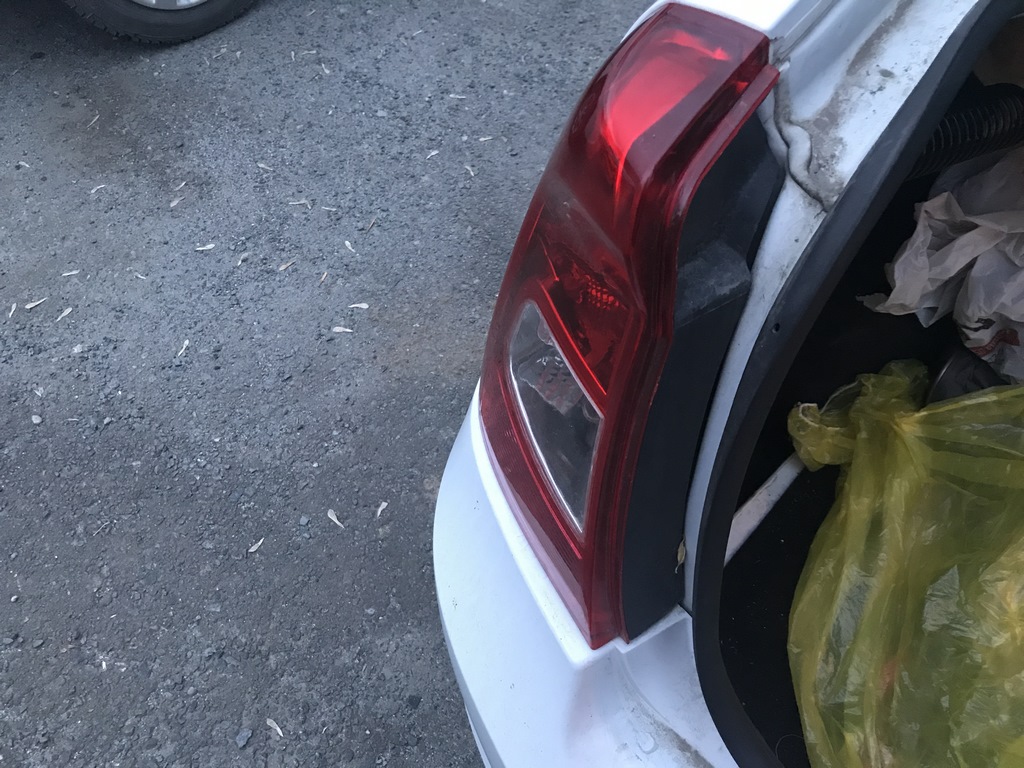

Задние габариты вблизи (фото редакционного автомобиля)

Замена лампы дополнительного стоп-сигнала

Делается всё максимально просто. Замена производится из багажника.

1. Для замены поворачиваем налево плафон (против часовой стрелки) и извлекаем его с посадочного места.

   Крути против часовой стрелки, как на фото

   Извлекаем плафон и лампу

2. Далее отсоединяем лампочку и ставим взамен ее новую.

   Извлекаем лампу из патрона

3. Плафон устанавливается на место.

Выбор лампы

1. Для дополнительного стоп-сигнала производитель рекомендует использовать галогеновые лампы с маркировкой P21W. Мощность этой штатной лампочки 21 Вт, напряжение 12 В.
2. Для стоп-сигналов на Рено Логан используются однонитевые варианты.

Важно правильно подбирать лампы для замены. Одними из лучших считаются Osram Original Line 12V. Они отличаются длительным сроком службы. При этом не происходит снижения светимости, а также не тускнеет колба.

Другой вариант галогеновых ламп Philips VisionPlus P21W. Они обычно продаются в упаковках по 2 штуки. Могут использоваться не только для дополнительных стоп-сигналов, но и для габаритов.

Светодиодные лампы

Светодиодная лампа в заднем стоп-сигнале

Многие автолюбители стремятся устанавливать светодиодные лампы. При выборе такого источника освещения обращайте внимание на светимость. Она не должна быть излишне высокой, чтобы не слепить едущих сзади водителей. Подбирайте приборы со светимостью 2000-3000 К.

Примером такой лампочки может стать  Osram LEDriving-Premium. По заявлению производителя срок службы ее около 5 лет. Экономия энергии по сравнению с обычной галогенкой до 80%.

Стоп-сигнал не горит, почему?

Стоп-сигнал является частью энергосистемы автомобиля. При появлении проблем, нужно проверить эту систему. Начинают, с блока предохранителей.

Схема блока-предохранителей

На Логан за эти лампы отвечает предохранитель F3. Вот его и смотрим.

Проверку можно провести с помощью мультиметра или установив заведомо исправный предохранитель. При проблемах с предохранителем не горят все сигналы торможения. Это же относится и к отказу датчика включающего стоп-сигналы.

Не горит лампа стоп-сигнала дополнительного фонаря

Если, у вас не горит только дополнительный фонарь, то имеет смысл сразу переходить к проверке провода идущего на него.

В некоторых случаях он может переломиться, для исключения такой возможности прозвоните его. Причиной может стать не очень хороший контакт между проводом и фишкой фонаря. После зимы контакты часто окисляются, что становится причиной плохого токопропускания. Чтобы, не сталкиваться с такой проблемой, необходимо регулярно чистить клеммы и покрывать их специальной смазкой.

Заключение

Любой водитель без особых проблем сможет при необходимости поменять лампу дополнительного стоп-сигнала. Для этого не потребуются вообще никакие инструменты. Для замены стоп-ламп в задних фонарях потребуется специальная отвертка (фаза 1). Срок службы установленного осветительного прибора зависит от его качества. Приобретайте только рекомендованные модели ламп.

Как заменить лампочку стоп сигнала на Рено Логан — автомобильный портал

Не горит одна из лампочек в заднем фонаре Рено Логан 2? Можно поехать на СТО, чтобы замену выполнили специалисты. В этой статье вы узнаете, как сделать это самостоятельно.

Содержание

1. Выбор лампы
2. Как правильно заменить
3. На Логане в новом кузове
4. Замена лампы дополнительного стоп-сигнала
5. В кузове универсал
6. Не работает стоп-сигнал – какие еще могут быть причины
7. Где и какие лампочки стоят
8. Замена ламп
9. Замена лампы повторителя стоп-сигнала
10. Типовые неисправности

Выбор лампы

Ремонт начинается с похода в магазин за деталями: тебе нужно купить лампочку. Но прежде чем идти в магазин автозапчастей за новой, нужно определить какие лампочки стоят в стоп-сигналах на твоём Рено Логан. Там установлена двухнитевая лампа накаливания, её название – Osram 7528 P21/5W. На её цоколе расположено два штифта друг напротив друга, обрати на это внимание при покупке – есть модели, где штифты стоят не на одной оси. Выглядит она следующим образом.

Но на Рено Логан есть и третий, дополнительный стоп-сигнал: в салоне под задним стеклом. В нём стоит лампочка накаливания с одной нитью, она называется Osram 7506 P21W. Выглядит почти так же, за исключением того, что на её цоколе расположен лишь один контакт и одна спираль в колбе.

Чтобы задние фонари ярче светили, можешь поставить светодиодные лампы P21W и P21/5W. Их на рынке великое множество, и в этом случае, как ни странно, почти всегда работает правило «чем дороже, тем лучше». Не покупай откровенное “палево” за копейки, хорошие светодиоды стоят дорого. Также обращай внимание на направленность свечения лампы. Оно должно быть всенаправленным, а не ориентированным куда-то конкретно.

Как правильно заменить

Теперь, когда ты уже купил новые лампы и готов к работе, давай разберемся, как поменять лампу в стоп-сигналах на Логане первого поколения (иногда говорят, первой фазы). Для простоты и наглядности прочти пошаговую инструкцию:

• открываем багажник;
• осматриваем место крепления фар. Оно закрыто обшивкой, но через вырезы выступают два пластиковых барашка крепления фары. Можно отогнуть обшивку, тогда ты сможешь снять клеммную колодку с фары до её демонтажа;
• откручиваем барашки против часовой стрелки и тянем заднюю фару на себя. Тяни осторожно, не оборви провода, которыми она подключена к бортовой сети автомобиля. Если ты, конечно, изначально не снял клеммную колодку с фары;
• после этого нужно снять прокладку и, отогнув защелки, снять плату с лампами. Нас интересует верхняя;

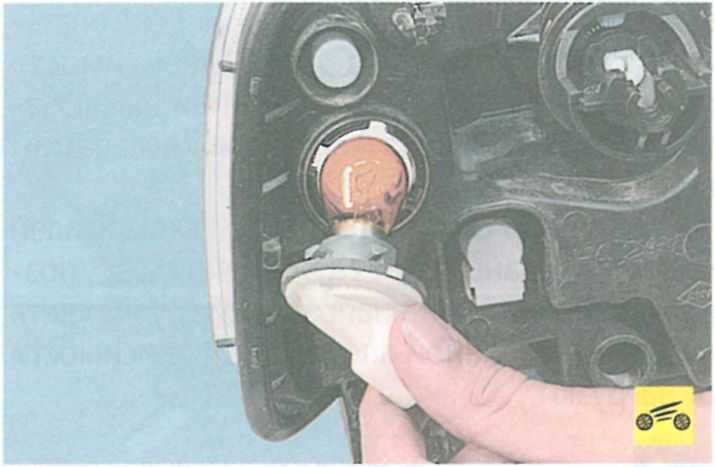

• немного надавливаем на колбу и поворачиваем на 90 градусов против часовой стрелки. Лампа выйдет из пазов, и ты сможешь её извлечь;
• устанавливаем и поворачиваем до упора по часовой стрелке новую лампочку.

У Dacia и Renault Logan фары незначительно отличаются, но процесс замены ламп в них аналогичен.

На Логане в новом кузове

А вот со снятием фары на новом Renault Logan второго поколения у автомобилистов возникают проблемы — они не могут снять фару, хоть её и держит всего один барашек. Давайте рассмотрим отличия. Начнём с того, что в Рено Логан 2 нет обшивки багажника в районе задних фонарей.

Фару удерживает 1 пластиковый барашек, направляющая из пластика и «пистон», который фиксируется в кузове автомобиля. Дело в том, что после откручивания барашка фара не снимается. Специалисты советуют поступить следующим образом: откручиваем барашек не до конца, после чего давим на него ладонью из багажника. Снаружи нужно плотно ладонью прижать угол фары, который расположен ближе к задней двери, и тянуть фару назад. Ладонь должна быть чистой и не скользить, а как бы прилипнуть к фаре. Тогда фара поддастся. В особо запущенных в зазор между кузовом и фонарем снимают с помощью клина.

Давай разбираться, что делать, если не горит лампа дополнительного фонаря стоп-сигнала. А он на Renault Logan находится в салоне, но как поменять его правильно, ведь нет доступа сверху? Дело в том, что лампа в нём меняется из багажника. Для этого предусмотрено технологическое отверстие, через которое нужно засунуть руку и провернуть лампу против часовой стрелки на пол-оборота.

У тебя в руке окажется лампа P21W с клеммой на проводе. После этого извлеки лампочку из патрона, также с поворотом, и установи новую.

В кузове универсал

Renault Logan MCV или, как его еще называют, Логан универсал в России выпускается под названием Lada Largus. Сейчас разберемся, как заменить лампу стоп-сигнала на Рено Логан Универсал. Здесь также используются двухнитевые лампы P21/5W, а фонари держатся на двух пластиковых гайках, расположенных по вертикали у краёв. Их нужно открутить против часовой стрелки.

Извлеките фару, но не порви провода. После отсоединения клеммной колодки нужно нажать на защелку и снять панель с лампами. Как видишь, процесс замены аналогичен вышеописанным.

Кроме перегоревших ламп, есть и другие возможные причины, почему не горят “стопы”:

1. Проблемы с проводкой — обрыв проводов или короткое замыкание.
2. Перегорел предохранитель.
3. Проблема с концевиком тормозов.

Блок предохранителей находится в салоне со стороны водительской двери. За стоп-сигнал отвечает предохранитель номер 3. Его номинал 10А, хотя в некоторых источниках указывают 20А. На рисунке ниже он выделен зеленым кругом.

Нужный предохранитель – 10АПеречень и номиналы некоторых предохранителей

Концевой выключатель находится под тормозной педалью, его каталожный номер – Renault 77 00 414 986. Нужно залезть под руль, нащупать рукой концевой выключатель и извлечь его так, как мы извлекали из патронов лампочки.

Где и какие лампочки стоят

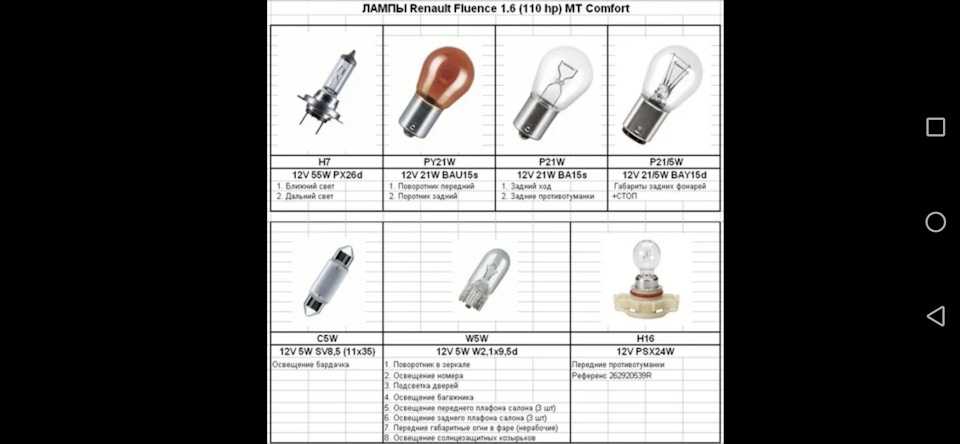

Перед началом этой операции необходимо определить, какие лампочки надо приготовить для замены. Все необходимые сведения приведены в таблице:

Подобрав расходные материалы, можно приступать к замене, которая начинается с демонтажа заднего фонаря.

Замена ламп

Теперь займемся заменой ламп в задних фонарях. На Рено Логан для этого, увы, этот самый фонарь придется снять. Благо, сделать это несложно.

Этот световой прибор, как мы определили выше, находится в салоне за задним стеклом, но лампочка меняется из багажника. Открываем крышку, попадаем рукой в глубь багажника и нащупываем круглое технологическое отверстие в кузове (не в крышке, а глубже). Примерное его местонахождение на фото отмечено стрелкой.

Нахождение технологического отверстия для замены лампы повторителя стоп-сигнала

Просовываем руку в отверстие и нащупываем патрон с проводом. Отворачиваем его против часовой стрелки и вынимаем из фонаря вместе с лампой.

Снятый патрон лампочки повторителя стоп-сигнала (лампа уже снята)

Снимаем сгоревшую лампочку, повернув ее против часовой стрелки, и меняем на новую. Ставим патрон на место и фиксируем поворотом по часовой стрелке.

Типовые неисправности

Предлагаем рассмотреть наиболее распространенные неисправности задних фонарей Рено Логан 1.

Плата. Несмотря на то что автомобиль предполагался как бюджетный, к надежности платы фар конструкторы подошли исключительно серьезно. Питание ламп выполнено не тонюсенькими дорожками или даже проводами, а буквально шинами, которые сжечь нереально, даже вставив вместо предохранителя лом и замкнув их накоротко.

Чтобы сжечь такие шины, надо очень постараться

Единственная неприятность, которая может случиться, – окисление или подгорание контактов патронов. Снимаем лампочку, осматриваем контакты, при необходимости чистим. С патроном может быть еще одна проблема – проседание нижнего контакта, который одновременно является поджимающей пружиной. Если правильно установленная лампа «болтается», то этот контакт нужно немого выгнуть наружу шилом или отверткой.

Важно! Прежде чем лезть в патрон отверткой, обязательно сбрасываем одну клемму с аккумуляторной батареи.

В патроне лампы габарит/стоп-сигнал таких пружинных контактов 2

Разъем. Достаточно распространенная проблема – подгорание контактов. Обычно подгорание происходит при плохом электрическом контакте между колодкой и ее ответной частью на плате осветительного прибора. Если проблема вовремя замечена, то контакты колодки можно привести в порядок – почистить, поджать, смазать.
