Замена ламп передней фары Рено Логан

Здравствуйте. Произведем замену ламп передней фары на Рено Логан первого и второго поколения.

На машине показать замену довольно трудно, поэтому будем делать это на демонтированных фарах.

Содержание

• 1 Маркировки ламп
• 2 Замена лампы ближний/дальний, поворота, габарита Рено Логан (2008-2010)
• 3 Замена лампы ближний/дальний, поворота, габарита Рено Логан (до 2008 года)
• 4 Замена лампы ближний/дальний, поворота, габарита Рено Логан (с 2012 года)
  • 4.1 Советы
    • 4.1.1 Видео урок

Лучшие цены на запчасти HOWO для грузовых автомобилей китайского производства.

Маркировки ламп

На фото ниже маркировка ламп применяемых в передних фарах на Рено Логан первого и второго поколения.

Замена лампы ближний/дальний, поворота, габарита Рено Логан (2008-2010)

Начнем с лампы ближнего/дальнего света.

1. Нажимаем на язычок и снимаем заглушку.

2. Отключаем разъем просто сдернув на себя.

3. Снимаем резиновый пыльник. Он бывает плотно сидит потому что одевается на лампочку.

4. Нажимаем на пружинный фиксатор с двух сторон и отводим к центру. Место куда нажимать отмечено ниже.

5. Извлекаем лампу.

6. Устанавливаем новую лампу. Устанавливается она только в одном положении за счет трех направляющих усиков.

7. Защелкиваем пружинный фиксатор лампы.

8. Одеваем резиновый пыльник. Смотрите чтобы он хорошо сел по краям и на лампу.

9. Одеваем разъем питания.

Рекомендую перед тем как одеть посмотреть на состояние разъема. Бывает контакты внутри подгорают и разъем рассыпается в руках. В таком случае его обязательно нужно заменить.

10. Одеваем и защелкиваем заглушку. Смотрите чтобы провода от разъема питания лампы попали в паз снизу заглушки.

Лампа поворота

1. Разъем питания от лампы можно не отключать.

2. Поворачиваем цоколь против часовой стрелки и вытаскиваем.

3. Прижимаем лампу, поворачиваем против часовой стрелки и вытаскиваем.

4. Новую лампу вставляем и поворачиваем за часовой стрелкой.

5. Вставляем цоколь и проворачиваем за часовой стрелкой.

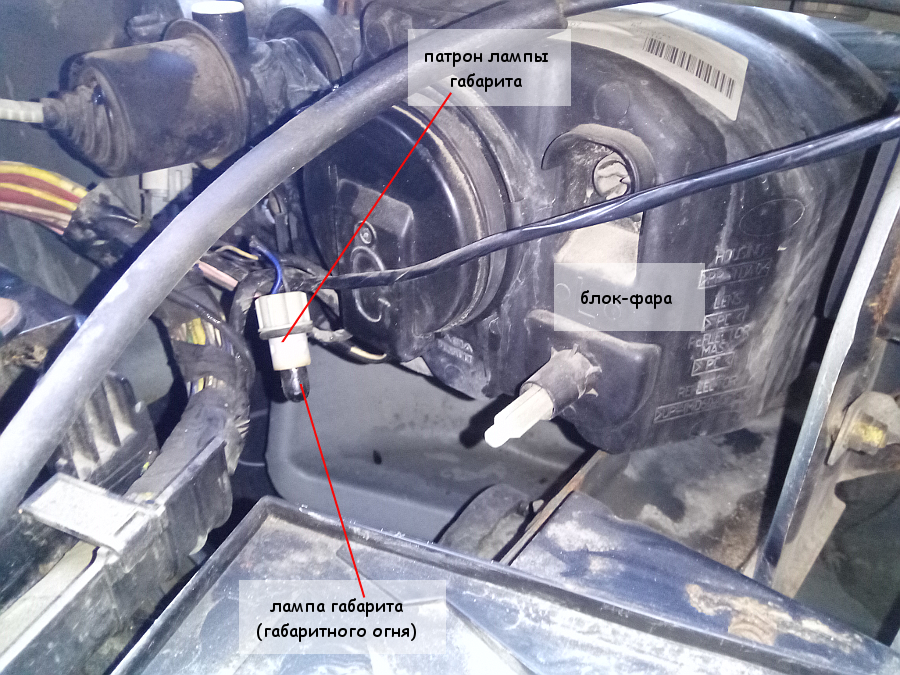

Лампа габарита

1. Поворачиваем цоколь против часовой стрелки на 90 градусов и извлекаем.

2. Вынимаем лампочку из цоколя и вставляем новую. Лампочка просто выдергивается вверх.

Еще посмотрите чтобы на цоколе была уплотнительная резинка, в нашем случае ее нет.

3. Вставляем цоколь с лампой в фару и поворачиваем за часовой стрелкой.

Замена лампы ближний/дальний, поворота, габарита Рено Логан (до 2008 года)

Лампа ближнего/дальнего

Процесс во многом аналогичен с заменой на фаре от 08 по 10 год. Правда есть небольшое отличие в пружинном фиксаторе лампы. Для отщелкивания нужно утопить в указанном месте ниже фиксатор вниз и отвести в сторону. Больше отличий нет, все аналогично.

Лампа поворота и габарита меняется полностью аналогично как в фаре от 08 по 10 год. Отличие только в том что лампа габарита расположена в блоке лампы поворота.

Замена лампы ближний/дальний, поворота, габарита Рено Логан (с 2012 года)

На фаре с 2012 года замена лампы ближнего/дальнего, поворота и габарита аналогична с фарой которая шла с 08 по 10 год. Небольшое отличие в том что лампа поворота располагается не около крыла, а возле решетки радиатора.

Советы

При замене ламп головного света не берете их за стеклянную колбу руками.

В начале статьи указаны маркировки ламп которые нужно ставить. Производителя выбирайте по своих финансах.

Видео урок

https://www.youtube.com/watch?v=EA_dfGPRblgVideo can’t be loaded because JavaScript is disabled: Замена лампочек передней фары Рено Логан, Лада Ларгус (https://www.youtube.com/watch?v=EA_dfGPRblg)

Замена ламп ближнего и дальнего света на Рено Логан

Главная » Электрика и диагностика

Автор Павел Александрович Белоусов На чтение 3 мин Просмотров 1. 3к. Обновлено 07.11.2018

Автомобильная оптика — одна из важнейших составляющих для безаварийной езды. Передняя оптика автомобиля помогает водителю контролировать дорогу и планировать будущий маневр в темное время суток.

Основной элемент головной оптики автомобиля — лампочки. В этой статье мы расскажем, как быстро и без лишних трат их заменить, научим вас менять лампочки на Логан разных годов выпуска в снятом состоянии.

У Рено Логан, как и у многих классических ВАЗов, за дальний и ближний свет в фаре отвечает одна лампа, ее-то мы и будем менять.

Если меняется лампа на левой фаре (по ходу движения), то сначала снимаем аккумуляторную батарею, иначе добраться до лампы будет проблематично.

Чтобы добраться до лампы первым делом снимаем заднюю крышку фары, аккуратно поддев ее чем-то острым.

Под крышкой находится штекер с проводами, который нужно аккуратно извлечь, не повредив при этом проводку.

После этого, сняв руками уплотнительное кольцо, приступаем непосредственно к демонтажу лампы, которая крепится классическим способом, т. е. металлической скобой, которую надо подать вверх, чтобы она легко снялась.

Откинув скобу в сторону, можно, взяв за цоколь, извлечь лампу.

Важно! Ни в коем случае не прикасайтесь к лампе голыми руками, только через чистые перчатки или чистую ветошь. Жирные следы пальцев «смертельны» для колбы.

Взяв новую лампу, устанавливаем ее в обратной последовательности. Попав в специальные пазы и зафиксировав лампу пальцем, накидываем крепежную скобу и фиксируем ее. Один из контактов лампы должен быть расположен вертикально.

Затем надеваем уплотнительное кольцо и подсоединяем контакт с проводами.

Одеваем колпачок, и работа по замене лампы ближнего и дальнего света закончена. На правой фаре делаем то̶̶̶ же самое, за исключением того, что снимать аккумулятор не нужно.

Ещё кое-что полезное для Вас:

• Замена термостата на Renault Logan
• Как выполняется замена охлаждающей жидкости на Рено Логан
• Как самостоятельно измерить компрессию в двигателе Renault Logan или Sandero

Мы рассказали, как сменить лампу дальнего и ближнего света на фаре Рено Логан, не снимая ее со своего места. Но есть варианты попроще: произвести замену на снятой фаре, это и удобнее и проще. Чаще всего это делают, когда меняют лампу на более мощную, на только что купленной фаре, или если фара снималась с целью замены.

В любом случае, менять лампочки предпочтительнее на снятой фаре, хотя это требование не обязательное, об этом мы и расскажем. Надеемся, с нашей помощью начинающие водители сэкономят время и средства. Ведь хотя фары на Рено Логан разных годов выпуска одинаковые, каждая имеет свои нюансы.

Видео: Замена лампы ближнего/дальнего света на рено логан

Печать

Как заменить лампы фар Dacia или Renault Duster

ПРЕДУПРЕЖДЕНИЕ ОБ АВТОРСКИХ ПРАВАХ:
Все изображения и тексты на этой веб-странице являются собственностью nomaallim.com. Любое использование любой части этого контента без письменного согласия nomaallim. com подлежит юридическим процедурам в соответствии с международными и местными законами соответствующей страны. Использование названия «nomaallim», «nomaallim com» или «nomaallim.com» в тексте, описывающем несанкционированно скопированный контент, не является исключением и влечет за собой санкции в соответствии с действующим законодательством и процедурами.

Сложность: 1 /10 Не требуется инструментов для этого вмешательства Если у вас нет опыта, вы тратите 1 5 минут на выполнение этой задачи . Нет безопасности ПЕРЕД НАЧАЛОМ РАБОТЫ Не прикасайтесь к горячим частям двигателя. Обращение с галогенной лампой: никогда не прикасайтесь к стеклу, этот кварц настолько хрупкий, что может быть поврежден естественным жиром кожи рук при высоких температурах.

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ:
Наши изображения носят информативный характер и иллюстрируют работы, выполненные нами в наших собственных помещениях для нашего собственного использования и удовлетворения.

Читатели, которые планируют выполнять аналогичные работы, вдохновленные указанным ниже методом, должны делать это на свой страх и риск и под свою ответственность.

ПРИМЕЧАНИЕ. Описанные ниже работы проводились на Dacia Duster, но во многом аналогичны другим моделям Dacia, таким как Sandero, Sandero Stepway, Lodgy, Logan, Logan MCV и т. д.

Удаление перегоревшей лампы фары

Посмотрите на заднюю часть фары, и вы сразу увидите черные крышки, которые можно снять вручную.

Теперь вы можете получить доступ к электрическому разъему внутри фары.

Вытяните разъем, который может выйти вместе с лампой. Если нет, вытащите лампочку пальцами так же, как вы делали это с разъемом. Обратите внимание на его ориентацию, чтобы облегчить установку новой лампы.

В частности, в этом случае лампочка имеет одну-единственную «ножку», направленную вверх.

Все, что вам нужно знать о лампочке, напечатано на ее цоколе. В данном случае это галогенная лампа H7 мощностью 55 Вт, которую легко найти в любом магазине запчастей или гипермаркете.

Установка новой лампы головного света H7

Все лампы H7 идентичны независимо от производителя. Все они имеют одинаковые размеры. Просто вставьте лампу в патрон, убедившись в ориентации ножки, а затем вставьте разъем вслед за ней. Или, если хотите, сначала вставьте лампу в разъем, а затем вставьте обе вместе в гнездо лампы внутри фары. Попробуйте вытащить оба с меньшим усилием, чем тот, который вы использовали для их удаления, они должны хорошо держаться на месте.

См. также…

сервис мануал Дачия Дастер

Как отремонтировать светодиодные задние фонари

Замена лампы заднего фонаря

Все наши советы по обслуживанию и ремонту автомобилей

Все наши советы по ремонту электрики автомобиля
