Замена радиатора печки старого и нового образца на ВАЗ 2110, 2111 и 2112

На автомобили «десятого» семейства ВАЗ (2110, 2111 и 2112) устанавливались отопители печки старого и нового образца. Отопитель нового образца начали ставить в сентябре 2003 года. Процедура замены радиатора печки старого и нового образца немного различается, но ни для одного из них снимать приборную панель не нужно.

Как заменить радиатор отопителя старого образца ВАЗ 2110

1. Прежде чем приступать к замене радиатора печки, нужно слить охлаждающую жидкость.

2. Снять резиновый уплотнитель, расположенный на ветровой накладке.

3. Открутить крепления и вынуть жабо.

4. Открутить винты и гайки по краям ветровой накладки и снять ее.

5. Снять и отвести в сторону шланг омывателя лобового стекла, чтобы он не мешал процессу.

6. Открутить крепления дворников, снять накладку ветровика. После этого появится доступ к корпусу печки.

7. Снять металлические зажимы с корпуса. Если они заржавели, при монтаже нового радиатора отопителя надо будет поставить новые зажимы.

8. Демонтировать  салонный фильтр, винты которого расположены на корпусе печки.

9. Отключить вентилятор отопителя, отсоединив плюсовой разъем и скинув минусовую клемму.

10. Открутить еще 3 самореза, расположенные на тыльной стороне края верхней крышки корпуса.

11. Получив доступ к радиатору печки, ослабить хомуты крепления шлангов и снять радиатор.

Сборку осуществлять в обратном порядке. Особенно внимательно надо проконтролировать, чтобы корпус отопителя встал на свое место, иначе печка просто не будет греть из-за проблем с заслонкой. Вместе с радиатором печки рекомендуется заменить и салонный фильтр.

Как заменить радиатор отопителя ВАЗ 2110, 2111 или 2112 нового образца

1. Так же, как и при замене радиатора старого образца, необходимо слить охлаждающую жидкость и освободить доступ к отопителю (снять жабо, шумоизоляцию, дворники вместе с поводками и уплотнительную резинку на жабо.

2. Снять два шланга, идущих к радиатору отопителя (крепятся хомутами), а также пароотводящий шланг, который идет к расширительному бачку.

3. Отключить два разъема в районе вентилятора отопителя.

4. Отключить провода от моторедуктора, выкрутить 3 самореза и демонтировать моторедуктор.

5. Найти 4 точки крепления отопителя к кузову, выкрутить саморезы.

6. Открутить еще 4 самореза, которыми к отопителю крепится крышка воздушного фильтра, вынуть фильтр, чтобы он не мешал замене радиатора.

7. Две части отопителя крепятся 3 саморезами – их необходимо выкрутить. Кроме того, надо выкрутить большой саморез, который видно сквозь шланг подвода воздуха (Г-образный).

8. Разделить отопитель на две части: вынуть сначала левую, потом правую часть.

9. Разъединить скобки, соединяющие правую часть отопителя.

10. После этого можно вынуть заслонку и заменить на новую.

11. Протереть или промыть все детали, чтобы убрать следы грязи и смазки, собрать отопитель в обратном порядке.

Замена радиатора печки ВАЗ-2110

Главная » Салон » Вы читаете статью:

04.03.201910.03.2019 по Евгений

Своевременная замена радиатора печки ВАЗ-2110, которая вышла из строя, позволит не только согреться в салоне, но и избавит от образования конденсата и обледенелости на стеклах. Таким образом, салонный отопитель является важным и ответственным элементом в машине.

Содержание

• 1 Конструктивные характеристики
• 2 Основные проблемы
• 3 Непосредственные работы

Конструктивные характеристики

Система отопления вазовской «десятки» используется в моделях авто всей серии, включая ВАЗ 2111, ВАЗ 2112 и их модификаций. В конструкции используется односекционный теплообменник вместе с парой трубных отводов. Благодаря отопителю удается поддерживать комфортные условия внутри салона.

Размеры обогревающего радиатора относительно небольшие и составляют 291х50х160 мм. В качестве основного материала производители выбрали алюминий. Найти запчасти для данной модели удастся от нескольких производителей, одним из которых является Димитровградский автоагрегатный завод. Именно его продукцию автопроизводители монтировали в машины на конвейере.

Также еще иногда встречается продукция от бренда Лузар. Однако эта продукция будет в существенно меньшем количестве. Нередко автомобилисты стремятся выбрать медный радиатор, так как он на практике оказывается прочнее и имеет оптимальную теплопроводность. Также автовладельцы выбирают товары Kraft, Pramo ЛРЗ и Bautler.

Основные проблемы

Перед тем как поменять радиатор печки на ВАЗ-2110, нужно знать его слабые места, чтобы в будущем минимизировать негатив. Основными недостатками, характерными для обогревающей системы этих переднеприводных машин, являются такие факторы:

• в салоне не удается регулировать обогрев, так как настройка не работает;
• видны потеки антифриза в области стыковок;
• заклинило заслонку;
• дует только холодный воздух.

Водителю приходится постоянно доливать охлаждающую жидкость в расширительный бачок. Иногда она может скапливаться под ковриком у переднего пассажира.

Причинами неполадок могут оказаться сопутствующее оборудование, например, вышедший из строя термостат. Внутри системы отопления в ряде случаев формируются воздушные пробки, мешающие обогреву, или случаются поломки в распределении горячего воздуха. Одной из проблем «десяток» является утечка воздуха сквозь слабую герметичность воздуховода.

Непосредственные работы

Для замены радиатора нужны следующие инструменты:

• плоскогубцы;
• емкость для слива старого антифриза;
• новый радиатор с комплектом крепежа;
• ключи на 10 и 8;
• отвертка с крестовым наконечником;
• пинцет.

Необходимо перед тем, как снять радиатор печки ВАЗ-2110, слить из системы отработавшую охлаждающую жидкость. Потребуется открутить крышку с расширительного бачка. За блоком управления ищем сливную пробку, чтобы выкрутить ее, а под горловину устанавливаем заранее приготовленную емкость.

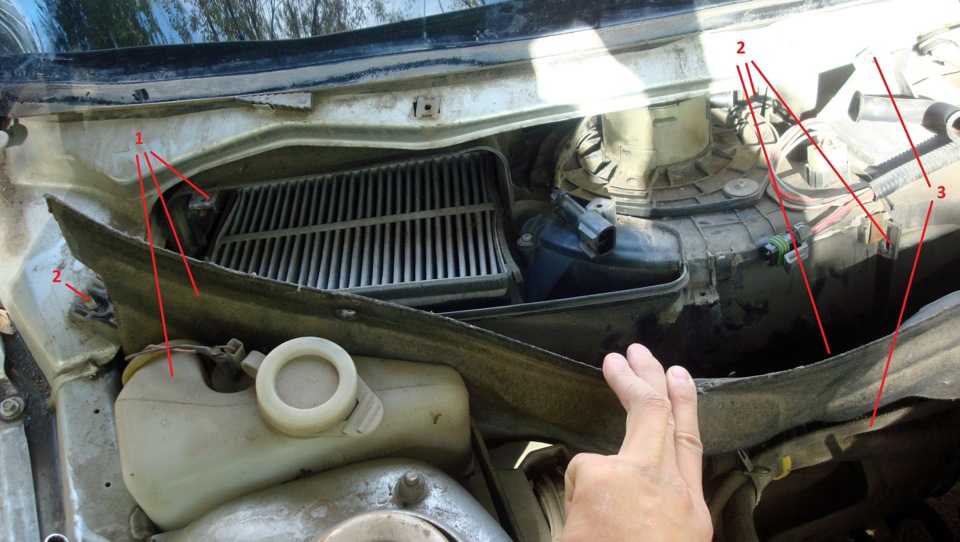

Непосредственная замена радиатора отопителя ВАЗ-2110 начинается с отвинчивания четырех фиксирующих элементов: пара болтиков, расположенных ближе к впускному коллектору, винт под передним стеклом, гайка около воздушного салонного фильтра. После таких операций можно самостоятельно избавиться от отопителя.

Больше проблем с демонтажем испытывают владельцы моделей, выпущенных до 2001 года. В некоторых источниках рекомендуют избавиться во время работы от дворников, декоративной накладки, фильтра и пр. Однако умельцы используют более быстрый вариант демонтажа.

Сливается традиционно антифриз с системы. Далее автовладельцы избавляются от расширительного бачка и гофрированной накладки. Следующей операцией является демонтаж педали тормоза вместе с вакуумным усилителем. Таким образом получается легко добраться до радиатора печки.

Установка новой детали проводится в порядке, обратном разборке. Рекомендуем не использовать старый тосол, а залить новую охлаждающую жидкость. Ее потребуется около 4 литров. После полной сборки системы потребуется завести мотор и протестировать работоспособность исправленного обогрева.
