Инструкции по замене кузовных деталей лада 2107, сварка крыльев лада 2105, проверка днища и лонжеронов ваз 2104, ваз 2105, ваз 2107. Уход за кузовными деталями лада 2107. Обработка каркаса кузова, ремонт омывателей, приборов и отопителя лада 2105. При замене крыла снимите задний фонарь и бампер. Освободите багажник, снимите резиновый уплотнитель крышки багажника и топливный бак (если меняется правое крыло ваз 2104, ваз 2105, ваз 2107) и отсоедините электропроводку. Срубите тонким острозаточенным зубилом или срежьте шлифовальной машинкой по крылу соединения: Замена заднего крыла. Стрелками на фрагментах указаны места рубки крыла. Пунктиром обозначены линии рубки — с аркой заднего колеса по изгибу, отступив от кромки крыла 12—15 мм, — с полом запасного колеса (или топливного бака) по изгибу, отступив от кромки крыла 12–15 мм; — с панелью задка, отступив от линии соединения 2 мм; — с панелью поперечины заднего окна, отступив от кромки изгиба 2–3 мм; — с задней частью боковины по изгибу, отступив от кромки крыла 15–20 мм. Срубите угольник соединения крыла с панелью задка, отступив от кромки угольника 15 мм. Сверлом диаметром 6–7 мм высверлите точки контактной сварки на соединении крыла с боковой панелью крыши и отсоедините крыло ваз 2104. Удалите оставшиеся полоски крыла, отрихтуйте деформированные кромки и зачистите посадочные места кузова ваз 2105 и нового крыла. Места сварки заднего крыла. На основном виде точками обозначены швы контактной сварки. На фрагментах показаны места газовой сварки Подгоните новое крыло по месту посадки, прихватите захватами и приварите газовой сваркой прутками Л 62 или Л 68 в местах. Проверьте посадку крыла и приварите его контактной сваркой с шагом 40–50 мм. При отсутствии контактно-сварочной машины допускается газовая сварка оплавлением кромок прерывистым швом длиной 20 мм через каждые 30 мм прутком Л 68. В проеме двери ваз 2107 допускается электросварка в среде углекислого газа. Неисправности кузова Устройство каркаса кузова Проверка кузова Замена переднего крыла автомобиля Замена заднего крыла Замена панели крыши Замена панели задка Пол и лонжероны задка кузова Замена порогов дверей Замена рамы ветрового окна Багажник и бамперы Двери и капот Остекление и омыватели Сиденья Приборы и отопитель Каркас кузова Обработка кузова ВАЗ / 2104, 2105, 2107 / ремонт / кузов / каркас кузова / Замена заднего крыла

Ремонт ВАЗ 2107 (Жигули) Замена переднего крыла

1. Руководства по ремонту
2. Руководство по ремонту ВАЗ 2107 (Жигули) 1982+ г. в.
3. Замена переднего крыла

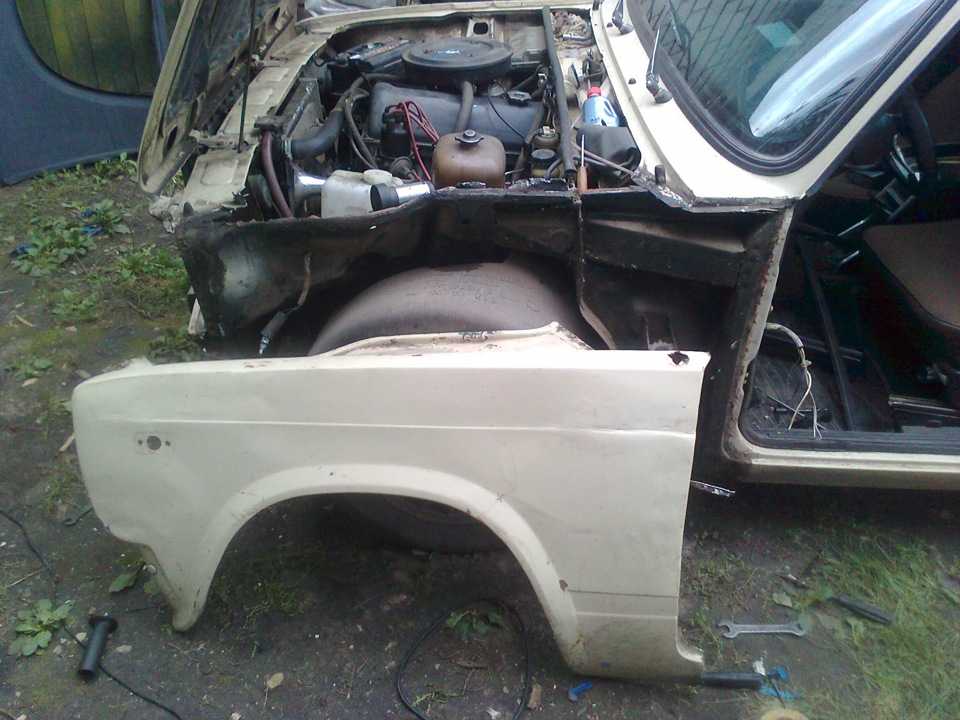

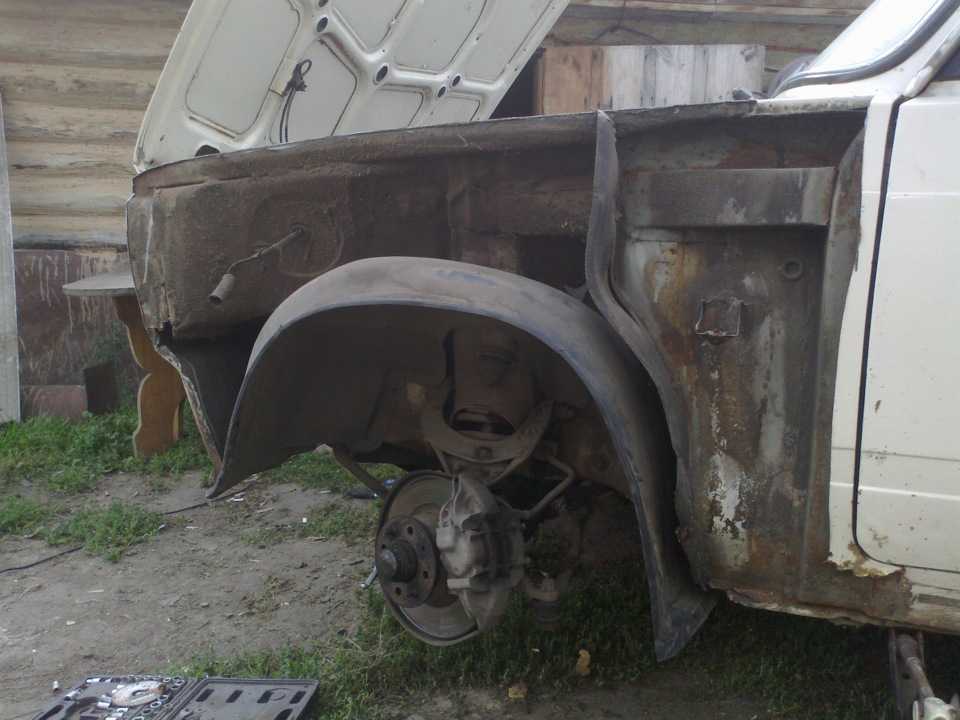

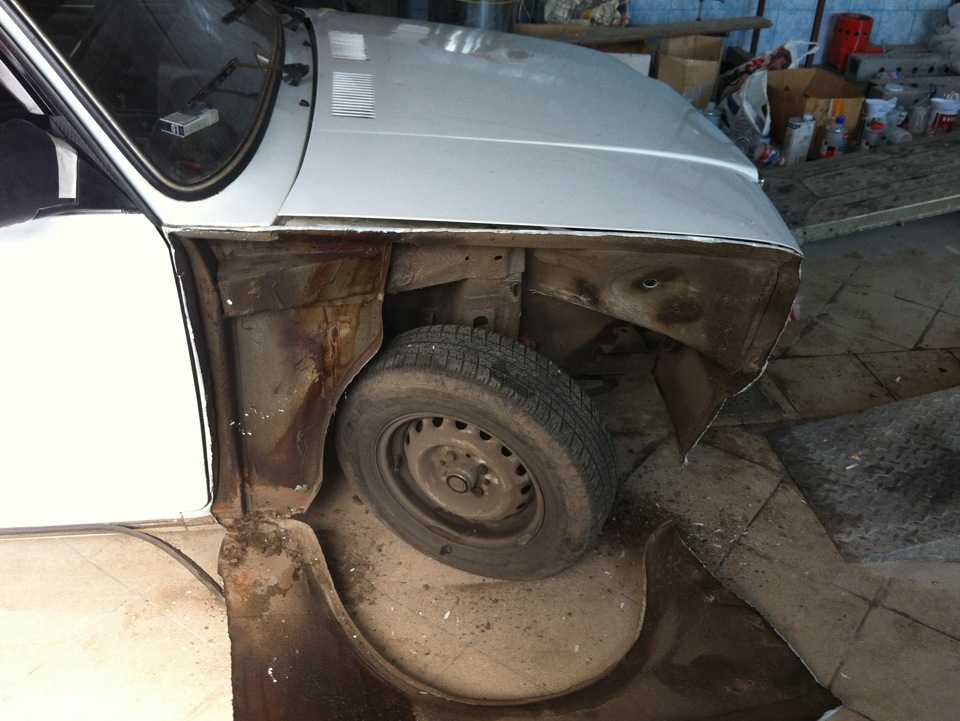

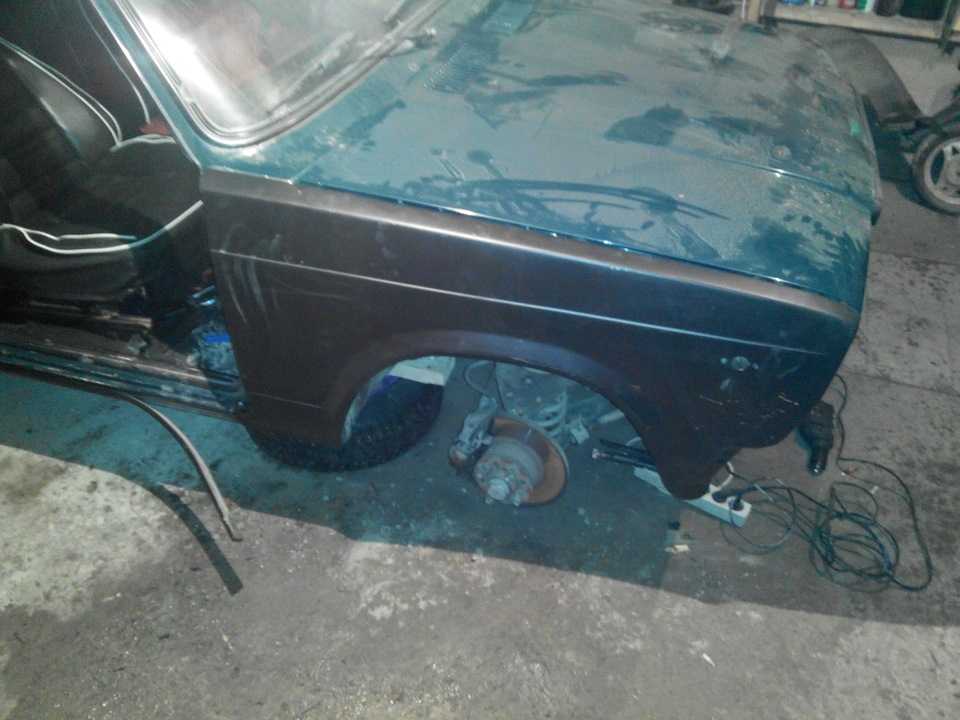

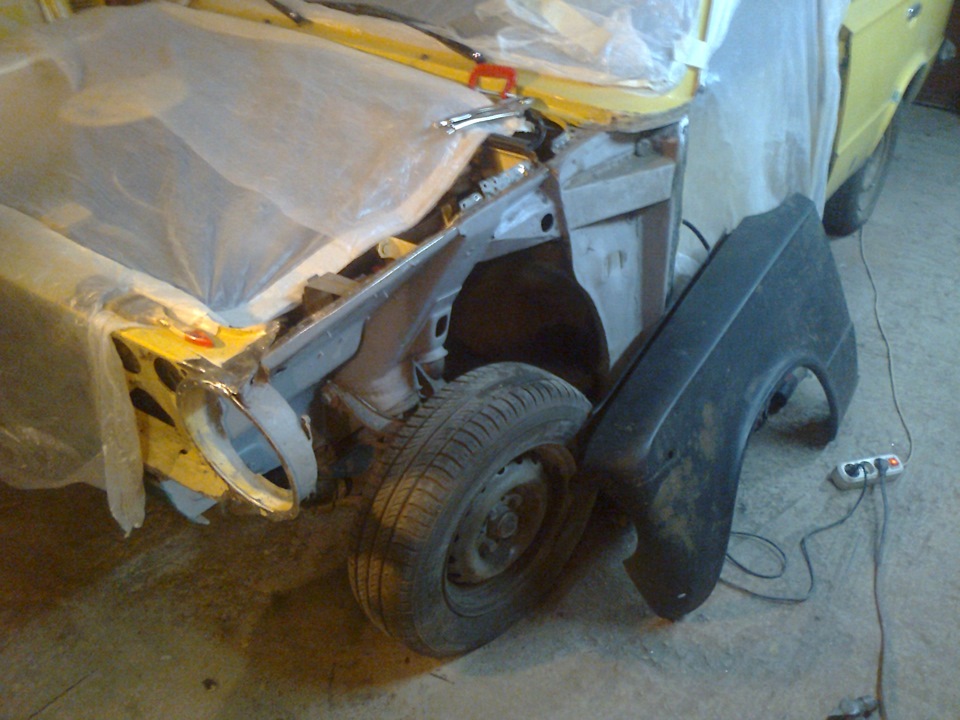

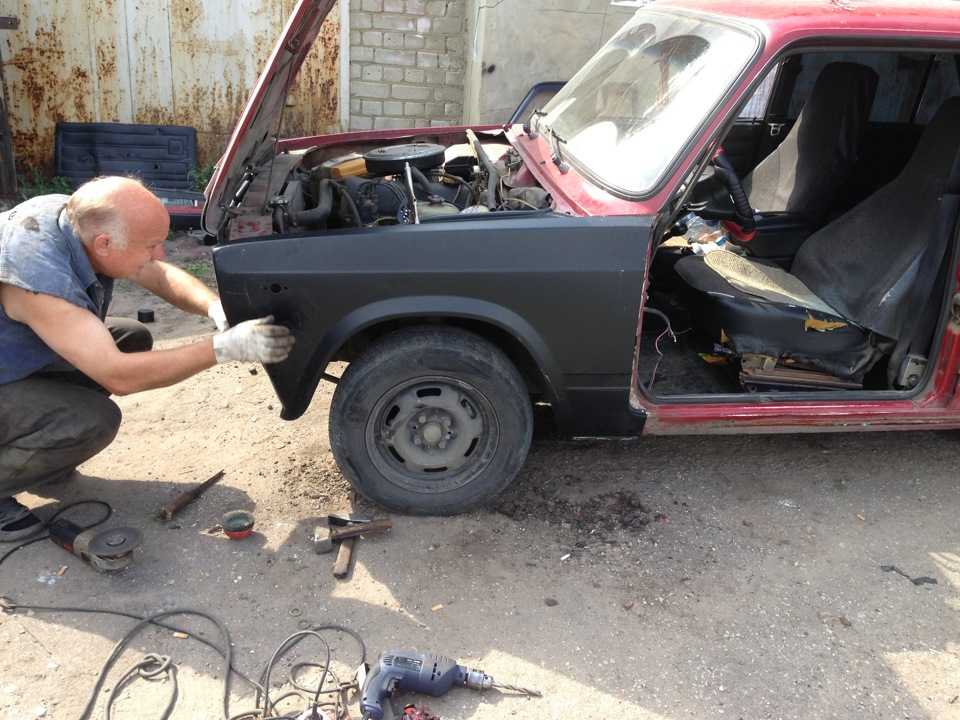

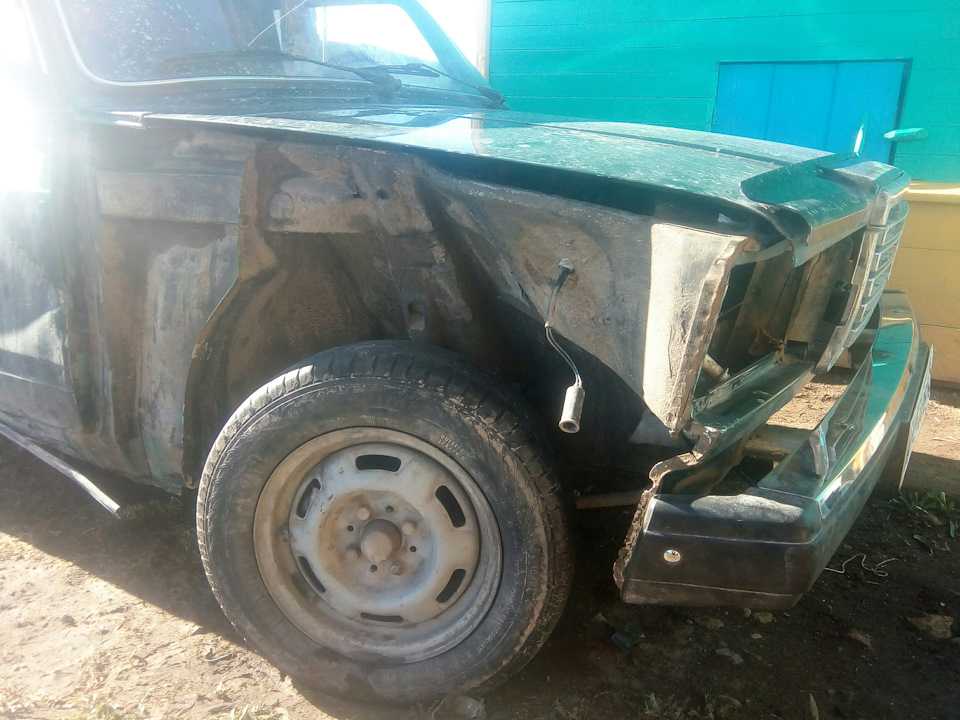

При незначительных повреждениях крыла (небольшие вмятины, царапины и т. д.) выполните, не снимая крыла, рихтовочные и окрасочные работы. После рихтовки проверьте состояние внутреннего противокоррозионного покрытия, при необходимости восстановите его.

При значительной деформации крыла, при наличии разрывов замените крыло, для чего сделайте следующее.

Снимите бампер (см. » Капот, крышка багажника, бамперы«), капот, антенну, переднюю дверь; с крыла снимите осветительные приборы.

Высверлите сверлом диаметром 6–7 мм точки контактной сварки сточного желобка с элементами кузова и отсоедините желобок тонким плоским зубилом с отогнутым концом.

Рис. 9–32. Замена переднего крыла. Стрелками на фрагментах указаны места рубки крыла. Пунктиром обозначены линии рубки

Тонким острозаточенным зубилом срубите или срежьте шлифовальной машинкой соединения крыла ( рис. 9–32):

— с панелью передка от фары вниз, отступив 2–3 мм от линии соединения;

— с передней стойкой боковины, отступив 5 мм от линии изгиба.

Отсоедините крыло, зубилом удалите оставшиеся полоски крыла. Отрихтуйте деформированные кромки и зачистите посадочные места кузова и нового крыла.

Из полости, закрываемой крылом, удалите грязь и ржавчину, нанесите цинкохроматный грунт ГФ-073.

Поставьте на место капот и дверь. Подгоните новое крыло по месту посадки и закрепите захватами.

Рис. 9–33. Места сварки переднего крыла. На основном виде точками обозначены швы контактной сварки. На фрагментах показаны точки газовой сварки

Приварите крыло газовой сваркой в точках, указанных на рис. 9–33. Для газовой сварки используйте латунный пруток  Л 62 или Л 68.

После проверки посадки крыла приварите его контактной сваркой с шагом 40–50 мм или электросваркой в среде углекислого газа проволокой Св 08Г1С или Св 08Г2С диаметром 0,8 мм прерывистым швом длиной

10 мм через каждые 30–40 мм. Сила электрического тока 50–90 А.

Скачать информацию со страницы

↓ Комментарии ↓



---

1. Эксплуатация и техническое обслуживание автомобиля
1.0 Эксплуатация и техническое обслуживание автомобиля 1.1. Эксплуатация автомобиля 1.2 Техническое обслуживание автомобиля

2. Общие данные
2.0 Общие данные 2.1 Техническая характеристика автомобилей 2.2 Органы управления и контрольные приборы 2.3. Управление вентиляцией и отопление салона

3. Двигатель
3.0 Двигатель 3.1 Снятие и установка двигателя 3.2 Разборка двигателя 3.3 Возможные неисправности двигателя, их причины и методы устранения 3.4 Сборка двигателя 3.5 Стендовые испытания двигателя 3.6 Проверка двигателя на автомобиле 3.7. Блок цилиндров 3.8. Поршни и шатуны 3.9. Коленчатый вал и маховик 3.10. Головка цилиндров и клапанный механизм 3.11. Распределительный вал и его привод 3.12. Система охлаждения 3. 13. Система смазки 3.14. Система питания

4. Трансмиссия
4.0 Трансмиссия 4.1. Сцепление 4.2. Коробка передач 4.3. Карданная передача 4.4. Задний мост

5. Ходовая часть
5.0 Ходовая часть 5.1. Передняя подвеска 5.2. Задняя подвеска 5.3. Амортизаторы

6. Рулевое управление
6.0 Рулевое управление 6.1. Осмотр, проверка и регулировка рулевого управления 6.2. Рулевой механизм 6.3. Тяги и шаровые шарниры рулевого привода 6.4. Кронштейн маятникового рычага

7. Тормоза
7.0 Тормоза 7.1. Проверка и регулировка тормозов 7.2 Возможные неисправности тормозов, их причины и методы устранения 7.3 Кронштейн педалей сцепления и тормоза 7.4. Вакуумный усилитель 7.5. Главный цилиндр тормозов 7.6. Передние тормоза 7.7. Задние тормоза 7.8. Регулятор давления задних тормозов 7.9. Стояночный тормоз

8. Электрооборудование
8.0 Электрооборудование 8.1 Схема электрооборудования 8.2. Аккумуляторная батарея 8.3. Генератор 8. 4. Стартер 8.5. Система зажигания 8.6. Освещение и световая сигнализация 8.7. Звуковые сигналы 8.8. ОЧиститель ветрового стекла 8.9 Очиститель фар 8.10. Электродвигатель отопителя 8.12. Контрольные приборы

9. Кузов
9.0 Кузов 9.1. Двери 9.2 Возможные неисправности кузова, их причины и методы устранения 9.3. Капот, крышка багажника, бамперы 9.4. Остекление кузова 9.5. Омыватели ветрового стекла и стекол фар 9.6. Панель приборов 9.7. Сиденья 9.8. Отопитель и вентиляция салона кузова 9.9. Ремонт каркаса кузова 9.10. Лакокрасочные покрытия 9.11. Противокоррозион-ная защита кузова

10. Модификация и комплектация автомобилей ВАЗ-2107
10.0 Модификация и комплектация автомобилей ВАЗ-2107 10.1. Автомобиль ВАЗ-21072 10.2 Автомобиль ВАЗ-21074 10.3. Автомобиль ВАЗ-21073-40

11. Приложения
11.0 Приложения 11.1 Приложение 1. Моменты затяжки резьбовых соединений* 11.2 Приложение 2. Инструмент для ремонта и технического обслуживания* 11.3 Приложение 3.

Применяемые горюче-смазочные материалы и эксплуатационные жидкости 11.4 Приложение 4. Основные данные для регулировки и контроля 11.5 Cхема

Как заменить крыло ваз 2107 🚩 замена крыла ваз 🚩 Ремонт и обслуживание

Как заменить крыло ваз 2107 🚩 замена крыла ваз 🚩 Ремонт и обслуживание

Пожалуйста, включите JavaScript для лучшего использования

21 мая 2014 900 03

По EasyHow

Замена крыла на ВАЗ-2107 — операция, требующая слесарных навыков и точечной сварки. При выполнении этих условий замена переднего или заднего крыла может быть произведена без обращения в ремонтные мастерские.

Чаще всего при мелких авариях страдают передние крылья, поэтому они дороже задних, хотя объем используемого металла и сложность изготовления обоих элементов примерно равноценны. Процесс замены передних и задних крыльев ВАЗ-2107 аналогичен, но есть некоторые нюансы.

Запасное переднее крыло

Прежде чем приступить к демонтажу поврежденного крыла, снимите его с автомобиля: бампер, лоб, капот и антенну (при наличии). Далее снимаем переднюю фару авто, боковую лампу поворотника, облицовку накладки. Визуально определите места точечной сварки, они в передней части, где крепится фара, на желобе из моторного отсека и подвесных дверях. Возьмите дрель и просверлите точки сварки. Теперь вам понадобится хорошо заточенная стамеска. Им нужно вырезать стыки с лицевой, нижней стороной и ее лицевой стороной. Затем можно снять крыло и с помощью болгарки и стамески сбить остатки старого поврежденного элемента кузова.

На следующем этапе отшлифуйте наждачной бумагой насадку (можно использовать шлифовальную машинку с поясным ремешком). Затем можно повесить капот, дверь и поставить новое крыло; его надо подгонять так, чтобы не было зазоров. Далее закрепите новый элемент кузова, например хомут, и приварите его первый раз. Снимите хомут, убедитесь, что все зазоры соблюдены, и приварите новое крыло капитально.

Запасное заднее крыло

Для начала в багажном отделении снимите обшивку салона и – заднее сиденье. В целях безопасности рекомендуется снять бензобак (даже если менять левое крыло). Берем болгарку и отрезаем крыло, отступив от заводского шва примерно 1 см. Мощными пассатижами скручиваем остатки металла в ленте и снимаем ее. Осмотрите внутреннюю арку и при необходимости отремонтируйте ее (проварите), а затем обработайте грунтовкой. Далее прикрепите крыло, закрепите хомутами и выровняйте так, чтобы между ним и крышкой багажника, задней дверью были одинаковые зазоры. Если все пойдет хорошо, мы можем сварить (желательно точечной сваркой).

После того, как крыло вернулось на место, шлифовальной машиной прошлифуйте вокруг сварных швов. Затем их нужно покрыть грунтовкой и обработать автомобильным герметиком. Внутреннюю часть установочного элемента обработайте любым ингибитором ржавчины. После этого крыло желательно полностью покрыть грунтовкой (это касается переднего крыла), т. к. заводская обработка оставляет желать лучшего.
