Volkswagen Sharan | Замена подшипника передней ступицы

Вам потребуются: съемник подшипников, съемник стопорных колец, бородок, молоток



ПОЛЕЗНЫЙ СОВЕТ Для замены подшипника удобно использовать имеющийся в продаже съемник для выпрессовки и запрессовки подшипников ступиц.



ПРИМЕЧАНИЯ Замену подшипника передней ступицы удобнее выполнять на снятой с автомобиля амортизаторной стойке. Рекомендуем заменять подшипники обеих ступиц передних колес одновременно.

1. Снимите амортизаторную стойку передней подвески (см. «Снятие и установка амортизаторной стойки»).

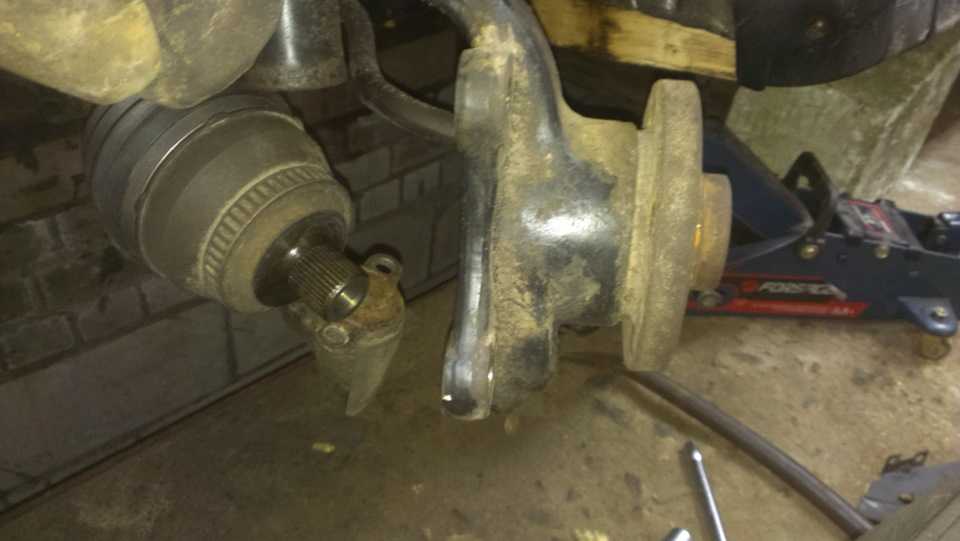

2. Зажмите стойку в тиски и выбейте ступицу молотком, используя оправку подходящего диаметра (например, торцовую головку).	3. Снимите ступицу. Вероятнее всего, на ступице останется наружная половина внутреннего кольца подшипника.



ПРЕДУПРЕЖДЕНИЕ После снятия ступицы подшипник для повторного использования не пригоден, поэтому его надо заменить.

4. Воспользуйтесь съемником…	5. …чтобы снять ее со ступицы.

6. Легкими ударами молотка через оправку осадите подшипник внутрь гнезда кулака, чтобы освободить стопорное кольцо.	7. Снимите стопорное кольцо подшипника съемником стопорных колец.

8. Аналогично снимите второе кольцо.

9. Установите съемник подшипников, выпрессуйте…	10. …и извлеките подшипник из кулака.

11. При отсутствии съемника выбейте подшипник, используя оправку подходящего диаметра, так как выпрессованный подшипник повторному использованию не подлежит.

12. Очистите детали и смажьте внутреннюю поверхность гнезда кулака и наружную поверхность ступицы тонким слоем смазки Литол-24.

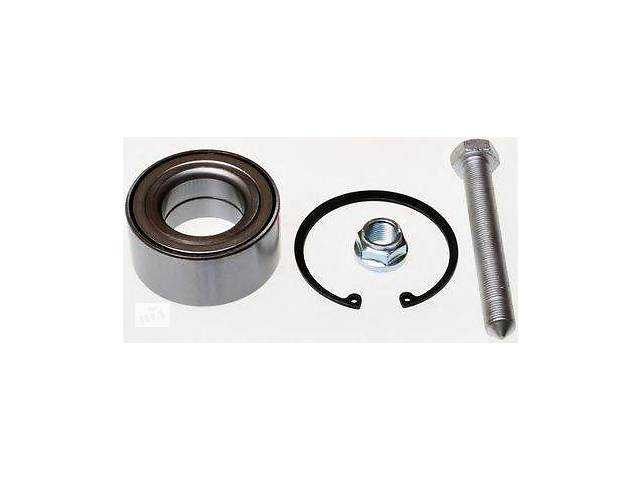

13. Установите внутреннее стопорное кольцо.

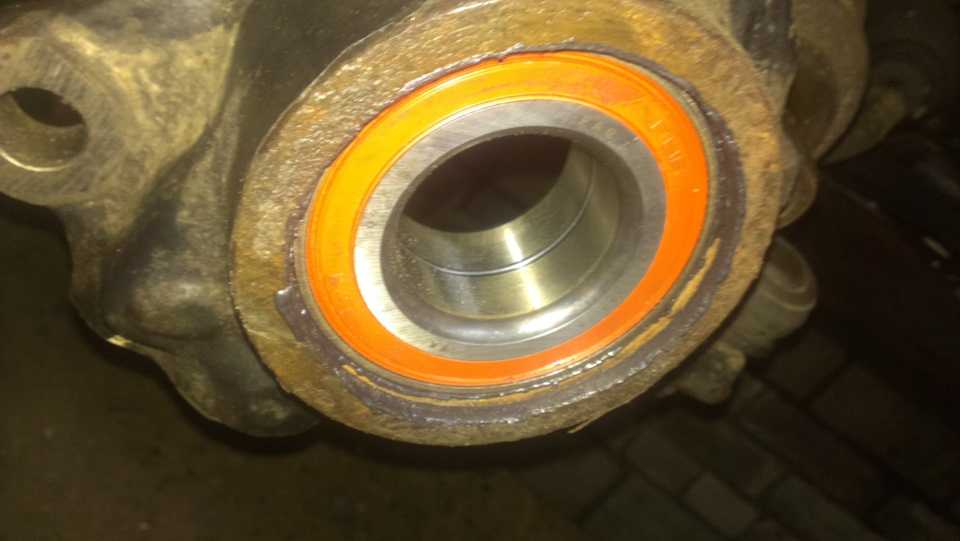

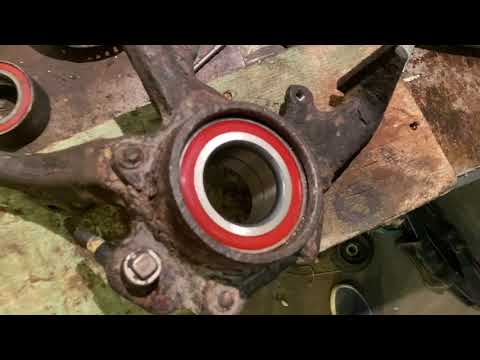

14. Запрессуйте новый подшипник до упора в стопорное кольцо.

ПРЕДУПРЕЖДЕНИЕ При запрессовке подшипника в корпус поворотного кулака усилие следует прикладывать к наружному кольцу подшипника, в противном случае подшипник можно повредить.

15. Установите наружное стопорное кольцо в канавку гнезда кулака.

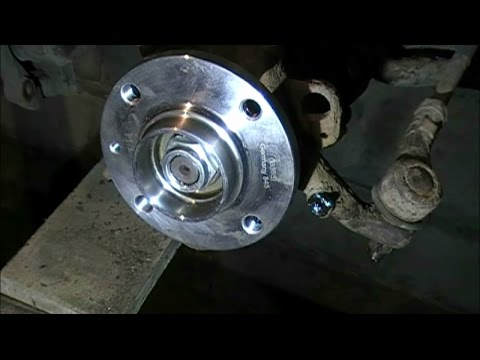

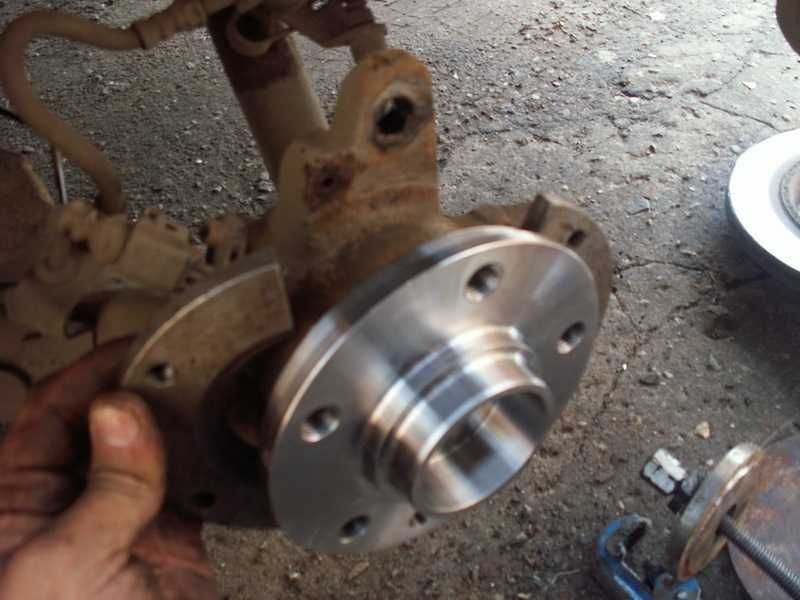

16. Запрессуйте ступицу в подшипник до упора, зафиксировав опорой внутреннее кольцо подшипника.



ПРЕДУПРЕЖДЕНИЕ Если при запрессовке ступицы не зафиксировать опорой внутреннее кольцо подшипника, то его можно повредить.

17. Установите амортизаторную стойку на автомобиль в порядке, обратном снятию.

18. Проверьте и при необходимости отрегулируйте углы установки колес. Воспользуйтесь услугами мастерских, располагающих специальным оборудованием.

Volkswagen Sharan | Замена подшипника ступицы переднего колеса

ПРИМЕЧАНИЯ Подшипники рекомендуется менять с обеих сторон автомобиля одновременно. При замене подшипника он разрушается и не подлежит повторному использованию.

Установите на подставки переднюю часть автомобиля, снимите колесо. Отверните два болта крепления тормозного суппорта, снимите его, не отсоединяя тормозного шланга, и закрепите в арке колеса.

Рис. 5.9. Оправки для выпрессовки подшипника ступицы колеса: А — оправка для выпрессовки ступицы; Б — оправка для выпрессовки и запрессовки подшипника ступицы; В — оправка для установки манжеты

Если на автомобиле установлена антиблокировочная система (ABS), освободите провод датчика и снимите датчик. Заблокируйте от вращения ступицу колеса. Выньте шплинт контргайки и отверните гайку крепления ступицы. Отверните гайку крепления пальца шарового шарнира рулевой тяги к поворотному кулаку и с помощью съемника выньте палец шарнира из поворотного кулака. Отверните гайку крепления нижнего шарового шарнира рычага подвески и с помощью съемника выньте палец шарнира из поворотного кулака. Снимите тормозной диск. Отверните два болта крепления стойки передней подвески к поворотному кулаку и снимите поворотный кулак в сборе со ступицей. Спрессуйте с помощью оправки (рис. 5.9, А) ступицу с поворотного кулака. Используя съемник с захватами для наружного зацепления, извлеките из ступицы внутреннее кольцо подшипника.

Тонкой отверткой выньте манжеты подшипника. Снимите стопорное кольцо подшипника. Выпрессуйте с помощью оправки (рис. 5.9, Б) наружное кольцо подшипника из поворотного кулака. Перед установкой нового подшипника тщательно очистите ступицу и посадочное место подшипника в поворотном кулаке. Проверьте техническое состояние рабочих поверхностей — на них не должно быть следов износа и царапин. Нанесите тонкий слой смазки на наружное кольцо нового подшипника.

Рис. 5.10. Запрессовка подшипника в поворотный кулак: 1 — оправка; 2 — подшипник ступицы колеса; 3 — поворотный кулак; 4 — подставка

При помощи пресса и оправки запрессуйте до упора подшипник в поворотный кулак, упираясь в наружное кольцо подшипника (рис. 5.10).

Рис. 5.11. Запрессовка ступицы в поворотный кулак: 1 — оправка; 2 — подшипник ступицы колеса; 3 — поворотный кулак; 4 — подставка; 5 — ступица колеса; 6 — наружная манжета; 7 — внутренняя манжета

Установите на место стопорное кольцо. Запрессуйте сначала наружную, затем внутреннюю манжеты подшипника с помощью оправки (рис. 5.9, В), нанеся предварительно слой смазки на кромки манжет. Подставьте упор под внутреннее кольцо подшипника и с помощью пресса запрессуйте ступицу в поворотный кулак (рис. 5.11). Остальные операции выполняйте в порядке, обратном разборке, замените все самоконтрящиеся гайки и шплинты контргаек крепления ступицы. Соблюдайте установленные моменты затяжки резьбовых соединений.

После окончания сборки проверьте и при необходимости отрегулируйте углы установки передних колес.

Как заменить ступичный подшипник VW SHARAN

Здесь вы найдете пошаговые руководства и советы по замене ступичного подшипника на вашем VW SHARAN. Эти бесплатные подробные инструкции по подвеске и рычагам были составлены профессионалами и основаны на конструктивных особенностях конкретной модели. Воспользуйтесь строкой поиска или фильтрами, чтобы быстро найти подходящее видео или руководство в формате PDF, чтобы самостоятельно заменить ступичный подшипник на вашем VW SHARAN.

• Как поменять передний ступичный подшипник на VW SHARAN 7M ОБУЧЕНИЕ | АВТОДОК

• Как изменить подшипник заднего колеса на VW Sharan 1 [Tutorial Autodoc]

• Как изменить подшипник переднего колеса на VW Sharan 1 [Учебное пособие Autodoc]

Связанные сменные учебники для аналогичных единиц

5

. Как заменить подшипник передней ступицы/подшипник передней ступицы на VW GOLF 6 (5K1) [ОБУЧЕНИЕ AUTODOC]

Как заменить подшипник задней ступицы/подшипник задней ступицы на VW GOLF 6 (5K1) [ОБУЧЕНИЕ AUTODOC]

Как заменить передний ступичный подшипник/подшипник передней ступицы на VW GOLF 5 (1K1) [ОБУЧЕНИЕ AUTODOC]

Как заменить задний ступичный подшипник/задний ступичный подшипник на VW CADDY 3 (2KB) [ОБУЧЕНИЕ AUTODOC]

Как заменить передний ступичный подшипник на VW PASSAT B7 седан [ОБУЧЕНИЕ AUTODOC]

Как заменить задний ступичный подшипник / задний ступичный подшипник на VW PASSAT B6 (3C5) [ОБУЧЕНИЕ AUTODOC]

5 Как заменить подшипник задней ступицы на VW PASSAT B7 седан [TUTORIAL AUTODOC]

Related replacement tutorials for similar units

Want to get more useful information?

Задавайте вопросы или делитесь опытом ремонта на автомобильном форуме. Подпишитесь на обновления, чтобы не пропустить новые руководства.

Полезные лайфхаки для VW SHARAN

Подробнее

• Как легко отремонтировать проколотую шину | Советы AUTODOC

• ТОП-6 лайфхаков по WD-40 | Насадки AUTODOC

• Замена втулок подвески | Советы AUTODOC

• Как предотвратить запотевание стекол автомобиля | Советы AUTODOC

Установите приложение AUTODOC CLUB!

Ваш личный менеджер по расходам автомобиля, советы по обслуживанию, напоминания о предстоящих встречах и интервалах обслуживания, инструкции по ремонту своими руками – все это в вашем телефоне.

Сканировать

Чтобы загрузить приложение:

• — отсканируйте QR-код
• — загрузите из App Store
• — загрузите из Google Play

Ваш профиль — ваш личный помощник.

Он может отслеживать расходы на автомобиль, вести журнал автомобилей и график замены, а также сохранять любимые материалы, заметки и документы

Руководства по ремонту и обслуживанию

Замена ступичного подшипника на вашем автомобиле

Другие руководства по замене

Бесплатные руководства по ремонту автомобилей

VW Sharan Неисправные ступичные подшипники симптомы, причины и диагностика

Ступичные подшипники в VW Sharan являются одним из наиболее важных и подверженных нагрузкам компонентов. Они обеспечивают легкое вращение колес и в то же время поглощают большие радиальные и осевые усилия. Вождение вашего Sharan с неисправным колесным подшипником может быть опасным, поэтому вы должны действовать в срочном порядке для своей безопасности и комфорта при вождении.

VW Sharan — (Erik Geiger RO / Shutterstock)

Наиболее распространенными симптомами неисправного ступичного подшипника в VW Sharan являются скрежет или гудение, стук или лязг при прохождении поворотов, тряска рулевого колеса, вибрация кузова, неравномерная или ненормальная износ шин, люфт в колесе и увод автомобиля в сторону при движении по прямой.

Симптомы

Скрежет или гул

Скрежет или гул в салоне Sharan со стороны пораженного колеса является одним из первых признаков неисправности ступичного подшипника. Чем быстрее вы едете на своем автомобиле, тем громче становится жужжание. Повреждение ступичного подшипника заметить на предварительных этапах непросто, так как шум едва заметен. Однако во многих случаях шум нарастает через короткое время — часто после нескольких сотен миль.

Вибрация рулевого колеса

Неисправный ступичный подшипник может вызвать вибрацию рулевого колеса Sharan, особенно если затронуты передние колеса. Если неисправны только задние ступичные подшипники, то вибрация в основном ощущается из-под сидений.

Вибрация рулевого колеса чаще всего вызвана несбалансированными колесами, поэтому в этом случае следует рассматривать неисправный подшипник колеса только в том случае, если вибрации сопровождаются гудением или скрежетом.

Стук или лязг при прохождении поворотов

На поздних стадиях внутреннего износа неисправный подшипник колеса может вызывать стук или лязг, особенно при поворотах или поворотах вашего автомобиля VW Sharan. Однако эти шумы также могут возникать из-за неисправностей компонентов подвески или рулевого управления, поэтому вам следует подумать о неисправном ступичном подшипнике, если в автомобиле присутствуют и другие системы, такие как гудение или скрежет и люфт в колесе.

Неравномерный износ шин

Если вы заметили, что шины вашего Sharan изнашиваются неравномерно, например, теряется внутренняя часть протектора, это также может быть связано с неисправным ступичным подшипником, поскольку он может нарушить выравнивание автомобиля.

Sharan уводит в сторону

Поскольку неисправный ступичный подшипник может повлиять на выравнивание автомобиля, ваш Sharan будет уводить в сторону при движении по прямой. Даже при прохождении поворотов вы можете почувствовать, что управление автомобилем немного не в порядке.

Люфт в ступичном подшипнике

Неисправный ступичный подшипник также можно распознать по слишком большому люфту. Поднимите свой VW Sharan домкратом, пока колесо не сможет свободно двигаться. Затем возьмитесь обеими руками за руль с противоположных сторон и попеременно нажимайте и тяните. Если люфт явно заметен и виден, то скорее всего неисправен ступичный подшипник. Однако эта техника требует некоторого опыта и отработанного хвата.

Колесо с неисправным подшипником с трудом проворачивается рукой при поднятии автомобиля на домкрате, при повороте колеса слышен скрежет. Вы также можете заметить люфт в колесе, как будто колесо установлено неправильно или ослаблено.

Нужно ли менять только неисправный ступичный подшипник в Шаране?

В общем случае рекомендуется заменить второй подшипник на той же оси, даже если в вашем VW Sharan имеется только один неисправный ступичный подшипник. Можно предположить, что оба подшипника подверглись примерно одинаковой нагрузке и что отказ второго подшипника неизбежен. Если их заменить одновременно, это сэкономит время и деньги.

Из-за чего выходят из строя подшипники VW Sharan?

Даже при прямолинейном движении вашего Sharan подшипники должны воспринимать высокие радиальные нагрузки. Весь вес автомобиля приходится на подшипники. При движении скорость создает дополнительные силы. Если затем также проходит кривая, возникают осевые силы. Сильные удары по подшипникам возникают также на неровностях дороги или при проезде выбоин. Удары всех видов гораздо более повреждают подшипники, чем высокие нагрузки. Поэтому все ступичные подшипники со временем выходят из строя. Однако то, как скоро они выйдут из строя, зависит от манеры вождения. Другие факторы также могут способствовать преждевременному выходу из строя подшипников вашего Sharan, например, вождение с несбалансированными шинами или неправильная установка колес.

Не игнорируйте симптомы неисправности ступичного подшипника. В худшем случае поврежденное колесо может заблокироваться во время движения или даже оторваться. Не позволяйте этому зайти так далеко.

Преждевременный выход из строя ступичного подшипника из-за загрязнения

При вращении ступичного подшипника возникает высокое трение. Поэтому внутренние компоненты необходимо смазывать смазочными материалами, такими как консистентная смазка или масло, для предотвращения перегрева. Ступичные подшипники в VW Sharan сконструированы таким образом, что они абсолютно не требуют обслуживания. Это достигается заполнением консистентной смазкой, обеспечивающей достаточную смазку тел качения в течение всего срока службы ступичного подшипника.

Тщательно разработанные уплотнения гарантируют, что ни вода, ни грязь не попадут в подшипник колеса. Но если уплотнения выходят из строя, вода и грязь могут попасть внутрь ступичного подшипника и загрязнить смазку. Эти загрязняющие вещества циркулируют в смазке и между дорожками качения и подшипниками, увеличивая скорость износа. Повышенное тепло может привести к разрушению и, в конечном итоге, к вытеснению смазки, что приведет к преждевременному выходу из строя подшипника.

Повлияет ли неисправный ступичный подшипник на ABS?

Колесные подшипники являются важными для безопасности компонентами. Они отвечают за стабильное поведение при вождении и, в зависимости от версии, предоставляют информацию о скорости вращения колес для антиблокировочной тормозной системы. Если ступичный подшипник неисправен, антиблокировочная система также может быть отключена. В случае экстренного торможения это отрицательно сказывается на тормозном пути и управляемости автомобиля.

Безопасно ли ездить на Sharan с неисправным ступичным подшипником?

Подшипник колеса расположен внутри ступицы колеса и отвечает за соединение колеса с автомобилем. Если вы продолжите ездить на своем Sharan с неисправным ступичным подшипником в течение нескольких месяцев, в худшем случае колесо может заблокироваться во время движения или даже упасть. Поэтому неисправный ступичный подшипник необходимо заменить как можно скорее при появлении первых симптомов.

Сколько служат ступичные подшипники в VW Sharan?

При нормальных условиях вождения ступичные подшипники обычно служат около 100 000 миль. Пробег зависит от стиля вождения и качества ступичного подшипника. Если вы часто ездите на Sharan по плохим дорогам с большим количеством выбоин, с силой наезжаете на бордюры или быстро поворачиваете, срок службы ступичных подшипников значительно сокращается.

Сколько времени занимает замена ступичного подшипника?

Замена одного ступичного подшипника Sharan обычно занимает от 1 до 2 часов у опытного механика. Иногда это может занять больше времени, если ступица колеса застряла, тогда для ее удаления требуется много ударов молотком или использование различных инструментов и методов. Есть также много движущихся частей, которые необходимо удалить, а затем правильно установить, чтобы выполнить задачу. Из-за сложности и чистого ручного труда это не рекомендуется в качестве проекта «сделай сам».

Рекомендованное видео

Заключение

Если во время движения в салоне вашего VW Sharan слышен скрежет или гудение, вам обязательно следует подумать о неисправных ступичных подшипниках. Однако не стоит торопиться с заменой подшипников, так как иногда симптомы могут быть вызваны чем-то другим, например, коробление шин (вид неравномерного износа) также может вызывать гул в салоне.

В любом случае неспециалистам желательно посетить мастерскую. Профессиональный механик может быстро диагностировать проблему для вас.
