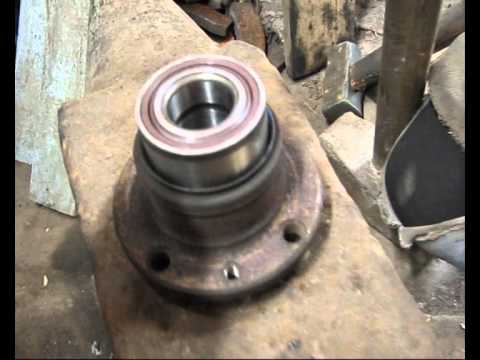

Видео о замене подшипника ступицы переднего колеса

Главная>Видео>Техобслуживание>Видео: замена подшипника ступицы переднего колеса

Прежде всего, чтобы узнать, требуется ли замена подшипника ступицы переднего колеса, необходимо проверить ступичные подшипники. Если не снимать поворотный кулак, то визуально сделать это не удастся. Но есть проверенные способы, подробнее об этом на видео ниже:

Если проблема с подшипниками выявлена, то можно приступать к процедуре замены. В следующем видеоролике показано, как правильно заменить передний подшипник ступицы на ВАЗ 2110, 2111, 2112:

Обратите внимание, что на автомобилях ваз 2108, 2109, 21099 при выпрессовке ступицы подшипник разрушается, поэтому, если вы выпрессовываете ступицу из поворотного кулака, обязательно потребуется замена подшипника ступицы:

Если вы владелец автомашины ВАЗ 2107, то следующее видео для вас:

В этом видеоролике показано, как производится замена ступицы и подшипника ступицы переднего колеса VW Passat B3:

А этот видеоматериал о замене переднего подшипника ступицы на Рено Логан, Сандеро и Лада Ларгус. Замена производится на автомобиле с АБС:

Понравилась статья? — Оцените:

Твитнуть

Разделы сайта

• Обзоры авто
• Техобслуживание
• Тюнинг авто
• Ремонт авто
• Устройство авто
• Другое

Проверка штрафов

Транспортный налог

Видео по теме

•  Видео: как поменять колодки тойоте
•  Как отрегулировать фары Рено: видеоматериалы
•  Видео: переборка двигателя своими руками
•  Раскоксовка колец в двигателе: видео
•  Видео: как промыть инжектор в домашних условиях

Мы ВКонтакте

Ремонтируем ВАЗ 2115.

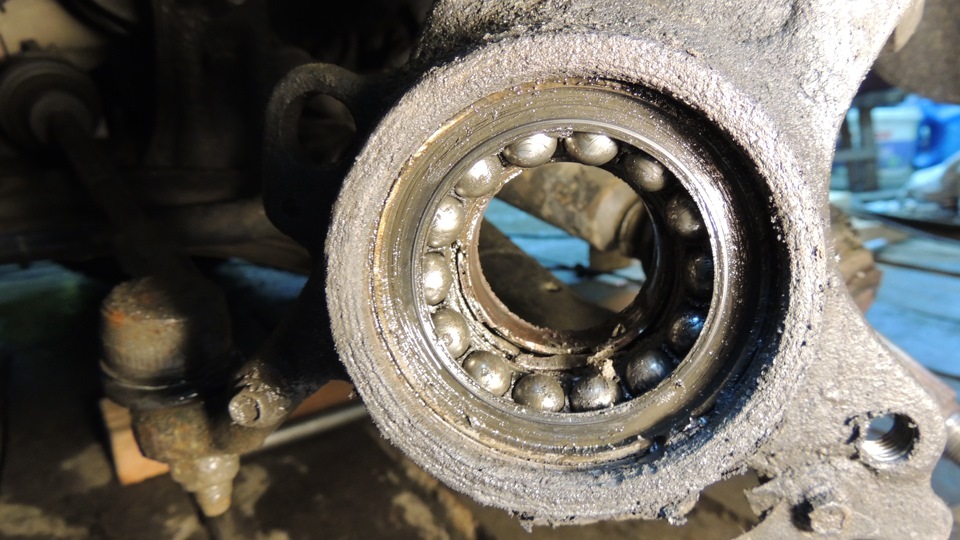

Подшипник задней ступицы: диагностика и замена

21.02.2018 admin ВАЗ 2115 Ответить на комментарий

Управляемость автомобиля и, как следствие, его безопасность, напрямую зависят от внимательности самого автовладельца. Появление любых «несанкционированных» стуков, потрескиваний или других свидетельств неисправности должно быть основанием для самой тщательной проверки работоспособности автомобиля. Уж во всяком случае – его важнейших систем. Появляющиеся во время движения стук и скрипы в области колёс с какой-либо стороны вполне могут свидетельствовать о том, назрела замена подшипника ступицы ВАЗ 2115. Удостовериться в том, что проблема именно в подшипнике передней ступицы 2115 или подшипнике задней ступицы, можно легко и даже без специальных инструментов. Достаточно после продолжительной поездки прикоснуться к колёсному диску с той стороны, с которой слышны призвуки. Если проблема действительно в ступичном подшипнике, диск будет горячим, или даже очень горячим.

Всё дело в том, что когда выходит из строя подшипник передней ступицы ВАЗ 2115, колесо перекашивается. Возникает избыточное трение, которое и приводит к увеличению температуры колёсного диска. Аналогичная ситуация происходит и с задними колёсами: если в ВАЗ 2115 подшипник задней ступицы поизносился, колесо начнёт деформироваться, появятся стуки и скрипы, ухудшится управляемость, в особенности – в плохих дорожных условиях.

Если подозрительные призвуки гарантированно вызваны не проблемами с тормозной системой, а именно с подшипником, можно дополнительно продиагностировать автомобиль с помощью одного домкрата и пары рук. Достаточно приподнять автомобиль на домкрате со стороны, где слышатся призвуки, и попытаться покачать колесо за нижнюю часть. Наличие люфта, а также (при попытке раскачать колесо) глухих стуков однозначно свидетельствуют о том, что замена подшипника ступицы ВАЗ 2115 для вас более чем актуальна.

Инструментарий, необходимый для замены подшипника ступицы ВАЗ 2115:

• домкрат;
• ключ на 30 (специально для того, чтобы откручивать центральную ступичную гайку;
• круглогубцы или щипцы для снятия стопорных колец;
• специальный съёмник для выпрессовки подшипника ступицы.

1. Фиксируем автомобиль с помощью ручного тормоза, после чего дополнительно используем противооткатные клинья, кирпичи или камни. Поддомкрачиваем и вывешиваие колесо, за которым скрывается проблема и снимаем его. Напоминаем, что снять колесо получится куда быстрее, если крепёжные болты срываются до того, как автомобиль поднялся на домкрате.
2. Теперь нам пригодится большой ключ на 30: именно им мы срываем центральную гайку крепления ступицы. После этого отсоединяем от ступицы ШРУС приводного вала, демонтируем одновременно диск и суппорт.
3. Откручиваем крепления (два болта), удерживающие шаровую на нижнем рычаге. Отсоединяем нижний рычаг подвески от поворотного кулака, чтобы иметь возможность отвести в сторону амортизационную стойку (её нижний сегмент).
4. С помощью специального съёмника выбиваем из поворотного кулака саму ступицу. После этого, используя специальные щипцы для снятия стопорных колец или круглогубцы снимаем наружное и внутреннее (именно в этом порядке) стопорные кольца подшипника ступицы.

5. Если при выбивании ступицы из поворотного кулака, вместе с ней вышло и кольцо подшипника (а такое случается весьма часто), потребуется съёмник или болгарка, чтобы кольцо всё-таки снять. И в том, и в другом случае со ступицей нужно быть весьма аккуратным, потому что иначе новая ступица дополнит перечень запчастей, необходимых для замены.
6. В поворотный кулак с помощью щипцов устанавливаем наружное стопорное кольцо, а потом – с помощью специального съёмника – заправляем новый подшипник в посадочное место. Если съёмник отсутствует, заправить подшипник можно с помощью обычного молотка и подходящей наставки.
7. Устанавливаем внутреннее стопорное кольцо, потом наружное – и далее проводим все вышеперечисленные работы в обратном порядке.

По завершении работ рекомендуется сделать развал/схождение, — как и в большинстве других случаев, связанных с ходовой частью

С этой статьей так же читают:

Не вытаскивается ротор генератора карбюратор ваз 2109.

Изношенные подшипники генератора автомобилей ВАЗ 2108, 2109, 21099 выдают себя «воем» определенного тона. Если не обратить внимание на проблему, то в ближайшее время можно получить — короткое замыкание. Рассмотрим, как заменить подшипники на генераторе 37.3701, который широко используется на автомобилях ВАЗ 2108, 2109, 21099.

Процедура замены подшипника генератора

— Снять генератор с двигателя автомобиля

— Снять регулятор напряжения

Для этого отверните отверткой два винта его крепления, отсоедините наконечник провода, идущего от диодного моста, и выньте регулятор из отверстия в задней части генератора.

снятие регулятора напряжения генератора 37.3701

— Снять шкив привода генератора

Откручиваем гайку его крепления, не давая проворачиваться отверткой.

снятие шкива генератора 37. 3701 автомобилей ВАЗ 2108, 2109, 21099

— Снять болты натяжения генератора

Для этого отверните гайки их крепления ключом на 10 мм и выньте болты из корпуса.

— Снять переднюю крышку с передним подшипником

Просто сбиваем молотком с вала якоря. Перед снятием отмечаем положение частей корпуса генератора относительно друг друга.

снять переднюю крышку генератора с передним подшипником

— снять защитные крышки переднего подшипника

Ключом на 8 мм отверните четыре гайки крепления передней защитной крышки подшипника. Снимите его и заднюю крышку с помощью винтов.

снятие защитных крышек переднего подшипника

— Замена переднего подшипника новым

Выбиваем старый подшипник молотком через кусок трубы или головку подходящего диаметра в любую сторону. Запрессовываем новый на место старого с помощью той же трубы и молотка.

Сила прессования должна быть приложена к наружному кольцу подшипника. Устанавливаем защитные кожухи переднего подшипника на место.

запрессовать передний подшипник в крышку генератора

— Заменить задний подшипник

Выбиваем ротор с подшипником с обратной стороны корпуса генератора. Лучше всего это сделать через окошко в задней крышке генератора под регулятором напряжения. Используем молоток и выколотку из мягкого металла.

снятие вала ротора с задним подшипником с задней крышки генератора

Подшипник с вала снимаем при помощи съемника или сбиваем зубилом и молотком (поочередно стуча с разных сторон).

снятие заднего подшипника генератора с вала ротора

Запрессовываем новый подшипник на вал с помощью куска трубы подходящего диаметра и молотка. Сила прессования должна быть приложена к внутреннему кольцу подшипника.

Генератор 37. 3701 для автомобилей ВАЗ 2108, 2109, 21099 и их модификаций.

Необходимые инструменты

— Ключ на «8» (головка или головка)

— Ключ на 10 (головка или головка)

— Отвертка шлицевая средняя

— Крестовая отвертка среднего размера

Порядок сборки генератора 37.3701

Установить диодный мост (выпрямительный блок) в заднюю крышку генератора

Диодный мост ставим внутрь крышки (нижняя часть подковы моста к кронштейну крепления генератора). См. фото выше. В этом случае продеваем провод с наконечником через отверстие в задней крышке. Еще один провод (вывод дополнительных диодов моста) установлен в пластиковой колодке на задней крышке (вывод «67» генератора). На кончике этой проволоки есть металлический усик для фиксации, который нужно немного согнуть. Продеваем контактный болт через отверстие в диодном мосту и отверстие в крышке. Он имеет пластиковую втулку, которая входит в отверстие в крышке, чтобы изолировать болт от земли. Контактный болт временно фиксируем гайкой М8 (ключ на «10»).

Установка статора генератора

Вставляем в заднюю крышку. При этом пазы по бокам статора должны совпадать с отверстиями для стяжек в крышке. Подключаем выводы статора к диодному мосту. С тыльной стороны продеваем крышки через отверстия тремя винтами и крепим клеммы к перемычке гайками М6 (ключ на «8»). Каждый винт должен быть оснащен пластиковым изолятором и ограничительной скобой.

Вставляем подшипник в переднюю крышку генератора

Если при разборке генератора был снят подшипник с передней крышки, то при сборке запрессовываем в него новый. Можно использовать кусок трубы диаметром, равным внешнему диаметру подшипника. См. . Установите переднюю и заднюю крышки подшипников. Стягиваем их винтами. Гайки на винтах «8» расположены сбоку на передней части крышки.

Собираем и устанавливаем ротор генератора

Если задний подшипник снимался, то напрессовываем новый на вал ротора (отрезком трубы, равным по диаметру внутреннему кольцу подшипника). Надеваем упорное кольцо на вал ротора. Надеваем переднюю крышку с подшипником. Вставляем ротор с задним подшипником в расточенное отверстие в задней крышке генератора.

Стягиваем генератор длинными болтами

Продеваем четыре длинных стяжных болта через отверстия в крышках генератора (со стороны передней крышки). Затяните гайки болтов ключом «на 10» крест-накрест.

Установка шкива генератора

Вставляем шпонку в паз на валу ротора. Надеваем шкив на вал. Затяните гайку шкива ключом «на 19».

Его можно удержать от проворачивания с помощью отвертки.

Установка конденсатора

Прикручиваем конденсатор винтом к задней крышке генератора с помощью шлицевой отвертки. Откручиваем гайку на контакте генератора (клемма «30»). Надеваем вывод конденсатора на болт. Фиксируем гайкой.

Установка регулятора напряжения

Вставляем регулятор напряжения щетками внутрь отверстия в задней крышке генератора (щетки должны быть на коллекторе ротора). Закрепляем его на крышке двумя винтами с помощью крестовой отвертки. Кончик провода, идущего от диодного моста, подключаем к клемме на регуляторе напряжения.

Все, генератор 37.3701 автомобилей ВАЗ 2108, 2109, 21099 в сборе

Примечания и дополнения

— На автомобилях до 1996 года регулятор напряжения генератора 37.3701 состоял из двух частей: самого регулятора и щеточного узла. Это две отдельные детали. После 1996 года это единое целое.

— Конструкция шкива генератора 37.3701 может отличаться. Шкив может быть неразъемным: крыльчатка и шкив составляют единое целое (как в описанной выше инструкции по сборке генератора), а может состоять из отдельных частей: крыльчатки и шкива, состоящего из двух половинок. Порядок установки такого шкива на вал ротора следующий: шайба, шпонка, рабочее колесо, распорная шайба, две половинки шкива, еще одна шайба, гайка.

Разбираем генератор для ремонта. Перед снятием и разборкой генератора нужно убедиться, что неисправен именно генератор.

Проверка генератора на автомобиле

Включаем зажигание (не заводя двигатель). Вольтметр покажет напряжение на клеммах аккумулятора.

Запускаем двигатель — напряжение должно увеличиться.

Если это не так, возможно, неисправен регулятор напряжения, повреждены обмотки генератора (обрыв или короткое замыкание), контактные кольца окислены или замаслены, щетки изношены или «залипли».

Чтобы убедиться в исправности регулятора напряжения, включаем мощные потребители тока (фары, вентилятор отопителя, сигнализацию и стеклоочиститель).

При изменении частоты вращения коленчатого вала двигателя со средней на высокую, при исправном регуляторе, напряжение должно оставаться в пределах 13,5-14,8 В.

1. Отвинтить гайку и снять регулировочную шайбу.

2. Отвинтите стопорную гайку и снимите натяжную втулку.

3. Выверните болт и снимите кронштейн с генератора.

4. Отверните гайку крепления, не допуская проворачивания шкива, и снимите шкив вместе с крыльчаткой вентилятора.

Снимите шпонку с вала якоря.

Наденьте ремень генератора на шкив и поверх него наденьте еще один ремень большего сечения, чтобы не заклинило шкив.

Зажмите шкив с ремнями в тисках и отверните гайку крепления

5. Отверните гайку и отсоедините провод конденсатора от клеммы генератора.

6. Открутите винт и снимите конденсатор.

Как известно, генераторное устройство служит источником питания для всех электроприборов автомобиля при работающем двигателе. Так что выход из строя этого агрегата может привести к серьезным последствиям. В этой статье мы поговорим о том, как диагностируется и ремонтируется генератор. отечественный автомобиль ваз 2109 и что для этого нужно.

[Скрыть]

Особенности работы

Как может выглядеть неисправный агрегат, как снять и как разобрать генератор, как осуществляется его переборка? Если не заряжается устройство на ваз 21099 или ваз 2109 инжектор или карбюратор, в первую очередь разберемся с особенностями его функционирования, а именно с схемой питания.

Цепь питания генератора

Итак, что включает в себя схема:

1. Сам генератор ВАЗ 2109.
2. Минусовой диод.
3. Дополнительный элемент.
4. Положительный диод.
5. Контрольная лампа, она же информирует водителя о разряде аккумулятора.
6. Приборная панель автомобиля.
7. Вольтметр.
8. Блок предохранителей, расположенный в моторном отсеке под лобовым стеклом напротив сиденья водителя.
9. Резисторные элементы установлены в одном блоке.
10. Реле зажигания «девятка».
11. Сам замок.
12. Конденсаторное устройство.
13. Обмотка.
14. Реле регулятора напряжения генератора установлено в моторном отсеке.

Следует отметить, что схема подключения генератора ВАЗ 2109 актуальна для всех автомобилей с передним приводом восьмой линейки — как 2108, так и 21099 (видео Семена Педана).

Проверка исправности

Ремонт генератора ВАЗ 2109 или ВАЗ 21099 проводится в случае поломки в работе узла. Существует несколько способов определения неисправности генератора. Самая оптимальная из них – диагностика мультиметром, но для ее проведения также потребуется помощник. Именно о том, как проверить генератор на ВАЗ 21099 или 2109 с помощью тестера, мы расскажем ниже.

Итак, для определения неисправности генератора мультиметром выполните следующие действия:

1. В первую очередь необходимо провести диагностику регулятора напряжения ВАЗ. Как показывает практика, если генератор на ВАЗ 2109 или ВАЗ 21099 работает некорректно, проблема может заключаться в работоспособности трехуровневого регулятора напряжения. Особенно этому способствует перенапряжение в электрической цепи. Для проверки на тестере необходимо установить режим измерения напряжения. Итак, заводим двигатель и измеряем напряжение на клеммах аккумулятора или на клеммах самого генераторного блока. Если все в норме, то этот параметр будет колебаться в районе 14-14,2 вольта. Затем нажмите на газ и снова проверьте параметр — он должен увеличиться, но не более чем на 0,5 вольта. В том случае, если показатели на ВАЗ 2109карбюратор или инжектор ВАЗ 21099 отличаются, это свидетельствует о неправильном функционировании элемента. Скорее всего, реле напряжения ВАЗ 2109 придется заменить.
2. Далее проводится диагностика диодного моста генератора. Сам мост состоит из шести элементов, три из которых считаются положительными, а остальные три отрицательными. Часть диодов имеет массу на аноде, а часть — на катоде. Для проверки диодного моста генератора ВАЗ тестер переводится в звуковой режим, то есть при замыкании выводов щупов слышен характерный звук. Требуется протестировать каждый диод в разных направлениях, при этом звук должен быть слышен только в одном из них. Если при проверке звук идет в обе стороны, это говорит о пробитии диода. Самым лучшим вариантом будет замена диодного моста.
3. Перед разборкой агрегата и его ремонтом проверьте работу статора, он представляет собой стальной цилиндр, внутри которого находится обмотка механизма. Для диагностики нужно отсоединить выводы статора от диодного моста. Сначала осмотрите элемент визуально – на нем не должно быть следов повреждения или подгорания. Мультиметр установлен в режим измерения сопротивления. Сначала измерьте параметр сопротивления между клеммой обмотки и корпусом (можно использовать любую клемму). Полученные показатели должны быть высокими и стремиться к бесконечности. В том случае, если показатели равны 50 кОм, это говорит о необходимости замены генератора.
4. С помощью мультиметра также можно проверить работоспособность ротора — это стальной стержень с намотанной обмоткой. на одном конце штока имеются кольца, по которым проходят щетки генератора ВАЗ. Нужно демонтировать ротор и визуально осмотреть состояние обмотки и подшипника генератора. Целостность обмотки можно проверить мультиметром, после чего измеряется параметр сопротивления между кольцами. Полученные показатели должны быть не более нескольких Ом. Замена щеток ВАЗ 2109Генератор требуется в случае износа.

Возможные неисправности

Перед снятием генератора и ремонтом разобранного устройства следует учесть основные неисправности, характерные для данного узла:

1. При включенном зажигании лампа механизма не горит. Как правило, такая проблема связана с поломкой замка зажигания, возможными обрывами провода или перегоревшим предохранителем. В первую очередь необходимо провести диагностику предохранителей и проводки, электрическая цепь прозванивается с помощью тестера.
2. Лампа блока не горит, при этом аккумулятор сильно разряжен, но приборы управления работают нормально. Обычно причиной поломки в этом случае является работоспособность генератора. Речь идет о возможном коротком замыкании диодов, плохом контакте соединения обмотки возбуждения, выходе из строя реле или неработоспособности щеткодержателей. Кроме того, в некоторых случаях проблема может заключаться в обрыве проводки, идущей от генераторного агрегата к пульту управления. Возможно, причина просто в плохом контакте самой лампочки или ее выходе из строя. Чтобы отдавать ток, узел мог нормально работать, все его элементы должны быть исправны. Если проблема кроется в щетках, то их необходимо заменить на аналогичные того же размера.
3. Лампа устройства работает при включенном двигателе, и аккумулятор можно подзарядить. В первую очередь обратите внимание на эффективность регулятора.
4. При работающем двигателе лампочка на приборной панели горит очень ярко или только на 50%. В этом случае необходимо провести диагностику ремня генератора ВАЗ – возможно, он износился или просто ослаб. Замена ремешка или затягивание ремешка может решить проблему. В некоторых случаях причина неисправности кроется в замыкании обмотки статора на массу или обрыве цепи. Также проблема может заключаться в неработоспособности диодов или отпаивании выводов ротора от контактных колец. Можно попробовать решить проблему перепайкой выводов.
5. Если агрегат очень шумный, сначала проверьте подшипниковый узел. Кроме того, появление шума может быть вызвано замыканием обмотки статора на землю или замыканием одной из диодных составляющих (видео Вячеслава Ляхова).

Замена и снятие своими руками

Итак, как осуществляется разборка генератора ВАЗ:

1. Для начала отключите аккумулятор, сняв с него клеммы, так можно обесточить бортовую сеть.
2. Снимите колпачок с клеммы и открутите соответствующую гайку, после чего можно снять проводку со шпильки.
3. Отсоедините жгут проводов, идущий к разъему в сборе.
4. Теперь нужно немного ослабить затяжку крепления узла к регулировочной планке. Сделав это, можно поднять узел вверх до того момента, пока он не упрется в головку БК. затем вы можете освободить его от ремня.
5. После этих действий можно полностью выкрутить винт крепления планки к БК. Затем залезьте под машину и открутите винты крепления кронштейна к двигателю. Демонтировать агрегат можно, вынув его из моторного отсека. Производится разборка и замена вышедших из строя элементов на новые, после чего производится повторная сборка генератора.
Видео «Как правильно разобрать и разобрать узел своими руками»

Инструкция по разборке и сборке генераторного агрегата на ВАЗ представлена ​​в видео ниже (автор видео — Денис Легостаев).

Кому-то это может показаться диким, но очень часто приходится встречать владельцев ВАЗ 2109-2108, которые при первой же неисправности генератора предпочитают не ремонтировать его, а просто заменить устройство на новый. Есть даже такие, которые не утруждают себя проверкой износа щеток, а сразу бегут за новым генератором. На самом деле можно провести ремонт, то есть заменить заведомо неисправную деталь на новую и все, прибор проработает еще сто лет!

Для разборки генератора на ВАЗ 2109-2108 нам понадобится следующий инструмент:

• рожковый или накидной ключ 17
• головка 10 и 7 мм
• храповая рукоятка
• Крестовая и плоская отвертки

Порядок разборки и замены деталей генератора на ВАЗ 2109-2108

Итак, в первую очередь необходимо отсоединить проводку от интеграла со щетками и открутить два болта крепления, которые показаны на фото:

Потом щетки снимаются без проблем, так как больше их ничего не держит. После этого нужно попытаться открутить гайку шкива, при этом необходимо удерживать сам шкив от проворачивания. Так как заблокировать его подручными средствами непросто, можно предварительно открутить все гайки крепления задней крышки, как показано на фото ниже:

После этого болты становятся свободными и поэтому их можно немного выдавить в противоположном направлении.
