Замена распредвалов ваз 2112 16 клапанов: Установка и замена распредвалов ВАЗ-2112 16 клапанов: фото, видео
Снятие и установка распределительного вала Ваз 2110, Ваз 2111, Ваз 2112
Инструкции по ремонту, снятию и установке вала двигателя лада 2110 своими руками, регулировка двигателя автомобиля лада 2111, устройство двигателя ваз 2111, ваз 2112, ваз 2110. Обслуживание двигателя автомобиля лада 2112. Инструкции по ремонту системы охлаждения, выпуска отработавших газов, питания лада 2111. Особенности 8-ми и 16-ти клапанного двигателя лада 2110. Эксплуатация основных узлов и агрегатов двигателя
Снимаем клапанную крышку головки цилиндров ваз 2110 (см. Регулировка тепловых зазоров в клапанном механизме двигателя ВАЗ-2110, -2111).
На двигателе ВАЗ-2111 ключом «на 10» отворачиваем две гайки крепления «массовых» проводов к шпилькам заглушки головки цилиндров ваз 2112 и снимаем провода со шпилек.
Ключом «на 10» отворачиваем две гайки и один болт крепления заглушки.
Снимаем заглушку …
…и ее уплотнительное кольцо.
На двигателе ВАЗ-2110 снимаем корпус вспомогательных агрегатов (см. Снятие корпуса вспомогательных агрегатов двигателя ВАЗ-2110).
Ключом «на 13» равномерно в несколько приемов (до снятия давления пружин клапанов) отворачиваем десять гаек крепления корпусов подшипников распределительного вала.
Снимаем со шпилек передний…

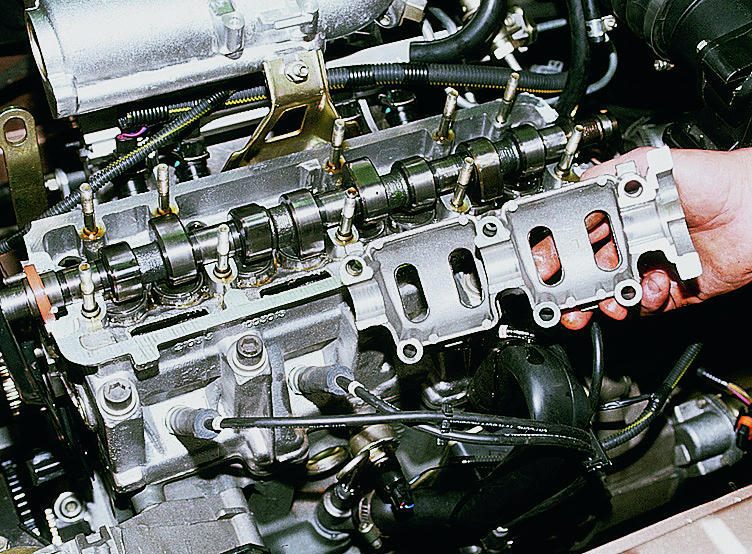

…и задний корпусы подшипников распределительного вала.

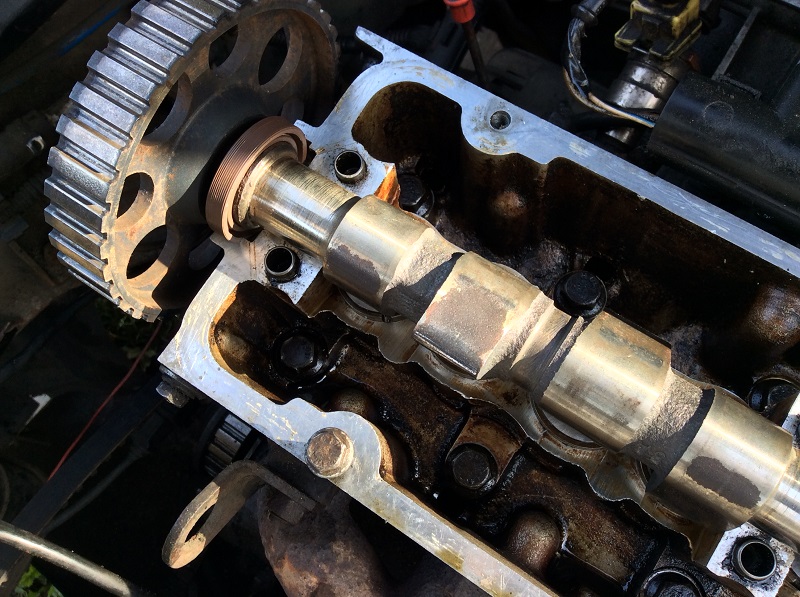

Немного отведя от головки блока цилиндров заднюю крышку ремня привода ГРМ ваз 2111, снимаем распределительный вал.
Снимаем сальник распределительного вала ваз 2110.
Устанавливаем распределительный вал в следующей последовательности.
Очищаем сопрягаемые поверхности головки цилиндров и корпусов подшипников от старого герметика и масла.
Смазываем моторным маслом опорные шейки и кулачки распределительного вала ваз 2112.

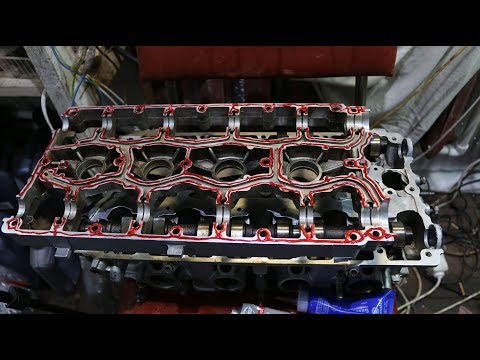

На поверхности головки цилиндров, сопрягающиеся с корпусами подшипников в зоне крайних опор, наносим тонкий слой силиконового герметика.
Устанавливаем корпуса подшипников и затягиваем гайки их крепления в два приема.
Предварительно затягиваем гайки в последовательности, указанной на рисунке, до прилегания поверхностей корпусов подшипников к головке цилиндров. При этом необходимо следить за тем, чтобы установленные втулки корпусов свободно вошли в свои гнезда.
Окончательно затягиваем гайки моментом 21,6 Н•м (2,2 кгс.м) в той же последовательности.
После затяжки гаек тщательно удаляем остатки герметика, выдавленного из зазоров. Проверяем зазоры в клапанном механизме. Запрессовываем новый сальник распределительного вала (см. Замена сальника распределительного вала двигателей ВАЗ-2110, -2111).
Дальнейшую сборку проводим в последовательности, обратной разборке.
Ремень газораспределительного механизма
Зазоры в клапанном механизме
Распределительный вал 8 клапанного двигателя
Сальники клапанов
Сальник распределительного вала
Двигатель 8 клапанный
Датчик лампы давления масла
Ресивер и коллектор двигателя
Впускной и выпускной коллектор
Корпус вспомогательных агрегатов
Снятие и установка головки блока цилиндров
Задняя опора силового агрегата
- Разборка и сборка
- 8 клапанный
- 16 клапанный
- Система охлаждения
- Система выхлопа
- Карбюраторная система
- Инжекторная система
- Система питания
ВАЗ / 2110, 2111, 2112 / ремонт / двигатель / 8 клапанный / Распределительный вал 8 клапанного двигателя
Установка распредвалов на ваз 2112 16 клапанов

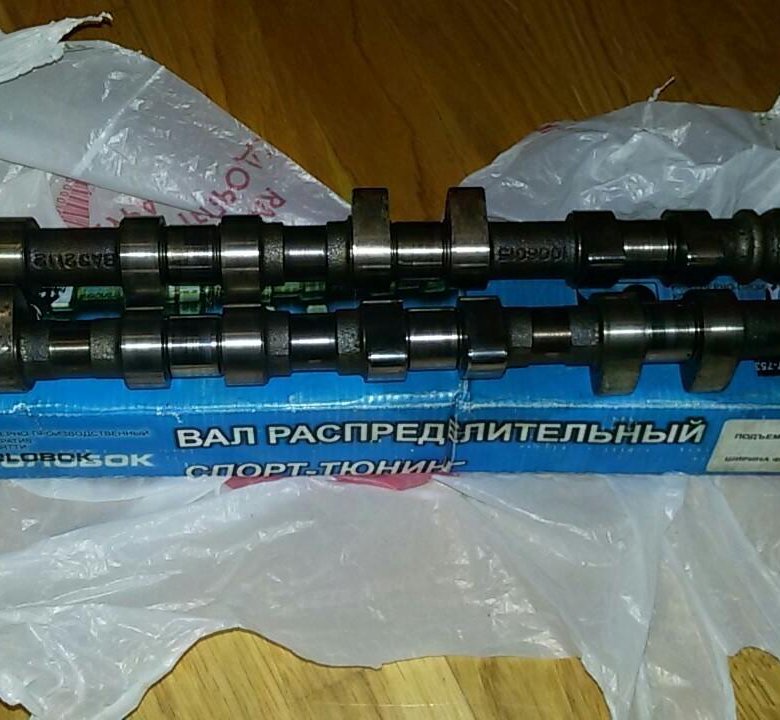

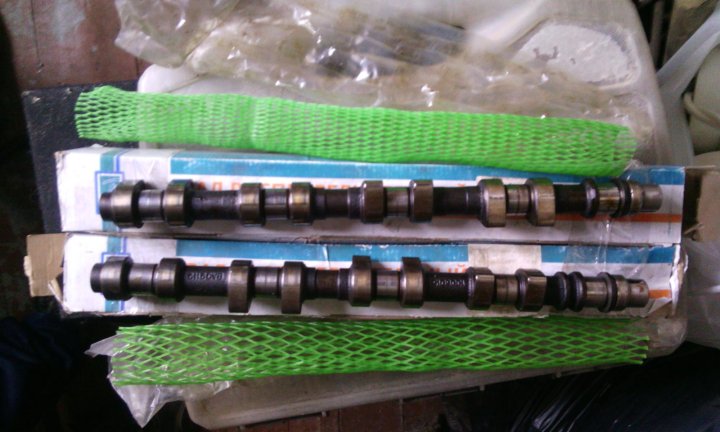

В этой статье мы рассмотрим установку спортивных и тюнинг распределительных валов на двигатели ВАЗ 2112, 21124, 21126 и 11194.
Для начала нужно вспомнить о том, что двигатели 2112 и 21124 обладают собственным ременным приводом газораспределительного механизма и несовместимы с ГРМ двигателей 21126 и 11194 – это стоить учитывать при покупке разрезных шестерёнок. У шестерёнок двигателя 21126 и 11194 зуб скругленный, поэтому ремень, помпа, нижняя шестерня коленвала и шестерни распредвалов у него свои.
Для установки распредвалов вам необходимо сделать следующее:
1. Отсоединить разъемы ДПДЗ, РХХ и ДМРВ, ослабить хомуты, стягивающие впускной патрубок на ресивере, ослабить хомут вентиляции картеров крышки ГБЦ и демонтировать впускной патрубок в сборе с ДМРВ;
2. Открутить гайки, которыми прикручен ресивер к ГБЦ, удобнее всего это делать трещоткой с головкой на 13;
3. Снять ресивер в сборе с дросселем;
4. Снять кожух ремня ГРМ с помощью трещотки и короткой головки на 8;
5. Ослабить болты шестерёнок распредвалов;
6. Выставить положение коленвала в ВМТ 4 цилиндра, совместив метку на маховике и, ослабив натяжной ролик, снять ремень с шестерёнок распредвалов;
7.

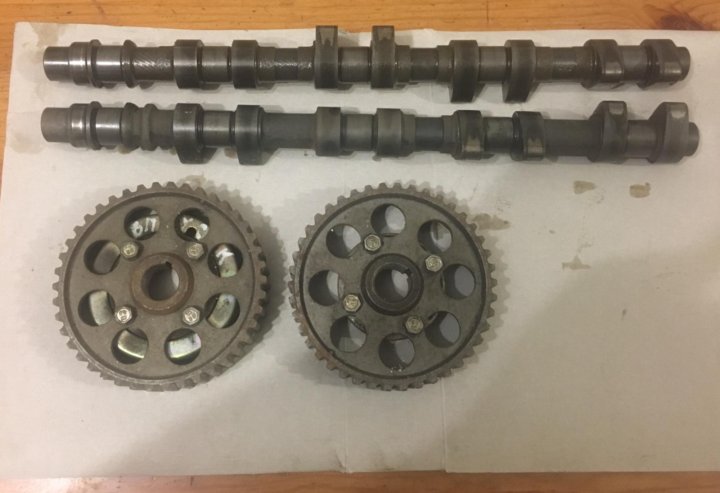

Полностью открутить болты шестерёнок распредвалов и снять сами шестеренки. Будьте внимательны – шпонки фиксации шестеренок на распредвалах могут вылететь и в виду своего небольшого размера легко потеряться;
8. С помощью трещотки и головки на 8 открутить болты крышки ГРМ и демонтировать ее. С помощью этого же инструмента открутить болты постели и также ее демонтировать;
9. Снять стандартные распредвалы, не забыв снять с них шпонки фиксации шестерёнок;
10. Вынуть гидрокомпенсаторы с помощью магнита. Желательно пронумеровать гидрокомпенсаторы по колодцам, чтобы установить их на свои места. Если распределительные валы неполнобазные – на ножку клапана установить подпятники, идущие в комплекте;
11. Положить новые распредвалы и проверить их на проворачиваемость в постели. Если кулачки цепляют за колодца гидрокомпенсаторов незначительно – заточенной отверткой или стамеской аккуратно доработать грани колодцев под проворот кулачков распредвала. Чтобы эта процедура была максимально безопасна, и стружка не попала в колодцы – рекомендуется перед обработкой колодца заполнить его ватой или кусочком ткани, после обработки который следует удалить, а колодец продуть.
Если же кулачки распредвала не проворачиваются совсем, и колодцы доработать необходимо основательно – настоятельно рекомендуется демонтировать ГБЦ, доработать колодцы с помощью бормашинки или станка, промыть ее и установить обратно, иначе в случае грубой обратки лишней стружкой можно забить маслоканал или же, излишне доработав колодец – ухудшить работу гидрокомпенсатора, снизив давление масла;
12. Зачистить от герметика поверхность постели с обеих сторон, посадочные места болтов постели необходимо с помощью тонкой отвертки и кусочка ткани промокнуть от масла для того, чтобы при закручивании болта не вытянуть резьбу (помним о том, что масло не сжимается, и если болту некуда закручиваться – он начнет вытягивать резьбу из ГБЦ), нанести новый герметик на нижнюю плоскость постели;
13. Выставив новые распредвалы шпон-пазами вертикально вверх, положить постель и закрутить ее болты, начиная от центральных отверстий в стороны ремня ГРМ и помпы;
14. Одеть разрезные шестерни на распредвалы и прикрутить их болты, одеть ремень ГРМ;
15.
Руководствуясь данной статьёй выставить рекомендуемые производителем фазы газораспределения;
16. Зачистить крышку ГБЦ, нанести новый герметик и закрыть крышку ГБЦ, закрутить болтами, начиная от центра и удаляясь в стороны ремня ГРМ и помпы;
17. Повторить операции установки ресивера, кожуха ГРМ и разъемов датчиков в обратном порядке.
Внимание! Для достижения максимального эффекта от установки распредвалов – в обязательном порядке требуется изменение программы ЭБУ в онлайн-режиме.
Распределительные валы двигателей 2112 и 21124 (16v) — снятие и установка
Содержание
Работа показана на двигателе 21124. Особенности выполнения работы на двигателе 2112 см. в тексте.
Снятие
1. Подготавливаем автомобиль к выполнению работы (см. «Подготовка автомобиля к техническому обслуживанию и ремонту»).
2. Снимаем шкивы распределительных валов (см. «Шкивы распределительных валов — снятие и установка»).
3.
Снимаем натяжной и направляющий ролики (см. «Ремень привода ГРМ — замена»).
4. Торцовым ключом на 10 мм отворачиваем шесть болтов крепления задней крышки ремня привода ГРМ и снимаем ее.
5. Снимаем крышку головки блока цилиндров (см. «Крышка головки блока цилиндров двигателей 2112 и 21124 (16V) — снятие и установка»).
6. Чтобы не повредить, снимаем датчик давления масла (см. «Датчик аварийного давления масла в двигателе — замена) либо отсоединяем от него наконечник провода.
7. Торцовым ключом на 8 мм равномерно, по пол-оборота, отворачиваем 20 болтов крепления корпуса подшипников распределительных валов.
8. Снимаем корпус подшипников распределительных валов.
Замечание. На двигателе 2112 корпус подшипников распределительных валов снимаем вместе с направляющими трубами свечей (свечными колодцами). Извлекаем трубы из корпуса подшипников.
9. Вынимаем из посадочных мест в головке блока две заглушки технологических отверстий (около задних торцов распределительных валов).
10. Снимаем распределительные валы впускных и выпускных клапанов.
11. Снимаем с валов сальники.
12. Осматриваем валы. На шейках и кулачках вала не должны наблюдаться следы сильного износа, царапины, трещины, следы наволакивания металла.
Установка
1. Смазываем чистым моторным маслом опорные шейки и кулачки валов.
2. Укладываем распределительные валы в головку блока цилиндров. Валы не взаимозаменяемы и имеют разную маркировку.
Вал выпускных клапанов имеет маркировку 1006014.
Вал впускных клапанов — с маркировкой 1006015.
Кроме того, вал впускных клапанов имеет дополнительный поясок.
Внимание! При ремонте двигателя нельзя применять герметик с большим содержанием силикона (соединения кремния), пары которого могут попасть через систему вентиляции картера в цилиндры и далее в выпускной тракт. Используйте герметик, на упаковке которого специально указано, что он безопасен для датчика концентрации кислорода
Внимание! Не наносите на привалочные плоскости корпуса подшипников много герметика.
При затягивании болтов крепления герметик, выдавленный во внутренние полости двигателя, может засорить масляные каналы.
При затягивании болтов крепления герметик, выдавленный во внутренние полости двигателя, может засорить масляные каналы.3. Наносим на плоскость головки блока цилиндров и на нижнюю поверхность корпуса подшипников вокруг отверстий свечных колодцев тонкий слой герметика «Локтайт» № 574 или аналогичного по следующей схеме:
4. Устанавливаем в головку блока цилиндров распределительные валы шпоночными пазами вверх.
5. Устанавливаем корпус подшипников на головку блока цилиндров и равномерно затягиваем болты его крепления до соприкосновения корпуса подшипников с головкой блока. Окончательно затягиваем болты крепления корпуса подшипников попарно, моментом 8,0-10,0 Н·м (0,8-1,0 кгс·м) в следующей последовательности (см. фото).
Последовательность затяжки болтов опор распределительных валов6. Запрессовываем сальники распределительных валов (см. «Сальники распределительных валов — замена»).
7. На двигателе 2112 наносим чистое моторное масло на резиновые уплотнительные кольца направляющих труб свечей (свечных колодцев) и устанавливаем трубы в головку.
8. Дальнейшую сборку выполняем в последовательности, обратной разборке.
Как отличить впускной распредвал от выпускного ВАЗ-2112: фото
Распределительные валы 16-клапанного ВАЗ-2112 впускаю рабочую смесь, и выпускают отработанные газы. В отличие от 8-клапанного мотора, где один распредвал служит для впуска и выпуска, на 16 клапанном – на каждую фазу стоит свой элемент. Это улучшает не только характеристики двигателя, но и способствует меньшему расходу топливной смеси.

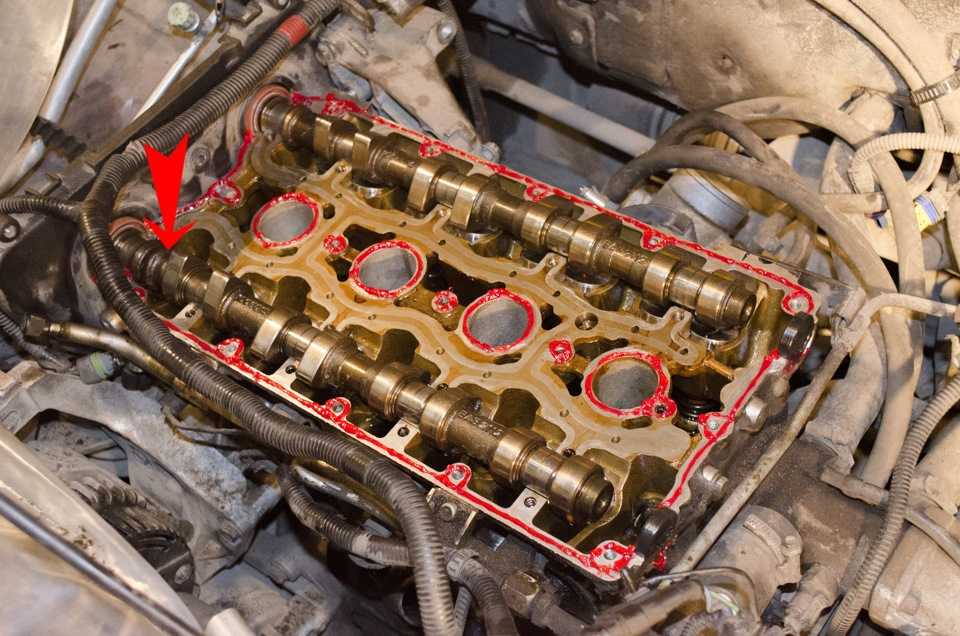

Фото впускного и выпускного распредвалов
Впускной и выпускной распредвалы обозначены стрелками на фото. На фото двигатель с снятой клапанной крышкой
Различие распредвалов
Отличие впускного и выпускного распределительного вала в наличие паза под датчик фаз
На самом деле разницы в конструкции выпускного и впускного распределительного вала нет. Существует только одна причина, по которой они не взаимозаменяемые. На впускном распределительном вале есть каемочка, которая рассчитана под датчик фаз газораспределения.
Некоторые автолюбители вместо стандартных заводских распределительных валов устанавливают спортивные, которые увеличивают мощность. Именно в этом случае начинается существенная разница.
Впускной распределительный вал имеет больший размер кулачка, что в свою очередь открывает клапан не на 7,6 мм, а на 13,2. Это позволяет двигателю увеличить мощностные характеристики. Так само и выпускной имеет немного другие характеристики – открывается клапан не на 7,6, а на 10,8 мм, что значительно добавляет мощности.
Различия распредвалов спортивного характераДетали двигателя спортивного распредвала лада нива
