Замена стартера ВАЗ 2110 — учимся осуществлять самостоятельно



Стартер транспортного средства служит важным звеном в системе запуска силового агрегата, а замена стартера ВАЗ 2110 является важной технологической операцией для комфортного пуска мотора автомобиля.





Запуск стартера инициирует вращательные движения коленчатого вала силового агрегата до наступления момента запуска двигателя по причине возгорания воздушно-топливной смеси. Этот агрегат является электромотором постоянного тока, оснащенным четырьмя щетками, которые обеспечивают работу изделия, используя интегрированные магниты стационарного типа. Вследствие этого, замена стартера требуется в случае его поломки и невозможность ремонта.



В комплект изделия входит роликовая муфта свободного вращения, реле тягового типа с обмотками внешнего и внутреннего контура и планетарный редуктор.

Реле тягового типа – один из важнейших компонентов стартера. С помощью этого элемента приводная шестерня входит в зацепление с венцом маховика силового агрегата, а также запитывает моторчик стартера, поэтому замена реле стартера ВАЗ 2110 является важным элементом технического обслуживания изделия.



При эксплуатации в режиме – напряжение не более 8 В и температурных значениях в границах 20±5°С такой компонент считается работоспособным. Если же значения температуры будут выше означенных показателей, то неисправность следует искать или в стартерном приводе, или в самом изделии. Диагностику неисправности и ее дефектовку можно провести при наружном осмотре стартера в разобранном состоянии.



Если в ходе замены стартера ВАЗ 2110, цена которого относительно приемлема, выявили дефекты тягового реле, то могут возникнуть следующие затруднения при движении транспортного средства:



• «клинение» стартерного якоря и неработоспособность реле тягового типа;
• после пуска электроагрегата якорь получает или недостаточное вращение, или вообще стопорится;
• некорректная работа тягового реле с выключением его после пуска стартера.

Это происходит по следующим причинам: размыкание в электрической цепи питания или КЗ реле на участках между витками обмотки; отсутствие устойчивого контакта между креплениями в реле или их окисление; вращение стартерного якоря в «рваном» режиме.

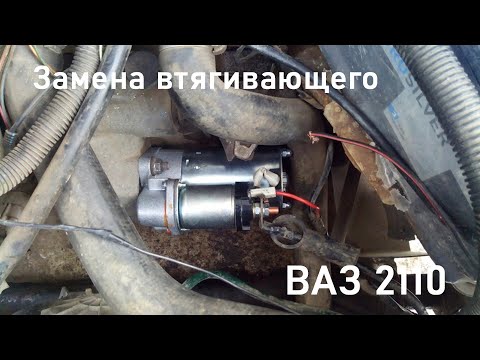

Замена стартера ВАЗ 2110, видео ролик которого можно посмотреть у нас на сайте, проходит таким образом:

1. Снимаем минусовую клемму с АКБ (обесточиваем автомобиль).
2. Отсоединяем провода стартерного реле.
3. Снимаем крепеж с плюсового крепления стартера, используя ключ на «13».
4. Демонтируем крепление электромашины к корпусной части сцепления двигателя.
5. Снимаем стартер.
6. Демонтируем крепление тягового реле на участке вывода при помощи головки на «10» торцового вида.
7. Сдвигаем резиновый предохранительный колпачок электрического провода и оголяем провод с креплением.
8. Демонтируем крепление тягового реле при помощи головки на «8» торцового вида.
9. Вытаскиваем прокладку-уплотнитель между реле и передним кожухом стартера.
10. Достаем из него пружину и якорь релейного устройства.
11. Сборочные работы осуществляются строго в той же последовательности, только наоборот.





Разобрав стартер, начинаем внешний осмотр изделия. Все действия по ремонту начинаются с осмотра якоря, который при попадании на него грязи и следов горения требует очистки и шлифовки мелкозернистой «наждачкой». При больших задирах поверхности якоря или следов слюды в межвитковых пространствах требуется «проточить» коллектор и отшлифовать его.

Замена якоря стартера производится в случаях:



• при продольном биении сердечника больше 0,08 мм.
• если на оси якоря присутствует желтые кристаллы от повышенного износа подшипника, их необходимо удалить ветошью.
• если выявлены неровности и крупные шероховатости.
• при уменьшенном диаметре торцевой якорной обмотки, выявленной при наружном осмотре.
• при поступлении напряжения на якорную обмотку при проверке «контрольной» лампочкой, которая подсоединяется к пластине коллектора и сердцевине якоря. Оно поступать не должно, т.к. может привести к короткому замыканию обмотки или пластины коллектора.



Замена привода стартера проводится в случаях:

1. При удержании муфты шестерня получает свободное круговое движение по ходу часов, а против хода двигаться не должна.
2. Свободного движение привода по шлицевым пазам вала.
3. При большом износе элементов привода.





Проведенная своевременно замена втулки стартера ВАЗ 2110 пролонгирует межресурсный срок использования этой детали и всей электрической машины в целом. При диагностике стартера визуальным путем и нахождении следов задевания якоря нужно заменить задний кожух стартера и промежуточную опору изделия.

Плановая замена щеток стартера ВАЗ 2110 связана с износом этих деталей при наличии промежутков менее 3,5 мм между конечной и эксплуатационной поверхностью. Они должны передвигаться без помех по пути вращения.





В ходе диагностики вала привода эксплуатационная часть не должна иметь изношенной поверхности и без присутствия шероховатостей. Следы эксплуатации втулок из меди не должны присутствовать, т.к. пыль может послужить основанием для неисправности приводного вала. Входящий в зацепление с маховиком двигателя бендикс стартера ВАЗ 2110, замена которого необходима в случае вращения его в двух направлениях, является важным элементом электрической машины, заставляющей крутиться маховик бензинового мотора.



Своевременная замена реле стартера является гарантией надежной эксплуатации системы запуска автомобиля, в отношении которого возможно также проведение ремонтных работ. При проведении ремонта следует отвинтить крепеж корпуса и провести распайку выводов обмотки реле, после чего снять кожух и мелкозернистой «наждачкой» обработать контакты изделия и фронтальные части болтов.



Если поверхность болтов сильно подгорели, следует повернуть их на развернутый угол, после чего собрать изделие. Монтаж стартера следует провести в обратной последовательности, проведя смазку всех элементов.

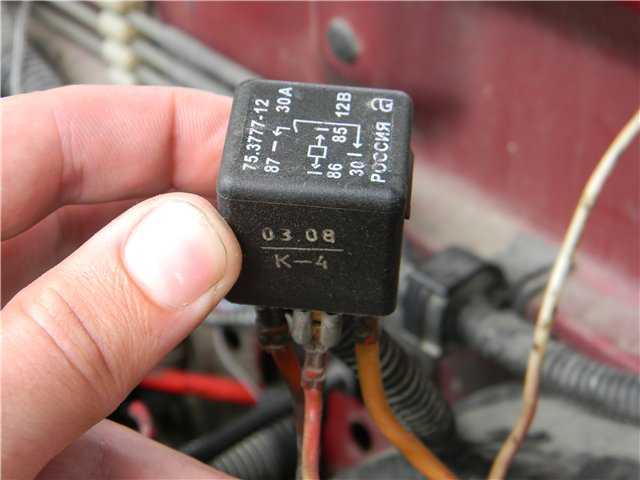

Где находится реле стартера на ваз?

Прочее › Находится › Где находится реле стартера ваз 2114?

Где расположено реле Реле стартера на ваз-2107 установлено в моторном отсеке с правой стороны по ходу машины.

Оно зафиксировано на правом крыле, там есть специальная шпилька с гайкой крепления реле.

1. Где находится реле стартера ваз 10?
2. Где находится реле стартера?
3. Где находится реле от стартера ваз 2114?
4. Где находится реле включения стартера на ваз 2115?
5. Как проверить реле стартера ваз?
6. Где находится предохранитель и реле стартера?
7. Как понять что сломалось реле стартера?
8. Как понять что не работает реле стартера?
9. Где находится реле стартера на ваз 2107?
10. Где находится реле стартера на ваз 21214?
11. Как проверить реле стартера ваз 2109?
12. Зачем нужно дополнительное реле стартера ВАЗ 2114?
13. Как щелкает реле стартера?
14. Как работает реле стартера ваз?
15. Как проверить реле ваз?
16. Почему не срабатывает реле стартера?
17. Сколько стоит реле стартера ВАЗ 2110?
18. Как снять реле стартера ваз 2114?
19. Где находится реле на ВАЗ 2110?
20. Почему стартер не крутит с ключа ВАЗ 2110?

Где находится реле стартера ваз 10?

Сначала нужно слева под АКБ (рядом с КПП) обнаружить стартер. Реле стартера находится в корпусе стартера и имеет две клеммы. Важно, чтобы эти клеммы не были замкнуты между собой.

Где находится реле стартера?

Где находится предохранители и реле стартера

Чтобы проверить целостность предохранителей и работоспособность реле стартера, необходимо с левой стороны от руля, в нижней части приборной панели нажать на защелку и опустить крышку блока вниз. Выше блоков предохранителей, справа находится реле стартера.

Где находится реле от стартера ваз 2114?

Под панелью, в районе ручки открывания капота, рядом с реле зажигания и задних птф…

Где находится реле включения стартера на ваз 2115?

Под капотом рядом с полкой предохранителей на корпусе его нет(((В салоне есть со стороны пассажира два реле и под каждым по два предохранителя и два реле с водительского места под панелью слева возле рычага открывания капота.

Как проверить реле стартера ваз?

До того как проверить втягивающее мультиметром, его нужно снять со стартера. Удерживающую обмотку тестируют следующим образом:

• Тестер ставят на режим прозвонки.
• Один из щупов оставляют на клемме замка зажигания.
• Вторым щупом нужно коснуться корпуса.
• Если слышен сигнал прибора — обмотка цела, если же нет — имеется обрыв.

Где находится предохранитель и реле стартера?

Установка реле и предохранителей производится в монтажные блоки, расположенные в салоне или под капотом автомобиля. Вместе с ними располагается и предохранитель стартера, защищающий это устройство от коротких замыканий.

Как понять что сломалось реле стартера?

К признакам неисправностей имеющегося в автомобиле втягивающего реле агрегата можно отнести следующее:

• Стартер осуществляет работу даже после запуска ДВС. Выявить это можно по звуку;
• Стартер работает вхолостую.
• Стартер не начал работу после характерного щелчка, сигнализирующего о включении устройства.

Как понять что не работает реле стартера?

Поломка втягивающего реле

Что происходит: стартер не крутит, никаких звуков не слышно. Если при повороте ключа зажигания на управляющем (тонком) проводе втягивающего реле появляется напряжение, но само устройство не включается и даже не щёлкает, значит, оно неисправно.

Где находится реле стартера на ваз 2107?

Установлено реле включения стартера на ВАЗ 2107 в правой стороне подкапотного пространства. Оно крепится непосредственно к правому крылу саморезом.

Где находится реле стартера на ваз 21214?

Реле стартера находится под дополнительным блоком предохранителей рядом с реле зажигания. На ВАЗ 21214 реле включения стартера прикреплено к кронштейну реле системы впрыска.

Как проверить реле стартера ваз 2109?

Как проверить реле стартера ВАЗ 2109?:

• на его задней крышке есть контактные клеммы в виде двух медных болтов.
• ещё один вариант проверки: демонтировать стартер и, положив его на ровную горизонтальную поверхность, подключить «минусовую» клемму аккумулятора на стартерный корпус, а «плюсовую» — на контактный вывод.

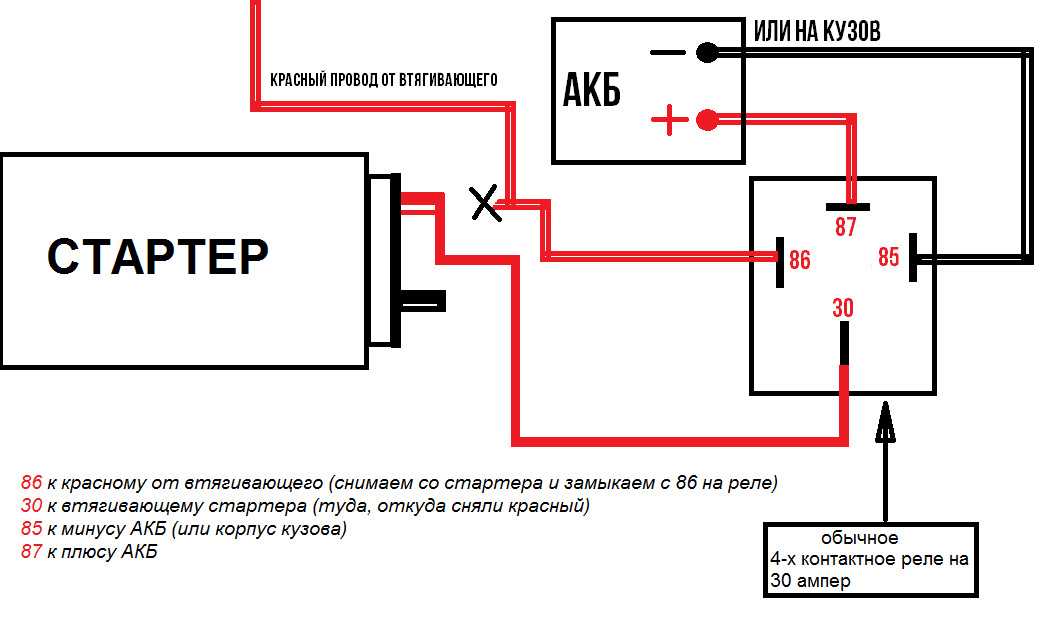

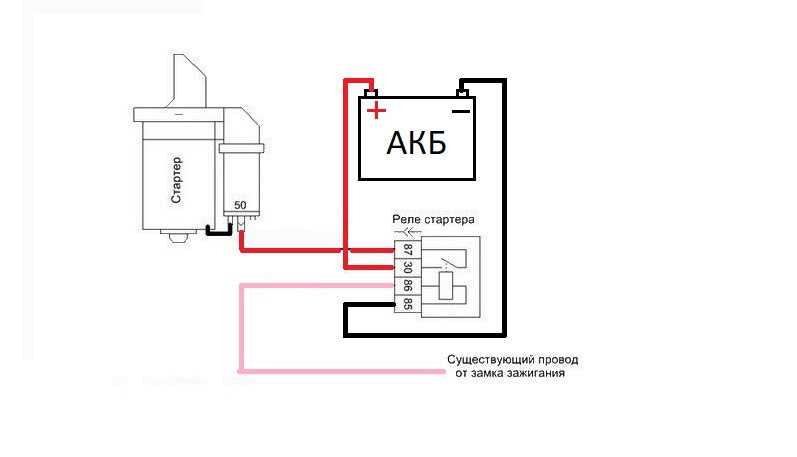

Зачем нужно дополнительное реле стартера ВАЗ 2114?

1) Для защиты стартера от случайного (в следствии износа, длительного запуска) спекания контактов в замке зажигания; 2) Для того, чтобы отключить питание стартера, когда мотор запустился, а ключ при этом, по какой-то причине, продолжает находится в режиме «стартер»; 3) Разгружает контакты замка зажигания.

Как щелкает реле стартера?

Однократное щелканье — «говорит» о том, что втягивающая обмотка работает, бендикс «вышел». Если после этого шестерня не крутит — либо неисправен сам стартер автомобиля, либо — «обошлась» муфта свободного хода.

Как работает реле стартера ваз?

Втягивающее реле в стартере автомобиля подает ток на мотор самого стартера, а также выталкивает бендикс стартера. Таким образом, когда стартер начинает крутиться, то бендикс стартера должен вытолкнуться.

Как проверить реле ваз?

Чтобы проверить реле необходимо (все контакты реле подписаны, а силовые контакты обычно имеют желтоватый оттенок): Подать напряжение 12 В (например, от аккумулятора) на выводы обмотки катушки реле (управляющие контакты 85 и 86). Измерить сопротивление (мультиметр в режиме омметра) между силовыми выводами (30 и 87).

Почему не срабатывает реле стартера?

Это вызвано тем, что кулачок стержня изношен и не в состоянии свести между собой контакты, отвечающие за запуск. Также при длительной подаче питания на реле стартера через замок зажигания, происходит обгорание контактов замка. Обычно это происходит при продолжительных попытках запуска двигателя.

Сколько стоит реле стартера ВАЗ 2110?

Цена: 366.

Как снять реле стартера ваз 2114?

Чтобы снять втягивающее реле откручиваем 2 болта крепления реле, а также нижний контакт и отсоединяем контакт электродвигателя. Вытаскиваем реле.

Где находится реле на ВАЗ 2110?

В общем вкратце о реле и блоке предохранителей: Основной блок был вынесен в наиболее удобное место к водителю — с левой стороны от руля. Он легко открывается через кнопку под регулятором фар. Другие два блока — расположены в центральной консоли приборной панели.

Почему стартер не крутит с ключа ВАЗ 2110?

Почему не срабатывает стартер ВАЗ 2110. Нужно проверить питание реле, правильно ли подключены провода и очистить окислившиеся контакты. Также проблема может быть в красном проводе, подводящем напряжение к реле стартера. Если был использован тонкий провод, он при нагреве может снижать напряжение на 1,5 В.
