Самостоятельная замена ремня ГРМ и роликов Киа Спектра 1,6 с фото и видео

Главная » Kia

Автор Andrey Ku На чтение 4 мин. Просмотров 14.2k.

Сегодня к нам приехала старенькая Киа Спектра, замена ремня ГРМ, роликов и всех технических жидкостей. Процедура замены займет примерно 45 минут и не потребует каких либо специальных приспособлений и невероятных навыков автомеханика.

Содержание

1. Интервал замены
2. Необходимый инструмент и подготовительные работы
3. Процедура замены
4. Блокировка коленвала
5. Установка нового ремня ГРМ
6. Видео замены ремня ГРМ Киа Спектра

Интервал замены

Во всех инструкциях рекомендуется менять ремень ГРМ на 60000 километрах пробега, но где то встречал и 45000. Мы рекомендуем менять ремень ГРМ на пробеге 40, 45 тысяч, так как все мы прекрасно знаем качество наших запчастей.

Внимание! При обрыве зубчатого ремня привода газораспределительного механизма гнет все клапана.

Необходимый инструмент и подготовительные работы

Для работы нам понадобится набор торцевых головок, накидных ключей и полтора литра минеральной воды.

Блокируем задние колеса, противооткатными башмаками, снимаем переднее правое колесо и защиту картера. Отсоединяем минусовую клейму аккумулятора. Даем двигателю остыть.

Процедура замены

Снимаем декоративную крышку двигателя. Откручиваем четыре болта на 10 верхней крышки ГРМ.

Верхняя крышка ремня ГРМ.

Откручиваем натяжной болт насоса ГУР, снимаем ремень гидроусилителя руля. Как то плохо сфотографировал, не очень понятно получилось.

Натяжитель ремня ГУР.

Далее, пока вы не сняли ремень генератора ослабляем три болта на 10 крепления шкива помпы.

Крепление шкива помпы.

Ослабляем контрящий болт на 13 и натяжной на 10 и сдвинув генератор снимаем ремень генератора. После снимаем шкив помпы.

Натяжитель ремня генератора.

Блокировка коленвала

Стопорим коленвал, в случае АКПП, вставив специально обученную отвертку в маховик.

Если у вас механика, то застопорить коленвал можно включив пятую передачу вставив отвертку в вентиляционные отверстия тормозного диска в районе суппорта.

Внимание! Никогда не откручивайте и тем более не затягивайте болт коленвала при  помощи стартера.

Откручиваем болт коленвала и четыре болта крепящие шкив.

Крепление шкива коленвала.

Откручиваем четыре болтика на десять крепления нижней крышки ремня ГРМ.

Крепление нижней крышки ремня ГРМ.

Ну и еще два болта средней крышки ГРМ.

Крепление средней крышки ремня ГРМ.

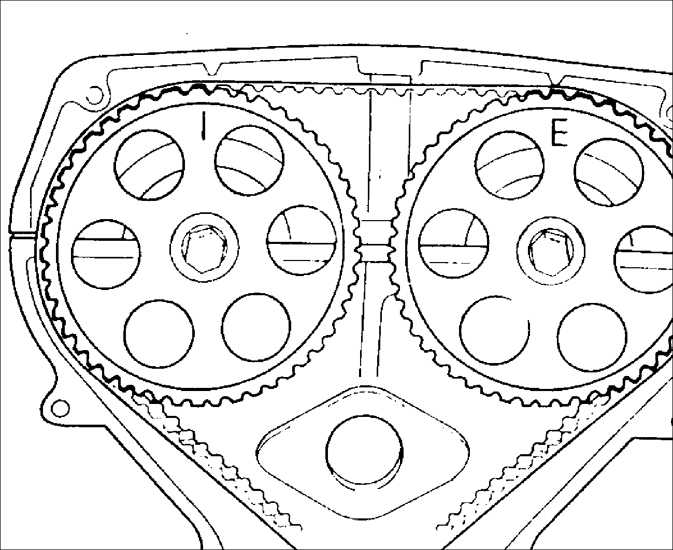

Выставляем верхнею мертвую точку. Для этого, временно закрутив болт коленвала вращаем его, обязательно по часовой стрелки до совпадения меток на звездочках распредвалов и задней крышки ГРМ.

Метка впускного распредвала.Метка выпускного распредвала.

Соответственно метка на звездочке коленвала должна совпасть с меткой на масленом насосе.

Метка коленвала.

Ослабляем болт на 13 натяжного ролика ГРМ и снимаем ремень.

Крепление натяжного ролика.

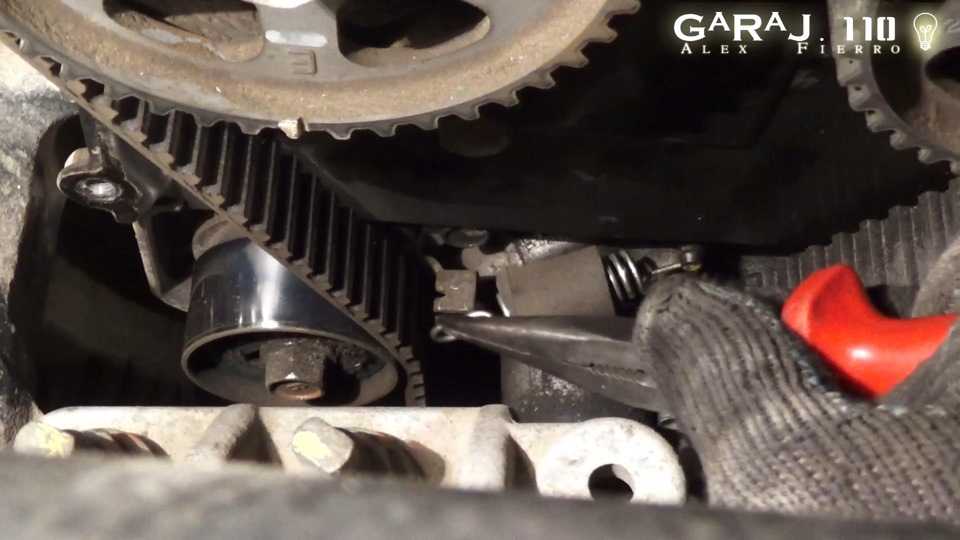

Обратите внимание что ремень ГРМ натягивается при помощи пружинки.

Натяжная пружина.

Снимаем натяжной и обводной ролики. Устанавливаем новые ролики, болт обводного затягиваем, а натяжного просто наживляем. Не забудьте про пружинку. Мне удобно установить ее сразу, некоторые ставят ее после установки ремня.

Новый комплект ГРМ.

Установка нового ремня ГРМ

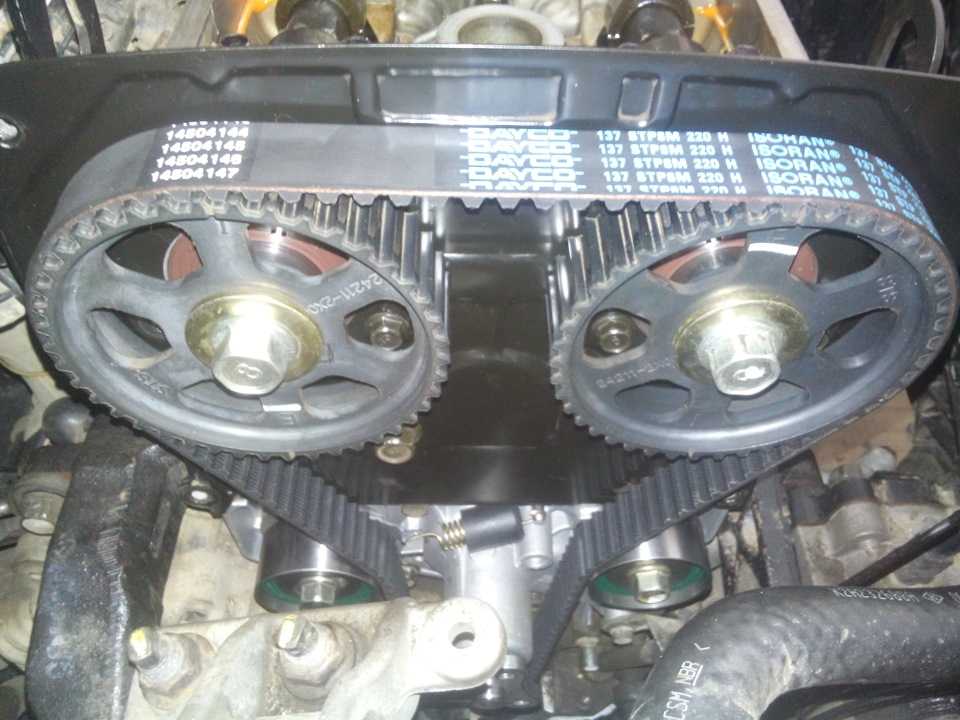

Проверяем совпадение всех меток, после устанавливаем новый ремень ГРМ в следующей последовательности: звездочка коленвала, обводной ролик, звездочки распредвалов, натяжной ролик.

Не забудьте про направление вращения!

Проверяем что все ветви ремня натянуты и метки не разбежались, затягиваем натяжной ролик. Проворачиваем коленвал два оборота и еще раз проверяем метки.

Устанавливаем все детали в порядке обратном снятию. Все очень просто.

Видео замены ремня ГРМ Киа Спектра

Удачи на дорогах! Ни гвоздя, ни жезла.

( 7 оценок, среднее

4.57 из 5 )

Замена ремня ГРМ, роликов, натяжка ремня Киа Спектра / Kia Spectra

Вам потребуются: отвертка с плоским лезвием, торцовый ключ «на 10», ключи «на 10», «на 14», «на 21», пассатижи.

1. Отсоедините провод от клеммы «–» аккумуляторной батареи.

2. Снимите декоративный кожух двигателя (смотрите «Снятие кожуха двигателя»).

3. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия (смотрите «Установка поршня первого цилиндра в положение ВМТ такта сжатия»).

4. Выверните два верхних болта крышки ремня ГРМ, снимите кронштейн кожуха, выверните винт крепления кронштейна масляного щупа и снимите кронштейн.

ЗАМЕТКА Правым болтом верхнего крепления крышки ремня ГРМ крепится клемма провода «массы» двигателя.

5. Выверните два нижних болта верхней крышки ремня ГРМ и снимите крышку.

ЗАМЕТКА Для замены ремня ГРМ снимите ремни привода генератора и насоса гидроусилителя рулевого управления .

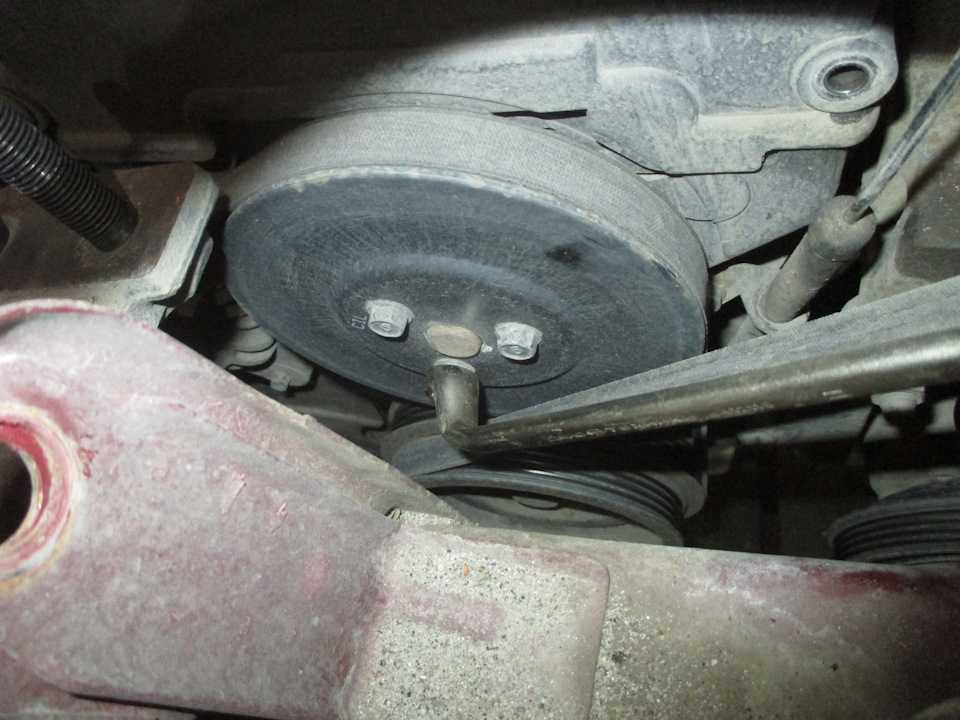

6. Зафиксируйте шкив привода водяного насоса (помпы) от проворачивания, выверните три болта его крепления… 7. …и снимите шкив.

8. Выверните болт крепления средней крышки ремня ГРМ… 9. …и снимите крышку.

Снимите правое колесо, снимите брызговик и подкрылок.
Снимите правую пластуковую защиту двигателя.

Откроется доступ к шкиву коленчатого вала.

10. Зафиксировав коленчатый вал двигателя от проворачивания, выверните болт шкива привода дополнительных агрегатов… 11. …и снимите шкив.

Примечание: чтобы отвернуть шкив коленвала, существует много различных способов зафиксировать его от проворачивания. Самый простой из них это: поставить автомобиль на 5-ю передачу, и попросить помощника давить с максимальным усилием на педаль тормоза. Направление резьбы — обычное. Если болт давно не отворачивался, то может потребоваться весьма значительное усилие. Возможно потребуется мощный ключ и усиление для него, например труба. Так же подходит штатный балонный ключ, которым удобно откручивать шкив снизу автомобиля (на подъёмнике, или яме), усилив его трубой.

12. Выверните три болта крепления нижней крышки ремня привода механизма газораспределения… 13. …и снимите крышку.

14. Снимите пружину натяжного ролика. 15. Ослабьте затяжку болта крепления натяжного ролика…

16. …отведите ролик… 17. …и снимите ремень привода газораспределительного механизма.

Замена роликов ремня ГРМ

Если слышен шум от ремня привода распределительных валов, есть вероятность, что вышел из строя подшипник натяжного или опорного ролика. Снимите ролик и проверьте работоспособность его подшипника. Если при проворачивании подшипника чувствуется заедание, осевой люфт или заметны следы вытекания смазки из подшипника, замените ролики.

Вам потребуется ключ «на 14».

1. Для замены натяжного ролика…

2. Выверните болт крепления натяжного ролика… 3. …и снимите натяжной ролик вместе с его кронштейном.

4. Установите натяжной ролик в порядке, обратном снятию.

5. Для замены опорного ролика ослабьте затяжку болта крепления натяжного ролика…

6. …выверните болт крепления опорного ролика… 7. …и снимите опорный ролик.

8. Установите опорный ролик, а также все ранее снятые детали в порядке, обратном снятию.

9. Установите ремень привода газораспределительного механизма и все ранее снятые детали в порядке, обратном снятию.

10. При установке обеспечьте натяжение ведущей ветви ремня. После установки отрегулируйте натяжение ремня .

Регулировка натяжения ремня ГРМ

Ослабьте болт 1 натяжного ролика и проверните коленвал на два оборота – под действием пружины 2 ролик займет рабочее положение и ремень натянется.

Затяните болт крепления натяжного ролика. Натяжка ремня выполнена.

Стоимость замены ремня ГРМ

Kia Spectra Стоимость замены ремня ГРМ

Kia Spectra

ЗАПРОСИТЬ ЦЕНУ

Оценка цена возле ME

Место обслуживания

Рейтинг клиентов

(11)

В комплекте бесплатно с этой услугой

онлайн-бронирование

Механик приходит к вам

12-месячная / 12-километровая мили

Бесплатная проверка безопасности по 50 пунктам

Наши сертифицированные мобильные механики могут приехать к вам домой или в офис 7 дней в неделю с 7:00 до 9:00. ВЕЧЕРА.

Посмотреть наличие

Рейтинги клиентов

(11)

---

Замена ремня ГРМ

Сколько стоит замена ремня ГРМ?

В среднем стоимость замены ремня ГРМ Kia Spectra составляет 462 доллара, из них 196 долларов за запчасти и 266 долларов за работу. Цены могут варьироваться в зависимости от вашего местоположения.

Что такое ремень ГРМ и как он работает?

Ремень ГРМ двигателя представляет собой армированный волокном зубчатый приводной ремень, изготовленный с использованием прочных соединений, таких как высоконасыщенный нитрил. Ремень ГРМ позволяет коленчатому валу приводить в движение распределительные валы в головке блока цилиндров на половине оборотов коленчатого вала. Затем распределительные валы открывают и закрывают впускные и выпускные клапаны двигателя одновременно с движением и положением поршней в двигателе.

Ремень ГРМ

Когда менять ремень ГРМ?

• Каждые 60-90 тысяч миль. Если двигатель оснащен ремнем ГРМ, ремень ГРМ необходимо заменять с интервалом обслуживания, указанным производителем автомобиля, независимо от того, видны ли какие-либо проблемы, обычно в диапазоне от 60 000 до 90 000 миль. В руководстве по эксплуатации вашего автомобиля должен быть указан конкретный интервал обслуживания.
• Двигатель резко останавливается или не запускается. Иногда ремни ГРМ могут рваться или перескакивать при работающем двигателе.

• Неровная работа двигателя. Формованные усиленные зубья ремня ГРМ входят в зацепление с шестернями коленчатого и распределительного валов. После многих десятков тысяч миль зубья могут изнашиваться или ломаться, или ремень может растягиваться, что приводит к скачку положения ремня на шестернях коленчатого или распределительного вала. Если ремень перескочит, двигатель будет работать плохо, а может и вообще не работать.

• Стук или лязг двигателя. На некоторых двигателях, если перескочил ремень ГРМ, поршни и клапана могут столкнуться, будет шум и повреждения. Эти конструкции двигателей называются интерференционными двигателями. Если в вашем автомобиле двигатель с помехами, замена ремня ГРМ в соответствии с графиком технического обслуживания сведет к минимуму вероятность того, что отказ ремня приведет к повреждению двигателя.

Как механики заменяют ремень ГРМ?

Конструкции двигателей различаются, поэтому процедура замены будет различаться, но в целом процедура выглядит следующим образом:

• Отсоедините кабель заземления аккумуляторной батареи.
• После того, как двигатель остынет, установите коленчатый вал в верхнюю мертвую точку с поршнем номер один в такте сжатия. Снимите шкив коленчатого вала.
• Снимите все приспособления, мешающие снятию крышек ремня ГРМ.
• Снимите крышки ремня ГРМ. Зафиксируйте распределительные валы, если это необходимо, и отметьте положение установочных меток распределительных валов. Снимите натяжитель ремня ГРМ и натяжные ролики. Снимите ремень ГРМ.
• При замене водяного насоса сделайте это сейчас и, конечно, сначала слейте воду из системы охлаждения. Если доступ к термостату системы охлаждения двигателя возможен только при замене водяного насоса, следует заменить и термостат.

• Установка нового ремня ГРМ включает в себя все вышеперечисленные шаги, выполняемые в обратном порядке, в соответствии со строгими инструкциями, чтобы гарантировать, что распределительный вал и коленчатый вал (и уравновешивающий вал, если имеется) находятся в идеальном положении после установки натяжителя.
• По завершении установки коленчатый вал двигателя проворачивают вручную на 720 градусов и подтверждают правильность положения установочных меток на коленчатом и распределительных валах.

• Автомобиль проходит дорожные испытания для подтверждения нормальной работы, и на двигатель наклеивается сервисная наклейка с указанием даты замены ремня и пробега автомобиля.

Безопасно ли ездить с неисправным ремнем ГРМ?

Нет, если изношенный ремень ГРМ порвется во время движения, например, на шоссе, возникает риск полной потери мощности двигателя в окружении быстро движущихся транспортных средств. Как только ваш автомобиль достиг рекомендуемого пробега для замены ремня, вы можете устранить риск внезапного и неожиданного обрыва ремня ГРМ, заменив его. Если ваш двигатель имеет интерференционный тип, особенно важно заменить ремень в соответствии с графиком технического обслуживания, поскольку внезапный обрыв ремня ГРМ при работающем двигателе может привести к значительному повреждению внутренних компонентов двигателя, таких как клапаны и клапаны. поршни.

При замене ремня ГРМ имейте в виду:

• Двигатель с помехами следует тщательно осмотреть перед заменой оборванного ремня ГРМ, так как он может иметь повреждения, которые необходимо устранить перед установкой нового ремня.
• Система зубчатых ремней включает натяжные ролики и натяжитель ремня. Эти компоненты следует заменять вместе с ремнем.
• На некоторых автомобилях ремень ГРМ приводит в действие водяной насос двигателя. Механики обычно рекомендуют заменить водяной насос одновременно с заменой ремня ГРМ.
