Сколько стоит поменять ремень ГРМ на LADA 2114 мастерами Юду

Заказчики могут сами назначать цену за работу исполнителя, поэтому заказывать на сервисе Юду услуги по замене ремня ГРМ на ВАЗ 2114 стоит недорого. Назовите свою цену выбранному исполнителю или укажите ее в своем задании. Также вы можете договориться с исполнителем об оплате после того, как он поменяет ремень ГРМ на ВАЗ 2114. Как вариант, согласитесь с ценой исполнителя – услуги частных мастеров на Юду стоят недорого.

Как заменить ремень грм ваз 2110 8 клапанный. Проблемы с ремнём

Заменить ремень ГРМ совсем не сложно и вы прекрасно справитесь с этим делом сами, без помощи автомастерских, сэкономив, тем самым, деньги из вашего бюджета. К тому же вы приобретете бесценный опыт, который будет полезен для вас в будущем.

Ремень ГРМ — это замкнутое резиновое кольцо, размер которого зависит от типа, а так же, модели двигателя. На внутренней стороне ремня находятся насечки по всему периметру.

Ремень подлежит замене по документации через:
— 75 т.км на 8кл двигателе
— 45 т.км на 16кл двигателе

Быстрый износ ремня обычно означает, что в системе газораспределения есть неисправность. Причины влияния нужно выявить и устранить.

Анализ повреждений ремня ГРМ

1. Когда ремень ГРМ слегка поврежден или совсем разорван и при этом корд излохмачен, то скорей всего причина этому — перенатяжение.

2. Когда недостает одного из зубьев, то это является признаком слабого натяжения ремня.

3. Нехватка или высокое изнашивание зубца на ремне, в свою очередь, говорит о неверном натяжении.

4. Потрескавшейся ремень ГРМ свидетельствует о сильном перегреве либо переохлаждении.

5. Когда износ заметен меж зубьев, то вероятней всего ремень неверно натянут. (слабо, либо сильно).

Возможен вариант, если ремень слабо натянут, что ремень перескочит зуб, в этом случае горит «CHECK» и тут же гаснет. Это датчик положения распредвала сигнализирует.

6. Замасленный ремень ГРМ показывает, что в каком то месте с двигателя подтекает масло. В таком случае нужно заменить ремень и искать течи.

7. Заметный торцовый износ свидетельствует об угловом, либо параллельном перекосе ремня.

8. Повышенный шум указывает на чрезмерное либо недостаточное натяжении ремня. Эту проблему следует сразу исправить, чтобы не срезало зубья или не разорвало ремень.

Замена ремня грм на ваз 2114 2110 8 клапанов

Вам потребуется:

1. Накидной ключ на «17».

2. Ключ на «15».
3. Съемник стопорных колец.
4. Мощная отвертка или монтировка.
5. Ключ, для регулировки натяжного ролика
При проведении работ используйте перчатки.

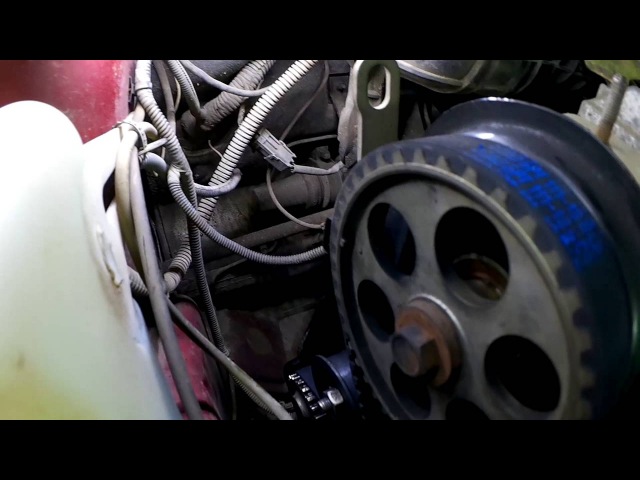

На данном видео показана замена ремня ГРМ на ваз 2114

1. Отцепите минусовой провод с аккумуляторной батареи.

4. Ключом на «15» отвинтите болт крепления ролика, после самую малость поверните натяжной ролик, чтобы натяжение ремня ГРМ снизилось.

5. Выправьте (снимите) ремень из шкивов: распредвала, натяжного ролика, и зубчатого шкива водяной помпы.

6. Зафиксируйте коленвал (монтировкой или отверткой) и открутите болт крепления шкива привода генератора. Это действие лучше делать с помощником. Первый — держит коленвал за зубцы венца маховика с помощью монтировки, второй — вынимает заглушку из картера сцепления и откручивает крепежный болт шкива.

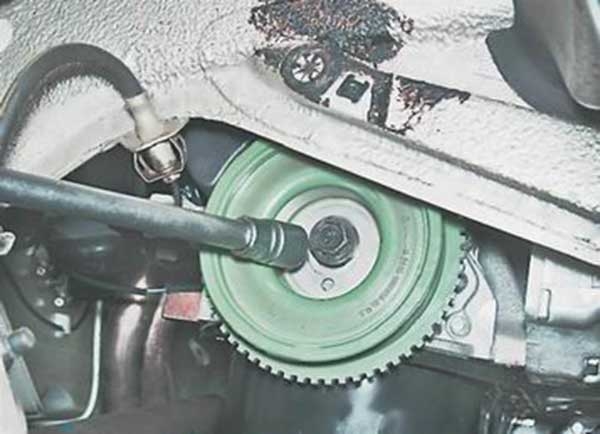

7. С помощью накидного ключа на «17», открутите болт крепления шкива коленвала, после этого достаньте его вместе с шайбой.

8. После чего снимите шкив привода генератора с коленвала.

9. Снимите шайбу привода ремня ГРМ со шкива, после этого можно снять со шкива коленвала ремень.

Установка ремня ГРМ

Делается все в обратной порядке.

1. Ошибиться при установке шкива привода генератора почти невозможно, на нем есть выемка при несовпадении с которой он не встанет на свое место.

2. Во время установки ремня смотрите за натяжением ведущей ветви.

3. После установки ремня следует его натянуть до нормы

Зубчатый ремень привода механизма газораспределения натягивается следующим образом:
Установив специальный ключ в отверстия на внешней стороне ролика — поворачивайте его против часовой стрелки, пока вырез на внешнем диске не совпадет с прямоугольным выступом на внутренней втулке ролика.

Норма, если в средней части ремня его можно закрутить почти на 90 градусов. Если он перетянут, то рукой его не повернуть на данный угол. В случае, если ремень не дотянут, то он будет бить о защитный кожух (крышку) и болтаться.

4. Ключом на «15», нужно произвести затяжку крепежного болта натяжного ролика.

5. Если после замены ремня ГРМ во время работы двигателя имеется повышенный шум, то вероятно, что подшипник ролика неисправен.

6. Для проверки снимите ролик, а затем не торопясь, вращая его, проверьте, нет ли в нем люфта или заедания.

7. Обнаружив у натяжного ролика люфт или он притормаживает при свободном вращении, или физически поврежден, замените ролик.

Дорогие друзья, сегодня мы вам расскажем азы выставления меток ГРМ на примере ВАЗовского 16 клапанного двигателя. Ни для кого не секрет, что правильно выставленные метки ГРМ — залог правильной работы двигателя. Если метки выставлены неверно, то нормальная работа двигателя исключена. Так же немаловажно правильно натянуть ремень, это сильно влияет на его долговечность. Итак, когда нам приходится сталкиваться с процедурой выставления ГРМ по меткам? Когда нам по регламенту необходимо заменить ремень ГРМ на очередном ТО, кстати ролики тоже обязательно меняются вместе с ремнем в таком случае. Так же если у нас «накрылась» помпа — ремень ГРМ придется снимать, так как именно он приводит в движение наш «водяной насос». Ну и если (самый худший вариант) — у нас порвало ремень. Тут если двигатель «втыковый», то это огромная неприятность, поршня встречаются с клапанами, и как минимум снятие головки блока с заменой клапанов нам гарантировано.

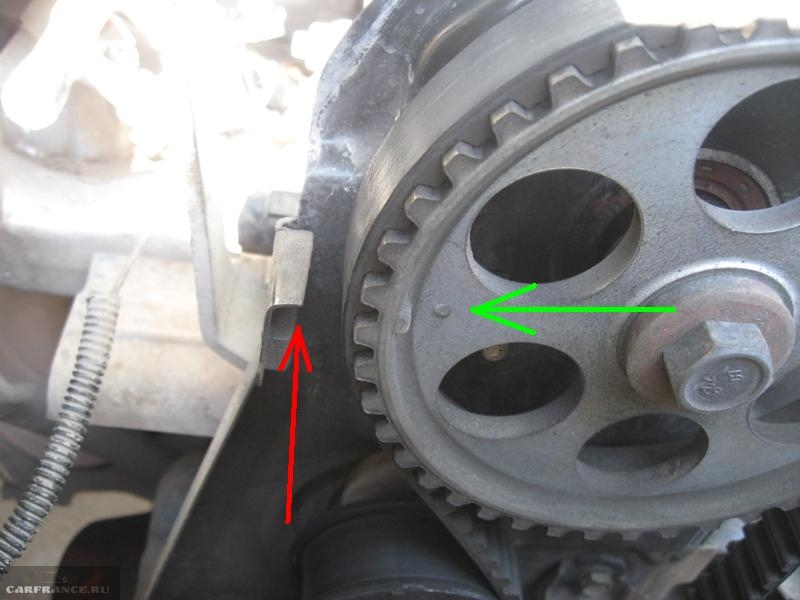

Итак, что такое метки ГРМ и где они нанесены. Первое — метки на шкивах распредвалов, как на впускном так и на выпускном:

Они должны совпадать с меткой на коленвале, а вот тут уже несколько методов вычисления этой метки. Достаточно сложный, снять шкив ремня генератора (он не дает увидеть метку) и улицезреть совпадение меток.

При таком совпадении меток поршня находятся в ВМТ (Верхней мертвой точке)

Ну и наконец третий вариант выставления положения коленвала — метки на маховике, их видно если снять резиновую заглушку на КПП:

Вот такие вот варианты сопоставления меток ГРМ мы предлагаем вам на примере двигателей 1.5 16V, устанавливаемых на ВАЗ-2110, ВАЗ-2112 и ВАЗ-2111. Если у вас остались вопросы касаемо меток ГРМ на конкретно вашем двигателе — задайте их у нас на форуме, в соответствующем разделе.

Ремень газораспределительного механизма, несмотря на свою простоту, играет очень важную роль и в случае его обрыва последствия могут быть просто катастрофическими.

Согласно регламенту замена ремня ГРМ ВАЗ 2110 8 клапанов и 16 должна проходить каждые 50-60 тыс. километров. А осмотр его состояния каждые 15000 км.

Такие мероприятия гораздо проще чем восстановление в случае обрыва и не требуют особых затрат и времени. Саму же смену ремня ГРМ на агрегате 8 и 16 кл. вполне можно провести своими силами сэкономив при этом на услугах автосервиса. Для того чтобы менять выбрать нужно такой же, как и установлен.

[ Скрыть ]

Функция ремня ГРМ

Ремень механизма газораспределительного предназначен для обеспечения синхронизации вращения валов силового агрегата. Это важно, так как от согласованной работы данных элементов, ГРМ реализует основную функцию — впуск горючей смеси и выпуск газов через клапана. Основное предназначение ремня газораспределительного механизма состоит во вращении распределительного вала со скоростью, в два раза меньшей, нежели скорость вращения коленчатого.

Когда следует менять?

Немедленная замена ремня ГРМ требуется в следующих случаях:

Процесс замены

Процесс замены ремня ГРМ на двигателе 8 и 16 кл. , по мнению автолюбителей несложен и может быть выполнен своими руками, в обычном гараже. В этом видео показано как можно поменять и где находятся метки на ижекторе, а также какой привод лучше выбрать для установки.

Необходимый набор инструментов

Этапы работы

Меняется привод ГРМ на ВАЗ 2110 с 8 клапанным агрегатом в следующей последовательности на 16 практически также, за некоторыми исключениями:

1. Необходимо обесточить систему, отключив минусовую клему аккумуляторной батареи.
2. Выкручиваем винты, которыми закреплен защитный кожух привода газораспределительного механизма.
3. Снимаем кожух.
4. Демонтируем правое колесо спереди.
5. Снимаем брызговик отсека двигателя.
6. Снимаем защиту.
7. По направлению движения часовой стрелки вращаем, шкив генератора пока не совпадут отметки на крышке и шкиве.
8. На КПП снимаем защищающую заглушку.
9. Через отверстие сверяем, совпадают ли контрольные отметки.
10. Далее при помощи отвертки или иного предмета провести блокировку маховика.
11. Выкручиваем и извлекаем шкив генератора.
12. Нужно ослабить гайку, закрепляющую натягивающий ролик ремня.
13. После того как старый ремень ослабнет его можно удалить. Стягивать нужно аккуратно. Даже если плохо сползает.
14. При помощи уайт-спирита очищаем элементы от смазки.
15. Вытираем насухо ветошью. Все теперь можно менять.
16. По стрелкам натягиваем новый привод ГРМ. В случае их отсутствия, привод натягивается так, чтобы, можно было прочитать надпись.
17. Закручиваем ролик.
18. Чтобы натянуть привод ГРМ, нужно поворачивать ролик против часовой стрелки.
19. Проводим проверку меток.
20. Проверяем натяжение.
21. Заводим двигатель и проверяем, правильно ли установлен ремень.
22. Если все функционирует нормально и не сползает, устанавливаем на место снятые элементы.

Нет ничего сложного и затратив пару часов вы справитесь с этой работой самостоятельно. Если привод сползает и его съедает, то нужно проверить ролик, скорее всего, его нужно менять. Если остались вопросы посмотрите видео.

Видео «Правильная замена»

4 года назад

Добро пожаловать!
Ремень ГРМ – это важная часть механизма Газо-Распределения, вить благодаря ремню по сути двигатель то и работает, на данный момент качество у ремней разное и цена от этого вообще никак не зависит, хватает ремни ГРМ у многих по разному, но всё же осмотр ремня периодически проводить нужно и искать, нет ли на нём никаких трещин, следов того что он размахрился, если Вы будете уделять ремню ГРМ небольшое внимание, то всегда будете уверенны в своём автомобиле.

Примечание!
Поменять ремень ГРМ не легко, особенно это касается 16 клапанных автомобилей, но всё выполнимо и всё возможно, особенно когда у Вас под рукой есть нужный инструмент, а для замены ремня понадобится: Отвёртка, набор ключей, шестигранник «на 5» и помощник!

Краткое содержание:

Где находится ремень ГРМ?
Чтобы в ремень, а так же в звездочки не попадала грязь и влага, он спрятан под защитной крышкой, которая есть в каждом автомобиле и которая закрывает систему ГРМ от этой самой грязи, данная крышка как правило крепиться на болтах или ещё бывает на винтах, но с головкой под гаечный ключ, ярким примером выступают автомобили семейства Самара и десятого семейства, с 2111 движком (Это 8 клапанный, 1. 5 инжекторный двигатель), там то и присутствуют данные винты, кстати сразу хотим Вас предупредить, в данной статье ничего не будет про 8 клапанные движки не будет, поэтому если Вам нужно изучить принцип замены ремня на них, перейдите по статье: «Замена ремня ГРМ на 2111 двигателе », в которой всё и расписано.

Примечание!
Если Вы будете менять ремень, сразу крышку снимите, она на пяти болтах крепится но у них шестигранные головки, поэтому взяв в руки спец. ключ для этого (Шестигранный «на 5») выверните болты и выньте их (Местонахождение болтов указано стрелками на маленьком фото выше) и после чего снимите верхнюю крышку и чуть ниже будет ещё одна (Нижняя), она уже на двух болтах только закреплена, тоже их выкрутите и снимите полностью её с автомобиля, чтобы ничего не мешало!

Когда нужно менять ремень ГРМ?
60.000 тыс. км. будет достаточно, если есть возможность, если есть желание, можете делать это чуть-чуть по чаще, хуже от этого не будет, только если Вам подпольный ремень не попадётся, вообще не рекомендуем брать ремни на рынках, на базарах, в подвалах и тому подобного местах, берите только в автомагазинах, в качественных автомагазинах, где ремень будет в коробке, тогда он Вам прослужит не малую жизнь и от малейших перегрузок не порвётся.

Ремень ещё нужно менять если есть на нём видимые износы, а именно: Надрывы на ремне, трещины, разорванности, всё это может привести к тому, что ремень в ближайшее время порвётся, такой ремень нужно менять и как можно скорее, если пока нет возможности (Времени), то машину эксплуатировать с такими повреждениями ремня не рекомендуем, потому что оборвёт ремень где ни будь и встанете и будете ждать не известно сколько помощь (Если это загородом произошло, если в городе то ситуация гораздо лучше), ну если Вы хотите всё же ездить дальше, несмотря на повреждения ремня, то пару советов дадим:

1. Старайтесь как можно меньше выкручивать движок, потому что от этого, на ремень идут большие перегрузки и он порваться может в конечном итоге.

2. А так же старайтесь переключать скорости, чтобы двигатель попадал в скорость движения авто, чтобы не было такого, Вы едите на 4000 тыс. оборотах и включаете резко пониженную передачу и тут движок ревет, происходит торможение двигателем и опять же, на ремень ГРМ сильная нагрузка идёт которая тоже может его легко порвать и дальше Вы никуда не поеде, поэтому попадайте в скорость.

Как заменить ремень ГРМ на ВАЗ 2110-ВАЗ 2112?

Снятие:
1) Сперва снять колесо придётся, потом подкрылку (Всё это с правой стороны сделать нужно, по ходу движения автомобиля) и в конечном итоге шкив коленчатого вала (Большой который, маленький не нужно трогать), как это всё сделать, читайте в статье: «Замена сальника коленвала на ВАЗ », после проделанной операции, на коленчатом валу останется сидеть маленький шкив, его закрепить будет нужно тем же самым большим болтом, который большой шкив крепил, а после чего выставить Газо-Распределительный Механизм по меткам придётся, для этого, заверните большой болт на своё место, включите нейтральную передачу, поставьте автомобиль на ручник и крутите этот болт по часовой стрелки, если будете правильно всё делать, то когда он полностью завернётся (А Вам продолжать его крутить нужно будет), шкив коленвала начнёт крутиться, в связи с чем все шкивы стронуться с места (За счёт ремня ГРМ) и Вам нужно будет выставить все шкивы по меткам, более подробно все метки (А их всего шесть, три на шестернях, две на задней крышки механизма и одна метка вылита на корпусе масляного насоса) показаны на фото ниже, они все должны между собою совпасть, пока не совпадут к работе даже и не преступайте.

Примечание!
Если так получилось что ремень порвался, то шкивы распредвала Вы уже не строните так просто, в этом случае всё так же делать нужно, просто ещё и шкивы распредвала провернуть будет нужно (Они таким же образом проворачиваются, а именно, аккуратно взяться ключом будет нужно за болты которые их крепят и заворачивая болты, провернуть шкивы до того, пока всё не встанет чётко по меткам)!

2) Теперь ослабьте натяжной и направляющий ролик, ослабляются они за счёт своих гаек крепления, после ослабления, ролики повернуться (Если будет нужно, Вы их рукой поверните так как надо) и ремень ГРМ можно снимать со шкивов со всех, после снятия, проверьте в каком состоянии находятся ролики, при необходимости произведите замену этих роликов на новые.

Примечание!
Кратко про состоянии ролик, а именно какие они должны быть, в общём, внутри роликов (Обоих) есть подшипники, они то главную роль и выполняют, но, подшипники должны быть в нормальном состоянии, т. е. ролики должны вращаться свободно, без люфтов, у них не должно быть заеданий и шума в работе (Обычно шум проявляется когда движок работает, т.е. когда ремень ролик крутит, но бывает что и по вращав его, шум тоже можно услышать, такой ролик подлежит немедленной замене)!

Установка:
1. Установка нового ремня начинается с низов, если быть точнее, то он в начале на шкив коленвала устанавливается (Перед установкой, обязательно проверьте сходиться ли шкив по метке, при необходимости сделайте чтобы он сходился) и так по нарастающей идёт к верху, после шкива коленвала как Вы уже поняли ремень на помпу с наружной стороны садиться, затем с внутренней стороны он под натяжной ролик заходит, а его правая ветвь в это время, проходит с внутренней стороны направляющего ролика, на верхушку (Распределительные валы) ремень одевается только в самом конце и на оба вала нужно постараться его одеть, чтобы они с меток не сбились (Это обязательно), для этого обычно используются инструменты, которые стопорят оба шкива и они не куда не вращаются, но если таковых нет, то учитывайте некий факт, а именно, когда ремень будет снят, шкив который на впуск идёт под действием пружины провернётся на один зуб по часовой стрелке, а шкив который на выпуск идёт, под действием тех пружин провернётся на один зуб против часовой стрелки, ваши действия таковы, берёте ключ для проворачивания шкива распредвала (Это обычный накидной ключ «на 17», можете вороток использовать если он есть у Вас в арсенале) и проворачиваете им шкив который на впуск идёт (Он с диском, он ещё на фото выше цифрой 7 указан) до того, пока метки не совместятся, затем выбрав провисание правой ветви, наденьте ремень на шкив (см. фото 1) и самое главное, следите за тем, чтобы шкив не перескочил по зубьям, после чего аккуратно дайте шкиву вернуться в своё исходное положение (Он повернётся примерно на один зуб вправо), сразу же затем (Здесь уже с помощник гораздо удобней) тем же ключом поверните другой шкив (На выпуск идёт который) и установите его таким образом, чтобы он как и другой шкив стоял (На один зуб вправо был отклонён от метки), когда это будет сделано, накиньте ремень ГРМ на его верхнюю часть (см. фото 2), при этом провисания между шкивами распредвала быть не должно и следите за тем, чтобы шкив не перескочил когда ремень Вы на него оденете, теперь поворачивая оба шкива, добейтесь того чтобы правая ветвь натянулась (Во время поворачивания, шкив коленвала должен стоять на месте) и полностью оденьте ремень ГРМ на все шкивы (см. фото 3), а потом проверьте совпадают ли как надо все метки, если всё верно, приступайте к регулировки ремня, осуществляется она за счёт натяжного ролика, т.е. берётся спец. ключ и им проворачивается ролик (см. фото 4), но чтобы его провернуть, болт крепления ролика должен быть чутка ослаблен, а после того как ремень хорошо натянется, болт который крепит ролик заворачивается до упора и проверяется правильность его натяжения, для проверки понадобится бытовой безмен (Чтобы усилие определить) и штангенциркуль, после нахождения этих инструментов, безмен нужно будет закрепить крючком за рукоятку удлинителя торцового ключа и скотчем её примотать понадобится, когда инструмент готов будет, приступите к проверки, для этого в средней части (см. фото 3) через удлинитель надавите на ремень ГРМ с усилием в 10 кгс и замерьте то, на сколько ремень прогнётся, прогиб его должен будет составить 5,4 мм, чтобы с точностью до миллиметров определить такой прогиб, понадобится штангенциркуль и положить на шкивы длину отвёртку будет нужно, всё очень подробно на фото 3 показано, если прогиб не будет укладываться в нормы, то отрегулируйте натяжение ремня повторно.

Примечание!
При работе с ремнём ГРМ, желательно иметь спец. инструменты которые застопорят оба верхних шкива распределительных валов ещё до того пока ремень не снимется, с ними гораздо легче пройдёт установка ремня, так как его просто одеть будет нужно и никакой лишней мароки (После одевания, правая ветвь должна быть натянута и короткий участок между шкивами распредвалов, никакого провисания быть не должно), кстати, если Вам что то непонятно в том как правильно ремень сидеть должен, Вы в любое время можете посмотреть схему, которую мы уже приводили ранее (В виде фотографии она была, на ней изображено как ремень должен быть правильно установлен)!

2. Когда все операции будут завершены, прокрутите коленчатый вал на два полных оборота, последний оборот когда делать будете, следите чтобы все метки сошлись, если всё сойдётся, то ремень установлен правильно и можно производить установку оставшихся деталей на свои места, при необходимости, снимите и установите ремень повторно.

Дополнительный видео-ролик:
Наглядный видео-ролик в который показывается процесс замены ремня ГРМ, размещён чуть ниже:

Каждый узел и деталь в машине изнашиваются, и ремень газораспределительного механизма не является исключением. Чтобы замена осуществлялась правильно, производитель авто в паспорте указал сроки износа для всех элементов транспортного средства. ВАЗ замена ремня ГРМ 2110 и 2112 по паспорту должна проходить через каждые 45 тыс. км. Разумеется, что показатель неточный, ведь все зависит от стиля езды, условий эксплуатации и климата. Специалисты рекомендуют выполнять проверку ремня каждые 10 тысяч км пробега.

В данном материале мы рассмотрим следующие вопросы:

1. Как происходит работа ГРМ и его элементов;
2. Признаки неисправности ГРМ;
3. Замена при 8- и 16-клапанном моторе.

Полезный совет! Если после 45 тысяч вы провели замену ремня, но при этом он остался в рабочем состоянии, то не стоит сразу выбрасывать. Рекомендуем положить его в багажник или в салон, ведь никто не знает, что может приключиться с машиной в пути.

Принцип работы ремня и местонахождение

Этот элемент представляет собой резинометаллический ремень или металлическую цепь. Впуск смеси топлива и воздуха, а также выпуск выхлопных газов – вот в чем заключается работа ГРМ. Обрыв элемента грозит дорогостоящими ремонтными работами, при которых может потребоваться замена даже поршней. Другими словами, ремень ГРМ является связующим звеном между коленвалом и распредвалом.

Когда предстоит замена ремня ГРМ ВАЗ 2110 или 2112, водителя в первую очередь интересует вопрос местонахождения этого элемента. Открыв крышку капота, вы сразу же обнаружите ремень с зубчатой поверхностью. Его главное отличие от других похожих элементов заключает в том, что ремень охватывает несколько шкивов.

Когда нужно менять ремень ГРМ

Сначала стоит рассмотреть признаки, которые можно почувствовать или определить визуально:

• из моторного отсека доносятся посторонние шумы;
• выхлопы стали черными;
• сложности при пуске двигателя;
• при работе мотора появляются ощутимые вибрации.

Не всегда эти признаки говорят о неисправности или повреждении ремня ГРМ, но при их возникновении обратить свое внимание в первую очередь нужно на этот элемент. Чтобы проверить элемент, его нужно демонтировать: отключается минусовой провод от АКБ, снимается заглушка, затем удаляется ремень генератора и шесть болтов, крепящих защитную крышку. После этого вы можете оценить состояние элемента.

Замена ремня ГРМ ВАЗ 2110 или 2112 требуется в том случае, если вы обнаружите следующие повреждения:

• расслоение резины;
• присутствуют масляные подтеки;
• наличие потертостей, трещин и складок;
• выпуклости, порезы;
• наличие оборванных нитей.

Процесс замены – подробные инструкции

Мы разберем варианты с 8- и 16-клапанными моторами, которые присутствуют в моделях ВАЗ 2112 и 2110. Независимо от количества клапанов, для замены потребуется одинаковый набор инструментов. В список входят штатные инструменты, которые можно обнаружить в гараже практически каждого водителя.

Помимо самого ремня ГРМ и ролика для ВАЗ 2110 или 2112, в работе понадобятся:

• специальный ключ, регулирующий степень натяжения ролика;
• накидной ключ на «17»;
• ключ на «15»;
• ключ на «10»;
• монтажка, как альтернатива – мощная отвертка.

Замена на 8-клапанном двигателе

Замена ремня ГРМ ВАЗ 2110 8 клапанов проходит следующим образом:

1. Первым делом обесточиваем АКБ – для этого необходимо достать минусовой провод;
2. Откручиваем болты, которые держат защитный кожух ГРМ, а затем снимаем кожух;
3. Со стороны пассажира необходимо демонтировать брызговик моторного отсека вместе с защитным элементом и правое колесо;
4. Наша задача – добиться совпадения меток на крышке и, соотвественно, на шкиве, как это указано на всех схемах. Для этого нужно крутить деталь по часовой стрелке;
5. Переходим к КПП и снимаем с неё заглушку;
6. Нам необходимо проверить совпадение меток в этом отверстии;
7. Блокируем маховик – для этого можно воспользоваться монтажкой или мощной отверткой;
8. Теперь можно снять шкив генератора ГРМ;
9. Мы добрались до гайки, которая держит ролик ГРМ – её необходимо ослабить, но не открутить;
10. Вот мы и добрались до нужного элемента ГРМ ВАЗ 2110 или 2112. Теперь его можно снять. Все детали, которые он закрывал, необходимо прочистить моющим средством. После удаления грязи область нужно протереть чистой ветошью;
11. Далее происходит установка нового ремня ГРМ и ролика-натяжителя – соблюдайте направление, указанное на стрелка. Иногда бывает, что производитель не указывает стрелки, в таком случае, нужно поставить элемент так, чтобы надпись читалась слева направо;
12. Для натяжения необходимо против часовой стрелки провернуть ролик
13. Следующий шаг – это тестирование ремня ГРМ и его натяжения. Проверять элемент нужно при холодном моторе, при этом температура в гараже или боксе должна быть в пределах +15-+30С. Запускаем двигатель и выполняем осмотр ремня ГРМ.

Если нет лишних звуков, вибрации, то все элементы можно устанавливать обратно — это колесо, кожух и брызговик.

Замена на 16-клапанном двигателе

Несмотря на то, что клапанов здесь больше, замена ремня ГРМ не сложнее, чем на варианте, где 8 клапанов. Итак,замена ремня ГРМ ВАЗ 2110 16 клапанов выполняется следующим образом:

1. Как и в случае с ВАЗ 2110 или 2112, где 8 клапанов, нам нужно демонтировать защиту ремня. Держат её 6 болтов.
2. Далее нужно убрать с датчика коленвала фишку – откручиваем крепление и достаем сам датчик. Для наглядности можно изучить фото.
3. Если вы самостоятельно проводите демонтаж механизма газораспределения, то вы наверняка заметили отсутствие одного зубчика. Сделано это для того, чтобы датчик мог самостоятельно отыскать мертвую точку. Также при помощи этой особенности можно заблокировать коленчатый вал.
4. Выполнить блокировку можно тогда, когда в отверстие под датчик будет помещена трубка подходящего размера. Теперь шкив заблокирован, как результат, его можно благополучно демонтировать.
5. Далее схема работы практически не отличается от снятия 8-клапанного распределительного механизма своими руками – ослабляем крепление ролика и достаем неисправный или изношенный ремень.
6. Поставить новый элемент можно двумя способами: снять натяжной ролик и затем установить ремень вместе с ним или сделать при помощи прокручивания распредвала.
7. Когда новый элемент установлен, можно возвращать все в изначальное положение. Начать стоит с крепления шкива – закручиваем болт и совмещаем шестерню – в этом помогут метки на масляном насосе. Если они отсутствуют, то можно сделать метку самостоятельно.
8. Совмещать детали нужно аккуратно, так как шестерня распределительного механизма не должна сбиться.
9. Используя специальный ключ, мы должны натянуть ремень. Такой ключ есть не у каждого, но в качестве альтернативы всегда можно взять мощную отвертку и два гвоздя. Также стоит помнить гайке, которую необходимо крепко затянуть.
10. Проверяем натяжку, резина должна отходить от шестерней, но при этом не должно быть складок.
11. Осталось провернуть каленвал 2 раза и убедиться, что метки остались на том же месте – работа завершена

Как видите, замена ремня ГРМ ВАЗ 2112 выполняется достаточно просто. Главное, выделить на это время. Проверяйте механизм распределения газов каждые 10 тысяч километров, и тогда вам не придется тратиться на дорогостоящий ремонт.

Замена ремня ГРМ на 8 клапанной ВАЗ-2110 своими руками

Замена ремня ГРМ Ваз с 16 клапанным мотором

Ставим автомобиль на ровную поверхность, поднимаем ручник и втыкаем первую передачу. Снимаем декоративный кожух двигателя и защитный кожух ремня привода газораспределительного механизма. Накидным ключом на 19, или воротком проворачиваем шкив генератора до момента совмещения метки на шкиве распределительного вала и «усике» кронштейна крепления защитного кожуха с его левой стороны. Перемещаемся вправо и снимаем резиновую заглушку в картере сцепления, чтобы убедиться в совпадении меток на маховике с треугольным вырезом на шкале, которая находится там же.

После того как все метки совпадут, ослабляем натяжение ремня привода генератора и откручиваем болт крепления шкива к шестерне коленвала.

Снимаем шестерню и проверяем совпадение меток на крышке масляного насоса и зубчатом колесе коленвала. Болт крепления шкива генератора необходимо установить обратно, чтобы в дальнейшем проворачивать коленвал для проверки правильности выставления фаз газораспределения. Далее необходимо ослабить болт крепления натяжителя (натяжного ролика) и специальным ключом проворачиваем его по часовой стрелке, до момента ослабления натяжения ремня ГРМ. Теперь можно снимать старый ремень.

Одеваем новый ремень на шестерню коленвала, затем на шестерню распредвала, натяжной ролик и помпу. Еще раз убеждаемся в совпадении меток. Переходим к натяжению ремня.

Внимание! По неопытности вы можете столкнуться со следующей проблемой: при попытке натяжения у вас может «убегать» метка со шкива коленчатого вала и маховика. Это происходит из-за того, что вы слабо натягиваете ведущую ветвь ремня (та, которая «заходит» на шестерню распределительного вала)

Максимально возможно натяните ее и во время проворачивания натяжного ролика направляйте пальцами зубцы ремня в зубцы шкива распределительного вала, чтобы крутящий момент передавался и на коленчатый вал. Есть и другой вариант – сделайте припуск в ползуба – зуб на шкиве распредвала. После одевания ремня проверните его до совпадения метки с «усиком» на кронштейне, а ослабшую ветвь ремня (со стороны натяжного ролика и помпы) аккуратно натяните проворачиванием ролика против часовой стрелки

Это происходит из-за того, что вы слабо натягиваете ведущую ветвь ремня (та, которая «заходит» на шестерню распределительного вала). Максимально возможно натяните ее и во время проворачивания натяжного ролика направляйте пальцами зубцы ремня в зубцы шкива распределительного вала, чтобы крутящий момент передавался и на коленчатый вал. Есть и другой вариант – сделайте припуск в ползуба – зуб на шкиве распредвала. После одевания ремня проверните его до совпадения метки с «усиком» на кронштейне, а ослабшую ветвь ремня (со стороны натяжного ролика и помпы) аккуратно натяните проворачиванием ролика против часовой стрелки.

Замена ремня ГРМ Ваз 2112 с вывешанным колесом

Если вы меняете ремень с вывешенным колесом, то при натягивании ремня установите колесо и опустите автомобиль на землю. Включите первую передачу. Это также предотвратит «убегания» метки коленчатого вала. Убедившись в правильности натяжения, автомобиль все-таки придется поднять, чтобы было возможно проворачивать привод ГРМ для проверки меток. Но и тут есть выход! Попросите соседа или помощника просто-напросто выжать педаль сцепления.

Проверка натяжки ремня ГРМ

Хорошо натянутый ремень должен выгибаться на 90 градусов от усилия пальцев. Перетянете – будут проблемы с подшипниками натяжителя и помпы. Недотяните – ремень либо перескочит (что собьет установку фаз газораспределения), либо вообще слетит.

Итак, ремень натянут. Два раза проворачиваем коленчатый вал, чтобы убедиться в совпадении меток. Если метки совпадают, то возвращаем шкив генератора на место, натягиваем ремень его привода и устанавливаем защитный и декоративный элементы двигателя назад. Через 2 – 3 тысячи километров пробега автомобиля еще раз проверьте натяжение ремня и его состояние. Оптимальный срок эксплуатации ремня привода газораспределительного механизма до его повторной замены – 40 – 60 тысяч километров. Периодичность проверки его натяжения – 15 тысяч километров пробега.

Дорогие друзья, сегодня мы вам расскажем азы выставления меток ГРМ на примере ВАЗовского 16 клапанного двигателя. Ни для кого не секрет, что правильно выставленные метки ГРМ – залог правильной работы двигателя. Если метки выставлены неверно, то нормальная работа двигателя исключена

Так же немаловажно правильно натянуть ремень, это сильно влияет на его долговечность. Итак, когда нам приходится сталкиваться с процедурой выставления ГРМ по меткам? Когда нам по регламенту необходимо заменить ремень ГРМ на очередном ТО, кстати ролики тоже обязательно меняются вместе с ремнем в таком случае

Так же если у нас “накрылась” помпа – ремень ГРМ придется снимать, так как именно он приводит в движение наш “водяной насос”. Ну и если (самый худший вариант) – у нас порвало ремень. Тут если двигатель “втыковый”, то это огромная неприятность, поршня встречаются с клапанами, и как минимум снятие головки блока с заменой клапанов нам гарантировано. Итак, что такое метки ГРМ и где они нанесены. Первое – метки на шкивах распредвалов, как на впускном так и на выпускном:

Они должны совпадать с меткой на коленвале, а вот тут уже несколько методов вычисления этой метки. Достаточно сложный, снять шкив ремня генератора (он не дает увидеть метку) и улицезреть совпадение меток.

При таком совпадении меток поршня находятся в ВМТ (Верхней мертвой точке)

Ну и наконец третий вариант выставления положения коленвала – метки на маховике, их видно если снять резиновую заглушку на КПП:

Вот такие вот варианты сопоставления меток ГРМ мы предлагаем вам на примере двигателей 1. 5 16V, устанавливаемых на ВАЗ-2110, ВАЗ-2112 и ВАЗ-2111. Если у вас остались вопросы касаемо меток ГРМ на конкретно вашем двигателе – задайте их у нас на форуме, в соответствующем разделе.

Двигатель 16-ти клапанов, который предусмотрен в ВАЗ-2112, очень хорош, ему присущи отличные характеристики по сравнению с восьмиклапанным двигателем:

• тепловые зазоры не нужно регулировать;
• расход бензина намного сокращается;
• собран двигатель в соответствии с мировыми стандартами.

Однако не все гладко в 16-клапанном двигателе ВАЗ-2112, как хотелось бы, и довольно часто случается серьезная поломка, связанная с обрывом ремня ГРМ.

Замена ремня ГРМ Приора 16 клапанов

Замена ремня ГРМ на Приоре 16 клапанов провгодится немного сложнее, чем на 8-клапанных двигателях, однако, эта процедура доступна практически каждому автолюбителю.

Ремень в двигателе автомобиля это одна из главных частей для передачи крутящего момента от одного механизма к другом. Но стоит помнить, что всему есть предел срока годности. Нюансы по работе и замене ремня наведем в статье ниже.

Инструменты и запчасти

Начнем с того, что для замены ремня ГРМ на Приоре 16 клапанов придется запастись весьма специфическим набором инструментов.

Это обязательно набор шестигранников, обязательно набор торксов, причем, набор с малой трещоткой 1/4 дюйма не подойдет, позже скажем почему.

Кроме того, нужно будет приспособление для натяжки ролика, только обычный от 2114 не подойдет, нужен немного пошире. Если хватает сил, можно натянуть ролик просто упершись в него монтажкой, многие так и делают.

Дело в том, что изначально 16-клапанник 21127 проектировался без кондиционера. Все было просто. Помпа приводится в движение ремнем ГРМ, ремень генератора больше ни за что не отвечает. В общем, проще некуда.

Коленвал и генератор с натяжителем, без роликов.

Перед конструкторами стояла практически невообразимая задача — поставить компрессор кондиционера, с чем они и справились. Да, не идеально, но справились. И поэтому здесь появились два дополнительных шкива — компрессора и натяжного ролика.

К слову, многие автовладельцы позже начали устанавливать эти самые кронштейны с натяжителем, чтобы демонтировать данную схему.

Замена ремня ГРМ на Приоре 16 клапанов

Приступаем к работе. Для начала, откручиваем маслозаливную горловину, после этого сдергиваем пластиковый кожух. Далее есть два варианта развития. Мы рассмотрим более сложный, с кондиционером. Его отличие в дополнительном ролике, об этом уже сказано. Вся соль в том, что его тоже надо откручивать, потому что он просто мешает снять защитный чехол.

Здесь нужна головка на 15. Откручиваем ролик, снимаем ремень генератора. По пути слушаем ролик, чтобы не гудел, в противном случае — под замену его. Дальше перед нами открывается кожух ремня ГРМ. Снимаем переднюю верхнюю и нижнюю части кожуха. Для этого откручиваем 8 болтов под торкс.

Тут тоже есть сюрприз, если вы пользуетесь трещоткой. Один из болтов, тот, что ближе всего к салону, придется откручивать при помощи простого ключа торкс, потому что головка с наконечником и трещоткой не влезет между двигателем и лонжероном.

Итак, мы сняли кожух, перед нами ремень ГРМ и все ролики.

Лучше всего вращать за распредвал – это проще, чем за коленвал. Нежелательно вращать распредвалы отдельно от коленвала. Максимум на 10 градусов, чтобы поправить метки при их несовпадении за зуб или два.

Дальше выворачиваем колесо до упора вправо, кто-то его снимает, в чем нет необходимости. Откручиваем 4 болта крепления брызговика под торкс и один под крестовую отвертку для получения доступа к шкиву коленвала.

Тут нам нужен длинный удлинитель и вороток, а так же головка на 24. Садим помощника в салон, он включает пятую передачу и до упора зажимает педаль тормоза. После этого откручиваем болт шкива коленвала.

Все просто, проще некуда.

Теперь берем ключ на 15, откручиваем натяжной ролик, при этом желательно застопорить распредвалы от проворачивания. Сняли ролик, посмотрели его состояние, если гудит – обязательно заменить, его может заклинить.

После того, как совпали метки, сняли ролик, снимаем старый ремень. Желательно снять и обводной ролик, чтобы проверить его состояние. Теперь ставим на место ролики, ставим новый ремень. Сначала одеваем его на коленвал, потом на помпу, потом на распредвалы.

Теперь остается просто зарядить ролик. Для того, чтобы его держать, можно использовать либо стандартный ключ, который довольно сложно найти в продаже, либо щипцы для стопорных колец. Затягиваем ролики, после чего собираем в обратном порядке. Перед сборкой рукой проворачиваем коленвал на два оборота. Если вращается – то все нормально.

Видео как заменить ремень ГРМ на Приоре 16 клапанов:

Причины обрыва ремня

Одна из распространенных проблем модели — это выход из строя ремня ГРМ. Причины тому могут быть разные:

• Простой износ, вызванный длительным периодом эксплуатации автомобиля;
• Регулярные повышенные нагрузки, при которых двигателю приходится работать в интенсивном режиме;
• Механические повреждения в результате неправильной эксплуатации или полученные при ремонте других узлов;
• Производственный брак.

Несмотря на причины проблемы, ее нужно устранять.

Со временем он растягивается настолько, что происходит перескок на зубьях шестерни на 1-2 звена. Тем самым нарушается фаза газораспределения, наблюдаются перебои в работе двигателя. Но это самый лучший сценарий подобной ситуации. Худший — это когда ремешок рвется, а клапаны гнутся.

Что может привести к разрыву ремня ГРМ

В автомобиле ВАЗ-2112 16-ти клапанов разрыв ременной детали способен произойти вследствие:

1. Сильного или, напротив, слабого натяжения. Чтобы удостовериться, что он натянут правильно, рекомендуется применить специальный прибор, который называется частотомером. Производить замеры нужно только с холодного мотора, показатель должен не превышать 155 гц+/-3 гц.
2. Разрыв будет неизбежен, если деталь уже длительное время эксплуатируется, и замена не была произведена своевременно. Так как при рабочем положении постоянно происходит перепад температур, ременной элемент постепенно разрушается, на нем появляются трещины, что и приводит к разрыву.
3. Вследствие неправильного расположения подшипника, который может подклинивать и надрывать ремень ГРМ.
4. Из-за подтека сальника, который замасливает деталь.
5. Из-за некачественного ремня ГРМ, который был установлен в 16-клапанном двигателе ВАЗ-2112 производителем.

Это самые основные причины, которые приводят к разрыву ремня ГМС. Если внимательно следить за техническим состоянием машины и при малейших признаках поломки своими руками провести починку, то можно избежать очень неприятных ситуаций, которые могут случиться в любой момент.

Замена ремня

Замену ремешка ГРМ необходимо описывать отдельно, в зависимости от того, сколько клапанов у вашего ВАЗ 2110 — 8 или 16. Самостоятельный ремонт узла на 8-клапанном двигателе считается проще, хотя и с 16-клапанным серьезных проблем у вас возникнуть не должно.

8-клапанный

Последовательность работ будет следующая:

Отключите аккумулятор путем снятия минусового провода;
Выкрутите болты от защитного кожуха ремня;
Снимите эту защитную крышку;
Демонтируйте переднее колесо со стороны пассажира, одновременно с этим сняв брызговики и защиту моторного отсека;
Шкив генератора прокрутите по часовой стрелке, чтобы метки на крышке и шкиве совпали;
Снимите защитную заглушку с коробки передач и в полученном отверстии сверьте, насколько совпадают контролирующие метки;
Используя металлическую отвертку или другой предмет, нужно заблокировать маховик;
После этого можно открутить и снять шкив генератора;
Сделайте несколько поворотов, чтобы ослабить гайку, которая держит ролик-натяжитель вашего ремня;
Снимите старый ремень. Он вам уже не потребуется, потому смело отправляйте его на свалку;
Пространство нужно очистить, обезжирить. Для этого отлично подойдет вайт-спирит;
После промывки осушите все, используя сухую и чистую ветошь;
Установите новый ролик, ориентируясь по стрелкам направления

Если они отсутствуют, тогда принимайте во внимание надпись. Она должна располагаться слева направо, то есть вы без проблем могли ее прочитать;
Чтобы натянуть ремень, ролик двигайте против часовой;
Проверьте, насколько правильно совпадают все метки и степень натяжения ремня;
Степень сжатию следует проверять на холодном моторе и при температуре воздуха в пределах 15-30 градусов по Цельсию;
Включите мотор и на работающем агрегате проверьте, правильно ли вы все установили;
Если звук нормальный, значит установка выполнена верно;
Соберите снятые элементы в обратной последовательности.

16-клапанник

На ВАЗ 2110 ставятся два типа моторов — с 8 и 16 клапанами. При этом производить замену на 16-клапаннике считается сложнее. Опытные же мастера уверяют, что для качественной смены ремня ГРМ достаточно приложить немного больше усилий и внимания.

Потому в данном случае работу нужно выполнять следующим образом.

1. Выкрутите шесть гаек, которые держат защитную крышку. Снимите кожух защиты.
2. Освободите датчик коленвала.
3. Найдите на шкиве участок, на котором нет зубца. Он будет выполнять функцию ориентира, чтобы отыскать верхнюю мертвую точку.
4. Установите поршень от первого цилиндра таким образом, чтобы он оказался в верхней мертвой точке.
5. Совместите шкив и датчик коленвала, заблокируйте шкив, открутите и снимите его.
6. Далее ослабьте гайку, которая располагается на ролике-натяжителе.
7. Извлекайте старый ремень, а также демонтируйте ролик натяжитель.
8. Очистите освобожденное пространство от грязи, масла, очистите сухой ветошью.
9. Установите новый ремень, закрепите шкив болтами. Рекомендуется одновременно с этим заменить сам ролик.
10. Убедитесь, что метки ремня и привода совпадают, ровно как и метки шестерни привода ГРМ.
11. Натяните ремень, используя ролик-натяжитель.
12. Проверьте, упругость после натяжки.
13. Сделайте два полных оборота коленвала, чтобы проверить качество выполненной сборки.
14. Удостоверьтесь, что метки совпадают, после чего шкив можно установить на место.
15. Включайте двигатель, проверяйте правильность установки, после чего монтируйте обратно кожух защиты.

Как проверить состояние ремня ГРМ ВАЗ 2110

Чтобы проверить состояние ремня ГРМ нужно:

• снять заглушку передней защитной крышки ремня ГРМ,
• снять ремень генератора, чтобы не мешал,
• открутить 6 болтов и снять переднюю защитную крышку,
• получив доступ к ремню ГРМ, осматриваем его.

Если при очередном контроле вы заметили:

• порезы на ремне ГРМ, выпуклости,
• расслоение, появление оборванных ниток,
• многочисленные трещины, складки, сильные потертости,
• подтеки масла на ремне,

его необходимо немедленно заменить.

Как правило, молодые водители такой ремонт выполняют в специализированных автомастерских или центрах по ремонту автомобилей. Но, если вы решили самостоятельно заменить старый ремень новым, подготовьте инструменты и материалы: головки «10», «17», спецключ, используемый для натяжки ремня, отвертку, новый ремень ГРМ, моющее средство, чистые тряпки.

Замена

• шестигранный ключ на 5;
• накидные ключи или головки на 15, 17;
• ключ для натяжного ролика;
• большая плоская отвертка.

1.Устанавливаем машину на ровной площадке. Поднимаем капот, отключаем питание бортовой цепи, сняв клемму массы на аккумуляторе.

2.Откручиваем все шесть болтов крепления кожуха привода ГРМ слева от головки блока.

3.Разъединяем контакты на датчике коленвала.

4.Сверяем метки на шестренях обоих распредвалов с метками на задней крышке кожуха (треугольные высечки).

5.Проверяем также совпадение метки на венце маховика. Для этого отверткой поддеваем резиновую заглушку, расположенную на картере сцепления под термостатом. Под ней находится зубчатка маховика, на которой и расположена метка. Она должна совпасть с пропилом на картере слева.

6.Переходим к метке шкива коленвала. Для этого нужно ослабить натяжение ремня генератора, открутив гайку натяжителя.

7.Сняв ремень со шкива, фиксируем текущее положение маховика, вставив отвертку между его венцом и картером.

8.Ключ на 17 накидываем на болт шкива генератора, откручиваем и снимаем его. За ним расположена шестерня коленвала с меткой, которая должна совпадать в этом положении с отметиной на крышке масляного насоса.

9.В случае несовпадения каких либо пар меток, нужно выключить передачу, ввернуть болт крепления шкива генератора, и, не снимая с него ключа, постепенно проворачивать коленчатый вал, пока все метки не совпадут.

10.Когда метки будут на своих местах, демонтируем натяжной ролик ключом на 15, после него – опорный, и снимаем ремень ГРМ.

10.Ставим новые ролики, устанавливаем новый ремень, начиная со шкива коленвала.

11.Натягиваем ремень, вращая натяжной ролик по часовой стрелке с помощью специального ключа (либо зафиксировав кривыми плоскогубцами), пока натяжение не будет оптимальным. Проверить степень натяжения можно без помощи инструментов. Достаточно взяться за ремень на участке между шкивом коленвала и шкивами распредвалов, и прокрутить его горизонтально. Оптимальным будет натяжение, при котором пальцами его удастся провернуть не более чем на 90 градусов.

12.Монтаж производим в обратном порядке.

13.Вытаскиваем отвертку из отверстия картера.

Слетел ремень грм ваз 2114 – АвтоТоп

Дело было так. Поехал менять к знакомому сальники распредвала и коленвала.
Заменили:
-Сальник коленвала (снимали шкив)
-Сальник распредвала (тоже снимали шкив)
-Ремень ГРМ + ролик (комплект gates)
Ну результат как на фото (фото позаимствовал на драйве)

При этом ремень бегал по реборту ролика спиленной частью ремня.

После этого заменили:
-Ремень ГРМ Gates
-Ролик Gates (Нового образца)
-Шпилька натяжителя (ролика) «типа кривая»
-Дистанционная шайба
Результат такой-же опять за 10-20 км что я ехал от места ремонта до дома, на ролике начали появляться крошки ремня. (как было до этого)
Сегодня был установлен ролик старого образца (как на 2105 и на первых 2108 )

Подшипник до этого брал CRAFT люфтит сцук и шоркает внутри, ставить его не стал купил другой.

Теперь Вопрос Что мне делать?! кто виноват я примерно знаю!

Что могло произойти?
— криво поставили какой-то шкив?
— кривая шпилька? (три не могут быть кривыми)
— кривое отверстие в блоке? (но с родными деталями бегало четко в центре)
— паршивые ремни? (последний при первом запуске со стороны блока бегал ровно а с другой … наверно криво отрезан)
— Помпа? (врятли до замены было все идеально )
— Погнули шкив распредвала?
— Перекос ролика? (Установлен 2х рядный старого образца — не должно перекашивать стоит вроде как ровно.)

Народ подскажите что делать! Уже начинаю отчаиваться =(

ЗЫ шкив распредвала как надо было снимать спец приблудой или постукиванием?
Сейчас вроде не много восьмерит чтоли или мне кажется.

Фотки люфтящего ролика

UPD катаюсь с роликом старого образца, заменил шпильку на самодельную которая длиннее. Как я понял дело было либо в погнутой шпильке или дистанционная шайба не встала как ее ставили на заводе.

Рекомендуется проверять ремень привода ГРМ каждые 15000км при проведении очередного ТО.

Для выполнения данных работ вам потребуется ключ для натяжения ремня привода ГРМ.

1. При помощи ключа на 10 откручиваем 3 болта крепления передней крышки ремня привода ГРМ.
2. Приподнимаем ее вертикально вверх и снимаем с двигателя.
3. Крутим коленвал и визуально проверяем состояние ремня. Коленвал можно прокручивать ключом на 17 или 19 за болт крепления шкива. Визуально ремень должен быть чистым. Если на ремне заметы потертости, трещины, расслоения — его однозначно нужно менять.
4. Попробуйте повернуть ремень на 90 градусов двумя пальцами. Тянуть нужно на участке между шкивами коленчатого и распределительного валов, прилагая усилие 15–20 Н·м (1,5–2,0 кгс·м). Если провернуть не получается, значит ремень перетянут. Если же ремень можно развернуть на больший угол — натянут слабо. Внимание! Регулировать ремень нужно на холодном двигателе. Перетянутый ремень приводит к сокращению срока службы самого ремня, подшипников натяжного ролика и насоса охлаждающей жидкости. Слабое натяжение ремня может привести к перескакиванию ремня через зубья распредвала.
5. Для того, чтобы проверить взаиморасположение распревала и коленвала нужно установить поршень 1го цилиндра в ВМТ такта сжатия. Для этого:

а) Нужно снять заглушку в верхней части картера сцепления.

б) В этом окошке отверткой поворачиваем коленвал за зубья венца маховика

до совмещения метки на шкиве распределительного вала и выступа задней крышки ремня привода ГРМ.

При этом метка на маховике должна совместиться с центром шкалы.

Если взаимное положение коленчатого и распределительного валов нарушено, то поверните коленчатый вал до совмещения метки с центром шкалы. Ослабьте натяжение ремня и снимите его со шкива распределительного вала. Поверните распределительный вал до совпадения метки на его шкиве с выступом на задней крышке. Не меняя взаимного положения валов, наденьте ремень на шкив распределительного вала и отрегулируйте натяжение ремня.

7. Ключом на 17 мм отпускаем затяжку гайки крепления натяжного ролика.

8.Поворачивая ролик специальным ключом, регулируем натяжение ремня и, удерживая ролик в этом положении, затягиваем гайку его крепления.

9. Проверяем натяжение ремня (см. выше) и, при необходимости, повторяем регулировку.

10. Окончательно затягиваем гайку крепления ролика моментом 33,2–41,2

11. Устанавливаем на место переднюю крышку ремня и затягиваем болты ее крепления.

Видео по теме:

Замена натяжного ролика ремня ГРМ на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Добро пожаловать!
Натяжной ролик — благодаря нему и только ему, происходит регулировка натяжения ремня ГРМ на автомобиле, но ролик как и любая другая деталь в двигателе выходит из строя и при выходе его из строя, он начинает гулять (Подшипник разболтался в этом случае) и люфтить, в связи с этим появляется вероятность того, что ремень в скорем времени слететь может со шкивов и даже если он не слетит, то быстро придётся в негодность, потому что трение большое у него будет из-за люфта и данного люфта как вы уже поняли по сути быть не должно, кроме того может ролик из-за неисправного подшипника ещё со временем заклинить и если он заклинит, то первым делом ремень либо же слетит, либо же порвётся, поэтому за исправностью этого ролика нужно следить и доводить его до совсем убитого состояния, о том как понять что ролик вот вот придёт в негодность, мы вам ещё расскажем в этой статье.

Примечание!
Для проведения операции по замене данного ролика, вам нужно будет запастись набором инструментов, в который будут входить: Различного рода гаечные ключи, если есть вороток и накидные головки то ими тоже запаситесь, с ними даже гораздо легче операцию будет произвести, ну и торцевые ключи будут нужны, так же накидные, отвёртки и два сверла или же вместо них специальный ключ (Если у вас есть таковой) благодаря которому можно повернуть натяжной ролик ремня ГРМ!

Где находится натяжной ролик?
Под крышкой пластмассовой которая закрывает механизм ГРМ он находится, в общём крышка эта первым делом снимается (О том как снять данную крышку, читайте в первом пункте ниже) и после снятия вы сразу же увидите весь механизм ГРМ (Ну правда весь механизм вы не увидите, потому что клапана и сами поршни находятся внутри двигателя, а они тоже относятся к Газо-Распределительному Механизму), сам ролик для наглядности чуть ниже на фото указан красной стрелкой и синей стрелкой так же показана гайка которая этот ролик и крепит, соответственно отвернув её, вы сможете полностью снять данный ролик с двигателя автомобиля но кроме этого ещё и ремень со шкива распредвала скинуть придётся, а иначе ролик не снять, ну или снимите вы его но просто сделать это будет сложно и не удобно.

Когда нужно менять натяжной ролик?
Внутри данный ролик имеет подшипник (Его даже снаружи если смотреть глазами на ролик можно увидеть), благодаря которому сам ролик и крутиться по своей оси (Проще говоря крутиться по кругу) когда двигатель работает, со временем любой подшипник приходит в негодность и подшипника который находиться внутри натяжного ролика это тоже касается и при выходе его из строя, первым делом у ролика люфт появиться (Пошатайте рукой сам ролик в этом случае и если люфт есть, то вы его сразу ощутите), кроме того он может начать заедать и даже бывают случаи когда смазка из ролика вытекает (Посмотрите на ролик в этом случае, смазка в подшипник закладывается и если она вытекла хоть даже немножко, тогда ролик подлежит обязательной и по возможности быстрой замене), кстати когда подшипник у ролика изнашивается он начинает гулять (Ролик в смысле гулять начинает), в связи с этим шум работы у двигателя повышается, как примерно будет работать двигатель с неисправным роликом вы можете увидеть в видео-ролике который мы закрепили в самом конце этой статьи.

Как заменить натяжной ролик на ВАЗ 2113-ВАЗ 2115?

Снятие:
1) В начале операции установите весь механизм ГРМ по меткам, подробная информация в деталях и картинках о том как это сделать, объяснена в статье которая называется «Установка фаз газораспределения по меткам » поэтому переходите на эту статью и как описано в ней всё делайте, кстати чуть выше мы указали в этой статье про крышку которую нужно будет обязательно снять, чтобы добраться до механизма ГРМ, так вот о том как снять эту крышку, читайте в той же статье на которую дана ссылка в этом пункте.

2) Идем дальше и переходим к пункту 2, теперь вам нужно будет снять сам натяжной ролик с автомобиля но перед тем как его снять, ремень ГРМ с распределительного вала и с самого натяжного ролика снимите, для этого ослабьте чуть-чуть гайку которая этот ролик крепит (Эта гайка на фото выше указана синей стрелкой, за ней кстати забежим сразу вперёд, за этой гайкой ещё будет расположена шайба, поэтому не потеряйте её когда будете полностью выворачивать гайку) и рукой поверните ролик чтобы ремень ослаб (Сам ролик выполнен в виде овала, поэтому он и регулирует натяжение ремня, то есть в какой то точке он сильно натягивает ремень, а в какой то вообще его не тянет), после чего с распределительного вала снимите ремень как это показано на фото ниже (Делайте только всё аккуратно), ну и с самого ролика его тоже снимите и пусть он с виснет (Чтобы полностью снять ремень, нужно выкручивать болт который шкив привода генератора крепит, так же сам ремень с генератора снимать нужно, в общём мароки много и чтобы его полностью не снимать, просто как мы уже указали чуть выше, снимите его с шкива распредвала, с натяжного ролика и пусть он вас с виснет).

3) Ну и в завершение операции когда ремень уже не мешает, полностью выкрутите гайку которая крепит натяжной ролик, снимите гайку и находящуюся за ней ту самую шайбу, ну и после чего вдоль вала снимите сам ролик как это на фото ниже показано, после того как ролик будет снят, проверьте его подшипник, для этого за центральную часть ролика возьмитесь рукой и наружную часть ролика по вращайте, он не должен заедать и должен нормально крутиться, люфта так же быть никакого не должно, ну и смазка из подшипника не должна вытекать (В этом случае ролик будет загрязнён весь в смазки).

Примечание!
Когда ролик будет снят, за ним будет установлено дистанционное кольцо которое тоже рекомендуем вам снять и проверить его на дефекты, если он будет в нормальном состоянии, то есть не обжат, не потресканный, то можете данное кольцо не менять на новое и установить его на своё место повторно, кстати за счёт этого кольца как вы уже поняли зависит тот факт, как будет натяжной ролик стоять, вот к примеру если кольцо установить большое, то ролик будет немножко выходить наружу и ремень уже встанет не ровно, а под углом, поэтому если у вас ремень не съедает, а так же если он не слетает во время езды, то данный ролик можете даже и не трогать, так как он справляется со своей работой как говориться на Ура!

Установка:
Новый ролик устанавливается на своё место точно так же как он и снимается, но только вся операция производиться в обратном порядке снятию, кроме этого ролик ещё должен устанавливаться таким образом, чтобы два отверстия которые на нём есть (см. фото ниже) были направлены не во внутрь, а наружу, кстати если присмотреться на натяжной ролик который показан на фото ниже, то можно невооружённым глазом даже заметить что он весь в смазки находиться, такой ролик нуждается в замене и нельзя применять его повторно, потому что есть вероятность что в скорем времени подшипник заклинит, ну а заклинивший натяжной ролик к добру не приведёт (Либо ремень ГРМ слетит в этом случае, либо же он разорвётся), после того как вы установите новый ролик и закрепите его гайкой, обязательной оденьте ремень ГРМ и отрегулируйте его, более подробно о том как это сделать, читайте в статье: «Замена ремня ГРМ », пункт 1.

Дополнительный видео-ролик:
Мы для вас закрепили чуть ниже видео-ролик очень интересный и наглядный, для того чтобы вы могли посмотреть его и увидеть более подробно как выполняется процесс замены данного натяжного ролика, поэтому смотрите этот видео-ролик и вникайте в него.

• Электрооборудование
• Двигатель
• Тормозная система
• Прочее
• Рулевое управление
• Трансмиссия
• Подвеска
• Тюнинг

• Прочее
• Двигатель
• Рулевое управление
• Электрооборудование
• Трансмиссия
• Тормозная система
• Подвеска
• Тюнинг

ВАЗ 2114

Электрооборудование

Двигатель

Тормозная система

Прочее

Рулевое управление

Трансмиссия

Подвеска

Тюнинг

Лада Приора

Рулевое управление

Двигатель

Подвеска

Электрооборудование

Тюнинг

Тормозная система

Трансмиссия

• Видеопубликации
• Фотопоток тюнинга ВАЗ
• Руководства по эксплуатации и ремонту

Замена ремня ГРМ ВАЗ 2114 своими руками

Ремень ГРМ в любом автомобиле выполняет функции связующего звена, синхронизируя работу распределительного и коленчатого валов, чему не является исключением и ВАЗ 2114. В большинстве случаев замена ремней ГРМ на 2114 и других авто строго регламентирована в руководстве по эксплуатации автомобиля, в особенности — на 8 клапанных движках. Однако не многие автолюбители знают, что представляет собой эта деталь, а также где её искать.

Место расположения ремня ГРМ на ВАЗ 2114

Расположение ремня ГРМ под капотом ВАЗ 2114

Найти эту важную деталь совершенно несложно, поскольку при открытии капота автомобиля, она сразу же бросается в глаза. Данный ремень отличается от других зубчатой внутренней поверхностью, а также проходит не только через распределительный и коленчатый вал, но и соединяет несколько вспомогательных запчастей, за счет чего подвержен повышенному износу, поэтому его замена должна проводиться своевременно.

Рано или поздно, ремень ГРМ может начать «подъедать», сползать или начать рваться. Нередко бывает так, что это связующее два вала звено рвется непосредственно во время движения. В таких случаях автомобиль глохнет и не заводиться, а в инжекторных версиях 2114 на приборной панели загорается лампочка «ошибки датчика фаз».

Последствия от порванного ремня ГРМ

Для автомобилей в комплектации с 1.5 л двигателем с 8 клапанами обрыв ремня газораспределительного механизма не приведет ни к каким катастрофическим последствиям. Однако у моделей с установленным 1.3 л. двигателем, разрыв может стать причиной повреждения клапанов, что приведет к поломке всего движка.

Опытные автолюбители и работники различных автосервисов настоятельно отмечают, что замена ГРМ ремня должна проводиться не позже, чем через 30-45 тысяч километров пробега.

Однако, как показывает практика, за состоянием данной детали в ВАЗ нужно следить особенно внимательно, а также производить замену раньше, чем она успеет прийти в негодное состояние.

Инструкция по замене ремня ГРМ на ВАЗ 2114 8 клапанов

Подходящий вариант для ВАЗ 2114

Итак, вы воочию столкнулись с данной проблемой, а деталь пришла в непотребное состояние или вовсе порвалась. Для того, чтобы замена прошла успешно, совершенно не обязательно обращаться в автосервис, поскольку, дело это хоть и трудоемкое, но вполне осуществимое и собственными силами. Замена ремня ГРМ в ВАЗ модели 2114, должна производиться следуя инструкции, приведенной ниже.

Как снять ремень ГРМ

1. Перво-наперво, само транспортное средство необходимо поставить на ручник и включить четвертую передачу;
2. Удалить крышку, защищающую ремень, ослабить натяжение приводного ремня и снять его;
3. Аккуратно снять шкив генераторного привода коленвала, оставив на месте болт, на который он крепится, после чего перевести автомобиль на «нейтралку»;

Необходимо открутить ролик натящения

Медленно, по часовой стрелке, прокручивать коленвал, наблюдая за маховиком и меткой, которые будут видны через отверстие кожуха сцепления. Крутить его, пока метка не окажется параллельно средней полоске шкалы;

Удостоверившись, что метка находиться параллельно меткой, нанесенной на заднюю крышку, необходимо открутить гайку натяжного ролика, с помощью которого и нужно ослаблять ремень ГРМ, после чего снять порванную или поврежденную запчасть.

Как одеть новый ремень ГРМ

1. Новый ремень нужно одеть на шкив распредвала, после чего натянуть обе его ветви;
2. Не натянутую часть (левую) РГРМ завести за ролик и одеть её на шкивы помпы и коленвала, после чего нужно крутить ролик против часовой стрелки, до полного натяжения ремня;
3. Коленвал провернуть на 1,5-2 оборота, после чего проверить, чтобы метки оказались посредине. Если метки не совпали, ремень необходимо снять, а всю процедуру повторять, пока они не будут параллельны друг другу на среднем значении;
4. Коленвальный болт открутить и поставить шкив генератора на место, после чего затянуть его болтом. Посредством проворачивания ролика против часовой стрелки натянуть ремень и надеть ремешок генераторного привода;
5. Далее следует завести двигатель и убедиться в правильности проделанной работы. Кроме того, по звуку вы сможете понять, требуется ли ремню ослабление или натяжка.

Вышедший из строя ремень ГРМ ВАЗ 2114

Во время эксплуатационного этапа автомобиля возникает момент, когда нужна замена ремня ГРМ ВАЗ 2114 инжектор из-за возможных поломок, связанных с окончанием срока эксплуатации или его дефектами. Ремень ГРМ представляет собой изделие из резины, исполненное в виде кольца с характерными надрезами по внутреннему кругу, применяется для синхронной работы валов: коленчатого и распределительного.

Когда необходима замена и что для этого нужно

Во время амортизационного периода ремень газораспределительного механизма начинает слоиться, рваться или сползать. Проявление поломки во время работы двигателя приводит к тому, что он глохнет и завести его невозможно. При эксплуатации ВАЗ 2114 с двигателем, оборудованным инжекторным устройством для подачи топлива, на панели приборов загорится индикатор, оповещающий об ошибке датчика фаз.

Если на автомобиле установлен силовой агрегат мощностью в 1,5 л, 8-клапанный, то сам ремонт потребует только покупки и замены ремня. В случае установления двигателя объемом в 1,3 л эта поломка приведет к повреждению всего газораспределительного механизма. Будет необходим капитальный ремонт. Замена ГРМ на ВАЗ должна проходить после 45 тыс. км эксплуатации автомобиля. Необходим постоянный контроль над механизмом с целью профилактики. Последовательность действий такова.

1. Приобрести и сменить натяжной ролик.
2. Устранить возможный люфт в помпе.
3. Смазать механизм ролика.

При наличии простых слесарных инструментов замена ремня ГРМ возможна в домашних условиях. Перечень инструментов, необходимых в ремонте рассматриваемого узла.

Как производить замену ремня ГРМ ВАЗ?

Установите автомобиль на горизонтальную площадку. После этого выжмите ручной тормоз. Включите 5 передачу на коробке. Снимите переднюю крышку, защищающую газораспределительный механизм, используя гаечный ключ на 10. Запомните расположение метки ГРМ ВАЗ 2114 и выкрутите по одному болту сбоку крышки и один спереди. С целью ослабления натяжного усилия ремня необходимо прокрутить коленчатый вал в сторону против хода часовой стрелки до тех пор, пока метки ГРМ ВАЗ 2114 не переместятся на расстояние двух зубов шестерни от усика задней крышки.

Проведите демонтаж ременной передачи генератора. Сняв шкив устройства, установите болт на место крепления. Верните в нейтральное положение рычаг переключения коробки передач. Вращая коленвал, наблюдайте за появлением метки ГРМ ВАЗ 2114 напротив центра маховика. Установочная метка должна быть на одной прямой с меткой, установленной на шкиве. Ослабив крепление гайки на ролике натяжного механизма, проводим демонтаж ремня ГРМ.

Схема привода распределительного вала ВАЗ 2114

После этого устанавливаем новый ремень, натягиваем его левой стороной за ролик и надеваем на шкив помпы, впоследствии — на шкив коленчатого вала. Натяжение проводим в обратном направлении от хода часов, принимая во внимание недопущение изломов и перегибов. Проверните вал вперед и установите метки ГРМ ВАЗ 2114 на место до снятия ремня. Это надо делать самому. В случае несовпадения проведите весь технологический процесс сначала.

При совпадении меток открутите болт на коленчатом вале и установите шкив генератора на прежнее место. Проведите натягивание ремня, используя ролик. С соблюдением мер безопасности запустите двигатель в рабочее состояние. Через 2-3 минуты заглушите его и проведите дополнительную регулировку натяжения ремня. Установите снятую ранее крышку газораспределительного механизма на место.

Процесс замены требует терпения, спокойствия, усидчивости и желания приобрести опыт ремонта. В отсутствие таковых обращайтесь в сервисные службы, где замена ГРМ ВАЗ 2114 инжектор без учета стоимости запасной части обойдется в «круглую» сумму.

Замена ремня грм на ваз 2114 2110 8 клапанов видео

Как найти ремень ГРМ на ВАЗ 2114?

Найти данную деталь очень легко, ведь она находится под капотом и при открытии моментально попадается на глаза. ГРМ можно выделить среди остальных не только тем, что у него зубчатая поверхность, но и тем, что он также синхронизирует работу некоторых вспомогательных механизмов. Именно это влияет на то, что деталь быстро изнашивается и следует всегда следить за состоянием ремня, вовремя исправляя поломки или заменяя его.

Спустя время ГРМ начинает отходить, деталь сползает или рвётся. Иногда происходит так, что поломка происходит во время движения автомобиля. В такой ситуации, как было сказано выше, машина заглохнет и её нельзя будет завести до исправления неполадок. В некоторых версиях ваз 2114 на панели может загораться датчик, указывающий на ошибку датчиков фазы.

Меняем ремень сами (на 8 клапанной модели)

Замена ГРМ ремня ВАЗ 2114 строго регламентирована в инструкции по эксплуатации авто. Рекомендуется менять эту деталь через 30-45 км. Но нельзя ориентироваться только на рекомендации, со временем, не пробежав положенные км., он сползает с шестерен, жрет, лопается, а может и разорваться.

Для автомобиля с установленным на нем двигателем объемом 1,5 литра, имеющим 8 клапанов, порыв ремешка не будет иметь серьезных последствий: авто просто остановится и не будет заводиться. А в двигателе объемом 1,3 л., могут повредиться клапана, что приведет к поломке всего мотора. Если на ВАЗ2114 установлен инжектор, то, когда сползает, жрет или рвется ремень, на приборной панели высветится: «ошибка датчика фар». Решать вопрос через сколько км. менять эту деталь, следует после визуального осмотра и делать замену, если он в плохом состоянии. Какой ремешок лучше выбрать, написано в руководстве к ВАЗ 2114.

Необходимые инструменты

Для проведения замены своими руками, необходимо подготовить новые запчасти и инструменты:

• набор ключей;
• новый ремень ГРМ;
• новый натяжной ролик.

Этапы работы

Последовательность замены своими руками состоит из следующих этапов:

1. Автомобиль нужно установить на ручной тормоз.
2. Установить 4-ю или 5-ю передачу.
3. Открутив три болта, следует снять крышку, которая защищает привод распределительного вала.
4. Далее, нужно ослабить ремешок привода генератора и снять его с коленвала вместе со шкивом, оставив болт, который его удерживает.
5. Теперь автомобиль следует перевести на нейтральную передачу.
6. На следующем этапе нужно заняться метками. Для этого прокручиваем коленчатый вал в направлении часовой стрелки, наблюдая за метками и маховиком. Крутить вал следует пока метка не будет находиться параллельно среднему делению шкалы.
7. Убедившись, что метка на шкиве находится напротив метки на защитной крышке, нужно немного ослабить крепежную гайку на натяжном ролике. При необходимости меняем натяжной ролик.
8. С помощью ролика нужно ослабить натяжку ремешка, чтобы его снять.
9. Далее, необходимо установить новое изделие на зубчатый шкив коленвала.
10. Затем нужно натянуть ведущую ветвь изделия на шкив распредвала так, чтобы она не провисала.
11. После провернуть коленвал на 1,5-2 оборота и выставить метки. Если метки не совпадают, ремень следует снять и повторить процедуру установки заново.
12. После выставления меток нужно открутить болт на коленвале и поставить на место шкив генератора, закрепив его болтом.
13. Проворачивая натяжной ролик против часовой стрелки необходимо выполнить регулировку натяжки ремешка ГРМ и надеть ремень генератора.

Почему стоит менять ремень ГРМ своими руками: сэкономите время и деньги, будете знать, что делать, если он сползает или жрет.

Какие последствия поломки ремня ГРМ?

В случае авто, с комплектацией в 1,5-1,6л двигателем с восьми клапанами, то разрыв газораспределительного ремня не доставит больших проблем. Но для модели с 1,3 литровым двигателем поломка может повлиять на работу клапанов, в связи с чем двигатель может полностью выйти из строя.
Судя по многолетнему опыту водителей следует уделять много внимания состоянию механизма ГРМ в моделях автомобилей ВАЗ 2114 и по возможности заменять деталь до того, как она будет полностью неисправна. Это поможет избежать многих проблем.

Метки ГРМ ВАЗ 2114: устанавливаем правильно

Сложного в работе нет ничего — всего есть три метки, на которые и нужно ориентироваться. Этап подготовки к замене заключается в следующем:

1. Установить автомобиль на ровную поверхность, под левым задним колесом положить упоры.
2. Ослабить болты переднего правого колеса.
3. Правую сторону приподнять на домкрате.
4. Выкрутить окончательно болты и снять колесо.
5. При наличии демонтировать защиту.
6. Снять кожух защиты отсека ремня ГРМ — три болта с головкой под ключ на «10».

«Если сделать всю работу аккуратно и зафиксировать валы, то нет нужды выставлять метки» — стандартное заблуждение, но оно имеет место быть при выполнении определенных условий. В большинстве же случаев такой «фокус» не работает, установку валов все равно нужно проводить. Дальнейшая работа проходит в несколько этапов:

1. Снимаете ремень генератора.
2. Включите пятую скорость и усадите помощника за руль, пусть удерживает педаль тормоза.
3. Ключом на «19» выкрутите болт шкива коленчатого вала.
4. Ключом на «17» ослабьте натяжной ролик.
5. Снимите ремень ГРМ ВАЗ 2114.

Вот и все, теперь нужно провернуть коленчатый вал до тех пор, покуда не совпадет метка на маховике с прорезью в планке. За этим наблюдаете через специальное окошко, находящееся в картере сцепления. Если проводите регулировку сами, то сначала коленвал вращаете и наблюдаете за тем, когда выемка на шкиве будет смотреть вверх. После этого точную установку через смотровое окно делаете. И не забудьте про распределительный вал — на его шкиве есть метка, которая совмещается с планкой, находящейся на ГБЦ.

Как правильно сменить своими руками?

Заменить ремешок на 8 клапанной ВАЗ 2114 с двигателем инжектор можно самостоятельно или заказав соответствующую услугу на СТО. В процессе смены есть нюансы, которые надо учитывать при выполнении задачи. Если вы допустите ошибки и правильно не поменяете ремешок, это может привести к его быстрому износу и обрыву. Ниже представлена инструкция по замене ремня в ВАЗ 2114 8 клапанов.

Инструменты

Если меняем ремень самостоятельно, приготовьте следующее:

• набор рожковых ключей, потребуются инструменты на 13 и 17;
• длинная отвертка с плоским лезвием;
• накидной гаечный ключ на 10, можно использовать головку с трещоткой;
• ключ для установки натяжного ролика;
• баллонный ключ;
• домкрат.

Пользователь Pro Remont поделился видеороликом, в котором подробно описана процедура замены ролика и ремня ГРМ в автомобиле ВАЗ 2114.

Алгоритм действий

Как правильно поменять ремень:

1. Загоните автомобиль в гараж с ямой. Поверхность, на которой выполняются работы, должна быть ровной. Переключите селектор КПП в нейтральное положение.
2. Ослабьте болты на переднем правом колесе. Поставьте эту часть автомобиля на домкрат, чтобы колесо можно было вращать.
3. Откройте капот машины. Используя гаечный ключ на 10, выкрутите три винта, которые крепят пластиковую защитную накладку ремешка.
4. При помощи гаечного ключа на 13 необходимо ослабить болт, который крепит натяжной ролик. Демонтируйте устройство.
5. На шестеренке распредвала вы можете увидеть отметку, она выполнена в виде прямоугольного выступа на краю. При выполнении работ надо, чтобы данная метка совпадала с выступом, расположенным на креплении кожуха ремешка. Если эти отметки не совпадают, необходимо проворачивать колесо до того момента, пока они не совпадут.
6. Затем найдите прорезиненую заглушку, установленную на верхней части картера сцепления, она располагается справа от БЦ силового агрегата. Деталь аккуратно поддевается отверткой и извлекается из посадочного места. Под заглушкой вы можете увидеть венец маховика, на этом устройстве имеется отметка. Она должна быть напротив треугольного выступа, расположенного слева. Если метки не совпадают, то возьмите ключ на 17 и ослабьте крепление натяжителя. При помощи ключа для демонтажа ролика проверните устройство против часовой стрелки, это позволит ослабить ремешок ГРМ.
7. Когда верхняя часть ремня будет демонтирована с шестеренки узла, возьмите ключ на 17 и проверните коленчатый вал до того момента, пока отметки маховика не будут друг напротив друга. Сам маховик необходимо закрепить в этом положении, для фиксации используйте отвертку, установите ее между зубчиков. Если у вас есть помощник, то попросите его придерживать инструмент, чтобы не допустить проворачивания.
8. Теперь можно снять правое колесо. Открутите саморезы, которые крепят защиту арок, демонтируйте ее.
9. При помощи гаечного ключа на 17 выкрутите гайку, фиксирующую шкив генераторной установки. При откручивании следите за тем, чтобы маховик не проворачивался.
10. Демонтируйте шкив генераторного устройства и извлеките его из посадочного места.
11. Выполните снятие ремешка газораспределительного механизма с диска коленвала.
12. Используя ключ на 17, полностью выкрутите фиксатор ролика натяжителя, демонтируйте его из посадочного места. Если вы ослабите крепление, ремень можно снять.
13. Установите новое изделие на диск коленчатого вала. При монтаже следите за тем, чтобы отметки не были нарушены. Выполните монтаж шкива привода генераторной установки, заранее надев на него ремешок.
14. Наденьте изделие на шестеренку механизма. Выполните монтаж натяжительного ролика.
15. Производится установка ремешка. Ролик натяжки при монтаже надо проворачивать специальным инструментом, купленным заранее в магазине. При его отсутствии можно использовать два самореза и отвертку. Саморезы устанавливаются в пазы, а отвертка их фиксирует. Проворачивание выполняется против часовой стрелки. Натяните ремень с помощью натяжного ролика и зажмите винт, фиксирующий этот ролик.
16. Выставлять метки необходимо в том случае, если они сбились в процессе выполнения работ. Процедура установки всех составляющих компонентов выполняется в обратной последовательности.

Фотогалерея

Фото замены ремня приведены ниже.

Выкрутите винты, фиксирующие защитный кожух ремня ГРМ

Отметка на шестеренке распредвала должна совпасть с меткой на креплении кожуха

Ослабьте натяжной ролик ремешка, провернув его против часовой стрелки

Демонтируйте ремень со шкивов и установите новое изделие

Выкрутите гайку, фиксирующую вал генераторного устройства

Наденьте новый ремень и затяните ролик

Причины обрыва ремня:

1. 1. Небрежная эксплуатация автомобиля. Изделие имеет определенный ресурс, по истечению которого требуется его замена;
2. 2. Заклинивание коленчатого вала. На скорости может резко заклинить коленвал. В таком случае распредвал продолжит крутиться и элемент порвется;
3. 3. Попадание масла на ремень. При попадании на рабочую поверхность масла начинается прокрутка и сползание ремешка со шкива;
4. 4. Экономия на покупке изделия. Многие автолюбители пытаются сэкономить на покупке изделия. Этого делать не стоит, так как дальнейший ремонт может обойтись гораздо дороже;
5. 5. Внешние недостатки(трещины и отслоения). При плохом качестве изделие начинает терять свои свойства и появляются внешние признаки износа;
6. 6. Срезание зубьев. Ремень цепляется за шкивы с помощью зубьев. При их срезании он начинает прокручивание и, в конечном итоге, обрывается.

Пришедший в негодность ремень

Ручная замена ремня грм на ваз 21099 инжектор: инструкции, фото и видео

Замена ремня ГРМ на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Когда нужно менять ремень ГРМ на ВАЗ 2108-ВАЗ 21099?
1) Согласно заводу каждые 60.000-75.000 тыс. км.

Примечание!
Но проверять состояние ремня на наличие сильных дефектов, нужно каждые 15.000 тыс. км!

Как заменить ремень ГРМ на ВАЗ 2108-ВАЗ 21099?

Снятие:
1) Сперва отверните оба боковых болта крепления крышки.

2) Следом отверните последний оставшийся центральный болт, который крепит крышку.

3) Теперь взявшись рукой за крышку, снимите ее со своего посадочного места.

4) Далее снимите со всех роликов, ремень генератора. (О том как снять ремень генератора, см. «в этой статье»)
5) Затем снимите переднее правое колесо с автомобиля. (см. Снятие колеса)

Примечание!
Если на вашем автомобиле установлены еще и в добавок подкрылки, то их то же придется снять!

6) Потом за центральный болт который крепит шкива, строго по часовой стрелки проверните коленвал.

Примечание!
После проворачивания коленвала, обратите свое внимание на обе метки которые указаны на фото, они должны совпасть между собой, первая метка которая указана отверткой, это метка распредвала, а вот уже вторая метка, эта метка крышки!

7) Теперь потянув рукой за заглушку, снимите ее с картера сцепления.

8) Далее посмотрите на риску, которая присутствует на маховике, она должна будет совпасть с прорезью на крышки картера сцепления.

Примечание!
На фотографии, для более удобного просмотра, шланг охлаждения снят!

9) Затем снимите датчик положения коленчатого вала. (см. «Снятие датчика положения коленчатого вала»)

10) Следом с помощью помощника, зафиксируйте коленвал от проворачивания, и вследствие чего снимите сам шкив генератора, для этого:
1. Попросите помощника вставит отвертку, через сквозное отверстие в картере сцепления, и после чего пусть он зафиксирует эту отвертку.

Примечание!
Отвертку нужно вставлять промеж зубьев маховика!

2. Далее вы в это время, отверните центральный болт, который крепит шкив генератора.
3. И после чего взяв рукой за шкив генератора, снимите его с двигателя, а помощник пусть в это время уберет отвертку.

11) Следом при помощи гаечного ключа, ослабьте центральный гайку натяжного ролика.

Примечание!
После ослабления гайки, проверните ролик до положения, при котором ремень сильнее всего будет ослаблен!

12) Затем снимите со всех роликов ремень, тем самым сняв его с двигателя.

13) Далее после снятия ремня, если вам будет нужно снять натяжной ролик для замены,тогда полностью отверните гайку его крепления, и затем снимите его.

Примечание!
Сразу же за роликом находится дистанционная шайба, которая так же подлежит замене при деформации!

Установка:
1) Установите новый ремень, в обратном порядке снятию.

Примечание!
Установку нового ремня, начинайте с самого нижнего шкива, «шкива коленвала»!

2) Следом вставьте пару винтов в оба отверстия, которые находятся в корпусе натяжного ролика, и после чего между этими двумя винтами, вставьте отвертку как показано на рисунке, и затем проверните ролик строго против часовой стрелки, тем самым натянув ремень, до нужного состояния.

Примечание!
Ролик проворачивайте строго против часовой стрелки!

3) Далее установите на свое место шкив генератора, и после чего затяните болт который его удерживает, до упора.

Примечание!
Перед тем как начать установку шкива генератора, проверьте совпадения метки коленвала «указана отверткой», с меткой на крышке «указана стрелкой»!

4) Теперь проверните на несколько оборотов строго по часовой стрелки, болт коленвала.

5) После всех проделанных операций, проверьте совпадение метки на маховике, а так же метки на распредвале, все эти метки должны совпадать с рисками на корпусе.

Примечание!
Если хоть одни из каких либо меток не совпадают, то в таком случае, произведите установку ремня повторно!

Проверка натяжения ремня ГРМ:

1) Что бы проверить натяжение, поверните ремень при небольшом усилии на 90°, строго в том месте, которое указано на фото.

Примечание!
Если ремень поворачивается более чем на 90°, при небольшом усилии, то в таком случае отрегулируйте его натяжение!

Важно!
1) После снятия ремня, не проворачивайте шкивы на которых он был установлен!
2) Натяжение ремня, регулируйте лишь за натяжной ролик!

Самостоятельная замена ремня ГРМ в ВАЗ 21099 инжекторного типа

Ремень газораспределительного механизма (далее ГРМ) важный расходный элемент Вашего автомобиля, от которого напрямую зависит эксплуатация машины. Необходимо регулярно осматривать ремень ГРМ и своевременно заменять его на новый.

В данной статье будет подробно приведена последовательность замены ремня ГРМ на ВАЗ 21099 инжектор.

Что из себя представляет ремень

Это ремень, выполненный из многослойной резины с зубьями на одной поверхности, связующее звено при совместной работы распредвала и коленвала, а также необходим для работы масленого и водяного насосов.

Его многофункциональность приводит к высокому проценту износа. Концерном, выпускающим ВАЗ 21099 данный расходник желательно заменять на новый с периодичностью пробега примерно в 60 тысяч километров.

Но эта рекомендация для установки нового, в лучшем варианте ремень ГРМ желательно проверять на наличие трещин и сорванных зубьев один раз на 15 тыс км, это позволит Вам избежать разрыва и неприятных сюрпризов в виде ремонта мотора. Повезет, если ремень порвется при движении катом, тогда нужно будет поменять два-три клапана, но если машина шла при полном газе, то больших расходов Вам не избежать.

Причины выхода из строя

Разберемся, какие основания для выхода из строя ремня ГРМ:

• износремняпоистечениизаявленногопроизводителемвремени;
• бракпроизводства;
• заклиниваниепомпы;
• роликинатяженияиспортились;
• сбойвработераспределительногоиликоленчатоговала;
• частоезагрязнениеремняпылью.

Признаки разрыва ремня ГРМ: мотор заглох и повторно не завелся. Нарушена компрессия. Не стоит крутить аккумулятор до полного разряжения, откройте капот – Вы сразу увидите разорванные остатки ремня ГРМ. Не трогайте автомобиль до. Вызывайте эвакуатор или меняйте на месте поломки.

Иногда от износа срезает резиновые зубья ремня ГРМ, но нет его капитального обрыва. При этом автомобиль не заводится или работает не правильно, сбивается зажигание и также нужна замена.

Инструменты и запасные части, которые Вам потребуются для замены ремня ГРМ на ВАЗ 21099 инжектор 8 клапанов: шпилька натяжителя, помпа, натяжной ролик, ключи и головок, отвертки и новый ремень.

Замена ремня

В первую очередь уберите питание с минусовой клеммы от аккумулятора, установите автомобиль на нейтральную передачу и на ручной тормоз. Далее снимите крышку ремня ГРМ, она крепится на двух болтах сбоку и одном в центральной части. Затем выворачиваем руль в правую сторону и снимаем правое переднее колесо, подставив домкрат для безопасности. Снимаем защитный щит, откручиваем шкив коленвала. При этом необходимо придерживать маховик без его прокручивания. Снимаем пыльник. Ослабляем ремень генератора. Снимаем ремень ГРМ.

Обязательно проверить состояние натяжного ролика, помпы и шпильки. Рекомендуется эти расходные материалы менять в комплексе.

Свежий ремень ГРМ устанавливать в последовательности: шкив коленвала, далее одну часть ремня зацепить за шкив помпы, обогнуть ремень справа от натяжного ролика и верхнюю часть ремня закрепить на зубчатый шкив распредвала.

Натягиваем ремень, для этого специальным ключом крутим натяжной ролик в направлении обратном часовой стрелки. Проверяем натяжение. Он должен проворачиваться с усилием, не болтаться и быть не сильно натянут. Затягиваем гайку натяжителя. Устанавливаем крепежный болт привода генератора , поворачиваем головкой размера 19 болт коленвала на пару витков по часовой стрелки.

Проверяем метки коленчатого, распределительного валов, их совпадение с новым ремнем. А также метки масляного насоса. Когда все совпадает, собираем защиту в обратном порядке и прикручиваем колесо.

ремень ГРМ в данном автомобиле легко поменять своими руками, нужно только запастись новыми расходниками, инструментами, инструкцией и помощью его одного человека.

Замена ремня ГРМ на автомобилях ВАЗ 2108, 2109, 21099

Периодичность замены ремня привода газораспределительного механизма двигателя (ГРМ) на автомобилях ВАЗ 2108, 2109, 21099 составляет 75.000 км пробега. Многие автомеханики рекомендуют проводить замену ремня ГРМ несколько раньше – 55-60 тыс. км, так как качество поставляемых в запасные части ремней ГРМ для автомобилей ВАЗ 2108, 2109, 21099 оставляет желать лучшего.

Необходимые инструменты, приспособления, запчасти

— накидной ключ или головка на 19 мм;

— накидной ключ, рожковый ключ или головка на 17 мм;

— накидной ключ или головка на 10мм;

— накидной ключ или головка на 8 мм;

— толстая шлицевая отвертка;

— специальный ключ для вращения натяжного ролика;

— новый ремень привода ГРМ;

— новый натяжной ролик (если необходимо).

При отсутствии спецключа можно использовать пассатижи с загнутыми концами или два гвоздя подходящего диаметра, которые можно вставить в отверстия натяжного ролика и повернуть его пассатижами.

Подготовительные работы

— устанавливаем автомобиль на ровную площадку;

— поднимаем ручник, под колеса устанавливаем упоры;

— поддомкачиваем правое переднее колесо, снимаем его, под порог ставим упор.

Замена ремня ГРМ ВАЗ 2108, 2109, 21099

— снимаем правый брызговик двигателя;

Можно полностью не снимать, а лишь отвернуть ключом на 8 мм два винта его крепления в нижней части арки колеса и немного отогнуть вниз, освобождая доступ к шкиву коленчатого вала.

— снимаем ремень привода генератора;

Для этого ослабляем гайку нижнего болта крепления генератора ключом на 19, ослабляем гайку верхнего крепления генератора ключом на 17. Смещаем генератор к двигателю и снимаем ремень. Доступ к гайкам крепления генератора возможен из подкапотного пространства автомобиля.

— снимаем защитную крышку ремня ГРМ;

Для этого ключом на 10 мм отворачиваем 3 болта его крепления (один в центре, два сбоку) и вынимаем его вверх.

— отворачиваем болт крепления шкива привода генератора на коленчатом валу;

Болт завернут с большим моментом затяжки, поэтому желательно использовать мощный ключ на 19 мм или головку с воротком. Для стопорения от проворачивания коленчатого вала, вставляем лезвие толстой шлицевой отвертки между зубцами маховика в лючке на картере сцепления. Желательно эту процедуру делать с помощником, но можно изловчится и одному.

— снимаем шкив привода генератора;

— предварительно совмещаем установочные метки;

1. На зубчатом шкиву распредвала (выступ-метка) – выступ на задней стальной части крышке привода ГРМ;

2. На зубчатом шкиву коленчатого вала (точка) – вырез на отливе на передней части масляного насоса.

Для того чтобы вращать привод ГРМ вворачиваем болт крепления шкива коленчатого вала обратно в его отверстие, в носике коленчатого вала. За него и вращаем по часовой стрелке, ключом на 19 мм.

— ослабляем гайку крепления натяжного ролика;

Если планируется замена натяжного ролика, гайку отворачиваем полностью. Используем для этого ключ на 17 мм. После отворачивания гайки поворачиваем рукой ролик против часовой стрелки, натяжение ремня ГРМ сазу ослабнет. Если необходимо снимаем натяжной ролик.

— снимаем старый ремень ГРМ;

Сдвигаем его со шкива распредвала, снимаем с натяжного ролика, помпы, шестерни коленчатого вала.

— надеваем новый ремень ГРМ;

При необходимости устанавливаем новый натяжной ролик ремня и слегка притягиваем его гайкой. При надевании ремня тщательно совмещаем установочные метки:

1. На шкиву распредвала (выступ-метка) – выступ на задней стальной части крышки привода ГРМ;

2. На зубчатом шкиву коленчатого вала (точка) – вырез на отливе передней части масляного насоса двигателя.

3. В лючке на картере сцепления длинная метка на маховике должна находиться по центру треугольного выреза на шкале для установки момента зажигания, что соответствует установки поршней 1-го и 4-го цилиндра в высшую мертвую точку (ВМТ).

установочная метка ВМТ на маховике и треугольный вырез на шкале в лючке картера сцепления на ВАЗ 2108, 2109, 21099

Если все установочные метки точно совпадают, натягиваем ремень.

— натяжение ремня привода ГРМ;

Вставляем специальный ключ в отверстия натяжного ролика и поворачиваем его по часовой стрелке, ремень ГРМ будет натягиваться. Слишком сильного усилия прикладывать не нужно. Немного затягиваем гайку крепления натяжного ролика рожковым ключом на 17 мм. Проверяем степень натяжения ремня: поворачиваем его пальцами руки вокруг своей оси (скучиваем). Ремень должен повернуться на 90 градусов.

Проворачиваем коленчатый вал за болт ключом на 19, чтобы ремень сделал два оборота. Еще раз поверяем совмещение установочных меток и натяжение ремня. При необходимости подтягиваем натяжным роликом.

— окончательно затягиваем гайку крепления натяжного ролика.

Слишком большое усилие прикладывать не нужжно, так как можно погнуть шпильку ролика, а это чревато сползанием ремня. В идеале необходимо затягивать гайку крепления натяжного ролика динамометрическим ключом определенным моментом.

Устанавливаем на место шкив коленчатого вала, пластмассовую крышку привода ГРМ, ремень генератора, натягиваем его и закрепляем генератор. Ставим на место и закрепляем правый брызговик двигателя. Устанавливаем колесо и спускаем автомобиль с домкрата. Пускаем двигатель и проверяем его работу. При необходимости выставляем момент опережения зажигания.

Замена ремня привода ГРМ на двигателе автомобиля ВАЗ 2108, 2109, 21099 завершена.

Примечания и дополнения

— При обрыве ремня привода ГРМ на автомобилях ВАЗ 2108, 21081, 2109, 21091 с двигателями 1.1, 1.3 л гнет клапана, так как происходит их встреча с поршнями. На ВАЗ 21083, 21093, 21099 с двигателями 1.5 л клапана не гнет.

— При установке ремня ГРМ на двигателях 1.1 и 1.3 л не желательно вращать распредвал или коленчатый вал после снятия ремня, так как клапана могут встретится с поршнями.

— На ряде двигателей крышка масляного насоса не имеет установочной метки — разреза. При выставлении меток в этом случае необходимо установить выступ для фиксации шкива привода генератора на зубчатом шкиву коленчатого вала по центру разреза на нижнем отливе крышки масляного насоса.

— Перескочивший на зуб-два ремень ГРМ приведет к смещению фаз газораспределения нестабильной работе двигателе в целом, «выстрелам» в карбюратор. или глушитель.

Самостоятельная замена ремня ГРМ в ВАЗ 21099 инжекторного типа

Ремень газораспределительного механизма (далее ГРМ) важный расходный элемент Вашего автомобиля, от которого напрямую зависит эксплуатация машины. Необходимо регулярно осматривать ремень ГРМ и своевременно заменять его на новый.

В данной статье будет подробно приведена последовательность замены ремня ГРМ на ВАЗ 21099 инжектор.

Что из себя представляет ремень

Это ремень, выполненный из многослойной резины с зубьями на одной поверхности, связующее звено при совместной работы распредвала и коленвала, а также необходим для работы масленого и водяного насосов.

Его многофункциональность приводит к высокому проценту износа. Концерном, выпускающим ВАЗ 21099 данный расходник желательно заменять на новый с периодичностью пробега примерно в 60 тысяч километров.

Но эта рекомендация для установки нового, в лучшем варианте ремень ГРМ желательно проверять на наличие трещин и сорванных зубьев один раз на 15 тыс км, это позволит Вам избежать разрыва и неприятных сюрпризов в виде ремонта мотора. Повезет, если ремень порвется при движении катом, тогда нужно будет поменять два-три клапана, но если машина шла при полном газе, то больших расходов Вам не избежать.

Причины выхода из строя

Разберемся, какие основания для выхода из строя ремня ГРМ:

• износремняпоистечениизаявленногопроизводителемвремени;
• бракпроизводства;
• заклиниваниепомпы;
• роликинатяженияиспортились;
• сбойвработераспределительногоиликоленчатоговала;
• частоезагрязнениеремняпылью.

Признаки разрыва ремня ГРМ: мотор заглох и повторно не завелся. Нарушена компрессия. Не стоит крутить аккумулятор до полного разряжения, откройте капот – Вы сразу увидите разорванные остатки ремня ГРМ. Не трогайте автомобиль до. Вызывайте эвакуатор или меняйте на месте поломки.

Иногда от износа срезает резиновые зубья ремня ГРМ, но нет его капитального обрыва. При этом автомобиль не заводится или работает не правильно, сбивается зажигание и также нужна замена.

Инструменты и запасные части, которые Вам потребуются для замены ремня ГРМ на ВАЗ 21099 инжектор 8 клапанов: шпилька натяжителя, помпа, натяжной ролик, ключи и головок, отвертки и новый ремень.

Замена ремня

В первую очередь уберите питание с минусовой клеммы от аккумулятора, установите автомобиль на нейтральную передачу и на ручной тормоз. Далее снимите крышку ремня ГРМ, она крепится на двух болтах сбоку и одном в центральной части. Затем выворачиваем руль в правую сторону и снимаем правое переднее колесо, подставив домкрат для безопасности. Снимаем защитный щит, откручиваем шкив коленвала. При этом необходимо придерживать маховик без его прокручивания. Снимаем пыльник. Ослабляем ремень генератора. Снимаем ремень ГРМ.

Обязательно проверить состояние натяжного ролика, помпы и шпильки. Рекомендуется эти расходные материалы менять в комплексе.

Свежий ремень ГРМ устанавливать в последовательности: шкив коленвала, далее одну часть ремня зацепить за шкив помпы, обогнуть ремень справа от натяжного ролика и верхнюю часть ремня закрепить на зубчатый шкив распредвала.

Натягиваем ремень, для этого специальным ключом крутим натяжной ролик в направлении обратном часовой стрелки. Проверяем натяжение. Он должен проворачиваться с усилием, не болтаться и быть не сильно натянут. Затягиваем гайку натяжителя. Устанавливаем крепежный болт привода генератора , поворачиваем головкой размера 19 болт коленвала на пару витков по часовой стрелки.

Проверяем метки коленчатого, распределительного валов, их совпадение с новым ремнем. А также метки масляного насоса. Когда все совпадает, собираем защиту в обратном порядке и прикручиваем колесо.

ремень ГРМ в данном автомобиле легко поменять своими руками, нужно только запастись новыми расходниками, инструментами, инструкцией и помощью его одного человека.

Замена ремня ГРМ на ВАЗ 21099 своими руками

С конвейера автомобильного завода «АвтоВАЗ», автомобили серии Лада Самара выходят с тремя разными по объему типами двигателя. Но, вне зависимости от того, каким объем обладает тот или иной двигателя, его механизм, отвечающий за распределение газов, начинает действовать под воздействием особого ремня, который оборудован специальными зубцами. Согласно рекомендации производителя, данный элемент транспортного средства должен сменяться каждые пятьдесят тысяч километров. Очень важно производить смену зубчатого ремня во время, так как при его разрыве высока вероятность серьезного повреждения системы двигателя, что в свою очередь может привести с дорогостоящему ремонту.

В самостоятельной замене зубчатого ремня конструкции ГРМ транспортного средства выпускаемого в серии Самара, нет ничего сложного, и ниже мы вам объясним, как это сделать. Но сейчас отметим, что, несмотря на простоту манипуляций, вы должны все делать очень внимательно, так как малейшая ошибка может привести к серьезным проблемам с мотором, а это, обычно, весьма дорогой ремонт.

Какие запасные части потребуется для проведения смены ременного привода системы ГРМ на 21099?

Чтобы при смене старого ремня ГРМ новым, у вас должны быть сразу под рукой все необходимые запасные части:

1. Новый ремень с зубцами.
2. Помпа и прокладка к ней.
3. Ролик натяжения.
4. Шпилька для ролика натяжения.
5. Шестеренка для ременного привода ГРМ.
6. Автомобильный герметик.

Видео. Как заменить ремень ГРМ на ВАЗ 21099 своими руками

Также, настоятельно рекомендуем производить смену ременного привода ГРМ на ВАЗ 21099 с помощником.

Процедура демонтажа ременного привода конструкции ГРМ транспортного средства

Чтобы произвести смену зубчатого ремня правильно, вам следует придерживаться четкой последовательности действий:

1. Отключаем «минус» от аккумулятора.
2. С левой стороны на двигателе расположена крышка из черного пластика, которая относится к ременному механизму ГРМ. Ее необходимо снять. Для этого требуется открутить три крепежных болта.
3. Сняв крышку, вы обнаружите шестеренку распредвала и надетый на нее ремень ГРМ. Прежде чем продолжать, вам следует произвести внимательный визуальный осмотр, если вы обнаружите, что ремень смещен в сторону двигателя, то можете быть уверены, что погнута шпилька, а значит ее требуется заменить.
4. Следующей манипуляцией, необходимо произвести демонтаж ременного привода генератора. Для этого немного откручиваем стопорный болт и сдвигаем генератор в сторону мотора. Это должно привести к тому, что сила натяжения снизится, и ремень можно будет легко снять.
5. Далее требуется произвести корректировку распредвала на основе меток. Чтобы произвести данную манипуляцию, вам следует обратиться к корпусу сцепления, который расположен справа от двигателя. Далее начинаем проворачивать коленвал и смотрим в окошко корпуса сцепления. Нам нужно добиться того, чтобы метка, поставленная на маховике, совпала с меткой, которая поставлена на корпусе сцепления
6. После того, как метки выставлены, требуется ослабить крепежную гайку ролика натяжения и отвести его немного вбок.
7. Далее требуется снять ремень с шестеренки распределительного вала.
8. Следующим действием должен идти полный демонтаж правого переднего колеса транспортного средства. Надежно закрепите автомобиль и выставите страховку, чтобы обезопасить свое здоровье.
9. Теперь нужно снять боковой защитный щиток. Чтобы это сделать, вам потребуется выкрутить три крепежных болта.
10. Далее требуется демонтировать шкив коленвала. Чтобы это сделать, вы должны одновременно фиксировать маховик и откручивать крепежный болт шкива. Тут вам очень даже поможет помощник.
11. Теперь вы можете снять ремень конструкции ГРМ.

Видео. Замена ремня ГРМ на ВАЗ 21099 своими руками

Отметим, что после того, как ремень демонтирован, вы ни в коем случае не должны проворачивать валы, так как у клапанов нет защиты от поршней.

Как установить помпу и ролик натяжения?

Согласно инструкции автомобильного завода «АвтоВАЗ», вместе с ремнем механизма ГРМ, настоятельно рекомендуется производить замену ролика натяжения и помпы. Также, стоит отметить, что если при разборе вы обнаружите, что шестеренка распредвала изношена, то ее следует также заменить.

В замене помпы, нет ничего сложного, ниже представлена простая пошаговая инструкция для этого процесса:

1. Слейте жидкость охлаждения в любую тару.
2. Далее следует открутить шестеренку распределительного вала. При этой манипуляции вы должны удерживать от поворотов заднюю крышку, это можно сделать при помощи вставленной в отверстие шестеренки отвертки.
3. Демонтируем открученную шестеренку.
4. Теперь вам необходимо демонтировать заднюю крышку. Для этого вам следует выкрутить четыре крепежных болта и одну гайку.
5. Далее вытягиваем старую помпу. Для этого вам следует потянуть при помощи отвертки за шкив с зубцами.
6. Остается только поставить новую помпу. Не забудьте залить на место охлаждающую жидкость.
В процессе снятия ролика натяжения, нет ничего сложного. Вам нужно лишь открутить крепежную гайку и демонтировать его со шпильки.

Единственным критичным моментом, является шайба под роликом, не потеряйте ее, так как встретить ее в продаже можно крайне редко.

Напомним, что в предыдущей статье мы рассматривали как заменить радиатор охлаждения на Гранте своими руками. Все детали имеют какой-то срок годности и радиатор охлаждения двигателя – не исключение.

Как установить новый ремень конструкции ГРМ на «девяносто девятую»?

Ниже представлена простая пошаговая инструкция по установке нового зубчатого ремня ГРМ:

1. Пропускаем новый ремень под шестеренку коленчатого вала.
2. Надеваем зубчатый ремень на шестеренку распределительного вала.
3. Цепляем за шкив с зубцами помпы и пропускаем по правую сторону от ролика натяжения.
4. Закрепляем болтами шкив коленвала.
5. Ставим на место ремень генераторной системы и производим его натяжение.
6. При помощи гайки ролика натяжения выставляем правильную силу натяжения ремня конструкции ГРМ.

По окончании работ, обязательно убедитесь, что все метки совпали между собой, так как если это не так, может произойти серьезная поломка двигателя.

4 ЭТАПА ЗАМЕНЫ РЕМНЯ ГРМ КАЛИНА 8 КЛАПАНОВ

Здравствуйте, читатели блога RtiIvaz.ru. Сегодня мы будем рассматривать, каким образом происходит замена ременя ГРМ Калина с 8-ми клапанным двигателем.

Для начала приведем схему установки ремня ГРМ Калины с двигателем 8 клапанов:

РИС.1 Привод ГРМ Калины 8 Кл и расположение меток

Как видно из схематического изображения в первую очередь надо правильно выставить метки на шкивах распредвала и коленвала.

На фото ниже, пожалуйста, смотрите положение этих меток:

РИС.2 Шкив коленчатого вала на Калине 8 Кл

РИС.3 Шкив распредвала 8 клапанной Калины

Далее рассмотрим процесс замены ремня грм Калина 8 клапанов поэтапно…

ЭТАП 1

Загоняем автомобиль на смотровую яму и домкратом поднимаем переднее правое колесо. Снимаем колесо и, открыв капот, даём двигателю остыть. Желательно чтобы температура двигателя была примерно 60 градусов по Цельсию. Прежде чем добраться до ремня грм Калины, надо снять ремень генератора и его приводной шкив на коленвале.

Устройство привода генератора приведено на фото ниже:

РИС.4 Установка ремня генератора 8 клапанной Калины

Как видно из фото, ремень генератора натянут при помощи ролика. Чтобы снять поликлиновый ремень, надо ослабить натяжение этого ролика. Для этого сначала надо ослабить контргайку штока ключом (на 19). Ослабляем контргайку и ключом (на 8) закручиваем сам шток до тех пор, пока ремень не ослабнет и появится возможность его снять. Дошла очередь до шкива привода генератора на коленвале. Для этого надо спуститься в яму и снять защиту «пыльник» двигателя с правой стороны. Также надо снять защиту маховика, которая закреплена тремя болтами (на 10) снизу двигателя, на корпусе коробки передач. Снимаем защиту и, просунув плоскую отвёртку между зубьями венца и корпусом кпп, застопорим маховик. Это нужно чтобы при откручивании болта не проворачивался коленвал. Болт (ключ на 17) затянут очень сильно, поэтому чтобы открутить, надо будет приложить некоторое усилие. Для этого лучше использовать торцевую головку с тем же размером и трубой в качестве рычага. Сорвав болт, откручиваем и снимаем шкив привода генератора.

ЭТАП 2

На втором этапе приступаем к снятию непосредственно зубчатого ремня грм Лады Калины 8 клапанов…

Выходим из ямы и снимаем верхнюю пластиковую защиту двигателя. Она крепится на четырёх клипсах к двигателю, надо просто аккуратно сдёрнуть её по очереди с каждой клипсы. Далее снимаем защитный кожух ремня грм Лады Калины. Для этого надо ключом (на 10) открутить три крепёжных болта. Один из них находится спереди кожуха, а два остальных сбоку. Открутив болты, снимаем кожух, и перед нами открылся весь привод газораспределительного механизма (см. фото).

РИС.5 Привод ГРМ Калины 8 Кл

 Вот сейчас наступил ответственный момент! Надо установить весь привод ремня грм Калины строго по меткам. Для этого надо взять торцевую головку (на 19), желательно с удлинителем и завернуть назад болт, который мы открутили при снятии шкива привода генератора.

Проворачиваем за этот болт коленвал по часовой стрелке до совпадения меток на шестернях коленвала и распредвала. Расположение этих меток были указаны на иллюстрациях выше.

Проворачивать лучше за коленвал, а с распредвалом этого делать нежелательно. Так делать нужно потому, что механизм грм Калины приводится в движение именно коленвалом, а не распредвалом.

Далее надо ключом (на 17) ослабить болт крепления натяжного ролика и ослабить натяжение ремня грм. Снимаем ремень и натяжной ролик, чтобы проверить состояние. Обычно при замене ремня грм Калины меняют и ролик, поскольку чаще всего подшипник на нем имеет хоть и небольшой, но люфт. А это недопустимо. Проверяем состояние помпы. Надо не снимая подёргать её за шкив, и если есть люфт, то лучше её сразу заменить.

Помпа, может быть, и поработает какое-то время, но потом всё равно выйдет из строя, а чтобы заменить её, надо опять вскрывать весь привод и менять. А бывает и так, что она заклинивает и из-за этого рвётся ремень. Приходится потом опять вскрывать всю эту систему и повторять всю работу заново. Целесообразно при этом проверить состояние сальников коленвала и распредвала. Для этого надо снять соответствующие шестерни и заднюю крышку газораспределительного механизма.

Проверив состояние сальников, при необходимости их поменяем, что избавит вас в дальнейшем от лишней работы.

ЭТАП 3

Итак! Мы сняли зубчатый ремень грм, проверили состояние помпы и сальников, при необходимости, заменили их новыми. Далее можем приступать к сборке привода ремня газораспределительного механизма Калины.

Устанавливаем на свои посадочные места снятые ранее шестерни распредвала и коленвала. Если в процессе их снятия метки сместились, то надо установить их строго по своим местам.

Прежде чем начать устанавливать новый ремень грм Калины, надо либо подсчитать количество зубьев, их должно быть 111, либо внимательно прочитать маркировку. Там должно быть указано их количество. Можно ещё просто сравнить новый ремень со старым, они должны иметь одинаковую длину. Важный момент! При установке зубчатого ремня грм надо внимательно следить за тем, чтобы в процессе установки метки оставались строго по своим местам.

Сначала надо надеть ремень на шкив коленвала. Затем на шкив распредвала, при этом надо с правой стороны распредвала натягивать ремень. Такое делается для того чтобы натяжным роликом можно было легче подтянуть привод. Устанавливаем натяжной ролик, прикручиваем, но не затягиваем. Он должен прилегать к обратной стороне ремня. Надеваем ремень на шкив помпы и натягиваем роликом, поворачивая его специальным ключом против часовой стрелки.

Для проверки натяжения ремня надо взять его с правой стороны распредвала и поворачивать вдоль себя. Правильно натянутый ремень должен поворачиваться на 90 градусов не больше и не меньше или прогибаться не более одного сантиметра при нажатии на него.

После того как ремень привода натянули уже можно затягивать болт крепления ролика. Вот здесь надо следить за тем, чтобы с правой стороны от шкива распредвала ремешок был должным образом натянут и не провисал.

Фото ролика приведено ниже, там же показано с помощью каких отверстий нужно поворачивать ролик: РИС.6 Ролик натяжной на Калину 8 клапанную

Ключ для регулировки ролика:

РИС.7 Ключ регулировки натяжного ролика

Ключом (на 17) проворачиваем коленчатый вал на три-четыре оборота, так чтобы шкив коленвала встал меткой на своё место. После этого опять проверяем их. Все метки должны стоять строго на своих местах.

ЭТАП 4

Устанавливаем на место защитный кожух привода газораспределительного механизма. Затягиваем три болта его крепления. Устанавливаем шкив привода генератора на коленчатый вал пазом на шпонку, которая показана на рисунке 2. На резьбу болта крепления шкива лучше нанести резьбовой герметик.

После этого, застопорив маховик отвёрткой, с усилием затягиваем этот болт. Устанавливаем ремень генератора Калины. Если старый ещё в хорошем состоянии, то ставим его. Но, лучше будет, если поставить новый. Ключом на 8 вращаем шток ролика против часовой стрелки -натягиваем ремень.

После этого закрепляем шток в натянутом положении контргайкой. Далее можно уже и завести для проверки двигатель. Если при этом нет никаких посторонних шумов, то все сделано правильно. Прикручиваем на место защиту маховика. Ставим на своё место защиту двигателя. Устанавливаем и закрепляем снятое колесо. Ставим на место верхнюю пластиковую защиту двигателя.

Затем можно садиться в машину, заводить мотор.

На этом, дорогой читатель блога, я заканчиваю писать эту статью и желаю вам благ и настроения! Напишите и вы в комментарии о замене ремня грм на своей Калине с 8-ю клапанами, и с какими трудностями столкнулись.

Удачи Вам, дорогие читатели блога RtiIvaz.ru и до скорых встреч!

А также полезно и интересно почитать:

Как производится регулировка клапанов ваз 2107

Сальник по размерам можно подобрать

Заменить ГРМ на ВАЗ 2114. При необходимости замены ремня

На эксплуатационном этапе автомобиля возникает момент замены ремня ГРМ на инжектор ВАЗ 2114 в связи с возможными поломками, связанными с истечением срока эксплуатации или его дефекты. Ремень ГРМ представляет собой резиновое изделие, выполненное в виде кольца с характерными прорезями по внутреннему кругу, используется для синхронной работы валов: коленчатого и распределительного.

Когда нужна замена и что для этого нужно

В период амортизации ремень газораспределительного механизма начинает вылезать, ломаться или скользить.Проявление поломки при работе двигателя приводит к тому, что он тупой и запустить его невозможно. При эксплуатации ВАЗ 2114 с двигателем, оборудованным устройством впрыска для подачи топлива, индикатор, информирующий об ошибке датчика фаз на панели приборов.

Если на автомобиле установлен силовой агрегат объемом 1,5 литра, 8-ми клапанный, то для самого ремонта потребуется лишь покупка и замена ремня. В случае установки двигателя на 1.3 литра, такая поломка приведет к выходу из строя всего газораспределительного механизма. Понадобится капитальный ремонт. Замена ГРМ на ВАЗе должна проводиться после 45 тыс. Км эксплуатации автомобиля. Необходим постоянный контроль над механизмом профилактики. Последовательность действий следующая.

1. Покупка и замена натяжного ролика.
2. Устранить возможный люфт в насосе.
3. Смажьте механизм ролика.

При наличии несложного сантехнического инструмента замена ремня ГРМ возможна в домашних условиях.Список инструментов, необходимых при ремонте рассматриваемого узла.

1. Ключи гаечные 10, 13, 17,19;
2. Кейд ключ с трубкой.

Как заменить ремень ГРМ ВАЗ?

Установите автомобиль на горизонтальную площадку. После этого выжать ручник. Включаю 5 передачу на коробке. Снимите переднюю крышку, защищающую газораспределительный механизм, с помощью ключа на 10. Запомните расположение метки ГРМ ВАЗ 2114 и открутите крышки сбоку от крышки и одну спереди.Чтобы ослабить усилие натяжного ремня, необходимо прокрутить коленвал в сторону против времени по часовой стрелке до тех пор, пока метки ГРМ ВАЗ 2114 не переместятся на расстояние двух зубьев шестерни от задней крышки.

Сделайте демонтаж ремня генератора. Сняв шкив устройства, установите болт на место крепления. Верните рычаг переключателя коробки передач в нейтральное положение. Вращая коленчатый вал, следите за появлением метки ГРМ ВАЗ 2114 напротив центра маховика.Метка установки должна находиться на одной прямой линии с меткой, установленной на шкиве. Зажимаем гайку крепления на роликовом натяжном механизме, проводим демонтаж ремня ГРМ.

Схема привода распредвала ВАЗ 2114

После этого установить новый ремень, натянуть его левой стороной ролика и надеть шкив помпы, затем шкив коленчатого вала. Натяжение осуществляется в направлении, противоположном ходу часов, с учетом предотвращения перегибов и перегибов.Затяните вал вперед и установите метки ГРМ ВАЗ 2114 на место до снятия ремня. Это должен делать сам. В случае выхода из строя в первую очередь проведите весь технологический процесс.

Когда метки совпадают, откручиваем болт на коленвале Vale и устанавливаем шкив генератора на прежнее место. Проведите натяжение ремня с помощью ролика. С соблюдением мер безопасности довести двигатель до рабочего состояния. Через 2-3 минуты остановите его и проведите дополнительную регулировку натяжения ремня.Установите снятые ранее механизмы на место.

Процесс замены требует терпения, спокойствия, совершенства и желания набраться опыта ремонта. При их отсутствии обращаться в сервисные службы, где замена ГДМ Форсунка ВАЗ 2114 без учета стоимости запчастей обойдется в «круглую» сумму.

Профессионал сможет заменить ремень ГРМ на ВАЗ 2114 за считанные минуты, но сколько времени потребуется обычному рядовому автовладельцу на эту процедуру? — Открытый вопрос.Но одно несомненно: чем больше информации у последней, тем проще, а значит, и она сможет справиться с заменой названной части.

Где найти эту информацию? В моей текущей статье.

Итак, сначала небольшая стыковка для тех, кто еще не очень хорошо разбирался в механизме автомобиля.

Поэтапная инструкция по замене ремня ГРМ на ВАЗ 2114 своими руками.

Ремень ГРМ представляет собой закрытый резиновый продукт, используемый для синхронизации коленчатого и распределительного валов.

Эту деталь необходимо заменить обязательно, так как последствия выхода могут быть самые разные: от остановки работы двигателя до обездвиживания всей машины. При этом, как правило, сама замена должна производиться в несколько этапов. Ваз 2114 их два.

Первый этап.

1. Для начала необходимо положить на ровную поверхность и зафиксировать ручными тормозами. Рычаг КПП установлен на 4-ю или 5-ю передачу.

2. После этого снимаем переднюю крышку ГРМ.

3. Коленчатый вал испорчен против часовой стрелки (метка распредвала сместилась с задней оси койки на пару зубцов). Так можно легко ослабить натяжение ремня. Теперь последний можно снять с привода генератора.

4. Болт крепления ставится на место и снимается шкив привода генератора на коленчатом валу.

5. Рычаг КПП установлен на «нейтраль».

6. Затем снова провернуть коленчатый вал — до появления метки на маховике.Когда эта метка находится в центре, вращение прекращается. Табличка шкива распределительного вала расположена напротив установочной таблички, которая находится на задней крышке.

6. Теперь ослабла гайка крепления ролика натяжителя, снимается старый ремень ГРМ.

7. Новый ремень надевается на шкив распределительного вала (левая сторона ремня цепляется за ролик и надевается на шкив помпы и шкив коленчатого вала) и натягивается — роликом, который должен закручивать против часовой стрелки.

8. Заключительное действие первой ступени коленвала превратить в несколько оборотов, возвращая метки на прежние места.

Второй, заключительный этап.

Замена ремня практически завершена. Осталось только открутить болт коленвала, закрепить шкив генератора, окончательно натянуть ремень ГРМ (с помощью того же ролика) и проверить результаты работы, поставив двигатель автомобиля. Если все в порядке, можно закрепить переднюю крышку ГРМ на место.

Как видите, процесс замены ремня ГРМ на имя легкий и быстрый, это очень сложно, ведь провести эту процедуру быстро и качественно может только профессионал.

Видео.

При обрыве или плановом обслуживании Требуется замена ремня ГРМ на ВАЗ-2114. Вы можете выполнить эту работу самостоятельно как на V16. Разница между последними в том, что ремень имеет немного большую длину и перемещает сразу два распредвала.В конструкции клапанов вдвое больше. Поэтому с одним распредвалом не обойтись. Вы должны использовать дополнительный привод. Но это значительно усложняет конструкцию.

Что будет, если ремень порвется?

Поломка ленточного распределительного ремня — одно из ужасных явлений, которые могут произойти. Но на одних двигателях проходит бесследно, на других потребуется капитальный или частичный ремонт головки или блока двигателя. На моторах объемом 1,5 и 1,6 л практически бесследно рвется ремень.Если есть на поршнях циклова — выемка с размером тарелки клапана, то мотор после обрыва не развалится.

При замене ремня ГРМ на ВАЗ-2114 (8 клапанов) внимательно следить за нормальным натяжением. В этом случае работа всего механизма будет максимально эффективной и долговечной.

В конструкции есть несколько элементов, которые также следует заменять при ремонте — помпа и ролики. Причем в двигателях V16 используются два ролика разной конструкции.Помпа меняется чуть меньше — примерно каждые 80-90 тыс. Км пробега. Замена ремня планируется с интервалом 50-60 тыс. Км.

Инструменты и приспособления для замены ремня

Для замены вам потребуются такие инструменты, как:

1. Домкрат.
2. Упоры для защиты от проворачивания.
3. Ключи на «10», «13», «17», «19».
4. «Вилка» для натяжения ремня.
5. Комплект ремня и роликов.

При покупке нового ремня обращайте внимание на его состояние — на нем не должно быть порезов и трещин.Если есть поломки, то откажитесь от покупки такого предмета. Если ремонт происходит в «полевых» условиях, то вместо противозаборных упоров можно использовать что угодно: куски кирпичей, камни. Но все равно правая сторона автомобиля нужно будет поднять и снять колесо.

Чего ждать трудностей?

Самое главное, что открутить болт шкива коленвала иногда очень сложно. Для этого можно использовать несколько способов:

1. Установите машину на ручник и включите первую скорость.Под задние колеса необходимо поставить упоры и попытаться вырвать болт накидкой или торцевой головкой. Автомобиль должен стоять неподвижно.
2. Снимите правое колесо (переднее) и поднимите бортик автомобиля на домкрате. Затем нужно выжать стопор педали тормоза, чтобы остановить диск и ступицу. Аналогично откручиваем болт острым ключом или головкой на «19».

Не наносить на резьбу болта герметики или хомуты. Если закрутить болт в нужный момент, он никогда не вылезет.

Снятие ремня

Перед заменой ремня ГРМ на ВАЗ-2114 (он описан в статье) необходимо снять старый. Для этого:

1. Закручиваем любым из способов болт шкива на коленвале. При необходимости снимите защиту, чтобы она не мешала.
2. Закручиваем ключ на «10» 3 болта, которыми крепится защитный кожух из пластика.
3. Ослабить натяжение ремня генератора. Для этого ключом на «13» прокручиваем гайку на кронштейне.
4. Снимите полностью ремень генератора.
5. Снимите паз привода генератора, тогда откроется доступ к ремню газораспределительного механизма.
6. Ключ «17» отворачивает гайку, производящую фиксатор натяжного ролика. Если работа ведется на моторе V16, то нужно снимать второй ролик.

Установка ремня ГРМ

Перед тем, как поставить новый ремень, необходимо установить все шкивы по биркам:

1. На валу распредвала есть метка, ее необходимо совместить с выступом на штанге, установленной на штанге. блок и GBC.
2. На маховике также есть этикетка, которая совмещена с прорезью на стержне. Вы можете увидеть элемент и корону, потянув за резиновую заглушку.
3. На шкиве коленвала тоже есть метка — его нужно поставить в крайнее верхнее положение. Это «грубая» установка положения коленвала.

После того, как все валы установлены на метки, можно переходить к настройке ремня:

1. Зафиксируйте положение коленвала, воспользуйтесь для этого отверткой.Установите его в отверстие так, чтобы он попал между зубцами коронки.
2. Ремешок Начало износа со шкивом коленчатого вала.
3. Установить новый ролик и натянуть на нем ремень и накачать.
4. Сначала надеваете на шкив распредвала ту часть ремня, которая находится ближе к генератору.
5. Не допускать проворачивания валов, натянуть ремень ГРМ и зафиксировать гайкой.

На этом закончилась замена ремня ГРМ на ВАЗ-2114. Своими руками вся работа выполняется за 15-20 минут при наличии навыка и опыта.После установки ременной передачи обязательно проверьте натяжение и совпадение всех меток на шкивах.

На ВАЗ-2114 замена ремня ГРМ производится при его обрыве или при плановом обслуживании. Срок службы этого привода — не более двух лет или, если машина внушительная, с интервалом не более 60 тыс. Км. Использовать элемент дольше рискованно — открытие может привести к тому, что клапаны встретятся с поршнями и произойдет их разрушение.Дело в том, что при передаче вращения на распредвал прекращается. Клапаны останавливаются одновременно. Но поршни продолжают двигаться, и их верхняя часть ударяется о тарелки клапана.

Ремень

Привод газораспределительного механизма на ВАЗ-2114 осуществляется с помощью гибкого ремня. Причем вне зависимости от того, 8 или 16 клапанов в двигателе. Разница в одном: последний ремень немного длиннее и использует два ролика (один для натяжения, второй обводной).Привод позволяет вращать не только шкив распределительного вала, но и насос для нормального функционирования системы охлаждения.

Обязательно учтите, что ремень следует устанавливать строго по стрелкам, нанесенным на его поверхность. Если стрелки нет, следует ориентироваться по надписи. При замене ремня ГРМ ВАЗ-2114 (8 клапанов) необходимо, чтобы надпись читалась со стороны правого колеса. Обязательно проверьте состояние жидкостного насоса — его нужно менять с интервалом 70-90 тысяч км.

Подготовка к замене

Перед началом ремонта необходимо подготовить:

1. Под задние колеса поставить упоры, чтобы автомобиль не катился при ремонте.
2. Ослабьте затяжку болтов, которыми правое колесо крепится к ступице.
3. Правую сторону автомобиля поднимите на домкрате.
4. Полностью демонтировать колесо.

Вот и все, машина готова к демонтажу старого ремня и установке нового. Замену ремня ГРМ на ВАЗ-2114 (8 клапанов) производите так же, как на 16-клапанных моторах.Разница в том, что должна быть установлена ​​одна этикетка и пояс длиннее.

Снятие старого ремня

Для снятия старого ремня необходимо будет зафиксировать коленчатый вал, не допуская его проворачивания. Необходимо вырвать болт, который находится на шкиве коленчатого вала. Сделать это можно такими способами:

1. Не снимая колес установить под задние упоры и выжать ручник. Мост к машине и с помощью головки на «19» потянуть болт и открутить.
2. Сняв колесо, можно усадить ассистента на сиденье водителя. Сжимает педаль тормоза для фиксации приводов. Коленчатый вал в этом случае тоже будет оговорен.

Использовать другие способы нежелательно, так как увеличивается вероятность повреждения элементов блока двигателя, масляного насоса, непосредственно ременной передачи. Заменить ремень ГРМ ВАЗ-2114 своими руками можно буквально за несколько минут, но при наличии опыта проведения этой работы.

После откручивания болта на валу коленчатого вала необходимо снять шкив привода генератора, ослабив натяжение его ремня.Затем ключом на «17» откручиваем гайку с ролика и полностью снимаем ремень ГРМ.

Установка нового ремня

Чтобы поставить новый ремень, необходимо выполнить такие действия:

1. Установить шкив распредвала по метке. Если работа выполняется на 16-клапанном моторе, оба шкива устанавливаются бирками, после чего фиксируются от проворачивания.
2. Установить коленвал по метке, для этого открыть смотровое окошко в картере сцепления.

Только при совпадении всех этикеток гарантирована стабильная работа всего механизма.Следующие действия:

1. Установлен новый ролик ремня ГРМ.
2. Шкив коленвала — ремень.
3. Нагрузка через жидкостной насос, натяжной ролик, байпас (на 16-клапанных моторах).
4. Наконец, ремень надевается на шкив распределительного вала.
5. С помощью специального ключа регулируется положение ролика натяжителя. Это изменяет натяжение ремня ГРМ.

Если специального ключа для роликов нет, можно использовать отвертку и два шурупа или гвоздь.Установите их в отверстия ролика, между ними отвертку, которой и производите вращение эксцентрика. Гайка зафиксирует свое положение.

Корректирующее натяжение

Необходимо добиться такого натяжения, при котором без приложения большого усилия часть ремня между шкивами распределительного и коленчатого валов поворачивалась на 90 градусов. Если это вообще можно сделать без усилий, требуется потянуть ремень посильнее. Если не получается повернуть ремень, значит, нужно ослабить натяжение.В первом случае возможны проскальзывание ремня и смещение фаз газораспределения. Во втором — разрушение подшипников, выход из строя помпы.

Перед запуском обязательно проверьте совпадение всех меток на шкивах коленвала и распределительных валах. Для этого прокручиваем коленвал на 2-4 оборота, затем перепроверяем совпадение всех меток. Если они не совпадают, сделайте корректировку. На этом замена ремня ГРМ ВАЗ-2114 завершена, можно приступать к сборке узла.

Когда у водителей возникает вопрос, почему проскальзывает ремень газораспределительного механизма, они обращаются в сервисный центр или читают отзывы автомобилистов. Проблему можно решить, если заменить ремень своими руками. Как заменить ремень ГРМ на ВАЗ 2114 8 клапанов: видео, подробная инструкция Установка и регулировка содержится в статье.

[Скрыть]

Зачем нужен ремень ГРМ

Ремень ГРМ соединяет коленчатый вал с распредвалом и синхронизирует их работу.Он производит синхронизацию вращающегося распредвала, обеспечивая тем самым выполнение своих функций. Кроме того, через эту ременную передачу приводятся другие узлы двигателя.

Деталь представляет собой изделие из резины, имеющее внутреннюю поверхность шестерни, обеспечивающую синхронизацию и исключающую проскальзывание.

Внешний вид резины

Меняем ремень под себя (на 8-ми клапанных моделях)

Замена ремня ГРМ ВАЗ 2114 строго регламентирована в инструкции по эксплуатации на авто. Рекомендуется менять этот пункт на 30-45 км.Но нельзя ориентироваться только по рекомендации, со временем, без пробега проложенных км., Соскользнет с передачи, ест, треснет, может сломаться.

Для автомобиля с установленным на нем двигателем 1,5 л, имеющим 8 клапанов, ремешок не будет иметь серьезных последствий: машина просто остановится и не заведется. А в двигателе объемом 1,3 литра может выйти из строя клапан, что приведет к выходу из строя всего мотора. Если форсунка установлена ​​на ВАЗ2114, то при проскальзывании, съедании или рвоте ремня на панели приборов высветится: «Ошибка датчика света фар».Решаем вопрос через сколько км. замените эту деталь после визуального осмотра и произведите замену, если она в плохом состоянии. Какой ремешок лучше выбрать, написано в мануале WAZ 2114.

Необходимые инструменты

Для замены своими руками необходимо подготовить новые запчасти и инструменты:

Этапы работы

Последовательность замены своими руками состоит из следующих этапов:

Почему это Стоит поменять ремень ГРМ своими руками: сэкономьте время и деньги, вы будете знать, что делать, если он скользит или кушает.

Фотогалерея

Видео «Замена ремня ГРМ на ВАЗ 2114 с восьмирежимным двигателем»

В этом видео вы можете увидеть процесс замены, а также необходимые инструменты.

когда менять чтоб не гнул клапана Лада Веста замена ремня ГРМ

Думаю, каждый счастливый автовладелец после покупки Лады Весты задумывается над тем пробегом, при котором стоит менять ремень ГРМ. Производитель рекомендует проводить обслуживание газораспределительного механизма через 180 тыс. Км, однако специалисты советуют делать это раньше, каждые 80–100 тыс. Км.АвтоВАЗ устанавливает на Lada Vesta 4 типа двигателей:

• ВАЗ-11189 объемом 1,6 л, крутящим моментом 140 Нм и мощностью 64 кВт / 87 л.с. при обрыве прогибается ремень ГРМ,
• ВАЗ-21129 объемом 1,6 литра, крутящим моментом 148 Нм и мощностью 78 кВт / 106 л.с. при обрыве ремня ГРМ прогибается,
• ВАЗ-21179 объемом 1,8 литра, крутящим моментом 170 Нм и мощностью 90 кВт / 122 л.с. при обрыве ремня ГРМ прогибается,
• HR16DE-h5M объемом 1,6 л, крутящим моментом 153 Нм и мощностью 114 л.с. с цепным приводом ГРМ.

Операция по замене роликов и ремня ГРМ на Весте существенно отличается от предыдущих моделей ВАЗ, соответственно, и цена этой процедуры намного выше, чем замена ремня ГРМ на ВАЗ-2114. Если вы решили заменить ремень ГРМ самостоятельно, следуйте следующей инструкции.

Подготовка к замене ремня ГРМ на Весте

Перед тем, как приступить к разборке газораспределительного механизма, следует отсоединить минусовую клемму от аккумуляторной батареи, а также снять ремень генератора.

Следующие шаги зависят от модели двигателя, установленного на Весте.

Замена ремня ГРМ на Лада Веста с двигателем ВАЗ-21129 и ВАЗ-21179

На этом движке главное — правильное выравнивание меток, для этого делаем следующее:

Завершающий этап замены ремня ГРМ на Весте

После установки нового ремня ГРМ необходимо отрегулировать натяжитель, для этого понадобятся плоскогубцы для стопорных колец или специальный ключ.

1. Вставьте ключ в отверстия на ролике и поверните влево до упора.
2. Поверните натяжитель по часовой стрелке до совпадения отметок на нем.
3. Ключом «15» затяните болт крепления ролика с усилием 30–36 Нм.
4. Теперь для проверки сделайте несколько оборотов демпфера коленвала ключом на «17», если все отметки совпадают, вы все сделали правильно.
5. Осталось собрать все в обратной последовательности.

Судя по отзывам автовладельцев Весты, ремень ГРМ необходимо менять не реже одного раза в 3 года и пробег не больше ресурса помпы — 80 тыс. Км. При использовании более трех лет бывают случаи порезания зубьев на ремне.

Страница 1 из 2

Готовим машину к работе.

Устанавливаем машину на подъемник или на смотровую яму.

Отсоедините отрицательную клемму аккумуляторной батареи.

Останавливаем маховик от проворачивания.

Головкой 17 откручиваем болт 1, рисунок 1, крепления демпфера, снимаем шайбу 2 и демпфер коленвала 3.

Заворачиваем болт крепления демпфера на место.

Снимите фиксатор маховика (если есть).

Устанавливаем на автомобиль траверсу 1, рисунок 2, для навешивания двигателя, засовываем крюк 2 траверсы в проушину 3 правой проушины, а силовой агрегат подвешиваем с правой стороны.

С помощью головки TorxE12 открутите и снимите два болта 1, рисунок 3, крепления силового агрегата к правой опоре 2 подушки двигателя.

Отметим маркером положение правой опоры.

Этой же головкой откручиваем два болта 3 крепления правой опоры подвески силового агрегата к кузову и снимаем правую опору.

Шестигранником на 5 отверните пять болтов с шайбами ​​и снимите верхнюю защитную крышку 1, рисунок 4.

Тем же ключом откручиваем три болта и снимаем нижнюю крышку ГРМ.

Поверните ключ на 17 коленчатого вала для болта крепления демпфера, пока метка на зубчатом шкиве коленчатого вала не совпадет с меткой на корпусе масляного насоса.

В этом случае метки шкивов распределительных валов должны совпадать с метками на задней защитной крышке.

Ослабляем болт 1, рисунок 5, крепления автоматического натяжителя 2, откручивая его на 2 — 3 оборота, и снимаем распорную шайбу и ремень ГРМ 3 со шкива коленчатого вала (гаечный ключ на 17 и плоскую отвертку) .

Продолжение статьи на странице 2 ..

Готовим машину к работе. Устанавливаем машину на подъемник или на смотровую яму. Отсоедините отрицательную клемму аккумуляторной батареи.

Снимите ремень привода генератора.

Останавливаем маховик от проворачивания.

Головкой 17 откручиваем болт 1, рисунок 1, крепления демпфера, снимаем шайбу 2 и демпфер коленвала 3.

Заворачиваем болт крепления демпфера на место.

Снимите фиксатор маховика (если есть).

Устанавливаем на автомобиль траверсу 1, рисунок 2, для навешивания двигателя, засовываем крюк 2 траверсы в проушину 3 правой проушины, а силовой агрегат подвешиваем с правой стороны.

С помощью головки TorxE12 открутите и снимите два болта 1, рисунок 3, крепления силового агрегата к правой опоре 2 подушки двигателя.

Отметим маркером положение правой опоры.

Этой же головкой откручиваем два болта 3 крепления правой опоры подвески силового агрегата к кузову и снимаем правую опору.

Шестигранником на 5 отверните пять болтов с шайбами ​​и снимите верхнюю защитную крышку 1, рис. 4.

Тем же ключом откручиваем три болта и снимаем нижнюю крышку ГРМ.

Ключом на 17 поверните коленчатый вал за болт крепления демпфера, пока метка на зубчатом шкиве коленчатого вала не совпадет с меткой на корпусе масляного насоса.

В этом случае метки шкивов распределительных валов должны совпадать с метками на задней защитной крышке.

Ослабляем болт 1, рисунок 5, крепления автоматического натяжителя 2, откручивая его на 2 — 3 оборота, и снимаем распорную шайбу и ремень ГРМ 3 со шкива коленчатого вала (гаечный ключ на 17 и плоскую отвертку) .

Установка ремня ГРМ

При установке ремня необходимо учитывать, что натяжение и контроль натяжения ремня ГРМ необходимо проводить при холодном двигателе (15 — 35˚).

Если автомобиль оборудован двигателем ВАЗ-11189:

Совместите метку ГРМ «C» на шкиве распределительного вала с меткой «D» на защитном кожухе заднего привода ГРМ, а метку «A» на шкиве коленчатого вала с меткой «B» на корпусе масляного насоса, поворачивая коленчатый вал на болт крепления демпфера в кратчайшем угловом направлении, как показано на рисунке 6 (используется сменная головка 17, кривошип, удлинитель).

Установите ремень 6, рисунок 6 привода ГРМ на шкив 1 коленчатого вала и, потянув за обе ветви ремня, наденьте одну ветвь на шкив водяного насоса 2 и намотайте ее за автоматический натяжитель 4. Потянув за ветвь «а», надеть ремень на шкив распредвала 5.

При необходимости поверните шкив распределительного вала в сторону минимального хода, пока зубцы ремня не совместятся с канавками шкива распределительного вала.

Затяните гайку 4 крепления автоматического натяжителя с моментом 5 Нм (0.5 кгс.м) (используется сменная головка 15, динамометрический ключ).

Если установлен двигатель ВАЗ-21129:

Совместите метки синхронизации «A» и «D» на шкивах распределительного вала с метками «B» и «C» на крышке защитного заднего привода ГРМ, как показано на рисунке 7, и зафиксируйте шкивы с помощью специального инструмента 67.7811 -9516 (приспособление 67.7811-9516 для фиксации шкивов распределительных валов).

Совместите метку совмещения «F» на шкиве коленчатого вала с меткой «E» на крышке масляного насоса, повернув коленвал за болт крепления демпфера в кратчайшее угловое направление (используется сменная головка 17, гаечный ключ, удлинитель).

Болт 4 автоматического натяжителя затянуть с моментом 5 Н.м (0,5 кгс.м) (используется сменная головка 15, динамометрический ключ).

Установите ремень привода ГРМ 8 на шкивы 5 и 6 распределительного вала, опорный ролик 7, автоматический натяжитель 3, шкив 2 водяного насоса и шкив 1 коленчатого вала, как показано на рис. 7, сохраняя положение установочных меток на шкивах.

Установите натяжной ключ в пазы автоматического натяжителя опорной плиты 1, Рисунок 8, повернуть натяжитель против часовой стрелки в крайнее положение света прикосновения натяжного рычага пробками.Поверните ключ по часовой стрелке до совмещения меток автоматического натяжителя и затяните крепежный болт натяжителя. Момент затяжки болтов 30 … 36 Нм (3,0 … 3,6 кгс.м) (используются: — шпонка 67.7812.9573-01 для автоматического натяжителя ремня ГРМ, сменная головка 15, динамометрический ключ).

ВНИМАНИЕ. При натяжении ремня нельзя проворачивать коленчатый вал вращением шкива распределительного вала.

Снимите приспособление 67.7811-9516 (для автомобилей с двигателем 21129).

Проверните коленчатый вал на два оборота гаечным ключом на 17.

Если метка «A» выходит за пределы метки «B», повторно натяните ремень, отвинтив болт крепления автоматического натяжителя и затянув его с моментом 5 Нм (0,5 кгс.м) (гаечные ключи 15, 17; сменные головка 15, динамометрический ключ).

Установить распорную шайбу на шкив коленчатого вала.

Внимание. При установке ремня ГРМ из запчастей проверьте состояние автоматического натяжителя. В случае повреждения замените автоматический натяжитель.

Установите передние защитные крышки привода ГРМ по очереди, сначала нижнюю 2, рисунок 4, затем верхнюю 1, при этом верхняя крышка должна войти в пазы нижней крышки для стыковки с ней (используйте ключ 5 для внутренний шестигранник).

Установить на корпус правую опору 2, рисунок 3, подвеску силового агрегата.

Установить, не затягивая, два болта 1 крепления правой опоры подвески силового агрегата к кронштейну подвески силового агрегата (замена головки Torx E12, удлинителя, кривошипа).

Установить, не затягивая, два болта 3 крепления правой опоры подвески силового агрегата к кузову (применить: — сменную головку Torx E12, удлинитель, кривошип).

Затяните два болта крепления правой опоры подвески силового агрегата к кронштейну подвески силового агрегата моментом 53-71 Нм (5.3 — 7,1 кгс.м) (сменная головка Torx E12, удлинитель, динамометрический ключ).

Установить правую опору подвески силового агрегата по меткам на кузове, нанесенным при ее снятии, и затянуть два болта крепления правой опоры подвески силового агрегата к кузову моментом 53 — 71 Нм (5,3 — 7,1 кгс). .m) (сменная головка Torx E12, удлинитель, динамометрический ключ).

Снимите крюк 2, рисунок 2, траверсу для подвешивания силового агрегата за проушину правой проушины 3 на двигателе и снимите траверсу 1 с автомобиля.

Установить фиксатор маховика двигателя в отверстия болтов крепления стартера на коробке передач (фиксатор маховика двигателя).

Выверните болт крепления демпфера коленчатого вала.

Установить демпфер, шайбу на коленчатый вал и закрепить болтом. Момент затяжки болта крепления демпфера 95 … 115 Нм (9,5 … 11,5 кгс.м) (используются: — сменная головка 17, ключ трещоточный, ключ динамометрический).

Установите блоки, закрепленные на приводном ремне, и стартер.

Для автомобилей с механической коробкой передач дополнительно

Установить цилиндр сцепления и цилиндр сцепления.

Для автомобилей любой комплектации

Установить брызговик двигателя.

Установить правое переднее крыло.

Установить правое переднее колесо.

Подсоедините клемму заземляющего провода к аккумуляторной батарее.

На данный момент Lada Vesta выпускается с двумя двигателями ВАЗ-21129 (1.6 литров) и ВАЗ-21179 (1,8 литра). Ранее этот автомобиль также оснащался 8-клапанным двигателем ВАЗ-11189 (1,6 л). В ближайшее время планируется выпуск автомобиля с французско-японским силовым агрегатом Renault-Nissan HR16de / h5m. Для чего все это? Да потому что ремень ГРМ на Лада Веста устанавливается в зависимости от типа силового агрегата.

Вместо ремня ГРМ на двигателе Рено-Ниссан установлена ​​цепь.

Деталь с артикульным номером устанавливается на двигатель 11189 21080100604082 .средняя цена — 320 руб. Производитель — компания Gates (Польша). Самая популярная замена ремня для этого 8-клапанного двигателя — VT25009 … Производитель — VKT (Китай). Средняя цена — 270 руб.

Характеристики ремня ГРМ 8-клапанного двигателя ВАЗ-11189 Лада Веста

Двигатели ВАЗ-21129 и ВАЗ-21179 с завода комплектуются ремнем с артикульным номером 8201069699 … На детали нанесен логотип компании Renault — официального поставщика запчастей Lada.Производитель — Gates. Средняя цена — 1250 руб.

Характеристики ремня ГРМ 16-клапанных двигателей ВАЗ-21129 и ВАЗ-21179 Lada Vesta

Наиболее популярные аналоги оригинального ремня ГРМ двигателей ВАЗ-21129 и ВАЗ-21179:

CT 1179 .. Производитель — CONTITECH (Германия). Средняя цена — 760 руб. Один из пяти крупнейших мировых поставщиков автомобильного сектора. Ложа этой модели более популярна, чем оригинал. Причина в том, что качество не уступает оригиналу, а цена детали в среднем 2.В 5 раз ниже.

5671 XS … Производитель — Gates (Польша). Цена — 1250 руб. Компания, производящая оригинальные ремни ГРМ для Lada Vesta. Качество и параметры такие же, как у оригинала. Отзывы покупателей положительные. На данный момент проблем в работе не обнаружено.

Bosch 1987949686 … Производитель — Bosch (Германия). Цена — 900 руб. Популярный мировой бренд. Товар имеет положительные отзывы покупателей. В основном используется на автомобилях Renault.

Ремень ГРМ CT 1179

Ремень ГРМ Bosch 1987949686

Предусматривается на каждые 180 тыс. Км пробега. Но специалисты рекомендуют менять его чаще (90-100 тысяч километров). Многое зависит от интенсивности использования транспортного средства.

Одной из основных проблем при обрыве ремня ГРМ являются гнутые клапаны. На Весте тоже есть такая проблема. Единственное исключение — двигатель HR16de / h5m, на котором установлена ​​цепь. Чтобы исключить обрыв ремня, и обойтись дорогостоящим ремонтом клапанов, нужно проверять ремень ГРМ на каждом ТО.

Замена ремня ГРМ Лада Веста СВ Кросс — одна из важнейших процедур, которые можно отнести к плановому ТО автомобиля. Ремень ГРМ выполнен из плотной износостойкой резины, армированной нейлоновыми нитками. Но каким бы прочным ни был ремень ГРМ, он все равно может порваться. При обрыве ремня ГРМ на Lada Vesta Sv cross клапаны погнутся. Ремонт после обрыва ремня ГРМ можно считать «капитальным ремонтом», так как в большинстве случаев требуется установка новых клапанов и их направляющих, а также поршней.Даже при малейших поломках мотор придется разобрать и отремонтировать. И эта процедура стоит недешево. Поэтому, чтобы не налететь на большое количество, необходимо своевременно менять ремень ГРМ и ролики.

Достаточно вспомнить Ладу Приора, у которой тоже был аналогичный интервал замены ремня ГРМ. Но у 90% всех выпущенных с завода Приоров ремень едва доходил до 120 000 км. Думаю, что вряд ли Веста что-то изменила к лучшему.Поэтому ремень ГРМ лучше менять не на 180 тыс. Км, а максимум на 70 тыс. Км.

Сколько будет стоить замена ремня ГРМ на Лада Веста Кросс СВ?

Остальное можно сделать своими руками. Если вы работаете на сервисе, вам придется потратить на работу не менее 1000 рублей. Мы сэкономим на работе и все сделаем сами. Итак, начнем.

Запчасти для замены ремня ГРМ Лада Веста СВ Кросс

1. Ремень ГРМ — LADA 8201069699.Это исходный номер. С его помощью вы сможете найти для заказа эту деталь через интернет-магазин, а также забрать дубликаты.

Ремень ГРМ Vesta имеет 132 зуба, ширину 27,4 мм и длину 1257 мм. Подходит для обоих.

3. Насос — LADA 211261307010. Это стандартная помпа ВАЗ. подходит для Весты, Рентген, Приоры.

Замена ремня ГРМ Лада Веста СВ Кросс — ход работ

1. Первым делом поставить машину на ручник и сложить минусовую клемму АКБ.

3. Установите автомобиль на домкрат и снимите переднее правое колесо.
4. Затем снимите подкрылок переднего правого колеса.
5. Снять ремень генератора Лада Веста.

6. Используя гаечный ключ на 17 дюймов, поверните болт шкива коленчатого вала так, чтобы верхние метки распредвалов совпали с канавками на пластиковом корпусе привода ГРМ.

7. С помощью гаечного ключа на 17 дюймов открутите болт шкива коленчатого вала. Снимаем с него шкив коленвала и ограничительную шайбу.
8. Используйте шестигранник 5 дюймов, чтобы повернуть оставшуюся нижнюю часть крышки ремня ГРМ. Всего вам нужно открутить три болта — 3 вверху и 2 внизу.

9. Используя гаечный ключ на 15 дюймов, ослабьте болт натяжного ролика.
10. Снимите ремень и полностью отключите оба ролика — натяжной и обходной.
11. Установите новые ролики вместо старых. Обводной ролик можно затянуть, натяжной ролик можно только слегка затянуть.
12. Установите новый ремень вместо старого.Еще раз убеждаемся, что метки установлены правильно. Новый ремень сначала надевается на распредвал, затем натягивается на шестерню коленчатого вала с натяжителем и надевается на дальний распредвал (выпускные клапаны).
13. С фиксирующим кольцом съемником, мы повернуть натяжной ролик, пока метки не совмещены и растягивать ролик с помощью гаечного ключа.

14. Делаем два оборота коленвала, чтобы не сбились метки. Если все на месте, то разобранные детали собираем обратно.И проверяем работу двигателя.

Видео замены ГРМ Лада Веста СВ Кросс

Вот и все! Замену ремня ГРМ Лада Веста Кросс СВ можно считать завершенной.

Замена ремня ГРМ | Olmsted Auto Care

Что такое ремень ГРМ?
Когда дело доходит до ремней ГРМ, все дело в названии. Ремень ГРМ удерживает клапаны, поршни, распредвалы и коленчатый вал все синхронно вращается.Этот ремень контролирует, когда распредвал (ы) открывается и закрывает впускной и выпускной клапаны, и он управляет коленчатым валом, который перемещает поршни вверх и вниз внутри цилиндров двигателя.

Есть ли в моей машине ремень ГРМ?
Ремни ГРМ очень распространены, особенно в четырехцилиндровых двигателях. При этом нет жесткого и быстрого правила относительно на каких автомобилях есть ремни ГРМ, а на каких — цепи ГРМ. Лучше всего поискать это в руководстве по эксплуатации. или попросить вашу дружную команду в Olmsted Auto Care на углу Cook & Stearns Road в Olmsted Falls Ohio.

Почему мне нужно заменять ремень ГРМ?
Со временем и километрами ремни ГРМ изнашиваются, и это не то, с чем стоит рисковать.

Есть несколько предупреждающих знаков перед разрывом ремня ГРМ, если они вообще есть, и если это произойдет, ваш автомобиль или грузовик остановится. немедленно и остановитесь, ломаясь, где бы вы ни находились. Это означает вызов эвакуатора и неожиданный счет за ремонт авто, и это в лучшем случае.

Худший случай: Ваши внутренние детали двигателя сталкиваются, двигатель заклинивает, и вы остаетесь с ремонтом, можете легко добавить до 2000 долларов и более. (Посмотрите это видео, чтобы узнать, что происходит при заклинивании двигателя)

Ремень ГРМ Видео — Забытый ремень. В этом видео подчеркивается важность проверки производителей и их соблюдения. рекомендуемый интервал замены ремня ГРМ.Вместе с рекомендациями по замене «железа» связанного с ремнем ГРМ (натяжитель, водяной насос и натяжные шкивы) одновременно с заменой ремня ГРМ. К Для получения дополнительной информации о нашем ремне ГРМ, комплекте ремня ГРМ, комплекте водяного насоса и комплекте компонентов синхронизации, обращайтесь: Olmsted Auto Care at 440-427-9310

Когда мне нужно заменить ремень ГРМ?
Ремни ГРМ практически невозможно осмотреть визуально, на них нет следов трещин и износа.Самый лучший Страхование заключается в замене ремня ГРМ в соответствии с графиком технического обслуживания, рекомендованным заводом-изготовителем вашего автомобиля.

Производители обычно рекомендуют новый ремень ГРМ на пробеге 90 000 или 105 000 миль. Ваша инструкция по эксплуатации расскажет вам, что рекомендуется для вашего автомобиля. Вы также можете посмотреть интервалы замены ремня ГРМ в Интернете (например, по адресу: www.MyTimingBelt.com). Если вы не уверены, обратитесь в Olmsted Auto Care, и мы будем рады помочь вам предоставить Информация.

Хотя замена ремня ГРМ обычно стоит несколько сотен долларов, она бледнеет по сравнению с расходами и неудобство обрыва ремня ГРМ. Сделайте себе одолжение и спланируйте заранее это требование автосервиса.

Когда нужно сдать ремень ГРМ?
Когда дело доходит до обслуживания автомобиля, замена ремня ГРМ (ремня ГРМ), без сомнения, самая важная операция. компонент двигателя автомобиля. Ремень ГРМ выполняет невероятно важную работу, управляя распределительными валами в двигатель и обеспечивает его бесперебойную работу, если оставить его без изменений и сломать, он может серьезно облегчить ваш кошелек.

Важно, чтобы вы знали интервал замены ремня ГРМ, как указано производителем. Рекомендация может привести к соскальзыванию или защелкиванию ремня. Во многих случаях для этого требуется новый двигатель или расчет стоимости сборки двигателя. сотни, если не тысячи долларов.

Что еще нужно делать одновременно?
В большинстве случаев одновременно с ремнем ГРМ необходимо решить несколько других вопросов. Хотя это добавляет больше к стоимости сейчас, это спасет вас в долгосрочной перспективе.Эти дополнительные элементы включают:
● Замена водяного насоса.
● Замена приводных ремней (также известных как вспомогательные или змеевиковые ремни).
● Проверка натяжителя ремня газораспределительного механизма.
● Осмотрите промежуточный шкив (шкивы) приводного ремня газораспределительного механизма.

---

Подходящее время для замены ремня ГРМ.
Ремни ГРМ считаются изнашиваемыми и должны проверяться в соответствии с рекомендациями производителя. расписание.Большинство производителей предлагают заменять ремень при пробеге от 60 000 до 105 000 миль. Ознакомьтесь с руководством по эксплуатации или Спросите специалиста по обслуживанию автомобилей Olmsted о конкретном графике для вашего автомобиля. Обрыв ремня ГРМ остановит вашу заботливо. Это также может привести к дорогостоящему повреждению двигателя и неудобствам.

Автономный двигатель или двигатель с помехами?
Двигатель в зависимости от конструкции является натяжным или автономным. Если ремень ГРМ обрывается в двигатель столкновения, открытый клапан может быть поражен движущимся поршнем.Это может привести к серьезным повреждениям и дорогостоящим ремонт, а в некоторых случаях и новый двигатель. Самостоятельная конструкция двигателя не приведет к серьезным повреждениям двигателя в случае выхода из строя ремня газораспределительного механизма. Автомобилист по-прежнему придется иметь дело с неудобствами, связанными с застреванием, расходами на буксировку и стоимостью ремня ГРМ замена.

Натяжные устройства и направляющие ролики являются важными компонентами, которые работают вместе с ремнем ГРМ.
Натяжители и направляющие ролики работают вместе, чтобы ремень ГРМ был натянут должным образом.В системе ремня ГРМ используются натяжные ролики и / или шкивы для изменения направления ремня или передачи мощности на такой компонент, как водяной насос или масло насос.

Зачем заменять натяжители и ролики?
Изношенные натяжители или подшипники натяжного ролика являются основными причинами выхода из строя ремня ГРМ. Как и ремни ГРМ, натяжители и ленивцы изнашиваются. Их необходимо заменить, прежде чем они выйдут из строя.

Самое время заменить натяжители и ролики.
Износ натяжителя и натяжного ролика трудно обнаружить. Многие натяжители, которые выглядят нормально, могут быть на конце или почти на конце своего срок службы. В некоторых случаях недавно установленный ремень ГРМ может выйти из строя через несколько тысяч миль, если натяжитель или холостой ход изношен или болтается.

Следует ли заменять водяные насосы с ременным приводом ГРМ?
Вы можете значительно сэкономить, заменив водяной насос, уже имеющий большой пробег, в то же время, когда у вас есть ремень грм заменен.В обоих случаях затраты на рабочую силу составляют значительную часть расходов, и рабочие процедуры являются в основном то же самое. Выполнение всего в одно и то же время приведет к большой долгосрочной экономии средств. Спросите у Olmsted Auto Услуги по уходу советники, чтобы объяснить компоненты, связанные с вашей конкретной маркой и моделью.

Сэкономьте деньги, заказав замену системы газораспределения.
При замене ремня ГРМ замените натяжитель, натяжитель и водяной насос одновременно, потому что дополнительная стоимость незначительна по сравнению со стоимостью доступа к ремню ГРМ.Ваш сервисный техник может это сделать правильно в первый раз, потому что ему не нужно заново выполнять всю работу по замене натяжителя, натяжного ролика и воды насос. Ваш новый ремень ГРМ будет защищен от повреждений, вызванных отказом этих деталей.

Обратитесь к специалисту по обслуживанию. рекомендуемые сроки Дата замены системы Система может выйти из строя раньше или прослужит дольше, в зависимости от множество факторов, включая рабочие температуры, нагрузку, частоту вращения двигателя и другие факторы окружающей среды.Меньшие моторные отсеки создают чрезмерное нагрейте и увеличьте нагрузку на ремни и компоненты. Замените ремень ГРМ на Рекомендуемый производителем интервал. Повреждение головки блока цилиндров, клапанного механизма и поршня из-за отсутствия обслуживание системы привода ГРМ (см. изображения справа).

---

Почему стоит выбрать Olmsted Auto Care для замены ремня ГРМ?
Когда на вашем автомобиле должен быть установлен новый ремень ГРМ, Olmsted Auto Care of Olmsted Falls Ohio предлагает все, что вы ищете, и даже больше:

● Компетенция: Наши сертифицированные специалисты по автомобильной промышленности ASE-Master являются одними из лучших из лучших.Они потрясающие мастерские, которые умело справляются с каждой задачей по ремонту или диагностике автомобилей, которую мы им отправляем.

● Спокойствие: Мы стоим за всем нашим ремонтом, спрашивайте нас о нашей гарантии.

● Экономия времени: Мы предлагаем бесплатные автомобили в аренду и бесплатный трансфер.

● Точность: Окончательный счет никогда не будет больше того, что мы вам процитировали.

Olmsted Auto Care — это дружелюбный семейный бизнес, обслуживающий водопад Олмстед, штат Огайо, и его окрестности. сообщества для многих годы.

Замена ремня ГРМ: избежать поломки в северо-восточном Огайо
Для многих из нас замена ремня ГРМ в автомобилях не является первоочередной задачей. Но зная, когда это критично Часть двигателя, которую необходимо заменить, может сэкономить сотни долларов и избежать внезапной серьезной поломки.

Вот почему
Когда дело доходит до ремней ГРМ, все дело в названии.Ремень ГРМ удерживает клапаны, поршни, распредвалы и коленчатый вал все синхронно вращается. Этот ремень контролирует, когда распредвал (ы) открывается и закрывает впускной и выпускной клапаны, и он управляет коленчатым валом, который перемещает поршни вверх и вниз внутри цилиндров двигателя.

Со временем и в километрах ремни ГРМ изнашиваются, и их необходимо заменять в рамках профилактических мероприятий на вашем автомобиле………………………………………………………………………………………………………………………………………………………………………………………………………………………………………… График технического обслуживания. Это не то, на что стоит играть.

Есть несколько предупреждающих знаков, если таковые имеются, перед тем, как ремень ГРМ щелкнет, и если это произойдет, ваш автомобиль немедленно заглохнет и остановитесь, где бы вы ни находились. Это означает вызов эвакуатора и неожиданный счет за ремонт авто. это лучший сценарий.

Худший случай: Поршни и клапаны вашего двигателя сталкиваются, в результате чего вы получаете внутреннее повреждение двигателя, что угодно из-за погнутых клапанов к сломанному поршню. В некоторых случаях клапаны могут сломаться и повредить головку блока цилиндров.Часто в полной мере повреждение даже не известно, пока ваш техник не разбирает верхнюю часть двигателя, снимая клапанную крышку (и) а иногда и ГБЦ. Это означает ремонт, который легко может достигнуть диапазона 2000 долларов и выше.

Итак, когда нужно менять ремень ГРМ? Производители обычно рекомендуют новый ремень ГРМ по цене от 90 000 до 105 000. миль. В руководстве по эксплуатации указано, что рекомендуется для вашего автомобиля. Если вы не уверены, спросите нас и хорошо рады помочь предоставить информацию.

Также важно отметить, что, в отличие от серпантинных или вспомогательных ремней, зубчатые ремни практически невозможно визуально осмотреть. На них нет признаков растрескивания и они не носят так же, как ремни для аксессуаров, и их обычно закапывают. под ряд пластиковых кожухов двигателя и других узлов. Лучшая страховка — замена ремня ГРМ. в соответствии с графиком технического обслуживания, рекомендованным заводом-изготовителем вашего автомобиля.

При замене ремня ГРМ, это также разумные деньги для одновременной замены водяного насоса.Водяные насосы нормальный срок службы может составлять не более 100000 миль, а водяной насос обычно расположен за или рядом с ремень ГРМ. В таких случаях замена водяного насоса не будет стоить намного дороже, если вы уже удалили все компоненты, необходимые для доступа и замены ремня ГРМ. Если вы замените ремень ГРМ на 90 000 миль, вы сделаете не хочу по сути делать тот же ремонт снова за 10к или 20к на этот раз для замены водяного насоса.Это намного проще на кошельке, чтобы делать и то, и другое одновременно. То же самое касается натяжителя ремня газораспределительного механизма, его следует проверить на износ и при необходимости заменить.

Вы слышите, как складываются знаки доллара, когда вы читаете это? Даже при замене ремня ГРМ на указанную пробег обычно стоит несколько сотен долларов, он меркнет по сравнению с расходами и неудобствами сломанного ремень ГРМ. Сделайте себе одолжение и спланируйте заранее это требование автосервиса.И если у вас есть вопросы или вам нужно Чтобы выиграть время, поговорите с нами. Мы были здесь, чтобы помочь! Назначьте встречу сейчас.

См. Также: Замена змеевика

Как установить верхний мертвец. Запуск поршня первого цилиндра в положение верха мертвой точки (НТТ) конца такта сжатия

И звездочки впускных и выпускных клапанов распределительного вала Двигатель

Поршень 1-го цилиндра установлен в положение НМТ (верхняя мертвая точка) такта сжатия для того, чтобы при проведении работ, связанных со снятием приводного ремня газораспределительный механизм, установка газораспределительных фаз не нарушена.В случае нарушения фаз разводки бруса двигатель не будет нормально работать.

Укажите NMT по метке на распределителе шестерен Vala (При установке меток на шкиве коленчатого вала в этом положении может находиться поршень или 1-й или 4-й цилиндр. После этого убедитесь, что метки на шкиве коленчатого вала совпадают. Если метки на шкиве коленчатого вала не совпадают, значит, нарушена установка фаз газораспределения (поршень 1-го цилиндра в СЗТ не установлен).В этом случае перед совмещением меток необходимо снять приводной ремень газораспределительного механизма и провернуть коленчатый вал.

4.6. Метки для правильной установки взаимного углового расположения распредвала клапанов выпускных клапанов и коленчатого вала двигателя мод. Г4ЭС: 1 — зубчатый шкив распределительного вала распределительного вала выпускных клапанов; 2 — болт; 3 — промежуточный ролик; 4 — приводной ремень газораспределительного механизма; 5 — табличка на передней крышке блока цилиндров; 6 — метка на шкиве коленчатого вала; 7 — зубчатый шкив коленчатого вала двигателя; 8 — болт натяжного ролика; 9 — Довольно роликовое пространство; 10 — натяжная роликовая пружина; 11 — натяжной ролик; 12 — метка на зубчатом шкиве; 13 — табличка на опоре распределительного вала

При установке поршня 1-го цилиндра двигателя мод.G4ez в положение NMT метки часов сжатия 6 (рис. 4.6) на шкиве коленчатого вала должно соответствовать метке 5 на передней крышке блока цилиндров, а бачок 12 на шкиве распределительного вала выпускного клапана должен совпадать с меткой 13 на опоре распределительного вала.

Для правильной установки Поршень 1-го цилиндра до положения НМТ такта сжатия метки на ведущих звездочках 1 и 2 (рис. 4.7) распределительного вала должен быть направлен в противоположные стороны в горизонтальной плоскости.

Двигатель мод. G4EV При установке поршня 1-го цилиндра в положение NMT такта сжатия метка 2 на шкиве коленчатого вала должна совпадать с меткой 1 на корпусе масляного насоса …

… Причем метка 2 на заглушке распредвала должна совпадать с меткой 1 на площадке распредвала.

Вам понадобятся: голова голова «на 22», гороток, ключ «на 10».

4…. и на стороне компрессора кондиционера …	5. … Отверните болт и снимите скобу колодок проводки датчика детонации.

На автомобиле ВАЗ 2106 поршень 4-го цилиндра в положение НМТ (верхняя мертвая точка) такта сжатия устанавливается для обеспечения того, чтобы при работе, связанной со снятием приводной цепи распредвала, установка фаз газораспределения не нарушается. В случае нарушения фаз разводки бруса двигатель не будет нормально работать.Обратите внимание на метку на метке распредвала (при установке меток на шкиве коленчатого вала и на передней крышке приводной цепи распредвала в этом положении может находиться поршень либо 1-й или 4-й цилиндр).
После этого убедитесь, что метки на шкиве коленвала и крышке. Если метка вала не совпадает, значит, нарушена настройка фаз газораспределения (поршень 4-го цилиндра в НМТ не установлен). В этом случае необходимо снять цепь привода распределительного вала со звездочки распределительного вала и провернуть коленчатый вал перед совмещением меток (см. «Проверка и установка фаз распределения Thame по биркам»).

ПОЛЕЗНЫЕ СОВЕТЫ
Промойте коленчатый вал следующими способами.

1. Купите специальный ключ для поворота коленчатого вала на болт (трещотку) крепления шкива. Этот ключ можно намотать коленвалом сверху. моторный отсек. Можно использовать головку «на 36», но это несколько неудобно из-за ограниченного пространства между радиатором и двигателем, в результате чего грязевой щиток придется снимать и проворачивать коленвал снизу автомобиля ВАЗ 2106.

2. Включите 4-ю передачу и медленно пройдите на автомобиле в нужную сторону, прежде чем совместить метку на звездочке распределительного вала с меткой на подшипниках распределительного вала.

3. Включите 4-ю передачу и выставьте одно из задних колес. Затем поверните волчье колесо в нужную сторону до тех пор, пока метка не совпадет с меткой звездочки распределительного вала на корпусе подшипников распределительного вала.

Метки расположены на звездочке распределительного вала (отверстие , но ) и на корпусе подшипников распределительного вала (выступ b.).
ПРИМЕЧАНИЕ
Крышка головки цилиндров снята.

Кроме того, метки нанесены литьем на крышке приводной цепи распределительного вала (длинная метка , но ) и на шкиве коленчатого вала (треугольная канавка b. на краю потока шкива).

Для наглядности фото сделано снизу автомобиля ВАЗ 2106 со снятым грязезащитным щитком, но при определенном угле обзора они видны и сверху моторного отсека.
ПРИМЕЧАНИЕ
Паз b. Дублирован выступ в литье на передней части ступицы шкива, но на двигателе, установленном на автомобиле ВАЗ 2106, выступ не виден.

Установка меток ГРМ на ВАЗ-2108, 2109 и 21099 необходима для правильной синхронизации коленчатого и распределительного валов двигателя. Это зависит от того, возьмут ли вообще двигатель. Поскольку на этих автомобилях устанавливается одинаковый двигатель 4-цилиндровый 8-цилиндровый клапанный, то на его примере и рассмотрим всю процедуру установки меток ГРМ.

Где метки ГРМ на ВАЗе?

На 8-ми клапанный мотор. ВАЗ один распредвал, метки ставить гораздо проще, чем на двухходовой. Мы рассмотрим все возможные методы. Найдите крайнее положение распредвала и коленчатого вала.

В распредвале, как правило, есть метка на шкиве, такой риск небольшой, а на GBC есть выжимка, с которой эта метка должна совпадать, а точнее даже не выдавливать, и выступ на щитке , с левой стороны, если вы посмотрите на двигатель и распределительный вал.Иногда эти надписи не соблюдаются, о том, как поступить в этом случае, рассказывается ниже.

Коленчатый вал установлен по табличке на маховике, на коробке передач, возле двигателя сверху люк, закрытый резиновой заглушкой. Если снять заглушку, то мы увидим риски на маховике и торчащем из двигателя штанге, которые должны совпадать. Но тогда может возникнуть проблема: дело в том, что если двигатель разобрали и маховик снимали, то маховик можно поставить в любую сторону, то есть метка будет блин знает где, а не в ВМТ.Нет ни направляющей на маховике, ни эксцентрика, с какой стороны поставить, что он станет, как минимум 180 градусов расширения.

В этом случае можно искать двигатель перед двигателем — по шкиву, а ответный прилив по насосу двигателя на двигателе. Но он есть не на всех двигателях, часто этот ярлык отсутствует. Как делать в ситуациях, когда метки не обнаруживаются? Начинается самое интересное, собственно, таблички на этом движке не нужны, без них можно обойтись.

Как установить метки ГРМ на ваз 2108, 2109, 2199, если меток нет?

Если ремень ГРМ еще не снят и вам просто нужно убедиться, что метка ГРМ установлена ​​правильно, открутите свечу зажигания, чтобы запустить ее, чтобы было легче провернуть коленчатый вал. Затем поставить машину на домкрат, повесить переднее колесо, включить трансмиссию и повернуть вывешенное колесо, проще всего провернуть коленвал.
Заглянув в свечное отверстие, можно увидеть, в каком положении находится поршень, и если повернуть там коленчатый вал и медленно повернуть коленвал, то можно легко поймать НМТ, глядя на смятение.

Когда в этом методе определяется НМТ, снимаем клапанную крышку и смотрим, как установлен распредвал, как он должен стоять внизу.

Если ремень ГРМ уже снят и необходимо отрегулировать положение коленчатого и распределительного валов, следует запустить его, чтобы убедиться, что ни один из поршней не находится в верхней мертвой точке. Это необходимо для того, чтобы при повороте распредвала клапаны не врывались в поршень и не сбивались.

Теперь приступайте к установке распределительного вала в нужное положение.Для этого нам нужно снять крышку клапана и посмотреть, в какую сторону смотрят кулачки. В данном случае нас интересуют не все кулачки, а только те, которые отвечают за первый цилиндр, поскольку мы будем устанавливать VTM для первого цилиндра.

По сути, у нас нет особой разницы, в какой цилиндр поставят распредвал, когда нет меток. Но если вы возьмете выставлять его на первом цилиндре, то мы его поставим, тем более что он ближайший.

Под крышкой клапана мы увидим коленвал, а кулачков много (всего 8, 2 кулачка на цилиндр).Первые два кулачка — это наш первый цилиндр. И нам нужно установить вал так, чтобы эти два кулачка одновременно давили на клапан. Это будут NTC, клапаны перекрытия. При этом футляры четвертого цилиндра (два дальних кулачка) не будут давить на клапан, и они будут искать букву V. Это NMT. Прелесть в том, что сам распредвал правильно устанавливается в нужной точке под действием пружин клапанов и никуда не уходит. Теперь можно устанавливать коленвал.

Теперь необходимо установить в НТТ поршень первого или четвертого цилиндра, без разницы в какой из них движутся синхронно. Лучше светить фонариком в свечное отверстие, там будет виден поршень. Когда поршень якобы доходит до верхней мертвой точки, нужно вставить в свечное отверстие что-то длинное, например, бранить. Повернув на несколько градусов коленвал туда и сюда, можно поймать НТМ, краситель выйдет на максимальное значение.Все, метки установлены, ремень ГРМ одеть можно.

Ремень ГРМ надевается сначала на коленчатый вал, затем на распределительный вал, тянет сторону как можно правее с правой стороной, а с левой стороны натягивает ролик натяжителя.

7. Установить силовой агрегат опоры задней подвески В порядке, обратном снятии.

_ Примечание

Обратите внимание на маркировку опоры. Возьмите новую подставку с такой же этикеткой.

Установка поршня первого цилиндра в положение НМТ такта сжатия

Поршень 1-го цилиндра установлен в верхнюю мертвую точку (ВМТ) Компрессионный трекер Для проведения операции, связанной со снятием ремня привода распредвала, установка фаз газораспределения не нарушается.В случае нарушения фаз разводки бруса двигатель не будет нормально работать.

Для точной установки поршня 1-го цилиндра необходимы два специальных приспособления для фиксации коленчатого и распределительного валов в определенном положении к часам сжатия.

Вам понадобятся: специальные приспособления для фиксации коленчатого и распределительного валов, протектор «на 10», шпонка on-line или торцевые головки «на 8», «на 13», ключ «на 18».

1.Снимите декоративный кожух двигателя.

2. Отсоедините провод от минусовой клеммы АКБ.

3. Снимите крышку головки блока цилиндров (см. «Замена прокладки крышки головки блока цилиндров», стр. 103).

4. Снимите правое переднее колесо (см. «Замена колеса», стр. 58).

5. Снимите брызговики двигателя (см. «Снятие и установка брызговиков двигателя», стр. 99).

6. Снимите правое переднее крыло (см. «Снятие и установка брызговиков колес и кроссовок», с.267).

7. Включите нейтральную передачу в коробке передач.

8. Проверните коленчатый вал двигателя за болт крепления его шкива так, чтобы отверстие шкива коленчатого вала не доходило до резьбового отверстия в крышке газораспределительного механизма примерно на 45 °, а кулачковые заслонки 1-го цилиндра были направлены вверх. .

9. Ослабьте затяжку …

10. … и снимите заглушку, расположенную в передней части блока цилиндров справа.

11. Вверните крепежный болт.

12. Тщательно проверьте коленчатый вал на каждый болт крепления его к шкиву, пока вал не перестанет блокировать шток.

Примечание

Так выглядит устройство M10X1.5 для установки коленчатого вала в положение NMT такта сжатия.

13. На двигателях 1,8 и 2,0 л R4 DURATEC-HE

16V ввернуть через отверстие на шкиве коленчатого вала болт MBC18 в резьбовое отверстие крышки газораспределительного механизма, фиксируя коленвал от проворачивания.

14. Установите стопорную пластину в специальные пазы в задней части распределительного вала.

15. На двигателе 1.6 л R4 16V DURATEC TI-VCT (с изменяемыми фазами газораспределения) установите прибор так, чтобы метки на его ответвлениях были вверху, а этикетка в виде линии должна быть от выход выпускного распредвала, а метка в виде острия находится со стороны впускного вала.

Если устройство удалось установить без труда, то поршень 1-го цилиндра находится в такте сжатия ВМТ и начальная установка фаз газораспределения соответствует норме.Если крепление оказалось невозможным (сдвинуто фазами газораспределения), снимите ремень привода газораспределительного механизма, установите фиксатор и правильно натяните ремень (см. «Замена приводного ремня газораспределительного механизма на двигателе 1,6 л R4. 16V DURATEC TI-VCT », стр. 86) Или заменить приводную цепь газораспределительного механизма (в зависимости от типа двигателя).

16. Установите снятые предметы в обратном порядке.

Снятие, неисправность и установка маховика

Выстрел маховика для замены заднего Salna Коленвал, для его замены при повреждении зубчатого венца и для шлифовки поверхности под ведомый диск сцепления.

Смотрите также:

Это важная часть ремонтных работ. Таким образом, этот процесс понадобится непосредственно при регулировке клапанного механизма или замене ремня ГРМ. Неправильно установленные этикетки VTM могут привести к плачевным последствиям.

Видео замены ремня ГРМ на ВАЗ-2114 (+ наклейки)

Что такое время?

Схема устройства ГРМ

Газораспределительный механизм — это механизм, с помощью которого контролируются фазы фазы газораспределения. Для нормальной работы двигателя есть специальные метки, для которых необходимо выставлять время.

Некоторые на блоке, а другие на шкивах. Все эти метки должны совпадать с первым верхним положением цилиндра.

Метки ГРМ сбиты при наличии зубчатого ремня привода или при его неправильной замене. Значит, в этих случаях движок будет работать некорректно и повторно передавать теги. Сделать это несложно и далеко не каждому.

Test Tags: Пошаговые инструкции

Набор инструментов для работы с установочными метками

Для правильной установки тегов TRG вам понадобится необходимый инструментарий. Итак, что непосредственно потребуется для выполнения этой операции:

• Ключ 10.
• Тонкая плоская отвертка.
• Джек.

Сам процесс

Теперь, когда все собрано, можно переходить непосредственно к самому процессу:

1. Подчиняем правую сторону автомобиля.

   Установить машину на домкрат

2. Под капотом откручивается защитный кожух ГРМ.
3. Проверните правое переднее колесо до тех пор, пока метка распределительного вала не совпадет с шкивом и блоком.

   Установить метки на распредвал и колодку

4. На CATER снимите заглушку. Смотрим, совпали ли метка маховика и корпуса, то все нормально, если нет, крутим колесо до тех пор, пока.

   Снимите заглушку Картера, метка на маховике должна совпадать с колодкой

5. Если метки не совпадают даже при прокрутке коленвала 4-6 раз, то придется .Читать далее. Метка распредвала совпадает, и только в этот момент снимаем планку. Далее проворачиваем коленвал до совпадения меток на маховике. После выполнения этих операций следует надеть пояс.
6. Таким образом, метки синхронизации отображаются, и можно переходить к выполнению других операций.

Последствия неправильной установки меток ГРМ

Последствия неправильного расположения меток газораспределительного механизма на автомобиле могут стать как маленькими, так и очень тяжелыми.

Порванный бревенчатый ремень на 8-м клапане не грозит изгибам клапанов, но 16-клапанный вариант ВАЗ-2114 уже этого достоинства лишен.

Рассмотрим основные варианты развития событий:

• Смонтированные фазы ГРМ приведут к чему могут Клапан пожарный .
• Запорная арматура (Загиб клапана), тоже вариант неприятный. 8-ми клапанный вариант ВАЗ-2114 неклапанный.
• Из-за действий свыше головка блока цилиндров может деформироваться , выходят из строя направляющие втулки, а также трещины в основных силовых элементах.
• Перемещение поршневого механизма Также становится следствием неправильного расположения меток газораспределительного механизма.
• Масло , а также плохой зажигательный момент топливной смеси.
• Прочие последствия.

выводы

Как показывает практика, достаточно просто, но далеко не каждому автомобилисту.Итак, необходимо знать двигатель и его конструкцию. Поэтому в случае, если автолюбитель не имеет возможности произвести данный вид ремонта самостоятельно, необходимо обратиться в автосервис.

замена и обслуживание ГРМ натяжной ролик Калина 8 клапанов

Чтобы избежать непредсказуемых последствий для основного силового агрегата Лада Калина, стоит вовремя менять ремень ГРМ. Поскольку несвоевременная замена может вызвать капитальный ремонт и ударить по кошельку владельца. Конечно, не каждый автолюбитель сможет это сделать сам и придется обращаться в автосервис.

Но, прочитав эту статью, вы сможете не только узнать, как поменять данный агрегат, но и правильно подобрать запчасти и определить неисправность ГРМ.

Видео по замене ремня ГРМ на Лада Калина (двигатель 8 клапанный).

Процесс замены ремня ГРМ на 8-ми клапанную Лада Калина

Как и в любом ремонте, стоит начать с поиска инструментов. Итак, для замены ремня и ролика 8-клапанного механизма ГРМ Лада Калина вам потребуется:

• Ключ на 17 (рожковый и колпачковый).
• Головка на 10.
• Плоская отвертка.
• Ключ специальный для натяжения.

Когда вы определились с необходимым инструментом, можете сразу переходить к замене:

Таким образом, видно, что заменить ремень ГРМ и ролик на Лада Калина 8 клапанов достаточно просто. В среднем этот процесс занимает до 4 часов.

Выбор ремня и ролика

Качество ремня ГРМ и ролика играет важную роль в работе двигателя.

Опытные Калиноводы из нашего сообщества не рекомендуют брать с собой ремень ГРМ Dayco. На фото ремень DAYCO с пробегом 20 000 км.

В этом случае к выбору следует подходить внимательно и основательно. От их качественной и сложной работы зависит работа системы впрыска и выпуска. Поскольку ремень и ролик ГРМ считаются расходными материалами, следовательно, основные детали силового агрегата меняются чаще.

Артикул и цена ремня

Итак, рассмотрим оригинальные и неоригинальные детали системы ГРМ, которые могут быть установлены на 8-клапанную Ладу Калину.

21126-1006040 — это оригинальный номер детали ремня ГРМ , который выпускает завод АвтоВАЗ. Более того, он считается надежным со сроком службы до 30 тыс. Км. Средняя рыночная цена 1300 руб.

Аналогов оригинальной детали на рынке запчастей очень много. Некоторые из них имеют лучшее качество, чем оригинальный ремень ГРМ для 8-ми клапанной Калины. Рассмотрим, какие производители делают неоригинальные запчасти газораспределительного механизма на ВАЗ-1117-1119 8 клапанов.

Таблица производителей, артикулов и цен

Наименование производителя	Каталожный номер	Средняя цена в РФ в рублях
Master-Sport	1137-SD-PCS-MS	570
Гран-при	JH8025	800
LYNXauto	137FL22	960
Hola	Th2372	1000
Contitech	CT1137	1280
Финвэйл	BD137	1550
Dayco	941071	1650
Bosch	1987 949662	1860
Ворота	5631XS	2150
Лузар	LTB0127	2280
Optibelt	ZRK1593	3340
Пиленга (ремень + ролик)	CT-P1137	4720
Trialli (ремень + ролик)	GD770	5060

Новый ремень привода ГРМ Bosch

Как видно из таблицы, выбор неоригинального ремня ГРМ достаточно велик.Каждый автомобилист сможет подобрать себе 8-клапанную Lada Kalina, вариант, который он считает наиболее приемлемым для себя.

Артикул и цена видео на Лада Калина

Выбор синхронизирующего ролика также становится неотъемлемой частью выбора ремня. Как и в первой версии, есть оригинал и несколько аналогов, которые можно использовать. Рассмотрим артикулы и цены на ролик ГРМ Лада Калина 8 клапанов:

• Оригинальный каталожный номер ролика ремня ГРМ 8-ми клапанной Лада Калина: 21126-1006135.Средняя стоимость данной детали на территории РФ составляет 700 рублей.
• Существует множество аналогов оригинального хронометража, которые успешно сертифицированы для использования на автомобиле и отличаются только качеством и ресурсом. Рассмотрим, какой ролик ГРМ можно установить взамен оригинала, на Калину с 8 клапанами:

Таблица производителей, артикулов и цен на неоригинальный ролик газораспределительного механизма

Наименование производителя	Каталожный номер	Средняя цена в РФ в рублях
Мастер-спорт	21126-1006135-ST-PCS-MS	580
QML	BT1006	650
Пиленга	PT-P1571	670
Крутящий момент	KR5016	680
Каффаро	320-99	720
Trialli	CM172	735
Оптимальный	0-N2044	750
LYNXauto	PB-3012	1080
Ворота	T42150	1300
Dayco	ATB2543	1450
Ина	532060410	1470
SNR	GE372.00	1500
Рувиль	57207	1550
Coram	C834	1850
Autlog	RT1663	2000

Это китайское видео, качество не очень, быстро шумит

Достаточно большой выбор роликов ГРМ предоставлен владельцу 8-ми клапанной Лады Калины. Следует отметить, что большая часть изделий из таблицы отличается высоким качеством изготовления, а также имеет ресурс около 40 000 км.

Причины неисправности и последствия несвоевременной замены

Причин выхода из строя ремня ГРМ на Лада Калина с 8 клапанами несколько.

из-за низкого качества ремень ГРМ скользит ближе к стороне водителя

Рассмотрим основные:

1. Износ. Во время работы ремень нагревается, что приводит к его растяжению. В свою очередь, последствия — образование трещин.
2. Качество исполнения детали. Плохая деталь может прослужить намного меньше предполагаемого срока службы.
3. Неправильно подобранные запчасти. Если деталь установлена ​​неправильно или не того, двигатель не будет работать правильно, будет нарушен процесс газораспределения. Это приводит к повышенному износу элементов силового агрегата или замене головки блока.

Последствия несвоевременной замены ремня ГРМ и ролика

На 8-клапанной Калине двигатель «не подключаемый» — на сленге это означает, что поршень не встречается с клапанами в случае обрыва ремня ГРМ

Последствия несвоевременной замены ремня ГРМ могут быть как мелкими, так и масштабными, что ударит по кошельку владельца.На 8-клапанном двигателе Лада Калина не гнет клапана, поэтому при обрыве ремня ГРМ нужно только заменить его и выяснить причину. Либо ремень сам порвался, либо этому помогла, например, заклинившая помпа.

Итак, давайте разберемся с основными неприятностями, которые могут случиться:

• Износ поршня и гильзы.
• Повышенный расход масла.
• Износ распределительного вала и направляющих клапанов.
• Клапаны с гнутой головкой.
• Деформация шестерни ГРМ.

Ремень ГРМ представляет собой специальный зубчатый ремень из резины, армированный нейлоновой нитью.Роль этого устройства заключается в передаче крутящего момента от шкива коленчатого вала на распределительный вал при одновременном снижении скорости вдвое.

Видео замены ремня ГРМ на 8-ми клапанной Лада Калина:

Выдыхаем, загиб клапанов нам не грозит

Если у вас 8-ми клапанный двигатель, то, как правило, вам ничего не грозит, однако, если вы обеспечены точно. Однако в этой статье мы рассмотрим, как поменять ремень ГРМ на младшем брате, когда поломка не приносит никаких неприятных последствий, а все работы можно проводить практически в полевых условиях и с минимальными знаниями.

Основные поломки

Ремень ГРМ имеет три основных типа неисправностей:

• Нарушена целостность ремня — в этом случае ремень расслаивается, на его поверхности невооруженным глазом становятся видны внутренние нити. Эти неисправности возникают из-за механических повреждений или неправильной регулировки. Такой ремень необходимо немедленно заменить.
• Чрезмерное или недостаточное натяжение ремня — натяжной ролик отвечает за степень натяжения ремня, что позволяет ремню вращаться вокруг собственной оси и позволяет его правильно регулировать.Если ремень будет слишком тугим или слишком свободным, то он очень быстро перейдет в неприличное состояние.
• Обрыв — самая неприятная ситуация, которая может произойти на дороге с ремнем ГРМ. В этом случае мотор полностью заглохнет и снова запустить его можно будет, только установив новый элемент.

Во избежание подобных неприятностей производитель советует проверять его каждые 15 000 км пробега и заменять через 75 000 км пробега. На самом деле его следует менять, как только на поверхности обнаруживаются видимые трещины.

Пошаговые работы по замене ремня ГРМ

Перед тем, как приступить к замене ремня ГРМ, необходимо подготовить рабочее место и все необходимые инструменты … Для работы нам потребуется:

• Новый ремень ГРМ.
• Ключ находится на «10», «17», «19».
• Плоская отвертка.
• Ключ для натяжного ролика.

Порядок исполнения

1. Откройте капот и снимите пластиковую крышку двигателя.
2. Демонтируйте кожух ремня, открутив три болта на «10».
3. Снимаем правое колесо и защиту.
4. Вот так выглядит ремень ГРМ, по нему ставим метки.

   Расположение всех отметок схематично.

5. Поворачиваем за болт коленвала по часовой стрелке до совпадения меток на шкиве и усике на крышке ГРМ. Этикетки «C и D».
6. Смотрим метки на распредвале и защитном кожухе тоже совпадают. Этикетки «А и Б».
7. С помощью отвертки снимите заглушку в верхней части картера сцепления и убедитесь, что метки там сходятся.

   Метки отмечены стрелками.

8. Закрепляем «коленвал» от проворачивания, вставляем плоскую отвертку в отверстие между зубьями маховика.

   Закрепляем отверткой там, где указывает стрелка.

9. Откручиваем крепление болта шкива генератора удерживая отвертку, затем снимаем шкив с места.

   Ключом на «17» отверните крепежный болт.

10. Следующим шагом будет ослабление гайки натяжного ролика.
11. Откручиваем гайку, чтобы ремень был максимально свободен.
12. Снимаем ремень с сиденья.

    Снимите ослабленный ремень.

13. Если вы хотите снять натяжной ролик, открутите крепежный болт и снимите его с сиденья.

Установка нового ремня

1. Надеваем ремень на шкив коленвала.
2. Приступаем к натяжению двух ветвей ремня, сначала закрепляем на шкиве помпы, потом заводим за натяжным роликом.
3. Потом заводит его на распредвале.
4. Натягиваем ремень с помощью натяжного ролика, при этом фиксируем его специальным ключом. (Поворачиваем ролик против часовой стрелки).
5. Убедитесь, что все зубья ложатся точно на шестерни.
6. Затяните болт крепления шкива генератора и поверните коленчатый вал по часовой стрелке, поворачивая.
7. Следим, чтобы все метки совпадали и оставались на своих местах.

Видео о маркировке 8-ми клапанной Калины

Во время всех работ не закрывать капот и не запускать двигатель.Если все установлено правильно, то посторонних шумов и скрипов быть не должно. На хорошо натянутом приводе двигатель не должен ходить «волнами», то есть независимо от оборотов двигатель не должен отклоняться от стабильной работы … Если ремень слишком натянут, может возникнуть своего рода » гул »от натяжного ролика. Если это произошло, то ослабьте ролик и снова все зафиксируйте. После завершения всех работ замените ремень и кожух двигателя.

выводы

Не откладывайте замену ремня ГРМ и ролика, так как несвоевременная замена может привести к плачевным последствиям.Как видно из статьи, заменить ремкомплект ГРМ достаточно просто и справиться с этим самостоятельно, не прибегая к помощи извне. Также стоит ответственно подойти к выбору запчастей, так как от этого зависит работа силового агрегата и ресурс производства.

Видео о том, как оборвался ремень ГРМ на Калине и что делать в такой ситуации?

Двигатели ВАЗ-21116, ВАЗ-11186 комплектуются ремнями Gates. Гарантия

— 120 000 км при заявленном ресурсе 200 000 км.Но производитель советует менять ремни ГРМ, в целях профилактики, через

.

75000 км из-за обрыва ремня приводит к поломке поршня и клапана.

Для замены ремня ГРМ и натяжного ролика двигателей ВАЗ-21116, ВАЗ-11186 возьмите торцевой ключ «10», накидной ключ «17», ключ для поворота натяжного ролика и отвертку.

3. Закрепив машину, снимите правое переднее колесо.

4., снимите верхнюю часть передней крышки ГРМ.

5. Ослабьте затяжку болта крепления натяжного ролика, поверните его, чтобы ослабить натяжение ремня (см. Пример на ВАЗ-21126, ВАЗ-21127).

6. Выкрутите болт крепления ведущего колеса генератора.

Примечание

ремни для ворот

7. Снимите ведущее колесо генератора с коленчатого вала.

8. Выкрутите 3 болта крепления нижней части передней крышки привода ГРМ.

9. Снимите крышку.

10. Снимите ведущее колесо генератора с коленчатого вала.

11. Закрепите ремень привода ГРМ в порядке, обратном снятию. Заблокируйте ведущее колесо генератора.

12. Для замены натяжного шкива отверните болт крепления натяжного шкива, ослабьте его.

13. Зафиксируйте новый ролик в порядке, обратном снятию.

Для замены ремня ГРМ и натяжного ролика двигателей ВАЗ-21126, ВАЗ-21127 возьмите инструменты для снятия ремня привода генератора и передней крышки ремня ГРМ, ключ гаечный на 17 дюймов, ключ на 15 дюймов, гаечный ключ. для поворота натяжного ролика отверткой.

1. Отсоедините провод от минусовой клеммы аккумуляторной батареи.

2. Отстегните ремень привода генератора.

3. Зафиксируйте поршень 1-го цилиндра в положении ВМТ.

4. Ослабьте натяжение болта крепления натяжного ролика, поверните его, чтобы ослабить натяжение ремня.

5. Отсоедините ремень от колеса распределительного вала, промежуточного ролика, шестерни водяного насоса.

6. Выкрутите болт крепления, ослабьте ведущее колесо генератора.

Примечание

Отвинтить болт крепления ведущего колеса генератора, зафиксировать коленчатый вал от проворачивания. Для машин с механической коробкой передач снимите заглушку в картере сцепления, воспользуйтесь отверткой, чтобы коленчатый вал не проворачивался за зубчатую поверхность кольца маховика.

Используйте другой метод, затормозите стояночный тормоз на высшей передаче таким образом, чтобы защитить коленчатый вал от проворачивания.

Для машин с автоматической коробкой передач: удерживайте коленчатый вал за гайку крепления гидротрансформатора, которая станет доступной после снятия переднего щитка.

7. Снимите шайбу с ведущего колеса ремня газораспределительного механизма.

8. Отсоедините ремень газораспределительного механизма от шестерни распредвала.

9. Закрепите ремень привода ГРМ в порядке, обратном снятию.

10. Затем выполните начальную настройку натяжного ролика. Для этого пролистайте влево …

11. Пока прорезь на внешнем диске не соединится с выступом на внутренней втулке натяжного ролика.

12. Для замены ролика перед фиксацией ремня отверните крепежный болт, ослабьте ролик.

13. Зафиксируйте новый ролик в порядке, обратном снятию. Маркированный роликовый диск должен быть снаружи.

14. Выполните начальную настройку натяжного ролика

.

Рекомендуется проверять ремень ГРМ каждые 15-20 тысяч километров. Обрыв ремня на 8-клапанной Калине не смертельный, клапана останутся целыми, а на 16-клапанной погнет. Поэтому за ремнем ГРМ необходимо следить и своевременно заменять на новый (его ресурс от 50 до 80 000 километров).Процесс замены ремня ГРМ практически одинаков как для 8-ми, так и для 16-ти клапанных двигателей.

Для начала нужно снять пластиковую защиту ремня ГРМ, которая крепится на 3-х болтах.

Теперь нужно снять правое переднее колесо. У вас будет доступ к правому моторному щиту. Открутите 2 винта, на которых он крепится, и потяните вниз. Теперь мы можем добраться до шкива на коленчатом валу.

Перед этим нужно, прокручивая коленвал, установить обе звезды (коленвал и распредвал) по меткам:

Чтобы открутить маховик, нужно остановить коленвал.Со стороны сцепления у двигателя есть специальное смотровое окошко, через которое виден маховик. Снимаем резинку и фиксируем мощной отверткой. Для этого вам понадобится помощник.

Шкив может быть очень тугим, поэтому не удивляйтесь, если он не выкручивается.

Затем нужно снять ремень генератора.

Снимаем шкив, снимаем старый ремень. Для этого нужно открутить натяжной ролик и максимально освободить ремень. А теперь ВНИМАНИЕ! Убедитесь, что шестерни не отклоняются от отметок.

Начинаем одевать новый ремень с шестерни коленвала. Затем натягиваем на шестерню распредвала с правой стороны. Мы все время следим за отметками. Далее продеваем ремень через ролик и натягиваем на помпу.

Натягиваем ремень ГРМ роликом. Для этого я использовал самодельный гаечный ключ из стальной проволоки (2-3 мм):

Ремень необходимо натянуть так, чтобы его можно было повернуть на 90 градусов, но не больше и не меньше. После растяжки проворачиваем коленвал на 2-3 оборота и еще раз смотрим, не потерялись ли отметки.Если они потерялись, то снимаем и заново все выставляем.

Собираем в обратной последовательности.

Замена ремня ГРМ и ролика на 8-клапанном моторе

Как и обещал, начинаю писать темы по ремонту и обслуживанию двигателей. Это касается пока только 8-клапанного двигателя 1.6, так как 16-клапанные сложно достать, да и стоят они больших денег. В целом все работы показаны на примере восьмицилиндрового мотора, который по своей конструкции мало чем отличается от Калины.

Итак, для замены ремня ГРМ на Калине 8-кл нам понадобится следующий инструмент:

• Головка с храповым механизмом на 10 или обычный гаечный ключ
• Ключ рожковый или накидный 17
• Отвертка плоская с широким лезвием
• Ключ специальный для натяжения ролика ГРМ

Инструкция по снятию и установке ремня ГРМ на Лада Калина

Первым делом снимите ремень генератора. а затем откручиваем три болта крепления боковой крышки двигателя, под которой находится весь механизм ГРМ:

И удалите, чтобы он нам больше не мешал:

Далее необходимо выполнить такую ​​процедуру как: Установка ГРМ и коленвала по меткам.Тогда вы можете продолжить. Ослабьте гайку натяжного ролика и поверните ролик так, чтобы ремень ГРМ ослабился:

Когда ремень ослаблен, его можно снять со звездочки распределительного вала, ролика и ведущей шестерни водяного насоса (помпы):

Но на данный момент снять его полностью не удастся, так как снизу он заблокирован шкивом привода генератора, который необходимо открутить. Для большего удобства можно снять переднее правое колесо, предварительно приподняв машину домкратом.Это обеспечит лучший доступ к гайке шкива.

Теперь хочу обратить ваше внимание на то, что на фото ниже восьмёрка версия, а на Калине она совсем другая. Но суть снятия остается прежней: необходимо не допустить проворачивания коленвала и в этот момент открутить болт. Можно заблокировать коленвал толстой плоской отверткой, вставив ее конец в окошко картера сцепления (там, где вы видели отметку на маховике).

Откручиваем болт до конца вручную, как показано на фото ниже:

И снимаем шкив с коленвала Калины:

Но теперь можно полностью снять ремень ГРМ, так как его больше ничто не держит:

Натяжной ролик, ремень также лучше менять одновременно.Достаточно открутить гайку ее крепления и снять со шпильки, как показано на фото ниже:

Обратите внимание, что под роликом находится толстая шайба, она наглядно показана ниже:

При установке сначала вставьте его в натяжной ролик, и только потом ролик можно установить на свое место:

Прошу не обращать особого внимания на видео, показанное на фото, так как я совершенно не знаю его происхождение.Обычно они другого типа с двумя отверстиями для натяжения под специальный ключ. А эта очень странная, и, видимо, совсем не из этой машины, так как надевать на нее ремень — кошмар! Итак, идем дальше!

Теперь можно установить новый ремень ГРМ: Для этого сначала надеваем снизу на шестерню коленчатого вала, потом сразу на звезду распредвала, чтобы протянуть большую ветку:

На этом этапе убедитесь, что шестерня коленчатого вала не вращается без звездочки распределительного вала, иначе установочные метки сломаются, и вам придется их снова установить.Хотя это несложно, не стоит тратить время зря. Затем можно надеть ремень с другого конца на шестерню помпы и натяжной ролик. Внимательно посмотрите, чтобы все зубья плотно прилегали к шестерням, и затяните ролик до необходимого уровня, вставив в отверстия специальный ключ.

Хорошо натянутый ремень при работающем двигателе, не должен ходить волнами, как это часто бывает. То есть на высоких и низких оборотах большая ветка не должна отклоняться от прямой. Но при этом тащить его нельзя.Обычно при чрезмерном растяжении появляется характерный звук: гудение от валика. В этом случае слегка ослабьте ремень.

http://ladakalinablog.ru

Проверяем состояние и регулируем натяжение ремня ГРМ на холодном двигателе (15–35 ° С). Снимите крышку верхнего привода, чтобы осмотреть ремень. В этом случае для удобства лучше снять бачок омывателя стекла.

На автомобиле с механической коробкой передач включите пятую передачу, прокатите машину (или подвесьте правое переднее колесо и поверните колесо по часовой стрелке).Осматриваем ремень ГРМ. На автомобиле с автоматической коробкой передач для проверки ремня снимите правое переднее колесо и правый брызговик моторного отсека.

Поверхность зубчатой ​​части ремня не должна иметь складок, трещин, подрезов зубцов и отслоений резины от тканевого каркаса. На нижней стороне ремня не должно быть следов износа, оголенных шнуров и следов горения. Торцевые поверхности ремня не должны расслаиваться или истираться. При обнаружении дефектов или значительного несоответствия элементов управления натяжением ремня (см. Ниже) ремень необходимо заменить.Также следует сменить ремень, если на нем обнаружены следы. моторное масло (перед установкой нового ремня необходимо устранить причину попадания масла на ремень), при замене одного из роликов или насоса охлаждающей жидкости.

Внимание! При выходе из строя ремня ГРМ (когда зубья порезаны или срезаны) может произойти контакт между клапанами и поршнями из-за несоответствия относительного углового положения коленчатого и распределительных валов … Как следствие, это приводит к дорогостоящему двигателю. ремонт.

Проверка натяжения ремня.Для этого поверните коленчатый вал (см. Выше) по часовой стрелке …

При нормальном натяжении ремня и с условием совпадения меток на шкивах …

Если ремень в нормальном состоянии, но есть небольшой несоответствие выемки и выступа на натяжном ролике (не более половины ширины выступа), необходимо отрегулировать натяжение ремня. Для этого…

Чтобы натянуть ремень, поверните натяжной ролик против часовой стрелки, а чтобы ослабить его по часовой стрелке.Для этого вставьте специальный ключ в виде двух стержней Ø4 мм, закрепленных на основании ключа, в пазы внешнего диска ролика (расстояние между стержнями 18 мм). Этот ключ используется для регулировки ремня ГРМ всех переднеприводных автомобилей ВАЗ.

Натягиваем ремень до совпадения выреза внешнего диска с его прямоугольным выступом внутренней втулки и затягиваем болт крепления ролика моментом 34–41 Нм.

Внимание! Чрезмерное натяжение ремня сокращает срок службы как самого ремня, так и насоса охлаждающей жидкости, холостых и направляющих роликовых подшипников.Недостаточное натяжение ремня также приводит к его преждевременному выходу из строя, что может вызвать нарушение фаз газораспределения и, как следствие, привести к контакту поршней с клапанами и дорогостоящему ремонту двигателя.

Проверяем коленвал на два оборота до совмещения меток на шкивах распредвалов с выемками на задней крышке привода ГРМ и проверяем, совпадает ли вырез внешнего диска натяжного ролика с прямоугольным выступом его внутренней втулки . При необходимости повторите регулировку натяжения ремня.При обнаружении дефектов ремня или значительном несовпадении положения выреза внешнего диска натяжного ролика относительно прямоугольного выступа его внутренней втулки (более чем на половину ширины выступа) ремень следует заменить.

Для автомобиля с автоматической коробкой передач возможен только второй вариант. Болт крепления шкива затягивается с большим моментом (105–110 Н · м), поэтому при откручивании используйте рычаг.

Проверяем совпадение меток.

Для удобства последующей сборки фиксируем шкивы распредвалов.

С помощью гаечного ключа на 15 ослабьте крепежный болт натяжного ролика …

Замена ремня ГРМ на ВАЗ-2114: особенности работы

При поломке или плановом ремонте требуется замена ремня ГРМ на ВАЗ-2114. Самостоятельно эта работа может производиться как на двигателях V8, так и на V16. Последний отличается тем, что ремень имеет немного большую длину и приводит в действие сразу два распредвала.Конструкция клапанов вдвое больше. Поэтому с одним распредвалом не обойтись. Вы должны использовать дополнительный привод. Но это значительно усложняет конструкцию.

Что произойдет, если ремень порвется?

Обрыв ремня ГРМ — одно из ужасных явлений, которые могут произойти. Но на одних двигателях это проходит бесследно, а на других требуется капитальный или частичный ремонт головки или блока двигателя. На моторах объемом 1,5 и 1,6 л ремень обрывается практически полностью.Если есть на поршнях втулка — выемки размером с тарелку клапана, то после обрыва мотор не развалится.

При замене ремня ГРМ на ВАЗ-2114 (8 клапанов) следить за нормальным натяжением. В этом случае работа всего механизма будет максимально эффективной и долговечной.

В конструкции есть несколько элементов, которые также следует заменять при ремонте — помпа и ролики. А в моторах V16 используются два ролика различной конструкции. Насос меняется чуть реже — примерно каждые 80-90 тыс. Км пробега.Замена планируемого ремня проводится с интервалом 50-60 тыс. Км.

Инструменты и принадлежности для замены ремня

Для того, чтобы произвести замену, вам потребуются такие инструменты, как:

1. Домкрат.
2. Противооткатные упоры.
3. Ключи на «10», «13», «17», «19».
4. «Вилка» для натяжения ремня.
5. Комплект ремня и роликов.

При покупке нового ремня обращайте внимание на его состояние — на нем не должно быть порезов и трещин.Если есть повреждения, то откажитесь от покупки такой вещи. Если ремонт происходит в «полевых» условиях, то вместо колодок можно использовать что угодно: куски кирпича, камни. Но в любом случае с правой стороны автомобиля нужно будет приподнять и снять колесо.

Какие трудности ждут?

Самое главное, что иногда очень сложно открутить болт шкива коленвала. Сделать это можно несколькими способами:

1. Установите автомобиль на ручной тормоз и включите первую скорость.Под задние колеса необходимо поставить упоры и попытаться оторвать болт гаечным ключом или торцевой головкой. Автомобиль должен стоять на месте.
2. Снимите правое колесо (переднее) и снимите подъемную часть автомобиля на домкрате. Затем вы должны выжать педаль тормоза до упора, чтобы диск и ступица остановились. Аналогично гаечным ключом или головкой на «19» закручиваем болт.

Не ставьте на резьбу болтов герметики или зажимы. Если затянуть болт с правильным моментом, он никогда не выйдет.

Снятие ремня

Перед тем, как приступить к замене ремня ГРМ на ВАЗ-2114 (фото он приведено в статье), необходимо снять старый. Для этого:

1. Выкрутить любой из ходов болта крепления шкива на коленчатом валу. При необходимости снимите защиту, чтобы она не мешала.
2. Закручиваем ключом на «10» 3 болта, которыми крепится защитный кожух из пластика.
3. Ослабить натяжение ремня генератора. Для этого используйте ключ на «13», чтобы прокрутить гайку на кронштейне.
4. Полностью снимите ремень генератора.
5. Снимите шкив привода генератора, после чего откроется доступ к ремню ГРМ.
6. Ключ «17» закручивается гайкой, фиксирующей натяжной ролик. Если работа ведется на моторе V16, то нужно снимать и второе видео.

На этом разборку можно считать завершенной. Ремень привода газораспределительного механизма снимается без труда. Обратите внимание, есть ли утечки антифриза в области насоса.Если они есть, замените жидкостной насос.

Установка ремня ГРМ

Перед установкой нового ремня нужно установить все шкивы по меткам:

1. На распредвале есть метка, ее нужно совместить с выступом на планке, установленной на блоке и ГБЦ.
2. На маховике также есть отметка, совмещенная с прорезью на планке. Вы можете увидеть элемент и корону, вытащив резиновую пробку.
3. На шкиве коленчатого вала тоже есть отметка — его нужно поставить в крайнее верхнее положение.Это «грубая» регулировка положения коленчатого вала.

После того, как все валы выставлены на метки, можно переходить к установке ремня:

1. Зафиксируйте положение коленчатого вала с помощью отвертки. Установите его в отверстие так, чтобы он вошел между зубцами коронки.
2. Снимите ремень со шкива коленчатого вала.
3. Установите новый ролик и протяните на нем ремень и помпу.
4. Сначала наденьте на шкив распредвала ту часть ремня, которая находится ближе к генератору.
5. Не допускать проворачивания валов, натянуть ремень ГРМ и зафиксировать его положение гайкой.

На этом замена ремня ГРМ на ВАЗ-2114. Своими руками все работы выполняются за 15-20 минут, при наличии навыков и опыта. После установки ременной передачи обязательно проверьте натяжение и совпадение всех меток на шкивах.

Признаки замены ремня ГРМ ВАЗ 2114. Последствия обрыва ремня бревна

На этапе эксплуатации автомобиля наступает момент замены ремня ГРМ на инжектор ВАЗ 2114 в связи с возможными поломками, связанными с истечением срока эксплуатации или его дефектами.Ремень ГРМ представляет собой резиновое изделие, выполненное в виде кольца с характерными прорезями по внутреннему кругу, используется для синхронной работы валов: коленчатого и распределительного.

Когда нужна замена и что для этого нужно

В период амортизации ремень газораспределительного механизма начинает вылезать, ломаться или скользить. Проявление поломки при работе двигателя приводит к тому, что он тупой и запустить его невозможно.При эксплуатации ВАЗ 2114 с двигателем, оборудованным устройством впрыска для подачи топлива, индикатор, информирующий об ошибке датчика фаз на панели приборов.

Если на автомобиле установлен силовой агрегат объемом 1,5 литра, 8-ми клапанный, то для самого ремонта потребуется лишь покупка и замена ремня. В случае настройки двигателя 1,3 литра эта поломка приведет к выходу из строя всего газораспределительного механизма. Требуется капитальный ремонт. Замена ГРМ на ВАЗе должна проводиться после 45 тыс. Км эксплуатации автомобиля. Необходим постоянный контроль над механизмом профилактики. Последовательность действий следующая.

1. Покупка и замена натяжного ролика.
2. Устранить возможный люфт в насосе.
3. Смажьте механизм ролика.

При наличии несложного сантехнического инструмента замена ремня ГРМ возможна в домашних условиях. Список инструментов, необходимых при ремонте рассматриваемого узла.

1. Ключи гаечные 10, 13, 17,19;
2. Кейд ключ с трубкой.

Как заменить ремень ГРМ ВАЗ?

Установите автомобиль на горизонтальную площадку. После этого выжать ручник. Включаю 5 передачу на коробке. Снимите переднюю крышку, защищающую газораспределительный механизм, с помощью ключа на 10. Запомните расположение метки ГРМ ВАЗ 2114 и открутите крышки сбоку от крышки и одну спереди. Чтобы ослабить усилие натяжного ремня, необходимо прокрутить коленчатый вал в сторону против хода часовой стрелки до тех пор, пока метки ГРМ ВАЗ 2114 не переместятся на расстояние двух зубьев шестерни от уса задней крышки.

Сделайте демонтаж ремня генератора. Сняв шкив устройства, установите болт на место крепления. Верните рычаг переключателя коробки передач в нейтральное положение. Вращая коленчатый вал, следите за появлением метки ГРМ ВАЗ 2114 напротив центра маховика. Метка установки должна находиться на одной прямой линии с меткой, установленной на шкиве. Ослабив крепление гайки на ролике натяжного механизма, проводим синхронизацию ремня ГРМ.

Схема привода распредвала ВАЗ 2114

После этого установить новый ремень, натянуть его левой стороной ролика и надеть шкив помпы, затем шкив коленчатого вала. Натяжение осуществляется в направлении, противоположном ходу часов, с учетом предотвращения перегибов и перегибов. Затяните вал вперед и установите метки ГРМ ВАЗ 2114 на место до снятия ремня. Это должен делать сам. В случае непонимания сначала проведите весь технологический процесс.

Когда метки совпадают, откручиваем болт на коленвале Vale и устанавливаем шкив генератора на прежнее место. Проведите натяжение ремня с помощью ролика. С соблюдением мер безопасности довести двигатель до рабочего состояния. Через 2-3 минуты остановите его и проведите дополнительную регулировку натяжения ремня. Установите снятые ранее механизмы на место.

Процесс замены требует терпения, спокойствия, совершенства и желания набраться опыта ремонта.При их отсутствии обращаться в сервисные службы, где замена ГДМ Форсунка ВАЗ 2114 без учета стоимости запчастей обойдется в «круглую» сумму.

Приветствую вас друзья на сайте ремонта автомобилей своими руками. Ремень газораспределительного механизма — одна из важных частей автомобиля, без которой ваш двигатель просто не заводится.

Со временем ремень начинает рваться, скользить вместе с шестернями, а может и вовсе рваться. Поэтому своевременная замена ремня ГРМ ВАЗ 2114 просто необходима.

В общем, менять ремень ГРМ надо вовремя, как рекомендуют, через 40-45 тысяч километров, что бы не было вне дороги.

В каких случаях необходимо заменить ремень:

• Если пробег 40-45 тыс.
• Если на нем появились трещины.
• Волокна начинают взмахивать.
• Зубья шлифованные.
• При заклинивании натяжителя.
• С постоянным грохотом шестерни распредвала.

Инструкция по замене ремня ГРМ ВАЗ 2114

Откручиваем и снимаем крышку (кожух) ремня ГРМ, он крепится если не ошибаюсь на трех болтах под ключ на десять.

Ослабляем ремень генератора и снимаем вал с цензой вместе со шкивом, демпфером.

Выставляю верхнюю мертвую точку. Для этого увеличиваем двигатель по вращению. Совместим метки на шестернях распредвала с меткой его задней крышки.Кроме того, заодно можно заменить сальник распредвала, если есть утечки масла.

Также метка на шкиве календарного вала должна совпадать с меткой на крышке. Проверяем еще одну метку на маховике, она тоже должна совпадать. Для этого вытащите резиновую заглушку на крышке картера сцепления.

После этого отпускаем натяжной ролик его эксцентриком (со смещенным центром) чтобы не надо было полностью откручивать, снимаем ремень.

Если ролик шумит или имеет большой люфт, его также следует заменить, особенно если вы его не меняли.

Внимание! При установке нового ремня нельзя проворачивать двигатель и сдвигать ранее установленные метки.

Носим новую натяжку ремня с помощью ролика при его закручивании. Прокручиваем мотор вашего «Железного коня» на пару оборотов проверяем натяжение ремня.

Если все нормально с демпфером вместе с ремнем генератора и протянуть его.

Закрываем крышку газораспределительного механизма. Проверьте свою работу, если вы все сделали правильно, запустите двигатель, он должен запуститься без проблем.

На этом все наши работы завершены, теперь вы наверняка убедились, что можете поменять ремень своими руками, оплачивая только запчасти.

Ремень ГРМ в любом автомобиле выполняет функции связующего, синхронизируя работу распределителя и коленвала, что не исключение и ВАЗ 2114.В большинстве случаев замена ремня ГРМ на 2114 и других автомобилях строго регламентирована в руководстве по эксплуатации автомобиля, особенно на 8-ми клапанных двигателях. Однако не многие автомобилисты знают, что это именно этот предмет, а также где его искать.

Расположение ремня ГРМ на ВАЗ 2114

Обнаружить эту важную деталь абсолютно несложно, ведь при открытии капота автомобиля он сразу же разбегается. Этот ремень отличается от другой зубчатой ​​внутренней поверхности, а также проходит не только через распределительный и коленчатый вал, но и соединяет несколько вспомогательных деталей, из-за чего подвержен повышенному износу, поэтому своевременно заменяется.

Рано или поздно ремень ГРМ может начать «подниматься», скользить или начинать движение. Часто бывает так, что это связывает два звена вала непосредственно во время движения. В таких случаях машина глохнет и не заводится, а в инжекторных версиях 2114 на приборной панели загорается лампочка «Ошибки датчика PHA».

Последствия обрыва бревенчатой ​​ленты

Для автомобилей в комплектации с 1,5 л, двигателем с 8 клапанами, разрыв газораспределительного механизма не приведет к каким-либо катастрофическим последствиям.Однако устанавливались модели с 1,3 л. Двигатель, зазор может вызвать повреждение клапанов, что приведет к поломке всего двигателя.

Опытные автомобилисты и сотрудники различных автосервисов призывали замену ремня ГРМ проводить не позднее 30-45 тысяч километров пробега.

Однако, как показывает практика, за состоянием этой детали в ВАЗе нужно следить особенно тщательно, а также заменять ее раньше, чем она успела прийти в необоснованное состояние.

Инструкция по замене ремня ГРМ на ВАЗ 2114 8 клапанов

Итак, вы впервые столкнулись с этой проблемой, и деталь пришла в неприличное состояние или вообще вывалилась. Чтобы замена прошла успешно, совершенно не обязательно обращаться в автосервис, потому что это трудоемко, но вполне осуществимо и самостоятельно. Замена ремня ГРМ в ВАЗ модели 2114 должна производиться, следуя приведенной ниже инструкции.

Как снять ремень ГРМ

Как правильно носить новый ремень ГРМ

1. Новый ремень необходимо надеть на шкив распредвала, после чего чешутся обе его ветви;
2. Не растянутая часть (левая) ПНРД запустить ролик и надеть его на шкив насосов и коленчатый вал, после чего нужно повернуть ролик против часовой стрелки, пока ремень не будет полностью натянут;
3. Коленчатый вал проверяется по 1.5-2 оборотов, после чего нужно проверить, что метки находятся посередине. Если метки не совпали, ремень необходимо снять, и всю процедуру повторять до тех пор, пока они не станут параллельны друг другу по среднему значению;
4. Откручиваем болт коленвала и ставим шкив генератора на место, после чего затягиваем болтом. Поворачивая ролик против часовой стрелки, натяните ремень и наденьте ремень привода генератора;
5. Далее следует запустить двигатель и убедиться в правильности проделанной работы.Кроме того, по звуку можно понять, нужно ли ослабить пояс или растянуть его.

Самое интересное

Ремень ГРМ на ВАЗ 2114 рано или поздно может подойти. Он начнет скользить или мчаться. Если он сломается во время движения, то машина глохнет и больше не заводится. Если ВАЗ 2114 с инжекторным мотором, то при обрыве ремня ГРМ на панели выйдет «ошибка датчика фазы».

В общем, лучше внимательно следить за своим состоянием и успеть измениться раньше, чем это будет скучно.

Какие последствия для ВАЗ 2114, если обрыв ремня ГРМ?

Если на машине установлен двигатель объемом 1,5 литра с 8 клапанами, то обрыв в принципе ни к чему страшному не приведет.

Но если двигатель 1,3 л, то клапан стучать можно. А это приведет к капремонту мотора.

1. Если пришло время его менять, лучше с ним поменять натяжной ролик.

2. Перед тем, как надеть новую, нужно проверить, есть ли смазка в ролике, люфт или свободное вращение в помпе.

Если нет смазки, смажьте ролик с обеих сторон.

Если вы обнаружили люфт или свободное вращение на насосе, то его необходимо заменить. Потому что, когда вы кладете новый ремень, другая нагрузка повлияет на ее снаряжение. Из-за этого может заклинивать.

3. Если ремень ГРМ был заменен на ремень ВАЗ 2114 при работе мотора идет свист (пока вы уверены, что с помпой и роликом все в порядке), то ослабьте его натяжение.

Подробные инструкции по замене

1.Поставьте машину на стояночный тормоз.

2. Включите 4 или 5 передачу.

3. Снимите переднюю крышку зубчатого ремня.

4. Ослабьте натяжение ремня привода генератора, затем снимите его.

5. Также снять шкив привода генератора на коленчатом валу. Только болт, который его крепит, поставил на место.

6. Установите рычаг в нейтральное положение.

7. Проверните коленчатый вал по часовой стрелке, глядя в люк корпуса сцепления.Там вы увидите маховик и этикетку на нем. Когда эта метка достигнет среднего деления шкалы, прекратите проворачивать коленчатый вал.

8. Убедитесь, что метка на шкиве распределительного вала расположена напротив метки установки, расположенной на задней защитной крышке.

9. Немного открутите гайку, снимающую натяжной ролик.

10. С помощью ролика ослабьте ремень привода ГРМ, чтобы его можно было легко снять. После удалите его.

11. Наденьте новый распредвал на шкив и потяните за обе его ветви.

12. Достаньте левую часть натяжного ролика и наденьте ее на шкив помпы. После шкива коленвала. Теперь дайте растяжку роликом, поворачивая его против часовой стрелки. Следите за тем, чтобы на поясе не было резкого удлинения.

13. Проверните коленчатый вал на два оборота и проверьте, чтобы метки находились в том же положении, как описано в пунктах 7 и 8.

Если метки не совпадают, то проделайте все заново, начиная с первого пункта.

14.Откручиваем болт коленвала и ставим шкив генератора на место. После закрепите его болтом. Затяжка болта должна быть 102,9 нм или 10,5 кгс

15. С помощью ролика натянуть ремень ГРМ на ВАЗ 2114 как вам кажется нормальным, и натянуть ремень привода генератора. Его напряжение тоже нужно скорректировать.

После можно запустить двигатель и проверить свою работу. Так вы сможете понять, что вам нужно: ослабить или потянуть РГМ. После нескольких проверок вы добьетесь идеального натяжения.

Комментарии:

22.01.2014 15:48:24

Обрыв ремня ГРМ на ВАЗ 2114 1.5 л. 8 клапанов, заменил, все поставил на бирки. Машина завелась с пола розового цвета, но почему-то жидкость вытекает из глушителя, до этого было не так. Что бы это могло быть?

Майкл

02.02.2014 11:10:28

Если охлаждающая жидкость не уходит, то это нормальная работа форсунки. Сжигание топлива — это окисление. На холодном двигателе всегда будет влага.

13-07-2014, 15:06:47

Почему на 1,5 8 клапан после обрыва ремня не греет клапан, а на 1.3-х или 16-ти клапанные двигатели это давит?

30.07.2014 08:38:37

Конденсат — нормальное явление.

13-08-2014, 12:56

Думаю поменять ремень, ролик, помпу и тосол одновременно! Пробег 28 тыс. Я второй хозяин. Думаю, первый прокатился, зараза, поэтому я ему не верю!

Василий

27.09.2014 11:02:03

Я ем тайминги. Сдвигается на 3-5 мм к двигателю и естестественно его съедает. Есть новая помпа, натяжной ролик.В чем проблема?

07-02-2015, 19:22:09

Поменял ремень ГРМ на инжектор 2114, машина теперь не заводится, что могло быть?

2015-06-12 13:39:48

Чтобы проверить налитый пробег или нет, нужно нажать на кнопку на панели приборов под цифрой 200 на спидометре и включить зажигание. Стрелки должны трижды с самого начала начать раскачиваться и на бегу будут все восьмерки, если пробега нет. А если смотреть, то разные номера.

андрей

21-08-2015 19:26:23

Иван, ты просто не правильно поставил зажигание. Есть метки, на которые нужно выставить либо соблюдая мертвую точку поршня 1

.

Признаки необходимости замены ремня ГРМ. Последствия несвоевременной замены. Советы по замене ремня и подробная пошаговая инструкция — вы можете узнать из этой статьи. А про замену самого ремня ГРМ или обратитесь в мастерскую, решать вам.

На автомобиле ВАЗ 2114, как и в любом другом, рано и поздно можно начать прятать ремень ГРМ.

В итоге потихоньку начну скользить и в итоге окончательно лопнет.

Если он ломается во время движения, автомобиль, скорее всего, достаточно тянет, как если бы вы переключили передачу с 4-5 на 1 и выполнили торможение двигателем, а он не заводится.

В случае оснащения бортовым компьютером на нем появляется «Ошибка датчика ошибки».

Что бы такая ситуация возникла вдруг, за ремнем нужно постоянно следить.

Ремень ГРМ меняют при эксплуатации каждые 50 тыс. Км, а по совету профессионалов — через 40.

1,5 литра, 8 клапанный Двигатель Критично при распиловке ничего не бывает, а вот при оснащении авто силовым агрегатом на 1,3 литра может погнуться клапан.

Было бы очень грустно, потому что случившееся повлекло бы за собой выполнение очень дорогих работ, если бы вообще не капитальный ремонт двигателя.

При необходимости или по срокам замены ремня ГРМ замена натяжного ролика ремня будет бесполезна.

Перед установкой нового ремня проверьте состояние натяжного ролика или лучше его заменить, также проверьте наличие свободного вращения или люфта в водяном насосе (помпе).

Если после установки нового ремня послышался свист, проверьте еще раз его натяжение, если с ним все в порядке, помпа требует замены. Ведь после установки нового ремня нагрузка на шестерни переключается, а значит, насос может заклинивать.

Важно, следуйте добрым советам При замене ремня ГРМ поменяйте натяжной ролик и водяной насос (ПОМПУ).

Пошаговая инструкция по замене ремня ГРМ

1. Поставим автомобиль в удобное для вас место, установив стояночный тормоз.

1. Включить четвертую передачу.

1. Ключом на 10 откручиваем три болта крепления крышки ремня ГРМ. Один с торца, два других слева от крышки, сверху и снизу.

1. Ослабляем растяжку генератора и затем демонтируем его вместе с его шкивом.

1. Ставим машину на «нейтраль» и начинаем прокручивать коленвал по часовой стрелке, одновременно заглядывая в люк картера сцепления, следим за маховиком там.Когда этикетка будет на нем, прежде чем делить шкалу, расположенную посередине, остановите действие.

1. Осуществляем правильность установки шильдика на распредвал и крышку багажника.

1. Используя натяжной ролик, нужно легко подтянуть ремень ГРМ, а затем снять его. Сразу надену новую.

1. Приносим часть нового ремня для натяжного ролика и одеваем на шкив помпы. Рядом со шкивом коленвала.Теперь растяните тем же валиком.

1. Проверяем коленвал еще раз на два полных оборота и еще раз сравниваем правильность всех вытяжек. Если они не совпали, начинаем все по новой.

1. «Реализуем» на родине шкив генератора и закрепляем.

1. Еще раз подтягиваем натяжной ролик и проверяем уровень натяжения ремня ГРМ. Далее ставим на место ремень генератора и натягиваем его с необходимым усилием.

1. Привозим машину и проводим необходимые регулировки (если есть).

Ремень ГРМ должен иметь строго определенное натяжение.

№

При недостаточном натяжении может биться кожух или проскакивать зубья, что может привести к нарушению фаз газораспределения.

Чем грозит не правильное натяжение ремня ГРМ двигателя на ВАЗ-2114?

Обратите внимание на зазор от ремня до двигателя, он неровный

При значительном смещении пояса можно наблюдать картину, похожую на его полный обрыв.Поэтому необходимо уделять серьезное внимание правильному натяжению ремня ГРМ, как в процессе эксплуатации автомобиля, так и в процессе эксплуатации. Вы можете сделать это самостоятельно, но будьте осторожны и обязательно следуйте приведенным ниже инструкциям.

Правильное натяжение (порядок и процесс)

Перед тем, как приступить к натяжению ремня ГРМ, необходимо после работы на холостом ходу на нейтральной передаче заглушить двигатель. В этом случае коленчатый вал двигателя остановится в положении, когда все силы, действующие на него, будут уравновешены.Теперь приступим к растяжке.

Видео замена и лента ремня ГРМ на ВАЗ-2114

выводов

Неправильное натяжение ремня ГРМ приведет к его ускоренному износу.

Ускоренный износ ремня из-за неправильной затяжки.

Двигатель на ВАЗ-2114 при обрыве ремня ГРМ, но все же есть риск встать ночью в темном поле в нашей большой стране. Нам повезет, если ремень оборвется дома или на работе, а не в длительной поездке.Чтобы этого не произошло, нужен ремень ГРМ, как мы писали выше!

Для выполнения этих работ вам понадобится ключ для натяжения ремня ГРМ.

а) Вам необходимо снять заглушку в верхней части картера сцепления.

б) В этом окне поверните отвертку с отверткой для зубьев винта

Перед совмещением метки на шкиве распределительного вала и задней части задней крышки ремня ГРМ.

При этом метка на маховике должна совмещаться с центром шкалы.

Если взаимное положение коленчатого вала и КРУ нарушено, то провернуть коленчатый вал до совмещения метки с центром шкалы. Ослабьте натяжение ремня и снимите его со шкива распределительного вала. Проверните распределительный вал до того, как совместите метку на его шкиве с выступом на задней крышке. Не меняя взаимного положения валов, наденьте планку на участок распредвала и отрегулируйте натяжение ремня.

7. Ключом на 17 мм ослабить гайку крепления натяжного ролика.

8. Выведя ролик с помощью специального ключа, отрегулируйте натяжение ремня и, удерживая ролик в этом положении, затяните гайку его крепления.

9. Проверьте натяжение ремня (см. Выше) и при необходимости повторите регулировку.

10. Окончательно затягиваем гайку крепления ролика моментом 33,2-41,2

11. Устанавливаем переднюю крышку ремня и затягиваем болты ее крепления.

Ремень газораспределительного механизма — часть силового агрегата автомобиля, обеспечивающая синхронизацию коленчатого и распределительного валов, а также работу клапана регулирования в сочетании с поршневой группой действия.

Ремень ГРМ поворачивает распределительный вал со скоростью, равной 50% от частоты вращения коленчатого вала.

Ошибка синхронизации может привести к серьезным последствиям для работы силового агрегата в целом. Особо важна надежная работа Ремень в двигателях, в которых клапанная и поршневая группа собраны в один блок.

Синхронизируя работу распредвала и коленчатого вала в тандеме, ремень ГРМ не допускает поршней и клапанов, но при разрезании ремня поршень может удариться об открытый клапан и деформировать его.В таких случаях может потребоваться капитальный ремонт двигателя.

Как правило, в инструкции по эксплуатации автопроизводители указывают строго регламентированные сроки ГРМ ремня ГРМ, но не каждый водитель следует этим инструкциям, а некоторые вообще не представляют, где он находится и что это за ремень выглядит как.

Ремень ГРМ найти несложно — достаточно только заглянуть под капот. Ремень представляет собой замкнутое резиновое кольцо определенного диаметра с внутренней выемкой. Ремень изготовлен из сверхпрочной резины, поэтому он не имеет смысла и не подвержен коррозии. Однако, как и любая деталь, ремень со временем изнашивается, и в результате постоянного трения о шкив может порваться. При выборе нового ремня следует избегать покупки контрафактного товара, так как некачественный ремень может внезапно оборваться, что приведет к выводу мотора.

Современные автомобильные двигатели обладают высоким крутящим моментом, поэтому разрыв ремня газораспределительного механизма практически неизбежно приводит к поломке или деформации клапанов и серьезным повреждениям элементов поршневой группы.Отметим, что некоторые автопроизводители при разработке двигателей предусматривают риск поломки ГДМ и устанавливают защитные механизмы, предохраняющие силовой агрегат от поломок.

Из всего вышесказанного следует, что во избежание неприятностей следует не только производить замену ремня ГРМ указанному изготовителем производителем, но и регулярно проводить его визуальный осмотр. При смене трещин, повреждений и выручки ремень следует немедленно заменить его самостоятельно или обратиться за помощью в сервисный центр.

Через сколько поменять ремень ГРМ

ГРМ зависит от марки автомобиля, а информация о его эксплуатационном ресурсе обычно направлена ​​на техническую документацию. Специалисты рекомендуют замену ремня на отечественных автомобилях При пробеге 50 тысяч километров. В случае приобретения автомобиля, который был в эксплуатации, рекомендуется внимательно осмотреть ремень ГРМ на предмет выявления признаков износа. Даже если ремень не провисает, но на его поверхности заметны микротрещины, рекомендуется его заменить.

Следует отметить, что появление микротрещин не грозит немедленным выходом из строя ремня, так как ГРМ является достаточным запасом прочности, рассчитан на длительные ударные нагрузки, но его ослабление отрицательно сказывается на динамике ремня. машина — мотор тяжелее заводится и начинает работать обычный шум.

Помимо обычных зубчатых ремней на рынке представлены усиленные деревянные ремни с металлическим поясом. Стоимость их несколько выше, но эксплуатационный ресурс металлизированных лент на 30% превышает срок службы обычных.

При замене ремня ГРМ обратите внимание на то, что производители рекомендуют одновременно с этой операцией производить замену роликов, натяжителей и даже водяного насоса. Определить визуально степень износа этих деталей непросто, да и процесс замены каждой детали по отдельности трудоемок, поэтому оптимальный вариант — поменять все в комплексе.

Замена ремня ГРМ ВАЗ 2114 8 клапанов

Любой автовладелец рано или поздно обнаруживает, что ремень ГРМ на его машине износился или, что еще хуже, оборвался.Для замены этой детали не обязательно обращаться за помощью к специалистам автосервиса, а при наличии минимальных навыков ремонта автомобиля эту довольно трудоемкую, но вполне доступную операцию можно осуществить самостоятельно.

Для начала нужно провести подготовительные мероприятия и удалить все, что может помешать ремонту. Итак, коленчатый вал следует установить в положение верхней мертвой точки первого цилиндра. Сделать это можно с помощью стартовой ручки.Совместив метки на шкиве, коленвале и метки на ремне, можно приступить непосредственно к замене ремня ГРМ, выполнив следующие операции:

• поставить автомобиль на ручной тормоз и переключить рычаг переднего переключения передач;
• снимите защитный кожух ремня ГРМ, ослабьте гайку натяжения приводного ремня и снимите ее;
• Осторожно снимаем шкив коленчатого вала генератора актёра, не откручивая болт крепления. По завершении переведите рычаг коробки передач в нейтральное положение;
• медленно прокручивая коленчатый вал по часовой стрелке, следите за положением маховика и меток, которые видны в пазу сцепления.Прокручивайте маховик до тех пор, пока этикетка не будет стоять параллельно средней шкале;
• Убедившись, что этикетка находилась в параллельном положении относительно рисунка, нанесенного на заднюю крышку, следует открутить гайку натяжного ролика, ослабив ремень ГРМ. После этого износостойкий ремень легко снимается со шкива распределительного вала.
• новый ремень соответствующего диаметра надеть на шкив распределительного вала и натянуть его ветви;
• ослаблен, левую часть ремня газораспределительного механизма нужно осторожно завести за ролик и натянуть на шкив помпы и коленчатого вала.После этого необходимо прокрутить ролик по часовой стрелке до достижения полного натяжения ГРМ;
• Медленно проворачивая коленвал на полтора-два оборота до совмещения меток посередине. В том случае, если совместить не удалось, ремень необходимо снять и повторять процедуру до тех пор, пока метки не выровняются в среднем положении;
• откручиваем болт коленвала, устанавливаем шкив генератора и фиксируем болтом.Промыв ролик в направлении против часовой стрелки, натянуть ремень ГРМ и установить ремень привода генератора;
• По окончании указанных операций двигатель должен быть запущен и произведена оценка качества замены. По звуку двигателя двигателя можно понять, правильно ли установлен ремень ГРМ. При необходимости следует отрегулировать ремень, натянув или расслабив его.

Как видно из вышесказанного, замена ремня ГРМ не требует особых навыков, и с этой операцией справится любой автовладелец.Следует помнить, что при замене ремня необходимо действовать в соответствии с пунктами, указанными в инструкции, для достижения успешного результата.

Замена ремня ГРМ на ВАЗ 2114 осуществляется в один этап, специального инструмента или подъемников для проведения работ практически нет.

Содержание статьи:

Замена ремня ГРМ проводится по регламенту каждые 60 000 км пробега.Мы рассматриваем автомобиль с двигателем 11183, поэтому, даже если водитель и потратил этот момент, клапан все равно останется в целости и сохранности. То есть необходимо помнить, что клапана на этом двигателе не гнутся, даже если ремень ГРМ заедает.

Инструменты для замены ремня на Лада Калина

В первую очередь необходимо запастись инструментом, наличие которого необязательно, однако сделает операцию намного быстрее и проще.

• Трещотка. Вместо этого можно использовать обычный горог, но тогда придется искать голову с 12 лиц на 13.Если такого нет, то придется как-то выходить, об этом позже;
• Рожная или накидка на 10;
• Торцевой ключ на 19 с длинным удлинителем, около метра. Сама собой либо ручку, либо храповик;
• Приспособление для фиксации ролика натяжителя. Можно купить, можно сделать, похожий ключ для гаек на болгарку, только меньшее расстояние между «рогами»;
• Ключ рожковый на 17;
• Ключ на 8 ни на что.

Замена ремня ГРМ на Лада 2114: Описание процедуры

Итак, приступаем.Сначала откручиваем пробку нечеткой шейки, снимаем пластиковую защиту, затягиваем заглушку на место. Снимаем бачок омывателя лобового стекла, предварительно вытащив из него насосы. Он просто побеспокоит.

Теперь открутите правый угол брызговика двигателя, который находится под ним. Это необходимо для того, чтобы можно было открутить шкив коленвала. Лучше делать это колесами, закрученными вправо до упора.

Из пространства наддува ключом на 10 откручиваем три болта крепления крышки ремня ГРМ.Один болт с торца, второй с кабины сверху, третий чуть ниже второго, мощность найти достаточно легко.

Снимаем крышку, видим ремень ГРМ. Теперь помощник Садима в салоне включает пятую передачу, и он держит педаль тормоза нажатой. Самым простым способом зафиксировать коленвал от проворачивания при откручивании. Конечно же откручиваем болт шкива коленвала. Делается это из-под крыла правого колеса, если предварительно открутить защиту, будет видно.Иногда нужно открутить кроссовки.

После отвинчивания шкива важно защитить коленчатый и распределительный валы от проворачивания, чтобы избежать установки меток синхронизации.
