Ремонт стартера на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Стартер – он очень важен для каждого автомобиля, вить без него машина бы попросту не завелась стоя на месте и вам пришлось бы её попросту постоянно толкать, чтобы хоть как то оживить её и завести двигатель. Но всё же со временем стартер приходит в негодность и его нужно будет заменить, но зачем же его менять если можно его будет просто отремонтировать, а может в нём всего лишь неисправно втягивающее реле стартера, вот он машину и не заводит, поэтому чтобы не бежать в автомагазин раньше времени, можно будет попробовать сперва разобрать неисправный стартер, посмотреть какая деталь пришла в негодность, после этого сходить в автомагазин и докупить её, и заменять ничего не надо.

Но как же разобрать снятый с автомобиля стартер знают немногие и поэтому специально для таких людей мы подготовили данную статью, в которой подробно описали процесс ремонта стартера на автомобилях классического семейства.

Примечание!

Для ремонта старенького стартера вам нужно будет запастись: Основным набором гаечных ключей, пассатижами, а так же двумя отвёртками одна из которых будет крестообразного типа а другая плоская (Плоского типа если есть возможность то возьмите сразу две отвёртки), а так же нужно ещё будет взять штангенциркуль, молоток и обычные оправки при помощи которых можно будет беспрепятственно спрессовать и выпрессовать подшипники (Втулки) которые находятся внутри стартера!

Краткое содержание:

Когда нужно ремонтировать стартер?
В основном ремонт данного агрегата дело так сказать каждого, то есть кто то захочет этим заниматься, а кто то и вовсе нет, то есть человек пойдёт и купит себе новый стартер, но всё же в обоих этих ситуациях встанет вопрос, а как же понять то что стартер не работает?

Прежде чем разобрать данный вопрос давайте поймём за что же отвечает стартер в машине.

Как было уже сказано ранее стартер нужен для того, чтобы завести машину, поэтому если стартер неисправен первая проблема которая будет у автомобиля, это то что он не будет заводиться, при повороте ключа в зажигании могут происходить различного рода щелчки, но машина при этом заводиться не будет. (В этом случае данная неисправность может быть связана либо со втягивающим реле, либо с щетками которые установлены во внутренней части электродвигателя стартера)

Следующая неисправность связана с медными контактами стартера, бывает такое что эти контакты подгорают и в связи с этим стартер начинает плохо раскручивать двигатель автомобиля, тем самым автомобиль у вас заводиться не за 1 секунду как было ранее, а к примеру за 3-10 секунд, а может и больше, всё зависит от того, на сколько подгорели данный контакты.

А ещё стартер может так же плохо раскручивать двигатель из-за изношенных втулок, которые так же находятся во внутренней части электродвигателя стартера.

И последняя неисправность – это когда сам стартер крутиться, но двигатель при этом он не раскручивает и вовсе. Данная неисправность может быть вызвана из-за бендикса который и нужно будет вам поменять, чтобы двигатель нормально стал раскручиваться.

Примечание!
Более подробно о том как проверить стартер на исправность, вы можете найти в статье под названием: «Проверка стартера на исправность»!

Как отремонтировать стартер на ВАЗ 2101-ВАЗ 2107?

Примечание!
прежде чем приступить к ремонту, подметим одну важную деталь, данная статья о ремонте относиться лишь к стартеру модель которого «35.3708»!

Разборка:
1) В начале операции отверните при помощи гаечного ключа гайку которая располагается ближе к электродвигателю стартера, а после отворачивания снимите со шпильки контактного болта вывод обмотки стартера, сняв при этом пружинную и две плоские шайбы.

2) Затем отверните три винта которые крепят втягивающее реле к крышке, а после отворачивания аккуратно снимите реле придерживая при этом его якорь.

3) После того как вы придержали якорь тем самым он не сдвинулся с места, а втягивающее реле было аккуратно отсоединено от него, отложите реле в сторону и возьмитесь за якорь тем самым извлеките из него пружинку.

4) Далее возьмитесь рукой за якорь и потяните его ровно вверх, а когда он выйдет из зацепления с рычагом которые его удерживает, спокойно извлеките якорь из крышки и тем самым полностью снимите его.

5) Теперь когда якорь будет снят, выверните отвёрткой два винта которые крепят крышку к электродвигателю и после чего отсоедините данную крышку и отложите его в сторонку.

6) После того как крышка будет убрана, продолжайте удерживать электродвигатель и после чего с его центрально части снимите сперва поддев отвёрткой стопорное кольцо вала, а затем шайбу которая указана стрелкой.

7) Следом отверните гаечным ключом два стягивающих болта и после чего как показана на фото в верхнем углу, отделите крышку вместе с основным двигателем его ещё называют ротор, от корпуса.

8) Затем отверните все винты (На фото показан только лишь один винт), которые крепят обмотки статора.

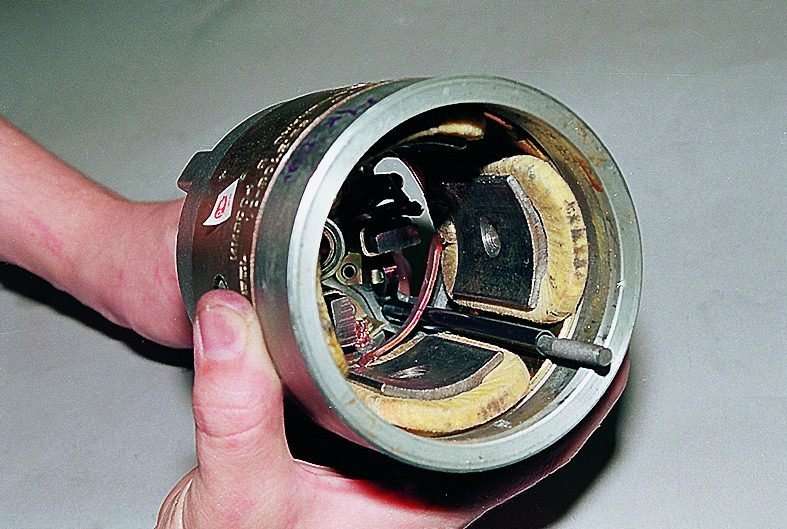

9) Далее загляните во внутреннюю часть статора и извлеките от туда изолирующую трубку.

10) Теперь когда изолирующая трубка будет извлечена, разъедините между собой сам статор и крышку в которой при этом останутся несколько элементов статора которые в последствии нужно будет так же снять.

11) После чего переверните крышку с элементами статора как показано на рисунке, а после её переворачивания извлеките из щеткодержателя перемычку.

12) Затем снимите все щётки статора и их пружинки, при помощи отвёртки.

Примечание!
Когда щётки будут сняты, проверьте их с помощью штангенциркуля и если их высота будет менее 12 мм, то в таком случае замените данные щётки на новые!

13) Следом возьмите в руки оправку подходящего диаметра и при помощи неё выпрессуйте задний подшипник некоторые ещё называют данный подшипник втулкой.

14) Теперь снова возьмите в руки крышку с находящимся в ней ротором и после чего извлеките с помощью пассатижей шплинт оси рычага привода.

Примечание!

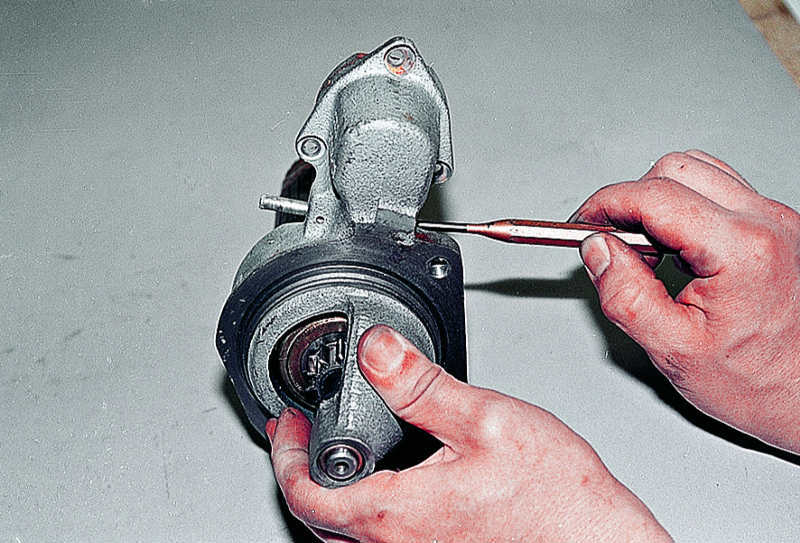

Когда шплинт оси будет вынут, извлеките саму ось рычага привода при помощи тоненькой отвёртки!

15) Далее снимите резиновую заглушку с корпуса.

16) А после снятия заглушки, отвёрткой выведите плечи из зацепления с выемками которые присутствуют на муфту, а когда плечи будут выведены из зацепления извлеките сам якорь, или как его ещё называют ротор совместно с муфтой.

17) Затем снимите рычаг на конце которого идёт те самые плечики которые вы ранее извлекали из зацепления с муфтой.

18) Следом используя отвёртку как рычаг сдвиньте упорную шайбу… (Продолжение в пункте 19)

19) И сразу же за ней сдвиньте и тем самым снимите стопорное кольцо разжимая его при этом двумя отвёртками.

20) Теперь вала ротора снимите уже саму муфту.

21) Далее когда все детали такие как якорь, он же ротор и т.д. Будут сняты с корпуса, положите корпус как показано на рисунке и после чего выпрессуйте при помощи оправки передний подшипник из него.

Сборка:
Сборка стартера производиться в обратном порядке снятию.

Примечание!
При обратной сборке запомните несколько особенностей, во-первых если на коллекторе якоря будут найдены следы лёгкого обгорания, тогда при помощи шлифовальной шкуркой очистите поверхность коллектора якоря от этих следов обгорания. Когда всё будет очищено, промойте при помощи бензина или же спирта поверхность коллектора, и после чего обдуйте данный коллектор сжатым воздухом чтобы вся мелкая шкурка и мусор окончательно снялся с поверхности коллектора!

А так же при сборке стартера, смажьте при помощи моторного масла шлицевую часть, цапфы вала, а так же шестерню которая присутствует на самой муфте и втулки которые присутствуют в крышках стартера! (Если вы не знаете где находятся все данные детали и все данные места, тогда смотрите чуть нижу рубрике «Дефектовка деталей стартера», там всё подробно сказано)

А когда стартер будет собран, то при помощи штангенциркуля проверьте осевой зазор вала якоря, для этого сперва полностью вытяните вал и запишите получившееся значение, а после чего задвиньте данный вал и тоже запишите получившееся значение, после сравнения двух этих значений у вас получиться осевой зазор якоря, который должен быть не более 0,5 мм!

Дефектовка деталей стартера:

Примечание!
Прежде чем начать, сразу отмечу слово «Дефектовка» которое было прописано в заголовке чуть выше. Не все знают что это такое и зачем эту нужно для деталей стартера, объясняем. Дефектовка – по своей сути если вчитаться в данное слово то уже можно понять о чём идёт речь, то есть заголовок данной записи расшифровывается так: «Нахождение дефектов среди деталей стартера», этим мы сейчас и займёмся!

1) После того как стартер будет полностью разобран, первое что сделайте так это возьмите в руки статор и проверьте сперва состояние его обмоток, которые должны находиться в хорошем состояние и которые недолжны иметь следов подгораний. А так же проверьте оба полюса статора, которые не должны иметь механических повреждений, а так же трещин и т.д.

Примечание!
Полюса у статора, это по сути та часть которая находиться внутри самого статора, вот к примеру один из полюсов на фотографии чуть выше помечен красными стрелками а другой синими! (Но и сам корпус статора тоже обязательно проверьте, в случае чего замените сам статор на новый)

2) Далее осмотрите одну из крышек на наличие трещин, а так же присмотритесь к втулки которая указана стрелкой, её износ так же не допускается.

3) Теперь возьмите в руки сам якорь и так же осмотрите его на наличие повреждений, забоев, задиров, особое внимание уделите шлицам вала (Шлицы указаны стрелкой) а так же уделите внимание цапфе которая присутствует на этом же валу.

4) Следом проверьте легко ли перемещается якорь втягивающего реле (Указан синей стрелкой в разобранном состоянии), а так же проверьте при помощи омметра замыкаются ли контактные болты (Указанный красной стрелкой) контактной пластиной. (О том что такое омметр, см. в статье под названием: «Что такое омметр»)

5) После чего осмотрите муфту на наличие дефектов, зубья шестерни этой муфты которые указаны стрелкой не должны иметь сильного износа.

6) И в завершение осмотрите так же рычаг привода стартера, на котором так же недолжно быть трещин, а так же следов значительного износа пазов вилок. (Пазами называют прорези, щели и стыки)

Дополнительный видео-ролик:
Если вам было что то непонятно из написанной статьи, тогда просмотрите видео-ролик в которым показывается процесс замены втулок стартера, при этом стартер практически полностью разбирается и всё наглядно очень понятно, в общем смотрите:

Замена втулки на стартере ВАЗ 2103. Замена щеток стартера ВАЗ классика. Ремонт ВАЗ классика. ВАЗ в деревне.

Комментарии к теме Замена втулки на стартере ВАЗ 2103

Адиль

Мне приятель сказал и без втулки на стартере на 2103 куча чем заниматься! гребанные текстолитовые шайбы! автор спасибо вам за видео! случайно на него наткнулся и вся проблема оказалась в них)

Тор

Спасиба за информацию.

Ramon

Ещё можно снять лечинку замка и завести широкой отверской

Юджин

Да забыл,у меня Кентавр 2090 Д. Тяжело заводится, часто ломается кикстартер. У коллеги с работы на 2103 с втулкой на стартере пока проблем нет ))

Корнелиус

а я кольца нах не снимая подшипника выдрал, сломал все к Х)концы хоть внутри остались.повезло.

Нурасыл

Молодец супер 🙂 О втулке на стартере и так можно говорить бесконечно )))

Голова

зачем учите паять соляной кислотой

Чун

Все круто все понятно, но это и так элементарно просто, а как быть если нет ключа и повернуть сломанный во второе положение ни как нельзя? Не частые проблемы с втулкой на стартере не особо напрягают.

Хлапова Шар

Данила привет! сломал голову думая о том: как получилось что на желтом проводе при выходе с замка зажигания до преда при повороте замка не было плюса ведь он там должен быть а у тебя нет а потом вставил пред и он появился это как? ведь плюс идет от замка потом на пред и после на втягивающие ты сам сказал.

Парен

После вчера купил новый акб и новый генератор автоэлектрики сказал у тебя не хвотает мошност на машину на приора стоит 10 генератор бывает так, Мне приятель сказал на 2103 с втулкой на стартере пока без проблем ))

Davi

Положение оси заслонок видно не по метке было. ошибка вылезет снова.видео спокойное.норма

Март

Блин, помню как было 800 подписчиков, а уже 54к, (растет малышек

Адик

У моего соседа и без втулки на стартере на ваз куча чем руки занять ))) Спасибо большое!

Конкордия

У меня в комплекте никакой инструкции к установке не было. Сначала закрепил переходную планку к рейке и уже потом прикрутив к креплениям стекла уже намечал места крепления. Зачем нужно было резать корпус двери? Для того чтобы протянуть провода с фишкой в ручку двери достаточно было немного вверх расширить вырез в карте среднего болта крепления ручки и протянуть. И ведь никого не удивило что в комплекте идет две фишки для кнопок в водительской двери, кнопки пассажира не учитывалось. Конечно если учитывать то, что кнопки будут располагаться по центру.

Пам

Спасибо, приятно слышать. Как появится свободное время, обязательно сделаем еще видео. Мы находимся в Лобне (Московская Область). Про втулку на стартере можно говорить бесконечно.

Окон

Слишком заморочился мужик.мы с другом закрутили щетки проволокой медной и засунули якорь, потом взял молоток ручкой просунул в статор якорь упирали в ручку таким образом у нас якорь залез в статор все. Нам нужно было быстро сабрать кто станет замарачиватся искать трубку такова диаметра алё.

Фараон

Хорош ролик получился, ток один совет  заблуждающийся был дан. Не в коем случае не паяем клеммы где идут толстые провода, только хороший ОБЖИМ!

Крю

Здравствуйте на моем двенашке такая-же проблемы примерно нагретой температуре 80 градуса открытый крышкой расширительный бачке газу даёшь и начинает поднимается уровень тасол вверх чём причина ))) По втулке на стартере все понятно!

Похожие видео по ремонту

замена, как припаять в домашних условиях

Автор khabrat_avto На чтение 4 мин Просмотров 4 Опубликовано 10.05.2017

Когда возникает проблема с щетками стартера, машина внезапно начинает плохо заводиться. Двигатель перестает издавать ровный спокойный рев. Вместо этого он подозрительно шумит в высокой тональности.

Проблема может крыться:

• в неисправности щеток стартера,
• в плохом креплении щеток на щеткодержатель.

Диагностика

Перед тем как разбирать стартер, следует убедиться в целесообразности этой работы. Возможно, машина плохо работает из-за отсутствия заряда в батарее.

Чтобы проверить аккумуляторную батарею на работоспособность, ее следует сперва подзарядить, а потом запустить двигатель и понаблюдать за его поведением.

Не стоит сразу раскручивать стартер. Для начала нужно снять устройство и проверить работу движка. Как это сделать:

1. найти привод клеммы,
2. подвести его к плюсу.

Если двигатель заработал нормально, проблема заключалась в неполадках на реле включения. В это же время, полное отсутствие реакции со стороны устройства означает, что причиной плохой работы двигателя являются как раз щетки.

Иногда щетки просто плохо сидят в гнездах. Менять их при этом нужно не всегда, достаточно правильно установить эти детали в щеткодержатель. Некоторые типы щеток для лучшей фиксации следует слегка подточить.

Стоит попробовать накренять устройство в разные стороны, чтобы убедиться в источнике неполадок. Если из каких-то положений оно запускается, а из других нет, то дело явно в плохой фиксации щеток на держателе.

Щетки нормальной длины плотно зафиксированы в гнездах. При этом от пружины их отделяет небольшое расстояние.

Стершиеся щетки становятся короче. Если они перекошены или стерты, контакт нарушается. Прижим щеток  происходит только за счет тяжести пружины. Поэтому любое, даже незначительное смещение положения стартера, приводит к сбоям в работе автомобиля.

Замена щеток

Щетки стартера быстро изнашиваются и периодически нуждаются в замене. Если щетки износились до 6 мм и меньше – менять их нужно обязательно. Как это сделать:

1. Отключить кабельное соединение от клеммы пускача.
2. Снять винты, скрепляющие коллекторную крышку.
3. Убрать крышку с корпуса.
4. Снять другие элементы: кольцевое уплотнение, прокладку, зажим, уплотнитель.
5. Осмотреть щеткодержатель.
6. Изъять щеткодержатель стартера. После этого щетки сами выскочат из гнезд, потому что стенки корпуса перестанут оказывать на них давление. Детали повиснут на проводах.
7. Почистить щеткодержатель.
8. Оценить состояние щеток и поменять изношенные детали.
9. Провести центровку.
10. Собранный держатель устанавливается обратно в корпус.
11. Поставить втулку-уплотнитель.
12. Поставить на место коллекторную крышку.
13. Сверху надеваются прокладки, уплотнитель и зажим.
14. Завернуть болты.
15. Поставить сверху валовую крышку.
16. Затянуть крепления.
17. Установить стартер в машину.
18. Попробовать запустить двигатель.
19. В случае неудачи желательно обратиться в центр сервисного обслуживания.

В случае с зарубежными автомобилями, все немного сложнее. Заказ оригинальных щеток для иномарок обходится дорого. Кроме того, много времени уходит на саму доставку запчастей. Однако при желании, даже обычные медно-графитные щетки можно поправить при помощи напильника и встроить в иномарку.

Пайка

Как подготовить щетки стартера к пайке без сварочного оборудования, в домашних условиях:

1. счистить мастику,
2. старые щетки срезать, а медь на «хвостах» облудить, чтобы увеличить площадь контакта,
3. разогреть паяльником «хвосты» и извлечь щетки,
4. на освободившиеся места припаять новые детали.

Если щетки плохо сидят, их предварительно аккуратно обтачивают со всех сторон. Отверстие под провод для щеток также можно расширить шилом. Как приступить к пайке:

1. Приставить щетку к обмотке.
2. Прикрутить проволокой.
3. Плотно покрыть припоем – флюсом или канифолью.
4. Приварить медь. Это делается под постоянным напряжением.

Рекомендуется использовать силу тока в 40 А от графитовых электродов. Что понадобится для работы:

• полностью заряженный аккумулятор,
• кабели с контактами на прищепках,
• графитовая щетка,
• кислота,
• тугоплавкий припой, флюс,
• сильный паяльник на 42 В минимум,
• затемненные очки или сварочная маска.

Дополнительные рекомендации

Олов или кислота не должны стекать по шлейфу щеточного узла. Чтобы обеспечить безопасность прибора, лужению подвергается только та полоска, которая будет запаяна на шину. В противном случае, шлейф утратит свою гибкость. С этого момента, правильно установить его не получится. Единственный оставшийся способ – установить соединение путем замыкания на корпус.

Если опыта в пайке подобных деталей нет, желательно предварительно потренироваться на других проводах с аналогичным сечением.

Для лучшего соединения, можно место пайки укрепить при помощи импровизированного бондажа. Для этого на кабель перед пайкой надевается тонкая трубка из меди. После пайки ее обжимают, чтобы она плотно села на кабель.

Ремонт стартера ВАЗ 2106

В современных автомобилях устанавливают двигатели внутреннего сгорания. ВАЗ 2106 не исключение. Для эксплуатации этого автомобиля должна идеально работать система зажигания. При неисправностях стартера эта система не работает и, соответственно, машина не едет, так как он обеспечивает искру при повороте ключа зажигания. В этой статье будет описан ремонт данного узла.

Стартер ВАЗ 2106 состоит из корпуса с обмотками, якоря с приводом, крышек и реле. Деталь представляет собой электрический двигатель с четырьмя щетками и полюсами.

Причины неисправностей:

1. 1. Севший аккумулятор или нерабочий стартер. Такое явление наблюдается, если ключ зажигания повернут, а стартер не производит никаких движений. Если электронная начинка машины в рабочем состоянии, а запуск двигателя не происходит, то дело в данном устройстве, а именно в реле, то есть там залипли контакты;
2. 2. Изнашивание щитка. Если стартер крутит, но запуск двигателя не происходит, то его неисправность точно из-за этой причины;
3. 3. Неисправное реле. При повороте ключа в замке зажигания слышен щелчок, а дальнейших действий не происходит из-за реле;
4. 4. Неисправность шестерни, цепляющей маховик. При повороте ключа зажигания слышны несколько щелчков;
5. 5. Заклинивание стартера. Причиной этой неисправности могут быть: исчерпанный ресурс подшипников, перекос из-за образования выработки на валу и в корпусе.
   Если были замечены данные поломки, то необходима замена стартера. Весь процесс ремонта будет описан ниже.

Необходимые инструменты:

1. 1. Набор рожковых ключей с индексом «8», «10» и «13»;
2. 2. Две отвертки;
3. 3. Штангенциркуль;
4. 4. Мультиметр;
5. 5. Плоскогубцы или пассатижи;
6. 6. Молот;
7. 7. Оправка;
8. 8. Смазочный материал;
9. 9. Мелкозернистая наждачная бумага.

Ремонт всегда начинается со снятия изделия, данный случай – не исключение.
Процесс снятия:

• Отключить всю электронику автомобиля, отсоединив клеммы аккумулятора;
• Демонтировать воздушный фильтр вместе с корпусом, открутив 3 болта;
• Отсоединить провода стартера и достать его.

Разбор:

1. 1. Отсоединить все провода;
2. 2. Открутить болты крепления втягивающего реле;
3. 3. Снять пружину якоря и достать его;
4. 4. Демонтировать защитный кожух, открутив два болта;
5. 5. Снять стопорное кольцо с шайбой, зацепив его отвертками;
6. 6. Подсоединить один провод мультиметра к корпусу, а другой к клемме щеткодержателя и проверить замыкание;
7. 7. Открутить 2 болта и снять крышку корпуса;
8. 8. Отвернуть болты проводов и обмотки с помощью отвертки;
9. 9. Отделить корпус от крышки;
10. 10. Демонтировать щетки, зацепив их отверткой;
11. 11. Вынуть подшипник при помощи оправки;
12. 12. Достать шплинт плоскогубцами;
13. 13. Демонтировать заглушку из резины и якорь с вилкой;
14. 14. Вынуть еще один подшипник;
15. 15. Снять муфту зацепления, предварительно сняв стопорное кольцо.

Демонтаж устройства

Проверка деталей на работоспособность и их ремонт, замена

Ремонтировать элементы стартера стоит только в экстренных случаях. Например, если нужная деталь больше не производится или ее нет в наличии, в других случаях лучше купить новую запчасть, так как цены на них не высокие.

Если высота щеток составляет меньше, чем 12 миллиметров, то их нужно менять.
На обмотках стартера не должны присутствовать различные повреждения и обгоревшие участки. Если они присутствуют – требуется замена.

Если между концом вала и нижней частью стартера имеется люфт – нужно заменить вал. Также расстояние между этими элементами не должно составлять больше, чем пол сантиметра.

Якорь не должен иметь нагар. Если он имеется, требуется отшкурить его наждачной бумагой. При наличии нагара всю деталь нужно поменять. В противном случае после сборки стартер будет работать через раз.

Если подшипники имеют люфт – обязательно нужна их замена. Эта деталь не является ремонтопригодной. Если втягивающее реле неисправно – заменить его.

Муфта зацепления крутится только в одну сторону. Если ее вращение происходит в две стороны – требуется замена.

Если вилка цилиндров изношена и имеет повреждений – заменить ее. После замены всех неисправных деталей нужна сборка стартера. Ее нужно проводить обратно процессу разбора, но нужно знать небольшие подсказки:

• Нужно смазать подшипники, бендикс и вал якоря;
• Не стоит перетягивать гайки и болты, это приведет к срыву резьбы.

Стартер – важный элемент силового агрегата автомобиля, поэтому не стоит затягивать с его ремонтом.

Замена Щеток Генератора Ваз 2106 Без Снятия ~ AUTOTEXNIKA.RU

Многие автовладельцы занимаются собственный ремонт авто без посторонней помощи. Но не все в этом случае являются специалистами, и многие вопросы возникают во время ремонта. Как поменять генераторные щетки на автомобилях ВАЗ? В этом нет ничего сложного. Например, заменить щетки генератора на ВАЗ модель 2114 быстро и легко. Сначала нужно выяснить, как работает генератор.

Генераторное устройство

Генератор состоит из 3-х обмоток, они установлены так, что напряжение каждый раз возникает на разных обмотках.

Обмотки статора. им всегда нужно напряжение, они получают его от батареи. Обмотки играют роль магнитов. Они образуют магнитное поле, с помощью которого снимается напряжение. Напряжение снимают с 18 В. Но очень приемлемое напряжение составляет 14,7 В. Для этого установлен стабилизатор.

Стабилизатор или щеточный механизм. установить на самом генераторе. Благодаря этому поддерживается одно напряжение.

Генератор отвечает за движение автомобиля. Он поддерживает заряд батареи и отвечает за подзарядку стартера при запуске автомобиля.

Перед заменой щеток на ВАЗ 2114 будет легче снять генератор.

Снятие генератора 2114-2115

• Поставьте автомобиль на ручной тормоз, установите дополнительные колесные колодки.
• Отрицательный вывод отсоединен от аккумулятора.
• Натяжной болт опущен.
• Провод под резиновой крышкой отключается и отсоединяет разъем, через который напряжение подается на обмотку.
• Используйте большую отвертку, чтобы переместить генератор к двигателю.
• Затем вы можете снять ремень генератора.
• Монтажный болт опущен. Для этого сначала открутите болты, удерживающие кронштейн с помощью головки 15. Позже поверните генератор по часовой стрелке. Вы можете снять монтажную ось с кронштейном.
• орех откручивается с ключом до 19 и вытаскивается с гильзой, ось выбивается из кронштейна.
• Генератор тихо подъехал.

Как снять щетки с генератора и проверить ВАЗ 2107 ВАЗ 2106

Щетки генератора 2114

>

Генератор для ВАЗ 2114 имеет щетки, которые отвечают за регулирование напряжения.

Если пришло время заменить ваши генераторные щетки, действуйте следующим образом:

• Первое, что нужно сделать, это отсоединить клемму аккумулятора.
• Далее отсоединяем проводной блок.
• Затем открутите зажимную гайку.
• Позже провода питания снимаются со шпильки.
• Зажимы, удерживающие пластиковую крышку по периметру, удаляются.
• Крышка снята и щетки размещены.
• Как только щетки найдены, болты, которые крепят щетки, ослабляются.
• Сами кисти вытаскиваются.
• Перед установкой новых щеток проверьте размеры графитовых контактов, их нормальный выступ считается более 0,5 сантиметра.
• Устанавливаются новые щетки, и, исходя из вышеуказанной функции, мы собираем генератор.

Отключите коврик

Unprotect

Снять натяжной болт

Откручиваем верхнее крепление

Снять планку натяжения

Откручиваем нижнее крепление

Снять распорную втулку

Удалить генератор

На автомобилях ВАЗ 2110 заряд батареи в основном зависит от работы генератора. Если после запуска двигателя индикатор зарядки аккумулятора продолжает гореть, это означает, что генератор работает неисправно. И почти всегда это означает, что пришло время менять щетки генератора. Менять генератор щеток тоже не сложно.

Для смены кистей вам понадобится набор инструментов и перчаток. Кроме того, для задних колес требуются упоры.

Генератор легче снять незадолго до замены щеток генератора.

• Будет удобнее, если вы въедете на автомобиле в смотровое отверстие. Если устройство не находится в яме, подключите переднюю часть машины.
• Установите картриджи.
• После открытия капота отключите питание, отсоединив провод от отрицательной клеммы.
• Выкрутите винты картера и снимите его.
• Слегка отпустите гайки, расположенные над и под генератором.
• Регулировочный винт откручивается.
• Ремень генератора снят.
• Терминал Д. удален.
• Резиновая крышка снимается.
• Открутите гайку, которая крепит заглушку.
• Штекер отсоединен от штыря с контактами
• Гайка, расположенная в нижней и верхней части опор генератора, должна быть отвинчена и удалена.
• Затем снимите натяжную планку, упорный рукав.
• Удерживая генератор, удалите оставшийся крепежный болт.
• Все. генератор снят.

Лучше всего разбирать генератор на чистой поверхности, можно выложить ткань.

• Установите генератор так, чтобы шкив был ниже.
• Когда вы видите держатели пружин, вам нужно отцепить их с помощью плоской отвертки.
• Затем вы можете снять крышку генератора.
• Отвертка Phillips теперь полезна для отвинчивания винтов, которые удерживают узел щетками.
• Щеткодержатель вытаскивается.
• Терминал снят с держателя щетки.
• Гайка откручивается от шпильки.
• Когда вы увидите две шайбы, снимите их.
• Провод конденсатора отсоединен.
• Винт, прикрепленный к конденсатору, ослаблен.

Перед заменой щеток на ВАЗ 2110 проверяется размер проекции контактов и вся процедура выполняется в обратном порядке.

Снять крышку

Отсоединить контакт щетки

Откручиваем два болта

И один орех

Механизм работы генератора на автомобилях ВАЗ 2107 такой же, как на вышеуказанных автомобилях. Когда двигатель запускается, индикатор батареи мигает, что означает, что пришло время менять щетки генератора.

Поскольку замена щеток генератора занимает очень мало времени, многие автовладельцы готовы сделать это без помощи других.

ВАЗ 2107 генератор

Генератор не заряжается. Замена щеток, классика.

Заменив щетки генератора на ВАЗ 2107, вы можете снять генератор, но вы можете сделать это, не предпринимая этих шагов. Отсоединить провод от отрицательной клеммы достаточно просто.

• Провод от терминала отсоединен.
• Два винта, которые крепят корпус держателя щетки, ослаблены.
• Щеткодержатель вытаскивается.

Прежде чем менять кисти, лучше всего проверить, есть ли у них особые проблемы.

Для проверки щетки потребуется лампочка 12 В.

Мы бросаем плюс в терминале, мы бросаем минус в массовом терминале. Загорается лампа, проверяем дальше. Добавление напряжения до 16 В, если колба продолжает светиться, является основным признаком неисправности щетки.

Проверка состояния кистей

В этом случае перед установкой новых щеток проверьте выступ графитовых контактов. Проекция считается более 0,5 сантиметров, После этого ставьте новые кисти и все откладывается, исходя из вышеуказанных действий.

Бывает, что ремонт генератора не заканчивается только заменой щеток. Если невозможно обнаружить износ щетки, другие части генератора также изнашиваются, так как все элементы генератора взаимосвязаны. Вот почему после замены некоторых щеток неисправность генератора не исчезнет полностью, но на некоторое время признаки поломки исчезнут.

При замене щеток лучше всего снять генератор и разобраться с ним, пытаясь определить, какие проблемы еще могут присутствовать в нем.

См. Примечание о замене щетки без снятия генератора ниже:

ВАЗ 2106 | Стартер | Жигули

Стартер

Стартер на правой стороне двигателя труднодоступен (на иллюстрации показан 4-цилиндровый двигатель)

На иллюстрации показан стартер (5-цилиндрового двигателя) в разобранном виде

Запуск двигателя

При повороте ключа зажигания в положение «Start» питание поступает на клемму 50 втягивающего реле, расположенного сверху на стартере. При этом рычаг включения вводит шестерню стартера по спиральным виткам в зацепление с зубчатым венцом маховика двигателя. Только после полного зацепления шестерни втягивающее реле включает полностью поступающее от клеммы 30 питание аккумулятора, и тогда стартер сильно прокручивает двигатель. Двигатель стартера и шестерня связаны между собой через редуктор. Поэтому электродвигатель вращается значительно быстрее, чем шестерня. Когда двигатель запущен – шестерня снова выходит из зацепления с маховиком.

Снятие стартера

Отсоединить провод «массы» от аккумулятора, в противном случае велика опасность возникновения короткого замыкания. Снять нижнюю защиту моторного отсека (глава Элементы кузова). Поднять автомобиль спереди справа и зафиксировать. Снять все провода со втягивающего реле. Снять крепление стартера спереди по направлению движения (там, где оно есть). Выкрутить крепежные болты либо гайки на крепежном фланце стартера (то есть сзади по направлению движения). Снять стартер.

Замена щеток

Если стартер не работает, то, возможно, все дело в износе его щеток. Угольные щетки можно приобрести только в комплекте с крепежной пластиной. Поскольку корпус стартера после вскрытия нужно герметизировать, то в магазине запчастей вам потребуется и герметик D 3. Далее для моделей с 4-цилиндровым двигателем потребуется мощный паяльник и припой.

Снять стартер. На закрытой стороне стартера вывернуть два винта с прорезью в головке, крепящих маленькую крышку подшипника, снять крышку. Снять стопорную шайбу и регулировочную шайбу с находящегося под крышкой вала. Снять оба винта (или гайки со шпилек) с задней крышки корпуса и снять крышку. Измерить длину щеток – минимальная длина 8 мм. Для замены щеток отсоединить крепежную пластину от втягивающего реле. Снова собрать стартер, при этом загерметизировать крышку корпуса, крепежные винты и крышку подшипника.

Снятие втягивающего реле

Снять стартер. Отсоединить провод от стартера. Выкрутить три винта на крепежном фланце втягивающего реле. Немного отжать втягивающее реле и вынуть проушину из рычага включения стартера.

Правила эксплуатации и ресурс стартеров и генераторов автомобиля

В автомобиле детали и узлы имеют самые различные ресурсы работы. Одни выходят из строя через 10 тыс. км (например, масляные фильтры), другие – через 200-500 тыс. км (двигатели). За износом нужно внимательно следить, особенно для автомобилей, бывших в употреблении.

Правила эксплуатации стартеров и генераторов
Если не выполнять периодическое обслуживание или профилактический ремонт, то в последствии затраты окажутся существенно большими. Все это в полной мере относится и к генераторам и к стартерам. К примеру, мелкий ремонт стартера для «Мерседеса» может обойтись в 20$. Но если профилактику не сделать, то замена старого стартера на новый может обойтись примерно в 700$. Как видим, разница существенная.

У каждого стартера и генератора свой ресурс
В среднем ресурс стартеров и генераторов составляет около 120 тыс. км или 4-5 лет эксплуатации. Относительно небольшой срок службы этих узлов обусловлен тем, что они работают в очень тяжелых условиях.

Так, например, генератор работает при частоте вращения 10-14 тыс. оборотов в минуту – это самая большая скорость, с которой вращается только это оборудование в автомобиле! Обороты двигателя, как известно, не превышают 5-6 тыс.

А стартеру, имеющему небольшие габариты, приходится вращать массивный маховик приводить в движение всю кривошипно-поршневую группу двигателя. Работа стартера практически постоянно идет в самых неблагоприятных, а подчас и просто экстремальных, условиях. Уже по своему назначению этот небольшой электромотор должен сдвинуть с места и крутить с нужной скоростью всю массу нагруженного на него «железа» двигателя: коленвала, поршневой, ГРМ и приводимого навесного.

Но справляться с этой задачей без проблем стартер способен только при нормальном техническом состоянии двигателя, на которое тот рассчитан. Между тем состояние моторов далеко не всегда соответствующее: низкокачественное, сильно густеющее при морозе масло, плохое смесеобразование и воспламенение в цилиндрах, всевозможные технические проблемы и износы узлов двигателя – все это приводит к эффекту, называемому «затрудненным пуском», он является первым врагом стартера.

Прежде всего, страдает электрическая часть. При нагрузке на валу якоря выше расчетной (например, при загустевшем от морозов масле в двигателе), на стартере сильно повышается ток, отчего в области контактов тягового реле и щеток коллектора возникает электрический дуговой разряд, постепенно выжигающий материал контактов. В итоге контакты реле и щеток коллектора покрываются слоем нагара, отчего, в первом случае, стартер перестает включаться, а во втором теряет мощность и не может крутить двигатель с нужной скоростью. Последнее, кстати, подчас проходит мимо внимания, особенно в машинах с хорошей шумоизоляцией, и, предпринимая все новые попытки пустить двигатель, водитель все более «дожигает» контакты. Но, даже заметив слабость вращения, это часто относят к подсевшему аккумулятору, между тем как это – начало «болезни» стартера.

Вообще, тяговое реле и коллектор можно назвать типичными слабыми местами стартера – достаточно большое число проблем связано как раз с этими узлами. В этом «помогают» возникающий при перепадах температур водяной конденсат и летящая из-под днища грязная вода, которая постоянно понемногу просачивается в стартер. Отсюда, кроме нетленных «пригоревших пятаков» (т. е. контактной группы, активирующей вращение), возникают и такие обычные неисправности тягового реле, как замыкание и перегорание в обмотках, а в более запущенных случаях – и застревание от замерзшего конденсата и/или грязи якоря. Не меньше проблем и с коллектором, который, напомним, предназначен для питания якоря и состоит из вращающейся части на якоре в виде вплавленных в изолятор пластин, связанных с обмотками якоря, и неподвижных щеток, передающих ток на пластины. Типичная проблема при этом – механический износ щеток, вызывающий их «подвисание», отчего на якорь не поступает ток и стартер теряет мощность, а сама щетка, в свою очередь, тоже начинает «подгорать».

Много вреда стартеру способно принести и включение на время, превышающее предписанные нормы. И дело тут не только в разрядке АКБ. Не предназначенный для продолжительной работы, стартер начинает сильно нагреваться, отчего, особенно в присутствии влаги, возможно перегорание обмоток и повышенный износ втулок, в которых вращается якорь. Эти втулки, кстати, постепенно изнашиваются, и их нужно вовремя заменять – иначе якорь начинает «бить», цепляясь за статор, и стартер сначала теряет мощность, а затем выходит из строя.

Еще одно «больное место» стартера – узел Бендикса с обгонной муфтой и шестерней. Одна из обычных неисправностей здесь – запаздывающий выход шестерни из зацепления с маховиком. При этом узел шестерни и обгонной муфты подвергаются экстремальной нагрузке, бешено разгоняясь вращением двигателя. И если передняя втулка оказывается чрезмерно изношенной, то шестерню может перекосить и заклинить между картером. Подобное может случиться и при подгорании контактов тягового реле, или при заедании замка зажигания, когда стартер не отключается после пуска двигателя. И на автомобилях с хорошей шумоизоляцией, или просто у неопытного водителя, который поехал как ни в чем не бывало, стартер перегревается и «сгорает», а шестерня клинит (часто принимается за «клин» двигателя). Кстати, похожий эффект постепенно вызывает и очень часто встречающаяся у неопытных автовладельцев т.н. «передержка стартера», когда водитель продолжает еще некоторое время удерживать ключ, между тем как двигатель уже работает.

Еще чаще встречается обратная неисправность муфты – неполное введение шестерни в зацепление с зубчатым венцом маховика, отчего шестерня изнашивается сама и «съедает» зубцы на маховике. В итоге шестерня стартера перестает цеплять и крутить маховик – в таких случаях из моторного отсека начинает доноситься характерный треск. Похожее потрескивание можно услышать и при другой типичной неисправности бендикса – износе и прокрутах обгонной муфты, у которой шарики перестают заклиниваться в канавках и не передают вращение на шестерню.

Иногда с муфтой случается неприятность и похуже – когда шарики, наоборот, не освобождаются и вращение от запустившегося двигателя начинает передаваться на стартер. При разнице в диаметре шестерен стартер начинает вращаться с огромной скоростью, и если шестерня стартера все-таки не выходит из зацепления, тогда происходит т. н. разнос стартера. Тогда под действием центробежной силы отрываются с мест обмотки якоря, стартер заклинивает, шестерня встает наперекосяк и крошится венцом маховика; обломанные зубцы при этом могут быть «протащены» двигателем и застрять дальше по ходу между картером и маховиком.

Чаще всего в стартерах приходится менять бендиксы, планетарные механизмы, втулки, втягивающее реле, щетки, а генераторах – подшипники, регуляторы напряжения, щетки. Для стартера очень характерен принцип т. н. лавинных поломок, когда неисправность в электрике влечет механический износ, и наоборот, проблемы с механикой прямо отражаются на электрической части. При этом неисправности почти всегда идут «по нарастающей», и ездить всю жизнь с «небольшой болячкой» скорее всего не получится.

Лучше это сделать вовремя, иначе придется раскошелиться по-крупному и купить новый узел. А его цена может оказаться сопоставимой или даже большей, чем стоимость целого автомобиля.

Ремонтировать нужно сразу после покупки
Однако проблемы со стартерами и генераторами случаются не только при длительной эксплуатации автомобилей. При покупке автомобиля, бывшего в эксплуатации, очень велика вероятность, что этим узлам требуется в каком-либо виде ремонт. Объясняется это довольно просто.

Стартеры на б/у авто имеют, как правило, изношенные втулки. На Западе их не меняют. Если и заменяют, то целиком стартер, а поскольку это дорого, то стартер оставляют без замены. Поэтому в Украине и оказываются машины со стартерами, у которых втулки изношены.

Однако бывает и еще хуже. Часто стартеры и генераторы при предпродажной подготовке за границей меняют на более старые и изношенные. Этому способствует то, что многие стартеры и генераторы разных производителей взаимозаменяемы. И даже у одного производителя имеются изделия, отличающиеся по мощности и массе. Как правило, более новые разработки имеют меньший вес, большую мощность и более высокую надежность. Вот и занимаются подменой в расчете на то, что в последствии можно будет хорошо заработать при ремонте другого авто. Ведь генератор или стартер от старой модели автомобиля можно приобрести на свалке за 30-50 марок, а более новый стоит на порядок дороже.

Так, на «Мерседесах» с кузовом 124 можно часто обнаружить генераторы, рассчитанные на максимальный ток силой 55А от «Мерседеса» с кузовом 123, хотя должны использоваться генераторы на 70А. И разница в их цене существенная, да и маломощный генератор быстро выходит из строя.

Или другой пример. На «Форде-Скорпио» и «Форде-Сиерра» в 1985 году устанавливались стартеры старой разработки мощностью 0,8 кВт. Слишком маломощные стартеры быстро выходили из строя, и впоследствии их заменили на более мощные – 1,4кВт. При продаже автомобилей в Германии часто мощные стартеры заменяют на более слабые. Результат – быстрый выход из строя.

Главная «беда» стартеров – втулки
Во втулках стартера вращается вал якоря. Материал втулок – особенный – медно-графитовый, а изготавливаются втулки методом высокоточной прессовки с точностью до 0,001 от диаметра вала. Наличие графита в материале позволяет в течение срока эксплуатации обеспечивать смазку вала якоря.

Всякие другие материалы для втулок не подходят в принципе. Простые точеные на токарном станке втулки из латуни, бронзы или меди просто недопустимо использовать в стартерах. Они работают до тех пор, пока не закончится в них смазка. А это происходит очень быстро. После чего медь или латунь начинает «наматываться» на ось вала, втулка «погибает». Да и высокую точность изготовления втулок в кустарных условиях часто невозможно обеспечить.

Что происходит, когда втулка выходит из строя? Вал якоря начинает бить, разбивается планетарный механизм, бендикс, зубья венца маховика. Чем быстрее обратиться к специалистам тем меньше окажутся затраты на ремонт. Но когда якорь начнет бить по стартеру, то такому стартеру уже нельзя будет помочь, придется его выбросить. А может и не только его, за ним может последовать и венец маховика.

Прокручивает стартер ВАЗ 2106. Инструмент для ремонта стартера. Проверить детали на работоспособность и ремонт, замена

Часто владельцы классических моделей отечественных автомобилей сталкиваются с тем, что не работает стартер ВАЗ 2106. Рассмотрим самые частые проблемы и способы их устранения.

Водители классических вазов часто сталкиваются с различными неисправностями в процессе эксплуатации автомобиля. О достоинствах и недостатках российских автомобилей можно говорить бесконечно, однако ремонтировать их приходится часто.Тем не менее, благодаря простому и понятному устройству наши автомобили имеют хорошую ремонтопригодность.

Итак, разберем конкретный случай.

ВАЗ 2106 не заводится из-за того, что не хватает начального усилия стартера. Возможно, вчера классика успешно выполнила свою задачу, но стартер перестал крутить коленвал, а сегодня машина отказала.

Конечно, лучше, если причина в недостаточном заряде аккумуляторной батареи, но если электроприборы исправно работают, фары горят, а коленвал не крутится, стоит оперативно приступить к диагностике.

Стартер всех классических моделей отечественного производителя имеет единое устройство, в связи с чем можно выделить его уязвимые места и общие неисправности. Рассмотрим популярные проблемы стартера ВАЗ 2106, для того, чтобы верно определить причину поломки своими руками.

1. Неисправность первого типа — устройство сработало, но реле втягивающего устройства не выполняет свою функцию.

Причины преуммирования:

• Низкий заряд аккумулятора.
• Окисление проводов или контактов на корпусе аккумулятора.
• Недостаточная фиксация концовок.
• Нарушение герметичности проводов.
• Нарушение функции якоря.

2. При включении стартера ВАЗ 2106 якорь втягивающего механизма вращается с малой скоростью.

Предполагаемые причины поломки:

• Недостаточный заряд аккумулятора.
• Окисление контактов или концов проводов.
• Недостаточная фиксация реле.
• Узел экстремального износа со щетками.
• Нарушение конструкции обмотки.

3. Якорь вращается, но коленчатый вал стоит на месте.

Источники проблем:

• Муфта холостого хода.
• Поломка пружины в буфере.
• Нарушение оси струны.

4. Элемент системы зажигания срабатывает после пуска моторной системы.

• Нарушение хода привода.
• Шиповые контакты втягивающего реле.
• Нет реакции возвратной пружины.
• Нарушение положения элемента.

5. Дополнительная звуковая поддержка рассматриваемого элемента.

Как правило, причинами шума являются:

• Втулки предельного износа.
• Плохое закрепление элемента зажигания и как следствие — возникновение вибраций.
• Нарушение конструкции шестерни.

После снятия стартера на ВАЗ 2106 приступайте к его разборке и выявлению причин неисправности.

Разборка и выявление причин неисправности ВАЗ 2106

Ключом «На 13» ослаблена зажимная гайка крепления провода к тяговому реле

отсоединить кончик провода.

Подайте напряжение 12 В на выход реле

.

«Минус» — на корпусе и омметром соединить контактными болтами. При этом исправный якорь реле должен задвигать обгонную муфту в окно передней крышки, а контактные болты — подниматься. Неисправное тяговое реле заменить новым

Замена реле втягивающего на ВАЗ 2106

Отвертка Crusadum переверните три винта

Снять тяговое реле (тянущее ВАЗ 2106)

Из корпуса платформы берем шток с пружиной.Новое тяговое реле устанавливается в обратной последовательности.

Для дальнейшей разборки стартера ВАЗ 2106 крестовой отверткой Выкрутите два винта.

Снять кожух пер. ВАЗ 2106

Для проверки состояния щеток шлицевой отверткой откручивая винты крепления контактного провода

Нажав на пружину отверткой, снимаем щетку стартера ВАЗ 2106.Таким же образом убираем три оставшиеся кисти. Щетки изношены до высоты 12 мм и менее для замены

Подключив омметр по очереди к выводам обмоток статора, проверьте их на замыкание на корпусе и на межпозиционное замыкание. При этом убеждаемся, что свободные выводы обмоток изолированы от корпуса

.

Снимите шайбу с оси

Ключом «на 10» повернуть два стяжных болта

Выньте

Отсоедините корпус стартера и выньте из него изолирующие трубки стяжных болтов.Внешний осмотр проверяют состояние коллектора и обмоток. Коагуляция обмоток не допускается. При легком подгорании коллектора зачищаем его пластины мелкой абразивной скурт. При сильном пригорании и износе анкер лучше заменить. Задира и утюжка бронзы с подшипников на шейке анкерного вала устраняют мельчайшие корки с последующей полировкой.

Омметром проверяют якоря обмотки на короткое замыкание. Неисправный якорь заменить

С крышки привода вытаскиваем резиновое уплотнение

Снимите с анкера регулировочную шайбу оси.При сборке его необходимо установить на место

.

Заблокирована ось рычага

Борода сбивает ось

Якорь с приводом

Взяв отвертку, снимите рычаг привода обгонной муфты. Шестерня должна легко вращаться в одну сторону и не вращаться в другую, не иметь сколов и кала на корневой части зубьев. При неисправности ведомой шестерни или сцепления заменить узел

в сборе.

Сошники ось якоря на деревянной планке, через ключ «На 13» сбил ограничитель со стопорного кольца

Подвинув отвертку, снимаем стопорное кольцо

Снять с оси ограничитель и обгонную муфту в сборе с ведущей шестерней

Путем замены муфты в сборе поставить стопорное кольцо на место и надеть ограничитель с конической дозой на обмотку якоря.Ограничитель прижимаем молоток к стопорному кольцу через ключ «на 13» к стопорному кольцу. Сжатый воздух удаляет угольную пыль из корпуса и щеткодержателя. Поводковое кольцо и соприкасающиеся с ним пластмассовые поверхности смазываются литолом-24 или смазкой №158. Опорные подшипники — Гильзы ротора, резьбовые пазы якорного вала и ступицы обгонной муфты смажьте моторным маслом.

Сборка стартера ВАЗ 2106 проводится по порядку, обратная разборка

Перед сборкой стартера вставьте болты троса в соответствующие отверстия.Если был изолирован только один болт, изолирующую трубку при сборке стартера надевают на ту, которая может касаться медной шины, соединяющей обмотку статора.

Чтобы защелкнуть стопорное кольцо, проденьте якорь стартера через втулку крышки со стороны привода.

21. Сдвинуть упорную шайбу, установленную на валу якоря, к муфте привода стартера и … 22. … Снимите стопорное кольцо, сжимая его двумя отвертками.
23. Снимите приводную муфту со стержнем якоря стартера.

24. Сбросить давление в переднем подшипнике (втулке) крышки стартера со стороны привода.

25. Проверьте высоту щеток. Если высота 12 мм и меньше, то замените щетки стартера на новые.

26. Проверьте состояние обмотки состояния. Обмотка не должна иметь следов прогиба изоляции, а полюс статора — механических повреждений (трещин и т. Д.).
27. Трещины, износ гильзы втулки со стороны коллектора не допускаются.
28. Якорь не должен иметь повреждений (обработки и накипи) пазов и вала ЦАЗФ.Якорь-коллектор не должен иметь горящих следов.
29. Проверить легкость хода якоря реле стартера прицепа, а также замыкание контактных болтов контактной пластины (с помощью омметра).

30. Шестерня ведущей втулки не должна иметь значительного износа.
31. Рычаг привода стартера не должен иметь трещин и следов значительного износа канавок вилок.
Собрать стартер в последовательности, обратимой, с учетом следующих особенностей.

1. При необходимости очистить поверхность анкерного коллектора небольшой шлифовальной шкуркой. Выбросьте коллектор сжатым воздухом и промойте бензином или спиртом.
2. Смажьте моторным маслом шлицевую поверхность вала якоря, палец вала, шестерню ведущей муфты, а также подшипники (втулки) в крышках стартера.

3. После сборки проверьте осевой зазор вала якоря стартера (перемещая вал сначала в сторону коллектора, а затем в сторону привода и измеряя разность динамиков якоря динамика со стороны крышки).Этот зазор должен быть не более 0,5 мм.

Если водитель не может завести машину, скорее всего, требуется ремонт стартера ВАЗ 2106. Неисправность этого узла чаще всего выводит «шестерка».

Неисправности стартера ВАЗ 2106

На большинство интересующих Вас автомобилей стартеры устанавливаются с напорным коллектором модели 35.3708 или их аналоги (по всем техническим характеристикам) белорусского или немецкого производства. Типичные неисправности включают следующие явления:

Ремонт стартера ВАЗ 2106 — Замена щеток

Щетки у стартера «Шестерка» закрываются либо фиксатором (специальный кронштейн), либо крышкой.Добраться до них и в первом, и во втором случае довольно просто.

Если щетки прикрыты кронштейном, нужно будет открутить только один болт, если крышки два.

После отсоединения болтов щетку можно смело снимать по следующей схеме:

• откручиваем отверткой корок болт, на который щетки (их все четыре) крепятся к окну;
• используем пружину под щетку (удобно выполнять операцию тонкой отверткой) и снимаем ее рукой;
• поставил новую щетку на освободившееся место.

Если проблема была в щетках, забудьте, что у вас стартер ВАЗ 2106 не работает. Можно смело садиться за руль и заводить свою «ласточку».

Проверка стартера ВАЗ 2106 и ремонт выявили поломки

Наличие замыкания в обмотках определяется тестером. Если на нем загорается лампочка, это сигнализирует о необходимости замены обмоток. А вот исправность втягивающего реле проверяют с помощью амперметра или вольтметра, которые вводятся в цепь обмотки.
Если реле исправное, то на пускателе во включенном состоянии напряжение не должно превышать цифру 9 В, ампер — на 23 А. В случаях, когда цифры на приборах больше, замыкание произошло на 100% в проводка. Естественно, его надо устранить, чтобы реле «к жизни» вернулось.

После взлома интересующего нас устройства можно обнаружить серьезный износ его гильз или наличие на них значительных потертостей. В этом случае требуется замена втулок ВАЗ 2106.Выполнять эту операцию следует, когда зазор роликов имеет значение более 0,2 миллиметра.

Под ремонтом пусковых обмоток стартера понимают их просушку (после демонтажа катушек) и пропитку специальным лаком с изоляционными свойствами. Сварные контакты обмоток, вышедшие из строя, обычно меняются, а окисленные — тщательно очищаются.

Стартер ВАЗ 2106 — очень важный механизм, так как без него водитель не сможет завести свою машину.Следовательно, за драйверами должна стоять работоспособность этого устройства.

Какая конструкция у шестеренчатого редуктора стартера?

На ВАЗ 2106, выпускавшуюся после 1980-х годов, установлен стартер с торцевым коллектором модели 35.3708. Другой редукторный механизм устанавливался на более ранние автомобили Волжского завода — СТ-221, оснащенный коллектором цилиндрической формы. Устройство у них примерно одинаковое, поэтому они полностью взаимозаменяемы.

Разница между этими стартерами следующая: 35.3708 имеет три серийные и одну шунтирующую катушку, а старая модель имеет две катушки указанных типов.

Рассмотрим устройство интересующих нас механизмов подробнее на примере модели 35.3708. Шестерня шестерни стартера состоит из следующих основных частей:

• обмотка возбуждения (т.е. статор) и корпус;
• электропривод с якорем;
• три специальных крышки;
Электромагнитное реле прицепа
• с двумя обмотками (одна втягивающая, другая удерживающая).

При помощи болтов корпус стартера крепится к одному блоку с тремя крышками. Якорь интересующего нас механизма имеет стержень, коллектор и вал. Последний из этих элементов совершает вращение в металлокерамических гильзах (конструктивно предусмотрено две). Эти втулки запрессовывают в крышки и обязательно пропитывают смазкой. Привод стартера расположен на конце вала. Он включает в себя шестерню и муфту роликовой конструкции, которая необходима для передачи на маховик крутящего момента.

На передней крышке есть реле, состоящее из прыны, нескольких фланцев и сердечника. При включении коробки передач одновременно происходят два процесса: якорь втягивается, и зубчатый привод входит в зацепление с маховиком; Специальная пластина-контакт закрывает болты. Результатом этих процессов является запуск питания обмоток рассматриваемого устройства. Как видим, схема включения и запуска у «шестерки» довольно проста.

Основные неисправности стартера и их причины

То, что описываемый механизм ВАЗ 2106 требует ремонта, обычно сигнализирует о следующих неисправностях:

Также снятие и разборка стартера необходимы в тех случаях, когда он не прокручивается с вращающимся якорем (требуется замена буферной пружины, оси рычага включения сцепления или другого его элемента), водитель слышит громко шум При работе с механизмом (замена шестерни или втулок) после пуска двигателя не выключается стартер. Последняя ситуация Это вызвано перекосом стартера, поломкой возвратной пружины, заклиниванием рукоятки привода или реле.

Стартер ВАЗ 2106 — Как его снятие и замена?

Схема демонтажа старого устройства и подключения нового не требует моторного наконечника приложения спецназа. Снять коробку передач сможет любой, кто «вооружится» необходимым инструментом (отвертки, оправка, несколько ключей — на 10, 8 и 13, молоток, плоскогубцы), внимательно посмотрите видео этого процесса (многим автолюбителям достаточно изучить фото операции так что разборка механизма «без суки и задоринки»).

Схема такой разборки и подключения рабочего устройства проста. Сначала снимаем воздушный фильтр (точнее его корпус). Для этого воспользуемся ключом на 13. Им откручиваем все три болта, которыми фильтр крепится к корпусу КПП. После этого от стартера складываем провода и демонтируем его. Теперь можно переходить к разборке механизма в следующей последовательности.

Почему не заряжается генератор от аккумулятора автомобиля

Сегодня я решил осветить одну из тем, которая часто волнует владельцев ВАЗ 2106 и остальных моделей «классика».

А именно речь пойдет о проблемах с зарядкой аккумулятора или его полном отсутствии.

Еще раз хочу сразу предупредить, что все возможные причины, скорее всего, приводить не буду, а вот те, с которыми столкнулся, постараюсь выделить ниже в статье.

Износ щеток генератора

При недостаточной длине щеток генератора ВАЗ 2106 зарядки может не хватить или ее не хватит полностью. Чтобы проверить состояние этих деталей, это необходимо при необходимости.Напомню, что остаточная длина кистей должна быть не менее 12 мм. Если при замере выяснилось, что ее недостаточно, это повод для замены данной детали.

Отвод диодно-генераторного моста

Храбрость одного или нескольких диодов выпрямительного блока тоже может стать причиной слабой зарядки аккумулятора. Из личного опыта я могу вспомнить несколько случаев, когда при перегорании только одного диода зарядка была недостаточной и со временем аккумулятор приходилось заряжать, так как генератор не мог этого сделать полностью.Чтобы точно определить, можно ли диагностировать причину диодного моста, и в случае определения неисправности.

Неисправность реле зарядки

Во многих случаях именно из-за выхода из строя реле зарядки оно вообще пропадает. Долго владельцы ищут повод, пока не поменяют эту деталь электрики на ВАЗ 2106. Меняется довольно просто, так как крепится всего на два болта с правой стороны под капотом (обычно).

Более серьезные проблемы с генератором

Если после проведенной диагностики и замены всех тех деталей, которые были написаны выше, зарядка не появилась, следует проверить оставшиеся части генератора, такие как статор и ротор.Подробнее о диагностике можно прочитать в этой статье.

Если обнаружено, что на вашем ВАЗ 2107 отсутствует зарядка аккумулятора, необходимо немедленно принять меры. Дальнейшая эксплуатация автомобиля может привести к разрядке аккумулятора. Придется либо искать попутчика, согласен взять машину на буксир, либо вызывать службу эвакуации.

Теория «на пальцах»: как все работает

На ВАЗ 2107 устройства могут питаться от 2х источников.Первый — аккумулятор, второй — генератор. Батарея выдает энергию, когда двигатель заглушен. У него определенная зарядка расходуется по мере необходимости. Генератор вырабатывает электричество, но только при условии вращения ротора. То есть — при работающем двигателе.

Схема работы АКБ: 1. АКБ, 2. Диод минус, 3. Диод дополнительный, 4. Генератор, 5. Диод плюс, 6. Обмотка статора, 7. Регулятор, 8. Обмотка вращения, 9. Конденсатор, 10 Монтажный блок, 11. Контрольная лампочка, 12. Вольтметр, 13.Реле зажигания, 14. Замок.

Контрольная лампа

Как видно из схемы, в системе зарядки задействовано большое количество составных элементов и каждый из них может стать причиной плохой зарядки или ее отсутствия. Для отслеживания процесса зарядки аккумулятора приборная панель автомобиля оснащена лампочкой.

Если система в хорошем состоянии, после завода-изготовителя включается управляющий сигнал. Но при выходе мотора в работу лампочка зарядки аккумулятора ВАЗ 2107 не горит.Это означает, что питание батареи пополняется от генератора. Параллельно стрелка на вольтметре перемещается в зеленый сектор.

Признаки отсутствия зарядки АКБ:

• Витая стрелка заряда АКБ ВАЗ 2107.
• Управляющий сигнал не гаснет. В некоторых случаях мигает лампочка аккумулятора ВАЗ 2107.
• Стрелка вольтметра после запуска двигателя не уходит в зеленую зону.
• При работающем двигателе напряжение на аккумуляторной батарее должно поддерживаться на уровне 13.9 площадь.
• Допустимое отклонение в любую сторону не превышает 0,3 В. Нижнее белье аккумулятора ВАЗ 2107 в этих пределах пока не страшно.

Падение напряжения До 12 В говорит: С генератором заряд не идет!
Лампа тусклого горения Зарядка АКБ ВАЗ 2107 — Раздача АКБ.

С чего начать проверку

Если значок АКБ ВАЗ 2107 не горит, вольтметр выдает нормальные показания, но аккумулятор вообще не заряжен, значит на выводах отсутствует (или недостаточен) контакт.Их сила их окисления может привести к тому, что напряжение от генератора к батарее просто не будет приходить. Поэтому необходимо снять клеммы, тщательно очистить их, а также выводы АКБ, после чего снова подключают АКБ к бортовой сети и проверяют работоспособность системы подзарядки.

В случае, когда напряжение на АКБ ВАЗ 2107 все же ниже нормы, нужно замерить его на выходе из генератора при работающем моторе.Большая разница между показаниями на выходе и на батарее? Попробуйте почистить контакты и проверить провод, соединяющий аккумулятор с генератором. Прервано — требуется замена.

Следующим проверяемым элементом является ремень привода генератора. В случае расслабления он проскользнет через шкив, из-за чего генератор не сможет выработать необходимое количество электричества. И хоть зарядка и будет проводиться (при условии состояния цепи), но этого будет мало.В этом случае двигатель работает, вольтметр выдает норму. Однако если система нагружена немного больше — например, включить фары — то напряжение резко упадет. Потом, если на ВАЗ 2107 пропадает заряд АКБ, это говорит о том, что натяжной ремень немного растянут, проседает. Ремень следует затянуть; Если в процессе эксплуатации износился — замените. Но тащить нельзя: чрезмерное напряжение планки дает перегрузку на насосах, подшипниках генератора.

Третий компонент цепи, который проверяется при первичной диагностике — предохранитель № 10 (в блоке предохранителей).Именно он отвечает за подачу напряжения на аккумулятор: заблокировал предохранитель зарядки аккумулятора ВАЗ 2107 — система не заработает.

Если с клеммами, ремнем, предохранителем все в порядке, то причины плохой зарядки АКБ ВАЗ 2107 нужно искать дальше.

Что еще проверить

1. Регулятор напряжения;
2. Блок выпрямительного генератора;
3. диоды;
4. Генератор для размыкания обмотки;
5. Узел генератора щеток;
6. Контакты на выводах генератора, монтажного блока.

Неисправность любого из этих элементов приводит к тому, что не работает система подзарядки, а аккумулятор ВАЗ 2107 не заряжается.

Продолжаем …
Диоды проверяются контрольной лампочкой или мультиметром. Если один из них выйдет из строя, придется менять весь выпрямитель.

Для проверки обмотки статора понадобится такой же прибор. Измеряется сопротивление между крепежными деталями выпрямительного блока. Если между ними нет контактов, нужно заменить либо обмотку, либо весь генератор.

Сам генератор часто выходит из строя в связи с износом щеток. Чтобы их проверить, нужно удалить узел кисти и измерить длину элементов. Если он составляет 5 мм и менее, щетки подлежат замене.

Практически все вышеперечисленные узлы системы при выходе из строя заменяются, так как ремонту ремонту не подлежат. Устранить можно только некоторые неисправности генератора, но это может сделать только квалифицированный автоэлектрик.

Хуже всего, если по дороге возникли проблемы с подзарядкой.Из-за отсутствия подзарядки он со временем полностью разрядится. И даже если вам удастся найти причину поломки и устранить ее, то запустить стартер мотора не получится. Завести ВАЗ-2017 с отработанной батареей можно будет только с буксира или «Толкача».

Что следует учитывать при выборе нового аккумулятора

По паспорту АКБ рассчитан на 3-5 лет активной эксплуатации (фактически ходит меньше). Поэтому со временем необходимо покупать и подключать аккумулятор ВАЗ 2107 взамен вышедшего из строя.

Приобретая новый акб, следует учитывать ряд параметров и характеристик.
Тип аккумулятора: обслуживаемый и подлежащий ремонту. Первый вариант позволяет проверить и пополнить уровень электролита. Это позволяет дольше использовать аккумулятор.

Следующий вопрос: Какая мощность АКБ на ВАЗ 2107 будет наиболее эффективной. Для этой модели подходит аккумулятор емкостью 50-60 а * ч. Однако, учитывая, что современные автомобили оснащены энергоемким оборудованием, лучше остановиться на более емких аккумуляторах.К тому же карбюраторные модели ваз требуют более мощных аккумуляторов — больше потребляют энергии при запуске.
По габаритам на ВАЗ 2107 требуются источники питания с габаритами 242 * 175 * 190 мм. Подавляющее большинство подходят для пробного рынка.

При выборе аккумулятора следует учитывать и место проживания держателя «семерки». Тем, кто живет на юге, можно приобрести менее мощный аккумулятор. Северянам рекомендуется отдавать предпочтение акб повышенной мощности: на морозе машина заводится с большим энергопотреблением.

Противодействие злобе

В связи с тем, что аккумулятор не обслуживается, достаточно остро стоит вопрос защиты аккумулятора ВАЗ 2107 от кражи. Открыть капот на «классике» несложно, поэтому воры пристально смотрят на «семерку».

Знатоки предлагают несколько вариантов предотвращения воровства.

• Охраняемая Парковка или надежный гараж.
• Установка Сигнализация.
• Установка Замок на капот.Сразу уточню: мало кто шел на этот шаг. Нужны сварные работы, внешний вид летает, а вот взломать замок профессионально довольно просто.
• Забери Аккумулятор с собой. Трудно, неудобно, но эффективно. С другой стороны, если машину оставить на время, она беззащитна: снять аккумулятор можно как на парковке в супермаркете.

Но все специалисты сходятся на том, что самая надежная защита АКБ от кражи ВАЗ 2107 — комплексная.Сочетание разнонаправленных мер даст наилучшие результаты!

Видео — Защита аккумулятора от кражи

Доброго времени суток уважаемый читатель. В этой статье я в кратчайшие сроки расскажу о принципе работы генератора ВАЗ 2109 — 2114 и о причинах, по которым генератор не дает зарядку. Для того, чтобы простой человек не изучал электротехнику, все понятно, не буду углубляться в физику происходящего и использовать научные термины, а все объясню как говорится «по пальцам».«Итак, приступим!

Принцип работы генератора ВАЗ 2109 — 2114.

Для того, чтобы понять, почему на ВАЗ 2109 — 2114 генератор мало заряжается или не заряжается вообще, необходимо понимать, как он работает, и знать принцип его работы.

Генератор состоит из пяти основных частей, представленных на рисунках ниже: якорь — 5, статор — 6, релейный регулятор в паре со щетками — 10, диодный мост — 9, корпус — 3,7.

Принцип работы следующий:

1. от АКБ на диодный мост (9) Имеется плюсовой провод и диодный мост (9) Соединяется с массой через корпус (3,7) Генератор
2. напряжение через диодный мост (9) порция на статоре (6) В генераторе и статоре возникает магнитное поле
3. при запуске автомобиля двигатель с ременной передачей вращает ротор (5) Генератор
4. в роторе (5) вращающийся в магнитном поле генератора (6) Появляется
5. ток снимает роторными щетками (10) и через реле — регулятор (10) служил на аккумуляторе автомобиля.

Несоблюдение любого из пунктов приводит к неисправности генератора ВАЗ 2109 — 2114.

Причины, по которым не заряжается генератор ВАЗ 2109 — 2114.

Чтобы найти причину, по которой генератор ВАЗ 2109 2114 не работает или не работает, необходимо проверить исправность каждого из пунктов, описывающих работу генератора.

Пункт первый: диодный мост не идет плюсом от аккума.

Причиной неисправности в таких случаях может быть провод или место его соединения с диодным мостом или аккумулятором.Попробуйте почистить клеммы подключения, а если не поможет, то прозвоните провод.

Плохой контакт с минусовым проводом не считается, так как в таких случаях двигатель вообще не запускается.

Пункт второй: диодный мост и статор генератора.

После проверки диодного моста, когда он исправен, снимите обмотку статора. Для этого вы выбираете на мультиметре поперечный режим и прикладываете щуп к первому и второму контакту статора, а затем к первому и третьему.

Пункт третий: Ремень генератора Ваз 2109 — 2114.

На карбюраторном варианте ваза был тонкий клиновой ремень, а на инжекторных моделях широкий ремень с сердечниками, но принцип работы не меняется. Зарядка может быть неплохой из-за проскальзывания ремня. Такая неисправность проявляется сильным свистком ремня. Также ремень может начать свистеть при включении таких потребителей энергии, как фары, обогрев стекол, вентилятор печки и т. Д. Если вы слышите лист ремня, попробуйте в ближайшее время заменить его.Это одна из причин, по которой генератор ВАЗ 2109-2114 не дает заряда.

Пункт четвертый: Якорь-генератор ВАЗ 2109-2114.

Анкора, так как в статоре не должно быть сломано. Очистить его прикладываем к щупу мультиметра на дорожках набора высоты.

Если анкер не имеет прозвища, его следует заменить.

Пункт пятый: Щетки с реле — регулятором.

Щетки генератора ВАЗ 2109 -2114 Со временем стерли про арматуру около дорожки.Если их длина меньше 5 миллиметров, они не способны плотно прижимать якорь, тем самым не обеспечивая зарядку АКБ ВАЗ.

Но бывает, что реле — регулятор выходит из строя раньше, чем стираются щетки. Для проверки вам потребуется:

• Лампочка 12 В
• автомобильный аккумулятор
• две батареи по 1,5 вольта
• несколько проводов

Подключаем лампочку и аккумулятор к реле-регулятору как показано на рисунке ниже.В этом случае лампа должна гореть.

Теперь добавьте две батареи к схеме, как показано на рисунке ниже. Теперь свет не должен гореть.

Если в обоих случаях загорается лампочка — реле — необходимо заменить контроллер.

Теперь вы знаете все основные причины неисправности генератора ВАЗ 2109 — 2114. Если у вас есть вопросы — оставляйте их в комментариях!

Если генератор перестал давать заряд, ничего хорошего в этом нет.Необходимо немедленно приступить к поиску причины такой неисправности. Иначе все ваше электрооборудование останется без питания, а аккумулятор скоро полностью вздохнет.

Если генератор исправно работает, то аккумулятор не будет нуждаться в дополнительной подзарядке специальными устройствами в течение многих месяцев, а иногда и лет. В АКБ будет стабильно минимум 60% заряда. Таким образом, аккумуляторы постоянно пополняют заряд заряда за счет работы генератора.

Что стоит на ВАЗ 2110

На автомобили ВАЗ 2110 предусмотрена установка генераторов двух типов в зависимости от установленного двигателя.

1. На карбюраторных моделях генератор устанавливается под номером 9402.3701.
2. Если двигатель инжекторный, то каталожный номер используемого генератора будет 3202-3771. Имеет поликлинический пояс.

Независимо от типа установленного двигателя и генератора, соответственно, неисправности на устройствах одинаковы, так как порядок проверки и ремонта в обоих случаях идентичен.

Неисправность

Есть две основные причины, из-за которых генератор перестает работать должным образом.

Причина	Характеристики
Перегрузка устройства	Это случается с любителями устанавливать множество дополнительного оборудования, которое работает от генератора, то есть требует электричества. Это могут быть колонки, электронасосы, видеоустройства и т. Д.Стандартный генератор на такие нагрузки не рассчитан, поэтому теряет КПД
Несоответствие АКБ и генератора	Для обеспечения работы электрооборудования, дополнительно устанавливаемого на автомобиль, многие решают установить более мощный аккумулятор с штатным генератором. Несоответствие емкости приводит к тому, что генератор перестает обеспечивать правильную зарядку более мощного аккумулятора. Так что для этого ресурса просто не хватает

Какой заряд дает генератор

Многих интересует вопрос, сколько генератор должен выдать для нормальной работы.

Здесь параметры напрямую зависят от текущего состояния автомобиля.

• Если двигатель холодный, только включается, значит напряжение нормальное 14,1-14,4 вольт;
• Если проверять напряжение после длительных поездок в условиях движения, то генератор будет уже меньше, примерно 13,9-14,1В.

Поиск неисправностей

Отсутствие зарядки может быть вызвано широким списком причин, о которых мы поговорим сегодня.

Это причины:

• Слабые контакты;
• Извилистые скалы;
• Цепь на корпусе ротора;
• Укупорочные средства без смешивания;
• Механические поломки;
• Закрытие плюсового зажима на корпусе;
• Замыкание в фазной обмотке;
• Цепь статора на корпусе.

Рассмотрим эти ситуации более подробно, чтобы определить истинную причину поломки конкретно в вашем случае.

Для начала отключите в автомобиле все дополнительное оборудование, которое не входит в стандартную комплектацию — видеорегистратор, навигатор, аудиосистему и т. Д.

1. Измерьте возврат тока, когда машина холодная, она не работает и все системы жизнеобеспечения отключены. Если возврата вообще не будет — хорошо. Но это случается редко.Практически всегда на десятках может быть недостаточный контакт, какое-то замыкание, из-за которого отдача есть, но небольшая. Куда хуже, если отдача впечатляет и приводит к разрядке аккумулятора за одну ночь, проведенную на стоянке или в гараже.
2. Если все в норме, сильных утечек тока нет или они незначительны, а аккумулятор сохранил заряд, то вы можете вернуть все устройства на места, которые были установлены дополнительно.
3. Выполните проверку отдачи.Если приборы показывают активную утечку, значит, причина не в аккумуляторе, не связана с генератором. Виновник проблемы — одно из дополнительно подключенных устройств.
4. Если при этом возврата не наблюдается, то нужно внимательно осмотреть генератор.
5. Источников неприятностей, которые могут привести к выходу из строя генератора, много. К ним относятся:

• Недостаточный контакт между кольцами ротора и щетками;
• В обмотке азарта произошла поломка;
• Произошло бесконтактное замыкание на катушке обмотки возбуждения.В этом случае генератор будет сильно гудеть и греться;
• Обмотка возбуждения замыкается на корпусе ротора;
• Статор замыкается на корпусе;
• Обрыв фазной обмотки статора;
• Пробились диоды в выпрямительном блоке, то есть диодный мост;
• Замкнутый плюс на корпусе;
• Появились механические неисправности.

Решение проблем

1. Слабый контакт. Расслабление контакта может происходить из-за загрязнения, масляных контактов на щетках, контактных кольцах.Также контакт может ухудшиться из-за усадки пружин, которые надеваются на щетки, или зависимости щеток. Такие явления приводят к увеличению сопротивления возбуждения, а иногда и к разрыву цепи. Для устранения проблемы иногда достаточно просто обработать поверхности тряпкой в ​​бензине. Если щетки изношены, их лучше заменить. Параллельно проверяем состояние пружин, колец. Кольца окисляются, поэтому обработайте их стеклянной наждачной бумагой.

1. Обмотка сломана.В таком случае зарядка акб. Чтобы определить проблему, положите руку на аккумулятор. При наличии перерыва прибор начнет греться. Если хотите более точной проверки, то отсоедините конец обмотки возбуждения от щетки и подключите к нему и проводку Провода аккумуляторной батареи с помощью вольтметра или лампочки. При наличии обрыва лампа не загорится, а стрелка вольтметра не сдвинется с места. Проверяйте каждую катушку отдельно, чтобы определить, какая из них не дает работать генератору.Заменены внутренние катушки, а внутренние припои.

1. Цепь между витками. Замыкание смешения может происходить в любой катушке обмотки возбуждения. Если такая ситуация случилась, обмотка начнет греться, ток возбуждения увеличится. Для проверки обязательно измерьте показатели сопротивления каждой катушки. Для этого вам понадобится вольтметр.

1. Цепь на корпусе ротора. Такая поломка приводит к тому, что замыкается вся обмотка возбуждения.Генератор перестает работать. Самая распространенная зона замкнутости — это места подведения концов обмотки к кольцам ротора. Для проверки используйте лампочку 220 В. Один провод нужно подсоединить к любому контактному кольцу, а второй — к сердечнику или валу ротора. Если закрытие доступно, то загорится свет. Эксплуатировать машину с таким генератором невозможно. Необходимо изолировать или полностью заменить неисправную обмотку. Первый вариант подходит только для того, чтобы добраться до сотни и провести капитальный ремонт.

1. Цепь на фазной обмотке. Такая проблема возникает из-за того, что разрушается изоляция, которая существует между катушками обмотки статора. Если это произошло, генератор начнет прогреваться, аккумулятор не получит достаточного заряда, так как это происходит при высоких оборотах коленчатого вала.
2. Цепь статора на корпусе. Как и в случае с другими перечисленными вариантами замыкания, в этой ситуации генератор начинает перегреваться, гудеть, его мощность значительно падает.Для проверки вам понадобится лампочка на 220В. Один провод подключается к сердечнику, а второй — к выводу обмотки. Любой. Если у вас закрытие, ваша лампочка загорится. Для решения проблемы достаточно просто заменить вышедшую из строя катушку.
3. Положительный зажим замыкается на корпусе. Такая неисправность неприятна тем, что не просто перегревает ваш генератор. Также из-за этого замыкания происходит пробой диодов выпрямительного блока. Оттуда проблема переходит на батарею, которую можно просто закрыть.Нередко замыкание приводило к полному выходу батареи. Хотя чаще всего он просто полностью разрядился.
4. Механические проблемы. Если учесть все возможные механические проблемы генератора, то натяжение ремня в первую очередь в первую очередь. Это самая популярная поломка в случае ВАЗ 2110. Если это произойдет, шкив начнет серьезно перегреваться, аккумуляторная батарея Будет недостаточной зарядки. Не лишним мероприятием является проверка качества всех контактов, наличия жучков соединений и других возможных механических проблем.

При обнаружении проблем с генератором немедленно приступайте к мерам, направленным на устранение поломки. Если нет опыта, обращайтесь исключительно на проверенные СТО.

Генератор — это сердце электрической системы вашего автомобиля. Будучи главным органом человека, он обеспечивает питание всех устройств, устройств. Потому что с ним нужно обращаться очень осторожно и при возникновении проблем не затягивать ремонтом.

Аккумуляторный контакт

Для того, чтобы использование вашей «семерки» приносило пользу и удовольствие, а не огорчало, необходимо иметь на ней хорошо заряженный аккумулятор (АКБ).Аккумулятор за время работы автомобиля постоянно заряжается, для чего генератор ВАЗ 2107 выдает зарядное напряжение. Как и любая система в автомобиле, система зарядки аккумулятора иногда дает сбой, а затем зарядка пропадает. Поэтому часто в процессе эксплуатации задается вопрос, почему нет зарядки аккумулятора. Владельцам автомобиля в этом случае будет полезно узнать, почему не заряжается генератор или почему на ВАЗ 2107 нет зарядки.

Немного теории

Во время работы аккумулятор вытяжки заряжается постоянным напряжением 13.6-14,2 в бортовой сети автомобиля. Для правильной работы автомобиля и его систем это напряжение поддерживается самой батареей до того, как ротор генератора не начнет вращаться с частотой 800-900 об / мин. Потом вырабатывает электричество, достаточное для нормальной работы Авто и зарядки акб. При разных режимах работы двигателя при изменении частоты оборотов двигателя изменяется частота ротора ротора, что приводит к увеличению напряжения на выходе генератора. Для поддержания 13.Сеть напряжением 6-14,2 В в бортовой сети включается регулятор напряжения (РП), который при повышении напряжения в сети выше номинального снижает ток, идущий по обмотке возбуждения генератора. Намагниченность полюсов ротора уменьшается, что приводит к уменьшению его выходного напряжения.

Причины того, что генератор не заряжает батарею, связаны с элементами цепи возбуждения или цепи выходного напряжения от генератора к батарее, включая части генератора.

Реле зажигания

При включении зажигания замок включает реле зажигания. При этом +12 в проходе через контакты реле и предохранитель № 10 монтажного блока, затем подается в бортовую сеть А на выходе лампы заряда АКБ и датчика заряда. После прохождения диода монтажный узел (вилки ш5-ш20) подаются на 61 вилку генератора генератора 37.3701, которые устанавливаются на ВАЗ 2107 с 1988 года.Далее +12 В падает на вывод встроенного РР и через щетку и контактное кольцо на обмотку Возбуждение — пуск генератора возбуждения. С увеличением частоты оборотов двигателя, а вместе с ним и ротора генератора, фазное напряжение увеличивается, и оно увеличивает напряжение на обмотке возбуждения и на выходном диоде лампы зарядки аккумулятора. При достижении выходного фазного напряжения +12 на обоих выводах аккумуляторной лампы напряжение выравнивается, и из-за отсутствия разности напряжений гаснет.В этом случае генератор ВАЗ 2107 вырабатывает напряжение более 12 В, которое заряжает аккумулятор.

Электрооборудование автомобиля ВАЗ 2107 Форсунка отличается от карбюратора карбюраторного карбюратора только наличием части оборудования, обеспечивающей работу системы электропитания и не влияющей на аккумулятор. Скорее наоборот — сбои в системе начисления счета могут повлиять на работу ЭБУ инжекторного двигателя.

Управление мощными потребителями электроэнергии осуществляется с помощью включенных в сеть электромагнитных реле.Рассмотрим способы устранения неисправностей заряда АКБ как инжекторного, так и карбюраторного двигателя.

Как определить отсутствие батареи

Комиссия по текущему счету

Проще всего отсутствие зарядки определить с помощью автомобильных устройств, то есть по контрольной лампе зарядки и датчику (вольтметру) на панели приборов. Стрелка датчика должна быть в зеленом секторе, а лампа аккумуляторной батареи при работающем двигателе не горит.В противном случае плата не взимается.

Но лучше всего проверить напряжение на батарейке мультиметром. Если есть заряд, то напряжение на нем лежит в пределах 13,6-14,2 В, а при отсутствии заряда будет только напряжение 12 В (± 0,6 В). Не снимайте для проверки клемму с аккумуляторной батареи, чтобы избежать выхода из строя RR, ECU и других электронных устройств на вашем автомобиле.

Для обнаружения и устранения неполадок зарядного устройства необходимо использовать следующие инструменты:

• контрольная лампа 12 В;
Мультиметр
• с диапазоном измерения до 60 В переменного и постоянного напряжения;
Отвертка
• с плоским жалом;
• любопытная отвертка с корочкой;
• passatia;
• наждак скар.

Устранение неисправностей

• Датчик (бортовой вольтметр) показывает наличие заряда, лампочка АКБ не горит, а АКБ села, заряда нет А проверка мультиметром показывает напряжение при работающем двигателе на выводах привода составляет всего 12 В.

Сначала необходимо очистить клеммы аккумулятора и внутренние поверхности клемм проводов на аккумуляторе. Если это не дает результата, измеряется напряжение на выходе генератора (вывод «30») относительно «массы» при работающем двигателе (частота вращения коленчатого вала 1000-1200 об / мин).Если напряжение заметно отличается, готовится контакт клеммы «30» с проводом, сам провод от генератора до АКБ надрезан. В крайнем случае этот провод меняют.

• Контрольная лампа и датчик (бортовой вольтметр) показывают наличие заряда, и аккумулятор сел, но проверка мультиметром показывает на клеммах АКБ нормальное напряжение 13,6-14,2 В. При включении большой нагрузки ( например дальний свет фар) Стрелка датчика попадает в сектор шкалы белого.

Такие симптомы могут быть при слабом натяжении ремня генератора. Необходимо замерить натяжение (при усилии на ремне в 10 кгс прогиб не должен быть более 12-17 мм), а если натяжение слабое, ремень растягивают или заменяют.

Причиной также может быть пробой одного из отрицательных диодов, выход одного из положительных диодов выпрямителя или обрыв одной из фазных обмоток статора. При неработающем двигателе проверяются отрицательные диоды: отсоединяется «+» вывод АКБ от автомобиля и к нему подключается контрольная лампа.Ножка лампы срабатывает на каждый из трех болтов крепления выпрямительного блока генератора. Если лампа горит, подключенный к болту отрицательный диод пробит.

Для проверки положительных диодов клемму «+» подключают и отсоединяют от корпуса клеммы «-», к которой подключена контрольная лампа. Опять-таки лампа запускается лампой к каждому из трех болтов крепления выпрямительного блока генератора. Горение лампы также означает пробу положительного диода.Если есть мультиметр, просто измерьте сопротивление диодов в той полярности, в которой диод должен быть заблокирован: для отрицательных диодов «+» к болтам, а «-» — к корпусу, для положительных диодов «+» к клемме. «30» генератора, а «-» — к болтам. Полностью заменен диодный выпрямитель с пробитым диодом.

Пробой одной из ветвей обмотки статора проверяют протыканием их мультиметром или «контрольной» батареей между двумя болтами выпрямительного блока.Отсутствие контакта какой-либо обмотки с каждой из двух оставшихся говорит о ее обрыве, и генератор подлежит ремонту или замене.

Проверить щетки генератора

Еще одной причиной может быть износ щеток генератора. Узел кисти с ПП удаляется. Если длина щеток меньше 5 мм, узел меняется на новый. Если щетки не изношены, их следует проверить на возможность перекоса и «прилипания» в колодцах корпуса.

• Лампа заряда при включении зажигания не загорается.Не работает датчик заряда и других устройств управления. Генератор зарядки не давал.

Причина данной неисправности — заблокирован предохранитель F10 (10 А). Если после замены ничего не изменилось, ищут причины в замке или реле (если установлено) зажигания.

• При включении зажигания контрольная лампа не горит. Датчик заряда и другие контрольные устройства работают. Генератор зарядки не дает.

Провод от 61 вилки генератора отсоединяется и замыкается на массу.Если лампа горит при включении зажигания, неисправна обмотка возбуждения генератора или отсутствует контакт в самой вилке. Поверхности штырьков зачищены, волокна штекерных разъемов запрессованы, соединены. Проверяется еще раз и, если лампа заряда снова не горит, зачищаются штекеры ш5-ш20 монтажного блока и штырьки в штекерном разъеме с щитком приборов. Если результата нет, значит, сгорела сама лампа. Для замены лампочки снимают заслонку приборов, вынимают патрон сзади, заменяют лампу.

• Лампочка аккумулятора при включении зажигания горит. Когда двигатель работает на холостом ходу Лампа зарядки горит тускло, зарядка пропадает или зарядка отсутствует.

Причиной может быть плохой контактный штырь, соединяющий проводные соединения с щитком прибора. Он прикреплен к заклепке и часто окисляется. Если припаять его к дорожке, неисправность устранена. К тому же неплотный контакт в местах соединения на пути провода от экрана к вилке генератора 61 дает те же симптомы.

Для проверки обмотки возбуждения на пробой мультиметра кольца ротора касаются колец ротора при снятии щеточного узла — рабочая обмотка показывает небольшое сопротивление. При прикосновении одним щупом к кольцу, а другим к валу или корпусу ротора проверьте наличие замыкания обмотки на массе. Для проверки регулятора напряжения к верхнему контакту подключают «+» аккумулятор, а к левому — «-» и измеряют напряжение на щетках.Оно должно быть 12 В. Если нет — реле подлежит замене.

Предупреждение : Sizeof (): параметр должен быть массивом или объектом, который реализует счетный в /Var/www/u0694406/data/www/Sight/wp-content/plugins/cackle/channel.php. ОНЛАЙН 23

Поставщики Vaz Lada 2106 — Надежные поставщики и производители Vaz Lada 2106 на Alibaba.com

Поставщики > : 19 Поставщик (и)

Основные продукты:

Масляный радиатор, генератор, стартер, автоматический датчик

Страна / регион: Китай Общий доход:

2 доллара США.5 миллионов — 5 миллионов долларов США

Топ-3 рынка:

Восточная Европа 50% , Западная Европа 30% , Северная Европа 10%

• 1 Сделка (6 месяцев)

  2,000+

• Скорость отклика

Основные продукты:

СТАРТЕР, ГЕНЕРАТОР, ДЕТАЛИ ГРУЗОВИКА, МАСЛЯНЫЙ ОХЛАДИТЕЛЬ, ОХЛАДИТЕЛЬ EGR

Страна / регион: Китай Общий доход:

2 доллара США.5 миллионов — 5 миллионов долларов США

Топ-3 рынка:

Восточная Европа 40% , Западная Европа 20% , Северная Европа 10%

Основные продукты:

Led Angel Eye, Скрытые линзы проектора, Светодиодные лампы для номерных знаков, Светодиодные гибкие ДХО, Светодиодные фары

Страна / регион: Китай Общий доход:

2 доллара США.5 миллионов — 5 миллионов долларов США

Топ-3 рынка:

Западная Европа 28% , Южная Америка 20% , Восточная Европа 15%

Основные продукты:

галогенный рабочий свет, светодиодный рабочий свет, задний фонарь для грузовика, сигнальная лампа, светодиодная полоса

Страна / регион: Китай Общий доход:

2 доллара США.5 миллионов — 5 миллионов долларов США

Топ-3 рынка:

Северная Америка 40% , Средний Восток 10% , Южная Америка 8%

• 2 Сделка (6 месяцев)

  3,000+

• Скорость отклика

Основные продукты:

запчасти для мотоциклов, Автозапчасти

Страна / регион: Китай Основные продукты:

радиальный шарикоподшипник, конический роликовый подшипник, подшипник для скейтборда, радиально-упорный шарикоподшипник, сферический роликоподшипник

Страна / регион: Китай Топ-3 рынка:

Восточная Европа 20% , Северная Америка 10% , Южная Европа 10%

• 44 Сделка (6 месяцев)

  30 000+

• Скорость отклика

Основные продукты:

клапан двигателя, седло клапана

Страна / регион: Китай Общий доход:

Менее 1 миллиона долларов США

Топ-3 рынка:

Африка 25% , Южная Америка 20% , Внутренний рынок 15%

Основные продукты:

Импортный подшипник, радиальный шарикоподшипник, сферический подшипник, роликовый подшипник, шариковый подшипник

Страна / регион: Китай Общий доход:

50 миллионов долларов США — 100 миллионов долларов США

Топ-3 рынка:

Восточная Европа 20% , Африка 20% , Юго-Восточная Азия 20%

• 58 Сделка (6 месяцев)

  190 000+

• Скорость отклика

Основные продукты:

радиатор, интеркулер, турбокомпрессор, ремень, помпа

Страна / регион: Китай Топ-3 рынка:

Африка 20% , Южная Азия 20% , Восточная Азия 20%

Основные продукты:

Коммутатор, стартер, генератор, детали стартера, детали генератора

Страна / регион: Китай Общий доход:

10 миллионов долларов США — 50 миллионов долларов США

Топ-3 рынка:

Средний Восток 20% , Центральная Америка 15% , Западная Европа 12%

• 22 Сделка (6 месяцев)

  190 000+

• Скорость отклика

Основные продукты:

Термостат, датчик кислорода

Страна / регион: Китай Общий доход:

10 миллионов долларов США — 50 миллионов долларов США

Топ-3 рынка:

Восточная Европа 60% , Южная Америка 10% , Западная Европа 8%

Основные продукты:

кованый шатун, кованый коленвал, детали для тюнинга, поршень, гоночные детали

Страна / регион: Китай Общий доход:

1 миллион долларов США — 2 доллара США.5 миллионов

Топ-3 рынка:

Северная Америка 20% , Западная Европа 15% , Южная Америка 14%

Основные продукты:

Автозапчасти

Страна / регион: Китай Общий доход:

10 миллионов долларов США — 50 миллионов долларов США

Топ-3 рынка:

Восточная Европа 60% , Восточная Азия 30% , Южная Азия 10%

Основные продукты:

Запчасти для автомобилей и мотоциклов, Инструменты для автомобилей и мотоциклов, Бытовая техника, Бытовые инструменты, Электронные продукты

Страна / регион: Китай Общий доход:

2 доллара США.5 миллионов — 5 миллионов долларов США

Топ-3 рынка:

Южная Америка 20% , Южная Азия 15% , Юго-Восточная Азия 15%

Основные продукты:

Поршень Cy; вкладыши, втулки, клапаны, шатун

Страна / регион: Индия Общий доход:

2 доллара США.5 миллионов — 5 миллионов долларов США

Топ-3 рынка:

Восточная Азия 8% , Южная Европа 8% , Северная Европа 8%

Основные продукты:

Автофильтр, Термостат, Подшипник, Водяной насос, Амортизатор

Страна / регион: Китай Общий доход:

5 миллионов долларов США — 10 миллионов долларов США

Топ-3 рынка:

Южная Европа 50% , Восточная Азия 20% , Восточная Европа 15%

Основные продукты:

подшипник, стальной стержень, цилиндр

Страна / регион: Китай Общий доход:

1 миллион долларов США — 2 доллара США.5 миллионов

Топ-3 рынка:

Восточная Европа 50% , Африка 10% , Южная Америка 10%

Основные продукты:

Фильтр, сцепление, детали двигателя, коробка передач, запчасти для грузовиков

Страна / регион: Китай Общий доход:

1 миллион долларов США — 2 доллара США.5 миллионов

Топ-3 рынка:

Африка 29% , Юго-Восточная Азия 26% , Внутренний рынок 20%

Основные продукты:

Запчасти для тракторов, Запчасти для грузовиков, Автозапчасти, Запчасти для экскаваторов, Запчасти для дизельных двигателей

Страна / регион: Китай Общий доход:

2 доллара США.5 миллионов — 5 миллионов долларов США

Топ-3 рынка:

Южная Европа 8% , Северная Европа 8% , Центральная Америка 8%

• 40 Сделка (6 месяцев)

  20 000+

• Скорость отклика

• Еще не нашли подходящего поставщика?

  Концентратор запросов на покупку

  1 запрос, несколько предложений
  Сравнение предложений в один клик
  OEM, ODM и мультикатегорийные закупки

  Получить расценки сейчас >>

• Хотите знать продукцию и отрасль?

  Торговое уведомление

  Trade Alerts — это БЕСПЛАТНЫЕ обновления по таким темам, как популярные товары, запросы на покупку и информация о поставщиках, отправляемые прямо на ваш почтовый ящик!

  Подписаться >>

Обзор

: ВАЗ 21033 1982 года — Лада 1300 для Советов

Все знают его по экспортному названию «Лада», но на самом деле его звали ВАЗ, и именно так его знали в Советском Союзе.Как и все другие советские автомобилестроительные компании, ВАЗ — это аббревиатура от Волжского автомобильного завода (Волжский автомобильный завод). Это не следует путать с автомобилями «Волга» производства ГАЗа, Горьковского автомобильного завода или Горьковского автомобильного завода, расположенных примерно в 600 км к юго-востоку.

Модель 2103, как и все Лады этой серии, с 2101 по 2107, основана на Fiat 124 Special 1966–1974 годов. Созданный как автомобиль для народа, при преобразовании из Fiat в ВАЗ автомобиль лишился большинства вещей, которые можно было бы назвать роскошью.Кроме того, кузов и шасси были изменены, чтобы противостоять суровому советскому климату; более толстая сталь, лучший обогреватель, увеличенный дорожный просвет и новый двигатель, разработанный Fiat. ВАЗы и Лады 2100-й серии, также известные как Classic, Riva, Signet, Laika или Kalinka в зависимости от рынка, производились с 1970 по 2012 год в России, а 2107 все еще производится в Египте!

ВАЗ 21033, изображенный здесь, — одна из самых редких моделей. 21033 была более дешевой версией базового ВАЗ 2103.Различия между ними ограничиваются тем, что 21033 имеет 1,3-литровый двигатель мощностью 70 л.с. по сравнению с 1,5-литровым двигателем мощностью 75 л.с. У 2103 также было радио с одним динамиком, а у 21033 — нет. Тем, кому посчастливилось приобрести новый ВАЗ, могли быть предоставлены варианты некоторых моделей, которые включали в себя размер двигателя или кузов-универсал. Цена 21033 составляла 8617 рублей, тогда как цена на более мощный 2103 в 1982 году составляла 8667 рублей. Разумеется, все, кто мог выбирать, остановили свой выбор на 2103.

История изображенной на фото 21033 состоит в том, что она была выиграна в государственной лотерее какой-то женщиной в 1982 году. Поскольку она не покупала машину, ей не предоставили выбор модели, поэтому она получила то, чего больше никто не хотел. После тридцати лет эксплуатации и злоупотреблений ВАЗ был приобретен молодым российско-американским энтузиастом советских автомобилей по имени Роман. За исключением краски, он реставрировал в основном сам в Украине, а затем два года назад отправил машину в Нью-Йорк. После оформления соответствующих документов на федеральном уровне и уровне штата, автомобилю были выданы номерные знаки штата Нью-Йорк.

Реставрация автомобилей может быть разной формы и качества; например, у меня есть личное неприязнь к автомобилям, которые якобы были восстановлены до заводского уровня, но на самом деле они отреставрированы и поэтому превосходят те, что были новенькими. Чрезмерное восстановление любой машины Восточного блока было бы довольно простой задачей, учитывая их первоначальное качество сборки, и именно здесь Роман проявил особую осторожность. Автомобиль был улучшен там, где это казалось практичным, поэтому удалось избежать заводских проблем, таких как плохие зазоры между панелями и перегибы.

Каждая использованная деталь была оригинальной заводской деталью, многие из которых гордо украшены логотипом CCCP, также известным как «Сделано в СССР». Совершенно новые детали использовались в нескольких редких случаях, но большинство из них были старыми, восстановленными до первоначального состояния. Поскольку эти автомобили были в производстве очень долго, Роману не всегда было легко найти оригинальную деталь года выпуска. Одним из таких примеров были передние крылья, которые различались по стилю, но не по установке. Замена заржавевших оригинальных крыльев больше не была доступна, поэтому крылья от более новой модели должны были быть адаптированы для правильной установки боковых маркеров и отделки.Оригинальны также стальные диски с хромированными накладками, вплоть до отсутствия центральной крышки.

Все детали салона оригинальные, в том числе обивка сидений. Поразительно, но такой предмет роскоши, как задний центральный подлокотник, был стандартным, но подголовники не были добавлены до более позднего выпуска. Ремни безопасности с ручным приводом обеспечивают безопасность мирового класса, а многие детали интерьера напоминают знакомые Fiat. Где мог, Роман добавил заводские аксессуары, такие как заводское радио и моно-динамик, установленный под ним; на нужной частоте очень слышно систему зажигания.Другие интересные функции разработаны с учетом требований безопасности, например, быстросъемные щетки стеклоочистителя и боковое зеркало, которые часто воровались в коммунистической России.

Передние сиденья практически не поддерживают, но при этом они удобны и кажутся упругими, как старые сиденья Mercedes-Benz. Они производят впечатление сидящего, а не сидящего на нем. Задняя скамья имеет такое же пружинистое ощущение. Меня действительно впечатлило количество ног и места для головы для такой маленькой машины; современная 3-я серия не была бы просторнее, за исключением того, что ВАЗ был намного уже, с меньшими дверями и гораздо меньшими габаритными внешними размерами.Это маленькая машина по современным меркам, ее почти можно обнять!

Багажник облицован заводским виниловым покрытием, которого я никогда раньше не видел, так как это было то, что, вероятно, было легко разорвать и поэтому быстро выбросить. Полноразмерное запасное колесо плотно прилегает к левой стороне и дополняется двумя наборами инструментов и ножным воздушным насосом, все заводские детали. Да, по сегодняшним меркам это может показаться ошеломляющим, но от владельцев ВАЗов требовалось, чтобы мелкое обслуживание и ремонт выполнялись самостоятельно.В правой части багажника находится бензобак, который в некоторых других моделях Fiat был перенесен под заднее сиденье.

В городе маленький ВАЗ отлично справляется с трафиком, но на шоссе он немного борется. Пиковая мощность в 70 л.с. и квадратная форма просто не позволяют ему путешествовать, как S-класс или даже новый Hyundai Accent. И при этом, поскольку он был спроектирован во времени и в месте, где автострад просто не существовало, скорость более 60 миль в час редко достигалась и считалась быстрой.Двигатель имеет узкий диапазон мощности и не любит вращаться на скоростях, приближающихся к красной черте. Кажется, что сцепление, переключатель и рулевое управление имеют органическое, беспрепятственное механическое соединение с двигателем и шасси; это можно почувствовать и услышать. Судя по личному опыту вождения аналогичных автомобилей на большие расстояния, в наши дни это удивительно уникально, но становится утомительно.

Когда упал железный занавес, люди в Восточной Европе первым делом бросили свои дрянные коммунистические машины.Им нужно было что-нибудь, что угодно, с большей мощностью, большей надежностью и улучшенной экономией топлива. Они хотели иметь возможность слышать радио во время вождения и иметь достаточно мощности, чтобы безопасно обогнать трактор на узкой двухполосной дороге. Со временем у них развился вкус к статусу, который лучше всего проявляется в автомобилях. Однако в последние годы автомобили Восточного блока приобрели культовый и патриотический характер. Люди хотят их восстановить и сохранить. Для многих из тех людей, которые когда-то ненавидели, но теперь очаровательные автомобили, представляют собой важную эпоху в истории, которая свидетельствует о стойкости и победе над коммунистической тиранией.

Если вы хотите узнать больше об автомобилях Восточного блока, я предлагаю эту страницу в Facebook. Кроме того, в прошлом я рассматривал FSO Polonez и Lada Niva. Время от времени я пишу на Hooniverse статьи о странных и малоизвестных автомобилях и грузовиках, которые живут и умирают на улицах Польши; см. множество ссылок в этом сообщении.

Камил Калуски — редактор сайта Hooniverse.com на восточном побережье. Там можно найти его рассказы о восточноевропейских автомобилях, гонщиках за 500 долларов и прочей разной автомобильной атрибутике.

Связанные

Назначение, устройство, функционирование, ремонт и замена

Замок зажигания ВАЗ 2106 — довольно простой механизм. В его схему входят всего четыре основных элемента: корпус, контактная группа, противоугонная система и сам замок. Все эти элементы тесно связаны друг с другом, но при выходе из строя любого из них их можно заменить отдельно.

Устройство

Каждый из вышеперечисленных элементов имеет отдельную структуру.Если рассматривать замок зажигания более подробно, то можно отметить такие детали, как: консоль замка, корпус, вал, диск с контактами, втулка, колодка, вырез контактной группы.

Блокировка консоли, отвечает за блокировку руля, при отсутствии ключа зажигания в замке. Корпус является защитным элементом и закрывает всю схему конструкции замка. Вал отвечает за вращение диска с контактами относительно втулки и контактирует между ними.Блок и группа контактов, в свою очередь, подключаются к общей системе зажигания автомобиля, и через катушку зажигания передают полученный контакт распределителю.

Замена устройства

Перед заменой замка зажигания стоит определить, подлежит ли он ремонту. Иногда замена просто нецелесообразна, так как неисправность может быть незначительной, и при замене отдельного элемента она будет устранена. Но, если все-таки замена необходима, то давайте разберемся, как это правильно сделать.

Перед тем, как начать, обязательно подготовьте металлообрабатывающий инструмент, напильник с острым наконечником и мультиметр. В первую очередь необходимо демонтировать защитный кожух с замка. Затем, чтобы снять замок зажигания, открутите его крепеж и установите ключ в положение «0», чтобы отключить замок.

Далее схема разборки замка включает извлечение запорного элемента через специальное отверстие. Делается это с помощью заранее приготовленного файла. Теперь зажигание легко снимается с панели.

При подключении нового устройства необходимо соблюдать особую схему, поэтому перед отключением от детали контакты следует пометить маркером. Подключение нового замка осуществляется строго по распиновке, указанной на его ободке.

Распиновка зажигания ВАЗ 2106 расшифровывается так:

• Значение «0» — контакты 30 и 30/1 отключают систему питания, переводя ее в аварийный режим работы.
Значение
• «I» — контакты 30 / 1-15 и 30-INT, включают системы освещения (переднее и внутреннее), стеклоочиститель, электродвигатель омывателя, вентилятор отопителя и кондиционера, блок генератора, датчики приборной панели, указатели поворота и звуковой сигнал. сигналов, а также самой системы зажигания.
• Значение «II» — контакты 30 / 1-15, 30-INT и 30-50, оставляет включенными предыдущие элементы, за исключением системы зажигания, блока генератора и панели приборов. Также включается цепь стартера и двигатель начинает работать.
• Значение «III» — контакты 30-INT и 30/1, считается стояночным, останавливает работу цепи стартера, покидает рабочее освещение, очистители, двигатель омывателя и систему охлаждения.

После подключения цепи замка проверить его работу во всех режимах с помощью мультиметра.Для этого отсоедините клемму АКБ, а мультиметром установите между контактом и плюсом АКБ. Поверните ключ зажигания так, чтобы он активировал проверяемый контакт. Если на панели мультиметра появился индикатор исправности, значит, схема соблюдается правильно. Эта процедура должна выполняться для всех четырех контактных позиций.

Заключение

При замене этого элемента следует быть очень осторожным, так как при неправильном подключении вся цепь зажигания перестанет работать и двигатель не запустится.Также при перепутывании контактов можно спровоцировать повышенное напряжение на одном из их узлов, что непременно приведет к его мгновенному выходу из строя.

Следует отметить, что такая схема подключения замка зажигания подходит не только для «шестерки», но и для всего модельного ряда ВАЗ «Классик». Это довольно удобно, так как при выборе новой детали у вас не возникнет особых проблем.

На автомобиле ВАЗ 2106 замок зажигания является основным элементом системы управления бортовым электрооборудованием.Только при полной технической исправности замка обеспечивается правильная работа системы зажигания.

К сожалению, замок зажигания ВАЗ 2106 не может похвастаться длительной бесперебойной работой и довольно часто автомобилисты сталкиваются с тем, что он выходит из строя.

Следовательно, они должны разобраться, что такое замок зажигания ВАЗ 2106, схема подключения, снять его, отремонтировать то, что вышло из строя, а затем смонтировать обратно, вспомнив при этом схему подключения всех проводов.

Наша статья поможет разобраться в вопросах электронного зажигания ВАЗ-2106. Прочитав его, многие смогут самостоятельно отремонтировать замок на ВАЗ-2106 и больше не будут иметь проблем с его разборкой и установкой. Также он пригодится тем, кто не помнит, какая схема подключения каждого кабеля на устройстве.

основная информация

Основными элементами замков зажигания на ВАЗ 2106 являются система включения зажигания и цепь управления стартером.Напряжение прикладывается к данной цепи в определенной ключевой позиции.

Конструкция электронного зажигания на ВАЗ состоит из двух элементов:

• Электрическая часть представляет собой клемму для провода, которая фиксируется в нижней части замка стопорным зажимом. Благодаря этому элементу происходит правильное распределение напряжения на бортовой электронике автомобиля.

Механическая часть устанавливается непосредственно в замок зажигания. Она отвечает в машине за блокировку руля, включение электроники и запуск стартера.

Стоит отметить, что на автомобиле ВАЗ 2106 поломки в равной степени могут быть связаны как с механическими элементами детали, так и с электроникой.

При использовании автомобиля неисправности бесконтактного зажигания бывают разные, поэтому нужно понимать, с чем они могут быть связаны, и знать схему подключения.

Какие поломки могут быть в замке зажигания?

Как было сказано выше, практика показывает, что повреждения характерны для обеих частей замка и часто требуют замены той или иной половины.Иногда может выйти из строя катушка зажигания ВАЗ 2106

При обслуживании этих элементов нужно знать, что такое схема бесконтактного зажигания, и после этого необходимо отключить минусовую клемму на АКБ, кроме случаев проверки наличия напряжения на потребителях.

1. Механическая поломка

Самая частая неисправность механической части БЗС — это крутой поворот ключа, если вовремя не решить проблему с подключением, ключ заклинит в замке, либо он сломается.В результате вам придется менять весь замок, а такая замена потребует больших затрат.

Заводские замки зажигания от автомобилей ВАЗ-2106 очень редко ломаются таким способом, такая проблема характерна для китайских запчастей, ведь стоимость аналога намного ниже. Аналоги ремонту не подлежат, в отличие от запчастей автозавода LADA.

Если автомобилист сталкивается с подобной проблемой, то в дальнейшем, как правило, он уже приобретает оригинальную запчасть у АвтоВАЗа, уже не доверяя китайским производителям запчастей.

1. Электронная неисправность

Часто неисправность замка зажигания ВАЗ 2106 связана с электронной частью устройства и их тоже необходимо заменить. При этом важно помнить, что схема подключения играет огромную роль, и не стоит путать провода в некоторых местах.

Основные причины выхода из строя вывода зажигания:

• Контактное окисление.
• Частичное или полное сгорание проводов.

Плавление пластиковой части клеммы.

Эти причины вызваны плохим контактом клемм на ВАЗ 2106, либо тем, что идет длительный запуск стартера.

В этом случае нужно менять только электронный блок, который можно приобрести отдельно в магазинах автозапчастей.

При замене нужно запомнить или зарисовать цвета каждого кабеля на подключении к замку, чтобы схема была под рукой, или просто сфотографировать терминал на телефоне.У каждого контакта есть определенный номер. Итак, подключение может производиться по схеме, указанной на упаковке производителя. Если схемы нет или она потеряна, то читайте дальше.

Схема подключения

Электронный блок замка имеет следующие контакты:

15 — к контакту подключается двойной синий провод с черной полосой.

30 — провод розовый. Отвечает за включение стартера.

30/1 — коричневый провод.

50 фиолетовый или красный. Цвет зависит от года выпуска автомобиля. Дополнительная цепь для запуска стартера.

INT — черный провод с двумя контактами, отвечает за подачу напряжения с плюсовой клеммы на замок зажигания.

Схема зажигания довольно простая, а распиновка проводов многим запоминается с первого раза.

Замена выключателя зажигания

Эту процедуру можно выполнить самостоятельно, если у вас есть хотя бы базовые навыки работы с инструментами, и в обязательном порядке.Замок зажигания на автомобиле ВАЗ 2106 не слишком сложен, а схема подключения всех проводов проста и понятна. Поэтому самостоятельную замену, не обращаясь в сервисный центр, выполняют многие автомобилисты.

Для ремонта, отключения и подключения потребуется:

• плюс отвертка;
Отвертка шлицевая
• ;
• тонкое шило или маленькое розовое.

Перед ремонтом обязательно отсоединить минусовой полюс аккумуляторной батареи!

Многие знают, что напряжение 12В не страшно человеку и не боятся получить удар током.При этом забывают, что электричество может воздействовать не только на руку, но и на детали автомобиля. Если случайно замкнуть провода при попытке снять замок, это может привести к выходу из строя некоторых электронных компонентов машины.

Для замены потребуется взять большую крестовую отвертку и маленькую торцевую отвертку. Первым был демонтирован пластиковый кожух руля. Сначала снимается нижняя планка, затем верхняя планка. После снятия крышки все элементы замка становятся доступными и их можно снять.

Второй шаг — отсоединить провода от механической половины устройства, предварительно запомнив положение клемм, т.к. распиновка проводов в этом случае важна. Об этом говорилось выше.

Открутив болты крепления самого замка небольшой отверткой, необходимо повернуть ключ автомобиля в «нулевое» положение. Теперь устройство должно легко и без усилий выходить из крепления.

На следующем этапе отсоединяются все провода, подходящие к замку зажигания.Для тех, кто присоединяется, схема перерисовывается или фотографируется, а остальные могут распечатать памятку из этой статьи. Это поможет им без проблем соединить деталь.

Затем ищем небольшую плоскую прорезь слева от детали на кронштейне и с усилием втыкаем туда шило, чтобы вдавить фиксатор.

Теперь вы можете вытащить замок зажигания из кронштейна, поддев его другой отверткой.

Установите и подсоедините новый замок в обратном порядке. Главное, правильно соединить все контакты, запомнив схему подключения, иначе можно обжечь провода.

Не забывайте, что при замене необходимо отключить минусовую клемму АКБ.

Классический автомобиль СССР, почти живая легенда, продукт труда инженеров Волжского автозавода, легковой автомобиль малого класса шестой итерации, одно время удивлял и восхищал ВАЗ 2106. Конечно, нет. Последней причиной удивления советского человека стала неопытность автомобилей относительно высокого класса, однако, несмотря на мелкие технические недочеты, «шестерка» была блестящей технической работой.Особенно выделялась электрическая часть автомобильного оборудования.

Устройство электрооборудования ВАЗ шестой модели

Если посмотреть на принципиальную схему электрооборудования ВАЗ 2106 в полном виде, сразу можно заметить работоспособность подключения по однопроводному принципу. То есть все оборудование подключается к источнику тока последовательно от его «плюса», а кузов автомобиля или «масса» берет на себя роль «минуса». Это стало возможным благодаря его большой массе, большой вместимости.Корпус стал своеобразным проводником, связанным с «минусом» аккумулятора. Такой подход повысил уровень безопасности при эксплуатации электрооборудования, а также значительно сэкономил на электропроводке, ведь теперь ее нужно вдвое меньше.

Сейчас это никого не удивит, но так было не всегда. Да, ВАЗ 2106 был не первым в мире автомобилем с такой схемой электрооборудования, но он был первым по-настоящему массовым в СССР. В качестве источника тока для работы электрооборудования ВАЗ используется аккумуляторная батарея и генератор переменного тока.Ток от аккумуляторной батареи используется при запуске двигателя для проворачивания коленчатого вала и создания искры в свечах зажигания. Ток от генератора преобразуется выпрямительной системой в ток, приемлемый для транспортного средства, и подается в систему потребителями во время работы двигателя, а также в аккумулятор для компенсации потерь при запуске двигателя.

К сожалению, эта схема снимает часть полезной нагрузки с коленчатого вала, снижая выходную мощность.Однако где-то нужно брать электричество, правда? Ведь аккумулятор в силу ряда чисто физических причин (медленная зарядка, нестабильная сила тока, огромная диспропорция между емкостью, массой и размером и так далее) не в состоянии обеспечить током всех потребителей.

Электрооборудование системы ВАЗ 2106

Схема электрооборудования ВАЗ шестой модели включает в себя ряд систем, обеспечивающих работу потребителей в разных частях автомобиля.Это:

• система зажигания;
• система управления освещением;
• система работы прикуривателя;
• система запуска двигателя;
• система управления электромагнитным клапаном карбюратора;
• стеклоочиститель и омыватель ветрового стекла;
• система обогрева;
• звуковая система;
• часть системы охлаждения двигателя;
• система индикаторов и датчиков состояния.

Система зажигания включает генератор переменного тока, выпрямительный блок, систему распределения тока, свечи зажигания, предохранители и ряд поддерживающих элементов.Система снимает низкое напряжение с щеток генератора, преобразует его в трансформаторах в ток высокого напряжения и в соответствии с порядком работы цилиндров двигателя подает его на свечу зажигания. Преобразованный ток должен иметь достаточно энергии, чтобы создать электрический ток внутри цилиндра двигателя и воспламенить рабочую смесь.

Органы управления включают в себя все фары, такие как передние и противотуманные фары, лампы внутреннего освещения, лампы освещения багажника, а также установленные дополнительные элементы освещения.Сюда также входят сигналы поворота, стоп-сигналы, габаритные огни и другие. В целом эти устройства являются важной частью обеспечения соблюдения правил дорожного движения, поэтому они постоянно получают питание от аккумулятора, затем от генератора и отключаются в последнюю очередь. То же касается и системы звуковых сигналов, которые более четко информируют других участников дорожного движения об изменении ситуации на дороге.

Система запуска двигателя включает аккумулятор и ряд элементов, обеспечивающих большой ток для запуска всех потребителей и прокрутки вала двигателя до пусковой скорости.Когда коленчатый вал достигает этой частоты, включается генератор — теперь он питает всех потребителей и заряжает аккумулятор.

Для удовлетворительной работы системы подачи топлива на высоких оборотах в карбюраторе ВАЗ 2106 предусмотрен электромагнитный клапан. Он регулирует работу двигателя на холостом ходу и рабочий ход. Для управления им и синхронизации его работы с двигателем в схеме электрооборудования предусмотрена собственная отдельная система. Рекомендуется скачать схему электрооборудования ВАЗ 2106 и ознакомиться с его работой.

Система управления вентилятором системы охлаждения двигателя обеспечивает стабильный нормальный тепловой режим ДВС, увеличивает ресурс самой дорогой части автомобиля. Индикаторы состояния автомобиля связаны с датчиками, установленными в критических местах ВАЗ 2106. Индикаторы снимают показания, преобразовывая физические величины в аналоговый или цифровой сигнал, который обрабатывается и поступает на индикаторы. Из последних, в свою очередь, можно считать необходимую информацию.

ВАЗ-2106 имеет несколько систем электрооборудования, призванных облегчить жизнь водителю и повысить комфорт вождения. К ним относятся дворники, обогреватель, обогреватель стекол, прикуриватель и другие. Некоторые из них полезны, другие созданы по принципу «чтобы было». Какое использование — решать хозяину, но сам факт наличия выбора радует.

Схема электрооборудования автомобиля ВАЗ 2106 очень разветвленная и описать ее в одной статье не представляется возможным.Если есть желание или есть необходимость углубить и расширить знания о самом популярном автомобиле Союза, настоятельно рекомендуется ознакомиться со специальной специализированной литературой или хотя бы с фото схемы электрооборудования.

В любом автомобиле замок зажигания является одним из основных компонентов системы, так как именно с его помощью запускается двигатель. В случае поломки двигатель не запустит двигатель, поэтому каждый автовладелец должен знать причины и признаки неисправности устройства.Из-за чего может выйти из строя замок зажигания ВАЗ 2106 и как его заменить самостоятельно? Ответы на эти вопросы ищите ниже.

Какие неисправности могут возникнуть в работе зажигания?

Какая схема подключения проводов, как снять, как подключить, заменить и отремонтировать механизм в гараже? Для начала предлагаем разобраться в основных поломках, которые могут произойти с устройством. Сам ZZ состоит из механических и контактных частей.Ключ вставляется в механическую часть устройства, а все необходимые контакты и провода располагаются в контактной группе.

Одна из основных причин выхода из строя шестерни ZZ — заклинивание устройства при попытке угона автомобиля. Если ZZ заклинило, то двигатель конечно не будет.

Кроме того, одной из самых частых причин считается поломка контактной группы. Как показывает практика, этот компонент может выйти из строя из-за короткого замыкания или закисления контактов, а также проблема может заключаться в повреждении изоляции.Основными признаками неработоспособности ZZ является невозможность запуска двигателя, а также отказ от работы сразу нескольких потребителей энергии, которые, как может показаться на первый взгляд, не связаны между собой.

Способы устранения поломок

Перед заменой, ремонтом и установкой нового предлагаем подробнее узнать о нескольких способах решения проблемы:

1. Снятие и замена устройства на новый. Многие автовладельцы меняют свои ZZ из-за того, что не хотят заниматься самостоятельным ремонтом и тратить на это свое время и силы.Иногда такой подход действительно целесообразен, если проблема серьезна.
2. Разберите устройство и определите вышедшие из строя элементы, затем замените их. Как правило, причина неисправности кроется в проблемах в работе контактной группы. Перед тем, как подключить новую группу, нужно учесть распиновку контактов по цвету, это важно соблюдать.

Если менять ZZ, то учтите, что поменять еще и личинку в замке двери, как и в замке багажного отделения, нужно будет.Иначе ключом не получится открыть багажник и двери (автор видео — канал Region 4253).

Как поменять и подключить прибор своими руками?

Перед заменой прибора подготовьте шило и две отвертки — с крестообразным и плоским наконечником. Если шила нет, можно использовать гвоздь, ширина его должна быть 2 мм, а длина — максимально большой. Также нужно позаботиться о том, чтобы в бортовой сети не было напряжения. 12 вольт хоть и не вредны для человека, но замыкание также может спровоцировать выход из строя других потребителей энергии.Поэтому перед тем, как сменить и как забрать новый ZZ, нужно будет отключить от блока питания.

Итак, как произвести замену механизма — подробная инструкция с фото ниже:

1. Установите ключ в ZZ и поверните его на 90 градусов так, чтобы он был установлен в положение 0. Это необходимо сделать, потому что в этом случае штифт, которым крепится рулевой шкив от проворачивания, превратится в секрет. Другими словами, это не позволит булавке помешать вашим дальнейшим действиям.
2. Далее необходимо будет демонтировать пластиковую защитную крышку на руле, так как за ней скрывается само устройство и все разъемы. Для выполнения этой задачи вам потребуется открутить пять саморезов — с их помощью нижняя часть накладок крепится к верхней.
3. При откручивании и снятии болтов необходимо будет приподнять верхнюю часть накладки и снять ее. После этого оба компонента защиты убираются в сторону.
4. После выполнения этих действий вам необходимо будет открутить винты, которыми крепится замок зажигания. Сами болтов два; они расположены слева и справа от устройства. Когда болты открутятся, потребуется отсоединить провода, подключенные к контактной группе.
5. На следующем этапе вам нужно будет посмотреть на левую сторону устройства — здесь вы можете увидеть небольшой слот. В эту прорезь нужно будет вставить шило или гвоздь, а затем вдавить само крепление.
6. Сделав это, необходимо снять устройство с гнезда, при этом его нужно будет подтолкнуть отверткой. Когда замок зажигания у вас в руках, вы можете либо заменить устройство, либо отремонтировать его, в зависимости от необходимости. Если вы не знаете, как поставить замок обратно, то в этом нет ничего сложного — процедура выполняется аналогично, только в обратном порядке.
   Для установки необходимо вставить ключ в новый ЗЗ, после чего установить его в положение 0.После этого зажимается нижний фиксатор, это позволит установить устройство в сиденье. Все необходимые провода подключаются в соответствии со схемой распиновки, проверяется работоспособность установленного узла.

Фотогалерея «Замена зажигания»

Основная особенность проводки ВАЗ 2106 электро в том, что она однопроволочная. Поэтому интересно посмотреть на разводку, которая выполняет 2 роли: плюс и минус. Также важно знать, что все электрическое в автомобиле предназначено для определенного рабочего процесса.

Что касается самого автомобиля, то многие уже знакомы с функционалом ВАЗ 2106, пространством под капотом и в багажнике. Этот автомобиль можно кастомизировать, как только пользователю будет удобно. Но даже такая известная машина, как ВАЗ 2106, снова может чем-то удивить.

Элементы электропроводки, как и любой другой элемент, отвечающий за функционирование автомобиля, в полной мере имеет свои характеристики, а схема подключения в свою очередь:

• активирует электрическую цепь с помощью замка зажигания ВАЗ 2106;
• подключается к аккумулятору через блок предохранителей;
• проводит электрический ток в ключевых узлах.

Исходя из всего вышесказанного, все неисправности нужно начинать искать с замка зажигания, ведь большая часть ответственности лежит на нем. Сам ключевой узел не только отвечает за управление всей системой зажигания в автомобиле, но и выполняет охранную функцию. Также он позволяет буксировать автомобили.

Каковы причины ремонта замка зажигания?

Замок зажигания такого классического автомобиля, как ВАЗ 2106, имеет 4 режима работы, которые отличаются выполнением электрических функций.

1. Нулевой режим практически ни за что не отвечает, только питает некоторые провода.
2. Первый режим дает возможность управлять не только ходовыми огнями, но и противотуманными фарами, щетками стеклоочистителей и поддерживает работу обогрева автомобиля.
3. Второй режим отвечает за работу поворотников, панели приборов и системы зажигания.
4. Третья позиция обеспечивает питание клемм.

Замена замка зажигания может потребоваться один раз почти каждому водителю.Это можно объяснить тем, что некоторые водители теряют ключи от зажигания, а как завести машину без ключей?

Ну а если говорить о классическом автомобиле, то, скорее всего, водитель ВАЗ 2106 уже разобрался с физическим износом некоторых деталей, в данном случае речь идет о личинке замка. Если провода в замке зажигания уже выглядят как-то подозрительно, то в таком случае проводку следует заменить как можно скорее, чтобы не доводить ситуацию до короткого замыкания.

Как поменять ключ зажигания

Для замены замка зажигания необходимо выполнить следующие действия:

• отсоединить аккумулятор;
• откручиваем все винты кожуха под рулем и снимаем его;
• перевести ключевой узел в положение «0»;
• вставить шило в отверстие для снятия фиксатора;
• пометить контактные провода, чтобы в дальнейшем их не путать;
• установите новый замок и выполните команду снова, но наоборот.

Удобно, что схема подключения сделана так, что для смены всей контактной группы вообще не нужно снимать замок зажигания. Но в любом случае не обязательно фактически «сдирать» все одной рукой, потому что обратно установить все, что было снято ранее, не получится.

Что касается закупки запчастей, то в данном случае это нужно делать у проверенных поставщиков, ведь подделок на рынке сейчас достаточно. В ВАЗ 2106 применены только качественные комплектующие.Необходимо помнить, что корпус оригинального замка зажигания сделан аккуратно, ровно по краям и сверху, и голограмма аккуратно не оторвется.

Отличительная черта подделки — плавное и точное движение ключа в замке, в подделках его обычно не так-то просто подать.

Преимущества бесконтактного зажигания

Электросхему можно охарактеризовать иначе. Бесконтактное зажигание — популярный вид тюнинга классических моделей автомобилей, и ВАЗ 2106 не исключение.Минусов у такого розжига нет. Главное преимущество — экономия бензина, двигатель работает максимально чисто, а запуск зимой более плавный, ускорение автомобиля становится более комфортным. Но главное преимущество — это плавная работа двигателя.

Важно знать, что чем плавнее механизм, двигатель ВАЗ, тем дальше можно проехать на этой машине. А если знать, за что отвечают схемы, то ремонт основных деталей можно сделать самостоятельно.

Схема подключения ВАЗ 2106 такая же, за исключением некоторых элементов.Датчик импульсный, он создает колебания, которые поступают на транзисторный ключ. Благодаря этой подаче появляются другие импульсы, которые попадают в систему.

Схема ВАЗ 2106

не такая сложная, как кажется. В машине много других сложных сюрпризов, но это уж точно не схема подключения. Нужно знать и понимать, насколько важно понимать, что такое электросхема ВАЗ и на что она влияет, и есть ли какие-то сходства с другими моделями, например, ВАЗ 21063.И независимо от того, сколько лет машине, какого года или века он выпускает, информация об автомобиле всегда будет актуальной.

Схема ВАЗ может быть идентична другим ее моделям, а также другим элементам и механизмам, например схеме двигателя. Удобно, что запчасти к таким машинам продаются на каждом авторынке, это касается всего электрооборудования. В классических автомобилях очень легко запомнить, что такое электрическая схема, ведь ее аналоги довольно распространены, поэтому во всей «классике» элементы проводки могут быть идентичными.Не бойтесь таких машин, здесь все элементы понятны простому русскому человеку. Поэтому многие не покупают новые автомобили, а проводят тюнинг старых агрегатов и активно ими пользуются уже много лет.

Двигатели ВАЗ 2106: особенности конструкции, описание, ремонт

автомобилей ВАЗ-2106 были оснащены моторами 100260. Кроме этого автомобиля они подходят и всем остальным классическим моделям ВАЗ от 2103 до 2107. Давайте разберемся, что такое двигатели ВАЗ-2106, как устроен двигатель, какие у него с ним проблемы, как отремонтировать.

общее описание

Данные силовые агрегаты предназначены для установки на легковые автомобили малого класса. Производство двигателей на Волжском автозаводе началось в 1976 году. Такой же агрегат устанавливался на ВАЗ-21074, Нива-2121.

Двигатель имеет ресурс 125 000 км, однако это только паспортные данные. Практика показывает, что двигатели ВАЗ-2106 способны проходить от 200 тысяч км и выше. Естественно, это при условии качественного и своевременного обслуживания. Мотор имеет потенциал 80 л / с без потерь ресурса.

Технические характеристики

Итак, ВАЗ-2106-1000260 — бензиновый силовой агрегат. Система питания может быть разной. Старые двигатели ВАЗ-2106 были карбюраторными, современные — инжекторными. Его объем составляет 1568 см3. По паспорту мощность 77 л / с. Крутящий момент составляет 104 Нм при 3000 об / мин.

Расход топлива по городу 10,3 на 100км пробега. По бездорожью можно ездить немного экономичнее. Расход по паспорту 7,4 литра. При эксплуатации авто в смешанном цикле аппетиты составляют около 10 литров.Двигателям для эффективной работы необходимо не только топливо, но и моторные масла — агрегат расходует 0,7 литра смазочной жидкости на каждые 1000 км пробега. Залейте в агрегат 3,5 литра масла.

Отличительные особенности

Двигатели ВАЗ-2106 — вполне удачное завершение предыдущей модели. В процессе создания силового агрегата инженеры использовали самые современные на то время технологии. Производитель поставил задачу улучшить конструкцию и технические характеристики двигателя любой ценой и всеми доступными способами.

Увеличена мощность двигателя ВАЗ-2106 за счет увеличения общего полезного объема. Особое внимание при разработке и производстве инженеры уделили повышению качества камеры сгорания. Благодаря доработкам и модернизациям родился блок цилиндров 10002011. Других отличий от базовой конструкции в данном агрегате, кроме диаметра, нет.

В ходе технологических процессов производства инженеры и специалисты присваивают каждому блоку цилиндров определенный класс. Теперь вы можете выбрать пять или более из этих классов.Они отличаются на 0,01 мм. Этим классам присваиваются символы — A, B, C, D, E. Чтобы узнать, к какому классу относится конкретный агрегат, достаточно заглянуть под движок. Буква указана внизу основания. Головка блока с индексом 21011-10005011-10 осталась без изменений. Чтобы скорректировать общий размер цилиндров, разработчикам и инженерам пришлось применить новые прокладки ГБЦ.

Что касается стандартных и принятых во всем мире поршней, то поршни имеют много схожих характеристик.В этом двигателе использовались детали поршневой системы от агрегата 21011. Номинальный диаметр этого поршня по паспортным данным 79 мм.

Новая модификация двигателя имеет специальные цилиндрические колодцы. Также увеличились объемы. В процессе работы на каждом участке поршень нагревается более равномерно и не сразу, а постепенно. Таким образом, разработчикам удалось компенсировать тепловую деформацию. Также инженеры решили разместить в бобышках поршней специальные терморегулирующие пластины.С 1990 года силовые агрегаты комплектовались карбюраторами «ОЗОН» 2107-1107010-20, а также вакуумным распределителем зажигания.

Особенности эксплуатации

Двигатели для данной модели имеют определенные особенности, которые необходимо учитывать при использовании автомобиля. Рассмотрим, как правильно эксплуатировать этот двигатель. Также перечислим типовые неисправности.

Предварительный нагрев

Чтобы силовой агрегат мог работать долго, с ним нужно быть осторожным. Итак, любой механизм, прежде чем начать активно работать, должен прогреться.Для нормального прогрева двигателя необходимо дать ему поработать пять минут на оборотах, близких к 2000 тысячам. Как понять, что можно начинать движение? Мотор может стабильно работать на холостом ходу.

Распредвал

Работа двигателя ВАЗ-2106 имеет еще одну особенность. В процессе эксплуатации наблюдается повышенный износ распредвала. Об износе детали водитель может узнать по характерному стуку на холостом ходу.

Его будет слышно даже при закрытом капоте и в салоне автомобиля.Чтобы предохранить распредвал от преждевременного и интенсивного износа, необходимо регулярно регулировать клапаны.

Замена масла

Если вы нарушите правила производителя и не замените моторные масла вовремя, это приведет к износу цилиндров. Их диаметр увеличится на 0,15 мм. Не заливайте дешевые и некачественные масла. Уровень не должен быть ниже среднего. На машине пробег более 60 тыс. Км. Цилиндры с нехваткой масла выйдут из строя.

Если агрегат потребляет больше масла, чем он, можно сказать, что клапаны или кольца вышли из строя.В этом случае в первую очередь нужно измерить компрессию, а потом уже искать причину повышенного аппетита.

Перегрев

Проблема перегрева актуальна для любого мотора. Если двигатель ВАЗ-2106 (карбюратор) закипает, но не греется в штатном режиме, владельцу следует обратить внимание на термостат.

Поменяли на более качественную. Также проблема может скрываться в забитом радиаторе. Дополнительно проверяется система охлаждения. Может образовывать воздушную пробку.

Двигатель torit

Работа двигателя ВАЗ-2106 не всегда плавная и стабильная.Иногда вместо четырех цилиндров их всего три. На это есть несколько причин. Итак, чаще всего все виной всему ненастроенные клапанные зазоры или прогорание клапана. Вертел также возникает из-за горячей охлаждающей жидкости. Популярная причина — некачественное топливо в баке, неисправный карбюратор, неисправность системы зажигания.

Выхлоп из выхлопной трубы

Дымящийся двигатель требует капитального ремонта. Причина — необратимые нарушения в работе сальников или маслосъемных колец.Технические характеристики двигателя ВАЗ-2106 меняются в худшую сторону.

Зимняя эксплуатация и запуск двигателя

Зимой производитель рекомендует запускать двигатель вручную с помощью пусковой рукоятки. Также важно прогреть аккумулятор — для этого на пару секунд включите свет. Чтобы двигатель не заглох, перед запуском выжимают сцепление. Дело в том, что трансмиссионное масло в коробке передач слишком густое и нужно время, чтобы снова стать жидким.Зимние масла не вызовут таких проблем.

Стартер запускается только при выжатом сцеплении. Чтобы мотор не глохнул, тяни всасывающий. Отпускать его следует как можно медленнее, так как двигатель прогреется и обороты двигателя ВАЗ-2106 упадут до холостого хода.

Периодически нажимайте и отпускайте педаль акселератора, чтобы смазка подавалась к компонентам и механизмам двигателя. Двигатель должен работать на холостом ходу не менее пяти минут.

Особенности капитального ремонта

Перед ремонтом в первую очередь необходимо произвести демонтаж.Для капитального ремонта этого двигателя вам потребуются специальные инструменты — слесарные и измерительные инструменты. Процесс сборки лучше доверить специалистам, однако многие автомобилисты собирают эти моторы самостоятельно.

Для разборки корпуса ГБЦ и маховика необходимо иметь определенный опыт или обратиться в СТО. Особые навыки требуют разборки пальцев. Также для того, чтобы провести капитальный ремонт, нужны диагностические навыки. Завершаются ремонтные работы по установке двигателя ВАЗ-2106 обратно в автомобиль.

Заключение

Итак, мы выяснили, что такое силовой агрегат модели ВАЗ-2106. Мотор слабоват, поэтому на данный момент тюнингом и доработкой этого двигателя занимаются многие автовладельцы. Частым видом тюнинга является установка 16-ти клапанной головки агрегата. Это позволяет увеличить мощность на 20 процентов. Бюджет тюнинга не превышает 20 тысяч рублей. Некоторые устанавливают турбокомпрессор, но это очень дорого.

Как отремонтировать двигатель ВАЗ 2106 у себя в гараже?

Общеизвестный факт: 2101 была первой моделью ВАЗа, за ней последовали универсал, затем седан 2103 и его модификация — 2106.Следует отметить, что он завоевал такую ​​популярность в России, что ни о какой другой иномарке не снилось, даже Toyota Corolla, выпущенная более 30 миллионов экземпляров, не смогла победить «шестерку».

Но, какой бы популярной и популярной ни была эта машина, у нее есть недостатки, на которые, к сожалению, стоит отнести и его двигатель. Теперь найти нужную запчасть несложно, поэтому ремонт двигателя ВАЗ 2106 проблематичным не назовешь. Как показывает практика, ресурс такого двигателя составляет около 60 000 км, после чего следует «капитал».К счастью, эта процедура не затрагивает все детали и компоненты автомобиля, но процесс все же очевиден.

Капитальный ремонт двигателя ВАЗ 2106 необходимо для удешевления при самостоятельных монтажных и демонтажных работах. Конечно, можно пойти и дальше, но не у каждого автовладельца в гараже, кроме машины, есть несколько станков для расточки цилиндров или полировки шейки коленвала. Конечно, для демонтажа и брака вам также потребуются некоторые инструменты, некоторые из которых можно назвать уникальными и специфическими.

Ремонт двигателя ВАЗ 2106 для удобства затрат разделен на три этапа, среди которых нужно выделить разборку, дефект и замену деталей с последующей сборкой. Первый этап подразумевает полную разборку. Необходимо помнить, что делать это нужно на чистом рабочем месте, потому что, например, пыль, которая может попасть в блок цилиндров, вскоре пристанет к жирным поверхностям масла, а после сборки сведет все работы на нет. . Все детали следует тщательно промыть керосином, так как ни один уважающий себя специалист не займется грязным блоком цилиндров, полностью залитым мазутом.Кроме того, если «хвостовик» останется в двигателе, он начнет смываться чистым маслом и может забить всю систему смазки. Опять же все зря работают.

Ремонт двигателя ВАЗ 2106 подразумевает и бракованность. Для этого вам понадобятся несколько микрометров, набор щупов и штангенциркуль. Первый — это измерение шейки коленчатого вала и шейки распределительного вала. Второй — цилиндры и опоры распределительных валов. Щупами также нужно определить состояние многих деталей (их список довольно длинный).

После определения износа деталей расточка цилиндров и шлифовка шейки коленчатого вала. Затем устанавливаются запчасти. Особое внимание стоит уделить качеству сборки, ведь оно напрямую влияет на ремонт двигателя ВАЗ 2106.

Тогда нужно заменить расходные жидкости. Особое внимание следует уделить масляному фильтру, в который перед установкой установить масло. После этого нужно убедиться в правильности сборки, проворачивая коленвал вручную с помощью изогнутого стартера.Вращение должно быть плотным.
