Замена шлангов отопителя ваз 2110: Замена патрубков печки на ваз 2110 пошаговое руководство
Замена патрубков печки на ваз 2110 пошаговое руководство

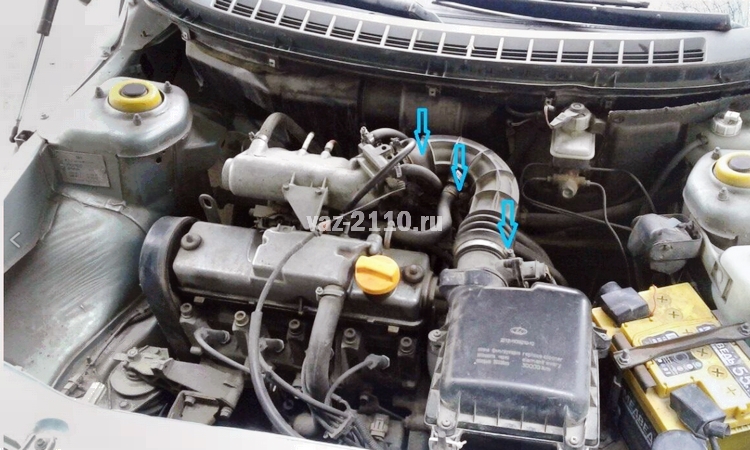

К сожалению как-то с утра я обнаружил что у меня прохудился патрубок печки, и я пришел к выводу что пора бы его заменить, этот процесс занимает пол часа, как это сделать смотрите ниже:

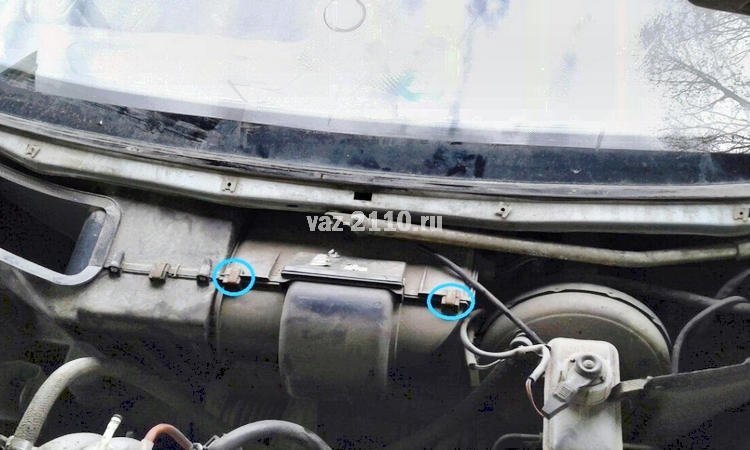

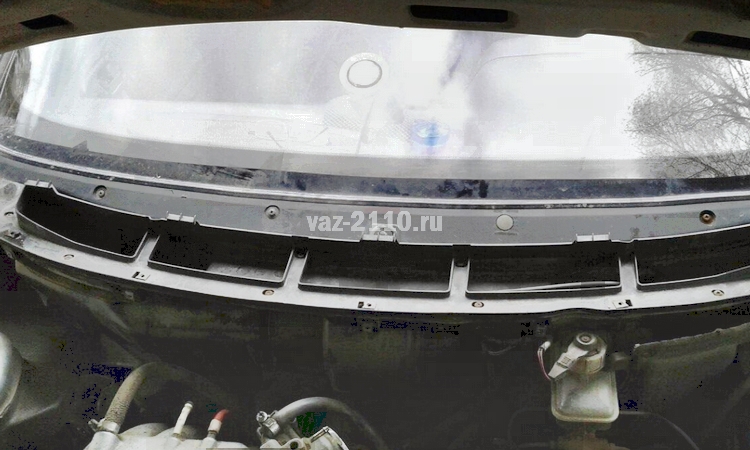

Для начала снимаем весь пластик который может помешать замене патрубка отопителя.

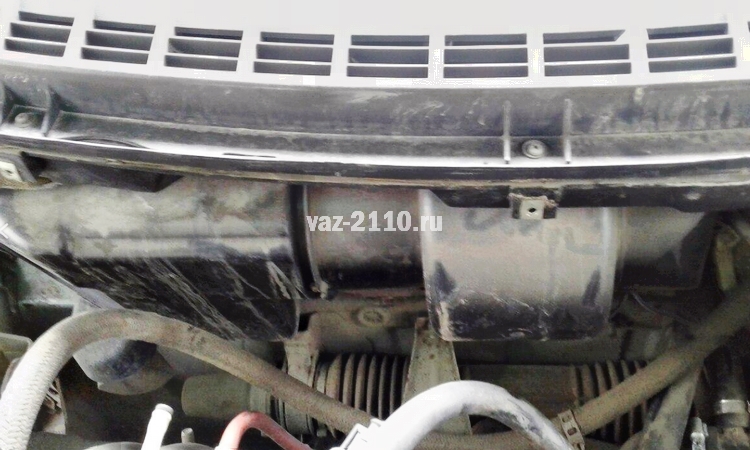

Снимаем корпус вентилятора, потому как он мешает замене.
Снимаем эту клему.

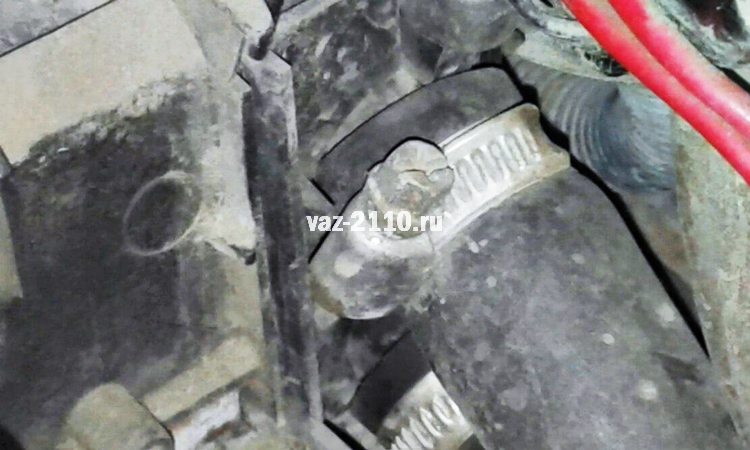

И вот наконец открылся полный доступ к хомуту и патрубку. Откручиваем хомут и снимаем этот патрубок.

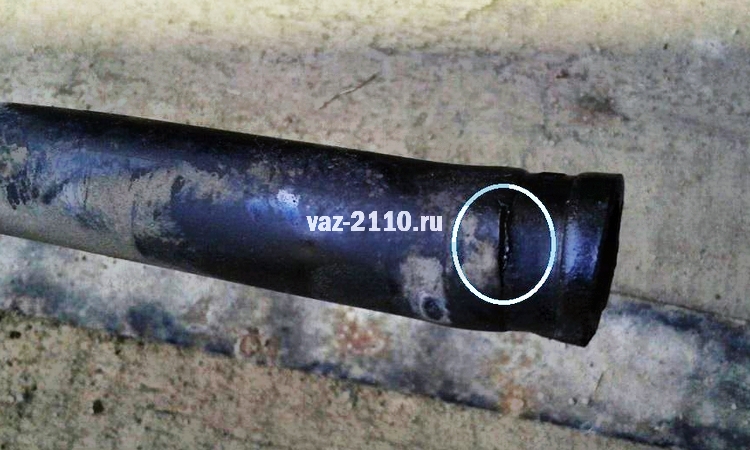

А вот собственно и виновник торжества! Меняем его и радуемся жизни.
Остались вопросы по замене патрубков? Смотрим видео и учимся:
Материалы по теме:

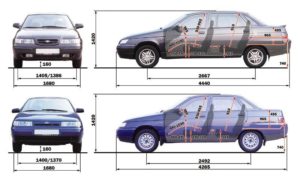

Вес ваз 2110 и его модификаций
Топливная магистраль на ваз 2110 — замена и ремонт
Адсорбер на ваз 2110 — как удалить или заменить
Как поменять тосол на ваз 2110 своими руками
Замена шланга на печку ваз 2110 своими руками
Шланги печки ваз 2110
Как правило, в любом автомобиле установлен обогреватель или, другими словами печка. Роль такого устройства немаловажная, за счёт печки обеспечивается нужная температура внутри салона.
При помощи автоматизированной системы управления появляется возможность регулировать температуру с высокой точностью. Конечно, никто не застрахован от поломки печки на машине ВАЗ 2110, поэтому для снижения риска появления такой ситуации, нужно чаще проверять отводящие и подводящие шланги.
Замена шланга на печку ваз 2110 – это процесс важный. И в данной статье пойдет речь о том, как проводится замена шланга печки ваз 2110.
Шланги в системе отопителя машины ВАЗ 2110
Замена шланга с печки ваз 2110
В каждом автомобиле есть своя система отопления, в которой чаще всего используется жидкость. Для того, чтобы соединить все элементы, потребуются разнообразные шланги.
В процессе эксплуатации машины им уделяют пристальное внимание. Если вовремя не выявить и не устранить дефект, либо не поменять шланг на печке, могут появиться проблемы с двигателем транспортного средства.
Примечание! Уделять внимание требуется как шлангам, так и хомутам, за счёт которых обеспечивается лучшая герметичность соединения. Ослабленный или неправильно затянутый хомут может стать причиной незапланированного капитального ремонта двигателя.
Что нужно иметь под рукой для ремонта
Это:

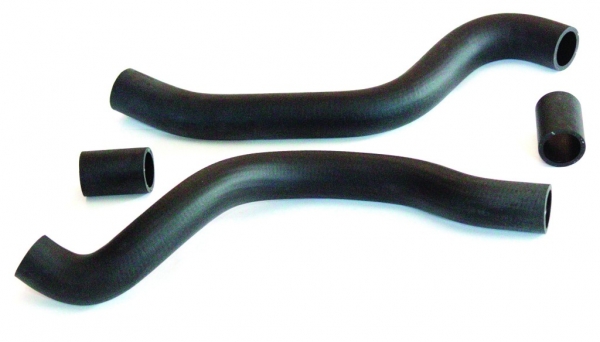

- Нижний шланг для отведения из радиатора жидкости.
- Верхний подводной шланг.
- Коротыши для муфт водного насоса, а также термостата.
Замена шлангов для печки на ваз 2110

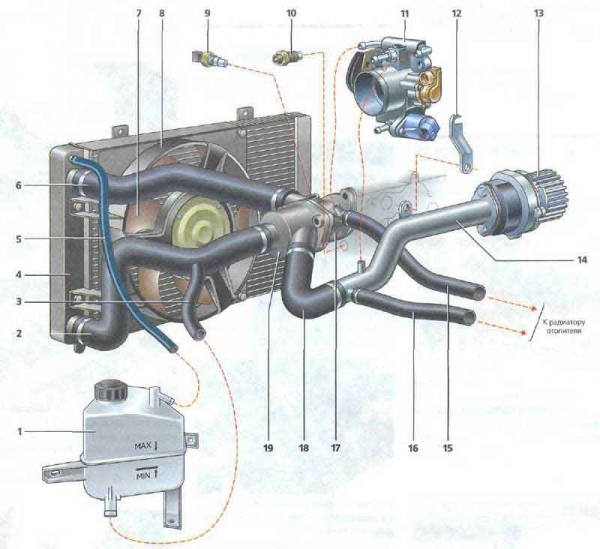

Через верхний шланг к радиатору подводится нагретая жидкость, через нижний шланг происходит отведение охлаждённой жидкости от радиатора.
Примечание! Если обнаружены подтекания из шлангов, повреждённые элементы нужно срочно заменить.
Демонтаж шлангов для отведения и подведения жидкости
Замена шлангов на печки ваз 2110
Замену шлангов нужно производить при наличии определённого набора инструментов.
- отвертками необходимого размера;
- силиконовой смазкой;
- рожковыми и торцовыми ключами.
Порядок осуществления работ
Замена шлангов на печку ваз 2110
В процессе выполнения любой работы должна соблюдаться некая последовательность, только при учёте инструкции, рекомендаций и советов действия будут правильными, качественными и эффективными.
Итак:
Примечание! Перед сливанием охладительной жидкости двигатель должен полностью остыть, поскольку при высокой температуре сливаемая жидкость будет также раскаленной.
- Аккуратно убирается облицовка на лобовом стекле – накладка рамы и облицовка шумоизоляции.
- Демонтируется обогревательный вентилятор.
Замена шлангов от печки на ваз 2110
- От корпуса обогревателя открепляют хомут шланга вакуумного.
- С помощью отвертки демонтируют три пружинные скобки, предназначенные для фиксации переднего корпуса отопительного воздухосборника.
- Отвинчиваются крепёжные винты переднего корпуса.
- Теперь можно легко снимать непосредственно этот корпус.
- Нужно ослабить затяжку хомутов, а также отсоединить от штуцеров шланги.
Монтаж новых шлангов
Замена шлангов печки ваз 2110
При выполнении замены шлангов печки на машинах ВАЗ 2110 также рекомендуется сменить хомуты, которые служат для подсоединения всех элементов.
Работы желательно осуществлять по приведенному ниже алгоритму:
- Делается замена. Шланги на печке, посредством которых подаётся и отводится охлаждающая жидкость от радиатора печки меняются новыми.
- В обратном порядке закрепляются другие элементы с узлами.
- В охладительную систему заливают охладительную жидкость и оценивают герметичность шлангов и соединений. Если есть необходимость, их нужно подтянуть.
Смена тройника либо шланга для отведения жидкости
Примечание! В некоторых ситуациях охлаждающая жидкость протекает в местах подсоединения тройника к радиатору отопителя, расширительному бачку и к насосу охлаждающей системы двигателя.
Замена шлангов печки на ваз 2110
В таких случаях можно обойтись только затяжкой шланг новыми хомутами.
Примечание! Подтяжка хомутов должна выполняться с предельной осторожностью, дабы не повредить резину шлангов. Это может обернуться заменой отводящего или подводящего элемента.
Шланг может ремонтироваться без съёма с машины
Ваз 2110 шланги от печки
Работы рекомендуется проводить в такой последовательности:
- сначала повреждённый конец шланга;
- такой же отрезок нового элемента насаживают на трубу из металла, длина которой около 60-ти мм, а диаметр – 20 мм. За счёт невысокой стоимости этой детали можно существенно сэкономить деньги и время на осуществление ремонта;
- чтобы уменьшить натяжку шланга, его нужно увеличить примерно на 8 мм;
- при вытекании тосола(см.Замена тосола – тонкости процесса) из стыков шлангов и отопительного радиатора потребуется демонтировать вакуумный усилитель.
Детальный процесс замены шлангов печки можно посмотреть на видео.
Смена шлангов тройника
Как и при любых других ремонтных работах требуется соблюдать порядок действий приведённой ниже инструкции:
- хомут, который крепит заправочный шланг к тройнику нужно ослабить;
- сливается охладительная жидкость с расширительного бачка;
- хомут, который скрепляет шланг тройника с патрубком подводящей насосной трубы, ослабляется. Далее этот шланг снимают и сливают остатки тосола;
- от расширительного бачка открепляют резиновый ремень со всеми креплениями;
- демонтируют разъём датчика охлаждающей жидкости в бачке;
- отводящий шланг открепляется от бачка;
- данный бачок извлекают и убирают в сторону, это же касается и второго отводящего пар шланга;
- саморезы, фиксирующие левую обивку шумоизоляции в моторном отсеке, откручивают.
Съём обивки нужно выполнять в таком порядке:
- откручивается саморез, расположенный сверху, который фиксирует центральную обивку;
- в бачке с датчика снимается разъём, предназначенный для контроля уровня охладительной жидкости;
- извлекаются гайки, которые находятся на вакуумном усилителе основного тормозного цилиндра;
- далее этот цилиндр и тормозные трубки демонтируются со шпилек, их убирают вперёд, трубки будут изгибаться;
- с патрубка усилителя снимается шланг, при этом нужно заранее отогнуть необходимый угол обивки.
Теперь ремонтные работы будут происходить в салоне машины:
- усилитель вакуумный с кронштейном и педалью тормоза в собранном виде сдвигают в сторону. Таким образом, освобождается необходимый доступ к шлангам, которые крепятся на отопительном радиаторе;
- чтобы отсоединить нижний шланг, для начала нужно будет убрать верхний шланг подвода;
- он снимается после ослабления хомута.
Монтаж новых деталей должен осуществляться в обратном порядке.
Примечание! Для лучшего качества соединений рекомендуется поставить дополнительные хомуты непосредственно перед монтированием тройника.
Оценку работоспособности печки лучше проводить с определённой периодичностью. Своевременный осмотр и необходимая замена шлангов печки и охладительной системы автомобиля является залогом надёжного функционирования двигателя.
Естественно, для экономии времени на ремонте можно обратиться к мастерам на СТО, но, как показывает практика, любой ремонт не обходится дёшево. Поэтому неплохой альтернативой будет замена шлангов на печке по фото инструкции своими руками.
Для лучшего прохождения процесса желательно делать все, как того требует инструкция. А цена на сами шланги не такая уж и высокая.
Ваз 2110 — замена патрубка печки самостоятельно
Снятие патрубков печки для обогрева салона
Для поддержания в салоне автомобиля ВАЗ 2110 нужной температуры имеется устройство называемое обогревателем или печкой. Автоматическая система управления позволяет выполнять регулировку температуры с точностью до двух градусов. Выйти из строя может на ВАЗ 2110 печка, в которой из строя могут выйти патрубки.
Блок: 1/4 | Кол-во символов: 354
Источник: https://MasteraVaza.ru/sistema-otopleniya/u-sovremennyh-modelej-sistema-otopleniya/vaz-2110-zamena-patrubka-pechki-130
Замена патрубка
Пошел в магазин, купил комплект патрубков (про запас), хомутики, и тосол на доливку. Вернулся в гараж и начал разбирать. С заменой данного патрубка я столкнулся впервые. Я знал что он идет к печке и так же знал что разбирать придется порядочно, плюс сливать тосол.
Обо все по порядку. Сначала я открутил несколько саморезов и снял левую обшивку (она же шумоизоляция)
Далее приступил к демонтажу облицовки лобового окнаи снял поводки дворников.
После всех проделанных операций я таки увидел, где кончается поврежденный патрубок. Но его загораживает корпус вентилятора отопителя.
Значит снимаем и его. Он держится на трех саморезах и двух верхних защелках. Проблем со снятием не было. За одно почистил вентилятор от мусора.
Доставать сам вентилятор я не стал, просто отодвинул его чуть левее. И вот мне открылся доступ к хомуту и патрубку.
Блок: 2/3 | Кол-во символов: 995
Источник: http://xn—-8sbapc1bfiir0a.xn--p1ai/vaz-2110/zamena-patrubka-pechki-vaz-2110.html
ВАЗ 2110 печка дует холодным, почему?
Многие владельцы “десяток” жалуются на то, что в какой то момент печка постоянно дует холодным воздухом и никакие повороты рукояток системы автоматического управления отопителем, никак не спасают ситуацию. Проблем и неисправностей может быть масса. Например, неисправен сам контроллер САУО, потолочный датчик или микро моторедуктор, который просто не открывает или не закрывает заслонку. Еще одна причина, это воздух (воздушная пробка) в радиаторе отопителя, который просто не способен нагревать проходящий через него воздух. Далее схематичное изображение устройства отопителя ВАЗ 2110.
Заслонки печки ваз 2110
Часто причиной плохой работы отопителя “десятки” становится заслонка печки ваз 2110. Заслонка может не плотно закрываться или плохо открываться. Сама заслонка отопителя изготовлена из пластика, который может со временем деформироваться и плохо работать. Многие автовладельцы покупают металлическую заслонку и меняют её своими силами. Как проверить работоспособность и оценить состояния заслонки печки? Все довольно просто, снимаете центральный дефлектор воздуховода и вот она заслоночка! Смотрим на фото.
Дальше внимательно осматриваете заслонку, включаете печку, поворачиваете регуляторы на блоке САУО и смотрите работает ли заслонка вообще. Как она перемещается, плотно ли прилегает. Если она не реагирует на команды, значит проблема может быть вовсе и не в ней. За одно можете посмотреть, работает ли рычаг перенаправления воздушного потока от стекла к ногам.
Вентилятор печки ваз 2110
Определить работоспособность вентилятора печки довольно просто, по шуму. Если моторчик вентилятора сгорел, то работать он естественно уже не будет. Правда прежде чем бросаться менять вентилятор печки, необходимо убедится, что не сгорел предохранитель. Как мы уже писали выше вентилятор печки ВАЗ 2110 расположен не в салоне, а в подкапотном пространстве. Что бы до него добраться, вам необходимо будет снимать специальный фартук, который отделяет моторный отсек от корпуса отопителя, вакуумного усилителя тормозов и механизма стеклоочистителей. Собственно фото для наглядности ниже.
Вот мы и добрались до вентилятора печки, сняв фартук и кожух отопителя. Кстати, рядом вы увидите салонный фильтр, в кожухе чуть левее. Его необходимо вытащить и почистить. Если никто до вас фильтр не менял, за долгие годы эксплуатации он серьезно забит мусором и препятствует нормальной циркуляции воздуха, который засасывается в салон ВАЗ 2110.
Радиатор отопителя ваз 2110
Радиатор печки “десятки” расположен там же, где и вентилятор, то есть под капотом (см фото выше). Что бы его снять вам необходимо сначала вытащить из кожуха отопителя вентилятор. Если вы замечаете в салоне странный запах, поднимите половички, если там лужицы из тосола или антифриза, значит радиатор печки ВАЗ 2110 потек. Хотя возможно уже не держат хомуты… в любом случае придется разбирать и выяснять причину протечки. Далее предлагаем пару видео роликов демонстрирующих процесс разборки, снятия фартука, вентилятора печки, салонного фильтра и радиатора отопителя.
Блок: 2/3 | Кол-во символов: 3067
Источник: https://myautoblog.net/2015/02/pechka-vaz-2110-ustrojstvo-otopitelya-ventilyatora-zaslonok-video-zameny-radiatora-pechki-vaz-2110/
Как слить тосол
Сейчас остается только слить тосол в емкость. Я использовал бутылку 5л и сливал только из блока. Как сливать тосол смотрите тут.
Для слива подошел очень хорошо отрезок садового шланга (около 1.5м)
Собственно и все. Слив охлаждающую жидкость, я открутил два хомута порванного патрубка и заменил его на новый.
Вот где порвался патрубок.
В работе я не столкнулся с особыми трудностями, хоть и делал ее впервые. Как результат получил бесценный опыт и денежную экономию. В сервисе взяли бы от 600 до 800 р. К тому же я протер все скрытые полости и убрал мусор из них. На СТО вряд ли вам это сделали бы.
Видео в помощь))) (замена печки)
Удачи всем на дороге и в ремонте!
Блок: 3/3 | Кол-во символов: 698
Источник: http://xn—-8sbapc1bfiir0a.xn--p1ai/vaz-2110/zamena-patrubka-pechki-vaz-2110.html
Замена радиатора отопителя (печки) ВАЗ 2110 видео
Видео замены радиатора печки “десятки” старого образца.
Видео замены радиатора печки нового образца.
Кстати, при замене печки отопителя можно воспользовавшись случаем заменить и салонный фильтр ВАЗ 2110, что бы потом все заново не разбирать. Это поможет ощутить в салоне свежий воздух и теплоту отремонтированной печки ВАЗ 2110.
Блок: 3/3 | Кол-во символов: 380
Источник: https://myautoblog.net/2015/02/pechka-vaz-2110-ustrojstvo-otopitelya-ventilyatora-zaslonok-video-zameny-radiatora-pechki-vaz-2110/
Порядок выполнения работ
Всякая раба должна иметь свою последовательность. Тогда она может быть выполнена качественно.
- Отсоединяется от аккумуляторной батареи провод от « — ».
- Сливается охлаждающая жидкость.
Совет: Перед тем как слить охлаждающую жидкость необходимо дать двигателю остыть, иначе высокая температура будет и сливаемой жидкости.
- Снимаются облицовка, накладка рамы на ветровом стекле, обивка шумоизоляции.
- Снимается вентилятор обогревателя.
- От корпуса печки отсоединяется хомут вакуумного шланга.
- При помощи отвертки снимаются три пружинные скобы, которые крепят передний корпус воздухосборника отопителя.
- Отворачиваются винты крепления переднего корпуса.
- Снимается передний корпус.
- Ослабляется затяжка хомутов и отсоединяются шланги от штуцеров.
Установка новых патрубков
Когда выполняется на ВАЗ 2110 замена патрубков печки лучше заменить и хомуты, соединяющие все элементы.
Итак:
- Выполняется замена. Патрубки на печке ВАЗ 2110 для подачи охлаждающей жидкости и ее отвода от радиатора установлены новые.
- Устанавливаются остальные детали и узлы в обратной последовательности.
- Заливается охлаждающая жидкость в систему охлаждения и проверяется герметичность патрубков и всех соединений, при необходимости они подтягиваются.
Замена тройника или отводящего шланга радиатора отопителя ВАЗ 2110
Внимание: Бывают случаи, когда охлаждающая жидкость вытекает в месте соединения тройника с отопителем, расширительным бачком и насосом системы охлаждения двигателя.
Иногда достаточно только затянуть шланги на патрубках новыми хомутами.
Совет: Подтяжку хомутов нужно делать очень осторожно, чтобы не прорезать резину шланга, что может привести к замене шланга.
Ремонт шланга без снятия с автомобиля
Итак:
- Отрезается поврежденный конец элемента.
- Кусок такого же шланга насаживается на металлическую трубу длиной примерно 60 миллиметров, диаметром 20 миллиметров. Цена такого элемента невысокая, что позволяет экономить средства и время выполнения ремонта.
- Для уменьшения натяжения шланга его длину следует увеличить на 8 миллиметров.
- Если «Тосол» вытекает из стыка шланга и радиатора отопителя, тогда необходимо снять вакуумный усилитель.
Как выполняется замена патрубка печки ваз 2110 хорошо видно на представленном видео.
Замена шлангов тройника
Инструкция и порядок выполнения работ:
- Ослабляется хомут, крепящий к патрубку тройника заправочный шланг.
- Из расширительного бачка сливается охлаждающая жидкость.
- Ослабляется хомут соединяющий шланг тройника и патрубка подводящей трубы насоса, шланг снимается с патрубка, из него сливаются остатки жидкости.
- Отстегивается от расширительного бычка резиновый ремень его крепления.
- Снимается разъем с датчика, контролирующего уровень жидкости для охлаждения в бачке.
- Отсоединяется шланг отводящий от бачка пар.
- Из ниши вынимается бачок и отводится в сторону, вместе со вторым шлангом отводящим пар.
- Откручиваются саморезы, крепящие левую шумоизоляционную обивку моторного отсека.
Снимаем обивку:
- Отворачивается верхний саморез, удерживающий центральную обивку.
- Снимается в тормозном бачке разъем с датчика, который контролирует уровень жидкости в нем.
- Отворачиваются гайки крепления к вакуумному усилителю главного тормозного цилиндра.
- Цилиндр снимается со шпилек, вместе с тормозными трубками отводится вперед. При этом трубки изгибаются.
- Снимается с патрубка вакуумного усилителя шланг, предварительно отогнув при этом верхний угол обивки.
Далее работы выполняются в салоне автомобиля:
- Вакуумный усилитель, кронштейн и тормозную педаль в сборе сдвигаем в сторону и освобождаем доступ к патрубкам находящимся на радиаторе отопителя.
- Для отсоединения нижнего шланга, сначала нужно снять верхний, подводящий шланг.
- Ослабляется хомут и снимается с патрубка нижний шланг.
Установка новых элементов выполняется в обратной последовательности.
Совет: Для большей надежности соединения перед монтажом тройника на патрубки лучше установить дополнительные хомуты.
Вовремя проведенный осмотр, и при необходимости произведена замена патрубков печки ваз 2110, системы охлаждения автомобиля, своими руками – залог надежной работы двигателя машины.
Блок: 4/4 | Кол-во символов: 4087
Источник: https://MasteraVaza.ru/sistema-otopleniya/u-sovremennyh-modelej-sistema-otopleniya/vaz-2110-zamena-patrubka-pechki-130
Количество использованных доноров: 4
Информация по каждому донору:
- http://xn—-8sbapc1bfiir0a.xn--p1ai/vaz-2110/zamena-patrubka-pechki-vaz-2110.html: использовано 2 блоков из 3, кол-во символов 1693 (16%)
- https://MasteraVaza.ru/sistema-otopleniya/u-sovremennyh-modelej-sistema-otopleniya/vaz-2110-zamena-patrubka-pechki-130: использовано 3 блоков из 4, кол-во символов 5540 (51%)
- http://yes-cars.ru/640-vaz-2110-zamena-patrubka-pechki-svoimi-rukami.html: использовано 1 блоков из 4, кол-во символов 205 (2%)
- https://myautoblog.net/2015/02/pechka-vaz-2110-ustrojstvo-otopitelya-ventilyatora-zaslonok-video-zameny-radiatora-pechki-vaz-2110/: использовано 2 блоков из 3, кол-во символов 3447 (32%)
Ваз 2110: замена патрубка печки своими руками
Снятие патрубков печки для обогрева салона
Для поддержания в салоне автомобиля ВАЗ 2110 нужной температуры имеется устройство называемое обогревателем или печкой. Автоматическая система управления позволяет выполнять регулировку температуры с точностью до двух градусов. Выйти из строя может на ВАЗ 2110 печка, в которой из строя могут выйти патрубки.
Патрубки в отопительной системе ВАЗ 2110
Любой автомобиль, в системе отопления которого жидкость, используются для соединения всех элементов всевозможные патрубки. При эксплуатации авто ВАЗ 2110 им нужно уделять особое внимание.
Если появившийся дефект не устранить вовремя и не заменить патрубки на печке ВАЗ 2110, это может привести к проблемам с двигателем автомобиля.
Внимание необходимо уделять не только им, но и хомутам, обеспечивающим герметичное соединение. Отпустившийся или не затянутый вовремя хомут может привести к непредвиденному капитальному ремонту двигателя.
Нужные детали для ремонта
Комплект, чтобы заменить патрубки печки ВАЗ 2110, включает четыре шланга
На фото представлен комплект патрубков:
- нижний патрубок для отвода жидкости из радиатора;
- верхний подводящий патрубок;
- коротыши муфт водяного насоса и термостата.
Верхний подводящий патрубок подводит к радиатору нагретую жидкость, а нижний отводящий, отводит от радиатора охлажденную жидкость двигателя. При обнаружении подтеканий из патрубков необходимо, чтобы срочно была выполнена на ваз 2110 замена этих элементов.
Демонтаж патрубков отвода и подвода жидкости радиатора автомобиля ВАЗ 2110
Для замены потребуется подготовить следующие инструменты:
- отвертки;
- силиконовую смазку;
- набор ключей рожковых и торцовых.
Порядок выполнения работ
Всякая раба должна иметь свою последовательность. Тогда она может быть выполнена качественно.
- Отсоединяется от аккумуляторной батареи провод от « — ».
- Сливается охлаждающая жидкость.
Совет: Перед тем как слить охлаждающую жидкость необходимо дать двигателю остыть, иначе высокая температура будет и сливаемой жидкости.
- Снимаются облицовка, накладка рамы на ветровом стекле, обивка шумоизоляции.
- Снимается вентилятор обогревателя.
- От корпуса печки отсоединяется хомут вакуумного шланга.
- При помощи отвертки снимаются три пружинные скобы, которые крепят передний корпус воздухосборника отопителя.
- Отворачиваются винты крепления переднего корпуса.
- Снимается передний корпус.
- Ослабляется затяжка хомутов и отсоединяются шланги от штуцеров.
Установка новых патрубков
Когда выполняется на ВАЗ 2110 замена патрубков печки лучше заменить и хомуты, соединяющие все элементы.
Итак:
- Выполняется замена. Патрубки на печке ВАЗ 2110 для подачи охлаждающей жидкости и ее отвода от радиатора установлены новые.
- Устанавливаются остальные детали и узлы в обратной последовательности.
- Заливается охлаждающая жидкость в систему охлаждения и проверяется герметичность патрубков и всех соединений, при необходимости они подтягиваются.
Замена тройника или отводящего шланга радиатора отопителя ВАЗ 2110
Внимание: Бывают случаи, когда охлаждающая жидкость вытекает в месте соединения тройника с отопителем, расширительным бачком и насосом системы охлаждения двигателя.
Иногда достаточно только затянуть шланги на патрубках новыми хомутами.
Совет: Подтяжку хомутов нужно делать очень осторожно, чтобы не прорезать резину шланга, что может привести к замене шланга.
Ремонт шланга без снятия с автомобиля
Итак:
- Отрезается поврежденный конец элемента.
- Кусок такого же шланга насаживается на металлическую трубу длиной примерно 60 миллиметров, диаметром 20 миллиметров. Цена такого элемента невысокая, что позволяет экономить средства и время выполнения ремонта.
- Для уменьшения натяжения шланга его длину следует увеличить на 8 миллиметров.
- Если «Тосол» вытекает из стыка шланга и радиатора отопителя, тогда необходимо снять вакуумный усилитель.
Как выполняется замена патрубка печки ваз 2110 хорошо видно на представленном видео.
Замена шлангов тройника
Инструкция и порядок выполнения работ:
- Ослабляется хомут, крепящий к патрубку тройника заправочный шланг.
- Из расширительного бачка сливается охлаждающая жидкость.
- Ослабляется хомут соединяющий шланг тройника и патрубка подводящей трубы насоса, шланг снимается с патрубка, из него сливаются остатки жидкости.
- Отстегивается от расширительного бычка резиновый ремень его крепления.
- Снимается разъем с датчика, контролирующего уровень жидкости для охлаждения в бачке.
- Отсоединяется шланг отводящий от бачка пар.
- Из ниши вынимается бачок и отводится в сторону, вместе со вторым шлангом отводящим пар.
- Откручиваются саморезы, крепящие левую шумоизоляционную обивку моторного отсека.
Снимаем обивку:
- Отворачивается верхний саморез, удерживающий центральную обивку.
- Снимается в тормозном бачке разъем с датчика, который контролирует уровень жидкости в нем.
- Отворачиваются гайки крепления к вакуумному усилителю главного тормозного цилиндра.
- Цилиндр снимается со шпилек, вместе с тормозными трубками отводится вперед. При этом трубки изгибаются.
- Снимается с патрубка вакуумного усилителя шланг, предварительно отогнув при этом верхний угол обивки.
Далее работы выполняются в салоне автомобиля:
- Вакуумный усилитель, кронштейн и тормозную педаль в сборе сдвигаем в сторону и освобождаем доступ к патрубкам находящимся на радиаторе отопителя.
- Для отсоединения нижнего шланга, сначала нужно снять верхний, подводящий шланг.
- Ослабляется хомут и снимается с патрубка нижний шланг.
Установка новых элементов выполняется в обратной последовательности.
Совет: Для большей надежности соединения перед монтажом тройника на патрубки лучше установить дополнительные хомуты.
Вовремя проведенный осмотр, и при необходимости произведена замена патрубков печки ваз 2110, системы охлаждения автомобиля, своими руками – залог надежной работы двигателя машины.
Патрубки системы охлаждения ВАЗ 2110 замена своими руками
Содержание:
- Подготовка
- Стандартные патрубки со штуцерным разъемом
- Шланги теплообменника отопителя
- Замена
На самом деле патрубки системы охлаждения на автомобиле ВАЗ 2110 нельзя назвать прочными, надежными и долговечными элементами. С течением времени они могут износиться, потерять свою эффективность. Потому единственное, что остается автовладельцу — выполнить их замену.

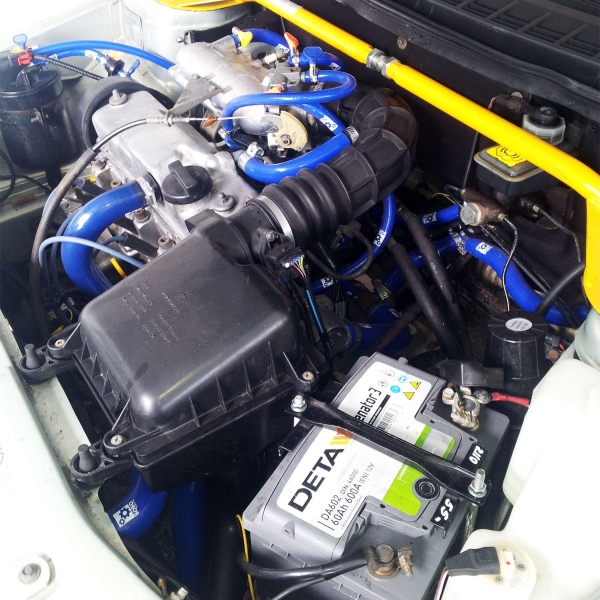

Резиновые трубки для СО
Сегодня мы расскажем вам о том, как выполняется снятие и замена данных элементов. Действовать нужно строго согласно руководству по эксплуатации, соблюдать все меры предосторожности. Это позволит вам уберечь себя и свою машину от лишних неприятностей.
Подготовка

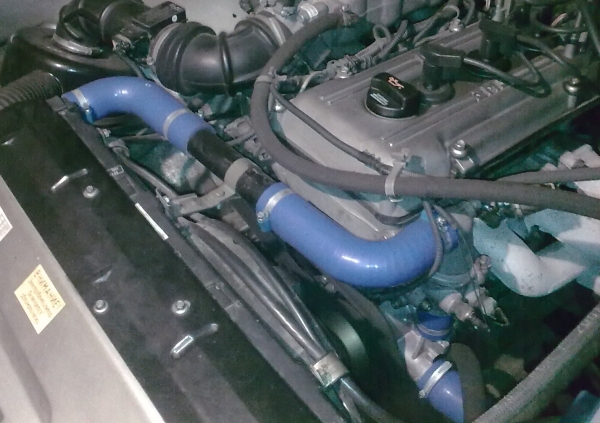

Силиконовые
Выполнять снятие патрубков необходимо только при условии, что двигатель автомобиля полностью остыл. Потому если вы только заехали в свой гараж для проведения процедур, не спешите. Лучше оставить автомобиль на ночь, а завтра с утра вернуться к работе.
- Убедитесь, что патрубки действительно повреждены и нуждаются в замене.
- Обязательно слейте охлаждающую жидкость из системы. Если вы недавно ее меняли, утилизировать жидкость вовсе не обязательно. Просто используйте чистую емкость для слива, чтобы иметь потом возможность залить ее обратно.
- Порядок выполнения работ зависит от того, какие шланги используются на вашем автомобиле.
Стандартные патрубки со штуцерным разъемом
Стандартные
В случае наличия таких шлангов, работа по их демонтажу выполняется следующим образом:
- Элементы такого типа, как правило, монтируются при помощи хомутов. Только проверьте, что именно это за хомуты — одноразовые скручиваемого типа или стандартные червячные. Если это одноразовые, настоятельно рекомендуем заменить их на элементы с червячным приводом. Они практичнее и надежнее;

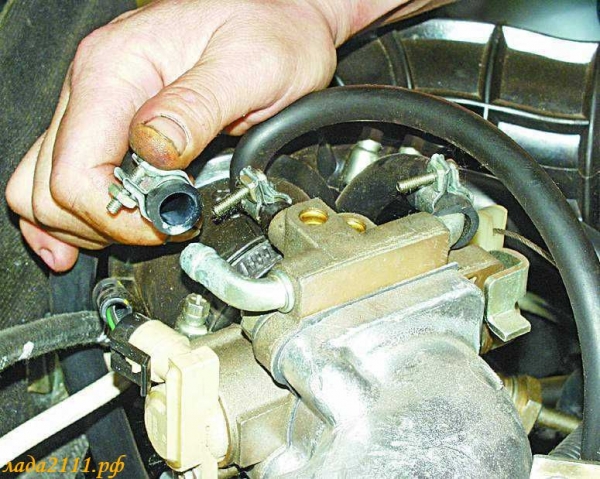

- Вооружившись отверткой, ослабьте немного крепление хомута и подвиньте его вдоль патрубка. Так вы сможете полностью освободить штуцер;
- Шланг аккуратно, без лишних и резких движений, снимается с приемника, то есть штуцера. Достаточно новые, не успевшие износиться патрубки снимать легко, а вот старые могут «прилипнуть»;
- Если элемент не хочет просто так сниматься, покрутите его на приемнике, подденьте каким-то острым предметом, потяните. Только больших усилий прикладывать нельзя, поскольку патрубки очень хрупкие. Если ситуация совсем печальная, просто обрежьте шланг при помощи ножа. Это проще, легче, хоть и потребует больших финансовых затрат;
- Устанавливая новые шланги, сперва надеваются хомуты, после чего натягиваются на приемники системы охлаждения;
- Если ранее вы использовали хомут скручиваемого типа, обязательно его снимите. В качестве альтернативы подойдет как винтовой, так и червячный хомут. По цене большой разницы нет, зато уровень надежности существенно выше;
- При возникновении трудностей насадки упругого патрубка на штуцер, немного намочите последний при помощи мыльной воды. Другой вариант — прогрейте концы шлангов в теплой воде;
- Ни в коем случае для облегчения установки не используйте смазки, содержащие масла;
- Натягивайте концы шлангов на штуцер, проверьте правильность установки и прокладки в подкапотном пространстве;
- Теперь заведите хомут в необходимое положение и зажмите, тем самым обеспечив прочное крепление нового элемента системы охлаждения;
- Выполните процедуру по заполнению системы охлаждающей жидкостью;
- Включите в работу силовой агрегат и следите, нет ли следов утечки охлаждающей жидкости. Вполне возможно, хомут оказался натянут недостаточно прочно, либо имеется брак на самом патрубке. Хотя подобные вещи следует проверять при покупке.
Шланги теплообменника отопителя
Другими шлангами в системе охлаждения ВАЗ 2110 являются те, которые подведены к теплообменнику отопителя.
Схема шлангов
При их снятии и установке новых элементов обязательно предстоит заменить уплотнительные кольца. Потому советуем их приобрести заранее. Сама же процедура демонтажа выглядит следующим образом.
- Два шланга отопителя подключаются к теплообменнику при помощи единого разъема. Некоторые модификации ВАЗ 2110 могут потребовать демонтировать крышку распредвала.
- Снимите металлический зажим, который расположен сверху разъема.
- Отожмите пластмассовый фиксатор к левой части разъема, что позволит его отпустить.
- Снимите разъем теплообменника, удалите старые уплотнительные кольца. Возвращать те же самые на место настоятельно не рекомендуется.
- Альтернативой таких разъемов могут быть шланги с пружинным фиксатором, выполненным из металла.
Замена
Замена
Теперь осталось установить новый комплект патрубков и завершить эту работу. Для этого:
- Выполняйте установку, следуя в обратной последовательности разборки и демонтажа;
- Обязательно поставьте на места новые уплотнительные кольца;
- Наполните систему охлаждения охлаждающей жидкостью;
- Включите в работу двигатель, убедитесь в отсутствии утечек охлаждающей жидкости.
Как видите, замена патрубков системы охлаждения вполне может быть выполнена своими руками. Здесь потребуется аккуратность, последовательность ваших действий, а также использование новых, качественных деталей на смену старым.
Если же подобными вопросами вы не можете или не хотите заниматься самостоятельно, обратитесь в хороший автосервис, где быстро и качественно смогут привести вашу систему охлаждения в нормальное состояние.
Загрузка …[Решено] Как поменять патрубок на печку ВАЗ 2110
Перечень необходимого инструментария
Если автомобилист собирается разбирать отопительный агрегат ВАЗ-2110, он должен быть готов к тому, что снятие большого количества конструктивных деталей производится под капотом, а не в салоне.
Для того чтобы замена патрубков печки ВАЗ-2110 или иной детали прошла успешно, следует предварительно приобрести хомуты в количестве 4 штук, пинцет и отвёртку (лучше всего подойдёт короткая крестовая). Если в планах владельца полная замена отопительного прибора, то, кроме всего прочего, придётся купить новый радиатор хорошего качества.
Большая часть ремонта производится под капотом, а не в салоне
В современных автомагазинах и на авторынках в широком ассортименте представлены радиаторы для «десятки», которые принадлежат старому или новому образцу. Отопитель старого образца — печка, выпуск которой был прекращён в 2003 года. Соответственно, к новым моделям относятся все приборы, выпущенные позже. Как показывает практика, произвести монтаж приспособления нового поколения достаточно просто, на установку старой модели печки уйдёт немного больше времени.
Снятие и замена штатного отопительного агрегата
Если автомобилист не знает, как поменять печку на ВАЗ-2110, он должен начать со слива тосола, наполняющего блок силового агрегата отечественного авто. После того как машина будет избавлена от охлаждающей жидкости, следует приступить к снятию резинового уплотнителя и накладки. Дальнейшие действия заключаются в нахождении главного тормозного цилиндра и откручивании всех крепёжных элементов. Затем необходимо освободить оба хомута, которые соединяются с проводами и шлангами.
Чтобы разобрать прежнее отопительное приспособление, придётся отсоединить провод вентилятора (минус), убрать все клеммы (плюс). Все вышеперечисленные манипуляции следует осуществлять непосредственно в кузове машины. Затем нужно открутить винты, расположенные с левой стороны от жабо. О правильности действий может свидетельствовать подвижность жабо, которое может немного двигаться вперёд. Следующим шагом станет демонтаж накладки ветрового стекла.
Чтобы разобрать печку сначала надо отсоединить провод вентилятора и убрать все клеммы
Находят датчик, который показывает уровень охлаждающей жидкости, и от него отсоединяют клеммы. После того как это выполнили, нужно снять пароотводящий шланг. Теперь вы увидите шланг, с помощью которого омывается лобовое стекло, его нужно тоже снять. Вам потребуется демонтировать дворники лобового стекла. Не забудьте снять зажимы корпусов отопителя и вентилятора.
Собственноручная замена печки ВАЗ-2110 предусматривает снятие не только вентилятора, но и корпуса салонного фильтра. Стоит отметить, что, при необходимости, именно на этом этапе демонтажа системы может быть произведена замена фильтра печки ВАЗ-2110. Задача заключается в снятии прежнего очистительного приспособлении, очищении его гнезда, а также в установке нового элемента для фильтрации воздуха.
После замены прежнего фильтрующего приспособления на новое необходимо снять заднюю часть корпуса вентилятора. Обезопасить работу поможет ослабление хомутов, а также демонтаж шлангов, посредством которых в систему подаётся тосол или антифриз. На этом снятие прежнего отопительного прибора можно считать завершённым, при необходимости автомобилист может приступить к ремонту радиатора печки (в первую очередь следует провести капитальную чистку, восстановить герметичность).
Начинающему автолюбителю-технарю на разборку и сборку нужно более семи часов
Вполне возможно, что при наличии плохого и неработающего обогревающего салон агрегата понадобиться полная замена отопителя ВАЗ-2110. Следует быть готовым к тому, что при отсутствии опыта и достаточного количества навыков, начинающему автолюбителю-технарю на разборку и последующую сборку деталей понадобится не менее семи часов.
На самом деле, собственноручная замена отопителя имеет множество полезных достоинств, кроме экономии средств автолюбитель может самостоятельно проверить все составляющие агрегата, провести замену заслонки печки, крана отопителя или термостата.
Замена шлангов на штатном отопителе
Как правило, тем автомобилистам, которые не знают, как поменять шланги на печку ВАЗ-2110, специальный инструментарий для работы не потребуется.
Специальный инструмент для смены шлангов печки не потребуется
Единственное, что понадобится — это новые шланги и 5 качественных винтовых хомутов, которые смогут подойти под диаметры 18–24 мм. Работа заключается в перекрытии патрубка и сливе тосола в любую свободную ёмкость небольшого объёма (подойдёт простая пластиковая бутылка, вмещающая не менее 2 литров). В эту же бутылку можно слить жидкость, которая находится в патрубке тройника. Всего из системы должно выйти около литра жидкости. После этого нужно избавиться от вакуумного усилителя, что поможет «подойти» как можно ближе к заменяемому патрубку.
Что касается работ, выполняемых в салоне авто, то здесь придётся потратить время на откручивание 4 гаек, посредством которых кронштейн педали тормоза удерживается на кузове авто. Для осуществления процедуры нужно расположиться под рулевой колонкой и воспользоваться головкой на 13, оснащённой удлинителем. Затем следует убрать с выключателя стоп-сигнала проводок и установить купленный тройник.
Опытные специалисты советуют перед монтажом нового тройника установить дополнительный комплект хомутов на патрубки тройника, что позволит исключить появление течи. Разумно поменять стандартные заводские хомуты, расположенные на шланге, на новые фирменные изделия.
Не следует забывать о том, что полная замена печки ВАЗ-2110 или частичная модернизация его элементов нуждается в обязательной проверке. Следует убедиться в полной работоспособности агрегата. Если старания окажутся напрасными, а отремонтированный прибор по-прежнему не будет греть салон, придётся проверить систему на наличие воздушной пробки, находящейся в системе охлаждения. О правильно проведённом ремонте должны сказать потоки горячего воздуха, которые с приличной силой начнут наполнять салон после того, как автомобиль будет заведён и печка начнёт активно работать.
Лучшие цены и условия на покупку новых авто
Кредит 9.9% / Рассрочка / Trade-in / 98% одобрений / Подарки в салоне
Мас Моторс
Сообщества ›
ВАЗ: Ремонт и Доработка ›
Блог ›
Модернизация печки ВАЗ 2110-12
Пишу пост с пылу с жару, с тестовых испытаний так сказать ))) Вчера немного ИЗМЕНИЛ свою печку, почитал кто что написал, пару часов порылся на форумах и решил переделать систему охлаждения как описывается в статье ЗА РУЛЕМ . Также очень пригодились вот эта и эта записи .
Погода сегодня солнечная была, с утра -15 , к обеду -10 , и я поехал в свой холоднючий гараж . Попутно заехал в магазин запчастей, купил полметра армированного шланга Ф16 мм и пару новых хомутов . Расписывать как сливать тосол и освобождать доступ к термостату не буду, там все просто . В общем слил тосол и тут начался пипец … шланги все прикипели к термостату, заколебался все отколупывать, да еще и в позе буквы Г . В итоге шланги поддались и даже не потрескались . Решил сразу же шланг с расширительного бачка подсоединить на место, где был выход с радиатора отопителя
укоротил его примерно на 5 см
шланг на месте
После этого снял термостат, там две гайки которые прикручиваются на шпильки . Открутилось легко и так как в гараже у меня нет света и дрель не включить, бегом побежал домой (ладно хоть гараж в 10 минутах ходьбы) . Дома термостат сразу помыл щеткой с мылом, чтобы приятнее было в руках держать, и располовинил (нужен шестигранник)
из бумаги вырезал форму будущей пластины и примерил
вот так
начертил на железке от старой магнитолы будущую пластинку
и вырезал ножницами по железу, края обработал напильником
Слева то что нужно
наметил примерно отверстия и просверлил
в корпусе термостата по этим отверстиям также просверлил (сверло нужно длинное)
прикрутил саморезами, встали намертво
вид со стороны блока цилиндров
а это с другой стороны, отверстия специально сделал немного наискосок, чтобы саморезы не мешались
ну и самое главное, сделал байпасс канал меньше на 5 мм, была «дыра» 11 мм, стало отверстие 6 мм
размер важен )))))
собрал дома две половины термостата на герметик, выпил кофе и бегом в гараж, прихватил еще фонарик, потому что уже темнело на улице .
Быстренько прикрутил к радиатору отопителя новый шланг (длиной получился примерно 35-37 см) и прикрутил на термостат в то место, где раньше был шланг с расширительного бачка
все на месте
процесс сборки обратно аналогичный разборке, шланги все смазывал литолом и затягивал хомутами . Залил тосол и последнее фото уже в темноте
Нокия рулит хDDD
C трясущимися руками толи от холода, толи от нетерпения узнать что же получится, повернул ключ зажигания … бортовой комп (БК) показал температуру ОЖ -1
засек время и завел машину . Через 5 ! минут БК показал 47 градусов, ну это понятно ОЖ еще не до конца разошлась по системе
Включил печку на 2 скорость и макс.температуру, воздух из печки уже ощутимо теплый, вышел из машины, осмотрел все под капотом, чтобы нигде ничего не бежало, а тем временем еще через 5 минут БК говорит что уже 61 градус
из печки уже очень заметно тепло, пока настраивал магнитолу, отогрелся в машине, прошло еще 10 минут (итого в общем 20 минут) БК показывает 84 градуса
и это все на холостом ходу, раньше чтобы так прогреть, нужно было ехать . Из печки уже жарко . После этого еще минут 15 наверно прибирался в гараже, сложил инструмент, температура выше 86 не идет . Ну думаю пора ехать, в общем катался я пару часов по городу, заезжал в снег буксовать, а ей похер, держит 89-91 градус
Печка жарит, аж руку жгет . Рекомендую всем у кого печка плохо греет и кто мерзнет зимой )))
Конечно много букв, но думаю что кому нибудь пригодится это ))) Спасибо за внимание !
|
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
