Как заменить внутреннюю гранату на ваз 2110. Как самостоятельно заменить внутреннюю гранату на автомобилях ваз
Покажем как своими руками заменить внутреннею гранату (шрус) в автомобилях ВАЗ 2115 2114 2113. При помощи головки на 30 откручиваем гайку ступицы, ключом на 17 откручиваем тормозной суппорт, отвёрткой разжимаем тормозные колодки. Тормозной суппорт привязываем, чтобы он не висел на шланге. Откручиваем и отсоединяем рулевой наконечник при помощи ключа на 19. Отворачиваем два болта шаровой опоры (ключ на 17).
Рывком дёргаем вал с гранатами, если не выходит с коробки, помогаем отвёрткой. Если вы не сливали масло с коробки, то заткните отверстие чистой ветошью, чтобы оно не вытекало. Снимаем с вала старый пыльник и шрус (гранату). Ставим новый пыльник и стопорное кольцо. Наполняем шрус специальной смазкой (она идёт в комплекте при покупки гранаты).
Устанавливайте новые хомуты, учитывая сторону вращения вала, не забудьте поставить новое стопорное кольцо.
Убираем ветошь и вставляем вал с гранатой в коробку. Производим сборку в обратной последовательности.
Видео замена внутренней гранаты (внутреннего шруса) в ВАЗ 2115 2114 2113:
Резервное видео как заменить внутреннею гранату (шрус) в ВАЗ 2115 2114 2113:
Шрус — это один из самых важных узлов ходовой части автомобиля. От его состояния зависит безопасность движения, поэтому своевременное обнаружение неисправностей и замена деталей являются главной задачей любого автомобилиста.
Причины выхода из строя гранаты
Автомобиль – это сложный технический организм, который состоит из множества важных узлов, взаимосвязанных функциональных деталей и элементов. У каждого отдельного элемента имеется свое функциональное назначение и ограниченный эксплуатационный срок. Задача каждого автомобилиста – это своевременная замена некоторых деталей или составляющих, что дает максимальную безопасность при езде. Данный подход должен осуществляться практически ко всем составляющим транспортного средства, в том числе и элементам подвески.
Шрус или граната имеет ограниченный срок службы, поэтому время от времени его необходимо менять. Конструктивные особенности каждого автомобиля лишь в некоторых моментах отличаются, поэтому, если вы свободно самостоятельно справлялись с этой операцией на одном из них, также легко справитесь и на другом.
Как определить, что шрус на вашей подвеске пришел в негодность? В принципе, это может определить даже самый неопытный, так как о своей неисправности граната заявляет всему миру во всеуслышание страшным треском при поворотах или хрустяще-перекатной трелью даже при малом повороте руля.
Причины выхода из строя гранаты банальны. Это может быть и обычное повреждение пыльника шруса, после чего попавшая пыль и грязь в сепаратор устройства постепенно приводит к износу шаров и самого сепаратора. А также причиной выхода из строя может стать плохое качество устройства или закончившийся срок эксплуатации. К нестандартным причинам относится поломка стопорного кольца, за счет чего осуществляется частичный выход осевого вала из сепаратора при крутом повороте, сепаратор закусывается и со временем образуются повреждения, несовместимые с дальнейшей жизнью гранаты и безопасностью движения.
Замена шруса гранаты
Для замены неисправного шруса на новый необходимы торцевые головки на 30, 17 и 13, гаечный ключ (17), монтажная лопатка, балонник и вороток с приличной по длине рукояткой.
Для начала подготавливаем машину путем использования стояночного тормоза, подкладываем также под задние колеса фиксаторы, далее удаляем при помощи обычной отвертки колпак, который защищает гайку ступицы, и откручиваем ее слегка.
Затем поднимаем на домкрате или подъемнике интересующую нас сторону автомобиля и откручиваем колесо. Вытаскиваем упорную шайбу ступицы.
Следующий этап заключается в откручивании болтов крепления нижней шаровой опоры. При помощи воротка отодвигаем поворотный кулак и извлекаем палец шаровой. Оттягиваем поворотный кулак вместе со стойкой и извлекаем шлицевую часть наружной гранаты.

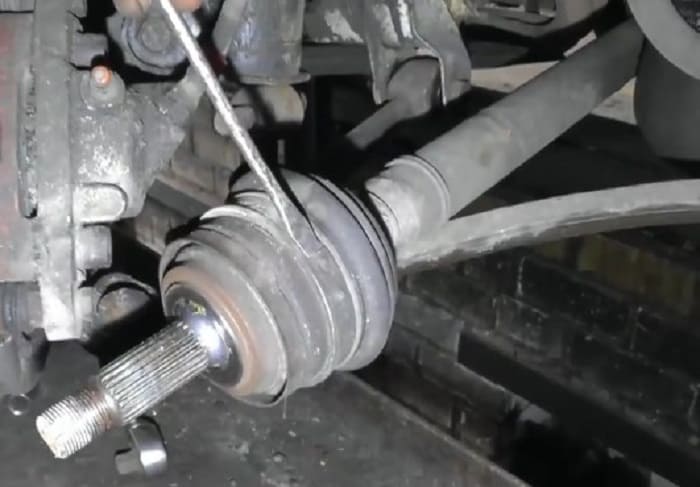

Следующий этап – это снятие хомутов с наружного шруса, для этого необходимо зажать в настольных тисах. Пыльник с неисправного привода выворачиваем, либо просто его срезаем.
Сам шрус необходимо сбить с вала при помощи выколотки. Это мероприятие может потребовать приличных усилий, так как гранату на валу держит стопорное кольцо. Но так как, она неисправная, то стопорное кольцо можно не жалеть, другое имеется в комплекте с новой деталью.
При установке новых шруса и пыльника не следует забывать про смазку. Для этого обычно используется смазка на графитовой основе, она довольно часто идет в одном комплекте с деталью. Если же ее нет, то следует купить отдельно.
Прежде протираем от старой смазки вал, и обильно смазываем. Переусердствовать тоже не стоит, так как избыток ее является причиной потери эластичности материала, из которого изготовлен пыльник. После его установки надеваем на вал новые кольца в той же последовательности, в какой и производили съем.
Далее берем новую гранату, набиваем обильно ее смазкой, здесь ее можно совсем не жалеть. Подставляем ее к шлицевой стороне вала и насаживаем при помощи деревянного молотка. Затягиваем хомутиками, и устанавливаем привод на место в обратной последовательности, закручиваем ступицу, вставляем на место шаровый палец и закручиваем все болты и гайки.
В принципе, вся процедура по замене гранаты занимает не более 30-45 минут, и вполне доступна для каждого автомобилиста, независимо от опыта.
ШРУС или «граната » (шарнир равных угловых скоростей ) служит для передачи колесам автомобиля. Само устройство ШРУСа — довольно простое, состоит он из шарикоподшипника, который вращается поперек, а не вдоль своей оси. Свое второе название «граната» ШРУС получил благодаря своей форме.
Замена ШРУСа или его ремонт — довольно распространенное явление, предвестниками которых являются — стуки, хруст и треск во время поворота колес автомобиля.
Сегодня я хочу поговорить о том, как самостоятельно произвести замену ШРУСа ВАЗ в домашних условиях. Если вы пришли к выводу, что замена ШРУСа необходима, рекомендуем перед началом замены проверить люфта вала привода, для этого достаточно покачать вал привода рукой. Также можно проверить состояние «гранаты» полностью вывернув колеса влево или вправо, после чего заглянуть под машину на ШРУС .
Прежде чем приступить к замене «гранаты «, необходимо зафиксировать автомобиль при помощи включения передачи и стояночного тормоза, под задние колеса установите противооткатные клинья (подойдут также поленья клинообразной формы). После этого снимите защитный колпак и отпустите гайку ступицы. Чтобы отпустить гайку используйте удлинить, подойдет кусок трубы, это облегчит откручивание. Когда гайка ступицы откручена, можно начинать откручивать колесные болты.
После этого непосредственно начинается замена ШРУСа ВАЗ . Итак следуйте инструкции:
1. Поднимите колесо, ШРУС которого подлежит замене при помощи домкрата.
2. Открутите болты и достаньте упорную шайбу гайки ступицы.
3. Затем открутите от поворотного кулака два крепежных болта нижней .
4. Выверните руль максимально влево (или вправо, в зависимости от того с какой стороны происходит замена).
5. Немного оттяните поворотный кулак со стойкой, после чего извлеките из ступици шлицевой конец наружного ШРУСа.
Используя монтировку, вытолкните из коробки передач внутренней ШРУС .
6. Произведите фиксацию вала привода в тисках, затем снимите хомуты с ШРУСов (внутреннего и наружного) и выверните на изнанку пыльники, если они повреждены, то не стоит мучиться с их демонтажем, просто срежьте их при помощи ножа.
Сборка ШРУСа производится в обратном разборке порядке, не забудьте заменить старую гайку ступицы и после затяжки надо законтрогаить ее край с целью предотвращения раскручивания.
1. Устанавливая внутренний ШРУС , следует помнить о пластмассовой заглушке, которую необходимо установить на конце вала.
2.
Перед установкой «гранаты» позаботьтесь о наличии необходимого количества смазки в ШРУСах.
Установите новое стопорное кольцо на внутреннем ШРУСе, перед установкой готовых приводов на автомобиль.
3. Когда привод установлен в коробку передач, посадите его в полуосевой шестерне до полной фиксации, слегка ударяя по валу молотком вдоль его оси с применением деревянной наставки.
На этом у меня все, надеюсь, руководствуясь данной инструкцией ваша самостоятельная замена ШРУСа ВАЗ пройдет «как по маслу»! Удачи вам, берегите себя и свой автомобиль!
Для автолюбителя замена гранаты на ВАЗ 2109 — дело хлопотное, но обычное и не вызывающее особых трудностей. Несколько лет назад водители нашей страны активно пересели с классических заднеприводных автомобилей на ВАЗ 2109, а в новом автомобиле познакомились с неизвестным ранее узлом привода передних колес — шарниром равных угловых скоростей (ШРУСом). Он был назван «гранатой» из-за схожей формы. Если кратко, то ШРУС — обязательный узел управляемых ведущих колес.
Он обеспечивает их равномерное, без рывков, вращение при:
- повороте автомобиля;
- работе подвески (вертикальном перемещении колеса).
ШРУС — конструктивно очень крепкий элемент и может прослужить многие тысячи километров. Но его враги №1 — песок и грязь, попавшие сквозь разорванный резиновый пыльник. В этом случае жизнь ШРУСа может закончиться через пару сотен километров. Важно постоянно контролировать целостность пыльников: из-за их гармошкообразной формы трудно своевременно заметить разрыв.
Обследование надо делать на поднятом автомобиле с поворотом передних колес на максимальный угол в обе стороны. Признаком разрыва пыльника может быть наличие брызг смазки на деталях автомобиля в районе ШРУСа. При своевременном обнаружении дефекта достаточно поменять пыльник, а гранату промыть в бензине и заложить новую смазку.
Порядок замены гранаты
Пошаговая инструкция.
- ШРУС соединен со ступицей шлицевым соединением. Когда гайка ступицы выкручена, а поворотный кулак отсоединен, тянем на себя тормозной диск вместе со стойкой.
Имея свободный ход, ступица сходит со шлицевой части ШРУСа. - Отсоединяем поворотный кулак от шаровой опоры. Для этого в нижней части выкручиваем два болта крепления опоры.
- Снимаем колесо и сливаем масло из КПП.
- Ослабляем гайки крепления колес и поднимаем автомобиль на домкрат или подъемник.
Имея свободный ход, ступица сходит со шлицевой части ШРУСа.- Снимаем защитный колпачок и отпускаем гайку ступицы. Ввиду кернения гайка повторно не используется и подлежит замене. Все усилия прикладываем к гайке на стоящем на земле автомобиле, иначе есть риск повредить дифференциал.
- Ставим автомобиль на стояночный тормоз, используя упоры под задние колеса.
- Поддеваем монтировкой внутреннюю часть ШРУСа в точке входа в коробку передач и выжимаем его.
Совет: после снятия гранаты обратите внимание на состояние сальника КП. При любых признаках подтекания его надо заменить.
Дальнейшее решение вопроса, как заменить гранату, производим с применением слесарных тисков и ручного инструмента.
Последовательность работ по разборке и сборке внешней или внутренней гранат особо не отличается. Единственное отличие — в торце внутреннего шарнира есть пластиковый наконечник, который надо вынуть. Ослабляем хомуты на гранате и снимаем пыльник.
Выбиваем ШРУС, используя молоток и колодку. Наполняем новый шарнир смазкой и аккуратно забиваем его на место с помощью молотка и деревянной наставки. Необходимость ремонта внешнего ШРУСа возникает более часто по сравнению с внутренним. Этому есть объяснение: граната, расположенная ближе к колесу, работает в более жестких условиях.
Шарнир равных угловых скоростей изгибается на большие углы из-за поворота колеса и работы подвески, что приводит к интенсивному растягиванию и сжатию пыльника. Кроме того, воздействие грязи, снега и гравия, вылетающих из-под колеса, способствует активному износу пыльника внешней гранаты.
Замена ШРУСа на ВАЗ 2114 производится после диагностики его неисправности. Как правило, этот узел уверенно служит на протяжении 100 тысяч км пробега.
ШРУС может выйти из строя и раньше, если владелец авто не будет следить за целостностью его пыльников и не менять их вовремя. Тогда через трещины или разрывы в шарнирный механизм попадает много грязи, в результате чего узел очень быстро приходит в негодность. Признаками неисправности детали являются стук и хрустящий звук при повороте передних колес в какую-либо сторону.
Такая операция, как замена ШРУСа на ВАЗ 2110-14, не занимает много времени. Для выполнения требуется установить автомобиль на смотровой яме или эстакаде. Под заднее колесо, находящееся по диагонали от снимаемого, необходимо подставить башмаки. Если в смотровой канаве плохое освещение, то не помешает светодиодный фонарик, который с помощью лямки можно закрепить на голове. Это позволит освободить для работы обе руки. Вот перечень остальных инструментов для выполнения замены:
- набор накидных ключей или головок;
- пассатижи;
- молоток;
- съемник для выпрессовки шарового пальца тяги;
- тиски;
- баллонный ключ и домкрат;
- отвертка;
- густая смазка «ШРУС-4»;
- ветошь.
Съемник для выпрессовки представляет собой металлический стакан с боковым пазом и резьбовым штоком для выдавливания. Достаточно распространенное приспособление, его можно отыскать у многих автолюбителей.
Инструкция по разборке узла
Прежде чем снимать колесо со стороны неисправного узла, необходимо ослабить гайку ступицы с помощью накидной головки размером в 30 мм, предварительно вытащив из гнезда металлический пыльник. Дальнейшие действия по инструкции:
- Баллонным ключом ослабить колесные болты, поднять машину домкратом и снять колесо. Выкрутить до конца гайку ступицы, извлечь шайбу отверткой. Если в автомобиле установлена защита поддона масляного картера двигателя, то ее надо будет снять. Некоторые специалисты рекомендуют перед снятием привода слить часть масла из коробки передач (1,5-2 л), чтобы оно не начало течь через шлицевое отверстие, когда узел будет извлечен.
- Ослабить и открутить гайку шарового пальца рулевой тяги, с помощью съемника выпрессовать палец из гнезда в стойке передней подвески. Повернув для удобства весь узел вручную, открутить 2 болта крепления шаровой опоры. Взявшись двумя руками за тормозной диск, аккуратным рывком вывести вал ШРУСа из ответной шлицевой части ступицы, отвести его в сторону.
- Второй конец ШРУСа ВАЗ 14 нужно извлекать со шлицевой части в коробке передач, находясь в смотровой канаве. Для этого потребуется заложить монтажную лопатку между корпусом коробки и гранатой, после чего резким рывком выдвинуть узел из гнезда, используя монтировку как рычаг. Если деталь не поддается, допускается сорвать ее с места несильными ударами молотка по монтажной лопатке. Перед выдергиванием желательно под коробку передач подставить емкость, поскольку оттуда может вытечь немного масла. Дальше весь узел вынимается вручную. Для последующей разборки потребуются тиски.
Повернув для удобства весь узел вручную, открутить 2 болта крепления шаровой опоры. Взявшись двумя руками за тормозной диск, аккуратным рывком вывести вал ШРУСа из ответной шлицевой части ступицы, отвести его в сторону.Разборка ШРУСа ВАЗ 2114
Вал узла надежно зажимается в тисках ближе к внешней гранате, если производится замена наружного ШРУСа. Тут следует проверить состояние пыльника.
Если нет никаких трещин или повреждений, а резина продолжает оставаться эластичной, то надо расконтрить только один хомут, который держит пыльник на корпусе гранаты.Затем его выворачивают наружу или просто сдвигают, чтобы не мешал. Далее, придерживая одной рукой шлицевую часть гранаты, изнутри по ее краю наносят несильные удары молотком. В том случае, когда граната подлежит замене, беспокоиться особо нечего, можно смело бить, пока она не сойдет со шлицов вала. Пыльник, на котором обнаружены дефекты, выворачивается обратно, ослабляется второй хомут и деталь снимается с вала. Внутренний ШРУС разбирается точно таким же образом, как и внешний, только надо зажать вал в тисках около самой гранаты.
Установка новых деталей и сборка
В первую очередь производится замена пыльника ШРУСа, если она необходима. Это делается в обратном порядке. Очередность такая: сначала на вал надевают хомут, натягивают новый пыльник, а потом на него перемещают хомут и затягивают. Не стоит пытаться надеть пыльник на вал вместе с хомутом, это очень неудобно.
Хомуты для этих целей лучше тоже брать новые. Следующий шаг — новую гранату надевают на вал таким образом, чтобы шлицы совпали.
Затем через деревянную проставку несильными ударами молотка деталь насаживают на вал до упора. Внимание! Перед сборкой обязательно нужно убедиться в наличии смазки внутри ШРУСа, как правило, там ее недостаточно. Согласно документации на автомобиль ВАЗ 2114, в полости внутренней гранаты должно находиться не менее 80 см³ смазки, внешней — не менее 40 см³. В качестве смазывающего материала нужно применять специальную густую смазку «ШРУС-4».
После того как граната насажена, на ее корпус натягивается пыльник и фиксируется хомутом. При необходимости операцию следует повторить и с другой гранатой. Теперь весь привод в сборе можно ставить на место, для этого его из смотровой ямы одним концом пропускают в проем над нижним рычагом и опирают на последний. Важно при этом не перепутать внешний и внутренний концы. Если вы делаете операцию впервые, то не лишним будет наметить внешний ШРУС при снятии узла.
Другим концом привод вставляют в шлицевую часть коробки передач так, чтобы шлицы совпадали. Теперь надо выбраться из канавы, взять молоток и деревянную проставку и забить привод в гнездо до упора. Наносить удары нужно аккуратно, ни в коем случае не сильно. При этом надо периодически заглядывать под автомобиль, контролируя процесс вхождения вала внутренней гранаты в коробку передач.
После того как один конец привода установлен на место, можно производить дальнейшую сборку механизма в обратном порядке. Перед этим стоит проверить техническое состояние шаровой опоры и пальца рулевой тяги. Когда палец можно легко крутить в корпусе рукой или он просто болтается, то деталь надо заменить, пользуясь удобным случаем. Если из коробки передач изначально сливалась часть масла, то его надо залить обратно через соответствующую горловину.
Пыльники требуется менять чаще, чем сами ШРУСы, поскольку узел может отслужить 100-150 тысяч км, а резина — в лучшем случае 30 тысяч. Для замены пыльника наружной гранаты снимать весь привод необязательно, достаточно только вытащить вал из шлиц ступицы.
Но такая замена мало того, что неудобна, но и бессмысленна. Причина — в ближайшее время все равно придется разобрать автомобиль и вытащить привод целиком, чтобы заменить пыльник внутреннего ШРУСа.
Поэтому всегда рекомендуется производить замену всех 4 пыльников сразу, это сэкономит вам массу времени и сил. После замены ШРУСов и пыльников не нужно выполнять развал / схождение передних колес, если только вы в процессе работы не поменяли изношенную рулевую тягу.
ВАЗ 2115 | Замена защитного чехла внутреннего ШРУСа левого приводного вала
ВАЗ 2115
Сервисное обслуживание и эксплуатация
Руководства ￫ ВАЗ ￫ 2115 (Самара 2)
Замена защитного чехла внутреннего ШРУСа левого приводного вала
(модели с РКПП)
|
Снимите приводной вал (обратитесь к Разделу
Снятие и установка приводного вала).
Приобретите защитный чехол, снабженный подшипником.
