Втягивающее реле Ваз 2110 — Ремонт, замена и цена.

Содержание

Блок реле в центральной консоли

Если у вас возникли проблемы с втягивающее реле Ваз 2110, попробуйте сначала проверить все предохранители и реле.

Схема дополнительного блока реле с левой стороны центральной консоли

Обозначение и нумерация реле и блоков управления в центральной консоли

Расположение блока реле в машине

Схема электрического БН

Устройство электрического бензонасоса (далее – ЭБН) на отечественном автомобиле ВАЗ-2110 по своей структуре очень простое. Оно представляет собой электродвигатель с питанием в 12 вольт. Данное устройство обеспечивает защиту корпуса наноса от поступления туда частичек грязи и пыли, что выполняет функцию предохранения его от вероятной поломки и загрязнения.

В ЭБН автомобиля ВАЗ-2110 находятся такие элементы:

• замок зажигания;
• предохранители;
• реле;
• электрическая проводка;
• блок управления двигателем.

Когда ключ зажигания поворачивается, питание подается на клеммы БН через реле автомобиля, и насос качает бензин. После заполнения входной магистрали топливопровода горючей жидкостью, электрическим блоком управления дается команда на выключение напряжения. Таким образом, топливная система готовится к запуску двигателя автомобиля. Необходимо всего лишь прокрутить при пом
ощи стартера мотор.

Реле БН на ВАЗ-2110

Функцией реле в любой электросхеме является замыкание и размыкание цепи в целях защиты элементов всей схемы от высокого пускового тока. Во время запуска двигателя ток, который необходим для того, чтобы стартер прокрутился, доходит до 80-300 Ампер. В том случае, если реле отсутствует, любой элемент электросхемы может выйти из строя.

Реле БН отечественной «десятки» имеет внутри корпуса из пластмассы электромагнитную катушку с сердечником. Когда происходит подача напряжения контакты сразу же замыкаются. Реле на данный автомобиль является четырехконтактным.

Как проверить реле

Если электробензонасос при включении зажигания не подает никаких признаков жизни, это вовсе не означает, что именно он сгорел. Причиной неисправности также может быть реле. Самый простой способ проверки РБ на слух – при включении зажигания реле должно щелкать. Если щелчка не слышно, большая вероятность того, что «релюшка» неисправна.

Но не все так просто – неполадка может быть «хитрой», например, автомобиль запускается не с первого раза. Причина неисправности может скрываться в подгоревших контактах реле. Проверить работоспособность самого насоса здесь достаточно просто, поступаем следующим образом:

• снимаем защитный кожух, под которым находится колодка с реле и предохранителями;
• отворачиваем крепления колодки, извлекаем ее, она остается держаться на проводах;
• выдергиваем РБ из колодки, ставим перемычку между двумя противоположными контактами, таким обра;
• образом, подаем напрямую питание на БН
• если при таком соединении электромотор насоса начинает шуметь, значит, сам БН рабочий, скорее всего, неисправность скрывается в реле.

В случае, если на колодке РБ нет напряжения ни на одном из контактов, следует искать обрыв в проводке, еще может быть плохой контакт в месте крепления провода с клеммой.

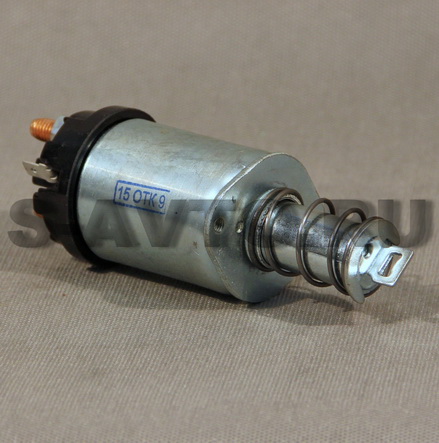

Предназначение втягивающего реле

Оно существует для того, чтобы дистанционно включать электрический двигатель стартера. Это необходимо для того, чтобы сцеплялись бендикс и маховик. Подобная конструкция состоит из различных систем с возвращающим, контактным и магнитным механизмом. Они служат для включения двух катушек. Сердечник представлен трубой, в которой находится якорь. Там располагается обмотка из медного провода. Одним концом она соединяется с электродвигателем, а другим с корпусом.

За счет создаваемого электромагнитного поля осуществляется движение якоря в сердечнике. При исчезновении напряжения якорь занимает исходное положение. При подаче питания возникает магнитное поле. При его действии оттягиваются возвратные пружины. Запуск двигателя приводит к исчезновению напряжения. Давление пружины на якорь обусловливает его возвращение в первоначальное положение.   При этом контакты размыкаются.

Когда осуществляется замена втягивающее реле Ваз 2110 стартера, необходимо удостовериться, что проблема заключается именно в нем.

Для проверки работы стартера необходимо взять аккумулятор и два провода:

• Вначале требуется снять стартер.
• Вывод реле подсоединяется к положительной клемме аккумулятора.
• Местом присоединения второго кабеля служит масса стартера.

При наличии щелчка можно сказать о работоспособности бендикса. Он сопровождается быстрым и резким звуком. Вялый, затянутый щелчок свидетельствует о какой-то неисправности. Тогда устройство требуется заменить, а приобретают его в автомагазине.

Некоторые особенности конструкции

Рассматриваемая деталь состоит из следующих элементов:

• Стальной электродвигатель. Его предназначение состоит в отводе тепла. Помимо этого, для него характерны водоотталкивающие характеристики. Это обстоятельство обеспечивает наличие ситуации, при которой можно мыть двигатель без всякого опасения. Вода не сможет проникнуть в токонесущие части, а, значит, не принесет и вреда.
• Корпус является местом расположения втягивающего реле. Фиксация маховика и шестеренки осуществляется посредством его рычага. Это обеспечивает наличие передачи крутящего момента. Медные контакты соединены с сердечником. По ним передается напряжение от аккумулятора.
• Якорь является местом крепления коллекторных элементов, обмотки, шестерни.
• В то время, когда заводят машину, маховик соединяется со стартером посредством бендикса. Как только машина завелась, все элементы возвращаются в первоначальное положение.
• Щетки фиксируются держателями и позволяют в случае необходимости осуществить их быструю замену.

Стартер полноценно функционирует благодаря наличию двух реле. Их следует четко отличать друг от друга. Первый элемент служит для того, чтобы включать стартер. Второе устройство представлено втягивающее реле Ваз 2110. Оно расположено прямо на стартере. ВАЗ 2110 реле стартера для работы десятки имеет большое значение.

Это устройство предназначено для следующих целей:

1. Благодаря ему после пуска двигателя шестерня возвращается в первоначальное положение.
2. Осуществляется перераспределение энергии, необходимой моторчику стартера и электромагнитному реле.
3. Осуществляется подача шестерни бендикса.
4. Благодаря устройству, все детали работают синхронно при моменте запуска двигателя.

Следует сказать о том, что эта деталь из строя выходит довольно часто, поэтому требуется замена реле стартера ВАЗ 2110. Но добраться до него не так просто. В этом случае потребуется разборка самого стартера.

Перечень причин

В основном это является следствием следующих поломок:

• плохо закреплены гайки. Не исключено, что произошло их полное раскручивание. Для устранения необходимо просто усилить крепеж, подкрутив гайки;
• места соединения, провода подверглись окислению. Если это имеет незначительный характер, то такие места просто необходим зачистить. При значительной выраженности процесса требуется полная замена;
• в цепи питания произошел разрыв. Это необходимо устранить, заменив провода;
• если устройство срабатывает слишком медленно, его требуется заменить.

Для того, чтобы проверить витки обмотки, необходимо использовать омметр.

При проверке втягивающее реле Ваз 2110 используется следующий алгоритм действий:

• Прежде, необходимо обеспечить доступ к стартеру. Он расположен рядом с коробкой передач и находится чуть ниже, чем аккумулятор.
• Необходимо проверить напряжение. Оно не должно быть выше 8 В.
• Момент срабатывания сопровождается определенной температурой. Если она выше 25 градусов, то эффективной работы от устройства ждать не приходится.

Отдельные недостатки можно обнаружит непосредственно при визуальном осмотре. После их обнаружения они подлежат устранению.

Действия при демонтаже:

1. вначале отсоединяется провод батареи со знаком минус;
2. затем требуется удаление воздушного фильтра;
3. от втягивающего реле отсоединяются все провода;
4. наконечник силового провода отсоединяется. Для этого необходимо раскрутить гайку, используя ключ № 13;
5. откручиваются гайки, которые служат для фиксации запускающего устройства. Для этого используется ключ № 15. Но следует сказать о том, что к этой гайке не так просто подобраться;
6. далее требуется снятие стартера;
7. отключается проводка;
8. демонтируется реле, используя ключ № 8.

Если у кого-то возникнет желание отремонтировать реле, то с позиций теории это вполне возможно. Но экономическая целесообразность отсутствует. Деталь стоит совсем недорого и легче ее просто заменить. Тем более, что сейчас дефицита в запасных частях нет. В любом случае новый элемент будет работать гораздо дольше, чем отремонтированная деталь.

Остается только надеяться, что тот, кто прочитал эту статью, приобрел новые знания, и теперь знает, где находится реле стартера на ВАЗ 2110.

Наиболее часто встречающиеся поломки

Одной из наиболее встречающихся проблем является расшатывание крепления наконечника силового провода. Его достаточно просто затянуть, заодно проверить все остальные гайки. Второй популярной причиной выхода из строя этого узла считается окисление контактов. Если вы заметили проблему на ранней стадии, то достаточно зачистить контакты и агрегат будет работать исправно. Если чистка не помогает, вам нужно будет их заменить.

Окись часто возникает на обмотке, что делает невозможность ее блокировки. Можно попробовать очистить обмотку, но бывалые автомобилисты рекомендуют сразу заменять реле, так вам удастся проездить на своем автомобиле без проблем гораздо дольше.

Еще одной вероятной причиной появления проблем с запуском двигателя, является обрыв цепи питания втягивающего. Вам придется их найти и устранить поломку. Найдите оборванные провода и на их место разместите новые. По завершении работы еще раз проверьте цепь питания реле. Одним из способов проверить работоспособность разобранного реле, является проверка его при помощи омметра. Для этого вам нужно расположить щупы прибора на витках двух обмоток.

Если вы считаете, что не стоит возиться, можете заменить целиком стартер. Как это сделано, мы подробно расписывали в инструкции : замена стартера ваз 2110.

Иногда достаточно заменить якорь. Это необходимо делать при его замедленном срабатывании или холостой работе. Эти признаки прямо указывают на неисправность самого якоря. Автолюбителю с небольшим опытом будет достаточно сложно определить проблемы с этим элементом.

Ремонтировать реле – более затратное мероприятие, чем его замена, поэтому проще всего сразу же заменить неисправную деталь. Это сохранит ваше время, ведь неизвестно поможет ли ремонт, который зачастую является весьма трудоемким. Попытка восстановления узла таит в себе опасность – при неправильном ремонте реле вы можете остаться без автомобиля на долгое время, так как запуск двигателя будет заблокирован. В этом случае вам потребуется провести уже более сложный ремонт, который невозможно провести без участия специалистов.

Проверка реле при демонтаже

Это более удобный способ, но перед тем как демонтировать реле нужно выявить неполадки.

Для этого:

• Проверяются крепление клемм и автомобильная аккумуляторная кислотная батарея. Если на контактах и клеммах аккумулятора есть окислы, их необходимо удалить.
• Проверяются крепления проводки к стартеру. При коррозии контактов их можно зачистить при помощи наждачной бумаги.
• Проверяется состояние стартерного реле.

Стартер демонтируется и производится его проверка.

Клеммы «+» и «-« подсоединяют к аналогичным контактам на втягивающем реле. Берётся свободный конец минусового провода и прикасаются им к корпусу стартера. Звук щелчка известит о том, что реле в порядке. Если щелчок отсутствует, то реле требует ремонта или замены.

Если стартер оснащён неразборным втягивающим устройством, то выход один: его нужно срочно заменить.

Как разобрать втягивающее реле стартера на ВАЗ 2110

При эксплуатации автомобиля ВАЗ 2110 может случиться так, что он в один прекрасный момент перестанет заводиться. Когда осуществляется запуск двигателя, водитель не услышит характерные звуки, но взамен работа начинает сопровождаться странным гудением. Это может достоверно свидетельствовать о возникновении проблем по отношению к реле стартера. В такой ситуации требуется на ВАЗ 2110 замена втягивающего реле.

Иногда бывает так, что работа устройства проходит в нормальном режиме и о поломке ничто не говорит. Но внезапно для того, чтобы завести автомобиль, его приходится толкать. Единственно радикальным решением для устранения проблемы является замена этой детали. В связи с этим возникает еще один вопрос о том, как поменять втягивающее реле на ВАЗ 2110? Надо понимать, что для его замены требуется демонтаж.  Как это осуществить на практике и расскажет данный обзор.

Реле бензонасоса ВАЗ 2110

Реле в любой электрической схеме предназначено для замыкания и размыкания цепи, его основная роль – защитить элементы электросхемы от большого пускового тока. При запуске ДВС ток, необходимый для прокрутки стартера, достигает 80-300 Ампер, и если реле не будет установлено, может пострадать любой элемент электрической схемы.

Реле бензонасоса ВАЗ 2110 – стандартного типа, внутри пластмассового корпуса находится электромагнитная катушка с сердечником, при подаче напряжения за счет электромагнитного поля происходит замыкание контактов. Реле 2110 – четырехконтактное, рассчитано на ток 30 Ампер.

Самостоятельное устранение неисправностей реле

Ваз 2110 реле электробензонасоса

Основные причины, которые могут привести реле в неисправное состояние:

• срок эксплуатации превысился значительно;
• низкокачественный материал катушки реле и его контактов;
• неправильное соединение электропроводки реле и т.п.

Ваз 21102 реле бензонасоса

Как правило, причин выхода реле — бесчисленное множество, а исход один – автомобиль просто не заводится. Следовательно существует два возможных варианта: поломка реле или бензонасоса(см. Ваз 2110: проблемы бензонасоса и все про это).
Если слышен хоть какой-либо электрический звук во время попытки завести автомобиль, значить реле функционирует исправно, а проблема кроется в бензонасосе.

Ваз 21104 реле бензонасоса

Главной и наиболее распространённой причиной невозможности привести двигатель в активное состояние, является засорение сеточки бензонасоса.
В связи, с чем её необходимо заменить, чтобы ликвидировать данную сложившуюся проблему:

Примечание. Всегда должна быть под рукой фильтрационная сетка для бензонасоса, а желательно чтоб их было несколько, в противном случае, придётся дожидаться длительное время сотрудников автосервиса.

• Первостепенно, следует отключить аккумулятор, тем самым временно обесточив автомобиль с целью соблюдения мер безопасности.
• Затем необходимо сбросить давление, для этого сбоку алюминиевой лампы нужно открутить пластмассовый колпачок.
• Затем, в центре будет расположен штуцер, на который необходимо будет надавить каким-либо твёрдым тупым предметом. После чего из него потечёт жидкость (бензин), таким образом будет сброшено давление внутри бензонасоса.
• После сбрасывания давления, штуцер необходимо будет закрутить ранее снятым из него колпачком.

Маркировка реле электробензонасоса

Примечание. Непосредственно сам бензонасос, расположен под задним сиденьем автомобиля. Чтобы открыть доступ к нему, нужно снять специальную крышку четырёхугольной формы.

Где находится реле бензонасоса ВАЗ 2110 инжектор

Часто из-за отказа реле двигатель перестает запускаться, чтобы устранить неполадку, необходимо произвести замену неисправной детали. Реле бензонасоса (РБ) ВАЗ 2110 инжектор находится в салоне автомашины, под панелью приборов, рядом с центральной консолью. Чтобы добраться до РБ, необходимо открутить два винта защитного пластмассового кожуха, демонтировать его – из трех находящихся здесь элементов «релюшка», отвечающая за работу насоса, будет располагаться по центру (на рисунке снизу под номером 5).

Диагностика бензинового насоса

Если топливный бак заполнен, аккумулятор находится в нормальном состоянии, свечи сухие и дают искру, а стартер вращает двигатель, а затем причину в бензиновом насосе. Наиболее распространенная причина заключается в том, что после включения зажигания в бензиновый насос не подается питание. Точно так же это проявляется, когда автомобиль движется, когда сила теряется, и двигатель начинает срываться. Другим важным нюансом является поставка необходимого количества топлива.

Насос может быть рабочим, создавать шум и шум, то есть источник питания, но не создает требуемого давления.

Давление в топливной системе с рабочим бензиновым насосом более 3 бар считается нормальным. Это давление собирается в топливном рельсе и соответствует показателю 300 кПа. Чтобы проверить состояние, вам необходимо принять манометр и измерить давление в топливной рампе, учитывая те индикаторы, которые считаются нормой для каждой отдельной модели.

Для ВАЗ-2110 с инжектором давление в момент включения зажигания должно показывать не менее трех атмосфер, на холостом ходу.

2,5, а при нажатии педали акселератора. от 2,5 до 3 атмосфер. Этот метод позволяет точно определить:

1. Выход регулятора давления неисправен.
2. Неисправный топливный насос или снижение эффективности из-за износа.
3. Сильное загрязнение фильтра или сетки.

Опускание давления приводит к тому, что двигатель не запускается или не запускается с трудом, начинает касаться, во время работы возникают провалы. Если неисправность насоса, то, возможно, решетка грубой очистки бензинового насоса забита.

В этой ситуации нет необходимости менять весь блок, вы можете очистить сетку или поместить новую. Если вы подозреваете, что на бензиновый насос не подается питание, вам необходимо включить зажигание и прослушать. Во время работы бензинового насоса необходимо услышать небольшой шум или гул.

И если вы ничего не слышите, тогда возникла проблема с работой бензинового насоса или проводкой к нему.

[spoiler title=»Источники»]

• https://autogener. ru/services/instructions/shema-predohranitelej-vaz-2110.php
• https://ladaautos.ru/vaz-2110/gde-naxoditsya-rele-benzonasosa-vaz-2110.html
• https://avtobrands.ru/problemy-benzonasosov-vaz-2110/
• https://vaz-2110.ru/elektrika-i-provodka/rele-startera-na-vaz-2110.html
• https://mashinaa.ru/avtovaz/vaz-2110/7148-est-vopros-gde-nahoditsya-rele-startera-vaz-2110-otvet-i-foto-tut.html
• https://MasteraVaza.ru/sistema-pitaniya-dvigatelya/benzonasos-sistema-pitaniya-dvigatelya/vaz-2110-rele-benzonasosa-615
• https://rezina48.ru/drugoe/raspinovka-rele-benzonasosa.html

[/spoiler]

Замена стартера Ваз 2110 – причины неисправности

Главная » Ремонт » Двигателя

На чтение 3 мин Просмотров 6.7к. Опубликовано 27. 01.2016 Обновлено 19.05.2021

Стартер Ваз 2110, как и в любом другом автомобиле служит для запуска двигателя. Это одна из самых важных деталей двигателя, которая подвержена более быстрому износу. Одним из важнейших его элементов является – втягивающие реле.

Именно оно отвечает за ход шестерни, которая зацепляет вал маховика.

Содержание

1. Схема устройства стартера Ваз 2110
2. Какой стартер поставить на Ваз 2110
3. Втягивающие реле
4. Для снятия стартера на Десятке нам потребуется:
5. Снятие и замена стартера на Ваз 2110 своими руками
6. Замена втягивающего реле
7. Самостоятельная проверка

Схема устройства стартера Ваз 2110

Очень часто причиной поломки стартера является выход из строя втягивающего реле. При нормальной его работе, оно должно срабатывать при подаче на него напряжения в 8 Вольт. Если втягивающее срабатывает при более высоком напряжении, это говорит о его неисправности.

Какой стартер поставить на Ваз 2110

Завод изготовитель устанавливал на “десятку” стартера фирмы КЗАТЭ. Он считается самым надежным из представленных на рынке. Помимо него можно приобрести и аналоги других фирм.

•  /2110/ ЗИТ – цена от 3500 руб
• /2110/ Fenox (Белоруссия) – цена от 3500 руб
• /2110/ 12V 1.55 kw – цена от 3700 руб
• /2110/ редукторный Hofer
• /2110/ редук. 12V 1.55 kw СтартВольт

Втягивающие реле

• Втягивающее реле для КЗАТЭ и СтартВольт (СтартВольт) VSR 0101 – цена от 800 руб
• Втягивающее реле для стартера HOFER (Hofer) – цена от 600 руб

Прежде чем производить полную замену, советуем сначала выполнить проверку самого стартера, втягивающего реле и бендикса.

Для снятия стартера на Десятке нам потребуется:

1. Торцевая головка на “13”
2. Рожковый ключ на “13”
3. Головка с воротком

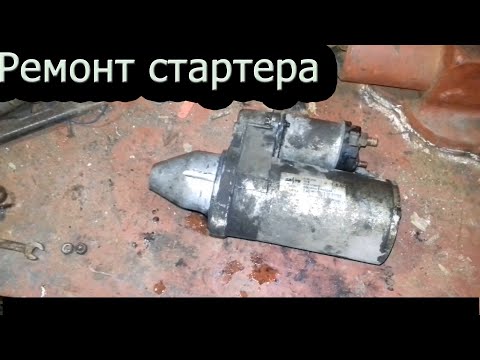

Снятие и замена стартера на Ваз 2110 своими руками

Для того, чтобы было удобно подлезть к стартеру, желательно снять корпус воздушного фильтра (разобрать).

После того, как мы сняли корпус фильтра, отсоединяем минусовую клемму от аккумулятора и приступаем к снятию.

Откручиваем минусовой провод питания стартера ключом на “13” а плюсовой просто снимаем с фишки.

Далее приступаем к снятию самого стартера. В зависимости от его типа, он может крепится на 2 или 3 болта. С помощью головки на 13 мм откручиваем крепежные гайки и аккуратно снимаем его, не повредив резьбу на шпильках.

Итак, в руках у нас стартер в сборе. Для замены втягивающего реле, необходимо просто открутить 2 болта и провод идущий от стартера.

Замена втягивающего реле

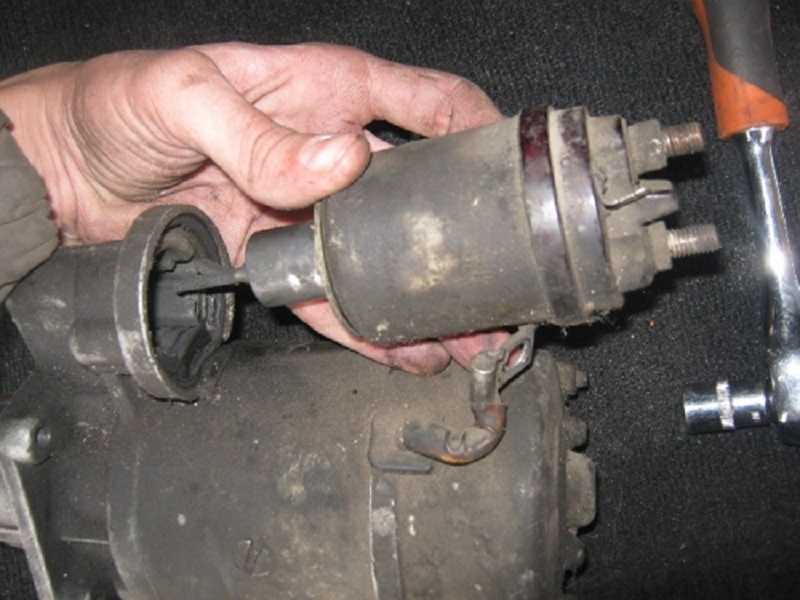

При помощи головки или ключа на 8 мм откручиваем 2 болта крепления втягивающего реле к стартеру. Так же ключем на 10 мм откручиваем провод идущий от реле к стартеру.

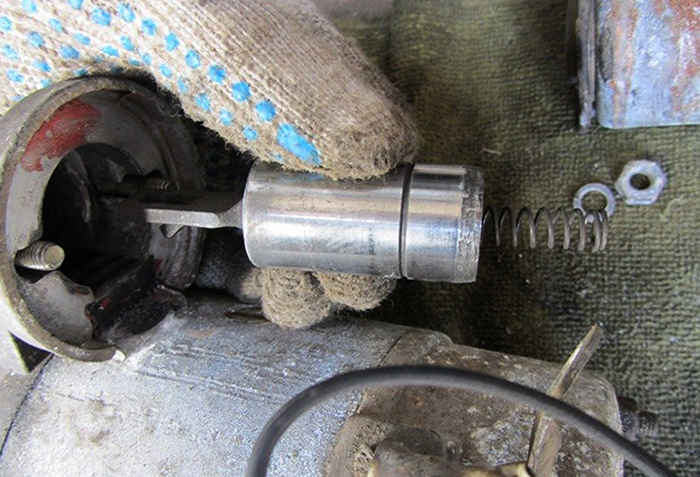

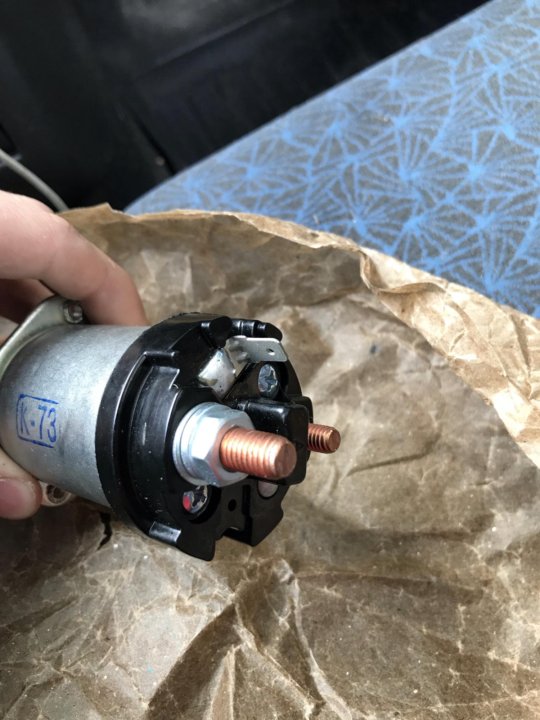

Вытащите старое реле и установите новое.

!!! Втягивающее реле следует подбирать по марке стартера. Некоторые производители выпускают реле, которые подходят как для стартеров своей фирмы так и другой. Будьте внимательны.

После ремонта производим сборку в обратной последовательности. Перед установкой starter vaz так же можно проверить напрямую, подав на него питание. Втягивающее должно сработать, что говорит о исправности стартера. Готово, поменяли!

Самостоятельная проверка

Инструкция по проверке стартера (8 или 16 клапанов) без стендов и специальных приспособлений

Оцените автора
