Замена задних стоек на ВАЗ 2109 своими руками: диагностика и основные признаки неисправности (Видео)

Содержание:

Причины поломки
Признаки неисправности
Замена

Надежность задних стоек у ВАЗ 2109 на достаточно неплохом уровне, как для отечественного авто. Но учитывая качество наших дорог, рассчитывать на длительную их сохранность не приходится. При появлении признаков неисправности, износа, требуется обязательно заменить задние стойки.

Причины поломки

Есть две основные причины, из-за которых задние амортизаторы начинают «плохо себя вести»:

При езде заднее колесо может постепенно стирать локер, выполненный из пластика. Он служит для защиты стойки. С течением времени колесо все ближе подбирается к стойке;
Если отломление произошло по нижнему сайлентблоку, виновником является болт, удерживающий ее. Его попросту не затянули под требуемой нагрузкой.

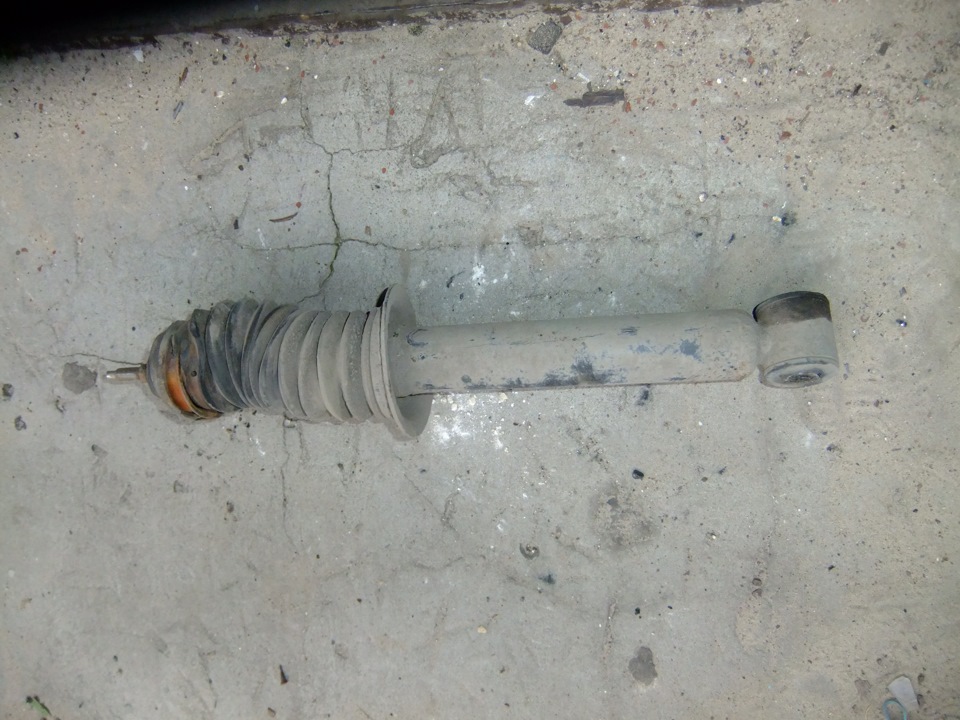

Изношенные старенькие аморты

Меняя стойку, обратите особое внимание на данный болт. Если вновь допустите ту же ошибку, в скором времени опять придется делать ремонт.

Признаки неисправности

Обратите внимание на характерные признаки, которые говорят вам о необходимости предпринять меры по устранению проблем с задними стойками.

Признак	Особенности
Видоизменился сайлентблок	На этом элементе могут появляться трещины, различного рода дефекты, изъяны. Это говорит об износе, потому следует заменить аморт
Прокладки и пыльник потеряли свою упругость	Пока эти элементы работают, но с виду явно обмякли. Это серьезный сигнал о том, что в скором времени резиновые компоненты порвутся и это приведет к печальным, дорогостоящим последствиям
Поврежден или деформирован буфер сжатия	Все в системе функционирует под высоким давлением. И если прокладка не выполняет свои задачи должным образом, давление воздействует на буфер, и он ломается
На пружине образовались трещины	Здесь все более чем логично и понятно. При появлении следов деформации пружины ее следует обязательно заменить. Параллельно вы сможете проверить, в каком состоянии остальные узлы

Сайлентблок

Замена

Для замены или частичного ремонта вам предстоит пройти достаточно трудоемкий путь.

Вам потребуется следующий набор инструментов и материалов:

Набор отверток;
Набор гаечных ключей;
Домкрат;
Напарник.

Заранее определитесь, собираетесь ли вы менять все в сборе, либо хотите поменять только поврежденные элементы задней стойки. От этого зависит объем ваших закупок.

Можно приступать к работе. Опираясь на наши инструкции и предоставленные видео уроки, вы сумеете своими руками выполнить замену задних стоек.

Включите КПП в режим первой передачи.
Поднимите задние колеса с помощью домкрата.
Установите опоры, усилив надежность фиксации вашего авто в заданном положении.
Демонтируйте стойки. Для этого сначала идем к багажнику, снимает декоративную резиновую заглушку, которая располагается сверху крепления стойки. Все лишнее из багажника при этом лучше убрать.
Возьмите накидной ключ на 17 и рожковый ключ на 6. С их помощью вы сможете накидным открутить гайку, а рожковый пригодится для того, чтобы при этом придерживать шток амортизационной стойки.

Процесс снятия

Все, это позволяет вам без проблем извлечь крепежную гайку, опорную шайбу, пружинную шайбу и верхнюю подушку.
Теперь переходим под автомобиль, чтобы завершить начатое.
Возьмите ключ с головкой на 19 и демонтируйте крепежный болт амортизатора к задней балке. Извлеките его.
В некоторых случаях с демонтажем этого болта могут возникать проблемы, поскольку он попросту прикипает. Для этого предварительно обработайте болт всемогущим средством WD40, и дайте время для вступления в реакцию.
Если даже этот метод не помог, тогда придется взять наставку и попросту выбить крепежный элемент.
Далее снимаем наш амортизатор вместе с пружиной.
Не забывайте, что при таких манипуляциях чаще всего прокладка пружины остается на кузове. Она прилипает к металлу. Многие забывают ее достать, из-за чего возникают трудности при обратной установке. Не допускайте эту ошибку.

Зачистите все посадочные места, дабы вам было удобнее и выглядело все это эстетичнее. Плюс аккуратность никогда не помешает для продления срока службы новых запчастей.
Чтобы вам было удобнее, прокладку примотайте на новую пружину изолентой, либо закрепите ее тонкой проволокой. Так она не начнет сползать, когда вы начнете установку.
Собирая узел обратно с уже новой задней стойкой, не забудьте убедиться, что возвышающая часть чашки пружины смотрит в направление колеса.
Нижний конец стойки фиксируйте гайкой и болтом, но при этом затягивать крепежи не нужно пока что.
Используя рычаг вашего домкрата, поднимите и опустите заднюю часть автомобиля. Это нужно для того, чтобы в результате завести шток амортизатора в отверстие кузова вашей девятки.

Поставив пружину на место, вытяните шток амортизатора на всю его длину.
Вставьте шток в нижнее ухо и зафиксируйте болтом.
Под балку подставьте домкрат, и начните манипуляции подъемным механизмом.
Пружина начнет сжиматься при этом, а шток двигаться в сторону стакана.
Вы или ваш помощник должны быть начеку в автомобиле, чтобы успеть подцепить с помощью отвертки шток и обеспечить ему верное направление.
Как только шток встанет на место, работу можно считать практически завершенной.
Зафиксируйте шток, не забыв при этом вставить подушку, шайбу и гравер. Все это надежно фиксируется.
Теперь можно опустить машину на собственные колеса и полноценно затянуть болт нижнего крепления амортизатора.

Этап обратного монтажа

Менять задние стойки в сборе проще и быстрее, нежели демонтировать, разбирать старую стойку, искать в ней дефекты и заменять отдельные поврежденные компоненты. Но это требует меньше финансовых затрат.

Поменять стойки не так сложно, даже если у вас имеется небольшой опыт в подобных делах. Но при отсутствии таковых, обязательно обращайтесь к проверенным автосервисам. Не рискуйте собственным автомобилем, иначе последующий ремонт окажется еще сложнее и дороже.

Загрузка …

Замена задних стоек автомобиля ВАЗ 2108, 2109, 21099

Необходимость в замене задних стоек на автомобилях ВАЗ 2108, 2109, 21099 возникает при возникновении следующих неисправностей: «потек» и (или) начал стучать амортизатор стойки, поломана или просела пружина стойки.

Помимо этого демонтировать задние стойки с автомобиля придется при замене сайлентблоков, резиновых подушек амортизаторов, прокладок, защитного кожуха, буфера хода сжатия стоек, снятии балки задней подвески, проведении ремонтных работ с кузовом и т.п.

Необходимые инструменты и приспособления

— Рожковый ключ на «6»

— Накидной изогнутый ключ на «17»

Или специальное приспособление для отворачивания крепления амортизаторов задней подвески автомобилей ВАЗ 2108, 2109, 21099.

— Два накидных ключа на «19»

— Помощник (желательно, но не обязательно)

Подготовительные работы

Работу по замене задних стоек можно проводить как на яме, так и на ровной площадке. Амортизаторы и пружины стоек желательно менять парами, а не по отдельности.

— Вывешиваем и снимаем задние колеса автомобиля

Для этого ослабляем крепление болтов колес, поддомкрачиваем автомобиль с двух сторон, подставляем под пороги подставки, снимаем колеса.

— Очищаем от грязи нижние крепления стоек к задней балке

Можно обработать ВД-40 и обстучать болты креплений.

Порядок замены задних стоек на автомобилях ВАЗ 2108, 2109, 21099 и их модификациях

1. Отворачиваем гайку штока амортизатора.

Снимаем резиновую заглушку опорной чашки в багажнике автомобиля и отворачиваем гайку изогнутым накидным ключом на «17», удерживая шток от проворачивания рожковым ключом на «8».

Отворачиваем гайку штока амортизатора при помощи двух ключей

Снимаем гайку, под ней пружинную и опорную шайбы, верхнюю резиновую подушку.

Для отворачивания гайки вместо ключей можно применить специальное приспособление.

Отворачиваем верхнюю гайку крепления амортизатора при помощи специального приспособления

2. Отворачиваем болт крепления амортизатора к балке.

Ключом или головкой на «19» отворачиваем болт, придерживаем гайку другим ключом на «19». Вынимаем болт из крепления.

Отворачиваем болт и гайку нижнего крепления амортизатора

С отворачиванием и выниманием болта могут возникнуть проблемы, так как он постоянно подвергается воздействию агрессивной среды и очень часто сильно «закисает». Если удалось открутить его гайку, то можно попытаться выбить его при помощи оправки и молотка. В некоторых случаях помогает нагревание болта паяльной лампой или газовой горелкой. При особо тяжелых случаях срезаем болт болгаркой или полотном ножовки по металлу.

3. Извлекаем стойку.

Убеждаемся, что верхняя резиновая прокладка пружины стойки снята. Если ее нет, то извлекаем ее из опорной чашки снизу.

Все, задняя стойка снята.

Повторяем процедуру снятия для второй стойки.

Особенности установки задней стойки на автомобиль ВАЗ 2108, 2109, 21099

— Верхнюю резиновую прокладку крепим к пружине изолентой или скотчем, для удобства и точности установки, устанавливаем пружину на стойку

— Вытягиваем шток амортизатора до упора, на штоке должна быть надета распорная втулка и нижняя резиновая подушка

— Вводим шток амортизатора в отверстие чашки кузова

Помощник одевает на него верхнюю резиновую подушку, опорную и пружинную шайбы и наживляет гайку.

Если нет помощника, то сначала крепим амортизатор к балке, затем, подставив по балку упор, медленно домкратом опускаем кузов автомобиля, периодически контролируя, чтобы его шток вошел в отверстие. К штоку можно предварительно привязать проволоку и продеть в отверстие чашки. Вытягивая ее можно направлять движение штока.

При установке амортизатора необходимо повернуть его так чтобы возвышающаяся часть чашки пружины была направлена к колесу.

— Закрепляем нижнюю часть амортизатора, гайку до конца не затягиваем

— Устанавливаем задние колеса и опускаем автомобиль на землю

— Несколько раз нажимаем на заднюю часть автомобиля для самоустановки элементов подвески

— Затягиваем гайку крепления штока и болт нижнего крепления амортизатора стойки

Примечания и дополнения

— Задние стойки автомобилей ВАЗ 21088, 2109, 21099 выходят из строя реже чем передние. Поэтому необходимость в их замене возникает не раньше 100 — 120 тыс км пробега.

Еще статьи по подвеске автомобилей ВАЗ 2108, 2109, 21099

— Проверяем амортизаторы автомобилей ВАЗ 2108, 2109, 21099

— Неисправности амортизаторов

— Замена стоек передней подвески автомобилей ВАЗ 2108, 2109, 21099

— Замена шаровых опор передней подвески автомобилей ВАЗ 2108, 2109, 21099

— Проверка подшипника ступицы заднего колеса автомобиля

Подписывайтесь на нас!

ВАЗ-2109 замена задних стоек: правила и процесс замены

На автомобиле ВАЗ-2109 замена задних стоек необходима в случае их чрезмерного износа или повреждения. Если сравнивать подвеску «девятки» с «классикой», то она совершеннее, КПД выше, да и конструкция немного проще. Хотя общие черты все же есть – в конструкции присутствуют пружины и амортизаторы.

Только на «девятке» они собраны в единый узел, а на «классике» независимо друг от друга установлены. Ремонт и обслуживание подвески на автомобиле ВАЗ-2109можно сделать самостоятельно, нужно только знать общую конструкцию автомобиля и уметь пользоваться прибором.

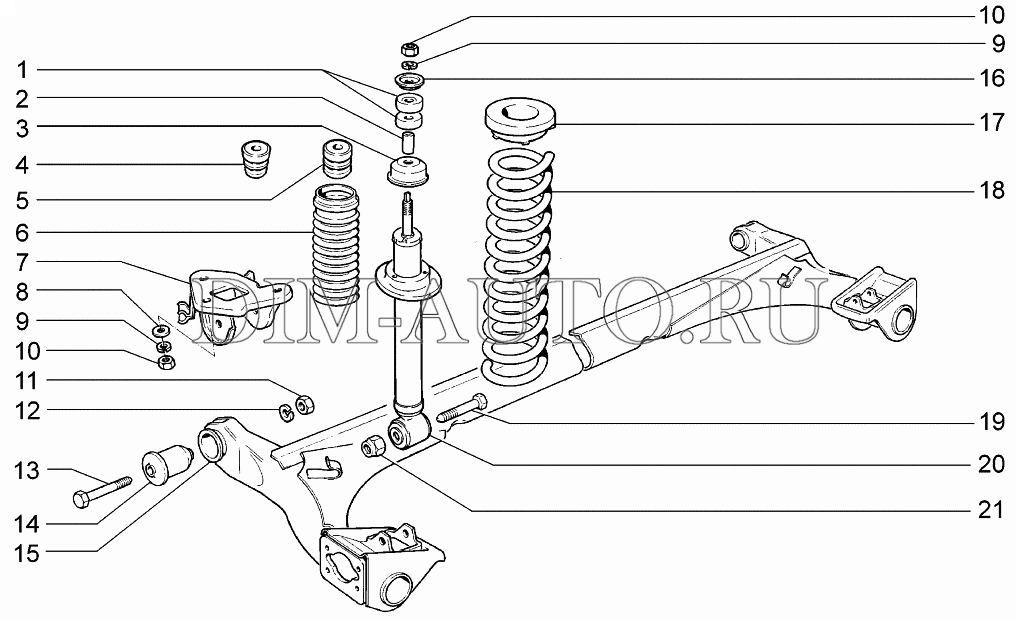

Конструкция задней подвески

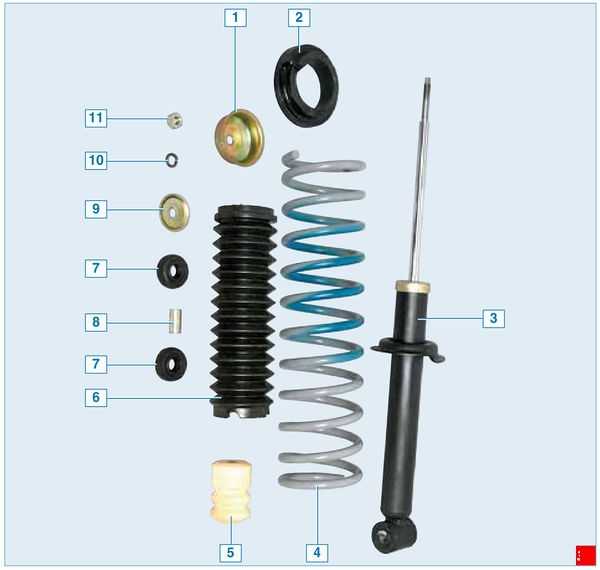

Основой всей конструкции является амортизационная стойка, которая гасит колебания кузова при движении по неровной поверхности. Замена задних стоек ВАЗ-2109 производится без демонтажа других узлов подвески автомобиля. Задний амортизатор состоит из:

амортизатор;
металлические пластины под пружину;
пружины;
резиновые подушки;
элементы крепления — болты и гайки.

Все эти элементы соединяются в единый узел и устанавливаются с обеих сторон автомобиля. Получается, что конструкция гасит вибрации, которые производит вся задняя часть автомобиля при движении по неровной дороге.

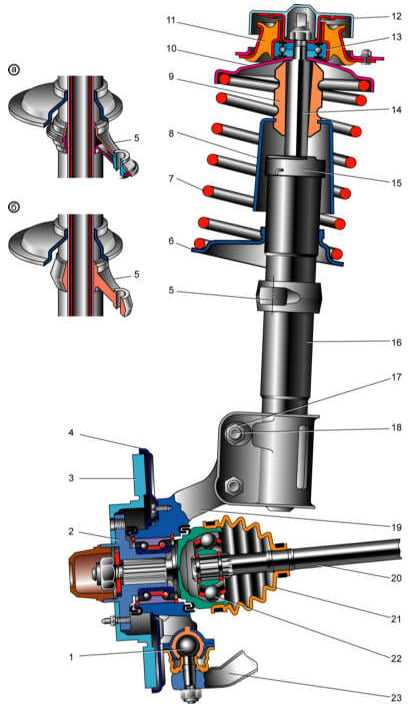

Из чего состоит амортизатор?

Кроме того, сам амортизатор включает в себя множество более мелких элементов. В основе лежит система, чем-то напоминающая ручной насос. Только вместо воздуха качает масло. Некоторые амортизаторы можно отремонтировать – достаточно их полностью разобрать и заменить все детали, пришедшие в негодность. Также необходимо будет залить масло, причем ровно столько, сколько указано в технических характеристиках на конкретную модель.

Чтобы самостоятельно проверить исправность амортизатора, достаточно опустить кузов как можно ниже. При этом его стержень должен входить как можно дальше. После этого тело резко отпускают. При хорошем амортизаторе кузов совершит 1-3 колебания, затем остановится. Но если устройство неисправно, тело будет колебаться намного дольше. Причина такого поведения, скорее всего, в том, что масло полностью вытекло из корпуса или разрушились уплотнительные резиновые кольца.

Какой инструмент нужен для замены стоек?

При замене сайлентблока задней стойки ВАЗ-2109 желательно установить автомобиль на яму или эстакаду. В этой ситуации ремонт проходит гораздо быстрее, ведь удобств больше. Для самостоятельного ремонта вам потребуются:

Домкрат желательно гидравлический.
Опоры под кузов.
Противооткатные колодки — устанавливаются под передние колеса.
Набор ключей.

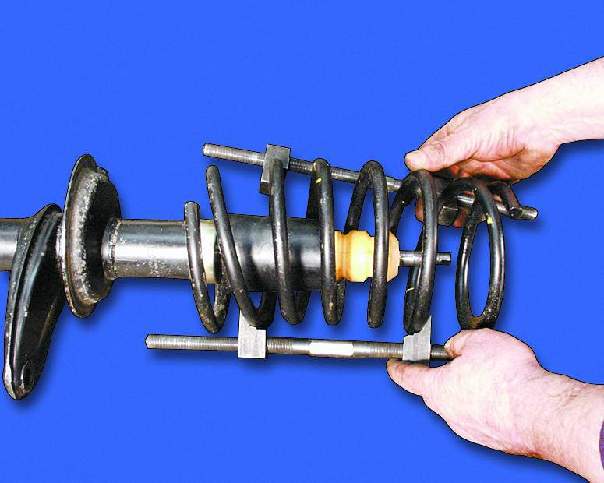

Съемник пружин.
Стальная проволока.

Проволока может потребоваться для фиксации пружин в сжатом состоянии. Но вместо стали можно использовать толстую медь или алюминий. Только эти металлы намного мягче и под действием силы упругости пружины могут растягиваться.

Подготовительные работы

Перед началом работ по замене резинок на задних стойках ВАЗ-2109 или демонтажу элементов необходимо тщательно подготовиться. Для этого перед началом ремонта предварительно обработайте все резьбовые соединения проникающей смазкой типа WD-40. Не менее получаса нужно находиться на металлической смазке, чтобы резьба от ржавчины и грязи полностью очистилась.

Только две точки крепления в задней части девятки- Внутри багажника сверху и на нижней балке. Чтобы снять амортизатор, необходимо открутить гайки и болты. Но перед этим необходимо максимально сжать пружину и зафиксировать ее положение стальной проволокой или какими-нибудь жесткими скобами. Главное — не дать пружине раскрыться во время ремонта.

Как снять заднюю стойку на «девятке»?

Для демонтажа задней стойки на ВАЗ-2109, необходимо выполнить несколько простых действий:

Ослабить колесные болты со стороны, на которой производится ремонт.
Поднимите заднюю часть автомобиля на домкрате.
Полностью снимите колесо.
Поместите опору под кузов автомобиля и опустите автомобиль.
Проверить, насколько хорошо пружина сжата съемником.
Откройте багажник, снимите резиновую заглушку, закрывающую место крепления штока амортизатора.
Длинным трубчатым ключом на 17 или специальным инструментом отверните гайку со штока.
Снимите нижнюю опору амортизатора.
Вытащите всю стойку в сборе.

Вот и все, теперь вы можете отремонтировать или заменить задние стойки ВАЗ-2109 своими руками.

Ремонт или замена?

Перед некоторыми автомобилистами встает вполне резонный вопрос — стоит ли пытаться восстановить старые стойки самостоятельно, ведь стоимость новых довольно высока? Самые дешевые недорогие производства и качества обойдутся не менее 1500 рублей за штуку. Если вы решите ремонтировать их самостоятельно, это выйдет как минимум в три раза дешевле. Но есть несколько подводных камней:

Если ресурс старых стоек уже приличный, то на штоке может быть сильный выработок, из-за которого иногда невозможно добиться идеальной герметизации.
Внутрь амортизаторов вряд ли можно залить столько масла, сколько необходимо для нормальной работы. Если ошибетесь на пару граммов в меньшую сторону — амортизатор не сработает. Если перелить норму, порвутся сальники.

Да и качество деталей в ремкомплектах часто оставляет желать лучшего. Поэтому гораздо эффективнее будет заменить стойки в сборе. Ресурс у них окажется намного выше, чем у восстановленных.

Сборка задней стойки «девятки»

А теперь несколько слов о том, как правильно произвести замену задних стоек ВАЗ-2109. Многие автолюбители меняют только амортизатор и подушки, пружинам особого значения не придают. И им следует обратить внимание. По мере износа они провисают, и длина всех витков становится меньше необходимой. В результате вся подвеска не будет работать должным образом.

При сборке необходимо соблюдать следующие правила:

Установите сжатую пружину на подставку.
Закрепите резиновые прокладки на последнем витке пружины с помощью изоляционной ленты.
Аккуратно, стараясь не сдвинуть пружину с амортизатора, установите стойку на место.
Нажмите на гайку на верхней части штока амортизатора.
Поместите нижнюю часть стойки на балку. Зафиксировать болтом.

Затяните все резьбовые соединения после завершения сборки и снимите съемник с пружины. После этого можно устанавливать колесо на место и приступать к ремонту второй стороны – она точно такая же. Целесообразно после ремонта окончательно затянуть гайки после установки автомобиля на колеса. А через 20-30 километров пробега проверьте затяжку всех соединений — иногда после езды гайки закручиваются. Попробуйте использовать гайки с пластиковыми зажимами на резьбе.
