Замена рулевой рейки своими руками: пошаговая инструкция

Как выполнить замену рулевой рейки своими руками 4.67/5 (93.33%) 3 голос(ов)

Рулевой механизм автомобиля – это достаточно сложная система с непростой конструкций, за счет которой и осуществляется управление машиной. Основной узел этой системы – рулевая рейка. К сожалению, данный узел не долговечен. Во время движения по дороге с плохим покрытием может возникнуть стук, при этом отдает в руль. Проявляется это как стоя на месте, так и во время поворота руля. Сигнал о том, что имеется неисправность рулевой рейки.

Автосервисы в Москве по замене рулевой рейки:

Загружаем автосервисы…

В данной статье Вы узнаете, как произвести замену рулевой рейки своими руками, ведь это не такая и сложная задача.

Рулевая рейка

Рулевая рейка выступает в роли узла, соединяющего руль и колеса. Этот узел осуществляет передачу усилия от рулевой колонки в механизм, отвечающий за поворот колес.

Во время движения автомобиля, все неровности, кочки, ямки, удары при поворотах берет на себя рулевая рейка. И каким осторожным не был бы стиль вождения, как и любой другой механизм рулевая рейка подвержена износу и поломкам.

Характерные признаки неисправности рулевой рейки

Самый характерный признак неисправности рулевой рейки – это стук. Характерный, к тому не совсем приятный стук доносится из-под передней оси машины. Поначалу данный стук почти незаметен, однако со временем интенсивность значительно увеличивается.

Через некоторое время данные стуки начинают отдавать в руль. Уже после этого передвижение по неровным дорогам, резкие повороты очень опасны. В такие моменты подергивания руля очень ощутимы.

Что делать, чтобы вас не обманули в автосервисе? Как его избежать, кликните на любой из мессенджеров ниже,чтобы узнать 5 простых способов как избежать обмана 👇

Важный момент в том, что характерные признаки неисправности рулевой рейки наблюдаются только на маленьких ямках. А вот глубокие ямы автомобиль проезжает без явного стука. В таком случае большая вероятность того, что узел пришел в непригодность, и нужно будет произвести замену рулевой рейки своими руками.

Еще один сигнал о неисправности рулевой рейки – тугая работа самого узла. Проявляется это обычно в том, что крутить руль становится тяжело лишь только в одну сторону. Также под машиной, после стоянки, может наблюдаться течь масла, которая наблюдается на самом узле и на асфальте, и гул в ГУР. Этими симптомами не стоит пренебрегать, т.к. говорит о том, что автомобилем в скором времени будет недопустимо использовать. Может привести к плохим последствиям, вплоть до ДТП. Такая неисправность характерна для гидравлических механизмов. В большинстве случаев, выход из строя рулевой рейки связано

с неисправностью уплотнителей и шток.

Люфт колеса – еще одна характерная черта неисправности рулевой рейки. Определить это просто. Достаточно ухватиться руками за колесо и подергать его в разные направления. Люфт должен быть ярко выраженным и хорошо ощущаться руками. В таком случае руль может свободно вращаться вправо-влево на малой скорости. Исчезает острота и отклик при повороте руля водителем. Самый лучший выход из данного положения – замена рулевой реки своими руками.

Частая поломка рулевой рейки связана с повреждением сухаря.

Основная причина того, что данный узел вышел из строя, связана с тем, что водитель любит быстро ездить по плохим дорогам.

Наезд на препятствие на скорости, резкие торможения, изношены пыльники – это может стать причиной неполадки рулевой рейки. Через трещины в пыльниках внутрь попадает грязь, песок, где смешивается с маслом. Тем самым ускоряя рейки и опор.

Необходимо знать и помнить, что не стоит в холодное время оставлять надолго автомобиль с вывернутыми в одну сторону колесами. Гидравлика может быстро сломаться.

Важно помнить, что эксплуатация автомобиля с неисправной рулевой рейкой небезопасно. Приводит к потере управления автомобиля. При выявлении поломки необходимо незамедлительно приступить к устранению.

Как заменить рулевую рейку своими руками?

Если имеются серьезные повреждения поверхности рулевой рейки, зубчатого механизма, то необходима замена рулевой рейки.

Прежде чем приступить к выполнению работ следует прочесть инструкцию по замене рейки к вашему автомобилю. К тому же, за сутки до начала работ мы рекомендуем побрызгать WD-40 на все болты и гайки, чтобы в последующем их было легче открутить.

1. Установив авто на ровную поверхность затяните стояночный тормоз. Под задние колеса мы рекомендуем что-нибудь подложить, например, кирпичи.
2. Руль выставляется в нейтральное положения. И по очереди ослабляются колесные гайки. Поднимается машина на домкрате и снимаются передние колеса.
3. Следующим шагом снимается абсорбер, тем самым открывая доступ к рулевой рейке.
4. Затем переходим к откручиванию наконечников. Выбивать наконечники можно в последующем молотком. Однако стоит это делать, если собираетесь менять наконечники вместе с рулевой. Иначе лучше воспользуйтесь съемником.
5. Откручиваются крепежные гайки на хомуте, удерживающие рулевую рейку. И снимается хомут.
6. Рулевая рейка свободна, остается только ее вытянуть. Удобнее всего это производить со стороны пассажира.
7. Затем на ее место необходимо установить новую, выполняя шаги в обратном порядке.

Стоит помнить, что после замены рулевой рейки своими руками необходимо произвести регулировку развал-схождение

самостоятельно либо на СТО.

И в заключение…

Работа по замене рулевой рейки своими руками достаточно проста и не нужно особых навыков и умений. Основной момент в том, чтобы четко следовать инструкции, и выполнять работы в нужной последовательности.

Автосервисы в Москве:

Загружаем автосервисы…

carrepair7.ru

3 этапа монтажа и установки механизма

Содержание статьи

Для управления передних колес современных автомобилей используется рулевой механизм, главной частью которого является рулевая рейка. Различается три вида реек:

• механическая;
• электрическая;
• гидравлическая.

Отечественные Вазовские модели в основном оснащены механическими, а импортные автомобили преимущественно гидравлическими рейками.

Механизм работы рулевой рейки

Принцип работы одинаков для всех видов рулевых реек. Поступательное вращение руля через рулевой вал передается на исполнительный шестеренчатый механизм, который обеспечивает передвижение реечного вала, имеющего специальные пазы для зацепления с ведущей шестерней. Для облегчения усилий в гидравлических рейках используется гидравлический усилитель руля, а в электрических небольшой электромотор.

Основные неисправности рулевой рейки

Определить признаки неисправности рулевой рейки достаточно легко. Внезапный отказ агрегата случается крайне редко. Если при вращении колес стучит рулевая рейка и временами слышен металлический хруст, это верный признак появившихся проблем. Течь масла в гидравлической рейке также является поводом для ремонта или замены.

Инструкция по замене рулевой рейки

Сложность производимых работ во многом зависит от типа и расположения рулевой рейки. Механические рейки обычно располагаются в верхней части моторного отсека и имеют относительно удобный доступ. Демонтаж рулевой рейки вполне возможно произвести самостоятельно на любой площадке.

Гидравлические рейки в основном расположены в нижней части между двигателем и подрамником. Доступ к рейке достаточно ограничен, работы производятся на подъемнике, эстакаде или смотровой яме. В отдельных случаях требуется снятие подрамника. В связи с определенными сложностями замену или ремонт гидравлической рейки рекомендуется производить в сервисном центре.

Источник: https://www.youtube.com/watch?v=Eor5a6kaJys

Рассмотрим последовательность действий, как снять рулевую рейку на автомобиле ВАЗ 2114.

Необходимые материалы и инструменты

При проведении самостоятельных работ по замене рулевой рейки потребуются:

• съемник для снятия рулевых наконечников;
• шестигранник №17;
• жидкость для смазки wd-40;
• литол;
• слесарный набор ключей и головок;
• молоток;
• зубило;
• ветошь.

Демонтаж рулевой рейки

Алгоритм снятия рулевой рейки производится следующим образом:

1. Автомобиль устанавливается на ровной площадке с твердым покрытием. Фиксируется стояночный тормоз и под задние колеса устанавливаются противооткатные упоры. Блокируется рулевое колесо. Снимается минусовая клемма аккумулятора.
2. Домкратом поднимается передняя часть автомобиля и устанавливается на подставки. Снимаются передние колеса для обеспечения доступа к рулевым тягам.
3. Гайки наконечников обрабатываются wd-40 и откручиваются. Используя съемник, извлекаются пальцы наконечников из гнезд амортизаторных стоек.
4. В салоне откручивается и извлекается стопорный болт на карданном сочленении.
5. Для удобного доступа к рейке демонтируется абсорбер.
6. Откручиваются и удаляются гайки крепления рулевой рейки.
7. Сняв рейку с крепежных шпилек, разъединяется шлицевое соединение рулевого вала и исполнительного механизма.
8. Рейка извлекается из подкапотного отсека.

Установка рулевой рейки

Перед установкой следует снять боковые заглушки на новой рейке и наполнить отверстия литолом. Установить на рейку рулевые тяги с наконечниками. При монтаже рулевой рейки потребуется помощь второго человека для установки шлицевого соединения. Разжать шлицевой хомут можно, воспользовавшись зубилом.

Установленная на шпильки рейка крепится гайками. Наконечники устанавливаются в гнезда и фиксируются. Устанавливаются колеса, автомобиль снимается с подставок.

После монтажа новой рейки необходимо на стенде геометрии проверить и установить параметры схождения колес.

Проверка работоспособности

Для тех, кто не знает, как проверить рулевую рейку, установленную на автомобиль, посоветуем обратить внимание на следующие моменты:

• при вращении руля должны отсутствовать посторонние звуки, скрежет или стук;
• отсутствовать чрезмерное прилагаемое усилие во время движения;
• руль должен быстро возвращаться в исходное положение при выходе автомобиля из виража.

Резюме

Безопасное управление автомобилем напрямую связано с техническим состоянием рулевой рейки. Своевременная диагностика и устранение неисправности в рулевом агрегате позволит избежать крупных неприятностей во время поездки.

Пожалуйста, оцените этот материал!

Загрузка…

Если Вам понравилась статья, поделитесь ею с друзьями!

motorsguide.ru

Замена рулевой рейки своими руками

О неисправности рулевого управления говорят характерные стуки, которые сопровождаются неприятным подёргиванием руля на неровной дороге. Выхода есть два – замена рулевой рейки своими руками или ремонт старой рейки.

Первый вариант – более надёжный, ниже мы поговорим, как это сделать.

Что нужно для работ

WD40

1. Набор ключей, торцевых и головки с трещоткой.
2. Съёмник наконечников.
3. Молоток и тонкая отвёртка.
4. Жидкий ключ.
5. Ветошь.
6. Деревянные подпорки.

Порядок проведения подготовительных работ

Рулевая рейка и наконечники

1. Перед тем как начать работу, устанавливаем автомобиль на ровное место и блокируем стояночный тормоз. Для надёжности подложите под задние колёса кирпичи. Зафиксировав автомобиль, переходим к передней части.
2. Выставляем руль в нейтральное положение.
3. По очереди ослабляем колёсные гайки.

Ослабляем колесные гайки

Когда все работы проведены, поддомкрачиваем одну сторону машины, снимаем колесо и, установив опоры, опускаем автомобиль. То же самое проделываем с другой стороны. Таким образом, вы освободите доступ к рулевым наконечникам, что более упростит снятие рулевой рейки.

Перед тем как откручивать рулевые наконечники, очистите болты крепления от грязи металлической щёткой, и облейте раствором WD (жидкий ключ).

Пока жидкость все еще разъедает ржавчину, перемещаемся в подкапотное пространство и освобождаем доступ к рулевой рейке.

Откручиваем абсорбер

Свободному снятию будет мешать адсорбер газов и сирена сигнализации (если таковая имеется). Аккуратно откручиваем клеммы и убираем их в сторону.

Снимаем наконечники

Если вы будете вместе с рулевой менять и наконечники, то при демонтаже старых можно выбить их молотком, если нет, то лучше использовать съёмник.

Съемник рулевых наконечников

Пассатижами вынимаем шпонку из гайки крепления и откручиваем её. Вставляем вилкообразное крепление под резиновый уплотнитель, а верхнюю часть пальца заводим на болт наконечника. Закручиваем гайку съёмника до упора и ударом молотка выбиваем наконечник из крепления стойки.

Демонтаж наконечников

Последовательность работ по снятию рейки

Стопорный болт рулевого кардана

• Ослабляем крепления крестовины. Это соединение располагается внутри салона под педалью тормоза. Уберите резиновый коврик и поднимите обшивку, чтобы вам ничего не мешало. Внутреннее крепление выполнено в виде хомута с мелкими шлицами и для освобождения потребуется открутить только одну гайку.
• Возвращаемся под капот и отворачиваем гайки крепления хомутов рулевой.
• Рейка свободна, остаётся только снять её. Взяв двумя руками за корпус, начинайте, расшатывая, тянуть её на себя. Если снять не получается, значит, шлицевое соединение в салоне прикипело. Возьмите молоток и несильно постучите по нему.
• Когда вы полностью отсоединили все крепления, осторожно вытащите рулевую рейку через отверстие в арочном пространстве колеса. Чтобы беспрепятственно извлечь её, вам придётся провернуть её вправо или влево, чтобы шлицевой вал прошёл в выемку. В какую сторону поворачивать, ориентируйтесь по месту.

Демонтаж рейки

Извлекайте рулевую очень аккуратно, чтобы не повредить топливный шланг или электропроводку. Лучше, если вы все работы будете проводить с помощником.

Рейка снята – убираем её в сторону и начинаем подготовку к установке новой.

Инструкция по установке

Установка новой рулевой рейки

• Очистите все посадочные места щёткой и наждачной бумагой. Обработайте посадочные шпильки солидолом или графитовой смазкой.
• Перед установкой новой рейки надо открыть заглушки и заполнить отверстия литолом.
• Теперь заводим рейку в подкапотное пространство. Делается это в обратной снятию последовательности. Осторожно проворачивайте её вокруг оси, чтобы не повредить механизмы и проводку.
• Одеваем рейку на шпильки, накидываем хомуты и наживляем гайки.

При соединении шлицевой части с рулевым «червяком» вам понадобится помощник. Один направляет снаружи, второй соединяет с хомутом в салоне. Главное – чтобы выемка на шлицах совпала с отверстием хомута. В противном случае вам не удастся вставить крепёжный болт.

• На последнем этапе нужно закрутить гайки шпилек. Делать это нужно последовательно, сначала немного закрутив их и после затянув до предела.
• Рейка установлена, накидываем наконечники, заворачиваем их и устанавливаем колёса.

Обязательно после установки нужно провести регулировку развала схождения.

Видео

Перед началом работ посмотрите видео, как самостоятельно снять рулевую рейку:

auto-wiki.ru

Рулевая рейка — типичные неисправности и способы ремонта — журнал За рулем

Есть ли альтернатива дорогостоящей замене узла из-за его течи или стуков? Разбираемся в основных неисправностях и оригинальных приемах ремонта рулевых механизмов.

00

Еще не так давно автопроизводители допускали ремонт механизмов, продавали оригинальные запчасти и разрабатывали технологии восстановления. Однако позже лавочку прикрыли, мотивируя это угрозой безопасности. Хотя в конструкцию и технологии изготовления рулевых реек никаких принципиальных изменений не внесли. Благо, альтернатива дорогостоящей замене узла из-за его течи или стуков всё еще есть. При квалифицированном подходе рейки успешно ремонтируют без какой-либо угрозы безопасности.

ПАЛКИ В КОЛЕСА

01

Сальники в рулевом механизме бывают двух типов. Силовые манжеты уплотняют рейку — они рассчитаны на работу под высоким давлением: до 150–200 бар. Уплотнитель рулевого вала — обычный сальник, выдерживающий давление раз в десять меньше.

Сальники в рулевом механизме бывают двух типов. Силовые манжеты уплотняют рейку — они рассчитаны на работу под высоким давлением: до 150–200 бар. Уплотнитель рулевого вала — обычный сальник, выдерживающий давление раз в десять меньше.

Примерно в 2005 году почти все автопроизводители резко изменили свою политику — рулевые рейки были объявлены неремонтопригодными. Продажу оригинальных запчастей и доступ к информации о технологии восстановления узлов прикрыли. Однако это не поставило крест на индустрии ремонта. Для большинства автомобилей рулевые механизмы делают крупные сторонние производители, например ZF. Поэтому остались доступными оригинальные запчасти и техническая информация. Кроме того, никто не отменял унификацию. Зачастую на свежие модели одного автопроизводителя подходят запчасти от других машин начала 2000‑х годов. Кроме того, есть производители, специализирующиеся на тех же сальниках и втулках. По их каталогам нетрудно подобрать запчасть необходимого типа и размера — номинального или ремонтного. Так что пока можно починить практически любую рейку.

Скрытая угроза

Настоящий бич всех рулевых реечных механизмов — коррозия. Причиной ее становится в основном неквалифицированное обслуживание. Часто при замене рулевых тяг сервисмены фиксируют их пыльники универсальными пластиковыми хомутами — это гораздо проще, чем мучиться с установкой штатных, металлических. Но пластиковый хомут, как его ни затягивай, не обеспечивает полной герметичности пыльника, которая имеет решающее значение для здоровья механизма.

При работе рейки пыльники рулевых тяг поочередно сжимаются и разжимаются, благодаря чему возникает движение воздуха внутри узла. Без такой вентиляции каждый пыльник чрезмерно деформируется, а это чревато их повреждением. Для циркуляции воздуха большинство производителей делают проточки различных типов на зубчатой рейке. Если установлены пластиковые хомуты, один из пыльников подсасывает теплый воздух из подкапотного пространства, а другой выпускает его обратно. При прохождении через рулевой механизм воздух активно остывает (ведь узел стоит на подрамнике близко к земле) — образуется конденсат. Достаточно полугода, чтобы рейка начала ржаветь.

111–1

Вот такие глубокие борозды в алюминиевом картере вытачивают фторопластовые кольца распределителя. Тот случай, когда теория мягкого взаимодействия материалов в корне противоречит жесткой практике.

Вот такие глубокие борозды в алюминиевом картере вытачивают фторопластовые кольца распределителя. Тот случай, когда теория мягкого взаимодействия материалов в корне противоречит жесткой практике.

Коррозия рулевого вала дает знать о себе раньше на рулевых механизмах с гидроусилителем. Из-за работы по шероховатой поверхности начинают быстро изнашиваться и течь сальники. На рулевых рейках с электромеханическим усилителем распознать начало болезни сложнее. Когда дело дойдет до ощутимых неисправностей — стуков и люфтов, коррозия уже успеет нанести зубчатой рейке непоправимый вред. В запущенных случаях она поражает зубья, которые не подлежат ремонту. Зубья имеют сложный профиль и высокую поверхностную закалку, и правильно восстановить их после любой механической обработки практически невозможно.

С коррозией остальных поверхностей рейки борются тремя методами: шлифовкой, стачиванием под ремонтный диаметр и завтуливанием. Шлифовку делают, когда ржавчина поверхностная и суммарное уменьшение диаметра рейки не превышает 0,1 мм. При этом ис

www.zr.ru

как отремонтировать самому, разборка и сборка, лучше починить или заменить деталь

Рулевая рейка участвует в процессе поворота колёс. Если она неисправна, то управление автомобилем значительно усложняется, а в некоторых случаях становится опасным. Возможен ли ремонт рулевой рейки в домашних условиях и как это сделать, читайте ниже.

Срок службы рейки

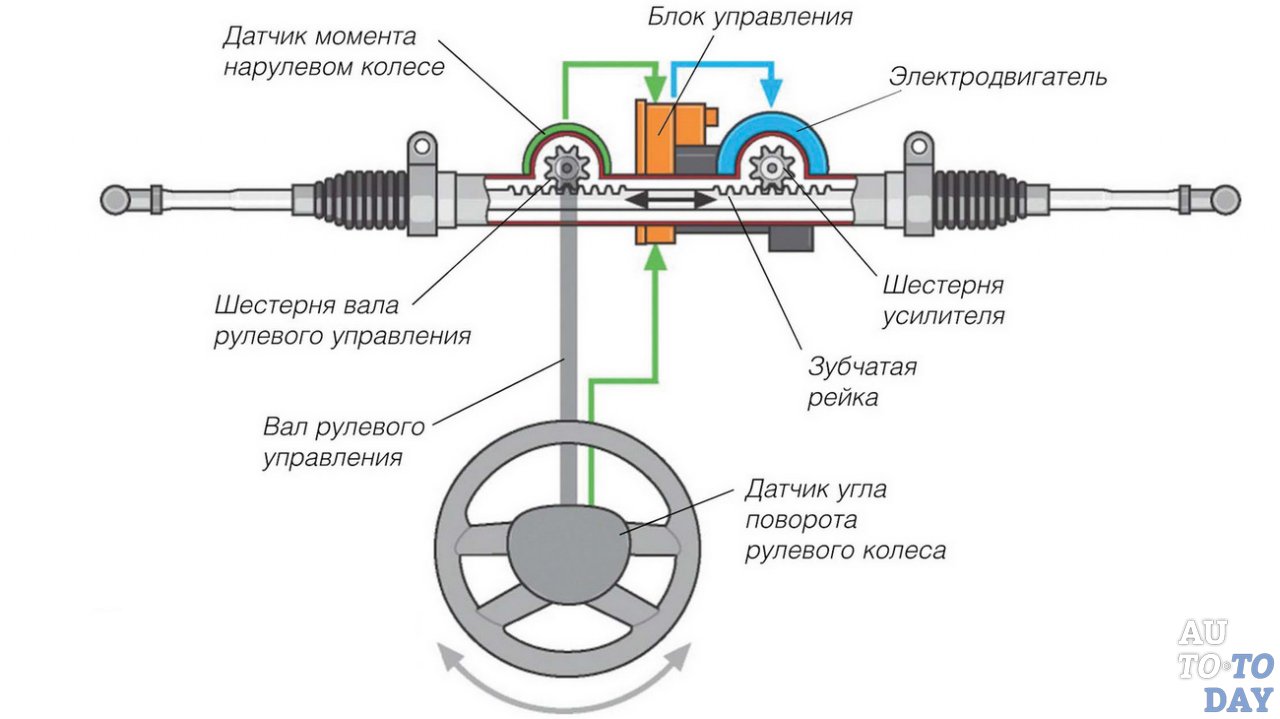

Для начала стоит разобраться, как именно работает рулевая рейка. При повороте рулевого колеса, усилие передаётся на этот рычаг, а он в свою очередь даёт его на колёса. Таким образом осуществляется поворот. В некоторых ТС рулевая рейка соединена с колёсной осью напрямую, в некоторых — оснащена усилителем. В первом варианте при выполнении поворотов приходится прикладывать достаточно много усилий, чтобы вывернуть руль.

Важно! На основании наблюдений водителей и автомехаников выделяется 5 машин, у которых рулевые рейки выходят из строя намного чаще. В этот список входят Рено, Хонда, Киа Рио, Опель,Форд Фокус.

Но на сегодня большинство ТС всё же оснащают усилителями одного из двух типов:

• ГУР (гидроусилитель руля) — функционирует за счёт жидкости;
• ЭУР (электроусилитель руля) — работает от электрики.

При наличии этих элементов значительно упрощается управление машиной, а водитель чувствует себя комфортно и уверенно. Срок службы рейки зависит во многом от наличия вышеописанного механизма. При его отсутствии поломки возникают намного чаще. Вторым фактором, влияющим на эксплуатационные характеристики является качество дорог, третьим — стиль вождения. В зависимости от этого ремонтировать рассматриваемую деталь приходится каждые 35 000–100 000 км.

Все водители согласятся, что отремонтировать рулевую рейку намного сложнее, чем поддерживать её в нормальном состоянии, выполняя элементарные правила:

1. Каждые 50 000 км пробега проходить техосмотр.
2. Следить за состоянием пыльников. При повреждении этого механизма внутрь начинает попадать вода, химические реагенты, пыль и пр. грязь. В результате начинается коррозионный процесс, из-за чего разрушается шток, а затем начинает течь рулевая рейка. Раз в неделю стоит оценивать пыльники на предмет целостности, а также смотреть не отошли ли хомуты, которыми они закреплены.
3. При выявлении стука сразу же обращаться в СТО и проходить срочную диагностику, не дожидаясь планового техосмотра.
4. Отслеживать состояние ГУР. Если жидкость меняет цвет, скорее всего начался износ какой-то части рейки, поэтому в неё попадает стружка. В результате из строя выйдет насос ГУР. Возможен вариант, что изменение цвета связано с необходимостью её замены, причём раньше регламентного срока.

Кроме вышеперечисленного, очень важно бережно относиться к автомобилю. На состояние рейки сильно влияет частота ударов.

Учитывая это, не стоит:

• биться колёсами о бордюр при парковке;
• пересекать ямы, кочки, ж/д пути и т. п. преграды на высокой скорости;
• держать руль подолгу в крайних положениях;
• парковаться с сильно вывернутыми колёсами, за исключением случаев парковки на возвышенностях;
• выворачивать руль на максимум со старта на непрогретой машине.

Важно! Замену жидкости в усилителе руля необходимо проводить регулярно в обязательном порядке, даже в тех авто, в которых это не предусмотрено производителем.

Что нужно для демонтажа и установки

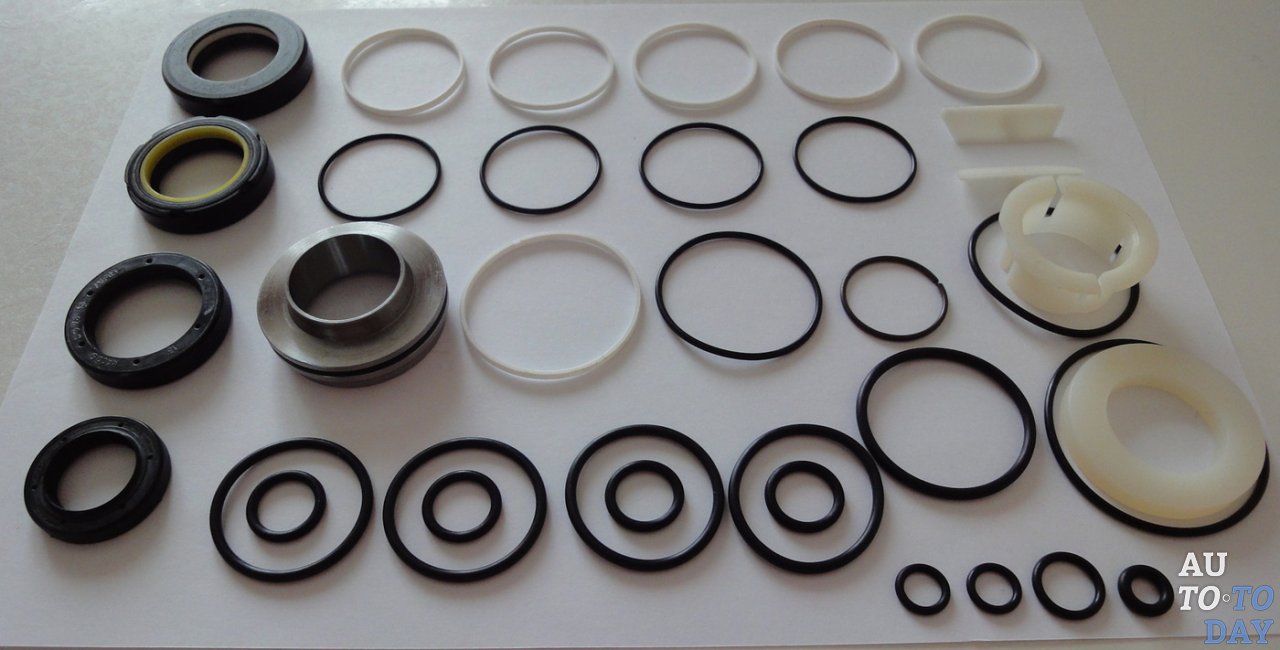

Если водитель решил сам менять или восстанавливать рассматриваемый узел, ему потребуется ремкомплект. Он представляет из себя набор определённых запчастей для техобслуживания. В этот перечень входят детали, которые не являются расходным материалом, но периодически нуждаются в замене по причине износа.

Выпускаются наборы в полной и неполной комплектации. Отличия между ними заключаются в наличии/отсутствии резиновых колец. Также стоит учесть, что каждый ремкомплект адаптирован под обслуживание специального узла. В рассматриваемом случае он так и называется «ремкомплект рулевой рейки». При покупке набора нужно брать именно тот, который предназначен для конкретной марки машин.

Помимо вышеописанного потребуется:

• гофра;
• подшипник для шестерни вала;
• смазка, которая используется водителем для техобслуживания авто;
• восьмигранник на 17;
• щипцы для установки стопорного кольца;
• съёмник;
• домкрат;
• противооткаты;
• гаечный, накидной, баллонный и рожковый ключи;
• гайки;
• шплинты;
• плоская отвёртка;
• дрель;
• наждак или болгарка;
• сварочный аппарат.

Рекомендуем для прочтения:

Разборка рулевой рейки

Восстановление данного узла предполагает тщательную переборку и осмотр его составляющих. Для этого его нужно будет разобрать.

Поэтапная разборка узла:

1. При помощи маркера поставить отметки положения деталей, чтобы потом иметь возможность выполнить правильный сбор.
2. Снять хомуты, стянуть пыльники.
3. Открутить рулевые тяги, контргайку и гайки.
4. Изъять шайбы и втулки.
5. Открутить корпус, достать вал.
6. Снять шток, достать уплотнители, фторопластовое кольцо, втулку из корпуса.

Обслуживание и ремонт

Чтобы иметь возможность отремонтировать рассматриваемый узел самостоятельно, водитель должен понимать смысл работы механизма.

Очень важно уметь разбираться в признаках поломки и диагностировать их причины:

1. При повороте после выворачивания руля оно не полностью возвращается в исходное положение. Это значит, что повреждён вал или картер. Обычно дисфункция наблюдается после ударов.
2. Наличие стука в рейке, который усиливается при вхождении в поворот. Причиной может изнашивание сайлентблока, шарнира, центрального зубца.
3. Руль при повороте тяжело прокручивается или идёт рывками. Проблема заключается в перетирании резинового кольца двигающейся шайбы насос.
4. Течёт тяга или понижается уровень масла в бачке гидроусилителя. Неисправность спровоцирована коррозией главного вала.
5. Рулевое колесо тяжело проворачивается на низких скоростях или появляется стук на высоких. Причина — нарушение работы ротера или привалочных плоскостей.

Снятие и установка

Чтобы определиться нужна ли узлу полная замена или реставрация, рулевую рейку нужно снять, и только потом начинать разбирать его и перебирать составляющие.

Для этого нужно:

1. Поднять переднюю часть машины при помощи домкрата, поставить противооткаты.
2. Снять подвешенные колёса, тепловой экран.
3. Открутить болт шлицевого соединения возле педалей, гайки.
4. Если в авто имеется ГУР, то открутить устройство, предназначенное для подачи масла и отложить его в специально подготовленную ёмкость, чтобы не испачкать остатками жидкости пол. При наличии ЭУР следует отключить разъём.
5. Рейку потянуть в направлении вала, освободить шлицевое соединение.
6. Через одну из арок колёс (какую именно зависит от устройства подкапотного пространства) вынуть рейку, очистить от загрязнений, протереть сухой тряпкой.

Сделать работы по установке узла самостоятельно будет проблематично. Для этого потребуется помощник. Предварительно все части устанавливаемого механизма следует смазать. Затем собрать их в обратном разбору порядке. Если всё сделано верно, зубчатый шток должен нормально ходить без заедания. Только после этого можно закрутить тяги, установить пыльники и закрепить их хомутами.

Пошаговая установка рейки:

1. Попросить помощника завести рейку через подкапотное пространство, а самому в этот момент направить её из салона в карданное пространство между шлицей и валом.
2. Наживить и зажать крепёжные болты к подрамнику.
3. Затянуть болт в нижней части вала.
4. Подсоединить ГУР, залить в бачок жидкость для него (наполнять примерно до половины). Если машина оснащена ЭУР, то подключить разъём.
5. Поставить колёса. Прокрутить руль пару раз в разные стороны — он должен идти плавно, без заедания. Снять машину с домкрата.
6. Полностью заполнить жидкостью бачок ГУР. Запустить мотор, ещё несколько раз покрутить рулевое колесо. Проверить уровень жидкости — если он понизился, долить ещё. В ЭУР никакой жидкости нет, поэтому описанные манипуляции выполнять не нужно.
7. Проверить положение деталей, провести пробную поездку.

Видео: Снятие и установка рулевой рейки Лада 112 ВАЗ 2112

Замена сальников

Чаще всего выходит из строя верхний сальник. Располагается он на вращающемся валу. Во время эксплуатации большая часть нагрузки приходится именно на него, что рано или поздно приводит к износу. Стачивается в основном внутренняя резьба, поэтому он не плотно обжимает вал. Через появившийся зазор начинает сочиться жидкость из ГУР. При этом во время езды в герметичном рулевом контуре сильно повышается давление, которое необходимо для осуществления поворота колёс. Признаком такой поломки будут потёки масла на распределителе.

Ремонтировать эту деталь нужно, как можно быстрее, т. к. данная неисправность приведёт к нарушениям работы насоса. В таком случае восстановление будет дорогостоящим. Дальше вопрос стоит в том, где найти деталь, т. к. в каталогах запчастей автопроизводителей их нет — они предлагают менять весь узел в сборе, что довольно затратно для клиента. У фирмы Corteco имеется ряд подобных деталей. Она предлагает разные ремкомплекты, включающие сальники, рейки, уплотнители и пр.

Далее следует найти нужную запчасть по номеру. Посмотреть его можно на старой детали. Однако обычно обозначения сильно затираются, поэтому прочесть их не представляется возможным. Выход из этой ситуации тоже есть. Стоит промониторить несколько форумов, на которых собираются владельцы конкретной марки машины и набраться там опыта, посмотрев какие сальники ставят они.

Последовательность работ по замене сальника:

1. Поднять машину домкратом. Снять передние колёса.
2. Залезть под капот, снять корпус воздушного фильтра, а также воздухозаборник, который уходит под крыло.
3. Выкачать через клапан масло из ГУР.
4. Перейти в салон. Чуть выше педалей находится кардан, который нужно открутить, а затем снять с него кожух.
5. При помощи жёсткой кисти справа от рейки отмыть бензином гидропривод. Отсоединить её и трубку высокого давления.
6. Снять нижний шарнир — ближний болт откручивать из-под капота, дальний — из салона.
7. Теперь можно снять распределитель, разобрать его и достать вал. После этого внутри корпуса останется нужный сальник и подшипники — их надо осторожно выпрессовать. Корпус помыть.
8. Запрессовать новый сальник и подшипники в корпус — сделать это легко простым надавливанием.
9. Выполнить работы по установке всех элементов в обратном порядке. Залить жидкость в ГУР.
10. Запустить мотор, покрутить руль — он должен плавно ходить, не застревая. Если манипуляции проведены неверно, сразу потечёт жидкость.

Видео: Как снять сальники рулевой рейки

Замена сайлентблоков

Сайлентблок представляет собой цилиндр с резиновыми вставками внутри. Находится он на рулевой рейке. Его основная задача — защита рейки и подвески от колебаний при ударах. Определить первые признаки поломки можно по стуку из области подвески в момент преодоления препятствий на дороге. При наличии данной неисправности следует найти нужную деталь, как в ситуации с сальниками.

Знаете ли вы? Самый малогабаритный автомобиль, поступивший в серийное производство, был выпущен в Англии в 1962 г. (Peel P50). Его длина 134 см, ширина — 99 см, высота — 120 см.

Дальнейшая работа производится так:

1. Загнать машину на смотровую яму.
2. Залезть под капот. Снять воздушный фильтр, ресивер. Таким образом освободится доступ к болтам, фиксирующим втулку рейки.
3. Поднять переднюю часть авто домкратом. Снять колёса. Открутить рулевой наконечник вместе с сошкой от поворотного кулака. Почистить, залить смазкой. По необходимости можно сменить стабилизаторные стойки.
4. Открутить болты рейки, удерживающие сайлентблоки. Затем производя движения вперёд-назад-вверх, изъять сайлентблоки.
5. Новые детали тщательно смазать. На них имеются стрелки и отливы. Первыми обозначается передняя и задняя часть машины, вторыми — направления право-лево.
6. Протянуть сайлентблоки, чтобы рейка встала на место. После этого установить втулку.
7. Собрать всё в обратном порядке. Проверить люфт, сняв машину с домкрата.

Видео: Самостоятельная замена сайлентблока

Ремонт пыльника

Ещё одной из частых поломок является перетирание пыльника. Его назначение понятно из названия — защищает узел от попадания грязи. С его ремонтом не стоит затягивать, т. к. в случае полного разрыва значительно пострадают и другие детали, поэтому ремонт обойдётся в несколько раз дороже.

Для начала следует провести подготовительные работы. Они будут немного отличаться для разных марок авто. На одних нужно снять защиту моторного отсека, находящуюся внизу машины, на иных — аккумуляторную батарею и генератор, на переднеприводном ВАЗ — корпус воздушного фильтра и адсорбер.

Замена пыльника:

1. Удалить контровочный шплинт тяги с помощью молотка и отвёртки.
2. Снять гайку с тяги.
3. Открутить 2 гайки, удерживающие пыльник на рейке.
4. Очистить оголённую часть рейки от загрязнений, тщательно смазать.
5. В новый пыльник вставить гайки — для этого на нём есть 2 отверстия.
6. Установить наконечник на место, проследить чтобы пыльник не перекручивался, а чётко вошёл на прежнее место.
7. На винтовую часть наживить гайку, затянуть. Проконтрить шплинтом, разогнув его ус отвёрткой.
8. Поставить рейку на место, закрепить, затянуть.
9. Проверить хомуты, по необходимости затянуть.
10. Установить все снятые детали в обратном порядке.

Восстановление рулевой рейки стачиванием под ремонтный диаметр

Раньше всего коррозионные процессы рулевого вала будут очевидны на ТС с гидроусилителями. Вследствие этого очень быстро начинают течь сальники. Начало коррозии на ТС, оснащённых электромеханическим усилителем, распознать сложно. Когда это становится очевидным (появляется стук, люфт), зубчатая рейка уже сильно поражена ржавчиной. В запущенном случае процесс затрагивает зубья, которые ремонту не подлежат, т. к. имеют сложную геометрию и высокую поверхностную закалку. После механических обработок их просто невозможно привести в нормальное состояние.

Если коррозии подвержены другие части зубчатой рейки, то для устранения проблемы их шлифуют, стачивают под ремонтный диаметр, завтуливают. Первый вариант целесообразен, когда суммарно уменьшение диаметра рейки и поверхностный слой ржавчины не превышают 0,1 мм. При этом сальники и опорную втулку подбирают номинальных параметров. Такой подход позволит устранить течь и стуки.

При более усугублённой ситуации применяют стачивание. Допускается уменьшать рейку не более чем на 0,5 мм. Такие нормы выставляет большинство автопроизводителей. Дело в том, что сама деталь закалена вглубь на 1,5 мм. Это обеспечивает её бесперебойную работу под давлением масла 150 бар. Проводя такое значительное стачивание, устанавливают сальники и втулку ремонтного размера. При этом первые можно найти в различных интернет-каталогах запчастей, а вторую деталь часто приходится делать под заказ.

Рекомендуем для прочтения:

При ещё более серьёзных коррозиях рейку протачивают при помощи компаунда. Затем прессом загоняют на неё нержавеющую трубу. Потом всю конструкцию снова протачивают под номинальный размер сальников и втулки. Данная технология является очень сложной и имеет много недостатков.

В некоторых случаях по причине конструктивных особенностей коррозии подвергается входной вал рейки. Располагается он под углом 45° и проходит через моторный щит. В результате патологического процесса в этом месте формируется углубление в виде чашки, в которое с улицы попадает вода. Таким образом коррозия доходит до сальника. В машинах с ГУР появляется течь, а с ЭУР — проблема становится очевидной, когда исправить её нельзя.

Устраняют неисправность на машинах с гидроусилителями затачиванием вала и подборкой сальника ремонтного размера. Глубина обработки не принципиальна, т. к. для вала не применяют металл с особыми свойствами. Обычно снимают не более 1 мм. Данные манипуляции сложны в выполнении, поэтому в домашних условиях выполняют только профессионалы.

Другие процедуры обслуживания

Из строя могут выйти также наконечники рулевой тяги. Располагаются они между рулевым механизмом, тягой и поворотным кулаком колеса. Обеспечивает точность колейности и отсутствие трения между деталями при поворотах, когда происходит обмен вращательного движения на линейное. Если из строя вышла шарнирная часть, то будет целесообразно восстановить наконечник, а не заменять его полностью. Для этого преимущественно используют способ преобразования не разборного механизма в разборной.

Последовательность работ:

1. Поднять машину домкратом. Провести разборку опор.
2. Двухчашечный корпус пометить в двух местах сверлом. Разделить его на 2 части при помощи зубила и молотка.
3. Края части с донцем обточить. Ударить по торцевой части пальца и достать донце.
4. В двухчашечный корпус вставить палец с новым вкладышем. Заварить деталь.
5. Измерить наружный и внутренний диаметр части с выбитым донцем. По этим параметрам изготовить стальное кольцо высотой 10 мм с резьбой и ввинчивающейся пробкой.
6. Приварить полученную деталь к корпусу. Подождать пока остынет металл, вставить палец и новый вкладыш. Закрутить пробку, поджать механизм.
7. Проделать отверстие 2 мм в диаметре в кольце, как можно ближе к пробке. Зашплинтовать свободное пространство.

Рекомендуем для прочтения:

Если из строя вышла другая часть наконечника, то будет целесообразной полная его замена. Для этого, используя инструкцию по эксплуатации, следует изъять повреждённую запчасть и в обратном порядке установить новую. После этого обязательно провести развал-схождение. При наличии трещин или коррозии на корпусе рейки, проводят шлифовку или сварку (если невозможна шлифовка).

Иногда причиной стука является банальное разбалтывание деталей. Это происходит в процессе эксплуатации. В нормальном состоянии подвижные элементы (рейка и шестерня) прижаты друг к другу в определённом положении, что позволяет зубчатым элементам эффективно сцепляться, не разрушаясь при ударах. Если передающая пара разбалтывается появляется слишком большой зазор, что приводит к разрушению запчастей. При своевременной диагностике проблемы будет достаточно подтянуть крепежи. Эта задача не слишком сложная, но для осуществления потребуется помощник.

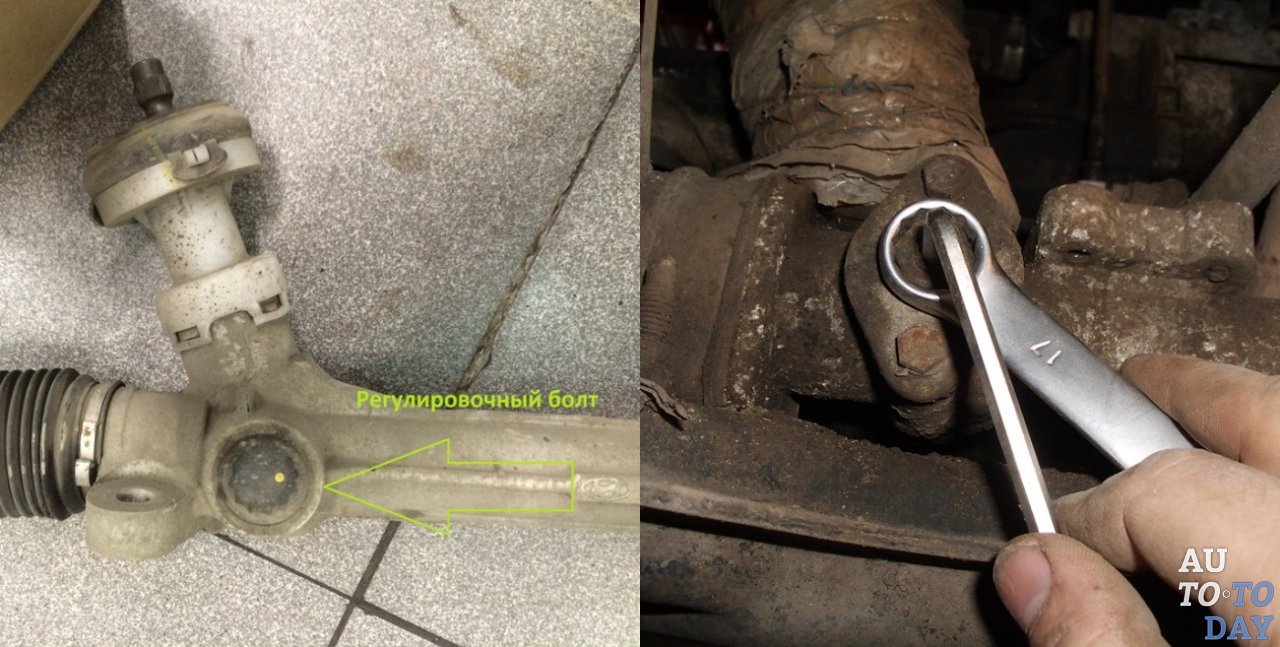

Регулировка рейки:

1. Машину поставить на домкрат или загнать на смотровую яму. Закрепить её, выставить ровно колёса.
2. Люфтмером измерить люфт — норма не более 10°.
3. Если в ТС имеется контргайка, её нужно ослабить. Под ней будет располагаться регулировочная гайка.
4. По часовой стрелке провернуть регулирующий крепёж на 20%. Попросить помощника покрутить руль — если всё сделано верно, он должен идти плавно и стуки исчезнут.

Кроме этого, в процессе эксплуатации машины, следует периодически очищать и смазывать рулевую рейку. Понять, что пора произвести данные манипуляции можно по стуку, усложнению проворачивания руля и пр. «симптомам» характерным для поломок. Если после осмотра узла неисправности не выявлены, значит достаточно провести профилактические работы. Для обработки подойдут далеко не все виды смазок.

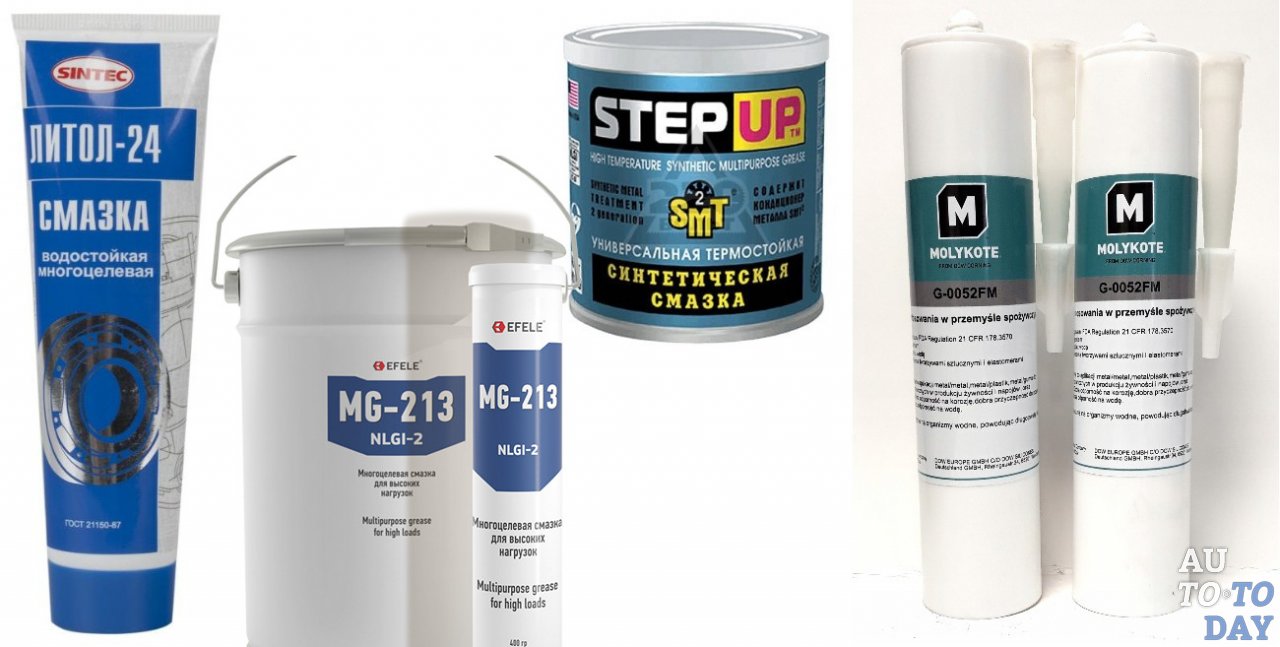

Традиционно используются:

1. Литол-24 — наиболее часто применяемый материал. Используется во всех отечественных машинах. К влажности не восприимчив, сохраняет структуру и состав при нагревании, механически стабилен. Работает в температурном режиме -40…+120°С.
2. EFELE MG-213 — термостойкий материал с минералами и литиевым комплексом. Водой не смывается. Работает в диапазоне -40…+160°С.
3. Molykote G-2001 — синтетическая смазка, имеющая в основе ПАО- и литий-калиевые масла. Предназначена для эксплуатации во влажной среде на высокой скорости. Рабочий диапазон: -50…+130°С.
4. StepUp SP1629 — термостойкий материал, обогащённый кальциевым комплексом на основе дисульфида молибдена. Рабочий диапазон: -40…+275°С. Защищает от коррозии и износа.

Применяя смазочные материалы, совсем необязательно полностью снимать конструкцию. Для работы потребуются хомуты, смазка, растворитель, сухие тряпки, пассатижи.

Инструкция:

1. Поддомкратить левую сторону авто.
2. Снять колесо.
3. Нанести на тряпку растворитель и тщательно очистить все поверхности, располагающиеся рядом с рейкой. Затем вытереть их насухо.
4. Ослабить стяжку правого пыльника. Перекусить пассатижами внутренний большой хомут (эта деталь является одноразовой, поэтому при обслуживании её пускают в расход и меняют на новую.
5. Сдвинуть вверх по валу гофру. На этом этапе будет видно сколько осталось старой смазки в узле. При помощи тряпки смоченной растворителем его нужно удалить.
6. Обильно смазать рейку и пыльник изнутри. Провернуть несколько раз руль, чтобы равномерно распределить смазку. Добавить её ещё раз.
7. Вернуть пыльник на место. Закрепить хомутами.
8. Выполнить все вышеописанные пункты для правой стороны.

Сколько времени занимает процедура

Время, которое нужно затратить на работы, будет зависеть от сложности поломки. На капитальный ремонт уйдёт около 2 дней. Сайлентблоки можно сменить за 4 часа, сальники, пыльники — 4–6 часов. Примерно такой же промежуток времени занимает восстановление рейки стачиванием.

Знаете ли вы? По большей части в мире за нетрезвое вождение предусмотрены различные наказания. Но в Уругвае, если водитель, попавший в ДТП, был пьян, это расценивается, как смягчающее обстоятельство.

Что будет, если перетянуть рейку

Рулевой вал оснащён подшипниками сверху и снизу. Сбоку имеется упорная гайка, предназначенная для контроля натяжения всей рейки. При затягивании её ключом вал плотно упирается в подшипник, располагающийся снизу. Главное эту гайку не перетягивать. В противном случае зубцы рейки прочно входят в зацепление. Результат — руль очень туго вращается, что усложняет управление машиной.

Когда лучше обратиться в сервис

Произвести ремонт рулевой рейки своими руками достаточно проблематично, если не знать устройства этого узла. Плюс к этому покупать ремкомплекты для каждой детали иногда выходит дороже, чем обратиться в сервис. Также ремонтные работы затрудняются, если для этого нет специального оснащённого места (гараж со смотровой ямой, стенд для проверки развала-схождения, колонка с водой, чтоб мыть руки).

Вмешательство в устройство машины человека, который не осведомлён в таких вопросах, может привести к другим нарушениям. Например, при неправильной установке деталей после ремонта нарушается балансировка колёс. Это приведёт к усилению люфта, уводу в сторону машины при движении, а возможно даже полной потере управления.

Вывод один — если не знаете, как провести работы, лучше отправиться к специалистам. Сколько это будет стоить полностью зависит от качества, используемых деталей, а также сложности поломки. Также стоит учесть — если автомобиль на гарантии, то при поломке нужно обращаться только в специальный центр. При попытке самостоятельного вмешательства в агрегат можно потерять возможность восстановить узел бесплатно.

Рулевые рейки при надлежащем уходе за машиной и при условии адекватной эксплуатации функционируют достаточно долго. Важно проверять состояние всех её составляющих хотя бы 2 раза в год, а также проводить профилактические мероприятия по смазке и устранению загрязнений. При первых признаках неисправности, не стоит откладывать ремонтные работы.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

auto.today

Замена рулевой рейки или ее ремонт – теперь мы умеем всё!

Довольно часто можно услышать фразу: Руль что-то постукивает, наверное, необходима замена рулевой рейки. Это весьма важный и, кстати говоря, дорогостоящий узел гидроусилителя руля, который отвечает за то, чтобы рулевое колесо можно было вращать легко с минимальными усилиями.

Устройство рулевой рейки и ее поломки

Данная деталь соединяет руль с колесами и обеспечивает правильную организацию поворота, таким образом, она способствует увеличению маневренности автомобиля и делает процесс управления им намного удобнее и комфортнее. Но это все происходит только лишь при условии полной исправности детали, в противном же случае эксплуатация авто может быть вообще опасна. Устройство рулевой рейки состоит из следующих элементов: вала, сальников и уплотнительных колец.

Заметить то, что рулевой редуктор (это еще одно название рулевой рейки) вышел из строя, довольно просто, следует только прислушаться к своему автомобилю. Основные признаки поломки:

• появляется характерный стук в рулевом колесе;
• чтобы вращать руль, приходится прикладывать немалые усилия;
• в насосе гидроусилителя появляется шум и другие посторонние звуки;
• возможно подтекание масла гидроусилителя через рулевую рейку;
• люфт руля, который легко заметить при его вращении.

Конечно же, несмотря на все усилия зарубежных и отечественных производителей, наше некачественное дорожное покрытие в значительной мере отражается на состоянии разных элементов авто, не являются исключением и рулевые рейки. Кроме того, эта деталь может выйти из строя и по ряду других причин:

• несвоевременная замена гидравлической жидкости, а также опорного подшипника;
• износ деталей рулевого редуктора;
• защитный пыльник закреплен не достаточно надежно.

Ремонт рулевой рейки – когда можно спасти деталь?

Довольно часто владельцы автомобилей оказываются перед сложным выбором, когда из строя выходит рулевая рейка: ремонт или замена – что же нужно? Если в детали вышел из строя один из ее элементов, такой как сальник, подшипник, втулки или же пыльник, то вполне возможно обойтись и обыкновенным ремонтом. В этом случае необходимо демонтировать рейку и заменить нужный элемент. Для этого, естественно, нужно разобрать редуктор.

Прежде всего, необходимо снятие рулевой рейки, если вышли из строя пыльники, то демонтировать ее лучше вместе с рулевыми тягами, так как на них есть специальные выступы, на которые можно натянуть новые пыльники, при этом герметичность будет идеальной. Далее откручиваем тяги и нижнюю заглушку зубчатого вала, а затем откручивается стопорная гайка, и снимается стопорное кольцо. Теперь следует аккуратно выбить вал.

На этом этапе можно вытащить нижний сальник, а для того чтобы появилась возможность вытащить и верхний сальник, следует путем постукивания извлечь стопорный штифт. Повернув стопорную заглушку, можно увидеть проволоку, с ее помощью нужно извлечь стопорное кольцо. Вытащив рейку с правой стороны, с нее снимаются сальники и пластиковые втулки. После извлечения заглушки и сальника можно вытащить также и прижимной механизм с пружиной.

Все извлеченные элементы необходимо промыть и тщательно изучить на предмет повреждений и износа, если таковые есть, то заменить их на новые, качественные. А собирается рулевая рейка в обратном порядке.

Замена рулевой рейки – как справиться в одиночку?

В некоторых случаях, таких как сильное механическое повреждение вследствие удара из-за попадания в яму, наезда на бугор или же в результате ДТП, обойтись ремонтом не представляется возможным, или же он просто является не рентабельным. И тогда необходимо заменить всю деталь целиком, а не отдельные ее элементы. Безусловно, прежде всего, стоит изучить, как снять рулевую рейку и, конечно же, установить новую. Демонтаж проходит не очень долго, описать его можно в нескольких словах.

Загоняем автомобиль на смотровую яму, если же такой возможности нет, то можно просто поднять его с помощью домкратов. Если есть защита двигателя, то ее нужно снять, также демонтируется и тепловая пластина самой рейки. Далее необходимо открутить крепежные детали, расположенные на рулевом редукторе. Теперь можно свободно снять рейку с креплений и вытащить ее из автомобиля. Что же насчет установки новой детали, так здесь все операции необходимо просто проделать в обратном порядке.

carnovato.ru

как снять, разобрать и провести установку новой, инструкции и видео

Рулевые механизмы автомобилей подразделяются на два типа: червячные и реечные. При разном подходе к реализации задача у них одна: обеспечить связь между вращением рулевого колеса и поворотом колёс. Червячные механизмы проще в изготовлении, но не обеспечивают достаточной точности руления, что важно на высокой скорости. Поэтому на большинство современных легковых автомобилей устанавливается рулевая рейка. Этот узел более сложный в изготовлении и ремонте, но связь между углами поворота рулевого колеса и передних колёс автомобиля точнее. Для облегчения вращения руля в помощь водителю устанавливается гидро- или электроусилитель рулевого управления. Это делает вождение менее утомительным, но прибавляет хлопот при ремонте или замене рулевой рейки, в том числе и на ВАЗ 2110.

Конструкция и устройство рейки на ВАЗ 2110

Принцип работы рулевой рейки следующий. На окончании рулевого вала установлена шестерня. Она находится в зацеплении с зубчатой рейкой (отсюда и название). При повороте рулевого колеса шестерня двигает рейку влево–вправо, поворачивая колёса. Для этого рулевые рычаги связаны с рейкой рулевыми тягами.

Так выглядит демонтированный механизм

Проектировщикам рейки необходимо достичь компромисса между лёгкостью и удобством рулевого управления. Всё зависит от передаточного числа «шестерня-рейка».

• Если руль сделать лёгким, управление станет размазанным, для поворота придётся делать слишком много оборотов рулевого колеса. Это небезопасно при движении на трассе, где важна быстрая реакция.
• Острое рулевое управление более предсказуемое и безопасное, но при этом водитель прилагает значительные усилия при маневрировании, особенно на парковке.
• Рейка с переменным передаточным числом частично решает эту проблему. В околонулевой зоне рулевое управление острое, это придаёт уверенности на скоростной трассе. Ближе к краям рулить легче, но и оборотов руля приходится делать больше. Это удобно, например, на какой-либо парковке при малых скоростях.

Для сохранения баланса между остротой и лёгкостью управления на рулевой механизм устанавливаются усилители. По принципу действия они бывают гидравлическими (ГУР) и электрическими (ЕУР).

На ВАЗ 2110 устанавливается три типа рулевых реек: без усилителя (с переменным передаточным числом), с гидроусилителем и электроусилителем, причём установку усилителя можно выполнить самостоятельно.

Признаки неисправности

При отсутствии должного ухода, такого, как смазка подшипников и проверка люфтов, рулевая рейка может быстро выйти из строя. Признаки неисправности, которые сигнализирует, что механизм уже должен меняться:

• Ощутимый стук при проезде неровностей, который передаётся на рулевое колесо. Если стук слышен при повороте руля — ездить на таком авто небезопасно, необходимо срочно диагностировать механизм.
• Сильный люфт рулевого колеса свидетельствует об ослаблении крепёжных элементов или износе сочленения «шестерня-рейка».
• Увеличилось усилие при повороте колёс.
• Слышен шум в работе гидроусилителя (при его наличии).
• Причиной стука может быть недостаточно смазанный подшипник или износ пары «шестерня-рейка». Если при покачивании рулевого вала в месте соединения с рейкой есть ощутимый люфт, необходим ремонт. Если нет — достаточно проверить и подтянуть места сочленения втулки и шестерни рулевого вала.

  Для крепления рейки используют мощные тиски

Видео: Как подтянуть разболтавшийся механизм

Демонтаж, диагностика и установка рулевой рейки

Вне зависимости от того, будет производиться ремонт или замена рейки, её необходимо правильно снять и установить на место.

Заменить рулевое колесо на «классике» совсем несложно при наличии должного желания. Информацию по демонтажу можно черпать из данного материала: https://vazweb.ru/desyatka/upravlenie/kak-pomenyat-rul-na-klassicheskih-modelyah-vaz-2101-2107.html

Список инструментов для работы своими руками

Для демонтажа и ремонта понадобятся следующие инструменты:

• плоские отвёртки разных размеров;
• монтировка или монтажная лопатка;
• небольшой молоток;
• плоскогубцы;
• динамометрический ключ;
• набор торцевых и накидных ключей размером от 10 до 27;
• рожковые ключи на 10, 13, 15;
• спецключ для регулировки рулевой рейки. Такой ключ приобретается в автомагазине или изготавливается самостоятельно.

  Пример ключа для подтяжки рулевой рейки

Как снять деталь с авто для проверки

Нужно знать расположение деталей в рейке, чтобы провести диагностику тщательно и скрупулёзно

Последовательность снятия рейки:

1. Откручиваем в салоне крепление рулевого кардана к валу рулевой рейки.

   Демонтируйте все болты крепления

2. Откручиваем крепление и снимаем пыльник рулевого механизма.
3. Поднимаем переднюю часть автомобиля, устанавливаем на опоры.
4. Снимаем передние колёса и левый подкрылок.
5. Рулевую рейку можно демонтировать с тягами или без них.
   • Для снятия рейки без тяг надо открутить стопорную пластину и болты крепления тяг к рейке. Затем отводим тяги в сторону.
   • Если механизм демонтируется с тягами, их предварительно отсоединяют от поворотных рычагов.
6. При выпрессовке шаровых пальцев используется съёмник.
7. При выкручивании рулевого наконечника из тяги необходимо зафиксировать количество витков регулировочного болта. Это облегчит установку схождения колёс при обратной сборке.
8. При помощи монтировки подаём весь механизм вперёд, до полного выхода вала рулевой рейки из отверстия в моторном щите.
9. Весь механизм извлекается через колёсную арку.

   Снимаем демонтированную деталь

Необходимость замены рулевой рейки: диагностика

Для восстановления работоспособности рулевой рейки не всегда требуется её замена, часто проблему можно решить, проведя техническое обслуживание с заменой наконечников, чехла и втулок. Обслуживать рулевую своими силами новичкам не стоит. B конструкции этого механизма имеется множество пружинок и прессовочных шайб, и разобрать мехнизм, перебрать детали и правильно заменить их на новые сможет не каждый. Непрофессиональная установка этих деталей приведёт к некорректному функционированию механизма. То же самое касается, если требуется ослабить механизм или сделать его подтяжку. Также необходимо помнить, что выполнение работ по ремонту вполне может оказаться дороже замены, посему выбор порой очевиден.

Для автомобилей ВАЗ 2110 выпускаются разные по составу ремкомплекты рулевой рейки. Они также различаются по году выпуска и наличию усилителя.

Опытные автовладельцы восстанавливают рейки самостоятельно, но не всегда существует такая возможность

Рули автомобилей ВАЗ 2113-2115 не отличаются выдающимся дизайном, поэтому многие автолюбители предпочитают их заменить. Для проведения самостоятельной процедуры замены рекомендуется ознакомиться с данной статьёй: https://vazweb.ru/desyatka/upravlenie/kak-snyat-i-zamenit-rulevoe-koleso-na-vaz-2114-i-2115-svoimi-rukami.html

Поменять деталь необходимо в следующих случаях:

• трещина в корпусе рейки или сорвана резьба крепления наконечников;
• очень сильные стуки в рейке, увеличенный люфт рулевого механизма;
• коррозия внутренних деталей рулевой рейки, вызванная разрывом резинового чехла;
• рейка деформировалась после аварии.

В вышеперечисленных случаях восстанавливать снятую деталь не имеет смысла. Восстановление у профессиональных мастеров будет стоить немалых денег. Поэтому целесообразней будет менять рейку целиком, на что потребуется меньше времени и финансовых затрат. Намного проще будет приобрести в магазине новую и поставить её в сборе на место старой, обеспечив отличную работу рулевого механизма на несколько лет вперёд.

Для того чтобы сделать развал-схождение в автомобиле ВАЗ 2110 совсем необязательно обращаться в автосервис. Подробности проведения процедуры: https://vazweb.ru/desyatka/hodovaya/razval-shozhdenie-vaz-2110.html

Установка новой

После проведения диагностики и ремонта рейки устанавливаем её на место:

1. Выставляем рейку в среднее положение. Для этого выкручиваем вал в любую сторону до упора и возвращаем его на 2,5 оборота. Лыска вала должна быть справа и располагается вертикально.
2. Аккуратно заводим механизм через арку и закрепляем его в обратной последовательности демонтажу. затянуть болты надо динамометрическим ключом.

Не следует при неисправности рулевого управления сразу звонить в СТО или покупать весь узел целиком. При наличии элементарных слесарных навыков можно починить и отрегулировать рулевую рейку в собственном гараже. При этом вы будете уверены в том, что не потратили лишних денег и работы выполнены качественно.

Оцените статью: Поделитесь с друзьями!

vazweb.ru
