Ваз 2109: замена передней ступицы своими руками

Передняя ступица и ее детали

В автомобиле ваз 2109 замена передней ступицы необходима в том случае, если произошел ее износ. Ступицы в свою очередь выполняют очень важную роль.
Без них колеса не будут вращаться с нужной скоростью, что приведет сначала к повреждению тормозной системы, а после – к выходу из строя всего автомобиля. Поэтому, если наблюдаются какие-нибудь проблемы с передними ступицами, их нужно диагностировать заранее, чтобы потом не было слишком поздно.
Замена передней ступицы ваз 2109 – дело сложное и ответственное, но справиться с ним можно и в своем гараже самостоятельно.

Износ передних ступиц

Замена передней ступицы на ваз 2109

Обычно износ ступиц проявляется в следующем:

Примечание: нельзя допускать, чтобы люфт был слишком сильным, так как из-за этого нужно будет менять не только ступицу, но и подшипник.

• ​ Подшипники «гудят». Во время езды слышны непонятные звуки, издающиеся из колес. Как правило, с увеличением скорости они проявляется еще сильнее. После этого, при снижении скорости шум не становится менее тихим.

Примечание: если гул слышен только с одной стороны, значит нужно менять только одну ступицу. Если он наблюдается в обоих колесах, обе ступицы нуждаются в немедленной замене.

• ​ Подшипники быстро нагреваются. Это может привести к тому, что суппорт также перегреется, из-за чего он также «полетит».
  Кроме того тормозная жидкость также слишком быстро закипает. Это приводит к быстрому отказу тормозной системы.

Причины износа ступицы

Замены ступицы передней на ваз 2109

Обычно выделяют такие причины, из-за которых ступица изнашивается:

• ​ Ступичный подшипник совсем развалился. Возможно он находится только на начальной стадии разрушения. В любом случае его придется менять, но после соответствующей диагностики.

Замена ступицы переднего колеса ваз 2109

• ​ Гайка подшипника ступицы плохо затянута. Такая оплошность может стать причиной люфта. В таком случае можно обойтись просто ввинчиванием данной гайки до упора. То есть, менять ступицу или ее подшипник не следует.
• ​ Плохо работает рулевой наконечник.
• ​ Наблюдаются недочеты в работе верхней ил нижней шаровой опоры.

Как диагностировать люфт подшипника

Ваз 2109 ступица переднего колеса

На самом деле этот процесс очень прост, и осуществить его сможет даже новичок.
Для этого:

• ​ Поднять автомобиль при помощи домкрата на оптимальное расстояние.

Примечание: намного проще осуществить диагностику с помощью смотровой ямы, но если ее нет, домкрат также подойдет.

• ​ Прокачать колесо. Осуществлять это следует по определенной схеме: держать колесо с обеих сторон, максимально зажав его.
  Качать следует руками в одном и том же направлении (желательно от себя). Кстати, в автосервисах такую процедуру также производят, поэтому желательно присутствовать на ней, чтобы позже быть подготовленным к ее осуществлению.

Ваз 2109 ступица передняя

• ​ Если наблюдается небольшой люфт, следует затянуть гайку подшипника как можно сильнее.

Примечание: если это не избавляет от люфта, значит необходима замена ступицы или ее подшипника.

• ​ По-прежнему следует держать колесо с обеих сторон. Однако теперь качать его нужно не в одном, а в разных направлениях.
  Что это значит? Просто следует левой рукой прижимать колесо к себе, а правой – от себя.
  Если при этом также наблюдается люфт, то причина не в ступице. В этом случае неисправным является рулевой наконечник. Его следует заменить.

Примечание: в некоторых случаях рулевые наконечники продаются в комплекте с рулевыми тягами. Однако не всегда эти тяги также нужно менять. Их можно оставить, заменив в том случае, если они сломаются в скором времени.

• ​ Дергать колесо, делая максимальный упор на верхнюю часть колеса. Если в таком случае также наблюдается люфт подшипника, значит следует поменять верхнюю шаровую опору.

Ваз 21093 передняя ступица

• ​ Тянуть колесо за нижнюю часть. Соответственно, если и теперь наблюдается люфт, значит нужно менять нижнюю шаровую опору.

Примечание: если вышел из строя только один подшипник, то лучше поменять сразу и второй, так как он скорее всего тоже очень скоро сломается.

Замена передней ступицы

Надо:

• ​ Открутить гайку колеса головкой на 30.
• ​ Поднять машину на домкрат.
• ​ Снять колесо.
• ​ Снять тормозной суппорт.
• ​ Сняв тормозной диск, появится доступ к передней ступице.
• ​ Отвинтить ступичную гайку. Крепится она тремя болтами. Болты слишком близко расположены друг другу, поэтому головка стает здесь очень плотно и вращать ее тяжело.

Примечание: можно слегка ослабить эти болты, после чего открутить. Если болт идет очень туго, его можно прогреть.

• ​ При помощи отвертки сдергивать ступицу с посадочного места.

Крепление передней ступицы на ваз 2109

• ​ Тщательно прочистить посадочное место.
• ​ В корпус ступицы должен быть вставлен сальник. Его нужно поддеть, так как он будет мешать (его можно будет вставить в новую ступицу). Чтобы он лучше сел, его посадочное место следует смазать маслом.
• ​ Под сальником останутся следы грязи, чтобы в дальнейшем грязь не попадала под новый сальник, необходимо смазать его специальной жидкостью.
• ​ Поставить ступицу на место. Слегка закрутить ступичную гайку, чтобы ступица не выпала.
• ​ Вдавливать ее внутрь.
• ​ С обратной стороны закрутить все необходимые винты.

Замена подшипника передней ступицы

Данный ремонт лучше выполнять с помощником:

• ​ Поднять колесо на домкрат.
• ​ Включить зажигание, включить 3 или 4 передачу.

Примечание: гул слышен сразу же.

• ​ Чтобы не мешал звук двигателя, нужно нажать на сцепление, выключить зажигание с послушать.
• ​ Гайку ступицы отворачивать лучше вдвоем (один на тормоз давит, а другой крутит).
• ​ Освободить поворотный кулак от шаровой опоры, открутив два болта.
• ​ Вынуть тормозной суппорт, открутив два болта на 17.
• ​ Снять тормозной диск вместе со ступицей. Так легче.

Примечание: обычно за много лет эксплуатации машины, ступица прикипает к диску. Поэтому чтобы избавить себя от лишних манипуляций, следует снять их вместе.

• ​ Если покрутив диск будет слышен звук, значит проблема была именно в подшипнике.
• ​ Снять подшипник.
• ​ Поменять его.
• ​ Собрать все в обратном порядке.

Заменить ступицу можно и своими руками. Однако нужно быть очень внимательными в процессе такой работы.
Ведь с колесами шутки плохи – все гайки должны быть закручены максимально плотно. Цена на ремонт в автосервисе является намного выше той, которую пришлось бы заплатить, выполняя ремонт самостоятельно.
Прежде чем приступать к замене ступицы, стоит пересмотреть фото и видео на эту тему. Инструкция также не будет лишней.

Замена подшипника передней ступицы Ваз-2109

Замена подшипника передней ступицы

ПОРЯДОК ВЫПОЛНЕНИЯ

Работу можно провести на ровной площадке, но удобнее — на смотровой канаве или подъемнике.
Снимаем колпак ступицы.

Узким зубилом расправляем вмятый буртик гайки подшипника ступицы в двух местах.

Затормаживаем автомобиль ручным тормозом, включаем первую передачу и подставляем под колеса башмаки.

Головкой «на 30» ослабляем гайку подшипника ступицы.

Ослабляем болты крепления колеса. Вывешиваем переднюю часть автомобиля (именно оба передних колеса, т.к. в противном случае стабилизатор поперечной устойчивости мешает демонтажу, поджимая элементы подвески вверх).
Снимаем колесо, направляющую тормозных колодок вместе с суппортом и тормозной диск. Направляющую тормозных колодок с суппортом подвязываем так, чтобы они не висели на тормозном шланге.

Отворачиваем до конца гайку подшипника ступицы и снимаем шайбу.

Пропускаем через два диаметрально противоположных отверстия в тормозном диске болты длиной около 130 мм с резьбой М12 х 1,25 мм (хорошо подходят винты крепления головки блока цилиндров).

Вворачиваем болты в отверстия ступицы на глубину, равную ее толщине.

Резко ударяя тормозным диском по головкам болтов, выпрессовываем ступицу.

Можно также пропустить болты через отверстия в диске колеса и снимать ступицу им
При другом способе демонтажа ступицы отворачиваем крепление шаровой опоры к поворотному кулаку

…и выводим наружный шарнир из отверстия подшипника.

Поворачивая ступицу, через выколотку из мягкого металла выбиваем ее из поворотного кулака.

Щипцами снимаем стопорное кольцо.

Съемником выпрессовываем подшипник в чашку приспособления, расположенную снаружи поворотного кулака, при этом болт давит на внутреннее кольцо подшипника через шайбу изнутри кулака.

Подшипник и съемник.

Практически всегда при выпрессовке ступицы на ней остается кольцо подшипника, которое трудно снять из-за плотной посадки на ступице.

Для снятия кольца можно воспользоваться съемником, если его лапы войдут в две небольшие проточки на ступице.

Если съемника нет, то…

…поддеваем отверткой и снимаем грязезащитное кольцо.

Сдвигаем кольцо подшипника,

…нанося удары молотком по зубилу.

Снимаем кольцо и при необходимости надфилем зачищаем забоины на ступице.

Устанавливаем грязезащитное кольцо и закерниваем его на ступице.

Очищаем и смазываем внутреннюю поверхность поворотного кулака.

Съемником запрессовываем новый подшипник в поворотный кулак.

При этом большая шайба съемника опирается изнутри на поворотный кулак так, чтобы не повредить его грязезащитные кольца, а на новый подшипник при запрессовке можно нажимать через старый подшипник, который будет передавать усилие только через наружное кольцо.
Устанавливаем стопорное кольцо.

Съемником запрессовываем ступицу в подшипник.

Теперь шайбы съемника упираются во внутреннее кольцо подшипника и ступицу.
Дальнейшую сборку производим в обратной последовательности, затягиваем гайку подшипника предписанным моментом и обязательно стопорим ее замяв буртик.

HdSxozARNdCZoZ0rmlIZmTSTN29TNdkrbraqebaqo3I5Ndk9etIUo3AwmLs6nl5wnl5SFlEwN2GVh4OUMDIuhRk4gDA4h3QSnlOuOBu0gBAypbefebaqebAsmLIQFlCsFlGwnlKxOB0rm2cWoDKrFJcZgBk2hJgZgBm4GJszhBarbraqebaqMdC0mj1QMb1ZNd90HjeZhBi4hBq0gZg4eR48F2SxoZ4=

Замена подшипника передней ступицы ВАЗ-2109 своими руками

Замена подшипника передней ступицы ВАЗ-2109 проводится в случае ее износа. Из данного материала вы узнаете, какие признаки поломки есть у ступичных подшипников, как провести ремонт самостоятельно, не прибегая к услугам специалистов на СТО. Акцентировать, конечно, внимание стоит на «белых» методах, а «черным» отдавать предпочтение не нужно. Уж слишком они опасные – можно и травму получить, и ступицу разбить. Но они, конечно же, будут рассмотрены мельком.

Признаки неисправности подшипника

Начать, конечно, необходимо с того, какие есть внешние признаки поломки подшипника. Ведь вам требуется точно определить, нужна ли его замена. Сразу нужно оговориться – варианта спутать признаки с поломкой любого другого элемента подвески или привода нет. Начать стоит с того, что появляется жуткий вой при движении. Причем с увеличением скорости он становится все громче и громче.

При езде в автомобиле с поломанным ступичным подшипником возникает ощущение, будто находишься в самолете, который набирает скорость и вот-вот взлетит. Пожалуй, это главный внешний признак поломки. Чтобы окончательно удостовериться в этом, потребуется вывесить колесо и подергать его руками резко. Если имеется люфт, чувство, будто ступица «ходит», то налицо разрушение подшипника. Конечно, может и гайка на ступице открутиться, тогда тоже появляется люфт. Но при наличии гула все равно необходима замена подшипника ступицы ВАЗ-2109.

Подготовка к ремонту

Подготовьте автомобиль к ремонту. Для этого установите обязательно противооткатные упоры. Также потребуется хотя бы одна опора. Желательна, конечно, специальная стойка, но так как ее стоимость высока, не каждый сможет себе позволить такую роскошь. Поэтому можно воспользоваться более дешевым вариантом – несколькими деревянными брусками. Если проводится замена заднего ступичного подшипника, то упоры подкладываете под передние колеса, и наоборот.

Далее вам потребуется наличие инструмента. Чтобы провести всю работу максимально быстро, нужно обладать не сколько навыками, сколько ключами и съемниками. Без них в этом деле просто никак не обойтись. Снимите колпачок с колеса, на котором будет проводиться ремонт. Как правило, на нем имеется смазка, поэтому гайка сорвется относительно легко. Вот теперь стоит поговорить про инструмент, который вам потребуется для проведения замены.

Какой необходим инструмент

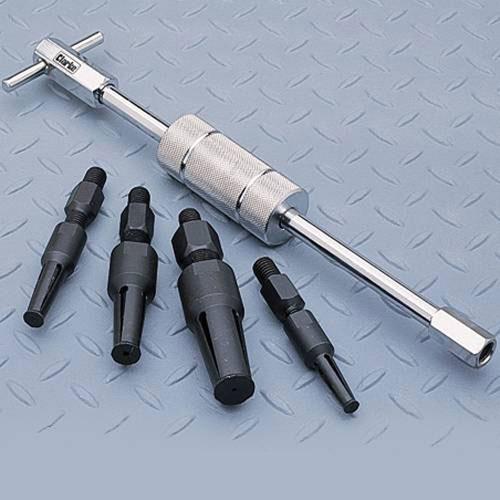

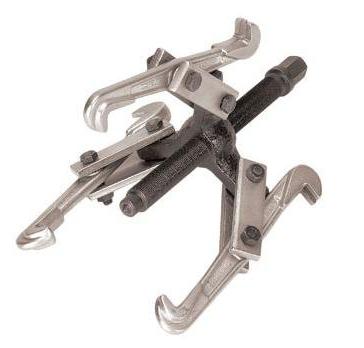

Самое главное – это специальный съемник для подшипников. Его можно и самостоятельно изготовить из болта, гайки, толстой шайбы и металлической чашки (не той, конечно, из которой чай пьют). Но проще окажется купить готовый съемник, благо он стоит относительно недорого. К тому же с его помощью можно проводить не только ремонт переднего подшипника. Когда делается замена заднего ступичного подшипника, он тоже придет на помощь. Универсальная вещь просто, поэтому купите, не пожалеете!

Другой, не менее важный инструмент, – это ключ на 30. К сожалению, в магазинах они встречаются крайне редко. Придется либо искать его у знакомых, либо мастерить самостоятельно. Впрочем, последнее дело нехитрое, потребуется лишь головка на 30 и металлический прут, который нужно выгнуть буквой Г, а край сточить таким образом, чтобы у него было квадратное сечение. После этого край этот устанавливаете в головку и провариваете хорошенько. Только так вы сможете добиться максимальной жесткости. К этому ключу желательно иметь отрезок трубы, который будет выполнять роль рычага – ступичные гайки очень сложно выкрутить. Причина тому – большой момент при ее затяжке.

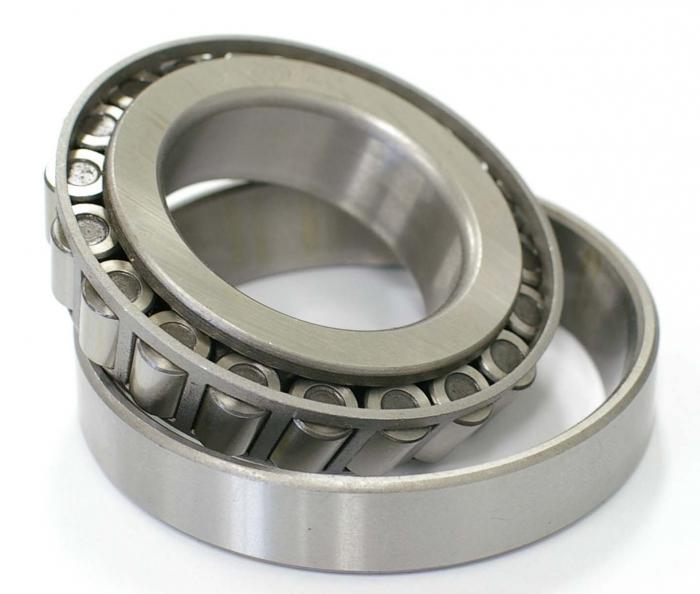

Выпрессовка подшипника

Чтобы снять ступицу, вам придется проделать несколько манипуляций. Замена подшипника передней ступицы ВАЗ-2109 совершается довольно быстро, в течение получаса можно сделать ремонт одной стороны. Первым делом выкручиваете гайку. Для этого нужно ее расконтрить, используя выколотку и молоток. Затем, при помощи ключа на 30, выкрутить. Только после этих манипуляций можно поднять автомобиль и снять колесо. Теперь нужно выкрутить гайки на болтах, которые крепят ступицу к стойке. После выкручиваете два болта с шаровой опоры. Остается только потянуть ступицу на себя, чтобы снять ее со шлицов привода.

Теперь самый ответственный момент — замена подшипника передней ступицы ВАЗ-2109. Говорили про «белые» и «черные» методы извлечения шарнира. Последний – это метод, при котором ступица устанавливается на подходящую по размеру опору, после чего просто выбивается подшипник большим молотом. Занятие не из легких, занимает очень много времени. Да и повредить ступицу можно без проблем. Для этой цели лучше использовать съемник, с его помощью подшипник намного быстрее выйдет из посадочного места.

Установка нового подшипника

Установка нового подшипника может выполняться двумя способами. Если имеется в наличии съемник, то не нужно искать каких-то сложных путей, проводите запрессовку с его помощью. Это оптимальный вариант. Но если нет его, то что же делать? Сразу же на ум приходит элементарная физика, а именно – расширение и сжатие металла. Замена подшипника передней ступицы ВАЗ может пройти относительно быстро, если взять на вооружение пару законов физики.

У вас в руках два элемента – подшипник и ступица. Последнюю можно расширить, а первый — сузить. Вам достаточно сотых долей миллиметра разницы, чтобы без труда провести установку. Для этого подшипник помещаем в холод. Если зимой дело происходит, в сильный мороз, то дело упрощается. Летом же можно закинуть его в морозильную камеру. А теперь обратите внимание на то, что подшипник имеет защиту, изготовлена она из резины, которая может при высокой температуре расплавиться. Поэтому прогревать ступицу долго не нужно. 60-70 градусов окажется вполне достаточно, чтобы подшипник легко зашел на свое место.

Сборка ступицы

Вот и все, теперь остается лишь дать остыть ступице и заняться ее установкой. Стоит заметить, что развал колес нарушится. Поэтому перед снятием ступицы наметьте ее положение относительно стойки. Точность, конечно, не ювелирная, но от износа покрышек спасет. Когда завершена замена подшипника передней ступицы ВАЗ-2109, начинайте проводить монтаж всех элементов в обратной последовательности. Устанавливаете ступицу в стойку и фиксируете положение болтами.

Затем крепите к нижнему рычагу корпус шаровой опоры. Между прочим, при ремонте ступичного подшипника нет нужды шаровую выпрессовывать, достаточно выкрутить болты крепления. Поэтому и специальный съемник при проведении работ не нужен. После того как ступица заняла свое положение, проведите выравнивание ее по меткам, которые вы сделали перед разборкой. Только после этого затягивайте две гайки на стойке. Обратите внимание на то, что верхняя имеет эксцентрические шайбы, с их помощью регулируется развал передних колес.

Проведение замены заднего подшипника

На задних ступицах провести замену еще проще, так как не требуется снимать шаровую опору. Двумя болтами меньше. Но вот если тормозная система изменена, установлены диски, то придется демонтировать полностью суппорты. Только после этого получится снять ступицу. В остальном же замена задних подшипников происходит так же, как было описано выше. Те же съемники, те же ключи, все проделывается по аналогии.

Заключение

В заключение хотелось бы заметить, что срок службы подшипников напрямую зависит от качества изделия. Смазка в них запрессована с завода, проверить ее наличие самостоятельно невозможно. Конечно, как вариант, можно снять защитный сальник, но тогда повредится подшипник. Зато в таком случае можно самостоятельно набить смазку. Чтобы облегчить вращение подшипников, можно между ними всю полуось обильно смазать. Но лучше, когда проводится замена переднего подшипника, ничего не трогать. Просто купить запчасть надежного производителя и надеяться на то, что это не подделка (которую, кстати, очень просто определить по внешним признакам).

Замена подшипника ступицы переднего колеса ВАЗ 2108

Инструкция подскажет вам как самостоятельно заменить ступичный подшипник на вашем автомобиле. Он подойдёт для автомобилей: ВАЗ 2108, ВАЗ 2109, ВАЗ 21099. Мы будем выполнять работу на переднем колесе. В ступицы для таких автомобилей нужно устанавливать двухрядные шариковые подшипники. Тут конечно безусловно есть плюс, во время использования такого подшипника его совсем не нужно регулировать или обрабатывать дополнительно смазкой. Поэтому вам нужно учесть, что при выпрессовывании подшипника он окончательно разрушится. Соответственно он достаётся тогда, когда вы будете подшипник менять. Для того, чтобы подшипник установит обратно, вам нужно взять оправку, которая подходит размером. Если вы не найдёте, то тогда возьмите обойму, которая была на старом подшипнике. О процедуре замены подшипника ступичного(для автомобилей ВАЗ 2109, 21099, 2108).
— Первым действием мы демонтируем колпак защитный.
— Ступичную гайку вам нужно расконтрить, колесо освободите от гайек крепления и снимите его. Далее выкрутите тормозной диск.
— Гайки, которые крепят кулак поворотный выкрутите, болты вытащите.
— Гайки, которые крепят шаровую опору к кулаку выкрутите.
— Гайки ступичную нужно выкрутить и шайбу снять.
— Следующим действием кулак поворотный вам нужно увести из крепления.
— Найдите выколотку и с её помощью выпресуйте ступицу, которая находится на подшипнике. Если внешняя часть всё равно осталась на ступице, то вы можете удалить её воспользовавшись съёмником. Там есть пара выемок с двух сторон.
— Стопорные кольца демонтируем.
— При помощи оправки подшипник выпрессовываем подшипник из кулака.
— Внешнее кольцо стопорное устанавливаем обратно.
— Кулак установите в тиски, и установите подшипник новый, запрессуйте его.
Небольшие усилия понадобятся, когда вы будете выполнять работу с кольцом наружным, иначе может пострадать.
— Стопорное кольцо внутреннее установите.
— При помощи оправки нужно запрессовать во внутреннее кольцо.
— Ну и последним действием мы можем кулак установить и выполнить сборку в обратной последовательности.

Смотреть все фото новости >>

Как заменить подшипник ступицы переднего колеса ВАЗ-2109

Страница 1 из 2

Для проверки подшипника поднимите автомобиль с проверяемой стороны до отрыва колеса от дороги.

Поставьте под порог кузова прочную подставку (треногу) и немного опустите автомобиль, чтобы нагрузить подставку.

Покачайте колесо в вертикальной плоскости, взявшись одной рукой за верх, а другой за низ колеса.

Повышенный стук со стороны центральной части колеса свидетельствует о большом зазоре в подшипнике ступицы.

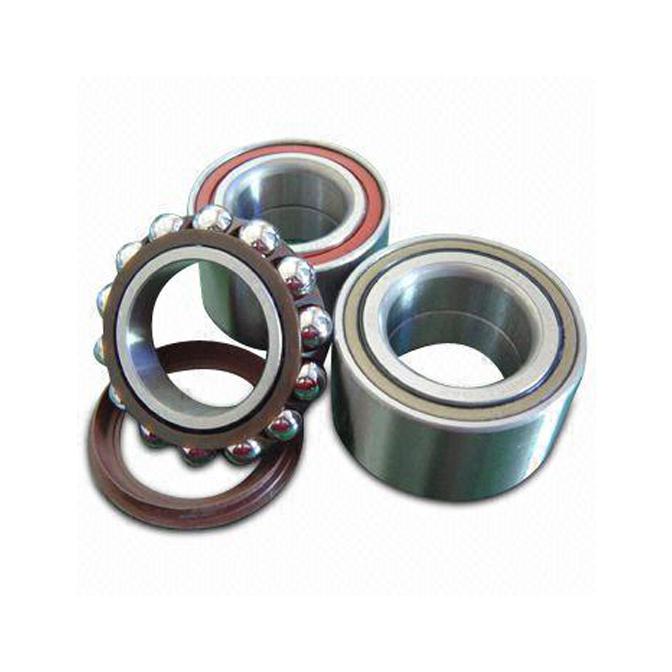

В ступице колеса установлен шариковый двухрядный подшипник, который во время эксплуатации не требует регулировки и смазки.

При выпрессовке ступицы подшипник разрушается.

Поэтому выпрессовывайте ступицу из поворотного кулака только для замены подшипника.

Снимите защитный колпак гайки ступицы, подцепив его отверткой

Расконтрите гайку ступицы и отверните ее. Отворачивайте гайку ступицы на автомобиле, стоящем на земле!

Затормозите автомобиль стояночным тормозом и установите под задние колеса противооткатные упоры («башмаки»).

Приподнимите и установите на опоры переднюю часть автомобиля.

Снимите колесо.

Ослабляйте и затягивайте болты крепления колеса только на стоящем на земле автомобиле.

Момент затяжки болтов 65–95 Нм (6,5–9,5 кгс·м).

С помощью отвертки снимите упорную шайбу.

Снимите тормозную скобу и подвесьте ее на проволоке к пружине, следя за тем, чтобы тормозной шланг на перекручивался и не перегибался.

Перед снятием тормозной скобы предварительно снимите тормозные колодки.

Это облегчит установку скобы на место.

Снимите тормозной диск с направляющих штифтов.

Отверните три болта крепления и снимите тормозной щит.

Отверните два болта и отсоедините шаровой шарнир рычага подвески от поворотного кулака

Промаркируйте положение эксцентрика (верхний болт) относительно скобы стойки

Отверните две гайки и выньте оба болта крепления

Отсоедините поворотный кулак от скобы стойки и снимите его с вала привода
