Понятие сальника

Как уже говорилось, сальники необходимы для предотвращения от вытекания моторного масла. Точное закрытие отверстия производится при помощи плотного входа сальника в отверстие. Это создает давление внутри, которое и удерживает смазку и саму деталь.

Сделаны сальники чаще всего из каучука или силикона. Сверху можно заметить некоторые надписи или стрелочки, которые указывают на порядок установки.

Все это очень важно учитывать непосредственно в процессе замены для точного соответствия. У каждого мотора авто свои особенности процесса, к примеру, замена сальников коленвала Форда буде не такой, как у Ауди.

В автомобиле всегда устанавливается два сальника коленчатого вала.

Первый находится впереди и закрывает отверстие в приводе двигателя.

Как поменять передний сальник коленвала своими руками?

Ни для кого не секрет, что любой автомобильный узел обладает своим сроком годности. К слову, замена шаровых должна проводиться, как только тот или иной узел выходит из строя. Каждому автомобилисту известно, что существуют такие детали, замену которых нужно производить с определённой периодичностью, а есть такие, которые могут работать в течение очень долгого периода времени.

В данной статье мы поговорим о переднем сальнике коленвала, который относится к первой группе деталей, которые нужно систематически менять. Важно уточнить, что первичное понятие «сальник вала» на сегодня не совсем точное и корректное. На сегодняшний день, принято использовать такое понятие как «резиновая армированная манжета». Как известно, понятие сальник сохранилось еще с тех времен, когда смазывались маслом войлочные или фетровые уплотнители. В данной статье мы попробуем разобраться в том, при каких обстоятельствах нужно производить замену сальника и как сделать это быстро и точно.

1. Когда и для чего проводится замена переднего сальника коленвала

Месторасположение самого сальника находится в самой крышке масляного насоса. Если говорить детальнее, сальник находится на носке коленчатого вала. Для того чтобы увидеть его, необходимо снять крышку ремня ГРМ. После того как вы снимете крышку, обратите внимание на самый нижний шкив коленчатого вала. Вот под этим шкивом и нужно искать передний сальник.

Теперь давайте разбираться в том, при каких обстоятельствах нужно производить замену переднего сальника коленвала. Не избежать замены сальника в том случае, если вы заметили на нем различного рода трещины, разорванности или же дефекты. Также стоит задуматься о замене сальника в том случае, когда вы обнаружили замасливание сальника, то есть наличие на нем подтеков масла.

Так как течь сальника является наиболее распространенной проблемой, а также доставляет немало хлопот автолюбителю, давайте рассмотрим эту проблему более подробно. Как правило, потекший сальник является для автомобилиста довольно неприятным происшествием, так как из-за него двигатель становится загрязненным, в нем собирается вся пыль. Ко всему, масло может разъесть резину и, к тому же, потекший передний сальник может стать причиной непригодности ремня ГРМ.

По каким же причинам может происходить утечка масла сквозь сальник? Как правило, сальник может потечь в автомобилях с большим пробегом (более 100 000 километров). Чем вызвана утечка в таком случае? Как известно, коленвал имеет некоторое биение, из-за которого внутренняя поверхность сальника может попросту разбиться.

Также, когда автомобиль долго не приводился в эксплуатацию, сальник может попросту «задубеть» или же пересохнуть. В таком случае, он попросту не сможет прижаться к уплотняемой поверхности. Сальник также может потерять свои эластические свойства и вследствие непосредственного влияния некачественного масла, которое может разъесть все, что только можно.

Если у вас потек новый сальник, то причиной этому может стать некачественное изделие или же некорректная установка сальника. Если вы установили сальник неправильно, это может грозить вам повреждением внутренней рабочей поверхности сальника (при неравномерной установке). Как правило, сальник выставляют в определенном положении через проставку соответствующего размера, затем лёгкими ударами молотка происходит забивание сальника на его посадочное место.

Специалисты советуют обратить внимание на тот факт, что не всегда при обнаружении подтеков нужно винить сальник и сразу же менять его. Важно помнить, что существуют еще и несколько других причин, не связанных с сальником, при которых происходит утечка масла из сальника. В том случае, если двигатель имеет какие-то неисправности, и в нем наблюдается повышенное давление картерных газов, данные газы могут запросто выдавить сальник, этим самым проделав щель, сквозь которую масло может свободно вытекать.

Также, если вы обнаружили утечку масла через сальник, вам необходимо проверить систему вентиляции картера – возможно, она загрязнена. Также утечка масла через сальник может произойти по причине сильного пережатия шлангов системы вентиляции картера. В данном случае необходимо просмотреть все шланги системы на наличие изгибов и, по возможности, устранить проблему.

Если вы недавно поменяли передний сальник, но он уже успел дать течь, то, скорее всего, проблема в неправильной установке сальника. Очень часто случается, что при неправильной установке внутренняя кромка резинки загибается, через нее и происходит течь масла. Иногда, увидев загрязненный картер, так как при протечке масла к нему липнет любая пыль и задерживается на поверхности, автомобилисты ошибочно думают, что течет именно сальник. Вполне вероятно, что давать течь масла может прокладка масляного насоса, она находится рядом с сальником.

Самой серьезной проблемой, при которой вы будете наблюдать течь масла, – это обрыв ремня ГРМ. Как правило, на большинстве двигателей при такой проблеме гнутся клапаны. В этом случае вам просто не избежать дорогостоящего ремонта: придется заменять ремень ГРМ, прокладку ГБЦ, производить замену клапанов с их последующей притиркой, шлифовку плоскости ГБЦ (а плоскость в 99% случаев будет неровной, что скажется на надёжности).

К тому же, скорее всего, данная поломка поведет за собой и повреждение поршней, так как именно они соприкасаются с клапанами и повреждаются об них. Что характерно, мелкие, незначительные деформации не смогут сильно навредить поршням, они могут работать и при наличии небольших углублений. Но бывает и так, что клапан насквозь пробивает поршень. В таком случае, нужно проводить капитальную замену. Давайте разберемся, как провести правильную замену переднего сальника.

2. Порядок замены переднего сальника коленвала

Как правило, каждая замена какой-либо детали или узла происходит в два этапа: это снятие старой детали и установка новой. Передний сальник коленвала – не исключение. Но перед тем как браться за снятие старого, износившегося сальника, необходимо запастись необходимым инвентарем. Итак, вам понадобятся все инструменты, необходимые для снятия привода газораспределительного механизма, крышки головки блока цилиндров, задней и нижней крышек привода газораспределительного механизма, а также молоток и отвертка.

Для начала, принимаемся за снятие ремня газораспределительного механизма со всех шкивов. Затем, воспользовавшись двумя плоскими отвертками, поддеваем шкив зубчатого типа коленчатого вала. Далее, принимаемся за снятие шкива зубчатого типа уже с носка коленвала. Используем отвертку, поддеваем и извлекаем шпонку коленчатого вала. Все это делается для того, чтобы во время снятия сальника она где-то не затерялась.

После этого, используя ту же отвертку, поддеваем сальник коленчатого вала и извлекаем его из крышки. После того как старый сальник будет снят, можем приступать к установке нового, но и тут не стоит спешить. Перед установкой специалисты советуют смазать моторным маслом рабочую кромку нового сальника.

После этого уже можно запрессовывать новый сальник на его место, воспользовавшись при этом головкой, отрезком трубы подходящего размера или же при помощи оправки. После того как вы проделали данную операцию, делаем установку нового сальника в порядке, обратном снятию, то есть установив в паз коленчатого вала при этом шпонку, а на носок зубчатый шкив коленвала. Не забудьте в конце установить на свое место ремень газораспределительного механизма.

Итак, замена переднего сальника прошла удачно! Как вы сами видите, производить замену старого, неисправного переднего сальника коленвала в домашних условиях не так уж и сложно. Нужно лишь запастись необходимыми инструментами, а также терпением и ловкостью рук. Главное – вовремя обнаружить неисправность сальника и быстро на нее среагировать.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Как заменить передний или задний сальник коленвала если он течет

Течь масла через сальник коленвала является неисправностью, которую желательно устранять как можно скорее и независимо от того, потек передний или задний сальник коленчатого вала. Дело в том, что в случае протечек двигатель подвержен сильному наружному загрязнению, происходит снижение уровня моторного масла и т.д. Попадание смазки в подкапотное пространство и на отдельные элементы приводит к размягчению резиновых изделий, загрязнению электрооборудования. На автомобилях с ремнем ГРМ течь переднего сальника коленчатого вала часто сопровождается быстрым выходом из строя ремня газораспределительного механизма. Проблемы с ремнем зачастую приводят к серьезным последствиям для ДВС, так что заменить передний сальник коленвала рекомендуется при первой такой возможности.

Если течет задний сальник, моторное масло из системы смазки ДВС попадает на сцепление. Страдает диск сцепления, четкость работы узла нарушается. Также протечки заднего сальника способны стать причиной и ряда других неисправностей. С учетом вышесказанного заменить задний сальник коленвала тоже желательно как можно быстрее. Далее мы рассмотрим, почему течет сальник коленвала, как определить течь сальника коленвала, а также каким образом осуществляется замена сальника коленвала своими руками.

Содержание статьи

Почему потек сальник коленвала и как определить место утечки

Начнем с того, что существует несколько основных причин для того, чтобы сальник коленчатого вала начал протекать. Так как сальников два (передний и задний), то и отдельные причины протечки масла немного отличаются. Задний сальник является массивным изделием, которое рассчитано на пробег около 100 тыс. км. и более. По истечении данного срока вполне возможно, что элемент постепенно начинает давать течь. Передний сальник меньше и выходит из строя чаще. Бывали случаи, когда передний сальник коленвала на некоторых автомобилях без видимых причин протекал уже через 30 тыс. пройденных километров.

На начальном этапе следует точно определить, какой из указанных элементов потек. Для диагностики достаточно изучить место появления подтеков. Если следы масла заметны на задней части двигателя, корпусе КПП, поддоне, тогда следует уделить повышенное внимание ЗСКВ (задний сальник коленчатого вала). Параллельно с этим следует учитывать, что протекать может и сама коробка передач.

Для точного определения достаточно снять немного вытекающего масла, после чего поместить каплю в воду. Трансмиссионное масло из КПП растечется по поверхности, в то время как моторное масло будет сохранять форму капли. В случае с ПСКВ (передний сальник коленвала) место подтека определяется также при визуальном осмотре. Следует добавить, что течь прокладки маслонасоса в ряде случаев можно принять за утечку масла через сальник, так как указанные уплотнители расположены рядом. В результате может оказаться, что масло течет вовсе не из сальника.

• Вернемся к причинам. Главной в списке является пробег, который для ПСКВ намного меньше по сравнению с ЗСКВ. Дело в том, что коленчатый вал в процессе работы ДВС вращается и подвержен вибрациям. Указанные факторы влияют на внутреннюю часть СКВ (сальник коленчатого вала), вызывая износ. В норме сальник должен плотно прилегать к валу, но по мере износа уплотнение нарушается.
• Еще одной проблемой СКВ является потеря эластичности резины и других свойств для создания необходимого уплотнения. Часто течи появляются на автомобилях, которые длительное время простаивали без запуска ДВС в помещениях без отопления или на улице.  Другими словами, если машина находится в климатической зоне, для которой актуальные значительные перепады температур по сезонам года (холод и жара), а также характерна смена влажности, тогда после длительного простоя сальники и другие уплотнители попросту пересыхают и растрескиваются, твердеют. Вполне очевидно, что нужной плотности прилегания сальника к коленвалу уже не будет.
• Достаточно часто сальник подтекает и в результате низкого качества изготовления указанной детали. С этим обычно сталкиваются водители, у которых после замены сальника коленвала течет масло. Как правило, в целях экономии ставятся самые доступные по цене запчасти неизвестных фирм-изготовителей, после чего течи появляются сразу после установки или через несколько десятков км. пробега. Реже дефект проявляется на новых автомобилях, которые имеют некачественно изготовленную (бракованную) деталь.
• На плотность прилегания сальников к коленвалу также сильно влияет и качество установки при замене элемента. Если сальник коленвала был установлен неправильно, во время монтажа было нарушено его положение или элемент деформировали при установке, тогда причина течи масла очевидна. Установка сальника коленвала производится так, чтобы деталь четко стала на посадочное место, после чего проверяется правильность занятого положения. Чаще проблемы возникают у неопытных мастеров при установке в гаражных условиях (при помощи молотка). Крупные сервисные станции имеют для монтажа сальников коленвала специальное оборудование или ставят сальник с использованием легкого молоточка, которым сальник забивается на место легкими постукиваниями.
• Вполне логичной причиной протечки смазки через СКВ являются неисправности самого силового агрегата (сильное биение коленвала, проблемы с КШМ, рост давления картерных газов и т.п). В таких условиях сальники быстро деформируются или выдавливаются с посадочных мест, после чего появляются протечки той или иной степени интенсивности.

Течет сальник коленвала: можно ли ездить

Наряду с тем, что расход моторного масла закономерно повышается и приходится его доливать, эксплуатация ТС с текущим сальником коленчатого вала может неожиданно обернуться серьезными неприятностями. Как уже было сказано, кроме сильного загрязнения двигателя маслом и налипающей на смазку грязью, протечка может стать причиной полного выхода ДВС или других узлов под капотом из строя.

В списке самых серьезных последствий справедливо отмечен обрыв ремня ГРМ, который происходит в результате текущего сальника. На многих моторах такой обрыв приводит к загибу клапанов, что оборачивается дорогостоящим ремонтом.  Если же течет задний сальник, тогда страдает трансмиссия, на которую попадает масло. Реже отмечены случаи, когда возникали неполадки в работе электрооборудования или датчиков ЭСУД, где накапливались излишки маслянистых загрязнений под капотом.

Как поменять сальник коленвала: передний и задний

Порядок замены сальника коленвала применительно к ЗСКВ двигателя предполагает целый комплекс работ. Для этого понадобится иметь гараж с ямой или подъемником, а также набор соответствующих инструментов. Отметим, что на автомобилях с передним и задним приводом замена проводится не одинаково. По этой причине дополнительную информацию по конкретной марке и модели рекомендуется находить в справочнике по ремонту и обслуживанию конкретного ТС.

К базовым операциям стоит отнести следующие:

• сначала нужно снять коробку передач;
• затем снимается сцепление;
• после этого необходимо извлечь протекающий сальник;
• далее очищается посадочное место сальника;
• теперь можно переходить к установке нового ЗСКВ;
• после сборка производится в обратном порядке;

Обратите внимание, на коленвале посадочное место сальника следует аккуратно очистить от загрязнений, при этом не допускается шлифовка наждачной бумагой, абразивными пастами и т.п. Игнорирование данного правила может привести к необходимости последующего выполнения восстановительных работ самого коленвала или даже его замене.

Замена переднего сальника коленвала также является трудоемкой процедурой. Общий список работ включает в себя следующие действия:

• осуществите демонтаж шкивов;
• далее понадобится снять защитный кожух ремня ГРМ;
• следующим шагом становится снятие зубчатого ремня;
• теперь можно демонтировать приводной зубчатый шкив;
• снимите передний сальник коленвала, установите новую деталь;

Во время замены ПСКВ или ЗСКВ уделяйте повышенное внимание правильности установки нового сальника. Следует учитывать, что внешне это может быть незаметно, но внутренняя сторона имеет свойство подгибаться. В результате новый сальник снова будет течь и работы по разборке автомобиля для очередной замены придется выполнять заново. Также необходимо помнить, что повторная установка даже практически неиспользовавшегося сальника не рекомендуется. Дело в том, что если имел место загиб при предыдущей установке, тогда после правильного расположения сальника все равно возможны деформации и, как следствие, последующие неплотности прилегания уплотнительного элемента к посадочному месту на коленчатом вале.

Подведем итоги

Как видно, своевременная диагностика и замена текущих сальников не только поможет поддерживать двигатель в исправном состоянии и чистоте, но и снизит риски возможных последствий. Если сравнивать ремонт мотора после обрыва ремня ГРМ и стоимость замены сальника коленвала, тогда вывод очевиден. Намного дешевле заменить текущий сальник, чем делать капремонт или переборку ДВС.

Также после ремонта и устранения течей не следует забывать отмыть ДВС и подкапотное пространство от грязи и масла. Это можно сделать самому, помыть двигатель Керхером или воспользоваться услугой мойки мотора паром. Главное, мойте мотор правильно, чтобы избежать нежелательных последствий в виде проблем с электрооборудованием и т.п.

Что касается подбора запчастей, в случае с сальниками коленвала, рекомендуется приобретать или оригинальные изделия у официальных дилеров, или же тщательно подходить к подбору высококачественных аналогов от известных мировых производителей. Аналоговые изделия лучше покупать в авторизированных точках продажи или в крупных магазинах, то есть продавец должен иметь хорошую репутацию.

Напоследок добавим, что использование моторного масла высокого качества, заливка смазки по уровню и своевременная замена, поддержание внутренностей двигателя в чистоте, быстрое устранение различных неполадок ДВС (прорыв газов в картер, вибрации, троение) и точная диагностика неисправностей позволят избавиться от преждевременной замены переднего и заднего сальника коленвала.

Читайте также

Передний сальник коленвала ВАЗ 2101-2107: как заменить своими руками

Автор Павел Александрович Белоусов На чтение 6 мин. Просмотров 75

Передний сальник двигателя ВАЗ 2101-2107 служит для предотвращения протечек моторного масла в том месте, где к концу кривошипа крепится шкив привода навесных агрегатов. Хоть уплотнительная манжета и изготавливается из высококачественной фторкаучуковой резины, со временем ее рабочая кромка изнашивается и в зазор просачивается смазочная жидкость. Сегодня мы поделимся способом замены переднего сальника коленвала ВАЗовской «классики». Справиться с работой сможет даже начинающий водитель, ведь для этого даже не придётся снимать крышку привода распредвала с двигателя.

Когда и почему меняют передний сальник

Завод-изготовитель рекомендует выполнять замену переднего сальника коленчатого вала двигателей ВАЗ 2101-2107 через каждые 150 000 км пробега. Однако на практике такую замену приходится выполнять и чаще. К ускоренному износу уплотнительного элемента и появлению протечек моторного масла приводят:

• перекос сальника при установке;
• потеря эластичности вследствие перегрева двигателя;
• увеличенное радиальное биение шкива привода навесных агрегатов;
• использование некачественного моторного масла;
• выработка на ступице шкива коленчатого вала.

Кроме того, не исключаем затвердевание манжеты вследствие естественного старения и возможность производственного брака – к сожалению, качество деталей для заднеприводных моделей ВАЗ оставляет желать лучшего.

Не заметить повреждение уплотнительного элемента невозможно – вращающийся шкив разбрасывает масло в передней части двигателя и по всему моторному отсеку. Однако не думайте, что подобная неисправность приводит лишь к замасливанию агрегатов и снижению уровня смазочной жидкости. Попадая на ремень генератора и другие резиновые детали, моторное масло может быстро привести их в негодность.

Имейте в виду, что появление течи через сальники двигателя провоцирует еще один фактор – повышенное давление картерных газов. По этой причине  обязательно проверьте чистоту системы вентиляции двигателя.

Ещё кое-что полезное для Вас:

Пошаговая инструкция

Из-за ограниченного пространства между передней частью двигателя и радиатором, запрессовать новый сальник без перекосов сложно. По этой причине специалисты рекомендуют выполнять замену уплотнительного элемента при снятой передней крышке двигателя. Конечно же, сделать это на слесарном верстаке намного удобнее, однако есть здесь и подводные камни. Как показывает практика, после подобного демонтажа сложно восстановить герметичность по линии примыкания масляного поддона, а кроме того, появляется опасность сорвать внутреннюю резьбу в довольно деликатной дюралевой крышке.

По этой причине рекомендуем воспользоваться более распространённым и менее трудозатратным способом, при котором замену повреждённого сальника проводят прямо на двигателе. Эта работа потребует от вас внимания и аккуратности. Выполнять все манипуляции удобнее на подъёмнике, эстакаде или смотровой яме.

1. Поставьте автомобиль на ручной тормоз и установите рычаг переключения передач на четвертую скорость.
2. Отсоедините силовые клеммы и снимите с автомобиля аккумуляторную батарею.

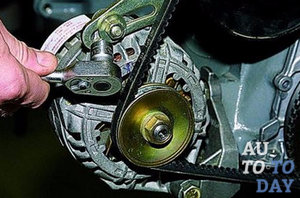

3. Воспользовавшись торцевой головкой «на 17» и длинным воротком, отпустите самоконтрящуюся гайку крепления генератора к регулировочной планке.
4. Установив монтировку или тот же вороток между генератором и правым подрамником (лонжероном), используйте его в качестве рычага, чтобы сместить генератор к блоку цилиндров. Это позволит прослабить поликлиновой ремень привода навесных механизмов и снять его с двигателя.
5. Переместившись под автомобиль, демонтируйте грязезащитный кожух и защиту поддона картера.
6. Отверните гайку храповика при помощи специального накидного ключа «на 38». В некоторых случаях крепёж прихватывает настолько сильно, что заблокировать колёса не удаётся даже ножным тормозом. В таком случае механики рекомендуют снять стартер и при помощи прочного воротка заблокировать маховик. Чтобы сорвать прикипевшую гайку, ключ удлиняют подходящей трубой.
   Обратите внимание – на хвостовике коленчатого вала нарезана правая резьба, поэтому отворачиваем храповик против часовой стрелки.
7. Снимите шкив коленчатого вала. В этих целях используйте монтажную лопатку, поддевая деталь с разных сторон и применяя инструмент как рычаг. Однако не переусердствуйте, поскольку при чрезмерном нажатии проломите переднюю крышку двигателя.Чтобы не рисковать, позаботьтесь о том, чтобы в вашем арсенале был съёмник. С его помощью вы сможете легко и безопасно демонтировать даже те детали, которые устанавливаются с ощутимым натягом.
8. Очистите переднюю часть крышки, сальник и его посадочное место, иначе при извлечении уплотнительного элемента внутрь двигателя попадёт грязь.

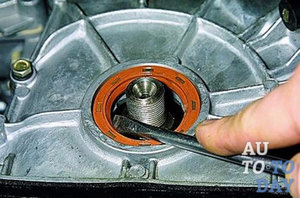

9. Опираясь на гнездо сальника, подденьте обойму прочной отверткой с широким лезвием. Постукивая по ручке инструмента, извлеките повреждённую деталь.
10. Прежде чем приступать к установке нового сальника, протрите до блеска его посадочное место – в дальнейшем это облегчит монтаж. Если повреждённый сальник извлёкся слишком легко, то это свидетельствует об износе гнезда в крышке привода распределительного вала. Чтобы обеспечить герметичность в дальнейшем, на боковую поверхность нового уплотнителя нанесите слой автомобильного герметика.

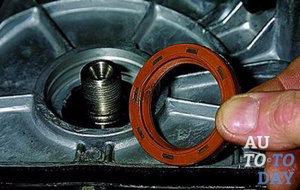

11. Аккуратно установите сальник на место. Проследите, чтобы он не перекашивался и входил в гнездо равномерно.
12. Воспользовавшись подходящей оправкой (можно взять даже ключ для снятия храповика, если он подходит по толщине), аккуратными ударами молотка посадите сальник на место.
13. Внимательно осмотрите шкив коленчатого вала. Если на его рабочей части есть существенная выработка, то замена сальника проблему подтекания масла не устранит. В этом случае деталь замените.
14. Перед установкой шкива смажьте внутреннюю и внешнюю поверхность его ступицы моторным маслом. Смазка облегчит монтаж детали на коленчатый вал, а главное – предотвратит преждевременный износ рабочей кромки сальника в первые минуты работы двигателя.
15. Прокручивая шкив, совместите канавку со шпонкой, установленной в паз коленчатого вала. Пошатывая и одновременно нажимая на деталь, добейтесь, чтобы ступица вошла внутрь сальника.
16. Накрутите гайку храповика до упора от руки и затяните при помощи ключа. По рекомендации завода-изготовителя момент затяжки не превышает 101.3-125.64 Н×м (10.34-12.8 кгс×м).
17. Установите на место и натяните поликлиновой ремень привода навесных агрегатов. Помните, что чрезмерное натяжение приводит к ускоренному износу подшипников генератора и насоса системы охлаждения. Прогиб ремня между помпой и коленвалом при усилии нажима около 10 кгс×м составляет 12 — 17 мм.
18. Затяните гайку крепления генератора.
19. Поставьте аккумулятор и подключите к бортовой сети автомобиля. На этом ремонт считается завершенным.

Для замены сальника коленчатого вала не нужны ни специальные знания, ни дорогостоящий инструмент. Работу можно сделать своими руками, потратив на это 1-2 часа времени. Проявив аккуратность в работе вы надолго забудете о течи масла и сможете без труда поддерживать чистоту в моторном отсеке.
