Замена втулок стартера ваз 2107 Замена втулок стартера ваз 2107

Замена втулок стартера ВАЗ 2109.

Добрый день дорогие посетители сайта zerga.ru. В данной статье, мы поговорим о стартерах, конкретно речь пойдёт о такой работе как замена втулок стартера ВАЗ 2107-2110. Данная проблема (износ втулок стартера), сильно распространённая среди автомобилей, которые эксплуатировались длительное время и нуждаются в частичном сервисном обслуживании по причине постепенного износа деталей.

Якорь стартера вращается на специальных втулках, изготовленных из бронзы с графитовыми добавками для уменьшения износа при трении. Ресурс втулок как правело большой и выход их со строя возможен только при длительной эксплуатации.

На автомобилях ВАЗ, устанавливается несколько видов стартеров, которые существенно отличаются друг от друга, но принцип замены втулок практически одинаков, так что будем рассматривать всё по порядку.

Не будим, как говорят «лить воду» и сразу перейдём к делу.

Для начала нам нужно полностью разобрать стартер. Как его правильно разобрать, рекомендую прочитать соответствующую статью «Разборка стартера ВАЗ 2106-2114»

Начнём с автомобилей ВАЗ 2101-2107.

В стартерах данной модели, нам нужно заменить две бронзовые втулки, которые находятся спереди (в носке) и в задней крышке. Вот бронзовая втулка, запрессованная в носок стартера.

Её нужно выбить с посадочного места. Делается это с помощью молотка и специально изготовленной наставкой. Наставкой может быть кусок подходящей трубы или металлический кругляк определённого диаметра.

При выпрессовке, будьте внимательны, что бы наставка ни пошла на перекос, потому как можно повредить посадочное место втулки в носке стартера.

После извлечения старой втулки принимаемся за установку новой. При покупке новых втулок будьте внимательны, что бы они были нужного вам размера и формы, для этого можно воспользоваться штангенциркулем и замерить размеры старой втулки. Вот так она выглядит, изношенная и новая.

Смазав новые втулки маслом, запрессовываем их обратно в носок стартера. Втулка должна заходить без применения больших усилий, но если она идёт туго, нужно немного обработать её снаружи мелкой наждачной бумагой, иначе есть опасность что может лопнуть корпус носка стартера в месте запрессовки.

После запрессовки, втулка вжимается и внутренний её размер уменьшается. Если в снятом положении она находила на вал якоря стартера свободно, то после запрессовки якорь стартера не входит во втулку или если входит то очень туго. Для свободного проворачивания якоря, нам нужно втулку обработать специальной развёрткой диаметром 12 миллиметров. Лучше взять развёртку вот такого типа, это будет самый лучший вариант.

Такие развёртки отлично выполняют свою работу и Вы без особого труда, подгоните внутренний диаметр втулки под нужный диаметр. Идеальным вариантом подгона втулки будет то, когда вал якоря свободно проворачивается во втулке и не болтается.

Задняя втулка меняется таким же способом, как и передняя.

Далее, замена втулок стартера ВАЗ 2109.

Задняя втулка меняется точно так же как и на всех стартерах, а вот с передней есть некоторые проблемы, вот об этом и буду дальше расказывать.

Дело в том, что на этом автомобиле (ВАЗ 2109) используется вот такой тип стартера.

Здесь стартер имеет только одну опору сзади, а вторая опора расположена в корпусе коробки передач. Вот в этом и есть вся задача, что бы заменить втулку, которая установлена в картере коробки.

Здесь, просто взять и выбить повреждённую втулку не получится, потому что нет сквозного отверстия, куда бы она выходила, поэтому нужен специальный съемник, с помощью которого мы сможем вытащить её из корпуса коробки передач.

Бывает и такая ситуация, когда втулка снимается вместе со стартером и на оборот она не фиксируется в своём посадочном месте, как это исправить я расскажу чуть дальше.

А теперь представьте, Вы сняли стартер и обнаружили вот такую картинку.

Видно как расплющило втулку. В таком состоянии якорь смещается со своего места и начинает доставать по магнитам (башмачит), как результат стартер плохо крутит и быстро садится батарея.

Что бы вытащить втулку, нужно сделать вот такой съемник.

В его основе используется метчик м14 и приваренная к нему рукоятка. Затем на эту конструкцию одевается массивная металлическая обойма. Инструмент готов к использованию. Закручиваем метчик во втулку и выбиваем её. Эта конструкция похожа на маленький обратный молоток.

Таким способом мы легко удалили старую втулку.

Перед установкой новой бронзовой втулки, нужно убедиться, что она нормального размера, потому что если мы запрессуем её в корпус, то пройти её развёрткой не будет возможности, а значит, нам нужно сделать во втулке немного больше внутренний диаметр. Можно просто купить новую втулку с уже большим внутренним диаметром.

Если втулка спокойно выпадает из своего места, то можно изготовить новую с увеличенными размерами или стандартную усадить на фиксатор резьбы, обезжирив при этом место посадки растворителем.

Далее запрессовываем новую бронзовую втулку.

Данные варианты замены относятся ко всем стартерам автомобилей ВАЗ, и правильное проведение работ обеспечит нормальную работу стартера.

Если плотно подогнать втулки, стартер будет заклинивать после двух секунд работы или вообще медленно и тяжело крутится. Некоторые мастера говорят, что плотная посадка втулка вал это хорошо, мол, притрётся, поверьте мне, пока они притрутся, Вы десять раз захотите снять стартер и переделать всё заново. Так что лучше сразу сделать всё нормально.

Замена втулок стартера своими руками

Устройство стартера

Как же выполняется замена втулок стартера? Прежде чем приступать к сути вопроса необходимо хотя бы в общих чертах познакомиться с устройством агрегата. Автомобильный стартер по своей сути является миниатюрным четырехполосным электродвигателем, обеспечивающим начало вращения коленчатого вала.

Он обеспечивает такую начальную частоту вращения, которая необходима для того, чтобы завелся двигатель внутреннего сгорания. Стартер является электрическим двигателем постоянного тока, берущим энергию от аккумуляторной батареи. Получая электрическое напряжение от аккумулятора, он увеличивает мощность посредством четырех щеток, являющихся его неотъемлемой частью. Стартеры бывают:

И первые и вторые имеют как свои преимущества, так и недостатки.

Стартеры с редуктором хороши тем, что могут обеспечивать вращение коленчатого вала, необходимое для запуска двигателя, даже при сильно разряженной аккумуляторной батарее.

Кроме того, сильной стороной редукторных вариантов является присутствие постоянных магнитов, за счет которых проблемы с обмоткой статора сводятся к минимуму. Хотя при длительной эксплуатации такого стартера возможен выход из строя вращающей шестерни. Справедливости ради стоит отметить, что к этому чаще всего приводит низкое качество производства или брак.

Безредукторные стартеры оказывают непосредственное воздействие на вращение шестерни.

Эти устройства имеют более простую конструкцию. Их проще ремонтировать самостоятельно, не прибегая к помощи специалистов из автосервиса. Они достаточно надежны, а вероятность выхода их из строя из-за электрического воздействия стремится к нулю. Однако при низких температурах безредукторные стартеры все же могут работать нестабильно.

В каких случаях требуется замена втулок?

В жизни любого автомобилиста могут быть ситуации когда по различным причинам не удается запустить двигатель. Одной из причин могут быть изношенные втулки. Представим такую ситуацию. Во время заводки стартер с заметным трудом пытается проворачивать коленчатый вал то и дело заедая и останавливаясь. Непосвященный автомобилист при этом недоумевает из-за чего это может происходить, ведь аккумуляторная батарея исправна и полностью заряжена. Причиной в этом случае является задевание якоря за статор. Зазор между первым и вторым всего десятые доли миллиметра, за счет этого даже самый небольшой перекос вала якоря относительно статора обязательно приведет вышеуказанным проблемам. Этот перекос появляется за счет выхода из строя подшипников скольжения в которых и вращается якорь. Как правило, более изношенным является передний подшипник, так как основная нагрузка ложится именно на него. Подшипниками в данном случае являются втулки из латуни. Передний встраивается в специальное отверстие, которое расположено в картере сцепления. Задний же подшипник расположен на крышке стартера.

Технология замены

Прежде всего необходимо отсоединить хотя бы один из проводов от аккумуляторной батареи, а также все провода от стартера. Затем нужно вывернуть нижний болт, который крепит стартер, и ввернуть его с обратной стороны для фиксации двигателя к своей передней опоре. В противном случае мотор может податься вперед. После этого требуется вывернуть остальные два болта, которые крепят стартер, и снять его с автомобиля. Как говорилось ранее, втулка встроена в картер сцепления. Для ее извлечения необходим метчик М12, а также патрон от дрели. Метчик придется вставить в патрон, затем зажать, после чего необходимо с осторожностью ввернуть его во втулку, одновременно нарезая тем самым резьбу. Большая аккуратность требуется вследствие того, что сталь метчика весьма хрупкая и даже небольшой перекос с приложенным усилием может привести к его поломке. При этом хвостовик останется в руках, а режущая часть внутри втулки. Казалось бы, ситуация безвыходная. Однако это не так. Длина втулки равна примерно 14 миллиметрам, а это означает, что на руках имеется примерно 10 или 20 мм режущей части метчика. Нужно взять обычную гайку с точно такой же резьбой М12 и навернуть ее на сломанный метчик. В ситуации когда метчик обломан так, что навернуть на него гайку не получается, можно взять соответствующей резьбы болт длиной около 10 сантиметров и выточить на нем канавки, аналогичные канавкам метчика. А можно поступить более радикально, но в то же время проще. Отправиться в магазин за новеньким метчиком. Метчик снабжен тремя канавками в которые необходимо вставить гвозди подходящего размера. Это нужно сделать таким образом, чтобы их концы выпирали за торец метчика примерно на 10 мм. Получившуюся конструкцию необходимо постараться вставить во втулку с поломанным концом метчика. Получиться может не сразу, однако при должном упорстве операция легко выполнима. После этого можно пробовать выкручивать обломок и снова пытаться вывернуть втулку. Как правило, после нескольких оборотов втулка начнет проворачиваться, и ее можно будет аккуратно выкрутить. Если же втулка сильно прикипела, то придется нарезать в ней резьбу приблизительно на 6 или 8 оборотов. После этого вынуть метчик, а на его место ввернуть подходящего размера болт и уже с его помощью вынимать втулку. Когда на ее место вставляется новая, то слегка запрессовывается.

Если замена происходит уже не в первый раз, то втулку можно довольно легко вставить рукой. Но в процессе длительной эксплуатации это может привести к тому, что она провернется в посадочном отверстии. С течением времени посадочное отверстие будет разбиваться, образуя так называемый эксцентриситет, и может произойти перекос вала стартера. Это означает, что стартер будет заедать, и двигатель завести не получится. Однако это довольно легко устраняется. Для этого необходимо определить размер так называемого эксцентриситета. Затем надо выточить либо заказать у специалиста втулку большего наружного диаметра как раз на размер эксцентриситета. Сбоку этой втулки следует напаять немного припоя. После этого втулка будет входить с маленьким натягом.

Стоить отметить, что у стартера без редуктора зазор между якорем и статором больше нежели у редукторного аналога По этой причине допустимый перекос вала у него также больше.

И еще один совет. Если стартер все равно разобран, то неплохо было бы заменить и щетки. Детали ведь копеечные, поэтому ждать их отказа, чтобы потом заниматься с ними отдельно не стоит. Конечно, для всех операций, о которых рассказывалось выше необходим хотя бы небольшой опыт. А он, как известно, дело наживное. В конце концов, чтобы его получить надо пробовать. Дерзайте!

Ремонт стартера ВАЗ-2107

В данной статье речь пойдет о кардинальном ремонте стартера ваз-2107, с заменой щеток, втулок, заменой втягивающего реле и прочими плясками с бубном. Признаки неисправного стартера следующие — очень туго крутит двигатель, подозрение на выработку втулок стартера, с некоторых положений вообще не стартует — под подозрение попадают щетки и в крайне запущеных случаях якорь. Может не срабатывать втягивающее — нет характерного щелчка при повороте ключа в положение «на старт» и соответственно стартер не крутит.

В этом мануале мы рассмотрим коплексный ремонт стартера ВАЗ-2107 с полной переборкой оного и устанением сразу всех неисправностей. Еще одно немаловажное замечание — если стартер туго или плохо крутит двигатель — проверьте сначала состояние аккумулятора, может он разряжен или неисправен. Только убедившись в исправности аккумулятора приступаем к ремонту стартера.

Скажу сразу — если бы проблема была в обмотке я бы возиться не стал — ремонт по стоимости «встал» бы в сумму равную новому. Важное замечание — перед работой ОБЯЗАТЕЛЬНО отключите аккумулятор! Итак я не сфотографировал момент съема, просто опишу его, если стартер хотя бы раз уже снимался — то он обычно прикручивается на место уже ДВУМЯ болтами вместо трех (любой здравомыслящий человек именно так его и прикрутит, если хотя бы раз в жизни ему приходилось откручивать третий). Оба эти болта (в отличии от третьего, который прикручивают на заводе) можно открутить не залазя под машину, а прямо из подкапотного пространства. Они прикручивают стартер к «колоколу» коробки. После того как эти два болта откручены подаем стартер вправо и откручиваем клемму идущую к втягивающему от аккумулятора и вынимаем из того же втягивающего второй более тонкий провод (он идет от замка зажигания) 🙂 Теперь стартер свободен и нехитрыми телодвижениями вытаскиваем его наружу. Приступаем к разбору и очистке его от грязи. Итак откручиваем три гайки которые держат втягивающее, они накручены на три шпильки, и откручиваем толстый короткий провод от втягивающего уходящий внутрь стартера, снимаем втягивающее. Далее откручиваем гайки двух шпилек, которые находятся на задней крышке стартера. У меня они открутились вместе со шпильками. Снимаем заднюю крышку вместе с средней частью стартера с обмоткой. У нас остается якорь, который просто так не вынимается из передней крышки, вот так енто выглядит:

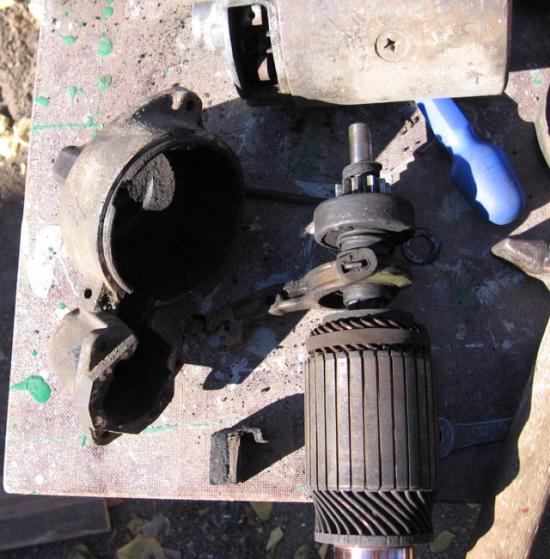

Для того что бы вынуть якорю с бендиксом из передней крышки нам нужно выбить вот такой вот стопор (обведен красным) предварительно вынув шплинт, которым он закреплен чтоб не вылетел:

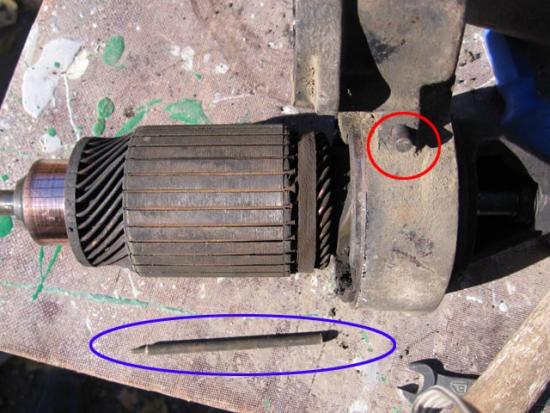

После того как я вынул шплинт я выбил этот стопор той хреновиной что на предыдущем фото обведена синим 😉 Далее спокойно вынимаем якорь с бендиксом и получаем вот такой вот разобранный вариант:

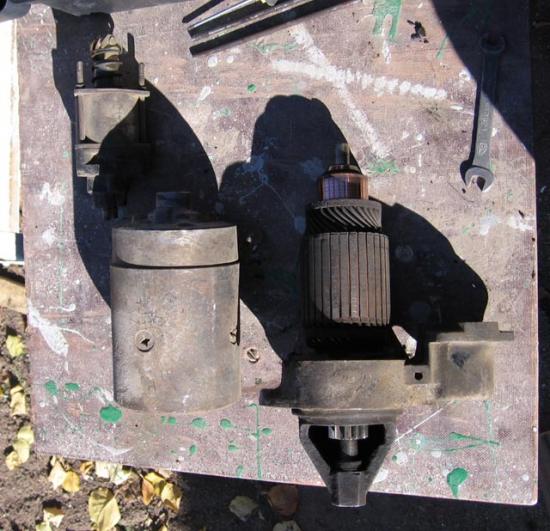

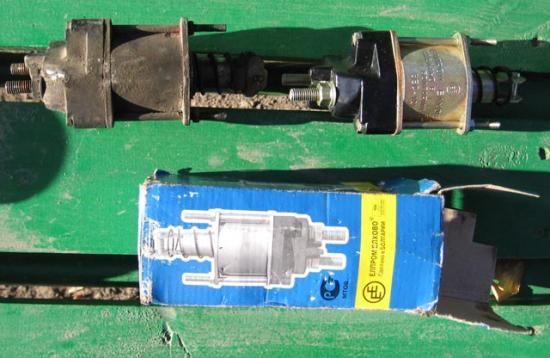

Итак далее я начал ревизию состояния стартера. Первым делом обратил внимание на состояние щеток, вот фото:

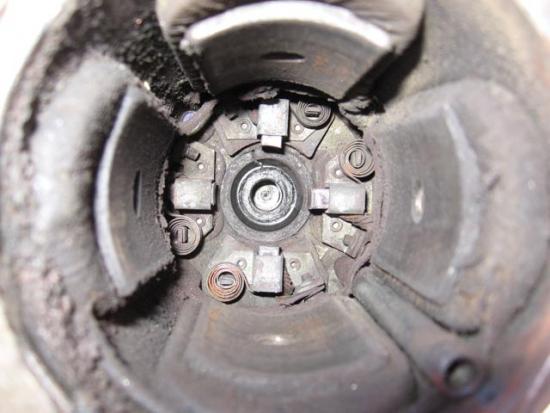

Как видно на фото износ одной из щеток 100% двух процентов 80 и одна чудом сохранилась в более менее приличном состоянии. Далее снимаем с задней крышки защитный чехол (он там по типу хомута выполнен) и получаем доступ к щеткам:

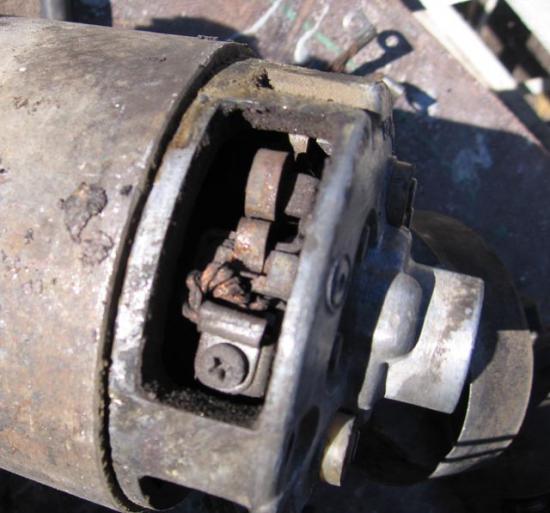

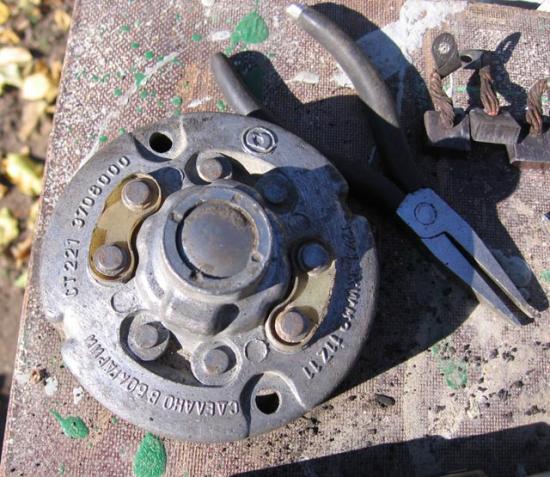

Откручиваем болты которыми прикручены контакты щеток и затем оттягиваем пружину прижимающую щетку и вынимаем ее. и так все четыре по очереди. Теперь можно отделить заднюю крышку от средней части стартера. Вот ее вид после того как я прошелся по ней металлической щеткой:

Обратите внимание на маленькую крышечку — ее нужно вынуть дабы выбить старую втулку и забить новую. Я вытолкнул ее просто — подобрал мечик подходящего диаметра и вкрутил его в старую втулку, выдавив тем самым крышечку (обведена красным), вот так:

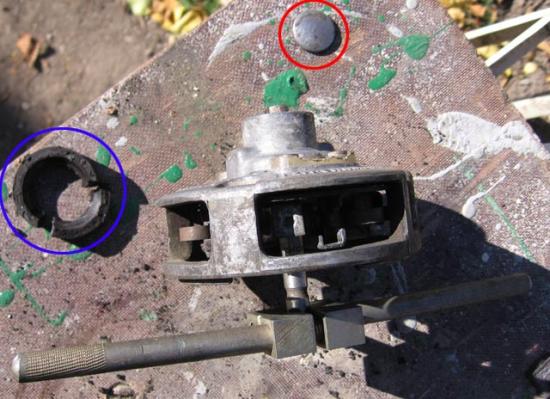

Так же видим деталь обведенную синим, как я впоследствии узнал это тормозной диск крышки. У меня он был расколот и было принято решение его заменить. Втулки я решил тоже заменить, ибо они были несколько раздолбанными 🙂 Выбить втулки не составило никаких проблем, выходят легко. Итак вот новые запчасти на замену- две втулки, четыре щетки и стопор:

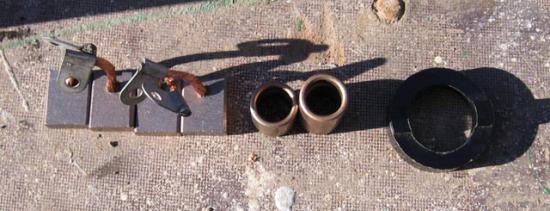

Сразу оговорюсь о качестве запчастей. Найти качественные втулки оказалось непросто, по крайней мере у нас. Первые втулки я отнес ибо внешний диаметр у них был на порядок больше, и мой вам совет — если вам попадутся такие втулки а их сейчас на рынке немеряно — НЕ вздумайте их запрессовывать — покалечите стартер, лопнет нафиг. Отнесите их обратно, возьмите с собой старые, подбирайте по ним. И запомните — фирменные (читать заводские втулки) пропитаны маслом (визуально этого не видно, но если их нагреть вы увидите как оно выделяется) и запрессовываются они на ура, их можно просто аккуратно забить молоточком. Детали стартера (крышки) рекомендую перед запрессовыванием втулок зачистить снаружи и изнутри металлической щеткой. Вот уже очищенные детали с запрессоваными мною втулками перед сборкой стартера:

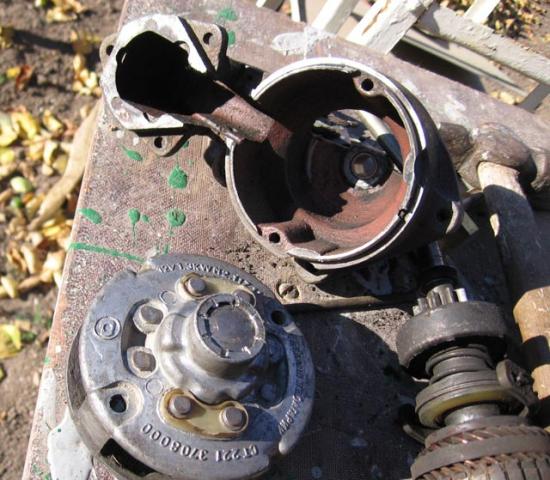

Далее собираем все в обратном порядке, не забудьте зашплинтовать тот стопор который держит вилку в передней крышке стартера. Втягивающее я решил поменять, ибо новое было куплено давно а старое иногда подглючивало, по всей видимости подгорели контакты, взял для комплектации болгарское втягивающее, один в один как мое старое:

Собсно после сборки устанавливаем стартер на место и наслаждаемся его работоспособностью. Лично у меня он начал крутить просто прекрасно, чего и вам желаю. Если есть вопросы — задавайте на форуме в клубе любителей ваз классики! Удачи всем и поменьше поломок.

Ремонт стартера ВАЗ 2107

Запуск двигателя на современном автомобиле осуществляется при помощи электростартера. Отказ этого устройства может произойти по разным причинам, связанным с его дефектами или естественным износом узла. Ремонт стартера ВАЗ 2107 имеет смысл только в том случае если стоимость запасных частей и работ не превысить цену нового. В любом случае для начала необходимо установить причины неисправности, сделать это можно по анализу их внешних проявлений:

1. Вращение ротора вхолостую говорит о поломке обгонной муфты.
2. Щелчки втягивающего реле при полном отсутствии иных признаков работы стартера свидетельствуют о подгорании контактов.
3. Отсутствие вращения ротора стартера может быть вызвано износом щеточного узла либо обрывом его обмотки.

В отдельных случаях неудачные попытки запуска двигателя обусловлены низким зарядом аккумуляторной батареи. Обычно с такой проблемой водители сталкиваются зимой. Ремонт стартера начинается с его снятия, очистки от загрязнений и тщательного осмотра.

Демонтаж агрегата

Для выполнения этой операции необходимы набор гаечных ключей и переносная лампа для подсветки места работ. Порядок демонтажа стартера следующий:

1. Отключаем аккумулятор.
2. На втягивающем реле отвинчиваем гайку на контактной шпильке и снимаем провод, соединяющий его с батареей.
3. Отключаем управляющую цепь.
4. Ключом на «13» выкручиваем три болта, крепящие стартер к блоку цилиндров.
5. Аккуратно вынимаем устройство из посадочного места и, развернув его, вынимаем из моторного отсека.

При выполнении демонтажа устройства следует проявлять осторожность, чтобы не повредить расположенную рядом проводку.

Диагностика неисправностей и разборка механизма

Стартер, извлеченный из моторного отсека, необходимо очистить от грязи и следов технических жидкостей. Порядок разборки механизма следующий:

1. Снимаем с корпуса стартера втягивающее реле и, выкрутив стягивающие винты, разбираем его на составные части. В ходе осмотра особое внимание уделяется латунным контактным группам, подгорание которых может привести к отказу механизма.
2. Демонтируем крышку устройства и проверяем состояние щеточного узла. Значительная выработка на дорожках и износ угольных деталей — частая причина поломки стартера.
3. Целостность обмотки ротора проверяется при помощи мультиметра, установленного режим измерения сопротивления.
4. Проверка обгонной муфты осуществляется от руки, исправное устройство допускает только одностороннее вращение.

После установления причины отказа электрического стартера, следует озаботиться приобретением необходимых запасных частей.

Ремонт электростартера

Способы восстановления работоспособности устройства зависят от характера неисправности. Проще всего справится с подгоранием контактов на втягивающем реле, их достаточно отшлифовать мелкой наждачной бумагой. Очищаются и полируются также контактные кольца при замене щеток. Остальные неисправности устраняются путем замены отказавших деталей или узлов.

Ремонт стартера своими руками позволяет сэкономить средства на приобретении нового устройства. Восстановленный механизм монтируется на автомобиль в порядке обратном снятию и подключается к бортовой сети. Проводим проверку и запускаем двигатель отремонтированным стартером.

Замена втулок стартера

При износе втулок стартера повышается нагрузка на его электродвигатель. При сильном износе якорь стартера начинает задевать за обмотку статора, что сразу «садит» аккумуляторную батарею, особенно это актуально в зимний период времени.

Последствия для стартера при работе с изношенными втулками

Если своевременно не будет произведена замена втулок стартера, то при дальнейшей эксплуатации стартера с изношенными втулками обмотки якоря и статора будут подвержены сильному нагреву, что приведет к отказу стартера.
Вызвано это тем, что бакелит, которым обработаны провода обмоток начинает плавиться от большой температуры, что приводит сначала к межвитковому замыканию обмотки, а в дальнейшем и короткому замыканию и сгорании обмотки.
Помимо этого, из-за повышенной нагрузки при проворачивании якоря стартера интенсивно изнашиваются щетки стартера и коллекторные пластины якоря в месте контакта со щетками, поэтому требуется преждевременная замена щеток стартера.

Процесс замены втулок стартера

Для замены втулок стартер снимается с двигателя, разбирается и выполняется дефектовка всех его составляющих. Износ втулок можно определить по люфту вала якоря во втулке. Для этого после разборки нужно вставить вал якоря во втулку и покачать из стороны в сторону, что сразу покажет выработку. Износ втулок стартера можно определить и по следам задевания якоря за обмотку статора, где будет отчетливо видно пятна контакта якоря с обмоткой статора, что говорит о необходимости замены втулок стартера.
Проходная втулка выбивается выколоткой подходящего диаметра или любым болтом схожим по размерам с внешним диаметром втулки.

Сложнее с глухой, непроходной втулкой, которая устанавливается либо в корпусе кожуха сцепления, как при замене втулок стартера ваз 2108-09 и их модификаций, либо в глухой крышке стартера, например, стартера Мицубиси.

Для извлечения глухой втулки стартера понадобится съемник.

Самодельный съемник втулок стартера

Для его изготовления понадобится метчик для нарезания резьбы, ударная втулка(массивная), гайка и сварка. На метчик надевается ударная втулка(боек) и со второго конца метчика приваривается гайка для ограничения хода бойка. Метчик заворачивается во втулку до упора и с помощью ударов бойком втулка постепенно выходит из своего посадочного места.

За неимением съемника можно воспользоваться проверенным способом с использованием ножовочного полотна по металлу. Конец полотна обтачивается на точиле на столько, чтобы он вошел внутрь втулки стартера. Заготовленным таким образом полотном делается один или два разреза по всей длине втулки, после чего ее можно легко выковырнуть из своего посадочного места.

Виды втулок для ремонта стартера

Для замены выпускается ремкомпект с втулками. Обычно это втулки из металлокерамики. При работе с этими втулками нужна специальная оправка, наружный диаметр которой должен точно соответствовать диаметру отверстия втулки. При запрессовке втулок необходимо действовать аккуратно, так как сильный удар может сразу раскрошить втулку, так как металлокерамика очень хрупкая и не выдерживает ударов.

Перед установкой втулок стартера из металлокерамики их необходимо на 5-10 минут погрузить в ванночку с моторным маслом. Поры металлокерамики напитаются маслом, что послужит смазкой для втулок при их эксплуатации.

При невозможности приобрести фирменные втулки стартера, особенно это актуально для стартеров иномарок, их можно изготовить из бронзы. Для образца нужно дать токарю старые втулки и якорь статора (вал которого может иметь выработку), для изготовления втулок точно по реальным размерам.

Замена втулок стартера ваз 2107. Замена втулок стартера своими руками

Ремонт стартера на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!Стартер — он очень важен для каждого автомобиля, вить без него машина бы попросту не завелась стоя на месте и вам пришлось бы её попросту постоянно толкать, чтобы хоть как то оживить её и завести двигатель. Но всё же со временем стартер приходит в негодность и его нужно будет заменить, но зачем же его менять если можно его будет просто отремонтировать, а может в нём всего лишь неисправно втягивающее реле стартера, вот он машину и не заводит, поэтому чтобы не бежать в автомагазин раньше времени, можно будет попробовать сперва разобрать неисправный стартер, посмотреть какая деталь пришла в негодность, после этого сходить в автомагазин и докупить её, и заменять ничего не надо.

Но как же разобрать снятый с автомобиля стартер знают немногие и поэтому специально для таких людей мы подготовили данную статью, в которой подробно описали процесс ремонта стартера на автомобилях классического семейства.

Примечание!Для ремонта старенького стартера вам нужно будет запастись: Основным набором гаечных ключей, пассатижами, а так же двумя отвёртками одна из которых будет крестообразного типа а другая плоская (Плоского типа если есть возможность то возьмите сразу две отвёртки), а так же нужно ещё будет взять штангенциркуль, молоток и обычные оправки при помощи которых можно будет беспрепятственно спрессовать и выпрессовать подшипники (Втулки) которые находятся внутри стартера!

Краткое содержание:

Когда нужно ремонтировать стартер?В основном ремонт данного агрегата дело так сказать каждого, то есть кто то захочет этим заниматься, а кто то и вовсе нет, то есть человек пойдёт и купит себе новый стартер, но всё же в обоих этих ситуациях встанет вопрос, а как же понять то что стартер не работает?

Прежде чем разобрать данный вопрос давайте поймём за что же отвечает стартер в машине. Как было уже сказано ранее стартер нужен для того, чтобы завести машину, поэтому если стартер неисправен первая проблема которая будет у автомобиля, это то что он не будет заводиться, при повороте ключа в зажигании могут происходить различного рода щелчки, но машина при этом заводиться не будет. (В этом случае данная неисправность может быть связана либо со втягивающим реле, либо с щетками которые установлены во внутренней части электродвигателя стартера)

Следующая неисправность связана с медными контактами стартера, бывает такое что эти контакты подгорают и в связи с этим стартер начинает плохо раскручивать двигатель автомобиля, тем самым автомобиль у вас заводиться не за 1 секунду как было ранее, а к примеру за 3-10 секунд, а может и больше, всё зависит от того, на сколько подгорели данный контакты.

А ещё стартер может так же плохо раскручивать двигатель из-за изношенных втулок, которые так же находятся во внутренней части электродвигателя стартера.

И последняя неисправность — это когда сам стартер крутиться, но двигатель при этом он не раскручивает и вовсе. Данная неисправность может быть вызвана из-за бендикса который и нужно будет вам поменять, чтобы двигатель нормально стал раскручиваться.

Примечание!Более подробно о том как проверить стартер на исправность, вы можете найти в статье под названием: «Проверка стартера на исправность»!

Как отремонтировать стартер на ВАЗ 2101-ВАЗ 2107?

Примечание!прежде чем приступить к ремонту, подметим одну важную деталь, данная статья о ремонте относиться лишь к стартеру модель которого «35.3708»!

Разборка:1) В начале операции отверните при помощи гаечного ключа гайку которая располагается ближе к электродвигателю стартера, а после отворачивания снимите со шпильки контактного болта вывод обмотки стартера, сняв при этом пружинную и две плоские шайбы.

2) Затем отверните три винта которые крепят втягивающее реле к крышке, а после отворачивания аккуратно снимите реле придерживая при этом его якорь.

3) После того как вы придержали якорь тем самым он не сдвинулся с места, а втягивающее реле было аккуратно отсоединено от него, отложите реле в сторону и возьмитесь за якорь тем самым извлеките из него пружинку.

4) Далее возьмитесь рукой за якорь и потяните его ровно вверх, а когда он выйдет из зацепления с рычагом которые его удерживает, спокойно извлеките якорь из крышки и тем самым полностью снимите его.

5) Теперь когда якорь будет снят, выверните отвёрткой два винта которые крепят крышку к электродвигателю и после чего отсоедините данную крышку и отложите его в сторонку.

6) После того как крышка будет убрана, продолжайте удерживать электродвигатель и после чего с его центрально части снимите сперва поддев отвёрткой стопорное кольцо вала, а затем шайбу которая указана стрелкой.

7) Следом отверните гаечным ключом два стягивающих болта и после чего как показана на фото в верхнем углу, отделите крышку вместе с основным двигателем его ещё называют ротор, от корпуса.

8) Затем отверните все винты (На фото показан только лишь один винт), которые крепят обмотки статора.

9) Далее загляните во внутреннюю часть статора и извлеките от туда изолирующую трубку.

10) Теперь когда изолирующая трубка будет извлечена, разъедините между собой сам статор и крышку в которой при этом останутся несколько элементов статора которые в последствии нужно будет так же снять.

11) После чего перевер

Ремонт стартера ваз 2107 своими руками

Ремонт стартера на ВАЗ 2107 своими руками – глаза боятся, руки ремонтируют

Здравствуйте, уважаемые автолюбители! Продолжим осваивать особенности эксплуатации, диагностики и ремонта основных узлов отечественных автомобилей. Тем, у кого на вооружении иномарки, в принципе, тоже подходит этот материал. Как минимум для понимания сути проблем.

Ведь, как не крути стартер. а на иномарке и в Жигулях или Ладе, он практически одинаков. Разница может быть незначительной в конструктивном исполнении, а новый принцип работы стартера для серийных автомобилей, пока не изобрели.

Поэтому и займемся рассмотрением технологии ремонта стартера на ВАЗ 2107. Ремонт стартера ВАЗ 2107, в первую очередь заключается в выполнении действий, направленных на выявление и устранение возможных неполадок. Обычно, такие ремонты не вызывают каких-либо сложностей и вполне под силу даже начинающему автомеханику.

Возможные неисправности стартера ВАЗ 2107 и методы их устранения

Неисправности стартера ВАЗ 2107 нельзя назвать принципиально отличными от неисправностей стартеров других моделей Жигулей. Однако, приступая к диагностике состояния и ремонту стартера, необходимо иметь четкое представление о возможных проблемах в его работе.

Например, знаете ли вы, какие действия должны предпринять, когда плохо крутит, не крутит стартер ваз 2107 при повороте ключа в замке? В этой ситуации в первую очередь обратите внимание на свет сигнальных ламп. Если они горят тускло или периодически гаснут, вашу проблему можно считать решенной – скорее всего у вас попросту разряжена аккумуляторная батарея .

Конечно, низкий заряд батареи не может быть единственной причиной неудовлетворительной работы стартера. Так, например, якорь стартера не будет вращаться при сильно окисленных полюсных выводах АКБ и наконечниках проводов. Очистите их и намажьте вазелином. А если наконечники слабо затянуты – затяните их сильнее.

Если во втягивающей обмотке реле произошло межвитковое замыкание на массу или же обрыв, вам придется менять реле – другим способом изменить ситуацию не удастся.

Чтобы исключить обрывы в цепи питания реле и в цепи питания обмотки реле включения, проверьте соединения проводов в цепи.

Иногда, при включенном стартере, тяговое реле срабатывает, но не крутит. якорь либо не вращается совсем, либо вращается очень медленно. В этом случае возможно это симптомы подгорания коллектора, который достаточно будет зачистить.

Причиной возникновения подобной ситуации может также послужить износ или зависание щеток. В этом случае щетки подлежат замене.

Случается, что после включения стартера вращается только якорь, в то время как маховик остается неподвижным. Спровоцировать такую поломку могут пробуксовки в движении муфты свободного хода, разрыв кольца муфты либо выскальзывание по оси рычага включения муфты. В таких случаях муфта и рычаг включения подлежат замене.

Нехарактерный звук, издаваемый стартером при вращении якоря, может говорить об ослабленном креплении стартера, закреплении его с перекосом, повреждениях зубьев шестерен привода маховика или износе втулок подшипников.

Как проверить стартер ВАЗ 2107 самостоятельно?

Не может быть, чтобы вас не интересовал вопрос о том, как проверить стартер ВАЗ 2107 самостоятельно, не прибегая к помощи специалистов из сервисного центра?

Предлагаем ознакомиться с последовательной методикой, следуя которой можно получить представление о состоянии стартера автомобиля ВАЗ 2107:

• Снимите стартер с автомобиля и очистите от загрязнений его наружную поверхность
• Соедините между собой выводы втягивающего реле и аккумуляторной батареи (при этом корпус стартера должен быть соединен с ее отрицательным выводом)
• Для того чтобы проверить обмотки якоря и статора, снимите заднюю крышку стартера и отсоедините щеточный узел
• При помощи омметра проверьте отсутствие замыкания обмоток на корпус. Если замыкания нет, минимальные показания прибора составят 10кОм
• Проверьте обмотки на обрыв. Для этого соедините щупы омметра к выводам обмоток. Если вы заметите стремление показателей омметра к бесконечности, расценивайте это как обрыв обмотки.
• Исключите отсутствие замыкания якоря «на массу» — присоедините щуп омметра к корпусу, а второй попеременно подсоединяйте к контактным пластинам. Если замыкания нет, показания омметра составят минимум 10кОм.

Лишь на первый взгляд работа, связанная с ремонтом стартера может показаться сложной. Но проделав ее хотя бы один раз, вы сможете с легкостью диагностировать и устранить большинство поломок стартера Жигулей седьмой модели.

Ремонт стартера на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Стартер — он очень важен для каждого автомобиля, вить без него машина бы попросту не завелась стоя на месте и вам пришлось бы её попросту постоянно толкать, чтобы хоть как то оживить её и завести двигатель. Но всё же со временем стартер приходит в негодность и его нужно будет заменить, но зачем же его менять если можно его будет просто отремонтировать, а может в нём всего лишь неисправно втягивающее реле стартера, вот он машину и не заводит, поэтому чтобы не бежать в автомагазин раньше времени, можно будет попробовать сперва разобрать неисправный стартер, посмотреть какая деталь пришла в негодность, после этого сходить в автомагазин и докупить её, и заменять ничего не надо.

Но как же разобрать снятый с автомобиля стартер знают немногие и поэтому специально для таких людей мы подготовили данную статью, в которой подробно описали процесс ремонта стартера на автомобилях классического семейства.

Примечание!
Для ремонта старенького стартера вам нужно будет запастись: Основным набором гаечных ключей, пассатижами, а так же двумя отвёртками одна из которых будет крестообразного типа а другая плоская (Плоского типа если есть возможность то возьмите сразу две отвёртки), а так же нужно ещё будет взять штангенциркуль, молоток и обычные оправки при помощи которых можно будет беспрепятственно спрессовать и выпрессовать подшипники (Втулки) которые находятся внутри стартера!

Когда нужно ремонтировать стартер?
В основном ремонт данного агрегата дело так сказать каждого, то есть кто то захочет этим заниматься, а кто то и вовсе нет, то есть человек пойдёт и купит себе новый стартер, но всё же в обоих этих ситуациях встанет вопрос, а как же понять то что стартер не работает?

Прежде чем разобрать данный вопрос давайте поймём за что же отвечает стартер в машине. Как было уже сказано ранее стартер нужен для того, чтобы завести машину, поэтому если стартер неисправен первая проблема которая будет у автомобиля, это то что он не будет заводиться, при повороте ключа в зажигании могут происходить различного рода щелчки, но машина при этом заводиться не будет. (В этом случае данная неисправность может быть связана либо со втягивающим реле, либо с щетками которые установлены во внутренней части электродвигателя стартера)

Следующая неисправность связана с медными контактами стартера, бывает такое что эти контакты подгорают и в связи с этим стартер начинает плохо раскручивать двигатель автомобиля, тем самым автомобиль у вас заводиться не за 1 секунду как было ранее, а к примеру за 3-10 секунд, а может и больше, всё зависит от того, на сколько подгорели данный контакты.

А ещё стартер может так же плохо раскручивать двигатель из-за изношенных втулок, которые так же находятся во внутренней части электродвигателя стартера.

И последняя неисправность — это когда сам стартер крутиться, но двигатель при этом он не раскручивает и вовсе. Данная неисправность может быть вызвана из-за бендикса который и нужно будет вам поменять, чтобы двигатель нормально стал раскручиваться.

Примечание!
Более подробно о том как проверить стартер на исправность, вы можете найти в статье под названием: «Проверка стартера на исправность »!

Как отремонтировать стартер на ВАЗ 2101-ВАЗ 2107?

Примечание!
прежде чем приступить к ремонту, подметим одну важную деталь, данная статья о ремонте относиться лишь к стартеру модель которого «35.3708»!

Разборка:
1) В начале операции отверните при помощи гаечного ключа гайку которая располагается ближе к электродвигателю стартера, а после отворачивания снимите со шпильки контактного болта вывод обмотки стартера, сняв при этом пружинную и две плоские шайбы.

2) Затем отверните три винта которые крепят втягивающее реле к крышке, а после отворачивания аккуратно снимите реле придерживая при этом его якорь.

3) После того как вы придержали якорь тем самым он не сдвинулся с места, а втягивающее реле было аккуратно отсоединено от него, отложите реле в сторону и возьмитесь за якорь тем самым извлеките из него пружинку.

4) Далее возьмитесь рукой за якорь и потяните его ровно вверх, а когда он выйдет из зацепления с рычагом которые его удерживает, спокойно извлеките якорь из крышки и тем самым полностью снимите его.

5) Теперь когда якорь будет снят, выверните отвёрткой два винта которые крепят крышку к электродвигателю и после чего отсоедините данную крышку и отложите его в сторонку.

6) После того как крышка будет убрана, продолжайте удерживать электродвигатель и после чего с его центрально части снимите сперва поддев отвёрткой стопорное кольцо вала, а затем шайбу которая указана стрелкой.

7) Следом отверните гаечным ключом два стягивающих болта и после чего как показана на фото в верхнем углу, отделите крышку вместе с основным двигателем его ещё называют ротор, от корпуса.

8) Затем отверните все винты (На фото показан только лишь один винт), которые крепят обмотки статора.

9) Далее загляните во внутреннюю часть статора и извлеките от туда изолирующую трубку.

10) Теперь когда изолирующая трубка будет извлечена, разъедините между собой сам статор и крышку в которой при этом останутся несколько элементов статора которые в последствии нужно будет так же снять.

11) После чего переверните крышку с элементами статора как показано на рисунке, а после её переворачивания извлеките из щеткодержателя перемычку.

12) Затем снимите все щётки статора и их пружинки, при помощи отвёртки.

Примечание!
Когда щётки будут сняты, проверьте их с помощью штангенциркуля и если их высота будет менее 12 мм, то в таком случае замените данные щётки на новые!

13) Следом возьмите в руки оправку подходящего диаметра и при помощи неё выпрессуйте задний подшипник некоторые ещё называют данный подшипник втулкой.

14) Теперь снова возьмите в руки крышку с находящимся в ней ротором и после чего извлеките с помощью пассатижей шплинт оси рычага привода.

Примечание!
Когда шплинт оси будет вынут, извлеките саму ось рычага привода при помощи тоненькой отвёртки!

15) Далее снимите резиновую заглушку с корпуса.

16) А после снятия заглушки, отвёрткой выведите плечи из зацепления с выемками которые присутствуют на муфту, а когда плечи будут выведены из зацепления извлеките сам якорь, или как его ещё называют ротор совместно с муфтой.

17) Затем снимите рычаг на конце которого идёт те самые плечики которые вы ранее извлекали из зацепления с муфтой.

18) Следом используя отвёртку как рычаг сдвиньте упорную шайбу… (Продолжение в пункте 19)

19) И сразу же за ней сдвиньте и тем самым снимите стопорное кольцо разжимая его при этом двумя отвёртками.

20) Теперь вала ротора снимите уже саму муфту.

21) Далее когда все детали такие как якорь, он же ротор и т.д. Будут сняты с корпуса, положите корпус как показано на рисунке и после чего выпрессуйте при помощи оправки передний подшипник из него.

Сборка:
Сборка стартера производиться в обратном порядке снятию.

Примечание!
При обратной сборке запомните несколько особенностей, во-первых если на коллекторе якоря будут найдены следы лёгкого обгорания, тогда при помощи шлифовальной шкуркой очистите поверхность коллектора якоря от этих следов обгорания. Когда всё будет очищено, промойте при помощи бензина или же спирта поверхность коллектора, и после чего обдуйте данный коллектор сжатым воздухом чтобы вся мелкая шкурка и мусор окончательно снялся с поверхности коллектора!

А так же при сборке стартера, смажьте при помощи моторного масла шлицевую часть, цапфы вала, а так же шестерню которая присутствует на самой муфте и втулки которые присутствуют в крышках стартера! (Если вы не знаете где находятся все данные детали и все данные места, тогда смотрите чуть нижу рубрике «Дефектовка деталей стартера », там всё подробно сказано)

А когда стартер будет собран, то при помощи штангенциркуля проверьте осевой зазор вала якоря, для этого сперва полностью вытяните вал и запишите получившееся значение, а после чего задвиньте данный вал и тоже запишите получившееся значение, после сравнения двух этих значений у вас получиться осевой зазор якоря, который должен быть не более 0,5 мм!

Дефектовка деталей стартера:

Примечание!
Прежде чем начать, сразу отмечу слово «Дефектовка» которое было прописано в заголовке чуть выше. Не все знают что это такое и зачем эту нужно для деталей стартера, объясняем. Дефектовка — по своей сути если вчитаться в данное слово то уже можно понять о чём идёт речь, то есть заголовок данной записи расшифровывается так: «Нахождение дефектов среди деталей стартера», этим мы сейчас и займёмся!

1) После того как стартер будет полностью разобран, первое что сделайте так это возьмите в руки статор и проверьте сперва состояние его обмоток, которые должны находиться в хорошем состояние и которые недолжны иметь следов подгораний. А так же проверьте оба полюса статора, которые не должны иметь механических повреждений, а так же трещин и т.д.

Примечание!
Полюса у статора, это по сути та часть которая находиться внутри самого статора, вот к примеру один из полюсов на фотографии чуть выше помечен красными стрелками а другой синими! (Но и сам корпус статора тоже обязательно проверьте, в случае чего замените сам статор на новый)

2) Далее осмотрите одну из крышек на наличие трещин, а так же присмотритесь к втулки которая указана стрелкой, её износ так же не допускается.

3) Теперь возьмите в руки сам якорь и так же осмотрите его на наличие повреждений, забоев, задиров, особое внимание уделите шлицам вала (Шлицы указаны стрелкой) а так же уделите внимание цапфе которая присутствует на этом же валу.

4) Следом проверьте легко ли перемещается якорь втягивающего реле (Указан синей стрелкой в разобранном состоянии), а так же проверьте при помощи омметра замыкаются ли контактные болты (Указанный красной стрелкой) контактной пластиной. (О том что такое омметр, см. в статье под названием: «Что такое омметр »)

5) После чего осмотрите муфту на наличие дефектов, зубья шестерни этой муфты которые указаны стрелкой не должны иметь сильного износа.

6) И в завершение осмотрите так же рычаг привода стартера, на котором так же недолжно быть трещин, а так же следов значительного износа пазов вилок. (Пазами называют прорези, щели и стыки)

Дополнительный видео-ролик:
Если вам было что то непонятно из написанной статьи, тогда просмотрите видео-ролик в которым показывается процесс замены втулок стартера, при этом стартер практически полностью разбирается и всё наглядно очень понятно, в общем смотрите:

В чем может быть проблема: у меня кароче не заводилась машина ваз 2101, подумал то что втягивающее реле стартера, но потом когда поменял его опять то же самое происходит, она то заведется то нет, при этом когда машина не заводится стартер вообще не крутит а приборы все загораются, сосед по гаражу сказал то что такое может из за замка зажигания происходить, подскажите пожалуйста из за чего это просходит.

Здравствуйте Сергей!
Возможно замок зажигания, возможно бракованное втягивающее реле попалось (Если покупали в магазине и он был в коробке, или же вы его проверяли то этот вариант сразу же отпадает), а ещё дело может быть в проводке а именно в красном проводке который идёт на стартер, в общём сперва проверьте работает ли у вас замок зажигания, для этого сперва снимите его с автомобиля (Как снять замок, читайте в статье: «Замена замка зажигания »), а когда он у вас будет снят, выключите массу или же скиньте клему минус с аккумулятора (О том как скинуть клему, см. «здесь » в пункте 1).

После того как всё это будет сделано, соедините между собой три проводка а именно: Голубой, чёрный и коричневый (Желательно их замотать изолентой), после этого включите массу или накиньте провод минус на аккумулятор и после чего поднесите красный провод к всем соединённым ранее проводкам, и просто посмотрите будет ли крутиться стартер или же нет! (Если стартер не будет крутиться, то в таком случае смотрите красный провод возможно он где то разъединился и на кочках когда совмещается между собой а когда и нет, и поэтому у вас такое вот происходит)

Что бы долга не искать оправку для выбивания втулок на стартере можно взять строительный анкерболт на 16 там подходяшии трубки.вот. у меня из за втулок стартер перестал крутить. втягивающие срабатывает а стартер не крутит.

Оставить комментарий Отменить ответ

Как проводится ремонт стартера ВАЗ-2107 своими руками

Для начала необходимо отметить, что на таких автомобилях, как ВАЗ-2107, производитель может устанавливать стартеры различных типов. По сути, они выполняют одну и ту же функцию, но могут несколько отличаться друг от друга в плане конструкции. Также отметим, что стартер – это специальный механизм, который вырабатывает постоянный ток, создавая при этом крутящий момент, необходимый для того, чтобы коленвал начал вращаться.

Составляющие части стартера

Чтобы отремонтировать деталь любого устройства, необходимо разбираться в том, из чего она состоит. Так, к примеру, конструкция стартера такова:

• якорь;
• корпус;
• привод;
• реле. Подключение к нему осуществляется при помощи контактных болтов, считающихся конструктивными элементами. Каждый из них состоит из частей, которые достаточно легко заменить в случае возникновения необходимости.

Помните, что произвести ремонт стартера на ВАЗ-2107 своими руками достаточно несложно. Для этого и необходимо знать, из чего именно он состоит, а также для чего предназначен.

С чего начать ремонт стартера

Прежде чем приступить к ремонту стартера, нужно найти источник неполадок.

Поиск неисправностей

Для того чтобы правильно определить, с чего следует начать, следует подумать, в чем же может заключаться причина того, что стартер не работает:

• если после того, как вы провернули ключ в замке зажигания, двигатель упорно отказывается заводиться, следует проверить лампочки, размещенные на панели приборов. Если они слабо горят или потухли совсем, скорее всего, причина кроется в неработающей аккумуляторной батарее. А еще она может быть просто разряжена. Берем в руки тестер и проверяем емкость и напряжение аккумулятора;
• в том случае, если аккумуляторная батарея полностью исправна, нужно проверить, в каком положении находится переключатель скоростей, и перевести его в положение «Р»;
• следующее, что необходимо выяснить, – это доходит ли питание от замка зажигания непосредственно к стартеру.

Сделать последнее действие можно двумя способами.

Способ 1. В открытый разъем вставляется провод, сделанный из меди, с сечением 2,5 мм. Один конец направляется к стартеру, а другой – к аккумуляторной клемме. Благодаря такому методу можно имитировать зажигание.

Способ 2. Для этого метода проверки потребуется два человека. Один из них будет проворачивать ключ в замке зажигания, в то время как второй – дотрагиваться контрольным щупом до кончика провода, который идет от разгрузочного реле. Если во время этой процедуры загорится контрольная лампочка, это свидетельствует о том, что в замке зажигания, а также в реле нет никаких проблем.

Ремонт стартера

Как известно, автомобили ВАЗ-2107 бывают оснащены как инжекторами, так и карбюраторами. В связи с этим последовательность действий и сами ремонтные работы по стартеру могут слегка отличаться друг от друга. Тем не менее, каким бы ни был ваш автомобиль, эту задачу вполне возможно решить самостоятельно.

В первую очередь необходимо демонтировать стартер. Для этого автомобиль устанавливается над смотровой ямой либо поднимается на подъемнике. Но сначала от аккумулятора следует отсоединить минусовую клемму. Далее порядок действий зависит от того, что установлено на вашем авто: карбюратор либо инжектор.

Ремонтируем стартер на авто с карбюраторным двигателем

1. Отсоединяем и снимаем датчик массового расхода воздуха, а также корпус воздушного фильтра.
2. Берем в руки плоскую отвертку и извлекаем резинки-держатели, которые фиксируют фильтр, из кронштейнов.
3. Отсоединяем водозаборник от патрубка фильтра и вынимаем его из держателя.

Ремонтируем стартер на авто с инжекторным двигателем

1. Снимаем грязезащитные щитки, причем как основные, так и дополнительные. Данное действие невыполнимо, если у вас нет торцового ключа на 8. С его помощью необходимо отвернуть по 4 винта, которые находятся на основном щитке, а точнее, на его боковом и переднем креплениях, а также 2 болта, располагающиеся на дополнительном. Есть еще и нижний винт, но он имеет другой диаметр. Для его извлечения потребуется торцовый ключ на 10.
2. Теперь при помощи длинного торцового ключа на 13 отворачиваем болты, которые фиксируют картер сцепления и стартер. После этого откручиваем болты, при помощи которых стартер крепится непосредственно к кронштейну и растяжке впускного патрубка.
3. Убираем растяжки впускного трубопровода и очень аккуратно при помощи того же ключа отворачиваем гайку выпускного коллектора, после чего снимаем щиток.
4. Отсоединяем от клеммы АКБ тот провод, который у нас остался, и снимаем наконечник, находящийся на контактном стержне.
5. Вывод тягового реле необходимо освободить от провода 50, после чего изъять и сам стартер. Теперь его можно разбирать. Прежде чем сделать это, попытайтесь хорошенько очистить деталь от грязи, налипшей на нее.

После того как стартер оказался у вас в руках, порядок действий выглядит следующим образом (кстати, он абсолютно идентичен для любых типов мотора вышеуказанного авто):

• проверяем втягивающее реле. После подсоединения 50 вывода реле к клемме «плюс» аккумуляторной батареи подсоединяем корпус стартера непосредственно к «минусу». Таким образом, станет понятно, есть ли проблема в самом реле или же она в чем-то другом. Если оно находится в рабочем состоянии, то при данном действии будет слышен отчетливый щелчок;
• для проверки целостности обмоток нужно избавиться от крышки стартера и отсоединить щеточный узел. При помощи омметра следует проверить, есть ли замыкание на корпус стартера;
• если результаты нашей проверки показали, что реле все-таки работает, достаем якорь. Для этого отворачиваем болты крепления кожуха стартера, снимаем штопорную шайбу, а также прокладки. Затем следует отвинтить две гайки и полностью снять заднюю крышку. Таким образом, корпус обмотки стартера освобожден от шпилек;
• отворачиваем гайку оси вращения эксцентрика и вынимаем ее из корпуса, отсоединяя якорь.

На этом процесс разборки стартера можно считать завершенным. Якорь, кстати, ремонту не подлежит, зато его с легкостью можно заменить на новый. Сборка стартера проводится в обратном порядке.

Источники: http://cartore.ru/320-remont-startera-na-vaz-2107.html, http://vaz-russia.ru/remont/remont-startera-na-vaz-2101-vaz-2107.html, http://ladaautos.ru/vaz-2107/kak-provoditsya-remont-startera-vaz-2107-svoimi-rukami.html

Как перебрать стартер ВАЗ-2107

В данной статье речь пойдет о кардинальном ремонте стартера ваз-2107, с заменой щеток, втулок, заменой втягивающего реле и прочими плясками с бубном. Признаки неисправного стартера следующие — очень туго крутит двигатель, подозрение на выработку втулок стартера, с некоторых положений вообще не стартует — под подозрение попадают щетки и в крайне запущеных случаях якорь. Может не срабатывать втягивающее — нет характерного щелчка при повороте ключа в положение «на старт» и соответственно стартер не крутит.

В этом мануале мы рассмотрим коплексный ремонт стартера ВАЗ-2107 с полной переборкой оного и устанением сразу всех неисправностей. Еще одно немаловажное замечание — если стартер туго или плохо крутит двигатель — проверьте сначала состояние аккумулятора, может он разряжен или неисправен. Только убедившись в исправности аккумулятора приступаем к ремонту стартера.

Скажу сразу — если бы проблема была в обмотке я бы возиться не стал — ремонт по стоимости «встал» бы в сумму равную новому. Важное замечание — перед работой ОБЯЗАТЕЛЬНО отключите аккумулятор! Итак я не сфотографировал момент съема, просто опишу его, если стартер хотя бы раз уже снимался — то он обычно прикручивается на место уже ДВУМЯ болтами вместо трех (любой здравомыслящий человек именно так его и прикрутит, если хотя бы раз в жизни ему приходилось откручивать третий). Оба эти болта (в отличии от третьего, который прикручивают на заводе) можно открутить не залазя под машину, а прямо из подкапотного пространства. Они прикручивают стартер к «колоколу» коробки. После того как эти два болта откручены подаем стартер вправо и откручиваем клемму идущую к втягивающему от аккумулятора и вынимаем из того же втягивающего второй более тонкий провод (он идет от замка зажигания) 🙂 Теперь стартер свободен и нехитрыми телодвижениями вытаскиваем его наружу. Приступаем к разбору и очистке его от грязи. Итак откручиваем три гайки которые держат втягивающее, они накручены на три шпильки, и откручиваем толстый короткий провод от втягивающего уходящий внутрь стартера, снимаем втягивающее. Далее откручиваем гайки двух шпилек, которые находятся на задней крышке стартера. У меня они открутились вместе со шпильками. Снимаем заднюю крышку вместе с средней частью стартера с обмоткой. У нас остается якорь, который просто так не вынимается из передней крышки, вот так енто выглядит:

Для того что бы вынуть якорю с бендиксом из передней крышки нам нужно выбить вот такой вот стопор (обведен красным) предварительно вынув шплинт, которым он закреплен чтоб не вылетел:

После того как я вынул шплинт я выбил этот стопор той хреновиной что на предыдущем фото обведена синим 😉 Далее спокойно вынимаем якорь с бендиксом и получаем вот такой вот разобранный вариант:

Итак далее я начал ревизию состояния стартера. Первым делом обратил внимание на состояние щеток, вот фото:

Как видно на фото износ одной из щеток 100% двух процентов 80 и одна чудом сохранилась в более менее приличном состоянии. Далее снимаем с задней крышки защитный чехол (он там по типу хомута выполнен) и получаем доступ к щеткам:

Откручиваем болты которыми прикручены контакты щеток и затем оттягиваем пружину прижимающую щетку и вынимаем ее. и так все четыре по очереди. Теперь можно отделить заднюю крышку от средней части стартера. Вот ее вид после того как я прошелся по ней металлической щеткой:

Обратите внимание на маленькую крышечку — ее нужно вынуть дабы выбить старую втулку и забить новую. Я вытолкнул ее просто — подобрал мечик подходящего диаметра и вкрутил его в старую втулку, выдавив тем самым крышечку (обведена красным), вот так:

Так же видим деталь обведенную синим, как я впоследствии узнал это тормозной диск крышки. У меня он был расколот и было принято решение его заменить. Втулки я решил тоже заменить, ибо они были несколько раздолбанными 🙂 Выбить втулки не составило никаких проблем, выходят легко. Итак вот новые запчасти на замену- две втулки, четыре щетки и стопор:

Сразу оговорюсь о качестве запчастей. Найти качественные втулки оказалось непросто, по крайней мере у нас. Первые втулки я отнес ибо внешний диаметр у них был на порядок больше, и мой вам совет — если вам попадутся такие втулки а их сейчас на рынке немеряно — НЕ вздумайте их запрессовывать — покалечите стартер, лопнет нафиг. Отнесите их обратно, возьмите с собой старые, подбирайте по ним. И запомните — фирменные (читать заводские втулки) пропитаны маслом (визуально этого не видно, но если их нагреть вы увидите как оно выделяется) и запрессовываются они на ура, их можно просто аккуратно забить молоточком. Детали стартера (крышки) рекомендую перед запрессовыванием втулок зачистить снаружи и изнутри металлической щеткой. Вот уже очищенные детали с запрессоваными мною втулками перед сборкой стартера:

Далее собираем все в обратном порядке, не забудьте зашплинтовать тот стопор который держит вилку в передней крышке стартера. Втягивающее я решил поменять, ибо новое было куплено давно а старое иногда подглючивало, по всей видимости подгорели контакты, взял для комплектации болгарское втягивающее, один в один как мое старое:

Собсно после сборки устанавливаем стартер на место и наслаждаемся его работоспособностью. Лично у меня он начал крутить просто прекрасно, чего и вам желаю. Если есть вопросы — задавайте на форуме в клубе любителей ваз классики! Удачи всем и поменьше поломок.
