Как устроена коробка-автомат с гидротрансформатором — ДРАЙВ
Не падайте в обморок, ничего сложного здесь нет. Сейчас всё растолкуем. Но сначала давайте определимся с терминологией. Дело в том, что многие по ошибке автоматической коробкой передач называют два агрегата, соединённых воедино: собственно саму коробку и гидротрансформатор.
Гидротрансформатор состоит из двух лопастных машин — центробежного насоса и центростремительной турбины. Между ними расположен направляющий аппарат — реактор. Насосное колесо жёстко связано с коленчатым валом двигателя, турбинное — с валом коробки передач. Реактор же, в зависимости от режима работы, может свободно вращаться, а может быть заблокирован при помощи обгонной муфты.
Полезная энергия в гидротрансформаторной трансмиссии расходуется на перелопачивание (и нагрев) масла гидротрансформатором. Также немало энергии «жрёт» насос, который создаёт рабочее давление в управляющих магистралях.
Гидротрансформатор является идеальным демпфером крутильных колебаний и способен гасить сильные толчки, которые передаются от двигателя на трансмиссию и наоборот. Это, кстати, очень благоприятно сказывается на ресурсе двигателя, трансмиссии и ходовой части. Но хлопот гидротрансформатор тоже может принести массу. Например, он не позволяет завести автомобиль с «толкача».
Передача крутящего момента от двигателя к коробке передач осуществляется потоками рабочей жидкости (масла), которая отбрасывается лопатками насосного колеса на лопасти колеса турбинного. Между насосным колесом и турбиной обеспечены минимальные зазоры, а их лопастям придана специальная геометрия, которая формирует непрерывный круг циркуляции рабочей жидкости. Так что получается, что жёсткая связь между двигателем и трансмиссией отсутствует. Это обеспечивает работу двигателя и остановку автомобиля с включённой передачей, а также способствует плавности передачи тягового усилия.
Схема устройства гидротрансформатора
Масло в гидротрансформаторе двигается по такой вот замысловатой траектории. Чтобы увеличить скорость и повысить крутящий момент на турбинном колесе, реактор блокируется. Правда, при этом КПД передачи несколько снижается.
Надо сказать, что по описанной выше схеме работает гидромуфта, которая просто передаёт крутящий момент, не трансформируя его величину. Чтобы изменять момент, в конструкцию гидротрансформатора введён реактор. Это такое же колесо с лопатками, но оно, имея связь с картером (корпусом) коробки передач, не вращается (заметим, до определённого момента). Лопатки реактора расположены на пути, по которому масло возвращается из турбины в насос, и они имеют особый профиль. Когда реактор неподвижен (гидротрансформаторный режим), он увеличивает скорость потока рабочей жидкости, циркулирующей между колёсами. Чем выше скорость движения масла, тем выше его кинетическая энергия, тем она большее оказывает воздействие на турбинное колесо.
Гидротрансформатор ZF и многодисковое сцепление Sachs, блокирующее насосное и турбинное колёса.
Представьте себе стандартную ситуацию — передача в коробке уже включена, а мы стоим на месте и жмём себе на педаль тормоза! Что происходит в этом случае? Турбинное колесо находится в неподвижном состоянии, а момент на нём в полтора-два раза выше (в зависимости от конструкции) того, что развивает двигатель на этих оборотах. Кстати, момент на выходном валу гидротрансформатора будет тем больше, чем будут выше обороты двигателя. Стоит отпустить педаль тормоза, и автомобиль тронется. Разгон будет продолжаться до тех пор, пока момент на колёсах не сравняется с моментом сопротивления движению машины.
Алюминиевый селектор управления автоматической трансмиссией BMW X5.Когда турбинное колесо приближается по оборотам к скорости вращения насосного колеса, реакторное колесо освобождается и начинает вращаться вместе с двумя «напарниками».
В этом случае говорят, что гидротрансформатор перешёл в режим гидромуфты. Так снижаются потери, и увеличивается КПД гидротрансформатора.
А поскольку в некоторых случаях надобность в преобразовании крутящего момента и скорости отпадает, в определённые моменты гидротрансформатор и вовсе может быть заблокирован при помощи фрикционного сцепления. Этот режим помогает довести КПД передачи практически до единицы, проскальзывание между лопаточными колёсами в этом случае исключено по определению.
Но представьте себе такую ситуацию. Вы едете по прямой с постоянной скоростью и вдруг начинаете подниматься в горку. Скорость автомобиля начнёт падать, а нагрузка на ведущие колёса увеличится. На это изменение тут же отреагирует гидротрансформатор. Как только станет уменьшаться частота вращения турбины, реакторное колесо начнёт автоматически затормаживаться, в результате скорость циркуляции рабочей жидкости возрастёт, что автоматически приведёт к увеличению крутящего момента, который будет передаваться на вал от турбинного колеса (читай на колёса).
В некоторых случаях увеличившегося момента хватит для того, чтобы преодолеть подъём без перехода на низшую передачу.
Поскольку гидротрансформатор не может преобразовывать скорость вращения и передаваемый крутящий момент в широких пределах, к нему присоединяют многоступенчатую коробку передач, которая, вдобавок ко всему, способна обеспечить и реверсивное вращение (иными словами — задний ход). Те коробки, которые работают в паре с гидротрансформаторами, обычно включают в себя ряд планетарных передач и имеют много общего с привычными нам «ручными» коробками.
Когда передача работает в режиме повышения частоты, двигатель вращает водило. Выходной вал передачи при этом соединён с солнечной шестернёй, в это время кольцевая шестерня зафиксирована.Если кольцевую шестерню отпустить и в это время при помощи фрикциона её зафиксировать относительно водила, передача получится прямой.Передача получается понижающей в том случае, когда движок приводит в действие солнечную шестерню, и при этом водило зафиксировано.
В механической коробке шестерни находятся в постоянном зацеплении, при этом ведомые — свободно вращаются на вторичном валу. Включая какую-либо передачу, мы механически блокируем соответствующую шестерню на ведомом валу. Работа автоматической коробки передач построена на таком же принципе. Но планетарные передачи (или редукторы) имеют некоторые интересные особенности. Они включают в себя несколько элементов: водило, сателлиты, солнечную и кольцевую шестерни.
Планетарная передача
Приводя во вращение одни элементы и фиксируя другие, такие редукторы позволяют менять передаточные отношения, то есть скорость вращения и передаваемое через планетарную передачу усилие. Приводятся планетарные передачи от выходного вала гидротрансформатора, а их соответствующие элементы фиксируются при помощи фрикционных лент или фрикционных пакетов (в механической коробке эту роль играют синхронизаторы и блокирующие муфты).
Планетарные передачи. Водило (1), сателлиты (2), шлицы солнечной шестерни (3).
Включается передача следующим образом. На фрикцион давит гидравлический толкатель, который в свою очередь приводится в действие давлением рабочей жидкости, той самой, что используется в гидротрансформаторе. Давление это создаётся специальным насосом, а распределяется оно между соответствующими фрикционами передач под неусыпным контролем электроники при помощи специальной системы электромагнитных клапанов — соленоидов в соответствии с алгоритмом работы коробки.
Пакеты фрикционов состоят из нескольких колец — неподвижных и подвижных. Они свободно вращаются друг относительно друга до тех пор, пока не возникнет необходимость включить передачу. Гидравлический толкатель зажмёт фрикционы тогда, когда в соответствующей магистрали будет создано рабочее давление. Подвижные элементы фрикциона, жёстко связанные, например, с водилом планетарной передачи, будут застопорены, водило остановится, передача включится.
Существенное отличие АКПП от обычных механических коробок заключается в том, что передачи в них переключаются практически без разрыва потока мощности. Одна выключилась, другая почти в тот же момент включилась. Сильные рывки при переключениях практически исключены, поскольку их гасит уже упомянутый выше гидротрансформатор. Хотя, надо отметить, современные коробки со спортивной настройкой не могут похвастать плавной работой. Толчки при их работе обусловлены более быстрой сменой передач: такой расклад позволяет отыграть некоторое количество времени при разгоне, но приводит к ускоренному износу фрикционов. На трансмиссии и ходовой части в целом это тоже сказывается не лучшим образом.
Автоматическая трансмиссия Audi Q7
В автоматических трансмиссиях первого поколения системы управления были целиком гидравлическими. В дальнейшем гидравлику оставили только в качестве исполнительной части системы управления, задавать же алгоритм работы стала электроника. Благодаря ей возможно реализовывать различные алгоритмы работы коробки — режим резкого ускорения, спортивный, экономичный, зимний…
Одна из последних разработок компании ZF — восьмиступенчатая гидромеханическая коробка передач. Как сообщают сами создатели, коробка позволяет экономить до 6% топлива по сравнению с аналогичными шестиступенчатым «автоматом» и 14% по сравнению с пятиступенчатым. Всё логично, большое количество передач позволяет увеличить время, при котором двигатель работает в наиболее «эффективном» режиме и удельный расход топлива минимален. Теряется время на лишние переключения? Совсем немного.
В спортивном режиме, например, тяга двигателя используется на все сто процентов. Включение каждой последующей передачи происходит при частотах коленчатого вала, близких к частотам, на которых развивается максимальный крутящий момент. При дальнейшем ускорении частота вращения коленчатого вала доводится до максимальных значений, при которых двигатель развивает максимальную мощность.
И так далее. Автомобиль в этом случае развивает значительно большие ускорения по сравнению с теми, что осуществляются при работе «экономичной» или «нормальной» программ.
Управляющие клапаны гидравлического блока управления.
На большинстве современных автомобилей с автоматической трансмиссией те или иные алгоритмы управления активизируются в зависимости от манеры вождения. Электроника адаптирует работу тандема двигатель-трансмиссия самостоятельно. Компьютер, анализируя информацию от многочисленных датчиков, принимает решение о переключении передач в те или иные моменты, в зависимости от требуемого характера переключений. Если манера движения размеренная и плавная, контроллер делает соответствующие поправки, при которых двигатель не выводится на мощностные режимы работы, что положительно сказывается на расходе топлива. Как только водитель «занервничал» и начал чаще и резче нажимать на педаль газа, искусственный интеллект тут же понимает, что ускорения и разгоны нужно производить резвее, и силовой агрегат сразу же начнёт работать по «спортивной» программе.
Если же водитель станет педалировать плавно, «умная» электроника переведёт коробку и двигатель в штатный режим работы.
Шестиступенчатая трансмиссия полноприводной Audi A8
Всё большее количество автомобилей оснащается коробками, в которых наряду с автоматическим предусмотрен и полуавтоматический режим управления. Здесь команды на переключение передач даёт водитель, а сами переключения обеспечивает система управления. Но это совсем не означает, что электроника позволит вам сильно разгуляться. Часто скорость перехода с одной передачи на другую в этом режиме увеличивают, но многие производители, заботясь о ресурсе силового агрегата, время переключений оставляют таким же, как в автоматическом режиме. Машиностроители называют эти системы по-разному — Autostick, Steptronic, Tiptronic.
Американцы любят устанавливать селектор автоматической трансмиссии на рулевую колонку. Европейцы и японцы ставят их на центральный тоннель.
Кстати, с недавних пор некоторые АКПП можно тюнинговать. А возможно это стало благодаря перепрограммированию блоков управления двигателем и коробки. В угоду скорости разгона в программе управления АКПП меняют моменты перехода с передачи на передачу и существенно сокращают время переключений.
На новом Mitsubishi Lancer управлять коробкой в ручном режиме можно и при помощи селектора, и посредством удобных магниевых подрулевых переключателей.
Электроника из года в год становится всё умнее. Компьютеры научили анализировать степень износа фрикционов и генерировать соответствующее давление, необходимое для включения каждой муфты. Регистрируя давление, можно прогнозировать степень износа фрикционных дисков, а следовательно, и коробки в целом. Блок управления постоянно контролирует исправность системы, записывая в свою память коды неисправностей тех элементов, в которых происходили сбои в процессе работы.
Четырёхступенчатая коробка и гидротрансформатор Hydra-Matic 2002 4T65-E (M76) концерна GM в составе силового агрегата устанавливаются на автомобиле поперечно.
В некоторых форс-мажорных случаях блок управления начинает работать по обходной программе. Обычно в аварийном режиме в коробке передач запрещаются все переключения, и включается какая-либо одна передача, как правило, — вторая или третья. Эксплуатировать, в этом случае автомобиль не рекомендуется (да и не получится), но доехать своим ходом до мастерской программа поможет.
Все типы коробок способны доставлять радость владельцам автомобилей своей службой при пробеге в 200 тысяч километров с лишним. Но есть одно «но» — безотказная работа возможна при правильной эксплуатации и регулярном квалифицированном ТО.
Режимы автоматической трансмиссии
«P» — parking. В этом режиме все передачи выключены, выходной вал КПП и «ветка» трансмиссии, связанная с ведущими колёсами, заторможены блокирующим механизмом коробки. При работающем двигателе ограничитель частоты вращения коленчатого вала срабатывает гораздо раньше, чем при разгоне. Такая «защита от дурака» не позволяет «перекручивать» мотор и без толку перелопачивать трансмиссионную жидкость.
«R» — reverse, по-русски — задний ход.
«N» — нейтраль. В этом режиме двигатель и ведущие колёса не связаны. Автомобиль может двигаться накатом, его можно также буксировать без вывешивания ведущей оси.
Режим «D» или «Drive» разрешает движение. В этом режиме смена передач осуществляется автоматически.
«S», «Sport», «PWR», «Power» или «Shift» — спортивный режим. Самый динамичный и самый расточительный. При разгонах двигатель «загоняется» в режим максимальной мощности. Скорость перехода с одной передачи на другую (в зависимости от конструкции и программы) может быть увеличена. Двигатель в этом случае всегда находится в тонусе, как правило, работая на оборотах, которые не ниже тех, на которых развивается максимальный крутящий момент. Забудьте об экономичности.
«Kick-down» — режим, в котором осуществляется переход на пониженную передачу для осуществления интенсивного ускорения, например, при обгоне.
Резкий подхват происходит за счёт того что двигатель выводится в режим максимальной отдачи, и за счёт большего передаточного отношения понижающей передачи. Чтобы трансмиссия перешла в этот режим, по педали газа нужно хорошенько топнуть. В трансмиссиях более старшего поколения для срабатывания «кикдауна» нужно было обязательно нажать педаль газа, что называется, «в пол» до характерного щелчка.
При работе в режиме «Overdrive» или «O/D» повышающая передача будет включаться чаще, переводя двигатель на пониженные обороты. «Овердрайв» обеспечивает экономичное передвижение, но его активация может привести к существенной потере в динамике.
«Norm» реализует наиболее сбалансированный режим движения. Переключения на повышающие передачи, как правило, происходят по достижении средних оборотов и на оборотах несколько выше средних.
Если поставить селектор напротив «1» (L, Low), «2» или «3», ваша коробка не будет переходить выше выбранной передачи.
Режимы востребованы в тяжёлых дорожных условиях, например, при движении по горным дорогам, при буксировке прицепа или другого автомобиля. В этом случае двигатель может работать в области средних и высоких нагрузок без перехода на повышающую передачу.
«W», «Winter», «Snow» — так называемый «зимний» режим работы АКПП. В целях предотвращения пробуксовки ведущих колёс трогание с места осуществляется со второй передачи. Дабы не спровоцировать лишние проскальзывания, переход с одной передачи на другую в этом случае тоже может осуществляться более мягко и при более низких оборотах. Разгон при этом может быть не слишком динамичным.
Наличие значков «+» и «-» определяет совсем не полюсность, а возможность ручного переключения передач. Разные производители «перемешивать» передачи позволяют по-разному: селектором управления АКПП, кнопками на руле или подрулевыми переключателями… В этом режиме электроника не позволит перейти на те передачи, которые, по её мнению, неуместны в данный момент.
При работе со знаками «сложения» и «вычитания» скорость смены ступеней не будет выше той, что определена программой в режиме «Sport». Достоинство ручного режима — возможность действовать на опережение.
Коробка передач автомат: обозначения | Расшифровка букв АКППП
Когда приходит время обучение вождению, то перед многими учениками встает вопрос, на какой коробке-автомат учиться ездить. Есть АКПП и МКПП. Так что это за буквы? АКПП — что это такое, не совсем понятно. Это ни что иное, как возможность управления автомобилем в режиме автоматики. Водителю остается только научиться расшифровывать обозначения на коробке автомат, которые находятся на панели у рычага переключения режимов. Сегодня мы подробно разберем, что означают буквы на коробке автомат.
Что такое коробка автомат
Коробка-автомат, по сути является трансмиссией. АКПП расшифровка аббревиатуры следующая — Автоматическая Коробка Переключения Передач. Переключает скоростные режимы (повышение и понижение скорости) без участия водителя.
Человеку за рулем остается только задавать направление и пользоваться педалями газ, тормоз (педаль сцепления отсутствует), ну и рулить.
Сцепление выполняется самой коробкой. Подходящий момент для смены скорости АКП тоже подбирает сама. Передачи переключаются без рывков, плавно. Управление автотранспортным средством значительно упрощается, в отличие от механики, которой полностью управляет водитель. МКПП расшифровка — Механическая Коробка Переключения Передач. Вариант КПП расшифровка – Коробка Переключения Передач. Переключение выполняется механическим приводом.
Режимы АКПП
В коробке-автомат, как и в механике несколько ступеней скоростей. Рычагом переключаются функциональные возможности – режимы. Как КПП расшифровывается уже выяснили, рассмотрим теперь режимы и их буквенные обозначения:
- N (Neutral) – нейтралка. Положение без скоростей. Режим используется при буксировке машины, например. Некоторые водители во время стояния в пробках ставят рычаг в нейтральное положение, потому что длительное время держать ногу на педали тормоза не совсем удобно;
- D(Drive) или A (Automat) – движение.
Переводя рычаг в этот режим, водитель начинает движение, машина трогается с места и ему останется только рулить и нажимать на педали; - R (Revers) – задняя передача. Позиция применяется для движения автомобиля задним ходом. Включается только после полной остановки. Во время движения переводить рычаг в режим D категорически запрещено;
- P (Parking) – остановка. После прекращения движения, рычаг ставится в положение Р. Это гарантия того, что машина не покатится, потому что режим блокирует колеса. Запрещено включать во время движения. В большинстве моделей двигатель не заведется, если рычаг не поставлен в режим Р;
- M (Manual) – ручное управление. Водитель может сам переключать передачи пользуясь кнопками «+», «-», находящимися на рычаге, либо на руле. В разных моделях по-разному;
- L (Low) или l; 1; 1L – медленно. В этой позиции машина будет двигаться только на первой передаче. Применяется также на скользкой дороге, крутом спуске-подъеме либо для торможения двигателем;
- L2, 2L или просто 2 – в этом режиме езда будет ограничена второй скоростью и выше не переключится;
- D3 или цифра 3 – движение не выше третьей скорости;
- D4 или 4 – машина будет переключаться до четвертой передачи. На 5 и 6 не перейдет;
- OD (Over Drive) – повышенная передача. Режим включается кнопкой на скорости не ниже 75км/ч. Обеспечивая на трассе стабильную езду, экономит топливо;
- KD (Kick Down) – пониженная передача. Включается сама если выжать газ до упора. Помогает быстро набрать скорость;
- B (Block) – блокировка дифференциала. Встречается на авто с полным приводом и джипах. Используется при движении на пересеченной местности, бездорожью;
- S (Sport) – спортивный. Режим использует мощность двигателя на всю катушку. В этом положении становится возможно резко разогнать машину. Топлива сжигается больше чем обычно;
- E – экономия. Наоборот топливо расходуется бережливо, потому что позиция обеспечивает плавность движения;
- W (Winter) или снежинка – зимний. При включенном положении исключается пробуксовка на льду. Машина трогается на 3-4 скорости, переключая их потом на меньших оборотах и выравнивая перепад ускорения. Летом использовать нельзя, во избежание перегрева гидротрансформатора.
Переводя рычаг в этот режим, водитель начинает движение, машина трогается с места и ему останется только рулить и нажимать на педали;
На 5 и 6 не перейдет;
В разных моделях машин с коробкой передач автомат обозначения могут встречаться и другие. Всегда нужно внимательно изучать инструкции и руководства.
Как начать движение на коробке-автомат
Теория вождения такова. Движение на машине с КПП автомат начинается с:
- Сесть за руль и завести двигатель. На панели должны загореться индикаторы. Рычаг должен быть в положении Р или N. Подождать 10 секунд, включится бензонасос;
- Утопить и удерживать педаль тормоза;
- Перевести рычаг в позицию D.;
- Плавно отпускать педаль тормоза. Машина сразу начнет движение. Остается нажимать на газ.
Для заднего хода:
- Полностью остановиться. Нажать тормоз;
- Поставить рычаг в режим R;
- Отпуская тормоз начать движение.
Автоматика не терпит агрессивной езды. Рекомендуется ездить плавно. Электронике нужно время для переключения иначе двигатель будет быстрее изнашиваться. Ремонт автомата штука дорогая.
Как видите, управление автоматической коробкой передач простое, приятное и безопасное. Для езды нужно запомнить буквенные обозначения режимов, тщательно изучить руководство пользования машиной с АКПП и – в путь.
Как пользоваться коробкой-автомат (АКПП) инструкция + видео
В этой статье мы вам расскажем о том, как правильно пользоваться коробкой-автомат (АКПП). Не смотря на то, что управлять автомобилем, оснащенным коробкой-автомат, намного проще, чем пользоваться механической коробкой переключения передач, у АКПП также есть свои особенности и секреты.
О том, в чем отличие между разными видами коробок передач и какая трансмиссия лучше, мнений масса. А вот об особенностях управления и эксплуатации автомобилей с коробками-автомат нам хотелось бы раскрыть вопрос шире. Видео-инструкция, как правильно пользоваться АКПП, находится в конце статьи.
Возможно вам также будут интересны следующие материалы:
- Что лучше: механика или коробка-автомат?
- Какая АКПП лучше: робот, гидротрансформатор или вариатор?
- Инструкция по замене масла в коробке-автомат своими руками.
Достоинства и недостатки коробки-автомат
Безусловно, пользоваться коробкой-автомат намного проще, чем механической КПП. Но стоит помнить, что у автоматических коробок есть не только достоинства, но и некоторые недостатки.
- При управлении автомобилем с коробкой-автомат в городских условиях, пользоваться машиной гораздо удобнее, чем авто с «механикой». Однако при этом и расход топлива будет заметно выше (смотрите наши рекомендации, как уменьшить расход топлива).
- А вот на трассе гидротрансформатор в АКПП обычно блокируется, и поведение машины с коробкой-автомат практически не отличается от поведения автомобиля с МКПП.
- На бездорожье с коробкой-автомат труднее забуксовать, чем с механикой, но вытащить такую застрявшую машину “в раскачку” не получится.
- На скользкой дороге тронуться без пробуксовки на автомобиле с автоматом легче, к тому же уменьшается вероятность срыва в занос передней оси. Но вытаскивать авто из заноса при этом труднее.
- Буксировать автомобиль, оснащенный коробкой-автомат, с неработающим двигателем можно со скоростью не более 50 км/ч и на расстояние не более 50 км (поскольку масляный насос при этом не работает и смазка не поступает к некоторым подшипникам).
- Даже не пытайтесь завести авто с коробкой-автомат “с толкача”, поскольку АКПП будет на нейтрали независимо от положения селектора (неподвижный масляный насос не может создавать давление для сжатия фрикционов и включения какой-либо передачи).
Как правильно пользоваться коробкой-автомат
Пользоваться коробкой-автомат, на самом деле, очень просто:
- Нажимаете правой ногой педаль тормоза,
- Выбираете ручкой селектора АКПП нужный режим,
- Отпускаете педаль тормоза и (о чудо!) машина трогается с места.
Для ускорения пользуйтесь педалью акселератора (педаль «газа»), для остановки автомобиля — педалью тормоза. После остановки машины необходимо переключить селектор коробки-автомат в положение P или N.
Все! Вы научились пользоваться АКПП (подробнее смотрите на видео в конце статьи).

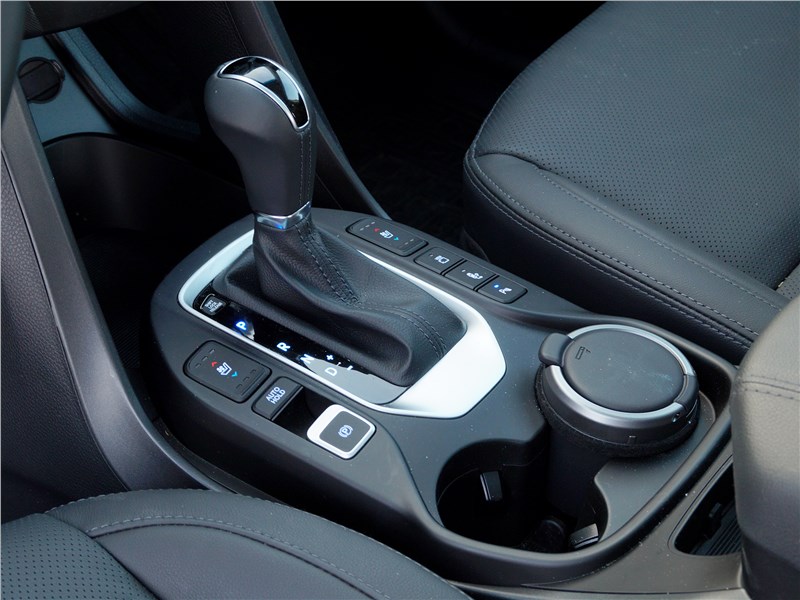

Что означают буквы на селекторе АКПП
Селектор автоматической коробки передач может переключаться в несколько положений (режимы работы АКПП):
- Движение (Drive) обозначается буквой D и служит для движения вперед.
- Нейтраль (N) отсоединяет гидротрансформатор от трансмиссии.
- Парковка (P) аналогично нейтрали, но при нем выходной вал коробки стопорится, поэтому включать его можно только на неподвижном автомобиле, иначе стопор легко сломать.
- Задний ход (R) в особых комментариях не нуждается.
- Положения селектора, обозначенные цифрами (1, 2, 3), не позволяют АКПП переключаться выше соответствующей передачи.
- Некоторые автоматические коробки передач имеют “Зимний” режим (обозначается буквой W или снежинкой) для езды по скользким дорогам.
- Может присутствовать и “Спортивный” режим (S), при котором переход на высшую передачу осуществляется при более высоких оборотах, обеспечивая автомобилю интенсивный разгон.
Видео-инструкция, как правильно пользоваться коробкой-автомат
не повторяйте этих ошибок! — журнал За рулем
Испортить автоматическую коробку передач можно двумя основными способами — неправильно обслуживать и неправильно эксплуатировать. «За рулем» знает, как избежать неприятностей.
Автоматические коробки передач становятся все более и более популярными среди россиян. Агрегат считается достаточно надежным, но недостатки обслуживания и особенно неправильная эксплуатация довольно быстро могут вывести такую коробку передач из строя. Речь дальше пойдет в основном о классических гидромеханических автоматах.
У вариаторов присутствуют некоторые особенности, но в целом очень много общего. А вот роботы с одним и двумя сцеплениями — это отдельный мир, который мы сегодня рассматривать не будем.
Неправильное обслуживание
Материалы по теме
1. Несвоевременная замена рабочей жидкостиХотя часть производителей автомобилей с целью снижения стоимости владения не требуют замены жидкости в автомате, на самом деле это крайне необходимая процедура. Недаром сами производители коробок рекомендуют менять смазку не реже, чем через 60 тыс. км пробега. Масло утрачивает свойства, меняется его вязкость, растет количество продуктов износа, забиваются фильтры — все это негативно влияет на ресурс автомата.
2. Контроль за уровнем жидкости в АКП
Конечно, АКП — это не двигатель, «нормального угара» жидкости у нее не должно быть, но на немолодых коробках уровень масла может быть низким как из-за негерметичности уплотнений, так и вследствие неправильной оценки уровня при замене жидкости.
Обратите внимание, что перелив так же опасен, как и недолив: высокий уровень вызывает вспенивание жидкости и сбои в работе гидроблока.
Трансмиссионная жидкость и обеспечивает передачу момента, и смазывает, и охлаждает, и создает нужное давление в исполнительных механизмах.
3. Смешивание несовместимых жидкостей или использование нерекомендованной жидкости
В случае с коробками передач доливать можно только совместимые жидкости. Если дело дойдет до замены и вы попытаетесь залить что-то неправильное, то смешивание жидкостей произойдет в пропорции один к одному, потому что очень большая часть старой жидкости останется в коробке и гидротрансформаторе. И все это даст осадок, коагулирует… Вам это надо?
Следите за совместимостью жидкостей для АКП.Следите за совместимостью жидкостей для АКП.
4. Чистота радиатора АКП
Некоторые коробки передач настолько нагружены, что не могут обходиться без дополнительного радиатора охлаждения для рабочей жидкости. Залепленный грязью радиатор приводит к перегреву и быстрой деградации жидкости вплоть до полной потери ее рабочих свойств.
5. Излишнее увлечение защитой моторного отсека
Защита силового агрегата, если она имеет неудачную конструкцию, может не только предотвратить неприятности от дорожных неровностей, но и лишить АКП обдува во время движения, что непременно приведет к перегреву.
Неправильная эксплуатация
1. Неправильная парковка
Если автомобиль постоянно парковать на большом уклоне, то жертвой масляного голодания после запуска может стать не только двигатель, но и коробка передач.
Жидкость плохо подводится к заборнику насоса коробки. Ситуация усугубляется зимой, когда жидкость густеет под влиянием низких температур.Жидкость плохо подводится к заборнику насоса коробки.
Ситуация усугубляется зимой, когда жидкость густеет под влиянием низких температур.
А еще важно при парковке на уклоне пользоваться ручным тормозом. Замечали, что если этого не сделать, бывает очень трудно перевести селектор АКП из положения «паркинг» в любое другое? Фиксатор в коробке закусывает всей силой скатывания автомобиля с уклона, вытягивается тросик привода управления коробкой — и здравствуй, проблемы с электрикой, вроде невключения фонарей заднего хода и несрабатывающего стартера.
При парковке на склоне обязательно используйте ручник. Причем стояночный тормоз затягивайте раньше, чем переведете селектор автомата в положение «паркинг».При парковке на склоне обязательно используйте ручник. Причем стояночный тормоз затягивайте раньше, чем переведете селектор автомата в положение «паркинг».
2. С места в карьер
Некоторые модели автоматических коробок передач более чувствительны к нагрузкам в непрогретом состоянии, чем даже двигатели.
Недопустимо сильно нагружать автомат до прогрева рабочей жидкости: выдавить может не только сальники, но и уплотнения в гидроблоке.
3. Пуск двигателя с буксира
Если попытаетесь завести машину с автоматом, что называется, «с толкача», разогнав машину в положении селектора N, а затем включив D, то с большой долей вероятности погубите коробку. Ведь в этот момент первичный вал не вращается, насос не создал давления масла. В результате все пойдет самым нерасчетным образом. Неизвестно, как включатся соленоиды, куда направится жидкость, какие фрикционы сработают…
Масляный насос автомата приводится цепью от первичного вала.Масляный насос автомата приводится цепью от первичного вала.
4. Нарушение правил буксировки
Еще со времен первой волны подержанных автомобилей, хлынувшей в нашу страну в самом начале 90-х, было известно правило буксировки автомобилей с автоматическими коробками передач «50 на 50». То есть скорость при буксировке выбираем не выше 50 км/ч и едем не дальше чем на 50 км.
Иначе из-за отсутствия смазки (насос-то не вращается) возможны задиры на трущихся поверхностях. Но, как и все в нашем мире, АКП становятся все более одноразовыми, так что правило смещается в сторону «30 на 30», а то и полного запрета буксировки. Все чаще производитель допускает только погрузку неисправной машины с автоматом на эвакуатор…
До мастерской машина, может, и доедет, но к неисправности двигателя добавится дефект АКП.
5. «Паркинг» в движении
Если передвинуть селектор в положение Р, когда автомобиль движется, можно сломать фиксатор положения «паркинг». Или, по крайней мере, стальная стружка от работы зуба фиксатора по шестерне блокировки пойдет в полость коробки.
Фиксатор «паркинга» коробки передач DP2. Выглядит массивно, но при щелканье «собачки» по шестерне появится крупная стружка…Фиксатор «паркинга» коробки передач DP2.
Выглядит массивно, но при щелканье «собачки» по шестерне появится крупная стружка…
6. Длительное буксование в грязи
Длительные пробуксовки, когда автомобиль десятки минут не может вырваться из грязевого, песчаного или снегового плена, приведут к перегреву жидкости, подгоранию фрикционов и переходу коробки в аварийный режим. Крайне вредно, если вы при этом попытаетесь выехать враскачку, быстро переводя селектор из D в R и наоборот. Этот прием, пришедший из мира механических коробок передач, быстро угробит ваш автомат. Нужно обеспечивать паузу между переключениями, но тогда и раскачки не видать.
Буксовать в грязи — верный способ вывести автоматическую коробку передач из строя.Буксовать в грязи — верный способ вывести автоматическую коробку передач из строя.
7. Использование коробки передач на пределе крутящего момента
Буксировка тяжелого прицепа — это еще цветочки по сравнению с буксировкой другого автомобиля. Еще более пагубным для здоровья АКП может быть только вытягивание из грязи/снега застрявшего автомобиля.
8. Спортивные наклонности
Дрифт на автомобиле с АКП — прямой путь отправить коробку передач на свалку. Некоторые водители-«спортсмены» любят также зажать педаль тормоза в режиме D, наращивая одновременно обороты двигателя. Затем, отпустив тормоз, резко сорваться с места под дым, идущий из-под колес. Удачи вам, ребята!
Жизнь АКП в таких условиях измеряется минутами.Жизнь АКП в таких условиях измеряется минутами.
9. Механическое повреждение
При езде по буеракам на неподготовленном автомобиле повредить картер АКП проще, чем корпус механической коробки передач. При этом даже небольшая вмятина на поддоне может привести к перебоям в подаче жидкости. Исход понятен?
Комментарий специалиста
Ведущий специалист фирмы по ремонту автоматических коробок передач ООО «ТАХО-ТРАНСМИШНС» Роман Ковтун.Ведущий специалист фирмы по ремонту автоматических коробок передач ООО «ТАХО-ТРАНСМИШНС» Роман Ковтун.
Если вы хотите долго и успешно эксплуатировать автомобиль с автоматической гидромеханической коробкой передач, то вам необходимо соблюдать три самых главных условия:1.
Своевременно менять масло в АКП, причем в тяжелых условиях эксплуатации даже чаще, чем предписано.
2. Следить за уровнем рабочей жидкости. Проверять его перед дальними путешествиями и смотреть, нет ли пятен под автомобилем.
3. Понимать, что классический автомат не любит спортивной езды.
Выводы
Автоматическая коробка передач незаменима в современном мегаполисе, да и в других условиях эксплуатации помогает водителю. Но, будучи сложным устройством, она нуждается в заботливом отношении — правильном обслуживании и эксплуатации. Тогда она долго сможет радовать владельца плавными переключениями и спорой работой.
Выбор коробки передач. Что лучше, механика, автомат, вариатор или робот? / Полезные статьи / Атлант М
Механическую коробку передач выбрать, или автоматическую? А если автоматическую, то обычный автомат, «робот», или вариатор? Такие вопросы очень популярны в среде автолюбителей при выборе будь-то нового, будь-то подержанного автомобиля.
Интернет заполнен на тему коробок передач, причем как полезной информацией, так и информационным «хламом». Отличить полезное от хлама может только профессионал в теме. Такой у него, у Интернета, недостаток. Поэтому я решил написать немножко строк про все эти механики, автоматы, роботы и вариаторы, причем, не погружаясь «в гайки», чтобы любой читатель, вне зависимости от уровня технической грамотности, смог понять, о чем идет речь, и что ему, ЛИЧНО, будет лучше.
Механическая коробка передач
Начнем с «механики». В случае механической коробки передач, под капотом имеем двигатель, «черный ящик» коробки, со всеми её валами, шестеренками, синхронизаторами и включающими муфтами. А между двигателем и коробкой узел сцепления. На педаль сцепления нажали – двигатель и коробку полностью разъединили. Пока вы удерживаете педаль сцепления нажатой, силовой агрегат и коробка передач ничем не связаны и вы можете включить любую передачу, исходя из условий движения. Вот это и является основным плюсом «механики», особенно для «продвинутого» водителя, который знает и умеет применять приемы активного управления автомобилем. Например, в случае переднеприводного авто, «упереться» двигателем в колеса передней оси перед маневром. А в случае заднего привода, «довинтить» машину в вираж, перейти на более крутую траекторию. Но как часто случается, недостатки являются продолжением достоинств. Активно «драйвануть», конечно, это приятно, а вот орудовать педалью сцепления и рычагом переключения в бесконечных пробках мегаполисов – не самое приятное занятие. Вот это и есть минус.
Гидромеханическая автоматическая коробка передач, или «обычный автомат»
Чтобы не управлять коробкой «врукопашную», и не особо напрягаться ручками-ножками в плотном городском потоке, и придумана автоматическая коробка передач. Сначала появилась гидромеханическая АКП (автоматическая коробка передач). Для того, чтобы понять, как она работает, нужен… вентилятор (обычный, бытовой) и какая-нибудь детская вертушка-игрушка с винтом-пропеллером, похожим на вентиляторный. Включите вентилятор и поднесите к нему эту игрушку. Что произойдет? Пропеллер на игрушке тоже будет крутиться! Теперь представьте, что винт приводит в движение не электромотор вентилятора, а двигатель автомобиля. А второй винт находится на валу, уходящем в «черный ящик» с шестеренками, муфтами, и всем прочим. Оба этих винта заключены в герметичный корпус, заполненный специальной трансмиссионной жидкостью, который называется гидротрансформатором.
Для чего эти страсти? А для того, чтобы плавно трогаться, как можно плавнее переключать передачи безо всякого сцепления «от ноги» водителя, как в «механике» между двигателем и «черным ящиком» с шестеренками. Ведь для того, чтобы тронуться, нужно плавненько соединить мотор и «черный ящик» коробки. Вот гидротрансформатор, совершенно не теряя усилий от двигателя, это и делает. А жидкость нужна для того, чтобы через нее передавать вращательное движение. А то воздух, он не справится. Плотность воздуха мала для передачи энергии на таких скоростях вращения. Что же касается переключений передач, то они выполняются по команде блока управления, автоматически, в зависимости от условий движения. Раньше эти блоки были гидравлические, сейчас электронные.
В общем, всё в гидромеханической АКП, вроде, хорошо. Сама едет, сама переключается. Водителю остается только жать педали «газа» и тормоза, да селектор «автомата» щелкать между «Паркинг», «Драйв» и «Назад». Причем работает эта штука вполне надежно. Если не изображать из себя Шумахера на АКП, и соблюдать Регламент ТО, то и не ломается.
Но недостатки есть. Главные среди них – ощутимые моменты автоматических переключений диапазонов АКП в «черном ящике» с шестеренками, и более высокое потребление горючего, в сравнении с «механикой» при одинаковых силовых агрегатах. Потребность в большем комфорте, возраставшие цены на топливо и забота об экологии стимулировали инженеров подумать на тему автоматизации ещё раз.
«Вариатор». Вариаторная АКП
Чтобы понять, до чего додумались инженеры, представьте… велосипед. Педали, две звездочки, а между ними – цепь. На заднем колесе чуть более продвинутых моделей есть несколько звездочек, чтобы можно было передачи переключать. Переключил на большую звездочку – крутить педали легче и можно ехать в крутую горку, только чаще крутить педали приходится. Скорость велосипеда при этом падает, но это плата за высокую тягу. А если ехать по ровной местности, или с горы, то включил звездочку сзади поменьше – крутишь педали реже, а скорость велосипеда растет. Теперь представьте, что на велосипеде вместо цепной передачи стоит ременная. То есть, вместо цепи – ремень, вместо звездочек — шкивы, только вместо кучи звездочек на заднем колесе – ОДИН шкив, но его диаметр может… плавно изменяться.
Представили? Вот, перед вами, вариаторная автоматическая коробка передач! Один шкив – постоянного размера, второй – переменного и его диаметр меняется по команде блока управления, подстраиваясь под условия движения. А между ними – прочнейший «ремень», представляющий собой или многозвенную цепь, или составной, из металлических пластин. Плавное изменение диаметра одного из этих шкивов приводит к тому, что моменты переключений АКП не ощущаются вовсе. Ведь их попросту нет, этих моментов переключений. J Изумительно комфортная штука в работе, этот вариатор! Но и в нем не обошлось без недостатков, существенных и помельче.
«Вариаторы» недёшевы. Также они категорически не любят пробуксовок. Из-за того, что между «черным ящиком» со шкивами и ремнем приходится ставить все тот же гидротрансформатор (трогаться-то нужно!), а также из-за механического трения в «черном ящике», потери энергии достаточно велики, расход топлива, в с сравнении с «обычной» АКП, немногим меньше. А может быть и больше. А еще приходится с программами двигателя «поколдовать», чтобы он не гудел, как троллейбус на постоянных оборотах при разгонах. Ведь ступенчатого переключения передач – нет. Поэтому инженерам опять открылся простор для изысканий.
«Роботы». Роботизированные коробки передач
Чтобы преодолеть недостатки гидромеханических и вариаторных АКП, несколько конструкторских школ обратили свое внимание на… обычную механическую коробку. А что если заменить ножной привод сцепления электроприводом, рычаг переключения передач и тяги к «черному ящику» с шестеренками электрическими исполнительными механизмами, и управлять сцеплением и переключениями с помощью электронного блока, исходя из условий движения? Конечно, легко и скоро только сказка сказывается. Над программами управления для этого блока и надежностью электропривода инженерам пришлось крепко повозиться, но автоматизированные механические коробки передач, которые журналисты окрестили «роботизированными», или «роботами», пошли в серийное производство для автомобилей малых классов. Они представляют собой именно классическую «механику», в которой управление сцеплением и переключениями передач осуществляется электронным блоком.
Главное достоинство большинства «роботов» — высокая топливная экономичность, для чего они, прежде всего и создавались. Ведь компьютер с совершенной программой управления никогда не ошибается, никогда не сердится, не впадает в депрессию и никогда не устает, в отличие от водителей с разным опытом, мастерством и стойкостью к физическим и моральным нагрузкам. Поэтому автомобиль с «роботом» расходует меньше топлива, чем такое же авто с любой другой коробкой, включая «механику». А ещё такой «робот» дешевле любой другой АКП в покупке, при заказе нового авто. Вот так.
Но и тут без недостатков не обходится. Как ни старались инженеры оптимизировать моменты переключений, «клевки» автомобиля носом при буйных разгонах весьма ощутимы. Такие «роботы» для экономичной и спокойной езды, а не для «шумахера». Еще они не любят пробуксовок в агрегатах сцепления. Пришлось инженерам опять поднапрячься.
«Роботы» класса DSG от Volkswagen
Представьте себе автомобиль с шестиступенчатой механической коробкой передач. Представили? Только коробка эта не совсем обычна. Точнее, совсем не обычна. Она как бы состоит из ДВУХ агрегатов, причем 1-я, 3-я и 5-я передачи связаны с двигателем через один модуль сцепления, а 2-я, 4-я и 6-я – через другой. Получается что-то вроде «два в одном». А теперь представьте, что все управление – полностью автоматическое, электронное и электрическое. Причем, когда вы разгоняетесь, например, на 2-й передаче, блок управления УЖЕ ВКЛЮЧИЛ 3-ю, и только выжидает наилучший момент чтобы сделать моментальный «клац-клац» независимыми сцеплениями, чтобы «отпустить» вторую передачу и «врубить» заранее подготовленную 3-ю. Переключения в такой АКП занимают не просто доли секунды, а миллисекунды! Водитель и пассажиры этих переключений просто не замечают, и разгон плавен, и очень быстр. Например, в DSG, которую первым в мире поставил на конвейер концерн VOLKSWAGEN, моменты переключений занимают 7 миллисекунд. Это гораздо быстрее, чем вы мигаете глазами. Поэтому никаких рывков и толчков, как у «роботов» описанных выше, нет.
ГАРАНТИЯ НА DSG 7 SPEED увеличена до 5 лет или 150 000 км пробега:
Концерн VOLKSWAGEN AG, идя на встречу пожеланиям клиентов, с целью сохранения уверенности покупателей в автомобилях концерна, осуществляет за счет завода изготовителя бесплатный ремонт или замену узлов коробки передач DSG 7 DQ 200 в срок до 5 лет или до достижения 150 000 км пробега с момента передачи автомобиля первому покупателю. При обращении владельца автомобиля к официальным дилерам с претензией по работе DSG 7 DQ 200 бесплатно будут проводиться диагностика и при необходимости бесплатный ремонт в соответствии с актуальными техническими рекомендациями концерна.
Точно так же такие «роботизированные» коробки переключаются не только «вверх», но и вниз. Блок управления коробкой внимательно «наблюдает» за действиями водителя с помощью датчиков на педалях и рулевом механизме, и заранее подготавливает наилучшую передачу для целей водителя.
Если я скажу, что такие «роботы» класса VW DSG работают блестяще, то это не будет преувеличением, причем не только с точки зрения переключений передач. Их блоки управления тоже не «устают» и не «ошибаются», поэтому потребление топлива у автомобиля с DSG, особенно в городском цикле, меньше, чем с любой другой коробкой, включая «механику».
Что же касается недостатков, то их мало, но они, увы, есть: Высокая стоимость и неприемлемость пробуксовок в агрегатах сцепления (впрочем, какое сцепление это любит?).
Резюме:
Как видите, однозначно сказать, что лучше, и что хуже, нельзя. Каждому свое!
|
механика» или «робот» |
Если вы активный драйвер, понимаете толк в скоростном и маневренном управлении автомобилями |
|
традиционная гидромеханическая АКП |
Если вы выбираете внедорожник, хотите комфорта в городе, но и за город выбираетесь, причем, не только на шоссе |
|
простой «робот» |
Если вы спокойный водитель, ездите по городу, выбираете малый автомобиль и экономичность для вас очень важна – то более простой «робот» вас вполне устроит |
| «Вариатор» | этот тип коробки будет хорош для поклонников предельной плавности хода |
Вот такие варианты.
С Уважением, Денис Козлов (ДОК)
Ваш эксперт в выборе и обслуживании автомобиля
Вопросы по работе АКПП (FAQ)
Рассмотрим вопросы и ответы по работе автоматической коробки передач (FAQ). Что такое овердрайв и кик-даун, как пользоваться коробкой-автомат автомобиля.
Что означают символы положения
Рычаг выбора диапазона (РВД) имеет несколько положений, которые имеют буквенное и цифровое обозначение. Количество этих положений у разных моделей машин разные, но на всех автомобилях РВД обязательно имеет положения, обозначенные буквами «Р», «R» и «N».Позиция «P»
Выбирается при длительной стоянке автомобиля. В этом положении в АКПП выключены все элементы управления, а ее выходной вал заблокирован, поэтому движение невозможно. На этом режиме разрешен запуск двигателя.Позиция «R»
Задний ход. Перевод рычага в положение «R» во время движения может привести к выходу из строя коробки передач. В этом положение РВД запуск мотора невозможен.Позиция «N»
В трансмиссии выключены все элементы управления или включен только один. Механизм блокировки выходного вала выключен, т.е. автомобиль может свободно перемещаться. На этом режиме разрешен запуск двигателя.Для автомобилей, оборудованных четырехскоростными коробками передач, РВД диапазона имеет четыре положения движения вперед: «D», «3», «2» и «1» («L»). В случае установки рычага в одно из этих положений запуск мотора невозможен.
Диапазон «D»
Основной режим. Он обеспечивает автоматическое переключение с первой по четвертую передачу. В нормальных условиях движения используют именно его. «D 3» — разрешено движение на первых трех скоростях. Рекомендуется использовать при движении в условиях частых остановок.«D 2» — движение только на первой и второй передачах. Используют на горных дорогах. Переключение на третью и четвертую передачи запрещено.
«D 1» — разрешено движение только на первой передаче. Позволяет максимально реализовать режим торможения двигателем. Например, при движении на крутых спусках.
На некоторых авто разрешение на использование четвертой, повышающей, передачи осуществляется с помощью специальной кнопки «OD». Если она находится в утопленном состоянии и рычаг установлен в положение «D», то переключение на повышающую передачу разрешено. В противном случае включение четвертой повышающей передачи запрещено. Состояние системы в этом случае отражается с помощью индикатора «O/D OFF».
Overdrive означает повышающую передачу. Обозначается как «OD», «D» или D в кружочке. Повышающую передачу используют для экономичной езды на трассе.
Для чего нужен экономичный, спортивный и зимний режим
На большинстве машин с автоматической трансмиссией заложено несколько вариантов управления переключением передач. К ним относятся — экономичная, спортивная, зимняя.Экономичная программа
Программа настроена на обеспечение движения с минимальным расходом топлива. Движение носит плавный, спокойный характер.Спортивная программа
Программа настроена на максимальное использование мощности двигателя. Автомобиль развивает, по сравнению с экономичной программой, значительно большие ускорения.Для реализации экономичной или спортивной программы на приборной панели или рядом с рычагом расположена специальная кнопка или переключатель, которая может иметь обозначение «POWER», «S», «SPORT», «AUTO».
Зимняя программа
Электронные блоки управления имеют специальную программу трогания с места на скользкой дороге. Для активизации имеется специальная кнопка, которые имеют обозначения «WINTER», «W», «*». В случае ее действия возможны различные алгоритмы работы АКПП. Но во всех случаях трогание осуществляется со второй или с третьей передачи.Переключение рычага на ходу
Можно, но не во все положения. Категорически запрещается при движении вперед переводить рычаг в положения «Р» и «R». В оба положения рычаг можно переводить только при полной остановке машины. Нарушение этого правила может привести к поломке трансмиссии. Не рекомендуется во время движения переводить рычаг в положение «N», поскольку теряется связь колес с двигателем и резкое торможение может вызвать занос. А во все остальные положения можно спокойно переводить. В некоторых случаях это рекомендуется делать специально. Так перевод рычага из положения «3» в положение «2» увеличит эффективность торможения двигателем.Следует ли переводить рычаг в «N» при остановке? Имеет смысл только при длительных остановках в пробках в жаркую погоду, для снижения тепловыделения и предотвращения перегрева масла в коробке. В остальных случаях это делать не нужно.
Включить стояночный тормоз, если рычаг находится в «P»
Для надежной фиксации машины на относительно ровных участках — механизма блокировки выходного вала АКПП достаточно. Если автомобиль стоит на уклоне, то включение ручного тормоза обязательно. Причем первым необходимо затянуть ручной тормоз и только после установить рычаг в положение «Р». Так освобождаете от дополнительной нагрузки, связанной со стремлением автомобиля скатиться.Как буксировать машину с «автоматом»
В вопросе как правильно буксировать автомобиль с коробкой-автомат нет единого ответа. Для некоторых авто имеются жесткие ограничения. Автомобили с трехскоростной АКПП можно буксировать со скоростью 40 км/ч на расстояние 25 км, а с четырехскоростной – со скоростью 72 км/ч на расстояние до 160 км.В случае неисправной трансмиссии предпочтительнее эвакуатор. В коробке-автомат смазка осуществляется принудительно, т.е. масло подводится к каждой паре трения под давлением. Если трансмиссия неисправна, значит, нет уверенности в наличии смазки.
Буксировку осуществляйте при работающем двигателе и установке рычага в положение «N».
Надо ли прогревать коробку перед началом движения
В холодное время года, до начала движения не помешает немного прогреть масло. Необходимо переместить рычаг во все положения, задерживаясь в каждом из них на несколько секунд. Затем включите один из диапазонов движения, и несколько минут удерживайте автомобиль тормозом, двигатель при этом должен работать на холостых оборотах.В чем основные достоинства и недостатки
Автомобиль с АКПП оборудован системой пассивной безопасности, которая не позволяет завести двигатель в положениях РВД отличных от «P» и «N». А также предотвращает самопроизвольное движение автомобиля при стоянке на неровной площадке, т.к. извлечь ключ из замка зажигания можно только в положении РВД «P». К недостаткам следует отнести более низкий КПД, чем у механической коробок, что увеличивает расход топлива. Но современные автоматические трансмиссии в некоторых режимах движения позволяют добиться более высокой экономичности по сравнению с механическими КПП за счет поддержания оптимальных оборотов двигателя и «интеллектуального» управления блокировкой гидротрансформатора.Другой недостаток – худшие динамические показатели разгона автомобиля. Разница не столь велика и для основной массы водителей несущественна. Также автомобиль с АКПП нельзя завести иначе как с помощью стартера.
Что такое кик-даун
Если во время движения нажать до упора педаль газа, то в коробке передач произойдет переключение на одну или две передачи вниз. Этот режим рекомендуется использовать для резкого ускорения, что бывает полезным во время обгона.Обратное повышающее переключение может произойти только при достижении двигателем максимальных оборотов. Если отпустить педаль газа, то коробка передач перейдет в штатный режим работы.
Какие существуют методы проверки состояния АКПП
Во-первых, проверка уровня масла и его качества. Во-вторых, время включения передачи при перемещении рычага из «N» в «D» или «R» не должно существенно превышать 1 – 1.5 сек. О включении передачи можно судить по характерному толчку. При переключениях не должно быть «ударов», вибрации и посторонних шумов. Момент переключения не должен сопровождаться повышением оборотов двигателя. Опытный водитель по поведению машины на дороге может сделать предварительное заключение о состоянии коробки автомат.Как происходит поиск неисправности
Работой «электронных» АКПП управляет бортовой компьютер, который выполнен в виде отдельного устройства или совмещен с блоком управления. В него поступают сигналы различных датчиков, расположенных в АКПП и вне её. Он обрабатывает информацию и на основе анализа вырабатывает команды исполнительным устройствам. Так происходит управление работой автоматической коробкой передач.Компьютер выполняет также другую функцию – контроля и диагностики неисправностей. Для всех входных сигналов есть допустимые границы их изменения. Если какой-либо сигнал выходит за допустимые пределы, то компьютер записывает в память некоторую последовательность цифр – код (Diagnostic Trouble Code — DTC), соответствующий данной неисправности.
Для чтения кодов в памяти компьютера требуется специальное диагностическое оборудование – сканер. Сканер позволяет считывать и стирать коды, а также можно определить показания различных датчиков. Процедуру считывания и определения неисправностей по кодам часто называют компьютерной диагностикой.
В случае возникновения серьезных проблем система управления переходит в режим защиты АКПП. У аварийного режима есть разные названия: Limp In, Limp Home, Safe Mode. Алгоритмы работы системы управления в аварийном режиме во многом определяется моделью трансмиссии. В некоторых случаях система перестает отслеживать качество переключений, и они происходят с «ударами». В других случаях в коробке включается вторая или третья передача, и все переключения передач запрещены.
В некоторых автомобилях аварийный режим сопровождается миганием постоянной индикацией одного из сигналов: «Hold», «S», «Check AT», «OD OFF». Также сигналом бывает «Check Engine» или символ в виде контура двигателя. Если ни один из этих сигналов на панели не светиться, то это не означает отсутствие в памяти компьютера кодов неисправностей. Но если сигнал имеется, то есть коды в памяти компьютера.
Аварийный режим не предполагает эксплуатации машины, он служит только, чтобы добраться до сервиса и устранить неисправность. Если этого не сделать, то может получиться, что из-за незначительной, вовремя не устраненной неисправности, выходит из строя вся коробка.Что такое адаптивные трансмиссии
Этот термин больше относится к управляющей системе, а не к самой АКПП. Развитие «электронных» трансмиссий привело к появлению адаптивных коробок передач. Разрабатываемые алгоритмы управления становятся более интеллектуальными, что приводит к появлению новых характеристик. Бортовой компьютер следит за манерой водителя управлять автомобилем, подстраиваясь соответствующим образом под неё.В алгоритм работы заложен учет износа фрикционных элементов управления. Это повышает ресурс и экономичность коробки.
Что такое Autostick или Tiptronic
Это система управления работой АКПП. Помимо автоматического, предусмотрен полуавтоматический режим управления, при котором команду на переключение передачи дает водитель, а качество этих переключений обеспечивает система управления.Этот режим имеет разные названия (Autostick, Tiptronic). В автомобилях оборудованных такой системой, рычаг имеет специальное положение, в котором включается режим Autostick. Относительно этого положения есть два противоположных, не фиксируемых положения рычага АКПП. Эти положения имеют обозначения «+»(«Up») и «-«(«Dn»), соответственно для переключения на более высокую или низкую передачу.
Управление АКПП Toyota Camry
В данной автоматической коробке передач имеется система блокировки передач для минимизации неправильной работы.
Это означает, что можно выполнять переключение только из положения «Р» при нажатой педали тормоза (если замок зажигания находится в положении «ON» и нажата кнопка разблокировки).
Рис. 1. Схема режимов переключения рычага управления автоматической коробкой передач
Включенная передача показывается также на панели приборов.
Р: Парковка, запуск двигателя и извлечение ключа.
R: Задний ход.
N: Нейтральное положение.
D: Нормальный режим (с включенным выключателем повышающей передачи).
2: Усиленное торможение двигателем.
L: Максимальное торможение двигателем.
Выключатель повышающей передачи (рис. 2).
Рис. 2. Выключатель повышающей передачи
Нажатием данного выключателя можно переключаться на третью передачу (выключенное положение повышающей передачи) или на четвертую передачу (включенное положение повышающей передачи).
Для выключения повышающей передачи нажмите выключатель. Индикаторная лампа «O/D OFF» должна включиться.
Для повторного включения повышающей передачи нажмите выключатель еще раз. Индикаторная лампа «O/D OFF» должна погаснуть.
Для повышения топливной экономичности и улучшения плавности движения обязательно включайте повышающую передачу.
Если при включенном выключателе повышающей передачи выключить и запустить двигатель снова, то данный выключатель включается автоматически.
Автомобили с круиз-контролем – при использовании круиз-контроля, даже при понижении передачи, нажатием и отпусканием выключателя повышающей передачи, торможение двигателем не включится, так как не выключен круиз-контроль.
Обычный режим движения.
1. Запустите двигатель. Рычаг селектора должен быть в положении «Р» или «N».
2. Нажимая на педаль тормоза, переключите рычаг селектора в положение «D». Если рычаг находится в положении «D», то система автоматической коробки передач выбирает оптимальную передачу для данных условий движения, например: обычный режим, подъем в гору, тяжелая буксировка и т.п.
Для повышения топливной экономичности и улучшения плавности движения обязательно включайте выключатель повышающей передачи.
При низкой температуре охлаждающей жидкости двигателя невозможно переключиться на повышающую передачу даже при включенном повышающем выключателе.
3. Отпустите стояночный тормоз и педаль тормоза. Для плавного начала движения медленно нажимайте педаль акселератора.
Использование торможения двигателем.
Для использования торможения двигателем переключение на понижающую передачу выполняется так, как описано ниже.
– Нажмите выключатель повышающей передачи. Загорится индикаторная лампа «O/D OFF» и включится третья передача.
– Переключите в положение «2». При снижении скорости автомобиля до или ниже следующей скорости включится вторая передача и активируется усиленное торможение двигателем.
Двигатель 1AZ-FE…..93 км/ч.
Двигатель 2AZ-FE…..106 км/ч.
Двигатель 1MZ-FE…..111 км/ч.
– Переключите в положение «L». При снижении скорости автомобиля до или ниже следующей скорости включится первая передача и активируется максимальное торможение двигателем.
Двигатель 1AZ-FE…..46 км/ч.
Двигатель 2AZ-FE…..52 км/ч.
Двигатель 1MZ-FE…..50 км/ч.
Автомобили с круиз-контролем – при использовании круиз-контроля, даже при понижении передачи нажатием и отпусканием выключателя повышающей передачи, торможение двигателем не включится, так как не выключен круиз-контроль.
Будьте осторожны при включении понижающей передачи на скользком покрытии. Резкое переключение может привести к буксованию или заносу.
Использование положений «2» и «L».
Положения «2» и «L» используются для усиленного торможения двигателем, как уже было описано ранее.
При переключении рычага селектора в положение «2» или «L» можно начать движение так же, как и при рычаге в положении «D».
При переключении рычага селектора в положение «2» автомобиль начнет движение с первой передачи и автоматически переключится на вторую передачу.
Если рычаг селектора находится в положении «L», то включается первая передача.
Будьте осторожны, чтобы не давать двигателю слишком большие обороты. Следите за тахометром для удержания числа оборотов двигателя от попадания в красную зону. Для справки ниже приведены примерные значения максимально допустимой скорости для каждого положения.
Двигатель 1AZ-FE
«2»…..103 км/ч
«L»…..57 км/ч
Двигатель 2AZ-FE
«2»…..115 км/ч
«L»…..64 км/ч
Двигатель 1MZ-FE
«2»…..116 км/ч
«L»…..64 км/ч
Не рекомендуется продолжать движение на длительном подъеме или с буксированием большой массы, когда рычаг селектора находится в положении «2» или «L».
Это может привести к серьезному повреждению автоматической коробки передач вследствие перегрева. В подобных случаях используйте положение «D».
Движение задним ходом.
1. Полностью остановите автомобиль.
2. Нажимая на педаль тормоза, переключите рычаг селектора в положение «R». Запрещается переключаться на передачу заднего хода во время движения автомобиля.
Парковка.
1. Полностью остановите автомобиль.
2. Для надежного включения стояночного тормоза вытяните рычаг стояночного тормоза до упора.
3. Нажимая на педаль тормоза, переключите рычаг селектора в положение «Р».
При движении автомобиля ни в коем случае не пытайтесь переместить рычаг селектора в положение «Р». Это может привести к серьезному механическому повреждению и потере управления автомобилем.
Приемы вождения.
– Во время подъема на пологий склон, при частом переключении на повышающую и понижающую передачу между третьей и повышающей передачей, выключите выключатель повышающей передачи.
После окончания подъема обязательно сразу же включите данный выключатель.
– При буксировке прицепа для сохранения эффективности торможения двигателем не включайте повышающую передачу.
Для удержания автомобиля на подъеме обязательно используйте педаль тормоза или стояночный тормоз. Не пытайтесь удержать автомобиль с помощью педали акселератора, так как это может вызвать перегрев коробки передач.
Если не удается переключить рычаг селектора из положения «Р». Если не удается переключить рычаг селектора из положения «Р» даже при нажатой педали тормоза, используйте кнопку блокировки переключения на повышающую передачу.
Управление коробкой передач
|
Что такое модуль управления коробкой передач
Независимо от того, являетесь ли вы автолюбителем или просто полагаетесь на свой автомобиль, чтобы путешествовать по городу, очень важно знать немного о том, как устроена ваша поездка. Хотя вам ни в коем случае не нужно быть лицензированным техническим специалистом, общие знания деталей, обеспечивающих движение вашего автомобиля, грузовика или внедорожника, помогут вам лучше понять некоторые из распространенных проблем, с которыми вы можете столкнуться во время движения.Одна важная часть, которую вы должны попытаться понять, — это модуль управления трансмиссией, часть вашего автомобиля, без которой он просто не может работать.
Что такое модуль управления трансмиссией T
Как и следовало ожидать, модуль управления коробкой передач вашего автомобиля работает вместе с двигателем и трансмиссией, чтобы вы и ваши пассажиры двигались вперед. Когда вы двигаетесь вперед, это та часть, которая отвечает за расчет правильного времени и места для переключения текущей передачи, чтобы ваше вождение было наилучшим из возможных.
Помимо этой основной обязанности, этот модуль управления может также отправлять коды OBD2 на компьютер вашего автомобиля, если он обнаруживает какие-либо неисправности или другие проблемы с трансмиссией вашего автомобиля. Эти коды появляются в виде индикатора проверки двигателя на приборной панели, эффективно предупреждая вас о том, что что-то может быть не совсем правильно под капотом.
Почему это важно
Поскольку он обеспечивает жизненно важную связь между вашей трансмиссией и двигателем, модуль управления, безусловно, является жизненно важной частью вашего опыта вождения.Без правильно работающего модуля ваш автомобиль не сможет переключать передачи при необходимости, что в конечном итоге может привести не только к неудовлетворительному опыту вождения, но и к серьезным механическим проблемам, требующим дорогостоящего ремонта. Эти своевременные изменения также помогают повысить общую эффективность вашего автомобиля, так что вы сможете сэкономить милю на каждом галлоне топлива, которое вы добавляете в свой бак.
Эти детали также предназначены для улучшения качества переключения передач в вашей системе трансмиссии. Это означает, что переключение передач — более плавный и легкий процесс, который облегчает работу передач.Ваши шестерни не будут изнашиваться так сильно, что дольше сохранит вашу трансмиссию в лучшей форме.
Кроме того, способность детали отправлять коды на компьютер автомобиля служит отличным способом выявления проблем с трансмиссией до того, как что-то действительно пойдет не так под капотом. Это также может помочь предотвратить серьезные повреждения и дорогостоящий и трудоемкий ремонт в будущем.
Ручное и автоматическоеИзлишне говорить, что эта деталь работает в механических коробках передач немного иначе, чем в автоматических трансмиссиях, поскольку она отвечает за синхронизацию переключения передач.Фактически, в МКПП эта деталь полностью устарела. В руководстве ожидается, что водители будут переключать передачи своего автомобиля по мере необходимости вручную, что делает совершенно ненужными детектирующие способности модуля управления. Поэтому, если вы гордитесь своим руководством, вероятно, вам не о чем беспокоиться.
Признаки неисправности модуля управления коробкой передачЭти детали рассчитаны на длительный срок службы, но со временем ваш модуль управления трансмиссией, возможно, поддастся сочетанию тепловых колебаний, чрезмерного использования и других повседневных воздействий.Это может оставить деталь в плохом состоянии и помешать ей надежно выполнять свои обязанности. Некоторые из наиболее распространенных признаков неисправности модуля трансмиссии или управления включают:
- Глохнет между переключениями передач
- Отказ переключения передач
- Коробка передач не переключается на пониженную при остановке
- Автомобиль застрял на нейтрали
- Коробка передач не переключается на более высокую передачу при ускорении
Любая из этих проблем может считаться как опасной, так и неудобной, и со временем может иметь серьезные последствия для вашего двигателя.Поэтому, если вы столкнулись с какой-либо из этих проблем, всегда полезно попросить сертифицированного специалиста проверить ваш модуль управления коробкой передач, чтобы убедиться, что все снова работает нормально.
РемонтКак и в большинстве случаев ремонта автомобилей, вы всегда должны следовать правилу «лучше перестраховаться, чем сожалеть», если вы считаете, что у вас возникли проблемы с этой запчастью. Обычно никогда не бывает хорошей идеей просто подождать и посмотреть, исчезнет ли проблема, поскольку ваш двигатель или трансмиссия тем временем могут пострадать и получить повреждения.Обратитесь к своим техническим специалистам, чтобы сразу проверить все, чтобы вы могли уверенно вернуться в дорогу в кратчайшие сроки.
Предупреждающие знаки соленоида коробки передач | Mister Transmission
Если ваша автоматическая трансмиссия работает нестабильно, это может быть признаком того, что соленоиды вашей трансмиссии вышли из строя или вышли из строя
Электромагнитные клапаны трансмиссии— один из многих важнейших компонентов вашей автоматической трансмиссии.
Соленоиды — электрогидравлические клапаны.Они контролируют поток трансмиссионной жидкости по всей трансмиссии, и они открываются и закрываются в соответствии с электрическими сигналами, которые они получают от двигателя вашего автомобиля или блока управления трансмиссией, который получает данные от ряда датчиков скорости в двигателе.
В то время как сцепление управляет тем, как и когда переключаются передачи в механической коробке передач, соленоиды являются частью сложной гидравлической системы автоматической коробки передач, которая выполняет ту же задачу. Кроме того, существуют различные типы соленоидов, включая соленоид переключения передач, соленоид блокировки и соленоид управления трансмиссией.
Существует множество причин того, почему один или несколько соленоидов вашей трансмиссии могут выйти из строя. Когда ваш двигатель или блок управления трансмиссией посылает сигналы на соленоиды для переключения вверх или вниз, эти клапаны открываются или закрываются, чтобы разрешить или ограничить поток трансмиссионной жидкости. Это жидкость, которая сжимает муфты и ленты трансмиссии и позволяет переключать передачи.
Что делать при возникновении неисправностей соленоида трансмиссии
Как и любое механическое устройство или компонент, соленоиды трансмиссии со временем изнашиваются.Стандартное профилактическое обслуживание трансмиссии может в определенной степени компенсировать их износ.
Проблемы с соленоидом трансмиссии могут проявиться одним из четырех способов:
- Задержка переключения передач
- Вы не можете переключиться на пониженную передачу, и ваш двигатель продолжает работать даже при нажатии на тормоза
- Ваша коробка передач застревает на нейтрали
- Переключение передач становится грубым и прерывистым
В зависимости от марки, модели и года выпуска вашего автомобиля стоимость замены соленоида трансмиссии может варьироваться.В общем, замена одного неисправного соленоида трансмиссии стоит примерно 250 долларов. Замена всего блока соленоидов может стоить около 400 долларов.
Поговорите с канадскими специалистами по техническому обслуживанию и ремонту трансмиссий компании Mister Transmission. Более 50 лет компания Mister Transmission удерживает канадских автомобилистов на дороге, следя за тем, чтобы трансмиссии в их автомобилях были в идеальном состоянии. Если у вас есть вопросы о ваших соленоидах трансмиссии или вы хотите записаться на сервисное обслуживание, обратитесь в ближайший к вам сервисный центр Mister Transmission.
Блок управления трансмиссиейможет быть наиболее важным для контроллеров трансмиссии
В то время как количество электронных блоков управления в автомобилях растет экспоненциально, TCU продолжает оставаться одним из самых важных из них
Трансмиссия автомобиля состоит из двигатель и трансмиссия, и последняя стала свидетелем разработок, направленных на повышение качества вождения, а также на повышение эффективности с точки зрения использования топлива. Поведение шестерен можно контролировать и заставлять работать желаемым образом с помощью электронного вмешательства в виде блока управления трансмиссией (TCU).
Блок управления трансмиссией (TCU) обычно используется в транспортных средствах с современными электронными автоматическими трансмиссиями, где информация, регистрируемая датчиками, а также входные данные от блока управления двигателем используются для выполнения обязанности по переключению передач надлежащим образом, чтобы позволить баланс между оптимальной производительностью, экономией топлива и качеством переключения передач.
Основная функция TCU — оценивать соответствующие сигналы датчиков и преобразовывать их в команды управления для исполнительных механизмов механической трансмиссии с использованием соответствующего программного обеспечения.TCU состоят из микроконтроллера и интегральных схем переключения, оптимизированных для конкретных приложений. Эти блоки TCU также предоставляют входы для датчиков и выходные каскады для управления исполнительными механизмами в различных системах автоматической трансмиссии. Именно модульность программной архитектуры TCU облегчает использование нескольких моделей совместного использования программного обеспечения в системах передачи.
ПРИМЕНЕНИЕ
TCU применимы только для систем автоматической трансмиссии, поскольку их роль в основном заключается в автоматическом переключении передач в соответствии с установленными параметрами и выбранным режимом движения.Таким образом, TCU может использоваться в любой форме автоматической трансмиссии автомобиля, включая автоматизированные механические трансмиссии (AMT), бесступенчатые трансмиссии (CVT), коробки передач с двойным сцеплением (DCT), а также традиционные ступенчатые автоматические трансмиссии (AT). TCU использует электронику для сбора данных и анализа требований к коробке передач в дополнение к механическим гидравлическим приводам, которые надлежащим образом управляют переключением передач. Поставщики компонентов предлагают блоки TCU, встроенные в электронный модуль, прикрепленные к трансмиссии, или как отдельную версию в зависимости от требований конечного приложения.
Роль TCU в передовых трансмиссиях, таких как AT, CVT и DCT, очень важна, и они используются с момента разработки самих этих трансмиссий. Эти передовые технологии автоматической трансмиссии в основном применяются в транспортных средствах, которые являются частью сегмента, приветствующего новые технологии и повышающего общую эффективность и качество вождения. Это означает, что стоимость точной настройки TCU не повлияет на общую стоимость транспортных средств в таких сегментах.Однако AMT — это более элементарная технология, поскольку это простейшая форма автоматической коробки передач. Это система механической трансмиссии, в которой для переключения с одной передачи на другую используются электроника и приводы.
Эта технология AMT получает все большее распространение в Индии благодаря простоте вождения, недорогой технологии и экономии топлива наравне с механическими коробками передач. Традиционный подход к разработке решений для управления AMT был сосредоточен на управлении сцеплением вместе с переключением передач, используя только информацию, генерируемую датчиками.Этот метод позволил быстро развить технологию AMT, но с некоторыми проблемами. AMT имеют переключение передач, обеспечивающее грубое вождение и медленное реагирование на требования конечного пользователя по крутящему моменту по сравнению с другими автоматическими системами. Это побудило компании разработать TCU, которые осуществляют переключение передач на основе других данных, помимо тех, которые генерируются исключительно с помощью информации датчиков.
ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ
Современные TCU должны обладать высокоточным цифровым интеллектом, чтобы определять идеальную рабочую точку двигателя, а также обладать высокотехнологичным интеллектом для обеспечения сложной работы различных типов систем автоматической трансмиссии.Вычислительная мощность современных TCU чрезвычайно высока, их скорость выше, чем у старых компьютеров. Они также получают возможность совместного использования программного обеспечения, чтобы их можно было устанавливать на различные типы автоматических трансмиссий с ограниченными требованиями к настройке. Все чаще отмечается, что TCU разрабатываются в соответствии с требованиями стандартов функциональной безопасности, таких как ISO 26262, и даже стандартами ASIL D.
Провайдер управления трансмиссией Sedemac заявил, что он также использует подход к проектированию на основе моделей для разработки контроллеров AMT ECU / TCU.Эта работа была проделана с целью дальнейшего совершенствования стратегий управления переключением сцепления и переключения передач. Такие функции, как крутящий момент и требуемая синхронизация, можно синхронизировать с помощью контроллеров AMT, что обеспечивает плавное переключение передач и снижает утомляемость водителя. Эта функция может увеличить распространение AMT, а их использование в скутерах позволит транспортным средствам иметь значительно более высокую экономию топлива по сравнению с CVT. Такой подход также исключает дублирование электронных компонентов.Таким образом, TCU играет важную роль в обеспечении лучшего функционирования любой автоматической коробки передач с точки зрения улучшенной динамики движения / движения в сочетании с оптимальной экономией топлива.
Роль, которую играет TCI, очень важна, особенно с учетом того, что этот контроллер может учитывать характеристики как динамики транспортного средства, так и экономии топливаЭЛЕКТРИЧЕСКИЕ И ГИБРИДНЫЕ ТРАНСПОРТНЫЕ СРЕДСТВА
Электрические и гибридные электромобили создают шум из-за повышенного уровня внедрения таких форм мобильности.У электромобилей и некоторых типов гибридов есть электродвигатель, вырабатывающий мощность, которую необходимо передавать на оси и, в конечном итоге, на колеса. Хотя цели TCU в электромобиле или гибриде идентичны целям в автомобилях с двигателем внутреннего сгорания, существует несколько важных дополнительных требований.
Трансмиссия электромобилей должна быть более надежной, чем их аналоги с ДВС, поскольку полный крутящий момент двигателя доступен с самого начала.Кроме того, поскольку электродвигатели, приводящие в движение эти транспортные средства, работают бесшумно, необходимо, чтобы эти трансмиссии работали намного тише. Способ, которым разработаны шестерни и конструкция коробки передач, учитывает уровни децибел, переключение передач также требует быть выровненными для сохранения бесшумной работы трансмиссии. Кроме того, электромобили и гибриды ни в коем случае не считаются медленными автомобилями; поэтому трансмиссия должна вызывать у водителя захватывающие ощущения, добавляя к общему впечатлению от электрической трансмиссии.
Программное обеспечение TCU разрабатывалось и продолжает развиваться, чтобы обеспечить выполнение требований, ожидаемых от транспортных средств, питаемых от источника электроэнергии. Способ переключения передач вверх и вниз, чтобы быть быстрым и точным, при сохранении соответствующих акустических уровней, становится вопросом критичности для TCU, чтобы придерживаться электромобилей и гибридных электромобилей.
ЗАКЛЮЧЕНИЕ
TCU играет важную роль в трансмиссии автомобиля, оснащенного автоматической коробкой передач, будь то двухколесный, четырехколесный, грузовой автомобиль или внедорожник.Источник энергии для трансмиссии также не имеет значения для требований TCU, если автомобиль оснащен системой автоматической трансмиссии. TCU является неотъемлемой частью всей трансмиссии транспортного средства, поскольку влияет на экономию топлива, что является основным критерием для клиентов, покупающих транспортное средство. Для тех пользователей, которые сосредоточены на динамике вождения, а не столько на топливной эффективности, TCU может быть настроен, чтобы обеспечить более отзывчивую трансмиссию, реагирующую на действия водителя, для волнующих ощущений от вождения.
TCU может также обеспечивать сбалансированную работу между улучшенными характеристиками автомобиля и оптимальной экономией топлива, особенно в автомобилях, оборудованных различными режимами движения / вождения. Он может легко регулировать реакцию трансмиссии в соответствии с типом режима, выбранным водителем, что приводит к соответствующей динамике на дороге. Таким образом, TCU может быть одним из множества контроллеров, имеющихся в современном автомобиле, но он определенно играет существенную роль в работе трансмиссии любого транспортного средства, оснащенного системой автоматической трансмиссии
(данные с www.automotive-technology.com, Bosch, Continental, Sedemac)
ТЕКСТ: Naveen Arul
Сброс модуля управления автоматической коробкой передач Cash For Cars Brisbane
Вы читали мой последний пост о техническом обслуживании автоматической трансмиссии, которое вы можете попробовать?
Техническое обслуживание автоматических трансмиссий может быть сложным и обычно игнорируется, исходя из опыта, который я наблюдал на большом количестве подержанных автомобилей.
Об этом забывают, пока что-то не пойдет не так.
И исправления обычно могут быть довольно дорогими — особенно если вам нужно отремонтировать или отремонтировать его у специалиста по трансмиссии.
Но после того, как вы выполнили профилактическое обслуживание, такое как промывка жидкости и замена фильтра, иногда правда, что время переключения передач может прерываться или рассинхронизироваться.
Это иногда происходит, когда автомобиль в течение некоторого времени необычно управлялся (жесткое или мягкое) или когда аккумулятор был заменен и / или разрядился.
Существует процесс, который вы должны попробовать, который известен как перезагрузка части автомобильного компьютера, которая управляет включением передач.
Проверьте сервисную книжку и / или руководство по эксплуатации вашего автомобиля. Здесь можно подробно описать процесс.
Вероятно, нет, так что проверьте онлайн-форумы.
Некоторые автомобили, такие как Mercedes Benz, имеют гораздо более загадочный процесс, чем более общий, описанный ниже.
Они требуют выполнения различных процедур до и после, чтобы определить этапы процесса, включая нажатие педали тормоза 3 раза и другие странные вещи.
ОБЩИЙ ПРОЦЕСС ПЕРЕЗАГРУЗКИ
Он будет работать для многих автоматических трансмиссий, но, конечно, не для всех, поэтому, пожалуйста, сделайте свое исследование.
Итак, чтобы дать вашему автомобилю больше шансов на более плавное переключение передач, сделайте этот процесс точно:
- Снимите клеммы аккумулятора и отключите их хотя бы на несколько часов, чтобы полностью разрядить все конденсаторы.
- Холодный запуск двигателя. Держа ногу на тормозе, медленно переведите трансмиссию между парковочной и самой низкой передачами — 3 раза.
- Совершите 5-минутную очень медленную поездку по тихим улицам (возможно, с включенными аварийными сигналами в случае движения) со скоростью не более 25 км / ч и очень легким ускорением.
- Замедлить без торможения до полной остановки. Дайте поработать минуту или около того.
- Остановите машину и дайте постоять около минуты.
- Снова поставив ногу на тормоз, медленно переведите трансмиссию между стояночной и самой низкой передачей — 3 раза.
- Прокатитесь на автомобиле еще 5 минут, на этот раз со скоростью не более 80 км / ч, используя свет и даже ускорение / замедление.
- Замедлить без торможения до полной остановки. Дайте поработать минуту или около того.
- Остановите машину и дайте постоять еще минуту или около того.
- При обычном движении следующие 10–20 км избегайте резких ускорений и торможений.
Затем ведите машину легко и осторожно, без резких ускорений, следующие 80 км или около того, чтобы «переобучить» модуль.
Это помогало мне раньше во многих случаях сглаживать резкие переключения передач в автоматических трансмиссиях.
Надеюсь, у вас тоже получится.
Позвоните мне по телефону 0411 362 229, чтобы я мог сделать вам предложение на любой автомобиль, который вы хотите продать сегодня в Брисбене или его окрестностях.
Проектирование системы динамического анализа и управления автоматических коробок передач
Хотя основной принцип работы и механическая конструкция автоматических трансмиссий существенно не изменились, возросшие требования к характеристикам, экономии топлива и управляемости, а также увеличение количества передач заставили сложнее разработать системы, управляющие современными автоматическими трансмиссиями.Новые типы трансмиссий — бесступенчатые трансмиссии (CVT), трансмиссии с двойным сцеплением (DCT) и гибридные силовые агрегаты — создают дополнительные проблемы.Переключение передач в современных автоматических трансмиссиях — это динамический процесс, который включает синхронизированную передачу крутящего момента от одного сцепления к другому, плавное изменение скорости двигателя, управление крутящим моментом двигателя и минимизацию возмущений выходного крутящего момента. Динамический анализ помогает понять механику переключения передач и поддерживает создание лучшей конструкции для систем управления переключением передач в легковых автомобилях, грузовиках, автобусах и грузовых автомобилях.
Эта хорошо иллюстрированная книга, основанная на учебных материалах авторов для выпускников, рассказывает о том, как фундаментальные принципы гидравлики и систем управления применяются в современных автоматических трансмиссиях. Он начинается с описания базовой механики автоматической коробки передач, а затем подробно описывается динамика и элементы управления, связанные с современными автоматическими коробками передач. Обсуждаемые темы включают в себя: механику и органы управления переключением передач, динамические модели планетарных автоматических трансмиссий, проектирование гидравлических систем управления, алгоритмы обучения для достижения постоянного качества переключения, органы управления муфтой гидротрансформатора, центробежные маятниковые гасители вибрации, элементы управления запуском трения, планирование переключения и интегрированный силовой агрегат. элементы управления, элементы управления бесступенчатым передаточным числом, элементы управления коробкой передач с двойным сцеплением и многое другое.
Книга включает в себя множество уравнений и четко объясненных примеров. Также предоставляются образцы Simulink моделей различных механических, гидравлических и управляющих подсистем трансмиссии. Вторая глава, посвященная автоматическим трансмиссиям с планетарными передачами, включает в себя домашние задания, что делает ее идеальной для использования в классе. Книга будет полезна не только студентам, но и новым инженерам, поскольку она дает основы динамики трансмиссии и управления. Более опытные инженеры оценят теоретические дискуссии, которые помогут расширить знания читателя.
Хотя было опубликовано много книг по автоматическим трансмиссиям, большинство из них посвящено механической конструкции, принципам работы и управляющему оборудованию. Ни одна из них не связывает динамический анализ, проектирование системы управления и аналитическое исследование механических, гидравлических и электронных средств управления, как эта книга.
Эта книга также доступна по подписке в цифровой библиотеке SAE. Щелкните здесь, чтобы узнать подробности.
Изучите автомобильную инженерию у инженеров-автомобилестроителей
По сравнению с механическими коробками передач современные автоматические трансмиссии повышают комфорт вождения, а также позволяют экономить топливо, поскольку они независимо определяют точку, в которой двигатель работает наиболее эффективно.В серийно выпускаемых автомобилях теперь на выбор доступно до девяти передач.
Современные трансмиссии оснащены большим количеством цифрового интеллекта, поэтому они всегда могут определить идеальную рабочую точку двигателя. Bosch поставляет блоки управления, датчики и электромагнитные клапаны для всех основных типов трансмиссий. Блок управления представляет собой миниатюрный компьютер, позволяющий комплексно управлять различными типами автоматических трансмиссий. Производительность современного блока управления трансмиссией в 160 раз выше, чем у компьютера, использованного для первого полета на Луну .
Система управления Bosch для автоматических коробок передач
Автоматическая коробка передач
Проверенная временем трансмиссия переключается автоматически с помощью программ, хранящихся в блоке управления. Во многих автомобилях у водителя также есть возможность переключиться на другую передачу с помощью переключателей на рулевом колесе, что предотвращает ошибки переключения. Традиционная автоматическая коробка передач часто имеет шесть передач, хотя некоторые сверхэффективные версии теперь имеют до девяти передач.
Автоматическая механическая трансмиссия (также известная как роботизированная трансмиссия или AMT)
Этот тип трансмиссии теоретически сочетает в себе лучшее, что есть в автоматической и механической трансмиссии.Он предлагает комфорт и удобство автоматической коробки передач с индивидуальным управлением механической коробкой передач. Сцепление остается разомкнутым на холостом ходу и потребляет энергию только при включении. Таким образом, эта трансмиссия также экономит топливо, сокращая при этом выбросы CO2.
Коробка передач с двойным сцеплением
Эта конкретная модель фактически состоит из двух отдельных трансмиссий. Один используется для четной передачи, а другой — для нечетной. Два сцепления переключаются вперед и назад между обеими трансмиссиями за доли секунды , что обеспечивает особенно быстрое переключение передач.Сложная координация в трансмиссии с двойным сцеплением стала возможной только благодаря сложной системе управления трансмиссией с мощной обработкой.
Бесступенчатая трансмиссия (CVT)
CVT — это автоматическая трансмиссия без какой-либо фиксированной точки переключения, что полностью исключает задержки реакции переключения. В результате водитель может ускоряться без каких-либо перерывов, поскольку движущая сила доступна всегда . Транспортному средству не нужно переключаться между фиксированными точками переключения передач — функция, обеспечивающая дополнительный комфорт вождения, особенно при движении по склону.Вариатор широко распространен в Азии и Северной Америке .
eClutch
Bosch eClutch обеспечивает более дешевый вариант комфорта автоматической трансмиссии с механической коробкой передач, чем AMT. Благодаря этой технологии водители могут перейти на первую передачу, просто нажав на педаль газа. eClutch автоматизирует только сцепление, но не коробку передач . Педаль сцепления передает электрический сигнал на исполнительный механизм, который разъединяет сцепление. Эта доступная альтернатива полностью автоматической коробке передач особенно полезна для водителей компактных автомобилей, которые часто оказываются в пробках в городских условиях.EClutch также представляет собой вариант для водителей на развивающихся рынках.
Будущее техники трансмиссии в Bosch
Выбег
Благодаря eClutch механические трансмиссии могут также воспользоваться функцией экономии топлива выбегом, которая в противном случае возможна только с современными автоматическими трансмиссиями. Выбег расширяет функцию старт-стоп и обеспечивает дополнительную экономию топлива до десяти процентов. При использовании этой функции двигатель отключается не только на светофоре, но и во время движения автомобиля. .
Электронный горизонт
Bosch продвигает вперед, подключая трансмиссии с последней доступной навигационной информацией. Навигационные системы знают рельеф местности и могут передавать эти данные в автоматическую коробку передач, которая, в свою очередь, может переключиться на нейтраль и использовать остаточный импульс, например, если городская граница приближается после длинного поворота. Эта интеллектуальная автоматическая трансмиссия с электронной системой горизонтали потенциально может обеспечить дополнительную двузначную экономию топлива.
Мнение Ромена:
Команды разработчиков программного и аппаратного обеспечения Bosch выпускают продукты практически для всех аспектов автомобиля (двигатель, трансмиссия, динамика автомобиля…).
