Устройство и принцип работы автоматической коробки передач

В 21 веке. люди стремятся не напрягаться лишний раз. Поэтому все больше водителей переходят на коробки-автомат и выбирают машины, которые требуют от них минимум участия. Да и производители авто медленно, но уверенно роботизируют автомобили, так что, чистая механика скоро будет только для ценителей.

Несмотря на все прелести, у АКПП есть один большой недостаток (собственно, как и у “механики”) — они сложно устроены. Мало кто из автолюбителей отважится самостоятельно перебирать коробку. Еще меньше тех, кто решится самостоятельно ремонтировать коробку-автомат.

Из чего же, из чего же сделаны коробки-автомат

Итак, классическая АКПП состоит из:

• гидротрансформатора. Состоит из насосного и турбинного колес, реактора;
• масляного насоса;
• планетарного редуктора. В конструкции шестерни, наборы муфт и фрикционы;
• электронной системы управления — датчики, гидроблок (соленоиды + золотники-распределители), рычаг селектора.

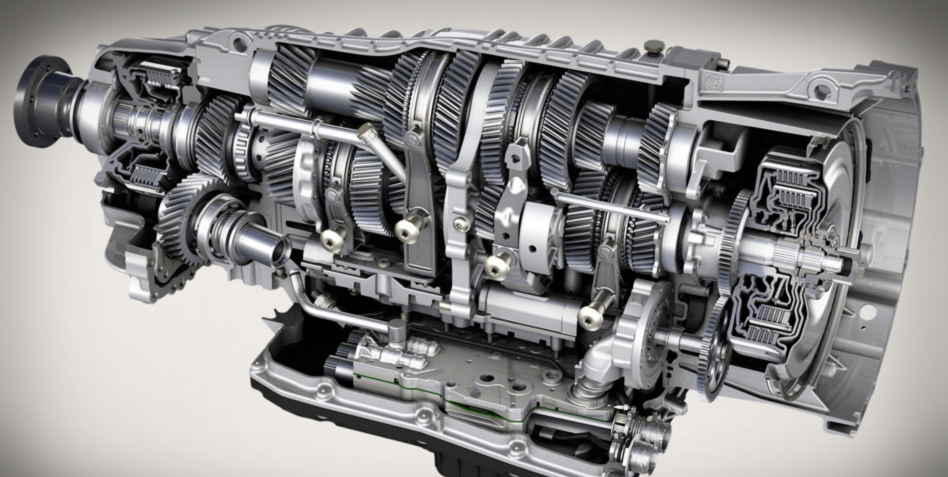

Устройство АКПП

Это основные элементы и они всегда одинаковые.

Гидротрансформатор — в АКПП выполняет функцию сцепления: передает и увеличивает крутящий момент от двигателя к планетарному редуктору и кратковременно отсоединяет трансмиссию от двигателя, чтобы переключилась передача.

Гидротрансформатор, схема

Насосное колесо соединено с коленвалом двигателя, а турбинное колесо — с планетарным редуктором через вал. Между колесами расположен реактор. Колеса и реактор оснащены лопастями определенной формы  Все элементы гидротрансформатора собраны в одном корпусе, который заполнен жидкостью ATF.

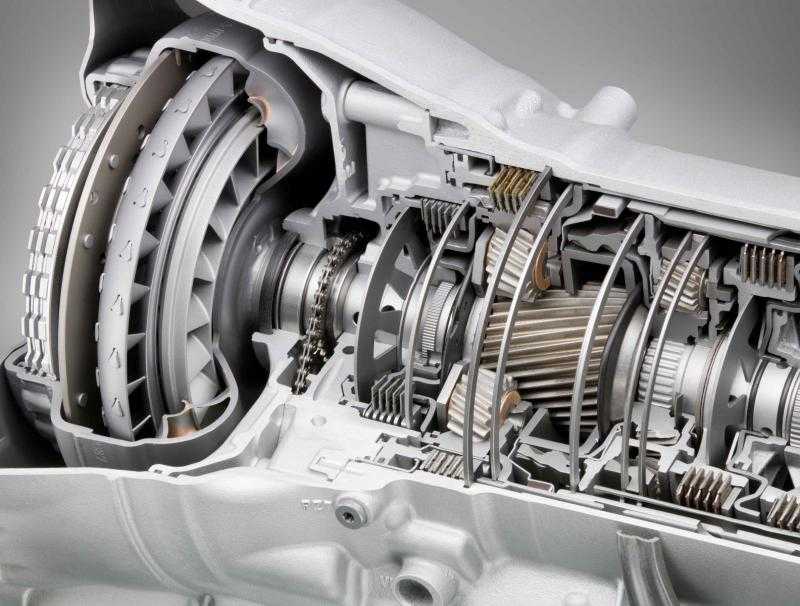

Гидротрансформатор

Планетарный редуктор. Состоит из нескольких планетарных передач.

Каждая планетарная передача состоит из солнечной шестерни, водила с шестернями-сателлитами и коронной шестерни.

Планетарная передача

Любой элемент планетарной передачи может вращаться или блокироваться (как мы писали выше, вращение передается от гидротрансформатора).

Схема работы планетарной передачи

Чтобы переключить определенную передачу (первую, вторую, заднюю и т.д.), нужно заблокировать один или несколько элементов планетарки. Для этого используются фрикционные муфты и тормоза. Подвижность муфт и тормозов регулируется через поршни давлением рабочей жидкости ATF.

Фрикционные диски (муфта)

Расположение фрикционов в АКПП

Электронная система управления. Точнее, электрогидравлическая, т.к. для непосредственного переключения передач (включения/выключения муфт и тормозных лент) и блокировки ГДТ используется гидравлика, а для регулировки потоков рабочей жидкости — электроника.

Система состоит из:

• гидроблока. Представляет собой металлическую плиту с множеством каналов, в которых установлены электромагнитные клапаны (соленоиды) и датчики. По сути, гидроблок управляет работой АКПП на основании данных, полученных от ЭБУ. Пропускает жидкость по каналам к механическим элементам коробки — муфтам и тормозам;

Гидроблок

• датчиков — частоты вращения на входе и выходе коробки, температуры жидкости, положения рычага селектора, положения педали газа. Также блок управления АКПП использует данные с блока управления двигателем;
• рычага селектора;
• ЭБУ — считывает данные датчиков и определяет логику переключения передач в соответствии с программой.

Принцип работы АКПП

Когда водитель заводит авто, вращается коленвал двигателя. От коленвала приводится масляный насос, который создает и поддерживает давление масла в гидравлической системе коробки. Насос подает жидкость на насосное колесо гидротрансформатора, оно начинает вращаться.

Лопасти насосного колеса перебрасывают жидкость на турбинное колесо, тоже заставляя его вращаться. Чтобы масло не попадала обратно, между колесами установлен неподвижный реактор с лопастями особой конфигурации — он корректирует направление и плотность потока масла, синхронизируя оба колеса. Когда скорости вращения турбинного и насосного колес выравниваются, реактор начинает вращаться вместе с ними. Этот момент называется точкой сцепления.

Как работает ГДТ

Дальше в работу включается ЭБУ, гидроблок и планетарный редуктор.

Водитель переводит рычаг селектора в определенное положение. Информацию считывает соответствующий датчик, передает в ЭБУ и она запускает программу, соответствующую выбранному режиму. В этот момент определенные элементы планетарного редуктора вращаются, а другие зафиксированы. За фиксацию элементов планетарного редуктора отвечает гидроблок: ATF под давлением подается по определенным каналам и прижимает поршни фрикционов.

Как работает поршень фрикционов

Как же АКПП переключает скорости?

Как мы уже писали выше, для включения/выключения муфт и тормозных лент в АКПП используется гидравлика.

Электронная система управления определяет момент переключения передач по скорости и нагрузке на двигатель.

Каждому диапазону скорости (уровню давления масла) в гидроблоке соответствует определенный канал.

Когда водитель давит на газ, датчики считывают скорость и нагрузку на двигатель и передают данные в ЭБУ. На основании полученных данных ЭБУ запускает программу, которая соответствует выбранному режиму: определяет положение шестерен и направление их вращения, рассчитывает давление жидкости, отдает сигнал на определенный соленоид (клапан) и в гидроблоке открывается канал, соответствующий скорости.

По каналу жидкость поступает к поршням муфт и тормозных лент, которые блокируют шестерни планетарного редуктора в нужной конфигурации. Так включается/выключается нужная передача.

Как работает АКПП

Переключение передач зависит и от характера набора скорости: при плавном ускорении передачи повышаются последовательно, при резком разгоне сначала включится пониженная передача. Это также связано с давлением: при плавном нажатии на педаль газа давление растет постепенно и клапан открывается постепенно. При резком же разгоне давление повышается резко, сильно давит на клапан и не дает ему открыться сразу.

Электроника существенно расширила возможности автоматических коробок. К классическим преимуществам гидромеханических АКПП добавились новые:  разнообразие режимов, способность самодиагностики, адаптивность под стиль вождения, возможность выбирать режим вручную, экономия топлива.

Диагностика и ремонт МКПП и АКПП

Записаться на СТО

Коробка передач автомат: обозначения | Расшифровка букв АКППП

Запишись на первое бесплатное занятие в Москве Написать в чат WhatsАpp

Когда приходит время обучение вождению, то перед многими учениками встает вопрос, на какой коробке-автомат учиться ездить. Есть АКПП и МКПП. Так что это за буквы? АКПП — что это такое, не совсем понятно. Это ни что иное, как возможность управления автомобилем в режиме автоматики. Водителю остается только научиться расшифровывать обозначения на коробке автомат, которые находятся на панели у рычага переключения режимов. Сегодня мы подробно разберем, что означают буквы на коробке автомат.

Что такое коробка автомат

Коробка-автомат, по сути является трансмиссией. АКПП расшифровка аббревиатуры следующая — Автоматическая Коробка Переключения Передач. Переключает скоростные режимы (повышение и понижение скорости) без участия водителя. Человеку за рулем остается только задавать направление и пользоваться педалями газ, тормоз (педаль сцепления отсутствует), ну и рулить.

Сцепление выполняется самой коробкой. Подходящий момент для смены скорости АКП тоже подбирает сама. Передачи переключаются без рывков, плавно. Управление автотранспортным средством значительно упрощается, в отличие от механики, которой полностью управляет водитель. МКПП расшифровка — Механическая Коробка Переключения Передач. Вариант КПП расшифровка – Коробка Переключения Передач. Переключение выполняется механическим приводом.

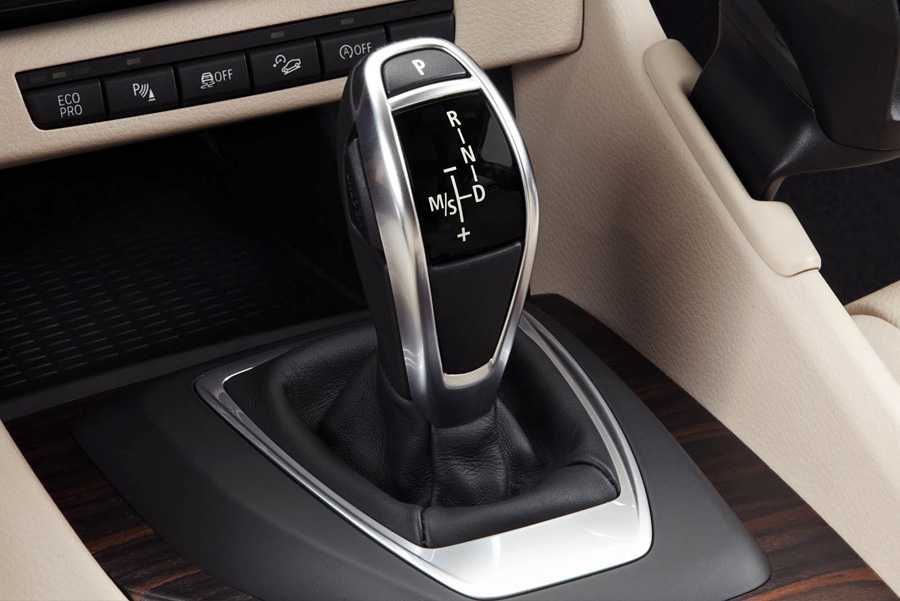

Режимы АКПП

В коробке-автомат, как и в механике несколько ступеней скоростей. Рычагом переключаются функциональные возможности – режимы. Как КПП расшифровывается уже выяснили, рассмотрим теперь режимы и их буквенные обозначения:

• N (Neutral) – нейтралка. Положение без скоростей. Режим используется при буксировке машины, например. Некоторые водители во время стояния в пробках ставят рычаг в нейтральное положение, потому что длительное время держать ногу на педали тормоза не совсем удобно;
• D(Drive) или A (Automat) – движение. Переводя рычаг в этот режим, водитель начинает движение, машина трогается с места и ему останется только рулить и нажимать на педали;
• R (Revers) – задняя передача. Позиция применяется для движения автомобиля задним ходом. Включается только после полной остановки. Во время движения переводить рычаг в режим D категорически запрещено;
• P (Parking) – остановка. После прекращения движения, рычаг ставится в положение Р. Это гарантия того, что машина не покатится, потому что режим блокирует колеса. Запрещено включать во время движения. В большинстве моделей двигатель не заведется, если рычаг не поставлен в режим Р;
• M (Manual) – ручное управление. Водитель может сам переключать передачи пользуясь кнопками «+», «-», находящимися на рычаге, либо на руле. В разных моделях по-разному;
• L (Low) или l; 1; 1L – медленно. В этой позиции машина будет двигаться только на первой передаче. Применяется также на скользкой дороге, крутом спуске-подъеме либо для торможения двигателем;
• L2, 2L или просто 2 – в этом режиме езда будет ограничена второй скоростью и выше не переключится;
• D3 или цифра 3 – движение не выше третьей скорости;
• D4 или 4 – машина будет переключаться до четвертой передачи. На 5 и 6 не перейдет;
• OD (Over Drive) – повышенная передача. Режим включается кнопкой на скорости не ниже 75км/ч. Обеспечивая на трассе стабильную езду, экономит топливо;
• KD (Kick Down) – пониженная передача. Включается сама если выжать газ до упора. Помогает быстро набрать скорость;
• B (Block) – блокировка дифференциала. Встречается на авто с полным приводом и джипах. Используется при движении на пересеченной местности, бездорожью;
• S (Sport) – спортивный. Режим использует мощность двигателя на всю катушку. В этом положении становится возможно резко разогнать машину. Топлива сжигается больше чем обычно;
• E – экономия. Наоборот топливо расходуется бережливо, потому что позиция обеспечивает плавность движения;
• W (Winter) или снежинка – зимний. При включенном положении исключается пробуксовка на льду. Машина трогается на 3-4 скорости, переключая их потом на меньших оборотах и выравнивая перепад ускорения. Летом использовать нельзя, во избежание перегрева гидротрансформатора.

В разных моделях машин с коробкой передач автомат обозначения могут встречаться и другие. Всегда нужно внимательно изучать инструкции и руководства.

Как начать движение на коробке-автомат

Теория вождения такова. Движение на машине с КПП автомат начинается с:

1. Сесть за руль и завести двигатель. На панели должны загореться индикаторы. Рычаг должен быть в положении Р или N. Подождать 10 секунд, включится бензонасос;
2. Утопить и удерживать педаль тормоза;
3. Перевести рычаг в позицию D.;
4. Плавно отпускать педаль тормоза. Машина сразу начнет движение. Остается нажимать на газ.

Для заднего хода:

• Полностью остановиться. Нажать тормоз;
• Поставить рычаг в режим R;
• Отпуская тормоз начать движение.

Автоматика не терпит агрессивной езды. Рекомендуется ездить плавно. Электронике нужно время для переключения иначе двигатель будет быстрее изнашиваться. Ремонт автомата штука дорогая.

Как видите, управление автоматической коробкой передач простое, приятное и безопасное. Для езды нужно запомнить буквенные обозначения режимов, тщательно изучить руководство пользования машиной с АКПП и – в путь.
