типовая установка сигнализации своими руками

Противоугонный комплекс Томагавк используется во многих странах мира и считается одним из самых надёжных. При эксплуатации системы не возникает непредвиденных ситуаций. Пользоваться сигнализацией несложно, так как она комплектуется руководством по эксплуатации и инструкцией, в которой есть разделы.

1. Что в наборе охранной системы.
2. Основные функции сигнализации.
3. Установка и настройка противоугонного комплекса.
4. Схема подключения Томагавк 9030.

Кроме инструкций, в руководстве размещены рисунки, чертежи, которые помогут разобраться в подсоединении и эксплуатации сигнализации.

Содержание

1. Главные правила подключения
2. Порядок размещения основных блоков
3. Установка Tomahawk TW 9030 своими руками
4. Описание и фото схем Томагавк 9030
5. Технические сведения
6. Комплектация системы
7. Возможности сигнализации
8. Видео

Вы можете скачать официальную инструкцию Tomahawk TW 9030.

легко

характеристики

клаксон

управление

негативное

подсветка

схема

брелок

принципы

Узнайте как привязать новый брелок Томагавк 9030.

Главные правила подключения

Инструкция по установке Томагавк 9030 является основным помощником при монтаже и установке противоугонной системы. Сигнализация подсоединяется по стандартной схеме. Предварительно снимите минусовую клемму аккумулятора. При монтаже охранной системы соблюдайте следующие правила расположения компонентов.

1. Место установки должно быть скрытным и труднодоступным для взломщиков.
2. Не размещайте блоки сигнализации рядом с источниками тепла и влаги.
3. Электрооборудование автомобиля не должно оказывать никакого влияние на компоненты противоугонного комплекса.
4. Антенну установите подальше от модуля управления сигнализацией.

Порядок размещения основных блоков

Используя руководство по подключению, выполните следующие шаги.

1. Установите блок управления в салоне автомобиля в скрытом и защищённом месте. Устройство закрепляется на ровной поверхности с помощью саморезов или пластиковых хомутов. Для дополнительной защиты от влаги обмотайте модуль полиэтиленовой плёнкой. Можно закрепить блок за панелью приборов, тем самым обеспечив минимальную длину проводов при подключении.
2. Сирену разместите под капотом, предварительно вмонтировав кронштейн. Поставьте сирену подальше от блока цилиндров. Электрические провода протяните через отверстие в перегородке, разделяющей салон автомобиля и моторный отсек. Раструб устройства направьте вниз, для избегания скопления влаги в нём.
3. Трансивер с антенной установите в салоне машины на поверхности лобового или заднего стекла. Перед монтажом обезжирьте место установки. Кабель от устройства к блоку управления проложите под декоративной пластиковой панелью. Не размещайте рядом с трансивером электронные устройства, которые могут ухудшить качество сигнала.
4. Светодиод установите в салоне автомобиля на самом видном месте. Его работа должна хорошо просматриваться с улицы. Если диод устанавливается на панель, то заранее сделайте в ней отверстие соответствующего диаметра.
5. Кнопку сервисного режима также установите в салоне в скрытном месте. Доступ водителя к устройству должен быть всегда свободным. Дополнительно замаскируйте кнопку, обмотав изолентой штанного цвета.
6. Триггеры капота и дверей разместите в местах без водостоков. В запертом положении элементов ход штока датчика должен быть не менее пяти миллиметров.
7. Датчик удара поставьте внутри салона автомобиля. Наиболее подходящее расположение – центральная часть кузова. Установите регулятор на ровную поверхность, закрепив пластиковыми хомутами или саморезами. Устройство должно быть доступным для последующей регулировки.

Узнайте как найти кнопку Override на сигнализации Томагавк.

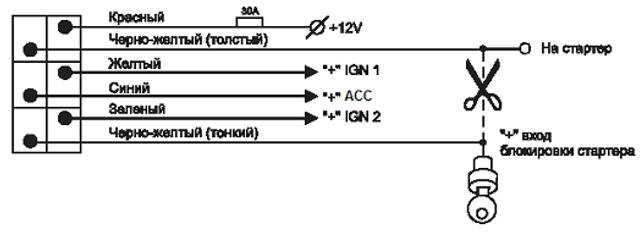

Установка Tomahawk TW 9030 своими руками: распиновка

Как подключить автосигнализацию самостоятельно? Для того чтобы подсоединить 6-ти пиновый разъём следуйте следующим пунктам.

1. Красный провод – питание 12 вольт. Соедините его напрямую с аккумулятором автомобиля. Электрическую цепь защитите предохранителем на 30 ампер.
2. Чёрно-жёлтым толстым проводом соедините стартёрный механизм.
3. Жёлтый провод включите в соответствующий вход на замке зажигания. Напряжение 12 вольт появляется при переводе ключа в положение «АСС» и не пропадает при прокрутке в положение «Стартер».
4. Синий провод — положительный контакт IGN 3 организует дополнительную линию при автоматическом пуске двигателя автомобиля.
5. Зелёный провод — плюсовой выход IGN 2. Соедините с контактом замка зажигания, на котором образуется 12 вольт при переводе ключа в положение «АСС». В режиме «Стартер» напряжение должно исчезнуть.
6. Чёрно-жёлтый тонкий провод – положительный контакт блокировки стартера при автоматическом запуске двигателя. Соедините его с соответствующим контактом на замке зажигания.

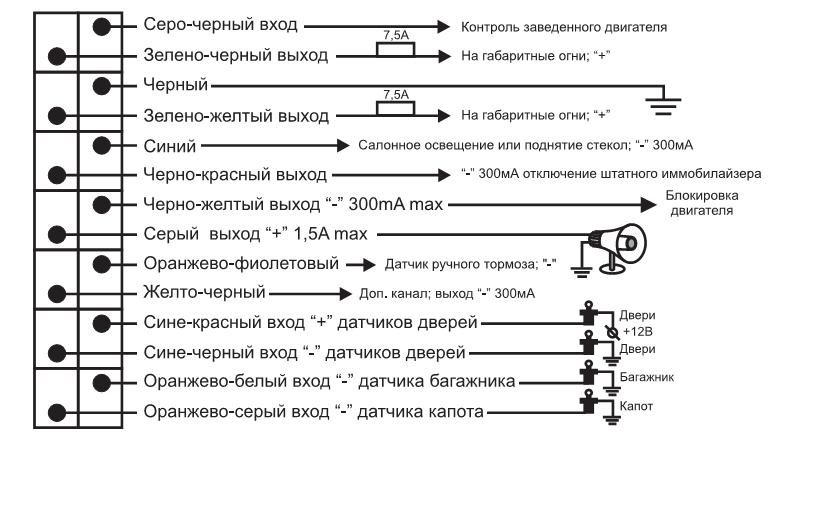

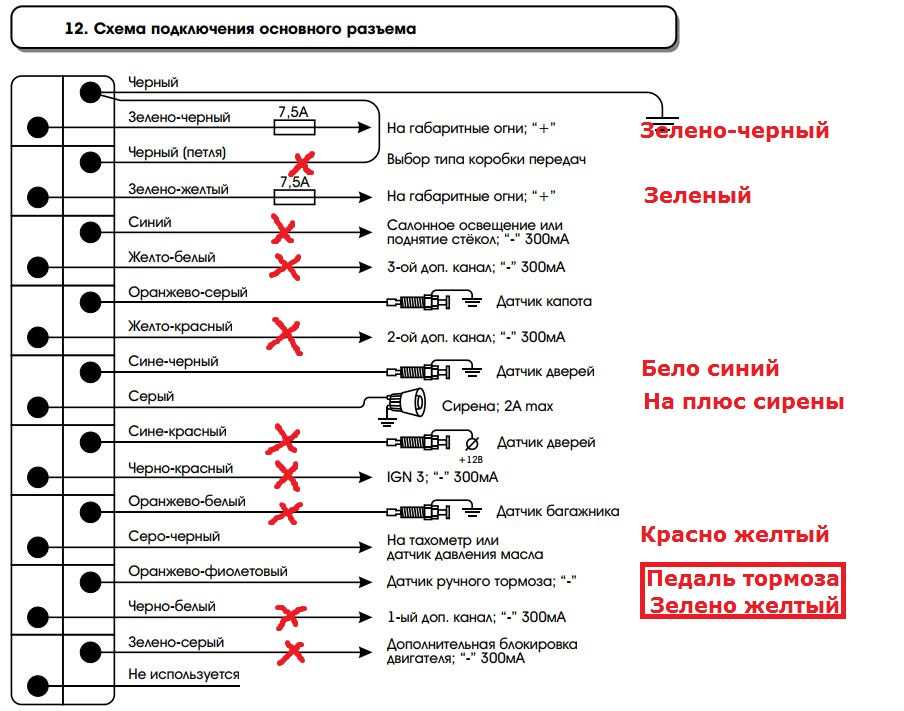

Подключение 14-ти пинового разъёма выполните по следующей инструкции.

1. Чёрно-серый провод соедините с тахометром или с датчиком давления масла.
2. Чёрно-зелёный провод – положительный выход реле поворотных или габаритных огней. Установите в цепь предохранитель на 7,5 ампер.
3. Чёрный – это минус или масса. Подключите провод к заземлению. Используйте любой штатный болт, вкрученный в кузов.
4. Жёлто-зелёный провод – положительный выход реле «поворотников» или «габаритов». Установите предохранитель на 7,5 ампер.
5. Синий подключите для управления стеклоподъёмниками.
6. Чёрно-красный провод – минусовой выход служит для обхода штанного блокиратора при удалённом запуске двигателя.
7. Чёрно-жёлтый провод – отрицательный контакт на реле блокировки.
8. Серый плюсовой используйте для подключения рулевого сигнала и сирены.
9. Оранжево-фиолетовый соедините с отрицательным сигналом ручного тормоза, стоповыми огнями (автомобиль с автоматической коробкой).
10. Сине-красный провод служит для управления триггеров дверей.
11. Оранжево-белый и оранжево-серый – минусовые выходы концевых выключателей дверей. Багажника и капота.

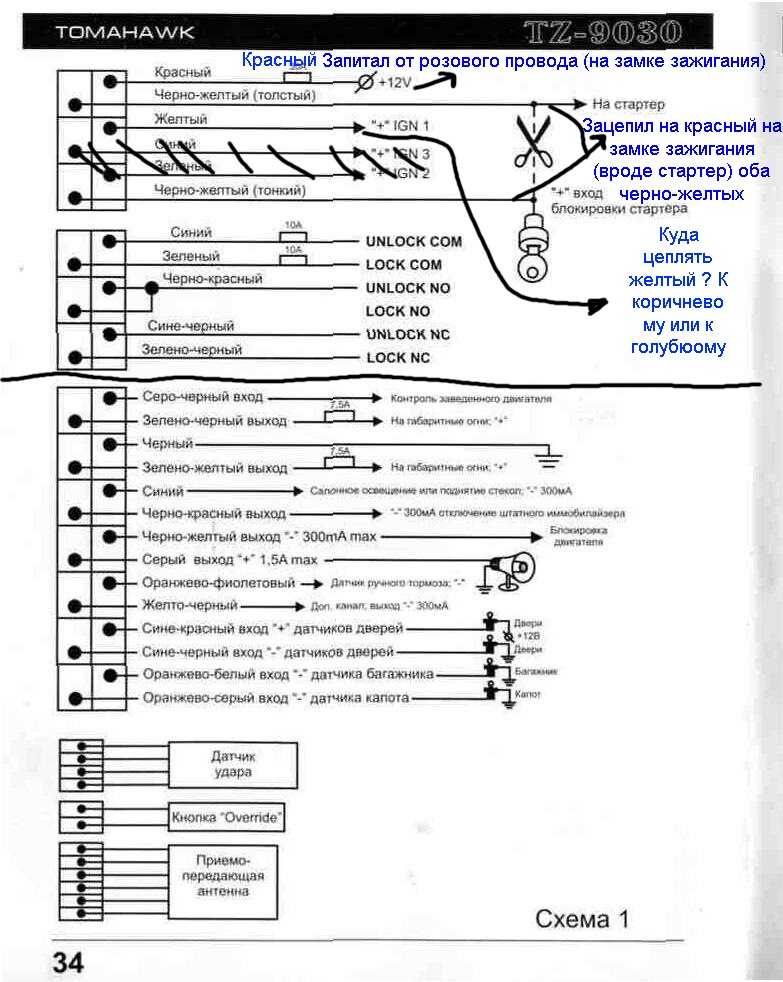

Описание и фото схем Томагавк 9030

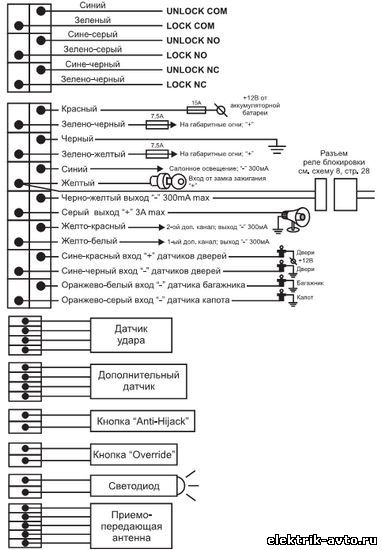

Ниже представлена схема блока Tomahawk TW 9030, распиновка.

управление

схема

обозначения

электропривод

негативное

подсветка

организация

блокировка

легко

клаксон

Узнайте почему сигнализация Томагавк не открывает двери с брелка.

Технические сведения

Автосигнализация Томагавк является универсальной и может устанавливаться на все марки автомобилей: на ВАЗ 2114, Раум 97 года, Форд, Шевроле и многие другие. Противоугонный комплекс отличается следующими техническими характеристиками:

• напряжение питания составляет 12 вольт;
• при выключенном зажигании система потребляет не более 16 мАч;
• передача данных осуществляется при помощи радиоканала на 434 МГц;
• коммутируемая связь – FM;
• питание брелока сигнализации поступает от батареек класса ААА на 1,5 В.

Комплектация системы

Противоугонка Tomahawk 9030 состоит из:

• микропроцессорного модуля управления, размещённого в прямоугольном чёрном корпусе;
• сервисного руководства по монтажу и использованию;
• основного пульта управления с жидкокристаллическим дисплеем. Запасного брелока без экрана;
• двухзонного датчика чувствительности;
• светодиодной лампочки состояния охранной системы;
• набора проводов для монтажа и соединения всех элементов;
• концевого переключателя, устанавливаемого на капот или багажник;
• гарантийного талона;
• упаковки.

Возможности сигнализации

Tomahawk 9030 обладает следующими функциями.

1. Автоматическим запуском двигателя по температуре или по команде.
2. Установкой дополнительных триггеров на двери автомобиля и багажное отделение.
3. Наличием иммобилайзера, производящим блокировку двигателя машины при несанкционированном запуске.
4. Охраной автомобиля с заведённым мотором.
5. Дистанционная настройка датчика удара и чувствительности.
6. Наличием встроенного температурного датчика в блоке управления. Что позволяет владельцу контролировать температуру салона.
7. Настройки сигналов центрального замка.
8. Режим «Комфорт» — двери закрываются по истечении тридцати секунд после отправки команды с брелока.
9. «Паника», привлекающего внимание людей и отпугивающего злоумышленников.
10. Наличием режима «Валет».
11. Тихой охраной автомобиля. При взломе не срабатывает сигнализация и световые приборы, информация отправляется не брелок.
12. Программированием до четырёх пейджеров.
13. Автоматическим запиранием дверных замков при начале движения автомобиля.
14. Наличием режима «Турботаймер». Турбина работает определённое время после выключения зажигания.
15. Подсветка экрана пульта дистанционного управления.
16. Встроенными часами, отображающими текущее время.
17. Блокировкой кнопок управления коммутатора, предотвращающее случайное нажатие.

Видео

Новинки авто > Автосигнализации >

Схема Подключения Томагавк — tokzamer.ru

Также Вы можете выйти из этого режима удерживая кнопку «Anti-hijack» в течение 5-ти сек.

Инструкции к сигнализациям Томагавк

Комплектация автосигнализации Томагавк 9010

На дисплее брелока-пейджера отобразятся следующие иконки: — попытка запуска двигателя. В этом режиме запуск двигателя при помощи ключа зажигания невозможен.

Мы используем штатный датчик. Контроллер удара и чувствительности устанавливается в салоне машины. Если эта функция активирована, двигатель, после выключения зажигания, продолжает работать в течение 1,3 или 6 мин.

Для того, что бы установить датчик, воспользуемся технологическим отверстием под крышкой капота. Разнообразие противоугонных систем Инструкция по применению Как правильно установить и настроить защитную систему с датчиками температуры и удара?

Не устанавливайте устройство на пластиковые детали — это не обеспечит ему корректной работы. Инструкция такова: Для начала осуществляется монтаж сирены в моторном отсеке.

Наличие в брелке часов, таймера и будильника. Основные настройки Для датчика температуры установите пороговые значения, при которых им будут отправляться сигналы на пульт дистанционного управления или проводиться автоматическая корректировка работы автозапуска. Для отключения опции повторите те же действия.

На дисплее брелока-пейджера появится иконка , указывая, что датчик удара отключен. Для выхода из режима иммобилайзера нажмите кн. Время его функционирования выставляется с помощью таблицы, которая идет в комплекте. Она не должна быть доступна через нижнее отверстие. Вызов водителя Для активации этой функции необходимо нажать кнопку вызова, расположенную на антенне-передатчике.

Производится прокладка кабеля от капота до микропроцессора. Этот элемент должен быть установлен подальше от металлических частей и проводки. Из моторного отсека в салон провод выводится через специальное технологическое отверстие в перегородке.

Сигнализация Томагавк

В соответствии с руководством по эксплуатации Томагавк , установка сирены осуществляется под капотом машины. Пользуясь отверткой, аккуратно поддеваются защелки, и разъединяется блок.

Перед выполнением монтажа компоненты сигнализации Томагавк должны подключаться между собой в одну цепь, которую питает вольтный источник энергии. Кстати, к сигнализации Tomahawk их подключают не напрямую, а через блокирующие диоды.

Парковочные огни вспыхнут 3 раза, сирена издаст 3 «ЧИРПа». Если эта функция активирована, двигатель, после выключения зажигания, продолжает работать в течение 1,3 или 6 мин. Запуск мотора дистанционно.

Не устанавливайте устройство на пластиковые детали — это не обеспечит ему корректной работы. Если у вас ее уже не осталось или надпись нечитаемая, то остается найти похожее на ваш брелок фото в интернете и узнать от какой оно модели; ну или можно просто обратиться в любой автосервис.

Комментарии и отзывы

Кстати, к сигнализации Tomahawk их подключают не напрямую, а через блокирующие диоды. Воспользуйтесь таблицей программирования для выбора одной из них. Светодиодный индикатор в этом режиме горит постоянно. Аварийное снятие с охраны: Включите зажигание двигатель не должен быть заведен Нажмите кнопку «Override» 4 раза Выключите зажигание Парковочные огни вспыхнут 2 раза, сирена издаст 2 «ЧИРПа», подтверждая активацию функции.

Парковочные огни вспыхнут 2 раза, сирена издаст 2 «ЧИРПа». После подключения сигнализации вам потребуется произвести настройку охранной системы. Дистанционный запуск двигателя не может быть осуществлен в случае, если: Рычаг коробки передач находится не в нейтральном положении.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Если в наличии имеется мультиметр, то можно проверить работу датчика при открытом и запертом капоте. Обратите внимание, что точка 1 и 2 отвечает за закрытие и открытие дверей, а 3-я точка отвечает за замок багажника. С помощью дрели производится просверливание технологического отверстия для датчика. В идеале — его монтаж нужно выполнить в центральной части кузова.

TOMAHAWK TW-9010 РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Pdf Download

Содержание

2

• страница из 40

• Содержание
• Оглавление
• Закладки

Advertisement

Table of Contents

• Table of Contents

• System Main Features

• Remote Control Trinkets

• LCD Features

• Arming Mode

• Arming with Siren Disabled

• Автоматическая постановка и повторная постановка на охрану

• Снятие с охраны

• Иммобилайзер оснащена

• Открытие/закрытие дверей с работой двигателя

• Удаленное отсечение двигателя

• Стартапию удаленного двигателя

• Turbo Timer

• Turbo Timer

• Turbo Timer

• Turbo Timer

• Прогрев двигателя до заданной температуры

• Ежедневно (1, 2, 4, 12 часов) Автоматический запуск

• Удаленное сканирование состояния

• 2-й вспомогательный канал

• Режимы тревоги

• Поиск автомобилей

• Отключение дистанционного ботинка

• Сенсор с удаленным ударом отключение

• 22,22,22,22,22,22,22,22,22,22,22,2124. Режим

• 24 Режим «Служащий»

• 26 Функции кнопки «Отмена»

• Вызов водителя

• Аварийная постановка/снятие с охраны

  010

• Программирование вспомогательные безделушки

• Удаленное запуск подготовки к автомобилям с ручной передачей

• Режимы работы индикатора

• Trinktet-Pager Замена батареи

23

40024 Trinktet-Pager Замена батареи

23

40024 Trinktet-Pager. Функции пейджера

• Таблица программирования

• Описание программируемых функций

  • Инструкции по установке

  • Basic Installation Principles

  • Choosing Locations for Main Units

  • Wire Connections

  • Wire Connections

  • Selection of Manual or Automatic Transmission

  • Connection of Central Lock

  • Настройка датчика удара

    • Схема подключения

    • Технические данные

Tomahawk TW-9010

®

Tomahawk

Автомобильные сигналы

TW-9010

Двухчастотная система автомобилей

Руководство пользователя

Инструкции для установки

Содержание

Предыдущая страница

Следующая страница

Содержание

Связанные руководства для Tomahawk TW-9010

Нет связанных руководств

Обзор содержимого для Tomahawk TW-9010

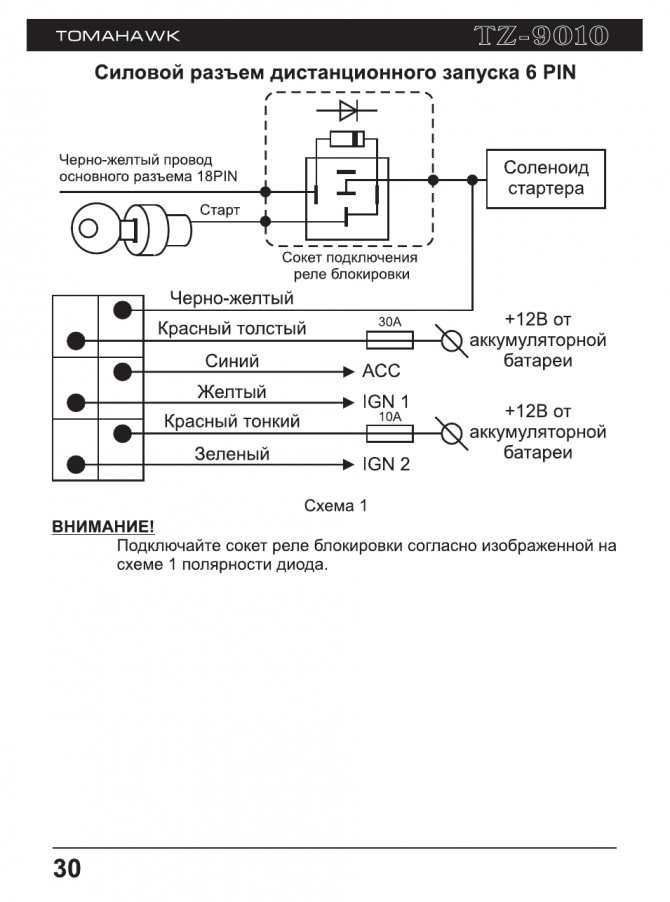

Схема подключения сигнализации Томагавк 9010

.

Сигнализация с автозапуском. Tomahawk

В сравнении с «бюджетными» охранными комплексами хорошо зарекомендовала себя техника марки Tomahawk. Сейчас, в 2015 году, многие автосигнализации Tomahawk сняты с производства. Еще выпускаются сигналки следующих семейств: Z, X, S, TZ 7010 и некоторые другие. В продаже, однако, можно найти Tomahawk tw 9.Сигнализация 010 или tz 9030. Второй из них более современный, все функции в нем запрограммированы, а потому лучше отдать предпочтение модели попроще. По крайней мере, на сигналке Tomahawk tw 9010 нельзя «случайно» перепрограммировать назначение клеммы «ACC», подключенной к силовой проводке.

Штатное подключение tw 9010

Производитель оборудования Томагавк предлагает подключение сигнализации следующим образом:

Главный разъем, Томагавк-9010

Отзывы говорят о том, что штатный вариант подключения в автомобилях ВАЗ легко реализуем. Концевик капота, кнопку Anti-Hijack можно не подключать, а вот «сине-красный» провод, идущий от разъема, точно не понадобится. Можно подключить реле блокировки, подключенное к «черно-желтому» кабелю, если нужен автозапуск. В общем подключение Томагавк тв 9Сигналка 010 доставляет удовольствие, если речь идет о ВАЗ-2110.

Под торпедой ВАЗ «десятка» два разъема. Они окрашены в белый и красный цвета. При выполнении Т-образных соединений из разъемов вытягиваются следующие провода:

1. Шнур тахометра подключается к контакту «3» разъема белого цвета,
2. Провод датчика стояночного тормоза (белый разъем),
3. Два шнура от поворотников (клеммы 5 и 6 красного разъема).

Все автосигнализации Tomahawk позволяют блокировать стартер. Если владельцу нужна такая опция, то в разрыв шнура «50Р» включается реле.

Подключение к замку зажигания

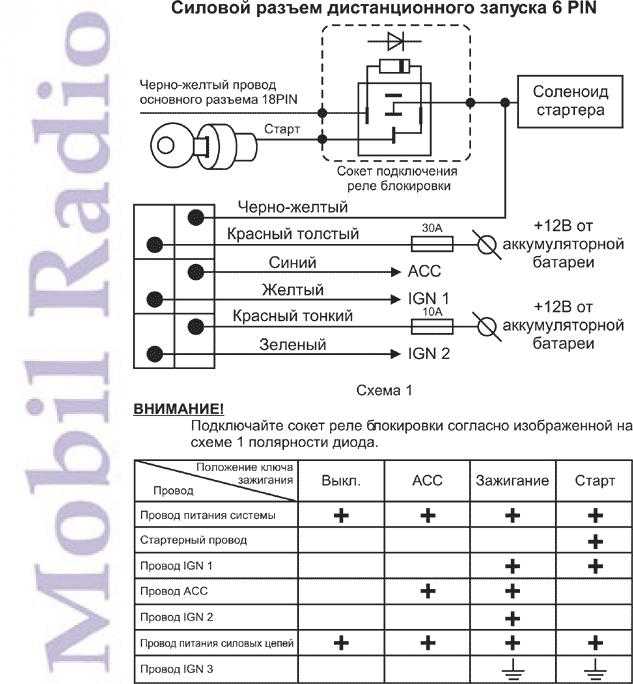

Блокировка с помощью «внешнего реле» является штатной опцией сигналки Tomahawk tw 9010, в отличие от систем tz 9030.

Если блокировка не нужна, все же подключите «желтый» шнур 6-контактного разъема к клемме «15ГЧ».

Подключение без автозапуска

Автоматический запуск нужен для реализации автопрогрева двигателя. Будем считать, что последний из вариантов владельцу не нужен. Установка и установка автосигнализаций, вне зависимости от их марки, в этом случае упрощается. Теперь будет рассмотрено, как подготовить стандартные разъемы перед установкой сигнализации Томагавк. Читай внимательно.

Штатные модули ВАЗ-2110, подготовка

Кузов «торпеда» скрывает два электрических разъема. В них вам понадобится 4 провода:

Разъемы приборной панели

В текстовом виде эти цифры были приведены ранее. А теперь отметим, что автосигнализация должна получать информацию о том, открыты ли двери. tomahawk 9010 Следовательно, вам понадобится еще 4 контакта:

4 провода от дверных выключателей

На рисунке показан разъем модуля БСК. Соединения ко всем проводам должны быть Т-образными.

Для сигнальной проводки подключите к ней ответвления. Так вы оставляете возможность быстро отключить будильник.

Шнуры питания, наоборот, хотелось бы припаять. Делается это «зелено-желтым» и «зелено-черным» проводом, идущим от модуля сигнализации «Томагавк» к поворотникам.

Установка автосигнализации не такая уж сложная задача. Но нужно знать, где и что находится в машине. Стандартные разъемы выглядят следующим образом:

2 клеммные колодки, белая и красная

Здесь «синий» и «бело-голубой» шнуры подключаются к поворотникам, «желтый» — к тахометру. Вы найдете сразу четыре «важных» провода, идущих от разъема модуля BSK. Кстати, к сигналке Томагавк они подключены не напрямую, а через блокировочные диоды. Аноды 4-х диодов скручены и подключены к «сине-черному» кабелю.

Любая автосигнализация подключается к дверным выключателям не через обычные диоды, а через диоды Шоттки. Подходят, например, детали с маркировкой 1N4001 и т. д.

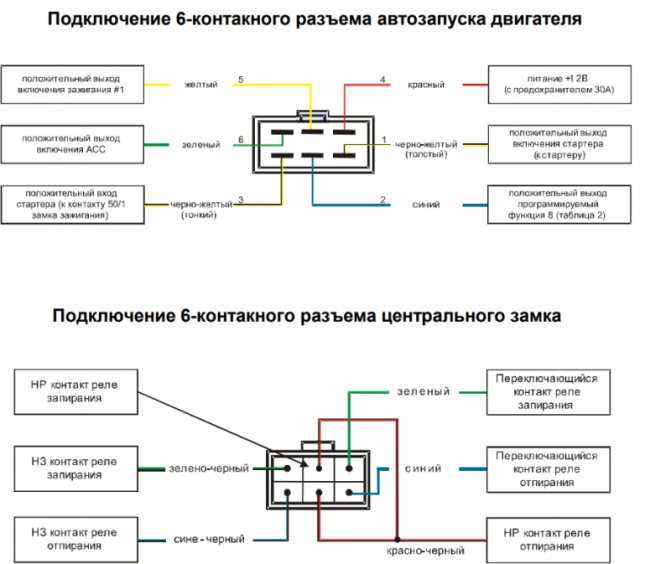

Говоря о подключении центрального замка, известна схема, рекомендованная производителем автосигнализации:

Стандартный вариант подключения центрального замка

Но читая отзывы, можно понять, что на ВАЗ все выглядит проще -2110. Для управления центральным замком нулевой потенциал подается на «белый» или «коричневый» провод:

Модуль управления центральным замком, ВАЗ-2110

Так что эти кабели можно подключить к проводам, идущим от Tomahawk tw 9010 6-контактный разъем:

Упрощенный вариант, центральный замок и сигнализация

Реализовав упрощенный вариант, нежелательно отдавать противоречивые команды: сдвинув «собачку» вниз, нельзя, взяв брелок, нажать кнопку Кнопка РАЗБЛОКИРОВАТЬ (открыть).

Что делать с зажиганием

В комплекте с оборудованием Томагавк поставляется реле блокировки. Подключить по схеме:

Подключение к замку зажигания

Производители не маркируют шнуры розеток. А вот кабель, подключенный со стороны замка, можно определить по срабатыванию реле:

Разъем (розетка) реле блокировки

«Минус 12 вольт» подключается к коричневому шнуру, а плюсовое напряжение применяется в свою очередь к силовым кабелям. Автосигнализация

, о которой идет речь, подключается к реле одним кабелем («черно-желтый» от основного разъема). Но монтаж осуществляется, когда все подключения уже выполнены.

Здесь шнур питания подходит к третьему контакту клеммной колодки, который порвался. А четвертый контакт необходимо подключить к «желтому» кабелю, к которому через штатный разъем подключается автосигнализация.

Все оборудование Tomahawk обладает тем свойством, что при выходе из строя основного блока реле продолжает проводить ток. Но если его выключить, то есть вынуть из розетки, запустить двигатель будет невозможно. Так что при установке позаботьтесь о надежном креплении гнезда реле. Последнее справедливо не только для систем марки Tomahawk, но и для другого блокировочного оборудования.

Слаботочные цепи и основной разъем

Основной блок охранной системы Tomahawk оснащен несколькими разъемами:

Модуль сигнализации tw-9010

Как быть с 6-контактными клеммниками, рассмотрено выше. А для последующей настройки системы подключите антенный блок, кнопку Override и светодиод. Теперь поговорим о подключении основной клеммной колодки.

Перемычка, установленная на основном блоке, затем обрезается для блокировки автозапуска при включенном «ручнике». Если автозапуск не используется, оставьте перемычку. Провода основного разъема подключаются следующим образом:

Разъем tw-9010 в ВАЗ-2110

Дополнительные разъемы отмечены синими крестиками. Например, вы не используете датчик капота, но система Томагавк считает, что он закрыт.

При установке отсоедините стандартный аккумулятор. После включения сигнализация находится в режиме «Открыта».

Как запрограммировать важные опции

Для программирования блока Tomahawk tw-9010 потребуются:

• Хотя бы один брелок, воспринимаемый системой,
• Активная кнопка блокировки,
• Перед выполнением любой операции снять автомобиль с охраны.

Возьмите основной брелок, нажмите кнопку «Замок». Если на экране отображается «закрытый замок», нажмите клавишу еще раз.

Набор опций, которые можно установить программно, приведен в любом мануале к сигналке Томагавк. Брелки оснащены четырьмя кнопками, а значение задается нажатием одной :

Скриншот инструкции для tw-9010

Запрограммируем систему на управление «по тахометру»:

1. При снятой с охраны и закрытых дверях включить зажигание не запуская двигатель,
2. Нажмите «Переопределение» 6 раз
3. Выключить зажигание (прозвучит сигнал «чирп»).

Теперь нажмите Override 4 раза подряд. Затем выберите «значение 3», взяв брелок и нажав кнопку «багажник».

Дополнительные брелки не нужны. Выполните шаги 1-3, нажав Override 9раз. Если светодиод подключен, подождите, пока он включится. Запустите двигатель и на 1000-1500 об/мин нажмите и удерживайте Override. Прозвучит одиночный «чирп», означающий, что система «Томагавк» прошла «успешное обучение». Если вы услышите 4 «чириканья», повторите тренировку.

Если все сделать без ошибок, то основной брелок будет корректно отображать режим работы двигателя.

Китайский комплект Томагавк-9010

Томагавк 9010

Не закрываются двери от брелка сигнализации ВАЗ (2110 — 2112)

Описание :
Решен вопрос с сигнализацией задних дверей ваз, этот способ можно применить и к багажнику если он не открывается с кнопки в салоне. Не забудьте подписаться и поставить лайк)

как включить автозапуск томагавк

Несмотря на то, что в линейке охранных комплексов томагавк используются самые современные технологии, разработчики постарались сделать так, чтобы процесс установки отдельных ее образцов прошел не слишком отличаются от общепризнанных классических норм.

Например, как и при работе с любым другим электрооборудованием, предназначенным для автомобилей, перед началом установки сигнализации томагавк настоятельно рекомендуется отключить бортовое питание, отсоединив клемму «-» от аккумуляторной батареи.

В целом в основу установки автосигнализаций положены следующие принципы:

• Скрытность конкретных мест установки важнейших блоков;
• Отсутствие источников тепла и влаги вблизи основных блоков;
• Создание условий для минимизации взаимного влияния блоков системы и элементов штатной электроники автомобиля друг на друга.

Кроме того, обращается внимание на то, что излучающая антенна должна располагаться на максимальном удалении от источников помех, а длина соединительных проводов должна быть минимальной.

Что касается основных блоков охранной системы, то при их установке следует соблюдать следующие правила:

• Блок управления основной сигнализацией лучше всего устанавливать в салоне автомобиля, как наиболее защищенном от влаги и ударов месте. Также приемно-передающая антенна «РЧ» размещается в кабине таким образом, чтобы получить максимальную дальность управляющего сигнала (другими словами, антенна должна быть как можно выше и, в то же время, не соприкасаться с металлическими элементами кузова и жгутами проводов).
• Сирена монтируется в моторном отсеке, при этом при закрытом капоте она не должна быть доступна снаружи, в том числе снизу автомобиля. Рупор сирены должен быть направлен вниз, что предотвратит скопление в нем влаги и мусора. Что касается мест соединения проводов, то их целесообразнее планировать внутри салона, где они будут менее подвержены окислению.
• Все цепи со значительными рабочими токами (питание, центральный замок, габаритные огни и т. д.) должны быть защищены предохранителями соответствующего номинала.
• Триггеры капота и багажника врезаны в места, закрытые от посторонних и защищенные от влаги. В процессе эксплуатации не забывайте их периодически смазывать.
• Датчик удара размещают в салоне автомобиля, прикрепляя его непосредственно к металлу кузова с помощью саморезов. Идеальным местом для этого датчика является центр автомобиля.
• Все электрические соединения в цепях зажигания, стартера, внешнего освещения и т. д. должны быть тщательно пропаяны.

Порядок подключения отдельных проводов определяет схему подключения автосигнализации томагавк и следующий цветовой код основного 14-контактного разъема:

1. Красный провод – «+» для питания системы от аккумулятора через предохранитель 15А.
2. Черный провод — «-» общего кузова автомобиля.
3. Синий провод — «-» на линию вежливой подсветки.
4. Черный провод с желтой полосой — «-» на реле блокировки стартера.
5. Желтый провод с красной полосой — выход на второй доп (активируется с брелока).
6. Синий провод с красной полосой – «+» на дверной доводчик.
7. Синий провод с черной полосой — «-» на дверном курке.
8. Оранжевый провод с белой полосой — «-» к курку багажника.
9. Оранжевый провод с серой полосой — «-» к курку капота.
10. Желтый провод с белой полосой — «-» выход первого дополнительного канала (активируется по сигналу брелока на отпирание багажника).
11. Серый провод – «+» управления сиреной.
12. Желтый провод – «+» к замку зажигания.
13. Зеленый провод с черной полосой — «-» плюс на реле управления габаритными огнями.
14. Зеленый провод с черной полосой — «+» плюс на реле управления габаритными огнями.

Подключение остальных компонентов (приемно-передающей антенны, датчика удара, светодиода, кнопок управления и т.д.) осуществляется с помощью жгутов, входящих в комплект, и не представляет особой сложности.

Многие автовладельцы хотят приобрести не просто сигнализацию, а систему, которая сочетала бы в себе ряд дополнительных функций, повышающих комфортность использования автомобиля. Одним из них является автозапуск двигателя. Благодаря этой функции салон автомобиля можно охладить летом или прогреть зимой незадолго до поездки. Сигнализация с автозапуском двигателя помогает не только повысить комфорт, но и сэкономить время на подготовку автомобиля к поездке.

Автоматический запуск двигателя предусматривает возможность установки определенного времени или температурного режима (в салоне или на улице), после чего двигатель запустится самостоятельно. Производители устройств определяют набор режимов. На момент покупки сигнализация запуска двигателя необходимо определить ряд характеристик, например способ кодирования сигнала между охранной системой автомобиля и брелоком владельца. Многие люди предпочитают использовать GSM-модуль, который передает более надежный и безопасный сигнал по сравнению с разговорными или динамическими кодированными радиопередатчиками.

При установке сигнализации с автоматическим запуском двигателя могут возникнуть сложности во взаимодействии с различными противоугонными системами. Чаще всего проблемы связаны с иммобилайзером, который не дает работать двигателю без использования кодового ключа. С другой стороны, система автозапуска предназначена для предварительного запуска двигателя. Эти два устройства могут конфликтовать. Чтобы избежать этого, можно использовать блок обхода иммобилайзера. Благодаря ему силовой агрегат может запускаться автоматически и без конфликтов от таких устройств. В этом случае система защиты автомобиля будет находиться в активном состоянии.

Особенности современных моделей сигнализаций с автозапуском двигателя

В каталоге магазина АвтоПрофи представлено огромное разнообразие разнообразных моделей. автосигнализация с запуском двигателя . Подробное описание их технических характеристик поможет вам сделать правильный выбор. Некоторые изделия имеют большую дальность действия, которая может достигать двух километров. Модели могут иметь широкий набор дополнительных параметров. Среди них программируемое управление работой стеклоподъемников, люка с электроприводом и других систем центрального замка, включение и выключение режима охраны без использования сирены сигнализации, расширение количества подключаемых устройств и т. д.

Важно понимать, что наличие дополнительных опций и функций приводит к увеличению стоимости сигнализации, поэтому приходится выбирать между комфортом и затратами. Некоторые модели более доступны по цене, но они не обеспечивают высокой стойкости шифрования.

Каждая представленная в нашем магазине модель сигнализации с блоком питания с автоматическим запуском имеет подробное описание технических характеристик и функций, что облегчает выбор оптимального устройства.
