ШРУС: что это такое в автомобиле, где находится и из чего состоит

Всего несколько десятков лет назад большинство водителей не имели представление о такой детали автомобиля как ШРУС. Что это такое, в настоящее время приходится выяснять владельцам передне- и полноприводных ТС, поскольку при выходе узла из строя его приходится менять. Поломка детали происходит вследствие износа или по вине водителей, увлекающихся экстремальной, неадекватной ездой и недостаточно внимательно относящихся к состоянию своего автомобиля.

Что такое ШРУС в машине

Шарнир равных угловых скоростей (ШРУС) – подвижная деталь ходовой переднеприводных и полноприводных автомобилей. Однозначной версии истории разработки детали и первой установки её в автомобиля нет. Вероятнее всего, первый подобный механизм сконструировал и запатентовал А. Рцепп в 20-х годах прошлого века. Широкое распространение узел автоподвески получил в середине 20-го века.

Изобретение ШРУСа позволило решить следующие проблемы:

• Преодолеть неравномерность передачи вращения колеса;
• Снять вибрацию;
• Нивелировать перегрузки на шестерни и валы во время движения ТС.

Общий вид ШРУСа в автомобиле

ШРУС позволил передавать крутящий момент на управляемые колёса без потери мощности. В современном автомобилестроении гомо-кинетические шарниры устанавливают на всех переднеприводных и некоторых моделях полноприводных автомобилей.

Это важно! Качественный ШРУС отличается повышенным ресурсом: при своевременных профилактических мероприятиях производители гарантируют равенство срока службы детали периоду эксплуатации автомобиля. Бережная езда позволяет использовать конструкцию длительный срок без замены.

Для чего нужен

В сленге автомобилистов узел именуют «граната», поскольку он по форме похож на этот боеприпас. ШРУС – деталь подвески машины, обеспечивающая энергию вращения и позволяющая управлять поворотом колёс до 70 градусов. Шарниры передают крутящий момент на ведущие колёса, что позволяет вращать их и одновременно управлять.

Граната обеспечивает поворот колёс транспортного средства на 70 градусов

На колесе присутствует два ШРУСА: внутренний и внешний. Одновременная работа двух шарниров позволяет колёсам беспрепятственно вращаться, независимо от вертикального отклонения полуоси, поворотов, развала-схождения. Прямые канавки внутренних шарниров обеспечивают перемещение деталей вдоль оси, что компенсирует вибрации двигателя и колебания передней подвески. Радиусные канавки внешних увеличивают угол поворота ШРУСа и соединённого с ним колеса.

Разновидности

Конструкторами разработано 4 разновидности шарнира.

Кулачковые

Включают в себя пару фасонных дисков и вилок. Увеличенная площадь сцепления деталей позволяет этому виду выдерживать повышенные нагрузки. Авто с кулачковыми ШРУСами передвигается исключительно на средних скоростях.

Детали кулачкового ШРУСа

Трипоидные

Основная часть данной разновидности – трёхлучевая вилка, помещённая в корпус. На каждом луче находятся ролики, вращающиеся на игольчатых подшипниках. Вилка напрессована на шлицы вала, соединённого с КПП. На внутренней части корпуса ШРУСА нанесены канавки, обеспечивающие поворот детали. Трипоидные шарниры делятся на универсальные и жёсткие. Универсальные применяются как внутренние ШРУСы, жёсткие – как внешние, поскольку обеспечивают передачу под большим углом.

Трипоидные шарниры в разобранном состоянии

Шариковые

Наиболее распространённая модель, состоящая из корпуса, сепаратора, обоймы и шариков. Перемещаясь по канавкам, шарики передают колёсам крутящий момент.

Шариковые гранаты включают в себя 6 металлических шариков одинакового диаметра

Карданные спаренные

Состоят из пары карданных шарниров, выравнивающих движение друг друга.

Карданные спаренные шарниры не пользуются популярностью из-за сложности

Из чего состоит ШРУС

Конструкция ШРУСа зависит от его разновидности. В основе всех видов лежат корпус и обойма. Внутри основных элементов конструкции нанесены канавки для движения шариков, жёстко соединяющих части детали.

Наружный ШРУС передаёт крутящий момент под различными углами без потерь. Менее подвижный (с углом поворота 20 градусов) внутренний шарнир. Внутренний ШРУС – трипоид с роликами на подшипниках, которые движутся по канавкам в ответном стакане. Он компенсирует ход подвески и обеспечивает неразрывность вала.

Основные узлы ШРУСа

Принцип работы детали:

• Число канавок внутренней обоймы совпадает с количеством подшипников в ней;
• Кулак и корпус разделены подшипниками, удерживающими сепаратор;
• Подшипники двигаются по большому диаметру корпуса и по меньшему кулака;
• Вследствие этого возникает вращательный момент, транспортирующийся на внутреннюю обойму и ведомый вал;
• При смене угла между полуосями подшипники передвигаются по внутренним канавкам и передают крутящий момент.

Причины и признаки поломки гранаты

Качественный ШРУС – долговечная и надёжная деталь ходовой автомобиля, но только при соблюдении правил эксплуатации. Неблагоприятное воздействие внешних факторов призваны устранить специальные пыльники, которыми защищены узлы: они предохраняют ШРУСы от попадания грязи, пыли и влаги.

Работа детали в большой мере зависит от состояния пыльников. Малейшее их повреждение при езде по плохим дорогам с многочисленными ямами заканчивается попаданием внутрь ШРУСа загрязнений. Под воздействием грязи и влаги внутренняя смазка шарниров приходит в негодность, вследствие чего возникает повышенное трение, что приводит к поломке детали.

Другая причина проблем с деталью – неграмотное, экстремальное вождение автомобиля. Резкие старты с вывернутыми колёсами или пробуксовками, другие повышенные нагрузки на ходовую заставляют шарниры трудиться на пределе возможностей. В группу риска входят автомобили с «разогнанными» моторами. Стандартные приводы не рассчитаны на передачу дополнительного крутящего момента, поэтому срок их службы резко сокращается.

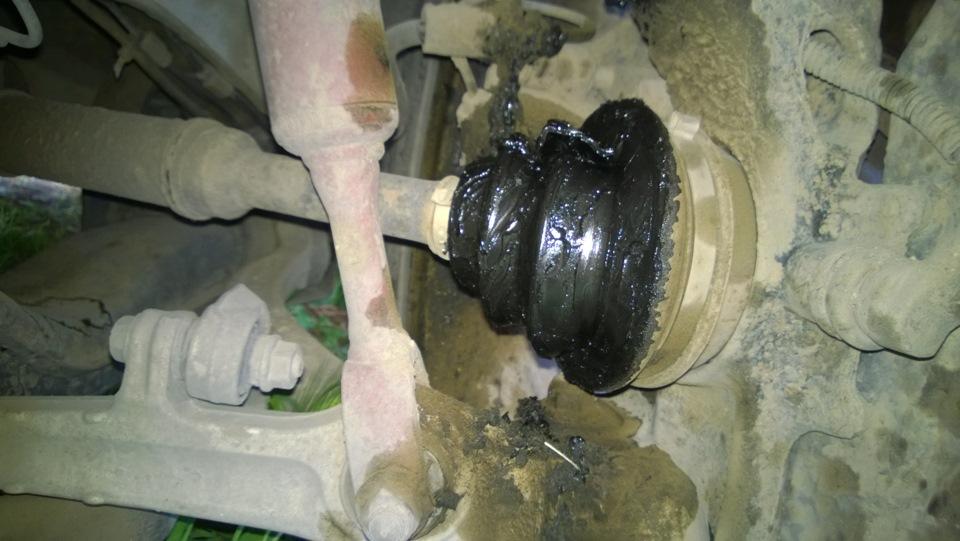

Самая уязвимая часть гранаты — пыльник

ШРУС может быстро сломаться по вине производителя автомобиля. Использование некачественного металла или нарушение технологии производства резко снижает качество детали. Автовладелец не в силах повлиять на работу шарнира, поскольку вина за его поломку полностью лежит на производителе машины.

Понять, что ШРУС неисправен, можно по следующим признакам:

1. Хруст при поворотах. Хрустеть узел начинает по причине попадания внутрь грязи и удаления из его соединений смазки.
2. Рывки в начале движения, ускорения или замедления автомобиля.
3. Вибрация на скорости, особенно на поворотах.

Методы диагностики

Характерный признак проблем с работой механизма – повреждения пыльника. Если на защите обнаружены трещины даже небольшого размера или ослабление хомутов, стоит проверить состояние узла. Опытные автовладельцы и мастера советуют проверять состояние пыльников после каждых 5–7 тысяч пробега.

Специалисты рекомендуют самостоятельно воспользоваться одним из следующих методов диагностики неисправности:

1. Машину ставят на подъёмник и включают первую скорость. Неисправный шарнир сразу издаст характерный хруст.
2. Выворачивают рулевое колесо до упора, запускают мотор и трогаются. Хруст может появиться в начале набора скорости.
3. Слушают звуки при езде по неровностям или наборе скорости.
4. Явный признак неисправности шарнира – увеличенный люфт. Чтобы проверить состояние детали, берутся за внутренний шарнир на выходе привода наружного и качают его: люфт от полутора десятков миллиметров свидетельствует о поломке детали.

Своевременная диагностика поможет избежать проблем с автомобилем

Это важно! Проверку ШРУСов на предмет появления хруста желательно проводить раз в 3–4 месяца. Контролировать состояние пыльников и крепление хомутов нужно после каждой поездки по сильно пересечённой местности.

Устранение неисправности

Обнаружение даже небольших дефектов пыльника свидетельствует о наполнении шарнира грязью и недостатке смазки. Эксплуатировать ШРУС в подобном состоянии нельзя, поэтому необходимо снять пыльник и наполнить шарниры новой смазкой.

Перед внесением свежей смазки деталь разбирают, тщательно очищают, полностью удаляют грязь. Затем детали механизма промывают бензином, просушивают и наносят новую смазку. Для внутреннего шарнира используют 100–110 граммов смазки, для наружного достаточно 70–80 граммов. ШРУС устанавливают на колесо и закрывают пыльником.

Специалисты рекомендуют после смазки шарнира устанавливать новые, оригинальные пыльники, поскольку старые детали теряют эластичность и могут потрескаться через непродолжительный срок. Неоригинальные пыльники неидеально прилегают в местах крепления, поэтому в зазоры быстро набьётся новая порция пыли и воды.

Устранить неисправность можно своими руками

Важное условие успешной эксплуатации ШРУСов – выбор качественной смазки. Специалисты советуют отдавать предпочтение составам на основе дисульфида молибдена, которые минимизируют трение в узлах и эффективно защищают их от коррозии, а также оказывают минимальное разрушающее действие на пыльник.

Это важно! Противопоказано использовать для ШРУСа графитную смазку. Она не может защитить деталь от повышенных нагрузок, поэтому приводит к её ускоренному износу.

Что будет, если не менять ШРУС

Эксплуатировать машину с проблемами в ШРУСе возможно, если небольшой хруст раздаётся на поворотах: достаточно заменить повреждённые пыльники и обновить смазку детали. При передвижении на машине со слегка повреждённым шарниром необходимо снижать скорость на поворотах.

Если наблюдается вибрация при наборе скорости и хруст слышен даже при движении прямо, ШРУС необходимо срочно менять. Неисправный ШРУС может полностью выйти из строя, и колесо внезапно заклинит. Если это произойдёт на высокой скорости, можно ожидать самых печальных последствий.

Это важно! На некоторых моделях ТС значительный износ или поломка трипоидного ШРУСа вызывает заброс иголок подшипников в картер коробки передач, откуда они вместе с маслом поднимаются и перемалываются шестернями. Ремонт такого двигателя по стоимости практически равен покупке нового автомобиля.

Видео: что может быть, если во время не поменять пыльник ШРУСа

ШРУС – одна из основных деталей ходовой передне- и полноприводного автомобиля, и от её состояния зависят комфорт и безопасность езды. При возникновении признаков поломки шарнира не стоит откладывать диагностику и ремонт – иначе «вылечить» привод вряд ли удастся.

carnovato.ru

Шрус наружный и внутренний

ШРУС, шарнир равных угловых скоростей или гомокинетический шарнир — устройство, пришедшее на смену карданному шарниру и предназначающееся для передачи крутящего момента при больших, до 70°, углах поворота колес. В среде автомобилистов механизм получил название «граната». Причина этому — внешнее сходство с боеприпасом.

Сегодня гомокинетические шарниры используются на машинах, оборудованных передним приводом, а также на полноприводных ТС. Применение устройства на автомобилях с задними ведущими колесами — редкость. Однако подобные экземпляры существуют. Продаются и комплекты, позволяющие заменить ШРУСОМ крестовину карданного вала на отечественной «классике».

На одном колесном приводе имеется два шарнира — внешний и внутренний. ШРУС привода наружный не имеет существенных отличий от внутреннего. Подобная конструкция позволяет добиться хорошего выворота колес без потерь в мощности и работы шарнира «на износ».

Сегодня ШРУС является основным и хорошо изученным способом передачи момента при повернутых колесах.

Диагностика этого элемента производится любым автосервисом. Однако ремонту узел не подлежит. При его неисправности требуется полная замена шарнира.

Виды ШРУСов

За время существования устройство внутреннего ШРУСа и его наружной разновидности несколько раз видоизменялось. Прежние модели шарнира оставались в ходу наряду с новыми разработками. Сегодня известно 4 основных конструкции шарнира.

1. Кулачковые (сухариковые). Состоят из 2-х фасонных дисков и аналогичного количества вилок. За счет большой площади сцепления способны выдерживать интенсивные нагрузки, однако не лишены существенных конструктивных недостатков. На автомобилях, оснащенных кулачковыми шарнирами, можно ездить только на небольших скоростях. В противном случае узел греется и выходит из строя. Сухариковый тип устройства распространен на грузовом транспорте.
2. Трипод. Этот вид шарнира состоит из 3-х роликов, которые помещены в специальную чащу. Передача углового момента происходит за счет смещения роликов. Такие виды ШРУСов используются для малогабаритных автомобилей. На триподе ездят некоторые легковые авто и машины, не предназначенные для перевозки тяжелых грузов.
3. Карданные спаренные. По сути, представляют собой пару карданных шарниров, за счет взаимного вращения выравнивающие скорость работы друг друга. Такие конструкции активно использовались в американском автомобилестроении 20-х годов прошлого века. Сегодня спаренными шарнирами оснащают некоторые модели строительной техники и тракторов.
4. Шариковые. Эта модель узла является самой распространенной. Шарнир состоит из корпуса, сепаратора, обоймы и 6 шариков. Последние перемещаются по косым канавкам на внутренней поверхности наружной обоймы, чем обеспечивают передачу момента.


Существуют и промежуточные модели узла: четырехшариковые, жесткие триподы. Однако они не имеют широкого распространения, так как являются не слишком надежными и совершенными.

Почему хрустит ШРУС

В процессе эксплуатации автомобиля водитель порой слышит слабый хруст — хрустит граната. Обычно это становится заметным при повороте колес на максимальный угол.

Почему хрустит ШРУС? Что делать в такой ситуации?

Хруст является свидетельством неисправности узла. Изначально появляясь только при вывернутых колесах, позднее он начинает возникать и при прямолинейном движении. Посторонние звуки, издаваемые шарниром, требуют его замены.

Узнать, какой ШРУС хрустит, просто. Достаточно оставить снаружи помощника, выкрутить колеса и медленно тронуться. Оставшийся на улице человек будет отчетливо слышать, откуда доносятся звуки.

Если диагностика производится самостоятельно, следует вывесить передние колеса авто и осмотреть пыльники. Хрустящую гранату можно выявить по их повреждению.

Дело в том, что причиной хруста обычно становится пыль и песчинки, попавшие в шарнир через разрывы резинового колпака. Также в неисправности можно заподозрить узел, на котором был выявлен больший, чем на всех остальных шарнирах, люфт.

Как эксплуатировать авто с хрустящей «гранатой»

Многих автомобилистов волнует вопрос о том, сколько можно ездить с неисправным ШРУСом. Если поломка проявляется только в поворотах, эксплуатировать узел можно довольно долго. Важным условием его «реанимации» является замена смазки и пыльника.

При выполнении поворотов следует придерживаться невысокую скорости. Если сломан внутренний ШРУС, для его окончательного выхода из строя понадобится больше времени, чем в случае с наружным.

Когда посторонние звуки возникают при езде прямо или не исчезают вовсе, замену узла нельзя откладывать. Подобный шарнир может окончательно сломаться в любой момент. Это сделает дальнейшее движение невозможным.

znanieavto.ru

Что такое граната в автомобиле (ШРУС): эксплуатация, неисправности

Колеса автомобиля часто изменяют свое положение. Каким образом передать крутящий момент на ведущие колеса автомобиля с передним приводом и что такое граната в автомобиле? Ответом на этот вопрос послужит шарнир равных угловых скоростей, который в простонародье получил название «граната».

Беспроигрышная передача крутящего момента — ШРУС

Несомненно, у автомобилей с передним приводом есть множество достоинств. Как известно они более экономичны, легче управляются и имеют более повышенную проходимость. Но есть и задача, поставленная перед производителями. Как на колеса, которые управляют автомобилем передать крутящий момент? Обычные применяемые способы здесь не работают, поскольку угол отклонения колес от продольной оси составляет 35-37 градусов.

Решение конструкторов не заставило себя ждать, они предложили применять простой карданный шарнир. Но впоследствии опытным путем было выяснено, что стабильная его работа может протекать при углах не более 12 градусов.

При больших углах происходит потеря мощности, проявляется неравномерное вращение, вибрация и множество других факторов. Тогда было принято изобрести специализированное устройство, без недостатков, обнаруженных в кардане. После этого на свет появился шарнир равных угловых скоростей, сокращенно ШРУС или граната.

Его появление связано с 20 годами прошлого века. Именно это устройство под названием шарнир равных угловых скоростей стало использоваться и используется, по сей день, для передачи крутящего момента на ведущие колеса автомобилей с передним приводом.

Разновидности

За прошлый век было разработано предостаточное множество различных конструкций ШРУС, но широкое распространение и применение на автомобилях получили далеко не все. На данный момент используются следующие виды шарниров:

– Шариковые или шарниры «Рцеппа». Разработчиком данного вида был конструктор Альфред Рцепп;
– Кулачковые или сухариковые гранаты;
– Трипоидные шарниры с игольчатыми подшипниками;
– Спаренные карданные шарниры.

В основном на новые автомобили устанавливаются шариковые или трипоидные шарниры с игольчатыми подшипниками. Другие представленные виды, а именно спаренные шарниры и кулачковые нашли свое применение на тракторах, грузовых машинах и специальной технике.

Конструкционная особенность гранаты (ШРУС)

Все виды ШРУС имеют индивидуальные отличительные особенности в конструкции. Чтобы выяснить это, нужно более подробно рассмотреть устройство на примере шариковых и трипоидных шарниров.

ШРУС шариковый

Корпус шарикового шруса представляет собой наружную обойму, внутри которой располагаются канавки. Внутри корпуса расположена внутренняя обойма, также имеющая канавки. Еще в конструкцию входит сепаратор и 6 шариков. Шарики расположены в канавках между внутренней обоймой и наружным корпусом и фиксируются сепаратором, который предостерегает их от рассыпания.

На корпусе имеется небольшой шлицевой вал. Чтобы установить приводной вал, внутренняя обойма также имеет соединение на шлицах. По типу расположения на автомобиле ШРУС может быть внешним или внутренним. Внутренний ШРУС устанавливается в коробку передач, а наружный в ступицу ведущего колеса. Внешний ШРУС имеет радиусные шлицевые канавки, а внутренний прямые. Объяснение разницы канавок будет рассмотрено ниже.

Трипоидный ШРУС

Различают два вида трипоидных шарниров, они могут быть жесткими или универсальными. Универсальный имеет корпус, в котором расположены три канавки, трехлучевую опору, напрессованную на вал и трех роликов, которые имеют шаровую поверхность и закреплены на пальцах опоры при помощи подшипников.

Ролики и вал с трехлучевой опорой располагаются в корпусе, причем ролики могут свободно перемещаться в канавках. В жестких трехлучевая опора с роликами также расположена внутри корпуса, но с опорой взаимодействует вилка с тремя пазами, в которых двигаются ролики. Применяются универсальные шарниры только как внутренние, а жесткие как внешние.

Постоянная смазка просто необходима любому виду из ШРУС. Для смазки используют различные пластичные материалы, которые заполняют весь объем шарнира. Для предотвращения выдавливания смазочного материала применяют резиновый гофрированный пыльник, который также оберегает от попадания грязи. Пыльник гнется одновременно с шарниром и обеспечивает при этом герметичность.

Эксплуатация ШРУС в автомобиле

Из выше сказанного знаем, что ШРУС применяется для передачи момента ведущим управляемым колесам автомобиля с передним приводом. Но получается, так что на одно колесо предусмотрен не 1 ШРУС, а два, т.е. внешний шарнир и внутренний. Напрашивается вопрос, зачем нужно два шарнира? На самом деле все просто.

Устанавливается внутренний шарнир между КПП или редуктором и полуосью, внешний устанавливается между ступицей и полуосью. Из этого следует, что две гранаты обеспечат нормальное вращение колеса, независимо от различных отклонений полуоси и развала-схождения.

Теперь становится все понятно относительно прямых и радиусных канавок, выполненных на шлицах внутренних и внешних ШРУС. Прямые канавки, выполненные на внутреннем шарнире, предоставляют движение элементов шарнира вдоль оси, за счет этого уменьшается вибрация на двигателе и амплитуда колебаний подвески. Радиусные канавки, выполненные на внешней гранате, обеспечивают увеличение угла поворота ШРУС, а значит и ведущего колеса.

Симптомы неисправности

Наиболее долговечными и качественными узловыми элементами конструкции автомобиля являются ШРУС. Для защищенности от неблагоприятного воздействия шарниры равных скоростей предохраняются резиновым пыльником. Он удерживает герметичность от соприкосновения элементов гранаты с влагой, грязью и пылью.

Если машина своевременно проходит технический осмотр и качественно обслуживается, эксплуатируется по асфальтным дорогам, то внешние и наружные гранаты служат длительное время, не причиняя неудобств владельцу автомобиля.

При эксплуатации автомобиля по бездорожью на не качественных дорогах с ямами и ухабами, возникают различные неисправности шарниров равных угловых скоростей. Необходимо выделить основные причины поломки гранат:

– пыльник повреждается и внутрь гранаты попадает различные виды загрязнений и влаги;
– эксплуатация шарнира с некачественной смазкой или с ее отсутствием;
– брак на производстве при изготовлении ШРУС или применение некачественного металла;

Если при эксплуатации автомобиля появились посторонние шумы, характеризующие себя как пощелкивание, характерный скрежет или металлический хруст, то стоит обратить внимание на исправность внутренней или наружной гранаты транспортного средства.

Все неисправности возникают от проникновения пыли или грязи между обоймами и шариками, т.е. в пространство между элементами гранаты. При выполнении ремонта подвергается к замене вся граната целиком на аналогичную.

В целом такое конструктивное устройство, как шарнир равных угловых скоростей обеспечивает долговечную, эффективную эксплуатацию транспортного средства. И редко заставляет владельцев автомобилей посещать автосервис.

Поделитесь информацией с друзьями:

shokavto.ru

Виды автомобильных шрусов, устройство, что это, расположение

Один из ответственных в устройстве автомобиле, который занимается передачей крутящего момента при углах до 70 градусов относительно оси.

Содержание статьи:

1. Что такое шрус в автомобиле?
2. Типы шрусов.
3. Устройство шарнира равных угловых скоростей.
4. Признаки неисправности ШРУСА.
5. Какой шрус выбрать?



Что такое шрус в автомобиле

Шарнир равных угловых скоростей называется ШРУС. В обиходе разговорной речи автомобилистов называют также гранатой или автогранатой.

Шрус в автомобили начали устанавливать, когда появились первые машины с передним приводом. Переднеприводные авто обладают некоторыми преимуществами:

• улучшенная проходимость;
• улучшенная динамика управления;
• экономичность.

При создании ведущих передних колес, во время передачи крутящего момента на передние колеса терялась мощность и были другие недостатки:

1. Механизмы шарниров быстро ломались.
2. Передача вращения была неравномерной.
3. Передача сопровождалась с сильной вибрацией.
4. Шестерни и валы коробки передач работали с превышенной нагрузкой.

После этого, когда изобрели автомобильные гранаты (шрусы) эффективно решили эти недостатки. Благодаря ШРУСАМ момент вращения передается без уменьшения мощности и не создает другие минусы.

Шарнир равных угловых скоростей применяется и на заднеприводных автомобилях, в устройстве которых есть независимые подвески.

Если менять ШРУСЫ во время и покупать качественные, то они, относительно надежные и ломаются не так часто.



Типы автомобильных ШРУСОВ

Всего есть 4 типа автошрусов по конструктивной особенности:

1. Сухариковый. Устанавливается на грузовые автомобили и автобусы.
2. Трипоидный. Используется во внутренних конструкциях из-за осевого своего перемещения.
3. Спаренный. Редкоиспользуемый тип шарниров. Сложный в конструкции.
4. Шариковый. Это самый распространенный тип. Устанавливается во всех легковых переднеприводных машинах.

Классификация ШРУСОВ:

• внутренние;
• внешние.

Внутренний шрус является соединительным звеном между коробкой передач и полуоси. Внешний шрус является соединительным элементом между полуоси и ступицы колеса. Они работают в паре и передают все типы нагрузок. Если во время движения прокололо бескамерное колесо, в него можно закачать специальный герметик для бескамерных шин.

Известно ли вам, что ксеноновые фары запрещено использовать, так как они светят слишком ярко и ослепляют водителей встречных авто. Но, можно устанавливать ксеноновые противотуманники.

Устройство шарнира равных угловых скоростей

Так как нас интересует шариковый шарнир, то рассмотрим его устройство. Из-за того, что элементы не находятся в масле (в отличие от заднего моста), то устройство называется «сухим». Устройство конструкции шарикового шруса довольно простое.

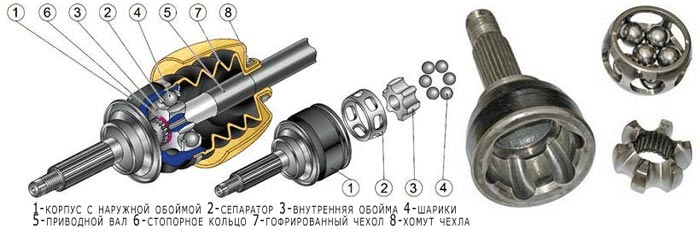

Из чего состоит ШРУС:

• Корпус. Представляет собой полусферу, чашу. В нее устанавливается ведомый вал.
• Нижняя часть. Это кулачок в виде сферы с ведущим валом.
• Сепаратор. Это кольцо с отверстиями, в которые устанавливаются металлические шарики и удерживаются там.
• Шарики из металла. Подвижные элементы. Их 6.



Какой шрус выбрать

Прежде чем покупать новый шрус, следует узнать о видах (какие бывают), какие лучше по отзывам водителей, какие цены. На цене при покупке этого элемента устройства автомобиля, не следует делать основной акцент.

Бывают следующие фирмы производители шрусов:

• Pilenga. По отзывам хороший вариант.
• Febest. По отзывам водителей, купивших по недорогой цене запчасти этой фирмы, быстро выходят из строя.
• Metelli. Рекомендуемые.
• Loebro. Рекомендуемые.
• SKF. Рекомендуемые.

Характеристики ШРУСОВ различные. Бывают в конструкции 23 шлица, а бывают 24. Если ошибиться, то неподходящий (разница в один зуб) не установится на вал.

В списке, последние три бренда отлично зарекомендовали себя, проверены. Есть минусы с пыльниками у фирмы Метелли, а именно, плохо фиксируется пыльник. У Лоебро, пыльник, также, слабое звено. Третий вид СКФ создал свой высокий рейтинг благодаря высоким качеством выпускаемых ими подшипников. Ресурс ШРУСОВ SKF = 100 тыс. км. при условии, что пыльники исправные и автомобиль эксплуатируется в спокойном режиме. При эксплуатации автомобиля частенько возникают скрипы. Скрипит обычно стабилизаторная втулка, ресурс которой обычно составляет 30 тысяч км. Советую посмотреть, как менять втулки стабилизатора.

Качественная новая запчасть отличается от новой по виду и по осязанию. Бракованный шрус имеет тонкий пыльник, мало смазки, фиксирующих хомут слабый.



Признаки неисправности ШРУСА

Благодаря наличию в устройстве шруса пыльника — он защищен от попадания пыли, влаги и грязи.

Причины поломок шарниров равных угловых скоростей:

1. Порванный пыльник.
2. Использование некачественной или не подходящей смазки.
3. Бракованный металл.

Если во время езды появились хрусты, щелчки, скрежет (металл об металл), то это и есть не что иное как признак поломки ШРУСА. Эти звуки появляются, когда через порванный или слетевший пыльник попали механические частицы в подшипники и шарики заедают.

На видео показаны устройство и замена шрусов своими руками.

Автор публикации

0 Комментарии: 23Публикации: 322Регистрация: 04-03-2016

autostuk.ru

Что такое ШРУС в автомобиле и как он работает?

Автоликбез22 декабря 2017

В машинах с передним и полным приводом крутящий момент необходимо передавать от коробки скоростей поворачивающимся колесам, что несколько усложняет конструкцию приводных осей. Вариант с крестовиной, применяемой на карданных валах, в данном случае не подходит, поскольку «излом» вращающейся полуоси происходит в разных плоскостях. Проблему решает шарнир равных угловых скоростей, больше известный автолюбителям под аббревиатурой ШРУС. Желающим понять принцип действия и устройство элемента предлагается изучить представленный ниже материал.

Как функционирует ШРУС?

В народе шарнирный узел получил название «граната», потому что в сборе с цапфой имеет определенную схожесть с этим видом оружия. Устройство шарикового элемента, устанавливаемого на большинство легковых автомобилей, довольно простое и отдаленно напоминает подшипник увеличенных размеров. ШРУС состоит из следующих деталей:

• цилиндрический корпус с наружной обоймой в виде продольных либо радиальных канавок;
• шарики из прочной углеродистой стали – 6 шт.;
• сепаратор, удерживающий шарики на своих местах;
• внутренняя звездообразная обойма;
• корпус составляет единое целое со шлицевым ведущим валом («ручка» гранаты), соединяющимся с приводом коробки передач или передней ступицей.

В машине с ведущими передними колесами каждый привод представляет собой вал с двумя шарнирами – внутренним и наружным (общее число гранат – 4 шт.). Первый расположен возле коробки скоростей и компенсирует колебания подвески в вертикальной плоскости. Второй стоит рядом с колесом и обеспечивает передачу крутящего момента при любом угле поворота.

Чтобы граната фиксировалась на приводном валу, конструкцией предусматривается специальное стопорное кольцо, размещенное позади внутренней обоймы. Снаружи от попадания грязи детали ШРУСа защищены конусообразным резиновым пыльником, сделанным наподобие гармошки. Края чехла крепятся к элементам гранаты затяжными хомутами.

Справка. Устройство внутреннего и внешнего шарнирного узла отличается формой канавок наружной обоймы. На первом 6 полукруглых пазов выполнены вдоль оси вала, во втором расположены радиально.

Теперь о том, как работает ШРУС:

1. Нормальное положение приводных валов – с небольшим уклоном в сторону ступиц. Когда автомобиль движется по неровностям, полуось вращается и колеблется в вертикальной плоскости, вызывая перемещение шаров по продольным канавкам внутренней гранаты.
2. Аналогичный процесс происходит в наружном шарнире – при повороте колеса шарики перекатываются в радиальных пазах вместе с сепаратором, а внешняя обойма изменяет положение относительно внутренней.
3. Крутящий момент передается от шлицевой части к наружной обойме и шарам, затем ко второй обойме и ведомому валу.

Главная задача ШРУСа – сохранение одинаковых угловых скоростей вращения колес при любом повороте. В отличие от заднего редукторного привода, граната в автомобиле работает в густой смазке, обильно покрывающей детали шарнира. Наиболее распространенный смазочный материал, применяемый в отечественных марках автомобилей, – «ШРУС – 4».

Разновидности передних шарниров

Вышеописанная шариковая конструкция узла – наиболее распространенная, но далеко не единственная. В машинах различных классов и грузоподъемности используются и другие типы шарниров:

• кулачково-дисковые;
• трипоидные;
• спаренные крестовины.

Кулачковый шарнир равных угловых скоростей представляет собой диск, расположенный между двумя полуцилиндрическими вкладышами, которые, в свою очередь, вставлены в полукруглые вилки кулаков. Последние стоят на концах ведущего и ведомого вала. Подобное устройство позволяет шарниру поворачиваться в двух плоскостях и выдерживать высокие эксплуатационные нагрузки. Узлы применяются на большегрузных автомобилях, включая передний привод отечественного грузовика «Камаз».

Конструкция трипоидного шарнира напоминает шариковый ШРУС и функционирует по похожему принципу. Внутри корпуса гранаты сделано 3 паза, куда вставляются ролики со сферической поверхностью. Последние насажены на пальцы опоры (трипоида), установленной на приводной вал. Вращение роликов обеспечивается за счет игольчатых подшипников.

При повороте передних колес ролики вращаются на подшипниках и перемещаются внутри канавок, передавая крутящий момент в любом положении. Сфера применения узла – легковые машины и коммерческий транспорт малой грузоподъемности.

Принцип работы спаренных крестовин предельно понятен. «Излом» вала в двух плоскостях достигается за счет установки между двумя крестовинами дополнительного переходника. Подобные шарниры надежны и дешевы, но неспособны обеспечить передачу крутящего момента на высоких оборотах. Спаренные ШРУСы применяются на низкооборотных приводах, например, в сельскохозяйственной либо строительной технике.

Причины выхода из строя

Существует несколько причин, по которым шарнир угловых скоростей приходит в негодность:

1. Естественный износ, происходящий в процессе эксплуатации.
2. Проникновение внутрь шарнирного узла грязи и абразивного песка в результате прорыва резинового чехла.
3. Недостаточное количество смазки.
4. Сильный удар по подвеске из-за попадания колеса в дорожную яму на большой скорости.
5. Установка дешевых запчастей низкого качества.

Явный признак неисправности ШРУСа – громкий хрустящий звук, слышимый при повороте колес на значительный угол. Вторичный симптом – гудение и треск при различных режимах езды.

Автомобильная граната – одна из наиболее надежных деталей, работающих с постоянной динамической нагрузкой. В нормальных условиях эксплуатации узел способен отслужить 100 тыс. км и более. Не является редкостью случай, когда ШРУС остается исправным в течение всего срока службы переднеприводного либо полноприводного авто. Поэтому причиной замены элемента редко становится естественный износ.

Главным виновником преждевременной поломки ШРУСа является порванный пыльник. Резина изнашивается гораздо быстрее шарнирного механизма, пересыхает и трескается, иногда повреждается посторонними предметами на бездорожье. Через прорыв проникает вода, грязь и песок. Первая размывает смазку и вызывает коррозию, вторые попадают между трущимися поверхностями и работают на истирание. Ресурс узла сокращается вдвое (как минимум).

Совет. За пыльниками следует наблюдать постоянно и менять их при первом подозрении. Цена вопроса несравнима с заменой шарнира.

Ускоренный износ также возникает от недостаточного количества смазывающего материала в механизме. Второй вариант – применение смазки, непригодной для высокооборотных шарнирных узлов. Если вы приобрели подержанную машину, сразу планируйте проверку данных элементов – неизвестно, чем и как их смазывал предыдущий владелец.

Из-за сильного удара по подвеске изношенный ШРУС в автомобиле может попросту вылететь из гнезда. Случай довольно редкий, но фатальный – полуось наверняка придется менять в сборе. Подбирая новую запчасть, старайтесь не слишком экономить и брать оригинальные детали. Автомобильный рынок насыщен китайскими подделками, чей срок службы непредсказуем.

autochainik.ru

диагностика ШРУСов и как проверить привод

В устройстве трансмиссии автомобиля шарнир равных угловых скоростей, более известный как ШРУС или граната, является достаточно сильно нагруженным узлом. Если коротко, то именно через ШРУС крутящий момент от КПП передается на колеса автомобиля.  Кстати, на переднеприводных авто или полноприводных версиях данный шарнир должен быть устроен так, чтобы усилие передавалось на управляемые колеса под изменяющимися углами.

В общих чертах, вал привода соединяется с КПП или мостом через внутренний ШРУС, тогда как соединение со ступицей колеса реализуется через наружный ШРУС. Само собой, в процессе эксплуатации автомобиля указанные шарниры имеют свойство изнашиваться и выходить из строя. Обратите внимание, что касается ШРУС, признаки неисправности (даже малозаметные) являются весомым основанием для проведения углубленной диагностики.

Читайте в этой статье

Наружная и внутренняя граната (ШРУС): отличия и особенности

Итак, перед тем, как проверить ШРУСы, необходимо отдельно учитывать ряд особенностей. Первое, шарниры могут быть внутренними или наружными. Так вот, они редко выходят из строя одновременно. На деле, чаще ломается наружный ШРУС. Однако никак нельзя исключать, что проблемной не является, например, граната левая внутренняя или же правый внутренний шарнир.

При этом неопытному автолюбителю как внутренние, так и наружные ШРУСы могут показаться одинаковыми. На самом деле, они отличаются в плане конструкции, испытывают разные нагрузки, имеют различные режимы работы, а также сами признаки их неполадок несколько отличны друг от друга. Давайте разбираться.

• Устройство наружного и внутреннего ШРУСа несколько отличается по причине разных режимов работы этих шарниров. Наружный ШРУС соединяется со ступицей, при этом его основной задачей является необходимость передать крутящий момент под любыми углами поворота или наклона колеса.
• В свою очередь, для внутреннего шарнира важно компенсировать несоосность трансмиссии и приводного вала, тем самым частично разгружая наружный ШРУС. Параллельно внутренний шарнир обеспечивает полную «цельность» вала при условии большого хода подвески. Другими словами, именно внутренний ШРУС обеспечивает возможность приводному валу становиться немного длиннее или короче при определенных условиях.
• Если сравнивать шарниры визуально, корпус внутреннего ШРУСа больше, чем наружного. За счет этого внутренняя обойма ШРУСа может перемещаться вместе с валом и шариками внутри корпуса по дорожкам. Также внутренний шарнир может поворачиваться под углом, хотя и меньшим, чем наружный шарнир.  Если же рассмотреть наружный ШРУС, он жестко зафиксирован на валу и больше отвечает за возможность поворота.  На некоторых авто наружная граната так прочно крепится к валу, что ее нужно срезать для снятия.

Еще добавим, что в полость шарнира закладывается особая смазка для ШРУС. Такая смазка защищает элемент от влаги и ударных нагрузок. Обратите внимание, в ШРУС нельзя закладывать смазку, неподходящую по свойствам и типу. В этом случае шарнир равных угловых скоростей быстро выйдет из строя.

Также отметим, что авто с передним приводом имеют двигатель с поперечным расположением, то есть коробка смещается влево. Результат- левый вал привода будет короче правого. Так вот, более длинный правый вал не всегда бывает цельным. Встречаются варианты, когда он сделан из двух частей, которые соединены при помощи подвесной опоры (подвесной подшипник).

Отдельного внимания заслуживает и тот факт, что на некоторых авто в качестве внутреннего шарнира используется трипод, а не рассматриваемый в статье ШРУС привычного типа. В любом случае, принцип работы трипода все равно похож и принципиальных отличий нет.

Неисправности ШРУСа: признаки и симптомы

Начнем с того, что основной причиной поломки ШРУСа является износ шариков, обоймы шарнира или дорожек (рабочей поверхности корпуса). Реже детали разрушаются, что приводит к разъединению шарнира. С учетом того, что деталь испытывает высокие нагрузки, важно уметь точно выявить неполадку.

Диагностика ШРУС несколько отличается с учетом их типа (наружный или внутренний). Знание рассмотренных выше нюансов позволяет более точно провести проверку или своевременно выявить  поврежденную деталь. Главное, обращать внимание на неисправность ШРУСа и знать характерные признаки и симптомы такой поломки.

• Так вот, основным признаком проблемы со ШРУС является хруст. Этот хруст появляется при повороте колеса во время разгона. Также могут быть ощутимы вибрации и легкие удары, рывки при ускорении.  Обратите внимание, эти признаки обобщены, то есть необходимо отдельно разделить неисправности внутреннего ШРУСа и наружного.

Прежде всего, чтобы понять, какой ШРУС хрустит, внутренний или наружный, нужно учитывать следующее:

1. наружная «граната» хрустит тогда, когда машина резко трогается или поворачивает с вывернутыми в одну или другую сторону колесами, так как на наружный шарнир приходятся большие нагрузки.
2. неполадки внутреннего ШРУСа кроме хруста приводят к явной вибрации, которая ощущается даже при езде по прямой и ровной дороге.

Естественно, неисправность внутреннего ШРУСа определить сложнее. Давайте остановимся на этом более подробно.  Самым простым способом, как проверить гранату внутреннюю, является движение по неровной дороге, где можно получить максимальные ходы подвески, но без резких ударов. Оптимально проверять шарниры на сухой грунтовой дороге, которая имеет размытые дождем ямы средней глубины.

Когда авто будет двигаться по такой дороге, передняя подвеска будет загружена, что вызовет постоянные осевые и угловые смещения обоймы внутреннего ШРУСа. В случае износа внутренней гранаты, такой шарнир  будет хрустеть точно так же, как и наружный.

Если же проверка ничего не дала, тогда можно отправиться на подъемник. Однако следует учитывать, что при вывешивании колес нагрузка на ШРУСы минимальна и они могут не проявлять признаков неполадок.

Конечно, опытные мастера зачастую все равно выявляют неисправность, так как способны заметить даже небольшие люфты. Бывает, специалисты могут и вовсе разобрать подвеску и снять приводы, убрать чехол со ШРУС и сразу провести дефектовку.

При этом самостоятельно и без опыта скрытую проблему обнаружить бывает сложно. Исключением можно считать такой явный люфт, когда даже при вывешенных колесах (без нагрузки) граната стучит.

Полезные советы

Следует обратить внимание на то, что на многих популярных сегодня авто (например, семейство VAG) внутренний ШРУС прикреплен к коробке передач болтами. Так вот, если болты прослаблены или обломлены, это также становится причиной появления вибраций.

Еще опытные специалисты рекомендуют проводить регулярную профилактику ШРУС, как внутреннего, так и наружного. Дело в том, что основной причиной преждевременных поломок шарнира является пыльник ШРУС.

Фактически, это резиновый чехол, который защищает шарнир от воды и грязи. Осматривать пыльники нужно на каждом ТО. Если заметны трещины или разрывы, по мануалу ШРУС нужно менять. Однако если граната не подает признаков неисправности, тогда можно попробовать снять и промыть узел, заменить смазку и установить новый чехол.

Параллельно при осмотре или после замены пыльников важно, чтобы хомуты на пыльниках стояли правильно и были нормально затянуты. Основная задача хомута – не просто зафиксировать, но и не позволить пыльнику прокручиваться на корпусе ШРУС.

Рекомендуем также прочитать статью о том, как заменить сайлентблоки передних рычагов. Из этой статьи вы узнаете, когда и почему нужна замена сайлентблоков, какие сайлентблоки лучше выбрать (полиуретан или резина), а также как выполняется замена сайлентблоков и на что следует обращать внимание в рамках выполнения данной процедуры.

Не следует считать, что пыльники и износ являются основными проблемами. Причины поломки ШРУСа могут быть разными, однако часто выделяют езду на высокой скорости по плохим дорогам, а также люфты шаровых опор. Иногда имеет место и неправильная установка ШРУС при его замене или после проведения других работ.

Так вот, при езде по неровным дорогам нужно перемещаться максимально аккуратно, особенно если учитывать специфику работы внутреннего шарнира. Также следует избегать резких разгонов с вывернутыми колесами и т.д. Если при замене ШРУС допущены ошибки, перекосы также сокращают ресурс узла.

Отдельного внимания заслуживает и тот факт, что общее состояние подвески влияет на шарниры. Например, люфт  шаровых опор также оказывает влияние на состояние наружного и внутреннего ШРУСа.

Важно понимать, что наружный шарнир равных угловых скоростей получает от колеса все удары, на него активно попадает вода, грязь и песок. В свою очередь, хотя внутренний ШРУС менее нагружен, если шаровую вырвет или же она будет иметь сильные люфты, пострадают также внутренние шарниры.

Подведем итоги

Как видно, на выход из строя внутренних или наружных ШРУСов четко указывают характерные признаки, рассмотренные выше. При этом важно понимать, что наружный и внутренний шарниры отличаются друг от друга, они испытывают разные нагрузки и выполняют несколько различные функции. Во время диагностики ШРУС внутренних или наружных, эти нюансы нужно отдельно учитывать.

Рекомендуем также прочитать статью о том, как проверить и заменить шаровые опоры. Из этой статьи вы узнаете о доступных способах диагностики шаровых опор, а также как выполняется замена шаровой.

Также отметим, что регулярная проверка состояния пыльников гранат и своевременная, а также профессиональная замена самих пыльников и смазки ШРУС в ряде случаев позволяет избежать быстрого выхода шарниров из строя и преждевременной дорогостоящей замены этой детали.

В качестве итога отметим, что если все же необходима замена ШРУСа, тогда замена гранаты должна проводиться опытным специалистом. В условиях обычного гаража ШРУС поменять вполне можно, однако нужны специальные съемники, набор инструментов и навыки выполнения подобных работ.

krutimotor.ru

Как называется запчасть в авто, так называемая ГРАНАТА… Что это?

это по другому ШРУС (шарнир равных угловых скоростей) бывает внутренний (ближе к коробке, хрустит когда резко трогаешься по прямой) и внешний (ближе к колёсам, хрустит когда в повороте даёшь газ) хрустят неисправные. <img src=»//otvet.imgsmail.ru/download/1e15b70cecd3a946764f3ec2f9d43189_i-13.jpg» > вот весь комплект ШРУСа ШРУС, «пыльник», хомуты, смазка

шрус да если покупать в магазине и гранату поймут)

Привод передних колес

Молдоване наверно знают….

ШРУС — наружний либо внутренний

Шрус — Шарнир Равных Угловых Укоростей, в простонародии «граната»

Что это? -ШарнирРавныхУгловыхСкоростей

<img src=»//content.foto.my.mail.ru/mail/ldsk65/_answers/i-439.jpg» >

это пыльники- защита для полуоси, например )))

<a rel=»nofollow» href=»http://ru.wikipedia.org/wiki/Шарнир_равных_угловых_скоростей» target=»_blank» >Википедия</a> в помощь!

touch.otvet.mail.ru
