Шумоизоляция пола автомобиля своими руками

Салон любого автомобиля — это место, которое подчеркивает уровень комфорта и эксклюзивности машины. Если первые впечатления и оценки автомобиль получает благодаря своему внешнему виду, то комфортабельность, уровень шума и плавность работы можно оценить находясь внутри — в салоне машины.

Шумоизоляция салона — очень важная составляющая комфорта и удобства, поскольку езда в тишине приятна как водителю, так и пассажирам. Различные уличные шумы, шум от колес, работа мотора — все это может отвлекать водителя и влиять на его внимание, а также раздражать пассажиров. Шумоизоляция салона играет не меньшую роль, чем шумоизоляция багажника или моторного отсека.

К сожалению, не все машины обладают хорошей шумоизоляцией, особенно это касается автомобилей, которым исполнилось 15 и более лет. Поэтому они нуждаются в дополнительной шумоизоляции салона или улучшении уже существующей.

Шумоизоляция салона состоит из 3 составляющих:

1. Шумоизоляция потолка.
2. Шумоизоляция пола.
3. Шумоизоляция дверей.

Шумоизоляция салона — это хлопотная и длительная работа, которая требует много времени и терпения, особенно это касается шумоизоляции пола.

Шумоизоляция пола — с чего начать?

Виброшумоизоляция

Сначала нужно решить — стоит отдать автомобиль в сервисный центр или сэкономить деньги и сделать шумоизоляцию своими руками. Кроме того, качество работы автосервиса не всегда оправдывает стоимость предоставленных услуг и продолжительность выполнения работ. Подготовка, большое желание и старания позволят выполнить работу на высоком уровне, качество которой не будет уступать дорогостоящим СТО. Итак, шумоизоляция пола автомобиля своими руками — это, во-первых, экономия денег, во-вторых — бесценный опыт работы по улучшению и ремонту автомобиля собственными силами.

Способы шумоизоляции пола автомобиля

Покрытие StP

1. Можно использовать шумоизоляционные материалы, которые специально предназначены для изоляции машины от посторонних шумов: шумоизоляционные и вибродемпфирующие покрытия типа StP.
2. Второй способ можно считать более экономным в плане денег. Основной целью является нанесение на пол машины шумоизоляционного покрытия, специально выкроенного под конкретную модель. То есть все, что необходимо — это просто застелить низ машины без всяких вспомогательных наклеек. На первый взгляд — просто, быстро и качественно. Но есть маленькое «но» — срок службы самого дна автомобиля будет не такой как в первом случае, а значительно меньше.
3. Кроме шумоизоляции, идеальным и дополнительным вариантом будет покрытие дна машины антикором. С выбором антикора не возникнет никаких проблем, поскольку авторынок представлен большим количеством таких веществ.

Процесс шумоизоляция пола автомобиля

Демонтаж салона

• Первым и важнейшим шагом технологического процесса является не шумоизоляция, а подготовка салона к ней. Одним словом — салон должен быть полностью пустым.
• Нужно демонтировать все, что находится внутри салона: коврики, сиденья, обшивку.
• Затем следует подготовка пола к непосредственному нанесению шумоизоляционных материалов. В эту подготовку входит не только очистка поверхности от мусора и пыли, но и полное обезжиривание для того, чтобы основа шумоизоляционных материалов плотно и качественно прилегала к полу.
• Сначала нужно изготовить лекала на фигурные элементы пола автомобиля (лучше делать это из картона), а затем по шаблону выкроить их из шумоизоляционных материалов.
• Приложить выкройки к полу и проверить все ли сходится.

Днище нужно обработать антикоррозийным средством

• Покрыть дно автомобиля антикором.
• Приступить к наклеиванию материалов:

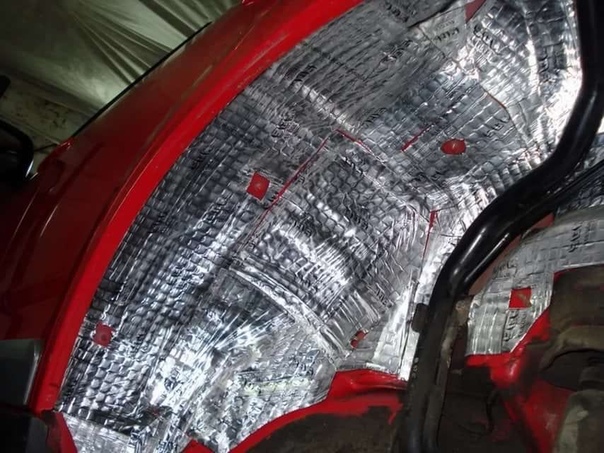

• Вибродемпфирующий материал — первый слой.
• Шумоизоляционный материал — второй слой.
• Важно помнить о том, что нельзя заклеивать технологические отверстия и проводку, если таковая проложена по полу.
• Завершающим шагом будет установка салона, только в обратном порядке.

Проводим обклейку

Терпение и пошаговое выполнение вышеуказанных действий позволят сделать шумоизоляцию пола автомобиля своими руками, причем качество работы будет ничем не хуже, чем на специализированных СТО.

Видео

Чтобы иметь наглядное представление о процессе шумоизоляции, посмотрите подробное видео:

Шумоизоляция автомобиля » Теория автозвука » Бас Клуб

Сегодня поговорим о шумоизоляции автомобиля

и попробуем разобраться в назначении основных материалов, которые используются для шумоизоляции авто. Данная статья имеет общий обзорный характер, для ознакомления с практическими аспектами и тонкостями шумоизоляции авто ознакомтесь с работами пользователей нашего форума по автозвуку. Прежде чем возводить оборонительные укрепления и бороться с шумом, необходимо знать своего врага. Что такое шум и откуда он береться ? Основным источником шума в автомобиле являются всевозможные вибрации, колебания панелей кузова, которые появляются из-за набегающих потоков воздуха и неровности дорожного полотна. Основной вклад в шум, как правило, вносят двигатель, трансмисия и резина автомобиля. Спектр паразитных шумов весьма широк: практически весь слышимый человеческим ухом диапазон: от 20 до 20 000 Гц. А поскольку кузов автомобиля можно сравнить с барабаном, то гуляющие внутри его звуковые волны складываются, накладываются, гасят друг друга и в итоге получается своеобразный коктейль, который и атакует наши уши.  Особенно ярко это проявляется в зимний период, когда пластиковая отделка салона замерзает, резинки дубеют и скрипов становится на порядок больше. Не удивляйтесь, но причиной шума в салоне авто может быть и плохо установленная акустика — при желании послушать музыку Вы делаете ее громче, а вместо этого слышите дребезжание обшивок и элементов дверей.

Каким же образом снизить уровень шума в автомобиле? Ответ прост – сделать шумоизоляцию автомобиля с использованием специальных материалов.  На сегодняшний день на рынке достаточно много производителей шумоизоляции для автомобилей, навскидку назову самых популярный производителей «шумки»: STP (СтандартПласт), SumOff (Шумофф), СТАНДАРТ, SGM (СГМ Технология), VIKAR.

Ассортимент этих производителей включает в себя достаточно широкую палитру материалов для шумоизоляции автомобилей, по своему функциональному назначению их можно разделить на две большие группы: вибродемпферы и звукоизоляторы. Давайте попробуем разобраться в базовых принципах работы этих материалов.

Принцип работы виброизолирующих материалов основан, на искусственном утяжелении и увеличении жосткости металлических деталей кузова. Легкий лист проще раскачать, нежели тяжелый. Второй секрет вибродемпфера кроется в его структуре. Действующая на оклеенный лист металла вибрация автоматически передается и на демпфер (виброизолятор), который за счет сдвига (на молекулярном уровне) в толще слоя материала преобразует механическую энергию в тепловую. Иными словами, мы имеем дело с неким подобием амортизатора. А то, насколько эффективно протекает процесс затухания волн, зависит от свойств материала и характеризуется так называемым коэффициентом механических потерь, который лежит в пределах от нуля до единицы.

Чем меньше данный коэффициент, тем хуже материал и наоборот.

Ни один клеевой состав не будет эффективно работать на грязной, жирной или обработанной антикором поверхности. Он просто не приклеется, а если и приклеется, то ненадолго. Мало того, прежде чем приклеить вибродемпфер, внимательно ознакомьтесь с рекомендациями завода-изготовителя. Есть масса материалов, на которые нанесен так называемый термоадгезивный клей. Для этого клея необходим нагрев до определенной температуры с помощью промышленного фена. Нагрев необходим также и для того, чтобы качественно уложить вибродемпфер на поверхность сложной геометрической формы. Контакт должен быть 100% — воздушные пузыри и пустоты недопустимы! С лицевой стороны вибродемпферы также могут иметь покрытие из металлической фольги, ткани, специальной бумаги или ламината. А вы никогда не задумывались зачем он нужен ? Этот тонкий панцирь не только препятствует разрушению материала и защищает его от воздействия агрессивной внешней среды, но и в некоторых случаях удваивает (!) его демпфирующие свойства.

Вибродемпфирующие материалы (к примеру Бимаст Супер или Бимаст Бомб) наносят на самые «шумные» участки кузова автомобиля, к примеру, на тоннель кардана, панели кузова, отделяющие моторный отсек от салона, арки колес. Одним словом, везде, где могут возникать вибрации, необходимо применять вибродемпферы. Однако использовать для защиты кузова один и тот же тип материалов невозможно. Везде есть свои нюансы и тонкости. Так, если использовать для обработки потолка материалы с большой погонной массой (к примеру Бимаст Бомб), то они могут не удержаться на горизонтальной поверхности, и в один прекрасный день потолок вашего авто провиснет! И потом, чем толще демпфер, тем сложнее собрать разобранное :). Предвидя такой поворот событий, производители шумоизоляции предлагают, как правило, целую гамму вибродемпферов различной толщины и эффективности.

Звукоизоляторы — данный тип материалов имеет абсолютно иной принцип работы. На первый взгляд, шумопоглотители очень напоминают обычный мелкоячеистый поролон. Однако последний не может противостоять шуму по определению. Дело в том, что структура шумопоглощающего материала, в отличите от «двойника», имеет ячейки строго определенного размера, которые связаны между собой хаотично. У поролона они как бы нанизаны на ниточку. Принцип работы материала следующий. Звуковая волна попадает внутрь материала и, переходя из ячейки в ячейку, теряется в бесконечном лабиринте, слабеет и затухает. Грубо, процесс напоминает работу классической безэховой камеры в миниатюре. Только камер этих миллионы. Эффективность работы шумопоглощающего материала, изготовленного, как правило, из пенополиуретана, зависит от его толщины. Чем она больше, тем лучше.

Шумоизоляция автомобиля достаточно трудоемкий процесс, который требует немалых денежных затрат и физических усилий, однако удовольствие, которое вы будете получать от тишины в салоне, превзойдет все ваши ожидания. Все всегда сможете найти подсказки на свои вопросы относительно выбора материалов и самого процесса шумоизоляции на нашем форуме по автозвуку — BassClub. ru

P.S. А сейчас раскажу хитрось виброизоляции, для любителей делать шумоизоляцию своего авто своими руками. Может профессиналы это и делают — но не все это знают. Когда машина голая, босая… уже готова для поклейки, возьмите материал СТП МП или Шумоф Микс Ф, нарежьте полосками 1см шириной, и проклейте машину через каждых 15-20-30см (в зависимости от бюджета).  Дальше клеим основную вибру к примеру СТП М2, клеим сверху, как это обычно делается. Полоски, которые были наклеены ранее в комбинации со стандартной виброизоляцией наклееной сверху повышают на 25% качество шумки!



Как правильно шумить крышу

Шумоизоляция крыши автомобиля: делаем своими руками

Установка автомобильной шумоизоляции на крыше авто внутри салона

Шумоизоляция автомобильной крыши часто упускаемый из виду элемент автомобиля, это единственный элемент в салоне, который с завода никогда не оснащается штатным поглотителем вибрации и шумоизоляцией. А когда потолок вообще не имеет собственных ребер жесткости, тогда он фактически является цельным листом металла, который великолепно проводит вибрации различные по силе.
От уличного шума защищает салон лишь заводская обшивка потолка, она приклеивается к крыше машины, носит больше декоративный характер, чем шумоизолирующий, поэтому эффект от шумоизоляции крыши такой обшивки практически нулевой.

Конструкция потолочной обшивки

Конструкция обшивки потолка представляет собой дуги выгнутые по профилю из стальной проволоки, эти дуги вставляются в специально сделанные карманы, далее:

• Концы этих дуг прикреплены к отверстиям в крыше машины по бокам кузова, сквозь пластиковые пистоны
• Развернуты дуги вверх выгнутой стороной, что обеспечивает и натяжение и прижатие потолка к крыше машины
• По периметру все края натяжного потолка закреплены при помощи специальных металлических скоб
• Подобной изоляцией оборудованы все отечественные автомобили, а так же многие иностранные
• С одной существенной разницей в качестве её установки и качестве материала для обшивки
• В российских машинах марки ВАЗ в качестве изоляционного материала (теплоизоляции) применяется ткань типа «синтепон», в иномарках чаще – войлок.
• Качество проклейки материала(см.Материалы для шумоизоляции автомобиля: рассмотрим все виды) на отечественных машинах как правило оставляет вам желать лучшего – изоляция приклеена местами и часто провисает
• В импортных авто качество приклеивания очень высокое, поэтому подобные недочеты отсутствуют
• Кроме этого этого, в отечественных машинах дуги зачастую изготовлены неточно
• Плюс сталь используется слишком мягкая, поэтому она плохо фиксируется в профиле потолка
• А при снятии дуги сыплются сами
• В иномарках дуги изготавливаются четко в размер профиля
• Сталь используется упругая, поэтому прочно фиксируется в профиле крыши
• При снятии и установке требует усилий
• Сам собой, напрашивается такой вывод, — при внешней схожести по качеству теплоизоляция отечественного авто сильно проигрывает обшивке в иномарке
• Именно поэтому, если вы пользуетесь российским автомобилем, вам лучше скорректировать его шумоизолирующие качества и начинать нужно с потолка

Доводы в пользу переделки штатной обшивки крыши:

• Многие владельцы замечают эффективность от выполненных работ по шумоизоляции, после них существенно снижается шум издаваемый проезжающим мимо транспортом, кроме этого стихает шум дождя и вой ветра
• Особенно большое значение «шумка» в крыше приобретает у любителей громкой музыки в салоне — применяя мощную аудиосистему, оснащенную савбуфером(см. Сабвуфер в запаску ставим сами), создает резонанс — «трясет» крышу в машине, заставляя её издавать резонирующие (вибрирующие) звуки металла, после ШВИ (шумовиброизоляции), такое явление исчезает
• Сделать шумоизоляцию стоит руководствуясь тем, что этот вид работ прост в применении, он не требует ни специальных навыков ни сложных инструментов
• Это наиболее простой вариант работы по изоляции шума, с ним может справиться новичок, при этом в довольно короткое время
• Ещё одним аргументом в пользу оклейки крыши автомобиля из области теплоизоляции
• Только представьте, что, при сравнительно небольшой площади утепления авто (без учета моторного щита), сквозь крышу вашей машины, площадью 2х2метра – летом в салон поступает зной, а зимой через неё уходит тепло

Поэтому, для вас уже решен вопрос –делать шумоизоляцию потолка нужно, иначе вам не понадобится эта статья. Поэтому если вы уже готовы идти в магазин за материалами -подождите еще несколько минут, мы поможем вам определить количество нужного материала, а так же какие инструменты вам могут пригодиться в работе.

Количество материала

Перед закупкой нужного материала чтобы не ошибиться с количеством, рекомендуем сначала измерить площадь потолка в машине:

• Или, вообще, можно демонтировать штатную теплоизоляцию, после чего расположившись на полу, замеряете ее площадь при помощи рулетки
• Имея точные размеры площади потолка, а так же размеры листов вибро- и шумоизолирующих материалов, уже можно рассчитать необходимое количество для выполнения работ своими руками

Совет: Как показала практика, лучше приобретать материал необходимо с небольшим запасом (чуть больше, на выкройку, подгонку, ребра, изгибы и ошибки).

Инструменты и материалы

Инструменты, которые нужны при шумоизоляции крыши машины:

• Строительный (тепловой) фен (Если применяемый материал требует нагрева при установке)
• Прокаточный валик
• Средство для обезжиривания
• Чистая ветошь (которая не оставляет после себя ворсинок)
• Нож (сапожный лучше)
• Ножницы
• Щетка, сметать мусор
• Рулетка
• Шпатель

Инструменты для снятия и прикрепления потолка:

• Набор отверток (чтоб присутствовали и шлицевые и плоские)
• Нить капроновая (длиной 5-6метров и диаметром 4миллиметра)
• Ремонтный комплект для потолка
• Саморезы автомобильные

Шумоизолирующие материалы:

• Акцент 10 мм
• Битопласт 5-10 мм
• Визомат МП

Порядок шумоизоляции потолка

Инструкция предписывает такой порядок действий:

• Первым действием вам нужно демонтировать потолок в машине, требуется снять все крепежные детали, которые перекрывают доступ к потолку салона машины, и с Вторым действием снимается заводская шумоизоляция, после чего зачистите остатки клея, и куски прилипшего материала
• Затем поверхность обезжиривается
• Следующем этапом наносится слой виброизоляции
• Затем наносится слой шумоизоляции
• После чего собирается крыша обратно

Первый этап

Сначала убираются все мешающие изнутри салона детали:

• Так с лобового стекла, например, снимаются все дополнительные аксессуары – сигнализация, видео регистратор, антенна и прочие
• Затем с потолка следует снять зеркало заднего обзора и солнцезащитные козырьки, потом плафон освещения
• С потолочной обшивки по периметру снимаются все пассажирские ручки, а так же пластиковые накладки, расположенные на передних стойках, потом накладки с боковых и задней стойки освобождаются в верхней части, приспускаются резиновые уплотнители на дверях, и верхней части кузова
• Зачастую автолюбители делают шумоизоляцию потолка не снимая стекол
• Другие считают, что подобная процедура практически нереальна
• Шумоизоляция крыши эффективно подразумевает снимать стекла
• Сняв лобовое стекло обнаруживаем доступ к обивке потолка в салоне автомобиля с передней стороны и к крепящим её металлическим скобам, держащим натяжной потолок в машине по периметру
• Сняв скобы по всему потолочному периметру часть дуг отвалится сразу, а остальные будет необходимо ослабить и вынуть крепления по бокам крыши из отверстий. Дальнейшая разборка не вызовет трудностей, поэтому переходим сразу к следующему этапу
• Теперь нам предстоит снимать заводскую шумоизоляцию, после неё зачищается поверхность
• Воспользоваться можно строительным шпателем, которым можно аккуратно содрать остатки клея, а так же остатки материала
• Затем протирается ветошью вся обрабатываемая площадь потолка, при этом удаляется пыль, и обрабатывается обезжиривателем поверхность
• Уайт-Спирит лучшее средство в качестве обезжиривателя
• Примечание: Всю обрабатываемую поверхность следует зачищать целиком и очень тщательно, иначе в плохо очищенном точке при оклейке вибропластом, получится воздушный пузырь

Первый слой

Рекомендуемые материалы на крышу первым слоем

С этим этапом у вас не должно возникнуть никаких затруднений:

• Первым слоем специалисты рекомендуют класть Визомат (фото вверху), он великолепно себя зарекомендовал для обработки именно таких плоских поверхностей
• Автолюбители применяют и другие вибродемпферы, например вибропласт Silver либо Gold
• Все равно материалом покрывается 80-100%площади всей свободной поверхности, находящейся между ребер жесткости
• На стыках листов материала надо клеить его внахлест
• Очень часто, поперечные ребра жесткости, при соприкосновении с металлом крыши, дают звонкий стук при движении по кочкам
• Чтобы устранить подобные звуки, их можно заклеить полосками из любого виброфильтра

Второй слой

Материал идущий вторым слоем

Со вторым этапом тоже всё просто:

• Из поглощающих шум материалов специалистами рекомендован Акцент 10миллиметров, вообще лучше брать потолще
• Акцентом оклеиваем все ровные участки
• Поперечные ребра жесткости, и те которые расположены по периметру, лучше оклеивать Битопластом 5 либо 10 миллиметров, тут все зависит от расстояния между ребрами и обивкой потолка
• Крепления ручек, места под плафоны и другие будет лучше проклеить Битопластом 5 миллиметров, иначе при установке на место и затягивании крепежа, обшивка на потолке может покоробиться
• Вообще технология обработки потолка очень схожа с обработкой салона
• Единственным отличительным условием является то, что наклейка шумопоглотителя осуществляется, после снятия защитной пленки, сразу прикатывается валиком
• При выполнении процедуры шумоизоляции желательно найти себе помощника

Сборка крыши

Последним этапом работы, собирается обратно потолок:

• Ваша задача заключается в восстановлении изначального вида потолка, как до разборки
• В процессе снятия вы уже получили некоторый практический опыт, поэтому сборка всех элементов потолка обратно должна пройти без особых затруднений
• Однако, установка некоторых элементов крыши может не получиться с первой попытки
• Например, у вас может возникнуть распространенная ситуация, зачастую дуги могут не фиксироваться в их вертикальном положении, поэтому при малейшем прикосновении начнут падать
• Подобную проблему возможно решить таким способом — уплотнить наклеив третий слой из остатков «шумки» вдоль крыши
• После этого, из-за более крепкого поджатия дополнительными слоями «шумки», ваши дуги будут намного прочнее крепиться в их рабочем положении
• Прежде чем закрепить потолок на авто, вам необходимо будет убедиться, что все отверстия крепежа зеркал заднего вида, а так же плафонов освещения, и солнцезащитных козырьков, ручек в натянутом потолке, совпадают с установочными отверстиями, сделанными в кузове
• Когда отверстия совпадают, ставьте металлические скобы, крепящие потолок, в такой последовательности: передняя часть, боковые стороны (двери передние, двери задние), и в конце задняя часть кузова
• После этого проверьте отсутствие волн и складок на натяжном потолке
• Затем возвращаем на места ветровое стекло и боковые окна
• Здесь вам тоже не обойтись без помощника
• Следует хорошо промыть резиновые уплотнители, затем ставить их на место
• Вставляется лобовое стекло обратно с помощью капронового шнура, лучше посмотреть видео этой процедуры
• При установке боковых стекол нужно усиленно использовать мыло, им стоит промазывать шнур, а так же резиновые уплотнители, и сам оконный проем
• Стекла так же вставляются с использованием капронового шнурка

В заключение

Теперь как сделать звукоизоляцию на крыше вы знаете сами, безусловно, очевидный вывод — польза от шумоизоляции крыши несомненно имеется:

• Весьма приятными плюсами от подобной процедуры есть ощутимое понижение уровня шума с улицы и заметное улучшение теплоизоляции внутри салона
• В изолированном от посторонних шумов автомобиле водитель испытывает ощущение настоящего комфорта, что очень ценится, теми водителями, которым приходится совершать поездки на длинные расстояния
• Конечно только вы решаете, так ли нужна изоляция вашему потолку, и цена в которую она вам обойдется

Желаем вам успехов и наслаждения тишиной в салоне.
