На боковине любой шины больше надписей и рисунков, чем свободного места. Каждый значок несет свою функцию, но раскрыть его подноготную без подсказки не всегда возможно. К тому же в этом году появилась абсолютно новая маркировка.

Самым крупным шрифтом на шину обычно наносят ее марку и модель. Оно и понятно: это то, на что клюет покупатель. Интересно, что те же данные в зашифрованном виде есть и на протекторе — в виде тонких цветных полос. Нужны они для того, чтобы можно было идентифицировать резину, лежащую на складе, ведь в поле зрения рабочих оказывается только ее рабочая поверхность.

Размерность шин

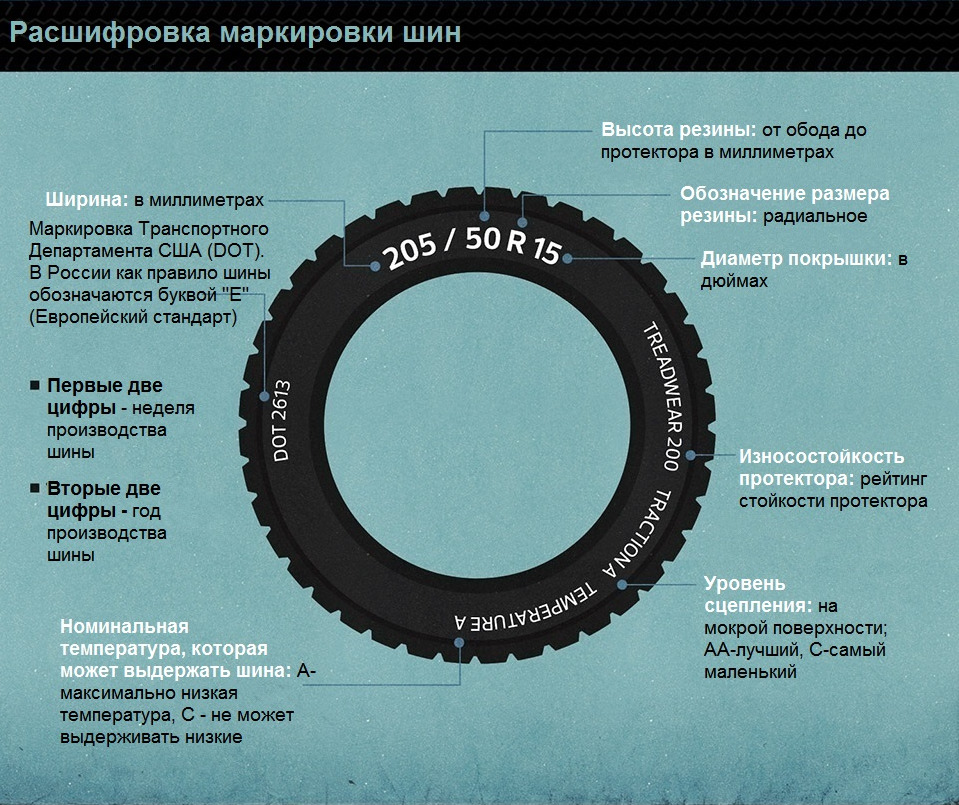

Размерность для многих таит загадки. Вроде бы проблем в обычной жизни нет: какие цифры указаны на боковине штатной шины, с такими нужно купить зимнюю или летнюю на замену изношенной. Но что именно они обозначают? Для примера возьмем индекс 225/50 R17 98 Н на шине Continental.

Continental PremiumContact 6

Continental PremiumContact 6

• 225 — ширина протектора в миллиметрах.

  Материалы по теме

• 50 — высота профиля в процентах, считается как отношение высоты к ширине резины.
• R — указывает на радиальную конструкцию шины (а не на радиус). Может встретиться литера D. Так обозначают модель с диагональной конструкцией, но легковыми они могут быть разве что под ретроавтомобили.
• 17 — диаметр (не радиус!) в дюймах диска, на который надевается покрышка. Для шины это не общий диаметр, высчитанный по внешним краям, а диаметр ее центрального отверстия.
• 98 — код грузоподъемности шины. В данном случае колесо может нести до 750 кг.
• Н — индекс скорости. Чем дальше буква в латинском алфавите, тем более высокоскоростная шина. Наиболее популярные индексы — Н (210 км/ч) и V (240 км/ч).

Дополнительные обозначения

К названию модели шины могут быть приписаны дополнительные литеры. Например, SUV означает ориентированность на кроссоверы и внедорожники (усиленная боковина, большая грузоподъемность), С — на коммерческий транспорт (от английского cargo, «груз»).

Бывает, что покрышка сварена специально для какого-либо автоконцерна и предназначена для первичной комплектации на конвейере или продажи через его официальных дилеров. Так, у компании Continental индексы А0 и R01 зарезервированы для Audi, J — для Ягуара, N0, N1, N2 — для Porsche, M0, M01 — для Мерседеса.

Материалы по теме

Летняя резина не несет на себе какой-либо дополнительной маркировки. Литеры М+S от английских Mud, «грязь», и Snow, «снег», стоят на покрышках, которые в принципе пригодны для холодного климата, но чисто зимними не являются. На последние указывает только значок снежинки и горного пика. Надпись All season (или сокращение AS), думаем, в переводе не нуждается. На шинах топ-уровня можно встретить изображение зонта. Это указание на отличные характеристики на мокром асфальте.

Нередко на покрышке ставится информация о максимальной нагрузке и максимальном давлении открытым текстом, без иносказательных кодов и пиктограмм. Ищите словосочетания Max load и Max pressure соответственно.

Набирают популярность в мире шины с усиленной боковиной, позволяющие ехать несколько десятков километров после потери давления. Обычно пишут просто Run Flat, хотя встречаются и оригинальные обозначения. Так, концерн Continental ставит на устойчивые к проколам модели маркировку SSR.

На европейских сайтах шинных компаний указана маркировка резины по уровню шума, эффективности и экологичности. Первый обозначается цифрой от 1 (тихие) до 3 (громкие). Коэффициент сцепления с влажной дорогой и коэффициент расхода топлива — это буква от А (лучший показатель) до G (худший). В России такая классификация пока не применяется.

Дата изготовления

Один из ключевых параметров — дата выпуска шины. На нее надо смотреть и при покупке нового комплекта, не говоря уже о подержанном. Больше пяти-шести лет с даты выпуска ездить на резине не рекомендуется, хотя и не запрещено ни законодательно, ни самими производителями. Дата изготовления указана четырьмя цифрами в овале. Две первые — неделя, две вторые — год. Например, 3119 обозначает «варку» 31-й недели 2019 года.

Подсказки при монтаже

Материалы по теме

При монтаже асимметричной резины на диски правильное расположение подскажут слова Outside («внешняя сторона») и Inside («внутренная сторона»). На установленных на машину колесах владелец должен видеть только первую надпись. Если на шинах их нет, внешней и внутренней сторон на протекторе не предусмотрено, он симметричен в работе.

С обеих сторон направленных моделей в обязательном порядке наносится слово Rotation («вращение»). Расположенная рядом с ним стрелка подскажет направление вращения колеса при движении автомобиля вперед.

Индикаторы износа

На места расположения меток критического износа протектора у шин Continental указывают литеры TWI. На летних моделях они дополнены индикаторами с метками крестика и капли. Они сигнализируют, что резина еще не достигла минимальной высоты протектора, но ее уже недостаточно, чтобы уверенно чувствовать себя в дождь.

А еще есть индикаторы VAI на протекторе. Они нанесены симметрично в левой и правой плечевых зонах. При правильной установке колеса они меняются по мере износа резины абсолютно одинаково. Расхождения — повод заехать на стенд сход-развала. Пока технология применяется только на грузовых шинах.

Новая маркировка

В России вводится обязательная маркировка шин в целях борьбы с «серыми» поставками. Уникальный код Data Matrix обладает высокой степенью защиты и считывается через несколько слоев упаковки. Декларируется, что его невозможно подделать или скопировать, а зашитые в нем сведения считываются даже при частичном повреждении. Код может расшифровать каждый покупатель. Для этого его необходимо просканировать специальным мобильным приложением «Честный знак». После чего на экране гаджета высветятся сведения о производителе и импортере, характеристики товара, дата ввода в оборот в России.

Обязательная маркировка вводится с 1 ноября 2020 года.

С этого дня запрещаются производство, импорт в Россию и покупка у производителей и импортеров резины без меток установленного образца. С 15 декабря запретят весь оборот немаркированных покрышек. Складские остатки разрешается снабжать метками в срок до 1 марта 2021 года.

Обязательная маркировка вводится с 1 ноября 2020 года. С этого дня запрещаются производство, импорт в Россию и покупка у производителей и импортеров резины без меток установленного образца. С 15 декабря запретят весь оборот немаркированных покрышек. Складские остатки разрешается снабжать метками в срок до 1 марта 2021 года.

Концерн Continental в первых рядах участвовал в тестировании технологии в России и полностью готов к ее внедрению. В течение 2019 года он вместе с сотнями других компаний из разных отраслей в нашей стране сгенерировал тысячи кодов, отрабатывая систему. Более того, в мировом масштабе у компании уже готовы решения по интегрированию в покрышки электронных чипов, позволяющих контролировать их состояние, включая степень износа.

Индекс нагрузки

Индекс нагрузки	Нагрузка на шину, кг	Индекс нагрузки	Нагрузка на шину, кг	Индекс нагрузки	Нагрузка на шину, кг
76	400	86	530	96	710
77	412	87	545	97	730
78	425	88	560	98	750
79	437	89	580	99	775
80	450	90	600	100	800
81	462	91	615	101	825
82	475	92	630	102	850
83	487	93	650	103	875
84	500	94	670	104	900
85	515	95	690

Индекс скорости

Индекс скорости	Q	R	S	T	H	V	W	Y	VR	ZR	ZR(Y)
Скорость, км/ч	160	170	180	190	210	240	270	300	>210	>240	>300

• Что шина говорит о неисправностях автомобиля. узнайте тут.

Фото: Continental

Маркировка зимних и летних шин: расшифровка обозначений

Каждый водитель должен знать обозначения на шинах. Умение расшифровывать маркировку поможет выбрать оптимальный комплект зимних или летних шин, что позволит не только сэкономить на резине, но и обеспечить максимально эффективное управление в любой ситуации.

Ниже мы рассмотрим, какие обозначения присутствуют на автомобильных покрышках, разберемся в классификации резины и отличии сезонных комплектов обувки, а также поймем, что означает маркировка на боковинах изделий.

Зимняя резина

Практически все производители шин предлагают зимнюю резину. Такая продукция обладает развитым рисунком протектора, обеспечивающим лучших зацеп, а для ее изготовления используются мягкие сорта резины. Это позволяет комплекту сохранить эластичность при серьезных отрицательных температурах.

В свою очередь зимние шины делятся на шипованные или нешипованные. Наличие металлических шипов в протекторе позволяет увереннее вгрызаться в ледяную корку и плотно укатанный снег. Однако такая конструкция наносит вред асфальтовому покрытию, поэтому запрещена в ряде стран Европы.

Поэтому лучше отдать предпочтение нешипованным шинам или «липучкам». Наличие шипов в протекторе оправдано только при эксплуатации вне дорог или на сильно загрязненных участках. Если авто зимой ездит по городу и холодному асфальту, то такие зимние шины обеспечивают лучшую управляемость и сцепление с дорогой.

Сама зимняя резина делится на скандинавскую или европейскую в зависимости от типа протектора. Европейская модель шины похож на дождевую и обладает разветвленной сетью симметричных грунтозацепов. Такой комплект лучше чувствует себя на холодном асфальте при дожде или снежной каше.

Скандинавская покрышка обладает рисунком и ассиметричными частями протектора, где фигуры чередуются в шахматном порядке (см. фото). Благодаря этому автомобиль на зимней резине обеспечивает эффективное сцепление с дорогой, покрытой снегом, и неплохо подходит для путешествий вне асфальта.

Самыми популярными производителями зимних автошин являются:

• Nokian;
• Bridgestone;
• Michelin;
• Yokohama;
• Pirelli.

Маркировка зимних покрышек

Все зимние комплекты имеют следующие знаки в виде пиктограммы снежинки или буквы W. Всесезонные колеса обозначаются буквами M+S – Mud+Snow. В маркировке зимних шин обязательно должна присутствовать следующие показатели. Все производители указывают размеры колеса, диаметр автошины, согласно европейскому или американскому стандарту.

Также на боковине шины можно встретить дату изготовления изделия, индексы скорости и грузоподъемности. Иногда, помимо размеров шин присутствует показатель износостойкости или Treadwear. Условное обозначение в 100 единиц равносильно запасу пробега в 48 000 километров.

Летняя резина

Летняя резина обладает совершенно другими свойствами. Основной задачей инженеров является поведение авто и чтобы машина была максимально устойчивой и управляемой на дороге, теплом и сухом асфальте.

Во-первых, эти покрышки более жесткие. Это позволяет обеспечить лучшую управляемость при высоких скоростях и температурах. Рисунок такой шины более плоский, чтобы обеспечить широкое пятно контакта с дорожным полотном (см. фото). За счет этого все шины для летнего сезона обладают меньшей шумностью и передвигаться на авто в такой обувке значительно комфортнее.

Самыми популярными производителями, предлагающими колеса с отличными характеристиками, являются компании:

• Тойо;
• Бриджстоун;
• Пирелли;
• Мишлен;
• Данлоп.

Маркировка летних покрышек

Летние комплекты не маркируются особым значком в отличие от зимних, которые обозначаются снежинкой. В шинной индустрии принято негласное правило – если пиктограмма снежинки отсутствует, то резина ориентирована только на лето.

Обозначение летней резины не сильно отличается от маркировки зимних шин. На боковой стороне обозначается размерность шины, дата изготовления, показатели соответствия стандартам сертификации (буква «е» или DOT), числа максимальной нагрузки и предельной скорости.

Иногда индексы шин содержат дополнительные показатели. Такие символы доносят информацию о типе камеры (TubeType или Tubeless), количестве слоев брекера, усиленном каркасе, повышающим показатель нагрузки на одну шину. Порой обозначаются особенности конструкции данной шины (Outside), направление вращения, прочих нюансах.

Нахождение характеристик и параметров

Маркировка на зимних шинах и летних аналогах наносится аналогично. Отличия лишь в информации и наличии рисунка снежинки. По внешнему радиусу должно быть нанесено название компании и марка резины. Далее следует размерность колеса с учетом высоты профиля r. Затем нанесен индекс максимальной нагрузки на шину, буква, дающая информацию о предельной скорости.

На внутренней стороне маркируется информация о максимальном давлении на покрышку, стране производителе, символы соответствия ГОСТ стандартам, детали конструкции шины. К примеру, здесь могут находиться цветные метки. Наличие такого показателя как желтый треугольник, говорит о самой легкой части резины.

При монтаже новой шины на стальной диск отметка совмещается с самым тяжелым местом для облегчения балансировки.

Красная точка или треугольник на борту обозначает самое жесткое место. Легкосплавный материал, из которого изготовлены диски отлично подойдут под такие комплекты. Необходимо совместить отметку L на колесе с красным треугольником на резине.

Иногда присутствуют цветные полосы на рисунке протектора. Это внутреннее фирменное обозначение какой-либо партии резины. Оно помогает быстрее отыскать на складе нужный комплект для своего автомобиля среди разных вариантов шин, ориентируясь по нанесенному окрасу.

Среди дополнительных значков попадаются индексы сопротивления нагреванию, сцепления с мокрой дорогой, пиктограммы дождя, зашифрованная информация конкретного производителя и партии и составе резины.

Разбор примера

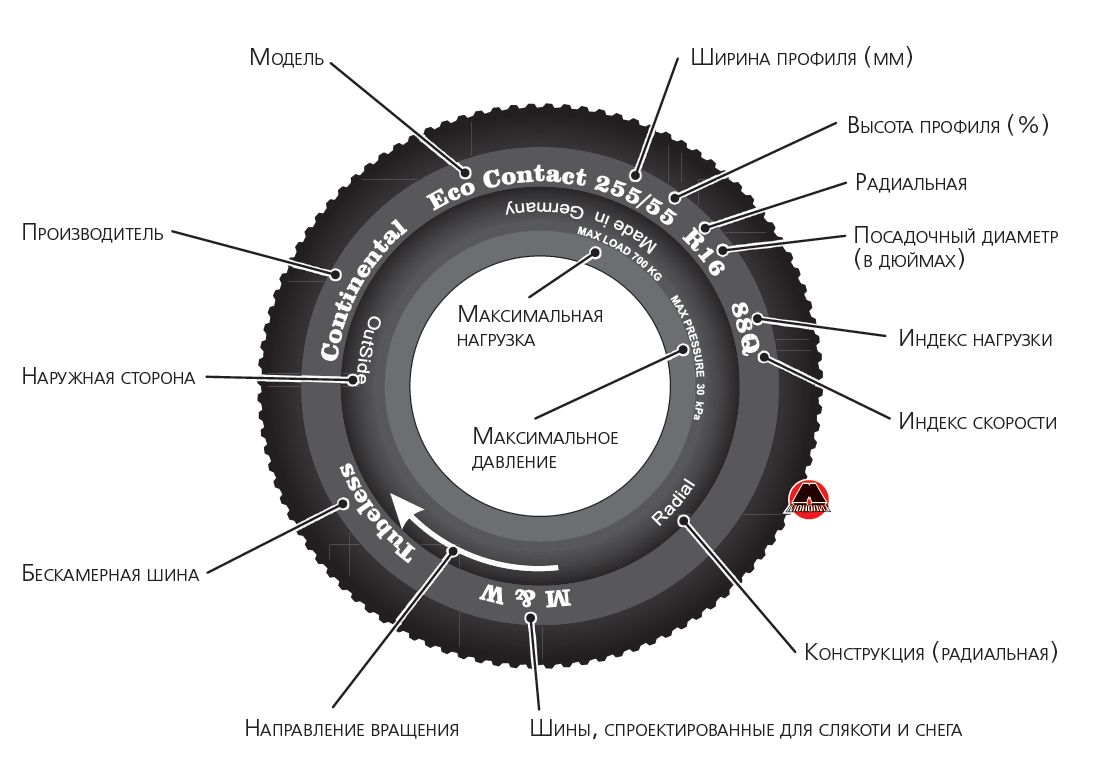

Далее мы рассмотрим пример и проделаем его расшифровку. На внешней стороне написаны название фирмы и модели резины (GoodYear UltraGrip). Далее идут цифры 205*55*R17. В таком виде наносится европейская маркировка. Первое число говорит про ширину профиля, второе — про высоту относительно ширины, третье – обозначает посадочный диаметр. Буква R сигнализирует о том, что речь идет о радиальных шинах.

Американский вариант обозначения может не отличаться от европейского – добавятся только буквы, соответствующие классу авто (P – passenger, LT – Lignht Track, T – Track). А может быть другой формат, где все значения указаны в дюймах. К примеру, показатель 30*11*R17 говорит о том, что у нас покрышка с внешним радиусом 30 дюймов, шириной протектора 11 и внутренним радиусом 17-ть дюймов.

На внешней стороне присутствует число 89H. Это показатели нагрузки и скорости. По условиям его маркировки, колесо переносит нагрузку до 580-ти кг и максимальную скорость в 200 км/ч. Здесь же присутствует надпись Reinforced. Это означает, что комплект усилен и обладает увеличенным количеством слоев брекера. Это повышает его грузоподъемность на три единицы.

Стрелка с надписью Rotation и Outside говорит о направлении вращения, а также сообщает о внешней стороне боковины (только для шин с ассиметричным рисунком). Указание Tubeless говорит об отсутствии камеры внутри колеса, а маркировка RF (RunFlat) сообщает о усиленных жестких кордах, позволяющих после прокола и падения давления добраться до автосервиса на расстоянии 80 км. Даже после такой эксплуатации шина останется рабочей.

Внутренний круг дает информацию о том, когда была произведена покрышка. Четыре цифры 2012 говорят о том, что изделие сошло с конвейера на 20-й неделе 2012-го года. Здесь же размещена информация о максимальном давлении в килопаскалях, надпись о стране производителе.

Что такое M+S на шинах?

M+S (Mud and Snow) — это специальная маркировка на боковине автомобильной шины, которая имеет высокие характеристики на снежном покрытии. Буквально переводиться как «снег и грязь». Однако данная маркировка не означает, что резина — зимняя. Подробнее — ниже.

Введение юридической маркировки, связанной с производительностью, упростило идентификацию зимних шин. Символ «Alpine» или трехпиковая гора со снежинкой («3PMSF») вступил в силу в ноябре 2012 года в соответствии с Постановлением ЕС 661/2009 «О безопасности автотранспортных средств». 3PMSF можно использовать только в том случае, если шина имеет минимальную требуемую производительность на снегу — так называемый приемлемый «индекс захвата снега».

Маркировки «Mud and Snow» (обозначенные как M + S, M.S или M & S) используются для обозначения зимних шин в течение многих лет. Хотя M + S имеет юридическое определение, оно не связано с минимальными требованиями к зимней производительности, но широко используется производителями шин для обозначения зимних продуктов. M + S остается допустимой маркировкой, но в то же время как шины с M+S хоть и имеют лучшую тягу на снегу, чем обычные летние шины, они не обязательно проходят законный порог захвата снега (который обеспечивается маркировкой 3PMSF).

Настоящие зимние шины, одновременно имеющие маркировку M+S и 3PSMF, вносят важный вклад в безопасность в зимних условиях, особенно для легковых автомобилей и микроавтобусов. Ведущие мировые специалисты настоятельно рекомендует оснащение транспортного средства четырьмя зимними автошинами в более холодные месяцы. Действительно, установка маркировки M+S на зимней резине является обязательной в некоторых европейских странах.

В чем разница между 3PMSF и M+S?

Разница, как было выше описано, в производительности на снегу. Резина с маркировкой М+С имеет лишь внешние признаки зимней шины — протектор изрезан ламелями и, в принципе, способен держать автомобиль на снежной покрытии.

Но возможности автошины с маркировкой M+S ограничены, по сравнению с моделью на которой выгравирована отметка 3PMSF. 3PMSF-шины предлагают намного улучшенное сцепление со снежным покрытием даже в экстремальных минусовых температурах. Есть большое количество летних моделей с  M+S, но никогда не выйдет летняя резина с отметкой 3PMSF (это уже будет настоящая всесезонка). То есть, все зимние шины имеют маркировку M+S, но не все шины с M+S являются зимними.

Маркировка на летних шинах

Существует единая для всех шинных производителей система маркировок и правила их размещения на шинах. В неё входит информация о размере шины, индексе скорости и нагрузки, технические маркировки, специальные маркировки производителя шины, а также маркировки автопроизводителей. Данный материал посвящён тому, как правильно работать с этой информацией при выборе летних шин.

Размер, индекс скорости и нагрузки

Основная информация о шине – это размер, а также индекс скорости и нагрузки. Именно эта информация является ключевой при выборе летней шины. Точные размеры шины и прочие ее параметры указываются в технической документации автомобиля, а также могут быть продублированы на арке водительской двери или лючке бензобака.

Написание размера, индекса скорости и нагрузки может выглядеть двумя способами:

• Европейская метрическая система: 205/55 R16 91V

• Американская дюймовая система: LT33X10,50 R15 114S

Начнем с европейской маркировки 205/55 R16 91V, где

205 – ширина профиля летней шины, измеряется в мм. Ширина профиля шины – линейное расстояние между наружными боковинами накаченной шины, не включающее выступов, образуемых маркировкой, декоративными или защитными полосками. Согласно особенностям подсчета на основании технических нормативов, ширина профиля шины не может быть равной ширине протектора (ширине беговой дорожки).

55 – серия летней шины. Согласно правилам, является процентным отношением высоты профиля к ширине. Иными словами речь идет о высоте боковины шины, выраженной в процентах. При отсутствии знака «/» и следующей за ним цифрой в размере (например, 185R14), размер шины называется полнопрофильным, а его высота равна примерно 82%.

R – радиальная конструкция летней шины. Применение этого значка было особо актуально в прошлом, когда активно использовались диагональные шины. Конструкция диагональной шины в обозначении размера никак не выделялась, а сам размер выглядел, в частности, так: 165-13. Возвращаясь к обозначению радиальной шины, можно сказать, что именно от ее обозначения, латинской буквы «R», и появилось стойкое выражение «радиус шины», которое, является ошибочным, так как в размере шины указывается диаметр!

16 – посадочный диаметр, измеряется в дюймах. Можно встретить обозначение диаметра летней шины в миллиметрах, такое обозначение встречается в маркировке для шин PAX, которые предназначены для использования на бронированных автомобилях.

91 – индекс нагрузки (индекс несущей способности). Его уточняют, показатели грузоподъемности — маркировки EXTRA LOAD, REINFORCED или XL. Все эти маркировки указывают на увеличенный индекс нагрузки. Встречается двойной индекс нагрузки (в легкогрузовых размерах, например, 104/102), он обозначает различную расчетную нагрузку при использовании задней оси с двумя или четырьмя шинами.

V – индекс скорости, который показывает максимальную расчетную скорость движения

ИНДЕКС СКОРОСТИ	A1	A2	A3	A4	A5	A6	A7	A8
СКОРОСТЬ, КМ/Ч	5	10	15	20	25	30	35	40
ИНДЕКС СКОРОСТИ	B	C	D	E	F	G	J	K
СКОРОСТЬ, КМ/Ч	50	60	65	70	80	90	100	110
ИНДЕКС СКОРОСТИ	K	L	M	N	P	Q	R	S
СКОРОСТЬ, КМ/Ч	110	120	130	140	150	160	170	180
ИНДЕКС СКОРОСТИ	T	H	V	W	Y	VR	ZR	ZR(Y)
СКОРОСТЬ, КМ/Ч	190	210	240	270	300	>210	>240	>300

Американская маркировка летних шин строится по другому принципу, рассмотрим размер LT33X10,50 R15 114S, где

31 — внешний диаметр шины, выраженный в дюймах.

Х – это знак, разделяющий значения, не несёт никакой смысловой нагрузки.

10,5 — ширина профиля шины в дюймах.

R – обозначение, указывающее на радиальное строение шины.

15 – посадочный диаметр, измеряется также в дюймах. Как правило, у большинства размеров диаметр выражен целым числом. Но в прошлом на рынок попадали шины с американского рынка, чей диаметр мог быть выражен дробным числом, например, 16,5.

Индексы скорости и нагрузки у дюймовых размеров обозначают то же самое, что и у размеров, выполненных по европейской системе.

Прочие маркировки летней шины, относящиеся к индексу скорости и нагрузки

Р (от англ. «Passenger» пассажир) – буква, которая на практике может обозначать, что следующий за ней размер (например, P225/45R17) имеет пониженный относительно стандартного индекс нагрузки, для чего в маркировку добавляют значок «LL».

LL (от англ. «Low Load») — пониженная нагрузка, т.е. используется меньший индекс нагрузки.

LT – дополнительное обозначение для шин легкогрузового транспорта, как правило, сопровождается двойным индексом нагрузки. Маркировка получилась от сокращения английского словосочетания «Light Track» — легкие грузовики.

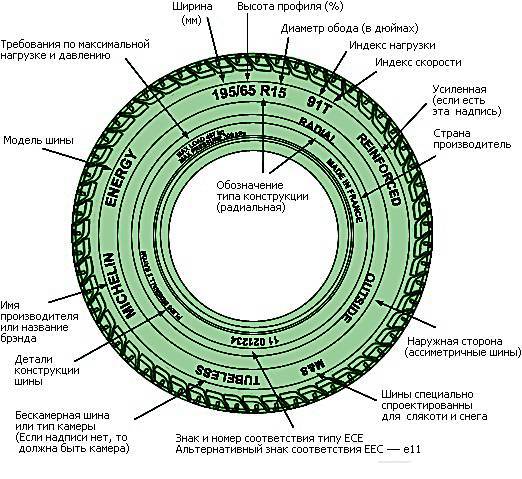

Маркировки производителя (на примере летних шин MICHELIN)

Они получают особое место на боковине и, как правило, специально выделяются.

MICHELIN – шинный бренд (компания-производитель). К брендам группы Мишлен относятся также BFGoodrich, Kleber, Tigar, Kormoran.

Primacy 3 – летняя модель шин MICHELIN, где «3» означает третье поколение шины.

Made in France – маркировка, указывающая на страну производства шины, в данном случае страна производства – Франция.

Технические маркировки летних шин

Tubeless — маркировка, указывающая на то, что эта шина принадлежит к бескамерному типу.

Tube Type — маркировка, указывающая на то, что шина должна эксплуатироваться с камерой.

TWI — Tread wear indicator или индикатор износа протектора. Индикатор износа протектора (небольшой выступ) расположен на дне ближайшей к метке канавки протектора. Он показывает предельно допустимую степень износа протектора шины. Когда протектор износится до этого выступа — необходимо заменить шину в обязательном порядке.

1,6 мм – минимально допустимая остаточная высота рисунка протектора для летних шин (согласно российскому законодательству).

Rotation — направленная шина, направление вращения которой указано дополнительной стрелкой на боковине шины.

Outside (внешняя) или Inside (внутренняя) – маркировки, указывающие на то, что шина является асимметричной.

DOT – маркировка, означающая, что летняя шина отвечает нормативным требованиям безопасности Транспортного департамента США и разрешена для продажи на территории США и Канады. Она содержит, в частности, место и дату изготовления шины. Дата производства шины – это последние четыре цифры маркировки DOT, означающие неделю и год производства шины. На шинах, которые не предназначены для продажи на североамериканском рынке, «DOT» не наносится, а сама маркировка содержит только код завода изготовителя и четыре цифры (неделя и год), указывающие на дату производства шины. Например 0316 — 3я неделя 2016 года.

Специальные маркировки автопроизводителей

Некоторые летние шины имеют специальные маркировки, обозначающие то, что шины омологированы определенным автопроизводителем. Например, N0 – шины для автомобилей Porsche, MO – для Mercedes, АО – для Audi.

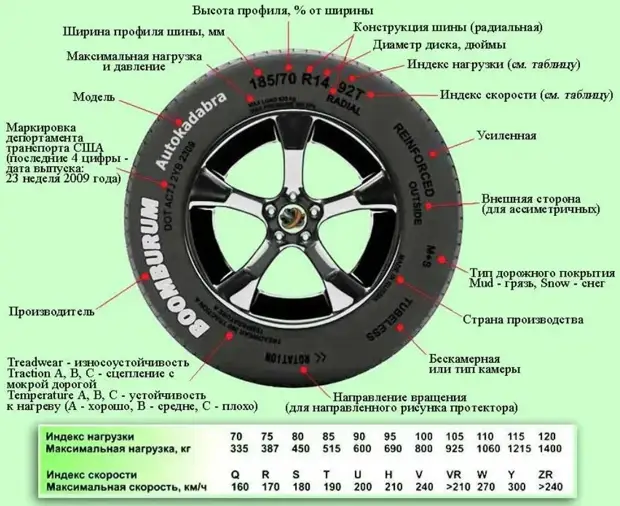

Маркировка шин, расшифровка обозначений на шинах

Чтобы безошибочно подбирать автопокрышки для автомобиля, производителями наносится на их боковые стенки маркировка шин. Она несет в себе информацию о параметрах резины. Дело в том, что машина оснащена колесными дисками определенного размера, а потому и покрышку необходимо подбирать соответствующую. В первую очередь расшифровка надписей на шинах выполняется по основным показателям, которые определяют ее размер, ведь резина должна идеально стать на колесной диск и соответствовать текущему сезону.

Кроме основных обозначений, маркировка на шинах указывает и на составные элементы автопокрышки, такие как протектор, боковина, слои брекера, каркасная часть и борт. Также обозначение шин включает информацию об их типе: радиальном или диагональном, что зависит от ориентации нитей корда, которые выступают в роли основы каркаса. Сегодня в основном изготавливается радиальный тип шин, так как они имеют более высокие эксплуатационные характеристики. Поэтому маркировка резины чаще всего имеет букву “R”, чтобы было понятно, что это радиальный тип. Он отличается высокой жесткостью и стабильностью формы пятна. Расшифровка шин позволяет определить параметры любых сезонных моделей, так как они заметно отличаются.

Дополнительные обозначения на резине

Дополнительные обозначения дают возможность определить расширенные параметры автопокрышек. Они обозначаются в основном 2-3 латинскими буквами и указывают на следующее:

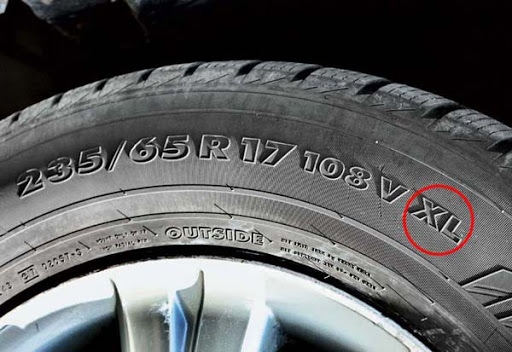

• XL – обозначение XL на шинах свидетельствует о наличии усиленной конструкции, поэтому она выдерживает повышенные нагрузки.

• ZR – обозначение ZR на шинах определяет фиксированный индекс скорости, позволяющий эксплуатировать автопокрышки на более 240 км/ч.

• SUV – обозначение SUV на шинах подсказывает, что автопокрышки разработаны для полноприводных моделей авто.

• MS – маркировка шин MS наносится только на автопокрышки зимнего и всесезонного типа и указывает, что их можно эксплуатировать по снегу и лужам грязи.

• FR – обозначение FR на шинах указывается на покрышках, имеющих защищенный от внешних факторов обод.

• FP – маркировка шин FP имеют автопокрышки с бортиком для защиты колесного диска.

Учитывая, что вышеуказанные обозначения имеют разное значение, расшифровка маркировки шин должна выполняться грамотно, чтобы автопокрышки максимально улучшили ходовые качества транспортного средства.

Сезонная маркировка шин автомобилей

Такие обозначения проще всего расшифровать. Например, маркировка летних шин не имеет никаких символов, обозначающих их принадлежность к зиме. Часто на них указываются символы М/Т – грязевые покрышки или рисунок зонтика, что означает принадлежность к дождевой резине. Она предполагает особую конструкцию для предотвращения аквапланирования автомобиля. Маркировка зимних шин подразумевает наличие надписи “Winter” или рисунка снежинки. Если есть такие обозначения, автопокрышка предназначена для зимы. Такие шины изготавливаются из мягкой резины, чаще с маркировкой MS, позволяющей эксплуатировать ее, когда на дорогах грязь со снегом.

Маркировка всесезонных шин отличается тем, что на боковой стенке автопокрышки указываются латинские буквы AS. Они тоже имеют дополнительные обозначения MS, а потому могут эксплуатироваться круглый год в любую погоду. Это возможно за счет усредненных параметров и жесткости материала изготовления. Обозначение всесезонной резины может быть реализовано посредством надписи R+W или Aw. В последнем случае речь идет о всепогодных шинах, что одно и то же с всесезонными. Перепутать обозначение сезонности шин сложно, поэтому в этом вопросе ни у кого не должно возникнуть затруднений.

Расшифровка резины по индексам

Существуют общие стандарты для данных резинотехнических изделий. Для маркировки автомобильных шин применяется единая система типоразмеров, а также индексов. Всего принято два индекса: максимальной нагрузки и ограничения скорости. Они позволяют определить, от какой массы выдерживает нагрузку автопокрышка, а также максимально возможный разгон, при котором резину можно эксплуатировать.

Маркировка шин: индекс скорости

Это условное обозначение определяет расчетную скорость, которую нельзя превышать во время эксплуатации. Обозначение скорости на шинах реализовано посредством латинских букв от А до Y. Индекс А означает, что на такой резине разгоняться более 5 км/ч нельзя. Соответственно, если указана буква Y, – скоростнее этой шины нет. Индекс А на автопокрышках легкового типа не встречается. Самая распространенная маркировка скорости на шинах обозначается следующими буквами:

• T — разгон до 190 км/ч;

• Н — разрешено развивать скорость до 210 километров в час;

• V — максимальный разгон 240 км/ч;

• W — не рекомендуется разгоняться более 270 километров в час;

• Y — максимум, на который рассчитаны шины, — 300 км/ч.

Стандартная маркировка индекса скорости на шинах выражается буквами Т и Н. А обозначение V, W и Y классифицируют автопокрышки, как скоростные. Для внедорожников и коммерческих автомобилей используют менее скоростные шины с такими индексами:

• Q — не более 160 км/ч;

• R — рекомендуется 170 км/ч;

• S — максимально можно разогнаться до 180 км/ч.

Маркировка шин по скорости зимнего типа в основном ограничивается индексом Q для резины шипованного типа и W для автопокрышек без отверстий под шипы.

Маркировка шин по нагрузке

Под нагрузкой понимается максимальный вес, который автопокрышка может принять на себя. Когда выполняется расшифровка шин, индекс нагрузки следует выбирать исходя из массы автомобиля, поделенной на четыре. Данный индекс состоит из 1-3 цифр, которые составляют одно, двух и трехзначное число. Естественно, чем больше число, тем выше индекс нагрузки и скорости шин, расшифровка данного показателя выполняется с помощью специальной таблицы, где указано, какой вес и при каком числе выдерживает автопокрышка. Оно указывается сразу после посадочного диаметра.

Обозначение года выпуска на шинах

Так как резина теряет эластичность даже при хранении автопокрышек, рекомендуется покупать данные изделия, изготовленные как можно ближе к дате покупки их в магазине. Данную информацию включает каждая маркировка шин, год выпуска указывается сразу за порядковым номером той недели. Благодаря указанному номеру недели, определяется в начале года или в его завершении были изготовлены покрышки. У каждой шины маркировка дата выпуска находится в круглом штампе, а потому нельзя ошибиться и неправильно определить, когда покрышка была изготовлена.

Обозначения размеров шин

Первым делом необходимо запомнить, что означают маркировки на шинах в виде латинских букв:

• d — внутренний диаметр (посадочный), равный диаметру диска, с него начинается расшифровка размера шины;

• s — ширина профиля шины;

• D — наружный диаметр, зависит от максимально возможной высоты профиля;

• h — серия автопокрышек;

• H — высота профиля, колеблется в пределах 50-70% от ширины автомобильной покрышки.

Это основные обозначения на шинах, которые дают практически полную картинку о размерах резины. Вместе с ними необходимо правильно определить рисунок протектора, который делают ненаправленным, направленным или асимметричным.

Чтобы понять, как прочитать маркировку шин, распишим пример на типоразмере 205/55 R16 94H XL. Первая цифра обращает внимание на то, что ширина шины равна 205 миллиметров. Цифра 55 означает, что высота профиля равна 55% от ширины покрышки. Буква R указывает на наличие радиальной конструкции корда. Следующая за буквой R цифра 16 означает внутренний диаметр покрышки, который измеряется дюймах. Латинская буква H с числом 94 перед ней, согласно классификации индексов скорости, указывает на возможность эксплуатации при скорости до 210 километров в час. Такая быстрая расшифровка обозначения размера шин позволит выбрать то, что подойдет к автомобилю. Буквы XL означают дополнительное усиление резины.

Обозначение на шинах А/Т

Отдельно стоит сказать о классе шин А/Т. Если имеется обозначение А/Т на шинах, значит они хорошо адаптированы не только под асфальт, но и для грунтовых дорог, а также пригодны для незначительного бездорожья. Чтобы рационально расходовать ресурс таких покрышек, производители рекомендуют использовать их на асфальте и бездорожье в соотношении примерно 50/50. В зависимости от модели, это сочетание может быть 60/40 или наоборот, 40/60. Чем хороша маркировка резины А/Т, так это тем, что такие шины хороши для сельской местности. Что касается других классов, они характеризуются следующими качествами:

• МТ — обладают высокой проходимостью, но низкими скоростными возможностями;

• НТ — шоссейная резина, не предназначенная для бездорожья;

• НР — модели для внедорожников премиум-класса.

Таким образом, расшифровка шин автомобиля позволяет определить не только размеры, но и класс данных изделий.

Маркировка шин — что обозначают буквы, цифры и цветные метки на покрышках

На шинах, помимо информации о фирме-производителе, можно найти множество интересных маркировок, касательно размера, грузоподъемности, конструкции шины и других параметров, достаточно важных при выборе автомобильной резины. Рассмотрим самые распространенные маркировки шин.

Стандартная маркировка шин

Шины содержат маркировку типа 185/60 ZR14 82 H XL.

В данном случае цифра 185 будет означать ширину профиля шины в миллиметрах.

Цифра 60 в миру считается высотой профиля шины. Однако это не совсем так. На самом деле, здесь указано отношение высоты профиля шины к его ширине в %. Для наших дорог наиболее подходят шины с соотношением от 65 до 75%. Чем меньше это число, тем ниже профиль шины, и тем сложнее её эксплуатация в условиях неидеальных отечественных дорог.

Ширина и высота профиля шины имеет большое значение для ходовый качеств автомобиля. При установке шины большей высоты и ширины автомобиль станет мягче, уменьшается вероятность повреждения диска, уменьшается нагрузка на подшипники и подвеску. Выбрав широкие шины для своего автомобиля, вы получите: хороший контакт автомобиля с дорожным покрытием, хорошее прохождение поворота на значительной скорости, улучшение характеристик разгона и торможения. Но недостатком в данном случае является высокая цена, увеличение расхода топлива, а также незначительное увеличение веса, особенно у автомобилей с маломощным двигателем (до 1-1,5 литра). В целом, широкие шины подходят для быстрой и мощной машины, а не для городских малолитражек.

«Z» обозначает, что эта шина разработана специально для скоростного движения (более 240 км/час). На обычных нескоростных шинах буква «Z» отсутствует.

Далее идет обозначение «R» — это радиальная шина, в отличии от диагональной. Диагональные шины, кстати, уже практически не выпускают.

14 — это внутренний диаметр шины в дюймах, в том месте, где шина сопрягается с ободом колесного диска (посадочный диаметр). В данном случае посадочный диаметр шины 14 дюймов и колесный диск для неё должен быть выбран того же диаметра. См. Таблицу соответствия размеров шин и колесных дисков.

Цифра 82 — это индекс грузоподъемности шины (предельно допустимой нагрузки на колесо), определенный в соответствии с диаграммой «Промышленного стандарта пропускной способности при максимальной нагрузке». Шина с индексом 82 благополучно выдержит 1047 фунтов (475 кг). Четыре шины вместе могут нести полностью нагруженный автомобиль, общий вес которого максимально составляет 4188 фунтов. (1900 кг). В большинстве автомобилей на дверном косяке со стороны водителя есть информация о грузоподъемности конкретного транспортного средства, а также о подходящих для данного автомобиля размерах шин.

Буква Н — это индекс скорости, который может быть обозначен следующими буквами: L (до 120 км/ч), M (до 130 км/ч), N (до 140 км/ч), Q (до 160 км/час), S (до 180 км/час), T (до 190 км/час), U (до 200 км/час), H (до 210 км/ час), V (до 240 км/час), W (до 270 км/час), Y (до 300 км/час). Буквы скоростной категории указывают на максимальную безопасную скорость, которую способна вынести шина при наличии идеальных условий в течение длительного периода вождения.

«XL» или «Extra Load» — усиленные шины среди шин своего типоразмера.

Американская маркировка шин в миллиметрах и дюймах. Перевод американсих размеров шин в европейские

Американские шины иногда маркируются как европейские — вида 185/60 ZR14. Однако перед цифрами ставится буква, например P 185/60 ZR14. Причем буква Р обозначает шины для легкового автомобиля. LT (Light Truck) обозначает шины для джипов, пикапов и малогабаритных грузовиков. T — запасные или временные шины. Заметим, что данные символы ставятся только на шинах американского производства.

Американские шины, изготавливаемые для внутреннего рынка США, маркируются в дюймах. Американская маркировка в данном случае выглядит как 32х12.5 R17, где 32 — это ширина профиля шины в дюймах, а 12.5 — высота профиля в дюймах. Что соответствует шинам «европейского» типоразмера — 320/65 R17.

Дополнительная маркировка шин

Знак зонтика, а также метки «Rain», «Water», «Aqua», «Aquatred», «Aquacontact», означают специальные дождевые шины для уверенного движения по мокрой дороге.

Зимние шины, как правило, имеют особые маркировкы, чаще всего это знак «снежинка», надпись «Frost».

Всесезонные шины обозначаются аббревиатурами «MS» (Mud&Snow — грязь-снег), «All Season», «AS», «AW» (Any Weather — любая погода).

Temperature (А, В или С) — термостойкость при высоких скоростях (А — наилучший показатель, С — наихудший).

Traction (А, В или С) — качество торможения на мокрой дороге (А — наилучший показатель, С — наихудший).

Маркировка TL, «Tubless» означает бескамерные шины.

ТТ, «Tube type» («Mit Schlauch» — на немецких шинах) — это маркировка камерных шин.

«RSC» (RunFlat System Component) — шины, на которых даже в случае повреждения и отсутствия давления, можно проехать от 50 до 150 км, не превышая скорость в 80 км/ч. Шины типа «Ран-Флэт» обозначаются у разных производителей по-разному:

• Run Flat — у Nokian;
• RFT — у Bridgestone;
• RunOnFlat — у Goodyear;
• ZP — у Michelin;
• SSR — у Continental.

«Steel» обозначаются шины с металлокордом.

«PR» — прочность каркаса. Для легковых автомобилей этот показатель составляет 4PR ИЛИ 6PR, для легковых грузовиков и микроавтобусов – 6PR или 8PR.

«Reinforced» или «RF» — 6-слойная усиленая шина.
«С» — 8-слойная усиленная шина для грузовых автомобилей.

«Max Pressure» — максимально допустимое давление воздуха в шине (кПа).

«Max Load» — максимально допустимая нагрузка на шину (кг).

Метка «Rotation» и стрелка на боковине шины показывает рекомендуемое направление вращения колеса для протекторов с симметричным направленным рисунком.

Метка «Outside» показывает внешнюю сторону шины с асимметричным рисунком протектора, а метка «Inside» — внутреннюю.

Дата изготовления шины — это четыре цифры, обведенные овалом. Первые две цифры означают неделю, вторые две цифры — год изготовления шины. К примеру, если дата показана, как «0512» это означает февраль 2012 года.

Что касается отечественных шин, то на них обычно проставляются только два показателя: дата выпуска и серия выпуска.

Цветные метки на шинах

Цветные пометки проставляются производителем авторезины и несут важную информацию. Для маркировки шины применяют чаще всего четыре цвета – красный, жёлтый, белый и голубой.

Наиболее часто можно увидеть метку белого цвета в виде символов, заключённых в маленькую окружность. Маркер белого цвета ставит человек, проверяющий соответствие выпущенного изделия нормам. В своём роде, эта метка равносильна значку ОТК.

Маркер красного цвета несёт в себе двойное значение. Как правило, покрышки, помеченные таким способом, используются для заводской комплектации автомобиля, а также маленький красный кружок указывает на наиболее тяжёлую область корпуса шины.

Еле заметный жёлтый маркер обозначает лёгкую часть покрышки. Этот участок шины должен соответствовать положению золотника на камере. Данная метка полезна для специалистов шиномонтажной мастерской, так как она облегчает процесс балансировки колеса.

Цветные метки, используемые производителями автомобильной резины, чаще всего устанавливаются исключительно для специалистов автосервиса. Простому обывателю нет надобности знать их обозначение.

Нередко на протектор шины по всей его длине наносятся цветные полосы. Они необходимы для работников склада, чтобы группировать шины одного типоразмера и производителя. Кроме того, цветные полосы демонстрируют потребителю, что данная шина ещё не была в эксплуатации. При езде на автомобиле эти полосы попросту стираются о дорожное покрытие.

С этой статьёй читают:

Маркировка шин. Расшифровка обозначений для легковых автомобилей

Маркировка шин помогает выбрать оптимально соответствующую параметрам вашего авто резину. Используя следующую информацию, вы сможете легко разобраться среди обширного ассортимента представленных на рынке моделей.

Еще по теме Маркировка дисков

Расшифровка обозначений маркировки шин

Рассмотрим вопрос, как читать маркировку шины на примере наиболее распространенной модели — 195/50 R15 82T:

• 195 — ширина шины, выраженная в миллиметрах.
• 50 — значение, выраженное в процентах, означает отношение высоты шины (место, где находится маркировка) до ширины протектора. В этом случае, значение «50» составляет 50 % от 195 мм или 97,5 мм.
• R — Определение радиальной шины. Также изделие может клеймиться символами, обозначающими скоростной коэффициент VR (до 210 км/час) или ZR (до 240 км/час).
• 15 — показано в дюймах, диаметр обода.
• 82 — индекс нагрузки.
• Т — индекс скорости.

Расшифровка индексов нагрузки шин (таблица)

Индекс нагрузки определяет максимально допустимую нагрузку для одной шины с максимальной скоростью, разрешенной для данной резины. Указывается числовым значением. Расшифровывается следующим образом:

индекс	Максимальная нагрузка [кг]	индекс	Максимальная нагрузка [кг]	индекс	Максимальная нагрузка [кг]	индекс	Максимальная нагрузка [кг]
60	250	85	515	110	1060	135	2180
61	257	86	530	111	1090	136	2240
62	265	87	545	112	1120	137	2300
63	272	88	560	113	1150	138	2360
64	280	89	580	114	1180	139	2430
65	290	90	600	115	1215	140	2500
66	300	91	615	116	1250	141	2575
67	307	92	630	117	1285	142	2650
68	315	93	650	118	1320	143	2725
69	325	94	670	119	1360	144	2800
70	335	95	690	120	1400	145	2900
71	345	96	710	121	1450	146	3000
72	355	97	730	122	1500	147	3075
73	365	98	750	123	1550	148	3159
74	375	99	775	124	1600	149	3250
75	385	100	800	125	+1650	150	3350
76	400	101	825	126	1700	151	3450
77	412	102	850	127	1750	152	3550
78	425	103	875	128	1800	153	3650
79	437	104	900	129	1850	154	3750
80	450	105	925	130	1900	155	3875
81	462	106	950	131	1950	156	4000
82	475	107	+975	132	2000	157	4125
83	487	108	1000	133	2060	158	4250
84	500	109	1030	134	2120	159	4375



Шины с увеличенным индексом нагрузки имеют обозначение:

• XL — (дополнительная нагрузка, Extra Load) — означает шину с более высокой полезной нагрузкой, чем стандартные модели заданного размера.
• RF — описывает усиленную шину с увеличенной грузоподъемностью. Значение похоже на то, что у шин XL.

Другая маркировка шины — EXL, RFD, REF, REINF.

Расшифровка маркировки скорости на шинах

Индекс скорости — показатель, который описывает максимальную скорость, разрешенную для данной шины. Внимание! Не используйте резину с более низкими скоростными характеристиками, чем те, которые рекомендованы производителем. Показатель по соображениям безопасности всегда должен быть адаптирован к эксплуатационным параметрам авто. Индекс скорости указывается буквенными символами. Допустимая скорость для каждой литеры распределилась так:

Индекс скорости	Допустимая скорость [км / ч]
Q	160
S	180
T	190
H	210
v	240
W	270
Y	300

Американская маркировка шины

Шины, отвечающие требованиям безопасности Министерства транспорта США, отмечены кодом DOT (Department of Transport). Маркировка состоит из букв и цифр, разделенных на 3 или 4 группы. Обозначение шин выглядит следующим образом:

• DOT — постоянный префикс, определяющий, что мы имеем дело с кодом Американского департамента транспорта и данная модель предназначена для реализации на территории США;
• pp — код, обозначающий завод, на котором была изготовлена шина, ее размер и модель. Например: J3EX – изделие, произведенное компанией Matador AS, Puchov в Словакии. Подробный перечень аббревиатур можно найти в местах продажи или воспользовавшись открытой информацией в интернете.
• ss — код, определяющий размер шины;
• oooo — необязательный код производителя, содержащий от 0 до 4 символов
• цифровое обозначение – дата, когда было изготовлено изделие;
• yy — однозначный (для 90-х) или двухзначный код (от 2000г.), определяющий год производства.

Дополнительная информация, указываемая на боковине шины

Также маркировка может включать следующие символы. Они означают:

• BasePen — сообщает, что шина имеет электростатическое заземление. В канавке, проходящей через центр протектора, имеется смесь кремнезема, которая рассеивает электрические заряды.
• COLD — информация о том, что давление следует измерять на холодных шинах.
• G1 — говорит о существовании датчика давления в шине.
• JLB – внутри присутствует лента из нейлона.
• LT- используется в США, знак того, что модель предназначена для автомобилей 4×4 и легких грузовиков.
• MAX — указывает на максимально допустимое давление в шинах
• P — используется в США напротив указания о размерности шины и сообщает, что продукт предназначен для легковых автомобилей.
• PSP-Beta – изделие снабжено перекрытиями, устроенными таким образом, чтобы уменьшить уровень шума.
• RETREAD — восстановленная шина.
• TL – шина без камеры.
• ULW — шина имеет структуру, в которой использовались арамидные шнуры.

Отдельная классификация у омологированных шин. Это те модели, которые были на оригинальном оборудовании (OE) автомобиля. Изделия часто разработаны специально для конкретной марки авто. Например, MICHELIN использует такие обозначения: B — специальные решения для Audi (S3, S4, TT, TT Roadster), C1 — Chrysler Viper, G1 – размеры покрышки с большим наружным диаметром, K1 — шины, омологированные на Ferrari, M0  — типоразмер на Mercedes и др.

У Run-flat есть специальная система, которая позволяет им продолжать движение, несмотря на потерю давления. Маркировка зависит от производителя системы:

• RunOnFlat или ROF — Goodyear,
• EMT (Extended Mobility Technology) — Goodyear,
• RFT (Run Flat Tire) — Bridgestone,
• ZP (нулевое давление) — Michelin,
• DSST (самонесущая технология Dunlop ) — Dunlop,
• RFT (Run Flat Tire) — Firestone,
• Run Flat Technology, Self Flat Flat Run — Pirelli,
• SSR (Self Supporting Runflat) – Continental.

Зимние шины имеют обозначение M + S (грязь + снег) на внешней стороне покрышки и символ трех пиков со снежинкой внутри. Чуть сложнее расшифровать маркировку шин для легковых автомобилей от всесезонной резины. Продукция такого типа, произведенная в Европе, обычно аналогично маркируются M + S снежинкой. Различия видны в протекторе. Всесезонная шина имеет меньше канавок, чем у типично зимнего варианта. Некоторые модели имеют асимметричный рисунок протектора, где половина отвечает за летние свойства и половина за холодный период.

Маркировка на боковой стороне шины

Маркировка на боковой стороне шины | Шины-Easy.com Переключить навигацию

Произошла ошибка при оплате Synchrony CAR CARE. noResults}}

Для лучших результатов при поиске размера используйте такие форматы, как 225-40-15 или 225/50/15

. {{#hasCategories}}

Категории

{{/hasCategories}} {{#hasBrands}}

Бренды

{{#бренды}} {{/бренды}} {{/hasBrands}} {{#hasProducts}}

Продукты

ПОКАЗАТЬ БОЛЬШЕ

{{/hasProducts}} {{/нет результатов}} Магазин шин

После небольшого пояснения легко понять, что означают буквы и цифры на боковине вашей шины. Цифры являются индикаторами размера, типа и характеристик шины.

1. Тип шины Буква «P» в начале поля «Размер шины» указывает на то, что шина представляет собой шину P-Metric, которая относится к шинам, изготовленным по определенным стандартам в США и предназначенным для легковых автомобилей. Если в начале размера шины нет букв, это указывает на еврометрическую шину. Шины P-Metric и Euro-Metric могут иметь разную грузоподъемность. Буквы «LT» в начале или в конце размера шины указывают на то, что шина предназначена для легких грузовиков.Производители транспортных средств оснащают некоторые легкие грузовики шинами типа «LT». Эти шины обычно требуют более высокого давления накачки, чем легковые шины.

2. Ширина шины — это ширина шины, измеренная в миллиметрах от боковины до боковины. Первое трехзначное число в размере шины относится к ширине шины. Например, для шины размера P215/65 R15 ширина составляет 215 миллиметров.

3. Соотношение сторон — это отношение высоты поперечного сечения шины к ее ширине. Двузначное число после косой черты в размере шины — это соотношение сторон. Например, в шине размера P215/65 R15 число 65 означает, что высота равна 65% ширины шины. Чем больше соотношение сторон, тем больше будет боковина шины.

4. Строительство . Буква «R» в размере шины означает радиальный, что означает, что слои проходят по шине радиально.

5. Диаметр колеса — это размер колеса, измеренный от одного конца до другого.Он сообщает нам размер колеса, на которое рассчитана шина. Шина размера P215/65 R15 предназначена для колеса диаметром 15 дюймов.

6. Индекс нагрузки указывает максимальную нагрузку, которую может выдержать шина при правильном накачивании. Вы также найдете максимальную нагрузку на боковине шины. , как в фунтах, так и в килограммах..
7. Рейтинг скорости показывает максимальную скорость шины.Например, шина с рейтингом скорости H имеет максимальную скорость 130 миль в час или 210 км/ч.
8. Символ DOT : Буквы «DOT» на боковине указывают на то, что шина соответствует всем применимым Федеральным стандартам безопасности транспортных средств США.
9. Идентификационный номер шины : ряд букв и цифр, следующих за буквами «DOT». ИНН состоит из 12 цифр и букв для обозначения местонахождения завода, недели и года изготовления шины.
10. UTQG означает Единую классификацию качества шин, систему оценки, разработанную Министерством транспорта США для демонстрации относительного износа протектора, сцепления и температурных характеристик. Классы сцепления указывают на сцепление шины с мокрой дорогой при контролируемом испытании. Шина с рейтингом «АА» обеспечивает превосходное сцепление на мокрой дороге. Температурные классы указывают на способность шины выдерживать разрушительное тепло и рассеивать его. Шина с рейтингом А может выдерживать более высокие температуры и работать на более высоких скоростях, чем шины с рейтингом В или С. Наконец, Оценка износа протектора основана на стандартизированных государственных испытаниях, помогающих предсказать ожидаемый износ протектора шины. Например, шина со степенью износа 200 должна служить в два раза дольше, чем шина со степенью износа 100.

*Изображения предоставлены Goodyeartires.com

Маркировка на боковой стороне шины

Шины 101 на маркировке боковин шин :: Souza’s Tire Service

Маркировка на боковинах шин

содержит большую часть информации, которую обычно необходимо знать их владельцам.В этом посте мы объясним, что (большинство) означает маркировка. Мы покроем:

• Информация о размере
• Информация о загрузке
• Рейтинг скорости
• Информация об инфляции
• Маркировка и символы M+S
• Внутренняя, внешняя маркировка и маркировка направлений
• Коды DOT и штампы с датами

Информация о размере:

Обычно самое важное, что нужно знать потребителям, — это размер их шин. В размере также содержится информация о нагрузке, типе конструкции и рейтинге скорости.

Метрический размер:

Подавляющее большинство продаваемых сегодня шин имеют размеры по «метрической» системе. Они могут иметь размер без буквы перед размером, P-метрический, LT-метрический и ST, и могут иметь B, D или R позже в размере. Мы объясним это позже, но сначала о значении чисел. Типичными примерами этого, показанными справа, являются 205/60R16, P205/60R15, LT285/70R17 и ST205/75D15.

Во всех этих случаях первый набор из трех цифр представляет собой ширину шины, измеренную от боковины до боковины в миллиметрах. Важно отметить, что это НЕ ширина протектора, поскольку шина с более низким «соотношением сторон» будет иметь более широкую ширину протектора, и шины также будут различаться в зависимости от марки. Однако во всех случаях первые 3 цифры обозначают ширину боковины в миллиметрах.

Вторая пара цифр — это так называемое «соотношение сторон». Это представляет собой высоту боковины от колеса до верхней части протектора. Это простой процент, так что высота боковой стенки равна Х (соотношение сторон) процентов от ширины боковой стенки. Так совпало, что два из наших примеров имеют шины размера 205/60, поэтому высота их боковины составляет 60% от 205 миллиметров, или 123 миллиметра (4,85 дюйма).

Третья пара цифр — просто диаметр обода в дюймах. (Они производят диски с метрическими размерами, такими как 365, 390 и 415 мм, и хотя они встречаются редко, применяются те же правила.) Это может показаться очевидным, но если у вас есть диски 13, 14 или любого другого размера, вы должны остаться с этим. резина размер обода.

Это означает, что если у вас есть шина 265/75R16, она будет выше, чем 265/70R16, поскольку высота боковины составляет больший процент от ширины боковины. Это также объясняет, как шина размера 265/75R16 может иметь почти такую ​​же высоту, что и шина размера 235/85R16. — Все три набора цифр работают вместе и не могут рассматриваться по отдельности.

Это также означает, что по этим числам можно рассчитать общий диаметр шины. Поскольку коэффициент пересчета миллиметров в дюймы равен .03937 можно рассчитать следующим образом: Умножьте ширину секции (первые 3 цифры) на соотношение сторон (вторые две цифры в процентах), умножьте на два (высота секции находится с обеих сторон колеса), умножьте это число на . 03937, а затем добавьте диаметр обода, и вуаля, у вас есть общий диаметр. Чтобы снова использовать наши 205/60R15, это будет: 205 X 0,60 X 2 X 0,03937 + 15 = 24,69 дюйма общего диаметра.

Если вам нужен простой способ рассчитать ширину протектора, то его просто нет.Единственное, что можно сказать, это то, что при одинаковом соотношении сторон большая ширина профиля будет иметь и большую ширину протектора, но и это зависит от марки! Лучше просто измерить их физически или посмотреть эту информацию в спецификациях производителя.

Размеры флотации

Помимо метрических размеров, в настоящее время используется только одна другая система размеров, известная как «Флотационный размер». Мы могли только догадываться, почему они называются «плавающими», но это «дюймовые» размеры, такие как 31X10. 50R15LT, 35X12,50R17LT и т. д. Это также используется для небольших шин, таких как те, которые используются на прицепах, тракторах, квадроциклах и тележках для гольфа, таких как 20,5X8,0-10, 15X6,00-6 и т. д. В этой системе первое число соответствует высоте шины в дюймах. Тем не менее, подавляющее большинство шин в этой системе на самом деле имеют диаметр примерно на 1/2 дюйма меньше заявленного, но это варьируется от марки к марке. Второе число в ряду — это ширина боковины, также в дюймах. ширина боковины, и хотя она варьируется от марки к марке, ширина протектора обычно примерно на два дюйма меньше, чем ширина боковины.Последняя пара цифр — это, конечно же, диаметр обода, как и в метрической системе размеров.

Буквенно-цифровой и числовой размер

Буквенно-цифровые размеры — это размеры A78-13, G60-14 и L78-15, и их использование в значительной степени было прекращено. Буква в размере на самом деле связана с грузоподъемностью, поэтому, хотя размер определялся буквой и становился больше по мере развития алфавита, их размеры могли немного различаться между брендами. До недавнего времени они все еще использовались для шин для прицепов, но мы не видели никаких новых.

Числовые размеры 7,25–14, 6,50–13, 8,55–15 и т. д. представляют собой систему размеров, которая перестала использоваться для автомобилей примерно в 1970 году. Однако она до сих пор используется лишь в нескольких шинах для легких грузовиков и прицепов, таких как 7.50-16 показаны и в некоторых фарм-приложениях. Насколько нам известно, первые цифры обозначают ширину боковины, но чем больше боковина, тем выше становится и шина. Мы разместим страницу с эквивалентами размеров шин, и их будет много, но пока это не сделано, вы можете просто позвонить нам в магазин, чтобы узнать размеры для переоборудования.

пустой, P, LT, ST и XL (буквы перед размером)

Эти буквы перед размером обозначают две вещи: рейтинг слоя, который говорит о грузоподъемности, и тип шины. Отсутствие буквы или буквы P перед размером шины означает стандартную (4-слойную) «пассажирскую» шину или шину с повышенной нагрузкой. Шины с повышенной нагрузкой встречаются не так часто, но они представляют собой шины с большей грузоподъемностью, чем обычная стандартная нагрузка, но не так сильно, как шины LT. Если ваша шина рассчитана на дополнительную нагрузку, она будет иметь и XL после размера, например P235/75R15XL или 225/45R17XL.

Шины

LT и ST являются шинами с большей грузоподъемностью и могут иметь диапазон нагрузки C (6-слойный рейтинг), диапазон нагрузки D (8-слойный рейтинг), диапазон нагрузки E (10-слойный рейтинг) или для домов на колесах или прицепов даже F или G. (12 и 14 слоев). LT означает «легкий грузовик» и предназначен для пикапов и фургонов, тогда как ST означает «специальный прицеп» и, как видно прямо на боковой стенке нашего примера, предназначен «ТОЛЬКО для обслуживания прицепа». Хотя пикапы и внедорожники в полтонны или меньше используют метрику P, шины со стандартной нагрузкой, 3/4 и 1-тонные пикапы и фургоны должны использовать более высокие диапазоны нагрузки, обычно D или E.Другими словами, вы можете увеличить рейтинг слоя на полтонны и внедорожники, но вы никогда не захотите опускаться ниже D на 3/4 и 1 тонну. Кроме того, шины ST не предназначены для поворотов и остановки автомобилей, и их нельзя использовать ни на чем, кроме прицепа. На прицепах можно использовать шины со стандартной нагрузкой, но только очень легкие. На тяжелых прицепах всегда следует использовать шины с более высоким рейтингом слойности (ST или LT), которые имеют достаточную грузоподъемность для прицепа при полной загрузке.

Б, Д и Р

Буква перед диаметром обода в размере обозначает «тип конструкции» шины.Бывают двух видов: диагональные и радиальные. Шины со смещением имеют ремни в корпусе шины, которые имеют «смещение» или наклон, образующий X-образный рисунок поперек шины. B и D обе шины с диагональным ремнем. Если в размере есть буква B, это означает «смещение», а D — «диагональ», что, конечно же, означает одно и то же. С другой стороны, радиальные шины с буквой R имеют ремни, которые проходят «радиально» прямо поперек шины или перпендикулярно протектору.

Подавляющее большинство шин, продаваемых в наши дни, являются радиальными, и на то есть веские причины. Когда протектор диагональной шины касается земли, диагональный брекер заставляет протектор сжиматься вместе с поверхностью дороги, в то время как протектор радиальной шины остается плоским и вместо этого изгибается в боковине. Складывание диагональной шины не только снижает сцепление с дорогой, особенно на скользких поверхностях, но также вызывает сопротивление и накопление тепла. Это делает геттер радиальной шины лучшим сцеплением, лучшим расходом топлива и значительно меньшим износом. Вы можете удивиться, почему они до сих пор продают диагональные шины.Помимо стоимости, есть только одна веская причина: кажется, что шины с диагональным ремнем лучше выдерживают старение. Так что, если у вас есть старый грузовик или прицеп, который редко используется, смещение может быть лучшим выбором.

Индекс нагрузки и скорость

90S, 95T, 121/118R и т. д.

Эти цифры после размера шины, в данном примере 90S, являются «индексом нагрузки» и «рейтингом скорости». Цифры — это то, что известно как индекс нагрузки, и они указывают, какова максимальная грузоподъемность шины. Это в основном используется в Европе. В США мы обычно просто смотрим на характеристики, которые указаны в фунтах в другом месте на шине. На изображении показан список приложений с одним и двумя колесами. Это только для некоторых шин LT, большинство шин имеют только один список. Также важно отметить, что максимальная нагрузка доступна только при максимальном давлении. Использование любого более низкого давления снизит грузоподъемность. Иногда две шины одного размера имеют разный индекс нагрузки.Это просто означает, что максимальное давление в одной шине выше, чем в другой. Однако это опять же только при максимальном давлении, которое больше, чем обычно. Если вы накачаете обе шины до одинакового давления, они будут иметь одинаковую грузоподъемность.

Рейтинг скорости

Буква в этой части размера — «рейтинг скорости». Это означает, насколько быстро конкретная шина может двигаться в течение одного часа. Однако, поскольку большинство людей не ездят со скоростью более 100 миль в час в течение длительных периодов времени, есть еще один фактор, который более важен. Шины с более высоким рейтингом скорости также лучше проходят повороты и останавливаются быстрее. Однако это лучшее прохождение поворотов и торможение достигается за счет более высокой стоимости и более быстрого износа. Хотя это и не является абсолютным, общее правило таково: чем выше рейтинг скорости, тем лучше шины проходят повороты и тормозят, тем быстрее они изнашиваются и тем дороже они будут стоить. Общие рейтинги скорости для шин следующие: R = 106 (миль в час), S = 112, T = 118, H = 130, V = 149, W = 169 и Y = 186. Существует также рейтинг Z, но он включает W и Y, так что вы хотели бы посмотреть, какой из двух это.Если вам интересно, почему большинство из них нечетные, то это потому, что изначально они были в километрах в час: 118 миль в час = 190 км в час, 149 миль в час = 240 км в час, 169 миль в час = 280 км в час и 186 миль в час = 300 км в час. Есть некоторые розничные продавцы, которые откажутся устанавливать на ваш автомобиль шины с более низким индексом скорости, чем указано производителем. На сегодняшний день мы не нашли ни одного закона, требующего этого, и мы проконсультировались с несколькими производителями и страховыми компаниями, и до сих пор мы не нашли ни одного, который аннулирует гарантии или страховку, если первоначальный рейтинг скорости не будет сохранен.Мы считаем, что эти розничные продавцы делают это только из соображений ответственности, тогда как мы оставляем это на усмотрение покупателя. Если вам нужна шина с лучшей управляемостью и торможением, вам подойдет более высокий рейтинг скорости. Однако, если ваш приоритет — пробег и цена, то более низкие рейтинги скорости, как правило, будут лучшим выбором.

Информация об инфляции:

На всех шинах есть место, где будет написано что-то вроде: «Максимальная нагрузка XXX фунтов (XXX кг) при XX фунтах на квадратный дюйм». Большинство автомобильных шин в наши дни выдерживают давление до 44 фунтов на квадратный дюйм (некоторые до 51), а шины для грузовых автомобилей, предназначенные для LT, будут иметь давление 50, 65 и 80 в зависимости от рейтинга слоя. Все эти рейтинги являются максимальной инфляцией, и это не означает, что это давление, которое вы должны использовать. Короткий ответ заключается в том, что большинство автомобилей и небольших пикапов / внедорожников должны работать при давлении от 35 до 40 фунтов на квадратный дюйм (в холодном состоянии) в районе Оберна. 3/4 тонны, 1 тонна и прицепы должны использоваться больше в зависимости от того, насколько сильно они загружены. Кроме того, поскольку грузоподъемность шины сводится к произведению давления воздуха на объем воздуха, максимальная грузоподъемность доступна только при максимальном давлении накачки. Следовательно, более тяжелые транспортные средства и тяжелонагруженные транспортные средства всегда должны использовать большее давление воздуха, чем более легкие.Для получения более подробных объяснений и рекомендаций по настройке накачивания, пожалуйста, посетите нашу страницу «Давление воздуха».

Маркировка и символы M+S

Некоторым это может показаться слишком простым, но, вероятно, есть люди, которые не понимают, что означает маркировка M/S. Проще говоря, это означает, что шина соответствует минимальным требованиям и разрешена для использования на снегу. Это главное, на что будут обращать внимание сотрудники Дорожно-патрульной службы при оценке транспортных средств в ситуации контроля цепи.(Они также оценят, является ли ваш автомобиль полноприводным или двухколесным, а также размер протектора ваших шин.) Однако, и это важно, то, что шина имеет маркировку M+S, не означает, что она действительно будет хорошо работают по снегу. Есть много шин с этим, которые на самом деле будут бесполезны на снегу. Одна из следующих страниц, которую мы опубликуем, будет посвящена выбору между различными типами шин, и мы рассмотрим этот вопрос (среди прочего) более подробно. Есть также некоторые символы, обозначающие шины M+S и полные зимние шины, которые вы можете найти на многих шинах.Эквивалент маркировки и MS, которую можно увидеть на многих шинах, представляет собой четыре или пять «пиктограмм», представляющих четыре сезона, а иногда и снежинку. Снежинка сама по себе представляет собой сезонную зимнюю шину или шину, специально предназначенную для использования на снегу.

Внутренняя и внешняя маркировка и маркировка направлений

Некоторые шины являются направленными, что означает, что они имеют правильное направление вращения, а некоторые шины являются асимметричными, что означает, что их протектор изнутри наружу.(У Goodyear и Goodrich в прошлом были шины, которые были асимметричными и направленными, что было безумием, и это означало, что у вас были специальные шины для левой и правой сторон!)

Направленные шины имеют грубую форму протектора и стрелку и правильное направление вращения. Это похоже на тракторную шину с огромными блоками протектора, образующими V-образный рисунок, и предназначение ее такое же, как и у тракторной шины. При правильной установке протектор этих типов шин рассеивает воду, но при неправильной установке он ее собирает.Или, при правильной установке, эта конструкция уменьшит аквапланирование, а при обратной установке вызовет его. Итак, вы действительно хотите, чтобы ваши направленные шины двигались в правильном направлении. Если на вашем автомобиле установлены направленные шины, они просто отмечены стрелкой и чаще всего словом «вращение» или «направление вращения» и т. д.

Асимметричные шины имеют внутреннюю и внешнюю части протектора. Производители шин часто делают это, чтобы оптимизировать сцепление и износостойкость шины. Примером может служить высокопроизводительная шина с почти сплошным внешним плечом для прохождения поворотов, сплошным центральным ребром для ускорения и торможения и более открытым протектором на остальной части шины для лучшего рассеивания воды.Эти шины обычно просто маркируются внутри, снаружи, этой стороной наружу или как в нашем примере; монтируйте эту сторону наружу.

Маркировка DOT и коды даты

DOT означает транспортное управление, и они обязаны использовать его на всех шинах. В «точечном номере» содержится закодированная информация, включая завод-изготовитель, размер шины, обозначение модели и дату изготовления. Поскольку размер, обозначение модели и размер шины указаны в другом месте на шине, мы никогда не считали необходимым знать эту информацию и поэтому не могли даже рассказать вам, как она работает.Тем не менее, мы постоянно используем код даты, а иногда и информацию о производителе.

Информация производителя. Первые две цифры точечного номера указывают завод-изготовитель. Иногда это бывает полезно с шинами «частной марки», такими как Eldorado на картинке чуть выше. Мы можем посмотреть в нашей книге «Кто и где производит» эти первые две цифры и узнать, кто изготовил шины и на каком заводе. Забавным примером этого было бы, если бы первые цифры были «BF».Эти цифры относятся к заводу в Вудберне, штат Индиана, принадлежащему не кому иному, как «Б.Ф.» Гудричу. Показанная на фотографии шина оказалась под рукой, когда мы фотографировали, но это хороший пример шины частной марки. Это шина Nitto NT-850, и код 73 показывает, что она была произведена Toyo на их заводе в Уайте, штат Джорджия.

Код даты. Номер точки нанесен с обеих сторон шины, а код даты обычно только с одной стороны. Обычно это от шести до восьми букв и цифр, а последние несколько — это код даты.В показанном примере только первые четыре цифры указаны с обеих сторон шины. Обычно есть все, кроме кода даты, а иногда код даты даже с обеих сторон, но это необычно. Код даты может состоять из 3 или 4 цифр: до 2000 года это был 3-значный код, а начиная с 2000 года — 4-значный код. В обоих случаях первые две цифры — это неделя изготовления, а последняя цифра или цифры — год изготовления. Например, код 247 будет означать, что шина была изготовлена ​​на 24-й неделе 7-го года.Это может быть 1967, 1987, 1997 или (?), так как не было цифры для десятилетия. Начиная с 2000 года и далее, есть четыре цифры, поэтому код 2407 будет 24-й неделей 2007 года. Это очень важно, поскольку резина шин со временем изнашивается. Независимо от того, хранились ли шины в «прохладном сухом месте» или подвергались воздействию погодных условий, резина со временем затвердевает, и вероятность выхода шины из строя увеличивается. Промышленный стандарт срока годности шин составляет шесть лет, и мы не рекомендуем использовать шины старше этого срока.Для получения более подробной информации об этом и о том, почему это так важно, посетите нашу страницу «Старение шин».

Назад к шинам 101

Как читать боковину шины

Все, что вам нужно знать о шине, находится на ее боковине, за исключением, конечно, цены. На резине отлиты буквы и цифры, каждая из которых сообщает ценную информацию о характеристиках этой шины. На первый взгляд все эти персонажи могут показаться пугающими. Но, с небольшим объяснением, легко расшифровать значение каждого.

Размер шин

Если вы покупаете шины, код размера будет первым критерием при выборе подходящей шины. Проверьте руководство пользователя или косяк двери со стороны водителя, чтобы проверить размер, рекомендованный производителем для вашего автомобиля.

Код размера этой шины P205/55R19 с индексом нагрузки 92 и рейтингом скорости T. M+S означает, что это шины для грязи и снега.

Тип
Буква P (для легкового автомобиля) в начале кода размера шины означает, что эта шина предназначена для легких условий эксплуатации, как правило, легкового автомобиля или пикапа меньшего размера.Вы также можете увидеть буквы LT (для легких грузовиков) перед размером шины, что означает, что шина предназначена для более тяжелых условий эксплуатации на пикапе или внедорожнике.

Ширина
Следующим в списке размеров шин является 205, то есть ширина профиля в миллиметрах от боковой стенки до боковой стенки. На фото шина шириной 205 мм.

Соотношение сторон
Число после косой черты — это соотношение сторон. Это относится к высоте профиля боковины или высоте боковины в процентах от ширины протектора.В нашем примере 55 означает, что высота боковины составляет 55% от ширины протектора 205 мм.

Строительство
Буква, следующая за высотой профиля, указывает на конструкцию шины. Большинство шин, продаваемых сегодня, имеют букву R, что означает, что они имеют радиальную конструкцию. Хотя это и не так распространено, другие коды конструкции, которые вы можете увидеть, это D для диагонального и B для диагонального пояса.

Диаметр колеса
Последнее число в коде размера — это диаметр в дюймах колеса, на которое будет установлена ​​шина.Эта шина будет установлена ​​на 19-дюймовое колесо.

Индекс нагрузки и скорость
Последняя группа символов, связанная с типом, размером и конструкцией шины, представляет собой индекс нагрузки и индекс скорости. Также известное как описание обслуживания, число указывает максимальную нагрузку, которую шина может выдержать при правильном накачивании, а буква представляет максимальную скорость шины. В нашем примере индекс нагрузки 92 означает, что шина может выдержать 1389 фунтов при максимальном давлении воздуха.Умножьте это на четыре шины (4 x 1389 = 5556 фунтов), чтобы получить максимальную грузоподъемность вашего автомобиля. Рейтинг скорости буквой T указывает на максимальную скорость 118 миль в час.

Несмотря на то, что размер, конструкция и тип являются минимальной информацией, которой следует вооружиться при покупке шин, множество других важных деталей можно найти в других буквах, цифрах и символах на шине.

Код Министерства транспорта США

Все шины должны иметь букву U.S. Номер Департамента транспорта (DOT), который указывает, что шина соответствует всем минимальным стандартам DOT для продажи в США. Этот код представляет производителя и завод, на котором была изготовлена ​​шина, а также код производителя, используемый для отслеживания в случае отзыва. Последние четыре числа обозначают дату производства — первые два указывают, в какую из 52 недель в году оно было изготовлено, а вторые два числа представляют год. Например, 5200 означает, что шина была изготовлена ​​на 52-й неделе 2000 года.

Единые стандарты качества шин

Департамент транспорта также требует, чтобы каждый производитель оценивал свои шины в соответствии со стандартами унифицированной оценки качества шин (UTQG), которые устанавливают рейтинги износа протектора, сцепления и термостойкости. Эти значения определяются производителем.

Беговая одежда
Степень износа протектора — это относительный показатель, основанный на скорости износа шины во время испытания на автомобиле на расстояние 7200 миль.Чем выше число, тем дольше прослужит шина. Например, значение износа протектора 600 должно обеспечивать больший пробег, чем значение 400.

Тяговый
Рейтинг сцепления относится к способности шины останавливаться по прямой линии на мокром асфальте и бетоне в контролируемых условиях испытательного трека. Возможные классы тяги: AA, A, B или C, где AA означает наилучшую тормозную способность и наилучшее сцепление с дорогой.

Температура
Температурный рейтинг дает информацию о стойкости шины к нагреву при движении на высоких скоростях.Оценки варьируются от A до C. Как и в школе, вам понадобится пятерка, поскольку эти шины наиболее эффективно рассеивают тепло.

M+S или M&S

Эти буквы обозначают грязь и снег, и вы увидите их только на всесезонных шинах, предназначенных для сцепления в грязных условиях или на легком снегу.

Гора со снежинкой означает, что шина классифицируется как зимняя. Шипованные зимние шины будут иметь дополнительную букву E (для экстрима) (M+SE).

Стрелки вращения

Некоторые рисунки протектора являются «направленными» или «однонаправленными», что означает, что они предназначены для установки с шиной, обращенной в определенном направлении. На этих шинах будет стрелка, указывающая, в какую сторону должна вращаться шина при движении автомобиля вперед.

Рисунок протектора некоторых шин асимметричен, что означает, что рисунок протектора отличается при сравнении правой стороны протектора с левой. Эти шаблоны предназначены для улучшения управляемости и должны быть установлены по соответствующему шаблону снаружи автомобиля.На этих шинах вы увидите «Mount Outside» или аналогичные предупреждения на боковине, чтобы гарантировать, что правильная сторона шины обращена наружу.

Как видите, боковина шины говорит о многом. Независимо от того, ищете ли вы новые шины или просто хотите понять, что у вас есть в настоящее время, этого должно быть более чем достаточно для начала.

Что нужно помнить о рейтингах: каждый производитель следует своему набору стандартов, даже тех, которые требуются DOT. Имейте это в виду при сравнении шин и знайте, что оценка будет наиболее точной при сравнении шин одного и того же производителя.

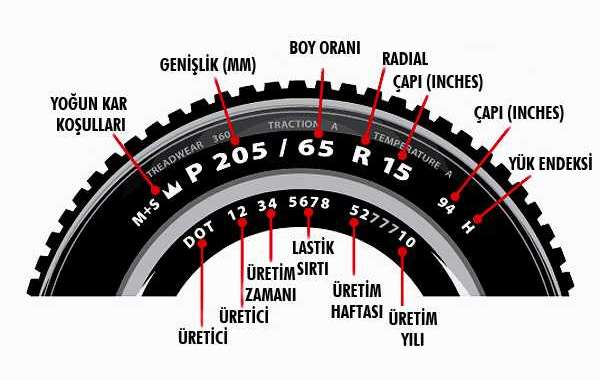

Что означает маркировка на шине?

Боковина шины содержит много ценной информации. Он может сообщить вам марку и модель шины, размер, максимальную нагрузку и максимальную скорость, с которой может справиться шина. Вся эта информация важна при замене изношенных шин или обновлении для улучшения внешнего вида и производительности. Пожалуйста, продолжайте читать, чтобы узнать больше о маркировке на вашей шине.

Вот пример того, что вы можете найти на боковой стенке:

П215/65Р15 95Х

P — Описание службы

• В этом письме указано предполагаемое использование шины.
• P = легковой автомобиль
• LT = легкий грузовик (для использования на более тяжелых транспортных средствах, таких как грузовики, внедорожники и фургоны)
• ST = специальный прицеп
• T = Временные (обычно запасные шины)

**Не все шины имеют письмо с описанием обслуживания. Если она есть на вашей шине, она соответствует стандарту P-Metric или стандартам США. Шины без сервисного описания соответствуют «евро-метрическим» или европейским стандартам.**

215 — Ширина секции

• Это число представляет собой ширину шины в миллиметрах, измеренную от боковины до боковины.
• Перейдите по этой ссылке, чтобы узнать больше о ширине шины.

**Ширина шины измеряется на ободе определенного размера. Шины также имеют диапазон ширины обода, на который они могут быть установлены. Фактическая ширина шины будет отличаться при установке на диски разной ширины.**

65 — Соотношение сторон

• Это высота боковины, измеренная от обода до протектора.
• Выражается в процентах от ширины шины.
• В приведенном выше примере высота боковой стенки составляет 65% от ширины (215 мм), или 139.75мм.

R — Конструкция шин

• В приведенном выше примере буква «R» означает, что шина изготовлена ​​с использованием «радиальной» конструкции.
• Некоторые шины изготавливаются с использованием конструкции «смещенного слоя». Эти шины будут иметь букву «В» в этом месте.
• Перейдите по этой ссылке, чтобы узнать больше о методах изготовления шин.

**Радиальная конструкция является отраслевым стандартом и обеспечивает гораздо более безопасную и управляемую шину. Тем не менее, конструкция Bias Ply по-прежнему используется для некоторых конкретных приложений.**

15 — Диаметр колеса

• Это диаметр предполагаемого колеса, выраженный в дюймах.
• Перейдите по этой ссылке, чтобы узнать больше о диаметре колеса.

95 — индекс нагрузки

• Это число указывает максимальный вес, который может безопасно выдержать каждая шина.
• Перейдите по этой ссылке, чтобы получить дополнительную информацию и просмотреть нашу диаграмму индекса нагрузки.

H — Номинальная скорость

• Эта буква указывает на максимальную скорость, при которой шина может двигаться без поломок.
• Перейдите по этой ссылке, чтобы получить дополнительную информацию и ознакомиться с нашей таблицей рейтинга скорости .

Единая маркировка класса качества шин (UTQG)

Идентификатор ответа 4645 | Опубликовано 16.06.2016 11:31 | Обновлено 13.03.2019 13:30

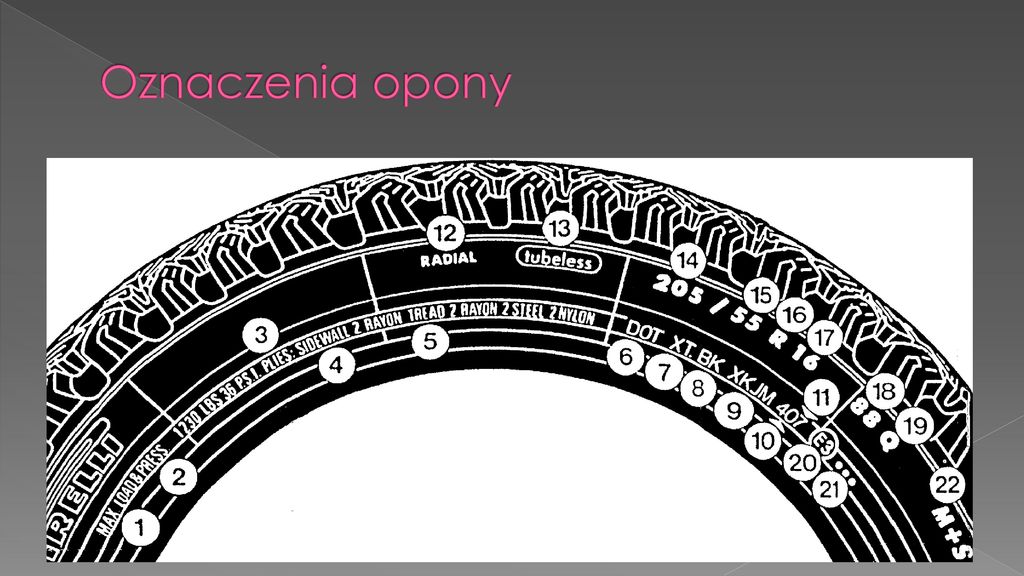

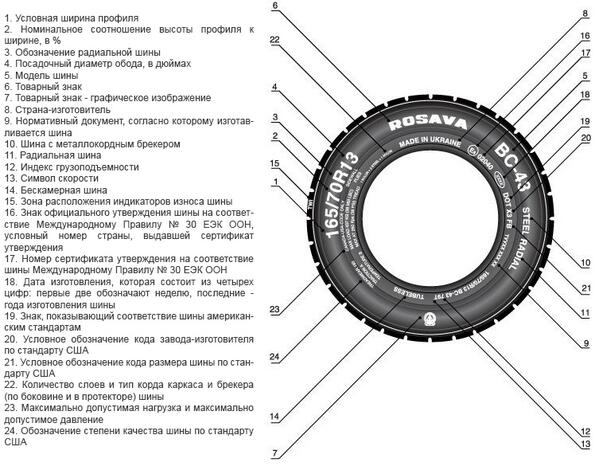

Маркировка боковины шины

1. Производитель (торговая марка или логотип)
2. Название продукта



3. Обозначение размера:
   205 — Ширина шины в мм
   55 — Отношение высоты к ширине в процентах
   R — Радиальная конструкция
   16 — Диаметр обода в дюймах (код)



4. 91 — Индекс нагрузки
   В — Индекс скорости



5. Бескамерная радиальная шина



6. Шины Continental имеют маркировку в соответствии с международными нормами.Так, боковины шин, предназначенных для использования в Европе, маркируются кружком, содержащим букву Е и номер страны омологации.
   За этой маркировкой следует многозначный номер омологации, например. г. E4 или e4 (4 = Нидерланды)



7. Код производителя:
   — Шинный завод, размер и тип шин
   — Дата изготовления (неделя/год)
   2013 означает 20-ю неделю 2013 года



8. Т.В.И. — Индикатор износа протектора.Ряд небольших приподнятых стержней проходит через основные канавки. Стержни имеют высоту 2/32 дюйма (1,6 мм) и постепенно выравниваются с остальной частью протектора по мере износа шины.



9. Страна производитель
10. Департамент транспорта
11. Номинальная нагрузка США для макс. Нагрузка (615 кг на колесо = 1356 фунтов)
12. Протектор: под ним 4 слоя



13. Ограничение США для макс. давление накачки
    51 psi (1 бар = 14.5 psi)
    Информация для потребителей, основанная на сравнительных значениях со стандартной эталонной шиной (стандартные процедуры испытаний)

Единая классификация качества шин (UTQG)

14. Износ протектора: Степень износа протектора представляет собой сравнительную оценку, основанную на скорости износа шины при испытаниях в контролируемых условиях на указанном государственном испытательном полигоне.
15. Сцепление: классы сцепления, от высшего к низшему, следующие: AA, A, B и C. Они отражают способность шины останавливаться на мокром покрытии, измеренную в контролируемых условиях на определенных государственных испытательных покрытиях из асфальта и бетона.
16. Температура: Температурные классы, от самого высокого к самому низкому, обозначаются как A, B и C. Они отражают устойчивость шины к выделению тепла при испытании в контролируемых условиях на специальном испытательном колесе в помещении лаборатории.



17. Идентификация для Бразилии
18. Идентификация для Китая

DOT — Министерство транспорта США
ETRTO — Европейская техническая организация по шинам и ободам, Брюссель
ECE — Европейская экономическая комиссия (учреждение ООН в Женеве)
FMVSS — Федеральные стандарты безопасности транспортных средств (U.S. код безопасности)



Как читать маркировку на боковине шины

Можно установить шины с более высокими индексами нагрузки и скоростными индексами, отличными от указанных в документации производителя вашего автомобиля.

Тем не менее, всегда сначала проверяйте в документации производителя вашего автомобиля, могут ли эти шины быть установлены на вашем автомобиле и разрешено ли использование этих шин в соответствии с вашими местными законами и правилами. Вы также должны соблюдать все применимые требования ваших местных законов и правил и не превышать спецификации этих шин, а также указанные в документации производителя вашего автомобиля в отношении скорости и нагрузки.Ваш дилер может помочь вам проверить это перед покупкой или установкой шин.

Можно ли установить шины с более высоким рейтингом скорости, чем рекомендует мой производитель?

Да, это возможно. Тем не менее, всегда сначала проверяйте в документации производителя вашего автомобиля, могут ли эти шины быть установлены на вашем автомобиле.

Можно ли установить шины с более высоким индексом нагрузки, чем рекомендует мой производитель?

Да, это возможно.Тем не менее, всегда сначала проверяйте в документации производителя вашего автомобиля, могут ли эти шины быть установлены на вашем автомобиле.

Можно ли установить шины с более высоким рейтингом скорости и более высоким индексом нагрузки, чем рекомендует мой производитель?

Да, это возможно. Тем не менее, всегда сначала проверяйте в документации производителя вашего автомобиля, могут ли эти шины быть установлены на вашем автомобиле.

Можно ли установить шины с более низким рейтингом скорости, чем рекомендует мой производитель?

Да, вы можете использовать всесезонные или зимние (M+S) шины с более низким скоростным индексом, если: а) наклейка с указанием ограничения максимальной скорости находится в поле зрения водителя и б) вы не t управлять автомобилем быстрее, чем максимально допустимая скорость.Тем не менее, всегда сначала проверяйте в документации производителя вашего автомобиля, могут ли эти шины быть установлены на вашем автомобиле.

Можно ли установить шины с более высоким индексом нагрузки и более низким индексом скорости, чем рекомендует мой производитель?

Да, вы можете установить шины с более высоким индексом нагрузки и более низким скоростным индексом.

Вы можете использовать всесезонные или зимние (M+S) шины с более низким скоростным индексом, если: а) наклейка с указанием ограничения максимальной скорости находится в поле зрения водителя и б) вы не управляете автомобилем автомобиль быстрее, чем максимально допустимая скорость.

Тем не менее, всегда сначала проверяйте в документации производителя вашего автомобиля, могут ли эти шины быть установлены на вашем автомобиле.



Как читать размеры шин и маркировку на боковинах как профессионал

Эти маркировки на боковинах шин могут показаться царапинами, понятными только специалисту по математике, но на самом деле они не так уж сложны. Вот посмотрите на различные маркировки и что они означают.

— Реклама —

Разделяется на:

1. Что означают размеры шин и как их читать? Фото: Гудиер

   1. Метрическая система или тип шины

   3. Диаметр обода

   5. Соотношение сторон

   7. Индекс нагрузки

   2. Ширина шины

   4. Номинальная скорость

   6. Строительство

   Итак, что означают размеры шин?

   — Реклама —

   Вот стандартный размер шин: P225/65R17.

   Первая буква P означает, что это шина для легковых автомобилей.Шины для пикапа или некоторых внедорожников могут начинаться или заканчиваться на LT, что означает легкий грузовик.

   225 — это ширина шины в миллиметрах от боковины до боковины.

   65 относится к соотношению между шириной и высотой боковины. В данном случае боковина составляет 65 процентов от ширины, или 65 процентов от 225, или 146,25 миллиметра. R означает радиальный, как и в стиле конструкции, а 17 означает, что он ездит на колесах диаметром 17 дюймов.

   рисунок: Кал Тайр

   Почему важно знать размер шин

   Эти цифры важны для правильного подбора шин, так как шины P225/55R17 будут иметь другой общий диаметр и сбить показания спидометра.Кроме того, шины с более низким соотношением сторон будут ехать более неровно и увеличивать риск повреждения колеса, поскольку боковина меньше поглощает неровности.

   В качестве примера производительных шин Porsche 911 Turbo S Coupe имеет размеры 305/30R20 сзади или 305 мм в ширину, 30-процентное соотношение сторон (высота боковин всего 91,5 мм) на 20-дюймовых колесах.

   Вот еще одна замечательная статья о том, как читать шину, от команды Edmunds.

   Маркировка боковины: 3 популярных типа

   Боковины шин

   тоже не все одинаковые.Например, Goodyear Tyres предлагает 3 типа стилей боковин для своей продукции:

   .
   1. Black: полностью черная боковина с черными буквами
   2. Whitewall: белые полосы на боковине различаются по ширине
   3. Letters Outlined: буквы на боковине обведены белым цветом
   Что такое индекс нагрузки на шину?

   Это число может находиться в диапазоне от 75 до 120, и эти и каждое число между ними соответствуют максимальной нагрузке, которую может выдержать шина при правильном накачивании.

   Например, шины на нашей Mazda CX-5 (откуда, вы думаете, я взял P225/65R17?) имеют индекс нагрузки на шину 100, что соответствует 1764 фунтам (для этих шин он был округлен до 800 кг), что при умножении на четыре шины оставляет достаточно места для груза и людей. (Снаряженная масса 1659 кг.)

   Каждое увеличение грузоподъемности шины на единицу (например, со 100 до 101) увеличивает грузоподъемность на 55 фунтов (почти 25 кг).

   Таблица индексов нагрузки на шины
   Что означает индекс скорости шины и насколько он важен? (Да, да)

   На шины действует экстремальная сила не только при удержании транспортного средства наверху, но и на скорости на шины также действуют экстремальные центростремительные и центробежные силы. Центростремительная сила относится к силам, действующим вдоль дуги вращения шины, а центробежная сила относится к силам, отталкивающим от центра шины.

   Обе силы имеют решающее значение для оценки скорости шины: слишком слабая шина может разорваться на слишком большой скорости. Рейтинг скорости шины представляет собой букву, варьирующуюся — нелинейно — от Q до ZR. Шины с рейтингом Q указывают максимальную скорость 99 миль в час. К счастью, мы не видим их слишком много в приложениях для легковых автомобилей. Скорее всего H, или 130 миль в час. Рейтинг V означает 149 миль в час, а Y — 186 миль в час.

   Что вам действительно нужно знать, так это то, что вы не должны возиться с рейтингами скорости.Если на вашем автомобиле установлена ​​шина с рейтингом V, не заменяйте ее шиной с рейтингом H.

   Выше 186 все становится немного сложнее, поскольку ZR обычно применяется к таким шинам, но ZR должен сопровождаться буквой Y. Эти шины обычно имеют рейтинг выше 186 миль в час (300 км/ч).

   Другим фактором, влияющим на рейтинг скорости, является рисунок протектора шины, его способность останавливать автомобиль на таких высоких скоростях. Поскольку эти более высокие скорости обычно можно увидеть только на гоночных трассах, даже на немецких автобанах, они выходят за рамки потребительской публикации.

   Что вам действительно нужно знать, так это то, что вы не должны возиться с рейтингами скорости. Если на вашем автомобиле установлена ​​шина с рейтингом V, не заменяйте ее шиной с рейтингом H.

   Таблица скоростных характеристик шин

   Знай свои символы шин: M+S против Mountain и Snowflake (они разные!)

   M&S означает грязь и снег, но не думайте, что это зимние шины. Им не хватает более мягкой резины и множества канавок (называемых ламелями), которые превращают шины из хоккейных шайб в полезные тяговые устройства зимой.

   Только шины с символом снежинки на горе действительно являются зимними шинами.

   Время изготовления шин тоже важно

   Вы также можете узнать, насколько актуальна ваша шина, и для этого тоже есть код. Найдите четыре числа, сгруппированные вместе. Например, 4617 означает, что шина изготовлена ​​на 46-й неделе 2017 года.

   Еда на вынос

   Вот и все, подробный взгляд на эти буквы и цифры на боковинах шин легковых автомобилей и на то, что они все означают.
