Простейшая схема автомобильного кондиционера — Кондиционеры — Статьи

1. Предохранитель 15 ампер;
2. Кнопка включения вентилятора отопителя;
3. Кнопка включения кондиционера;
4. Аварийный датчик давления;
5. Датчик низкого давления;
6. Реле включения электромагнита компрессора;
7. Электромагнит компрессора;
8. Датчик высокого давления;
9. Реле включения вентилятора охлаждения;
10. Вентилятор охлаждения;
11. Предохранитель 20 ампер.

Вы видите простейшую электрическую схему системы автомобильного кондиционера, как она работает смотрите ниже:

В момент включения зажигания автомобиля, на предохранителях «1” и «11”, появляется 12 вольт, заводим автомобиль. Теперь на этих предохранителях 14 вольт.

Что бы запустить систему АК, включаем кнопку «2” вентилятора отопителя салона. После включения вентилятора, на кнопке «3”, появляется 14 вольт, нажимаем эту кнопку и напряжение доходит до датчика «4”, аварийного отключения системы.

(Если в системе кондиционера давление будет превышать 18 бар, датчик разомкнет цепь, и напряжение дальше не пойдет, в следствии, кондиционер отключится, это не даст расти давлению и сбережет целостность системы.) (Такие датчики стоят не на всех системах АК, зачастую они вообще отсутствуют.)

Если датчик «4” сомкнут, напряжение доходит до датчика низкого давлении «5”, который замыкает цепь, когда в системе АК давление превышает 2 бар. (Если датчик разомкнут, значит, в системе недостаточно давления его включить, либо не работает сам датчик).

Если все в порядке, питание приходит на управление реле «6”, после срабатывания реле, с предохранителя «11” питание направляется на электромагнит компрессора ”7”.

Для чего нам нужен датчик высокого давления «8”? Для того что бы избежать неприятностей от избыточного давления в системе АК. Этот датчик должен включится, если в системе давление выше 15-ти бар. После его включения, питание с предохранителя «1”, направляется на управление релюшки «9”.

Реле замыкает провод который идет от предохранителя «11”, на дополнительный вентилятор охлаждения «10”.

Вот таким образом и работает простейшая электрическая схема, включения системы автомобильного кондиционера.

В природе существует масса разновидностей управления автомобильным кондиционером, климат контроли, в систему которых входят датчики температур салона, и температуры на улице. На такие системы, схем очень много, поэтому привел в пример только одну, самую простую, для представления того, как в общем включается компрессор кондиционера и от чего включается вентилятор охлаждения. На системах с климат-контролем, установлены датчики температуры окружающей среды, поэтому, если температура окружающей среды ниже плюс пяти градусов по Цельсию, кондиционер тоже не включится. А кондиционер нужно включать зимой, хотя бы два раза в месяц на минут 15-20. Для этого владельцам автомобилей с такой системой управления приходится искать тепленькое место для своего авто, либо феном греть датчик температуры окружающей среды (обычно он установлен спереди, между передним радиатором и бампером).

На автомобилях Mercedes стоят реле, которые управляют отдельно клапанами, которые перекрывают подачу горячего тосола в радиатор печки, или подмешивают его для поддержки той температуры в салоне, которую ВЫ задали.

На некоторых автомобилях климат просто отключает и включает компрессор кондиционера, на других климат просто приоткрывает заслонки и подмешивают горячий воздух для поддержания температуры.

Датчики давления тоже бывают разные, например на автомобилях Renault часто встречаются датчики с тремя выводами, которые не замыкают провод как показано на выше приведенной схеме, а меняют свое сопротивление в зависимости от изменения давления в системе кондиционера.

На автомобилях Peugeot вентилятор охлаждения радиатора кондиционера включается сразу, вместе с компрессором, у них две скорости. Когда давление поднимается к критическому, вентилятор крутится быстрее.

На некоторых моделях Mercedes и BMW, встречались датчики высокого давления, которые в зависимости от давления меняли сопротивление, и вентилятор охлаждения в зависимости от сопротивления датчика набирал обороты (немцы молодцы, интересно придумали, но вентиляторы эти не надежные и цена на них не маленькая, например BMW X5 — вентилятор стоил 500у. е. в 2008 году).

Компрессора тоже по разному включаются, есть включение с помощью электромагнита, есть с помощью электроклапана, который устанавливается непосредственно во внутрь компрессора (внутренности таких компрессоров крутятся постоянно).

ВНИМАНИЕ!!! Если ВЫ, только приобрели автомобиль с кондиционером, включаете его, муфта на компрессоре срабатывает, компрессор начинает вращаться, но холода нет. Выключайте кондиционер и направляйтесь к специалисту по ремонту АК. Дело в том, что наши всеми любимые перекупы, которые занимаются перепродажей автомобилей, зачастую не хотят тратить денег на заправку системы кондиционера, и просят электриков ставить перемычку на датчик низкого давления «5”. Если ее поставить, то электромагнит на компрессоре будет срабатывать, компрессор будет вращаться, в следствии чего, он просто клинит. Компрессор стоит не дешево.

Мой ВАМ совет, купив новый, или подержанный автомобиль с кондиционером, обратитесь к специалисту по ремонту АК.

Почему даже с новым автомобилем? Человек купил новый автомобиль (DAEWOO Nubira), но так как на заводе изготовителе, не добавили в систему АК масло, компрессор заклинил.

Ему пришлось покупать новый компрессор за 600у.е.

Похожие материалы

Автомобильный кондиционер — устройство и как работает. Неисправности

Расскажем про устройство автомобильного кондиционера со схемой и разбором основных деталей. Как работает авто кондиционер и его основные неисправности и поломки (как устранить).

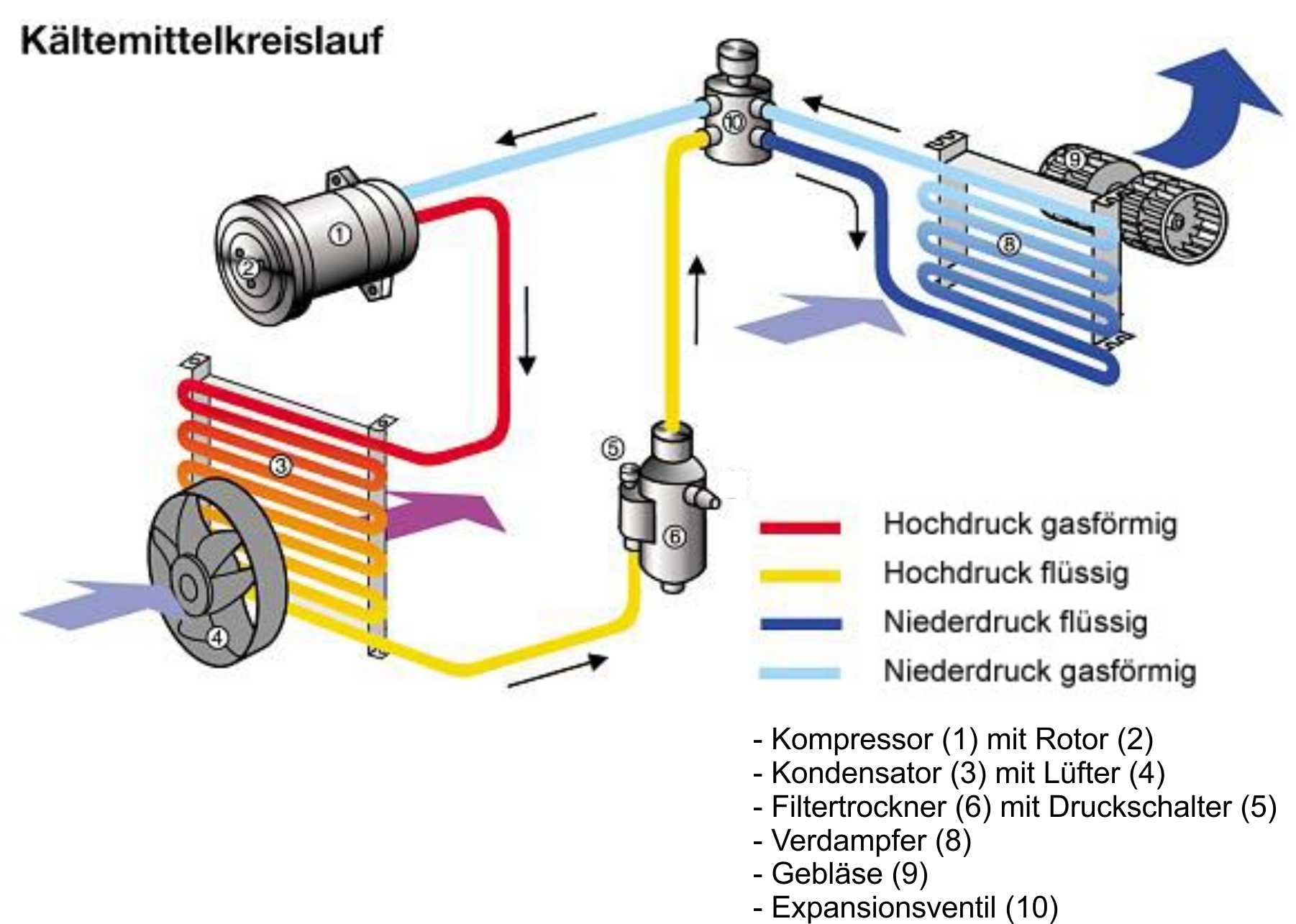

Как работает

Автомобильный кондиционер работает по принципу, как обычный холодильник, хотя устроен немного по-другому. Он представляет герметичную систему, заполненную фреоном и специальным холодильным маслом не боящимся низких температур. Масло нужно для смазки компрессора и всей системы. Несмотря на некоторые различия между авто кондиционерами разных производителей, их принципиальная схема одинакова. Рассмотрим самый распространенный вариант.

При нажатии на кнопку включения кондиционера срабатывает электромагнитная муфта, и стальной прижимной диск 3, издав характерный щелчок, примагничивается к шкиву 2. Шкив приводится в движение ремнем и, когда кондиционер выключен, крутится вхолостую.

Теперь заработал компрессор 1. Он сжимает газообразный фреон, отчего тот сильно нагревается, и гонит его по трубопроводу в конденсор 4. Его часто называют радиатором кондиционера, так как в нём сильно нагретый и сжатый фреон охлаждается.

В этом ему помогает вентилятор 5, который включается на первую скорость одновременно с компрессором. Если автомобиль едет — еще лучше, конденсор дополнительно обдувается набегающим потоком воздуха. Охладившись, сжатый фреон начинает конденсироваться и выходит из конденсора уже жидким. После этого жидкий фреон проходит через ресивер-осушитель 6. Здесь от него отфильтровываются продукты износа и прочая грязь.

Где-то в районе ресивера-осушителя есть смотровой глазок 9. Через него можно визуально оценить, насколько система полна. Он есть далеко не на всех автомобилях.

Очистившись в ресивере-осушителе, фреон течет в сторону салона автомобиля, чтобы выполнить основную работу. Кульминация наступает, когда жидкий фреон проходит через терморегулирующий вентиль (ТРВ) 10.

ТРВ устанавливают на трубопроводе, по которому жидкий фреон поступает в испаритель. Если испаритель полностью заполнен жидким фреоном, то из него выходит насыщенный пар, температура которого равна температуре кипения. Регулирующий орган ТРВ закрывается. Если из испарителя выходит пар, нагрев которого превышает установку ТРВ, то регулирующий орган ТРВ открывается настолько, чтобы площадь его проходного сечения соответствовала допустимой величине. По сути ТРВ является автоматически регулирующимся дросселем. Не вдаваясь в теорию, можно сравнить ТРВ с соплом аэрозольного баллончика.

Проходя через ТРВ и попадая в испаритель, фреон переходит в газообразное состояние (кипит) и при этом сильно охлаждается. Испаритель 12 — это тот же радиатор, только маленький. Ледяной фреон охлаждает испаритель, а вентилятор 13 сдувает с испарителя холод в салон автомобиля. Пройдя через испаритель, все еще достаточно холодный фреон попадает снова в компрессор. Круг замыкается.

Часть системы от компрессора до ТРВ называется напорной магистралью. Ее всегда можно определить по тонким трубкам, которые теплые или горячие. Часть от испарителя до компрессора называется обратной магистралью, или магистралью низкого давления. Она делается из толстых трубок и на ощупь ледяная. Если в напорной магистрали во время работы компрессора давление колеблется от 7 до 15 атмосфер, то в обратной магистрали давление не превышает одной — двух атмосфер. Когда кондиционер выключен, давление в обеих магистралях уравнивается и составляет около пяти атмосфер.

За правильной работой системы следят несколько датчиков. На ресивере-осушителе 6 стоит датчик 7 включения второй скорости вентилятора. Когда охлаждение конденсора 4 недостаточно (стоите в пробке), давление в напорной магистрали начинает стремительно расти, а фреон в конденсоре перестает конденсироваться. Датчик реагирует на скачок давления и включает вентилятор 5 на полную мощность. Датчик 8 выключает компрессор, если давление в напорной магистрали достигает запредельных величин. Датчик 11 выключает компрессор, если температура испарителя становится слишком низкой.

Как обслуживать

Продлить срок службы кондиционера, поможет поддержание подкапотного пространства в чистоте. Особенно тщательно нужно промывать конденсор от накопившихся соляных отложений весной. Его загрязнение часто является единственной причиной плохой работы кондиционера.

В процессе мойки подкапотного пространства полезно проверить надежность механического крепления трубок — фреонопроводов. Если какая-либо трубка вибрирует, ее обязательно нужно закрепить.

Подготовка кондиционера к лету обычно не требуется. Можно порекомендовать проверить его работу заранее и при подозрении на недостаточную эффективность либо неисправность заехать в сервис на диагностику и заправку.

Какие бывают поломки

В автомобильном кондиционере механическому износу подвержен компрессор. Остальные элементы (кроме вентиляторов) неподвижны. Чаще первым выходит из строя не он, а конденсор — теплообменник, установленный перед радиатором двигателя. Он находится под давлением (до 20 атм. ) и постоянно испытывает воздействие летящей с дороги соли и грязи. Коррозия, вибрация, механические напряжения приводят к образованию в нем микротрещин и утечке хладагента. Признаками неисправности являются шумы, которые появляются при его включении или в процессе работы. Так, если кондиционер шумит при работающем двигателе и не пропадает при его отключении, скорее всего, неисправен подшипник шкива. С подобной поломкой лучше обратиться в авто сервис.

Ситуация ещё серьезнее, если начинает шуметь при включении и замолкать при отключении. Значит необходима замена компрессора, т.к. у старого появились люфты. Серьезного ремонта можно избежать, если обратиться в мастерскую при первых признаках неисправности. Исправить ситуацию можно, лишь проведя полную диагностику системы.

Если покупали машину б/у, то при заправке кондиционера желательно провести диагностику всей системы. Может где-то подтекает фреон и из-за этого плохо холодит. Был случай, когда владелец приехал на заправку кондиционера. От диагностики отказался. Ему хватило фреона только выехать из сервиса — он весь вытек из системы. Позже была обнаружена утечка. Диагностика обойдется дешевле, чем 2 раза заправлять кондёр.

Принцип работы кондиционера: устройство и схема

В России преобладает континентальный климат. Это значит, что зимой во всех регионах прохладно и выпадает снег, а летом — жарко. Из-за этого у людей возникает потребность в покупке кондиционера или сплит-системы. Но как обычному человеку выбрать, когда магазины предлагают десятки вариантов, отличающиеся по виду, мощности и стоимости? Для этого необходимо не только разбираться в марках, но и знать принцип работы устройств.

Как работает кондиционер

Система работает по принципу замкнутого цикла. Воздух в помещении охлаждается, проходя через теплообменник внутреннего блока, в котором испаряется хладагент. Рассмотрим схему работы устройства поэтапно.

• Компрессор, установленный во внешнем блоке, сжимает холодильный агент и в газообразном состоянии из испарителя внутреннего блока нагнетает его в конденсатор.
• В конденсаторе фреон охлаждается за счет теплообмена с наружным воздухом и конденсируется. Все это происходит в теплообменнике внешнего блока.
• Далее холодильный агент проходит через дросселирующее устройство, где происходит резкое понижение давления и температуры фреона. При этом часть жидкого холодильного агента неизбежно переходит в газообразное состояние.
• Холодный фреон поступает в теплообменник внутреннего блока (испаритель), где за счет теплообмена с воздухом из помещения он закипает и переходит из жидкого состояния в газообразное. Воздух же, в свою очередь, охлаждается и поступает в комнату.

Из-за особенности работы кондиционера на испарителе образуются капли воды — конденсат. Обычно при монтаже системы, для отвода конденсата устанавливают отдельную трубку. Она выходит на улицу или в канализацию, чтобы в помещении не было лишней влаги.

Направление выходящего воздуха из внутреннего блока регулируется с помощью специальной шторки и жалюзи по горизонтали и вертикали.

Как устроен принцип работы инверторного кондиционера

Особенность данного устройства состоит в том, что компрессор включается один раз за все время работы кондиционера и находится в этом состоянии постоянно, изменяя число оборотов в зависимости от нагрузки на кондиционер. В свою очередь обычный кондиционер (on/off) периодически включается и выключается, не меняя число оборотов. Инвертор экономит электроэнергию и продлевает срок жизни компрессора, поскольку работает, не включаясь/выключаясь, а плавно меняя количество оборотов.

Инверторная модель будет экономичней, чем любой другой кондиционер, если он будет работать как минимум несколько часов без выключения.

У инверторной модели, как у обычного кондиционера, есть два блока – внешний и внутренний. В наружном установлен компрессор, медные фреоновые трубопроводы, вентилятор и конденсатор. Внутренний блок состоит из испарителя, вентилятора, жалюзи, фильтра и специального поддона для образовавшегося конденсата.

Устройство и принцип функционирования сплит-системы

Обычная классическая сплит-система состоит из двух модулей (блоков) – внешнего и внутреннего. Устройство внешнего блока сплит-системы типа on/off практически всегда одинаково.

Внешний блок

Внешний блок включает в себя компрессор, конденсатор, четырехходовой клапан, также в нем есть капиллярная трубка. Во всех блоках находится фильтр-осушитель, который очищает и осушает холодильный агент от возможного попадания влаги в систему и различного рода загрязнений. В сплит-системах инверторного типа во внешнем блоке также расположена плата управления, которая есть и в мультисплит-системах. Благодаря тому, что компрессор располагается именно в наружном блоке, уровень шума от работающего кондиционера в квартире гораздо ниже, чем со стороны улицы. Размеры внешнего блока могут отличаться в зависимости от производительности модели, а также от бренда. Соединение внутреннего блока с внешним происходит с помощью фреоновых трубопроводов. Также имеется дренажная магистраль, и электрический кабель для питания внутреннего и внешнего блока.

Внешний блок кондиционера всегда должен располагаться со стороны улицы. Он крепится на наружную сторону стены. Если кондиционер необходимо устанавливать на достаточной высоте от земли и смонтировать наружный блок обычным способом не представляется возможным, то приглашаются монтажники-альпинисты со специальным снаряжением и оборудованием. Без таких приспособлений невозможно установить внешний блок высоко.

Также наружный блок может быть установлен на крыше зданий, на незастекленных балконах и лоджиях, открытых общих балконах или лестничных пролетах с открытым доступом к улице.

Часто внешние блоки поставляются в антивандальном корпусе, если это не предусмотрено производителем, то блок, установленный на уровне первых этажей, может быть дополнительно помещен в специальный защитный короб из металлических прутьев. Во избежание скапливания снега или дождевой воды, а также мусора, над внешними блоками иногда устанавливают специальный скошенный навес.

Внутренний блок

Внутренние блоки сплит-системы существенно отличаются друг от друга. Во-первых, это зависит от производителя, т.е. все внутренние блоки отличаются дизайном, во-вторых, блоки различаются по типу установки, и, соответственно, имеют существенное различие не только в дизайне фронтальной панели, но и корпуса в целом. Также внутренние блоки, в зависимости от производителя, мощности и модели, могут различаться комплектующими, функционалом, габаритными размерами.

Внутренние блоки сплит-системы могут быть следующих типов:

• настенные – они предназначены для установки на стену;
• кассетные – размещаются в зоне подпотолочного пространства;
• канальные – устанавливаются в зоне подпотолочного пространства с системой воздуховодов;
• напольно-подпотолочные – могут быть установлены как на пол, так и в зону под потолком;
• колонные – устанавливаются на пол, имеют большие размеры, в сравнении с другими типами внутренних блоков классических сплит-систем.

Работа внутреннего блока регулируется благодаря электронной плате. Во внутреннем блоке расположены фильтры для очистки воздуха, автоматика, испаритель и вентилятор для обдува теплообменника испарителя. Основные функции современных сплит-систем – вентиляция, осушение, охлаждение, обогрев и поддержание заданной температуры воздуха в помещении. Управление при помощи пульта дистанционного управления. Практически все современные модели сплит-систем оснащены пультом ДУ. С его помощью происходит не только включение и отключение прибора, но и управление всеми функциями  – установка температурного режима, включение таймера, программирование задач, включение всех режимов, предусмотренных конкретной моделью кондиционера. Если в модели реализована функция «I feel», то благодаря датчику температуры в пульте ДУ кондиционер отслеживает окружающую температуру воздуха в помещении, и при достижении установленной пользователем температуры оборудование поддерживает ее. На внутреннем блоке происходит регулировка направления воздушного потока путем изменения угла наклона жалюзи. Работа компрессора внешнего блока регулируется постоянным контролем всех систем.

Особенности функционирования напольных кондиционеров

Эти модели используются редко, если нельзя установить стандартный сплит. Напольные кондиционеры также бывают только стационарными. Стационарные модели имеют аналогичный принцип работы, как обычный кондиционер, за исключением установки внутреннего блока. Он размещается не под потолком, а на высоте полуметра от пола. Внешний блок расположен на улице. Такие сплит-системы относятся к полупромышленной серии. Как правило, они отличаются большей производительностью, чем бытовые модели.

Особенности мобильных моделей

Мобильная модель имеет только один блок, располагается внутри помещения. В нем расположены компрессор, испаритель и конденсатор. Механизм функционирования основан на обработке воздуха, который находится внутри помещения.

Обычно выбирать мобильную модель не рекомендуют, поскольку самая шумная часть будет установлена не за окном, а в помещении. При включенном кондиционере вам будет некомфортно находиться в комнате. К тому же, они отличаются небольшой мощностью.

В чем отличие кондиционера от сплит-системы

Кондиционер – это сложное техническое оборудование, предназначенное для создания и поддержания комфортного температурного режима в помещении любого назначения. Кондиционер может не только охлаждать воздух, но и нагревать его, если это предусмотрено производителем.  Кондиционер – это общее понятие климатической холодильной техники. Видов кондиционеров на сегодняшний день представлено очень много. Кондиционером можно назвать как бытовой прибор для охлаждения воздуха, например, оконный кондиционер или мобильный кондиционер, так и чиллер – промышленное климатическое оборудование большой мощности. Для более точного определения существуют названия кондиционеров, например, сплит-система.

Сплит-система представляет собой кондиционер, состоящий из двух блоков – внешнего и внутреннего. Внутренний блок включает в себя систему управления – автоматики, фильтры для очистки воздуха, вентилятор для обдува теплообменника испарителя и сам испаритель. Внешний блок включает в себя компрессор, конденсатор, четырехходовой клапана, капиллярную трубку и систему автоматики.

Бытовая сплит-система чаще всего устанавливается в относительно небольших по площади помещениях, например, бытовая настенная сплит-система предназначена для создания оптимального микроклимата в помещениях от 10 до 70 м2, в зависимости от мощности оборудования. Поэтому такие сплит-системы чаще всего устанавливаются в квартирах или в небольших офисных помещениях.

Один внутренний блок способен поддерживать температуру в одном помещении, если требуется поддержание температуры сразу в нескольких комнатах, то для этого существуют мультисплит-системы. Такая система предполагает подключение сразу нескольких внутренних блоков к одному наружному.

Есть также и другие типы сплит-систем, которые больше подходят для просторных помещений большой площади – торговых центров, ресторанов, бизнес-центров и т.д. Все эти сплит-системы также имеют по одному внутреннему и одному внешнему блоку, отличаются они только внутренними блоками и производительностью. Внутренние блоки делятся по типу установки – кассетные, канальные, колонные, напольно-подпотолочные, колонные. Сплит-системы могут отличаться опциями и функциями, это зависит от модели и производителя. Например, в сплит-системах может быть разное количество очищающих воздушных фильтров. Количество режимов также может отличаться – в некоторых кондиционерах предусмотрены следующие популярные режимы – «I feel», ночной режим, самоочистка, авторестарт, автоотключение, самодиагностика, турборежим, интеллектуальная оттайка и др.

Как выбрать сплит-систему для дома

Выбирая кондиционер для домашнего использования, учитывайте размер помещения. Для малогабаритной комнаты (до 15-20 метров) подойдет система 7000 BTU. Для помещения до 25 квадратных метров лучше выбрать более мощную модель — 9000 BTU.

Подумайте о затратах на электричество и выбирайте энергосберегающие модели  A++, потребление около 700-800 ватт. Если бюджет позволяет можно купить кондиционер A+++ с потреблением 500-600 ватт.

Оцените уровень шума. Если есть возможность, послушайте, как работает система, ведь вам придется находиться в комнате во время работы кондиционера. Допустимое значение шума для внутреннего блока — 19-32 дБ.

Преимущества и недостатки кондиционеров

Если вы собираетесь покупать кондиционер или сплит-систему, вам будет интересно узнать о плюсах и минусах.

Преимущества

• Обеспечение комфортной температуры в комнате. Независимо от погоды за окном, сплит-система позволит создать благоприятную атмосферу в помещении. Летом кондиционер охладит воздух, а осенью или весной — нагреет. В любом случае находиться в комнате будет комфортно.
• Чистый воздух в помещении. Особенно это актуально для жителей крупных городов, проживающих в промышленных районах. Использование кондиционера позволит получить прохладный, чистый воздух, не открывая окон.
• Поддержание оптимальной влажности воздуха. Некоторые модели имеют функцию осушения, создавая оптимальный уровень влажности в помещении.

Недостатки

Обращаем внимание, что кондиционер может принести вред человеку, только при неправильном использовании. Если не чистить регулярно агрегат, в нем могут начать размножаться вредные бактерии и вирусы.

Из-за особенностей работы кондиционера воздух в помещении становится более сухим, поэтому рекомендуем использовать отдельные устройства, повышающие уровень влажности в комнате.

Во время работы компрессоры издают небольшой шум. Обычно компрессор находится в наружном блоке, и в помещении не слышно, как он работает.

Обслуживание и ремонт

Необходимо регулярно чистить кондиционер и проводить профилактический ремонт, чтобы обеспечить исправность всех систем. Почистить фильтр можно самостоятельно, зная устройство модели или вызвать специалиста, который справится с этим за 30-60 минут.

Если кондиционер сломался, не занимайтесь ремонтом самостоятельно, позвоните в сервисную службу и опишите проблему. Иногда поломки решаются в течение нескольких часов на месте. Например, если сплит-система отключилась из-за перегрева после продолжительной работы, причина, скорее всего, кроется в перегреве компрессора или в загрязнении радиатора. Проблема решается чисткой решетки.

Если агрегат работает не на полную мощность, проверьте воздушные фильтры. Возможно, их нужно почистить.

Электрическая схема кондиционера фото и видео

При покупке комнатного кондиционера очень важно правильно подойти к выбору технических характеристик и ответственно отнестись к установке. По статистике наибольшая часть поломок кондиционеров происходит из-за их неправильной и неквалифицированной установки. Правильная последовательность подключения электрической схемы кондиционера — это залог его качественной и долговременной работоспособности. Если кондиционер все же установлен неправильно, то впоследствии могут проявиться следующие отрицательные характеристики: протекание конденсата внутрь помещения, утечка фреона и др.

Электрическая схема кондиционера

Существует два вида установки кондиционеров в помещениях: стандартная и нестандартная. Стандартная установка — самая распространенная, установка кондиционера недалеко от окна, так как компрессор располагается на улице. Возможно, выполнение установки в комнатах с выполненным ремонтом. Такая установка не является дорогостоящей и не занимает много времени.
Нестандартная установка кондиционера достаточно дорогостоящая и кропотливая работа, которую рекомендуется производить только в процессе ремонта помещения, так как она предполагает штробление стен.

Несмотря на то, какой вариант установки Вы выберите, во избежание всех негативных последствий, перед началом монтажа кондиционера и креплений, стоит выяснить важные моменты. Например, такие как схема внешнего соединения и электрическая схема, система электрообеспечения устройства, расположение вводных приспособлений, поперечное сечение проводов и будущие трассы кабелей, выяснить характеристику стены, задействованные для трассы электропроводки. Электрическая схема кондиционера должна соответствовать правилам устройства электроустановок и нормативным документам. Немаловажно участие профессиональной команды специалистов с необходимым оборудованием.

Схема подключения кондиционера

Электрическая схема подключения кондиционера включает прокладку наружных проводок, закрепляющиеся через каждые 50 см специальными хомутами. Электропроводка, укладывающаяся в коробы, крепится к стене с использованием клея и шурупов, а скрытая электропроводка располагается в углублениях в стене в гофрированных трубах, прикрепляющиеся хомутами.

При выборе места для установки кондиционера в первую очередь нужно позаботиться об эстетических характеристиках: дизайн и интерьер. Рекомендуется устанавливать кондиционер в подпотолочной области в месте, где не проводится много времени, так как прямые потоки холодного воздуха могут привести к простудным заболеваниям.

Схема холодильного контура

Ниже размещена схема холодильного контура кондиционера.

Схема взята не из учебника, а из сервисной документации производителя, поэтому и обозначения приведены на английском языке.

Compressor — компрессор, «сердце кондиционера». Компрессор сжимает хладагент и прокачивает его по контуру.

Heat exchanger — теплообменник,

• outdoor unit — внешнего блока, то есть конденсатор, охлаждает сжатый фреон ниже температуры конденсации
• indoor unit — внутреннего блока — испаритель, в нём рабочее вещество испаряется, опуская температуру

Expansion valve — расширительный вентиль

По-другому ТРВ — терморегулирующий вентиль. Обеспечивает подачу необходимого количества хладагента.

В простых кондиционерах его роль выполняет капиллярная трубка, без всякой регулировки, в инверторных системах — электронный расширительный вентиль.

2-Way valve — двухходовой вентиль, то есть обычная задвижка, с двумя положениями — открыто и закрыто

3-Way valve — трёхходовой клапан, в кондиционере это сервисный порт, к которому подключается шланг манометрического манометра для измерения давления или заправки.

4-Way valve — четырёхходовой клапан, обеспечивает реверс хладагента для работы кондиционера в режиме обогрева

Strainer — фильтр, на данной схеме это фильтр-осушитель, так как установлен перед ТРВ (и после, так как система может работать в режиме реверса и хладагент меняет направление движения).

Его задача не допустить попадание влаги в тонкий канал ТРВ — так как влага его закупорит, не давая пройти хладагенту.

Muffler — глушитель

Стрелками указано направление движения фреона по контуру:

• сплошной стрелкой — в режиме охлаждения
• пунктирной стрелкой — в режиме нагрева

Также в более сложных и совершенных кондиционерах устанавливают:

• датчики давления
• отделители жидкого хладагента
• линии перепуска
• системы инжекции (впрыска) в компрессор
• маслоотделители

Схема мульти сплит системы

Мульти сплит система — это кондиционер имеющий один внешний блок и несколько внутренних



В этом случае добавляются ещё несколько внутренних блоков, а также:

Distributor — распределитель, который расщепляет поток хладагента и направляет его в несколько внутренних блоков.

В схеме также присутствуют элементы, которые используются не только в мульти системах:

Receiver tank — ресивер.

Ресивер имеет несколько предназначений — защита от гидроудара компрессора, слив фреона при ремонте и т.д.

В данном случае это линейный ресивер, который не допускает попадание газообразного фреона в ТРВ

Электрическая схема кондиционера

Схема электрических соединений внешнего блока сплит системы:

 Terminal — клеммная колодка для подключения межблочного кабеля для соединения с внутренним блоком.

N — электрическая нейтраль

2 — подача питания на компрессор с платы управления внутреннего блока

3 — подача питания на двигатель вентилятора для работы на 1-ой скорости

4 — подача питания на двигатель вентилятора для работы на 2-ой скорости

5 — подача питания на привод четырёхходового клапана для переключения в режим обогрева

Компрессор

C — common — общий вывод обмоток компрессора

R — running — рабочая обмотка компрессора

S — starting — фазосдвигающая обмотка двигателя компрессора, стартовая

Internal overload protector — внутренняя защита от перегрузки

Compressor Capacitior — электрический конденсатор, в данном случае рабочий (бывают ещё и пусковые, в настоящее время в кондиционерах не используются)

Fan motor — двигатель, мотор вентилятора

Thermal protector — защита от перегрева, обычно ставится непосредственно на обмотки двигателя и при превышении температуры разрывает цепь.

Fan motor Capacitior — рабочий конденсатор двигателя вентилятора

SV — solenoid valve — электромагнитный клапан, приводящий в действие механизм четырёхходового клапана.

Схема внутреннего блока кондиционера

Клеммная колодка

На клеммной колодке кроме межблочных соединений находятся и зажимы для подключения питания (питание может подводиться и наоборот — к внешнему блоку)

L, N — электрическая линия и нейтраль однофазного питания

Filter Board — плата фильтра, уменьшает уровень помех в сети питания

Control Board — плата управления — управляет всеми устройствами, получает данные со всех датчиков, выполняет терморегуляцию, выводит информацию для пользователя на дисплей, выполняет самодиагностику.

Main relay — главное реле — силовое реле, подающее напряжение на компрессор.

Display board — модуль индикации, может представлять из себя линейку светодиодов, которые показывают наличие питания, выбранный режим, код ошибки или дисплей, на котором выводится ещё и температура.

Thermistor — термистор, терморезистор, датчик температуры

Room temp. — датчик температуры воздуха в комнате

Pipe temp. — датчик температуры трубки теплообменника, испарителя

Датчики температуры ещё могут находиться в:

• пульте управления — для поддержания температуры в точке нахождения пульта (например ,режим «I Feel»).
• на входе, выходе и в средней точки испарителя

Step motor — шаговый двигатель,

Применяется для открывания жалюзийной решётки, шторки, закрывающей вентилятор

За один шаг его вал отклоняется на небольшой угол, таким образом получается очень точно контролировать положение вала.

Drain pump motor — дренажный насос, встроенный только у кассетных кондиционеров

Float switch — поплавковый датчик уровня конденсата, только для кассетных кондиционеров

Электрическая схема кондиционера видео

Читаем дальше — узнаём больше!

Оценка: 2.5 из 5
Голосов: 186

Принцип работы автокондиционера | Автомобильные кондиционеры и автономные отопители

Автомобильный кондиционер работает по тому же принципу, что и обычный бытовой холодильник, хотя и устроен немного по-другому. Автомобильный кондиционер представляет собой герметичную систему, заполненную  фреоном и специальным холодильным  маслом, растворимым в жидком фреоне (R134a или R12) и не боящимся низких температур. Масло нужно для смазки компрессора и всей системы.



Схема работы автокондиционера

Несмотря  на некоторые отличия между кондиционерами на автомобилях разных производителей, принципиальная их схема одинакова. Мы рассмотрим самый распространенный вариант. Итак, вы нажали на кнопку включения кондиционера. Сработала электромагнитная муфта, стальной прижимной диск (3), издав характерный щелчок, примагнитился к шкиву (2). Шкив приводится в движение ремнем и, когда кондиционер выключен, крутится вхолостую. Теперь заработал компрессор (1). Компрессор сжимает газообразный фреон, отчего тот сильно нагревается, и гонит его по трубопроводу в конденсор (4). В народе этот самый конденсор часто называют радиатором кондиционера. В конденсоре сильно нагретый и сжатый фреон охлаждается.

Охладиться  ему помогает вентилятор (5), который  включается либо одновременно с компрессором,либо при срабатывании датчика давления в магистрали. Если автомобиль движется,то конденсор дополнительно обдувается набегающим потоком воздуха. Охладившись, сжатый фреон начинает конденсироваться, и выходит из конденсора уже жидким. После этого жидкий фреон проходит через фильтр-осушитель (6). Здесь от него отфильтровываются продукты износа компрессора и прочая грязь.

После фильтрации фреон течет в сторону салона автомобиля, чтобы выполнить свое основное предназначение. Кульминация  наступает, когда жидкий фреон проходит через терморегулирующий вентиль (10). терморегулирующий вентиль, представляет собой специальное устройство, регулирующее перегрев пара, выходящего из испарителя. (Перегрев — разница температур на выходе из испарителя и кипения фреона). ТРВ устанавливают на трубопроводе как можно ближе к испарителю. Если испаритель полностью заполнен жидким фреоном, то из него выходит насыщенный пар, температура которого равна температуре кипения. Регулирующий орган ТРВ закрывается. Если из испарителя выходит пар, перегрев которого превышает установку ТРВ, то регулирующий орган ТРВ открывается настолько, чтобы площадь его проходного сечения соответствовала допустимой величине. По сути, ТРВ является автоматически регулируемым дросселем. Проходя через ТРВ и попадая в испаритель, фреон переходит в газообразное состояние (кипит) и при этом сильно охлаждается. Испаритель (12) — это тот же радиатор, только маленький. фреон охлаждает испаритель, а вентилятор (13) сдувает с испарителя холод в салон автомобиля. Пройдя через испаритель, все еще достаточно холодный фреон попадает снова в компрессор.

Круг замыкается. Часть системы от компрессора до ТРВ называется магистралью высокого давления. Ее всегда можно определить по тонким трубкам, которые теплые или горячие. Часть же от испарителя до компрессора называется магистралью низкого давления. Она делается из толстых трубок и на ощупь довольно холодная. В магистрали высокого давления во время работы компрессора давление колеблется от 7-ми до 15-ти атмосфер (в аварийных случаях и до 30-ти). Магистраль низкого давления имеет до 3-х атмосфер. Когда кондиционер выключен, давление в обеих магистралях уравнивается и составляет около 5-ти атмосфер.

Устройство автокондиционера, его диагностика и дозаправка

Является ли кондиционер необходимым элементом авто? Если в 50-е годы прошлого века большинство ответило бы, что – нет, то сегодня, с учетом летнего зноя, который порой переваливает за +50 градусов Цельсия, необходимость кондиционера в автотранспорте подтвердит каждый. Летом, вождение автомобиля в южных регионах сопряжено с риском для здоровья, поскольку без кондиционера вероятность получить тепловой удар многократно возрастает.

Схема работы автокондиционера

Абсолютно все автомобильные кондиционеры, за исключением некоторых нюансов, построены по одному принципу – их работа подобна бытовым кондиционерам. Система охлаждения включает в себя базовые элементы: компрессор, обдувочные вентиляторы, конденсатор, испаритель, ресивер-осушитель и ТРВ (терморегулирующий вентиль).

Основной принцип работы – поглощение хладагентами тепла при испарении и выделении избыточного тепла при конденсации. В любой системе охлаждения конденсатор выделяет тепло во внешнюю среду, а испаритель – поглощает.

В автокондиционере рабочей жидкостью является смесь, состоящая из фреона и компрессорного масла. Роль масла – снижение трения между соприкасающимися деталями компрессора и всей системы; необходимо для уплотнения зазоров. Немаловажным является способность масла отводить мелкие частицы, образовавшиеся во время работы.

Система охлаждения делится на две части: всасывающую (за счет низкого давления) и нагнетающую (за счет высокого давления). Граница их разделения – компрессор и ТРВ. В неработающем состоянии давление во всей системе одинаковое.

Во время включения системы охлаждения, хладагент попадает в компрессор, где сжимается до высокого давления и прогревается. Нагретый газ подается в конденсатор под высоким давлением, где он становится жидким. Вентилятор конденсатора отводит лишнее тепло, тем самым понижая температуру с восьмидесяти до пятидесяти градусов Цельсия.

Хладагент поступает в ресивер-осушитель в жидком виде, и фильтруется в нем. Затем поступает далее по контуру и подается в ТРВ, где и частично переходит в газ. После ТРВ жидкий хладагент имеет температуру минус два градуса Цельсия и давление около двух бар. Затем, охлажденный фреон подается в испаритель, в котором он закипает, что приводит к переходу из жидкости в газ в условиях пониженного давления.

Воздух, поступая из салона транспортного средства или улицы, с помощью вентилятора проходит через испаритель. На его поверхности скапливается вода, которая затем попадет в поддон и выводится за пределы автомобиля. Благодаря этому воздух охлаждается и осушается. После этого фреон из испарителя поступает в компрессор, и цикл повторяется вновь.

Наглядно принцип работы можно просмотреть на данном видео:

Причины для заправки

Для того чтобы проверить работоспособность кондиционера, автомобиль заводится и работает с включенным кондиционером около 10 минут. При этом основанием для заправки является несоответствие разницы температур, между заданной на климат-контроле и реальной. Последнюю необходимо замерить термометром, который помещен внутрь салона.

При отсутствии климат-контроля причинами для заправки будут субъективные ощущения отсутствия охлаждения. Количество хладагента в системе могут проверить на СТО, измеряя давление на сервисных датчиках.

Некоторые производители установили на ресивере окошко, через которое можно увидеть количество хладагента.

Диагностика устройства перед заправкой

Неправильная заправка кондиционера может спровоцировать поломку всей системы. Поэтому перед заправкой необходимо провести тщательную диагностику. В первую очередь проверяется работоспособность компрессора и его подшипников, а затем герметичность всей системы. В случае, если вы понимаете, что кондиционер неисправен, к вашим услугам ремонт автокондиционеров.

При покупке б/у автомобилей не стоит доверять словам владельца, о том, что кондиционер исправен и его необходимо просто заправить.

Негерметичность системы может потребовать замены дорогих капиллярных трубок и шлангов высокого давления. При необходимости производят замену золотника.

Еще один метод диагностики – при заведенном моторе обхватить рукой трубку вывода высокого давления, через пару минут в норме рука нагреется. Если трубка слегка теплая – это значит, что в системе мало хладагента, а если наоборот слишком горячая – необходим ремонт компрессора.

Затем обхватите трубку ввода низкого давления, при правильной работе через пару минут появляться болевые ощущения, рука начнет замерзать. Если ничего подобного не происходит, значит – присутствует утечка жидкости.

Выбор хладагента для заправки

При заправке используют два типа хладагента: R-12 (старого образца) и более экологический и новый R-134а.

В зависимости от типа фреона, используемого в системе, под капотом вашего двигателя будет табличка соответствующего цвета (желтого или коричневого), на которой можно увидеть необходимое количество хладагента для заправки.

Заправлять систему нужно фреоном одного типа, поскольку каждый из видов рассчитан на определенные давление и температуру.

Для смазки системы охлаждения с применением R-12 использует специальные минеральные масла, а для R-134a – полиэфирные (которые хранятся в герметичной упаковке, с вытеснением воздуха инертным газом).

При заправке в домашних условиях возможно разложение масла, вследствие чего все каналы и трубки системы будут забиты. Современная система охлаждения дает возможность дозаправки экологического фреона неэкологическим, без дальнейших последствий.

Подготовка к процедуре и порядок действий

Перед началом заправки кондиционера необходимо убедиться в отсутствии утечки фреона с помощью, приведённой выше диагностики. Если вы хотите качественно и быстро заправить свою систему охлаждения, то, не раздумывая, обращайтесь на СТО.

Особо сэкономить в домашних условиях не выйдет – это связано с высокой ценой фреона.

Если же вы решились справиться самостоятельно, вам необходимо собрать систему, состоящую из: вакуумного компрессора, шланга и переходники для подключения к кондиционеру, регуляторы давления и баллон с фреоном (желательно с добавлением масла). Но можно и приобрести подобные готовые наборы. Несмотря на то что заправку можно осуществлять через штуцер высокого или низкого давления, для облегчения задачи лучше приобрести универсальный.

Для самостоятельной заправки соберите устройство по схеме:

Далее запустите двигатель и оставьте работать на 1,5 тысячи об/мин. После чего откройте вентиль и начните заправку на протяжении пяти минут. Затем заглушите транспортное средство, закройте вентиль, и через пять минут посмотрите показания манометра. В норме, давление в системе будет ниже, и можно проводить процедуру повторно.

Для полной заправки кондиционера достаточно от шестисот до девятисот грамм фреона.

Вакуумирование системы охлаждения автомобиля и проверка исправности

Вакуумирование проводится для удаления влаги и воздуха из системы охлаждения. В домашних условиях для этого вам понадобится вакуумный компрессор.

Перед началом вакуумирования соедините коллектор вместе с манометрами (обязательно с закрытыми ручными вентилями) с системой охлаждения. После чего к вакуумному насосу присоедините центральный вентиль коллектора.

1. Для начала вакуумирования включите насос и откройте вентиль низкого давления, если вы все сделали правильно, то на мановакуумметре увидите наличие вакуума.
2. Через пять минут работы насосом, его показания должны быть около 33 кПа. При правильной работе системы стрелка низкого давления манометра находится незначительно ниже нулевой отметки. Если ваш манометр показывает другое значение, то, скорее всего, в системе есть пробка, в дальнейшем ее нужно устранить.
3. Затем включаем насос и оставляем его работать на пятнадцать минут и наблюдаем за манометрами. В норме мановакуумметр должен показать от восьмидесяти одного до восьмидесяти восьми кПа. Если показатели недостаточны, тогда закройте ручной вентиль и вновь наблюдайте за показателями приборов, пока они не достигнут нормы. Потеря на показателях вакуума свидетельствует о наличии утечки.
4. При отсутствии утечек включаем насос на тридцать минут. В норме показатели достигают от 88 до 97 кПа и остаются неизменными.

Проверка работы кондиционера осуществляется в следующем порядке. На включенном двигателе проверяется реакция системы на попытку изменять степень охлаждения. Затем необходимо провести полный осмотр системы охлаждения. После чего подключите манометры и измерьте давления при выключенной системе, а затем при включенной.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Мой мир

Электрическая схема системы кондиционера — Руководство по обслуживанию и ремонту Honda Jazz/Fit

*1 : КU с фарами HID

*2 : Кроме КU с фарами HID

G301*²

G301*²

1

: ПРК

G301

G201

: ЛРК

BLU/RED

1

КОМПРЕССОР

СЦЕПЛЕНИЕ

BLK

3

2

BLU/RED

BLK

G402

5

BLK/YEL

ИНДИКАТОР

СВЕТ

BLU

RED/BLK

2

BLK

BLK

ВЫКЛЮЧАТЕЛЬ КОНДИЦИОНЕРА

G402

4

3

2

1

4

6

3

5

4

1

2

OFF

BLK

PNK

RED/YEL

RED/BLU

YEL/GRN

BLU/BLK

РЕЗИСТОР ОТОПИТЕЛЯ

3

1

2

BLK/YEL

GRN

№ 1 (80A)

G203*¹

G101

G203*¹

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
МОТОРНОГО ОТСЕКА

Блок ECM/PCM

5В

TAC

SG3

E12

E4

BLU

PNK

1

2

ACS

5В

E28

ACC

№ 10 (7,5A)

FANC

B6

BLK/YEL

BLU/WHT

№ 11 (30A)

№ 10 (20A)

E18

GRN

GRN

1

2

1

2

GRN

2

5

5

2

2

1

5

2

3

1

RED

BLK

BLU/BLK

1

3

3

1

BLU/YEL

АККУМУЛЯТОРНАЯ
БАТАРЕЯ

ЗАМОК ЗАЖИГАНИЯ

YEL/BLK

BAT

IG2

WHT

№ 3 (50A)

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ

РЕЛЕ
ВЕНТИЛЯТОРА
РАДИАТОРА

РЕЛЕ
ВЕНТИЛЯТОРА
КОНДЕНСАТОРА

РЕЛЕ МУФТЫ
СЦЕПЛЕНИЯ
КОМПРЕССОРА

КОНДЕНСАТОР
(ЗВУКОИЗОЛЯТОР)

ТЕПЛОЗАЩИТНОЕ
УСТРОЙСТВО

ВЫКЛЮЧАТЕЛЬ
ДАВЛЕНИЯ
КОНДИЦИОНЕРА

ДАТЧИК
ТЕМПЕРАТУРЫ
ИСПАРИТЕЛЯ

РЕЛЕ ЗАДНИХ
ГАБАРИТНЫХ
ФОНАРЕЙ

ВЫКЛЮЧАТЕЛЬ
ВЕНТИЛЯТОРА ОБОГРЕВАТЕЛЯ

ПАНЕЛЬ УПРАВЛЕНИЯ
ОТОПИТЕЛЕМ

ЭЛЕКТРОДВИГАТЕЛЬ
ВЕНТИЛЯТОРА
КОНДЕНСАТОРА

ВЫКЛЮЧАТЕЛЬ
ЭЛЕКТРОВЕНТИЛЯТОРА
РАДИАТОРА
(Закрыт: Выше
93 °C

ПРИВОД
ВЕНТИЛЯТОРА
РАДИАТОРА

Как работают системы кондиционирования воздуха в автомобиле?

1) UTI является образовательным учреждением и не может гарантировать работу или заработную плату.

2) Для получения информации о результатах программы и другой информации посетите сайт www.uti.edu/disclosures.

3) Приблизительно 8000 из 8400 выпускников UTI в 2019 году были готовы к трудоустройству. На момент составления отчета около 6700 человек были трудоустроены в течение одного года после даты выпуска, в общей сложности 84%. В эту ставку не входят выпускники, недоступные для работы по причине продолжения образования, военной службы, состояния здоровья, заключения, смерти или статуса иностранного студента.В ставку включены выпускники, прошедшие специализированные программы повышения квалификации и занятые на должностях. которые были получены до или во время обучения по ИМП, где основные должностные обязанности после окончания учебы соответствуют образовательным и учебным целям программы. UTI является образовательным учреждением и не может гарантировать работу или заработную плату.

5) Программы UTI готовят выпускников к карьере в различных отраслях промышленности с использованием предоставленного обучения, в первую очередь, в качестве специалистов по автомобилям, дизельным двигателям, ремонту после столкновений, мотоциклам и морским техникам. Некоторые выпускники UTI устраиваются на работу в рамках своей области обучения на должности, отличные от в качестве технического специалиста, например: специалист по запчастям, специалист по обслуживанию, изготовитель, лакокрасочный отдел и владелец / оператор магазина. UTI является образовательным учреждением и не может гарантировать работу или заработную плату.

6) Достижения выпускников ИТИ могут различаться. Индивидуальные обстоятельства и заработная плата зависят от личных качеств и экономических факторов. Опыт работы, отраслевые сертификаты, местонахождение работодателя и его программы компенсации влияют на заработную плату.ИМП образовательное учреждение и не может гарантировать работу или заработную плату.

7) Для завершения некоторых программ может потребоваться более одного года.

10) Финансовая помощь, стипендии и гранты доступны тем, кто соответствует требованиям. Награды различаются в зависимости от конкретных условий, критериев и состояния.

11) См. Подробные сведения о программе для получения информации о требованиях и условиях, которые могут применяться.

12) На основе данных, собранных из Бюро статистики труда США, прогнозы занятости (2016-2026), www.bls.gov, просмотрено 24 октября 2017 г. Прогнозируемое количество годовых Вакансии по классификации должностей: Автомеханики и механики — 75 900; Специалисты по механике автобусов и грузовиков и специалисты по дизельным двигателям — 28 300 человек; Ремонтники кузовов и связанных с ними автомобилей, 17 200. Вакансии включают вакансии в связи с ростом и чистые замены.

14) Программы поощрения и соответствие критериям для сотрудников остаются на усмотрении работодателя и доступны в определенных местах. Могут применяться особые условия.Поговорите с потенциальными работодателями, чтобы узнать больше о программах, доступных в вашем районе.

15) Оплачиваемые производителем программы повышения квалификации проводятся UTI от имени производителей, которые определяют критерии и условия приемки. Эти программы не являются частью аккредитации UTI. Программы доступны в некоторых регионах.

16) Не все программы аккредитованы ASE Education Foundation.

20) Льготы VA могут быть доступны не на всех территориях университетского городка.

21) GI Bill® является зарегистрированным товарным знаком U.S. Департамент по делам ветеранов (VA). Дополнительная информация о льготах на образование, предлагаемых VA, доступна на официальном веб-сайте правительства США.

22) Грант «Приветствие за служение» доступен для всех правомочных ветеранов во всех местах на территории кампуса. Программа «Желтая лента» одобрена в наших кампусах в Эйвондейле, Далласе / Форт-Уэрте, Лонг-Бич, Орландо, Ранчо Кукамонга и Сакраменто.

24) Технический институт NASCAR готовит выпускников к работе в качестве технических специалистов по обслуживанию автомобилей начального уровня.Выпускники, которые выбирают специальные дисциплины NASCAR, также могут иметь возможности трудоустройства в отраслях, связанных с гонками. Из тех выпускников 2019 года, которые взяли факультативы, примерно 20% нашли возможности, связанные с гонками. Общий уровень занятости в NASCAR Tech в 2019 году составил 84%.

25) Расчетная годовая средняя заработная плата техников и механиков в области автомобильного сервиса в Службе занятости и заработной платы Бюро статистики труда США, май 2020 года. UTI является образовательным учреждением и не может гарантировать трудоустройство или заработную плату.Достижения выпускников UTI могут быть разными. Индивидуальные обстоятельства и заработная плата зависят от личных качеств и экономических факторов. Опыт работы, отраслевые сертификаты, местонахождение работодателя и его программы компенсации влияют на заработную плату. Заработная плата начального уровня может быть ниже. Программы UTI готовят выпускников к карьере в отраслях промышленности с использованием предоставленного обучения, в первую очередь в качестве автомобильных техников. Некоторые выпускники UTI получают работу в рамках своей области обучения на должностях, отличных от технических, например, сервисный писатель, инспектор по смогу и менеджер по запасным частям. Информация о заработной плате для штата Массачусетс: средний годовой диапазон заработной платы начального уровня для лиц, работающих в качестве техников автомобильного сервиса и механиков в Содружестве. Массачусетса (49-3023) составляет от 30 308 до 53 146 долларов (данные Массачусетса по труду и развитию рабочей силы, данные за май 2019 г., просмотренные 2 июня 2021 г., https://lmi.dua.eol.mass.gov/lmi/OccupationalEmploymentAndWageSpecificOccupations#). Информация о зарплате в Северной Каролине: по оценке Министерства труда США почасовая оплата в среднем 50% для квалифицированных автомобильных техников в Северной Каролине, опубликованная в мае 2021 года, составляет 20 долларов.59. Бюро статистики труда не публикует данные начального уровня. данные о зарплате. Однако 25-й и 10-й процентили почасовой оплаты труда в Северной Каролине составляют 14,55 и 11,27 долларов соответственно. (Бюро статистики труда Министерства труда, занятости и заработной платы США, май 2020 г. и механики, просмотрено 2 июня 2021 г. )

26) Расчетная годовая средняя зарплата сварщиков, резчиков, паяльщиков и брейзеров в Службе занятости и заработной платы Бюро статистики труда США, май 2020 г.UTI является образовательным учреждением и не может гарантировать работу или заработную плату. ИМП достижения выпускников могут быть разными. Индивидуальные обстоятельства и заработная плата зависят от личных качеств и экономических факторов. Опыт работы, отраслевые сертификаты, местонахождение работодателя и его программы компенсации влияют на заработную плату. Начальный уровень зарплаты могут быть ниже. Программы UTI готовят выпускников к карьере в отраслях промышленности с использованием предоставленного обучения, в первую очередь в качестве техников-сварщиков. Некоторые выпускники UTI получают работу в рамках своей области обучения на должностях, отличных от технических, например сертифицированный инспектор и контроль качества.Информация о заработной плате для Содружества Массачусетс: средний годовой диапазон заработной платы начального уровня для лиц, работающих в качестве сварщиков, резчиков, паяльщиков и брейзеров в штате Массачусетс (51-4121) составляет от 34 399 до 48 009 долларов (данные по Массачусетсу и развитию рабочей силы, май 2019 г. , просмотр 2 июня 2021 г., https://lmi.dua.eol.mass.gov/lmi/OccupationalEmploymentAndWageSpecificOccupations#). Информация о заработной плате в Северной Каролине: по оценке Министерства труда США почасовая оплата в среднем 50% для квалифицированных сварщиков в Северной Каролине, опубликованная в мае 2021 года, составляет 20 долларов.28. Бюро статистики труда не публикует заработную плату начального уровня. данные. Однако 25-й и 10-й процентили почасовой оплаты труда в Северной Каролине составляют 16,97 и 14,24 доллара соответственно. (Бюро статистики труда, Министерство труда, занятости и заработной платы США, май 2020 г. Сварщики, резаки, паяльщики, и Brazers, просмотрено 2 июня 2021 г.)

27) Не включает время, необходимое для прохождения 18-недельной квалификационной программы предварительных требований плюс дополнительные 12 или 24 недели обучения для конкретного производителя, в зависимости от производителя.

28) Расчетная годовая средняя заработная плата специалистов по ремонту автомобилей и связанных с ними ремонтных работ в Бюро трудовой статистики США по вопросам занятости и заработной платы, май 2020 г. UTI является образовательным учреждением и не может гарантировать трудоустройство или заработную плату. Выпускников ИТИ достижения могут отличаться. Индивидуальные обстоятельства и заработная плата зависят от личных качеств и экономических факторов. Опыт работы, отраслевые сертификаты, местонахождение работодателя и его программы компенсации влияют на заработную плату. Заработная плата начального уровня может быть ниже.Программы UTI готовят выпускников к карьере в отраслях промышленности с использованием предоставленного обучения, в первую очередь в качестве техников по ремонту после столкновений. Некоторые выпускники UTI получают работу в рамках своей области обучения на должностях, отличных от технических, например оценщик, оценщик и инспектор. Информация о заработной плате для Содружества Массачусетса: средний годовой диапазон заработной платы начального уровня для лиц, занятых в качестве ремонтников автомобилей и связанных с ними ремонтных работ (49-3021) в Содружестве Массачусетс составляет от 30 765 до 34 075 долларов (данные по Массачусетсу, данные за май 2019 г. , просмотренные 2 июня 2021 г., https: // lmi.dua.eol.mass.gov/lmi/OccupationalEmploymentAndWageSpecificOccupations#). Информация о зарплате в Северной Каролине: согласно оценке Министерства труда США, средняя почасовая оплата в размере 50% для квалифицированных специалистов по борьбе с авариями в Северной Каролине, опубликованная в мае 2021 года, составляет 23,40 доллара США. Бюро статистики труда не публикует данные начального уровня. данные о зарплате. Однако 25-й и 10-й процентили почасовой оплаты труда в Северной Каролине составляют 17,94 и 13,99 долларов соответственно. (Бюро статистики труда Министерства труда, занятости и заработной платы США, май 2020 г.)Автомобильный кузов и сопутствующие товары Ремонтники, осмотрено 2 июня 2021 г.)

29) Расчетная годовая средняя заработная плата механиков автобусов и грузовиков и специалистов по дизельным двигателям в Службе занятости и заработной платы Бюро статистики труда США, май 2020 г. UTI является образовательным учреждением и не может гарантировать занятость или оплата труда. Достижения выпускников UTI могут быть разными. Индивидуальные обстоятельства и заработная плата зависят от личных качеств и экономических факторов. Опыт работы, отраслевые сертификаты, местонахождение работодателя и его программы компенсации влияют на заработная плата.Заработная плата начального уровня может быть ниже. Программы UTI готовят выпускников к карьере в отраслях промышленности с использованием предоставленного обучения, в первую очередь в качестве дизельных техников. Некоторые выпускники UTI устраиваются на работу в рамках своей области обучения на должности, отличные от дизельных. техник по грузовикам, например техник по обслуживанию, техник по локомотиву и техник по морскому дизелю. Информация о заработной плате для штата Массачусетс: средний годовой диапазон заработной платы начального уровня для лиц, работающих в качестве механиков автобусов и грузовиков. и Специалисты по дизельным двигателям (49-3031) в Содружестве Массачусетса составляет от 34 323 до 70 713 долларов (Массачусетский труд и развитие рабочей силы, данные за май 2019 г. , просмотренные 2 июня 2021 г., https: // lmi.dua.eol.mass.gov/lmi/OccupationalEmploymentAndWageSpecificOccupations#). Информация о зарплате в Северной Каролине: по оценке Министерства труда США почасовая оплата квалифицированных дизельных техников составляет около 50%. в Северной Каролине, опубликованная в мае 2021 года, стоит 23,20 доллара. Бюро статистики труда не публикует данные о заработной плате начального уровня. Однако 25-й и 10-й процентили почасовой оплаты труда в Северной Каролине составляют 19,41 и 16,18 долларов соответственно. (Бюро труда Статистика, Министерство труда, занятости и заработной платы США, май 2020 г.Механики автобусов и грузовиков и специалисты по дизельным двигателям, просмотрено 2 июня 2021 г.)

30) Расчетная средняя годовая зарплата механиков мотоциклов в Службе занятости и заработной платы Бюро статистики труда США, май 2020 г. MMI является образовательным учреждением и не может гарантировать работу или заработную плату. Достижения выпускников ММИ может различаться. Индивидуальные обстоятельства и заработная плата зависят от личных качеств и экономических факторов. Опыт работы, отраслевые сертификаты, местонахождение работодателя и его программы компенсации влияют на заработную плату.Заработная плата начального уровня может быть ниже. Программы MMI готовят выпускников к карьере в отраслях промышленности с использованием предоставленного обучения, в первую очередь в качестве техников мотоциклов. Некоторые выпускники MMI получают работу в рамках своей области обучения на должностях, отличных от технических, например, сервисный писатель, оборудование. обслуживание и запчасти. Информация о заработной плате для Содружества Массачусетс: Средняя годовая заработная плата начального уровня для лиц, работающих в качестве механиков мотоциклов (49-3052) в Содружестве Массачусетса, составляет 30 157 долларов (штат Массачусетс). Рабочая сила и развитие трудовых ресурсов, данные за май 2019 г., просмотр 2 июня 2021 г., https: // lmi.dua.eol.mass.gov/lmi/OccupationalEmploymentAndWageSpecificOccupations#). Информация о зарплате в Северной Каролине: по оценке Министерства труда США почасовая оплата в среднем 50% для квалифицированных специалистов по мотоциклетным технологиям в Северной Каролине, опубликованная в мае 2021 года, составляет 15,94 доллара. Бюро статистики труда не публикует данные начального уровня. данные о зарплате. Однако 25-й и 10-й процентили почасовой оплаты труда в Северной Каролине составляют 12,31 и 10,56 доллара соответственно. (Бюро статистики труда Министерства труда, занятости и заработной платы США, май 2020 г.)Мотоциклетная механика, просмотрено 2 июня 2021 г.)

31) Расчетная годовая средняя заработная плата механиков моторных лодок и техников по обслуживанию в Бюро трудовой статистики США по вопросам занятости и заработной платы, май 2020 г. MMI является образовательным учреждением и не может гарантировать трудоустройство или заработную плату. Достижения выпускников ММИ могут быть разными. Индивидуальные обстоятельства и заработная плата зависят от личных качеств и экономических факторов. Опыт работы, отраслевые сертификаты, местонахождение работодателя и его программы компенсации влияют на заработную плату.Заработная плата начального уровня может быть ниже. Программы MMI готовят выпускников к карьере в отраслях промышленности с использованием предоставленного обучения, в первую очередь в качестве морских техников. Некоторые выпускники MMI получают работу в рамках своей области обучения на должностях, отличных от технических, такие как обслуживание оборудования, инспектор и помощник по запасным частям. Информация о заработной плате для штата Массачусетс: средний годовой диапазон заработной платы начального уровня для лиц, работающих в качестве механиков моторных лодок и техников по обслуживанию (49-3051) в Содружество Массачусетса стоит от 30 740 до 41 331 долларов США (Массачусетский труд и развитие рабочей силы, данные за май 2019 г., просмотренные 2 июня 2021 г., https: // lmi.dua.eol.mass.gov/lmi/OccupationalEmploymentAndWageSpecificOccupations#). Информация о зарплате в Северной Каролине: по оценке Министерства труда США почасовая оплата в среднем 50% для квалифицированного морского техника в Северной Каролине, опубликованная в мае 2021 года, составляет 18,61 доллара. Бюро статистики труда не публикует данные начального уровня. данные о зарплате. Однако 25-й и 10-й процентили почасовой оплаты труда в Северной Каролине составляют 15,18 и 12,87 долларов соответственно. (Бюро статистики труда Министерства труда, занятости и заработной платы США, май 2020 г.)Моторная механика и Специалисты по обслуживанию, просмотр 2 июня 2021 г.)

33) Курсы различаются в зависимости от кампуса. За подробностями обращайтесь к представителю программы в кампусе, в котором вы заинтересованы.

34) Расчетная годовая средняя заработная плата операторов компьютерных инструментов с числовым программным управлением в Службе занятости и заработной платы Бюро статистики труда США, май 2020 года. UTI является образовательным учреждением и не может гарантировать трудоустройство или заработную плату. Достижения выпускников UTI могут быть разными.Индивидуальные обстоятельства и заработная плата зависят от личных качеств и экономических факторов. Опыт работы, отраслевые сертификаты, местонахождение работодателя и его программы компенсации влияют на заработную плату. Заработная плата начального уровня может быть ниже. Программы UTI готовят выпускников к карьере в отраслях промышленности с использованием предоставленного обучения, в первую очередь в качестве технических специалистов по механической обработке с ЧПУ. Некоторые выпускники UTI получают работу в рамках своей области обучения на должностях, отличных от технических, например, оператор ЧПУ, ученик машиниста и инспектор обработанных деталей.Информация о заработной плате для штата Массачусетс: средняя годовая заработная плата начального уровня для лиц, работающих в качестве операторов станков с компьютерным управлением, металлообработки и Стоимость пластика (51-4011) в Содружестве Массачусетса составляет 37 638 долларов (данные Массачусетса по труду и развитию рабочей силы, данные за май 2019 г., просмотренные 2 июня 2021 г., https://lmi.dua.eol.mass.gov/lmi/OccupationalEmploymentAndWageSpecificOccupations#). Информация о зарплате в Северной Каролине: по оценке Министерства труда США почасовая оплата в среднем 50% для квалифицированных станков с ЧПУ в Северной Каролине, опубликованная в мае 2021 года, составляет 20 долларов. 24. Бюро статистики труда не публикует данные начального уровня. данные о зарплате. Однако 25-й и 10-й процентили почасовой оплаты труда в Северной Каролине составляют 16,56 и 13,97 долларов соответственно. (Бюро статистики труда Министерства труда, занятости и заработной платы США, май 2020 г. Операторы инструментов, просмотр 2 июня 2021 г.)

37) Курсы Power & Performance не предлагаются в Техническом институте NASCAR. UTI является образовательным учреждением и не может гарантировать работу или заработную плату.Информацию о результатах программы и другую информацию можно найти на сайте www.uti.edu/disclosures.

38) Бюро статистики труда США прогнозирует, что к 2030 году общая численность занятых в стране по каждой из следующих профессий составит: техников и механиков автомобильного сервиса — 705 900 человек; Сварщики, резаки, паяльщики и паяльщики — 452 400 человек; Автобус и грузовик Специалисты по механике и дизельным двигателям — 296 800 человек; Ремонтники кузовов автомобилей и сопутствующие товары — 161 800; и операторы инструментов с ЧПУ, 154 500. См. Таблицу 1.2 Занятость в разбивке по профессиям, 2020 г. и прогноз на 2030 г., Бюро статистики труда США, www.bls.gov, просмотрено 18 ноября 2021 г. UTI является образовательным учреждением и не может гарантировать работу или заработную плату. Обновлено 18 ноября 2021 г.

39) Повышение квалификации доступно выпускникам только в том случае, если курс еще доступен и есть места. Студенты несут ответственность за любые другие расходы, такие как оплата лабораторных работ, связанных с курсом.

41) Для специалистов по обслуживанию автомобилей и механиков U.S. Бюро статистики труда прогнозирует в среднем 69 000 вакансий в год в период с 2020 по 2030 год. В число вакансий входят вакансии, связанные с чистыми изменениями занятости и чистыми замещениями. См. Таблицу 1.10 Профессиональные увольнения и вакансии, прогнозируемые на 2020–2030 годы, Бюро статистики труда США, www.bls.gov, просмотр 18 ноября 2021 г. UTI — образовательное учреждение и не может гарантировать работу или зарплату. Обновлено 18 ноября 2021 г.

42) Для сварщиков, резаков, паяльщиков и паяльщиков U.По прогнозам Бюро статистики труда, в период с 2020 по 2030 год в среднем будет открываться 49 200 рабочих мест. В число вакансий входят вакансии, связанные с чистым изменением занятости и чистым замещением. См. Таблицу 1.10 Профессиональные увольнения и вакансии, прогнозируемые на 2020–2030 годы, Бюро статистики труда США, www.bls.gov, просмотр 18 ноября 2021 г. UTI — образовательное учреждение и не может гарантировать работу или зарплату. Обновлено 18 ноября 2021 г.

43) Для механиков автобусов и грузовиков и специалистов по дизельным двигателям U.По прогнозам Бюро статистики труда, в период с 2020 по 2030 год в среднем будет открываться 28 100 рабочих мест. В число вакансий входят вакансии, связанные с чистым изменением занятости и чистым замещением. См. Таблицу 1.10. Разделения и вакансии по профессиям, прогнозируемые на 2020–30 годы, Бюро статистики труда США, www.bls.gov, просмотрено 18 ноября 2021 г. учреждение и не может гарантировать работу или заработную плату. Обновлено 18 ноября 2021 г.

44) Для кузовных и связанных с ним ремонтников:По прогнозам Бюро статистики труда, в период с 2020 по 2030 год в среднем будет открываться 15 200 рабочих мест. В число вакансий входят вакансии, связанные с чистым изменением занятости и чистым замещением. См. Таблицу 1.10. Разделение и вакансии по профессиям, прогноз на 2020–30 годы, Бюро статистики труда США, www.bls.gov, просмотр 18 ноября 2021 г. UTI — образовательное учреждение и не может гарантировать работу или зарплату. Обновлено 18 ноября 2021 г.

45) Для операторов инструментов с ЧПУ: U.По прогнозам Бюро статистики труда, в период с 2020 по 2030 год в среднем будет открываться 16 500 рабочих мест. В число вакансий входят вакансии, связанные с чистым изменением занятости и чистым замещением. Видеть Таблица 1.10 Профильные увольнения и вакансии, прогнозируемые на 2020–30 годы, Бюро статистики труда США, www. bls.gov, просмотрено 18 ноября 2021 г. учреждение и не может гарантировать работу или заработную плату. Обновлено 18 ноября 2021 г.

46) Студенты должны иметь средний балл не ниже 3,5 и посещаемость 95%.

47) Бюро статистики труда США прогнозирует, что общая численность занятых в стране для специалистов по обслуживанию автомобилей и механиков к 2030 году составит 705 900 человек. См. Таблицу 1.2 Занятость в разбивке по профессиям, 2020 и прогнозируемые 2030, Бюро статистики труда США, www.bls. gov, просмотр 18 ноября 2021 г. UTI является образовательным учреждением и не может гарантировать работу или заработную плату. Обновлено 18 ноября 2021 года.

48) По прогнозам Бюро статистики труда США, общая численность занятых в стране механиков автобусов и грузовиков и специалистов по дизельным двигателям к 2030 году составит 296 800 человек.См. Таблицу 1.2 Занятость в разбивке по профессиям, 2020 г. и прогноз на 2030 г., Бюро статистики труда США, www.bls.gov, просмотрено 18 ноября 2021 г. UTI является образовательным учреждением и не может гарантировать работу или заработную плату. Обновлено 18 ноября 2021 г.

49) Бюро статистики труда США прогнозирует, что общая занятость в сфере автомобильного кузова и связанных с ним ремонтов составит 161800 человек к 2030 г. См. Таблицу 1.2. Бюро статистики труда США, www.bls.gov, просмотрено 18 ноября 2021 г. UTI является образовательным учреждением и не может гарантировать работу или заработную плату. Обновлено в ноябре 18, 2021.

50) Бюро статистики труда США прогнозирует, что общая занятость сварщиков, резчиков, паяльщиков и паяльщиков в стране к 2030 году составит 452 400 человек. См. Таблицу 1.2 Занятость в разбивке по профессиям, 2020 и прогнозируемые 2030 Бюро статистики труда США, www.bls.gov, дата просмотра 18 ноября 2021 г. UTI является образовательным учреждением и не может гарантировать трудоустройство или заработную плату.Обновлено в ноябре 18, 2021.

51) Бюро статистики труда США прогнозирует, что общая численность занятых в стране операторов компьютерных инструментов с числовым программным управлением к 2030 году составит 154 500 человек. См. Таблицу 1.2 Занятость в разбивке по профессиям, 2020 и прогнозируемые 2030, Бюро статистики труда США, www.bls.gov, просмотрено 18 ноября 2021 г. UTI является образовательным учреждением и не может гарантировать работу или заработную плату. Обновлено 18 ноября 2021 года.

52) Бюро статистики труда США прогнозирует, что в период с 2020 по 2030 год среднегодовое количество вакансий по стране в каждой из следующих профессий будет: Техники и механики автомобильного сервиса — 69 000; Механика автобусов и грузовиков и дизельный двигатель Специалисты — 28 100 человек; и сварщики, резаки, паяльщики и паяльщики, 49 200.Вакансии включают вакансии, связанные с чистым изменением занятости и чистым замещением. См. Таблицу 1.10 Разделения и вакансии по профессиям, прогноз на 2020–2030 годы, Бюро США. of Labor Statistics, www.bls.gov, дата просмотра 18 ноября 2021 г. UTI является образовательным учреждением и не может гарантировать трудоустройство или заработную плату. Утверждено 18 ноября 2021 года.

53) Бюро статистики труда США прогнозирует, что к 2030 году общая численность занятых в стране по каждой из следующих профессий составит: техников и механиков автомобильного сервиса — 705 900 человек; Сварщики, резаки, паяльщики и паяльщики — 452 400 человек; Автобус и грузовик Специалисты по механике и дизельным двигателям, 296 800 человек.См. Таблицу 1.2 Занятость в разбивке по профессиям, 2020 г. и прогноз на 2030 г., Бюро статистики труда США, www.bls.gov, просмотрено 18 ноября 2021 г. UTI является образовательным учреждением и не может гарантировать работу или заработную плату. Обновлено 18 ноября 2021 г.

Универсальный технический институт штата Иллинойс, Inc. одобрен Отделом частного бизнеса и профессиональных школ Совета высшего образования штата Иллинойс.

Обслуживание кондиционеров: Обслуживание и ремонт автомобилей

Информация об установке компрессоров кондиционирования воздуха

Убедитесь, что из контура хладагента удалены все загрязнения и посторонние предметы. Для этого промойте систему перед установкой нового компрессора. Для промывки подходит хладагент R134a или специальный промывочный раствор, в зависимости от уровня загрязнения. Компрессоры, осушители (аккумуляторы), расширительные клапаны и дроссельные клапаны промывать нельзя. Поскольку загрязнение системы (истирание, стружка) всегда следует учитывать в случае неисправности компрессора и не может быть исключено, абсолютно необходимо, чтобы система была промыта при замене этого компонента. Убедитесь, что в системе не осталось остатков промывочного раствора.При необходимости осушите контур хладагента азотом.

Замените фильтр-осушитель или аккумулятор, а также расширительный клапан или дроссельную заслонку (диафрагму).

Поскольку один и тот же компрессор потенциально может использоваться для разных транспортных средств или систем, перед установкой компрессора необходимо проверить и / или скорректировать количество масла и вязкость в соответствии со спецификациями производителя. Для этого необходимо слить и собрать все масло.Затем в компрессор необходимо залить все количество масла, указанное производителем автомобиля (количество масла в системе).

Чтобы масло распределялось равномерно, перед установкой компрессор необходимо повернуть вручную 10 раз. При установке приводного ремня необходимо следить за тем, чтобы он был выровнен. Некоторые компрессоры предназначены для так называемого «множественного применения». Это означает, что их можно устанавливать на разные автомобили. За исключением количества канавок на магнитной муфте, есть 100% согласие с «бывшей в употреблении деталью».

После установки компрессора и заправки контура хладагента сначала необходимо запустить двигатель и проработать несколько минут на холостом ходу.

Дальнейшие технические характеристики (буклеты с инструкциями, данные производителя, характеристики приработки) рассматриваются отдельно.

Как диагностировать систему кондиционирования воздуха в вашем автомобиле

Кондиционер в машине никогда не перестанет работать, но, как правило, это происходит в летнюю жару. Если ваша система кондиционирования перестала работать или перестала работать нормально, вам придется водить автомобиль с опущенными окнами, что приносит небольшое облегчение, когда на улице жарко. Некоторые знания о том, как работает кондиционер в вашем автомобиле, могут помочь вам восстановить работу системы.

Часть 1 из 9. Общие сведения о системе переменного тока и ее компонентах

Кондиционер в вашем автомобиле работает так же, как холодильник или домашний кондиционер. Система предназначена для удаления горячего воздуха из салона автомобиля.Он состоит из следующих компонентов:

Компонент 1: Компрессор . Компрессор предназначен для создания давления в системе кондиционирования воздуха и циркуляции хладагента. Он расположен в передней части двигателя и обычно приводится в движение главным приводным ремнем.

Компонент 2: Конденсатор . Конденсатор расположен в передней части радиатора и используется для отвода тепла от хладагента.

Компонент 3: Испаритель . Испаритель расположен внутри передней панели автомобиля и используется для поглощения тепла из салона автомобиля.

Компонент 4: Дозирующее устройство . Он известен как дозирующая трубка или расширительный клапан и может быть расположен либо под приборной панелью, либо под колпаком возле противопожарной стены. Его цель — изменить давление в системе кондиционирования с высокого на низкое.

Компонент 5: шланги или трубопроводы . Они состоят из металлических и резиновых трубопроводов для подачи хладагента.

Компонент 6: Хладагент . Как правило, сегодня все системы содержат хладагент R-134A.Его можно купить без рецепта в большинстве магазинов автозапчастей. Старые автомобили были построены с использованием R-12, который больше не используется, поскольку содержит большое количество соединений, разрушающих озоновый слой. Если у вас есть лицензия и сертификат, вы все равно можете приобрести его, хотя большинство людей предпочитают переоборудовать эту систему на новый хладагент R-134A.

Хотя это основные компоненты системы кондиционирования воздуха, ваш автомобиль имеет ряд электрических цепей, которые позволяют ему функционировать, а также приборную панель, которая содержит множество дверей, которые перемещаются внутри приборной панели, что может повлиять на эффективность.Ниже приведены наиболее распространенные причины плохой работы кондиционера и способы, которые можно предпринять, чтобы с комфортом вернуться в дорогу.

При выполнении любого обслуживания системы кондиционирования воздуха у вас должны быть соответствующие инструменты — и соблюдать осторожность при их использовании.

Причина 1: Высокое давление . Система кондиционирования воздуха заполнена хладагентом под высоким давлением и может работать при давлении более 200 фунтов на квадратный дюйм, что может быть очень опасно.

Причина 2: Высокая температура .Части системы переменного тока могут достигать температуры более 150 градусов по Фаренгейту, поэтому будьте очень осторожны при контакте с частями системы.

Причина 3: Движущиеся части . Вы должны следить за движущимися частями под капотом при работающем двигателе. Держите все предметы одежды плотно закрытыми.

Необходимые материалы

• Комплект манометров коллектора кондиционера
• Перчатки
• Хладагент
• Защитные очки

• Противооткатные упоры

• Предупреждение : Никогда не добавляйте в систему кондиционирования ничего, кроме рекомендованного хладагента.

• Предупреждение : Всегда надевайте защитные очки при обслуживании любой системы, находящейся под давлением.

• Предупреждение : Никогда не устанавливайте датчики при работающей системе.

Часть 3 из 9: Проверка работоспособности

Шаг 1. Припаркуйте автомобиль на ровной поверхности .

Шаг 2: Установите противооткатные упоры вокруг задней шины со стороны водителя.

Шаг 3: Откройте капот .

Шаг 4. Найдите компрессор кондиционера .

• Совет : Компрессор будет установлен в передней части двигателя и приводится в движение ремнем привода двигателя. Вам может понадобиться фонарик, чтобы увидеть это. Это один из самых больших шкивов в системе, имеющий отдельную муфту, расположенную в передней части компрессора. К нему также будут подключены две линии. Если вам не удается его найти, запустите двигатель и выключите кондиционер.Шкив компрессора будет вращаться вместе с ремнем, но вы должны заметить, что передняя часть муфты компрессора неподвижна.


Шаг 5: Включите AC . Включите кондиционер в автомобиле и посмотрите, включено ли то сцепление, которое раньше было неподвижным.

Шаг 6: Установите вентилятор на средний . Если сцепление компрессора включено, вернитесь в салон автомобиля и установите скорость вентилятора на среднюю.

Шаг 7: Проверьте температуру воздуха .Посмотрите, не слишком ли холоден воздух, идущий из основных вентиляционных отверстий на приборной панели.

Прочтите части ниже, чтобы понять различные условия, которые вы можете встретить:

• Воздух не выходит из вентиляционных отверстий
• Не включается муфта компрессора
• Сцепление включается, но воздух не холодный
• В системе отсутствует хладагент
• В системе заканчивается хладагент

Часть 4 из 9: Воздух не выходит из вентиляционных отверстий приборной панели

Если при первоначальной проверке воздух не выходит из центральных дефлекторов передней панели или воздух выходит из неправильных дефлекторов (например, вентиляционных отверстий в полу или лобовом стекле), значит, у вас проблема с системой управления микроклиматом в салоне.

• Проблемы с воздушным потоком могут быть вызваны чем угодно, от проблемы с электродвигателем вентилятора до электрической проблемы или отказа модуля. Это нужно будет диагностировать отдельно.

Часть 5 из 9: Муфта компрессора не включается

Муфта может не включиться по нескольким причинам, наиболее распространенной из которых является низкий уровень хладагента в системе, но это также может быть электрическая проблема.

Причина 1: Напряжение . Напряжение на муфту не подается при включении кондиционера из-за обрыва в электрической цепи.

Причина 2: Реле давления . Реле давления в системе кондиционирования воздуха может нарушить работу цепи, если не соблюдаются определенные значения давления или если реле выходит из строя.

Причина 3: Ошибка ввода . Более современные системы управляются компьютером и используют множество других входных данных, включая внутреннюю и внешнюю температуру автомобиля, чтобы определить, включать ли компрессор.

Необходимо определить, есть ли в системе хладагент.

Шаг 1. Заглушите двигатель .

Шаг 2: Установите манометры . Установите набор манометров, найдя быстроразъемные соединения на стороне высокого и низкого давления.

• Совет : их расположение различается в зависимости от автомобиля, но большую часть времени вы найдете нижнюю сторону на стороне пассажира моторного отсека и высокую сторону вперед. Размеры фитингов различаются, поэтому вы не сможете установить набор манометров задом наперед.


Шаг 3. Наблюдайте за показаниями манометров .

• Предупреждение : Не проверяйте давление, нажимая на фитинг, чтобы увидеть, выходит ли хладагент. Это опасно, и выброс хладагента в атмосферу является незаконным.

• Если показание равно нулю, значит, произошла серьезная утечка.

• Если давление есть, но показания ниже 50 фунтов на квадратный дюйм, значит, в системе низкий уровень заряда и, возможно, необходимо просто перезарядить.

• Если показание превышает 50 фунтов на кв. Дюйм и компрессор не работает, то либо проблема с компрессором, либо неисправность электрической системы, которую необходимо диагностировать.

Часть 6 из 9: Сцепление включается, но воздух не холодный

Шаг 1: Выключите двигатель и установите набор приборов .

Шаг 2: Перезапустите двигатель и включите кондиционер .

Шаг 3. Наблюдайте за показаниями давления .

• Хотя каждая система кондиционирования воздуха будет разной, вы хотите видеть, что давление на стороне высокого давления составляет около 20 фунтов на квадратный дюйм, а на стороне низкого давления — около 40 фунтов на квадратный дюйм.

• Если стороны высокого и низкого давления ниже этих значений, возможно, вам потребуется добавить хладагент.

• Если показания очень высокие, возможно, у вас проблема с воздухом, попавшим в систему, или проблема с потоком воздуха в конденсаторе.

• Если давление вообще не меняется при включении компрессора, значит, компрессор вышел из строя или возникла проблема с дозирующим устройством.

Часть 7 из 9: Система пуста

Необходимые материалы

Если во время теста не было обнаружено давление, значит система пуста и есть утечка.

• Большинство утечек в системе кондиционирования небольшие, и их трудно обнаружить.

• Самый эффективный способ найти утечку — использовать краситель хладагента. Наборы красителей продаются в большинстве магазинов автозапчастей.

• Следуя инструкциям производителя, введите краситель в систему кондиционирования воздуха. Обычно это делается через сервисный порт низкого давления.

• Дайте красителю пройти через систему.

• Используя входящие в комплект ультрафиолетовые лучи и очки, вы осмотрите все компоненты и шланги системы кондиционирования воздуха и поищите светящийся материал.

• Большинство красителей оранжевого или желтого цвета.

• Как только вы обнаружите утечку, устраните ее при необходимости.

• Если система была пуста, ее необходимо полностью опорожнить и перезарядить.

Часть 8 из 9: В системе низкий уровень

• Добавляя хладагент в систему, нужно действовать медленно, так как вы не знаете, сколько на самом деле ему нужно.

• Когда магазин выполняет эту работу, он использует машину, которая извлекает хладагент из системы, взвешивает его, а затем позволяет технику добавить точное количество хладагента обратно в систему.

• Большинство комплектов хладагента, покупаемых в магазине, поставляется с собственным заправочным шлангом и манометром, которые позволяют добавлять хладагент самостоятельно.

Шаг 1: Заглушите двигатель .

Шаг 2: Отсоедините датчик стороны низкого давления .Отсоедините набор манометров от порта со стороны низкого давления.

• Совет : Вы должны заряжать только с низкой стороны, чтобы избежать травм.

Шаг 3: Установите комплект для зарядки . Установите комплект для зарядки на соединение со стороны низкого напряжения в системе переменного тока.

Шаг 4: Включите двигатель . Включите двигатель и кондиционер.

Шаг 5: Соблюдайте . Посмотрите на манометр на комплекте и начните добавлять хладагент, будь то кнопка или спусковой крючок на комплекте.

• Совет : Добавляйте хладагент в небольших количествах, проверяя манометр между применениями.

Шаг 6: Достигните желаемого давления . Прекратите добавлять, когда манометр устойчиво находится в зеленой зоне, которая обычно находится в пределах 35-45 фунтов на квадратный дюйм. Дайте системе продолжить работу и проверьте температуру воздуха, выходящего из вентиляционных отверстий приборной панели, убедившись, что он холодный.

Шаг 7: Отсоедините заправочный шланг .

Вы заполнили систему хладагентом.Убедитесь, что вы не перезаряжаете систему, так как слишком много хладагента так же плохо, если не хуже, чем слишком мало.

Часть 9 из 9: Кондиционер все еще не работает

Эта система может быть чрезвычайно сложной и требует наличия множества других инструментов и руководств по ремонту для правильной диагностики большинства транспортных средств. Если выполнение этих шагов не привело к получению холодного воздуха из ваших вентиляционных отверстий или вам неудобно выполнять эту работу, вам необходимо заручиться помощью сертифицированного механика, у которого есть инструменты и знания для проверки вашей системы кондиционирования воздуха.

Электрические цепи и устройства (автомобили)

33.11.

Электрические цепи и устройства

Базовая электрическая схема автомобильного кондиционера проста, как показано на рис. 33.39. Как правило, он состоит из предохранителя или автоматического выключателя, главного выключателя и регулятора скорости вентилятора, термостата, электродвигателя вентилятора и катушки сцепления. В системе обогревателя используется тот же предохранитель или автоматический выключатель и электродвигатель вентилятора, что и в системе кондиционирования воздуха в большинстве установленных на заводе агрегатов.Дополнительные электрические цепи обеспечивают предупреждающий сигнал при недостаточном и перегреве охлаждающей жидкости двигателя. Такая система предупреждения может быть контрольной лампой или приборной панелью.
33.11.1.

Предохранители

Предохранитель или автоматический выключатель защищает компоненты системы кондиционирования и отопления, включая проводку, и обычно имеет номинал от 20 до 30 А. В настоящее время в домашних автомобилях используются предохранители двух типов. Один тип состоит из тонкой ленты из плоской проволоки, заключенной в стеклянную трубку с металлическими концами.Другой тип также представляет собой тонкую ленту из плоского провода, но заключен в пластиковый корпус и имеет металлические концы. Один тип не заменим другим.

Рис. 33.39. Типовая схема автомобильного кондиционирования.
Выключатели состоят из биметаллической ленты и набора точек (контактов). Нагрев из-за чрезмерного тока вызывает изгиб биметаллической ленты, в результате чего точки открываются. Это останавливает ток, следовательно, биметаллическая полоса охлаждается, и точка автоматически сбрасывается (закрывается).Действие продолжается до тех пор, пока причина проблемы не будет устранена или автоматический выключатель не выйдет из строя из-за усталости.
33.11.2.

Мастер управления

Главный регулятор обычно включает в себя регулировку скорости нагнетателя и реостат. Переменный резистор используется для регулирования скорости. Схема управления с четырьмя скоростями использует три внутренних резистора для управления скоростью двигателя. Наибольшее сопротивление в цепи приводит к низкой скорости, а отсутствие сопротивления приводит к высокой скорости.Как правило, управление скоростью электродвигателя вентилятора также является основным управлением ВКЛ / ВЫКЛ. Переключатель вентилятора в положении ON обеспечивает полное напряжение аккумулятора на регулирующем термостате.
33.11.3.

Термостат

Термостат, средство контроля температуры, используется для управления электромагнитной муфтой компрессора. По сути, это электрический выключатель, который приводится в действие при изменении температуры. Он определяет либо внутреннюю температуру испарителя, либо температуру хладагента на входе или выходе из испарителя.Выше или ниже заданной температуры он соответственно замыкает или размыкает термостатический выключатель. Это, в свою очередь, отправляет или прерывает электрический сигнал на сцепление. Таким образом, компрессор циклически включается и выключается через муфту в заданной точке, чтобы контролировать среднюю температуру внутри автомобиля. Большинство термостатов имеют положительное положение ВЫКЛ, поэтому муфту можно выключить независимо от температуры. Это помогает управлять воздуходувкой или вентилятором кондиционера без охлаждающего эффекта.
Два типа термостатов используются для управления сцеплением; сильфонный и биметаллический. Хотя принцип работы различен для каждого типа термостата, но оба они регулируются по температуре и регулируются.

Термостат сильфонного типа.

Принцип устройства сильфонного термостата показан на рис. 33.40. Он имеет сильфон, прикрепленный к капиллярной трубке, заполненной термочувствительной жидкостью. Сильфон, в свою очередь, прикреплен к узлу поворотной рамы, прикрепленному к точке электрического контакта
через изолятор.Другая точка контакта крепится к корпусу блока также через изолятор.

Рис. £ 3,40. Схема термостата сильфонного типа.
Когда газ внутри капиллярной трубки расширяется, на сильфон оказывается давление, которое замыкает электрические контакты при заранее выбранной температуре. Пружина, установленная в термостате, регулирует температурный интервал, через который открываются точки. Этот интервал обычно соответствует повышению температуры примерно на 6 ° С.6 градусов и дает достаточно времени, чтобы испаритель разморозился.

Биметаллический термостат.

Термостат биметаллического типа (рис. 33.41) не имеет капиллярной трубки и отличается невысокой стоимостью. Когда холодный воздух проходит через биметаллическую пластину в задней части термостата, изгибы формы втягиваются достаточно, чтобы открыть набор точек. При повышении температуры другая пластина биметаллического элемента реагирует на тепло и сближает точки. Период цикла выключения этого термостата также равен 6.6 градусов. Биметаллический термостат имеет ограниченное применение, поскольку требует установки внутри испарителя.
33.11.4.

Двигатель вентилятора

В зависимости от области применения используются многие типы электродвигателей воздуходувок. Они могут быть смонтированы на фланце и могут иметь внутреннее охлаждение. Электродвигатель вентилятора приводит в действие один или два вентилятора с короткозамкнутым ротором (рис. 33.41) для перемещения воздуха через испаритель и / или сердечник нагревателя. Направление вращения двигателя важно, в зависимости от конструкции корпуса вентилятора, для обеспечения потока воздуха.

Если управление скоростью двигателя осуществляется с помощью резисторов, для двигателя требуется только одна обмотка, как показано на рис. 33.42A. Управление скоростью двигателя также может быть достигнуто с помощью многообмоточных двигателей, как показано на рис. 33.42B. Сопротивление для регулирования скорости обеспечивается обмотками двигателя, поэтому внешние резисторы не требуются. На рисунке представлена ​​трехскоростная система, а переключатель показан в положении ВЫКЛ.
Распространенные причины выхода из строя двигателей автомобильных нагнетателей — изношенные втулки или щетки или неисправная внутренняя проводка.Эти двигатели, как правило, не подлежат ремонту, поэтому при обнаружении дефектов их необходимо заменить.

Рис. 33.41. Воздуходувка с короткозамкнутым ротором, прикрепленная к двигателю нагнетателя.

Рис. 33.42. Регулировка скорости вентилятора / нагнетателя. A. Резисторы в типичном переключателе. B. Многообмоточный двигатель с внутренним сопротивлением.
33.11.5.

Электромагнитная муфта

Как указано в разделе 33.6.4, автомобильные компрессоры кондиционеров используют электромагнитную муфту для включения и отключения компрессора от двигателя.Компрессор отключается, когда в испарителе отображается цикл оттаивания или когда кондиционер не используется. Электромагнитная муфта работает по принципу магнитного притяжения. Есть два основных типа сцеплений; со стационарным полем и с вращающимся полем. Муфта неподвижного поля имеет меньше вращающихся частей, чем муфта вращающегося поля.

Стационарная полевая муфта.

В муфтах этого типа обмотка возбуждения крепится к компрессору механическими средствами (рис.33.43) в зависимости от типа поля и компрессора. Ротор удерживается на якоре с помощью подшипника и стопорных колец. Якорь установлен на коленчатом валу компрессора.
Когда термостат или переключатель замкнут, ток подается на обмотку возбуждения и между обмоткой возбуждения и якорем устанавливается магнитная сила, благодаря которой якорь втягивается в ротор. Вся установка вращается, в то время как обмотка возбуждения остается неподвижной, и, следовательно, компрессор запускается.При размыкании термостата или переключателя ток в обмотке возбуждения отключается. Якорь отсоединяется от ротора, и обмотка возбуждения останавливается, а ротор продолжает вращаться. В результате компрессор останавливается.

Рис. 33.43. Стационарная полевая муфта. A. Обмотка возбуждения муфты с уплотнением. B. Обмотка возбуждения муфты на бобышке.

Муфта вращающегося поля.

Муфта этого типа работает так же, как и муфта стационарного поля.В этой схеме обмотка возбуждения является частью ротора и вращается вместе с ротором. Ток подается на обмотку возбуждения с помощью щеток, установленных на компрессоре. При подаче тока весь блок, состоящий из якоря, ротора и обмотки возбуждения, поворачивается и заставляет вращаться компрессор.
Расстояние между ротором и якорем должно быть точным, чтобы избежать перетаскивания и проскальзывания. При слишком малом расстоянии якорь тянется за ротор при выключении сцепления.Если расстояние велико, происходит проскальзывание и ухудшается контакт. Расстояние между ротором и шкивом также важно. Шкив должен быть как можно ближе к катушке для лучшего прохождения магнитного потока, но ротор не должен тянуться к корпусу катушки.
33.11.6.

Выключатель давления

Многие системы имеют выключатель низкого и высокого давления в цепи сцепления. Эти нормально замкнутые переключатели чувствительны к давлению в системе и размыкаются в случае аномального давления, вызывая отключение сцепления.
Выключатель низкого давления находится между выходом испарителя и входом компрессора. Между выходом компрессора и входом ресивера устанавливается аварийный выключатель высокого давления. Когда достигается предел низкого или высокого давления, компрессор останавливается с помощью соответствующих выключателей; тем самым предотвращается повреждение системы из-за состояния чрезмерно низкого или высокого давления.
33.11.7.

Реле давления нагнетания компрессора

Этот переключатель расположен в нагнетательной линии между выходом компрессора и входом ресивера и останавливает компрессор путем отключения муфты, если заправка хладагента недостаточна (из-за утечки и т. Д.).Реле срабатывает, когда давление в системе на стороне высокого давления падает ниже 255 кПа. Этот переключатель также выполняет вторичную функцию датчика температуры окружающего воздуха.
Когда температура наружного воздуха опускается ниже 269 K (-4 C), соответствующее пониженное давление хладагента удерживает переключатель в разомкнутом состоянии. Этот выключатель также называется выключателем холостого хода, выключателем низкой температуры окружающей среды или выключателем низкого давления.

Автоматическая система кондиционирования воздуха: детали

Вы можете думать о своей автоматической системе кондиционирования как о системе охлаждения двигателя.Подобно тому, как система охлаждения двигателя перемещает тепло от двигателя в воздух, система кондиционирования воздуха перемещает тепло из кабины наружу. Это делает вождение более комфортным и быстрее защищает лобовое стекло от запотевания, но как все это работает?

Компоненты автоматического кондиционирования воздуха

Как и система охлаждения двигателя, в автоматической системе кондиционирования воздуха используется насос для циркуляции охлаждающей жидкости. Особые свойства хладагента для кондиционирования воздуха позволяют ему переходить по фазе из жидкой формы в газообразную.Фазовые изменения обладают еще одним особым свойством: поглощением и выделением тепла. Вот краткое описание того, как каждая деталь производит эти фазовые изменения и поддерживает прохладу в салоне.

Компрессор: Компрессор кондиционера, приводимый в действие ремнем или электродвигателем, обеспечивает циркуляцию хладагента в системе. Сжатый хладагент движется по трубкам и шлангам к осушителю и конденсатору.

Конденсатор: Обычно устанавливаемый перед радиатором, конденсатор выглядит как более тонкий радиатор.Воздух проходит через конденсатор и охлаждает хладагент. При повышении давления и потере тепла фаза хладагента превращается в жидкость, переходя к точке расширения.

Расширение: Непосредственно перед испарителем есть крошечный проход — саморегулирующийся расширительный клапан или трубка с фиксированным отверстием. В испарителе ждет простор низкого давления.

Испаритель: Испаритель, спрятанный в воздушной коробке, выглядит как небольшой радиатор с толстыми трубками. Внутри фаза хладагента переходит в газ.Он поглощает тепло из воздуха салона, нагнетаемого вентилятором. Затем хладагент возвращается в компрессор, чтобы снова запустить контур.

Поиск и устранение неисправностей автоматической системы кондиционирования воздуха

Если вы думаете, что ваш кондиционер может сломаться, вот несколько вещей, которые вы можете проверить.

Воздушный фильтр салона: Если поток воздуха кажется слабым, но воздух прохладным, спросите себя, когда вы меняли воздушный фильтр салона в последний раз. В некоторых регионах пыль и пыльца могут забить салонный фильтр всего за несколько месяцев, ограничивая поток воздуха и снижая производительность кондиционера.

Приводной ремень: Если ослабленный или загрязненный приводной ремень проскальзывает, он может не приводить в движение компрессор. На некоторых автомобилях проскальзывание ремня полностью отключает компрессор, обычно предупреждая вас сигнальной лампой или сообщением.

Предохранитель / реле: Во многих компрессорах с ременным приводом используется циклическая муфта, управляемая реле давления. Питание на муфту подается через реле, которое защищено предохранителем. Если кондиционер не работает и сцепление не работает, проверьте предохранители и попробуйте заменить другое реле.

Давление хладагента: Низкое давление в системе может снизить эффективность кондиционирования воздуха или полностью отключить его. При выключенном автомобиле давление в системе кондиционирования воздуха должно соответствовать температуре, равной 71 фунту на квадратный дюйм при температуре 70 градусов в день. Некоторые потребительские комплекты для доливки хладагента имеют для этой цели манометр на стороне низкого давления. Если давление ниже 5 фунтов на квадратный дюйм, подозревайте утечку и ищите очевидные повреждения или просачивание масла.

Современная автоматическая система кондиционирования воздуха существует с середины 1950-х годов, и существующие системы легче понять и обслуживать, чем когда-либо прежде.Тем не менее, если вы не хотите выполнять все техническое обслуживание самостоятельно, ваш местный доверенный механик имеет подготовку и оборудование для этой работы.

Ознакомьтесь со всеми деталями системы кондиционирования воздуха , доступными на NAPA Online, или доверьтесь одному из наших 17 000 пунктов обслуживания NAPA AutoCare для текущего обслуживания и ремонта. Для получения дополнительной информации о том, как работает ваша автоматическая система кондиционирования воздуха, поговорите со знающим экспертом в местном магазине NAPA AUTO PARTS.

Фото любезно предоставлено Flickr.

Автомобильный кондиционер не работает? Вот 5 способов диагностировать проблему

Кондиционер — одна из тех вещей, которые легко принять как должное — до тех пор, пока она у вас не возникнет.Когда сейчас середина лета и на улице поднимается температура, меньше всего вам хочется застрять в машине, выдувающей горячий воздух из вентиляционных отверстий … или в машине с кондиционером, который вообще не дует.

Несмотря на то, что Огайо известен своей умеренной летней температурой около 80 градусов, из-за высокого уровня влажности он становится более жарким и липким. Находиться в машине без кондиционера в жаркую погоду не только раздражает; это также может быть опасно, так как автомобили быстро нагреваются.Это подвергает вас риску обезвоживания и даже теплового удара.

Это еще более опасно для детей, пожилых людей и людей с ослабленным здоровьем, поэтому убедитесь, что ваш кондиционер находится в хорошем рабочем состоянии — это определенно то, что вы должны сделать этим летом в первую очередь. Это означает, что если вы отправитесь в путь этим летом, вам, вероятно, захочется, чтобы ваш механик быстро осмотрел его перед отъездом.

Почему у вас не работает кондиционер

Как и большинство вещей под капотом, кондиционеры могут перестать работать по разным причинам.Знание того, что нужно искать, может помочь вам определить причину, по которой кондиционер в вашем автомобиле не работает, и подскажет, какие шаги нужно предпринять дальше. Давайте рассмотрим пять распространенных причин, по которым кондиционер в вашей машине мог перестать работать.

№ 1: У вашего автомобиля утечка хладагента

Это одна из наиболее частых причин, по которой автомобильные кондиционеры не работают. Утечки могут происходить из разных источников; это может быть результатом разрушения резиновых уплотнений и шлангов со временем, что позволяет хладагенту, фреону, улетучиваться.Большая опасность, когда это происходит, выходит за рамки отсутствия прохладного воздуха в вашем автомобиле, но эти слабые места также могут позволить влаге проникнуть внутрь системы охлаждения вашего автомобиля и смешаться с хладагентом. Когда влага и фреон смешиваются, они создают опасную кислотную комбинацию, которая может вызвать коррозию вашей системы кондиционирования и необратимые повреждения.

Как и в случае с любой другой утечкой, вы хотите быстро устранить ее, чтобы она больше не вызывала проблем для вашего автомобиля.

№ 2: Ваши охлаждающие вентиляторы сломаны

Так же, как вам нужны воздуходувки, чтобы протолкнуть кондиционер через вентиляционные отверстия в вашем доме, ваш автомобиль использует охлаждающие вентиляторы для подачи охлажденного воздуха в салон вашего автомобиля.Когда возникает проблема с вентиляторами, воздух не выходит из вентиляционных отверстий.

Вентиляторы охлаждения могут перестать работать должным образом по ряду различных причин; в них могли перегореть предохранители, короткое замыкание в цепи или их треснули обломки с дороги. К счастью, это довольно просто исправить; ваш механик должен иметь возможность быстро заменить его и вернуть вас в дорогу.

№ 3: Проблема с компрессором

Ваш кондиционер полагается на компрессор, который поддерживает движение воздуха, но если компрессор не работает должным образом, этот хладагент не будет перемещаться.Одна из основных причин, по которой компрессор выходит из строя, заключается в том, что он не используется в течение длительного времени, а длинные прохладные сезоны осенью и зимой означают, что многие жители Огайо не запускают кондиционеры в течение нескольких месяцев.

У компрессора также могут быть проблемы, если муфта на компрессоре заедает. Если он застрянет в положении «включено», кондиционер будет работать непрерывно, а если он застрянет в положении «выключено», он не даст включиться компрессору. Вам нужно, чтобы механик выяснил, что вызывает проблему с вашим компрессором.

№ 4: Что-то не так с вашим конденсатором

Конденсатор играет важную роль; он забирает влажный воздух из воздушного компрессора и сбрасывает давление, охлаждает и сжижает этот воздух. Проще говоря, это помогает охладить воздух. Если ваш кондиционер не так сильно охлаждается, это может быть признаком неисправности конденсатора.

№ 5: У вас электрическая проблема

Есть несколько причин, которые могут вызвать проблемы с электричеством кондиционера вашего автомобиля.Это могут быть неисправные переключатели, перегоревший предохранитель, проблема с модулем управления или что-то еще. Предохранители могут сгореть и кондиционер перестанет работать, или неплотное соединение может вызвать короткое замыкание, которое легко устранить.

Хотя электрические проблемы в системе кондиционирования воздуха часто легко исправить, их необходимо решать немедленно, поскольку они могут вызвать накопление кислоты. Скопление кислоты может вызвать серьезные повреждения вашего автомобиля и даже привести к необходимости замены всей системы кондиционирования воздуха.Если вы будете в курсе проблем, этого не произойдет.

Планируйте заранее, чтобы сохранить спокойствие этим летом

В отличие от многих систем в современных автомобилях, здесь нет никаких сигнальных ламп, которые предупредили бы вас о проблемах с вашей системой кондиционирования воздуха. Поскольку вы не хотите ждать, пока возникнет проблема, и слишком часто эти проблемы возникают в самое неудобное время, рекомендуется приехать на машине до наступления жаркой погоды и убедиться, что шланги и вентиляторы находятся в рабочем состоянии. в хорошем рабочем состоянии, утечки отсутствуют, а уровень хладагента хороший.(Это также можно сделать в рамках весенней настройки.)

Если вы потратите время на проверку кондиционера до начала лета или как только вы заметите проблему, вы сможете сэкономить много времени и денег. И это также поможет вам сохранять прохладу все лето.

Как работает кондиционер в моей машине?

Система кондиционирования автомобиля не создает холодный воздух. Фактически, он забирает тепло и влагу из воздуха, который уже находится в вашей машине, оставляя более прохладный воздух.Хорошее понимание того, как работают компоненты, может помочь объяснить методы ремонта системы кондиционирования воздуха.

Фреон / хладагент находится в системе кондиционирования. Компрессор кондиционера включает сторону высокого давления системы, где он сжимает фреон / хладагент до состояния высокого давления, вызывая его сжижение. Он проходит по линиям высокого давления к конденсатору. Конденсатор, похожий на небольшой радиатор, приводит жидкость в контакт со свежим воздухом снаружи автомобиля, который поглощает тепло жидкости.Затем он течет в расширительный клапан или диафрагму, где он ограничивается, и становится газообразным в сторону низкого давления системы кондиционирования. Затем он поступает в приемный осушитель / аккумулятор, который содержит мешок с осушителем для удаления и сбора нежелательной влаги / воды и примесей. Затем чистый газообразный фреон / хладагент проходит по трубопроводу в испаритель (который обычно находится в пассажирском салоне приборной панели). Фреон / хладагент в газообразном состоянии теперь может поглощать тепло из воздуха, проходящего через ребра испарителя, оставляя позади более холодный воздух.Вентиляторы нагнетают более прохладный сухой воздух в салон автомобиля. Хладагент возвращается к компрессору по всасывающему шлангу системы кондиционирования, чтобы снова сжиматься в газ под высоким давлением и снова запускать процесс.

Фреон / хладагент также содержит диспергированное масло, которое помогает поддерживать смазку компрессора кондиционера во время работы. Остаточный заряд фреона / хладагента или его полное состояние имеет решающее значение для правильной работы и смазки компрессора кондиционера. До 1993 года R-12 был широко используемым фреоном / хладагентом.Агентство по охране окружающей среды требовало, чтобы все автомобили, выпущенные в 1994 году и позднее, были оснащены фреоном / хладагентом R-134, который был признан более экологически безопасным. Также были введены более строгие правила в отношении утечки и обращения с хладагентом / фреоном, а также ремонта систем кондиционирования транспортных средств.

Если уровень фреона / хладагента становится низким, система кондиционирования все еще может работать, даже если она может потерять часть своего охлаждающего эффекта или сократить рабочий цикл, и это может вызвать повреждение из-за того, что компрессор не работает. смазываются должным образом во время работы.Проверка давления в системе кондиционирования во время работы может указать на низкий уровень фреона / хладагента, но не может сказать вам, насколько низкий уровень хладагента. Если уровень фреона / хладагента низкий, это связано с утечкой в ​​системе.

Если у вас система кондиционирования воздуха не работает должным образом, рекомендуется поручить доверенному ремонтному предприятию выполнить некоторые базовые проверки. Проверьте работу компрессора, его муфты и ремня, проверьте высокое и низкое давление в системе во время работы, проверьте правильность работы панели управления, проверьте работу вентилятора нагнетателя отопителя и вентилятора охлаждения двигателя, проверьте наличие ограничений в системе, проверьте правильность поток воздуха через конденсатор и испаритель, проверьте на предмет очевидных утечек.В нашей следующей статье мы поговорим об утечках в системе кондиционирования и о том, как их найти.

Стив и Карен Джонстон — владельцы компании All About Automotive in Historic Downtown Gresham. Если у вас есть вопросы или комментарии, позвоните им по телефону 503-465-2926 или напишите по адресу [адрес электронной почты защищен], вы также можете посетить наш веб-сайт allaboutautomotive.
