Инструкция и схема простого зарядного устройства для автомобильного аккумулятора своими руками » Авто центр ру

В продаже сегодня можно встретить множество различных зарядных устройств для автомобильных аккумуляторов. Они различаются между собой как по цене, так и по техническим характеристикам. Но для того, чтобы стать обладателем ЗУ, необязательно идти в магазин и покупать прибор, ведь если у вас есть знания в области электроники, соорудить такое устройство не составит труда. Схема зарядного устройства для автомобильного аккумулятора, а также инструкция по изготовлению ЗУ представлена в этой статье.

[ Скрыть]

Описание схемы

Для начала рассмотрим особенности, касающиеся схемы ЗУ для АКБ. Как сказано выше, для того, чтобы сделать зарядное устройство для батареи автомобиля своими руками, вы должны обладать простейшими знаниями в области электротехники. Схема простого зарядного устройства включает в себя несколько компонентов, одним из основных является трансформаторное устройство. Этот девайс не так легко найти в продаже, целесообразней будет извлечь из старого телевизора, в данном случае для изготовления ЗУ мы будем использовать трансформатор ТС 180. Найти такое устройство можно на рынке, где торгую старыми запчастями от бытовой техники.

Схема для изготовления самодельного ЗУ

Трансформаторный узел должен быть оснащен двумя вторичными обмотками, который рассчитаны:

• на напряжение 6.4 В;
• на ток, составляющий 4.7 А.

В том случае, если вы подключите последовательно обе обмотки, то на выходе получите 12.8 вольт. Для зарядки полностью разряженного аккумулятора этого может не хватить (в данном случае потребуется не меньше 14 вольт), но для подзарядки, а также зарядки не сильно разряженных АКБ этого напряжения хватит.

Если вы хотите все сделать правильно по схеме, то выводы 9 и 9′ необходимо соединить друг с другом, для этого используется толстый провод. А вот к контактам 10 и 10′ нужно будет припаять диодный мост, для этого применяется аналогичный провод. На схеме вы можете увидеть обозначение Д242А — это диодный мост, который состоит из четырех компонентов.

Руководство по изготовлению

Для изготовления зарядки автомобильного аккумулятора своими руками из инструментов вам потребуется только паяльник с расходными материалами, текстолитовая плита, а также провод с вилкой для бытовой розетки. В принципе, может использоваться любая схема зарядного устройства для автомобильного аккумулятора, но мы опишем процесс на наиболее простом варианте (автор видео об изготовлении простейшего ЗУ в домашних условиях — канал SDELAJ SAM).

Этапы

Итак, чтобы соорудить прибор своими руками, вам нужно будет выполнить следующие действия:

1. Для начала займемся диодными элементами. Монтаж диодов осуществляется на радиаторные устройства. Сам радиатор можно вытащить из старого компьютера — он установлен непосредственно на процессоре. Диодный мост необходимо собрать на подготовленном текстолите, причем учтите, что размер плитки определит габариты самого ЗУ.
2. Когда с диодами разберетесь, переходите к следующему этапу — теперь мы будем работать с трансформатором, вернее, с его обмотками. Первичные обмотки подключаются последовательно, причем между выводами 1 и 1′ необходимо будет поставить перемычку, для этого используется паяльник. Далее, тем же паяльником нужно припаять провод с вилкой для бытовой розетки, провод припаивается к выводам 2 и 2′. Если вы хотите, чтобы устройство работало надежно, вам нужно будет также дополнить цепь предохранительными элементами — для вторичного участка цепи подойдет устройство на 10 ампер, для первичного — на 0.5 А.
3. Затем, в соответствии с имеющейся схемой, вам нужно будет припаять провода с зажимами, которые будут подключаться к аккумуляторной батарее. Чтобы изготовленный своими руками прибор работал без перебоев, сечение проводов должно составлять не меньше 2. 5 мм.
4. На завершающем этапе вам нужно будет ограничить зарядный ток, чтобы он не разрушил конструктивные элементы аккумулятора. Для ограничения тока необходимо подключить 112-вольтную лампу мощностью не более 60 Вт. Этот элемент следует вмонтировать в место разрыва отрицательного провода. Помните о том, что чем ниже будет мощность лампы, тем, соответственно, будет ниже и зарядный ток. Для контроля работоспособности основных характеристик сооружаемого своими руками прибора в цепь можно добавить амперметр.

Фотогалерея «Другие схемы для изготовления ЗУ»

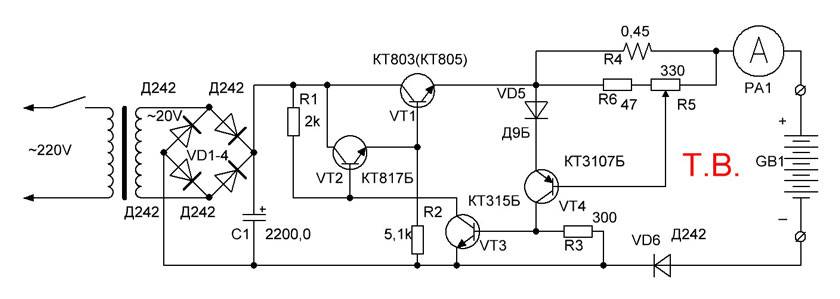

1. Вариант схемы для изготовления ЗУ

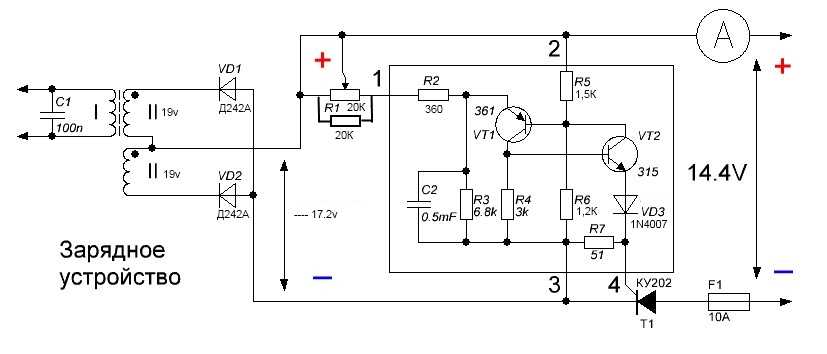

2. Более сложная схема для самодельного прибора

Особенности зарядки АКБ самодельным ЗУ

Как правильно заряжать автомобильный аккумулятор с помощью самодельного прибора?

Процесс зарядки будет идентичным использованию фирменного ЗУ, но есть определенные нюансы, которые нужно учитывать:

1. Во-первых, ни в коем случае нельзя перепутать полярность при подключении, в противном случае это может привести к разрушению пластин внутри АКБ. Положительный зажим всегда подключается к плюсу АКБ, а отрицательный, соответственно, к минусу.
2. Во-вторых, никогда не проверяйте самодельное ЗУ на искру. Если вы решите замкнуть провода на выводах батареи, это может привести если не к выходу прибора из строя, то к его возможным неисправностям в будущем.
3. В-третьих, запомните — когда зарядный прибор подключается к АКБ, он должен быть отключен от бытовой сети. Только после того, как вы соедините зажимы с аккумуляторными выводами, вилку от ЗУ можно будет включить в розетку.
4. Если говорить о разработке самого зарядного прибора, то в ходе работ, а также его использования нужно быть наиболее аккуратным. При эксплуатации девайса необходимо руководствоваться всеми нормами безопасности. Как показывает практика, уже не раз происходили случаи, когда люди, допуская ошибки в ходе разработки и сборки прибора, не только выводили из строя АКБ при подключении, но и сами травмировались. Так что все действия осуществляйте в соответствии со схемой.
5. Так как вы станете обладателем самодельного ЗУ, в ходе использования за ним в любом случае необходимо следить. Не уходите из дома, пока прибор включен в сеть и заряжает аккумулятор.

Видео «Пример изготовления самодельного ЗУ»

Пример сборки простейшего ЗУ в домашних условиях описан на видео ниже (автор — канал AKA KASYAN).

Схема зарядного устройства для аккумуляторов 3,7В

Вы здесь:

Главная » Все записи » Схема зарядного устройства для аккумуляторов 3,7В

Добавил: STR2013,Дата: 15 Мар 2021

Рубрика: [ Все записи, Зарядные устройства ]

Следующее зарядное устройство для малогабаритных аккумуляторов построено с использованием компаратора, который отключает зарядный ток при достижении заданного напряжения.

Заряд производится стабильным током, не зависящим от степени зарядки аккумулятора и напряжения в сети.   Данная схема простая и имеет свои преимущества и недостатки, которые мы обсуждали в предыдущих статьях.

Зарядное устройство обеспечивает стабильный ток заряда и автоматически отключается  при достижении заданного напряжения на аккумуляторе.  Если  на аккумуляторе достигнута необходимая величина напряжения,  переключается компаратор, отключающий зарядный  ток. При этом светодиод «заряд» гаснет и небольшой ток течет через резистор 750 Ом . По окончании зарядки через аккумулятор пропускается небольшой ток, компенсирующий ток саморазряда.

Схема используется при эксплуатации  достаточно качественных аккумуляторов,  у которых внутреннее сопротивление ещё низко, поэтому погрешность установки напряжения полного заряда  пока невелика.

Номиналы прецизионных резисторов на схеме достаточно условны — делитель с необходимым коэффициентом деления можно собрать и на других резисторах.   Также один из резисторов в делителе можно заменить подстроечным  и с помощью цифрового мультиметра установить необходимый порог отключения зарядного тока. Зарядный ток подбирается резистором 39 Ом.

Это  устройство имеет фиксированный ток заряда, т.к. при его изменении требуется корректировать пороговое напряжение отключения  из-за наличия внутреннего сопротивления аккумулятора,  что приводит  к большим  погрешностям в определении момента окончания зарядки.

При протекании зарядного тока светится светодиод «Заряд».

Автор: Кравцов В. (сайт:Автоматика в быту)

Метки: [ зарядное ]

ПОДЕЛИТЕСЬ СО СВОИМИ ДРУЗЬЯМИ:

П О П У Л Я Р Н О Е:

• Простой светодиодный фонарик

Светодиодный фонарик своими руками и зарядное устройство к нему.

Уже давно известно, что фонарики на светодиодах очень экономичны, малогабаритны и имеют более продолжительный срок службы. Светодиодный фонарик можно легко сделать своими руками или переделать имеющийся ламповый. Для этого нужны яркие светодиоды повышенной мощности.

Светодиоды потребляют меньший ток, долговечней и надежней по сравнению с лампочкой. К тому же они не боятся ударов и тряски.

Подробнее…

• Самодельное автоматическое зарядное устройство для АКБ

Простое зарядное устройство с регулировкой тока и контролем заряда для автомобильного аккумулятора

Аккумуляторная батарея — один из важных элементов в автомобиле. За ней нужно следить и вовремя заряжать, особенно зимой, а также когда долго автомобиль не эксплуатируется. Для этого нужно зарядное устройство. Можно купить, а можно собрать из недорогих деталей, что обойдётся гораздо дешевле  магазинного, а по характеристикам и надёжности превосходящего некоторые продающиеся сейчас экземпляры.

Переделав целую кучу зарядных устройств, наконец собрал довольно простое ЗУ с регулировкой тока и автоматическим контролем заряда.

Подробнее…

• Зарядное устройство для автомобильных аккумуляторов

Существует много разных схем зарядных устройств для автомобильных аккумуляторов. Любая из них обладает своими достоинствами и недостатками. В статье, ниже рассмотрим несколько схем ЗУ для автомобильных АКБ.

Большинство простейших схем зарядных устройств построено по принципу регулятора напряжения с выходным узлом, собранным на тиристорах или мощных транзисторах.

Эти схемы обладают существенными недостатками…   Подробнее…

Популярность: 1 897 просм.

Вы можете следить за комментариями к этой записи через RSS 2.0. Вы можете оставить комментарий:.

— НАВИГАТОР —

23 Схемы простого зарядного устройства для аккумуляторов своими руками

Существует так много различных типов аккумуляторов, и в настоящее время они нужны нам для работы целого ряда устройств, от пультов дистанционного управления для телевизоров до автомобилей и мотоциклов. Однако проблема в том, что когда они разряжаются, нам нужно их перезарядить, а зарядные устройства могут быть дорогими.

Тем не менее, для тех, кто не возражает против схемотехники и электроники своими руками, есть еще один способ, поскольку его вполне можно сделать самому, а для тех, кто хочет попробовать, вот 23 отличных плана, как сделать зарядное устройство, которое вы могли бы попробовать скопировать дома.

Содержание

• 1. Как сделать зарядное устройство в домашних условиях: 6 шагов (с иллюстрациями) – инструкции
• 2. Как сделать зарядное устройство на 12 В
• 3. Как сделать зарядное устройство на 12 В: 5 шагов (с иллюстрациями) – Instructables
• 4. Как сделать зарядное устройство на 12 В из старых SMPS
• 5. Руководство по сборке зарядных устройств для аккумуляторов – основы схем
• 6. Простое зарядное устройство для NiMH аккумуляторов (с файлами печатных плат)
• 7. Зарядные устройства для аккумуляторов своими руками: полное руководство
• 8. Как сделать зарядное устройство на 12 В в домашних условиях — своими руками
• 9. Как зарядить автомобильный аккумулятор в домашних условиях с помощью зарядного устройства для ноутбука
• 10. Схемы зарядного устройства на 12 В — самодельные схемы
• 11. Как заряжать Автомобильный аккумулятор на 12 В с зарядным устройством для ноутбука на 19 В — Зарядное устройство для автомобильного аккумулятора своими руками
• 12. Как сделать простое зарядное устройство на 12 В — itstillruns.com
• 13. Зарядное устройство 18650 «Сделай сам»
• 14. Как сделать зарядное устройство с механическим питанием для светодиодного освещения – Appropedia
• 15. Никогда не выбрасывайте батарейки на 1,5 В — превратите их в перезаряжаемые батареи
• 16. Основы проектирования схемы зарядки батарей — Советы по питанию батарей
• 17. Самодельное зарядное устройство от Just Fix It
• 18. Как сделать мобильный телефон /Зарядное устройство
• 19. Простое зарядное устройство 18650 своими руками — обзор TP4056 (все пояснено)
• 20. Схема автоматического зарядного устройства для аккумуляторов 12 В и 6 В
• 21. Как сделать зарядное устройство на 12 В с помощью зарядного устройства для ноутбука
• 22. Как сделать зарядное устройство для аккумуляторов
• 23. Зарядное устройство для литиевых аккумуляторов на 7 В — очень просто
• Много отличных идей для изготовления зарядных устройств для аккумуляторов своими руками

1. Как сделать зарядное устройство в домашних условиях: 6 шагов (с иллюстрациями) ) – Instructables

Как мы читаем во вступлении к этому руководству, литий-ионные аккумуляторы сейчас широко распространены, но проблема в том, что покупка зарядного устройства для них может быть дорогой. Однако сделать зарядное устройство своими руками намного проще, чем вы можете себе представить, и этот план покажет вам, как это сделать. Инструкции понятны, есть список всего, что вам нужно, а также несколько полезных фотографий — короче говоря, в нем есть все, что вам нужно для создания собственного зарядного устройства.

Узнать подробности



2. Как сделать зарядное устройство на 12 вольт

В этом увлекательном и полезном видео мы узнаем, как сделать зарядное устройство на 12 вольт, используя обычное зарядное устройство для ноутбука и несколько другие части оборудования. Так интересно, как этот ютубер делает так, чтобы все выглядело легко, и это видео, которое вселяет в вас уверенность, чтобы сделать что-то подобное — так почему бы не посмотреть его и посмотреть, сможете ли вы скопировать его идею?



3. Как сделать зарядное устройство на 12 В: 5 шагов (с иллюстрациями) — инструкции

Если вы не совсем поняли, что происходит в видео выше, не волнуйтесь — здесь тот же план. в письменном формате. Это дает вам больше деталей, которые могут вам понадобиться, если вы пропустили их в видео, а также есть несколько полезных фотографий, чтобы показать вам, что вам нужно сделать. Таким образом, между видео и этим письменным руководством, это план, который почти каждый сможет воссоздать дома.

Проверить детали



4. Как сделать зарядное устройство на 12 В из старых импульсных источников питания

Нам нравится смотреть на эти чертежи, где люди разбирают старые электроприборы и делают из них крутые новые штуки — и вот, мы получаем чтобы увидеть, как этот ютубер делает зарядное устройство на 12 вольт из старого SMPS (импульсный источник питания). Первая часть видео немного напоминает сцену обезвреживания бомбы из фильма, но он явно знает, что делает. И если вы хотите попробовать, все, что вам нужно сделать, это посмотреть его видео и скопировать то, что он сделал. Удачи!



5. Руководство по сборке зарядных устройств для аккумуляторов. Основы схем

Тем, кто хочет узнать немного больше о науке, стоящей за зарядными устройствами, стоит прочитать этот пост. В нем рассказывается о том, как работают различные типы зарядных устройств, а затем подробно рассказывается о том, как собрать вместе несколько разных версий. Он также предоставляет необходимые схемы для зарядных устройств, что делает его жизненно важным для прочтения перед тем, как вы начнете свой проект.

Проверить детали



6. Простое зарядное устройство для NiMH аккумуляторов (с файлами печатных плат)

Зарядное устройство с питанием от USB, которое мы учимся собирать в этом видео, предназначено для NiMH (никель-металлогидридных) аккумуляторов и NiCad аккумуляторов. Как пишет YouTuber во введении, аккумулятору большой емкости, вероятно, потребуется большая часть недели для полной зарядки, но он работает хорошо, медленно, но верно. Посмотрите его видео и посмотрите, как он это сделал.



7. Самодельные зарядные устройства: полное руководство

Если вы надеетесь сделать зарядное устройство для аккумуляторов своими руками, но мало знаете о том, как оно работает, пост под названием «Зарядные устройства для аккумуляторов своими руками: полное руководство», вероятно, будет хорошим началом. В этом посте вы найдете все объяснения, необходимые для понимания науки, лежащей в основе зарядных устройств, и вы будете гораздо лучше подготовлены к созданию собственной версии.

Проверить детали



8. Как сделать зарядное устройство на 12 В в домашних условиях — своими руками

Хотя вы можете не догадываться, согласно этому сообщению, сделать зарядное устройство для аккумулятора относительно просто и недорого, а это означает, что почти каждый сможет управлять им дома. Вы найдете список всего, что вам понадобится, после чего процесс будет объяснен в виде ряда простых шагов. Некоторые шаги кажутся немного неудобными, но в них нет ничего сложного — так почему бы не проверить, готовы ли вы принять вызов?

Проверить детали



9. Как зарядить автомобильный аккумулятор дома с помощью зарядного устройства для ноутбука

Вот чрезвычайно полезный лайфхак, который некоторым людям может показаться невероятно полезным — это план зарядки автомобильного аккумулятора дома с помощью обычного зарядного устройства для ноутбука. . Вы бы не поверили, что это возможно, если бы не видели сами, но, как видно из видео, это законная техника. Проверьте это и посмотрите, сможете ли вы заставить его работать и на вас!



10.

Схемы зарядных устройств для аккумуляторов на 12 В – проекты самодельных схем

Этот пост представляет собой очень подробное обсуждение ряда вариантов зарядных устройств для аккумуляторов, включая принципиальные схемы и многое другое. Он научит вас делать несколько версий зарядных устройств для аккумуляторов, а также расскажет о том, как и почему они работают. Увлекательное чтение для более технически подкованных домашних мастеров, которое научит вас делать эффективные зарядные устройства для аккумуляторов самостоятельно.

Узнать подробности



11. Как зарядить автомобильный аккумулятор на 12 В с помощью зарядного устройства для ноутбука на 19 В — зарядное устройство для автомобильного аккумулятора своими руками

Если вам понравилась идея использовать зарядное устройство для ноутбука для зарядки автомобильного аккумулятора, вам должно понравиться это видео тоже, так как оно учит вас аналогичной технике. Возможно, когда вы пытаетесь сделать что-то подобное, лучше сначала сравнить несколько планов, прежде чем пытаться это сделать самостоятельно, поэтому просмотр этого второго видео должен дать лучшее представление о том, как выполнить работу.



12. Как собрать простое зарядное устройство для 12-вольтовых аккумуляторов – itstillruns.com

Одна из проблем свинцово-кислотных аккумуляторов заключается в том, что при слишком быстрой зарядке они могут перегреваться, выделяя горючий газообразный водород. . Тем не менее, в этом посте вы узнаете о некоторых простых способах избежать этого, а также получите план создания собственного простого самодельного зарядного устройства на 12 вольт.

Детали проверки



13. Мое самодельное зарядное устройство 18650

В этом видео этот ютубер показывает нам, как он сделал обновленную версию предыдущего зарядного устройства, которое он сделал в другом видео. Нам нравится, как его зарядные устройства выглядят такими чистыми и профессиональными — здесь нет никаких каннибализированных деталей, похожих на Безумного Макса. Он также объясняет все просто и по существу, что позволяет любому, кто смотрит, очень легко копировать его.



14. Как собрать зарядное устройство с механическим приводом для светодиодного освещения – Appropedia

Этот дизайн нас сразу же привлек — отчасти из-за классной фотографии машины с велосипедным колесом. Планируется зарядное устройство с питанием от человека, чтобы вы могли заряжать свои батареи, не подключая их к сети, только своими силами. Это отличная идея, и кажется, что делать ее очень весело, поэтому мы уверены, что многие люди, увидев это, захотят попробовать сами.

Проверить детали



15. Никогда не выбрасывайте батарейки на 1,5 В — превратите их в перезаряжаемые батареи

Судя по этому видео, можно сделать зарядное устройство своими руками, которое может заряжать обычные батарейки на 1,5 В, так что вместо того, чтобы выбрасывать их, вы можете просто зарядить их снова, когда они умрут. Звучит слишком хорошо, чтобы быть правдой, но этот ютубер показывает вам все, что вам нужно знать, чтобы это сделать. У него впечатляющие навыки, но их можно скопировать, так почему бы не попробовать и не посмотреть, что получится?



16. Основы проектирования схем зарядки аккумуляторов. Советы по питанию аккумуляторов

Вот еще одна статья, посвященная теории аккумуляторов и способам их зарядки. заряжая проект, который вы хотите попробовать, это делает некоторые бесценные чтения. На самом деле он не учит вас, как сделать зарядное устройство, но он полон полезной информации, поэтому мы подумали, что его все же стоит включить в наш список.

Узнать подробности



17. Самодельное зарядное устройство от Just Fix It

Мы уже видели, как сделать зарядные устройства для автомобильных аккумуляторов из старых зарядных устройств для ноутбуков, но в этом видео мы научимся делать зарядное устройство для мотоциклетного аккумулятора от неопознанного зарядного устройства, которое, как сообщает нам ютубер, вероятно, пришло от старого модема. Удивительно видеть, как старые предметы, которые в противном случае были бы предназначены для свалки, могут быть перепрофилированы таким образом, и это отличная вещь, чтобы узнать, как это сделать, если вы когда-нибудь обнаружите, что они вам нужны.



18. Как сделать зарядное устройство для мобильного телефона/батареи

Этот план для мобильного зарядного устройства или зарядного устройства для аккумуляторов в самом начале содержит большое количество научных данных, поэтому, если вы просто ищете пошаговое руководство, в котором рассказывается, как сделать зарядное устройство, этот план может быть не для вас. Однако, если вам нужны спецификации и принципиальные схемы, вы найдете здесь все, что вам может понадобиться, и покажет вам, как сделать эффективное зарядное устройство для аккумуляторов своими руками.

Проверить детали



19. Простое зарядное устройство 18650 своими руками – обзор TP4056 (все пояснения) вы здесь — чтобы вы могли увидеть, как он сделал свое первое, менее совершенное зарядное устройство для аккумуляторов. Как и в другом видео, он все четко объясняет и демонстрирует, что делает этот проект похожим на проект, который смогут скопировать даже те, у кого есть минимальные навыки работы со схемами.



20. Схема автоматического зарядного устройства для аккумуляторов 12 В и 6 В

Хотя на первый взгляд это может показаться немного сложным, этот блогер уверяет нас, что это зарядное устройство очень простое и может быть изготовлено только с помощью несколько основных электронных компонентов. Вся необходимая информация находится на странице, и есть даже видео, показывающее, как это сделать — так что теперь все, что вам осталось сделать, это попробовать это самостоятельно.

Детали проверки



21. Как сделать зарядное устройство для 12-вольтовой батареи из зарядного устройства для ноутбука

После некоторых полных руководств с ошеломляющими схемами, которые мы видели, это простое демонстрационное видео более чем приветствуется. ! В нем мы видим, как этот талантливый ютубер показывает нам, как сделать зарядное устройство из зарядного устройства для ноутбука, и это почти завораживает. Это выглядит так просто, и всего за несколько минут все готово. Мы так впечатлены, и мы даже чувствуем вдохновение, чтобы проверить это на себе.



22. Как сделать зарядное устройство

Как пишет этот блогер, он всегда ищет способы сэкономить деньги — не так ли? – и один из способов, который пришел ему в голову, заключался в том, чтобы сконструировать зарядное устройство, которое могло бы заряжать батареи типа AA и AAA. Как он продолжает, он понимает любых сомневающихся, которые думают, что это нежизнеспособная работа «сделай сам», но он настаивает на том, что это так же хорошо, как «настоящая вещь», и затем он продолжает точно описывать, как это сделать.

Проверить детали



23. Зарядное устройство для литиевых аккумуляторов на 7 В — очень простое

В завершение посмотрите короткое двухминутное видео, демонстрирующее, как легко сделать зарядное устройство для литиевых аккумуляторов на 3,7 В своими руками. Вы найдете список необходимых компонентов, и как только вы их подготовите, все, что вам нужно сделать, это посмотреть видео, чтобы увидеть, как все собрать. Просто, недорого и эффективно — именно так, как мы любим наши схемы «сделай сам»!



Множество отличных идей по созданию зарядных устройств для аккумуляторов своими руками

Как мы уже видели, существует множество способов изготовления самодельных зарядных устройств, и так много креативных блоггеров и ютуберов, которые создают отличный контент и показывают нам, как это делается.

Нам очень понравилось собирать эти чертежи для вас, поэтому мы надеемся, что вам также понравилось их читать и смотреть — и, прежде всего, мы надеемся, что помогли вам найти идеи и вдохновение, необходимые для создания самодельного зарядного устройства для аккумуляторов. твой собственный.

Цепь зарядного устройства | Полный проект электроники своими руками

— Реклама —

Большинство зарядных устройств прекращают зарядку аккумулятора, когда он достигает максимального зарядного напряжения, установленного схемой. Эта схема зарядного устройства на 12 В заряжает аккумулятор при определенном напряжении, то есть при напряжении абсорбции, и как только достигается максимальное напряжение зарядки, зарядное устройство изменяет выходное напряжение на плавающее напряжение для поддержания аккумулятора на этом напряжении. Поглощение и плавающие напряжения зависят от типа батареи.

Для этого зарядного устройства установлены напряжения для герметичной свинцово-кислотной (SLA) батареи 12 В, 7 Ач, для которых напряжение поглощения составляет от 14,1 В до 14,3 В, а плавающее напряжение составляет от 13,6 В до 13,8 В. Для безопасной работы и во избежание перезарядки батареи напряжение поглощения выбрано равным 14,1 В, а плавающее напряжение выбрано равным 13,6 В. Эти значения должны быть установлены в соответствии с указаниями производителя батареи.

Схема зарядного устройства 12 В

Рис. 1: Схема зарядного устройства 12 В

Принципиальная схема зарядного устройства 12 В с поглощением и поплавком показана на рис. 1. Оно построено на основе понижающего трансформатора X1, регулируемого регулятора напряжения LM317 (IC1), оп компаратор усилителей LM358 (IC2) и несколько других компонентов. Используемый в этой схеме трансформатор 230 В первичного переменного тока во вторичный 15–0–15 В, 1 А понижает сетевое напряжение, которое выпрямляется диодами D1 и D2 и сглаживается конденсатором C1. Это напряжение подается на вход LM317 для регулирования.

— Реклама —

Базовая схема представляет собой регулируемый источник питания, использующий LM317, с управлением выходом путем изменения сопротивления на регулировочном контакте 1. Для LM317 требуется хороший теплоотвод. LM358 — это усилитель двойного действия, который используется здесь для контроля перезарядки батареи. Конденсатор C4 должен быть как можно ближе к выводу 1 микросхемы IC2. Перемычка J1 используется для калибровки (настройки). Во время установки зарядного напряжения снимите перемычку и подключите ее обратно после калибровки.

Для первоначальной настройки снимите перемычку J1, выключите S2, включите S1 и отрегулируйте потенциометр VR2, чтобы получить 13,6 В в контрольной точке TP2. Отрегулируйте потенциометр VR3 так, чтобы LED2 начал светиться. Отрегулируйте потенциометр VR1 так, чтобы он показывал 0,5 В (разница 14,1 В и 13,6 В) в контрольной точке TP1. Отрегулируйте VR2 так, чтобы он показывал 14,1 В в контрольной точке TP2.

С этими настройками TP2 должен показывать 14,1 В при низком напряжении в контрольной точке TP3 и 13,6 В при высоком напряжении в контрольной точке TP3. Подключите перемычку J1. Теперь зарядное устройство готово к использованию. Подсоедините заряжаемый аккумулятор 12 В (BUC), соблюдая полярность, к CON2. Включите S2; загорится один из светодиодов из светодиодов LED2 и LED3 (скорее всего, это будет LED2). Если ни один из них не загорается, проверьте соединения; аккумулятор мог сдохнуть. Включите S1 для зарядки. О полностью заряженном состоянии батареи будет свидетельствовать свечение LED3.

Не беспокойтесь, если вы забудете выключить зарядное устройство. Зарядное устройство теперь находится на плавающем напряжении (13,6 В), и его можно держать в этом режиме зарядки вечно.

Конструкция и испытания

Односторонняя печатная плата для схемы абсорбционного и плавающего зарядного устройства 12 В показана на рис. 2, а расположение ее компонентов на рис. 3. Соберите схему на печатной плате, за исключением трансформатора X1 и батареи под заряд (BUC).

Рис. 2: Печатная плата схемы зарядного устройства 12В Рис. 3: Расположение компонентов на печатной плате

Загрузите печатную плату и компоновку компонентов в формате PDF: щелкните здесь

Поместите печатную плату в небольшую коробку. Закрепите клемму аккумулятора на передней части коробки для подключения BUC. Подсоедините переключатели S1 и S2, потенциометры с VR1 по VR3 и т. д. на корпусе коробки.

Примечания к EFY

1. Выключите S2 или отсоедините клеммы аккумулятора, чтобы избежать ненужного разряда аккумулятора, когда он не заряжается, то есть когда S1 выключен.
