• Что такое суппорт
• Устройство суппорта
• Виды суппортов
• Передний и задний суппорт: в чем разница
• Когда нужна замена тормозного суппорта
• Причины неисправности суппортов

Что такое суппорт

www.adv.rbc.ru

Суппорт — один узлов тормозной системы автомобиля, который представляет собой устройство, прижимающее тормозные колодки к тормозному диску после нажатия на педаль тормоза. По сути, суппорт одна из важнейших механических деталей тормозной системы, которая наряду с другими деталями отвечает за эффективное замедления автомобиля во время торможения.

Фактически он представляет собой устройство из поршней, подключенных к гидравлической части тормозной системы, к которым крепятся тормозные колодки. Когда водитель давит на педаль тормоза, по магистралям тормозной системы к суппорту под давлением подается тормозная жидкость.

Она нажимает на поршень, который в свою очередь выходит из корпуса суппорта и давит на тормозные колодки, прижимая их к диску.

Устройство суппорта

Несмотря на важную функцию, конструктивно суппорт устроен не так уж и сложно. Он представляет собой устройство из поршня или нескольких поршней подключенных к гидравлической системе тормозов, к которым крепятся тормозные колодки. Расположение и количество тормозных колодок, а также способ крепления суппорта к ступице могут различаться. Но общее устройство у всех систем практически идентичное и состоит из:

• Корпуса
• Цилиндров с поршнем или несколькими поршнями
• Направляющих
• Пыльников направляющих поршней
• Крепежных, уплотнительных колец поршня
• Тормозных колодок
• Тормозных магистралей со штуцерами
• Возвратных пружин
• Плавающей скобы.

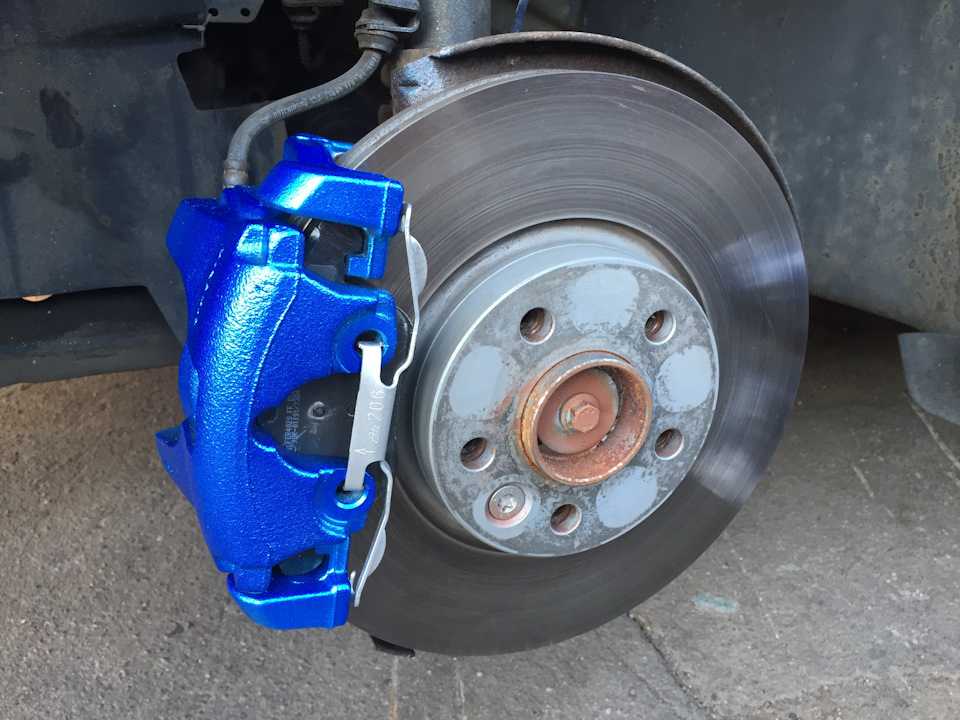

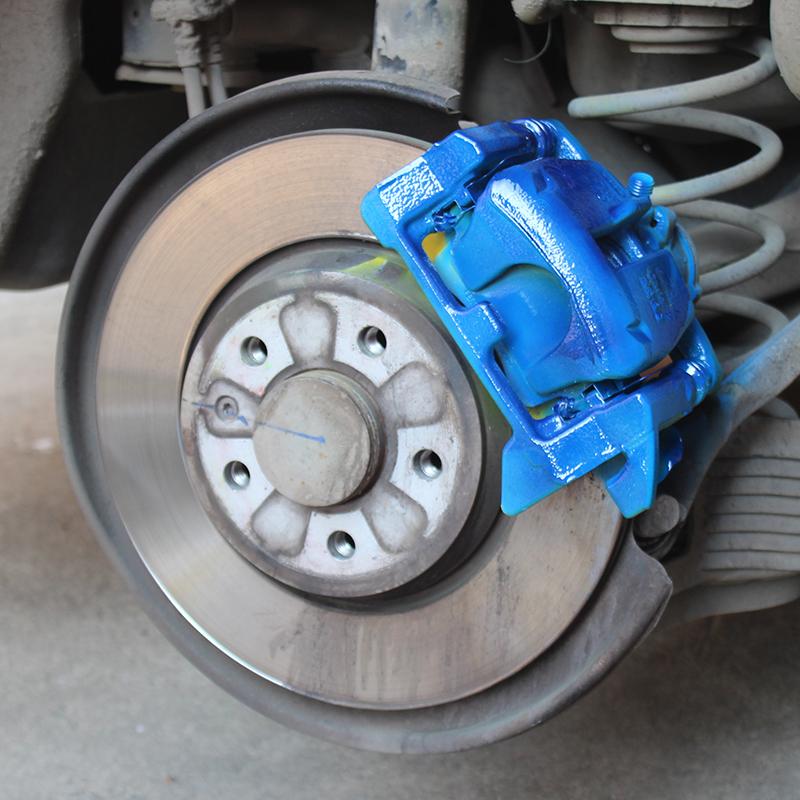

Несмотря на важную функцию, конструктивно суппорт устроен не так уж и сложно. (Фото: Shutterstock)

Виды суппортов

В зависимости от конструкции суппорта поршень, оказывающий давление на колодку, может быть не один. Иногда используется два или больше. А от расположения поршней в суппорте зависит и разновидность узла. Суппорт бывает двух видов:

• Фиксированный

Если поршни в суппорте стоят с обеих сторон диска, то он называется фиксированным. Конструктивно такой суппорт представляют собой металлический корпус, в котором симметрично расположены несколько цилиндров. В каждом из них есть поршни. Двигаясь, они прижимают обе колодки к диску одновременно. При этом сам корпус суппорта жестко крепится деталям подвески. А в состоянии покоя колодки внутри суппорта удерживают специальные пружины.

• С плавающей скобой

Если поршни в суппорте установлены только с внутренней стороны тормозного диска, то это, как правило, суппорт с плавающей скобой. В этом случае поршень или поршни давят только на внутреннюю колодку. Под их воздействием колодка прижимается к диску, а скоба движется по направляющим и прижимает вторую внешнюю колодку. Это самая простая конструкция, которая используется на большинстве бюджетных автомобилей, поскольку в производстве обходится значительно дешевле. Однако такие суппорты уступают фиксированным по эффективности.

Передний и задний суппорт: в чем разница

На самом деле серьезных отличий между ними нет, так как и на передней, и на задней оси суппорты действуют по одинаковому принципу. Однако существуют небольшие различия в нюансах из-за адаптации к различным условиям работы. Суппорты, расположенные на задней оси, немного переделаны, так как должны работать и со стояночным тормозом. Задние суппорта немного больше передних по габаритам и обладают чуть более сложной конструкцией, поскольку к ним подходит дополнительный привод от стояночного тормоза. Соответственно, в силу конструктивных особенностей деталей, установить передний суппорт вместо заднего и наоборот — не получится.

Когда нужна замена тормозного суппорта

Суппорт, как и любая другая деталь в автомобиле, имеет свойство изнашиваться и выходить из строя. В следующей главе мы расскажем о самых распространенных неисправностях и причинах, которые могут их вызвать. А сейчас обратим внимание на главные признаки неисправностей суппортов.

• Скрип при торможении

Скрип при торможении может быть признаком и других проблем с тормозами. Например, если на диски попал песок, или износились колодки. Но если вы знаете, что не заезжали на грунт, а колодки у вас свежие и менялись совсем недавно, то скрип при торможении может указывать на проблемы с суппортами.

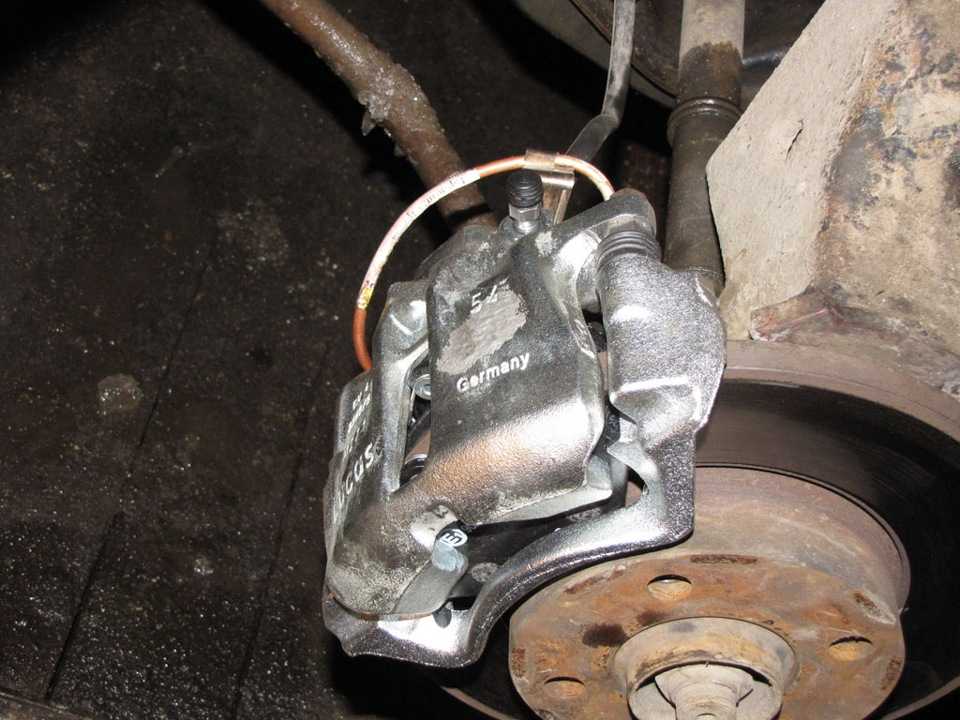

Суппорт, как и любая другая деталь в автомобиле, имеет свойство изнашиваться и выходить из строя. (Фото: Shutterstock)

• Течь тормозной жидкости

Еще один признак неисправности — это появление следов тормозной жидкости на дисках или пятен на земле в районе колес.

Вообще течь тормозной жидкости может возникнуть в любо й области тормозных шлангов и магистралей, однако частенько это происходит в области присоединения трубок к суппортам.

• Заклинивание и «прихватывание» тормозов

Иногда суппорты срабатывают на сжатие, прижав колодки к диску, и не возвращаются в исходное положение после. Это первый признак того, что у детали мог закиснуть поршень или направляющие.

• Мягкая педаль тормоза

Еще один симптом, который может указывать на совершенно разные проблемы с тормозной системой, но также является одни из главных признаков неисправности суппортов.

• Перегрев

Еще одним признаком неисправности суппортов может быть перегревание тормозов. Причем, как колодок и дисков, так и тормозной жидкости.

• Неравномерный износ колодок

Еще один признак, указывающий на неисправность суппортов, в частности на проблемы с поршнем или направляющими.

Причины неисправности суппортов

Так какие же неисправности могут быть у суппорта и какими причинами она может быть вызвана? В принципе, основная неисправность с суппортов бывает всего одна: потеря подвижности поршня или направляющих скобы суппорта. А вот причины этой неисправности могут отличаться. Они могут быть вызваны следующими факторами:

• Несвоевременная замена тормозной жидкости
• Износ и надрыв пыльников
• Коррозия деталей: плавающей скобы, направляющих
• Закисание поршня
• Поврежденные шланги или штуцеры

Статьи Конспекты

www.adv.rbc.ru

www.adv.rbc.ru

Тормозной суппорт автомобиля – что это и как работает?

Суппорт — один из элементов системы тормоза. Его основная функция — прижиматься к колодкам в момент нажатия на тормозную педаль, тем самым обеспечивая торможение.

Вторично узел отвечает за удерживание колодок в исключительно параллельном положении, когда они не задействуются. Является единственной подвижной деталью во всей конструкции тормозов. От работоспособности элемента во многом зависит эффективность тормозного действия.

Примечание! Суппорт присутствует исключительно в дисковой тормозной системе. Барабанный тип работает по другому принципу.

Виды

Единственным способом классификации суппортов выступает тип конструкции. По данному критерию выделяют несколько разновидностей.

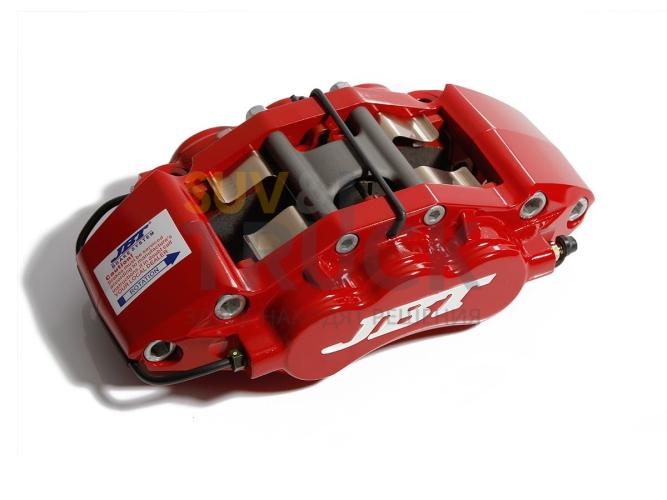

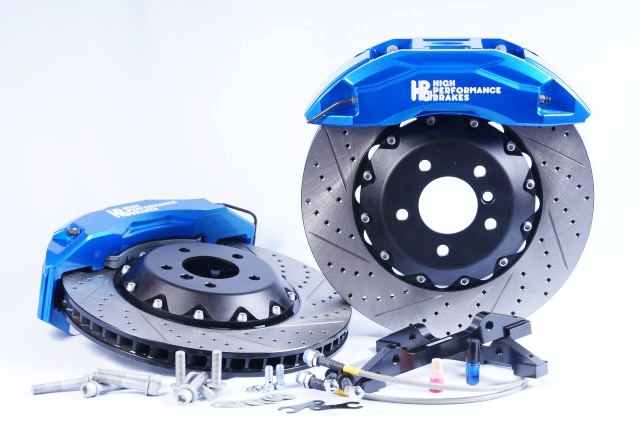

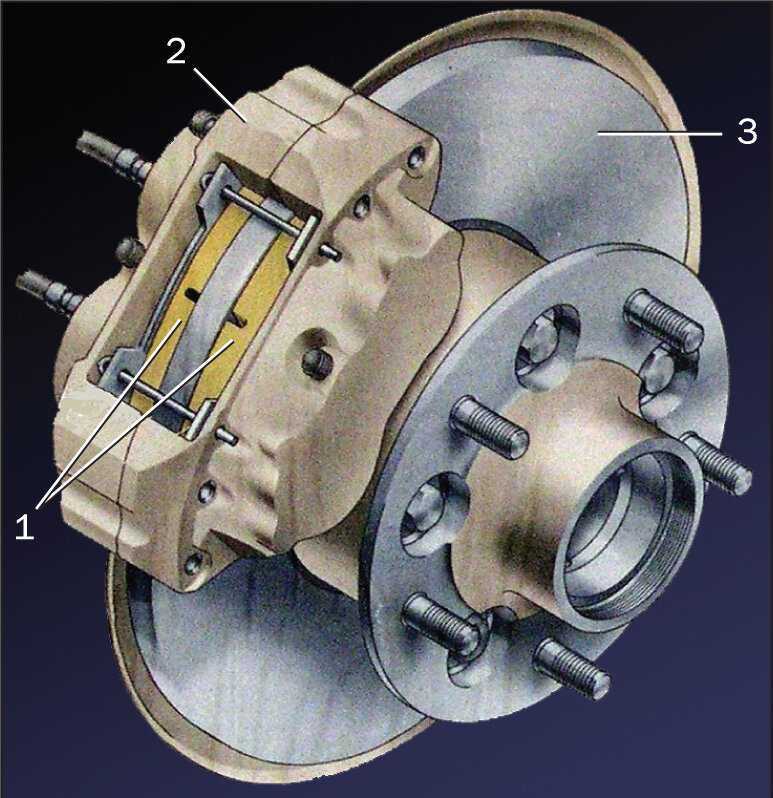

Первая из них — фиксированные. Конструкционно представляют собой металлический корпус, в котором симметрично расположены несколько цилиндров. В каждом из них есть поршни. Двигаясь, они прижимают обе колодки к диску в одно время, что и дает эффект торможения. При этом поршней может быть больше одного в цилиндре (2, 4, 8 и т. д.), но подобные суппорты относятся к дорогим и высокопроизводительным вариантам.

Сам корпус жестко крепится к кронштейну машины (зачастую к поворотному кулаку задней или передней подвески). Движение поршней обеспечивается за счет тормозной жидкости, подаваемой через систему из шланга и трубок. Чтобы торможение было одновременным, жидкость подается сразу в каждый цилиндр, это приводит в движение все поршни. В состоянии покоя колодки удерживаются специальными пружинами.

Фиксированные суппорты являются более ранней разработкой. Считаются проверенным востребованным решением, хотя и более дорогостоящим. Устанавливается в первую очередь на грузовиках и спорткарах, а вообще подходят для любых авто с мощным мотором и большими габаритами.

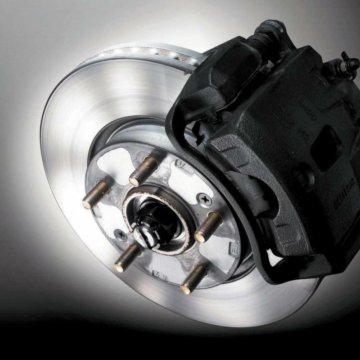

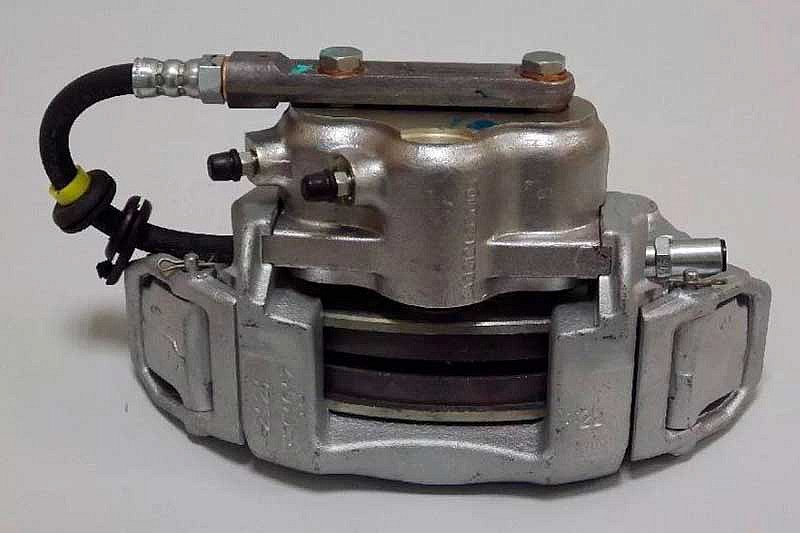

Вторая разновидность — суппорты с плавающей скобой. Кардинальное отличие от предыдущего вида в том, что в этом случае одна из колодок постоянно пребывает в недвижимом положении. За второй размещен гидроцилиндр (одно-/двухпоршневой), который под давлением жидкости двигает колодку и прижимает к поверхности диска. В то же время направляющая скоба способствует прижиму второй колодки. Сам цилиндр находится в металлическом корпусе.

Плавающий тип легче фиксируемого и в производстве обходится значительно дешевле. При работе «прогревает» тормозную жидкость до меньших температур (разница составляет около 30-50℃). Чаще всего встречается на недорогих легковых автомобилях. До сих пор этот вид суппорта не приобрел повсеместного применения по причине того, что уступает фиксированной категории по эффективности торможения. Ведь из-за особенностей принципа действия колодки прижимаются с задержкой, а не одновременно.

Кроме того, данные детали обладают конструкцией «открытого» типа, которая является уязвимой перед пагубным воздействием внешних факторов. Например, при контакте с водой снижаются тормозные характеристики.

Примечание! Наиболее часто используемая схема суппорта обоих типов — две колодки на одно колесо с двухточечным креплением к ступице. Точная комплектация может разниться в зависимости от конкретного автомобиля.

Есть ли разница между передними и задними суппортами?

Оба агрегата действуют по одинаковому принципу, однако отличаются адаптацией к условиям использования: узлы, расположенные на задней оси, переделаны под работу с ручным тормозом. Соответственно, в силу конструктивных особенностей деталей не получится, например, установить передний суппорт вместо заднего и наоборот. Также задние превосходят передние по габаритам и обладают более сложной конструкцией.

• устройство автомобиля

Что такое тормозной суппорт (и как узнать, неисправен ли мой)?

Если ваш автомобиль оснащен дисковыми тормозами, тормозные суппорты имеют решающее значение для замедления и остановки автомобиля. Вот что вам нужно знать.

Тормозной суппорт играет центральную роль в дисковой тормозной системе и выполняет две функции. Во-первых, он действует либо как кронштейн для поддержки тормозных колодок с обеих сторон ротора, либо для поддержки самого кронштейна суппорта — существуют и другие конструкции, но эти два наиболее распространены. Во-вторых, он использует поршни для преобразования давления, оказываемого на тормозную жидкость главным цилиндром, в трение ротора.

Проще говоря, цель тормозного суппорта — прижимать тормозные колодки к ротору, чтобы остановить автомобиль. Суппорты бывают двух основных типов: однопоршневые и двухпоршневые. Большинство передних суппортов являются двухпоршневыми, но многие автомобили используют однопоршневые суппорты сзади, где требуется меньшее тормозное усилие.

Нажатие на педаль тормоза толкает поршень главного цилиндра вперед, сжимая тормозную жидкость. Тормозная жидкость толкает поршни суппорта к роторам, зажимая роторы между тормозными колодками, что создает трение и замедляет автомобиль.

Когда тормозные суппорты выходят из строя

Обычно тормозные колодки и диски изнашиваются и требуют замены гораздо чаще, чем суппорты. Однако основной причиной повреждения суппортов является вождение автомобиля с изношенными колодками или деформированными роторами. Оба препятствуют рассеиванию теплоты трения системой, для чего они предназначены, что может привести к повреждению суппортов.

Если колодки не изолируют суппорт от чрезмерного нагрева, поршень может быть поврежден или тепло может пройти через поршень к тормозной жидкости, что может привести к ее ухудшению. Последнее может привести к отказу тормозов.

Поврежденный или просто проржавевший поршень может застрять в одном положении. Если он застрянет в убранном положении, это колесо потеряет тормозную способность. Если он застревает во включенном положении, колесо будет постоянно тормозить, пока не освободится.

Как определить, что суппорт вышел из строя

При втянутом поршне автомобиль может тянуть в сторону автомобиля с включенными тормозами. Вы также можете заметить, что тормозной путь увеличивается. И наоборот, задействованный поршень заставит автомобиль тянуться к включенному тормозу во время движения. (Примечание: заклинивший суппорт может вызвать тягу, но есть и много других возможных причин. ) Будет присутствовать избыточное тепло, и тормозная колодка быстро изнашивается. Любой из этих симптомов указывает на немедленную потребность в обслуживании.

Другим признаком неисправности суппорта может быть утечка тормозной жидкости, так как поврежденный поршень может больше не герметизироваться полностью. Если из системы вытекает достаточное количество жидкости, сигнальная лампа на приборной панели привлечет ваше внимание к этому. Если вы регулярно проверяете износ колодок, вы можете заметить неравномерный износ колодок, сравнивая одну сторону ротора с другой или даже левое колесо с правым колесом. Если колодки изнашиваются неравномерно, проверьте работу суппорта. И еще один признак заклинившего суппорта — чрезмерное количество тормозной пыли на одном колесе по сравнению с другим.

В самой редкой форме поломки скоба суппорта может сломаться, вызывая лязг при включении тормозов. Если вы слышите это, немедленно остановитесь и не управляйте автомобилем.

Игнорирование любого из этих симптомов может увеличить ущерб. Затраты и усилия, необходимые для решения проблемы, возрастают пропорционально. Постарайтесь изучить проблему как можно скорее или обратитесь к квалифицированному специалисту.

Важные точки обслуживания

• По мере износа тормозных колодок суппорт должен оставаться в центре ротора, чтобы обеспечить равномерное давление с обеих сторон. Существуют разные способы, с помощью которых производители достигают этого, и некоторые конструкции лучше других обеспечивают скольжение суппортов для компенсации износа колодок. После обслуживания тормозов всегда очищайте и смазывайте механизмы скольжения высокотемпературной тормозной смазкой, чтобы сохранить полный диапазон хода. Если не смазывать должным образом, суппорты могут зафиксироваться в одном положении, в результате чего только одна колодка будет оказывать надлежащее давление на ротор.

• По возможности осмотрите пыльники, защищающие поршень суппорта и два направляющих штифта. Эти гибкие крышки предотвращают попадание грязи и влаги на работу связанных частей. Любые повреждения или разрывы, обнаруженные в чехлах, должны быть устранены быстро, прежде чем грязь и коррозия приведут к заклиниванию деталей. Можно разобрать суппорт, почистить детали и заменить пыльники, если у вас есть навыки домашнего мастера. Однако оплата труда делает это непрактичным в большинстве случаев в автомастерских, поэтому наиболее распространенным решением является полная замена суппорта и кронштейна.

Популярные видео

ⓘ

Как понять, что тормозной суппорт вышел из строя?

Говорят, что яйцо испортилось, опустив его в стакан с водой. Если яйцо падает на дно стакана, оно еще свежее. Если он опускается на дно и встает, он менее свежий, но его все же можно есть. Но если яйцо плавает на поверхности воды, оставьте его в покое. Это пошло плохо. Конечно, если вы проигнорируете признаки тухлого яйца, ваш нос поймет это, как только вы его откроете.

То же самое можно сказать и о ваших тормозных суппортах. Когда ваши тормоза изнашиваются, они посылают вам знаки. Как и в случае с тухлым яйцом, если вы игнорируете признаки неисправного тормозного суппорта, они станут гораздо менее заметными. Симптомы будут обостряться, и проблема станет более очевидной. Результатом, скорее всего, будет повреждение.

Но это не обязательно должно случиться с вашей машиной. Вот признаки неисправного тормозного суппорта.

Что такое тормозной суппорт?

Во-первых, давайте посмотрим на вашу тормозную систему и поймем, что делает суппорт. Суппорт является компонентом дисковой тормозной системы, наиболее распространенной на современных легковых автомобилях. Работа этой системы зависит от гидравлического давления. Когда вы нажимаете на педаль тормоза, сила передается через жидкость внутри сети шлангов и трубок на колеса. К каждому колесу прикреплен тяжелый металлический диск, называемый тормозной диск . Когда ваши колеса катятся по дороге, роторы вращаются вместе с ними. Вокруг каждого ротора закреплена пара тормозных колодок . Эти колодки подвешены в гидравлическом зажимном механизме — суппорте.

Каждый раз, когда вы нажимаете на тормоз, суппорты прижимают тормозные колодки к дискам точно так же, как человек в инвалидной коляске может схватиться за колеса, чтобы снизить скорость. Велосипед работает аналогичным образом. Когда вы берете тормозной рычаг, трос приводит в действие суппорт, который прижимает пару резиновых тормозных колодок к бокам велосипедного колеса. В каждом случае создается трение, и кинетическая энергия движущегося тела преобразуется в тепловую энергию, чтобы замедлить вас и остановить.

Каковы признаки того, что суппорт вышел из строя?

К счастью, ваши тормозные суппорты рассчитаны на долгий срок службы. Если ваши тормозные колодки рассчитаны на изнашивание по мере использования (в некоторой степени и ваши роторы), суппорт не считается изнашиваемым элементом, который требует регулярной замены. Тем не менее, они иногда терпят неудачу. Как вы можете сказать? Плохой суппорт может проявить себя следующим образом.

При проверке .

Лучший способ обнаружить неисправный тормозной суппорт — это регулярно проверять тормозную систему. Технический специалист может определить ранние признаки неисправности суппорта — коррозию, скопление грязи, утечку, нежелание направляющих штифтов и т. д. — до  , они становятся серьезной проблемой. Если у суппорта уже есть проблемы, техник может заметить неравномерный износ тормозных колодок из-за того, что суппорт либо застрял в открытом, либо в закрытом положении. Многие ремонтные мастерские предлагают какую-либо форму бесплатной проверки при каждой сервисе по замене масла, когда технический специалист проверит состояние основных систем и компонентов автомобиля, включая ваши тормоза. В противном случае вам следует планировать осмотр не реже одного раза в год.

См. 21-точечный осмотр.

Поскольку ваши тормозные колодки содержат жертвенный фрикционный материал, который со временем изнашивается, вам необходимо время от времени заменять их. Срок службы тормозных колодок может сильно различаться. Поэтому важны проверки. Если вы склонны тормозить агрессивно или «ездите на тормозах», ваши тормозные колодки будут изнашиваться быстрее. То же самое, если вы много ездите по грунтовым дорогам. Состав фрикционного материала на тормозных колодках также имеет значение. Органические тормозные колодки служат не так долго, как керамические или полуметаллические колодки. Как правило, тормозные колодки могут прослужить от 60 000 км до 20 000 км, прежде чем им понадобится ремонт тормозов.

Ваш автомобиль уводит в сторону.

Один из способов выхода из строя суппорта — заклинивание, часто в результате дешевого ремонта тормозов, когда не были заменены все необходимые компоненты. Ваши тормозные колодки должны «плавать» по обеим сторонам ротора, когда вы едете. При нажатии на педаль они сжимаются; при отпускании педали они отпускают. Но если суппорт застрял, колодки могут не отсоединиться от ротора или вообще не зацепить его. В результате ваш автомобиль уводит в сторону. Он будет тянуть в направлении суппорта, который не отпустит, и отклоняться от того, который не схватится. Если вы уберете руки с руля, вы можете даже заметить, что автомобиль тянет в сторону, когда вы не тормозите (хотя это также может быть признаком купить шины, которые нуждаются в замене).

Иногда протекает тормозной суппорт. Это ненормально; на самом деле, это может быть опасно, если ваша тормозная система теряет гидравлическое давление из-за утечки. Если вы видите признаки утечки жидкости на земле прямо внутри того места, где находится шина, возможно, у вас протекает суппорт, который следует устранить как можно скорее. Не садитесь за руль автомобиля, если из суппортов или других мест вытекает тормозная жидкость. Отбуксируйте его в ремонтную мастерскую для обслуживания тормозов.

Вы слышите странные звуки.

Странные звуки, исходящие из вашего автомобиля, могут сигнализировать о ряде проблем. Тормозные колодки, например, будут скрипеть, когда стареют. Если они износились сверх своих пределов, они начнут царапать и стачивать. Необнаруженный заклинивший тормозной суппорт часто издает шум, похожий на шум изношенных тормозных колодок. Вначале может показаться, что что-то трется, когда вы отпускаете педаль тормоза. Не обращайте на это внимания, и в конечном итоге вы услышите металлический скрежет, царапанье или трущийся звук, который указывает на контакт металла с металлом в вашей тормозной системе. Менее частым явлением является звук «стук» при нажатии на педаль тормоза. Это может быть признаком того, что суппорт или скоба суппорта сломались. В таком случае не управляйте автомобилем, отбуксируйте его в ремонтную мастерскую.

Как видите, признаки неисправного тормозного суппорта могут усиливаться по мере того, как вы их не замечаете. Если пренебречь плановым техническим обслуживанием или не проводить регулярный осмотр тормозов, неисправный суппорт может остаться незамеченным. По крайней мере, пока вы не услышите забавные звуки. Игнорируйте их, и ваша тормозная система может выйти из строя. Это все равно, что знать, что яйцо тухлое, и тем не менее разбить его. Зачем рисковать запахом тухлых яиц из-за сильно поврежденного суппорта и отказавших тормозов?
