Установка подъемника своими руками: инструкция

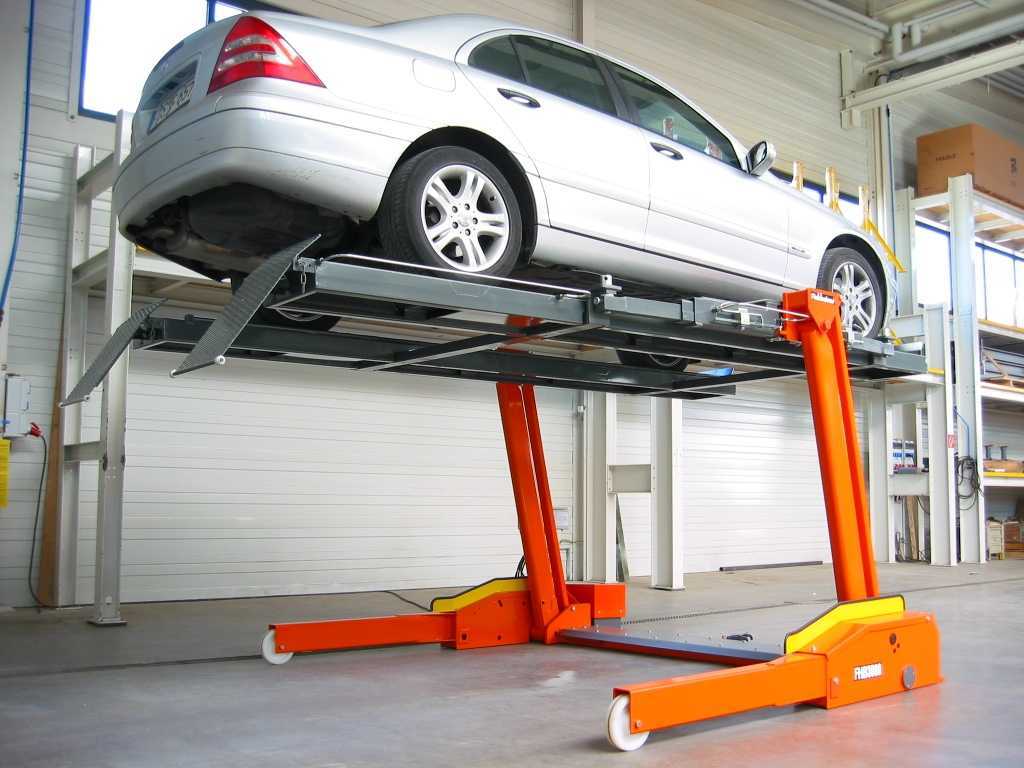

Автоподъемник – обязательный атрибут любого автосервиса. Подъемное оборудование в гараже существенно упрощает осмотр и техническое обслуживание машин. Что учитывают, если необходима самостоятельная безопасная установка подъемника, какие требования и параметры? Какие работы и в какой последовательности выполняют?

Выбор автоподъемника, расчет габаритов и нагрузок.

Сначала выбирают вид и грузоподъемность оборудования, затем конкретную модель. Для обычного гаража подходят одно- или двухстоечные электромеханические автоподъемники. Они компактны, надежны и имеют грузоподъемность, достаточную для обслуживания легковых машин.

К габаритам модели прибавляют максимальные размеры обслуживаемой техники. Расстояние между подъемником и стенами, другим установленным оборудованием должно быть не меньше 1 метра. Складывая все параметры, рассчитывают ширину, глубину и высоту участка. Минимальные значения для легковых авто – 4*5*2.3 метра.

После определения размеров участка для установки высчитывают максимальную нагрузку на фундамент. Для этого предполагаемую массу машины складывают с общей массой оборудования и делят на площадь участка. Результат умножают на резервный коэффициент 1.2. Получившуюся величину нагрузки используют для определения типа и толщины фундамента.

Если у Вас возникли вопросы по установке подъемника своими руками, мы предоставляем услуги по монтажу автоподъемника.
Обращайтесь, мы дорожим каждым заказчиком.

Высота потолков

Для некоторых видов подъемников с верхними стойками критичной оказывается высота потолков в помещении. Кроме того, при расчете габаритов нужно учитывать положение машины на платформе. Она может задеть потолок при подъеме, если высота рассчитывалась по средним значениям. Оптимальная высота — 4 метра. В крайнем случае устраивают заглубление-яму механика.

Схема расположения

Обычно четырехстоечные автомобильные подъемники размещают рядом с боковыми стенами, наискосок, под углом примерно 75 градусов, параллельно друг другу для удобного въезда и выезда.

Двухстоечные модели устанавливают в центре, когда это необходимо, выстраивая в ряды. В помещении небольших размеров для ножничных подъемников иногда монтируют ниши в полу и опускают в эти углубления, когда они не нужны, закрывая сверху. Оптимальным вариантом является размещение устройств на достаточном расстоянии от мойки и участков для окраски, лакокрасочных камер. Если в сервисе не хватает площадей, оборудование для большегрузов устанавливают на открытых площадках.

Устройство фундамента, требования

Бетонный фундамент с выбоинами, неровностями, не соответствующий расчетной нагрузке, станет причиной неравномерного распределения веса между стойками, перекоса и падения автомобиля. Обычно инструкция по установке подъемника включает в себя минимальные требования к основанию. Если бетон им не соответствует, стяжку снимают и заливают новый фундамент.

Стандартными требованиями являются минимальная толщина – от 25 см, марка бетона – от М300, обязательно армирование. Для двухстоечных моделей (нижняя синхронизация) эти параметры – 30 см, М400.
Канавное оборудование требует монтажа внутренней чаши, в которой будет передвигаться подъемник. В таком случае сначала заливают нижнюю опалубку основания, а затем боковины.
Все работы проводят в один день, чтобы не было холодных швов. Монтаж оборудования начинают после того, как полностью схватится бетон – через 28 дней после заливки. Если автомобили тяжелые, под нижние стойки прокладывают удлиненные балки, чтобы усилить основание и равномерно распределить нагрузку.

Устройство пола

Для облегчения работ и уборки заливают бетонные полы с топпингом. Еще одним вариантом покрытия является технический керамогранит. Его преимущества – прочность, легкое удаление загрязнений, морозоустойчивость.

Установка подъемника самостоятельно, как?

 Перед сборкой должны быть подведены электричество и (если нужен) пневмопривод. Как правило, в комплект поставки входит инструкция по самостоятельной установке автоподъемника, в соответствии с которой выполняют монтаж оборудования.
По общим правилам сборка проходит в несколько этапов:

•   Разметка. На полу отмечают контуры расположения основания и отверстий.
•   Сверление под анкера. Глубина крепежных отверстий должна быть на 4-5 см меньше толщины фундамента.
•  После сверления с поверхностей сдувают бетонную крошку пневмопистолетом.

Установка анкеров

Анкерные болты продевают сквозь отверстия основания и высверленные полости, а потом забивают молотком. Все гайки затягивают, используя динамометрический ключ. Работы выполняют с проверкой уровнем горизонтальных и вертикальных плоскостей.

Когда установка автомобильного подъемника своими руками завершена, его подключают к коммуникациям и проверяют. Сначала выполняют спуски-подъемы пустой платформы. Если оборудование работает плавно, без посторонних шумов и сбоев, его тестируют с переменными нагрузками. После успешных испытаний начинают работу с машинами.
Вы все выполнили в соответствии с инструкцией? Установленный подъемник прослужит долгие годы.

Самостоятельный монтаж подъемника Launch TLT-235SB

Вы решили купить двухстоечный автомобильный подъемник. Неизбежно встает вопрос: «как его смонтировать»? Конечно же, наша сервисная служба всегда рада предложить свои услуги по монтажу и настройке подъемника. Но если вы решили смонтировать подъемник самостоятельно — мы будем рады помочь вам и делом, и советом.

Автомобильные подъемники Launch достаточно просты в монтаже в первую очередь благодаря тому, что все необходимое входит в комплект поставки, включая анкеры и регулировочные пластины. Также в комплекте помимо стандартной инструкции по использованию есть подробная инструкция по монтажу. Подъемники изготовлены точно и качественно, поэтому при их монтаже нет необходимости сверлить крепежные отверстия или варить какие-либо детали.

Двухстоечный подъемник приобретен! С чего начать монтаж?

Требования к помещению

Выберите место, где будет установлен подъемник. Оно не должно быть слишком тесным, минимальные размеры площадки для установки духстоечного подъемника — 6х4 м (при работе с автомобилями среднего размерного класса). Высота помещения — не менее 3,5 м.

Во-первых, Пол помещения, где устанавливается подъемник, должен быть обязательно бетонным и хорошего качества. Нельзя устанавливать автомобильный подъемник на неплотное основание (асфальт, пустотные плиты, керамзитобетон). Если имеется чистовая отделка – нужно убедиться в том, что она подходит по допустимой нагрузке (250 кг/кв. см). Например, устанавливать двухстоечный подъемник на керамогранит можно, а на простую плитку для пола – нет.

Второе – бетон должен быть обязательно армирован в два слоя арматурной сеткой 150х150 диаметром 8-10 мм. Толщина бетонного основания – не менее 150-200 мм. Если это не выполнено, или вы не знаете какой пол в том месте где будет установлен автомобильный подъемник – лучше не рисковать и изготовить пол в этом месте заново. Да, это потребует времени и дополнительных затрат, но вы будете уверены, что ваш автоподъемник будет закреплен надежно и не подведет. Это особенно важно, если предполагается монтировать двухстоечный автомобильный подъемник с нижней синхронизацией, т.к. нагрузка на пол у такого подъемника несколько выше, чем у автоподъемника с верхней синхронизацией и значительно выше, чем у четырехстоечного или ножничного подъемника.

Общие требования к площадке для монтажа оборудования:

1. Размер площадки для монтажа 2-х стоечного подъемника должен обеспечивать свободное пространство по бокам подъемника не менее 600 мм от габаритных размеров и не менее 3000 мм по фронту от оси установки колонн подъемника. Размер по тылу должен обеспечивать свободный проход в 600 мм сзади с учетом длины обслуживаемых автомобилей.
2. Площадка для установки подъемника должна быть бетонирована. Марка бетона не менее 250 (желательно 300). Бетон должен быть армирован в два слоя арматурной сеткой с ячейкой 150х150 мм, диаметр арматуры 8-10 мм.
3. Фактическое фундаментное задание зависит от модели подъемника, формы опор стоек и размеров подъемника, однако общий формат бетонируемой области для двухстоечного подъемника грузоподъемностью до 4 тонн может быть определен следующей схемой (приведен пример для моделей Launch TLT-235/240-SB/SBA):
4. При наличии поверх бетона выравнивающей стяжки или керамической плитки толщина этой стяжки вместе с плиткой не должна превышать 50 мм. Толщина стяжки не учитывается при расчете толщины бетонного основания. Плитка и материал стяжки должны выдерживать нагрузку не менее 250 кг/см².
5. Пол должен быть выровнен таким образом, чтобы разность уровней между местами установки любых двух колонн (соседних или по диагонали) не превышала 5 мм. Высота отдельных неровностей не должна превышать 3 мм. Не допускается уклон и наличие в полу в местах установки подъемника смотровых ям, кессонов, а также инженерных коммуникаций (канализации, водопровода, силовых или сигнальных кабелей).
6. Бетон пола, выравнивающая стяжка и клеевой слой плитки должны быть хорошо просушены и иметь соответствующую выдержку (обычно не менее 16 дней, но желательно более 23 дней).

При возникновении любых вопросов эксплуатации приобретенного у нас оборудования — мы будем рады оказать техническую консультацию по бесплатной телефонной линии (при звонке с территории РФ): 8 800 700-5-789 (офис работает с понедельника по пятницу, с 10:00 до 18:30 по московскому времени), а также организовать соответствующее сервисное обслуживание.

Приведенные данные носят общий рекомендательный характер. Просим уточнять требования электропитанию соответственно документации на оборудование.

Требования к линиям электропитания и пневмолиниям

1. Необходимо обеспечить подведение линий электропитания к точкам подключения в соответствии с документацией на оборудование.
2. Прокладка кабеля должна осуществляться преимущественно по стенам или потолку. Допустима прокладка кабеля в металлической трубе в полу. В последнем случае недопустима прокладка кабеля в местах установки колонн. Длина кабеля должна быть достаточна для ввода в щит подъемника с запасом 1-1,5 м.
3. В общем случае электрическое подключение осуществляется по 5-ти проводной и 3-х проводной схеме подключения для трехфазной и однофазной сети соответственно. В обоих случаях кабель питания должен иметь жилу заземления, подключенную со стороны распределительного щита к контуру заземления.
4. Сечение кабеля должно соответствовать мощности, потребляемой электродвигателями. В общем случае достаточно кабеля с сечением 2,5 мм² на одну жилу.
5. Электросистема подъемника должна быть защищена со стороны распределительного щита автоматическим выключателем соответствующего номинала (обычно 16-25 А). Использование промежуточных розеток не желательно.

Бетон не так хорош, как требуется? Есть выход — купить двухстоечный подъемник с напольной рамой:

Напольная рама значительно снижает нагрузку на фундамент и позволит обезопасить работу в случае, если вы не уверены в качестве и составе бетона.

Третье – бетон должен быть «выдержан» и набрать требуемую прочность. Обычно при нормальной температуре и влажности и хорошем качестве бетона для этого необходимо 3-4 недели. Площадка для установки двухстоечного автомобильного подъемника должна быть горизонтальной с максимально допустимым перепадом высот не более 5 мм от стойки до стойки.

Монтаж

Все это у вас есть? Можно начинать монтаж.

Вам потребуется следующий инструмент:

• перфоратор с буром по бетону Ø20 мм;
• набор инструмента с ключами до 30 мм;
• молоток или кувалда 1-3 кг;
• рулетка с пределом измерения 5-7,5 м;
• строительный уровень.

В инструкции по монтажу есть чертеж с размерами крепежных отверстий. Например для автомобильного двухстоечного подъемника LAUNCH TLT235 и TLT240 он выглядит так:

Не стоит брать этот чертеж и размечать отверстия на полу. Во-первых точно выполнить отверстия в бетоне по разметке будет непросто! При сверлении перфоратором сверло неизбежно «уведет» в сторону. Во вторых – точно разметить отверстия на бетонном полу при значительных размерах (более трех метров) довольно трудно.

Мы рекомендуем выполнять монтаж в следующей последовательности:

1. Стойки подъемника устанавливаются вертикально в те места, где подъемник будет стоять. Если пол ровный – стойки стоят довольно уверенно (естественно на них нельзя опираться), передвигая их нужно соблюдать осторожность. Отметим, что стойки у двухстоечного подъемника разные, на одной будет закреплена гидростанция и к ней необходимо подвести электропитание. (Если монтируется двухстоечный подъемник с верхней синхронизацией — до подъема стоек нужно закрепить на них удлинители.)
2. Между стойками подъемника с нижней синхронизацией укладывается трап так, чтобы между ним и каждой стойкой оставался небольшой (1-2 мм) зазор.
3. Стойки автоподъемника выравниваются «в черновую» по вертикали и точно по направлению напротив друг друга. Для последней операции желательно использовать лазерный уровень.
4. Проверьте размеры по площадкам (3370 мм и 2610 мм).
5. Проверьте, что штуцеры или отверстия в гидроцилиндрах защищены от попадания грязи и пыли.
6. Прямо через отверстие в подошве подъемника буром 20 мм засверливаем по одному отверстию в центре задней части подошвы. Глубина отверстия должна быть на 20-30 мм больше рабочей длины анкера. При сверлении не допускайте смещения подошвы автоподъемника. Удалите пыль после сверления, получившееся отверстие нужно прочистить.
7. Забиваем в отверстие анкер. Гайка и шайбы на нем должны быть установлены заранее. Подтягиваем гайку на нем от руки. Еще раз проверяем размеры по подошвам двухстоечного подъемника и расположение стоек подъемника напротив друг друга. Если необходимо стойки можно немного повернуть вокруг забитого анкера.
8. Сверлим остальные отверстия и забиваем анкеры. Протягиваем все анкеры крест-накрест. Проверяем вертикальность стоек двухстоечного подъемника. Если необходимо – регулируем входящими в комплект регулировочными прокладками, подкладывая их под подошву. Стойки двухстоечного автомобильного подъемника с нижней синхронизацией нужно устанавливать строго вертикально, допустимо установить стойки с небольшим развалом наружу (3 — 5 мм на каждую стойку). Недопустим наклон внутрь подъемника.
9. Стойки двухстоечного автоподъемника с верхней синхронизацией устанавливаются строго вертикально. Перед окончательной затяжкой анкеров автоподъемника с верхней синхронизацией нужно закрепить верхнюю перекладину. Окончательно протягиваем анкеры динамометрическим ключом требуемым моментом.
10. Стойки установлены и закреплены, теперь на них можно опираться и навешивать оснастку.
11. Если двухстоечный подъемник имеет электрическое управление стопорами (модели LAUNCH 235-240 SBA и LAUNCH 240SCA) — устанавливаем стопорные механизмы и катушки электромагнитов.
12. Для удобства поднимаем каждую каретку автоподъемника до срабатывания стопора. Одну каретку (любую) поднимаем чуть выше (до следующего фиксированного положения).
13. Согласно схеме в инструкции заводим тросы синхронизации. Вначале следует завести трос, который закреплен на каретке, которая расположена выше. Накручиваем гайку с шайбой до выхода резьбы из гайки. Контргайку пока не устанавливаем. Затем приподняв каретку, которая располагается выше освобождаем стопор на ней и плавно опускаем каретку. Каретка должна повиснуть на тросе. Трос при этом натягивается, тем самым облегчая натяжку второго троса. Повторяем операцию для второго троса. ВАЖНО!!! Тросы ни в коем случае не должны перехлестываться или касаться элементов конструкции автоподъемника.
14. Монтируем на каретки двухстоечного подъемника лапы и стопорные механизмы. Перед монтажом следует слегка смазать оси кареток густой смазкой (Литол, ЦИАТИМ).
15. Монтируем на колонну автоподъемника гидростанцию и пульт управления (при его наличии).
16. Собираем гидросистему двухстоечного автомобильного подъемника. ВАЖНО!!! При сборке гидросистемы соблюдать чистоту и не допускать попадания в соединения грязи и пыли. Все соединения гидросистемы затягивать ДВУМЯ ключами, удерживая штуцеры от проворота. Шланг гидравлики между стойками двухстоечного подъемника не должен пересекаться с тросами синхронизации или касаться их.
17. Если монтируется двухстоечный автоподъемник LAUNCH с электрическим управлением стопорами (серии SBA и SCA) собираем электросистему управления стопорами и устанавливаем концевые выключатели. Подключаем систему к пульту управления.
18. Заполняем бак гидростанции автоподъемника требуемым количеством масла. Обычно 12 л.
19. Подключаем электропитание двухстоечного подъемника. ВАЖНО!!! Автомобильные двухстоечные  подъемники LAUNCH выпускаются в разных модификациях напряжения питания – однофазное (220 В) и трехфазное (380 В). Убедитесь, что ваша сеть соответствует требуемым параметрам. Подключение заземления для автомобильного двухстоечного подъемника является ОБЯЗАТЕЛЬНЫМ!!! Так, как подъемник механически крепится к бетонному основанию и это крепление не является изолированным использование в качестве заземления нулевого провода — недопустимо. Подключать к сети автомобильный подъемник нужно через автомат защиты. Использование промежуточных розеток – нежелательно.
20. Итак, ваш автомобильный двухстоечный подъемник LAUNCH установлен, заполнен маслом и подключен к электросети. Если подъемник питается от трехфазной сети 380 В кратковременно нажимаем на кнопку «ВВЕРХ». Если порядок фаз правильный – гидроцилиндры должны начать двигаться вверх. Если гидростанция автоподъемника работает, а подъема не происходит – нужно поменять местами любые две фазы. Естественно перед этим автоподъемник нужно обесточить. Продолжительная (более 10-15 сек) работа мотора гидростанции в неправильном направлении недопустима!
21. В двухстоечном подъемнике на 220 В правильное направление вращения мотора гидростанции установлено на заводе.
22. Нажав кнопку «ВВЕРХ» немного поднимите штоки гидроцилиндров. Отпустите кнопку и убедитесь, что цепи кареток автоподъемника лежат на роликах гидроцилиндров, ничего не перехлёстнуто, тросы синхронизации, шланги гидравлики, электропроводка не касаются друг друга. Нажмите кнопку «ВВЕРХ» и удерживайте ее пока каретки не придут в движение. Еще раз проверьте, что все в порядке. Поднимите каретки на полную высоту. Дайте подъемнику постоять с поднятыми каретками 5-10 минут. Внимательно осмотрите всю гидросистему на предмет отсутствия утечек масла. Освободите стопоры и опустите каретки автоподъемника вниз. После опускания кареток до пола удерживайте рычаг или кнопку опускания (в зависимости от конкретной модели автомобильного подъемника LAUNCH) нажатыми и потяните поочередно за цепь гидроцилиндра для того, чтобы шток гидроцилиндра опустился вниз до упора. Начинать нужно с дальнего от гидростанции гидроцилиндра. Это позволит «прокачать» гидросистему, вытолкнув из нее воздух. Повторите операцию прокачки (подъем на полную высоту и опускание гидроцилиндров до упора) несколько раз, делая паузы между шагами, чтобы исключить вспенивание масла. После прокачки опустите каретки до пола и долейте масло в бак по уровню.
23. Поднимите каретки двухстоечного подъемника на высоту 150-200 мм от пола. НЕ ОПУСКАЙТЕ каретки на стопоры. Отрегулируйте натяжение тросов синхронизации. Если тросы натянуты правильно – их можно свести между собой ощутимым усилием руки. Перетянутые тросы изнашиваются быстрее, прослабленные приводят к перекосам кареток подъемника и нечеткой работе стопоров. Также натяжкой того или иного троса регулируется синхронность работы стопоров двухстоечного подъемника. Признаком правильной регулировки тросов синхронизации является одновременный «щелчок» стопоров автоподъемника. После регулировки установите и затяните контргайки на резьбовых штоках тросов.
24. Смазывать или нет? Существует два полярных мнения нужно смазывать тросы или нет. Наше мнение – автомобильные двухстоечные подъемники LAUNCH имеют двойную защиту тросов (снизу и сверху), поэтому на тросы налипает значительно меньше грязи, а, следовательно, смазывать можно. Смазка ощутимо «продлевает жизнь» тросам, если только она не способствует сбору песка и грязи. Смазывать можно любой консистентной смазкой (Литол, «графитка», смазка для седел тягачей и т.п.), удобнее использовать смазку в аэрозольных баллонах. Конечно, существует специальная смазка для тросов, однако в продаже она встречается редко.
25. Итак – автоподъемник собран, заправлен, прокачан, отрегулирован и смазан.
26. Устанавливаем защитные резиновые накладки и крышки.
27. Если монтируется двухстоечный подъемник с нижней синхронизацией – устанавливаем защитный трап и закрепляем его.
28. Приступаем к испытаниям. Загоняем на подъемник автомобиль (желательно потяжелее и подешевле). Заводим под точки подъема лапы автоподъемника и нажимаем кнопку «ВВЕРХ» до соприкосновения опор с точками подъема. Проверяем, что лапы подъемника стоят на своих местах и приподнимаем автомобиль до начала отрыва колес. При начале подъема внимательно следим за тем, что стойки остаются на своих местах, анкеры держат, каретки идут без перекоса, звук гидростанции подъемника не меняется. Оставляем автомобиль слегка приподнятым и проверяем, что стойки стоят по уровню и закреплены надежно.  Поднимаем автомобиль на полную высоту. Вновь контролируем уровень стоек и надежность крепления. Если все хорошо – опускаем автомобиль. Проверяем момент затяжки анкеров.

Все! Монтаж закончен. Успехов и безопасной работы.

Данное описание никоим образом не подменяет инструкций по эксплуатации и монтажу, а лишь дополняет их. Также все вышесказанное не претендует на истину в последней инстанции. Мы лишь хотели поделиться накопленным опытом.

Если вам покажется все это сложным или непонятным – мы с удовольствием смонтируем купленный вами подъемник LAUNCH силами нашей сервисной службы, однако мы не можем ограничить вас в желании выполнить эту работу своими силами.

Довольно частый вопрос: сохраняется ли гарантия на автомобильный подъемник при его самостоятельном монтаже? Ответ: Если вы покупали подъемник у нас — да, сохраняется. Естественно, монтаж подъемника должен быть выполнен качественно. Также естественно, что всю работу по электрике должен делать квалифицированный электрик.

---

Подъемники Launch с нижней синхронизацией

Подъемники Launch на напольной раме

Подъемники Launch с верхней синхронизацией

Подъемники Launch с большой грузоподъемностью

Полное руководство по установке двухстоечного автомобильного подъемника для вашего магазина или гаража

Двухстоечный автомобильный подъемник — один из самых полезных предметов, которые вы можете иметь в своем домашнем гараже или ремонтной мастерской. Он есть в каждой ремонтной мастерской, и само собой разумеется, что ремонт автомобиля проще (и безопаснее) на подъемном транспортном средстве.

Для установки двухстоечного подъемника требуется профессиональная помощь. Так что, если вы только начинаете заниматься ремонтом автомобилей, одно дело использовать подъемник, а другое — установить его. Это может стоить вам немного больше, но оставьте это профессионалам.

О чем следует помнить при установке двухстоечного автоподъемника

1. Мы не можем не подчеркнуть безопасность. Используйте соответствующую одежду и защитное снаряжение.
2. Всегда привлекайте другого человека для помощи в подъеме тяжелых предметов, чтобы не напрягать спину.
3. Используйте соответствующие инструменты, указанные в этом руководстве и в руководстве, которое вы получите вместе с подъемником

Теперь, если вы хотите установить автомобильный подъемник самостоятельно, есть определенные вещи, о которых вы всегда должны помнить.

Во-первых, убедитесь, что бетон вашего пола достаточно глубокий и прочный, чтобы выдержать обе колонны. Большинство производителей говорят, что толщина бетона должна быть не менее 6-12 дюймов, а минимальное давление 3000 фунтов на квадратный дюйм.

Теперь, если у вашего бетона нет этих характеристик. Не волнуйтесь, все, что вам нужно сделать, это измерить место, где будут установлены колонны, и выкопать пару достаточно глубоких ям там, где будут стоять две колонны. Затем залейте бетоном, и вуаля, ваш пол готов. Обычно вы хотите сделать отверстия 2 фута в длину, 2 фута в ширину и 1 фут в глубину.

Как только лифт прибудет к вам, убедитесь, что у вас есть способ снять его с грузовика. Мы предлагаем арендовать вилочный погрузчик, и в зависимости от того, в каком штате и городе вы находитесь, цены будут варьироваться. Но обычно это будет где-то от 100 до 150 долларов в день для вилочного погрузчика.

Убедитесь, что тот, кто доставляет лифт, позвонит вам за 24 часа до прибытия. Так что вы можете иметь вилочный погрузчик готовым. Если по какой-либо причине вы не можете найти вилочный погрузчик, скажите дистрибьютору, чтобы он отправил автоподъемник на ближайший грузовой терминал и забрал его оттуда.

Вы также должны быть осторожны, снимая транспортировочные ленты и упаковочные материалы с подъемника. Убедитесь, что вы не уронили блок питания, который должен находиться на верхней части подъемника, когда он лежит.

ПРЕДУПРЕЖДЕНИЕ: Это руководство поможет вам установить автомобильный подъемник в вашем магазине. Тем не менее, большинство автомобильных подъемников различаются в зависимости от модели и производителя. Вы также должны следовать оригинальному руководству, прилагаемому к подъемнику. Таким образом, это может дать вам лучшее представление о спецификациях, которые для этого требуются. Если у вас есть какие-либо вопросы об установке или вы ищете установщика в вашем регионе, свяжитесь с нами.

Предметы, необходимые для установки автомобильного лифта:

• Два 10 ‘до 12’ Степенные лестницы
• .
• Перфоратор со сверлом ¾ дюйма (рекомендуется станок для колонкового бурения для резки арматуры)
• Уровень 4 фута
• Набор торцевых головок и открытых ключей, от ½ дюйма до 1-1/2 дюйма (1-1/8 дюйма). для анкеров ¾ дюйма)
• Тиски
• Торцевой ключ на 8 мм
• Динамометрический ключ
• Тефлоновая лента

После того, как вы достанете всю упаковку и пластик из колонок. Убедитесь, что вы начали вставлять и устанавливать тросы и/или цепи внутри колонн. В зависимости от того, какой подъемник вы купили и от какого производителя вы его купили. Эти спецификации всегда будут меняться, поэтому убедитесь, что вы следуете инструкциям и размещаете кабели. Это просто, и у вас не должно возникнуть особых проблем с тем, чтобы понять, как и куда вставлять кабели.

В зависимости от типа вашего подъемника рекомендуемое расстояние между местом установки подъемника и дверью отсека может быть разным. Поэтому обязательно внимательно прочитайте инструкцию и примите это во внимание. Обычно вы должны расположить подъемник примерно в 13 футах от двери. Таким образом, у вас будет достаточно места, чтобы вести машину внутри магазина, и она не будет торчать из задней двери, когда она поднята.

После того, как вы решили, где вы хотите установить две колонки. Вы должны провести линию мелом, чтобы она могла быть вашим ориентиром в том, где вы будете устанавливать две колонны, и это так просто. На этом этапе все, что вам нужно сделать, это разместить две колонки и выровнять их по линии мела. Эти колонны тяжелые, поэтому обязательно попросите помощника помочь вам.

То, как вы расположите две колонны, зависит от того, покупаете ли вы симметричный или асимметричный подъемник. У некоторых производителей, таких как Bendpak, есть обе модели. В то время как Challenger Lifts имеет свою собственную версию асимметричного подъема, называемого Версимметричным подъемом. Опять же, инструкция по эксплуатации, которая поставляется с подъемником, точно объяснит, как вы должны позиционироваться в зависимости от того, какой подъемник вы получаете. Если у вас есть какие-либо вопросы по любой из этих моделей, позвоните нам по телефону 877-29.8-7730, и мы будем более чем рады объяснить, как это работает.

Bendpak XPR-10 Bendpak XPR-10AChallenger CL-10

Установка колонн

Следуйте этой таблице, чтобы получить представление о том, как разместить колонны на полу:

Далее следует сверление . Это создаст много шума и пыли. Убедитесь, что вы носите пылезащитную маску и беруши, если вы чувствительны к этим типам элементов. У большинства техников не будет этой проблемы, но будьте уверены. Убедитесь, что у вас правильная глубина. Некоторым подъемникам требуется определенная глубина в зависимости от грузоподъемности подъемника. Используйте эту таблицу, чтобы получить лучшее представление о том, насколько глубоко вы должны сверлить.

Используя имеющиеся отверстия в опорной плите в качестве ориентира для сверления, сначала просверлите отверстия основной боковой стойки, а затем просверлите другое.

Просверлите отверстия перфоратором. Поднимайтесь вверх и вниз, пока отверстие не будет очищено, и в конце подуйте на отверстие, чтобы вы могли удалить пыль, чтобы увеличить удерживающую способность. После того, как отверстия сделаны, поместите болты в отверстия, но пока не затягивайте. Сначала постучите по болтам молотком, пока шайба не упрется в опорную пластину следующим образом:

С помощью уровня убедитесь, что колонна установлена ​​ровно и нет отвеса из стороны в сторону или отвеса спереди к фронту. Если есть, закрепите его парой подковообразных прокладок, пока колонка не будет сбалансирована. (Толщина прокладки не должна превышать 2-1/4 дюйма). После того, как вы выровняете колонну, затяните их с усилием 85 футо-фунтов. крутящего момента.

Когда вы закрепите силовую стойку, начните работать с боковой колонкой, это будет проще и эффективнее. Повторите шаги, чтобы установить вторую колонку.

После того, как вы закрепите обе колонны, вы можете перейти к установке узла верхнего желоба. Это простая процедура, и в большинстве случаев вам понадобится либо вилочный погрузчик, чтобы поднять перекладину, либо вы также можете поднять ее с помощью двух лестниц и двух человек с каждой стороны. После установки сверху обязательно затяните болты. Тогда у вас будет структура и самая сложная часть подъемника, уже настроенная. Убедитесь, что если анкерные болты ослабли во время затягивания верхней планки, затяните их снова.

Далее нам предстоит установить сам гидроблок. Несмотря на то, что гидравлический блок немного тяжелый, вы можете установить его с помощью кого-то другого. Обычно агрегат поставляется с демпфером вибрации, который необходимо разместить между гидравлическим агрегатом и колонной. После того, как вы установили гидравлический блок, вы можете заполнить его гидравлическим маслом, вам понадобится примерно четыре галлона.

Установка кабелей, линий и шлангов

Следующее, что вам нужно сделать, это установить предохранительные устройства, страховочные тросы, гидравлические линии, шланги блока питания и проложить кабели уравнителя.

В зависимости от того, какой лифт вы купили, установки для этих предметов всегда будут разными. Однако для большинства подъемников всегда необходимо прокладывать страховочные тросы через цилиндры в колоннах и через верхнюю балку подъемника. И то же самое касается гидравлических линий и шлангов силового агрегата. Поэтому, пожалуйста, прочитайте руководство по установке и следуйте советам шаг за шагом. Они точно расскажут вам, как установить каждый кабель и куда он должен идти. Поскольку вы больше не поднимаете тяжестей, это не будет так сложно; вы должны уделять пристальное внимание тому, что вы делаете. Одна ошибка, и вам, возможно, придется переделывать всю работу заново.

Установка подъемных рычагов

И последнее, но не менее важное: у вас есть подъемные рычаги. Обычно это очень простая процедура. Все, что вам нужно сделать, это установить подъемные рычаги в правильное положение и вставить штифты.

Как только они окажутся внутри и пройдут через отверстия в узле рычага. Установите стопорное кольцо в канавку шкворня подъемника на нижней стороне головки подъемника. Убедитесь, что шестерни фиксации подлокотников правильно расположены и отрегулированы, а каждый подъемный рычаг расположен в своей левой и правой конфигурации. Прежде чем приступить к эксплуатации подъемника, убедитесь, что шестерни работают нормально. Всегда помните, что вы должны время от времени осматривать шестерни, чтобы убедиться, что они находятся в правильном месте. Помните, что это та часть лифта, которая поднимает автомобили и удерживает их по нескольку часов подряд. При неправильной установке вы можете столкнуться с реальной угрозой безопасности в вашей ремонтной мастерской.

Убедитесь, что зубья зубчатого венца входят в зацепление с зубьями шестерен подлокотника. Также необходимо затянуть болты зубчатого венца. Всегда проверяйте подъемный рычаг, перемещая его слева направо, и убедитесь, что он может выдержать ваш вес, прежде чем ставить на него какие-либо автомобили.

При необходимости отрегулируйте зубчатое кольцо на рычаге. Это обеспечивает плавную работу и надежное зацепление всех четырех стопорных штифтов в сборе с зубчатым кольцом фиксатора.

Подведение итогов

Следуйте этому руководству от начала до конца и используйте руководство, прилагаемое к автомобильному подъемнику. Вы должны быть оборудованы для установки собственного лифта. Установка этого подъемника займет у вас всего пару часов, и, хотите верьте, хотите нет, это довольно просто.
