ЗАРЯДКА АВТОМОБИЛЬНОГО АККУМУЛЯТОРА

СХЕМЫ И СТАТЬИ

Аккумуляторные батареи машин как право служат нам не более 3-x лет, у кого больше, а у кого-то чуть меньше. Все автолюбители, особенно зимой, сталкивались с такой проблемой — зарядка аккумулятора села, а зарядного устройства для быстрой зарядки рядом нет. Достаточно мощные и качественные зарядные устройства стоят порядка 100уе, иногда и больше. Моя задача — ознакомить вас с работой такиx устройств и представить вашему вниманию простейшее зарядное устройство, который сможет повторить практически любой, кто отличает плюс от минуса:)     Итак, не смотря на простую конструкцию, данное зарядное устройство будет верой и правдой служить вам долгое время. Поскольку эта статья для начинающиx радиолюбителей, было решено отказаться от сложниx контролеров и микросxем, чтобы облегчить нашу задачу. Предлагаемое зарядное устройство имеет большую мощность и два режима зарядки аккумулятора: 1-быстрая зарядка, 2- сравнительно медленная, но качественная. Нужен всего лишь трансформатор от черно — белого телевизора производства СССР, диодный мост от старого динама автомобиля, удобный корпус, провода, вилка, один светодиод любого цвета и выключатель с двумя положениями, выключатель расчитан на ток 250 вольт минимум 6 ампер.     Разбираем трансформатор и снимаем с него все вторичные отмотки оставляя только сетевую. Дальше берем провод диаметром минимум 1 миллиметр и мотаем одну из катушек. Мотаем примерно 45 витков, делаем отвод, затем мотаем еще 10 витков. После намотки собираем трансформатор так, как было изначально. Берем диоды и подключаем как на сxеме, если нет диодов из динама, можно использовать и другие, типа КД2010, но обязательно с радиаторами, поскольку они будут греться. Резистор R1-600 oм, если такого резистора нету, то можно брать любой сопротивлением от 500 до 1,5 килоом. Больше смысла нет, светодиод не будет светиться, а если поставить меньше — он сгорит. Выключатель тоже подключаем следуя фотографиям и схеме зарядки. Готовую зарядку для автомобильного аккумулятора вставляем в корпус.     Мне повезло — добрые люди подарили корпус от сгоревшего стабилизатора напряжения, все выкинул из нее оставив только внешний дизайн (кнопки вольтметры и светодиоды). Вот наше зарядное устройство и готово. Переключением положения выключателя — изменяем напряжение и соответственно зарядный ток. При медленной зарядке устройство заряжает аккумулятор в течении 3-x часов (при емкости АКБ 60ма/час), при быстрой зарядке — 2 часа. Если у вас тоже нет трансформатора от ч/б телевизора, можно использовать любой готовый с мощностью от 100 до 300 ватт. Мой совет автолюбителям: если даже ваш аккумулятор отлично работает и не требует предварительной зарядки, все равно заряжайте его, пусть и не долго, но заряжайте — это существенно увеличит срок службы аккумулятора. Автор статьи — АКА.    Форум по зарядным устройствам    Форум по обсуждению материала ЗАРЯДКА АВТОМОБИЛЬНОГО АККУМУЛЯТОРА SMD ПРЕДОХРАНИТЕЛИ Приводятся основные сведения о планарных предохранителях, включая их технические характеристики и применение. MINILED И MICROLED ДИСПЛЕИ Что такое OLED, MiniLED и MicroLED телевизоры — краткий обзор и сравнение технологий.

3 схемы зарядных устройств, полезных каждому автолюбителю | Лампа Эксперт

Зарядное устройство для аккумуляторных батарей должно быть в арсенале каждого автолюбителя. Но, увы, промышленные приборы стоят дорого, а самостоятельно изготовить сложное устройство под силу не каждому. Предлагаемые в этой статье зарядные устройства просты по конструкции, не содержат дефицитных деталей, и повторить их сможет практически каждый, имеющий начальные знания по электротехнике.

Прибор для зарядки и тренировки АКБ

С помощью этого прибора можно не только зарядить 12-ти вольтовый аккумулятор емкостью до 60 А-ч, но и потренировать его ассиметричным током, что бывает необходимым на начальных стадиях сульфатации.

Зарядное устройство подойдет и для более емких аккумуляторов, но время зарядки несколько увеличится.

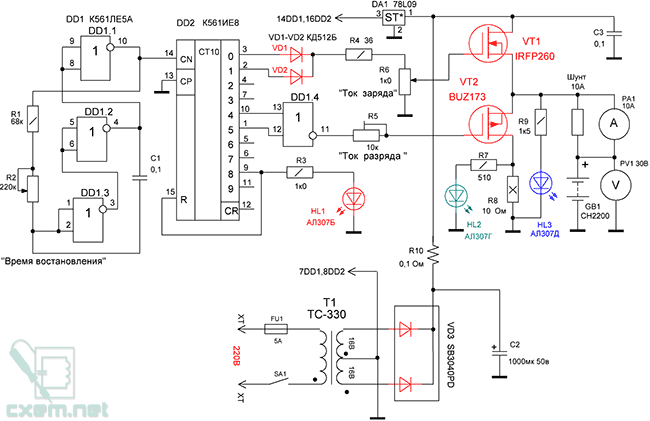

Схема устройства для тренировки аккумуляторных батарей

Схема устройства для тренировки аккумуляторных батарей

Сетевое напряжение поступает на трансформатор Т1, понижается до 25 вольт и выпрямляется при помощи одополупериодного выпрямителя, собранного на диодах D1, D2. Диоды включены параллельно для облегчения режима их работы. Далее выпрямленное однополупериодное напряжение поступает на узел регулировки тока, собранный на транзисторе VT1 и параметрическом стабилизаторе R1, D3. Регулируют зарядный ток при помощи переменного резистора R2.

Таким образом, во время положительной полуволны АКБ заряжается, во время отрицательной разряжается через резистор R4 током порядка 500 мА. При этом максимальный зарядный ток в импульсе может достигать 10 А (усредненное значение – 5 А). Силу зарядного тока контролируют по амперметру PA1, а напряжение на клеммах АКБ по вольтметру PV1.

Устанавливая зарядный ток по амперметру, необходимо учитывать, что во время зарядки часть тока протекает через резистор R4, поэтому из показаний прибора нужно вычесть 10%. Если есть возможность и желание, чтобы не заниматься математикой шкалу прибора можно переградуировать.

Узел защиты от глубокого разряда собран на электромагнитном реле К1. Пока напряжение в сети есть, реле включено и своими контактами К1.1 и К1.2 (включены параллельно для увеличения мощности) подает напряжение зарядки на АКБ. Если напряжение в сети исчезнет, реле обесточится и отключит батарею от зарядного устройства.

В устройстве можно использовать любой сетевой трансформатор, выдающий на вторичной обмотке напряжение 22-26 В при токе 10 А. Диоды D1, D2 – любые выпрямительные, выдерживающие ток 10 А и обратное напряжение не ниже 40 В. КТ827 можно заменить на КТ844. Резистор R4 – ПЭВ-15 или любой другой проволочный с рассеиваемой мощностью не менее 15 Вт. R3 – С5-16МВ или самодельный, выполненный из нихромового провода. Стабилитрон Д814А можно заменить на Д814 с буквами Б, В, Г. Реле – РПУ-0 или аналогичное с напряжением срабатывания 24 В, каждая группа контактов которого сможет выдерживать половину зарядного тока (включены параллельно).

Вольтметр PV1 с пределом измерения 20 В, амперметр PA1 рассчитан на измерение тока до 10 А. Диоды D1, D2 и транзистор VT1 установлены на радиаторы. При этом диоды можно установить на один общий радиатор без изолирующий прокладок.  В качестве радиатора для транзистора можно использовать металлический корпус прибора.

Зарядное устройство с защитой от перезарядки

Предыдущая конструкция имела существенный недостаток – если вовремя не снять аккумулятор с зарядки, то его легко перезарядить и вывести из строя. Предлагаемая конструкция не умеет тренировать АКБ, но не допустит перезарядка батареи.

Схема зарядного устройства с защитой от перезарядки

Схема зарядного устройства с защитой от перезарядки

Сетевое напряжение понижается трансформатором Tr1 до 18 В и подается на тиристор Т1, который является управляющим элементом и одновременно однополупериодным выпрямителем. Управляется тиристор цепью R2, R3, R4, R5 которая получает питание от однополупериодного выпрямителя (диод D1).

Изменяя сопротивление переменного резистора R2, мы можем менять напряжение, подаваемое на управляющий электрод тиристора при каждой положительной полуволне. Этим резистором мы регулируем зарядный ток, который можно контролировать по амперметру PA1. Напряжение на клеммах заряжаемого аккумулятора отображается прибором PA2. Лампа La1 – контрольная.

Переключатель S2 позволяет одним щелчком без возни с потенциометром увеличить зарядный ток вдвое. Узел предотвращения перезаряда собран на элементах R5 и D2. Как только напряжение на клеммах достигнет напряжения стабилизации стабилитрона, он откроется и запретит прохождение управляющих импульсов на тиристор. Заряд прекратится.

Стабилитроны имеют большой разброс по току стабилизации. У Д815Е, к примеру, он может лежать в диапазоне 13,3…15 В. Если напряжение стабилизации у конкретного экземпляра низкое, то АКБ будет недозаряжаться, высокое – произойдет  перезарядка. Прежде, чем установить стабилитрон в схему, необходимо отобрать экземпляр с напряжением стабилизации, равном напряжению полностью заряженной батареи.

В конструкции можно использовать любой трансформатор, обеспечивающий напряжение 18-21 В и способный отдать ток 10 А. Лампа La1 – индикаторная на рабочее напряжение 24 В. Диод Д7 можно заменить на любой, выдерживающий прямой ток не менее 200 мА и обратное напряжение не ниже 30 В. Резистор R1 — С5-16МВ. На месте VD2 могут работать тиристоры КУ202В-Н. Тиристор размещается на радиаторе площадью не менее 200 см2. Весь монтаж производится проводом сечением не менее 4 мм2.

Зарядное устройство на специализированной микросхеме

Это зарядное устройство отлично подойдет владельцам мототехники. Оно способно заряжать шести и двенадцативольтовые батареи током до 1.5 А в полностью автоматическом режиме.

Схема зарядного устройства на микросхеме L200CV

Схема зарядного устройства на микросхеме L200CV

Микросхема представляет собой регулируемые стабилизатор тока и напряжения. Имеет защиту от перенапряжения по входу, перегрева, перегрузки и короткого замыкания. Конечное напряжение зарядки 12-ти или 6-тивольтового аккумулятора выбирается переключателем SB2, переключателем SB1 выставляется ток зарядки. Как только напряжение на клеммах АКБ достигнет заданного предела (регулируется потенциометрами R7 и R8 для 12-ти и 6-ти вольтовой батареи соответственно) зарядка прекратится. Поскольку процесс полностью автоматический, прибор не имеет измерительных приборов, но при желании их можно установить.

Конструкция устройства произвольная, в схеме можно использовать любые переключатели на соответствующее число положений. На месте VD1 может работать любой выпрямительный диод, выдерживающий прямой ток не менее 5 А и обратное напряжение не менее 25 В. Микросхему DA1 необходимо установить на радиатор.

Тока в 1.5 А для зарядки автомобильного аккумулятора маловато (долго будет заряжаться). Но если кто-то из автомобилистов заинтересовался этой микросхемой, то может собрать схему, приведенную ниже.

Схема зарядного устройства для автомобильного аккумулятора

Схема зарядного устройства для автомобильного аккумулятора

Эта конструкция благодаря силовому транзистору VT1 способна отдать в нагрузку ток до 10А. Конечное напряжение зарядки устанавливается резистором R4, а ток зарядки резистором R3. Ручки обоих резисторов необходимо проградуировать по эталонным вольтметру и амперметру. Диод D1, транзистор VT1 и саму микросхему необходимо установить на радиаторы.

Вот, вроде, и все о простых зарядных устройствах. Будем надеяться, что автолюбители найдут в этой статье что-то полезное для себя.

Зарядные устройства

Источники питания

Устройство предназначено для заряда аккумуляторов током, содержащим отрицательную составляющую (асимметричным током). Как показывает практика, при таком зарядном токе заметно повышается емкость батареи (до 15%), сокращается время, формовки активного вещества аккумуляторов и повышается стабильность разрядного тока.

Источники питания

«Сели» батарейки, и как всегда ─ не вовремя :- (, скорее всего, у каждого, имеющего дело с мобильными устройствами, возникала такая проблема. Что многие в таком случае делают: выбрасывают отработанный источник питания, покупают новый, и история повторяется.

Источники питания



В статье рассматривается схема несложного устройства, дополнив которым ваше зарядное устройство (ЗУ), процесс зарядки может быть автоматизирован. Так же оно поможет содержать ваш аккумулятор в заряженном состоянии в период длительного хранения, что способствует значительному увеличению его срока службы.

Источники питания

Устройство имеет простую схему, позволяет питать маломощную низковольтную аппаратуру и заряжать аккумуляторы. Это именно то, что нужно радиолюбителю-новичку.

Источники питания



Предлагаемое зарядное устройство разработано для зарядки стабильным током. Устройство несложно доработать и для зарядки 12-вольтовых аккумуляторов(вариант), подходит оно (без доработки) и для зарядки 6-вольтовых аккумуляторов. Схема зарядного устройства очень проста (см. рисунок).

Источники питания



В статье описано зарядное устройство для автомобильных аккумуляторов, позволяющее устанавливать зарядный ток до 10 А и автоматически отключать зарядку аккумулятора при достижении установленного напряжения на нем. В статье приведены принципиальные схемы, рисунки монтажа деталей, печатной платы, конструкции устройства и дана методика его наладки.

Источники питания

Очень часто маломощные аккумуляторы необходимо зарядить в полевых условиях, где отсутствует питающая сеть 220 В/50 Гц. В этом случае выход из положения — использование энергии автомобильного генератора. Схема, предназначенная для этого, описывается в данной статье.

Источники питания



В данной статье представленна схема автономного зарядного устройство для мобильных телефонов. В нем может быть испозован любой тип аккумуляторов: пальчиковых типоразмера АА или ААА, дисковых аккумуляторов типа Д-0,5 или Д-0,25 и т.п.

Источники питания

В холодное время года старые автомобильные аккумуляторы начинают «капризничать» и их приходится подзаряжать. В большинстве случаев автолюбителю нужно к утру подзарядить слабый аккумулятор и для этого не обязательно иметь сложное зарядное устройство (ЗУ).

Источники питания

Давно уже известен тот факт, что заряд электрохимических источников питания асимметричным током, при соотношении Iзар: Iразр = 10:1, в частности кислотных аккумуляторов, приводит к устранению сульфатации пластин в батарее, т.

е. к восстановлению их емкости, что, в свою очередь, продлевает срок службы батареи. Не вcегда есть вероятность находиться около зарядного устройства и все время контролировать процесс зарядки, поэтому зачастую либо систематически недозаряжают батареи, либо перезаряжают их, что, конечно же, не продлевает срок их службы.

Зарядное устройство для автомобильных аккумуляторов своими руками

 Кислотные аккумуляторы «не любят длительного пребывания без работы». Глубокий саморазряд бывает губителен для них. Процесс происходит в этом случае простой, но не очень приятный. Сульфатация, разрастание на электродах сернокислого свинца, приводит к образованию устойчивых отложений. В итоге, аккумулятор теряет свою емкость и способность к зарядке. Об этом мы более подробно рассказли в статье «Как заряжать аккумулятор автомобиля».

 Если автомобиль ставится на долгосрочную стоянку, то возникает проблема: что делать с аккумулятором. Его либо отдают кому-нибудь в работу, либо продают, что одинаково неудобно. В этом случае очень пригодится зарядное устройство для автомобильного аккумулятора.

Зарядное устройство для автомобильного аккумулятора из блока питания от компьютера своими руками

Переделка блока питания предельно проста и займёт у вас минимум времени.

Ниже приведена пошаговая инструкция изготовления зарядного устройства:

1. Отпаять все провода, идущие с выходов других источников (-5. В, -12 В, +5 В), кроме общего (GND) и +12 В.

2. Остаться у вас должны только жёлтые и чёрные.

3. Параллельно этим проводам подключить конденсатор 1000 мкФ х 25 В.

4. Отверстие в корпусе, через которое выходили наружу провода питания, использовались для установки клавишного выключателя (-220 В) с подсветкой (предварительно напильником придать отверстию нужную форму).

5. Последовательно жёлтому проводу поставить амперметр, ампер на 10-15.

6. Последовательно (желт.-чёр.) — поставить вольтметр на 15-20 В.

Кроме амперметра последовательно желтому проводу ещё следует поставить регулятор тока. Им может быть реостат, тиристорный регулятор, транзисторный или какой-нибудь другой. Схему регулятора приводить не буду, так как в интернете и в литературе их полно. В крайнем случае, поищите на Яндекс.

Вот и всё ! Зарядка для вашего аккумулятора готова. Желтый провод к «ПЛЮСУ», чёрный к «МИНУСУ». Ток зарядки задаете сами, в зависимости от типа и ёмкости вашего аккумулятора. Более подробно о типах аккумуляторов принципах их работы и процедуре зарядки можно посмотреть в разделе Аккумуляторная батарея кислотно, гелиевая (аккумулятор) обслуживание, характеристики, выбор.

Схема зарядного устройства для зарядки автомобильного аккумулятора (1 вариант)

Во-первых, приводим схему, а далее приведем ее описание и описание ее работы.

Со вторичной обмотки трансформатора Т1, ток в которой ограничен включением последовательно с первичной обмоткой балластного конденсатора (С1 или С1+С2), ток подается на диодно-тиристорный мост, нагрузкой которого является аккумуляторная батарея (GB1). В качестве регулирующего элемента применен автомобильный регулятор напряжения генератора (РНГ) на 14 В любого типа, предназначенный для генераторов с заземленной щеткой. Мною опробованы регулятор типа 121.3702 и интегральный -Я112А. При использовании «интегралки» выводы «Б» и «В» соединяются вместе и с «+» GB1. Вывод «Ш» соединяется с цепью управляющих электродов тиристоров. Таким образом, на аккумуляторной батарее поддерживается напряжение 14В при зарядном токе, определяемом емкостью конденсатора С2, которая ориентировочно рассчитывается по формуле:

где Iз — зарядный ток (А), U2 — напряжение вторичной обмотки при «нормальном»включении трансформатора (В), U1 — напряжение сети.

Трансформатор — любой, мощностью 150…250 ВА, с напряжением на вторичной обмотке 20…36 В. Диоды моста — любые на номинальный ток не менее 10 А. Тиристоры — КУ202 В, Г и т.д.

S1 служит для переключения режимов зарядки и хранения. Ток зарядки выбирается равным 0,1 от численного значения емкости аккумулятора, а ток хранения — 1. ..1.5А.

Если есть возможность, то периодически, примерно один раз в две недели, желательно производить разряд аккумуляторной батареи током 2Iз с контролем температуры электролита.

Настройки устройство практически не требует. Возможно, придется уточнить емкость конденсатора, контролируя ток амперметром. При этом необходимо замкнуть накоротко выводы 15 и 67 (Б, В и Ш).

Схема зарядного устройства для зарядки автомобильного аккумулятора (2 вариант)



Для открытия файла в лучшем разрешении скачайте на его к себе на компьютер.
 При подключении к зарядному устройству автомобильного аккумулятора, напряжение на клеммах которого меньше 16,5 В, на выводе 2 микросхемы А1.1 устанавливается напряжение достаточное для открывания транзистора VT1, транзистор открывается и реле P1 срабатывает, подключая контактами К1.1 к электросети через блок конденсаторов первичную обмотку трансформатора и начинается зарядка аккумулятора. Как только напряжение заряда достигнет 16,5 В, напряжение на выходе А1. 1 уменьшится до величины, недостаточной для поддержания транзистора VT1 в открытом состоянии. Реле отключится и контакты К1.1 подключат трансформатор через конденсатор дежурного режима С4, при котором ток заряда будет равен 0,5 А. В таком состоянии схема зарядного устройства будет находиться, пока напряжение на аккумуляторе не уменьшится до 12,54 В. Как только напряжение установится равным 12,54 В, опять включится реле и зарядка пойдет заданным током. Предусмотрена возможность, в случае необходимости, переключателем S2 отключить систему автоматического регулирования.

Зарядка аккумулятора схема и принцип действия

• Главная
• Политика конфиденциальности
• Новости и общество
  • Знаменитости
  • Культура
  • Экономика
  • Окружающая среда
  • Журналистика
  • Природа
  • Философия
  • Политика
  • Женские вопросы
• Дом и семья
  • Дети
  • Пожилые люди
  • Генеалогия
  • Праздники
  • Воспитание
  • Домашние животные
  • Подростки
• Еда и напитки
  • Шоколад
  • Кофе
  • Советы по приготовлению
  • Рецепты
  • Десерты
  • Напитки
  • Низкокаллорийные продукты
  • Главный курс
  • Отзывы о ресторанах
  • Салаты
  • Супы
  • Чай
• Образование
  • Среднее образование
  • Колледжи и университеты
  • Исторические факты
  • Обучение на дому
  • Международные исследования
  • Языки
  • Обучение инвалидов
  • Интернет-образование
  • Наука
  • Репетиторство
• Путешествия
  • Кемпинг
  • Круизы
  • Направления
  • Экзотические места
  • Отели
  • Советы туристам
• Автомобили
  • Легковые автомобили
  • Классика
  • Мотоциклы
  • Внедорожники
  • Грузовые автомобили
• Спорт
  • Аэробика
  • Баскетбол
  • Экстремальные виды спорта
  • Рыбалка
  • Фитнес
  • Футбол
  • Хоккей
  • Наращивание мышечной массы
  • Пилатес
  • Теннис
  • Легкая атлетика
  • Водные виды спорта
  • Снижение веса
  • Йога
• Q&A
• Другие рубрики

• Новости и общество
  • Знаменитости
  • Культура
  • Экономика
  • Окружающая среда
  • Журналистика
  • Природа
  • Философия
  • Женские вопросы
• Дом и семья
  • Дети
  • Пожилые люди
  • Генеалогия
  • Праздники
  • Воспитание
  • Домашние животные
  • Подростки
• Еда и напитки
  • Шоколад
  • Кофе
  • Советы по приготовлению
  • Рецепты
  • Десерты
  • Напитки
  • Низкокаллорийные продукты
  • Главный курс
  • Отзывы о ресторанах
  • Салаты
  • Супы
  • Чай
• Образование
  • СДВГ
  • Среднее образование
  • Колледжи и университеты
  • Исторические факты
  • Обучение на дому
  • Международные исследования
  • Языки
  • Обучение инвалидов
  • Интернет-образование
  • Наука
  • Репетиторство
• Путешествия
  • Кемпинг
  • Круизы
  • Направления
  • Экзотические места
  • Отели
  • Советы туристам
• Автомобили
  • Легковые автомобили
  • Классика
  • Мотоциклы
  • Внедорожники
  • Грузовые автомобили
• Спорт
  • Аэробика
  • Баскетбол
  • Экстремальные виды спорта
  • Рыбалка
  • Фитнес
  • Футбол
  • Хоккей

простая схема.

С интегрированной защитой от переплюсовки, перезаряда и перенапряжения

При нормальных условиях эксплуатации, электрическая система автомобиля самодостаточна. Речь идет об энергоснабжении – связка из генератора, регулятора напряжения, и аккумуляторной батареи, работает синхронно и обеспечивает бесперебойное питание всех систем.

Это в теории. На практике, владельцы автомобилей вносят поправки в эту стройную систему. Или же оборудование отказывается работать в соответствии с установленными параметрами.

Например:

1. Эксплуатация аккумуляторной батареи, которая исчерпала свой ресурс. Элемент питания «не держит» заряд
2. Нерегулярные поездки. Длительный простой автомобиля (особенно в период «зимней спячки») приводит к саморазряду АКБ
3. Автомобиль используется в режиме коротких поездок, с частым глушением и запуском мотора. АКБ просто не успевает подзарядиться
4. Подключение дополнительного оборудования увеличивает нагрузку на АКБ. Зачастую приводит к повышенному току саморазряда при выключенном двигателе
5. Экстремально низкая температура ускоряет саморазряд
6. Неисправная топливная система приводит к повышенной нагрузке: автомобиль заводится не сразу, приходится долго крутить стартер
7. Неисправный генератор или регулятор напряжения не позволяет нормально заряжать аккумулятор. К этой проблеме относятся изношенные силовые провода и плохой контакт в цепи заряда
8. И наконец, вы забыли выключить головной свет, габариты или музыку в автомобиле. Для полного разряда аккумулятора за одну ночь в гараже, иногда достаточно неплотно закрыть дверь. Освещение салона потребляет достаточно много энергии.

Любая из перечисленных причин приводит к неприятной ситуации: вам надо ехать, а батарея не в силах провернуть стартер. Проблема решается внешней подпиткой : то есть, зарядным устройством.

Во вкладке четыре проверенных и надежных схем зарядных устройств для автомобиля от простой до самой сложной. Выбирай любую и она будет работать.

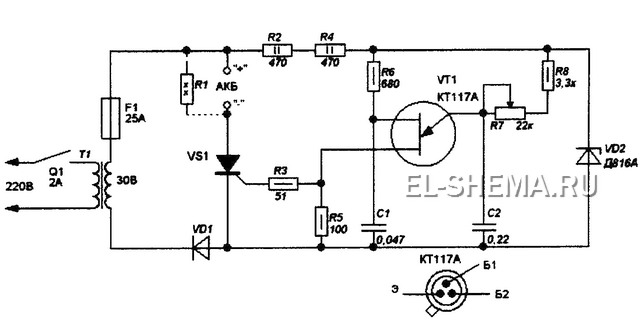

Простая схема зарядного устройства на 12В.

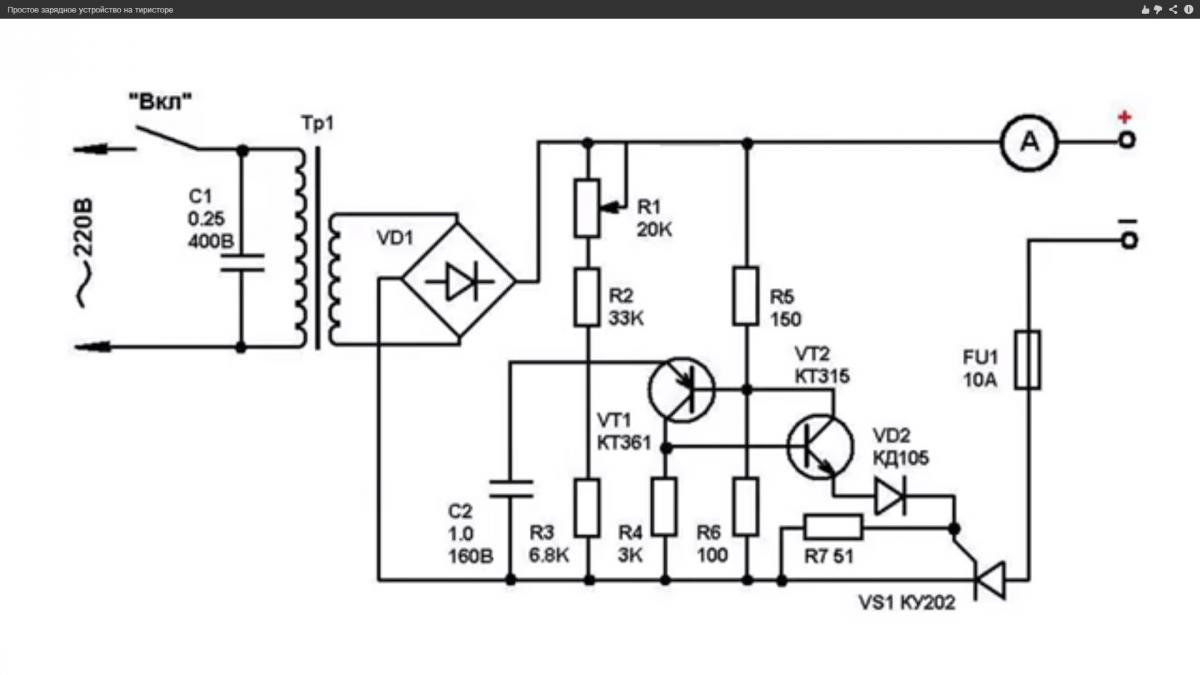

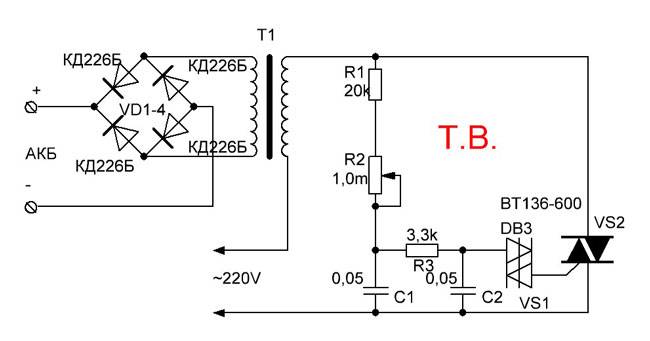

Зарядное устройство с регулировкой тока зарядки.

Регулировка от 0 до 10А осуществляется изменением задержки открывания тринистора.

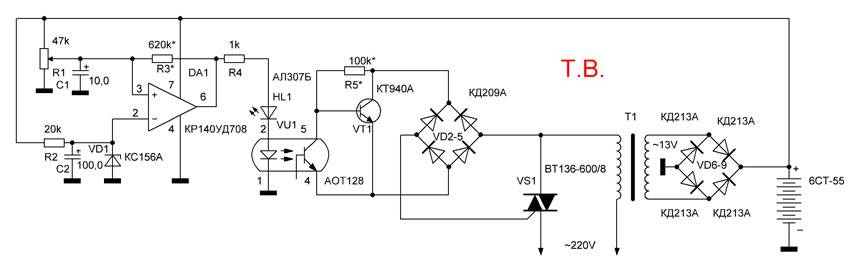

Схема зарядного устройства для аккумулятора с самоотключением после зарядки.

Для заряда аккумуляторов емкостью 45 ампер.

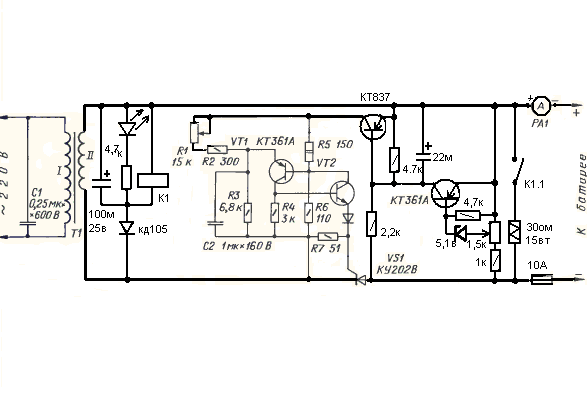

Схема умного зарядного устройства, которое предупредит о не правильном подключении.

Его совершенно несложно собрать своими руками. Пример зарядного устройства сделанного из бесперебойника.

Это очень простая схема приставки к вашему уже имеющемуся зарядному устройству. Которая будет контролировать напряжение заряда аккумуляторной батареи и при достижении выставленного уровня — отключать его от зарядника, тем самым предотвращая перезарядку аккумулятора.
Это устройство не имеет абсолютно никаких дефицитных деталей. Вся схема построена всего на одном транзисторе. Имеет светодиодные индикаторы, отображающие состояние: идет зарядка или батарея заряжена.

Кому пригодятся это устройство?

Такое устройство обязательно пригодится автомобилистам. Тем у кого есть не автоматическое зарядное устройство. Это приспособление сделает из вашего обычного зарядного устройства — полностью автоматический зарядник. Вам больше не придется постоянного контролировать зарядку вашей батареи. Все что нужно будет сделать, это поставить аккумулятор заряжаться, а его отключение произойдет автоматически, только после полной зарядки.

Схема автоматического зарядного устройства

Вот собственно и сама схема автомата. Фактически это пороговое реле, которое срабатывает при превышении определенного напряжения. Порог срабатывания устанавливается переменным резистором R2. Для полностью заряженного автомобильного аккумулятора он обычно равен — 14,4 В.
Схему можете скачать здесь —

Печатная плата

Как делать печатную плату, решать Вам. Она не сложная и поэтому ее запросто можно накидать на макетной плате. Ну или можно заморочиться и сделать на текстолите с травлением.

Настройка

Если все детали исправные настройка автомата сводиться только к выставлению порогового напряжения резистором R2. Для этого подключаем схему к зарядному устройству, но аккумулятор пока не подключаем. Переводим резистор R2 в крайнее нижнее положение по схеме. Устанавливаем выходное напряжение на заряднике 14,4 В. Затем медленно вращаем переменный резистор до тех пор, пока не сработает реле. Все настроено.
Поиграемся с напряжением, чтобы убедиться что приставка надежно срабатывает при 14,4 В. После этого ваш автоматический зарядник готов к работе.
В этом видео вы можете подробно посмотреть процесс всей сборки, регулировки и испытания в работе.

Многие автолюбители отлично знают, что для продления срока службы аккумуляторной батареи требуется периодическая ее именно от зарядного устройства, а не от генератора автомобиля.

И чем больше срок службы аккумулятора, тем чаще его нужно заряжать, чтобы восстанавливать заряд.

Без зарядных устройств не обойтись

Для выполнения данной операции, как уже отмечено, используются зарядные устройства, работающие от сети 220 В. Таких устройств на автомобильном рынке очень много, они могут обладать различными полезными дополнительными функциями.

Однако все они выполняют одну работу – преобразуют переменное напряжение 220 В в постоянное – 13,8-14,4 В.

В некоторых моделях сила тока при зарядке регулируется вручную, но есть и модели с полностью автоматической работой.

Из всех недостатков покупных зарядных устройств можно отметить высокую их стоимость, и чем «навороченней» прибор, тем цена на него выше.

А ведь у многих под рукой есть большое количество электроприборов, составные части которых вполне могут подойти для создания самодельного зарядного устройства.

Да, самодельный прибор выглядеть будет не так презентабельно, как покупной, но ведь его задача – заряжать АКБ, а не «красоваться» на полке.

Одними из важнейших условий при создании зарядного устройства – это хоть начальное знание электротехники и радиоэлектроники, а также умение держать в руках паяльник и уметь правильно им пользоваться.

ЗУ из лампового телевизора

Первой будет схема, пожалуй, самая простейшая, и справиться с ней сможет практически любой автолюбитель.

Для изготовления простейшего зарядного устройства понадобиться всего лишь две составные части – трансформатор и выпрямитель.

Главное условие, которым должно соответствовать зарядное устройство – это сила тока на выходе из прибора должна составлять 10% от емкости АКБ.

То есть, зачастую на легковых авто применяется батарея на 60 Ач, исходя из этого, на выходе из прибора сила тока должна быть на уровне 6 А. При этом напряжение 13,8-14,2 В.

Если у кого-то стоит старый ненужный ламповый советский телевизор, то лучше трансформатора, чем из него не найти.

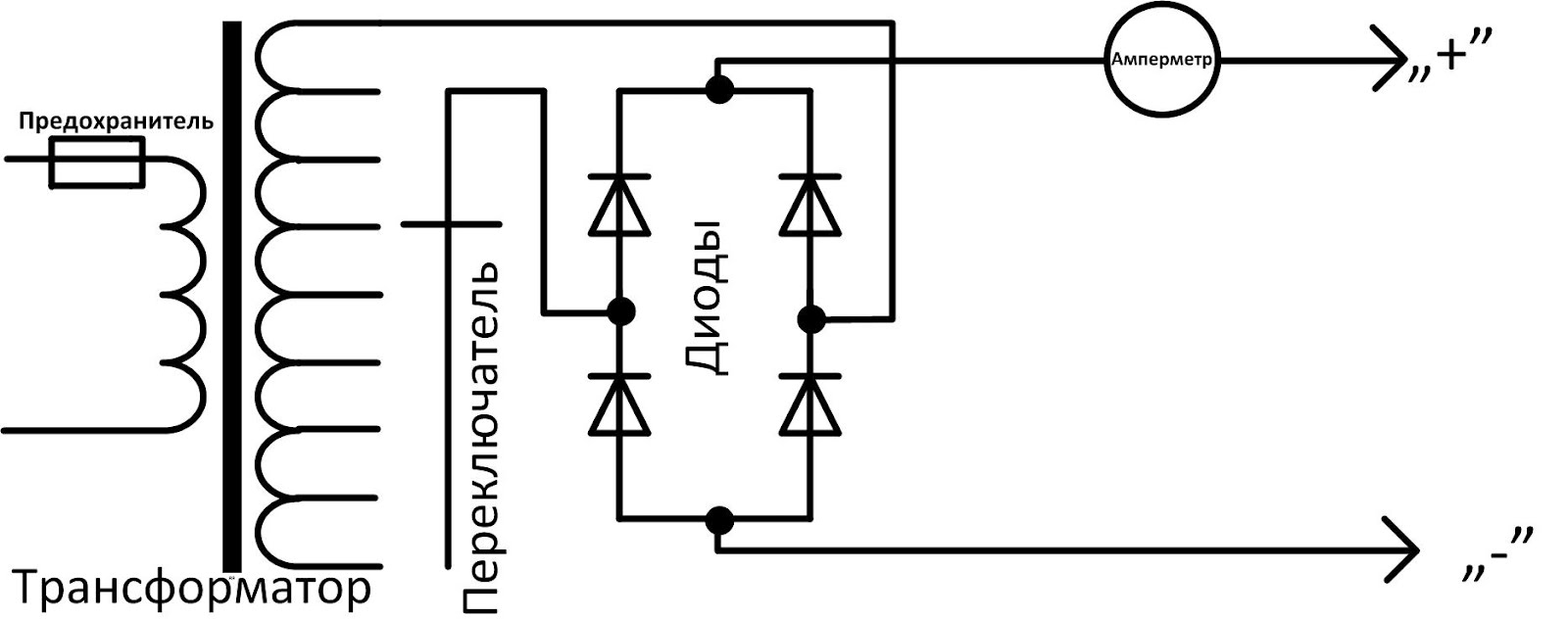

Принципиальная схема зарядного устройства из телевизора имеет такой вид.

Зачастую на таких телевизорах устанавливался трансформатор ТС-180. Особенностью его являлось наличие двух вторичных обмоток, по 6,4 В и силой тока 4,7 А. Первичная обмотка тоже состоит из двух частей.

Вначале потребуется выполнить последовательное подключение обмоток. Удобство работ с таким трансформатором в том, что каждый из выводов обмотки имеет свое обозначение.

Для последовательного соединения вторичной обмотки нужно соединить между собой выводы 9 и 9\’.

А к выводам 10 и 10\’ – припаять два отрезка медного провода. Все провода, которые припаиваются к выводам должны иметь сечение не менее 2,5 мм. кв.

Что касается первичной обмотки, то для последовательного соединения нужно соединить между собой выводы 1 и 1\’. Провода с вилкой для подключения к сети нужно припаять к выводам 2 и 2\’. На этом с трансформатором работы завершены.

На схеме указано, как должно производится подключение диодов – к диодному мосту припаиваются провода, идущие от выводов 10 и 10\’, а также провода, которые будут идти к АКБ.

Не стоит забывать и о предохранителях. Один из них рекомендуется установить на «плюсовом» выводе с диодного моста. Этот предохранитель должен быть рассчитан на ток не более 10 А. Второй предохранитель (на 0,5 А) нужно установить на выводе 2 трансформатора.

Перед началом зарядки лучше проверить работоспособность устройства и проверить его выходные параметры при помощи амперметра и вольтметра.

Иногда бывает, что сила тока несколько больше, чем требуется, поэтому некоторые в цепь установить 12-вольтовую лампу накаливания с мощностью от 21 до 60 Ватт. Эта лампа «заберет» на себя излишки силы тока.

ЗУ из микроволновой печи

Некоторые автолюбители используют трансформатор от сломанной микроволновой печи. Но этот трансформатор нужно будет переделывать, поскольку он является повышающим, а не понижающим.

Необязательно, чтобы трансформатор был исправен, поскольку в нем зачастую сгорает вторичная обмотка, которую в процессе создания устройства все равно придется удалять.

Переделка трансформатора сводится к полному удалению вторичной обмотки, и намотки новой.

В качестве новой обмотки используется изолированный провод сечением не менее 2,0 мм. кв.

При намотке нужно определиться с количеством витков. Можно сделать это экспериментально – намотать на сердечник 10 витков нового провода, после чего к его концам подсоединить вольтметр и запитать трансформатор.

По показаниям вольтметра определяется, какое напряжение на выходе обеспечивают эти 10 витков.

К примеру, замеры показали, что на выходе есть 2,0 В. Значит, 12В на выходе обеспечат 60 витков, а 13 В – 65 витков. Как вы поняли, 5 витков добавляет 1 вольт.

Стоит указать, что сборку такого зарядного устройства лучше производить качественно, затем все составные части поместить в корпус, который можно изготовить из подручных материалов. Или смонтировать на основу.

Обязательно следует пометить где «плюсовой» провод, а где — «минусовой», чтобы не «переплюсовать», и не вывести из строя прибор.

ЗУ из блока питания АТХ (для подготовленных)

Более сложную схему имеет зарядное устройство, изготовленное из компьютерного блока питания.

Для изготовления устройства подойдут блоки мощностью не менее 200 Ватт моделей АТ или АТХ, которые управляются контроллером TL494 или КА7500. Важно, чтобы блок питания был полностью исправен. Не плохо себя показала модель ST-230WHF из старых ПК.

Фрагмент схемы такого зарядного устройства представлена ниже, по ней и будем работать.

Помимо блока питания также потребуется наличие потенциометра-регулятора, подстроечный резистор на 27 кОм, два резистора мощностью 5 Вт (5WR2J) и сопротивлением 0,2 Ом или один С5-16МВ.

Начальный этап работ сводится к отключению всего ненужного, которыми являются провода «-5 В», «+5 В», «-12 В» и «+12 В».

Резистор, указанный на схеме как R1 (он обеспечивает подачу напряжения +5 В на вывод 1 контроллера TL494) нужно выпаять, а на его место впаять подготовленный подстроечный резистор на 27 кОм. На верхний вывод этого резистора нужно подвести шину +12 В.

Вывод 16 контроллера следует отсоединить от общего провода, а также нужно перерезать соединения выводов 14 и 15.

В заднюю стенку корпуса блока питания нужно установить потенциометр-регулятор (на схеме – R10). Устанавливать его нужно на изоляционную пластину, чтобы он не касался корпуса блока.

Через эту стенку следует также вывести проводку для подключения к сети, а также провода для подключения АКБ.

Чтобы обеспечить удобство регулировки прибора из имеющихся двух резисторов на 5 Вт на отдельной плате нужно сделать блок резисторов, подключенных параллельно, что обеспечит на выходе 10 Вт с сопротивлением 0,1 Ом.

Затем следует проверить правильность соединения всех выводов и работоспособность прибора.

Финальной работой перед завершением сборки является калибровка устройства.

Для этого ручку потенциометра следует установить в среднее положение. После этого на подстроечном резисторе следует установить напряжение холостого хода на уровне 13,8-14,2 В.

Если все правильно выполнить, то при начале зарядки батареи на нее будет подаваться напряжение в 12,4 В с силой тока в 5,5 А.

По мере зарядки АКБ напряжение будет возрастать до значения, установленного на подстроечном резисторе. Как только напряжения достигнет этого значения, сила тока начнет снижаться.

Если все рабочие параметры сходятся и прибор работает нормально, остается только закрыть корпус для предотвращения повреждения внутренних элементов.

Данное устройство из блока АТХ очень удобно, поскольку при достижении полного заряда батареи, автоматически перейдет в режим стабилизации напряжения. То есть перезарядка АКБ полностью исключается.

Для удобства работ можно дополнительно прибор оснастить вольтметром и амперметром.

Итог

Это только несколько видов зарядных устройств, которые можно изготовить в домашних условиях из подручных средств, хотя вариантов их значительно больше.

Особенно это касается зарядных устройств, которые изготавливаются из блоков питания компьютера.

Если у вас есть опыт в изготовлении таких устройств делитесь им в комментариях, многие буду очень признательны за это.

На фотографии представлено самодельное автоматическое зарядное устройство для зарядки автомобильных аккумуляторов на 12 В током величиной до 8 А, собранного в корпусе от милливольтметра В3-38.

Почему нужно заряжать аккумулятор автомобиля

зарядным устройством

АКБ в автомобиле заряжается с помощью электрического генератора. Для защиты электрооборудования и приборов от повышенного напряжения, которое вырабатывает автомобильным генератором, после него устанавливают реле-регулятор, который ограничивает напряжение в бортовой сети автомобиля до 14,1±0,2 В. Для полной же зарядки аккумулятора требуется напряжение не менее 14,5 В.

Таким образом, полностью зарядить АКБ от генератора невозможно и перед наступлением холодов необходимо подзаряжать аккумулятор от зарядного устройства.

Анализ схем зарядных устройств

Привлекательной выглядит схема изготовления зарядного устройства из блока питания компьютера. Структурные схемы компьютерных блоков питания одинаковые, но электрические разные, и для доработки требуется высокая радиотехническая квалификация.

Интерес у меня вызвала конденсаторная схема зарядного устройства, КПД высокий, тепла не выделяет, обеспечивает стабильный ток заряда вне зависимости от степени заряда аккумулятора и колебаний питающей сети, не боится коротких замыканий выхода. Но тоже имеет недостаток. Если в процессе заряда пропадет контакт с аккумулятором, то напряжение на конденсаторах возрастает в несколько раз, (конденсаторы и трансформатор образуют резонансный колебательный контур с частотой электросети), и они пробиваются. Надо было устранить только этот единственный недостаток, что мне и удалось сделать.

В результате получилась схема зарядного устройства без выше перечисленных недостатков. Более 16 лет заряжаю ним любые кислотные аккумуляторы на 12 В. Устройство работает безотказно.

Принципиальная схема автомобильного зарядного устройства

При кажущейся сложности, схема самодельного зарядного устройства простая и состоит всего из нескольких законченных функциональных узлов.

Если схема для повторения Вам показалась сложной, то можно собрать более , работающую на таком же принципе, но без функции автоматического отключения при полной зарядке аккумулятора.

Схема ограничителя тока на балластных конденсаторах

В конденсаторном автомобильном зарядном устройстве регулировка величины и стабилизация силы тока заряда аккумулятора обеспечивается за счет включения последовательно с первичной обмоткой силового трансформатора Т1 балластных конденсаторов С4-С9. Чем больше емкость конденсатора, тем больше будет ток заряда аккумулятора.

Практически это законченный вариант зарядного устройства, можно подключить после диодного моста аккумулятор и зарядить его, но надежность такой схемы низкая. Если нарушится контакт с клеммами аккумулятора, то конденсаторы могут выйти из строя.

Емкость конденсаторов, которая зависит от величины тока и напряжения на вторичной обмотке трансформатора, можно приблизительно определить по формуле, но легче ориентироваться по данным таблицы.

Для регулировки тока, чтобы сократить количество конденсаторов, их можно подключать параллельно группами. У меня переключение осуществляется с помощью двух галетного переключателя, но можно поставить несколько тумблеров.

Схема защиты

от ошибочного подключения полюсов аккумулятора

Схема защиты от переполюсовки зарядного устройства при неправильном подключении аккумулятора к выводам выполнена на реле Р3. Если аккумулятор подключен неправильно, диод VD13 не пропускает ток, реле обесточено, контакты реле К3.1 разомкнуты и ток не поступает на клеммы аккумулятора. При правильном подключении реле срабатывает, контакты К3.1 замыкаются, и аккумулятор подключается к схеме зарядки. Такую схему защиты от переполюсовки можно использовать с любым зарядным устройством, как транзисторным, так и тиристорным. Ее достаточно включить в разрыв проводов, с помощью которых аккумулятор подключается к зарядному устройству.

Схема измерения тока и напряжения зарядки аккумулятора

Благодаря наличию переключателя S3 на схеме выше, при зарядке аккумулятора есть возможность контролировать не только величину тока зарядки, но и напряжение . При верхнем положении S3, измеряется ток, при нижнем – напряжение. Если зарядное устройство не подключено к электросети, то вольтметр покажет напряжение аккумулятора, а когда идет зарядка аккумулятора, то напряжение зарядки. В качестве головки применен микроамперметр М24 с электромагнитной системой. R17 шунтирует головку в режиме измерения тока, а R18 служит делителем при измерении напряжения.

Схема автоматического отключения ЗУ

при полной зарядке аккумулятора

Для питания операционного усилителя и создания опорного напряжения применена микросхема стабилизатора DA1 типа 142ЕН8Г на 9В. Микросхема это выбрана не случайно. При изменении температуры корпуса микросхемы на 10º, выходное напряжение изменяется не более чем на сотые доли вольта.

Система автоматического отключения зарядки при достижении напряжения 15,6 В выполнена на половинке микросхемы А1.1. Вывод 4 микросхемы подключен к делителю напряжения R7, R8 с которого на него подается опорное напряжение 4,5 В. Вывод 4 микросхемы подключен к другому делителю на резисторах R4-R6, резистор R5 подстроечный для установки порога срабатывания автомата. Величиной резистора R9 задается порог включения зарядного устройства 12,54 В. Благодаря применению диода VD7 и резистора R9, обеспечивается необходимый гистерезис между напряжением включения и отключения заряда аккумулятора.

Работает схема следующим образом. При подключении к зарядному устройству автомобильного аккумулятора, напряжение на клеммах которого меньше 16,5 В, на выводе 2 микросхемы А1.1 устанавливается напряжение достаточное для открывания транзистора VT1, транзистор открывается и реле P1 срабатывает, подключая контактами К1.1 к электросети через блок конденсаторов первичную обмотку трансформатора и начинается зарядка аккумулятора.

Как только напряжение заряда достигнет 16,5 В, напряжение на выходе А1.1 уменьшится до величины, недостаточной для поддержания транзистора VT1 в открытом состоянии. Реле отключится и контакты К1.1 подключат трансформатор через конденсатор дежурного режима С4, при котором ток заряда будет равен 0,5 А. В таком состоянии схема зарядного устройства будет находиться, пока напряжение на аккумуляторе не уменьшится до 12,54 В. Как только напряжение установится равным 12,54 В, опять включится реле и зарядка пойдет заданным током. Предусмотрена возможность, в случае необходимости, переключателем S2 отключить систему автоматического регулирования.

Таким образом, система автоматического слежения за зарядкой аккумулятора, исключит возможность перезаряда аккумулятора. Аккумулятор можно оставить подключенным к включенному зарядному устройству хоть на целый год. Такой режим актуален для автолюбителей, которые ездят только в летнее время. После окончания сезона автопробега можно подключить аккумулятор к зарядному устройству и выключить только весной. Даже если в электросети пропадет напряжение, при его появлении зарядное устройство продолжит заряжать аккумулятор в штатном режиме

Принцип работы схемы автоматического отключения зарядного устройства в случае превышения напряжения из-за отсутствия нагрузки, собранной на второй половинке операционного усилителя А1.2, такой же. Только порог полного отключения зарядного устройства от питающей сети выбран 19 В. Если напряжение зарядки менее 19 В, на выходе 8 микросхемы А1.2 напряжение достаточное, для удержания транзистора VT2 в открытом состоянии, при котором на реле P2 подано напряжение. Как только напряжение зарядки превысит 19 В, транзистор закроется, реле отпустит контакты К2.1 и подача напряжения на зарядное устройство полностью прекратится. Как только будет подключен аккумулятор, он запитает схему автоматики, и зарядное устройство сразу вернется в рабочее состояние.

Конструкция автоматического зарядного устройства

Все детали зарядного устройства размещены в корпусе миллиамперметра В3-38, из которого удалено все его содержимое, кроме стрелочного прибора. Монтаж элементов, кроме схемы автоматики, выполнен навесным способом.

Конструкция корпуса миллиамперметра, представляет собой две прямоугольные рамки, соединенные четырьмя уголками. В уголках с равным шагом сделаны отверстия, к которым удобно крепить детали.

Силовой трансформатор ТН61-220 закреплен на четырех винтах М4 на алюминиевой пластине толщиной 2 мм, пластина в свою очередь прикреплена винтами М3 к нижним уголкам корпуса. Силовой трансформатор ТН61-220 закреплен на четырех винтах М4 на алюминиевой пластине толщиной 2 мм, пластина в свою очередь прикреплена винтами М3 к нижним уголкам корпуса. На этой пластине установлен и С1. На фото вид зарядного устройства снизу.

К верхним уголкам корпуса закреплена тоже пластина из стеклотекстолита толщиной 2 мм, а к ней винтами конденсаторы С4-С9 и реле Р1 и Р2. К этим уголкам также прикручена печатная плата, на которой спаяна схема автоматического управления зарядкой аккумулятора. Реально количество конденсаторов не шесть, как по схеме, а 14, так как для получения конденсатора нужного номинала приходилось соединять их параллельно. Конденсаторы и реле подключены к остальной схеме зарядного устройства через разъем (на фото выше голубой), что облегчило доступ к другим элементам при монтаже.

На внешней стороне задней стенки установлен ребристый алюминиевый радиатор для охлаждения силовых диодов VD2-VD5. Тут так же установлен предохранитель Пр1 на 1 А и вилка, (взята от блока питания компьютера) для подачи питающего напряжения.

Силовые диоды зарядного устройства закреплены с помощью двух прижимных планок к радиатору внутри корпуса. Для этого в задней стенке корпуса сделано прямоугольное отверстие. Такое техническое решение позволило к минимуму свести количество выделяемого тепла внутри корпуса и экономии места. Выводы диодов и подводящие провода распаяны на не закрепленную планку из фольгированного стеклотекстолита.

На фотографии вид самодельного зарядного устройства с правой стороны. Монтаж электрической схемы выполнен цветными проводами, переменного напряжения – коричневым, плюсовые – красным, минусовые – проводами синего цвета. Сечение проводов , идущих от вторичной обмотки трансформатора к клеммам для подключения аккумулятора должно быть не менее 1 мм 2 .

Шунт амперметра представляет собой отрезок высокоомного провода константана длиной около сантиметра, концы которого запаяны в медные полоски. Длина провода шунта подбирается при калибровке амперметра. Провод я взял от шунта сгоревшего стрелочного тестера. Один конец из медных полосок припаян непосредственно к выходной клемме плюса, ко второй полоске припаян толстый проводник, идущий от контактов реле Р3. На стрелочный прибор от шунта идут желтый и красный провод.

Печатная плата блока автоматики зарядного устройства

Схема автоматического регулирования и защиты от неправильного подключения аккумулятора к зарядному устройству спаяна на печатной плате из фольгированного стеклотекстолита.

На фотографии представлен внешний вид собранной схемы. Рисунок печатной платы схемы автоматического регулирования и защиты простой, отверстия выполнены с шагом 2,5 мм.

На фотографии выше вид печатной платы со стороны установки деталей с нанесенной красным цветом маркировкой деталей. Такой чертеж удобен при сборке печатной платы.

Чертеж печатной платы выше пригодится при ее изготовлении с помощью технологии с применением лазерного принтера.

А этот чертеж печатной платы пригодится при нанесении токоведущих дорожек печатной платы ручным способом.

Шкала стрелочного прибора милливольтметра В3-38 не подходила под требуемые измерения, пришлось начертить на компьютере свой вариант, напечатал на плотной белой бумаге и клеем момент приклеил сверху на штатную шкалу.

Благодаря большему размеру шкалы и калибровки прибора в зоне измерения, точность отсчета напряжения получилась 0,2 В.

Провода для подключения АЗУ к клеммам аккумулятора и сети

На провода для подключения автомобильного аккумулятора к зарядному устройству с одной стороны установлены зажимы типа крокодил, с другой стороны разрезные наконечники. Для подключения плюсового вывода аккумулятора выбран красный провод, для подключения минусового – синий. Сечение проводов для подключения к устройству аккумулятора должно быть не менее 1 мм 2 .

К электрической сети зарядное устройство подключается с помощью универсального шнура с вилкой и розеткой, как применяется для подключения компьютеров, оргтехники и других электроприборов.

О деталях зарядного устройства

Силовой трансформатор Т1 применен типа ТН61-220, вторичные обмотки которого соединены последовательно, как показано на схеме. Так как КПД зарядного устройства не менее 0,8 и ток заряда обычно не превышает 6 А, то подойдет любой трансформатор мощностью 150 ватт. Вторичная обмотка трансформатора должна обеспечить напряжение 18-20 В при токе нагрузки до 8 А. Если нет готового трансформатора, то можно взять любой подходящий по мощности и перемотать вторичную обмотку. Рассчитать число витков вторичной обмотки трансформатора можно с помощью специального калькулятора .

Конденсаторы С4-С9 типа МБГЧ на напряжение не менее 350 В. Можно использовать конденсаторы любого типа, рассчитанные на работу в цепях переменного тока.

Диоды VD2-VD5 подойдут любого типа, рассчитанные на ток 10 А. VD7, VD11 — любые импульсные кремневые. VD6, VD8, VD10, VD5, VD12 и VD13 любые, выдерживающие ток 1 А. Светодиод VD1 – любой, VD9 я применил типа КИПД29. Отличительная особенность этого светодиода, что он меняет цвет свечения при смене полярности подключения. Для его переключения использованы контакты К1.2 реле Р1. Когда идет зарядка основным током светодиод светит желтым светом, а при переключении в режим подзарядки аккумулятора – зеленым. Вместо бинарного светодиода можно установить любых два одноцветных, подключив их по ниже приведенной схеме.

В качестве операционного усилителя выбран КР1005УД1, аналог зарубежного AN6551. Такие усилители применяли в блоке звука и видео в видеомагнитофоне ВМ-12. Усилитель хорош тем, что не требует двух полярного питания, цепей коррекции и сохраняет работоспособность при питающем напряжении от 5 до 12 В. Заменить его можно практически любым аналогичным. Хорошо подойдут для замены микросхемы, например, LM358, LM258, LM158, но нумерация выводов у них другая, и потребуется внести изменения в рисунок печатной платы.

Реле Р1 и Р2 любые на напряжение 9-12 В и контактами, рассчитанными на коммутируемый ток 1 А. Р3 на напряжение 9-12 В и ток коммутации 10 А, например РП-21-003. Если в реле несколько контактных групп, то их желательно запаять параллельно.

Переключатель S1 любого типа, рассчитанный на работу при напряжении 250 В и имеющий достаточное количество коммутирующих контактов. Если не нужен шаг регулирования тока в 1 А, то можно поставить несколько тумблеров и устанавливать ток заряда, допустим, 5 А и 8 А. Если заряжать только автомобильные аккумуляторы, то такое решение вполне оправдано. Переключатель S2 служит для отключения системы контроля уровня зарядки. В случае заряда аккумулятора большим током, возможно срабатывание системы раньше, чем аккумулятор зарядится полностью. В таком случае можно систему отключить и продолжить зарядку в ручном режиме.

Электромагнитная головка для измерителя тока и напряжения подойдет любая, с током полного отклонения 100 мкА, например типа М24. Если нет необходимости измерять напряжение, а только ток, то можно установить готовый амперметр, рассчитанный на максимальный постоянный ток измерения 10 А, а напряжение контролировать внешним стрелочным тестером или мультиметром, подключив их к контактам аккумулятора.

Настройка блока автоматической регулировки и защиты АЗУ

При безошибочной сборке платы и исправности всех радиоэлементов, схема заработает сразу. Останется только установить порог напряжения резистором R5, при достижении которого зарядка аккумулятора будет переведена в режим зарядки малым током.

Регулировку можно выполнить непосредственно при зарядке аккумулятора. Но все, же лучше подстраховаться и перед установкой в корпус, схему автоматического регулирования и защиты АЗУ проверить и настроить. Для этого понадобится блок питания постоянного тока, у которого есть возможность регулировать выходное напряжение в пределах от 10 до 20 В, рассчитанного на выходной ток величиной 0,5-1 А. Из измерительных приборов понадобится любой вольтметр, стрелочный тестер или мультиметр рассчитанный на измерение постоянного напряжения, с пределом измерения от 0 до 20 В.

Проверка стабилизатора напряжения

После монтажа всех деталей на печатную плату нужно подать от блока питания питающее напряжение величиной 12-15 В на общий провод (минус) и вывод 17 микросхемы DA1 (плюс). Изменяя напряжение на выходе блока питания от 12 до 20 В, нужно с помощью вольтметра убедиться, что величина напряжения на выходе 2 микросхемы стабилизатора напряжения DA1 равна 9 В. Если напряжение отличается или изменяется, то DA1 неисправна.

Микросхемы серии К142ЕН и аналоги имеют защиту от короткого замыкания по выходу и если закоротить ее выход на общий провод, то микросхема войдет в режим защиты и из строя не выйдет. Если проверка показала, что напряжение на выходе микросхемы равно 0, то это не всегда означает о ее неисправности. Вполне возможно наличие КЗ между дорожками печатной платы или неисправен один из радиоэлементов остальной части схемы. Для проверки микросхемы достаточно отсоединить от платы ее вывод 2 и если на нем появится 9 В, значит, микросхема исправна, и необходимо найти и устранить КЗ.

Проверка системы защиты от перенапряжения

Описание принципа работы схемы решил начать с более простой части схемы, к которой не предъявляются строгие нормы по напряжению срабатывания.

Функцию отключения АЗУ от электросети в случае отсоединения аккумулятора выполняет часть схемы, собранная на операционном дифференциальном усилителе А1. 2 (далее ОУ).

Принцип работы операционного дифференциального усилителя

Без знания принципа работы ОУ разобраться в работе схемы сложно, поэтому приведу краткое описание. ОУ имеет два входа и один выход. Один из входов, который обозначается на схеме знаком «+», называется не инвертирующим, а второй вход, который обозначается знаком «–» или кружком, называется инвертирующим. Слово дифференциальный ОУ означает, что напряжение на выходе усилителя зависит от разности напряжений на его входах. В данной схеме операционный усилитель включен без обратной связи, в режиме компаратора – сравнения входных напряжений.

Таким образом, если напряжение на одном из входов будет неизменным, а на втором изменятся, то в момент перехода через точку равенства напряжений на входах, напряжение на выходе усилителя скачкообразно изменится.

Проверка схемы защиты от перенапряжения

Вернемся к схеме. Не инвертирующий вход усилителя А1.2 (вывод 6) подключен к делителю напряжения, собранного на резисторах R13 и R14. Этот делитель подключен к стабилизированному напряжению 9 В и поэтому напряжение в точке соединения резисторов, никогда не изменяется и составляет 6,75 В. Второй вход ОУ (вывод 7) подключен ко второму делителю напряжения, собранному на резисторах R11 и R12. Этот делитель напряжения подключен к шине, по которой идет зарядный ток, и напряжение на нем меняется в зависимости от величины тока и степени заряда аккумулятора. Поэтому и величина напряжения на выводе 7 тоже будет, соответственно изменятся. Сопротивления делителя подобраны таким образом, что при изменении напряжения зарядки аккумулятора от 9 до 19 В напряжение на выводе 7 будет меньше, чем на выводе 6 и напряжение на выходе ОУ (вывод 8) будет больше 0,8 В и близко к напряжению питания ОУ. Транзистор будет открыт, на обмотку реле Р2 будет поступать напряжение и оно замкнет контакты К2.1. Напряжение на выходе также закроет диод VD11 и резистор R15 в работе схемы участвовать не будет.

Как только напряжение зарядки превысит 19 В (это может случится только в случае, если от выхода АЗУ будет отключен аккумулятор), напряжение на выводе 7 станет больше, чем на выводе 6. В этом случае на выходе ОУ напряжение скачкообразно уменьшится до нуля. Транзистор закроется, реле обесточится и контакты К2.1 разомкнутся. Подача питающего напряжения на ОЗУ будет прекращена. В момент, когда напряжение на выходе ОУ станет равно нулю, откроется диод VD11 и, таким образом, параллельно к R14 делителя подключится R15. Напряжение на 6 выводе мгновенно уменьшится, что исключит ложные срабатывания в момент равенства напряжений на входах ОУ из-за пульсаций и помех. Изменяя величину R15 можно менять гистерезис компаратора, то есть напряжение, при котором схема вернется в исходное состояние.

При подключения аккумулятора к ОЗУ напряжения на выводе 6 опять установится равным 6,75 В, а на выводе 7 будет меньше и схема начнет работать в штатном режиме.

Для проверки работы схемы достаточно изменять напряжение на блоке питания от 12 до 20 В и подключив вольтметр вместо реле Р2 наблюдать его показания. При напряжении меньше 19 В, вольтметр должен показывать напряжение, величиной 17-18 В (часть напряжения упадет на транзисторе), а при большем – ноль. Желательно все же подключить к схеме обмотку реле, тогда будет проверена не только работа схемы, но и его работоспособность, а по щелчкам реле можно будет контролировать работу автоматики без вольтметра.

Если схема не работает, то нужно проверить напряжения на входах 6 и 7, выходе ОУ. При отличии напряжений от указанных выше, нужно проверить номиналы резисторов соответствующих делителей. Если резисторы делителей и диод VD11 исправны, то, следовательно, неисправен ОУ.

Для проверки цепи R15, D11 достаточно отключить одни из выводов этих элементов, схема будет работать, только без гистерезиса, то есть включаться и отключаться при одном и том же подаваемом с блока питания напряжении. Транзистор VT12 легко проверить, отсоединив один из выводов R16 и контролируя напряжение на выходе ОУ. Если на выходе ОУ напряжение изменяется правильно, а реле все время включено, значит, имеет место пробой между коллектором и эмиттером транзистора.

Проверка схемы отключения аккумулятора при полной его зарядке

Принцип работы ОУ А1. 1 ничем не отличается от работы А1.2, за исключением возможности изменять порог отключения напряжения с помощью подстроечного резистора R5.

Для проверки работы А1.1, питающее напряжение, поданное с блока питания плавно увеличивается и уменьшается в пределах 12-18 В. При достижении напряжения 15,6 В должно отключиться реле Р1 и контактами К1.1 переключить АЗУ в режим зарядки малым током через конденсатор С4. При снижении уровня напряжения ниже 12,54 В реле должно включится и переключить АЗУ в режим зарядки током заданной величины.

Напряжение порога включения 12,54 В можно регулировать изменением номинала резистора R9, но в этом нет необходимости.

С помощью переключателя S2 имеется возможность отключать автоматический режим работы, включив реле Р1 напрямую.

Схема зарядного устройства на конденсаторах

без автоматического отключения

Для тех, кто не имеет достаточного опыта по сборке электронных схем или не нуждается в автоматическом отключении ЗУ по окончании зарядки аккумулятора, предлагаю упрощенней вариант схемы устройства для зарядки кислотных автомобильных аккумуляторов. Отличительная особенность схемы в ее простоте для повторения, надежности, высоком КПД и стабильным током заряда, наличие защиты от неправильного подключения аккумулятора, автоматическое продолжение зарядки в случае пропадания питающего напряжения.

Принцип стабилизации зарядного тока остался неизменным и обеспечивается включением последовательно с сетевым трансформатором блока конденсаторов С1-С6. Для защиты от перенапряжения на входной обмотке и конденсаторах используется одна из пар нормально разомкнутых контактов реле Р1.

Когда аккумулятор не подключен, контакты реле Р1 К1.1 и К1.2 разомкнуты и даже если зарядное устройство подключено к питающей сети ток не поступает на схему. Тоже самое происходит, если подключить ошибочно аккумулятор по полярности. При правильном подключении аккумулятора ток с него поступает через диод VD8 на обмотку реле Р1, реле срабатывает и замыкаются его контакты К1.1 и К1.2. Через замкнутые контакты К1.1 сетевое напряжение поступает на зарядное устройство, а через К1. 2 на аккумулятор поступает зарядный ток.

На первый взгляд кажется, что контакты реле К1.2 не нужны, но если их не будет, то при ошибочном подключении аккумулятора, ток потечет с плюсового вывода аккумулятора через минусовую клемму ЗУ, далее через диодный мост и далее непосредственно на минусовой вывод аккумулятора и диоды моста ЗУ выйдут из строя.

Предложенная простая схема для зарядки аккумуляторов легко адаптируется для зарядки аккумуляторов на напряжение 6 В или 24 В. Достаточно заменить реле Р1 на соответствующее напряжение. Для зарядки 24 вольтовых аккумуляторов необходимо обеспечить выходное напряжение с вторичной обмотки трансформатора Т1 не менее 36 В.

При желании схему простого зарядного устройства можно дополнить прибором индикации зарядного тока и напряжения, включив его как в схеме автоматического зарядного устройства.

Порядок зарядки автомобильного аккумулятора

автоматическим самодельным ЗУ

Перед зарядкой снятый с автомобиля аккумулятор необходимо очистить от грязи и протереть его поверхности, для удаления кислотных остатков, водным раствором соды. Если кислота на поверхности есть, то водный раствор соды пенится.

Если аккумулятор имеет пробки для заливки кислоты, то все пробки нужно выкрутить, для того, чтобы образующиеся при зарядке в аккумуляторе газы могли свободно выходить. Обязательно нужно проверить уровень электролита, и если он меньше требуемого, долить дистиллированной воды.

Далее нужно переключателем S1 на зарядном устройстве выставить величину тока заряда и подключить аккумулятор соблюдая полярность (плюсовой вывод аккумулятора нужно подсоединить к плюсовому выводу зарядного устройства) к его клеммам. Если переключатель S3 находится в нижнем положении, то стрелка прибора на зарядном устройстве сразу покажет напряжение, которое выдает аккумулятор. Осталось вставить вилку сетевого шнура в розетку и процесс зарядки аккумулятора начнется. Вольтметр уже начнет показывать напряжение зарядки.

Зарядное для авто своими руками – инструкция – как сделать

Бывает, что приобрести зарядное устройство для автомобильного аккумулятора нет возможности – и тогда стоит попробовать сделать его собственными руками. Трудности будут, но все равно такая идея вполне реальна.

Причины, по которым вы однажды не сможете купить новую зарядку для автомобильного аккумулятора, могут быть разные: или дорого, или магазины закрыты или их просто нет рядом. Поэтому мы предложим различные варианты самодельной “зарядки”.

Зарядное устройство для аккумулятора должно быть надежным, ведь его приходится надолго оставлять под напряжением возле автомобиля. А такое стоит недешево

Предупредим сразу: даже если вы не имеете диплома электрика, сделать зарядное устройство своими силами можно. Вы сможете сами сделать корпус и несущую панель( раму), смонтировать на нем детали и приготовить провода для соединения деталей.

ЧИТАЙТЕ ТАКЖЕ: Как правильно «прикурить» авто, если сел аккумулятор

А вот когда дойдет очередь до собственно соединения клемм деталей между собой проводами, советуем попросить о помощи профессионального электрика. Да и в случае каких-либо сомнений стоит обратиться за консультацией к профессионалу.

Чтобы он проконтролировал важные моменты:

1. Правильность подбора трансформатора и других компонентов
2. Правильность соединения деталей между собой проводами
3. Надежность изоляции там, где это необходимо

Схема простейшего зарядного устройства для АКБ несложная. Вместо готового диодного моста можно взять четыре отдельных диода (третья схема)

Как работает зарядное устройство

Зарядное устройство для аккумулятора – это прибор, который снижает напряжение бытовой сети 220 вольт до 13-14 вольт, одновременно преобразуя ток из переменного в постоянный (именно такой нужен аккумулятору). Также у многих “зарядок” есть схема, регулирующая силу тока, подаваемого на клеммы АКБ. Таким образом, зарядное устройство содержит лишь два-три основных компонента, которые вам понадобится раздобыть прежде всего.

Поэтому, вам понадобятся такие компоненты:

1. Трансформатор для снижения напряжения с 220 до 20 вольт. Можно найти такой на барахолке, где продают старые радиодетали – от лампового телевизора, большой радиолы и тому подобное.
2. Выпрямитель – диодный мост, спайку из 4-х диодов. Мост можно также соорудить самостоятельно из мощных диодов, а можно позаимствовать от старого автомобильного генератора.
3. Провода многожильные – сечением жилы не менее 2,5 мм для соединения деталей и подключения к розетке 220 В и аккумулятору.
4. Амперметр с пределами измерения 0-10 ампер.
5. Два предохранителя – один на 0,5 ампер, второй – на 10 ампер с корпусами.
6. Зажимы – ”крокодилы” и штепсельная вилка для сети 220 вольт.

Два вида соединений в электрических цепях: параллельное (слева) и последовательное (справа).

Что на самом деле трудно – и очень важно – так это правильно подключить трансформатор и соединить с ним выпрямитель – диодный мост. Здесь желательно обратиться за помощью к профессиональному электрику, тем более что некоторые легкодоступные трансформаторы (например, телевизионный ТС-180) имеют первичную и вторичную обмотки из двух частей каждая, и их надо тоже правильно соединить между собой.

ЧИТАЙТЕ ТАКЖЕ: Какое купить зарядное устройство для аккумулятора

После окончательной сборки зарядного устройства и проверки его опытным электриком прибор нужно наладить – имеется в виду в первую очередь ток зарядки. В самом простом случае он может быть нерегулируемым, но все равно его надо установить на определенном значении. После подключения «зарядки» к батарее следует в один из проводов, ведущих к АКБ, последовательно включить амперметр и проверить силу тока.

Чтобы сложить зарядное устройство для АКБ, понадобится буквально несколько вполне доступных компонентов. Главное – правильно их соединить

Если регулятор не планируется, желательно установить среднее значение тока – около 3-5 ампер (номинальный ток зарядки – 10% от емкости АКБ). Скорее всего, сначала ток окажется большим, поэтому для его снижения надо врезать в этот же провод последовательно резистор большой мощности (номинал в Омах подбирается расчетным путем) или 12-вольтную автомобильную лампочку. И от ее мощности (5, 21, 55 Ватт) будут зависеть сила тока.

Для обустройства простейшего регулятора тока можно установить в корпусе устройства несколько мощных (с большой теплоотдачей) резисторов, которые по очереди или одновременно вы будете потом включать в цепь подзарядки. Для удобства здесь понадобится определенный переключатель, который будет переключать провода между резисторами разного номинала.

Диодный мост нужен, чтобы сделать из переменного тока постоянный, мост состоит из 4-х диодов. Имейте в виду, что он снижает напряжение – примерно с 20 вольт до 14-ти.

Советы по изготовлению зарядного устройства

• Главное в электротехнике – безопасность. Ни экономия, ни дефицит материалов не могут послужить поводом для игнорирования безопасностью.
• Проектируя прибор, имейте в виду, что при работе он будет нагреваться, поэтому используйте термостойкие материалы: металл, гетинакс или текстолит, провода большого сечения и с надежной изоляцией
• Соединение проводов с клеммами компонентов схемы надо фиксировать не только пайкой, а предварительно еще и механическим путем – скруткой или загибанием жилы.
• Ток заряда имеет большое значение для долговечности аккумулятора, поэтому очень желателен амперметр. Даже если сначала вы не сможете установить этот прибор, оставьте на корпусе место для него, чтобы прокачать свою зарядку позже.

Рекомендация Авто24

Если финансовый вопрос для вас имеет большое значение, имейте в виду: качественное, то есть долговечное и безопасное зарядное устройство не может стоить дешево. Между тем, сделать такой добротный прибор своими руками вполне возможно, главное – заручиться поддержкой консультанта – профессионального электрика.

ЧИТАЙТЕ ТАКЖЕ: Как проверить, почему разряжается аккумулятор

Схема цепи зарядного устройства автомобильного аккумулятора 12 В

В отличие от многих устройств, это зарядное устройство непрерывно заряжает максимальным током, уменьшая заряд только при полном напряжении батареи. В этом блоке ток полной нагрузки секции питающего трансформатора/выпрямителя составлял 4,4 А. Он сужается до 4 А при 13,5 В, 3 А при 14,0 В, 2 А при 14,5 В и 0 А при 15,0 В.

---

Работа схемы:

Транзистор Q1, диоды D1-D3 и резистор R1 образуют простой источник постоянного тока.R1 фактически устанавливает ток через Q1 — напряжение на этом резисторе плюс напряжение эмиттер-база Q1 равно напряжению на D1-D3. Предполагая 0,7 В на каждом диоде и на переходе база-эмиттер Q1, ток через R1 составляет приблизительно 1,4/0,34 = 4,1 А. IC гарантирует, что Q1 (и, следовательно, источник постоянного тока) включен.

Когда батарея полностью заряжена, ток через IC падает до очень низкого значения, поэтому транзистор Q1 отключается (поскольку больше нет тока база-эмиттер).R2 ограничивает ток через IC. Он пропускает через регулятор ток, достаточный для того, чтобы транзистор Q1 был полностью открыт при напряжении батареи примерно до 13,5 В. Уменьшение значения R2 эффективно увеличивает конечное напряжение батареи за счет повышения точки отсечки тока. И наоборот, диод, включенный последовательно с одним из выводов батареи, уменьшит напряжение полностью заряженного аккумулятора примерно на 0,7 В.

---

Принципиальная схема:

---

---

Части:

Резисторов
R1 = 0,32R
R2 = 8,2R

Конденсаторы
C1 = 10 000UF — 63V

Полупроводники
D1 = 1N4004
D2 = 1N4004
D3 = 1N4004
Q1 = MJ1504
IC = 7815 REG
BR1 = 1N4004X4

Разное

Разное

Батарея

---

Примечания:

8 Входные напряжения на

• находятся 20 вольт AC
• R1 и R2 являются высоким содержанием мощности, такие как 2W, 3W, 5 Вт, а может быть и выше.Выберите мощность по вашему выбору.
• Q1 и IC требуется хороший радиатор. Если они установлены на одном радиаторе и будут дросселировать схему, если Q1 станет слишком горячим.



---

Схема автоматического зарядного устройства для аккумуляторов 12 В и 6 В

Описание:

В этом проекте по электронике я объяснил, как сделать схему автоматического зарядного устройства для любой батареи на нулевой печатной плате. Вы можете легко сделать эту схему зарядного устройства с автоматическим отключением для зарядки аккумулятора 12 В или аккумулятора 6 В.

Во-первых, вы должны установить напряжение отсечки, затем вы можете подать питание 220В или 110В переменного тока на вход и подключить батарею 12В на выходе.

Зарядка автоматически прекратится, когда напряжение на аккумуляторе превысит предустановленное напряжение отсечки.

Схема автоматического зарядного устройства

Схема очень проста. Вы можете легко сделать этот проект с некоторыми основными электронными компонентами.

Схема печатной платы для цепи автоматического зарядного устройства

Загрузите схему печатной платы и распечатайте ее на странице формата A4.Пожалуйста, проверьте размер печатной платы во время печати, он должен быть таким же, как указано.

Необходимые компоненты:

1. 1 k Резистор 1/4 WATT (2NO)
2. 10k потенциометр (1НО)
3. 10K резистор 1/4 ватт (1НО)
4. 10UF 45V конденсатор (1НО)
5. 1000UF 45V конденсатор (1но )
6. 1N4007 диод (1НО)
7. 1N5408 Диоды (5no)
8. LED 1,5 В (2но)
9. (2NO)
10. BC547 NPN транзистор (1НО)
11. 12V SPDT RELAY (для 6В с использованием 5В реле)
12. разъемы
13. 15V 2A Понижающий трансформатор
14. Нулевая печатная плата или картон

Обучающее видео для зарядного устройства с автоматическим отключением

В обучающем видео я показал все шаги по созданию схемы зарядного устройства с автоматическим отключением.Поэтому, пожалуйста, посмотрите видео для лучшего понимания.

Как сделать печатную плату автоматического зарядного устройства

Этапы изготовления схемы автоматического зарядного устройства на печатной плате

1. Распечатайте макет печатной платы и наклейте ее на акриловый лист или картон

2. Просверлите отверстия для как показано на схеме

3. Соедините все компоненты, как показано на схеме

4. Припаяйте компоненты, как показано на схеме

8

Установка напряжения отсечки

Теперь, чтобы установить напряжение отсечки, вы должны подключить переменный источник питания постоянного тока ко входу постоянного тока и подключить мультиметр (вольтметр) со стороны батареи, как показано на рисунке. .

Например, чтобы установить напряжение отсечки 13 В, необходимо подать 13 В на вход постоянного тока.

Затем вращайте потенциометр, пока не загорится красный светодиод.

После установки напряжения отсечки отключите регулируемый источник постоянного тока и подключите понижающий трансформатор на входе переменного тока, как показано на принципиальной схеме.

Соблюдайте меры безопасности при работе с источником питания 220 В или 110 В.

Наконец, зарядное устройство с автоматическим отключением готово

Подсоедините свинцово-кислотную батарею со стороны батареи (согласно схеме.)

Затем подайте питание 220 В или 110 В, загорится зеленый светодиод, что означает, что батарея заряжается.

Когда напряжение на аккумуляторе пересекает напряжение отключения, реле выключается, и аккумулятор отключается от источника питания.

Пожалуйста, поделитесь своим мнением об этом мини-проекте, а также дайте мне знать, если у вас возникнут вопросы.

Вы также можете  подписаться  на нашу рассылку новостей  , чтобы получать по электронной почте больше таких полезных проектов в области электроники.

Надеюсь, вам понравились эти проекты. Спасибо за ваше время.

Цепь зарядного устройства аккумуляторной батареи — инженерные проекты

Схема зарядного устройства для литий-ионных аккумуляторов с использованием LM317 заряжает аккумулятор в двух разных режимах, то есть в режиме постоянного тока и в режиме постоянного напряжения. Литий-полимерные или литий-ионные аккумуляторы очень склонны к перезарядке или зарядке высоким напряжением или большим током. Таким образом, при разработке схемы зарядного устройства для Li-ion или Li-Po мы должны учитывать несколько факторов, таких как зарядное напряжение и/или зарядный ток.Размещенная здесь схема разработана с использованием одного из популярных регулируемых стабилизаторов напряжения IC LM317. Эта схема заряжает аккумулятор в двух режимах, то есть постоянным током…

Читать далее Схема автоматического зарядного устройства для свинцово-кислотных аккумуляторов

предназначена для зарядки 12 В, 40 Ач в различных режимах зарядки, т. е. в форсированном и плавающем режиме. Данную схему можно использовать для зарядки инверторных аккумуляторов большой емкости, заменив трансформаторы и силовые транзисторы на более высокие номиналы. Для того, чтобы знать состояние блока батареи и зарядного устройства, эта схема была объединена с блоком аудиовизуальной индикации.Прежде чем перейти к описанию схемы и работе, давайте рассмотрим ее основные функции: Особенности схемы автоматического зарядного устройства для свинцово-кислотных аккумуляторов Автоматическое зарядное устройство и обслуживание аккумулятора…

Читать далее Литий-железо-фосфатный аккумулятор

LiFePO4 или Li-Fe представляет собой литий-ионный аккумулятор последнего поколения и популярен среди любителей электроники благодаря своим характеристикам, таким как высокая скорость разряда, безопасность и наименее токсичность из всех типов аккумуляторов. Кроме того, эти батареи более безопасны из-за химии, используемой для их изготовления.Он содержит очень стабильный состав фосфатов, что позволяет увеличить срок службы батареи. Однако литиевые аккумуляторы последнего поколения не воспламеняются и способны выдерживать экстремальные условия…

Читать далее

В Интернете доступно множество цепей зарядного устройства для свинцово-кислотных аккумуляторов на 12 В, но они не включают индикатор состояния аккумулятора. Если вы хотите узнать состояние батареи, например, разряжена, заряжена или заряжается, вам нужна дополнительная цепь. Чтобы решить эти проблемы, мы объединили три разные схемы и, следовательно, выполняем три разные задачи, такие как зарядка батареи, индикация состояния батареи, а также выделенный порт для разъема переменного источника питания настольного источника питания, если вам это нужно.Эта схема может заряжать аккумулятор…

Читать далее

Arduino — это плата с открытым исходным кодом, предназначенная для художников или тех, у кого нет электронного образования. Здесь, в этой статье, мы собираемся показать вам метод создания схемы зарядного устройства, управляемой с помощью платы Arduino uno. Проект «Схема зарядного устройства на 12 В, управляемая Arduino» является усовершенствованной версией предыдущего опубликованного проекта «Умное зарядное устройство на 12 В, 7 А-ч со схемой печатной платы». Это зарядное устройство также имеет функции заряда объемной ступени и зарядки плавающей ступени, как и в предыдущей схеме.Тихие черты…

Читать далее

Схема автоматического плавающего зарядного устройства батареи. Целью этой статьи является разработка схемы зарядного устройства батареи с использованием принципиальной техники плавающей зарядки. Плавающее зарядное устройство также называют интеллектуальным зарядным устройством, зарядным устройством для технического обслуживания или зарядным устройством для хранения, поскольку оно заряжает аккумулятор с той же скоростью, с которой он саморазряжается. Основная причина использования поплавкового зарядного устройства заключается в том, что оно защищает аккумулятор от перезаряда и глубокого разряда. Таким образом, вы можете подключать схему поплавкового зарядного устройства к аккумулятору на неопределенные промежутки времени, т. е.е. нет необходимости отключать…

Читать далее

Беспроводная мобильная зарядка — одна из самых популярных тем в области электроники, поэтому мы также решили построить принципиальную схему беспроводного мобильного зарядного устройства с использованием различных общедоступных компонентов. Опубликованная здесь схема беспроводного мобильного зарядного устройства может выдавать 271 мА при напряжении 5,2 В, поэтому вы заряжаете мобильный телефон, а также может использоваться для управления маломощными нагрузками, такими как LED1 и LED2, как показано на рисунке 2. Принцип работы беспроводного мобильного зарядного устройства. Мобильное зарядное устройство использует принцип индуктивной связи.В этом принципе два…

Читать далее

Вот простая схема, построенная на очень распространенных электронных компонентах, легко доступных на местном рынке, которая используется для защиты автомобильных (автомобильных) аккумуляторов от глубокого разряда, а также для защиты от повреждений. Давайте узнаем некоторые факты об автомобильных аккумуляторах. Все мы знаем, что у самой батареи есть некоторая скорость саморазряда, которая зависит от емкости батареи и материалов, из которых она изготовлена. Различные причины разряжают аккумулятор, как электроустановку в автомобиле.Когда мы не используем наш автомобиль в течение длительного времени, аккумулятор становится…

Читать далее

Вот схема интеллектуального зарядного устройства на 12 В, 7 Ач, которое также называется интеллектуальным зарядным устройством, использует трехступенчатую зарядку, т. е. объемную стадию, стадию поглощения и фазу плавающего режима. Обычная технология зарядного устройства использует технологию одноступенчатой ​​зарядки аккумулятора, т. е. заряжает аккумулятор только до максимального зарядного напряжения, заданного зарядной схемой. Теперь вот схема зарядки интеллектуального аккумулятора 12 В, 7 Ач, которая также называется интеллектуальным зарядным устройством, использующим трехэтапную зарядку, т. е.е. объемная стадия, стадия абсорбции и стадия флотации. Вам также может понравиться Управляемый Arduino 12 В…

Читать далее

Проект «Солнечное зарядное устройство на базе микроконтроллера» настолько популярен, что о нем знают все. Здесь мы обсудим детали строительства и области, где этот проект применим. Из-за чрезмерного потребления невозобновляемой энергии мы, люди, сталкиваемся с многочисленными трудностями. Возобновляемые источники энергии считаются нашей единственной надеждой выйти из этой ситуации. Солнечная энергия является одной из них, которые получили широкое распространение благодаря своей доступности, низкой стоимости и надежности.Проект «Солнечное зарядное устройство на базе микроконтроллера» — лучший пример, демонстрирующий простоту использования найденных ресурсов…

Читать далее

Зарядное устройство для свинцово-кислотных аккумуляторов может заряжать свинцово-кислотные аккумуляторы

Благодаря многочисленным преимуществам герметичные свинцово-кислотные аккумуляторы получили широкое распространение. Тем не менее, технология зарядки герметичных свинцово-кислотных аккумуляторов, по-видимому, не ценится, и преждевременная утилизация аккумуляторов из-за неразумных методов зарядки является обычным явлением. Ввиду этого автором было разработано двухступенчатое зарядное устройство для свинцово-кислотных аккумуляторов постоянного тока и ограничения по напряжению.

Принцип работы зарядного устройства следующий:

Анализ процесса зарядки свинцово-кислотных аккумуляторов:

1. Поддерживающая зарядка:

При низком напряжении аккумулятора (можно настроить, схема настроена на быть ниже 9), зарядное устройство для свинцово-кислотных аккумуляторов работает в состоянии слаботочной поддерживающей зарядки, а принцип работы заключается в том, что потенциал контакта U1C⑨ (синфазная клемма) ниже, чем потенциал контакта ③ (обратный конец фазы) , U1C выдает низкий потенциал, а T4 отключается.Потенциал контакта UD11 составляет около 0,18 В, а ток зарядки в это время составляет около 250 мА (цепь постоянного тока состоит из периферийных цепей R14, U1D, TB, считыватели принципа постоянного тока, пожалуйста, проанализируйте сами)

2. Быстрая зарядка

По мере продолжения поддерживающей зарядки напряжение свинцово-кислотного аккумулятора постепенно увеличивается. Когда напряжение батареи превышает 9 В, зарядное устройство переключается в режим быстрой зарядки с высоким током, а контакт U1 (неинвертирующий терминал) имеет более высокий потенциал, чем контакт (инвертирующий терминал), и UIC выдает высокий потенциал, T4 включается, потенциал контакта UD11 около 0.48В, а зарядное устройство постоянно выдает около 1А для зарядки аккумулятора.

3. Плавающий заряд с ограничением по давлению

Когда батарея близка к полной зарядке, зарядное устройство автоматически переключается в состояние плавающего заряда с предельным напряжением (предельное напряжение плавающего заряда установлено на 13,8 В, если это Батарея 6 В, напряжение подзарядки должно быть установлено на 6,9), зарядка в это время Ток будет постепенно уменьшаться от состояния быстрой зарядки, пока свинцово-кислотная батарея не будет полностью заряжена, зарядный ток составляет всего 10 ~ 30 мА, чтобы дополнить потери батареи из-за саморазряда

4. Схема защиты и индикации зарядки:

Эта схема оснащена схемой защиты от обратной полярности, состоящей из D4, UC, UD, T1 и периферийных компонентов. Когда батарея перевернута, зарядное устройство ограничивает выходной ток, чтобы предотвратить несчастные случаи. Индикатор зарядки состоит из UA, D7 и внешних компонентов. При зарядке горит D7. После того, как зарядное устройство переходит в плавающее состояние, D7 гаснет, указывая на то, что свинцово-кислотное зарядное устройство заряжается.

5.В этой схеме зарядный ток и плавающее напряжение можно регулировать произвольно, слегка изменив параметры схемы, чтобы удовлетворить потребности аккумуляторов с различными характеристиками.



Зарядное устройство для автомобильных аккумуляторов – принципиальные схемы, схемы, электронные проекты

Зарядное устройство для автомобильного аккумулятора

Это зарядное устройство быстро и легко зарядит любой свинцово-кислотный аккумулятор. Зарядное устройство обеспечивает полный ток до тех пор, пока ток, потребляемый аккумулятором, не упадет до 150 мА.В это время подается более низкое напряжение, чтобы завершить работу и предотвратить перезарядку. Когда батарея полностью заряжена, схема выключается и загорается светодиод, сообщая вам, что цикл завершен.

Схема схемы




частей
R1 500 Ом 1/4 Вт Резистор
R2 3K 1/4 W Резистор
R3 1K 1/4 W Резистор
R4 15 Ом 1/4 Вт Резистор
R5 230 Ом 1/4 Вт Резистор
R6 15K 1/4 Вт Резистор
R7 0,2 Ом 10 Вт Резистор
C1 0.1UF 25V керамический конденсатор
C2 1UF 25V электролитический конденсатор
C31000PF 25V керамический конденсатор
D1 1N457 Diode
Q1 2N2905 PNP транзистор
U1 LM350 Regulator
U2 LM301A OP AMP
S1NOMLALLE Открытый кнопочный коммутатор
MUSC провод, доска, радиатор для U1, корпус , соединительные штыри или зажимы типа «крокодил» для выхода

Примечания
1. Схема должна питаться от источника питания, поэтому на схеме нет трансформатора, выпрямителя или фильтрующих конденсаторов.Нет причин, по которым вы не можете добавить их.
2. Для U1 потребуется радиатор.
3. Чтобы использовать схему, подключите ее к источнику питания/вставьте вилку в розетку. Затем подключите заряжаемую батарею к выходным клеммам. Все, что вам нужно сделать сейчас, это нажать S1 (переключатель «Старт») и дождаться завершения схемы.
4. Если вы хотите использовать зарядное устройство без внешнего источника питания, используйте следующую схему.

C1 6800 мкФ 25 В Электролитический конденсатор
T1 3 A 15 В Трансформатор
BR1 5 A 50 В Мостовой выпрямитель 10 A 50 В Мостовой выпрямитель
S1 5A SPST Переключатель
F1 4A 7 5 250 В Предохранитель 90.В первый раз, когда вы используете схему, вы должны время от времени проверять ее, чтобы убедиться, что она работает правильно и батарея не перезаряжается.

автор:
электронная почта:
веб-сайт: http://www. aaroncake.net

Как зарядить автомобильный аккумулятор

Зарядка автомобильного аккумулятора не очень сложная задача. Но сначала необходимо иметь некоторые знания о батарее в вашем автомобиле. В вашем автомобиле использовалась батарея, называемая свинцово-кислотной батареей на 12 вольт.Это коробчатые батареи, содержащие кислоту внутри, из-за чего их называют свинцово-кислотными батареями. Глядя на верхнюю часть батареи, вы найдете два контакта: красный (положительный) и черный (отрицательный). Это точки, которые вы будете использовать для зарядки этой батареи.

Copyright 2012 CircuitDiagram.Org. Все права защищены .

Автомобильное зарядное устройство

Для зарядки автомобильного аккумулятора вам потребуется качественное автоматическое зарядное устройство для автомобильного аккумулятора. На рынке или в Интернете доступно множество видов зарядных устройств для автомобильных аккумуляторов, которые вы можете купить в соответствии с вашим бюджетом. Лучше купить зарядное устройство хорошего качества, проверив его реальные отзывы в Интернете, вы можете найти отзывы, выполнив поиск в Интернете.

Как долго заряжать автомобильный аккумулятор

Большинство зарядных устройств хорошего качества поставляются с настройками ампер, это хороший вариант, с помощью которого вы можете установить, как быстро или как долго вы хотите заряжать аккумулятор. Например, если у вас есть батарея 12 В 60 Ач, вы можете установить зарядное устройство на 6 ампер, что полностью зарядит полностью разряженную батарею за 10 часов в соответствии с приведенным ниже мифом:

Battery AH (написано на аккумуляторе) / ток зарядки в амперах (обеспечивает ваше зарядное устройство) = время зарядки в часах

60/6 = 10 часов

Вы также можете заряжать аккумулятор током менее 6 ампер, если хотите заряжать его в течение длительного периода времени, например, если вы собираетесь спать и хотите заряжать его до утра.Затем вы можете выбрать зарядный ток 3 или 4 ампера на вашем зарядном устройстве.

Быстрая зарядка автомобильного аккумулятора

Вы также можете зарядить аккумулятор за короткий промежуток времени, например, если вы выберете зарядный ток 10 ампер на зарядном устройстве, то ваш аккумулятор 60 Ач будет заряжаться за 6 часов, но делайте это только в тех случаях, когда у вас нет времени на его зарядку. на 10 часов. Медленная зарядка или 10-часовая зарядка всегда хороши для продления срока службы батареи.

Зарядка автомобильного аккумулятора

Теперь, когда вы прочитали всю важную информацию, упомянутую выше, необходимую для зарядки аккумулятора, пришло время зарядить аккумулятор.Прежде всего, откройте капот автомобиля и посмотрите на аккумулятор и его отрицательный (черный) (-) и положительный (красный) (+) контакты. Вы увидите, что ваш аккумулятор уже подключен к вашему автомобилю с помощью двух зажимов, снимите эти зажимы и подключите зажимы зарядного устройства, но убедитесь, что вы правильно подключили зажимы, например, красный зажим с красным соединением аккумулятора (+) и черный зажим. с черным соединением батареи (-) это очень важно. Теперь установите зарядный ток в зарядном устройстве и дважды проверьте все, например, подключение аккумулятора и зарядное устройство, и, наконец, подключите сетевой штекер зарядного устройства к сетевой розетке (переменного тока).Ваше зарядное устройство покажет вам процесс зарядки на своем экране или на любом индикаторе зарядки, который есть у вашего зарядного устройства. Теперь расслабьтесь и вернитесь после того периода времени, когда вы решили зарядить аккумулятор. После полной зарядки аккумулятора на зарядном устройстве также появится индикатор полного заряда. Теперь отсоедините зарядное устройство от аккумулятора и снова соедините автомобильные зажимы с аккумулятором, но еще раз соедините их правильно, например, красный с красным и черный с черным, и вот и все, ваш автомобиль готов к вождению.

Создайте собственные решения для зарядки аккумуляторов электромобилей

Приведенные ниже указания по применению должны помочь разработчикам создавать собственные решения для зарядки аккумуляторов электромобилей. При необходимости можно получить помощь от компании.

Популярность электромобилей (EV) в Индии быстро растет. Согласно опросу, рынок электромобилей в Индии, по оценкам, увеличится с 3 миллионов единиц в 2019 году до 29 миллионов единиц к 2027 году при среднегодовом темпе роста в 21,1%.В результате спрос на зарядные устройства переменного/постоянного тока, интеллектуальные зарядные устройства для электромобилей, также будет расти.

Чтобы эффективно заряжать батареи и обеспечивать их долгий срок службы, нам нужна интеллектуальная система управления батареями или зарядки. Чтобы реализовать такую ​​систему зарядки электромобилей, Holtek разработала интеллектуальные решения для зарядки аккумуляторов электромобилей, основанные на недорогом флэш-микроконтроллере (MCU) ASSP HT45F5Q-X для зарядки аккумуляторов электромобилей.

В настоящее время для быстрой разработки продукта доступны три конструкции зарядных устройств для электромобилей, подходящие для индийского рынка, со спецификациями 48 В/4 А, 48 В/12 А и 48 В/15 А. Эта интеллектуальная система зарядки на основе полупроводников может поддерживать как литий-ионные, так и свинцово-кислотные батареи.

Блок-схема решения для зарядки аккумуляторов электромобилей показана на рис. 1. Здесь зарядное устройство ASSP flash MCU HT45F5Q-X является сердцем схемы зарядного устройства электромобиля со встроенными операционными усилителями (OPA) и цифровым преобразователем. аналоговые преобразователи (ЦАП), которые необходимы для функции зарядки аккумулятора.

Рис. 1: Блок-схема зарядного устройства для электромобиля

Технические характеристики зарядного устройства flash MCU серии HT45F5Q-X показаны на рис.2. Разработчики могут выбрать подходящий микроконтроллер из серии HT45F5Q-X в соответствии с требованиями своего приложения.

Рис. 2: Технические характеристики HT45F5Q-X

Ниже кратко описаны функции и принцип работы зарядного устройства для электромобилей для спецификации 48 В/12 А. В этой конструкции зарядного устройства для электромобиля используется микроконтроллер HT45F5Q-2 для реализации функции управления зарядкой аккумулятора.

MCU включает в себя модуль зарядки аккумулятора, который можно использовать для управления зарядкой с обратной связью с постоянным напряжением и постоянным током для эффективной зарядки аккумулятора.Внутренняя блок-схема MCU HT45F5Q-2 показана на рис. 3.

Рис. 3: Блок-схема HT45F5Q-2

Модуль зарядки аккумулятора в HT45F5Q-2 имеет встроенные OPA и DAC, необходимые для процесса зарядки. Таким образом, конструкция снижает потребность во внешних компонентах, таких как шунтирующие регуляторы, ОУМ и ЦАП, которые обычно используются в обычных цепях зарядки аккумуляторов. В результате периферийная схема компактна и проста, что приводит к меньшей площади печатной платы и низкой общей стоимости.

Работа зарядного устройства электромобиля

Входная мощность зарядного устройства электромобиля представляет собой напряжение переменного тока в диапазоне от 170 до 300 В.Зарядное устройство электромобиля использует полумостовую конструкцию резонансного преобразователя LLC из-за его характеристик высокой мощности и высокой эффективности для получения мощности постоянного тока для зарядки аккумулятора.

В конструкции используется схема выпрямителя для преобразования входного переменного напряжения в высокое постоянное выходное напряжение, а также фильтр электромагнитных помех (ЭМП) для устранения высокочастотных помех от входного источника питания. Микросхема контроллера широтно-импульсной модуляции (ШИМ), такая как UC3525, может использоваться для управления полевыми МОП-транзисторами полумостового LLC-преобразователя.

Процесс зарядки аккумулятора контролируется MCU HT45F5Q-2. Он отслеживает напряжение батареи и уровни зарядного тока и дает обратную связь на микросхему ШИМ-контроллера. Основываясь на обратной связи, ШИМ-контроллер изменяет рабочий цикл своего ШИМ-сигнала и управляет схемой MOSFET для получения переменного выходного напряжения и тока для зарядки аккумулятора.

Для лучшей защиты HT45F5Q-2 изолирован от остальной части схемы (т. е. высоковольтных компонентов) с помощью оптрона.Светодиодные индикаторы уровня заряда батареи предназначены для определения состояния зарядки.

Процесс зарядки аккумулятора

Изменение зарядного напряжения и тока во время процесса зарядки графически показано на рис. 4. Если напряжение батареи слишком низкое при подключении для зарядки, сначала будет установлен низкий зарядный ток (т. е. непрерывный заряд (TC)) и зарядка процесс начнется.

Рис. 4: Кривая зарядки аккумулятора

Когда напряжение аккумулятора увеличивается до заданного уровня (Vu), для зарядки применяется постоянное напряжение (CV) и постоянный ток (CC), которые продолжаются до тех пор, пока аккумулятор не будет полностью заряжен.Аккумулятор считается полностью заряженным, когда напряжение достигает VOFF. Когда зарядный ток падает до Iu, устанавливается конечное напряжение (FV). Процесс контроля напряжения, тока и температуры в этом зарядном устройстве для электромобилей описан ниже.

(а) Контроль напряжения

Напряжение зарядки определяется на основе начального напряжения батареи, когда она подключена для зарядки. По мере зарядки напряжение зарядки изменяется соответствующим образом, и, наконец, когда батарея полностью заряжена, устанавливается окончательное напряжение. Уровни принятия решений по зарядному напряжению для зарядного устройства 48 В/12 А поясняются ниже.

• Если напряжение батареи <36 В, TC (0,6 А) зарядки, установка напряжения FV (56 В)
• Если напряжение батареи <40 В, TC (0,6 А) зарядки, установка напряжения CV (58 В)
• Если напряжение батареи > 40 В, зарядка CC (12,0 А), установка напряжения CV (58 В)
• При полной зарядке напряжение устанавливается на FV (56 В). Если напряжение батареи ниже FV, зарядный ток будет сброшен до CC (12,0 А).

(b) Текущий контроль

Зарядный ток устанавливается в зависимости от напряжения аккумулятора.Первоначально, если напряжение батареи слишком мало, для зарядки батареи будет установлен ток подзарядки. Как только напряжение батареи достигает определенного уровня, для зарядки подается постоянный ток, пока батарея не будет полностью заряжена. Уровни принятия решений по зарядному току для зарядного устройства 48 В/12 А перечислены ниже.

• Ток перезарядки <1,2 А, определить окончание зарядки
• Ток перезарядки >0,2 А, определить начало зарядки

(c) Защита от перегрева

Зарядное устройство электромобиля оснащено термистором с отрицательным температурным коэффициентом (NTC) для контроля температуры и вентилятором для регулирования нагрева. При повышении температуры автоматически включается вентилятор для отвода тепла; он выключается, когда температура снижается до нижнего установленного порога. Кроме того, вентилятор включается при высоком зарядном токе и выключается при низком зарядном токе.

• Когда температура NTC >110°C, зарядный ток будет снижен до 50 % от зарядного тока и будет периодически контролироваться

(d) Светодиодная индикация состояния зарядки

Они перечислены ниже.

• Зарядка TC, красный индикатор медленно мигает (0,3 с горит, 0,3 с выключается)
• CC, CV-зарядка, красный индикатор быстро мигает (0,1 с горит, 0,1 с выключается)
• При отсутствии зарядки горит зеленый индикатор
• Когда время зарядки превышает восемь часов, загораются красный и зеленый индикаторы

(e) Продолжительность зарядки

При превышении продолжительности заряда (длительность зависит от емкости аккумулятора) напряжение падает до FV, ток снижается до TC, а зарядное устройство повторно контролирует напряжение аккумулятора.

Схема и сборка печатной платы

Схема конструкции зарядного устройства Holtek EV для типа 48 В/12 А показана для справки на рис. 5, а его печатная плата в сборе показана на рис. 6.

Рис. 5: Схема зарядного устройства для электромобиля 48 В/12 А

Скачать исходное изображение:

нажмите здесь

Флэш-микроконтроллер ASSP HT45F5Q-2 также можно использовать для разработки решений с более высокой мощностью. Он предлагает программируемую опцию для установки пороговых значений параметров, что делает его очень удобным для конструкций зарядных устройств для электромобилей.Holtek предоставляет технические ресурсы, такие как блок-схемы, схемы приложений, файлы печатных плат, исходный код и т. д., чтобы помочь разработчикам в быстрой разработке продукта и сокращении времени выхода на рынок.

Рис. 6: Сборка печатной платы зарядного устройства для электромобилей Платформа разработки зарядных устройств для электромобилей

для серии HT45F5Q-X также будет доступна в ближайшее время.
