Предохранитель дворников ваз 2114 — где находится, замена
Содержание
Как поменять предохранитель дворников ваз 2114
Не волнуйтесь, если вам нужно заменить предохранитель в вашем автомобиле. Это не сложно. На самом деле, это так же просто, как подойти к автомату в вашем доме и снова включить перегоревший предохранитель.
Признаки того, что вам необходимо заменить предохранитель:
- включают мерцание или выход из строя света, в том числе внутреннего и сигнального освещения;
- отказ климат-контроля;
- потеря мощности вашего радиоприемника;
- твоя машина не заводится.
Что делать, если вы подозреваете, что у вас перегорел предохранитель? Читаем дальше…
Возьмите мурзилку и внимательно посмотрите схему
Во-первых, возьмите руководство пользователя из бардачка и перейдите на главную страницу.
Найдите предохранители, чтобы найти страницу, на которой будет указано, где именно находится блок предохранителей и какие типы предохранителей вам нужны. На странице будет схема блока предохранителей вашего автомобиля, на которой показаны все предохранители. Информация будет включать в себя назначение каждого из них и напряжение, которое содержит каждый предохранитель. Для вашего удобства я нашел предохранители и вывел их в таблицу.
Как определить ток предохранителя по его цвету
Как определить ток предохранителя по его цвету

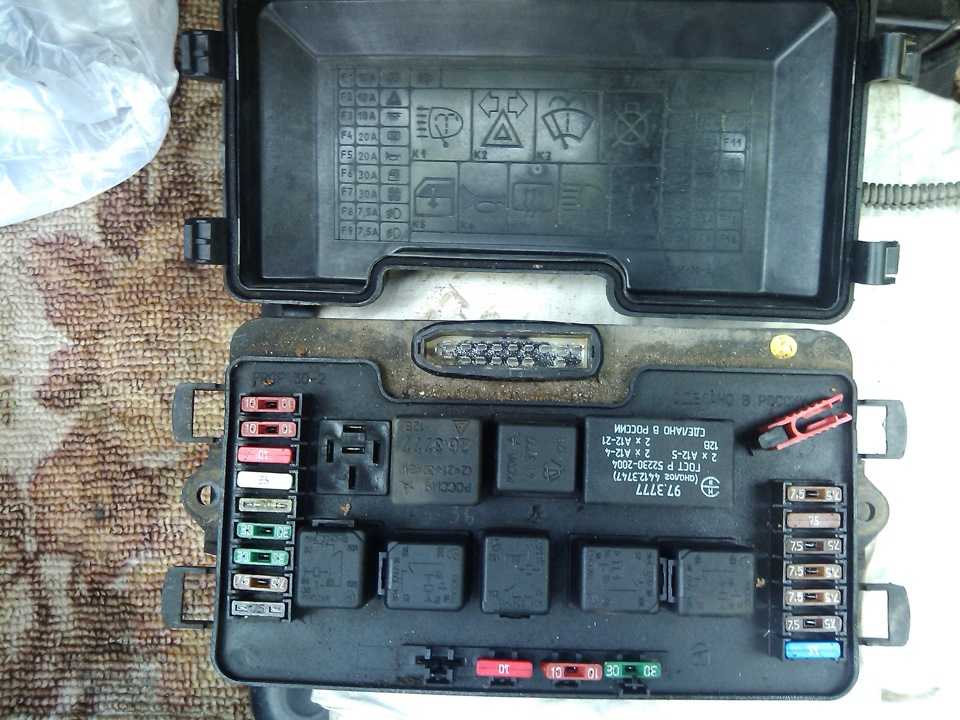

Основной блок
Схема: 2114/ 2115 – 3722010, -3722020, -3722010-30, -3722010-38, -3722010-40, -3722010-48, -3722010-60, -3722010-68
Описание предохранителей
| F1 | 10А Задние противотуманные фонари, лампа заднего сигнализатора включения заднего противотуманного света |
| F2 | 10А Поворотников и реле прерыватель указателей поворота. Система аварийной сигнализации. Контрольная лампа аварийного сигнала |
| F3 | 7,5А Системы освещения салона и багажного отсека (лампа салона, багажного отделения, подсветка ключа зажигания). Лампа стоп – сигнала торможения, лампа подсветки бортового компьютера. Лампа контроля системой управления двигателем |
| F4 | 20А Управление подогревом заднего стекла. Патрон подключения переносной лампы |
| F5 | 20А Реле контроля и включения звукового сигнала. Предохранитель и реле включения двигателя системы охлаждения |
| F6 | 30А Управление и реле включение электрическими стекло подъёмниками |
| F7 | 30А Управление электродвигателем – отопительной системы, печки салона, омывателей лобового стекла, очистителей фар. Прикуриватель салона, лампа освещения перчаточного ящика. Включение обогрева заднего стекла. |
| F8 | 7,5А Включение правой противотуманной фары |
| F9 | 7,5А Включение левой противотуманной фары |
| F10 | 7,5А Габаритный свет кузова левого борта, сигнализатор включения габаритов (на табло), лампы освещения номерного знака и подкапотного пространства, лампа подсветки выключателей, прикуривателя, рычагов управления отопителем. Выключатель освещения приборов. |
| F11 | 7,5А Габаритный свет кузова правого борта |
| F12 | 7,5А Передняя правая фара ближнего света |
| F13 | 7,5А Передняя левая фара ближнего света |
| F14 | 7,5А Передняя левая фара дальнего света. Лампа сигнализатора включения света. |
| F15 | 7,5А Передняя правая лампа дальнего света. |
| F16 | 15А Поворотники кузова, реле – прерыватель поворотников и аварийной сигнализации. Реле контроля и лампы заднего хода, лампы индикации бортовой системы контроля приборов, лампы – давления масла, включение ручного тормоза, уровень тормозной жидкости, заряд АКБ. Бортовой компьютер, обмотка генератора двигателя. |
| F17 – F20 | Запасные |
Назначение релеЗа работу прикуривателя отвечает предохранитель номер 7 на 30А.
- K1 — Реле включения очистителей фар
- K2 — Реле-прерыватель указателей поворота и аварийной сигнализации
- K3 — Реле очистителя ветрового стекла
- K4 — Реле контроля исправности ламп стоп – сигнала и габаритных огней
- K5 — Реле стекло подъёмников
- K6 — Реле звукового сигнала
- K7 — Реле обогрева заднего стекла
- K8 — Реле дальнего света фар
- K9 — Реле включения ближнего света фар
Вариант 2
Схема: 2114/ 2115 – 3722010, -3722020, -3722010-08, -3722010-10, -3722010-18
Обозначение предохранителей
| F9 | 7,5А Правая противотуманная фара. |
| F8 | 7,5А Левая противотуманная фара. |
| F1 | 10А Очистители фар (в момент включения). Реле включения очистителей фар (контакты). Клапан включения омыва фар. |
| F7 | 30А Очистители фар (в рабочем режиме). Реле включения очистителей фар (обмотка). Электродвигатель вентилятора отопителя — предохранитель печки. Электродвигатель омывателя стекол. Моторедуктор очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омыва ветрового и заднего стекол. Реле (обмотка) включения электро вентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная лампа обогрева заднего стекла. Лампа освещения вещевого ящика. |
| F16 | 15А Указатели поворота и реле – прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода). Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло «STOP». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр. |
| F3 | 10А Задние фонари (лампы стоп-сигнала). Плафон освещения салона. |
| F6 | 30А Электро стеклоподъемники передних дверей. Реле включения электро стеклоподъемников. |
| F10 | 7,5А Фонари освещения номерного знака. Подкапотная лампа. Лампы освещения приборов. Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя. |
| F5 | 20А Электродвигатель вентилятора системы охлаждения двигателя, и реле его включения (контакты). Звуковой сигнал и реле его включения. |
| F10 | 7,5А Левая фара (габаритный свет). Левый задний фонарь (габаритный свет). |
| F11 | 7,5А Правая фара (габаритный свет). Правый задний фонарь (габаритный свет). |
| F2 | 10А Указатели поворота и реле – прерыватель аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации. |
| F4 | 20А Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка для переносной лампы. Прикуриватель. |
| F15 | 7,5А Правая фара (дальний свет). |
| F14 | 7,5А Левая фара (дальний свет). Контрольная лампа включения дальнего света фар. |
| F13 | 7,5А Левая фара (ближний свет). |
| F12 | 7,5А Правая фара (ближний свет). |
За прикуриватель отвечает предохранитель номер 4 на 20А.
Реле
- K1 – реле включения очистителей фар
- K2 – реле-прерыватель указателей поворота и аварийной сигнализации
- K3 – реле стеклоочистителя ветрового окна
- K4 – реле контроля исправности ламп
- K5 – реле включения стеклоподъемников
- K6 – реле включения звуковых сигналов
- K7 – реле включения электрообогрева заднего стекла
- K8 – реле включения дальнего света фар
- K9 – реле включения ближнего света фар
Дополнительный блок
Он находится справа внизу в центральной консоли, за защитной крышкой.
Расшифровка схемы
- Главное реле (блок управления двигателем)
- Вентилятор системы охлаждения
- Топливный насос
- F1 – 15A Главное реле (блок управления двигателем, модуль зажигания)
- F2 – 15A Постоянное питание контроллера, реле включения электро вентилятора (обмотка), клапан продувки адсорбера, датчик расхода воздуха, датчик скорости, датчик кислорода (подогрев)
- F3 – 15A Топливный насос, реле топливного насоса (контакты), форсунки
Отдельные предохранители и реле могут находится вне основных блоков.
- Задний противотуманный свет (8А) – расположен в жгуте проводов
- Обогрев сидений (16А) – расположен в жгуте проводов
- Центральный замок (16А) – расположен в жгуте проводов
- Реле переднего противотуманного света (2105-3747210-58) – установлено в моторном отсеке на левом брызговике рядом с АКБ
- Реле зажигания – установлено под панелью приборов слева (маленькое реле), рядом с реле заднего противотуманного света.
Снимите крышку панели предохранителей
Как только вы узнаете, где находится панель предохранителей, снимите крышку. Если в руководстве пользователя не было вышеупомянутой схемы, не беспокойтесь. Внутренняя часть крышки панели будет. Воспользуйтесь схемой, чтобы определить местонахождение подозреваемого предохранителя, например, предохранителя вашего радио, потому что ваше радио перестало работать. Осмотрите предохранитель, чтобы увидеть, не выглядит ли он перегоревшим, например, сломанной или черной металлической нитью. Используйте фонарик, чтобы помочь.

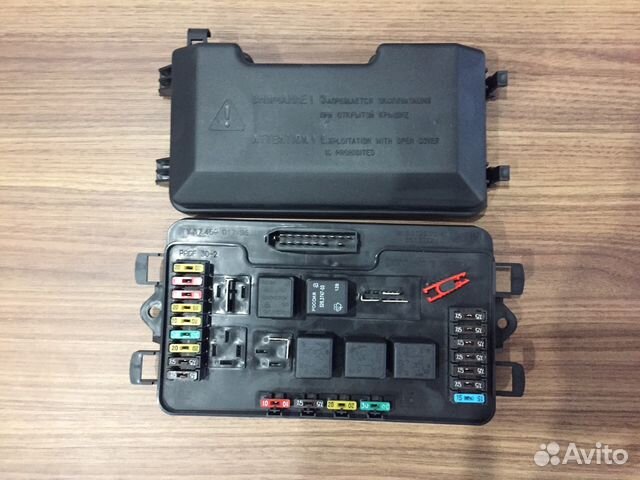

Расположение блока под капотом
Главный блок предохранителей и реле находится в задней части подкапотного пространства, в монтажном отделе, под защитной крышкой.
Расположение блока под капотом
С обратной стороны защитной крышки может быть нанесена актуальная схема для Вашего автомобиля. Сверяйте назначение!
Блока под капотом с крышкой
Снимите и замените предохранитель
Осторожно извлеките сломанный или перегоревший предохранитель из гнезда. Для этого можно использовать щипцы, но не слишком сильно. Вы же не хотите сломать предохранитель и порезаться. Отправляйтесь в местный магазин автозапчастей, чтобы купить запасной предохранитель (если вы еще этого не сделали). Убедитесь, что сменный предохранитель имеет ту же силу тока, и вставьте его в гнездо. Не используйте другую силу тока.
Процедура снятия предохранителя
- Берем щипцы.
щипцы
- Достаем предохринитель при помощи них.
Пердохранители
Проверьте предохранитель
Закройте крышку блока предохранителей и заведите автомобиль. Используя приведенный выше пример, включите дворниеи, чтобы проверить, работают ли они.
Если это так, поздравляем! Задача решена. Если это не так, возможно, что-то еще происходит, например, электрическая проблема в блоке предохранителей или в другом месте автомобиля. В этом случае пришло время заручиться профессиональной помощью, а не пытаться решить проблему самостоятельно. Есть несколько вариантов проверки.
На глазок
Проверьте предохранитель
Проверка мультиметром
Проверка мультиметром
Полезные советы об бывалых автолюбителей
Несмотря ни на что, во время посещения магазина автозапчастей запаситесь предохранителями. Держите их в бардачке, чтобы у вас всегда был под рукой предохранитель, если он вам понадобится. Это помогает предотвратить такие вещи, как неисправные звуковые сигналы или отсутствие света ночью или нерабочие дворники. Если предохранитель после замены проботал совсем немного это плохой знак, значит у вас более серьезная проблемма и нужно её решать, потому что может погареть проводка, а это серьезные расходы и автомобиль будет долго не на ходу.
596-2114-013 — Бел предохранитель | X-on Electronics
