Монтажный блок 2114 автомобилей ВАЗ

Монтажный блок 2114 устанавливается на автомобили ВАЗ 21083, 21093, 21099 после 1998 г.в. Он имеет ножничные предохранители и несколько иные соединения в отличие от блока 17.3722.

Предохранители и защищаемые цепи монтажного блока 2114 автомобилей ВАЗ 2108, 2109, 21099 до 1998 г.в.

F1 (7,5 A)

Клапан включения или электронасос омывателя фар.

Мотор-редуктор очистителей (в момент включения).

Реле (контакты) включения омывателей фар.

F2 (10А)

Указатели поворотов.

Реле указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации).

Контрольная лампа аварийной сигнализации.

F3 (10А)

Лампы стоп-сигналов.

Лампа освещения салона.

Лампа индивидуальной подсветки.

F4 (20А)

Элемент обогрева заднего стекла.

Реле (контакты) обогрева заднего стекла.

Розетка переносной лампы.

Прикуриватель.

F5 (20А)

Звуковой сигнал.

Реле звукового сигнала.

Электровентилятор радиатора двигателя.

F6 (30А)

Мотор-редуктор стеклоподъемников дверей.

Реле (контакты) стеклоподъемников.

F7 (30А)

Очистители фар (в рабочем режиме).

Электровентилятор отопителя.

Электронасос омывателя ветрового стекла (для F7).

Моторредуктор очистителя заднего стекла (для F7).

Лампа освещения вещевого ящика.

Реле времени омывателя заднего стекла.

Реле (обмотка) обогрева заднего стекла.

Клапаны омывателя ветрового и заднего стекол (для F4).

Контрольная лампа обогрева заднего стекла.

Реле (обмотка) включения электровентилятора радиатора двигателя.

Электронасос омывателей (для F4).

F8 (7,5А)

Резерв (левая противотуманная фара).

F9 (7,5)

Резерв (правая противотуманная фара).

F10 (7,5А)

Контрольная лампа включения наружного освещения.

Лампы освещения номерного знака.

Лампа подкапотная.

Лампы подсветки приборов, выключателей, прикуривателя, рычагов управления отопителем.

F 11 (7,5А)

Лампы габаритного света правого борта.

Фонари подсветки заднего номерного знака.

F12 (7,5А)

Правая фара (ближний свет).

F 13 (7,5А)

Левая фара ближний свет.

F14 (7,5А)

Левая фара (дальний свет).Контрольная лампа включения дальнего света фар.

F 15 (7,5А)

Правая фара (дальний свет).

F 16 (15А)

Указатели поворотов с контрольными лампами.

Реле указателей поворота и аварийной сигнализации.

Щиток приборов.

Контрольная лампа аварийного состояния тормозной системы.

Контрольная лампа аварийного давления масла.

Контрольная лампа включения стояночного тормоза.

Реле контроля исправности ламп.

Лампы света заднего хода.

Обмотка возбуждения генератора.

Указатель температуры охлаждающей жидкости.

Указатель уровня топлива с контрольной лампой резерва топлива.

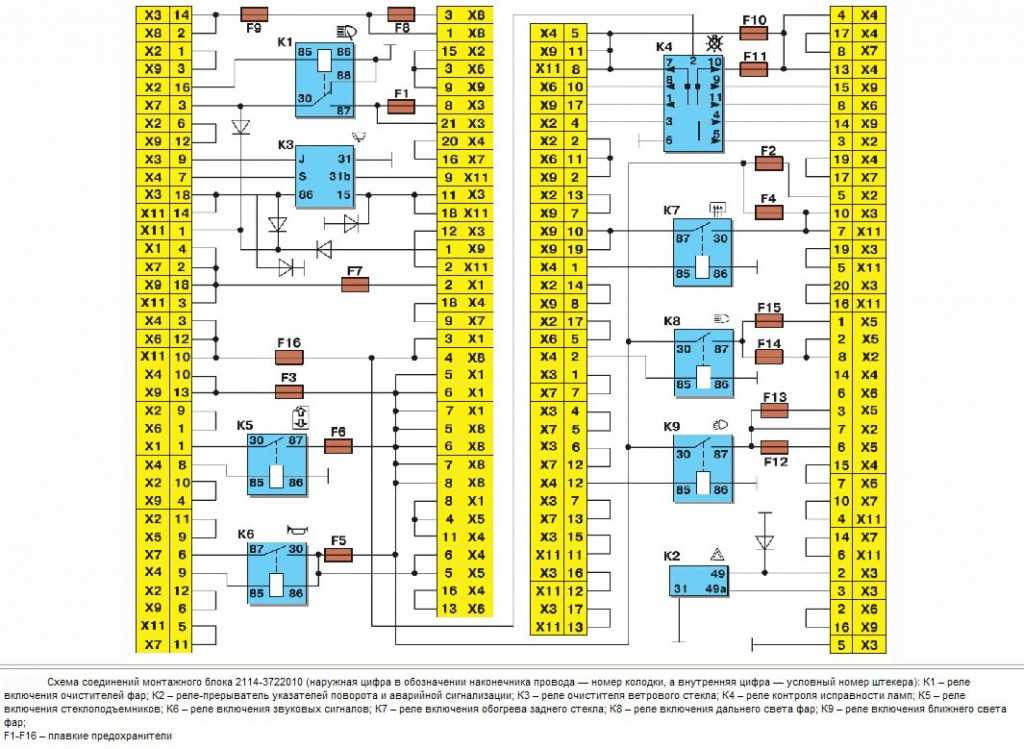

Реле и иные элементы монтажного блока 2114 ВАЗ 2108, 2109, 21099

Фото в начале статьи.

1. К5 — реле стеклоподъемников дверей.
2. Пинцет для извлечения предохранителей.
3. К2 — реле указателей поворота и аварийной сигнализации.
4. Запасные предохранители.
5. К1 — место установки реле стеклоочистителя фар.
6. К3 — реле стеклоочистителей и стеклоомывателей.
7. К7 — реле звукового сигнала.
8. К4 — реле контроля и проверки исправности ламп.
9. К9 — реле ближнего света фар.
10. К8 — реле дальнего света фар.
11. К7 — реле обогрева заднего стекла.
12. Предохранители.

Расположение реле и предохранителей в монтажном блоке 2114 разных производителей могут различаться.

Примечания и дополнения

Модификации монтажного блока 2114 для ВАЗ 21083, 21093, 21099: 2114-3722010-60, 2114-3722010-10, 2114-3722010-18. Их конструктивные отличия и взаимозаменяемость в статье: «Монтажные блоки реле и предохранителей автомобилей ВАЗ 2108, 2109, 21099».

Еще статьи по электрооборудованию автомобилей ВАЗ 2108, 2109, 21099

— Распиновка проводов выключателя аварийки ВАЗ 2108, 2109, 21099

— Перегорает предохранитель, причины

— Все реле электрооборудования автомобиля ВАЗ 21093 (21083, 21099)

— Реле ближнего света фар ВАЗ 2108, 2109, 21099

— Не работает прерывистый режим «дворников», причины

— Монтажный блок предохранителей 2115-3722010

Подписывайтесь на нас!

Распиновка блока предохранителей ВАЗ 2114

Ремонт авто власними руками

Данная распиновка (назначение контатов) блока предохранителей и реле подойдёт для автомобилей марки ВАЗ 2108, 2109, 2113, 2114 и 2115. И будет полезна как для самостоятельного ремонта, так и для автосервиса.

Названия цветов в схеме:

Буква цвета	Название цвета
Б	Белый
Г	Голубой
Ж	Жёлтый
З	Зелёный
К	Коричневый
П	Красный
О	Оранжевый
Р	Розовый
С	Синий
Ф	Фиолетовый
Ч	Чёрный

Порядок нумерации штекеров в соединительных колодках монтажного блока 2114

А – зона блока предохранителей расположенная в салоне автомобиля

B – зона блока предохранителей расположенная в моторном отсеке автомобиля

Номер разъёма	№ пина (разъёма)	Цвет провода	Цепь
Ш1	1	БГ	Кнопки управления стеклоподъёмниками
	2	Г	Выключателя зажигания (кл. 15/2)
	3	ГЧ	Реле зажигания
	4	ЖГ	Переключатель режимов электродвигателя отопителя
	5	Р	Выключатель зажигания (кл. 30 – постоянное питание)
	6	КР	Выключатель зажигания (кл. 30/1), реле зажигания
	7	Р	Блок управления блокировкой дверей
	8	П	Выключатель зажигания (кл. 50 – управление стартером)
Ш2	1	БГ	Переключатель очистителя (дворника) заднего стекла
	2	Г	Переключатель указателей поворота (правый)
	3	П	Выключатель стоп-сигналов
	4	БК	Контрольная лампа целостности наружных ламп
	5	ПЧ	Выключатель аварийной сигнализации
	6	ГБ	Передняя левая дверь
	7	–	Резерв
	8	ЗЧ	Контрольная лампа включения дальнего света
	9	–	Резерв
	10	ОЧ	Кнопка включения задних противотуманных фонарей
	11	ГП	Контрольная лампа резерва топлива
	12	ПЧ	Контрольная лампа уровня топлива
	13	БЧ	Плафон освещения салона
	14	КГ	Контрольная лампа включенного ручного тормоза
	15	ГЧ	Переключатель указателей поворота (левый)
	16	–	Резерв
	17	Ч	Масса (“минус”)
Ш3	1	Ж	Датчик скорости
	2	ЧП	Кнопка аварийной сигнализации
	3	ГК	Переключатель указателей поворотов
	4	СБ	Контрольная лампа уровня масла
	5	Ч	Масса (“Минус”)
	6	РБ	Контрольая лампа уровня омывающей жидкости
	7	РЧ	Контррольная лампа износа тормозных колодок
	8	З	Выключатель наружного освещения
	9	ЖЗ	Переключатель очистителя и омывателя стекла
	10	ПГ	Патрон подключения переносной лампы
	11	ЖБ	Переключатель очистителя и омывателя стекла
	12	РК	Переключатель очистителя и омывателя стекла
	13	ЖП	Переключатель наружного освещения
	14	Ж	Контрольная лампа противотуманных фар
	15	–	Резерв
	16	СГ	Указатель давления масла
	17	–	Резерв
	18	Р	Переключатель очистителя и омывателя стекла
	19	СО	Переключатель очистителя и омывателя стекла
	20	С	Переключатель очистителя и омывателя стекла
	21	–	Резерв
Ш4	1	ЗП	Кнопка включения и контрольная лампа включенного обогрева заднего стекла
	2	ГБ	Переключатель света фар (Дальний свет)
	3	ОГ	Комбинация приборов, стеклоочиститель
	4	ЖП	Включатель наружного освещения, переключатель стояночного света
	5	К	Реостат освещения приборов
	6	–	Резерв
	7	ЧБ	Переключатель очистителя и омывателя лобового стекла
	8	О	Клемма Ш4-3
	9	СЧ	Кнопка включения звукового сигнала
	10	Б	Включатель стоп-сигналов
	11	–	Резерв
	12	СП	Переключатель свет фар (Ближний свет)
	13	ЖП	Подрулевой переключатель света
	14	–	Резерв
	15	Б	Выключатель очистителей фар
	16	РГ	Контрольная лампа тормозной жидкости
	17	ЗБ	Указатель температуры охлаждающей жидкости
	18	КБ	Контрольная лампа заряда аккумуляторной батареи
	19	С	Кнопка включения противотуманных фар
	20	ГО	Контрольная лампа уровня охлаждающей жидкости
	21	КП	Тахометр
Ш5	1	З	Питание лампы дальнего света (правый)
	2	ЗЧ	Питание лампы дальнего света (левый)
	3	СЧ	Питание лампы ближнего света (левый)
	4	ГП	Контакт на втягивающее реле стартера (кл. 50)
	5	Г	Питание электрического вентилятора системы охлаждения
	6	С	Питание лампы ближнего света (правый)
Ш6	1	–	Резерв
	2	З	Включатель света заднего хода
	3	ГЧ	Левый передний указатель поворота
	4	–	Резерв
	5	–	Резерв
	6	–	Резерв
	7	З	Реле очистителя фар, реле электродвигателя омывателя фар
	8	Ж	Передний правый габаритный огонь
	9	БЧ	Включатель подкапотной лампы
	10	ЖЧ	Передний левый габаритный огонь
	11	Г	Передний правый указатель поворота
	12	О	Включатель света заднего хода
	13	РГ	Датчик уровня тормозной жидкости
Ш7	1	–	Резерв
	2	ЖГ	Электродвигатель очистителя фар
	3	Б	Электродвигатель очистителя фар
	4	–	Резерв
	5	СБ	Датчик уровня масла
	6	СЧ	Импульс на звуковой сигнал
	7	С	Датчик скорости
	8	ЗБ	Датчик температуры охлаждающей жидкости (на панель приборов)
	9	Ф	Генератор (Клемма 61)
	10	З	БУЭМ кл. 5 (Карбюраторные версии)
	11	БЧ	Включатель подкапотной лампы
	12	РБ	Датчик уровня омывающей жидкости
	13	РЧ	Датчик износа тормозных колодок
	14	СП	БУЭМ кл.6 (Карбюраторные версии)
	15	КП	Катушка зажигания
	16	РЗ	Датчик уровня охлаждающей жидкости
	17	СЧ	Реле передних противотуманных фар
Ш8	1	ЖП	Реле передних противотуманных фар
	2	ЖЧ	Левая противотуманная фара
	3	Ж	Правая противотуманная фара
	4	ГП	Катушка зажигания, БУЭМ кл. 4 (Карбюраторная версия)
	5	Р	Генератор (клемма 30)
	6	Р	Генератор (клемма 30)
	7	Р	Реле стартера
	8	РЧ	Реле передних противотуманных фар
Ш9	1	–	Резерв
	2	Г	Указатель поворотов (Боковой и зданий правые)
	3	БГ	Электродвигатель очистителя заднего стекла
	4	ОЧ	Задние противотуманные фонари
	5	СП	Концевой выключатель задней двери (Багажника)
	6	ПЧ	Концевой выключатель передней правой двери
	7	БЧ	Плафон освещения салона
	8	КГ	Концевик лампы-сигнализатора включенного ручника
	9	ГЧ	Боковой и задний левый указатель поворота
	10	С	Нагревательный элемент обогрева зданего стекла
	11	С	Лампы подсветки номерного знака
	12	ГБ	Передняя левая дверь
	13	Б	Плафон освещения салона
	14	П	Стоп-сигналы
	15	Ж	Правый задний габаритный огонь
	16	З	Фонарь зданего хода
	17	ЖЧ	Левая задний габаритны огонь
	18	ЖГ	Очиститель (дворник) заднего стекла
	19	С	Нагревательный элемент обогрева зданего стекла
Ш11	1	РБ	Насос омывателя
	2	РЧ	Моторчик омывателя заднего стекла
	3	–	Резерв
	4	З	Концевой выключатель карбюратора
	5	БЧ	Подкапотная лампа
	6	СП	Электрический клапан карбюратора
	7	–	Резерв
	8	К	Подкапотная лампа
	9	Б	Электродвигатель очистителя лобового стекла
	10	О	Электродвигатель очистителя лобового стекла
	11	–	Резерв
	12	СГ	Датчик аварийного давления масла
	13	–	Резерв
	14	Р	Электродвигатель омывателя лобового стекла
	15	СО	Электродвигатель очистителя лобового стекла
	16	С	Электродвигатель очистителя лобового стекла
	17	–	Резерв
	18	ЖБ	Электродвигатель очистителя лобового стекла
	19	–	Резерв

Mercedes Электрические схемы

Электрические схемы спринтер CDI 208 CDI, 211 CDI, 213 CDI, 216 CDI, Модели 308 CDI, 311 CDI, 313 CDI, 316 CDI, 408 CDI 411 CDI 413 CDI 416 CDI

Лис 26, 2021 admin

Вам так же будет интересно

Arduino-BMS-Google Suce

AllebildershoppingVideOsmapsNewsbücher

Sucoptionen

Batteri Manancement-System (BMS) MIT Arduino Selbst Bauen

Www. photovoltaik..com lebst Bauen

Www.photovoltaik.com olbst Bauen

Www.photovoltaik.com. .2019 · Man benötigt, um Spannung von 3 Zellen zu messen, 3 Relais (2xWechsel), sowie einen Kondensator, einen Widerstand und einen Arduino mit 3 …

BMS — Batterie Management System — Deutsch — Arduino Forum

forum.arduino.cc › Международный › Deutsch

06.03.2017 · Was ich genau will: Ich möchte ein Pedelec bauen und dazu auch den Akku selbst bauen. Der Akkupack wird aus 10 ein Reihe geschalteten 3,6V Akkus …

Arduino LTC6804 BMS — часть 1: основная плата: 9 шагов — инструкции

www.instructables.com предназначен для подключения к Arduino UNO в качестве стандартного экрана. Он получает питание непосредственно от Arduino, который должен быть подключен к сети 12 В …

DIY BMS v2.0 — Einfach, gunstig, wireless, erweiterbar … — YouTube

www. youtube.com › смотреть

11.02.2020 · 1. Vorstellung der Hardware: 3:41 2. Erklärung der elektrischen Schaltung: 15:113 …
Дата: 55:47
Прислан: 11.02.2020

Arduino BMS #1: Project Intro — YouTube

www.youtube.com › смотреть

208.0 · это первая из многих частей проекта, в котором я пытаюсь построить BMS с помощью …
Dauer: 11:34
Прислано: 28.01.2018

Простая DIY Arduino BMS для батареи eBike: Часть 4 — YouTube

www.youtube.com › смотреть

21.12.2021 · Простая DIY Arduino BMS батарея для eBike : Часть 4. Смотреть позже. Делиться. Копировать ссылку. Информация. Покупки …
Отправлено: 5:18
Прислано: 21.12.2021

Nutzer fragen auch

Был macht das BMS?

Ist ein BMS notwendig?

Была ли интегрирована BMS?

Была ли это BMS Schutz?

Arduino BMS #10 Github и кнопки — YouTube

www.youtube.com › смотреть

18.09.2018 · В этом видео я рассказываю о паре небольших улучшений, которые были сделаны, чтобы сделать это. ..
Добавлено: 8:16
Прислано: 18.09.2018

Arduino BMS — BQ76930 — EasyEDA open source hardware lab

oshwlab.com › grahamob › arduino-bms-bq76930-… BQ76930. Нет профиля. Лицензия: Время публикации: 2022-02-16 20:19:28. 7,4к; 3; 0; 8. Описание.

Kaufen Sie Arduino BMS MIT Kostenlosem Versand Auf aliexpress …

DE.AliexPress.com ›Оптовая ардуино-BMS

Bewertung 4,2

(3)

Zwei Spannung 18650 Lithium lithium lithium lithium lithium lithium Плата расширения для мобильных устройств 5V/3A 3V/1A micro USB для Arduino ESP32 ESP8266. 5,01€. Эрстнутцер-Прайс. + …

DIY Arduino BMS | Second Life Storage & Solar

secondlifestorage.com › threads › diy-arduino-bms

Это можно сделать, подключив конденсатор с двумя герконами к каждой из ячеек по циклам. It balances its Voltage to the cell voltage very quickly, is …

Ähnliche Suchanfragen

Arduino BMS lithium

Arduino BMS monitor

BMS Schaltplan

Welches BMS für LiFePO4

BMS und Balancer

BMS richtig dimensionieren

BMS LiFePO4 Funktion

Batterie Balancer Schaltplan

EDI88128CS15LM,EDI88128CS15LM0001

128KX8 Монолит SRAM

SMD 5962-89598

W3J1G64K-XPBX

Особенности



Время доступа 15*, 17, 20, 25, 35, 45, 55NS

40004 40004 40004 40004 40004 40004 40004 40004 40004 40004 40004 40004 40004 40004 40004 40004 40004 40004 400044

40004

и функции OE# для управления шиной



2V Удерживание данных (EDI88128LPS)



Совместимые с TTL входы и выходы

шем



Коммерческие, промышленные и военные температурные диапазоны



Корпуса для сквозного и поверхностного монтажа Распиновка JEDEC

• 32-контактный керамический DIP, 400 мил (комплект 102)

• 32-контактный керамический DIP, 600 мил (комплект 9

• 32-выводной керамический ZIP (упаковка 100)

• 32-выводной керамический SOJ (упаковка 140)

• 32-выводной керамический LCC (упаковка 141)

• 32-выводной керамический плоский пакет (упаковка 142)

Одиночное питание +5 В (±10%) Работа EDI88128CS

высокая скорость, высокая производительность, плотность 128Kx8 мегабит

Монолитная CMOS статическая оперативная память.

Устройство имеет восемь двунаправленных линий ввода-вывода для обеспечения

одновременного доступа ко всем битам слова. Функция автоматического отключения питания

позволяет встроенной схеме перейти в режим очень низкого ожидания

и вернуться в работу со скоростью, равной времени доступа к адресу

Версия с низким энергопотреблением и сохранением данных 2 В (EDI88128LPS) —

также доступен для работы от резервного аккумулятора. Военный продукт

доступен в соответствии с MIL-PRF-38535.

* Время доступа 15 нс является дополнительной информацией, свяжитесь с производителем для получения информации о наличии.

Этот продукт может быть изменен без предварительного уведомления.

Рисунок 1 — Конфигурация штифта

32 Dip

32 SOJ

32 LCC

32 FLATPACK

Вверху вид

A16

A14

A12

A16

A12

0003

I/O0

I/O1

I/O2

110003

32.

32. 32 2

32. 32. 32. 32. 32. 32. 32. 32. 32 2

32. 32 2

3 29 32 3 29 32 32. 32 2

32.

3 2

31 A15

30 NC

29 We#

28 A13

27 A8

26 A9

25 A11

24 OE#

23 A10

22 CS#

21 10009

2 22 CS#

21 I/

22 CS#

21 I/

22 CS#

21 1000 3

22 22 CS#

21 1000 3

22 22 CS#

9000 21 100094 9 20 I/O6

19 I/O5

18 I/O4

17 I/O3

A16

A14

A12

Ввод/вывод0

I/O1

I/O2

PIN -контакт.

2 V

A15

Мы#

10 A13

12 A8

14 A9

16 A11

18 OE#

20 A10

22 CS#

24 I/O7

26 I/O6

28 I/O7 O5

30 I/O4

32 I/O3

0-16

I/O0-7

A0-16

WE#

CS#

OE#

VCC

. VSS

Входы/выходы данных

Адресные входы

Разрешение записи

Chip Select

Output Enable

Power (+5V ±10%)

Ground

Not Connected

BLOCK DIAGRAM

Memory Array

Address

Buffer

Address

Decoder

I/O

Схемы

Ввод/вывод

0-7

WE#

CS#

OE#

Mercury Corp. — Memory and Storage Solutions • (602) 900rcy • 437-1520. 1

4249.14E-0816-ss-EDI88128CS

EDI88128CS

ABSOLUTE MAXIMUM RATINGS

Parameter

Voltage on any pin relative to V

Operating Temperature T

(Ambient)

Commercial

Промышленный

Военный

Температура хранения, пластик

Рассеиваемая мощность

Выходной ток

Температура перехода, T

Дж

от -0,5 до 7,0

0 до +70

-40 до +85

-55 до +125

-65 до +150

1,5

175

Блок

° C

OE#

CS#

TRUTH TABLE

Mode

Standby

Output Deselect

Read

Write

Output

High Z

Data Out

Data In

Power

Icc2, Icc3

Icc1

Рекомендуемые условия эксплуатации

Параметр

Напряжение питания

Высокое входное напряжение

Низкое входное напряжение

Symbol

Min

4.5

2.2

-0.3

Typ

5.0

—

MAX

5,5

+0,5

+0,8

Блок

Примечание:

. Абсолютные максимальные рейтинги» могут привести к необратимому повреждению

на устройство. Это только рейтинг прочности, и функциональная работа устройства в этих или любых других

условиях, превышающих те, которые указаны в эксплуатационных разделах этой спецификации, не подразумевается.

Воздействие условий абсолютного максимального рейтинга в течение продолжительных периодов времени может повлиять на надежность.

ЕМКОСТЬ

= +25°C

Параметр

Символ

Состояние

Макс.

Блок

CSOJ,

LLC

Zip, DIP,

Flatpack

Адресные линии

Линии передачи данных

40004 4000493

40004

40003

40004 40004 400049393

40004

. CC

или V

, F = 1,0 МГц

OUT

= V

или V

, F = 1,0MHZ

44444444444444444444444444444444444444444444444444444444444449.

, F = 1,0 м. пФ

пФ

Эти параметры выбраны, а не проверены на 100%.

Характеристики постоянного тока

= 5,0 В, -55 ° C

≤

+125 ° C

Параметр

Входной лидер

40003

400044

40004. Ток

Ток источника питания в рабочем режиме

Ток источника питания в режиме ожидания (TTL)

Полный ток источника питания в режиме ожидания

Низкое выходное напряжение

Выходное высокое напряжение

Примечание. I

ICC

Условия

I/O

= от 0V до V

WE# = V

, CS# = V

, I

I/O

= =. 0mA, CS2 = V

CS#

≥

, V

≤

≥

IL,

f = 0 Гц

CS#

≥

-0,2 В

≥

-0,2 В или V

≤

0,2V, F = 0HZ

444.

4444.

0,2 В.

= 8,0ma

= -4,0MA

(15-17NS)

(20NS)

(25-55NS)

(17-55NS)

(15NS)

(17-55NS)

(15NS)

(17-55NS)

(15NS)

CS (17–55 нс)

CS (15 нс)

LPS

Мин.

—

2,4

9000

444444444444439000

444443

44443

444444443

4444443

444444443

444444444444444444444444444444443

9 —

—

Max

±5

±10

300

225

200

0. 4

—

единицы

мкА

. — MI -MAISTER SELESERSIONS и MIMOURY SELESIONS и MISTION MAISTERIS. (602) 437-1520 • www.mrcy.com

4249.14E-0816-ss-EDI88128CS

EDI88128CS

AC CHARACTERISTICS – READ CYCLE (15 to 20ns)

= 5.0 В, Vss = 0 В, -55°C

≤

+125 ° C

Параметр

Время цикла чтения

Время доступа к адресу

Время доступа к доступу

Чип Включен в низкий z (1)

Отключение чипа для вывода в высоком Z (1)

Удержание вывода при изменении адреса

Включение вывода для действительного вывода

Включение вывода для вывода при низком Z (1)

Отключение вывода для вывода при высоком Z(1)

Разрешение чипа для включения питания (1)

Разрешение чипа для отключения питания (1)

1. Этот параметр гарантирован конструкцией, но не тестировался.

AVAV

AVQV

ELQV

EHQZ

9000V

9000V 9000V 9000V

9000V

9000V 9000V

9000V

9000V 9000. t

GHQZ

ELICCH

EHICCL

Символ

JEDEC

Доп.

ACS

CLZ

CHZ

OLZ

ОГЗ

MIN

15NS*

MAX

0004 3

Min

17ns

Max

Min

20NS

MAX

Единицы

10 0003

40004

. 0003

Характеристики переменного тока -Цикл считывания (от 25 до 55 нс)

= 5,0 В, VSS = 0V, -55559.

≤

+125 ° C

Символ

Параметр

Цикл считывания. 1)

Отключение чипа для вывода в High Z (1)

Блокировка вывода при изменении адреса

Активация вывода для действительного вывода

Активация вывода для вывода при низком Z (1)

Отключение вывода для вывода при высоком Z(1)

Активация чипа для включения питания (1)

Chip Enable to Power Down (1)

1. Этот параметр гарантирован конструкцией, но не тестировался.

JEDEC

AVAV

AVQV

ELQV

т 30QEL

0004 T

EHQZ

AVQX

GLQV

GLQX

GHQZ

ACS

CLZ

CHZ

OLZ

OHZ

Min

25ns

Max

Min

35ns

Max

Min

45ns

Max

Min

55ns

Max

Units

AC TEST CONDITIONS

Рисунок 1

VCC

Рисунок 2

VCC

Уровни входных импульсов

Входные и падшие времена

Входные и выходные уровни времени

Примечание: для T

EHQZ

, T

GHQZ

и T

WLQZ

, CL = 5PF Рис. 2

480 Ом

до 3,0 В

5NS

10003

9000.0003

255 Ом

30PF

255 Ом

5PF

Mercury Corp.-Решения памяти и хранения • (602) 437-1520 • -ss-EDI88128CS

EDI88128CS

AC CHARACTERISTICS – WRITE CYCLE (15 to 20ns)

= 5.0V, Vss = 0V, -55°C

≤

+125°C

Параметр

Время цикла записи

Чип включен до конца записи

Время установки адреса

Адрес действителен до конца записи

Ширина импульса записи

Время восстановления записи

Время удержания данных 1)

Время записи данных

Выход активен с конца записи (1)

1. Этот параметр гарантирован конструкцией, но не тестировался.

Символ

JEDEC

Альт.

AVAV

ELWH

ELEH

AVWL

AVEL

AVWH

AVEH

WLWH

0004 t

WLEH

WHAX

EHAX

WHDX

EHDX

WLQZ

WHZ

DVWH

DVEH

WLZ

WHQX

15ns*

Min

MAX

MIN

17ns

40003

17ns

0003

20ns

Max

Units

Характеристики переменного тока -Цикл записи (от 25 до 55 нс)

= 5,0 В, VSS = 0V, -55 ° C

≤

+125 ° C

Параметр

Запись на выход в High Z (1)

Время записи данных

Выход активен с конца записи (1)

1. Этот параметр гарантирован конструкцией, но не тестировался.

Символ

JEDEC

Альт.

AVAV

E1LWH

ELEH

AVWL

АВЕЛЬ

AVWH

AVEH

WLWH

WHAX

EHAX

WHDX

EHDX

WLQZ

WHZ

DVWH

DVEH

WHQX

WLZ

25NS

MIN

20 0003

Min

35ns

Max

Min

45ns

Max

Min

55ns

Max

Units

Mercury Corp. — Memory and Storage Solutions • (602) 437-1520 • www.mrcy.com

4249.14E-0816-ss-EDI88128CS

EDI88128CS

FIGURE 2 – TIMING WAVEFORM – READ CYCLE

AVAV

ADDRESS

AVAV

CS#

AVQV

ADDRESS 2

ADDRESS

ADDRESS 1

AVQV

DATA Ввод/вывод

AVQX

Данные 1

Данные 2

ELQV

ELQX

ELICCH

.9000.8

.9000.

.9000.8

. 8

. #

Цикл чтения 1 (We# High; OE#, CS# Low)

Данные ввода/вывода

GLQV

GLQX

Цикл чтения 2 (We# High)

GHQZ

РИСУНОК 3 – ЦИКЛ ЗАПИСИ – WE# CONTROLLED

AVAV

Адрес

AVWH

ELWH

CS#

WHAX

444444444444444444444444444.
