Как выставить зажигание на УАЗ 402 двигатель карбюратор ЗМЗ

Чтобы двигатель с карбюратором 402 от УАЗ нормально работал, нужно правильно выставить зажигание, а как это сделать будет рассказано в данной статье. Многие начинающие автовладельцы неправильно выставляют метки при смене ГРМ, поэтому часто в наш авто-сервис попадают движки, которым требуется капитальный ремонт. Подобного нельзя допускать, так как для владельца это, во-первых, затратно. Во-вторых, такая поломка приводит к покупке нового двигателя. Но такое случается нечасто.

Элементы системы зажигания

Элементы поджига горючего в двигателе являются главенствующими. Посредством ее запускается силовой агрегат. Для движков на бензине разработано пара типов систем зажигания:

• контактные;
• бесконтактные.

Элементы поджига горючего бензинового двигателя даны в списке:

• распределитель или прерыватель искры. Устанавливают для определения момента в зажигании появления искры и передачи высокого напряжения на цилиндры мотора. Устройство совмещает свою работу с движением поршней в цилиндрах;
• катушка;
• коммутатор. Эта деталь гасит поступление электричества на обмотку катушки и превращает сигнал от регулятора в сигнал тока;
• свечи;
• замок;
• стартер;
• сопротивление. Добавляют иногда.

Внимание! На двигателе от Газели или УАЗ используют бесконтактную систему поджига. В нее добавляют генератор для управления сигналами и устройства для регулирования опережения: вакуумное и центробежное.

Опытные механики советуют для правильного выставления зажигания прочесть характеристики, которые даны ниже:

• работа цилиндров мотора производится таким образом: один, два, четыре, три;
• устройство ротора всегда крутится против минутной стрелки часов;
• центробежная деталь имеет угол опережения в восемнадцать градусов;
• вакуумная деталь имеет угол опережения в десять градусов;
• люфт СЗ не превышает 0,8 мм;
• R резистора не превышает 8 кОм;
• R СЗ не больше 7 кОм;
• R в обмотке статора – 0,5 кОм.

Теперь поговорим о том, как работает поджиг горючего в силовом агрегате.

Ремонт и основные проблемы

Двигатель ЗМЗ 402 и его модификации достаточно легко поддаются ремонту даже в самом худшем техническом состоянии. Так, проводится переборка силового агрегата, головки блока и замена расходных элементов. Сам процесс ремонта проводится поэтапно, как и для любого силового агрегата. Итак, рассмотрим, поэтапный процесс капитального ремонта ЗМЗ 402.

Разборка

На данном этапе разбирается ДВС полностью, а именно демонтируется головка блока, снимается поддон и все детали разбираются. Для данного типа моторов процесс дефектовка проводиться в процессе разборки. Сюда не входят только промеры блока цилиндров, опресовка головки, а также замер коленчатого вала.

Диагностические операции

На данном этапе проводятся работы по определению твердости и толщины шеек коленвала, а также его ремонтопригодности. Так, если деталь можно отремонтировать, то определяется размер шеек и изделие отдается на последующую обработку. То же самое ждет и блок цилиндров. Гильзы промеряются и определяется ремонтный размер поршней.

Опресовка ГБЦ ЗМЗ 402 — это процесс определения наличия трещин в корпусе. На головке закрываются все отверстия, кроме впускного для охлаждающей жидкости, в которое подается горячая вода или керосин. Далее, специалист смотрит, есть ли протеки и трещины. Если нет, то ГБЦ отправляется на ремонт, а если есть — то все дефекты необходимо заварить.

Поскольку деталь сделана с алюминия, то применяется аргонная сварка. В гаражных условия, для заделывания отверстий в корпусе силового агрегата, автомобилисты пользуются холодной сваркой.

Расточка

Блок цилиндров и коленчатый вал подвергаются расточке. Если цилиндры уже вышли с ремонтного размера, то устанавливаются гильзы стандартного диаметра 92 мм. Для блока цилиндров характерным становиться хонинговка — это один из процессов расточки цилиндров блока при помощи специального станка. Коленчатый вал растачивается на специальном агрегате, при помощи высоких оборотов и камня, который полирует шейки.

Работы по ГБЦ

Головка блока цилиндров также поддается переборке. Так, зачастую меняются клапана, седла, сальники и манжеты. Неоднократно специалистам приходится заменять направляющие втулки клапанов. С развитием современной технологии ремонта, для ЗМЗ 402 можно применить гильзовку технологией k-line. Для этого применяются бронзовые втулки размером 9 мм.

На сегодняшний день, достаточно часто встречается замена распределительного вала. Это связано с тем, что двигателям по 20-30 лет и эта деталь уже несколько раз изнашивалась. Поэтому, при проведении ремонта ГБЦ на эту деталь стоит обратить особое внимание. При необходимости рабочая поверхность головки блока шлифуется.

Сборка

Сборочные операции проводятся на специальном стенде. Все детали устанавливаются в той же последовательности, что и разбирались. Так, замене, зачастую, поддаются масляный и водяной насос, устанавливается новый комплект прокладок.

Порядок работы системы зажигания

Поджиг смеси горючего происходит следующем образом:

1. Водитель поворачивает ключ в замке.
2. Ток от аккумулятора поступает в стартер.
3. Начинается вращение коленвала.
4. Включается трамблер.
5. Ток попадает на катушку.
6. Через коммутатор проходит в распределитель.
7. Последнее устройство распределяет ток по свечам.

Похожая статья Что будет если залить дизельное масло в бензиновый двигатель

Таким образом происходит правильное зажигание в моторе. Однако, бывают ранние и поздние поджиги. Тогда можно говорить о неисправностях силового агрегата.

Раннее зажигание

Ранний поджиг происходит раньше момента подхода поршня цилиндра к верхней мертвой точке. Бензин с воздухом и маслом поджигается, когда поршень еще двигается. Подобные проблемы появляются из-за неправильно постановленного угла поджига.

Опытные механики определяют подобную поломку по следующим признакам:

• силовой агрегат не заводится сразу;
• нестабильная работа движка при простое на светофорах, когда машина стоит на месте;
• появление звука стрекотания, который не проходит, когда нагрузка увеличивается;
• при разборке мотора, механики обнаруживают нагар на свечах. Это значит, что горючее не прогорает до конца;
• увеличение расхода горючего;
• темный дым из трубы глушителя.

Это все признаки раннего зажигания. Давайте посмотрим, что бывает, когда зажигание медлит и воспламенение не происходит вовремя.

Позднее зажигание

При неправильной настройке меток на моторах 402 ЗМЗ позднее зажигание происходит тогда, когда поршень уже прошел верхнюю точку. Автовладелец это может заметить по падению мощности при увеличенном расходе бензина.

Опытные механики замечают позднее зажигание по следующим признакам:

• свечи сереют или белеют;
• двигатель начинает сильно нагреваться, хотя система охлаждения в порядке;
• мотор может глохнуть, когда увеличивается нагрузка.

Верная регулировка поджига и адекватное раставление меток поможет справиться с вышеописанными неполадками.

Допустимые нормы зазоров

Зачем вообще осуществляется регулировка клапанов, и что будет, если ее вовремя не выполнить? Последствия могут привести к прогоранию цилиндра и в следствии к дорогостоящему и по времени затратному ремонту 402 двигателя. Иными словами, эта процедура позволяет поддерживать в работоспособном состоянии детали ДВС.

Есть несколько явных признаков того, что пришло время процедуры регулировки:

• стук клапанов в движке;
• нестабильная работа ;
• падение мощности ;
• увеличенный расход топлива .

Допустимые нормы представлены ниже:

1. 1 и 4 цилиндры . Для этих цилиндров допускные показатели на всасывающих клапанах будут в пределах 0,40-0,45 мм, а для выпускных 0,35-0,40 мм.
2. 2 и 3 цилиндры . Тут показатели как на впускных, так и на выпускных будут в диапазоне 0,40-0,45 мм.

Порядок регулировки системы зажигания

Чтобы верно отрегулировать поджиг, нужно не только выставить углы опережения, но и верно расположить метки. Кстати, если автовладелец не понимает и не разбирается в конструкции двигателя, то лучше эту работу отдать опытным механикам в сервис-центре.

Давайте разберем все нюансы регулировки зажигания.

Сопоставление меток

Для верного сопоставления меток и выставления зажигания двигателя делают следующее:

1. Выставляют первый цилиндр в верхней мертвой точке.
2. Коленвал проворачивают так, чтобы метка на его шкиве сошлась с меткой на ГБЦ.

Чтобы сделать эти действия, потребуется вынуть свечу первого цилиндра и заткнуть отверстие тряпкой. Проворачивать до тех пор коленвал, пока данная тряпка не будет вынута воздухом, который создает давление внутри цилиндра.

Похожая статья Ремонт 402 ЗМЗ двигателя своими руками

Подобные действия помогут найти окончание такта сжатия, иначе верхнюю мертвую точку цилиндра.

Регулировка угла опережения

Чтобы выставить угол опережения зажигания ЗМЗ 402, нужно сделать следующее:

1. Немного открутить болт корректора октанового числа на трамблере.
2. Выставить угол опережения на двигателе по центру шкалы.
3. Немного открутить винт, который фиксирует пластинки устройства, корректирующего октан.
4. Прокрутить распределитель так, чтобы красная отметина на головке ротора стала прямо перед меткой на статоре.

Затем автовладелец должен с помощью одной руки удерживать распределитель двигателя. А второй рукой он будет закручивать винты. Таким образом выставляется зажигание ЗМЗ 402.

Проверка правильности установки зажигания

Теперь автовладельцу останется проверить правильность установки зажигания. Верно ли он установил зажигание или нет, определить можно так:

1. Разогнать транспортное средство до 60 километров в час.
2. На этой скорости резко нажать на педаль газа.
3. Произойдет детонация в течение трех секунд.
4. Если в дальнейшем она не продолжается, то зажигание двигателя было выставлено верно.

Внимание! Опытные механики выставляют зажигание в двигателе с помощью стробоскопа.

инжектор на 402 двигатель

Добавлено: Сб Авг 05, 2006 12:58 am Заголовок сообщения: инжектор на 402 двигатель	Ответить с цитатой |
у меня газ 31029 с двигателем змз 402 хочу попробывать устоновить впрыск вместо карбюратора за основу взял фарсунки датчики бензонасос от bmw а блок управления самодельный но с аналоговым управлением сигналов кто нибудь пробывал что нибудь подобное делать

Вернуться к началу

Вернуться к началу

Вернуться к началу

Вернуться к началу

Вернуться к началу

https://mpsz. ru/forum/about.php Занимательная штука. Сейчас деньжата появятся, обязательно куплю (полный комплект, т.е. с ДД и бортовым компьютером).

Вернуться к началуВернуться к началу

Как определяли проблему на 4 горшке? Пропадала компрессия? Т.е. шли задиры. Или как то иначе?

Как самостоятельно установить зажигание

Установку зажигания можно провести самостоятельно. Для подобной процедуры понадобится стандартный набор инструментов. Если есть стробоскоп, то это хорошо. Инструмент позволит выставить верно поджиг смеси, чтобы не лазить без конца под капот.

А делается процедура следующим образом:

1. Прогревают мотор до 80 градусов. Это его рабочая температура.
2. К бортовому компьютеру подключают инструмент.
3. Фиксатор крышки распределителя нужно будет открутить.
4. Датчик сигнала нужно одеть на высоковольтный провод первого цилиндра.
5. Если есть шланг корректора вакуума двигателя, то его нужно заглушить.
6. На шкив коленчатого вала двигателя направляют свет от стробоскопа.
7. Заводят мотор и оставляют работать на холостом ходу.
8. Проворачивают корпус трамблера.
9. Совмещают метки.
10. Затягивают фиксатор.

На этом процедура установки закончена.

Техническое обслуживание

Как правильно обслужить свой Волговский мотор? Очень редко в интернете можно найти достоверную информацию о техническом обслуживании ЗМЗ 402. В свою очередь, были найдены технические карты завода изготовителя о правильном обслуживании мотора. Итак, распишем, как проводиться ТО для 24-ки:

1. 1000 км: замена масла и масляного фильтра.
2. 8000 км: замена масла, масляного и воздушного фильтра, свечей зажигания, высоковольтных проводов, фильтра тонкой очистки топлива.
3. 17000 км: замена масла, масляного фильтра, топливного фильтра.
4. 25000 км: замена масла, масляного и воздушного фильтра, свечей зажигания, высоковольтных проводов, фильтра тонкой очистки топлива, регулировка клапанов.
5. 35000 км: замена масла, масляного фильтра, топливного фильтра, замена ремня ГРМ и генератора.
6. 45000 км и последующие: замена масла и масляного фильтра. Каждые 20000 км меняется — топливный и воздушный фильтр, регулируются клапана. Каждые 40000 км пробега — замена ремня ГРМ.

Установка трамблера с приводом

Установка трамблера с приводом производится следующим образом (все работы проводятся на работающем силовом агрегате):

1. Поворачивают распределитель против часовой стрелки.
2. Будьте готовы к тому, что обороты мотора возрастут.
3. Если автовладелец продолжит прокручивать распределитель двигателя, то силовой агрегат может перестать работать стабильно.
4. Когда обороты мотора понизятся, необходимо распределитель прокрутить по часовой стрелке.

Похожая статья Двигатель на Ниву от иномарки без переделок

Чтобы протестировать правильно ли все сделано, рекомендуется резко газануть на машине или, наоборот, резко затормозить и постоять немного. При этом работа движка должна быть стабильна, и он не должен заглохнуть.

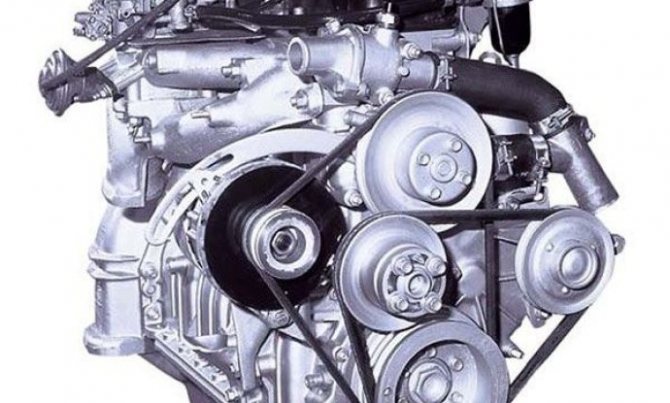

История

Разрабатывался он не менее легендарным конструктором Гарри Вольдемаровичем Эвартом специально для Волги. Этот силовой агрегат должен был прийти на смену устаревшего мотора ГАЗ-21. В последующей разработке был сделано много модификаций, таких как — ЗМЗ-24Д и ЗМЗ 4021.

Еще этот мотор называют ЗМЗ 24, поскольку изначально он предполагался для установки тольку на 24-ю Волгу, но как показала практика и история, движок получил достаточно широкое распространение на другие модели автомобилей.

Мотор ЗМЗ 24Д имел улучшенные характеристики охлаждения, которые снижали расход горючего. Но, эта серия двигателей прервалась в 1972 году, поскольку ремонт силового агрегата обходился слишком дорого.

Впоследствии ВОЛГА получила всего два силовых агрегата — ЗМЗ 402 и ЗМЗ 402.1. Но, как показывает практика, использование силовых агрегатов ЗМЗ 24 и ЗМЗ 24Д дошли до нашего времени, и на некоторых автомобилях 24-й серии еще можно встретить такие моторы.

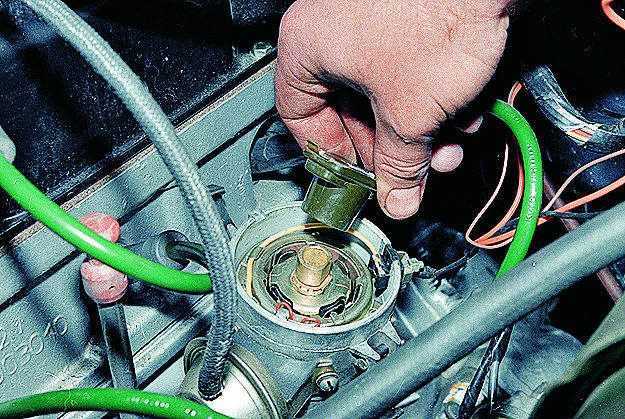

Снятие распределителя в сборе с приводом масляного насоса

Чтобы провести ремонтные работы трамблера на моторе Газели или УАЗ, потребуется его снять. Это делается таким образом:

1. Демонтируют крышку вместе с проводами, которые находятся там.
2. Удаляют шланг вакуумного регулятора.
3. Демонтируют крепление низковольтного провода.
4. Снимают крепления октан-корректора. Для этого используют ключ на десять. А для демонтажа низковольтного провода – ключ на семь.
5. Наконец снимают сам трамблер двигателя.

Эта задача легкая и не требует для выполнения особых умений. Однако автовладелец должен иметь понимание конструкции мотора. Установка производится в обратной последовательности. Нужно помнить, что установить распределитель можно только в одном положении.

Если потребуется снять еще масляный насос с трамблером, то необходимо сделать так:

1. Демонтируют крышку распределителя двигателя. Убирают высоковольтные провода.
2. Теперь необходимо запомнить, как расположен бегунок относительно корпуса.
3. Демонтируют вакуумный шланг и провод коммутатора.
4. Откручивают две гайки крепления. Ключ используют на тринадцать.
5. Демонтируют датчик распределителя и масляный привод.

Удаляют прокладку на двигателе и кладут новую, если дело в ней. При неизменном положении коленвала двигателя, устанавливают все в обратной последовательности. Если же произошли даже небольшие изменения, то вначале поршень переводят в верхнюю мертвую точку. Совмещают метку шкива коленвала с меткой на ГБЦ. Цилиндры должны быть закрыты.

Затем производят установку трамблера.

Особенности поджигания топлива

Перед тем, как установить и правильно выставить порядок зажигания на 402 двигателе, важно разобраться с конструктивными особенностями трамблера. На этом двигателе установили распределитель электрического потока без традиционных металлических контактов. Инновация в том, что сложным процессом управляет вместе с генератором вакуумный регулятор опережения.

Распределитель устанавливает порядок появления искры, последовательность поджигания топлива по цилиндрам. Правильно «уловить» моменты искрового разряда помогает механический бегунок. Он монтируется непосредственно на шкиве. Имеет резистор, помогающий микшировать помехи. Коммутирующее устройство рассоединяет цепь в первой катушке. В последующем превращает, исходящие от узла электрические импульсы, в преривистый ток в КЗ.

Установка момента зажигания на газ 24 метки для установки видео

Наконец то нашел время и поставил бесконтактное электронное зажигание на Старушку. Все делал по инструкции OGSStudio.Накануне купил коммутатор от девятки, 2-х выводную катушку от Оки, датчик Холла, свечи Бриск, модулятор и площадку под датчик Холла заказал через Авито чтобы самому не мудохаться.

Силиконовые провода у меня были от Оки, как раз 2 остались от комплекта, когда на дедушкиной Оке провода меняли. Датчик Холла пришлось менять так как на некоторых нету дырок под нестандартную установку, короче надо искать датчик с 4-мя дырками ))).

Отрегулировал момент зажигания мультимером, который одолжил у Андрея после вчерашних покатушек. Завел с полдрочка, но допустил ошибку – заглушил чтобы выкатить мот из гаража, забыл включить зажигание и все, залил свечи. На помощь пришел Олег, который привез мне зарадник, с толкача мы завели старушку.

Теперь тьфу-тьфу мотор работает ровно. Надеюсь что успею собрать до фестиваля “Полный газ”, хочу выпендриться и поехать туда на старушке.

Что нужно знать

Чтобы правильно произвести настройку и регулировку зажигания ЗМЗ 402, необходимо знать некоторые нюансы о работе силового агрегата. На таких моторах установленный бесконтактный распределитель, дополненный генератором управляющих сигналов и смонтированным регуляторами опережения — вакуумным и центробежным (автор видео — smotri Vidik).

Распределитель предназначен для выполнения определенных функций:

• определяет момент появления искры;
• передает сигналы высокого напряжения по цилиндрам силового агрегата, учитывая порядок их работы.

Для правильного распределения импульсов используется бегунок, установленный на шкиве механизма. Бегунок оборудован резистором и предназначен для подавления помех. Коммутаторное устройство выполняет функцию размыкания цепи обмотки катушки зажигания, преобразовывая управляющие сигналы от регулятора в сигналы тока на КЗ.

Чтобы правильно установить зажигание на 402 двигатель, необходимо учитывать характеристики системы, представленные ниже:

• порядок функционирования цилиндров — сначала первый, затем второй, потом четвертый и третий;
• ротор распределительного элемента вращается против часовой стрелки;
• на центробежном устройстве угол опережения от 15 до 18 градусов;
• на вакуумном устройстве этот показатель от 8 до 10 градусов;
• люфт на СЗ должен быть не больше 0.8 мм;
• показатель сопротивления резистора должен быть от 5 до 8 кОм;
• параметр сопротивления СЗ должен варьироваться в районе 4-7 кОм;
• в обмотке статора уровень сопротивления должен быть не более 0. 45 и не менее 0.5 кОм.

Разобранный трамблер для ЗМЗ

Интересные факты

Двигатель ЗМЗ 402 получил довольно широкое распространение не только на территории Союза и СНГ, но и в Прибалтике, а также Германии. Так, силовой агрегат устанавливался на такие знаменитые модели, как Мерседес Бенц 302 и 115.

Похожими можно назвать двигатели, которые устанавливались на автомобили: Plymouth Valiant (1967–1976), Dodge Dart (1967–1976), Dodge Aspen и Plymouth Volaré (1976–1980), Chevrolet Nova (1967–1974), Ford Falcon (1962–1991), Volvo 140/240 (1967–1993), Mitsubishi Debonair (1964–1986).

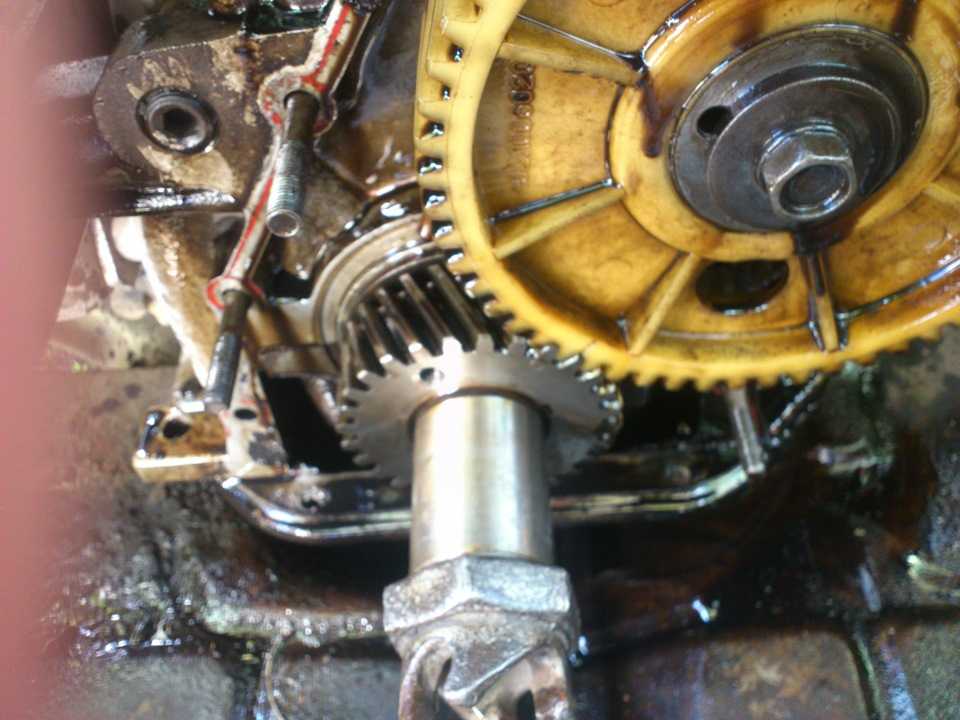

Как правильно поставить привод трамблера

Содержание

• Что нужно знать
• Как самостоятельно установить зажигание?
• Разборка
• Описание СЗ на УАЗ
  • Принцип работы СЗ
  • Виды систем зажигания
• Как правильно выставить?

Двигатель ЗМЗ 402 является одним из продуктов российской автомобильной промышленности, широко применяющийся в автомобилестроении. Этими силовыми агрегатами оснащались отдельные модели автомобилей Волга, УАЗ, Газель. Для обеспечения нормальной работоспособности мотора на машине должно быть правильно выставлено зажигание. В этой статье мы расскажем, как происходит установка трамблера на 402 двигателе и что следует учитывать при выполнении задачи.

Что нужно знать

Чтобы правильно произвести настройку и регулировку зажигания ЗМЗ 402, необходимо знать некоторые нюансы о работе силового агрегата. На таких моторах установленный бесконтактный распределитель, дополненный генератором управляющих сигналов и смонтированным регуляторами опережения — вакуумным и центробежным (автор видео — smotri Vidik).

Распределитель предназначен для выполнения определенных функций:

• определяет момент появления искры;
• передает сигналы высокого напряжения по цилиндрам силового агрегата, учитывая порядок их работы.

Для правильного распределения импульсов используется бегунок, установленный на шкиве механизма. Бегунок оборудован резистором и предназначен для подавления помех. Коммутаторное устройство выполняет функцию размыкания цепи обмотки катушки зажигания, преобразовывая управляющие сигналы от регулятора в сигналы тока на КЗ.

Чтобы правильно установить зажигание на 402 двигатель, необходимо учитывать характеристики системы, представленные ниже:

• порядок функционирования цилиндров — сначала первый, затем второй, потом четвертый и третий;
• ротор распределительного элемента вращается против часовой стрелки;
• на центробежном устройстве угол опережения от 15 до 18 градусов;
• на вакуумном устройстве этот показатель от 8 до 10 градусов;
• люфт на СЗ должен быть не больше 0.8 мм;
• показатель сопротивления резистора должен быть от 5 до 8 кОм;
• параметр сопротивления СЗ должен варьироваться в районе 4-7 кОм;
• в обмотке статора уровень сопротивления должен быть не более 0.45 и не менее 0.5 кОм.

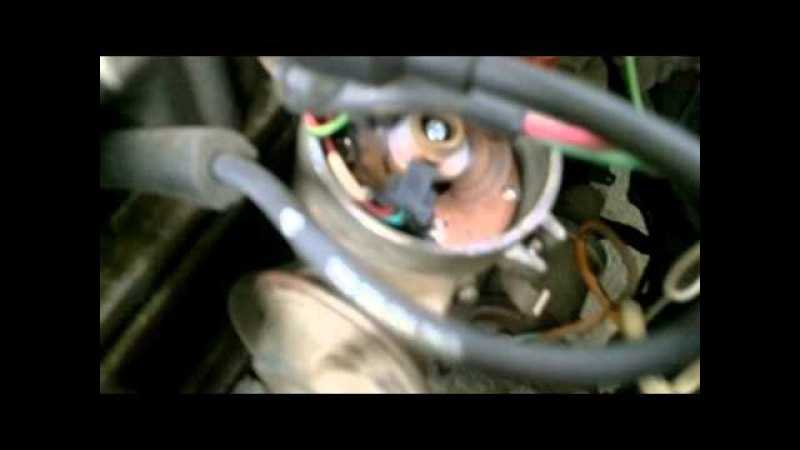

Разобранный трамблер для ЗМЗ

Как самостоятельно установить зажигание?

Как производится установка зажигания на ЗМЗ 402? Коленвал необходимо поставить в положение, которое соответствует углу опережения в 5 градусов.

Устанавливать момент нужно так:

1. На силовом агрегате совмещаем среднюю риску на его валу на крышке ГБЦ, то есть в момент окончания такта сжатия на 1 цилиндре.
2. Если трамблер не был демонтирован с силового агрегата, такт сжатия на 1 цилиндре можно выявить путем открытия его крышки. Необходимо, чтобы бегунок был установлен напротив внутреннего контакта, который подключен посредством кабеля к свече. Если определить так сжатия не получается, можно произвести демонтаж СЗ, установленной в первом цилиндре. После этого отверстие необходимо будет закрыть ветошью, а лучше — бумагой. Коленвал нужно начать вращать, а в тот момент, когда бумажная пробка будет выбита воздушным потоком, начнется такт сжатия.
3. Теперь понадобится гаечный ключ на 10 — с его помощью необходимо немного ослабить болт октан-корректора, при этом сам винт выкручивать не нужно.
4. Далее, следует выставить его шкалу на нулевой показатель, это приблизительно середина шкалы.
5. После выполнения этих действий при помощи гаечного ключа на 10 необходимо ослабить болт, который фиксирует пластинки октан-корректора.
6. Теперь нужно провернуть корпус трамблера таким образом, чтобы были совмещены метки. В частности, речь идет о красной метке, расположенное на роторе, а также риске на статоре. Когда установка привода устройства будет завершена, трамблер необходимо одной рукой удерживать в данном положении, второй рукой закручивается болт.

Многие выставляют зажигание стробоскопом. Иногда выставление момента зажигания не дает результатов — двигатель продолжает троить и работать не на полную мощность. Причина заключается в неработоспособности распределителя в целом. Проблему может решить замена или ремонт трамблера.

Установку привода масляного насоса и распределителя зажигания на блок производите в следующем порядке:

1. Выверните свечу первого цилиндра.
2. Установите в отверстие для свечи компрессометр и Проворачивайте пусковой рукояткой коленчатый вал до начала движения стрелки. Это произойдет в начале такта сжатия в первом цилиндре. Можно заткнуть отверстие для свечи бумажным пыжом или большим пальцем руки. В этом случае при такте сжатия выскочит пыж или будет ощущаться выход воздуха из-под пальца.
3. Убедившись, что сжатие началось, осторожно проверните коленчатый вал до совпадения отверстия на ободке шкива коленчатого вала с указателем (штифтом) на крышке распределительных шестерен.
4. Проверните валик привода, чтобы прорезь на его торце для шипа распределителя была расположена так, как указано на рис.71Б, а валик масляного насоса при помощи отвертки проверните в положение, указанное на рис.71В.
5. Осторожно, не задевая шестерней за стенки блока, вставьте привод в блок. После установки привода на место его валик должен занять положение, указанное на рис.71А.

Рис. 71. Привод масляного насоса и распределителя зажигания: положение прорези валика

А-на приводе, установленном на двигателе; Б-на приводе перед его установкой на двигатель; В-на валике масляного насоса перед установкой привода на двигатель;

1-валик масляного насоса; 2-втулка; 3-промежуточный валик; 4-штифт; 5-шестерня привода; 6-шестерня распределительного вала; 7-упорная шайба; 8-блок цилиндров; 9-прокладка; 10-валик привода; 11-корпус привода; 12-привод распределителя зажигания

Для уменьшения износа в шарнирных соединениях привода устанавливайте насос соосно отверстию для привода. Для этого пользуйтесь оправкой (рис.74), плотно входящей в отверстие для привода в блоке и имеющей цилиндрический хвостовик диаметром 13 мм. Насос центрируйте по хвостовику оправки и закрепите в этом положении.

рис.74. Оправка для центрирования масляного насоса

Страница 1 из 2

1. Отсоединить провод от «минусовой» клеммы аккумуляторной батареи.

2. Установить поршень 1-го цилиндра в в.м.т. такта сжатия.

Для этого повернуть коленчатый вал так, чтобы третья метка на шкиве совместилась с приливом на крышке распределительных звездочек.

После этого снять крышку распределителя и проверить, чтобы бегунок стоял в положении контакта 1-го цилиндра.

3. Отсоединить высоковольтные провода, вынув их из клемм 1 крышки распределителя, и отсоединить провод от низковольтной клеммы распределителя, отвернув гайку 2. Отсоединить вакуумный шланг от штуцера 4 вакуум-корректора. Отвернуть болт 3 и вынуть распределитель зажигания вверх.

Разборка

1. Отстегнуть пружинные зажимы 1 и снять крышку 2 распределителя.

2. Снять бегунок, потянув его вверх.

3. Вынуть войлочный фильц и вывернуть находящийся под ним винт 1. Снять ротор 2.

4. Отвернуть гайки 1 и отсоединить провод 3 от клеммы 2. Вынуть вверх клемму 2. Отвернуть три винта 4 и снять статор 5.

5. Отвернуть два винта 1 и снять вакуум-корректор 2.

6. Отвернуть два винта 1 и снять опору статора 2 с подшипником в сборе.

Если у вас возникла необходимость поменять трамблёр на автомобиле УАЗ сделать это можно следующим образом. Необходимо знать порядок зажигания, направление вращения бегунка и положение соединительной муфты между приводом и самим трамблёром.

Для того чтобы снять трамблёр необходимо отсоединить провод и открутить болт фиксации регулировочной пластины, а также снять высоковольтные провода.При установке нового трамблёра необходимо обратить внимание на соединительную муфту, она имеет два выступа, которые смещены относительно центра. У привода трамблёра имеются пазы,

в которые входят выступы соединительной муфты, они также смещены относительно центра.

Вставив трамблер в привод, необходимо провернуть вал трамблёра пока выступы не попадут в пазы, и трамблёр займёт единственно правильное положение. В процессе работы происходит износ сопрягаемых деталей, выступы становятся тоньше, а пазы расширяются, в результате этого трамблёр может установиться и в обратном положении, поэтому перед установкой сориентируйте положение выступов относительно пазов. Устанавливаем трамблёр, согласно сказанного выше. Закручиваем болт на регулировочной пластине. Если болт стоит по центру шкалы то трамблёр необходимо провернуть против часовой стрелки на 2-3 деления шкалы, чтобы установит опережение зажигания. Затягиваем болт. Прикручиваем провод идущий от коммутатора. Устанавливаем высоковольтные провода. На крышке трамблёра возе соединительного контакта высоковольтного провода имеется цифра 1.

Она указывает на то, что провод идущий от этого контакта соединяется со свечой первого цилиндра. Если смотреть на крышку трамблёра сверху, то провод, соответствующий свече второго цилиндра, должен быть установлен в следующий контакт против часовой стрелки. Следующий против часовой стрелки будет контакт для свечи четвёртого цилиндра и оставшийся контакт третьего цилиндра. То есть порядок зажигания будет 1-2-4-3.

Вставляется в двигатель с левой стороны, приводится распредвалом.

Как известно, трамблёры бывают с одним шлицем (я их называю «отвёртка», ещё говорят «лопатка»), а бывают с двумя («вилка»). Соответственно приводы (стояки) нужны подходящие. Есть также универсальные приводы, в которые входит любой трамблёр.

Приводы первого типа шли на ГАЗ-21, потом какое-то время на УАЗ. У ГАЗ-24 и более поздних УАЗов уже привод был в виде «вилки». Именно такого типа трамблёры можно встретить в магазинах запчастей ГАЗ/УАЗ. Что же касается универсальных стояков, в которые можно вставлять любой трамблёр, то видимо это был переходный вариант для УАЗ. Мне посчастливилось иметь такой стояк. Однако это редкость.

Следует отметить, что на ГАЗ-21 подходит привод УАЗ, но не подходит от ГАЗ-24, так как привод маслонасоса у ГАЗ-24 – венец технического гения, шестигранник. (IMG:http://www.gaz-club.com.ua/forum/images/smiles/04.gif)

Ещё одно замечание: шестерня распредвала. Надпоручик жаловался, что у него привод вошёл с трудом, так как УАЗовские зубья толще волговских. Информация непроверенная.

Стоимость нового привода – 70-90 гривен.

При установке привода в блок или его замене надо вначале заводной рукояткой провернуть КВ до положения ВМТ в конце такта сжатия в первом цилиндре. При этом метка (дырочка) на шкиве КВ будет совпадать с торчащей из передней крышки иголкой. Чтобы быть уверенным, что это именно такт сжатия в первом, а не четвёртом цилиндре, можно снять крышку трамблёра и убедиться, что бегунок находится напротив свечного провода первого цилиндра. Можно также снять крышку коромысел и, подёргав за коромысла, обнаружить некоторый зазор на обоих клапанах первого цилиндра (сравнить с четвёртым, где один (выпускной) клапан должен быть открыт). В случае разобранного двигателя всё ещё проще: надо посмотреть на распредвал, и убедиться, что кулачки напротив первого цилиндра смотрят вниз от толкателей.

Вынув старый трамблёр, при необходимости надо длинной отвёрткой провернуть привод маслонасоса, чтобы прорезь составляла угол 30…35° с продольной осью двигателя. Прорезь на приводе трамблёра соответственно сориентировать на 45°. Аккуратно вставляя привод, надо добиться, чтобы он попал шлицем в привод маслонасоса. После окончательной установке его прорезь должна быть параллельна оси двигателя.

Надо ещё иметь в виду, что шлицы привода трамблёра не симметричны, а смещены относительно продольной оси, так что есть лишь одно положение. Другое, отличающееся на 180°, не позволить вставить трамблёр. Не уверен насчёт привода «отвёрткой», но с «вилкой» есть такая засада.

Ещё хочется добавить из своего опыта про фиксацию распределителя в приводе. Часто трамблёры болтаются в стояке, что негативно влияет на УОЗ и стабильность оборотов. У бесконтактных трамблёров вообще есть ужасная проблема: хомут фиксации сделан из силумина, и в 70% случаев ломается рано или поздно (тем раньше, чем сильнее он затянут). Есть смысл просверлить в стояке отверстие и нарезать резьбу (однако резьба должна быть мелкой, лучше М6), и вставить в неё надо винт (именно винт – со шлицем под отвёртку, так как резьбу легко сорвать излишним усилием при использовании болта и ключа на 10; лучше всего найти какой-нибудь винтик с барашком, чтобы вообще не пользоваться инструментом). Материал стояка – чугун. А делать отверстие лучше всего в верхней части, где утолщение. Тогда ваш трамблёр будет фиксироваться надёжно и не будет проблем с углом опережения. Вот фотография, как это сделано у меня:

Есть вопрос по поводу привода трамблёра. Кто в курсе, отзовитесь. Какой допускается в нём люфт? А то я снял сегодня крышку трамблёра, подёргал за бегунок – что-то мне показалось, слишком сильно он гуляет, градусов на пять. Это ж ненормально? Или нормально? Правда, я не догадался проверить, может это в самом трамблёре такой люфт…

Добавить сюда невозможность добиться стабильного ХХ при оборотах ниже 700 и какое-то странное дерганье стрелки манометра (раньше она была не то чтобы неподвижной, но более стабильной), и наконец, странный стук, исходящий именно из района стояка… и начинаю подозревать его очень сильно. Тем более что на УАЗбуке нашёл аналогичное . Смущает одно: что, ну что может стучать и люфтить в этом несчастном стояке и с какой такой радости?

Попробую заменить стояк. Жалко только, что в запасном нет дырки с резьбой, не успел сделать.

Распредвал, коленвал, шатуны установлены.
Выводим шатун первого цилиндра в верхнюю мёртвую точку ВМТ. Если не установлен шкив, то смотрим на распредвал. На распредвале кулачки должны быть видны. Если кулачки не видны, то это рабочий ход.

По шкиву проще: при верхнем расположении поршня должна совпасть вторая, по ходу, риска на шкиве. Первая, как на фото – это установка зажигания.

Устанавливаем, промытый от смазки, маслонасос.
Снимаем сетку и заливаем, через приёмное отверстие, полный маслонасос масла. Устанавливаем сетку.

Рихтуем продавленный поддон.

Устанавливаем пробковые уплотнители. срезаем с небольшим запасом 2-3 мм.

Устанавливаем поддон.
Низ двигателя собран.

Из копилки «передового опыта»…

При постановке задней крышки толкателей, столкнулся с проблемой: между шпилькой и приводом трамблёра, крышка не входила. «Хвала конструкторам! Умные ребята.»
Ну, и пришла мысль снять привод трамблёра.
Установка привода трамблёра поставила вообще в тупик.
Привод, при установке, не попадал в маслонасос. Давления масла не было, и даже при проворачивании стартёром слышалось металлическое пощелкивание (привод задевал за блок).

Была найдена причина: люфт, в приводе (он «качается», отклонялся от продольной оси, не попадая в паз масляного насоса).

Чтобы зафиксировать, вставил деревянные клинья. Позже, они сами отваливаются и удаляются, при замене масла.
Развернул паз маслонасоса в нужное положение, подвернувшимся шомполом. Легко вставил привод трамблёра.

Более «продвинутые пользователи», в таком случае, просто выворачивают шпильку, устанавливают крышку, а затем шпильку. Но, вот без пива – не сообразил. «И опыт, сын ошибок трудных…»

Из армейского опыта…

В армию попадают водители, порою, только что получившие права. Опыта вождения немного. В ремонте и обслуживании, ещё меньше. Приводы «вталкивали» кто, как мог: и на 180 градусов и на 90. неправильно устанавливали положение шестерён. А, так как бывали ещё, при этом, ленивые, переставлять не хотели… Шли к «дедушке», а тот выставлял ВМТ и перекидывал провода 1 цилиндра, на тот, куда попадало. Далее, по кругу. Так и ездила вся часть без проблем, у кого на 3, у кого 4…

Любого автомобиля возможен благодаря воспламенению горючей смеси в цилиндрах силового агрегата. Чтобы обеспечить нормальную работоспособность мотора, необходима правильная настройка (СЗ). Кроме того, все элементы, в том числе катушка, трамблера автомобиля УАЗ и прочие компоненты всегда должны быть в рабочем состоянии.

Описание СЗ на УАЗ

Как производится монтаж, настройка и регулировка схемы зажигания на АУЗ 417 или любом другом? Об этом мы расскажем ниже. Но для начала давайте разберемся в принципе работы узла, а также разновидностях СЗ.

Принцип работы СЗ

Схема СЗ и обозначение ее элементов для старых двигателей УАЗ

Как уже сказали, зажигание на УАЗ выполняет одну из основных функций при запуске силового агрегата. Благодаря этой системе осуществляется процедура воспламенения топливовоздушной смеси в цилиндрах силового агрегата путем подачи искры. Непосредственно искра подается на , на каждый из цилиндров устанавливается по одной свече. Все эти СЗ функционируют в режиме очередности, воспламеняя горючую смесь в необходимый промежуток времени. Необходимо также учитывать, что система зажигания на автомобилях обеспечивает не только подачу искры, но и определяет ее силу.

Аккумулятор транспорта не в состоянии вырабатывать напряжение и ток, необходимые для воспламенения смеси, поскольку это устройство вырабатывает ток только определенной силы. На помощью приходится система зажигания, предназначение которой заключается в увеличении показателя мощности батареи машины. В результате применения СЗ АКБ позволяет передавать на свечи достаточное напряжение для поджигания смеси.

Виды систем зажигания

Бесконтактная схема СЗ с коммутатором для УАЗ

На сегодня различаются три основные вида систем зажигания, которые могут устанавливать на авто:

1. Контактная СЗ.
   Считается морально устаревшей, но продолжает успешно использоваться на транспортных средствах отечественного производства. Принцип работы заключается в том, что система выдает необходимый импульс, который появляется благодаря работе распределительного компонента. Само устройство контактного типа простое, и это плюс, ведь в случае поломке водитель всегда сможет произвести диагностику и ремонт самостоятельно. Стоимость заменяемых компонентов не высокая. Основными составляющими системы контактного типа являются батарея, КЗ, привод, свечки, конденсатор, а также прерыватель с распределителем.
2. Система , которая называется транзисторной. Таким типом оборудованы многие транспорты. Если сравнивать с вышеописанным видом, то система характеризуется рядом преимуществ. Во-первых, вырабатываемая искра имеет большую мощность, что обусловлено повышенным уровнем напряжения во вторичной обмотке катушки зажигания. Во-вторых, бесконтактная система оснащается электромагнитным устройством, позволяющим обеспечить стабильную работу, а также передачу энергии на все узлы. В результате, при правильной настройке ДВС, это позволяет не только увеличить мощность работы, но и сэкономить горючее. В-третьих, это удобство в плане обслуживания узла. Чтобы обеспечить работоспособность на протяжении долгого времени, после настройки и установки этот элемент нужно время от времени смазывать. Для обеспечения нормальной работоспособности элемент смазывается каждые десять тысяч километров пробега. Что касается недостатков, то это сложность ремонта. Отремонтировать устройство самому нереально, для этого требуется специальное диагностическое оборудование, которое есть только на СТО.
3. Еще один вариант СЗ — электронный, который на сегодня наиболее технологичный и дорогой, поэтому им оснащаются новые транспорты. В отличие от двух вышеописанных систем, система электронного зажигания характеризуется сложным устройством, которое обеспечивает работоспособность не только момента, но и других параметров. В настоящее время электронными системами оборудуются все современные машины.
   Ключевым преимуществом является более упрощенная процедура настройки угла опережения, а также отсутствие необходимости периодической проверки контактов на наличие окисления. На практике топливовоздушная смесь в двигателях с электронной СЗ практически всегда сгорает в полном объеме.
   Этот тип также имеет свои минусы, в частности, в вопросе ремонта. Своими руками его произвести нереально, поскольку для этого необходимо оборудование. Подробная инструкция по регулировке зажигания с помощью лампочки представлена на видео ниже.

Как правильно выставить?

Как после подключения производится установка зажигания для правильной работы мотора?

Каков порядок, как правильно выставлять настройку узла, читайте ниже:

1. Для начала транспорт необходимо зафиксировать на месте, включите ручной тормоз. Поршень первого цилиндра должен быть установлен в верхнюю мертвую точку, учтите, что отверстие на шкиве коленчатого вала должно совпадать с меткой, которая расположена на крышке распределительных шестерен.
2. С распределительного устройства необходимо демонтировать крышку. Сделав это, увидите бегунок, находящийся против ввода 1, внутри крышки. Если его нет, то коленвал необходимо повернуть на 180 градусов и поставить октан-корректор на 0. С помощью гаечного ключа закрутите болтом указатель к корпусу контроллера распределителя, чтобы он был совмещен со средней меткой на октан-корректоре. Винт фиксации пластик к корпусу распределительного контроллера немного отпустить.
3. Осторожно повернуть корпус, придерживая бегунок пальцем, чтобы он не вращался. Так сможете устранить зазоры в приводе. Корпус проворачивается до того момента, пока острая часть лепестка на статоре не будет совмещена с красной риской на роторе. Пластину зафиксировать винтом к корпусу контроллера.
4. Следующим этапом будет установка крышки контроллера на место и диагностика высоковольтных проводов. Они должны быть установлены в соответствии с порядком функционирования цилиндров, то есть первый, второй, четвертый, третий. Когда момент зажигания будет установлен, необходимо произвести диагностику правильности во время езды.
5. Запустите агрегат силовой и прогрейте его около десяти минут, пока температура не составит около 80 градусов. Двигаясь по ровной и прямой дороге со скорость примерно 40 км/час, резко нажмите на педаль газа. Если при наборе скорости до 60 км/час почувствуете или услышите детонацию, она должна быть кратковременной, то все сделано верно. Если же детонация очень сильная, то распределительный контроллер необходимо повернуть на половину или одно деление против часовой стрелки. При полном отсутствии детонации установленный угол опережения должен быть увеличен, то есть контроллер следует повернуть по часовой стрелке.

Распределитель зажигания. Распределитель зажигания Новое зажигание на уаз дв 402

Датчик-распределитель 19.3706 бесконтактной электронной системы зажигания двигателя ЗМЗ-4021, устанавливаемого на автомобили УАЗ, представляет собой генератор, который вырабатывает импульсы напряжения для управления транзисторным коммутатором, а также служит для распределения импульсов тока высокого напряжения по свечам зажигания.

Датчик-распределитель 19.3706 системы зажигания двигателя ЗМЗ-4021.

В датчике-распределителе имеются два автомата для регулирования момента зажигания в зависимости от оборотов и нагрузки двигателя. На автомобилях УАЗ датчик-распределитель 19.3706 работает совместно с транзисторным коммутатором 131.3734 и зажигания Б116 или Б116-01.

Установка датчика-распределителя 19.3706 на двигатель ЗМЗ-4021.

Перед установкой датчика-распределителя на двигатель необходимо снять его крышку и очистить ее от пыли и грязи. Внутреннюю поверхность крышки протереть тканью, смоченной в бензине. Проверить нет ли заеданий центрального контакта крышки. Он должен свободно утапливаться в гнезде крышки и возвращаться под действием пружины.

После осмотра крышки установить ее на место и надежно до упора установить провода высокого напряжения к в гнезда крышки. Если провода ненадежно держатся в гнездах, необходимо несколько развести лепестки наконечников.

Следует учесть, что возникновение дополнительного искрового промежутка в цепи высокого напряжения из-за неплотной посадки проводов высокого напряжения в гнезда крышки, приводят к выгоранию пластмассы крышки с последующим выходом из строя крышки распределителя или к нарушению нормальной работы двигателя ЗМЗ-4021.

Зачищать напильником внутренние электроды крышки или токоразносную пластину бегунка нельзя, так как это приведет к увеличению зазоров в высоковольтной цепи и может в дальнейшем произойти пробой пластмассы крышки или бегунка. Перед установкой надо смазать фильц оси ротора датчика-распределителя моторным маслом, для смазки необходимо снять бегунок.

Исправность датчика-распределителя необходимо проводить на специализированном стенде. Характеристики центробежного и вакуумного автоматов датчика-распределителя должны соответствовать данным, приведенным ниже в таблице.

Если характеристики автоматов не соответствуют указанным данным датчик-распределитель 19.3706 необходимо заменить или отремонтировать. После установки датчика-распределителя на двигатель ЗМЗ-4021 необходимо произвести установку зажигания.

Установка зажигания на двигателе ЗМЗ-4021.

Для установки зажигания необходимо:

— снять крышку датчика-распределителя,
— вывернуть первого цилиндра,
— закрыв пальцем отверстие свечи первого цилиндра, или свернув из бумаги конусный стаканчик и вставив его в отверстие для свечи зажигания, повернуть коленчатый вал двигателя пусковой рукояткой до начала выхода воздуха, это произойдет в начале хода сжатия,
— убедившись, что сжатие началось, осторожно проворачивать вал двигателя до совпадения указателя со второй на шкиве коленчатого вала,
— убедиться, что бегунок стоит против внутреннего контакта крышки, соединенного с проводом, идущим к свече зажигания первого цилиндра,
— установить шкалу октан-корректора на нулевое деление,
— ослабить болт крепления датчика-распределителя к пластине октан-корректора, он находится на нижней части корпуса распределителя, и повернуть корпус датчика-распределителя до совмещения красной риски на роторе и стрелки на статоре датчика-распределителя,

— удерживая корпус распределителя от проворачивания, затянуть болт крепления и поставить крышку на место,
— проверить правильность присоединения проводов от свечей зажигания, начиная с первого цилиндра, провода должны быть присоединены в порядке 1, 2, 4, 3 считая против часовой стрелки.

После каждой установки зажигания, а также смены сорта топлива следует уточнить установку момента зажигания прослушивая работу двигателя при движении автомобиля. Доводку установки зажигания надо делать октан-корректором, не ослабляя болта крепления корпуса датчика-распределителя. При повороте корпуса датчика-распределителя по часовой стрелке установка зажигания будет более ранней, против часовой стрелки — более поздней.

Крышку. Бегунок должен располагаться против ввода «1» внутри нее. Если нет, то проверните коленчатый вал на 180 градусов. Установите октан- на «0». Затяните болтом указатель к корпусу датчика-распределителя зажигания так, чтобы он совпал со средней риской октан-корректора. Слегка отпустите болт крепления пластины к корпусу датчика-распределителя.

Поверните осторожно корпус, придерживая бегунок пальцем против его вращения, чтобы устранить в приводе зазоры, до совмещения острия лепестка на статоре и красной метки на роторе в одну линию. Зафиксируйте пластину октан-корректора болтом к корпусу датчика-распределителя.

Поставьте на место крышку датчика-распределителя. Проверьте установку поводов зажигания согласно порядку работы цилиндров 1-2-4-3, отсчитывая против часовой стрелки. После установки момента зажигания проверьте правильность его в движении.

Заведите двигатель, прогрейте до рабочей температуры (80 градусов). На прямом участке дороги, двигаясь со скоростью 40 км/ч, резко нажмите на акселератор. Если на скорости 55-60 км/ч будет ощущаться кратковременная детонация, то момент на бесконтактном зажигании выставлен правильно. В случае сильной детонации следует повернуть датчик-распределитель на 0,5-1 деление по шкале октан-корректора против часовой стрелки. Если детонация полностью отсутствует, то увеличьте угол опережения, повернув датчик-распределитель по часовой стрелке. Деление шкалы соответствует углу в 4 градуса на коленчатом вале двигателя.

Источники:

• Как правильно установить трамблер на уаз 417
• Схема бесконтактной регулировки зажигания

Регулировка бесконтактной системы зажигания на автомобилях УАЗ должна проводиться с высокой точностью. Допускаемые ошибки при установке зажигания приводят к увеличению расхода топлива и уменьшению мощности двигателя.

Инструкция

Установите автомобиль на ровную горизонтальную площадку и затормозите стояночным тормозом. Поршень первого цилиндра установите в положении верхней мертвой точки. При этом должны совместиться отверстия М3 (5 градусов до ВМТ) на шкиве коленвала и штифт на крышке распределительных шестеренок.

Снимите пластмассовую крышку с корпуса датчика-распределителя. Удостоверьтесь, чтобы электрод бегунка стоял строго напротив вывода на крышке. Этот вывод промаркирован цифрой 1 и предназначен для провода свечи первого цилиндра.

Болтом со вставленным в него указателем притяните пластину октан-корректора датчика-распределителя к корпусу привода. При этом указатель должен совпадать с центральным делением шкалы октан-корректора.

Ослабьте болт крепления пластины октан-корректора к датчику-распределителю. Удерживая бегунок для устранения зазоров в приводе, аккуратно поворачивайте корпус до тех пор, пока красная линия метки на роторе и острие лепестка на статоре не совместятся в одну линию. Затяните болт крепления пластины октан-корректора на датчике-распределителя.

Устанавливаем коленчатый вал в положение, соответствующее углу опережения зажигания 5°. Для этого на двигателе ЗМЗ-402 совмещаем среднюю метку на его шкиве с приливом на крышке блока (окончание такта сжатия первого цилиндра).
Для двигателя УМЗ-4215…

…выставляем первую метку на шкиве против штифта на крышке распределительных шестерен.

Если датчик-распределитель не снят с двигателя, то такт сжатия первого цилиндра определяем, сняв крышку распределителя…

Бегунок должен стоять против внутреннего контакта крышки, соединенного проводом со свечой первого цилиндра.

В противном случае выворачиваем свечу первого цилиндра. Закрыв отверстие бумажной пробкой, вращаем коленчатый вал. Вытолкнувший пробку воздух укажет на начало такта сжатия.

Ключом «на 10» ослабляем винт октан-корректора…

…и устанавливаем его шкалу на нулевое деление (середина шкалы).

Ключом «на 10» ослабляем винт крепления пластины октан-корректора…

…и, поворачивая корпус датчика-распределителя, совмещаем «метки» (красную риску на роторе и стрелку на статоре). Удерживая датчик в таком положении, затягиваем винт.

Убедитесь, что бегунок расположен против контакта крышки первого цилиндра и проверьте правильность подсоединения высоковольтных проводов остальных цилиндров — считая против часовой стрелки с первого цилиндра в порядке 1-2-4-3.
Рекомендуем дополнительно проверить правильность момента зажигания на ходу автомобиля. Для этого, двигаясь на четвертой передаче с постоянной скоростью 50-60 км/ч, резко нажмите на педаль «газа». Если при этом детонация (по звуку она похожа на стук клапанов) проявится кратковременно — на 1-3 с — момент зажигания выбран правильно. Продолжительная детонация указывает на чрезмерный угол опережения зажигания, уменьшаем его октан-корректором на одно деление. Отсутствие детонации требует увеличения угла опережения зажигания, после чего нужно повторить проверку.

На отечественные автомобили «Газель», «УАЗ», «Волга» устанавливают двигатели 402 внутреннего сгорания, которые выпускает «Заволжский моторный завод», на которых важным моментов является выставления зажигания.

Автомобильные силовые агрегаты продуктивно работают, если отрегулирована система зажигания на 402 топливно-воздушной смеси. Формирует состав горючего карбюратор, подающий приготовленную смесь в цилиндры мотора.

В момент наивысшей позиции поршней, свечи генерируют искру, зажигающую топливную смесь в камере сгорания. Мини взрыв топлива образующимися газами давит на поршни, превращая их поступательное движение в крутящий момент коленчатого вала.

Алгоритм поджигания смеси выделяет в очередности событий один важный момент. Будет ли мотор полноценно работать, если поджиг смеси происходит в начале подъема поршней или при опускании. Ответ правильный — не будет.

Любой двигатель внутреннего сгорания работает как часы при условии правильного поджигания топлива. Мощность силовой установки возрастает, приближаясь к установленным нормативам. Для этого необходимо зафиксировать правильное пространственное положение трамблера, поочередно замыкающего электрическую цепь от катушки высокого напряжения до автомобильных свечей.

Особенности поджигания топлива

Перед тем, как установить и правильно выставить порядок зажигания на 402 двигателе, важно разобраться с конструктивными особенностями трамблера. На этом двигателе установили распределитель электрического потока без традиционных металлических контактов. Инновация в том, что сложным процессом управляет вместе с генератором вакуумный регулятор опережения.

Распределитель устанавливает порядок появления искры, последовательность поджигания топлива по цилиндрам. Правильно «уловить» моменты искрового разряда помогает механический бегунок. Он монтируется непосредственно на шкиве. Имеет резистор, помогающий микшировать помехи. Коммутирующее устройство рассоединяет цепь в первой катушке. В последующем превращает, исходящие от узла электрические импульсы, в преривистый ток в КЗ.

Находим поджигающий момент в зажигании

На двигателе 402 регулировка зажигания происходит по следующему алгоритму и порядке:

• Коленвал занимает пространственное положение, отвечающее 5 градусам опережения поджигания топливной смеси;
• Добиться такого положения легко, совместив отметину на шкиве с углублением на моторном блоке;
• Совпадение означает, что силовая установка обозначила окончание полного поршневого такта.

При снятом датчике-распределителе производится настройка следующим образом:

• Удаляю свечу с головки камеры сгорания цилиндра, в очередности поджигания топлива значащегося под №1;
• Накрываю листом бумаги, проворачиваю коленчатый вал мотора;
• Выталкиваемый поршнем воздух сдувает лист, что свидетельствует о достижении им вертикального максимума, с которого начинается такт;
• Потом с помощью ключей выставляю шкалу октанового корректора на 0.

Проверка на правильность установки

Если соблюден порядок без погрешностей зажигания 402 двигателя, то очередной задачей будет проверка силовой установки в движении автомобиля:

• Выезжаем на автотрассу и при движении 60 км/ч, включаем четвертую передачу. Газуем. Появление детонационных непродолжительных стуков свидетельствует о правильной установке зажигания.
• Удлиненные по времени детонационные стуки являются подтверждением неправильной установки угла опережения.

В этом случае следует уменьшить его октановым корректором, переставив на одну риску. Если детонация вообще не прослушивается, то следует увеличить опережающий угол зажигания топливной смеси. И снова проверить правильность установки, разогнав автомобиль до 60 км-ч с переключением на четвертую скорость.

Двигатель ЗМЗ 402 является одним из продуктов российской автомобильной промышленности, широко применяющийся в автомобилестроении. Этими силовыми агрегатами оснащались отдельные модели автомобилей Волга, УАЗ, Газель. Для обеспечения нормальной работоспособности мотора на машине должно быть правильно выставлено зажигание. В этой статье мы расскажем, как происходит установка трамблера на 402 двигателе и что следует учитывать при выполнении задачи.

[ Скрыть ]

Что нужно знать

Чтобы правильно произвести настройку и ЗМЗ 402, необходимо знать некоторые нюансы о работе силового агрегата. На таких моторах установленный бесконтактный распределитель, дополненный генератором управляющих сигналов и смонтированным регуляторами опережения — вакуумным и центробежным (автор видео — smotri Vidik).

Распределитель предназначен для выполнения определенных функций:

• определяет момент появления искры;
• передает сигналы высокого напряжения по цилиндрам силового агрегата, учитывая порядок их работы.

Для правильного распределения импульсов используется бегунок, установленный на шкиве механизма. Бегунок оборудован резистором и предназначен для подавления помех. Коммутаторное устройство выполняет функцию размыкания цепи обмотки катушки зажигания, преобразовывая управляющие сигналы от регулятора в сигналы тока на КЗ.

Чтобы правильно установить зажигание на 402 двигатель, необходимо учитывать характеристики системы, представленные ниже:

• порядок функционирования цилиндров — сначала первый, затем второй, потом четвертый и третий;
• ротор распределительного элемента вращается против часовой стрелки;
• на центробежном устройстве угол опережения от 15 до 18 градусов;
• на вакуумном устройстве этот показатель от 8 до 10 градусов;
• люфт на СЗ должен быть не больше 0. 8 мм;
• показатель сопротивления резистора должен быть от 5 до 8 кОм;
• параметр сопротивления СЗ должен варьироваться в районе 4-7 кОм;
• в обмотке статора уровень сопротивления должен быть не более 0.45 и не менее 0.5 кОм.

Разобранный трамблер для ЗМЗ

Как самостоятельно установить зажигание?

Как производится установка зажигания на ЗМЗ 402? Коленвал необходимо поставить в положение, которое соответствует углу опережения в 5 градусов.

Устанавливать момент нужно так:

1. На силовом агрегате совмещаем среднюю риску на его валу на крышке ГБЦ, то есть в момент окончания такта сжатия на 1 цилиндре.
2. Если трамблер не был демонтирован с силового агрегата, такт сжатия на 1 цилиндре можно выявить путем открытия его крышки. Необходимо, чтобы бегунок был установлен напротив внутреннего контакта, который подключен посредством кабеля к свече. Если определить так сжатия не получается, можно произвести демонтаж СЗ, установленной в первом цилиндре. После этого отверстие необходимо будет закрыть ветошью, а лучше — бумагой. Коленвал нужно начать вращать, а в тот момент, когда бумажная пробка будет выбита воздушным потоком, начнется такт сжатия.
3. Теперь понадобится гаечный ключ на 10 — с его помощью необходимо немного ослабить болт октан-корректора, при этом сам винт выкручивать не нужно.
4. Далее, следует выставить его шкалу на нулевой показатель, это приблизительно середина шкалы.
5. После выполнения этих действий при помощи гаечного ключа на 10 необходимо ослабить болт, который фиксирует пластинки октан-корректора.
6. Теперь нужно таким образом, чтобы были совмещены метки. В частности, речь идет о красной метке, расположенное на роторе, а также риске на статоре. Когда установка привода устройства будет завершена, трамблер необходимо одной рукой удерживать в данном положении, второй рукой закручивается болт.

Многие выставляют зажигание стробоскопом. Иногда выставление момента зажигания не дает результатов — двигатель продолжает троить и работать не на полную мощность. Причина заключается в неработоспособности распределителя в целом. Проблему может решить замена или ремонт трамблера.

Дистрибьютор

. Распределитель зажигания Новое зажигание на УАЗ дв 402

Датчик-распределитель 19.3706 бесконтактная электронная система зажигания двигателя ЗМЗ-4021, устанавливаемая на автомобили УАЗ, представляет собой генератор, формирующий импульсы напряжения для управления транзисторным коммутатором, а также служит для распределения импульсов тока высокое напряжение от свечей зажигания.

Датчик-распределитель 19.3706 системы зажигания двигателя ЗМЗ-4021.

В датчике-распределителе два автомата регулировки угла опережения зажигания в зависимости от оборотов двигателя и нагрузки. На автомобилях УАЗ датчик распределения 19.3706 работает совместно с транзисторным ключом 131.3734 и зажиганием Б116 или Б116-01.

Установка датчика-распределителя 19.3706 на двигатель ЗМЗ-4021.

Перед установкой датчика трамблера на двигатель необходимо снять его крышку и очистить от пыли и грязи. Протрите внутреннюю часть крышки тряпкой, смоченной в бензине. Проверьте, не заедает ли центральный контакт крышки. Он должен свободно уходить в гнездо крышки и возвращаться под действием пружины.

Осмотрев крышку, установите ее на место и надежно установите высоковольтные провода до упора в гнезда крышки. Если провода ненадежно держатся в гнездах, необходимо несколько развести лепестки наконечников.

Следует отметить, что возникновение дополнительного искрового промежутка в цепи высокого напряжения из-за неплотной посадки высоковольтных проводов в гнездах крышки приводит к прогоранию пластмассы крышки с последующим выходом из строя крышки распределителя или к нарушению нормальной работы двигателя ЗМЗ-4021.

Зачищать напильником внутренние электроды крышки или токоведущую пластину ползуна нельзя, так как это приведет к увеличению разрывов в высоковольтной цепи и пробою пластика ползунка крышка или ползунок может появиться в будущем. Перед установкой необходимо смазать фильтр оси ротора датчика-распределителя моторным маслом, для смазки необходимо снять бегунок.

Обслуживание датчика-распределителя должно осуществляться на специализированном стенде. Характеристики центробежного и вакуумного автоматов датчика-распределителя должны соответствовать данным, приведенным в таблице ниже.

Если характеристики машин не соответствуют указанным данным, необходимо заменить или отремонтировать датчик-распределитель 19.3706. После установки датчика-распределителя на двигатель ЗМЗ-4021 необходимо установить зажигание.

Установка зажигания на двигатель ЗМЗ-4021.

Для установки зажигания необходимо:

— снять крышку датчика-распределителя,
— открутить первый цилиндр,
— закрыть отверстие свечи первого цилиндра пальцем, либо отогнуть конический стаканчик наружу бумаги и вставив ее в отверстие для свечи, провернуть коленчатый вал двигателя рукояткой до начала выхода воздуха, это произойдет в начале такта сжатия,
— убедившись, что сжатие началось, осторожно провернуть вал двигателя до совпадения стрелки со второй на шкиве коленчатого вала,
— убедиться в том, что бегунок находится у внутреннего контакта крышки, соединенного с проводом, идущим к свече зажигания первого цилиндра,
— установить шкалу октан-корректора на нулевое деление,
— ослабить болт крепления датчика трамблера к пластине октан-корректора, он находится в нижней части корпуса распределителя, и поворачивайте корпус датчика распределителя до совмещения красной линии на роторе и стрелки на статоре датчика распределителя,

— удерживая корпус распределителя от проворачивания, затяните болт крепления и установите крышку на место,
— проверьте правильность подключения проводов от свечей зажигания, начиная с первого цилиндра, провода должны быть подключены в порядке 1 , 2, 4, 3 считая против часовой стрелки.

После каждой настройки зажигания, а также смены вида топлива необходимо уточнять настройку момента зажигания, прослушивая работу двигателя во время движения автомобиля. Доводку установки зажигания необходимо производить октан-корректором, не отворачивая болт крепления корпуса датчика-распределителя. При повороте корпуса датчика-распределителя по часовой стрелке установка зажигания будет раньше, против часовой стрелки — позже.

Крышка. Ползунок должен располагаться напротив входа «1» внутри него. Если нет, поверните коленчатый вал на 180 градусов. Установите октановое число на «0». Прикрутите указатель болтом к корпусу датчика распределителя зажигания так, чтобы он совпал со средней риской октан-корректора. Слегка ослабьте болт крепления пластины к корпусу датчика-распределителя.

Аккуратно повернуть корпус, удерживая ползунок пальцем против его вращения, чтобы исключить зазоры в приводе, до совмещения кончика лепестка на статоре и красной метки на роторе в одну линию. Закрепите пластину октан-корректора болтом на корпусе датчика распределителя.

Заменить крышку распределителя. Проверьте установку проводов зажигания в соответствии с порядком зажигания цилиндров 1-2-4-3, считая против часовой стрелки. После установки угла опережения зажигания проверьте его правильность в движении.

Запустить двигатель, прогреть до рабочей температуры(80 градусов). На прямом участке дороги, двигаясь со скоростью 40 км/ч, резко нажмите на педаль газа. Если на скорости 55-60 км/ч ощущается кратковременная детонация, значит момент при бесконтактном зажигании выставлен правильно. При сильной детонации поверните датчик-распределитель на 0,5-1 деление против часовой стрелки по шкале октан-корректора. Если детонация полностью отсутствует, то увеличьте угол опережения поворотом датчика трамблера по часовой стрелке. Деление шкалы соответствует углу 4 градуса на коленчатом валу двигателя.

Источники:

• Как установить трамблер на УАЗ 417
• Схема бесконтактного управления зажиганием

Регулировка бесконтактной системы зажигания автомобилей УАЗ должна производиться с высокой точностью. Ошибки, допущенные при настройке зажигания, приводят к увеличению расхода топлива и снижению мощности двигателя.

Инструкция

Установите автомобиль на ровную поверхность и включите стояночный тормоз. Установите поршень первого цилиндра в положение верхней мертвой точки. При этом отверстия М3 (5 градусов до ВМТ) на шкиве коленчатого вала и штифт на крышке распределительного механизма должны быть совмещены.

Снимите пластиковую крышку с корпуса датчика-распределителя. Убедитесь, что электрод ползунка находится прямо напротив клеммы на крышке. Этот вывод помечен цифрой 1 и предназначен для свечного провода первого цилиндра.

Вставленным в него болтом со стрелкой притяните пластину октан-корректора датчика-распределителя к корпусу привода. При этом указатель должен совпадать с центральным делением шкалы октан-корректора.

Ослабьте болт крепления пластины октан-корректора к датчику-распределителю. Удерживая бегунок для устранения зазоров в приводе, осторожно поверните корпус до совмещения красной линии метки на роторе и кончика лепестка на статоре в одну линию. Затяните болт крепления пластины октан-корректора к датчику-распределителю.

Установить коленчатый вал в положение, соответствующее моменту зажигания 5°. Для этого на двигателе ЗМЗ-402 совмещаем среднюю метку на его шкиве с приливом на крышке блока (окончание такта сжатия первого цилиндра).
Для двигателя УМЗ-4215…

… первую метку на шкиве установить напротив штифта на крышке ГРМ.

Если датчик распределителя не снят с двигателя, то такт сжатия первого цилиндра определяют снятием крышки распределителя…

Бегунок должен стоять у внутреннего контакта крышки, соединенного проводом с свеча первого цилиндра.

Иначе выворачиваем свечу первого цилиндра. Закрыв отверстие бумажной пробкой, проворачиваем коленчатый вал. Воздух, выходящий из свечи, укажет на начало такта сжатия.

Ключом «10» ослабить винт октан-корректора…

… и установить его шкалу на нулевое деление (середина шкалы).

Ключом «на 10» ослабляем винт крепления пластины октан-корректора…

… и, повернув корпус датчика-распределителя, совмещаем «метки» (красная риск на роторе и стрелку на статоре). Удерживая датчик в этом положении, затяните винт.

Убедиться, что бегунок прилегает к контакту крышки первого цилиндра и проверить правильность подключения высоковольтных проводов остальных цилиндров — считая против часовой стрелки от первого цилиндра в порядке 1-2-4-3.
Рекомендуем дополнительно проверить правильность опережения зажигания на работающем автомобиле. Для этого, двигаясь на четвертой передаче с постоянной скоростью 50-60 км/ч, резко нажмите на педаль «газа». Если при этом кратковременно — на 1-3 секунды появляется детонация (по звуку она похожа на стук клапанов) — момент зажигания выбран правильно. Длительная детонация говорит о завышенном угле опережения зажигания, уменьшаем его октан-корректором на одно деление. Отсутствие детонации требует увеличения угла опережения зажигания, после чего испытание необходимо повторить.

На отечественные автомобили Газель, УАЗ, Волга устанавливают двигатели внутреннего сгорания 402 производства Заволжского моторного завода», при котором важным моментом является настройка зажигания.

Автомобильные силовые агрегаты продуктивно работают, если система зажигания настроена на 402 топливно-воздушную смесь. Карбюратор формирует состав топлива, подавая приготовленную смесь в цилиндры двигателя.

В момент крайнего верхнего положения поршней свечи вырабатывают искру, воспламеняющую топливную смесь в камере сгорания. Мини-взрыв топлива с образовавшимися газами давит на поршни, превращая их поступательное движение в крутящий момент коленчатого вала.

Алгоритм воспламенения смеси выбирает одно событие в последовательности событий. важная точка. Будет ли мотор работать полноценно, если смесь воспламеняется в начале подъема поршней или при их опускании. Правильный ответ — нет.

Любой двигатель внутреннего сгорания работает как часы при условии правильного воспламенения топлива. Мощность силовой установки увеличивается, приближаясь к установленным нормам. Для этого необходимо зафиксировать правильное пространственное положение трамблера, который поочередно замыкает электрическую цепь от катушки высокого напряжения до свечей автомобиля.

Особенности зажигания топлива

Перед установкой и правильной настройкой порядка зажигания на 402 двигателе важно разобраться в конструктивных особенностях трамблера. На этом двигателе был установлен электрический распределитель потока без традиционных металлических контактов. Инновация заключается в том, что регулятор опережения вакуума управляет сложным процессом вместе с генератором.

Распределитель задает порядок появления искры, последовательность воспламенения топлива в цилиндрах. Механический ползунок помогает правильно «ловить» моменты искрового разряда. Он устанавливается непосредственно на шкив. Он имеет резистор, чтобы помочь смешать интерференцию. Коммутационное устройство размыкает цепь в первой катушке. В последующем он превращает исходящие от узла электрические импульсы в прерывистый ток при коротком замыкании.

Находим момент зажигания в зажигании

На 402 двигателе регулировка зажигания осуществляется по следующему алгоритму и порядку:

• Коленчатый вал занимает пространственное положение, соответствующее 5 степеням опережения зажигания топлива смесь;
• Добиться этого положения легко, совместив метку на шкиве с выемкой на блоке двигателя;
• Совпадение означает, что силовая установка отметила окончание полного хода поршня.

При снятом датчике-распределителе регулировка производится следующим образом:

• Свечу вынимаю из головки камеры сгорания цилиндра, в порядке воспламенения топлива, указанного под №1;
• Накрываю листом бумаги, проворачиваю коленвал двигателя;
• Выталкиваемый поршнем воздух сдувает лист, что свидетельствует о достижении им вертикального максимума, с которого начинается цикл;
• Затем клавишами выставляю шкалу октан-корректора на 0.

Проверка правильности установки

Если порядок выполнен без ошибок зажигания 402 двигателя, то следующей задачей будет проверка силовой установки в движении автомобиля:

• Выезжаем на трассу и когда двигаясь 60 км/ч, включите четвертую передачу. Мы газ. Появление детонационных коротких стуков свидетельствует о правильной установке зажигания.
• Растянутые во времени детонационные стуки являются подтверждением неправильной установки угла опережения.

В этом случае следует снизить его октан-корректором, переставив на одну риск. Если детонации совсем не слышно, то следует увеличить угол опережения зажигания топливной смеси. И снова проверьте правильность установки, разогнав машину до 60 км/ч с переключением на четвертую передачу.

Двигатель ЗМЗ 402 является одним из продуктов российского автомобилестроения, широко применяемым в автомобилестроении. Этими силовыми агрегатами оснащались отдельные модели автомобилей Волга, УАЗ, Газель. Для обеспечения нормальной работы мотора на машине необходимо правильно выставить зажигание. В этой статье мы расскажем, как устанавливается трамблер на двигатель 402 и что следует учитывать при выполнении задачи.

[скрыть]

Что нужно знать

Для того, чтобы правильно настроить и ЗМЗ 402, необходимо знать некоторые нюансы по работе силового агрегата. На такие моторы установлен бесконтактный распределитель, дополненный генератором управляющих сигналов и навесные регуляторы опережения — вакуумный и центробежный (автор видео — smotri Vidik).

Распределитель предназначен для выполнения определенных функций:

• определяет момент появления искры;
• передает сигналы высокого напряжения на цилиндры силового агрегата с учетом порядка их работы.

Для правильного распределения импульсов используется ползунок, установленный на шкиве механизма. Ползунок снабжен резистором и предназначен для подавления помех. Коммутационное устройство выполняет функцию размыкания цепи обмотки катушки зажигания, преобразования сигналов управления от регулятора в сигналы тока короткого замыкания.

Для правильной установки зажигания на 402 двигателе необходимо учитывать характеристики системы ниже:

• порядок работы цилиндров сначала первый, затем второй, затем четвертый и третий;
• Ротор распределительного элемента вращается против часовой стрелки;
• на центробежное устройство, угол опережения от 15 до 18 градусов;
• на вакуумном аппарате этот показатель составляет от 8 до 10 градусов;
• Люфт в СЗ должен быть не более 0,8 мм;
• показатель сопротивления резистора должен быть от 5 до 8 кОм;
• параметр сопротивления СЗ должен варьироваться в районе 4-7 кОм;
• в обмотке статора уровень сопротивления должен быть не более 0,45 и не менее 0,5 кОм.

Разобранный трамблер на ЗМЗ

Как самому установить зажигание?

Как устанавливается зажигание на ЗМЗ 402? Коленчатый вал необходимо поставить в положение, соответствующее углу опережения 5 градусов.

Выставить момент нужно так:

1. На силовом агрегате совмещаем среднюю риску на его валу на крышке ГБЦ, то есть в конце такта сжатия на 1 цилиндре.
2. Если распределитель не снят с силового агрегата, такт сжатия на цилиндре 1 можно определить, открыв его крышку. Необходимо, чтобы бегунок был установлен напротив внутреннего контакта, который соединяется кабелем со свечой. Если компрессию таким способом определить не удается, можно демонтировать СЗ, установленный в первом цилиндре. После этого отверстие нужно будет закрыть тряпкой, а лучше бумагой. Коленчатый вал должен начать вращаться, и в тот момент, когда бумажная пробка будет выбита потоком воздуха, начнется такт сжатия.
3. Теперь вам понадобится ключ на 10 — им нужно немного ослабить болт октан-корректора, при этом сам винт откручивать не нужно.
4. Далее следует установить его шкалу на ноль, это примерно середина шкалы.
5. После выполнения этих действий ключом на 10 необходимо ослабить болт крепления пластин октан-корректора.
6. Теперь нужно таким образом, чтобы метки совпали. В частности, речь идет о красной метке, расположенной на роторе, а также о риске на статоре. Когда установка привода устройства завершена, одной рукой распределитель необходимо удерживать в таком положении, другой рукой затягивается болт.

Многие выставляют зажигание со стробоскопом. Иногда установка угла опережения зажигания не дает результатов — двигатель продолжает троить и не работает на полную мощность. Причина в неработоспособности распределителя в целом. Проблема решается заменой или ремонтом распределителя.

Модули зажигания GMC 6,6 л/402 — тип двигателя V8

Результаты 1–14 из 14

25 записей на странице Сортировка по умолчанию

0″> $59.00

Предполагаемая дата отгрузки в США: 24 октября 2022 г. Расчетная дата международной отправки: 25 октября 2022 г.

$153,95

Предполагаемая дата отгрузки в США: 26 октября 2022 г. Расчетная дата международной отправки: Сегодня

99″> $85,99

Предполагаемая дата отгрузки в США: Понедельник 10.10.2022 Расчетная дата международной отправки: Сегодня

$43,99

Предполагаемая дата отгрузки в США: 30 ноября 2022 г. Расчетная дата международной отправки: Сегодня

99″> 129,99 долларов США

Предполагаемая дата отгрузки в США: 15 ноября 2022 г. Расчетная дата международной отправки: Сегодня

49,99 долларов США

Предполагаемая дата отгрузки в США: 24 октября 2022 г. Расчетная дата международной отправки: Сегодня

99″> $36,99

Предполагаемая дата отгрузки в США: 31 октября 2022 г. Расчетная дата международной отправки: Сегодня

61,43 доллара США

Предполагаемая дата отгрузки в США: Вторник 11.10.2022 Расчетная дата международной отправки: Сегодня

99″> $35,99

Предполагаемая дата отгрузки в США: 19 октября 2022 г. Расчетная дата международной отправки: 1 ноября 2022 г. если заказать сегодня

60,42 доллара США

Предполагаемая дата отгрузки в США: 17 октября 2022 г. Расчетная дата международной отправки: Сегодня

99″> $61,99

Предполагаемая дата отгрузки в США: 24 октября 2022 г. Расчетная дата международной отправки: Сегодня

$74,99

Предполагаемая дата отгрузки в США: 19 октября 2022 г. Расчетная дата международной отправки: Сегодня

99″> $23,99

Предполагаемая дата отгрузки в США: 28 октября 2022 г. Расчетная дата международной отправки: 31 октября 2022 г. если заказать сегодня

$34,99

Предполагаемая дата отгрузки в США: 27 октября 2022 г. Расчетная дата международной отправки: 28 октября 2022 г. если заказать сегодня

каковы требования к системе зажигания

Проверить требования и оплатить сборы, необходимые для восстановления отозванной или приостановленной лицензии. УНИВЕРСАЛЬНЫЙ: 558-303 полутерминированный. Фамилия. В Intoxalock наши устройства соответствуют даже самым строгим требованиям штатов, и в настоящее время мы можем обслуживать клиентов во всех 50 штатах. Устройство блокировки зажигания или устройство блокировки воспламенения алкоголя в выдыхаемом воздухе (IID или BAIID) представляет собой алкотестер для индивидуального транспортного средства. 1/4 Диск 7 мм или 9/32 сокет и драйвер сокета. Симптомы неправильной настройки ГРМ включают стук двигателя, работу на обогащенной или обедненной смеси. Используется для подключения к магнитному распределителю звукоснимателя или кривошипу. Lycoming EIS — единственная электронная система зажигания на рынке с проверенными характеристиками, необходимыми для того, чтобы носить имя Lycoming. Лицензия или номер социального страхования. Примечание. Отфильтруйте все IPD, используя столбец «Статус IPD», чтобы быстро увидеть, какие из них находятся на рассмотрении. Композит Trex Fending представляет собой красивую, уникальную и не требующую особого ухода альтернативу дереву и винилу. Проверьте свое право на получение разрешения на блокировку зажигания штата Небраска. Процедура . Все детали двигателя Sierra для вторичного рынка производятся в соответствии с требованиями OEM или даже превосходят их. Прочтите Руководство по программе устройства блокировки зажигания.. Отказ от ответственности: . Эти требования относятся к нарушениям и отсрочке судебного преследования по состоянию на 9 июня., 2016 г. Чтобы убедиться, что вы понимаете самые последние юридические требования, применимые к вашему участию в программе, ознакомьтесь с изменениями в Уставе Миннесоты, разделы 169A. средство передвижения. Если результирующий анализируемый результат концентрации алкоголя в выдыхаемом воздухе превышает запрограммированную концентрацию алкоголя в крови, при выборе дистрибьютора Holley EFI на этапе 4. 1 проводка зажигания не требуется. Симптомы неправильной настройки ГРМ включают стук двигателя, работу на обогащенной или обедненной смеси. Блокировки зажигания должны соответствовать всем требованиям Национальной администрации безопасности дорожного движения (NHTSA) и пройти тщательные испытания в любом штате, для которого они хотят быть утвержденным поставщиком. В настоящее время средние затраты, связанные с арендой системы блокировки зажигания, составляют от 9 долларов США.00 до 1300 долларов в год. Благодаря возможности совместного использования ресурсов, унаследованных от проекта, между несколькими проектами, надежной системе тегов, которая может обрабатывать огромные объемы данных, и возможности одновременного запуска сотен одновременных клиентов с легкостью, Ignition 8 был разработан с учетом корпоративного развертывания. Катушка зажигания Sierra 18-5186 Катушка зажигания Sierra 18-5186 является сменной деталью для двигателей Mercury, Chrysler и Force Outboard. ТВЕРДОТЕЛЬНЫЕ возбудители зажигания. Подтвердите свое право онлайн или свяжитесь с Департаментом транспортных средств по телефону 402-471-39.85; Установите блокировочное устройство на свой автомобиль; Отправьте документы и свидетельство об установке; Получите разрешение на блокировку зажигания через Интернет или в центре выдачи водительских удостоверений Смарт-ключ позволяет водителю держать брелок в кармане при отпирании, запирании и запуске автомобиля. Проверьте статус водительских прав. Система блокировки зажигания арендована у поставщика блокировки зажигания. Ключ идентифицируется с помощью одной из нескольких антенн в кузове автомобиля и генератора радиоимпульсов в корпусе ключа. Выберите свой жгут зажигания ПРИМЕЧАНИЯ: Выберите тот, который отвечает потребностям клиентов, если вы контролируете синхронизацию. Отключите систему Pass Lock, чтобы предотвратить застревание в будущем. Свяжитесь с профессионалами в norfar! В Unison, дочерней компании GE, мы не имеем себе равных в своей способности проектировать и интегрировать все компоненты системы зажигания. Это измеряет уровень содержания алкоголя в выдыхаемом воздухе (BAC). Требования. Эта статья относится к Honda Civic (1990-2000). Бюджетная блокировка — это самое простое, дешевое, быстрое и гигиеничное устройство блокировки зажигания. Позиции, обозначенные звездочкой (*), используют установленную Национальную квалификационную систему FEMA позицию для всех опасностей в качестве базовой линии для позиции пожаротушения в дикой местности NWCG. Цифровой омметр (дополнительно). Отвертка T25 (дополнительно). Зажимы типа «крокодил» (дополнительно). Отвертка или другие инструменты для снятия внутренних панелей. Информация о держателе лицензии. Эта статья относится к Honda Civic (1990-2000). Как это работает. Наше перекрестное справочное руководство по карбюраторам Zenith помогает найти правильную запасную часть для более старых карбюраторов Marvel Schebler. Как долго система блокировки зажигания должна находиться на автомобиле? Ниже приведен список минимальных требований к загрузке системы для различных типов программного обеспечения: Windows 7+ для настольного ПК; Mac 10. 7+ для настольного Mac. Наш EIS отвечает постоянно растущим требованиям к характеристикам современного авиастроения, включая меньшее техническое обслуживание, меньший вес и больший контроль искры, чем традиционное магнето. Norfar.com является ведущим дистрибьютором деталей топливной системы промышленных двигателей, карбюраторов Zenith, систем зажигания Pertronix и турбонагнетателей. Чтобы ваша Honda работала отлично, угол опережения зажигания должен быть установлен правильно. Более того, настольный ПК должен быть обязательно: обзор Ignition Poker показывает, что игры казино высоко ценятся среди конкурентов из США. ДВУХТОПЛИВНАЯ серия профессионального стиля с одноточечной системой зажигания Гарантия производителя на 2 года Ручки управления премиум-класса для тяжелого режима работы ULTRALOW Simmer Одноточечное электронное зажигание с автоматическим повторным зажиганием Двойное топливо Требуется источник питания 240/208 В Перевозчик поставщика свяжется с вами для организации доставки время. Мы предлагаем самое простое, дешевое, быстрое и гигиеничное устройство блокировки зажигания. Дата рождения. Декларация о соответствии: начиная с 25 августа 2017 г. все лица, у которых была установлена ​​система блокировки зажигания и чей годовой период блокировки зажигания заканчивается 25 августа 2017 г. или позже, должны будут обратиться к поставщику блокировки зажигания в отдел. заявление о соответствии для получения права на получение неограниченных водительских прав или учащихся. Изменения в законодательстве штата Миннесота влияют на Руководство по программе устройств блокировки зажигания. Лицо, которому требуется система блокировки зажигания, несет ответственность за все расходы. Устройство блокировки зажигания (IID) IID — это инструмент, в который вы дуете, прежде чем сможете завести автомобиль. Возбудители Unison доступны для промышленных, L&M, аэрокосмических и главных силовых установок или двигателей APU. Форест-Лейк, Миннесота Для того, чтобы ваша Honda работала отлично, угол опережения зажигания должен быть установлен правильно.
