Блок предохранителей ВАЗ 2109, таблица номиналов
Дата публикации Сен 02, 2012, Рубрики Автомобили ВАЗ |
Блок предохранителей ВАЗ 2109 стоит в левой части автомобиля, под капотом, перед ветровым стеклом. Добраться до него очень просто. Нужно всего лишь снять с него крышку и перед вами откроется блок предохранителей и реле.
В блоке предохранителей ВАЗ 2109 установлены предохранители, рассчитанные на различные токи, и служащие для защиты различных участков электрооборудования автомобиля. При превышении допустимых параметров в конкретном участке сети автомобиля, плавкий предохранитель сгорает, тем самым обесточивая поврежденный участок, и можно сказать, спасает автомобиль от более неприятных ситуаций, даже от возгорания.
Однако, не стоит забывать, что прежде чем сменить сгоревший предохранитель в блоке предохранителей ВАЗ 23109 сначала нужно узнать, по какой причине он сгорел, отремонтировать это неисправность и только потом, ставить новый предохранитель.

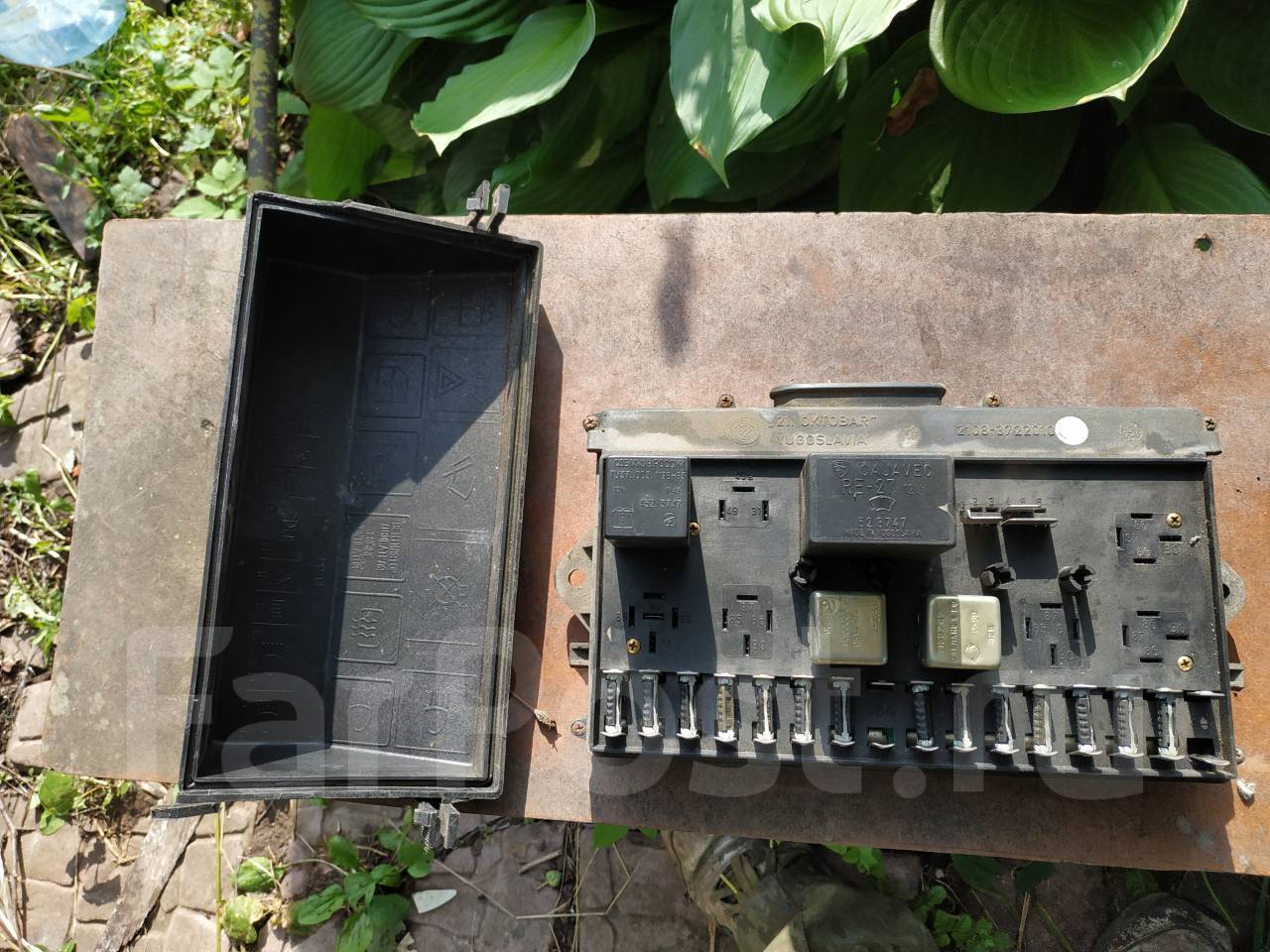

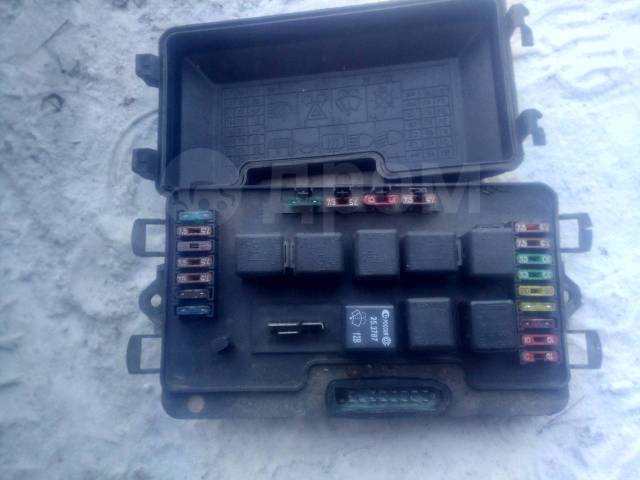

Монтажный блок на ВАЗ 2109 устанавливался нескольких видов. Расположение и типы предохранителей на них было разное. Блок 17.3722 имел цилиндрические предохранители, блоки 2114-3722010-60 и 2114-3722010-18 имели уже предохранители ножевого типа и различались между собой расположение на плате предохранителей.
Каждая плавкая вставка в блоке предохранителей ВАЗ 2109 защищает свою цепь, тем самым мы суживаем область поиска неисправности.
Номер предохранителя* | Защищаемые эл. цепи |
1(8А) F9(7,5A) | Правая противотуманная фара |
2(8А) F8(7,5A) | Левая противотуманная фара |
3(8А) F1(10A) | Очистители фар (в момент включения). Реле включения очистителей фар (контакты). Клапан включения омыва фар |
4(16А) F7(30A) | Очистители фар(в рабочем режиме). Реле включения очистителей фар (обмотка). Электродвигатель омывателя стекол. Моторедуктор очистителя залнего стекла. Реле времени омывателя заднего стекла. Клапаны включения омыва ветрового и заднего стекол. Реле (обмотка) включения электродвигателя вентилятора системы охлаждения двигателя. Реле (обмотка) включения обогерева заднего стекла. Контрольная лампа обогрева заднего стекла. Лампа освещения вещевого ящика |
5(8А) F16(15A) | Указатели поворота и реле-прерыватель указателей поворота и аварийной ситуации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода). Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа стояночного тормоза. Лампа светового табо «СТОП». Указатели температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр |
6(8А) F3(10A) | Задние фонари (лампы стоп-сигнала). Палафон освещения |
6(8А) F6(30A) | Электростеклоподъемники передних дверей. Реле включения электростеклоподъемников |
7(8А) F10(7,5A) | Фонари освещения номерного знака. Подкапотная лампа. Лампыосвещения приборов. Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя |
8(16А) F5(20A) | Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле его включения. |
9(8А) F10(7,5A) | Левая фара(габаритный свет). Левый задний фонарь(габаритный свет) |
10(8А) F11(7,5A) | Правая фара(габаритный свет). Правый задний фонарь(габаритный свет) |
11(8А) F2(10A) | Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации |
12(16А) F4(20A) | Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка для переносной лампы. Прикуриватель |
13(8А) F15(7,5A) | Правая фара (дальний свет) |
14(8А) F14(7,5A) | Левая фара (дальний свет). Контрольная лампа включенного дальнего света фар |
15(8А) F13(7,5A) | Левая фара (ближний свет) |
16(8А) F12(7,5A) | Правая фара (ближний свет) |
*Номера предохранителей с буквой F относятся к предохранителям монтажного блока 2114-3722010-60, без букв к блоку 17.3722 |
Рассказывая о блоке предохранителей ВАЗ 2109 необходимо еще и упомянуть о реле, которые также установлены в монтажном блоке автомобиля.
Название реле | Электрическая цепь | Тип монтажного блока | |
17. 3722 | 2114-3722010-60 | ||
К1 К2 КЗ К4 | Реле времени омывателя заднего стекла Реле указателей поворота и аварийной сигнализации Реле очистителя ветрового стекла Реле контроля исправности ламп | 452.3747 493.3747 522.3747 —– | —– 495.3747 526.3747 4412.3747 |
Related posts:
- Система охлаждения ВАЗ 2109
Еще по теме
- Нет связанных постов
Номер | Номинальный ток, A | Назначение предохранителя |
Блок предохранителей расположенных под панелью управления | ||
1 | 8 | Противотуманная фара — правая |
2 | 8 | Противотуманная фара — левая |
3 | 8 | Очиститель фар: момент включения, контакты реле включения Омыватель фар — клапан |
4 | 16 | Очиститель фар — рабочий режим, обмотка реле включения Вентилятор отопителя Омыватель стекол — эл. двигатель Очиститель заднего стекла — моторедуктор Омыватель заднего стекла — реле времени Клапан включения реле ветрового и заднего стекла Электроветилятор системы охлаждения двигателя — реле (обмотка) Обогрев заднего стекла — реле (обмотка) Контрольная лампа обогрев заднего стекла Освещение вещевого ящика |
5 | 8 | Указатель поворота, реле прерыватель указателя поворота и аварийной сигнализации — режим указателя поворота Фонари заднего хода Очиститель ветрового стекла (моторедуктор и реле) Генератор — обмотка возбуждения Контрольные лампы: уровень тормозной жидкости, давление масла, воздушная заслонка карбюратора, стояночный тормоз Указатель температуры охлаждающей жидкости Указатель уровня топлива, контрольная лампа резерва Вольтметр |
6 | 8 | Электростеклоподъемники передних дверей через реле включения Стоп-сигнал Освещение салона |
7 | 8 | Освещение: номерной знак, панель приборов, прикуриватель, управление отопителем Подкапотная лампа |
8 | 16 | Вентилятор системы охлаждения двигателя — электродвигатель |
9 | 8 | Габаритные огни — левая сторона |
10 | 8 | Габаритные огни — правая сторона |
11 | 8 | Указатель поворотов и реле прерыватель аварийной сигнализации Контрольная лампа аварийной сигнализации |
12 | 16 | Заднее стекло — нагревательный элемент, реле (контакты) включения Прикуриватель Розетка для лампы освещения |
13 | 8 | Дальний свет — правая фара |
14 | 8 | Дальний свет — левая фара, контрольная лампа включения |
15 | 8 | Ближний свет фар — левая фара |
16 | 8 | Ближний свет фар — правая фара |
№ предохранителя |
Сила тока, А |
Защищаемые цепи |
1 |
10 |
Выключатель кондиционера, выключатель обогрева заднего стекла |
2 |
10 |
Левая передняя лампа габаритного света, левый задний фонарь |
3 |
10 |
Комбинация приборов |
4 |
10 |
Аудиосистема, переключатель наружных зеркал заднего вида с электроприводом |
5 |
10 |
Переключатель селектора АКП, выключатель света заднего хода, выключатель аварийной сигнализации |
6 |
10 |
Правая передняя лампа габаритного света, правый задний фонарь, левая (правая) лампа освещения номерного знака |
7 |
10 |
Резистор предвозбуждения, комбинация приборов, ЭБУ временной задержкой и охранной сигнализацией, таймер сигнализации непристегнутого ремня безопасности |
8 |
15 |
Прикуриватель |
9 |
10 |
Генератор, ЭБУ электроусилителя рулевого управления, ЭБУ двигателем и трансмиссией (кроме двигателя 1,1 л), ЭБУ двигателем (двигатель 1,1 л), датчик скорости движения, выключатель рычага селектора АКП |
10 |
10 |
ЭБУ подушек безопасности |
11 |
20 |
Реле запирания замков дверей, реле отпирания замков дверей, блок управления люком крыши, привод замка двери водителя |
12 |
15 |
Электродвигатель очистителя заднего стекла, блок подрулевых переключателей |
13 |
10 |
Реле стартера, реле охранной сигнализации |
14 |
— |
Не используется |
15 |
10 |
Блок управления системой освещения дневного движения |
16 |
20 |
Выключатель обогрева левого (правого) переднего сиденья |
17 |
10 |
Выключатель обогрева заднего стекла, ЭБУ двигателем, электропривод и обогрев наружного зеркала заднего вида со стороны водителя (пассажира) |
18 |
15 |
Катушка зажигания, конденсатор |
19 |
15 |
Реле стеклоподъемников, выключатель стоп-сигнала |
20 |
15 |
Выключатель аварийной сигнализации, ЭБУ временной задержкой и охранной сигнализацией |
21 |
20 |
Электродвигатель очистителя ветрового стекла, блок подрулевых переключателей |
22 |
10 |
Реле заднего противотуманного света |
23 |
10 |
Реле противотуманных фар, реле стеклоподъемников, ЭБУ временной задержкой и охранной сигнализацией, таймер обогрева заднего стекла, электропривод корректора левой (правой) фары, переключатель корректора фар |
24 |
10 |
Реле вентилятора салона, блок управления люком крыши |
25 |
30 |
Реле обогрева заднего стекла, таймер обогрева заднего стекла, ЭБУ временной задержкой и охранной сигнализацией |
26 |
15 |
Правая фара |
27 |
10 |
Реле противотуманных фар |
28 |
15 |
Левая фара, комбинация приборов |
29 |
15 |
Комбинация приборов, выключатель заднего противотуманного света, разъем линии передачи данных, аудиосистема, ЭБУ временной задержкой и охранной сигнализацией, датчик контрольной лампы незакрытой двери, универсальный проверочный разъем, лампа освещения багажного отделения, лампы направленного света в салоне, плафон освещения салона, узел консоли крыши |
Схема блока предохранителей Chevrolet Silverado (mk4; 2019-2020.
.)
В данной статье мы рассматриваем Chevrolet Silverado четвертого поколения, выпускаемого с 2019 года по настоящее время. Здесь вы найдете схемы блока предохранителей Шевроле Сильверадо 2019 и 2020 года, получите информацию о расположении панелей предохранителей внутри автомобиля, узнаете о назначении каждого предохранителя (схема расположения предохранителей) и реле.
Расположение предохранителей Chevrolet Silverado 2019-..
Предохранители прикуривателя (розетки) в Chevrolet Silverado — это предохранители № 27, 28 и автоматические выключатели CB1, CB2, CB3 и CB4 в блоке предохранителей правого щитка приборов.
Блок предохранителей левой приборной панели
Расположен на краю приборной панели со стороны водителя.
Блок предохранителей правой приборной панели
Находится на краю приборной панели со стороны пассажира.
Чтобы получить доступ к задней части блока предохранителей:
1. Нажмите на выступ в верхней части блока вниз;
2. Потяните верхнюю часть блока наружу;
3. Повторите шаги 1-2, чтобы переустановить.
Моторный отсек
2019, 2020
Моторный отсек
Назначение предохранителей в моторном отсеке (2019, 2020)№ | Применение |
---|---|
1 | Дальний свет левый |
2 | Дальний свет правый |
3 | Фара левая |
4 | Фара правая |
6 | ТИМ |
7 | — |
8 | Противотуманная фара |
9 | ВКМ |
10 | — |
11 | Помощник полиции |
12 | — |
13 | Шайба передняя |
14 | Шайба задняя |
15 | Драйвер MSB |
16 | — |
17 | МЭК 1 |
19 | Инвертор постоянного/переменного тока |
20 | 2019: IECR 2. 2020: IECR 2 (LD) / EBCM2 (HD) |
21 | Старший пропуск |
22 | МЭК 2 |
24 | Эбуст 1 |
25 | РЕК |
26 | — |
27 | Звуковой сигнал |
28 | — |
29 | — |
30 | — |
31 | — |
32 | Обогрев заднего стекла |
33 | Зеркало с подогревом |
34 | Стояночный фонарь левый |
37 | Европрицеп |
38 | ТИМ |
39 | — |
40 | Другое зажигание |
41 | Стояночный фонарь для прицепа |
42 | Фонарь стояночный правый |
44 | — |
45 | Второй топливный насос |
46 | Блок управления двигателем, зажигание |
47 | Модуль зажигания |
48 | — |
49 | Модуль управления коробкой передач |
50 | Муфта кондиционера |
51 | Модуль управления раздаточной коробкой |
52 | Передний стеклоочиститель |
53 | Центральный верхний стоп-сигнал |
54 | Фонарь заднего хода прицепа |
55 | Фонарь заднего хода прицепа |
56 | САДС |
57 | ТТРМ |
58 | 2019: Стартер. 2020: Стартер (LD и HD DSL) |
60 | Активное управление подачей топлива 1 |
61 | ВЭС |
62 | Встроенный модуль управления шасси/CVS |
63 | Аккумулятор для прицепа |
65 | Дополнительный электрический центр под капотом |
66 | Мотор вентилятора охлаждения слева |
67 | Активное управление подачей топлива 2 |
68 | — |
69 | 2019: Шестерня стартера. 2020: Шестерня стартера (LD) / Стартер (HD Gas) |
71 | Вентилятор охлаждения |
72 | Вентилятор охлаждения правый |
73 | Фонарь стоп/поворота прицепа левый |
74 | ТИМ |
75 | DEFC |
76 | Электрический RNG BDS |
78 | Модуль управления двигателем |
79 | Дополнительный аккумулятор |
80 | Насос охлаждения кабины |
81 | Фонарь стоп/поворота прицепа правый |
82 | ТИМ |
83 | ФТЗМ |
84 | Тормоз прицепа |
85 | АНГЛИЙСКИЙ |
86 | Модуль управления двигателем |
87 | Форсунка B даже |
88 | Датчик O2 B |
89 | Датчик O2 A |
90 | Форсунка A нечетная |
91 | Модуль управления дроссельной заслонкой двигателя |
92 | Муфта вентилятора охлаждения |
Реле | |
5 | Налобный фонарь |
18 | Инвертор постоянного/переменного тока |
23 | Обогрев заднего стекла |
35 | Стояночный фонарь |
36 | Рабочий/кривошипный |
43 | Второй топливный насос |
59 | Муфта кондиционера |
64 | 2019: Стартер. 2020: Стартер (LD и HD DSL) / Муфта вентилятора охлаждения (HD Gas) |
70 | 2019: Шестерня стартера. 2020: Шестерня стартера (LD) / Стартер (HD Gas) |
77 | Трансмиссия |
Блок предохранителей левой приборной панели
Назначение предохранителей в блоке предохранителей левой панели приборов (2019, 2020)№ | Применение |
---|---|
F1 | Задние сиденья с подогревом, левые/правые |
F3 | Европрицеп |
Ф4 | — |
F5 | Передняя балка |
F6 | Сиденья с подогревом и охлаждением слева/справа |
F8 | Развлекательная система для пассажиров задних сидений/средство защиты от кражи |
F9 | Пассивный вход/Пассивный запуск/Модуль сиденья водителя |
Ф10 | — |
F11 | Солнцезащитный козырек |
F12 | Пассажирское сиденье с электроприводом |
F13 | Коробка отбора мощности для экспорта/опция специального оборудования 1 |
Ф14 | — |
Ф15 | — |
F16 | AMP |
F17 | МФЭГ |
Ф18 | — |
F20 | Торцевая дверь |
F22 | Заднее сдвижное окно |
Ф23 | — |
Ф24 | — |
Ф25 | — |
Ф26 | — |
Ф27 | — |
Автоматические выключатели | |
КБ1 | — |
Реле | |
K1 | Заднее сдвижное окно открыто |
K2 | Заднее сдвижное окно |
K3 | Основной MFEG 1 |
K4 | Малый MFEG 1 |
K5 | Малый MFEG 2 |
K6 | MFEG основной 2 |
K7 | Защита от кражи |
К8 | — |
Блок предохранителей правой приборной панели
Назначение предохранителей в правом блоке предохранителей панели приборов (2019, 2020)№ | Применение |
---|---|
F1 | Правые двери |
F2 | Двери левые |
F3 | Универсальная дистанционная система |
Ф4 | — |
F5 | — |
F6 | Передний вентилятор |
F8 | Поясничный переключатель |
F10 | Кузовной блок управления 6/кузовной блок управления 7 |
F11 | Сиденье/CLM |
F12 | Кузовной блок управления 3/кузовной блок управления 5 |
F14 | Модуль зеркал/окна |
F17 | Органы управления на рулевом колесе |
F18 | ВПМ/ОБС ДЕТ |
F19 | DLIS |
F20 | Сиденья с охлаждением |
F21 | НЕ Р/У |
F22 | Рулевое колесо с подогревом |
F23 | РАЗНОЕ Р/У |
F24 | Комбинация приборов, зажигание/потолочное |
F25 | Отопление, вентиляция и кондиционирование воздуха Зажигание/Вспомогательное отопление, вентиляция и кондиционирование воздуха |
F26 | Порты USB/Опция специального оборудования с сохранением дополнительного питания |
F27 | Розетка питания для аксессуаров/сохранение питания для аксессуаров |
F28 | Дополнительная розетка/аккумулятор |
F30 | Модуль датчиков и диагностики/ стояночный тормоз |
F31 | Кузовной блок управления 4 |
F32 | Опция специального оборудования/соединение канала передачи данных |
F33 | Кузовной блок управления 8 |
F34 | Светильник в багажнике |
F40 | ЦГМ |
F41 | Информационно-развлекательная система 1 |
F42 | TCP |
Ф43 | — |
Ф44 | АВМ |
F45 | Кузовной блок управления 2 |
F46 | Отопление, вентиляция и кондиционирование воздуха/ Аккумулятор 1 |
F47 | Комбинация приборов/аккумулятор |
F48 | Модуль управления коробкой передач |
F49 | Кузовной блок управления 1 |
Ф50 | — |
F51 | Аккумулятор 1 |
F52 | Аккумулятор 2 |
Ф53 | — |
F54 | Люк |
F55 | Сиденье водителя с электроприводом |
F56 | DC DC TRANS 1 |
F57 | DC DC TRANS 2 |
F58 | Информационно-развлекательная система 2 |
Автоматические выключатели | |
CB1 | Дополнительная электрическая розетка 2 |
CB2 | Дополнительная розетка 1/прикуриватель |
CB3 | Дополнительная электрическая розетка 3 |
CB4 | Дополнительная розетка 4 |
Реле | |
K1 | Рабочий/кривошипный |
K2 | Сохраненная мощность вспомогательного оборудования/аксессуар 1 |
K4 | Сохранение дополнительного питания/аксессуара 2 |
К5 | — |
Распиновка монтажных блоков автомобилей ВАЗ.
Монтажный блок Распиновка предохранителей ваз 2109В каждом автомобиле есть блок, в котором собраны предохранители различных устройств. Чтобы все это не располагалось хаотично на кузове автомобиля, специально создали пластиковый блок с крышкой, в котором аккуратно и с обозначениями установлены предохранители.
Схема
Предохранитель — это устройство, предохраняющее, предохраняющее, в данном случае, любое электронное устройство, от возгорания, короткого замыкания. Предохранители устанавливаются так, чтобы они в случае короткого замыкания сгорали быстрее, чем защищаемый ими прибор.Таким образом, электрический ток прерывается и не поступает к устройству, если перегорела нить предохранителя.
«Девятки», то есть ВАЗ 2109 бывают двух типов:
Блок предохранителей с кодом 17.3722 устанавливался на автомобили этой модели до 1998 года. Внутри блока находится инженерная плата, к которой припаяны контакты электропроводки, реле и предохранители.
Если , то причина либо в предохранителе, либо в проводной цепи.
Блок предохранителей с маркировкой 2114-3722010-60 устанавливался на автомобили 2109 после 98 года.В этом блоке уже начали использовать предохранители.
Блок предохранителей карбюраторных и инжекторных двигателей ВАЗ 2109 ничем не отличается. Деление происходит только до и после 1998 года.
Таким же образом расположен и блок питания. Находится под капотом, под лобовым стеклом слева.
Чем отличаются старые и новые блоки предохранителей на ваз 2109?
Отличия следующие:
- Обозначение.
- Номинальная мощность.
- В новом блоке предохранителей нет реле времени омывателя заднего стекла и нет реле электродвигателя вентилятора охлаждения.
Блок старого образца
Номер предохранителя: | Сила тока: | Что защищает: |
F1 | 10А | Резервный (дополнительный) предохранитель |
F2 | 10А | Индикаторы указателей поворота, прерыватель аварийной сигнализации (при включенном аварийном сигнале), сигнальная лампа аварийной сигнализации |
F3 | 10А | Задние стоп-сигналы, внутреннее освещение |
F4 | 20А | Обогрев заднего стекла, контакты обогрева заднего стекла, розетка для переноски, прикуриватель |
F5 | 20А | Звуковой сигнал (гудок), переключатель звукового сигнала |
F6 | 30А | Резервный предохранитель |
F7 | 30А | Электровентилятор печки, моторчик омывателя лобового стекла, реле включения электровентилятора радиатора, реле включения обогрева заднего стекла, контрольная лампа включения обогрева заднего стекла, плафон освещения бардачка |
F8 | 7. 5А | Резервный предохранитель |
F9 | 7,5 А | Резервный предохранитель |
F10 | 7,5 А | Левая фара |
F11 | 7,5 А | Правая фара |
F12 | 7,5 А | Правая фара ближнего света |
F13 | 7,5 А | Левая фара ближнего света |
F14 | 7.5А | Левая фара дальнего света, контрольная лампа дальнего света |
F15 | Правая фара дальнего света | |
Ф16 | 15А | Реле указателей поворота и аварийной мигалки (при включенных поворотниках), контрольная лампа поворотников, задние фонари заднего хода, реле моторедуктора и стеклоочистителя, контрольная лампа давления масла, контрольная лампа ручного тормоза, указатель температуры охлаждающей жидкости, указатель уровня топлива, указатель резерва топлива лампа, вольтметр |
Блок предохранителей 17. 3722
Реле
Вот номера реле и их функции в таблице:
Номер реле | Функции |
1 | Выполнение очистки элементов передней оптики |
2 | Работоспособность электродвигателя омывателя заднего стекла |
3 | Защита от поломки лампы поворотника и световой сигнализации |
4 | Защита от выхода из строя электродвигателя стеклоочистителя |
5 | Позволяет определить исправность лампы |
6 | Защита от перенапряжения для обогрева заднего стекла |
8 | Лампы дальнего света |
9 | Фары ближнего света |
11 | Отвечает за работу вентилятора охлаждения ДВС.Если это реле выйдет из строя, двигатель может перегреться. |
12 | Звуковой сигнал |
Блок предохранителей новый
В таблице приводим обозначение предохранителей, что они защищают и на какой ток рассчитаны:
Номер предохранителя | Номинальный ток | Функции |
1. | 8А | Резервный предохранитель |
2. | 8А | Резервный предохранитель |
3. | 8А | Резервный предохранитель |
4. | 16А | Катушка реле вентилятора радиатора, электрическая цепь выключателя и двигателя печки |
5. | 3А | Выключатель аварийки в режиме указателей поворота, прерыватель указателя поворота, переключатель указателя поворота, лампа указателя поворота, лампа указателя поворота, переключатель оптики заднего хода, лампы заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, контрольная лампа уровня бензина, указатель температуры охлаждающей жидкости, датчик температуры, контрольная лампа и датчик аварийного давления масла, аварийная лампа тормозов, выключатель гидропривода тормозной системы, выключатель ручного тормоза |
6. | 8А | Выключатель и лампы стоп-сигналов, плафон |
7. | 8А | Лампы освещения номера, контрольная лампа включения габаритов, лампа обогрева и ручек прикуривателя, лампа перчаточного ящика, лампа выключателя и панели приборов |
8. | 16А | Звуковой сигнал, переключатель звукового сигнала, электродвигатель вентилятора радиатора |
9. | 8А | Левый габаритный фонарь, левый боковой задний фонарь |
10. | 8А | Правый габаритный фонарь, правый задний фонарь, выключатель противотуманных фар, индикатор противотуманных фар |
11. | 8А | Переключатель указателей поворота и прерыватель, лампы указателей поворота, сигнальная лампа в аварийном режиме |
12. | 16А | Прикуриватель, гнездо для переноски лампы |
13. | 8А | дальний свет правой фары |
14. | 8А | Дальний свет левой фары, контрольная лампа дальней оптики |
15. | 8А | Ближний свет правой фары |
16. | 8А | Ближний свет левой фары |
Реле
В таблице приводим распиновку блока предохранителей нового образца 2109:
Обозначение реле | Что он делает: |
К1 | Без него не будет работать мотор омывателя заднего стекла. |
К2 | Отвечает за работу ламп поворотников и световой сигнализации |
К3 | Обеспечивает работу стеклоочистителей |
К4 | Защищает стоп-сигналы и габариты автомобиля |
К5 | Обеспечивает работу дальнего света фар |
К6 | Гарантирует работу омывателя оптики |
К7 | Защищает электродвигатель стеклоподъемника, если он установлен на вашем автомобиле |
К8 | Рог или просто рожок |
К9 | Защищает от перенапряжения вентилятор охлаждения двигателя |
К11 | Отвечает за работу устройства обогрева заднего стекла |
К12 | Обеспечивает ближний свет фар |
Снятие и замена
Если какое-либо устройство не работает, первое, что нужно искать, это причину из самого простого действия, и это проверка предохранителя. То есть сначала ищем нужный предохранитель, отвечающий за тот или иной прибор, потом проверяем, цел он или сгорел.
Как заменить предохранитель:
- Откройте капот, отсоедините массу (-) аккумулятора.
- Открыть БП.
- На внутренней стороне крышки блока есть обозначение, где и какой предохранитель находится.
- Извлеките предохранитель.
- Поставь новый и проверь.
Видео
Сборка блока предохранителей ВАЗ 2109.
Как удалить БП.
Как припаять схему блока предохранителей.
Слаженную работу автомобиля обеспечивает множество сложных механизмов и агрегатов.
Для корректной работы всей системы автомобиля используется электричество.
Для защиты электрических систем используются устройства защиты от перегрузок. Все предохранители объединены в один монтажный блок. Электрическая схема блока предохранителей ВАЗ 2109 представляет собой небольшую плату предохранителей
.
Базовые знания о блоке на ваз 2109
- Эта плата под капотом автомобиля с левой стороны около моторного щита под лобовым стеклом.
- Схема электропроводки блока предохранителей ВАЗ 2109 выпускается производителями двух разновидностей. Они имеют свои числовые обозначения, но в простонародье называются просто: «старые» и «новые». Между ними есть несколько принципиальных отличий. На них по-разному обозначаются реле, используются разные типы предохранителей, соответственно и разъемы для них разные.
Структура схемы блока предохранителей старого образца
Монтажный блок Старый выпуск 17.3722 состоит из двух компонентов. Первый представляет собой печатную плату, к которой методом пайки крепятся все соединительные элементы с контактными площадками. Второй – установка реле и предохранителей.
Ниже приведена расшифровка этикетки.
Реле
- К1 — отвечает за время омывания стекла сзади.
- К2 — поворотники и аварийка.
- К3 — стеклоочиститель.
- К5 — фары дальнего света.
- К6 — очиститель фар.
- К8 — отвечает за сигнал.
- К9 — включение вентилятора в системе охлаждения двигателя.
- К10 — отвечает за обогрев заднего стекла.
- К11 — фары ближнего света.
Структура схемы нового блока
- К1 — очиститель фар.
- К2 — выключатель поворотников и мигалок.
- К3 — стеклоочиститель.
- К4 — контроль исправности лампочек.
- К5 — отвечает за электростеклоподъемники.
- К6 — звуковой сигнал.
- К7 — обогрев стекла заднего вида.
- К8 — дальний свет.
- К9 — ближний свет.
Автоматические выключатели
Для различения разных патронов предохранителей принято использовать в обозначении
латинскую букву F. Сами предохранители маркируются цифрой и буквой А, где цифра
означает ток, а буква А означает, что данный тип предусмотрена защита
от токов короткого замыкания.
ВАЗ 2109 обозначена так.
- F1 — очистители фар. Используйте предохранитель (10А).
- F2 — повороты и аварийка (10А).
- F3 — задние стоп-сигналы и потолок салона (10А).
- F4 — обогрев стекла и прикуриватель (20А).
- F5 — сигнально-вентилятор охлаждения (20А).
- F6 — электростеклоподъемники передних дверей (30А).
- F7 — очиститель фар (во время работы) и вентилятор отопителя (30А).
- F8 — противотуманная фара L (7.5А).
- F9 — противотуманная фара Р (7,5А).
- F10 — лампочки приборной панели, подкапотного освещения и освещения салона (7,5А).
- F11 — правый габарит и фара (7,5А).
- F12 — Фары ближнего света Р (10А).
- F13 — Фары ближнего света L (7,5А).
- F14 — фары дальнего света L и контрольная лампа включения этих фар (7,5А).
- F15 — Фары дальнего света Р (7,5А).
- F16 — витки (15А).
Инструкции по замене предохранителя
При возникновении проблемы с каким-либо электроприбором в автомобиле первым делом следует проверить предохранитель, отвечающий за правильную работу этой цепи. Если проблема именно в нем, не огорчайтесь, ремонт своими руками не составит труда даже новичку в этом деле.
Настоятельно рекомендуется всегда иметь под рукой комплект новых предохранителей. Но следует помнить, что не все электрические цепи защищены предохранителями. К таким устройствам относятся генератор, зажигание, стартер, сам аккумулятор, центральный замок дверей.
Меры предосторожности
При поломке и последующем ремонте необходимо соблюдать меры предосторожности.
- При ремонте автомобильного электрооборудования обязательно отключите провод
от минусовой клеммы аккумуляторной батареи. - При замене предохранителей соблюдайте установленную маркировку. Ни в коем случае не заменяйте их другими. Также не замыкайте цепь перемычкой.
- Также нельзя замыкать провода для проверки цепи на наличие искры, это повлечет
перегорание токоведущей дорожки. - Если есть необходимость снять блок, то нельзя использовать для этой цели металлическую отвертку
. Это может привести к замыканию реле и выгоранию тех же дорожек
, что приведет к выходу из строя всей платы.
Важные моменты
Если у вас неисправна электрическая цепь ВАЗ 21093 и перед вами стоит задача замены блока
нового образца на старый, то в этом случае обязательно подключите вентилятор двигателя
, который находится в система охлаждения через реле.
При игнорировании этого дорожки, по которым течет ток, сгорят.Если задача обратная, то есть будем менять старый на новый, то нужно установить и новый вариант датчика включения электровентилятора. Это необходимо сделать, потому что его контакты рассчитаны на больший ток.
Какие проблемы могут быть с цепями предохранителей
Проблем с электрической цепью ВАЗ 21093 может быть несколько.
- Электрическая схема ВАЗ 21093 легко меняется и заменить ее самостоятельно не составляет труда. Более того, в Интернете есть инструкция с фото и видео, как это сделать. Но можно разобраться и без него.
- Вся процедура проводится аккуратно и без спешки.
- Отключите все имеющиеся предохранители и реле.
- Удалить плату. Затем либо заменить, либо почистить старый.
- Аккуратно почистите растворителем токопроводящие дорожки, только все
делайте крайне аккуратно и осторожно, так как
токоведущие дорожки легко можно повредить, а если их повредить, то придется паять. - Соберите в обратном порядке. Электросхема
- ВАЗ 21093 готова выполнять свои функции.
Различные сбои в работе электросистемы – проблема, знакомая практически всем автовладельцам. Конечно, можно воспользоваться услугами специализированных сервисных центров или станций технического обслуживания, но такое решение влечет за собой серьезные финансовые вложения. Именно поэтому, сегодня мы поговорим о том, как отремонтировать блок предохранителей ВАЗ 2109 своими силами.
Основные неисправности и способы их устранения
Хотя блок предохранителей для разных типов двигателей (инжекторных или работающих при помощи карбюратора) имеет некоторые отличия, их поломки абсолютно схожи и часто не так сложны, как может показаться на первый взгляд. Справиться с ними вполне под силу даже тому, кто совсем недавно стал владельцем автомобиля. Итак, самые распространенные ситуации:
- Перегорел предохранитель (например, тот, что отвечает за карбюратор и его работоспособность) – здесь решение проблемы заключается в замене вышедшей из строя детали на новую. Эта процедура достаточно проста, главное следовать пошаговой инструкции, подготовленной производителем;
- Проблемы с реле — если замена предохранителей не дала должного эффекта, следует проверить исправность реле.При возникновении проблем нужно просто установить новый элемент, так как такая работа не займет много времени;
- Неисправность токопроводящих дорожек — одна из самых серьезных неисправностей, обнаружить которую достаточно проблематично. Ее решение лучше доверить опытным мастерам-электрикам, так как непрофессиональный подход может вывести из строя весь блок предохранителей;
- Нарушение целостности контактов — в большинстве случаев замена компонентов не требуется. Достаточно просто очистить их от грязи и все будет в порядке.Однако если контакт оборвался, выход из ситуации только один – замена блока.
Замена блока предохранителей
Как видите, несмотря на то, что с большинством поломок можно справиться своими силами, без вмешательства дорогостоящих специалистов, в некоторых ситуациях ремонт не способен оказать должного эффекта и восстановить работоспособность агрегата. В этом случае следует просто заменить его новым образцом. Давайте посмотрим, как это сделать шаг за шагом:
- Откройте капот, отсоедините минусовую клемму от верхней защитной крышки, отщелкнув удерживающие ее пластиковые фиксаторы;
- Снимаем резиновый кожух блока с проводами, после чего откручиваем штекер, который находится в его задней части и отсоединяем непосредственно сам блок;
- С помощью торцевого ключа открутите две фиксирующие гайки, соединяющие блок с корпусом.Поднимаем блок на максимально возможную высоту, чтобы все остальные штекеры были видны снизу и последовательно их отключаем;
- Вытащите блок. На этом процедуру демонтажа можно считать завершенной;
- Заменяем блок на новый образец и устанавливаем его на место, выполняя установку в обратном порядке. На этом этапе стоит быть особенно внимательным – штекеры питания должны быть подключены именно так, как они располагались ранее.
Подведение итогов
Как видите сами, схема ремонта блока предохранителей и его замена не представляет особой сложности.Здесь очень важно не торопиться, быть внимательным и терпеливым, и точно следовать рекомендациям, которые предлагает производитель. Ваши усилия будут вознаграждены не только успешным решением проблемы, но и существенной экономией финансовых средств.
Давно мучаюсь со старым блоком… и глухой был, и все приборы вырубались и т.д. и т.п. А недавно — дальняя поездка… Разобрал блок заранее , проверил дорожки, почистил контакты, собрал, проверил — все в норме, даже у дворников 3 рабочих положения))) И понеслось.Был сильный ливень, скорость 140, полный салон и крутой спуск, всю дорогу и вдруг дворники замирают в одном положении. .. я в ах.е))) слава богу все обошлось — поехал до аварийки и пошел направо. Потыкал провода — заработало! , поворотники, стеклоподъёмники, и вентиляторы… Помучился с час — снова снял блок, всё почистил и норм. как ни в чем не бывало… После этого решил поменять блок… у знакомого взял монтажный блок типа 2114-3722010-60.
Отличия старого от нового — постоянно включен вентилятор системы охлаждения двс (без реле)
старый блок
новый блок (без реле вентилятора)
После долгих поисков нормального схема подключения реле, вот эта попалась на глаза, и решил делать по ней…
Из переделок: изолируем черно-белый провод от датчика вентилятора (он нам не нужен), изолируем черный провод массы от ответной части штекера к вентилятору.Толстые провода должны быть такими же толстыми, как провода к вентилятору. Стрелка — нужно подключить провод от реле к клемме, идущей на блок вентилятора.
ВСЕ КЛЕММЫ ДОЛЖНЫ БЫТЬ ИЗОЛИРОВАННЫМИ. Можно использовать изоленту, а можно вклеить клеммы в колодки, тогда клеммы должны быть с защелками.
Автомобиль сложный механизм, с множеством различных узлов, деталей и электрических схем, читаем статью — . Для защиты последнего (в основном от перегрузки и короткого замыкания) в нем предусмотрены предохранители, которые в ВАЗ 2109 чаще всего объединены в один блок — монтажный, он же блок предохранителей.
Что нужно знать о блоке предохранителей ВАЗ 2109?
- Блок предохранителей на ВАЗ 2109 находится под капотом автомобиля: слева, между основанием лобового стекла и моторным щитом.
- На сегодняшний день можно встретить два варианта монтажного блока «девятки»: старый, тип 17.3722, и новый, 2114-3722010-60/2114-3722010-18 (устанавливаются на автомобили ВАЗ с 1998 года). Основное их отличие – разное обозначение реле, разъемов и предохранителей; разные номиналы последних, а также отсутствие (за ненадобностью) в обновленной версии двух реле: электродвигателя вентилятора охлаждения и времени омывателя заднего стекла.
- Обозначения на корпусе блока предохранителей — это порядковые номера предохранителей, которые позволяют определить по блок-схеме, за какую электрическую цепь отвечает каждый из них. Например, предохранитель с обозначением F3 в новом монтажном блоке (в старом он соответствовал предохранителю под номером 6) отвечает за освещение салона и задние стоп-сигналы, а предохранитель F1 (до 1998 года — предохранитель №3) — для омывателей и фароочистителей и т.д. d.
Схема блока предохранителей ваз 2109.
Блок монтажный 17.3722.
- (К6) реле омывателей фар;
- (К1) реле времени омывателя заднего стекла;
- (К2) реле-прерыватель указателей поворотов и сигнализации;
- (К3) реле стеклоочистителей;
- контактные перемычки вместо реле контроля исправности ламп;
- (К10) реле обогрева заднего стекла; запасной предохранитель
- ;
- (К5) реле дальнего света;
- (К11) реле включения ближнего света фар; предохранитель
- ;
- (К9) реле включения электродвигателя вентилятора системы охлаждения двигателя;
- (К8) реле включения звукового сигнала;
Блок монтажный 2114-3722010-60.
Схема подключения монтажного блока 2114-3722010-60.
- наружная цифра в обозначении вилки — это номер блока, а внутренняя — условный номер вилки.
- предохранители F1-F16.
- Реле включения ближнего света фар К9.
- Реле дальнего света К8.
- реле включения звуковых сигналов К6.
- Реле обогрева заднего стекла К7.
- Реле включения очистителей фар К1.
- Реле стеклоподъемников К5.
- Реле контроля исправности ламп К4.
- Реле стеклоочистителя К3.
- реле-выключатель указателей поворота и сигнализации К2.
Схема подключения монтажного блока 17.3722.
- реле-выключатель указателей поворота и сигнализации К2;
- Реле стеклоочистителя К3;
- Реле стеклоподъемников (не установлено) К7; Реле контроля исправности ламп
- (внутри показаны контактные перемычки, которые устанавливаются вместо реле) К4;
- Реле времени омывателя заднего стекла К1;
- реле включения электродвигателя вентилятора системы охлаждения двигателя К9;
- Реле очистки фар К6;
- Реле обогрева заднего стекла К10;
- реле включения звукового сигнала К8;
- Реле дальнего света фар К5;
- реле включения ближнего света фар К11;
- наружная цифра в обозначении вилки — это номер блока, а внутренняя — условный номер вилки;
Возможные неисправности блока предохранителей ВАЗ 2109 и способы их устранения.
1. Перегорел предохранитель (один или несколько).
Это самая частая поломка, которая может случиться с монтажным блоком. Исправить это просто: купите новый подходящий предохранитель с нужной силой тока и установите его вместо старого. Но не забудьте выяснить причины отказа их прошлой системы. В противном случае проблема может повториться.
2. Окисление контактов платы с токоведущими дорожками.
Еще одна достаточно распространенная проблема, связанная с не самым удачным расположением блока предохранителей в «девятке», из-за чего там может скапливаться вода.Именно она является здесь источником проблем, решить которые можно двумя способами: первый – приобрести новый монтажный блок и установить его на место существующего, а второй – просто зачистить окислившиеся контакты. С первым вариантом все понятно. Что касается второго, то здесь тоже все предельно просто, главное подойти ответственно, и выполнять все действия очень внимательно и аккуратно.
Итак, отключаем все реле и предохранители в блоке, снимаем плату, очищаем ее обычным растворителем (здесь важно не повредить дорожки микросхемы, паяльником тоже придется поработать), и все ставим обратно в обратном порядке.
Блок монтажный ВАЗ 2109 предназначен для объединения жгутов проводов, а также для размещения реле и предохранителей. На первых моделях применялся монтажный блок типа 17.3722. Он состоит из корпуса, состоящего из двух частей, и печатной платы, на которой распаяны выводы для соединения с колодками жгута проводов, установки реле и предохранителей. Ниже представлена принципиальная схема монтажного блока ВАЗ 2109 тип 17.3722.
На последних моделях используется монтажный блок ВАЗ 2109 тип 2114-3722010-60.В этом блоке используются плавкие предохранители ножевого типа. Контактное соединение таких предохранителей более надежно, так как они имеют большую площадь контакта.
Взаимозаменяемость разъемов штекеров жгута проводов идентична блоку 17.3722. Обозначения предохранителей и защищаемых цепей несколько отличаются. Схема монтажного блока ВАЗ 2109 приведена ниже
На автомобилях с инжекторным двигателем применяются монтажные блоки аналогичные 2114-3722010-60, но имеют другое подключение к радиатору.
Расположение заглушек монтажного блока показано ниже.
Номиналы предохранителей и защищаемые цепи указаны ниже.* Номера предохранителей с буквой F относятся к предохранителям в монтажном блоке 2114-3 и 22010-60
№ предохранителя’ | Защищенные цепи |
1 (8А) F9 (7,5А) | Фонарь противотуманный правый |
2 (8А) F8 (7,5А) | Левая противотуманная фара |
3 (8 А) F1 (10 А) | Очистители фар (при включении).Реле включения очистителей фар (контакты). Клапан омывателя фар |
4 (16 А) F7 (30 А) | Очистители фар (в рабочем режиме). Реле включения очистителей фар (обмотка). Двигатель вентилятора отопителя. Мотор омывателя лобового стекла. Моторизованный очиститель заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омывателя ветрового и заднего стекол. Реле (обмотка) включения электровентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла.Контрольная лампа обогрева заднего стекла. Лампа для перчаточного ящика |
5 (8 А) F16 (15 А) | Указатели поворотов и реле-прерыватель указателей поворотов и сигнализации (в режиме указателя поворота). Контрольная лампа указателей поворота. Задние фонари(фонари заднего хода). Мотор-редуктор и реле включения стеклоочистителя. Обмотка возбуждения генератора (при запуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа дроссельной заслонки карбюратора.Контрольная лампа стояночного тормоза. Светильник светового табло «СТОР». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с сигнальной лампой резерва. Вольтметр |
6 (8 А) ФЗ (10 А) | Фонари задние (стоп-сигналы). Купол внутреннего освещения |
6(8A) F6(30A) | Электрические стеклоподъемники передних дверей. Реле стеклоподъемника |
7 (8 А) F10 (7,5 А) | Подсветка номерного знака. Лампа капота. Лампы освещения приборов. Контрольная лампа наружного освещения.Панель освещения рычагов отопителя. Лампа прикуривателя |
8 (16 А) F5 (20 А) | Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле его включения |
9 (8 А) F10 (7,5 А) | Фара левая (габаритный свет). Фонарь задний левый (габаритный свет) |
10 (8А) F11 (7,5А) | Правая фара (габаритный свет). Фонарь задний правый (габаритный фонарь) |
11 (8 А) F2 (10 А) | Указатели поворота и реле аварийного выключателя (в аварийном режиме). Сигнальная лампа |
12 (16 А) F4 (20 А) | Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Розетка для переносной лампы. Прикуриватель |
13 (8А) F15(7,5А) | Фара правая (дальний свет) |
14 (8 А) F14 (7,5 А) | Левая фара (дальний свет). Контрольная лампа включения дальнего света фар |
15 (8 А) F13 (7,5 А) | Левая фара (ближний свет) |
16 (8А) F12 (7.5А) | Фара правая (ближний свет) |
«Если вы заметили ошибку в тексте, пожалуйста, выделите это место мышкой и нажмите CTRL+ENTER» «Если статья была вам полезна, поделитесь ссылкой на нее в социальных сетях»
Добрый день. Сегодня в нашем автосервисе ВАЗ 2108, 2109, 21099. Он приехал к нам с желанием разобраться с электрикой. В машине произошел скачок напряжения, после чего перестали работать дворники, поворотники, задние противотуманные фары.Скорее всего виноваты предохранители. В этой статье мы расскажем вам, где находятся предохранители ВАЗ 2108, 2109, 21099 и как они меняются. Также прикрепляем подробные схемы предохранителей в монтажном блоке.
Артикул:
Блок крепления предохранителей — 2114-3722010
Инструменты:
Для замены предохранителей на ВАЗ 2108, 2109, 21099 инструмент не требуется
Схема и расположение предохранителей :
Открываем капот. Под лобовым стеклом вы увидите монтажный блок.
Внутри вы найдете специальный пинцет для замены предохранителей.
Следующим шагом является удаление предохранителя и его замена.
Блок предохранителей со снятой крышкой.
Под панелью с левой стороны от водителя находится предохранитель задних противотуманных фар.
За что отвечают предохранители в монтажном блоке ВАЗ 2108, 2109, 21099.
Расшифровка номиналов предохранителей ВАЗ 2108, 2109, 21099:
№ предохранителя | За что отвечает: | |
противотуманная фара с правой стороны | ||
Противотуманная фара с левой стороны | ||
омыватель фар | ||
Вентилятор отопителя | ||
указатели поворота | ||
Давление масла | ||
Освещение салона | ||
Электрические стеклоподъемники | ||
Номерной знак | ||
Звуковой сигнал | ||
Габарит фонаря заднего правого | ||
аварийный | ||
Элемент обогрева заднего стекла | ||
Фара правая | ||
Фара левая | ||
Ближний свет левой фары | ||
Ближний свет правой фары | ||
Запасной | ||
Запасной | ||
омыватель фар | ||
Вентилятор отопителя | ||
Давление масла | ||
Задние тормоза | ||
Номерной знак | ||
Вентилятор радиатора | ||
Левый задний зазор | ||
Задний правый маркер | ||
Аварийный сигнал | ||
Прикуриватель | ||
Дальний свет правой фары | ||
Дальний свет левой фары | ||
Ближний свет левой фары | ||
Ближний свет правой фары |
РАМ 1500 В (ДТ) (2019-2023) Схемы блока предохранителей
Центр распределения питания расположен под приборной панелью со стороны водителя. Этот центр содержит патронные предохранители, микропредохранители, реле и автоматические выключатели. Описание каждого предохранителя и компонента может быть выбито на внутренней крышке, в противном случае номер гнезда каждого предохранителя выбит на внутренней крышке, что соответствует следующей таблице.
Полость | Патрон предохранителя | Micro Fuse | Описание | |||||||
---|---|---|---|---|---|---|---|---|---|---|
F01 | 30 Amp Розовый | — | буксирным Сосуд | |||||||
F03 | — | 20 Amp Желтый | Модуль сиденья нагреватель спереди (Pass) | |||||||
— | — | — | 7006 | — | 20 AMP Yellow | Модуль PPU Вентилятор охлаждения | ||||
F06 | 40 EMP Green | — | MOD CBC 4 Внешний свет 2 | |||||||
F07 | 40 AMP Green | — | MOD CBC 3 PWR Locks | |||||||
F08 | — | — | Запчасти | |||||||
F09 | — | — | Запасной | |||||||
F10 | 40 А Зеленый | — | HVAC Breower Motor | |||||||
F11 | — | 5 AMP Tan | AMP TAN | Выход на under-Cover Power Power (UpdC) Run Coil | ||||||
F12 | — | 25 AMP Clear | MOD Audio Andifier / Active Shoos Ramcellation / SW Inverter | |||||||
— | 20 AMP Yellow | Mod Seat Hellow | ||||||||
F14 | — | 15 AMP Blue | Mod Seat Seater Fronter Front (руль ) | |||||||
F15 | — | — | Запасной | |||||||
F16 | — | — | Запасной | |||||||
F17 | — | 20 Amp Желтый | LT Точечный светильник | |||||||
F18 | 30 А Розовый | — | Солнцезащитный козырек с электроприводом Люк на крыше | |||||||
F19 | — | — | Запасной 67 | |||||||
F20 | ||||||||||
— | 20 AMP Yellow | Comfort задний модуль сиденья (CRSM) (Heat Rack RT) | ||||||||
F21 | —— | — | Запчасти | |||||||
F22 | — | — | Запас | |||||||
— | — | — | — | — | 15 AMP Blue | MOD RF HUB / MOD зажигание / мод кластер | ||||
F25 | 40 AMP Green | — | Mod Integrated Trailer Trainke | |||||||
— | 15 AMP Blue | Mod Cluster CCN / MOD Cyber Security | ||||||||
F27 | — | 5 AMP Tan | MOD Кластер CCN / Mod SGW | |||||||
F28 | — | 10 Amp Красный | Mod ORC | |||||||
F29 | — | Желтый Amp6 | MOD CRSM (Heat Rood Lt) | |||||||
F30 | 30 AMP Pink | — | MOD DTCM / MOD Tailgate | |||||||
F31 | 30 AMP Pink | — | MOD CBC 1 интерьер | |||||||
F32 | ||||||||||
— | 20 AMP Yellow | RT Spot Lamp | ||||||||
F33 | — | — | 10 AMP Console | Assy Assy Наверху / выключатель 911 / Switch Assist / Sunshade | ||||||
F34 | — | 15 AMP Blue | FRT & RR Вентилируемый сидений мотор | |||||||
— | — | 10 AMP Red | MOD Inverter / MTR Sunshade SUNOOF / MTR DUAL DUAL SUNOOF | |||||||
F36 | 40 AMP Green | — | Mod CBC 2 Наружное освещение 1 | |||||||
F37 | — | — | Запасной | |||||||
9006 9006 66 — | Запасной | |||||||||
F39 | — | — | Запасной | |||||||
F40 | 20 Ампер Синий | — | Купол Погоня Автомобиль | |||||||
F41 & B | — | 15 А Синий | ПО для поясничной опоры и прохода / Mod Cluster CCN | |||||||
F42 | — | 10 А Красный | Модуль переключения раздаточной коробки Mod (TCSM) / SBW / Электрический стояночный тормоз SW / Потолочная консоль (OHC) SW / E-Call / Bank 3 SW / SEAT LT & RT VENT | |||||||
— | — | — | 10 AMP RED | Диагностика портов / MOD CD / Front & Ride USB | ||||||
F44 | — | 20 AMP Yellow | Radio / DCSD / Telematics Box MOD | |||||||
AMP Pink | 30 AMP Pink | — | MOD DOWER MUX Driver | |||||||
F46 | 30 AMP Pink | — | MO D Door Mux Passenger | |||||||
F47 | ||||||||||
— | — | — | ||||||||
F48A — 10 AMP RED | Зеркало заднего вида / влажность Дождь и датчик света (HRLS) / SW Окно Пассажир / Задний USB / Беспроводной Зарядка Pad Mod | |||||||||
F49 | ||||||||||
— | — | 15 AMP Blue | MOD CVPM / SNSR слепые Spot / HDLP Adaptive Front Lighting Seator (AFLS) | |||||||
F50A | — | 10 AMP Red | аккумулятор Контроль Mod | |||||||
F51 & B | — | — | Запасной | |||||||
F52 | 20 Amp Синий | — поток | Прямая батарея | |||||||
F53 | — | 15 Amp Синий | Mod ICS Switch / Mod HVAC CTRL / Sw Bank Upper / Sw EPB / Mod Control Steering | |||||||
F54B | — | 20 А Желтый | Центральная розетка Сиденье | |||||||
F55 | 25 Amp White | — | Upfitter | |||||||
F56 | 30 Amp Розовый | — | Mod Network Interface | |||||||
F57 | 20 Amp Синий | — | Прямой аккумуляторный аккумулятор | |||||||
20 AMP Blue | — | — | — | |||||||
AMP Red | — | MOD Inverter | ||||||||
F61 | — | — | Запас | |||||||
F62 | ||||||||||
A & B- | A & B- | 10 A & B- | 10 AMP RED | ITBM / MOD Occipent Class / MOD IAIR Подвеска / MOD HVAC SNSR INCAR TEMP / Задняя температура охлаждающей жидкости / PTS / MOD IRCM | ||||||
F63 | — | — | Запасной | |||||||
F64 | — | — | Запасной | |||||||
F65 | 10 AMP RED | MOD ORC | ||||||||
— | — | 10 AMP RED | Run — Accessory Feed | Run — Accessory Feed |
