ВАЗ 21213 | Блок предохранителей

ВАЗ 21213

Сервисное обслуживание и эксплуатация

Руководства ￫ ВАЗ ￫ 21213 (Нива)

ПОРЯДОК ВЫПОЛНЕНИЯ

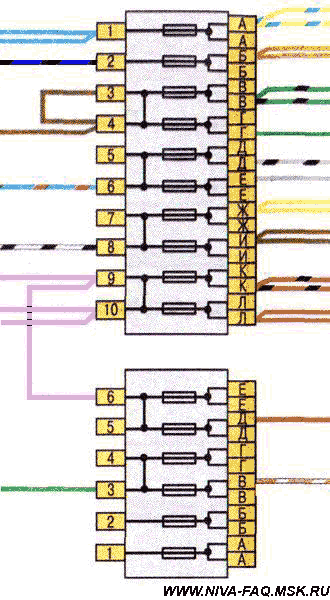

1. Большинство электрических цепей защищены плавкими предохранителями, расположенными в двух блоках на панели приборов. На корпусах блоков стоят номера предохранителей. Номера предохранителей, приборы защищаемых ими цепей, а также сила тока приведены в табл. 7.1. 2. Для доступа к предохранителям сдвинуть вправо декоративную накладку с надписью: «Волга», расположенную на крышке блоков предохранителей. Вставить палец в отверстие и, потянув крышку блоков предохранителей на себя, снять ее. Если крышка снимается туго, можно подцепить ее отверткой. Для извлечения предохранителей из блока рекомендуется использовать пинцет, который прилагается к комплекту запасных предохранителей. Корпуса предохранителей имеют цвет, соответствующий силе тока (см. табл. 7.2). 3. Чтобы снять блоки предохранителей, необходимо отвернуть по два винта крепления обоих блоков. Вытянуть блоки предохранителей на себя из панели так, чтобы штекерные колодки блоков вышли из панели. Промаркировать штекерные колодки, отсоединить и протолкнуть их назад в отверстие панели приборов. 4. На левом брызговике под капотом установлен дополнительный блок из двух плавких предохранителей: предохранитель на 30 А защищает цепь электровентилятора охлаждения двигателя; предохранитель на 60 А защищает все цепи, кроме цепи стартера. Для замены предохранителей снять крышку блока и, отвернув два винта крепления предохранителя, заменить его.

Таблица 7.1. Цепи, защищаемые плавкими предохранителями

№ предохранителя	Приборы защищаемой цепи	Сила тока, А
Левый блок
1	Резерв	25
2	Правая фара (дальний свет)	15
3	Левая фара (дальний свет), контрольная лампа включения дальнего света фар	15
4	Правая фара (ближний свет), электрокорректор	10
5	Левая фара (ближний свет)	10
6	Реле электровентилятора (двигатель ЗМЗ-4062), реле обогрева сидений, реле контрольной лампы стояночного тормоза, жиклеры омывателей стекол	10
7	Резерв	20
8	Прикуриватель, звуковые сигналы, реле звуковых сигналов	20
9	Задние противотуманные фонари	15
10	Радиоприемник	10
11	Блок системы управления двигателем	5
12	Лампа освещения вещевого ящика, плафон освещения салона, подкапотная лампа	15
13	Стеклоочиститель, реле омывателей фар	10
Правый блок
1	Передние противотуманные фары, задние противотуманные фонари	25
2	Отопитель, обогрев заднего стекла, реле обогрева заднего стекла, дополнительный отопитель	15
3	Фонари заднего хода, приборы, датчик спидометра	15
4	Лампа стоп-сигнала, розетка переносной лампы	10
5	Контрольная лампа аварийной сигнализации	10
6	Левая фара (габаритный свет), реле противотуманных фар, контрольная лампа габаритных огней	10
7	Обогрев заднего стекла, плафоны, фара-искатель	20
8	Резерв	20
9	Электрический бензонасос (двигатель ЗМЗ-4062)	15
10	Блок системы управления двигателем (двигатель ЗМЗ-4062) или блок ЭПХХ (двигатели ЗМЗ-402, ЗМЗ-4021)	10
11	Указатели поворота, боковые повторители, прерыватель, контрольная лампа указателей поворота	5
12	Обогрев сидений	15
13	Правая фара (габаритный свет), реле очистителя фар, лампа освещения багажного отделения, лампы освещения номерного знака, лампы освещения приборов, лампа освещения прикуривателя, фонарь медицинского знака	10

Таблица 7.

2. Цвет корпуса предохранителей

Сила тока, А	Цвет корпуса предохранителя
5	Оранжевый
10	Красный
15	Голубой
20	Желтый
