Тойота Камри 40 Предохранители

№	Имя	А	Назначение
1	—	—	Не используется
2	RR FOG	10	Задний противотуманный свет
3	FR DEF	15
4	—	—	Не используется
5	AM2	7.5	Система запуска
6	ALT−S	7. 5	Система зарядки аккумуляторной батареи
7	MAYDAY/TEL	7.5
8	—	—	—
9	EFI2	30	2AR-FE (2009-2011): Система впрыска топлива
10	E−ACM	10	2GR-FE: —
11	ETCS	10	Система управления дроссельной заслонкой
12	HAZ	15	Указатели поворота, комбинация приборов
13	IG2	20	Система впрыска топлива, система запуска, предохранители: GAUGE NO. 2, IGN, INJ
14	STR LOCK	20	Система блокировки руля
15	DOME	10	Комбинация приборов, подсветка косметического зеркала, освещение багажного отсека, подсветка замка зажигания, подсветка дверей, освещение салона, часы, лампы для чтения, система бесключевого доступа
16	ECU−B NO.1	10	Беспроводная система дистанционного управления, блок управления электрооборудованием кузова, система стабилизации автомобиля, система классификации переднего пассажира
17	RADIO NO.1	15	Аудиосистема, навигация
18	DOOR NO. 1	25	Блок управления электрооборудованием кузова
19	—	—	—
20	AMP	25	Аудиосистема
21	EFI MAIN	30	Система впрыска топлива, система управления дроссельной заслонкой, блок управления электрооборудованием кузова, предохранители: «EFI NO.2” и «EFI NO.3”
22	—	—	Не используется
23	EFI NO.3	10	Система впрыска топлива
24	EFI NO. 2	15	Система впрыска топлива
25	S−HORN	7.5	Звуковой сигнал
26	A/F	20	Система впрыска топлива
27	MPX−B	10	Комбинация приборов
28	EFI NO.1	10	Противоугонная система, система бесключевого доступа, система впрыска топлива, система управления дроссельной заслонкой
29	HORN	10	Звуковой сигнал
30	H−LP (RL)	15	Ближний правый свет
31	H−LP (LL)	15	Ближний левый свет
32	H−LP (RH)	15	Дальний правый свет
33	H−LP (LH)	15	Дальний левый свет
34	HTR	50	Кондиционер
35	ABS NO. 1	50	ABS, система стабилизации автомобиля, трэкшн контроль, система помощи при торможении
36	FAN MAIN	50	2GR-FE: Вентиляторы системы охлаждения двигателя
37	ABS NO.2	30	ABS, система стабилизации автомобиля, трэкшн контроль, система помощи при торможении
38	RR DEF	50	Обогрев заднего стекла, предохранитель: «MIR HTR”
39	RR PWR SEAT	30	—
40	H−LP CLN	30	Омыватель фар
41	CDS FAN	40	2AR-FE: Вентиляторы системы охлаждения двигателя
42	RDI FAN	40	2AR-FE: Вентиляторы системы охлаждения двигателя
43	MSB	30	—
44	ALT	120	Предохранители: «RR FOG”, «FR DEF”, «AM2”, «ALT−S”, «MAYDAY/TEL”, «E−ACM”, «ETCS”, «HAZ”, «IG2”, «STR LOCK”, «DOME”, «ECU−B NO. 1”, «RADIO NO.1”, «EFI MAIN”, «AMP”, «DOOR NO.1”, «EFI NO.3”, «EFI NO.2”, «S−HORN”, «A/F”, «MPX−B”, «EFI NO.1”, «HORN”, «H−LP(RL)”, «H−LP(LL)”, «H−LP(RH)”, «H−LP(LH)”, «HTR”, «ABS NO.1”, «FAN MAIN”, «ABS NO.2”, «RR DEF”, «RR PWR SEAT”, «H−LP CLN”, «CDS FAN”, «RDI FAN”, «MSB”, «ALT” и «ST/AM2”
45	—	—	—
46	—	—	—
47	—	—	—
48	ST/AM2	30	Стартер, предохранители: GAUGE NO.2, IGN, INJ
Реле
R1	Система стабилизации автомобиля (VSC No. 2)
R2	Система стабилизации автомобиля (VSC No.1)
R3	2AZ-FE: Вентилятор системы охлаждения (No.1)
R4	2AZ-FE: Вентилятор системы охлаждения (No.3)
R5	2AZ-FE: Вентилятор системы охлаждения (No.2) 2GR-FE: Вентилятор системы охлаждения
R6	Стартер
R7	Зажигание
R8	Муфта компрессора кондиционера (MGC)
R9	Реле прерывания стартера
R10	Обогрев заднего стекла

Блок реле и предохранителей Toyota Camry V40 с 2005 года выпуска

Номер	Цвет	Назначение
1 (10 А)	Красный	Задние противотуманные фонаря
2 (15 А)	Синий	Не используется
3(7,5 А)	Коричневый	Не используется
4 (7,5 А)	Коричневый	Система зарядки аккумуляторной батареи
5 (7. 5 А)	Коричневый	Не используется
6 (10 А)	Красный	Не используется
7 (10 А)	Красный	Система управления дроссельной заслонкой
8 (15 А)	Синий	Указатели поворота
9 (20 А)	Желтый	Система впрыска топлива, стартер, иммобилизатор, система пас­сивной безопасности SRS, система управления дроссельной за­слонкой, контрольно измерительные приборы, многофункцио­нальный дисплей, часы
10 (20 А)	Желтый	Не используется
11 (10 А)	Красный	Контрольно-измерительные приборы, подсветка косметического зеркала, подсветка багажника, подсветка замка зажигания, под­светка дверей, плафоны внутреннего освещения, пампа для чте­ния, часы
12 (10 А)	Красный	Блок управления электрооборудованием кузова, VSC
13 (15 А)	Синий	Аудиосистема
14 (25 А)	Серый	Блок управления электрооборудованием кузова
15 (25 А)	Серый	Не используется
16 (30 А)	Зеленый	Система впрыска топлива, система управления дроссельной за­слонкой
17(10 А)	Красный	Система впрыска топлива
18 (15 А)	Синий	Система впрыска топлива
19(7,5 А)	Коричневый	Звуковой сигнал
20 (20 А)	Желтый	Система впрыска топлива
21 (10 А)	Красный	Контрольно-измерительные приборы
22 (10 А)	Красный	Иммобилизатор, система впрыска топлива, система управления дроссельной заслонкой
23 (10 А)	Красный	Звуковой сигнал
24 (15А)	Синий	Правая фара (ближний сеет), электрокорректор фар
25 (15 А)	Синий	Левая фара (ближний свет)
26 (15 А)	Синий	Правая фара (дальний свет)
27 (15 А)	Синий	Левая фара (дальний свет)
28 (50 А)	—	Система кондиционирования воздуха
29 (50 А)	—	ABS, VSC, TRC, ВА
30(50 А)		Электровентилятор радиатора
31 (ЗОЛ)		ABS, VSC, TRC, ВА
32 (50 А)		Обогрев заднего стекла, обогрев наружных зеркал заднего вида
33 (30 А)		Не используется
34 (30 А)	—	Омыватели фар
35 (40 А)	—	Электровентилятор радиатора
36 (40 А)	—	Электровентилятор радиатора
37 (30 А)	—	Не используется
38 (120 А)		Противотуманные фары, система зарядки аккумуляторной батареи, система управления дроссельной заслонкой, указатели поворота. Система впрыска топлива, стартер, контрольно-измерительные приборы, многофункциональный дисплей, часы, имообилизатор. система пассивной безопасности SRS, подсветка косметического зеркала, подсветка багажника, подсветка замка зажигания, подсветка дверей, плафоны внутреннего освещения, лампа для чтения. Блок управления электрооборудованием кузова, аудиосистема, звуковой сигнал, фары, электрокорректор фар, система кондиционирования воздуха, ABS, VSC, TRC, RA, обогрев заднего стекла.  Обогрев наружныхзеркал заднего вида, омыватели фар. электровентилятор радиатора
39 (30 А)	—	Стартер
ST RELAY	—	Реле стартера
RR DEF RELAY	—	Реле обогрева заднего стекла
FAN NO.1 RELAY	—	Реле электровентилятора радиатора
FAN N0.2 RELAY	—	Реле электровентилятора радиатора
FAN N0. 3 RELAY	—	Реле электровентилятора радиатора

Предохранители на Камри 40 расположение, схема

Предохранители на «Камри 40», расположенные в герметизированных коробках, не допускают увеличения силы тока в цепи выше допустимых пределов. При срабатывании защиты разрушается металлическая перемычка. Замену детали производят с помощью пинцета (находится в монтажном блоке).

Предназначение предохранителей

Предохранители предназначены для защиты электрических и электронных компонентов от коротких замыканий и перегрузок. При повреждении изоляции или выходе из строя элементов сила тока в цепи возрастает.

Это приводит к нагреву деталей. В защитной вставке имеется перемычка из легкоплавкого металла, которая разрывается в случае повышения силы тока. Для определения номинала предохранителя используются корпусы из пластика разного цвета. Рабочие параметры нанесены краской на торцевую часть кожуха.

Расположение в корпусе автомобиля

На автомобилях Toyota Camry поколения XV40 предусмотрены 2 блока для установки реле и предохранителей:

• под крышкой капота;
• в панели приборов.

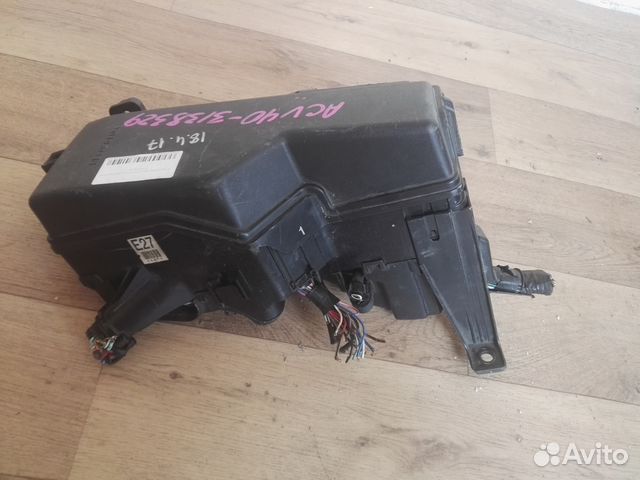

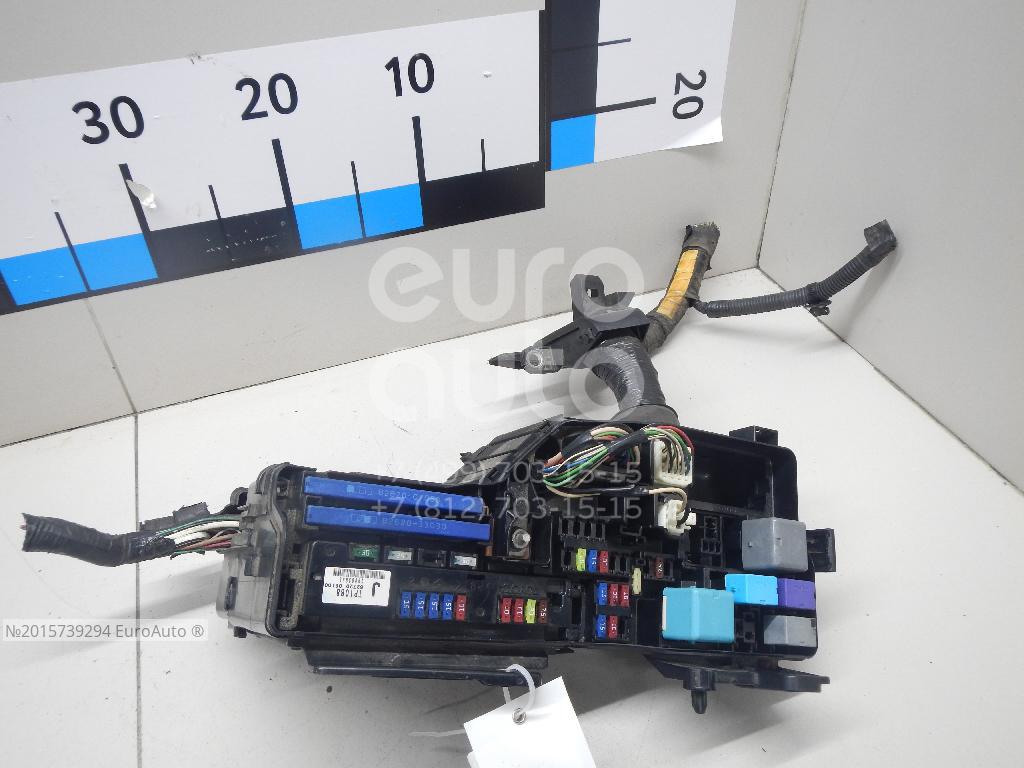

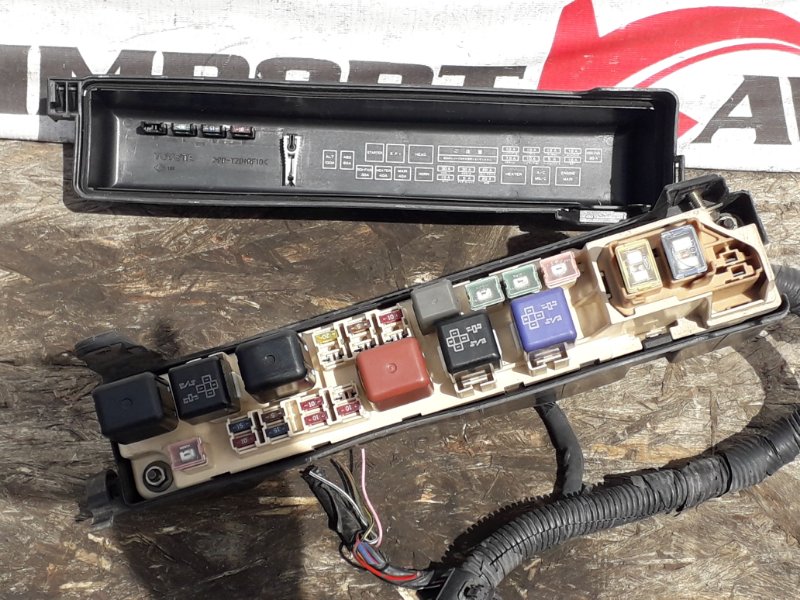

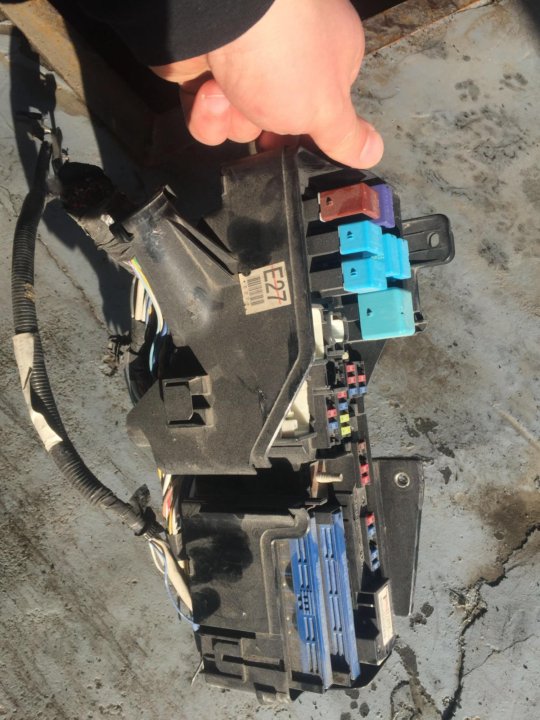

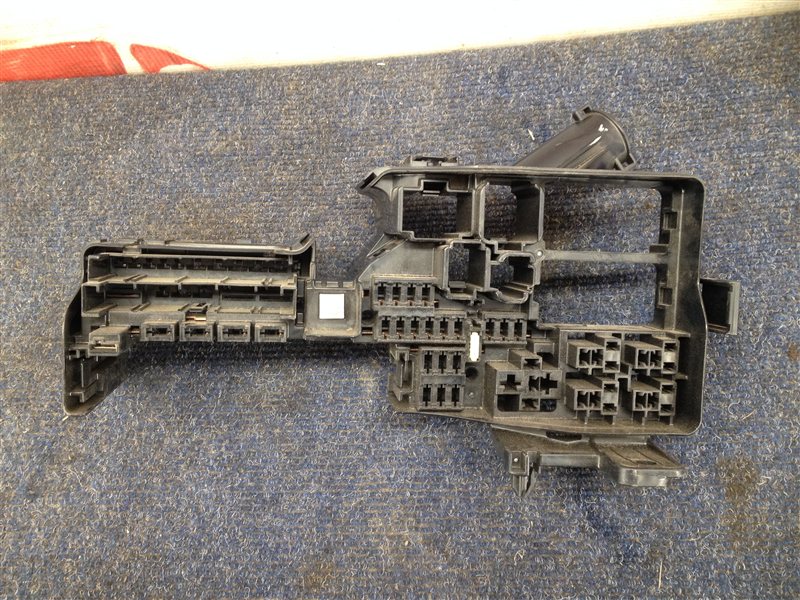

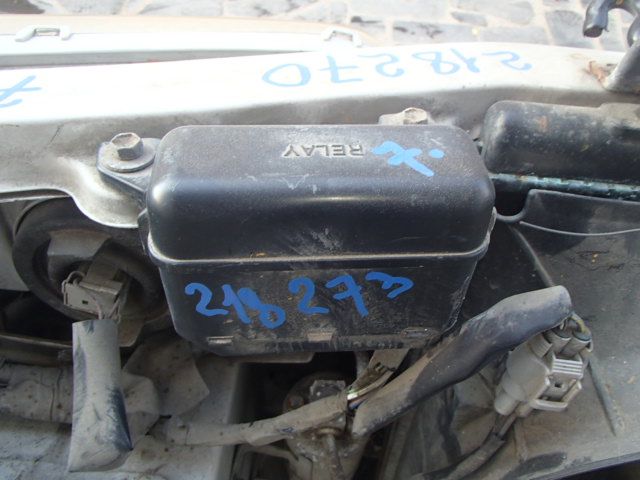

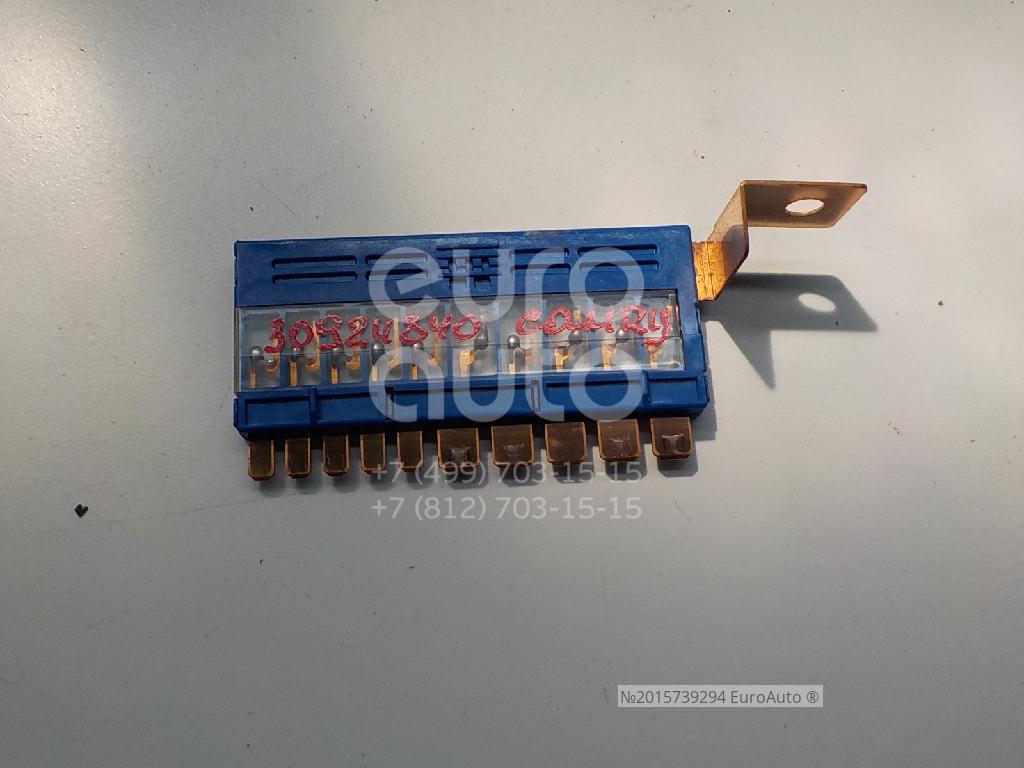

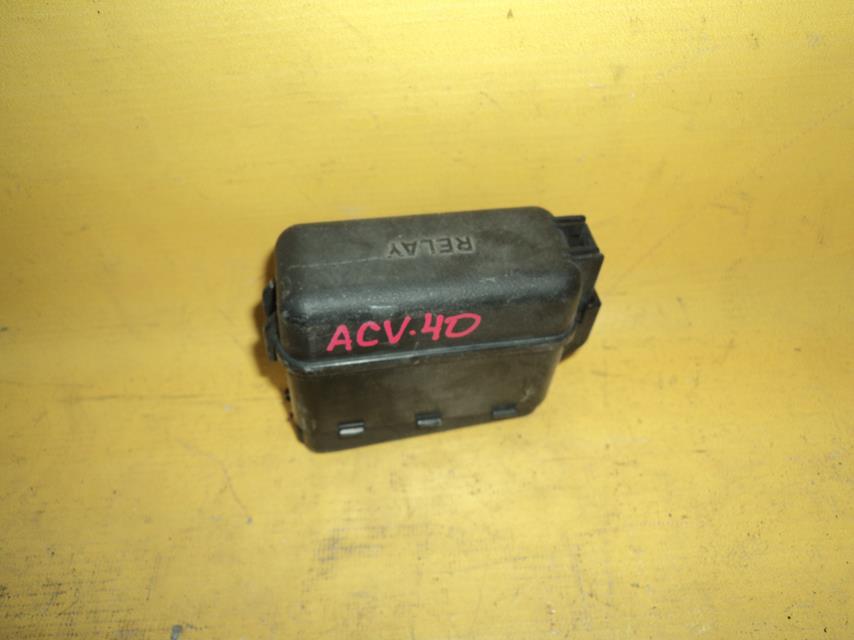

Отсек мотора

Основной блок предохранителей в моторном отделении расположен возле правого крыла автомобиля. Коробка закрыта пластиковой крышкой на зажимах. В ней содержатся защитные элементы и реле электрических систем. На внутренней части крышки нанесена схема, которая помогает понять, где находятся предохранители.

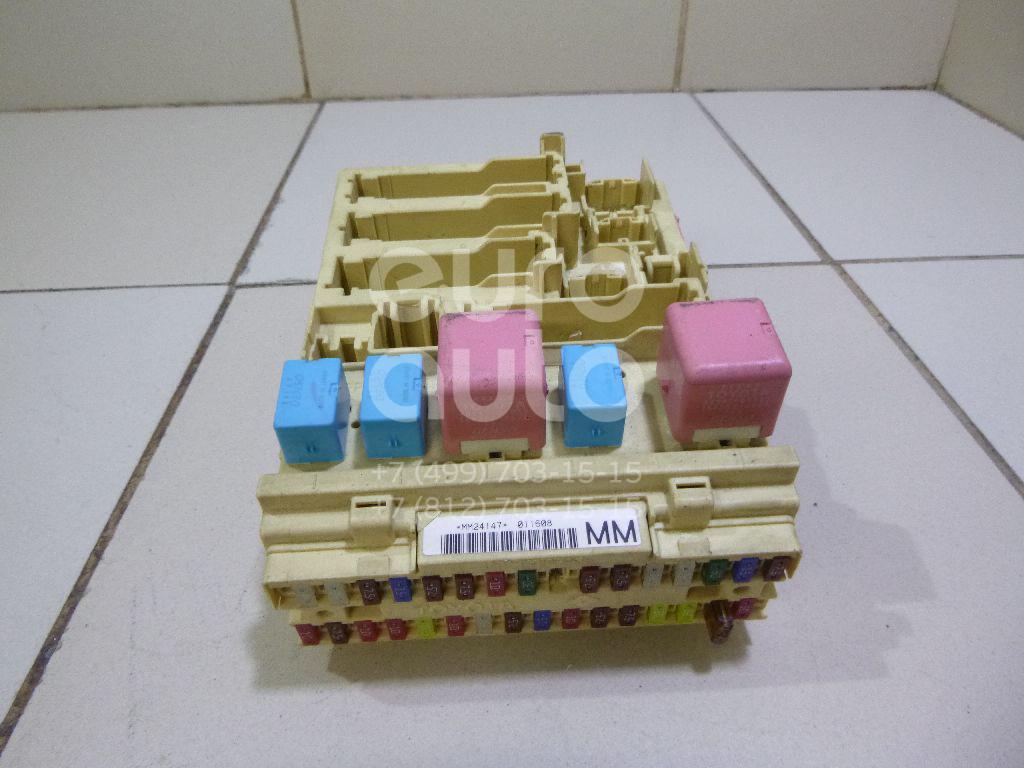

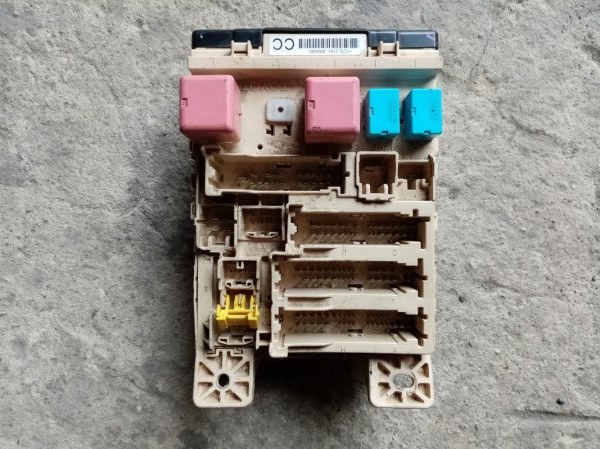

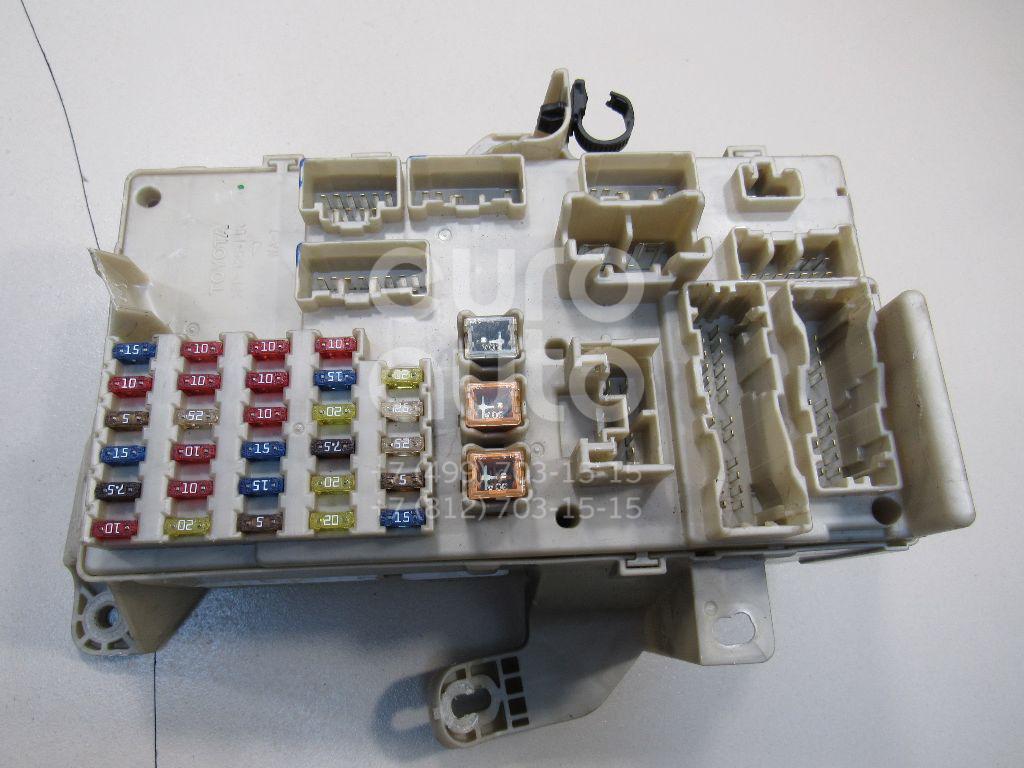

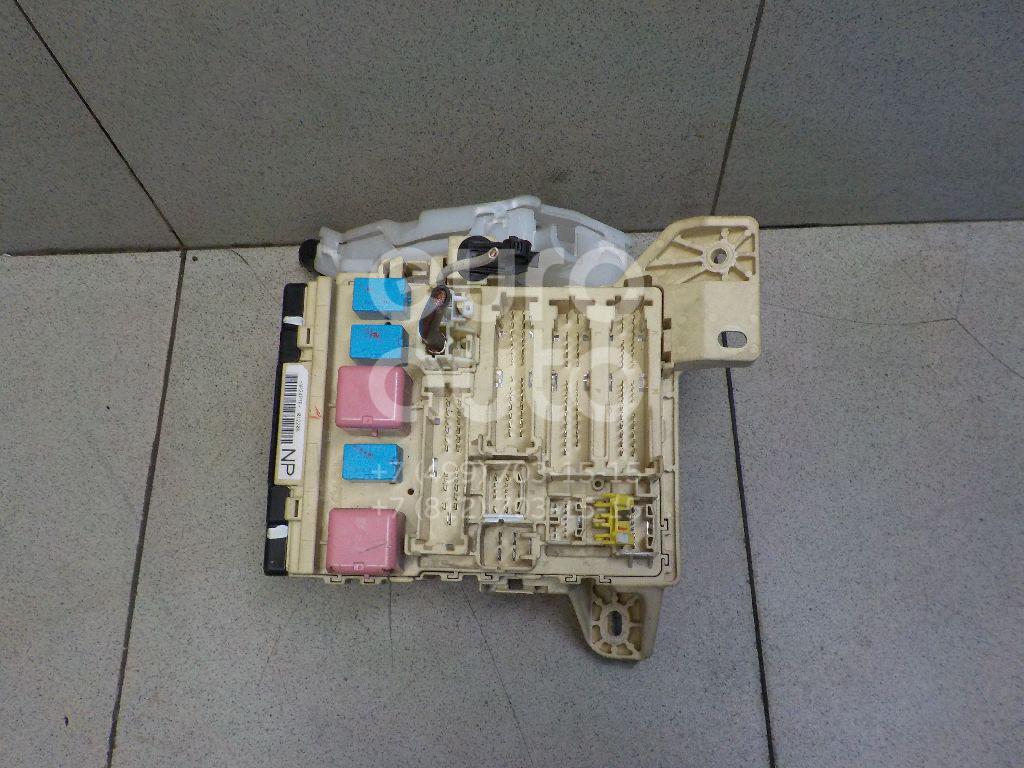

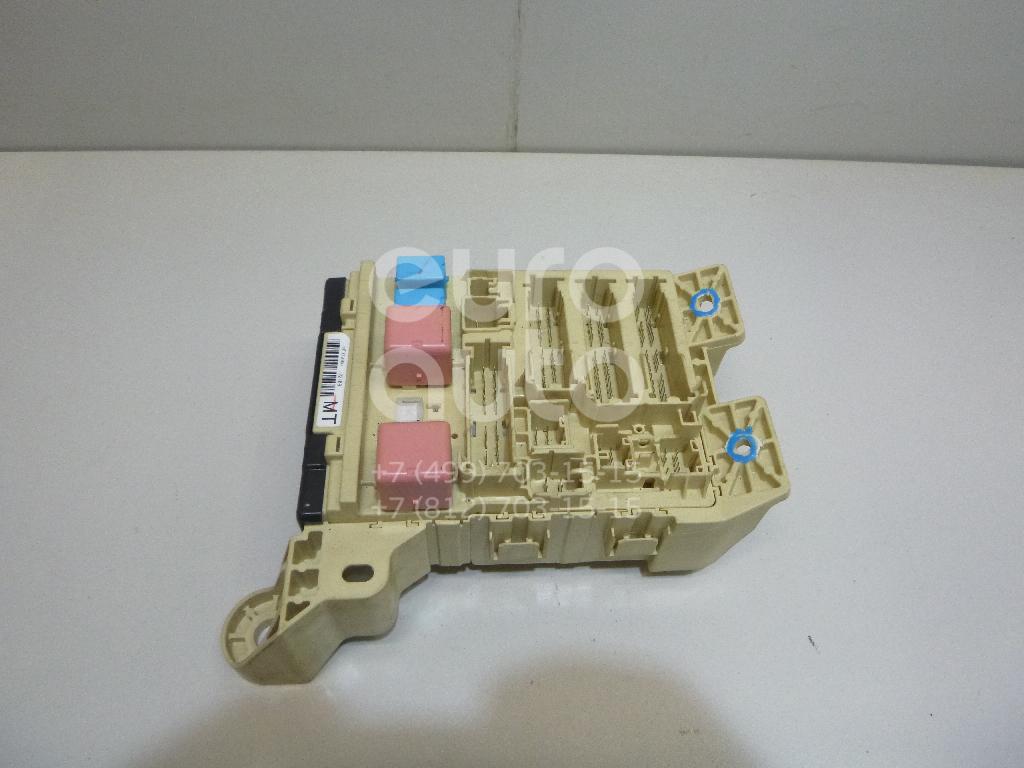

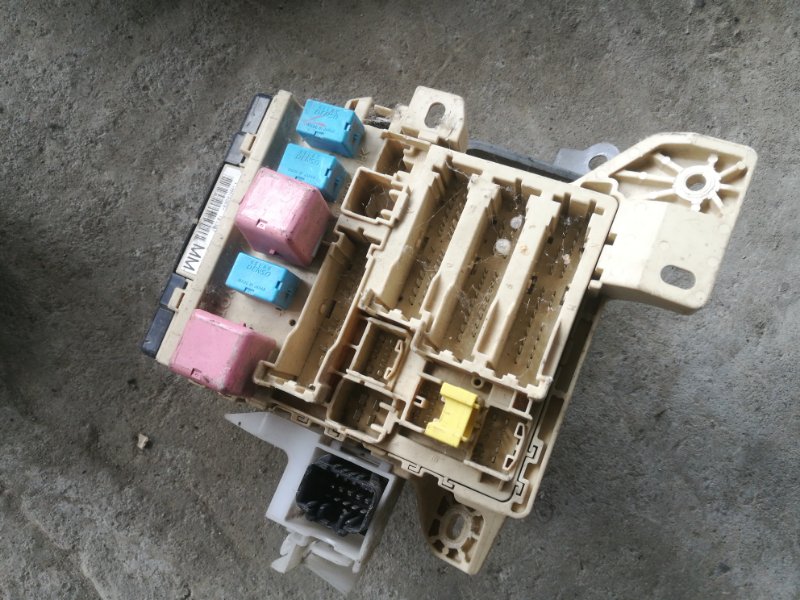

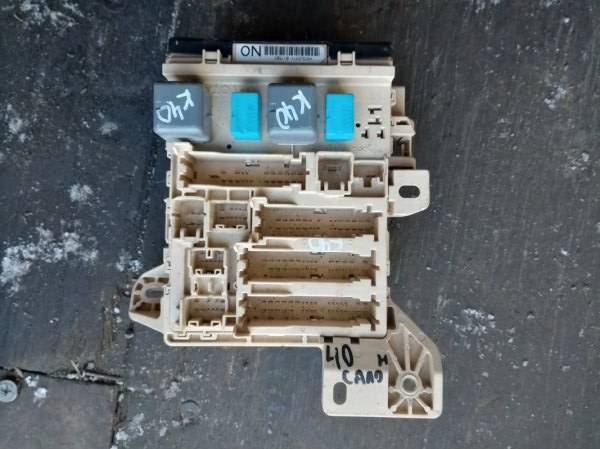

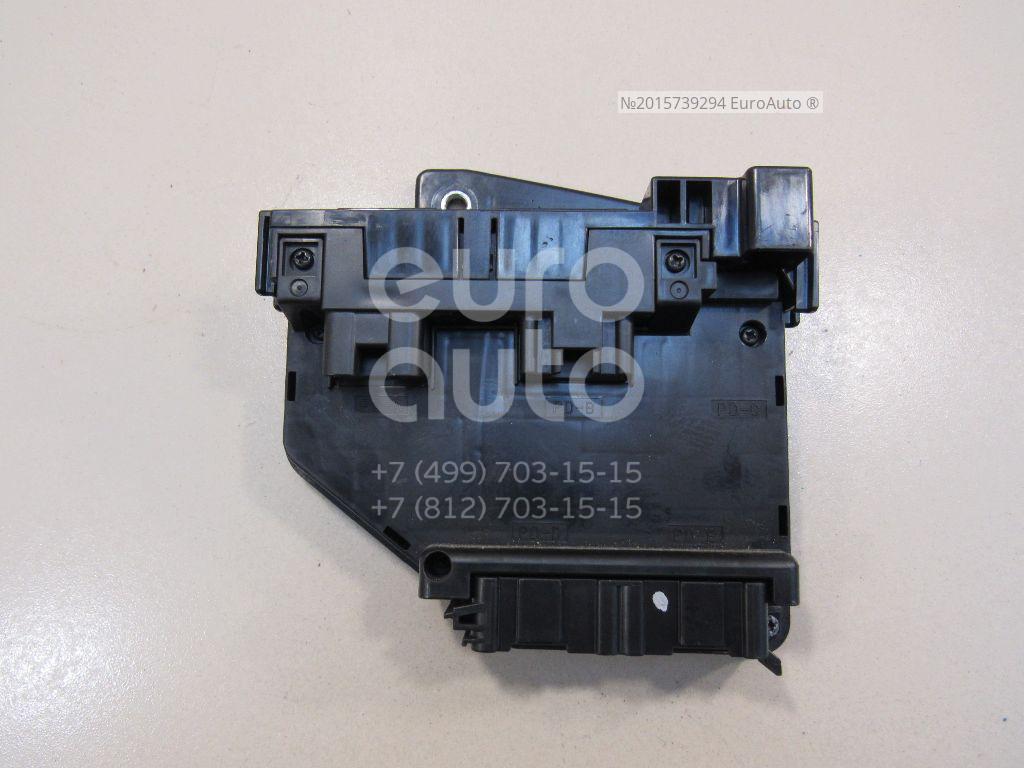

Салонный блок

В салоне машины есть дополнительный блок с элементами, рассчитанными на уменьшенную силу тока. Коробка закреплена под откидной декоративной пластиковой обшивкой слева от рулевой колонки.

Блок оборудован отдельным съемным кожухом. На крышке указано расположение и номинал элементов. Чтобы снять кожух, освобождают пластиковые зажимы.

Схема предохранителей в блоках

Схема установки элементов в моторном отсеке (от левой стенки вниз по рядам), позволяющая быстро найти поврежденный предохранитель:

1. Противотуманная лампа на задней части кузова (10 А).
2. Система подогрева зоны покоя стеклоочистителей (опция для машин с мотором 2AZ-FE, 15 А).
3. Питание системы зажигания (7,5 А).
4. Цепь зарядки аккумулятора (7,5 А).
5. Система аварийного вызова (не использовалась для рынка России, 7,5 А).
6. Электронный контроллер двигателя 2GR-FE (10 А).
7. Блок управления дроссельным узлом (10 А).
8. Указатели и повторители направления поворота (15 А).
9. Контроллер управления системой впрыска бензина и цепи системы зажигания (20 А).
10. Система блокировки рулевого управления (20 А).
11. Комбинация приборов, лампы подсветки в салоне и багажном отделении, электронные часы (10 А).
12. Головной блок защиты от ошибок, контроллер системы стабилизации курса и модули дистанционного управления (10 А).
13. Головное мультимедийное устройство (15 А).
14. Контроллер защиты от ошибок по дверной электронике (25 А).
15. Блок усилителя звука (в России не использовался, 25 А).
16. Системы зажигания и многоточечного впрыска топлива (30 А).
17. Дополнительная защита контроллера подачи горючего (10 А, цепь продублирована предохранителем на 30 А поз. 16).
18. Аналогично поз. 17 (15 А).
19. Звуковой сигнал высокого тона (7,5 А).
20. Контроллер зажигания и подачи бензина (только для мотора 2GR-FE, номинал 20 А).
21. Цепи контрольных приборов (10 А).
22. Штатная сигнализация и блоки управления системой впрыска и дроссельной заслонкой (10 А).
23. Звуковой сигнал низкого тона (10 А).
24. Ближний свет по правой стороне и система корректировки положения фар (15 А).
25. Ближний свет по левой стороне (15 А).
26. Дальний свет по правой стороне (15 А).
27. Дальний свет по левой стороне (15 А).
28. Блок кондиционирования воздуха в салоне (50 А).
29. Системы ABS, курсовой устойчивости и блок экстренного торможения (50 А).
30. Электрический привод вентилятора системы охлаждения (мотор 2GR-FE, номинал 50 А).
31. Системы ABS, курсовой устойчивости и блок экстренного торможения (30 А).
32. Нити электрического обогрева заднего стекла (50 А).
33. Электрические приводы сидений (30 А, опция).
34. Системы очистки стекол фар (30 А).
35. Электрический привод вентилятора системы охлаждения (мотор 2AZ-FE, 40 А).
36. Аналогично поз. 35.
37. Электронные компоненты тормозной системы (30 А).
38. Общая защита цепей, заведенных в монтажный блок (120 А).
39. Стартер и контроллер запуск двигателя (30 А).

В салоне автомобиля находятся предохранители (с верхнего ряда слева направо):

1. Электрический мотор привода стеклоподъемника в задней правой дверце (25 А).
2. Аналогичный элемент для левой задней двери.
3. Система блокировки крышки заправочной горловины (7,5 А).
4. Фронтальные противотуманные огни (15 А).
5. Разъем OBD-II для диагностического сканера (7,5 А).
6. Модуль управления блокировкой замков и контроллеры электроники в кузове (7,5 А).
7. Сигналы торможения, блокиратор переключения скоростей, контроллеры системы впрыска и тормозной системы (10 А).
8. Электрическая регулировка рулевой колонки (опция, 30 А).
9. Контроллер управления бензонасосом и форсунками подачи топлива в момент запуска двигателя (7,5 А).
10. Датчики блока кондиционирования воздуха (7,5 А).
11. Главные цепи моторов электрических стеклоподъемников (25 А).
12. Головной блок, обеспечивающий защиту электроники от ошибок (25 А).
13. Электрический двигатель привода люка в крыше (опция, 30 А).
14. Фонари на задней части кузова, стояночный свет и подсветка номерного знака (15 А).
15. Система подогрева сидений, внешняя световая сигнализация (аварийная), компоненты подсветки панели приборов и блока управления кондиционером (7,5 А).
16. Защита цепей блока контроля ошибок и обмоток двигателей вентиляторов охлаждения радиатора, зеркало с автоматическим затемнением и модуль очистки ветрового стекла (10 А).
17. ABS, блок курсовой устойчивости, система помощи при парковке и блокиратор переключения скоростей (7,5 А).
18. Кондиционер и обогрев стекла (10 А).
19. Стеклоочиститель (10 А).
20. Обогрев сидений (20 А).
21. Аварийная сигнализация и цепь зарядки аккумулятора (10 А).
22. Стеклоочиститель (25 А).
23. Корректор угла наклона фар (7,5 А).
24. Контроллер впрыска топлива (15 А).
25. Блок управления впрыском горючего, контроллер надувных подушек безопасности (10 А).
26. Щиток приборов, часы и информационный экран (7,5 А).
27. Блокиратор передач и зеркала (7,5 А).
28. Прикуриватель (20 А).
29. Розетка (20 А).
30. Магнитола (7,5 А).
31. Обогрев зеркал (7,5 А).
32. Моторы стеклоподъемников (30 А).
33. Регулировки сидений (30 А).

Важные нюансы

Запасные элементы и пинцет хранятся на внутренней стороне крышек монтажных коробок. Рекомендуется возить с собой набор защитных предохранителей с номиналами, используемыми в электрической системе Toyota Camry XV40. Если в наборе отсутствует деталь с требуемыми параметрами, то допускается временная установка предохранителя, рассчитанного на меньшую силу тока (например, вместо 25 А — элемент на 20 А).

Манипуляции, связанные с электрической системой автомобиля, осуществляются при выключенном зажигании.

Ключ должен находиться в кармане водителя, поскольку возможна блокировка замков в дверях. Если установленный предохранитель сгорает при попытке включения цепи, то следует доставить автомобиль в сервисный центр для проведения диагностики систем питания и блоков управления.

Как самому заменить элемент

В случае повреждения защитного элемента на «Тойота-Камри» 40 необходимо определить место, где находится сгоревший предохранитель, а затем открыть крышку распределительной коробки. Деталь вытягивают из контактных пластин пластиковым пинцетом, состояние металлической перемычки оценивают через специальное смотровое окно в корпусе. Новый элемент устанавливают вручную, номинал детали должен соответствовать требованиям изготовителя. Запрещается использовать самодельные перемычки или предохранители, рассчитанные на повышенную силу тока.

Поделиться ссылкой:

ᐅ Тойота Камри 40 Предохранители

№	Имя	А	Назначение
1	—	—	Не используется
2	RR FOG	10	Задний противотуманный свет
3	FR DEF	15
4	—	—	Не используется
5	AM2	7.5	Система запуска
6	ALT−S	7. 5	Система зарядки аккумуляторной батареи
7	MAYDAY/TEL	7.5
8	—	—	—
9	EFI2	30	2AR-FE (2009-2011): Система впрыска топлива
10	E−ACM	10	2GR-FE: —
11	ETCS	10	Система управления дроссельной заслонкой
12	HAZ	15	Указатели поворота, комбинация приборов
13	IG2	20	Система впрыска топлива, система запуска, предохранители: GAUGE NO. 2, IGN, INJ
14	STR LOCK	20	Система блокировки руля
15	DOME	10	Комбинация приборов, подсветка косметического зеркала, освещение багажного отсека, подсветка замка зажигания, подсветка дверей, освещение салона, часы, лампы для чтения, система бесключевого доступа
16	ECU−B NO.1	10	Беспроводная система дистанционного управления, блок управления электрооборудованием кузова, система стабилизации автомобиля, система классификации переднего пассажира
17	RADIO NO.1	15	Аудиосистема, навигация
18	DOOR NO.1	25	Блок управления электрооборудованием кузова
19	—	—	—
20	AMP	25	Аудиосистема
21	EFI MAIN	30	Система впрыска топлива, система управления дроссельной заслонкой, блок управления электрооборудованием кузова, предохранители: «EFI NO. 2” и «EFI NO.3”
22	—	—	Не используется
23	EFI NO.3	10	Система впрыска топлива
24	EFI NO.2	15	Система впрыска топлива
25	S−HORN	7.5	Звуковой сигнал
26	A/F	20	Система впрыска топлива
27	MPX−B	10	Комбинация приборов
28	EFI NO.1	10	Противоугонная система, система бесключевого доступа, система впрыска топлива, система управления дроссельной заслонкой
29	HORN	10	Звуковой сигнал
30	H−LP (RL)	15	Ближний правый свет
31	H−LP (LL)	15	Ближний левый свет
32	H−LP (RH)	15	Дальний правый свет
33	H−LP (LH)	15	Дальний левый свет
34	HTR	50	Кондиционер
35	ABS NO. 1	50	ABS, система стабилизации автомобиля, трэкшн контроль, система помощи при торможении
36	FAN MAIN	50	2GR-FE: Вентиляторы системы охлаждения двигателя
37	ABS NO.2	30	ABS, система стабилизации автомобиля, трэкшн контроль, система помощи при торможении
38	RR DEF	50	Обогрев заднего стекла, предохранитель: «MIR HTR”
39	RR PWR SEAT	30	—
40	H−LP CLN	30	Омыватель фар
41	CDS FAN	40	2AR-FE: Вентиляторы системы охлаждения двигателя
42	RDI FAN	40	2AR-FE: Вентиляторы системы охлаждения двигателя
43	MSB	30	—
44	ALT	120	Предохранители: «RR FOG”, «FR DEF”, «AM2”, «ALT−S”, «MAYDAY/TEL”, «E−ACM”, «ETCS”, «HAZ”, «IG2”, «STR LOCK”, «DOME”, «ECU−B NO. 1”, «RADIO NO.1”, «EFI MAIN”, «AMP”, «DOOR NO.1”, «EFI NO.3”, «EFI NO.2”, «S−HORN”, «A/F”, «MPX−B”, «EFI NO.1”, «HORN”, «H−LP(RL)”, «H−LP(LL)”, «H−LP(RH)”, «H−LP(LH)”, «HTR”, «ABS NO.1”, «FAN MAIN”, «ABS NO.2”, «RR DEF”, «RR PWR SEAT”, «H−LP CLN”, «CDS FAN”, «RDI FAN”, «MSB”, «ALT” и «ST/AM2”
45	—	—	—
46	—	—	—
47	—	—	—
48	ST/AM2	30	Стартер, предохранители: GAUGE NO.2, IGN, INJ
Реле
R1	Система стабилизации автомобиля (VSC No.2)
R2	Система стабилизации автомобиля (VSC No. 1)
R3	2AZ-FE: Вентилятор системы охлаждения (No.1)
R4	2AZ-FE: Вентилятор системы охлаждения (No.3)
R5	2AZ-FE: Вентилятор системы охлаждения (No.2) 2GR-FE: Вентилятор системы охлаждения
R6	Стартер
R7	Зажигание
R8	Муфта компрессора кондиционера (MGC)
R9	Реле прерывания стартера
R10	Обогрев заднего стекла

предохранители камри ACV40

расположение предохранителей CAMRY ACV40

предохранители в камри 2006, 2007, 2008, 2009, 2010, 2011 расположены в двух блоках

запасные предохранители и прищепка для замены предохранителей расположены в крышке подкапотного блока предохранителей

блок предохранителей под капотом

1. RR FOG 10A — задние противотуманные фонари
2. FR DEF 15A — обогрев щёток стеклоочистителя
3. AM2 7,5A — замок зажигания
4. ALT-S 7,5A — генератор
5. MAYDAY/TEL 7,5A
6. E-ACM 10A
7. ETCS 10A — электронная дроссельная заслонка
8. HAZ 15A — указатели поворота и аварийная сигнализация
9. IG2 20A — система впрыска
10. STR LOCK
11. DOME 10A — свет в салоне
12. ECU-B NO. 1 10A система дистанционного управления замками, блок кузова
13. RADIO NO.1 15A — аудиосистема
14. DOOR NO.1 15A блок кузова
15. AMP 25A
16. EFI MAIN 30A — система впрыска
17. EFI NO.3 10A система впрыска
18. EFI NO.2 10A система впрыска
19. S-HORN 7,5A — звуковой сигнал противоугонной системы
20. A/F 20A система впрыска
21. MPX-B 10A — комбинация приборов
22. EFI NO.1 10A — система впрыска, противоугонная система
23. HORN 10A — звуковой сигнал
24. H-LP(RL) 15A — правая фара ближний свет
25. H-LP(LL) 15A — левая фара ближний свет
26. H-LP(RH) 15A — правая фара дальний свет
27. H-LP(LH) 15A — левая фара дальний свет
28. HTR 50A — отопитель и кондиционер
29. ABS NO. 1 50A — система ABS
30. FAN MAIN 50A — вентилятор радиатора
31. ABS NO.2 30A — система ABS
32. RR DEF 50A — обогрев заднего стекла, обогрев зеркал
33. RR PWR SEAT 30A
34. H-LP CLN 30A — омыватель фар
35. CDS FAN 40A — вентилятор радиатора
36. RDI FAN 40A — вентилятор радиатора
37. MBS 30A
38. ALT 120A — силовой предохранитель
39. ST/AM2 30 замок зажигания, система запуска, стартер

блок предохранителей в салоне

1. RR DOOR RH 25А — стеклоподъёмник задней правой двери
2. RR DOOR LH 25A — стеклоподъёмник задней левой двери
3. FUEL OPN 7,5A
4. FR FOG 15A — передние противотуманные фары
5. OBD 7,5A — разъём диагностики OBD
6. ECU-B NO.2 7,5A
7. STOP 10A стоп сигналы, блокировка селектора передач
8. TI&TE 30A
9. AM1 7,5A — замок зажигания, система впрыска
10. A/C 7,5A — кондиционер
11. PWR 25A — стеклоподъёмники
12. DOOR NO. 2 — центральный замок
13. S/ROOF 30A — люк
14. TAIL 15A — габариты, подсветка номера
15. PANEL 7,5A — часы, подсветка бардачка, обогрев сидений, подсветка панели приборов
16. ECU IG NO.1 10A — вентиляторы охлаждения, салонное зеркало, стеклоочиститель и омыватель
17. ECU IG NO.2 7,5A — ABS, круиз контроль, АКПП, парктроник
18. A/C NO.2 10A — кондиционер
19. WASH 10A — стеклоочиститель и омыватель ветрового стекла
20. S-HTR 20A — обогрев сидений
21. GAUGE NO.1 10A аварийная сигнализация, задний ход, система зарядки
22. WIP 25A — стеклоочистители и омыватель ветрового стекла
23. H-LP LVL 7,5A — регулировка фар
24. INJ 15A — система впрыска
25. IGN 10A — система впрыска, SRS
26. GAUGE NO.2 7,5A — измерительные приборы, часы
27. ECU-ACC 7,5A — часы, блокировка селектора передач, зеркала заднего вида
28. CIG 20A — прикуриватель
29. PWR OUTLET 20A — дополнительная розетка 12 вольт
30. RADIO NO. 2 7,5A — магнитола
31. MIR HTR 10A — обогрев зеркал
32. POWER 30A — стеклоподъёмники
33. P/SEAT 30A электропривод сидений

предохраниель прикуривателя и дополнительной розетки

предохранитель стеклоочистителей и омывателя

предохранитель обогрева сидений

Предохранители Тойота Камри с 2006 года

Блоки предохранителей Камри 40: где находятся? схема и расшифровка

Набор предохранителей Тойота Камри 40 выполняет одну из важнейших функций, а именно – защищает бортовую электросеть машины от негативных воздействий короткого замыкания или длительной перегруженности. Плавкая перемычка служит соединителем цепи, которая при возгорании или возникновении замыкания перегорает, разъединяя цепь, и, тем самым, предотвращает загорание всего автомобиля.

Поломка такого элемента только в крайне редких случаях приводит к невозможности продолжения дальнейшего движения. В основном из-за вывода автомобильной пробки из строя обесточивается электрика, которая предназначена для обеспечения комфортного пользования машиной (например, прикуриватель, автомагнитола, стеклоподъемник и т.д.).

Стоит насторожиться, если предохранители перегорают слишком часто, так как это может быть признаком серьезных неполадок в работе электрической сети. В такой ситуации мало просто заменить перемычку, нужно также выяснить причину такого частого перегорания, ведь неисправности бортовой сети значительно снижают безопасность эксплуатации Тойота Камри 40.

Нюансы использования прикуривателя и розеток

Часто для питания гаджетов используют прикуриватель, однако для правильной эксплуатации прибора без ущерба для электросети автомобиля нужно учитывать ряд нюансов.

Если вы хотите использовать розетки и разветвители, питающиеся от прикуривателя, убедитесь, что максимальная поддерживаемая суммарная нагрузка не превышает допустимую нагрузку цепи прикуривателя. Предохранитель прикуривателя Camry XV40 рассчитан на максимальную силу тока, равную 20А. Этот показатель обязательно нужно учитывать при выборе разветвителя.

Если у вас постоянно горит ппробка прикуривателя в автомобиле Тойота Камри 40 2006-2011, срочно обратитесь к профессиональному мастеру, специализирующемуся на автомобильной электронике. Это позволит вовремя обнаружить неисправность и устранить ее, пока неполадка не стала причиной возгорания.

Назначение предохранителей автомобиля Тойота Камри 40 и схема их размещения в блоках

Блок предохранителей под капотом

Предохранитель, по сути, состоит из корпуса, в котором размещены контакты, а между ними натянут тонкий металлический проводник. Каждый элемент электрооборудования автомобиля защищен таким индивидуальным плавким элементом, который, при возникновении короткого замыкания, перегорает, тем самым размыкая цепь передачи тока и предотвращая возгорание. Предохранители рассчитаны на разную силу тока, передаваемую через проводник. Эта сила отражается в номинальном значении такой пробки. Более мощные потребители энергии защищены специальными реле.

Для удобства использования плавкие перемычки с разным номиналом имеют разные цвета. Например, максимальное значение тока, питающего прикуриватель в машинах Камри, составляет 20А, поэтому корпус предохранителя с таким показателем имеет желтый цвет.

Если в автомобиле внезапно перестал работать один из электроприборов, не спешите расстраиваться и делать поспешные выводы о поломке устройства. С большой долей вероятности в блоке просто перегорел плавкий элемент, который защищает эту цепь. Чтобы разобраться, какая из перемычек отвечает за то или иное устройство либо электрическую систему, нужно внимательно изучить схему предохранителей Камри 40, где также указано назначение каждой вставки.

Расположение второго блока предохранителей

Процесс замены предохранителя

Замена предохранителей на автомобилях Тойота Камри 40 с двигателями на 2. 4 и 3.5 литра производится в одинаковой последовательности. Для того, чтобы поменять перемычку необходимо воспользоваться инструкцией, приведенной ниже.

• Выключить все электроприборы и зажигание.
• Открыть капот и отсоединить минусовую клемму от аккумуляторной батареи.
• Не зависимо от того, в каком из монтажных блоков предохранитель вышел из строя, необходимо разобрать корпус блока, расположенного в подкапотном пространстве. В его крышке закреплены три запасных перемычки и специальные пластиковые щипчики, позволяющие удобно вынимать предохранители.

Расположение запасных предохранителей и пластмассовых щипчиков
Далее необходимо обнаружить перемычку, отвечающую за обесточенную цепь, например топливного насоса. Для этих целей можно обратиться к мануалу по эксплуатации Тойота Камри асв 40, либо получить требуемую информацию с пояснений, приведенных на крышках монтажных блоков. Так, например, за цепь габаритов отвечает синий предохранитель №14 с номинальным током 15 А, расположенный в салоне. Данную информацию можно получит с нижеприведенной крышки Камри 40 2008 года производства.

Информация на крышке

После определения требующего замены предохранителя, необходимо взять его за корпус при помощи специальных пластиковых щипчиков, как показано на рисунке ниже. Не рекомендуется пошатывание, раскачивание и выкручивание перемычки во время ее изъятия. Это приведет к повреждению посадочного гнезда и установленный новый предохранитель не будет в нем надежно фиксироваться. Ненадежный контакт в последующем приведет к искрениям и нестабильному питанию цепи, например, системы блокировки включения коробки передач.

Изъятие предохранителя с использованием пластиковых щипцов

После изъятия предохранителя следует убедится в его неисправности. Самый простой способ заключается в визуальном осмотре. Исправность перемычки определяется согласно рисунку ниже.

Определение исправности предохранителя при помощи визуального осмотра

Если в процессе осмотра не удается обнаружить разрыв, то необходимо прозвонить перемычку с помощью мультиметра. Отсутствие звукового сигнала в процессе проверки говорит о повреждении предохранителя.

Процесс «прозвонки» предохранителя с помощью омметра или мультиметра

• Выбирая новый силовой предохранитель необходимо проконтролировать то, какие силовые токовые нагрузки он может выдержать. Например, для работы ближнего света стоят перемычки на 15 А. Цветовое обозначение также рекомендуется соблюдать, но оно не столь критично как номинальный ток.
• Ровным движение поставит предохранитель в его посадочное место. Запрещено использовать перемычки, рассчитанные ток отличный от номинала в большую сторону. Это может привести к порче оборудования, нарушениям в работе бортовой сети и стать причиной возгорания машины.

Размещение предохранителей в Тойота Камри 40

Предохранители автомобиля Тойота модели Camry 40 расположены в двух местах: в салоне и под капотом, в отделе для двигателя. Салонный блок Тойоты Камри, главным образом, отвечает за защиту цепей, ведущих к приборной панели. Блок реле и плавких вставок, расположенный в моторном отсеке, отвечает в основном за обеспечение двигательных функций авто.

Открытый блок предохранителей под капотом

Назначение электропредохранителей в блоке под капотом сороковки, а также номинальную силу тока каждого элемента, вы найдете в схеме расположения и расшифровке к ней. Пользоваться схемой просто: находите в расшифровке номер интересующего вас элемента и читаете, для какого электроприбора вставка предназначена. Например, чтобы узнать, где предохранитель прикуривателя Камри XV40, в колонке расшифровки найдите нужный прибор, затем посмотрите номер отвечающего за устройство предохранителя, а затем по номеру найдите плавкий элемент на схеме предохранительного блока.

Блок предохранителей в моторном отсеке

Блок плавких вставок и реле, который размещен под капотом Тойота Камри 40, помещен в пластиковый корпус и расположен возле двигателя рядом с воздушным фильтром, аккумулятором и бачком для залива тормозной жидкости.

Расшифровка схемы

Для получения доступа к системе предохранителей, поднимите защелку и уберите крышку блока. Кроме собственно предохранителей, в блоке также хранятся запасные плавкие вставки и инструмент для работы с ними – специальные щипчики.

Предлагаем ознакомиться со схемой моторного блока с предохранителями. Здесь же вы найдете информацию о номинальном показателе тока каждой вставки. Разные цвета корпуса плавких перемычек позволяют быстрее ориентироваться в их ампераже. Показатель тока красных вставок – 10А, элементов синего цвета — 25А, коричневых – 7,5А, зеленых – 30А, предохранители с серым корпусом поддерживают силу 25А, желтые – 20А.

Расшифровка схемы предохранителей

Расшифровка к схемам представлена выше.

Кроме предохранителей, в моторном блоке Camry XV40 2010 также расположены реле, защищающие стартерное устройство, систему обогрева заднего стекла, а также радиаторные электровентиляторы.

Блок предохранителей в салоне

Закрытый салонный блок предохранителей

Салонный блок расположен в нижней левой части приборки. Ориентиром для блока используйте положение левого водительского колена. Электропредохранители Камри XV40 размещены под пластиковой крышкой корпуса блочка. К салонной предохранительной системе подведены 33 электрические цепи. Большинство из них обслуживают приборы, управление которых ведется с панели приборов. Этим, собственно, и аргументируется такое местоположение блока.

Предлагаем ознакомиться со схемой расположения плавких вставок салонного блока.

Блок в салоне Камри

В размещенной ниже таблице по номерам указано значение салонных предохранителей Toyota Camry 40 2009, 2010, 2011 и номинальный ток каждого из них.

Расшифровка схемы салонного блока

Блок реле и предохранителей Toyota Camry V40 с 2005 года выпуска

Номер	Цвет	Назначение
1 (10 А)	Красный	Задние противотуманные фонаря
2 (15 А)	Синий	Не используется
3(7,5 А)	Коричневый	Не используется
4 (7,5 А)	Коричневый	Система зарядки аккумуляторной батареи
5 (7. 5 А)	Коричневый	Не используется
6 (10 А)	Красный	Не используется
7 (10 А)	Красный	Система управления дроссельной заслонкой
8 (15 А)	Синий	Указатели поворота
9 (20 А)	Желтый	Система впрыска топлива, стартер, иммобилизатор, система пас­сивной безопасности SRS, система управления дроссельной за­слонкой, контрольно измерительные приборы, многофункцио­нальный дисплей, часы
10 (20 А)	Желтый	Не используется
11 (10 А)	Красный	Контрольно-измерительные приборы, подсветка косметического зеркала, подсветка багажника, подсветка замка зажигания, под­светка дверей, плафоны внутреннего освещения, пампа для чте­ния, часы
12 (10 А)	Красный	Блок управления электрооборудованием кузова, VSC
13 (15 А)	Синий	Аудиосистема
14 (25 А)	Серый	Блок управления электрооборудованием кузова
15 (25 А)	Серый	Не используется
16 (30 А)	Зеленый	Система впрыска топлива, система управления дроссельной за­слонкой
17(10 А)	Красный	Система впрыска топлива
18 (15 А)	Синий	Система впрыска топлива
19(7,5 А)	Коричневый	Звуковой сигнал
20 (20 А)	Желтый	Система впрыска топлива
21 (10 А)	Красный	Контрольно-измерительные приборы
22 (10 А)	Красный	Иммобилизатор, система впрыска топлива, система управления дроссельной заслонкой
23 (10 А)	Красный	Звуковой сигнал
24 (15А)	Синий	Правая фара (ближний сеет), электрокорректор фар
25 (15 А)	Синий	Левая фара (ближний свет)
26 (15 А)	Синий	Правая фара (дальний свет)
27 (15 А)	Синий	Левая фара (дальний свет)
28 (50 А)	—	Система кондиционирования воздуха
29 (50 А)	—	ABS, VSC, TRC, ВА
30(50 А)	Электровентилятор радиатора
31 (ЗОЛ)	ABS, VSC, TRC, ВА
32 (50 А)	Обогрев заднего стекла, обогрев наружных зеркал заднего вида
33 (30 А)	Не используется
34 (30 А)	—	Омыватели фар
35 (40 А)	—	Электровентилятор радиатора
36 (40 А)	—	Электровентилятор радиатора
37 (30 А)	—	Не используется
38 (120 А)	Противотуманные фары, система зарядки аккумуляторной батареи, система управления дроссельной заслонкой, указатели поворота. Система впрыска топлива, стартер, контрольно-измерительные приборы, многофункциональный дисплей, часы, имообилизатор. система пассивной безопасности SRS, подсветка косметического зеркала, подсветка багажника, подсветка замка зажигания, подсветка дверей, плафоны внутреннего освещения, лампа для чтения. Блок управления электрооборудованием кузова, аудиосистема, звуковой сигнал, фары, электрокорректор фар, система кондиционирования воздуха, ABS, VSC, TRC, RA, обогрев заднего стекла. Обогрев наружныхзеркал заднего вида, омыватели фар. электровентилятор радиатора
39 (30 А)	—	Стартер
ST RELAY	—	Реле стартера
RR DEF RELAY	—	Реле обогрева заднего стекла
FAN NO.1 RELAY	—	Реле электровентилятора радиатора
FAN N0.2 RELAY	—	Реле электровентилятора радиатора
FAN N0.3 RELAY	—	Реле электровентилятора радиатора

avtoblokrele. ru

Порядок замены прикуривателя

Перед тем как снять прикуриватель на Тойота Камри, рекомендуется отключить клеммы аккумулятора. Несмотря на то, что при выключенном зажигании питание на розетку не поступает, во время работы можно случайно замкнуть контакты аудиосистемы или климат-контроля, и это создаст немало проблем.

Порядок замены прикуривателя

Для снятия прикуривателя необходимо соблюдать определённую последовательность действий:

1. Вынуть из гнезда потребитель энергии (нагревательную спираль, зарядное устройство и пр.).
2. Затем снимается рамка центральной консоли.
3. Выкручиваются саморезы, прикрепляющие аудиосистему и климат-контроль.
4. Затем магнитола с блоком климата аккуратно вытягиваются на себя, снимаются фишки с задней стороны, после чего они полностью удаляются. В зависимости от кузова авто, иногда достаточно просто снять блок управления климатом.
5. На относительно свежих кузовах с задней стороны прикуривателя расположена гайка, с помощью которой плюсовой провод прикрепляется к гнезду.
6. Если в замене гнезда нет необходимости, то можно просто выкрутить гайку и удалить шайбу, выполненную из изоляционного материала.
7. Затем плюсовой провод прикручивается гайкой, включается зажигание и проверяется, как работает прикуриватель на Тойота Камри.

Вывод

Любая автомобильная аппаратура, включая электрическое оборудование Toyota Camry 2008 и других модификаций модели, защищено системой плавких вставок, которые в случае короткого замыкания разрывают цепь и не допускают возгорания одного элемента или всей сети. Предохранители Камри V40 2007 и других вариаций модели расположены в подкапотном отсеке и в салоне автомобиля, поэтому, зная схемы расположения этих элементов, можно в считанные секунды найти поврежденную вставку и заменить на исправную. Однако не забывайте, что перед заменой перемычки важно выяснить причину, по которой она вышла из строя. Диагностировать неполадку самостоятельно не рекомендуется. Доверьте это профессиональным электрикам, и Тойота Камри V40 будет служить на благо вам и вашей семье.

Видео

Замена предохранителя прикуривателя Камри 40

Предохранители, устанавливаемые в Тойота Камри 40, служат для защиты бортовой сети автомобиля от коротких замыканий и длительных перегрузок. Перегорание перемычки ведет к отключению цепи. Последствия этого могут быть различными, в зависимости от того, какое оборудование обесточено.

Выход из строя предохранителя может сделать дальнейшее движение на автомобиле невозможным, но в большинстве случаев обесточиваются системы, обеспечивающие комфорт пользования автомобилем, например, подогрев сидений или питание прикуривателя.

Частое перегорание предохранителей может быть тревожным знаком для автовладельца. Например, возможно повреждение изоляции и пробой на кузов. Бездумно менять перемычки без обнаружения причины их повреждения запрещается, так как в последствии это может привести к возгоранию автомобиля.

Замена предохранителей тойота камри 40

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля и в моторном отсеке. Большинство предохранителей установлено в монтажном блоке реле и предохранителей салона, расположенном в левой части панели приборов снизу под пластиковой крышкой (в этом же блоке установлен электронный блок управления электрооборудованием кузова). Кроме того, предохранители, реле и плавкие вставки расположены в монтажном блоке, установленном в подкапотном пространстве с левой стороны по ходу движения.

Информация актуальная для моделей Тойота Камри 2006, 2007, 2008, 2009, 2010, 2011 года выпуска.

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля и в моторном отсеке. Большинство предохранителен установлено в монтажном блоке реле и предохранителей салона.
Где расположен монтажный блок предохранителей и реле Toyota Camry XV40.

Расшифровка реле и предохранителе монтажного блока расположенного в салоне
1 (25 А) — Задний правый стеклоподъемник
2 (25 А) — Задний левый стеклоподъемник
3(7,5 А) — Не используется
4 (15 А) — Противотуманные фары
5(7,5 А) — Бортовая система диагностики
6(7,5 А) — Не используется
7 (10 А) — Стоп-сигналы, система блокировки включения передач, система впрыска топлива, ABS, VSC, TRC, ВА, система управления дроссельной заслонкой, блок управления электрооборудованием кузова
8 (30 А) — Не используется
9(7,5 А) — Стартер, система впрыска топлива
10 (7,5 А) — Система кондиционирования воздуха
11 (25 А) — Стеклоподъемники
12 (25 А) — Блок управления электрооборудованием кузова
13 (30 А) — Люк с электроприводом
14 (15 А) — Задние фонари, подсветка номерного знака, габаритные огни
15 (7,5 А) — Подогрев сидений, аварийная сигнализация, система кондиционирования воздуха, аудиосистема, часы, подсветка перчаточного ящика, подсветка комбинации приборов, переключатели на рулевом колесе
16 (10 А) — Блок управления электрооборудованием кузова, люк с электриче­ским приводом, электровентилятор радиатора, внутреннее зерка­ло с автоматическим затемнением, стеклоочиститель и смыва­тель ветрового стекла
17 (7,5 А) — ABS, VSC, TRC, ВА, система блокировки включения передач, кру­из-контроль, автоматическая коробка передач
18 (10 А) — Система кондиционирования воздуха, обогрев заднего стекла
19 (10 А) — Стеклоочиститель и омыватель ветрогзого стекла
20 (20 А) — Подогрев сидений
21 (10 А) — Аварийная сигнализация, фонари заднего кода, система зарядки аккумуляторной батареи
22 (25 А) — Стеклоочиститель и омыватель ветрового стекла
23 (7. 5 А) — Элехтрокорректор фар
24 (15 А) — Система впрыска топлива, стартер
25 (10 А) — Система впрыска топлива, имиобилизатор, система пассивной безопасности SRS, система управления дроссельной заслонкой
26 (7,5 А) — Контрольно-измерительный приборы, многофункциональный дис­плей, часы
27 (7,5 А) — Часы, блок управления электрооборудованием кузова, система блокировки включения передач, наружные зеркала заднего вида
28 (20 А) — Розетка для электроприборов
29 (20 А) — Розетка для электроприборов
30 (7.5 А) — Аудиосистема
31 (10 А) — Обогрев наружных зеркал заднего вида
32 (30 А) — Стеклоподъемники
33 (30 А) — Электроприводы регулировки сидений

Цифра 7 — монтажный блок реле и предохранителей

Расшифровка предохранителей и реле монтажного блока расположенного в моторном отсеке для тойота камри 40

1 (10 А) — Задние противотуманные фонаря
2 (15 А) — Не используется
3(7,5 А) — Не используется
4 (7,5 А) — Система зарядки аккумуляторной батареи
5 (7. 5 А) — Не используется
6 (10 А) — Не используется
7 (10 А) — Система управления дроссельной заслонкой
8 (15 А) — Указатели поворота
9 (20 А) — Система впрыска топлива, стартер, иммобилизатор, система пас­сивной безопасности SRS, система управления дроссельной за­слонкой, контрольно измерительные приборы, многофункцио­нальный дисплей, часы
10 (20 А) — Не используется
11 (10 А) — Контрольно-измерительные приборы, подсветка косметического зеркала, подсветка багажника, нодсве1ка замка зажигания, под­светка дверей, плафоны внутреннего освещения, пампа для чте­ния, часы
12 (10 А) — Блок управления электрооборудованием кузова, VSC
13 (15 А) — Аудиосистема
14 (25 А) — Блок управления электрооборудованием кузова
15 (25 А) — Не используется
16 (30 А) — Система впрыска топлива, система управления дроссельной за­слонкой
17(10 А) — Система впрыска топлива
18 (15 А) — Система впрыска топлива
19(7,5 А) — Звуковой сигнал
20 (20 А) — Система впрыска топлива
21 (10 А) — Контрольно-измерительные приборы
22 (10 А) — Иммобилизатор, система впрыска топлива, система управления дроссельной заслонкой
23 (10 А) — Звуковой сигнал
24 (15А) -Правая фара (ближний сеет), электрокорректор фар
25 (15 А) — Левая фара (ближний свет)
26 (15 А) — Правая фара (дальний свет)
27 (15 А) — Левая фара (дальний свет)
28 (50 А) — Система кондиционирования воздуха
29 (50 А) — ABS, VSC, TRC, ВА
30(50 А) — Электровентилятор радиатора
31 (ЗОЛ) — ABS, VSC, TRC, ВА
32 (50 А) — Обогрев заднего стекла, обогрев наружных зеркал заднего вида
33 (30 А) — Не используется
34 (30 А) — Омыватели фар
35 (40 А) — Электровентилятор радиатора
36 (40 А) — Электровентилятор радиатора
37 (30 А) — Не используется
38 (120 А) — Противотуманные фары, система зарядки аккумуляторной бата­реи, система управления дроссельной заслонкой, указатели пово­рота, система впрыска топлива, стартер, контрольно-измеритель­ные приборы, многофункциональный дисплей, часы, имообилизатор. система пассивной безопасности SRS, подсветка косметиче­ского зеркала, подсветка багажника, подсветка замка зажигания, подсветка дверей, плафоны внутреннего освещения, лампа для чтения, блок управления электрооборудованием кузова, аудиосис­тема, звуковой сигнал, фары, электрокорректор фар, система кондиционирования воздуха, ABS, VSC, TRC, RA, обогрев заднего стекла, обогрев наружных зеркал заднего вида, омыватели фар. электровентилятор радиатора
39 (30 А) — Стартер

ST RELAY — Реле стартера

RR DEF RELAY — Реле обогрева заднего стекла

FAN NO.1 RELAY — Реле электровентилятора радиатора

FAN N0.2 RELAY — Реле электровентилятора радиатора

FAN N0.3 RELAY — Реле электровентилятора радиатора

На внутренней стороне крышке нанесена схема расположения предохранителей и реле!

Предохранители, устанавливаемые в Тойота Камри 40, служат для защиты бортовой сети автомобиля от коротких замыканий и длительных перегрузок. Перегорание перемычки ведет к отключению цепи. Последствия этого могут быть различными, в зависимости от того, какое оборудование обесточено.

Выход из строя предохранителя может сделать дальнейшее движение на автомобиле невозможным, но в большинстве случаев обесточиваются системы, обеспечивающие комфорт пользования автомобилем, например, подогрев сидений или питание прикуривателя.

Частое перегорание предохранителей может быть тревожным знаком для автовладельца. Например, возможно повреждение изоляции и пробой на кузов. Бездумно менять перемычки без обнаружения причины их повреждения запрещается, так как в последствии это может привести к возгоранию автомобиля.

Расположение блоков предохранителей

В автомобиле Тойота Камри 40 есть два места где находятся предохранители:

• в салоне машины;
• в подкапотном пространстве.

В салоне блок предохранителей находится слева от рулевой рейки. Недалеко от него располагается рычаг открытия капота. На изображениях ниже приведено расположение салонного блока в Camry 40 2007 года.

В подкапотном пространстве монтажный блок располагается по соседству с воздушным фильтром, аккумуляторной батареей и бачком с тормозной жидкостью. На рисунке ниже блок с предохранителями и реле обозначен цифрой 7.

Предохранители находятся внутри пластикового корпуса. Для получения к ним доступа требуется снять крышку.

Назначение предохранителей автомобиля Тойота Камри 40 и схема их размещения в блоках

Схема расположения предохранителей в монтажном салонном блоке приведена на рисунке ниже.

Назначение предохранителей в соответствии с указанными на рисунке выше номерами приведено в таблице ниже.

Таблица — Назначение, цвет и номинальный ток предохранителей салонного блока

Монтажный блок, расположенный в моторном отсеке, помимо предохранителей содержит реле.

Расшифровка назначения предохранителей, которые находятся в моторном отсеке Тойота Камри 40, приведена в таблице ниже.

Таблица — Назначение, номинальный ток и цвет элементов монтажного блока, расположенного в подкапотном пространстве

Процесс замены предохранителя

Замена предохранителей на автомобилях Тойота Камри 40 с двигателями на 2. 4 и 3.5 литра производится в одинаковой последовательности. Для того, чтобы поменять перемычку необходимо воспользоваться инструкцией, приведенной ниже.

• Выключить все электроприборы и зажигание.
• Открыть капот и отсоединить минусовую клемму от аккумуляторной батареи.
• Не зависимо от того, в каком из монтажных блоков предохранитель вышел из строя, необходимо разобрать корпус блока, расположенного в подкапотном пространстве. В его крышке закреплены три запасных перемычки и специальные пластиковые щипчики, позволяющие удобно вынимать предохранители.

Схема блока предохранителей Toyota Camry (XV40; 2007-2011)

1	—	—	Не используется
2	RR FOG	10	Задний противотуманный фонарь
3	FR DEF	15
4	—	—	Не используется
5	AM2	7,5	Система запуска
6	ALT-S	7. 5	Система зарядки
7	MAYDAY / TEL	7,5	Нет цепи
8	—	—	Не используется
9	EFI2	30	2AR-FE (2009-2011): Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива
10	E-ACM	10	2GR-FE: Нет цепи
11	ETCS	10	Электронная система управления дроссельной заслонкой
12	HAZ	15	Указатели поворота, указатели и измерители
13	IG2	20	Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива, система запуска, ДАТЧИК NO.2, IGN, INJ
14	STR LOCK	20	Система блокировки рулевого управления
15	DOME	10	Приборы и счетчики, подсветка умывальника, освещение багажника, освещение выключателя зажигания, подсветка дверей, внутреннее освещение, личное освещение, часы, система смарт-ключей
16	ECU-B NO. 1	10	Беспроводная система дистанционного управления, система классификации пассажиров переднего пассажира, главный ЭБУ кузова, система контроля устойчивости автомобиля
17	РАДИОНОМ.1	15	Аудиосистема, навигационная система
18	ДВЕРЬ НОМЕР 1	25	Главный ЭБУ корпуса
19	—	—	—
20	AMP	25	Аудиосистема
21	EFI MAIN	30	Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива, электронная система управления дроссельной заслонкой, главный ЭБУ кузова, «EFI NO.2 «и» EFI NO.3 «предохранители
22	—	—	Не используется
23	EFI NO.3	10	Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива
24	EFI NO. 2	15	Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива
25	S-HORN	7.5	Horn
26	A / F	20	Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива
27	MPX-B	10	Измерители и счетчики
28	EFI NO.1	10	Система защиты от кражи, система интеллектуального ключа, многоточечная система впрыска топлива / система последовательного многоточечного впрыска топлива, электронная система управления дроссельной заслонкой
29	Рога	10	Рога
30	H-LP (RL)	15	Правая фара (ближний свет)
31	H-LP (LL)	15	Левая фара (ближний свет)
32	H-LP (RH)	15	Правая фара (дальний свет)
33	H-LP (LH)	15	Левая фара (дальний свет)
34	HTR	50	Система кондиционирования воздуха
35	АБС НЕТ. 1	50	Антиблокировочная тормозная система, система контроля устойчивости автомобиля, система контроля тяги, вспомогательная тормозная система
36	ГЛАВНЫЙ ВЕНТИЛЯТОР	50	2GR-FE: Электрические вентиляторы охлаждения
37	АБС №2	30	Антиблокировочная тормозная система, система контроля устойчивости автомобиля, система контроля тяги, вспомогательная тормозная система
38	RR DEF	50	Обогрев заднего стекла, предохранитель «MIR HTR»
39	RR PWR SEAT	30	Нет цепи
40	H-LP CLN	30	Нет цепи
41	CDS FAN	40	2AR-FE: Электрические вентиляторы охлаждения
42	RDI FAN	40	2AR-FE: Электрические вентиляторы охлаждения
43	MSB	30	Нет цепи
44	ALT	120	«RR FOG», «FR DEF», «AM2», «ALT-S», «MAYDAY / TEL», «E-ACM», «ETCS», «HAZ» «,» IG2 «,» STR LOCK «,» DOME «,» ECU-B NO. 1 «РАДИО № 1», «EFI MAIN», «AMP», «ДВЕРЬ № 1», «EFI № 3», «EFI № 2», «S-HORN», «A / F» , «MPX-B», «EFI NO.1», «HORN», «H-LP (RL)», «H-LP (LL)», «H-LP (RH)», «H-LP (LH ) «,» HTR «,» ABS №1 «,» FAN MAIN «,» ABS NO.2 «,» RR DEF «,» RR PWR SEAT «,» H-LP CLN «,» CDS FAN «,» RDI FAN »,« MSB »,« ALT »и« ST / AM2 »предохранители
45	—	—	Не используется
46	—	—	Не используется
47	—	—	Не используется
48	ST / AM2	30	Система запуска, ДАТЧИК НОМ.2, IGN, INJ
Реле
R1			VSC №2
R2			VSC № 1
R3			2AZ-FE: Электрический вентилятор охлаждения (№ 1)
R4			2AZ-FE: Электровентилятор охлаждения (№3)
R5			2AZ-FE: Электровентилятор охлаждения (No. 2) 2GR-FE: Электровентилятор охлаждения
R6			Стартер
R7			Зажигание
R8			Реле MGC
R9			Реле ST CUT
R10			Обогрев заднего стекла

Блок предохранителей Toyota Camry — Вариант электрической схемы

Блок предохранителей Toyota Camry Whats New

Блок предохранителей toyota camry — Схема предохранителей toyota camry 2012 2017 г. розетка rr и 34 cig p розетка в блоке предохранителей приборной панели p class grp grp talgo table grp talgo ext class c 1329399269 ptableadvancev2 mt 0 class ov h mt 10 table class ptableadvancev2 table thead tr th class thmain th0 style class el psis class txt fz 13 lh 16 fc 2nd th class thmain th2 style class el psis class txt fz 13 lh 16 fc 2nd name th th class thmain th3 style class el psis class txt fz 13 lh 16 fc 2nd th th class thmain th4 last style class el psis class txt fz 13 lh 16 fc 2-й контур th tr thead tbody class tbody 0 main tr class tr0 td class tdmain td0 fc 1-й класс el psis class txt fz 13 lh 16 1 td td class tdmain td1 fc 1-й класс el psis class txt fz 13 lh 16 ecu ig1 no 2 td td class tdmain td2 fc 1-й класс el psis class txt fz 13 lh 16 10 td td class tdmain td3 fc.

Блок предохранителей toyota camry — 1st last class el psis class txt fz 13 lh 16 система управления блокировкой переключения передач система интеллектуального ключа система предупреждения о давлении в шинах беспроводной пульт дистанционного управления мультиплексная система связи аудиосистема навигационная система лунная крыша авто антибликовое покрытие внутри задней части вид зеркало td tr tr class tr1 td class tdmain td0 fc 1-й класс el psis class txt fz 13 lh 16 2 td td class tdmain td1 fc 1-й класс el psis class txt fz 13 lh 16 ecu ig1 no 1 td td class tdmain td2 fc 1st class el psis class txt fz 13 lh 16 10 td td class tdmain td3 fc 1st last class el psis class txt fz 13 lh 16 система управления стабилизацией автомобиля электрические вентиляторы охлаждения датчик рулевого управления система многоточечного впрыска топлива система последовательного многоточечного впрыска система зарядки сзади обогреватель окон наружные зеркала заднего вида обогреватели b nd spot monitor td tr tr class tr2 td class tdmain td0 fc 1st class el psis class txt fz 13 lh 16 3 td td class tdmain.

Блок предохранителей toyota camry — td1 fc 1st class el psis class txt fz 13 lh 16 panel td td class tdmain td2 fc 1st class el psis class txt fz 13 lh 16 10 td td class tdmain td3 fc 1st last class el psis class txt fz 13 lh 16 подсветка переключателя система кондиционирования воздуха рычаг переключения передач ght перчаточный ящик ght интерьер ghts персональные ghts аудиосистема навигационная система td tr tr class tr3 td class tdmain td0 fc 1-й класс el psis class txt fz 13 lh 16 4 td td class tdmain td1 fc 1-й класс el psis class txt fz 13 lh 16 tail td td class tdmain td2 fc 1-й класс el psis class txt fz 13 lh 16 15 td td class tdmain td3 fc 1-й последний класс el psis class txt fz 13 lh 16 парковка ghts сторона маркер ghts tail ghts cense plate ghts fog ghts td tr tbody table class ptext mt 10 p class a class fz 13 lh 16 href https r search yahoo ylt a0gejah5shjg0dkamgfxnyoa ylu y29sbwnizjeecg9zazeednrpzamec2vja 2

Схема подключения — это метод описания конфигурации установки электрооборудования, например, электроустановочного оборудования на подстанции на CB, от панели к коробке CB, которая охватывает аспекты телеуправления и телесигнализации, телеметрию, все аспекты, требующие схемы подключения, используемые для обнаружения помех. , Новое дополнительное оборудование и т. Д. Блок предохранителей toyota camry Эта принципиальная схема служит для детального понимания функций и работы установки, описывая оборудование / детали установки (в виде символов) и соединения. Блок предохранителей toyota camry Эта принципиальная схема показывает общее функционирование электрической цепи. Все его основные компоненты и соединения иллюстрированы графическими символами, расположенными для максимально ясного описания операций, но без учета физической формы различных элементов, компонентов или соединений.

Панель предохранителей toyota camry 2012 года как сделать от toyota city minneapolis youtube 2002 camry схема блока предохранителей Блок предохранителей toyota camry xv40 Штырь на диаграммах Схема блока предохранителей Toyota camry camryforums 2014 Toyota camry внутреннее расположение блока предохранителей, схема подключения волновой вид b вид волны b bookyourstudy fr Предохранитель Схема коробки toyota camry (xv40; 2007 2011) Toyota camry вопросы о поиске блока предохранителей для стоп-сигналов на toyota camry cargurus 2000 года выпуска

Toyota Camry Blown Electrical Fuse Replacement Guide — 2007–2011 модельные годы

Это руководство по обслуживанию автомобилей было специально написано для помощь владельцам XV40 шестого поколения (2007, 2008, 2009, 2010 и 2011) седан Toyota Camry при замене перегоревшего электрического предохранителя. Владельцы других аналогичных автомобилей Toyota, Lexus или Scion такие как Corolla, Matrix, Yaris, Avalon, Venza, RAV4, FJ Cruiser, Highlander, 4Runner, Sequoia, Land Cruiser, Tacoma, Sienna, Aurion, IS 250, IS 350, ES 350, GS 350, LS 460, tC, xB, xD, iQ и май также найти руководство, чтобы быть полезным. Camry 07-11 содержит один блок предохранителей в моторный отсек рядом с аккумулятором и еще один под приборной панелью у левого колена водителя. Это оснащен низкопрофильным мини-предохранители , которые можно купить в Walmart, в любом запчастей или в Интернете по адресу Amazon . Кому замените любой из предохранителей, используйте инструмент для извлечения предохранителей, расположенный на под крышкой блока предохранителей в моторном отсеке. Есть также несколько запасных предохранителей, расположенных рядом с инструментом для извлечения предохранителей.

Для снятия верхней части крышку блока предохранителей в моторном отсеке, поднимите за фиксатор расположен на стороне, ближайшей к переднему бамперу. На нижней стороне на крышке вы найдете схему расположения предохранителей, белый съемник предохранителей, а также несколько запасных предохранителей. Несколько предохранителей расположен в блоке предохранителей в моторном отсеке, включая вентиляторы охлаждения, обогрев заднего стекла, антиблокировочная тормозная система «АБС», автомобиль система контроля устойчивости, система контроля тяги, система помощи при торможении, гудок, плафон, генератор, усилитель радио, сиденья с электроприводом, сигналы опасности, фары и систему кондиционирования воздуха. Блок 2-го предохранителя расположен под приборная панель со стороны водителя перед левым коленом водителя. Осторожно потяните снимите черную пластиковую крышку, чтобы получить доступ к предохранителям. Несколько предохранителей в блоке предохранителей под панель приборов включает электростеклоподъемники, противотуманные фары, 3-я / высокая крепление стоп-сигнала, 2-й предохранитель магнитолы, омыватель лобового стекла, Розетка 12 В, люк, задние фонари, датчики и 2-й кондиционер системный предохранитель.

Используйте блок предохранителей схемы расположения крышек отсека предохранителей в моторном отсеке или в салоне чтобы найти возможно перегоревший предохранитель, который необходимо проверить или заменить. В руководстве по эксплуатации также есть таблицы. Снимите белый съемник предохранителей с под крышкой блока предохранителей моторного отсека. Сожмите больший конец, чтобы открыть инструмент для извлечения предохранителей и защелкните меньший конец на головке предохранителя. потом осторожно извлеките предохранитель из блока предохранителей, придерживая другую руку под инструмент для извлечения предохранителя, чтобы предохранитель не упал в моторный отсек.

Держите предохранитель источник света, чтобы проверить, не подорвался ли он. Если вы видите перерыв в тонкой металлической полосе внутри пластикового предохранителя, затем он перегорел и необходимо заменить. Если тонкая металлическая полоска проходит полностью через центр предохранителя без перерывов, он в хорошем состоянии в рабочем состоянии и в замене не нуждается.

Toyota Camry (2008-2009) — схема предохранителей

Toyota Camry (2008-2009) — схема предохранителей

Год выпуска: 2008, 2009

Моторный отсек

Крышка блока предохранителей

Toyota Camry — блок предохранителей — моторный отсек (крышка блока предохранителей)

Блок предохранителей

Toyota Camry — блок предохранителей — моторный отсек (блок предохранителей)

Предохранитель		Номинальный ток [A]	Схема
1	ЗАПЧАСТИ	30	Запасной предохранитель
2	ЗАПЧАСТИ	15	Запасной предохранитель
3	ЗАПЧАСТИ	10	Запасной предохранитель
4	ЗАП противотуманки	10	Нет цепи
5	FR DEF	15	Нет цепи
6	АМ2	7,5	Система запуска
7	ALT-S	7,5	Система зарядки
8	MAYDAY / TEL	7,5	Нет цепи
9	E-ACM	10	Нет цепи
10	ETCS	10	Электронная система управления дроссельной заслонкой
11	HAZ	15	Указатели поворота
12	IG2	20	Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива, система запуска, «ДАТЧИК №. 2 »и предохранители« IGN »
13	ЗАМОК СИЛЫ	20	Блокировка рулевого управления
14	КУПОЛ	10	Приборы и приборы, подсветка умывальника, подсветка багажника, подсветка переключателя двигателя, подсветка дверей, внутреннее освещение, личное освещение, часы, система смарт-ключей
15	ЭБУ-B № 1	10	Беспроводная система дистанционного управления, система классификации пассажира на переднем сиденье, главный ЭБУ кузова, система контроля устойчивости автомобиля
16	РАДИО №1	15	Аудиосистема, навигационная система
17	ДВЕРЬ № 1	25	Главный блок управления двигателем
18	AMP	25	Аудиосистема
19	EFI ГЛАВНАЯ	30	Многоточечная система впрыска топлива / система последовательного многоточечного впрыска топлива, система электронного управления дроссельной заслонкой, предохранители «EFI NO. 2» и «EFI NO.3»
20	EFI NO.3	10	Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива
21	EFI № 2	15	Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива
22	S-HORN	7,5	Рог
23	A / F	20	Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива
24	MPX-B	10	Датчики и счетчики
25	EFI NO.1	10	Система защиты от кражи, система интеллектуального ключа, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, электронная система управления дроссельной заслонкой
26	РОГ	10	Рога
27	H-LP (RL)	15	Фара правая (ближний свет)
28	H-LP (LL)	15	Левая фара (ближний свет)
29	H-LP (RH)	15	Фара правая (дальний свет)
30	H-LP (левый)	15	Левая фара (дальний свет)
31	HTR	50	Система кондиционирования
32	АБС №1	50	Антиблокировочная тормозная система, система контроля устойчивости автомобиля, система контроля тяги, вспомогательная тормозная система
33	ГЛАВНЫЙ ВЕНТИЛЯТОР	50	Электровентиляторы охлаждения
34	АБС №2	30	Антиблокировочная тормозная система, система контроля устойчивости автомобиля, система контроля тяги, вспомогательная тормозная система
35	RR DEF	50	Обогрев заднего стекла, предохранитель «MIR HTR»
36	СИДЕНЬЯ ЗАДНЯЯ СИЛА	30	Нет цепи
37	H-LP CLN	30	Нет цепи
38	ВЕНТИЛЯТОР CDS	40	Электровентиляторы охлаждения
39	РДИ ФАН	40	Электровентиляторы охлаждения
40	MSB	30	Нет цепи
41	ALT	120	«RR FOG», «FR DEF», «HTR», «ABS NO. 1 »,« FAN MAIN »,« ABS NO 2 »,« RR DEF »,« RR PWR SEAT »,« HLP CLN »,« CDS FAN »,« RDI FAN »и« MSB »предохранители
42	СТ / АМ2	30	Система запуска

Под панелью приборов

Toyota Camry — блок предохранителей — — панель приборов латов

Предохранитель		Номинальный ток [A]	Схема
1	ЗАДНЯЯ ДВЕРЬ ПРАВ.	25	Задний правый стеклоподъемник
2	ЗАДНЯЯ ДВЕРЬ LH	25	Задний левый электрический стеклоподъемник
3	ТОПЛИВО OPN	7,5	Нет цепи
4	FR FOG	15	Передние противотуманные фары
5	БД	7,5	Бортовая система диагностики
6	ECU-B NO.2	7,5	Нет цепи
7	СТОП	10	Стоп-сигналы, высокий стоп-сигнал, система управления блокировкой переключения передач, система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива , главный ЭБУ кузова, антиблокировочная тормозная система, система контроля устойчивости автомобиля, система контроля тяги, вспомогательная тормозная система , электронная система управления дроссельной заслонкой
8	TI&TE	30	Нет цепи
9	AM1	7,5	Система запуска, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива
10	кондиционер	7,5	Система кондиционирования
11	PWR	25	Электрические стеклоподъемники
12	ДВЕРЬ НОМ. 2	25	Главный блок управления двигателем
13	S / КРЫША	30	Крыша с электроприводом
14	ХВОСТ	15	Передние боковые габаритные огни, задние фонари, задние боковые габаритные огни, фонари номерного знака, передние указатели поворота / габаритные огни
15	ПАНЕЛЬ	7,5	Навигационная система, обогреватели сидений, аварийные мигалки, система кондиционирования, аудиосистема, часы, подсветка перчаточного ящика, подсветка приборной панели, переключатели рулевого управления
16	ЭБУ IG NO.1	10	Главный ЭБУ кузова, электрическая люк в крыше, система предупреждения о давлении в шинах, электрические вентиляторы охлаждения, внутреннее антибликовое зеркало заднего вида
17	ЭБУ IG № 2	7,5	Антиблокировочная тормозная система, система контроля устойчивости автомобиля, система контроля тяги, вспомогательная тормозная система, система контроля блокировки переключения передач, автоматическая коробка передач, система круиз-контроля
18	Кондиционер № 2	10	Кондиционер, обогрев заднего стекла
19	WASH	10	Стеклоочистители и омыватель
20	S-HTR	20	Обогрев сидений
21	МАНОМЕТР №1	10	Мигалки, фонари заднего хода, система зарядки
22	WIP	25	Стеклоочистители и омыватель
23	H-LP	7,5	Нет цепи
24	INJ	15	Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, система запуска
25	IGN	10	Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, система защиты от кражи, система подушек безопасности SRS, система блокировки рулевого управления, система классификации пассажиров на переднем сиденье, система интеллектуальных ключей, электронная система управления дроссельной заслонкой
26	МАНОМЕТР №2	7,5	Манометры и счетчики, мультиинформационный дисплей, часы
27	ЭБУ-ACC	7,5	Часы, главный ЭБУ кузова, система управления блокировкой переключения передач, наружное зеркало заднего вида, система смарт-ключей
28	CIG	20	Розетка
29	ВЫХОДНАЯ ПАНЕЛЬ PWR	20	Розетка
30	РАДИО №2	7,5	Аудиосистема, навигационная система
31	МИР HTR	10	Обогреватели наружных зеркал заднего вида
32	МОЩНОСТЬ	30	Электрические стеклоподъемники
33	P / СИДЕНЬЕ	30	Сиденья с электроприводом

ПРЕДУПРЕЖДЕНИЕ. Назначение клемм и жгутов для отдельных разъемов зависит от уровня комплектации, модели и рынка автомобиля.

1999 Toyota Camry Схема блока предохранителей, расположение, описание, идентификация

(Последнее обновление: 2 января 2018 г.)

Схема предохранителей Toyota Camry 1999 года выпуска, расположенная в салоне и в моторном отсеке

1999 Toyota Camry Руководство по эксплуатации

1999 Toyota Camry Схема предохранителей и реле моторного отсека (под капотом)

1. A / C 10 A: Система кондиционирования воздуха
2. ЗАПАСНЫЙ 10 A: Запасной предохранитель
3.ЗАПАСНОЙ 15 A: Запасной предохранитель
4. ЗАПАСНОЙ 30 A: Запасной предохранитель
5. ALT − S 5 A: Система зарядки
6. ПРАВАЯ ГОЛОВКА (UPR) (с системой дневных ходовых огней) или HEAD (RH) (без дневной работы) система освещения) 15 A: Правая фара
7. EFI 15 A: Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива Моторный отсек (тип A)
8. СИГНАЛ 10 A: Гудок, система защиты от кражи
9. ОПАСНОСТЬ 10 A: Аварийный указатель поворота
10. AM2 30 A: Датчик и измеритель, система подушек безопасности SRS, преднатяжители ремней безопасности, система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива, предохранители «IGN» и «ST»
11.TEL 5 A: Нет цепи
12. HEAD LH (UPR) (с системой дневных ходовых огней) или HEAD (LH) (без системы дневных ходовых огней) 15 A: Левая фара
13. RADIO NO.1 20 A: Аудиосистема
14. DOME 7.5 A: Система защиты от кражи, система дневных ходовых огней, часы, блокировка с беспроводным дистанционным управлением, свет выключателя зажигания, личное освещение, освещение багажника, электрическая лампа на крыше «Луна», внутреннее освещение, освещение косметического зеркала, дверь дополнительный свет, электрический замок двери
15. ECU − B 10 A: круиз-контроль, антиблокировочная тормозная система, система подушек безопасности SRS, преднатяжители ремней безопасности
38. CDS 30 A: электрические вентиляторы охлаждения
39. RDI 30 A: электрические вентиляторы охлаждения
40. MAIN 40 A: предохранители «HEAD RH (UPR)», «HEAD RH», «H-LP RH (LWR)»
41. HTR 50 A: предохранители «AM1», «A / C»
45. T − STK 40 A или CDS № 2 30 A: нет цепи
46. ALT 100 A: предохранители «RDI», «CDS»

Схема предохранителей и реле Toyota Camry 1999 года в салоне автомобиля

19. A / F HTR 25 A: датчик A / F
20. SEAT-HEATER 20 A: нет цепи
21. HEATER 10 A: система кондиционирования воздуха, обогреватель заднего стекла, система запуска
22.ДИАГРАММА 10 A: датчики и счетчики, фонарь заднего хода, система круиз-контроля, система зарядки, система контроля тяги, система дневных ходовых огней, электрические стеклоподъемники, индикаторы напоминания о необходимости обслуживания и предупреждающие зуммеры
23. WIPER 25 A: дворники и омыватель ветрового стекла
24. ЗЕРКАЛО-ОБОГРЕВАТЕЛЬ 10 A: Обогрев наружного зеркала заднего вида
25. ECU-IG 15 A: Система круиз-контроля, антиблокировочная тормозная система, антенна с усилителем, система подушек безопасности SRS, преднатяжители ремней безопасности, система защиты от кражи, блокировка переключения передач система, система контроля тяги, система дневных ходовых огней, блокировка с беспроводным дистанционным управлением, система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива
26.IGN 5 A: датчики и измерители, система зарядки, система подушек безопасности SRS, преднатяжители ремней безопасности, система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива
27. STOP 15 A: стоп-сигналы, система круиз-контроля, верхний стоп-сигнал, анти- блокировка тормозной системы, система управления блокировкой переключения передач, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива
28. ХВОСТ 10 A: Стояночные огни, огни номерного знака, задние фонари, передние боковые габаритные огни, система дневных ходовых огней, система распределенного впрыска топлива / система последовательного многоточечного впрыска топлива
29. POWER − OUTLET 15 A: розетка
30. OBD 7,5 A: бортовая система диагностики
31. FOG 15 A: нет цепи
32. STARTER 5 A: датчики и измерители, система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива
33. ДВЕРЬ 25 A: Система блокировки дверей с электроприводом, система защиты от кражи, система управления дверцей топливного бака.
34. ПАНЕЛЬ 7,5 A: Датчик и счетчик, аудиосистема, прикуриватель, освещение перчаточного ящика, часы, управление освещением панели приборов, обслуживание индикаторы напоминания, подсветка панели управления кондиционером, свет пепельницы, аварийная сигнализация, система управления подогревом сидений, система дневных ходовых огней, обогрев заднего стекла, автоматическая коробка передач с электронным управлением
35.ПОВОРОТ 7,5 A: аварийный сигнал поворота
36. RAD − NO.2 7,5 A: аудиосистема, электрическая антенна
37. CIG 15 A: прикуриватель, система управления блокировкой переключения передач, органы управления зеркалом заднего вида с электроприводом, система защиты от кражи, замок двери с электроприводом система, система подушек безопасности SRS, преднатяжители ремней безопасности, обогреватель наружных зеркал заднего вида, система кондиционирования воздуха
42. DEF 40 A: обогреватель заднего стекла
43. PWR 30 A: система управления стеклоподъемниками, сиденье с электроприводом, электрическая люк в крыше
44. AM1 40 A: Очиститель фар

1999 Toyota Camry Схема блока предохранителей, отсек двигателя, тип A

16.DRL № 2 5 A: Система дневных ходовых огней Приборная панель
17. H − LP LH (LWR) 10 A: Левая фара
18. H − LP RH (LWR) 10 A: Правая фара
47. ABS 60 A: Антиблокировочная тормозная система

Схема блока предохранителей

1999 Toyota Camry Отсек двигателя типа B

47. ABS 60 A: Антиблокировочная тормозная система

Схема панели предохранителей дизельного двигателя Ford F 350 2000 года — электрическая схема Выполните диаграмму интенсивности дуги

Схема панели предохранителей дизельного двигателя Ford F 350 Whats New

Схема панели предохранителей двигателя дизеля 2000 ford f 350 -.. . . . . .

Схема панели предохранителей дизеля 2000 ford f 350 —

Схема панели предохранителей 2000 ford f 350 —

Схема подключения — это метод описания конфигурации установки электрического оборудования, например электроустановочного оборудования на подстанции на CB , от панели к коробке CB, которая охватывает аспекты телеуправления и телесигнализации, телеметрию, все аспекты, требующие схемы подключения, используемые для обнаружения помех, новое вспомогательное оборудование и т. Схема панели предохранителей дизельного двигателя ford f 350 2000 года Эта принципиальная схема служит для детального понимания функций и работы установки, описывая оборудование / детали установки (в виде символов) и соединения. Схема предохранителей на дизельном топливе 2000 ford f 350 На этой принципиальной схеме показано общее функционирование электрической цепи. Все его основные компоненты и соединения иллюстрированы графическими символами, расположенными для максимально ясного описания операций, но без учета физической формы различных элементов, компонентов или соединений.

2000 ford f 350 схема подключения блока предохранителей волна визуальное изображение волна a fornacidelpianalto it схема блока предохранителей f350 diesel 2000 электрическая схема заземление коричневый b заземление коричневый b nuvolafeste it 2000 f350 сверхмощная схема панели предохранителей схема подключения диод зеленый диод зеленый nuvolafeste it Ford f Схема блока предохранителей 350 Toyota Camry 1990 года пояснение к схеме электрических схем 2001 f350 дизельная схема блока предохранителей электрическая схема заземляющий привод b заземляющий привод b fornacidelpianalto it 2000 f350 super duty схема панели предохранителей электрическая схема диод зеленый диод зеленый nuvolafeste it 1999 ford f350 дизельный предохранитель панель схема электрическая схема сплошной визуальный b сплошной визуальный b fornacidelpianalto it 2000 ford f 350 схема блока предохранителей электрическая схема заземление simultr a earth simultr a nuvolafeste it

2007 Volvo S40 Схема блока предохранителей — электрическая схема Оборудовать подписку для детей

2007 Volvo S40 Fuse Схема блока Whats New

2007 volvo s40 схема предохранителей — класс fc 2nd apr 07 2017 volvo s40 mk2 второе поколение схема блока предохранителей 2007 год выпуска 2007 блок предохранителей в моторной части использование предохранителей перенастройка 1 вентилятор охлаждающей жидкости радиатор 50 2 гидроусилитель руля 80 3 подводка к блоку предохранителей со стороны пассажира 60 4 подача к блоку предохранителей со стороны пассажира 60 5 element c mate unit 80 p class grp grp talgo table grp talgo ext class c 1121216797 ptableadvancev2 mt 0 class ov h mt 10 table class ptableadvancev2 table thead tr th class thmain th0 style class el psis class txt fz 13 lh 16 fc 2nd fuse th th class thmain th2 style class el psis class txt fz 13 lh 16 fc 2-е использование th th class thmain th3 last style class el psis class txt fz 13 lh 16 fc 2-е изменение th tr thead tbody class tbody 0 main tr class tr0 td class tdmain td0 fc 1-й класс el psis class txt fz 13 lh 16 1 td td class tdmain td1 fc 1-й класс el psis class txt fz 13 lh 16 вентилятор охлаждающей жидкости радиатор td.

2007 volvo s40 схема блока предохранителей — td class tdmain td2 fc 1st last class el psis class txt fz 13 lh 16 50 td tr tr class tr1 td class tdmain td0 fc 1st class el psis class txt fz 13 lh 16 2 td td class tdmain td1 fc 1-й класс el psis class txt fz 13 lh 16 усилитель руля td td class tdmain td2 fc 1-й последний класс el psis class txt fz 13 lh 16 80 td tr tr class tr2 td class tdmain td0 fc 1-й класс el psis class txt fz 13 lh 16 3 td td class tdmain td1 fc 1st class el psis class txt fz 13 lh 16 подача к блоку предохранителей части пассажира td td class tdmain td2 fc 1st last class el psis class txt fz 13 lh 16 60 td tr tr class tr3 td class tdmain td0 fc 1-й класс el psis class txt fz 13 lh 16 4 td td class tdmain td1 fc 1-й класс el psis class txt fz 13 lh 16 подача к блоку предохранителей в секции пассажира td td class tdmain td2 fc 1-й последний класс el psis class txt fz 13 lh 16 60 td tr tbody table class ptext mt 10 p class a class fz 13 lh 16 href.

2007 Volvo S40 блок предохранителей Диаграмма — HTTPS г поиск Yahoo уг a2klfsupwxlgrlua4wlxnyoa ylu y29sbwnizjeecg9zazeednrpzamec2vja3ny с. в. 2 повторно 1612303375 ро 10 RU HTTPS 3a 2f 2f autogenius Информация 2fvolvo s40 MK2 второго поколения 2007 блок предохранителей Диаграмма 2f гк 2 RS fpef5jy 0di3dqsouwd1wmtblqe referrerpo су происхождения target blank см. полный st на autogenius info ap class dd algo algo sr relsrch sr data ce2 60195b8f9e1a5 class ptitle options toggle h4 class title ov ha style ne height 1 3 class ac algo fz l ac 21th lh 24 href https r search yanyhoo ylt a2klfsupwxalgroa y29sbwnizjeecg9zaziednrpzamec2vja3ny rv 2 re 1612303375 ro 10 ru https 3a 2f 2fuse box информация 2fvolvo 2fvolvo s40 2004 2012 предохранители rk 2 rs zhmvmgna 6oege0oyzq класс xnfkgzw füsefzfzfzfzfzfcfzfs4 источник данных fsege0oyzq класс xnfkgzw fuse8c2, источник данных, MSF24, источник данных, fbc4, fxe24, источник данных, fb, fb, fs4, источник данных, fb, f, fse, fz, источник wr bw lh 17 информация о блоке предохранителей volvo volvo s40 2004 2012 класс предохранителей tri ico down.

Схема подключения — это метод описания конфигурации установки электрического оборудования, например, электроустановочного оборудования на подстанции на CB, от панели к коробке CB, которая охватывает аспекты телеуправления и телесигнализации, телеметрию, все аспекты, которые требуют схемы подключения, используемой для обнаружения помех. , Новое вспомогательное оборудование и т. Д. 2007 volvo s40 Схема блока предохранителей Эта принципиальная схема служит для детального понимания функций и работы установки, описывая оборудование / детали установки (в виде символов) и соединения. 2007 volvo s40 схема блока предохранителей Эта принципиальная схема показывает общее функционирование электрической цепи. Все его основные компоненты и соединения иллюстрированы графическими символами, расположенными для максимально ясного описания операций, но без учета физической формы различных элементов, компонентов или соединений.

Схема блока предохранителей volvo s40 2007 года центральная электрическая схема корпус корпус iosonointersex it Volvo s40 mk2 (второе поколение; 2007) схема блока предохранителей auto genius 2005 схема предохранителей volvo s40 электрическая схема проводник привод a проводник привод a fornacidelpianalto it Volvo s40 блок предохранителей 2007 электрическая схема проводник rv a проводник rv a ristorantepizzeriauffizi it 07 volvo s40 блок предохранителей 2003 honda element схема двигателя для схемы электрических схем 07 volvo s40 блок предохранителей 2003 honda element схема двигателя для электрических схем принципиальные электрические схемы volvo v50 блок предохранителей волна dc a wave dc a ristorantepizzeriauffizi Схема предохранителей it 2005 volvo s40 электрическая схема электропривод проводник электропривод a fornacidelpianalto it

.
