Предохранители Nissan X-Trail T32 и реле с расшифровкой и схемами блоков
Nissan X-Trail T32 представляет 3 поколение х трэил. Выпускался в 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022 году как с бензиновыми так и дизельными двигателями. За это время модель прошла рестайлинг. В данном материале вы найдёте описание предохранителей и реле Ниссан Х Трейл Т32 со схемами блоков и местами их расположения. Выделим предохранитель прикуривателя.
Количество элементов в блоках и их расшифровка может отличатся от представленного и зависит от года выпуска и оснащения Вашего автомобиля. Сверяйте описание со своими схемами на крышке блока.
Содержание
- 1 Блоки в салоне
- 1.1 Левый блок (основной)
- 1.2 Правый блок
- 2 Блоки под капотом
- 2.1 Блок А
- 2.2 Блок Б
- 2.3 Блок за бампером
- 2.4 Блок на аккумуляторе
Блоки в салоне

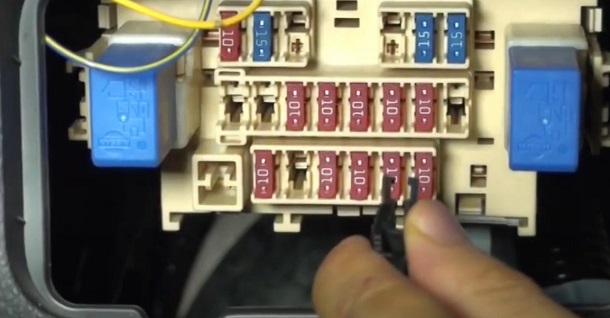

Они находятся в торце панели приборов с обоих сторон.
Для доступа надо убрать защитную крышку.

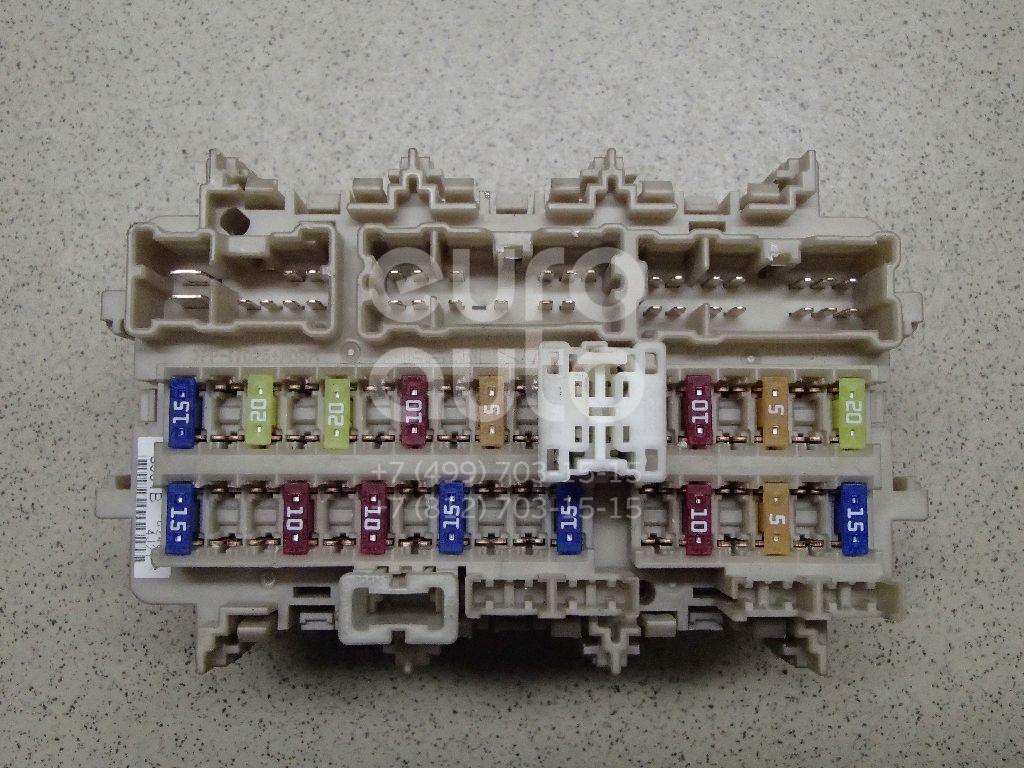

Фото – пример (перевернутое изображение)
Схема
Описание
| 1 | 15А Указатели поворота, аварийная сигнализация (блок кузовной электроники (BCM)) |
| 2 | 5А Блок управления полным приводом |
| 3 | 20А Центральный замок (блок кузовной электроники (BCM)) |
| 4 | 15А Задний стеклоочиститель (блок кузовной электроники (BCM)) |
| 5 | 20А Центральный замок (блок кузовной электроники (BCM)) |
| 6 | 10А Блок управления полным приводом, диагностический разъем, парковочный тормоз |
| 7 | 10А Блок кузовной электроники (BCM) |
| 8 | 5А Переключатель муфты сцепления |
| 9 | 1А Антенна противоугонной системы Nissan (NATS) |
| 10 | 10А Выключатель стоп-сигнала |
| 11 | 20А Аудиосистема |
| 12 | 10А Сабвуфер (опциональный разъем) |
| 13 | 10А Комбинация приборов |
| 14 | 5А Блок кузовной электроники (BCM), блок управления сиреной |
| 15 | 20А Аудиосистема, блок управления навигацией, система кругового обзора |
| 16 | 20А Аудиосистема, блок управления навигацией, система кругового обзора |
| 17 | 15А Мотор отопителя, кондиционер |
| 18 | 10А Запасной предохранитель |
| 19 | 20А Прикуриватель |
| 20 | 10А Кондиционер, педаль тормоза, выключатель стоп-сигнала (R9M), блок управления зеркалами |
| 21 | 10А ABS, блок управления ABS, система динамического контроля устойчивости автомобиля (VDC) |
| 22 | 10А Подогрев зеркал |
| 23 | 15А Обогрев заднего стекла |
| 24 | 15А Обогрев заднего стекла |
| 25 | 20А Реле освещения салона (блок кузовной электроники (BCM)), опциональный разъем |
| 26 | 5А Блок управления навигацией, корректор фар, аудиосистема |
| 27 | 15А Мотор отопителя, кондиционер, реле Bypass |
| 28 | 15А Подогрев передних сидений |
| 29 | 10А DC/DC преобразователь |
| 30 | 10А Выключатель стоп-сигнала. датчик угла поворота рулевого колеса, блок управления Sonar, блок управления ESP,блок управления полным приводом, диагностический разъем, аудиосистема, блок управления навигацией, система кругового обзора Around View Monitor, парковочный тормоз. модуль шасси, зеркало с автоматическим затемнением, опциональный разъем, комбинированный переключатель, реле подогрева топлива. датчик дистанции, передняя камера, реле PTC: 1, 2, 3 |
| 31 | 5А Комбинация приборов, диод |
| 32 | 10А Подушки безопасности |
| 33 | 15А Омыватель стекла, комбинированный переключатель |
За прикуриватель отвечает предохранитель номер 19 на 20А.
Отдельные элементы реле находятся с обратной стороны блока: Зажигание, Отопитель, Обогрев заднего стекла, Вспомогательное реле.
Правый блок
Присутствует преимущественно в автомобилях с системой старт-стоп.
Схема
Обозначение
| 54 | 10А Датчик угла поворота рулевого колеса |
| 55 | 10А Диод |
| 56 | 10А Аудиосистема, система кругового обзора Around View Monitor, датчик дистанции, передняя камера |
| 57 | 10А Блок управления двигателем, блок управления коробкой, датчик диапазона трансмиссии, блок предохранителей в моторном отсеке, датчик нейтрального положения, датчик первичной скорости, датчик вторичной скорости, датчик оборотов, выключатель задней скорости |
| 58 | Не используется |
| 59 | 10А Кондиционер |
| 60 | 10А ABS, блок управления ABS, система динамического контроля устойчивости автомобиля (VDC) |
| 61 | Не используется |
| 62 | Не используется |
| 63 | 20А Аудиосистема, блок управления навигацией, система кругового обзора Around View Monitor |
| 64 | Не используется |
- R1 – Вспомогательное реле
- R2 – Зажигание
Блоки под капотом
В моторном отсеке предусмотрено 4 блока с предохранителями.
2 монтажных блока находятся рядом с аккумулятором, предохранители высокой мощности на клемме аккумулятора и за бампером сбоку под фарой еще один дополнительный.
Блок А
Пример исполнения
Схема
Расшифровка
| 81 | 10А Блок управления двигателем |
| 82 | 15А Блок управления двигателем, |
| 83 | 15А Дроссельная заслонка, блок управления двигателем, клапан адсорбера (EVAP), датчик массового расхода воздуха, катушки зажигания, главное реле, выпускной клапан, впускной клапан, топливный насос высокого давления, форсунки, блок предохранителей в моторном отсеке, датчик соотношения воздух топливо, подогреватель топлива, датчик наличия воды в топливе, обходной клапан охлаждающей жидкости |
| 84 | 10А Блок управления двигателем,клапан впускного коллектора, выпускной клапан грм, впускной клапан грм, промежуточный клапан грм |
| 85 | 15А Датчик соотношения воздух топливо, подогреваемый кислородный датчик, клапан турбонаддува, блок управления двигателем, блок управления свечами накаливания |
| 86 | 15А Форсунки, катушки зажигания, блок предохранителей |
| 87 | 15А Реле компрессора кондиционера |
| 88 | Не используется |
| 89 | Не используется |
| 90 | 30А Реле переднего стеклоочистителя, мотор переднего стеклоочистителя |
| 91 | 20А Реле топливного насоса |
| 92 | Не используется |
| 93 | 10А Блок управления двигателем, блок управления коробкой, датчик диапазона трансмиссии, блок предохранителей в моторном отсеке, датчик нейтрального положения, датчик первичной скорости, датчик вторичной скорости, датчик оборотов, датчик заднего хода / нейтральной передачи |
| 94 | Не используется |
| 95 | 5А Блок блокировки рулевого колеса |
| 96 | 10А Реле повторного запуска (старт-стоп) |
| 97 | 10А Передний правый комбинированный фонарь, передний левый комбинированный фонарь, компрессор, датчик диапазона трансмиссии, блок предохранителей в моторном отсеке, датчик нейтрального положения, выключатель задней скорости, датчик заднего хода / нейтральной передачи |
Блок Б
Схема
Таблица с описанием
| 41 | 15А Звуковой сигнал |
| 42 | 30А R9M: Реле PTC 2 |
| 43 | 30А R9M: Реле PTC 3 |
| 44 | 30А R9M: Реле PTC 1 |
| 45 | 30А Парковочный тормоз |
| 46 | 30А Опциональный разъем |
| 47 | 15А Звуковой сигнал |
| 48 | 30А Парковочный тормоз |
| F | 50А ESP |
| 50А R9M: Стеклоподъемники, люк, шторка, электропривод сидений | |
| G | 30А ABS |
| H | 50А ESP |
| 30А R9M: Реле вентилятора системы охлаждения двигателя | |
| I | 30А Стартер |
| 50А R9M: ESP | |
| J | 30А Электропривод двери багажника |
| 50А R9M: ESP | |
| K | 40А ABS |
| 30А R9M: Реле вентилятора системы охлаждения двигателя | |
| L | 30А Стартер, блок предохранителей (E14) |
| M | 50А Стеклоподъемники, люк, шторка, электропривод сидений |
| 40А R9M: ABS |
Блок за бампером
Фото пример и схема с обратной стороны крышки
| HEATED SCREEN | Обогрев стекла |
| H/LAMP WASHER RELAY | Реле омывателей фар |
| ANTI THEFT HORN RELAY | Реле звукового сигнала противоугонной системы |
| HEATED FRONT SCREEN RELAY | Реле обогрева лобового стекла |
Блок на аккумуляторе
Расположен на плюсовой клемме аккумуляторной батареи, поэтому этот блок могут называть просто – клемма плюсовая и состоит из предохранителей выполненных в виде плавкой вставки высокой мощности.
Схема
Назначение
| A | 450А Генератор, стартер (QR, MR), реле повторного запуска (старт-стоп), предохранитель № F (ESP) |
| B | 100А Генератор, стартер, реле повторного запуска (старт-стоп), предохранитель № F (ESP) |
| 450А Генератор, стартер, реле повторного запуска (старт-стоп), предохранитель № F (ESP) | |
| C | 100А Зажигание, блок предохранителей в салоне |
| D | 80А Блок предохранителей в моторном отсеке №3 |
| 100А Блок предохранителей, блок предохранителей (E137 – термо плунжер (двигатель R9M)) | |
| E | 100А Блок предохранителей в салоне |
| 50А Блок предохранителей в моторном отсеке №2 (F116) | |
| U | 100А Блок предохранителей в моторном отсеке №2 (F116), №3, зажигание |
| V | 100А ESP |
У нас на канале мы так же подготовили видео по данному материалу.
Смотрите и подписывайтесь.
А если у вас остались вопросы или знаете как сделать статью лучше, пишите в комментарии.
Предохранители Ниссан Х-Трейл (T32), 2013
22.10.2020
Большинство цепей питания электрооборудования японского кроссовера защищено предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле.
Защитные элементы установлены в монтажных блоках, которые находятся под капотом и в салоне.
Рассмотрены схемы Ниссан Х-Трейл (Т32) 3-го поколения 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021 года выпуска.
В моторном отсеке
В подкапотном пространстве 4 блока с предохранителями. 2 блока находятся рядом с АКБ, предохранители большой мощности на клемме АКБ и за бампером сбоку под фарой еще один блок.
Местонахождение блоков около АКБ
Фото крышки А блока
| Схема предохранителей блока А (около АКБ) | ||
|---|---|---|
| № | Расшифровка | Ток, А |
| 41 | Звуковой сигнал | 15 |
| 42 | R9M: Реле PTC 2 | 30 |
| 43 | R9M: Реле PTC 3 | 30 |
| 44 | R9M: Реле PTC 1 | 30 |
| 45 | Парковочный тормоз | 30 |
| 46 | Опциональный разъем | 30 |
| 47 | Звуковой сигнал | 15 |
| 48 | Парковочный тормоз | 30 |
| F | ESP | 50 |
| R9M: Стеклоподъемники, люк, шторка, электропривод сидений | 50 | |
| G | ABS | 30 |
| H | ESP | 50 |
| R9M: Реле вентилятора системы охлаждения двигателя | 30 | |
| I | Стартер | 30 |
| R9M: ESP | 50 | |
| J | Электропривод двери багажника | 30 |
| R9M: ESP | 50 | |
| K | ABS | 40 |
| R9M: Реле вентилятора системы охлаждения двигателя | 30 | |
| L | Стартер, блок предохранителей (E14) | 30 |
| M | Стеклоподъемники, люк, шторка, электропривод сидений | 50 |
| R9M: ABS | 40 | |
Общий вид блока Б.
| Схема предохранителей блока Б (возле АКБ) | ||
|---|---|---|
| № | Ток, А | |
| 81 | Блок управления двигателем | 10 |
| 82 | 15 | |
| 83 | Дроссельная заслонка, блок управления двигателем, клапан адсорбера (EVAP), датчик массового расхода воздуха, катушки зажигания, главное реле, выпускной клапан, впускной клапан, топливный насос высокого давления, форсунки, блок предохранителей в моторном отсеке, датчик соотношения воздух топливо, подогреватель топлива, датчик наличия воды в топливе, обходной клапан охлаждающей жидкости | 15 |
| 84 | Блок управления двигателем,клапан впускного коллектора, выпускной клапан грм, впускной клапан грм, промежуточный клапан грм | 10 |
| 85 | Датчик соотношения воздух топливо, подогреваемый кислородный датчик, клапан турбонаддува, блок управления двигателем, блок управления свечами накаливания | 15 |
| 86 | Форсунки, катушки зажигания, блок предохранителей | 15 |
| 87 | Реле компрессора кондиционера | 15 |
| 88 | Не используется | |
| 89 | ||
| 90 | Реле переднего стеклоочистителя, мотор переднего стеклоочистителя | 30 |
| 91 | Реле бензонасоса | 20 |
| 92 | Не используется | |
| 93 | Блок управления двигателем, блок управления коробкой, датчик диапазона трансмиссии, блок предохранителей в моторном отсеке, датчик нейтрального положения, датчик первичной скорости, датчик вторичной скорости, датчик оборотов, датчик заднего хода / нейтральной передачи | 10 |
| 94 | Не используется | |
| 95 | Блок блокировки руля | 5 |
| 96 | Реле повторного запуска (старт-стоп) | 10 |
| 97 | Передний правый комбинированный фонарь, передний левый комбинированный фонарь, компрессор, датчик диапазона трансмиссии, блок предохранителей в моторном отсеке, датчик нейтрального положения, выключатель задней скорости, датчик заднего хода / нейтральной передачи | 10 |
Доп. блок за бампером | |
|---|---|
| | |
| № | Назначение |
| HEATED SCREEN | Обогрев стекла |
| H/LAMP WASHER RELAY | Реле омывателей фар |
| ANTI THEFT HORN RELAY | Реле звукового сигнала противоугонной системы |
| HEATED FRONT SCREEN RELAY | Реле обогрева лобового стекла |
В салоне
Блоки расположены в торцах панели приборов с двух сторон.
Общий вид.
| Схема предохранителей в основном блоке салона Ниссан Х-Трейл т32 | ||
|---|---|---|
| № | Описание | Ток, А |
| 1 | Указатели поворота, аварийная сигнализация (блок кузовной электроники (BCM)) | 15 |
| 2 | Блок управления полным приводом | 5 |
| 3 | Центральный замок (блок кузовной электроники (BCM)) | 20 |
| 4 | Задний стеклоочиститель (блок кузовной электроники (BCM)) | 15 |
| 5 | Центральный замок (блок кузовной электроники (BCM)) | 20 |
| 6 | Блок управления полным приводом, диагностический разъем, парковочный тормоз | 10 |
| 7 | Блок кузовной электроники (BCM) | 10 |
| 8 | Переключатель муфты сцепления | 5 |
| 9 | Антенна противоугонной системы Nissan (NATS) | 10 |
| 10 | Выключатель стоп-сигнала | 10 |
| 11 | Аудиосистема | 20 |
| 12 | Сабвуфер (опциональный разъем) | 10 |
| 13 | Комбинация приборов | 10 |
| 14 | Блок кузовной электроники (BCM), блок управления сиреной | 5 |
| 15 | Аудиосистема, блок управления навигацией, система кругового обзора | 20 |
| 16 | 20 | |
| 17 | Мотор отопителя, кондиционер | 15 |
| 18 | Запасной предохранитель | 10 |
| 19 | Предохранитель прикуривателя X-Trail | 20 |
| 20 | Кондиционер, педаль тормоза, выключатель стоп-сигнала (R9M), блок управления зеркалами | 10 |
| 21 | ABS, блок управления ABS, система динамического контроля устойчивости автомобиля (VDC) | 10 |
| 22 | Подогрев зеркал | 10 |
| 23 | Обогрев заднего стекла | 15 |
| 24 | 15 | |
| 25 | Реле освещения салона (блок кузовной электроники (BCM)), опциональный разъем | 20 |
| 26 | Блок управления навигацией, корректор фар, аудиосистема | 5 |
| 27 | Мотор отопителя, кондиционер, реле Bypass | 15 |
| 28 | Подогрев передних сидений | 15 |
| 29 | DC/DC преобразователь | 10 |
| 30 | Выключатель стоп-сигнала. | 10 |
| 31 | Комбинация приборов, диод | 5 |
| 32 | Подушки безопасности | 10 |
| 33 | Омыватель стекла, комбинированный переключатель | 15 |
| Схема предохранителей в доп. блоке с пассажирской стороны (авто с системой старт-стоп) | ||
|---|---|---|
| № | Назначение | Ток, А |
| 54 | Датчик угла поворота рулевого колеса | 10 |
| 55 | Диод | 10 |
| 56 | Аудиосистема, система кругового обзора Around View Monitor, датчик дистанции, передняя камера | 10 |
| 57 | Блок управления двигателем, блок управления коробкой, датчик диапазона трансмиссии, блок предохранителей в моторном отсеке, датчик нейтрального положения, датчик первичной скорости, датчик вторичной скорости, датчик оборотов, выключатель задней скорости | 10 |
| 58 | Нет | |
| 59 | Кондиционер | 10 |
| 60 | ABS, блок управления ABS, система динамического контроля устойчивости автомобиля (VDC) | 10 |
| 61 | Нет | |
| 62 | ||
| 63 | Аудиосистема, блок управления навигацией, система кругового обзора Around View Monitor | 20 |
| 64 | Нет | |
| R1 — Вспомогательное реле | ||
| R2 — Зажигание | ||
Материалы по теме
Схема блока предохранителей Nissan X-Trail T32 и реле с назначением с расположением
Nissan X-Trail T32 представляет X Trail 3-го поколения.
Выпускался в 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022 годах как с бензиновыми, так и с дизельными двигателями. За это время модель претерпела рестайлинг. В этом материале вы найдете обозначения предохранителей и реле Nissan X Trail T32 со схемами коробок и их расположением. Выделите предохранитель прикуривателя.
Количество элементов в блоках и их расшифровка может отличаться от представленной и зависит от года выпуска и комплектации вашего автомобиля. Сверьте описание с вашими схемами на крышке коробки.
Contents
- 1 Passenger compartment
- 1.1 Left box (main)
- 1.2 Right box
- 2 Engine compartment
- 2.1 Block A
- 2.2 Block B
- 2.3 Block behind bumper
- 2.4 Battery -силовой агрегат
Салон
Расположены в торце панели приборов с обеих сторон.
Левый ящик (основной) Для доступа необходимо снять защитную крышку.
Photo for example (inverted image)
Diargam
Assignment
| 1 | 15A Direction indicators, hazard warning lights (body electronics module (BCM)) | |||||||||||||
| 2 | 5A Блок управления полным приводом | |||||||||||||
| 3 | 20A Центральный замок (кузовной электронный модуль (BCM)) | |||||||||||||
| 4 | 15A Задний стеклоочиститель (кузовной электронный модуль)) | |||||||||||||
| 5 | 20A Central locking (body electronics module (BCM)) | |||||||||||||
| 6 | 10A Four-wheel drive control unit, diagnostic connector, parking brake | |||||||||||||
| 7 | 10A Body electronics module ( BCM) | |||||||||||||
| 8 | 5A Переключатель сцепления | |||||||||||||
| 5A Антенна по борьбе с кражами NISSAN (NATS) | ||||||||||||||
| 10 | 11111169 | 10 | 11111669 | 10 | 111111669 | 10 | 111111669 | . 0060 | 11 | 20A Audio system | ||||
| 12 | 10A Subwoofer (optional jack) | |||||||||||||
| 13 | 10A Instrument cluster | |||||||||||||
| 14 | 5A Body electronics module (BCM), siren control module | |||||||||||||
| 15 | 20A Аудиосистема, блок управления навигацией, система кругового обзора | |||||||||||||
| 16 | 20A Аудиосистема, блок управления навигацией, система кругового обзора | |||||||||||||
| 17 | 15A Heater motor, air conditioner | |||||||||||||
| 18 | 10A Spare fuse | |||||||||||||
| 19 | 20A Cigarette lighter | |||||||||||||
| 20 | 10A Air conditioning, brake pedal, выключатель стоп-сигналов (R9M), блок управления зеркалами | |||||||||||||
| 21 | 10A ABS, блок управления ABS, система динамического контроля устойчивости (VDC) | |||||||||||||
| 22 | 10A Подогрев зеркал | |||||||||||||
| 23 | 15A Загрязненное заднее стекло | |||||||||||||
| 24 | 15A Нагретое заднее окно | |||||||||||||
| 25 | 20A RELAY для внутреннего освещения (мод BCMALER | |||||||||||||
| 5A Блок управления навигацией, корректор фар, аудиосистема | ||||||||||||||
| 27 | 15A Электродвигатель отопителя, кондиционер, реле байпаса | |||||||||||||
| 28 | 15A Подогрев передних сидений0062 | |||||||||||||
| 29 | 10A DC/DC преобразователь | |||||||||||||
| 30 | 10A Выключатель стоп-сигнала. датчик угла поворота рулевого колеса, блок управления Sonar, блок управления ESP, блок управления 4WD, диагностический разъем, аудиосистема, блок управления навигацией, монитор кругового обзора, стояночный тормоз. модуль шасси, зеркало с автоматическим затемнением, дополнительный разъем, комбинированный переключатель, реле подогревателя топлива. датчик расстояния, передняя камера, реле PTC: 1, 2, 3 | |||||||||||||
| 31 | 5A Комбинация приборов, диод | |||||||||||||
| 32 | 10A Подушки безопасности | |||||||||||||
| 33 | 15A Стеклянная шайба, комбинированный переключатель |
Компания FUSE Number 19, 20A, Ass Antaint CigaRette.
Отдельные элементы реле расположены на задней части блока: Зажигание, Отопитель, Обогрев заднего стекла, Вспомогательное реле.
Правый ящик
Присутствует в основном в автомобилях с системой старт-стоп.
Диаграмма
Designation
| 54 | 10A Steering wheel angle sensor | ||
| 55 | 10A Diode | ||
| 56 | 10A Audio system, Around View Monitor, distance sensor, front camera | ||
| 57 | 10A ECM, блок управления коробкой передач, датчик диапазона коробки передач, подкапотный блок предохранителей, датчик нейтрального положения, основной датчик скорости, дополнительный датчик скорости, датчик оборотов, переключатель скорости заднего хода | ||
| 58 | Не используется | ||
| 59 | 10A Кондиционер | ||
| 60 | 10A, ABS BONTORM, Управление Dynamic Dynamic (VDC) | 10A, ABS BONTOR | |
| 62 | Не используется | ||
| 63 | 20A Аудиосистема, блок управления навигацией, монитор кругового обзора | ||
| 65 | |||
- R1 – Вспомогательное реле
- R2 – Зажигание
Моторный отсек
В моторном отсеке есть 4 блока предохранителей.
2 коробки расположены рядом с аккумулятором, предохранители большой мощности на клемме аккумулятора и за бампером сбоку под фарой еще один дополнительный.
Блок А
Исполнение на примере
Схема
Защищенные компоненты
| 81 | 10A Блок управления двигателем |
| 82 | 15A управление двигателем, |
| 83 | 15A Throt Throtlister), Engine -Engine -Engine -Engine, Ennectorister), EngineStister), EngineStister), EngineStister), EngineRever), EngineSister). датчик, катушки зажигания, главное реле, выпускной клапан, впускной клапан, ТНВД, форсунки, блок предохранителей моторного отсека, датчик состава топливовоздушной смеси, подогреватель топлива, датчик воды в топливе, перепускной клапан охлаждающей жидкости |
| 84 | 10А Блок управления двигателем, клапан впускного коллектора, клапан газораспределения выпускной, клапан газораспределения впускной, клапан газораспределительного механизма промежуточный |
| 85 | Блок управления свечами накаливания |
| 86 | 15А Форсунки, катушки зажигания, блок предохранителей |
| 87 | 15А Реле компрессора кондиционера | 90 9 90 8000062 |
| 89 | Not used |
| 90 | 30A Front wiper relay, front wiper motor |
| 91 | 20A Fuel pump relay |
| 92 | Not used |
| 93 | 10A ECM, блок управления коробкой передач, датчик диапазона коробки передач, подкапотный блок предохранителей, датчик нейтрального положения, первичный датчик скорости, вторичный датчик скорости, датчик оборотов, датчик заднего хода/нейтрали |
| 94 | Не используется |
| 95 | 5A Блок блокировки рулевого колеса |
| 96 | 10A REVAY (Start-Stop). , компрессор, датчик трансмиссии, подкапотный блок предохранителей, датчик нейтрального положения, переключатель скорости заднего хода, датчик заднего хода/нейтрали |
Блок Б
Схема
Assignment
| 41 | 15A Sound signal |
| 42 | 30A R9M: PTC Relay 2 |
| 43 | 30A R9M: PTC Relay 3 |
| 44 | 30A R9M: Реле PTC 1 |
| 45 | 30A Парковочный тормоз |
| 46 | 30A. Опциональный разъем0061 30A Parking brake |
| F | 50А ESP |
| 50A R9M: Power windows, sunroof, curtain, power seats | |
| G | 30А ABS |
| H | 50А ESP |
| 30A R9M: реле вентилятора охлаждения двигателя | |
| I | 30A стартовыйM: ESP |
| K | 40А ABS |
| 30A R9M: Engine cooling fan relay | |
| L | 30A Starter, fuse box (E14) |
| M | 50A Windows, sunroof, Шторка, электропривод сидений |
| 40А R9M: ABS |
Блок за бампером
Пример фото и схема на обратной стороне чехла
| HEAT90 6 SC0062 | |
| H/LAMP WASHER RELAY | Headlight washer relay |
| ANTI THEFT HORN RELAY | Anti-theft alarm relay |
| HEATED FRONT SCREEN RELAY | Heated windshield relay |
Battery-powered блок
Находится на плюсовой клемме аккумулятора, поэтому этот блок можно назвать просто – клемма плюсовая и состоит из предохранителей, выполненных в виде плавкой вставки большой мощности.
Diagram
Appointment
| A | 450A Alternator, starter (QR, MR), restart relay (start-stop), No. F fuse (ESP) |
| B | 100 А Генератор, стартер, реле перезапуска (старт-стоп), предохранитель № F (ESP) |
| 450 А Генератор, стартер, реле перезапуска (старт-стоп), предохранитель № F (ESP) | |
| C | 100A Зажигание, блок предохранителей в салоне |
| D | 80A коробка предохранителей в двигательном отсеке № 3 |
| 100A Box, Bease Box (E137 — Thermo Plunger (R9M Engine)) | |
| IS | 1006. |
| 50А Блок предохранителей в моторном отсеке №2 (F116) | |
| У | 100А Блок предохранителей в моторном отсеке №2 (F116), №3, зажигание |
| ЭСП 1 | |
Мы разместили видео на нашем канале YouTube.
Смотрите и подписывайтесь.
Если у вас остались вопросы или вы знаете, как сделать статью лучше, пишите в комментариях.
[Б/у] Блок предохранителей X-Trail T32 — BE FORWARD Auto Parts
[Б/у] Блок предохранителей X-Trail T32 — BE FORWARD Auto PartsМы используем файлы cookie, чтобы улучшить ваше взаимодействие с нашим веб-сайтом. Продолжая использовать наш веб-сайт, вы соглашаетесь на использование нами файлов cookie.
Принять
Обратите внимание, что JavaScript недействителен.
- БУДЬТЕ ВПЕРЕД Автозапчасти
- НИССАН
- Х-Трейл
- Электрические детали
- Блоки предохранителей
- [Б/у] Блок предохранителей X-Trail T32
Электрические детали
Товар ПРОДАН
Невозможно добавить больше количества для этого товара.
УВЕДОМИТЬ МЕНЯ, КОГДА ДОСТУПНО
Добавлено в список УВЕДОМИТЬ МЕНЯ
или
Запрос на этот товарНужна помощь с этим предметом?
Товар ПРОДАЕН
ПОДРОБНЕЕ
УВЕДОМИТЬ МЕНЯ, КОГДА ДОСТУПНО
Добавлено в список УВЕДОМИТЬ МЕНЯ
или
Запрос на этот товарПРИМЕЧАНИЕ
- Импортные пошлины, налоги и сборы за обработку не включены в цену и должны быть оплачены заказчиком.
- Некоторые авиаперевозчики могут взимать дополнительную плату.
- Изображение, показанное выше, может отличаться от реального продукта. Для получения актуальных спецификаций, пожалуйста, свяжитесь с нами.
Получите 3 балла ($3) за ПЕРВУЮ ПОКУПКУ
15 человек просматривают этот товар прямо сейчас
| Местонахождение товара | ЯПОНИЯ |
|---|---|
| № изделия | ПА44723456 |
| Способы оплатыОплата |
Товар ПРОДАЕН
Невозможно добавить больше количества для этого товара.
УВЕДОМИТЬ МЕНЯ, КОГДА ДОСТУПНО
Добавлено в список УВЕДОМИТЬ МЕНЯ
или
Запрос на этот товарНужна помощь с этим предметом?
Технические характеристики
| Состояние | Б/у |
|---|---|
| Марка | НИССАН |
| Модель | Х-Трейл |
| Название продукта | Блок предохранителей X-Trail T32 |
| Код модели | ДБА-Т32 |
Рег. Год/месяц | 2015/2 |
| Пробег | 63991 |
| Тип миссии | вариатор |
| Модель двигателя | — |
| Объем двигателя | — |
| Топливо | — |
| Привод | ФФ |
| Производитель автозапчастей | — |
| Оригинальные детали № |
Описание
Марка：NISSAN
Название модели： X-Trail
Код модели： 17662-0001
Класс： 2000 верхний
Код модели： DBA-T32
Форма： 92DW 90 Год/месяц： 2015/2
Трансмиссия： CVT
Привод： FF
Полный код модели： —-EG
Код модели: MR20-DDTM
Код модели: RE0F10F
Код модели оси: GR63
Цвет кузова: перламутровый
Код цвета кузова: .QAB цвет отделки темный цвет отделки NoG пробег 63 991 км
Номер оригинальной детали:
Номер модели детали ： дополнительная информация (она находится в комнате слева), информация о продукте ※ См.
