Снятие, установка и ремонт задней рессоры автомобиля Газель

Замена рессор требуется при осадке или поломке листов рессоры

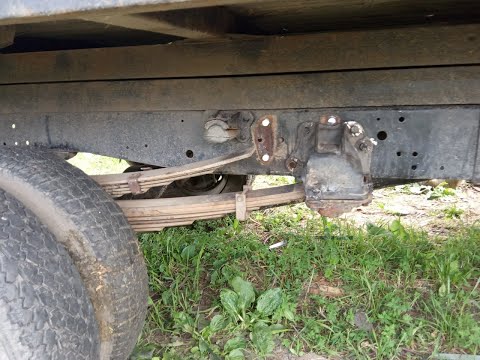

На автомобиль могут быть установлены трехлистовые рессоры с однолистовыми дополнительными рессорами или пятилистовые рессоры с трехлистовыми дополнительными рессорами

У трехлистовых рессор между листами установлены пластмассовые прокладки.

Передний конец рессоры прикреплен через резинометаллический шарнир к кронштейну на раме, а задний — к серьге.

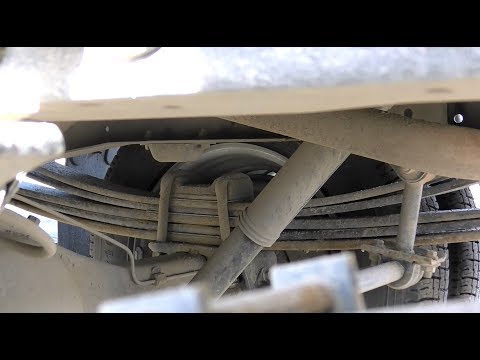

К заднему мосту рессора присоединена с помощью стремянок.

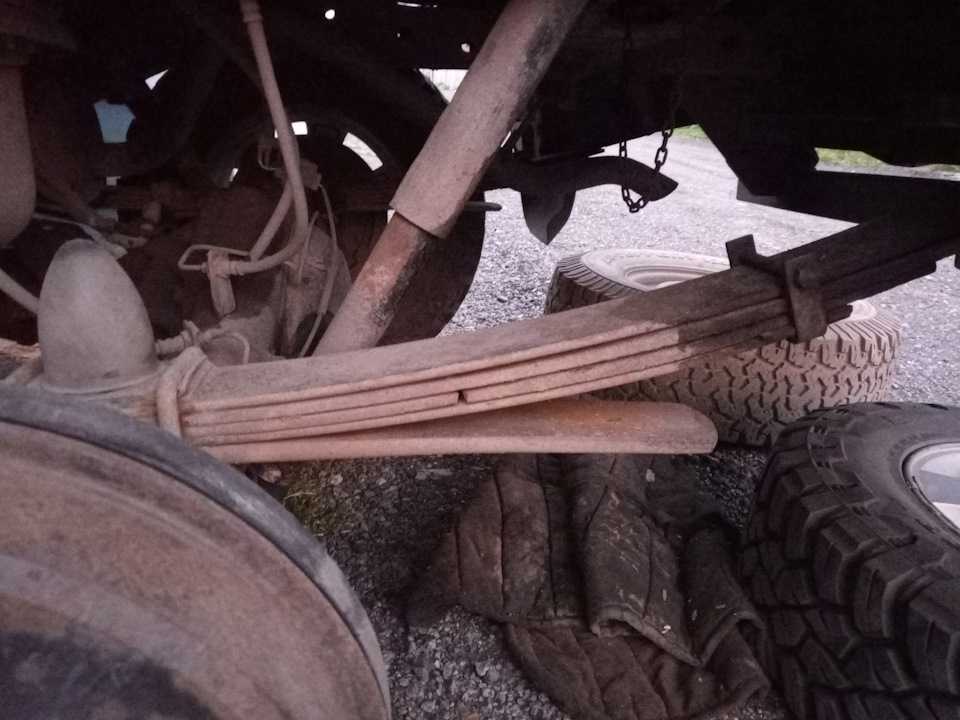

Между основной и дополнительной рессорой установлена пластмассовая прокладка.

Вам потребуются: ключ «на 22», головка «на 24», молоток, бородок, выколотка.

Ослабьте затяжку четырех гаек крепления стремянок

Отсоедините нижнее крепление амортизатора, для этого головкой на 19 отворачиваем гайку нижнего крепления амортизатора

Снимаем шайбу

Отсоединяем нижнюю часть амортизатора

Разгрузите рессору, приподняв заднюю часть автомобиля, и установите под заднюю часть рамы опору.

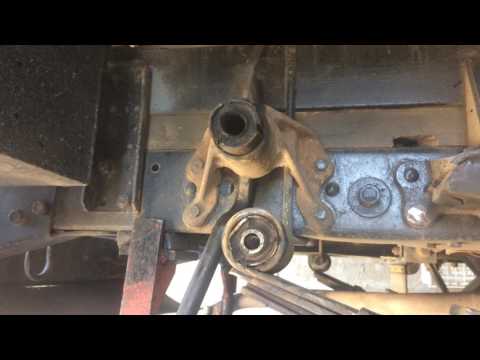

Отверните гайку пальца 1 крепления переднего конца рессоры к кронштейну на раме так, чтобы она осталась на пальце 1 заподлицо, обильно смочите шарнир и палец мыльным раствором или тормозной жидкостью и с помощью выколотки через монтажное отверстие в раме выбейте палец до касания гайки кронштейна 2.

Отверните гайку и выбейте окончательно палец 1 с помощью бородка, прикладывая усилие к торцу пальца.

Вместе с пальцем снимите две пружинные и одну упорную шайбы.

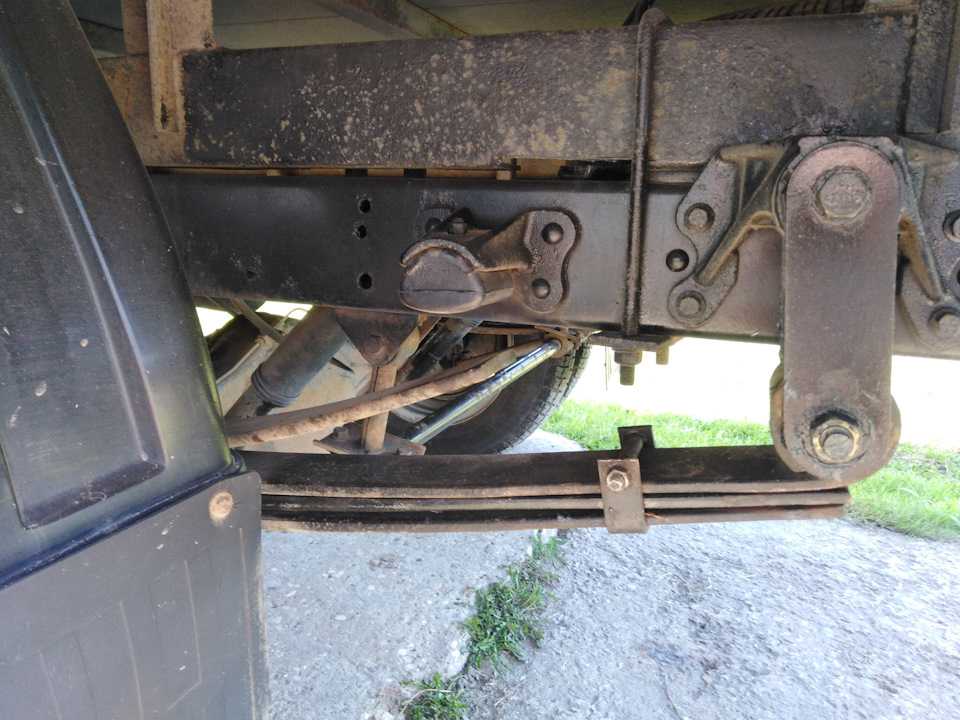

Отверните гайку пальца 1 крепления заднего конца рессоры к серьге 2.

Обильно смочите шарнир и палец 1 мыльным раствором или тормозной жидкостью.

Выбейте нижний палец 2, не повредив резьбы.

С помощью домкрата приподнимите заднюю часть автомобиля за раму так, чтобы концы рессоры вышли из кронштейна и серьги

Отверните четыре гайки стремянок рессор.

Снимите стремянки

Снимите накладку

Снимите рессору.

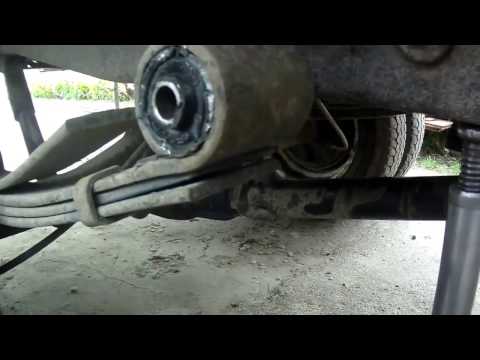

Извлеките резинометаллические шарниры из проушин рессоры.

При необходимости замены резинометаллического шарнира серьги отверните гайку пальца 1 крепления, выбейте верхний палец 1, снимите щеки 2 серег и извлеките из кронштейна 3 шарнир

Очистите рессору от грязи. Очистите проушины рессоры от ржавчины.

Шарниры рессоры обязательно замените.

Осмотрите пальцы. Они не должны иметь видимых следов износа, деформации, ржавчины, грязи. Резьбовая часть пальцев не должна иметь повреждений.

Серьги рессоры и шайба переднего пальца не должны быть деформированы.

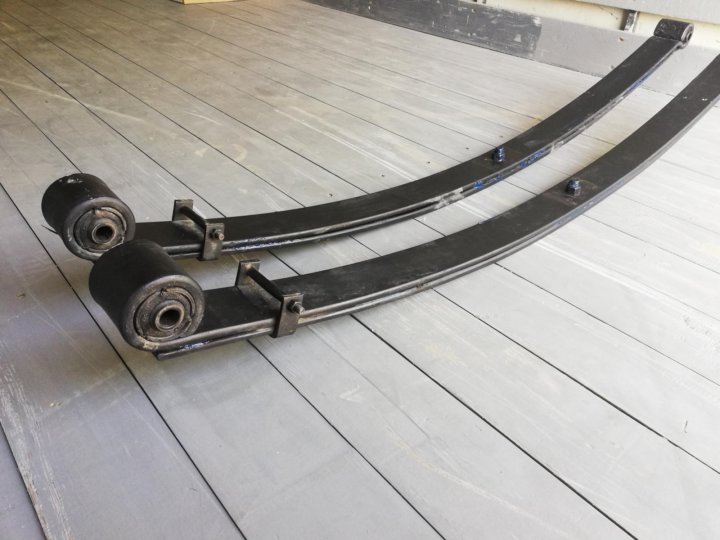

Осмотрите рессоры. Листы рессоры не должны иметь трещин. В случае обнаружения указанных дефектов замените рессору в сборе или, разобрав рессору, замените дефектные листы.

Проверьте прогиб рессоры в свободном состоянии. Для этого натяните тонкую веревку или проволоку между центрами отверстий проушин рессоры и замерьте расстояние «а» от верхней поверхности первого листа у центрального болта до натянутой веревки.

Для трехлистовых рессор измеренное расстояние «а» должно быть 140–160 мм, а для пятилистовых — 130–140 мм.

Разность прогиба обеих задних рессор должна быть не более 10 мм.

Для проверки прогиба дополнительной рессоры натяните тонкую веревку или проволоку между торцами верхнего листа рессоры и измерьте расстояние «б» от верхней поверхности первого листа у центрального болта до натянутой веревки.

Для однолистовых рессор измеренное расстояние «б» должно быть 111–121 мм, для трехлистовых – 76–86 мм.

Разность прогиба обеих дополнительных рессор должна быть не более 10 мм.

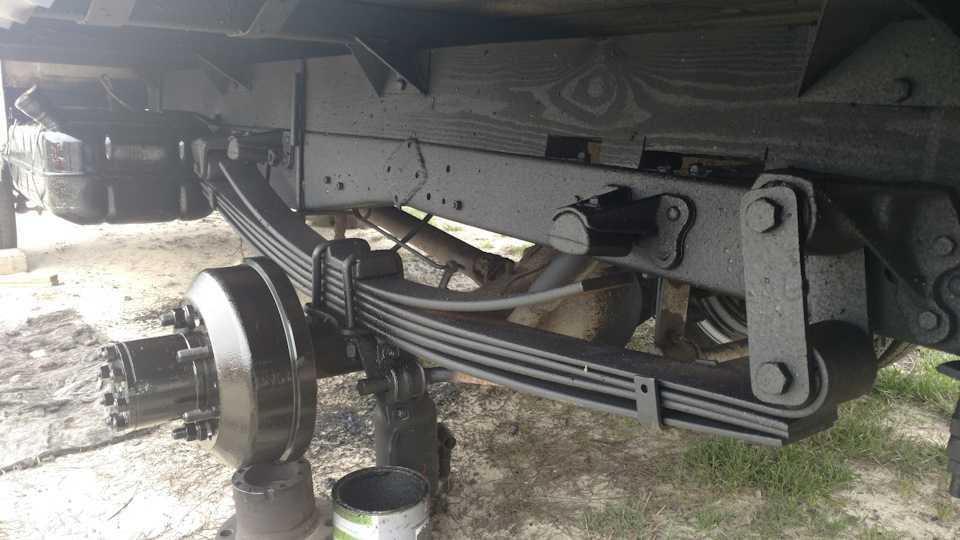

Установите рессору в порядке, обратном снятию.

Для облегчения запрессовки резинометаллических шарниров смажьте их густым мыльным раствором.

При установке учтите, что короткий конец рессоры должен быть направлен вперед по ходу движения автомобиля.

Окончательно затяните резьбовые соединения крепления рессоры на стоящем на земле автомобиле моментом 120–150 Нм (12–15 кгсм).

Две гайки пальцев серьги затягивайте равномерно во избежание перекосов.

Вам потребуются: ключ «на 17», молоток.

Промаркируйте ориентацию листов в рессоре.

Зажмите рессору в тиски как можно ближе к центровому болту.

Разогните и снимите стяжные хомуты с основной и дополнительной рессор.

Отверните гайку центрового болта и выньте центровой болт.

Медленно разожмите тиски, чтобы нагрузку с рессоры снять постепенно.

Соберите рессору в порядке, обратном разборке, предварительно смазав листы пятилистовой рессоры графитовой смазкой (на трехлистовых рессорах между листами установлены пластмассовые прокладки).

Между основной и дополнительной рессорой установите пластмассовую прокладку. При этом отверстия листов основной и дополнительной рессор центрируйте с помощью металлического прутка, а потом, после сжатия всего пакета, пруток замените центровым болтом.

Головка болта должна быть снизу рессоры.

Если «просели» рессоры

Если «просели» рессоры задней подвески, а новых нет, не стоит править листы роликами, прессом или кувалдой, а также ставить дополнительные листы от «Волги», УАЗа и других автомобилей. Гораздо лучше изготовить и установить удлиненные на 30–40 мм пластины серег. Машина заметно поднимется и старые рессоры еще послужат.

Снятие и разборка рессор задней подвески Газель Некст

Рессоры снимаем для замены листов рессоры или при замене рессоры в сборе.

Для выполнения работы понадобятся инструменты: Домкрат, ключи на 22, 24, торцовая головка на 24, молоток, бородок, выколотка.

Устанавливаем автомобиль на смотровую канаву.

Ослабляем затяжку гаек крепления стремянок.

Разгружаем рессору, приподняв заднюю часть автомобиля, и устанавливаем опору под заднюю часть рамы.

Откручиваем гайку пальца крепления переднего конца рессоры к кронштейну на раме так, чтобы она осталась заподлицо на пальце, обильно смачиваем шарнир и палец мыльным раствором и с помощью выколотки через монтажное отверстие в раме выбиваем палец до касания гайки кронштейна.

Отворачиваем гайку и выбиваем окончательно палец с помощью бородка, прикладывая усилие к торцу пальца.

Отворачиваем гайку пальца «А» крепления заднего конца рессоры к серьге «Б». Обильно смачиваем шарнир и палец «А» мыльным раствором.

Выбиваем нижний палец «Б», стараясь не повредить резьбу.

Приподнимаем домкратом заднюю часть автомобиля за раму так, чтобы концы рессоры вышли из кронштейна и серьги.

Окончательно откручиваем четыре гайки «В» стремянок рессор.

Снимаем стремянки «А» с накладкой «Б». Снимаем рессору.

При необходимости замены резинометаллического шарнира серьги отверните гайку крепления пальца «Б», выбейте палец, снимите щеки «В» серег и извлеките из кронштейна «А» шарнир.

Очистите рессору от грязи. Очистите проушины рессоры от ржавчины.

При необходимости замените резинометаллические шарниры рессоры.

Для облегчения запрессовки резинометаллических шарниров смажьте их густым мыльным раствором и используйте специальные оправки.

Осмотрите пальцы.

Они не должны иметь видимых следов износа, деформации, ржавчины, грязи.

Резьбовая часть пальцев не должна быть повреждена.

Осмотрите рессоры.

На листах рессоры не должно быть трещин.

В случае обнаружения указанных дефектов замените рессору в сборе или, разобрав рессору, замените ее дефектные листы.

Проверьте прогиб рессоры. Для этого сожмите рессору нагрузкой (750±15) кгс.

Натяните тонкую веревку или проволоку между центрами отверстий проушин рессоры и измерьте расстояние «а» от верхней поверхности первого листа у центрового болта до натянутой веревки.

Измеренное расстояние «а» должно быть не менее 47 мм для рессор из | группы и не менее 57 мм для рессор из II группы.

Разность прогиба обеих рессор должна быть не более 10 мм.

Номер группы рессоры маркируется на торце переднего ушка рессоры:

• — | группа — один мазок желтой краской;
• — || группа — без маркировки.

Установите рессору в порядке, обратном снятию, не затягивая окончательно резьбовые соединения.

При установке учтите, что короткий конец рессоры должен быть направлен вперед по направлению движения автомобиля.

Нагрузите рессору с помощью специального приспособления и затяните резьбовые соединения крепления рессоры моментом 120—150 Нм.

Две гайки пальцев серьги затягивайте равномерно во избежание перекосов ее щек.

От правильности установки сайлентблоков зависит срок их службы.

Поэтому резьбовые соединения крепления рессоры необходимо затягивать только после предварительного сжатия рессор.

Наиболее удобно использовать для этого специальное приспособление.

При отсутствии приспособления, в гаражных условиях можно установить колеса и опустить автомобиль на землю или опустить автомобиль на опору, установленную под нижнюю накладку стремянок рессоры.

При этом лучше загрузить кузов автомобиля балластом.

Снимаем рессору, как описано выше.

Маркируем ориентацию листов в рессоре.

Зажимаем рессору в тиски, как можно ближе к центровому болту.

Откручиваем гайки болтов стяжных хомутов рессоры.

Вынимаем болты из отверстий и снимаем распорные втулки хомутов.

Откручиваем гайку центрового болта и вынимаем его.

Медленно разжимаем тиски, чтобы постепенно снять нагрузку с рессоры.

Для сборки рессоры предварительно отбираем требуемый комплект листов и межлистовых прокладок.

Складываем листы в соответствующем порядке и устанавливаем между ними пластиковые прокладки.

Вставляем в отверстия листов для центрового болта металлический стержень, диаметр которого равен диаметру болта.

Сжимаем в тисках центральную часть рессоры как можно ближе к стержню.

Вынимаем стержень и вставляем в отверстие болт.

Головка болта при этом должна быть снизу рессоры.

Навинчиваем и затягиваем гайку.

Устанавливаем втулки и болты стяжных хомутов. Только после этого вынимаем рессору из тисков.
