Opel Astra h Расположение предохранителей, плавких вставок и реле и их замена Опель Астра Н Инструкция снятие установка замена ремонт автокредит

Инструкции по ремонту и эксплуатации Опель Астра > Электрооборудование > Расположение предохранителей, плавких вставок и реле и их замена

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в багажнике автомобиля под облицовкой боковины с левой стороны и в моторном отсеке рядом с аккумуляторной батареей.
Обозначения предохранителей и реле монтажного блока, установленного в багажнике под облицовкой левой боковины, приведены на рис. 10.1.
В табл. 10.1 указано назначение этих предохранителей, плавких вставок и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.

Обозначения предохранителей и реле монтажного блока, установленного в моторном отсеке справа по направлению движения, приведены на рис. 10.2.

В табл. 10.2 указано назначение этих предохранителей, плавких вставок и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.

1. Для получения доступа к монтажному блоку предохранителей, расположенному в багажнике, поверните на 90° два фиксатора крышки люка в обивке левой боковины…

2….и откиньте вниз крышку.

3. Для получения доступа к монтажному блоку, расположенному в моторном отсеке, отожмите отверткой два фиксатора…

4….и снимите его крышку.

Примечание.

При поисках неисправности просмотрите указанные в табл. 10.1 и 10.2 цепи, которые защищает данный предохранитель или плавкая вставка.

Предупреждение.
Не заменяйте предохранители предохранителями, рассчитанными на другую силу тока, или самодельными перемычками – это может привести к повреждению электрических приборов и даже к пожару.

6. Снимите пинцет с основания монтажного блока, расположенного в багажнике.

7. Захватите пинцетом предохранитель…

8….и извлеките его из контактного разъема.

Примечание.

Так выглядит перегоревший предохранитель (показанная стрелкой перемычка внутри держателя перегорела и разомкнулась). Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета).

9. Установите в контактный разъем предохранитель того же номинала, что и снятый.

10. При необходимости замены извлеките реле из монтажного блока, покачивая его из стороны в сторону…

11…. и установите новое реле.

12. Плавкие вставки заменяйте аналогично замене реле.

Рис. 10.1. Обозначения предохранителей, плавких вставок и реле, установленных в монтажном блоке багажника.

Рис. 10.2. Обозначения предохранителей, плавких вставок и реле, установленных в монтажном блоке моторного отсека.

Расположение предохранителей, плавких вставок и реле и их замена Опель Астра h

Опель астра h схема предохранителей

Главная » Opel » Опель астра h схема предохранителей

Немного пользы для автовладельцев) Предохранители! — бортжурнал Opel Astra wicked turtle 2006 года на DRIVE2

Всем привет.Вот маненько интересной инфы)

Схема — блок предохранителей опель астра h (opel astra h) — комплектация 1(рис.1)

рис.1

Вентилятор системы охлаждения *1 — 30 А или 40 А6. Вентилятор системы охлаждения *1 — 20 А или 30 А или 40 А7. Центральный замок — 20 А8. Омыватели стекол — 10 А9. Подогрев заднего стекла и зеркал — 30 А10. Разъем для диагностики — 7,5 А11. Инструменты — 7,5 А12. Мобильный телефон / радиоприемник / система Twin Audio / многофункциональній дисплей — 7,5 А13. Ближний свет — 5 А14. Очистители стекол — 30 А15. Очистители стекол — 30 А16. Звуковой сигнал, ABS, тормозные фонари, кондиционер — 5 А17. Кондиционер — 20 А18. Стартер — 25 А19 —20 Сигнал — 15А21. Электронное оборудование двигателя — 20 А22. Электронное оборудование двигателя — 7,5 А23. Система адаптивного света фар (AFL), регулировка угла наклона фар — 5 А24. Топливный насос — 15 А25. Электронное оборудование коробки передач — 15 А26. Электронное оборудование двигателя — 10 А27. Подогрев, кондиционер, сенсор состояния воздуха — 7,5 А28. Электронное оборудование коробки передач — 5 А29. Усилитель рулевого управления — 5 А30. Электронное оборудование двигателя — 10 А31.

дворник заднего стекла — 15 А32. Задние тормозные фонари — 5 А33. Система адаптивного света фар (AFL), регулировка наклона фар, реле зажигания, система контроля замков двери — 5 А34. Блок управления модуля рулевой колонки — 7,5 Ампер35. Информационно-развлекательная система — 20 Ампер

36. Прикуриватель — 15 А

Схема — блок предохранителей опель астра h (opel astra h) — комплектация 2(рис.2)

рис.2

Система кондиционирования — 10А21. Электронное оборудование двигателя — 20 А22. Электронное оборудование двигателя — 7,5 А23. Система адаптивного света фар (AFL), регулировка угла наклона фар — 10 А24. Топливный насос — 15 А25. Электронное оборудование коробки передач — 15 А26. Электронное оборудование двигателя — 10 А27. Усилитель рулевого управления — 5 А28. Электронное оборудование коробки передач — 5 А29. Электронное оборудование коробки передач — 7,5 А30. Электронное оборудование двигателя — 10 А31. Система адаптивного света фар (AFL), регулировка наклона фар — 10 А32. Тормозная Система, система кондиционирования, система управления сцеплением — — 5А33. Система адаптивного света фар (AFL), регулировка наклона фар, выключатель фар —5 А34. Система контроля рулевой колонки — 7,5 А35. Информационно-развлекательная система — 20 Ампер

36. Мобильный телефон / радиоприемник / система Twin Audio / многофункциональный дисплей — 7,5 А

Схема большого блока предохранителей в багажном отделении опель астра h полной комплектации(рис. 3)

рис.3

1. Передние стеклоподъемники — 25 А2. —-3. Инструменты — 7,5 А4. Обогрев салона, система кондиционирования, климат контроль — 5 А5. Подушки безопасности — 7,5 А6. —7. —8. —9. —10. —11. Подогрев заднего стекла — 25 А12. Дворник заднего стекла — 15 А13. Парктроник — 5 А14. Обогрев салона, система кондиционирования — 7,5 А15. —16. Система обнаружения человека на автомобильном кресле, система Open&Start — 5 А17. Датчик дождя, сенсор качества воздуха, датчики давления воздуха в колесах автомобиля, внутреннее зеркальце — 5 А18. Инструменты, выключатели — 5 А19. —20. CDC — 10 А21. Подогрев зеркал — 7,5 А22. Люк на крыше — 20 А23. Задние стеклоподъемники — 25 А24. Разъем для диагностики — 7,5 А25. —26. Электропривод складывания зеркал при стоянке — 7,5 Ампер27. Ультразвуковой датчик, сигнализация — 5 Ампер28. —29. Разъем прикуривателя в фронтальной панели — 15 А30. Разъем прикуривателя сзади — 15 А31. —32. —33. Система Open&Start — 15 А34.

Складывающаяся крыша — 25 А35. Задний разъем — 15 А36. Электрооборудования для буксировки — 20 А37. —38. Система центральный замок — 25 А39. Подогрев сидений (левый) — 15 А40. Подогрев сидений (правый) — 15 А41. —42. —43. —

44. —

*1 — Номинальная сила тока зависит от установленного оборудования и мощности двигателя.

Блок предохранителей astra h. — DRIVE2

Обозначение предохранителя/реле (сила тока)

Цвет предохранителя

Назначение предохранителя/реле

1 (20 А)

Синий

Антиблокировочная система тормозов (ABS)

2 (30 А)

Розовый

Тоже

3(30 А)

Розовый

Электродвигатель вентилятора отопителя при системе климат-контроля

4 (30 А)

Розовый

Электровентилятор отопителя при системе кондиционирования*

5 (30 или 40 А)**

—

Электровентилятор радиатора системы охлаждения*

6(20, 30 или 40 А)**

—

Электродвигатель вентилятора радиатора системы охлаждения

7 (10 А)

Красный

Омыватели стекол ветрового окна и окна двери задка

8 (15 А)

Синий

Звуковой сигнал (предохранитель сигнала opel astra h)

9 (25 А)

Белый

Омыватели стекол ветрового окна и окна двери задка*

—

Не используется

—

Тоже

—

13 (15 А)

Синий

Противотуманные фары

14 (30 А)

Зеленый

Стеклоочиститель ветрового окна

15 (30 А)

Зеленый

Стеклоочиститель окна двери задка

16 (5 А)

Розовый

Электронные системы управления, система Open&Start, ABS, сдвижная крыша, выключатель стоп-сигнала

17 (25 А)

Фиолетовый

Обогрев топливного фильтра***

18 (25 А)

Фиолетовый

Стартер

19 (30 А)

Розовый

Электронное оборудование коробки передач

20 (10 А)

Красный

Компрессор кондиционера

21 (20 А)

Синий

Электронное оборудование двигателя

22 (7,5 А)

Коричневый

Тоже

23 (10 А)

Красный

Электрокоррекгор света фар, система адаптированного света фар (AFL)

24 (15 А)

Синий

Топливный насос (предохранитель бензонасоса opel astra h)

25 (15 А)

Синий

Электронное оборудование коробки передач

26 (10 А)

Красный

Электронное оборудование двигателя

27 (5 А)

Розовый

Электрогидроусилитель рулевого управления

28 (5 А)

Розовый

Электронное оборудование коробки передач

29 (7,5 А)

Коричневый

То же

30 (10 А)

Красный

Электронное оборудование двигателя

31 (10 А)

Красный

Электрокоррекгор света фар, система адаптированного света фар (AFL)

32 (5 А)

Розовый

Сигнальная лампа неисправности тормозной системы, кондиционер, выключатель на педали сцепления

33 (5 А)

Розовый

Электрокоррекгор света фар, система адаптированного света фар (AFL), блок управления наружным освещением

34 (7,5 А)

Коричневый

Блок управления модулем рулевой колонки

35 (20 А)

Желтый

Информационно-развлекательная система

36 (7,5)

Коричневый

Мобильный телефон, цифровой радиоприемник, система Twin Audio, многофункциональный дисплей

К1 Х125

—

Реле стартера

К2Х125

—

Реле электронного блока управления двигателем

КЗХ125

—

Вывод «5»

К5Х125

—

Реле режимов стеклоочистителя ветрового окна

К6Х125

Реле включения стеклоочистителя ветрового окна

К7Х125

—

Реле насоса омывателя фар

К8Х125

—

Реле компрессора кондиционера

К10_Х125

—

Реле топливного насоса

К11 Х125

—

Реле электровентилятора системы охлаждения

К12Х125

—

Тоже

К13_Х125

К14Х125

Реле обогрева топливного фильтра***

К15_Х125

Реле электродвигателя вентилятора отопителя

К16Х125

—

Реле противотуманных фар

Расположение предохранителей — бортжурнал Opel Astra 1,6 cosmo 2009 года на DRIVE2

Блоки предохранителей в опель астра h (opel astra h). Во всех моделях opel astra h обычно установлено два блока предохранителей— в подкапотном пространстве (водительская сторона)

— под крышкой внешней обшивки в багажнике (водительская сторона)

В зависимости от комплектации вашего автомобиля схемы данных блоков могут быть разные — с разным количеством и расположением элементов.

Блок предохранителей в моторном отсеке расположен слева.Перед тем как искать его обязательно заглушите двигатель и выключите зажигание (переведите ключ в положение OFF). Если вы это не сделаете, можно получить удар током или замкнуть какие то контакты отверткой, что может привести к пожару.

Закрытый блок предохранителей опель астра h в подкапотном пространствеБлок предохранителей опель астра h с левой стороны под капотом

Что бы открыть крышку, вы можете воспользоваться отверткой. Слева на крышке есть два зажима.Поднимающаяся крышка с фиксаторами на блоке предохранителей в подкапотном пространстве опель астра hЗажимы-фиксаторы на крышке блока предохранителей опель астра h в подкапотном пространстве— Вставьте отвертку в щель между крышкой и зажимом— немного отогните защелку и приподнимите крышку что бы не защелкнулся когда вы его отпустите— тоже самое проделайте со вторым зажимом— подымите крышку вверх (в вертикальное положение), после чего крышку можно снять потянув ее наверх и снять. В некоторых моделях опель (opel astra a) блок предохранителей состоит из двух частей.Снять крышку с большого монтажного блока реле и предохранителей можно надавив с двух сторон на внутренние зажимы которые держат крышку крепко на корпусе.Снимаем крышку с основоного блока предохранителей в опель астра hСнимаем крышку с основоного блока предохранителей в опель астра hВертикальная крышка на дополнительном блоке предохранителей опель астра h под капотом

Крышка дополнительного блока предохранителей опель астра h в подкапотном пространстве

С монтажного блока главных предохранителей крышку можно снять просто потянув наверх. В ней размещены основные предохранители вряд.

Под крышкой вы увидите набор предохранителей и реле.Блок предохранителей опель астра h в подкапотном пространстве со снятой крышкойОткрытый Блок предохранителей опель астра h под капотом — расположение реле и предохранителей

Каждый предохранитель отвечает за отдельное устройство в автомобиле и рассчитан на определенную силу тока, поэтому будет полезно знать номиналы предохранителей.

Цветовая идентификация предохранителей по номинальной силе тока.Цвет предохранителя и сила токафиолетовый — 3 АБежевый — 5 АКоричневый — 7,5 АКрасный — 10 АСиний — 15 АЖелтый — 20 АПрозрачный — 25 АЗеленый — 30 АРозовый — 30 А

Зеленый — 40 А

Первый тип комплектацииБлок предохранителей и реле опель астра h (opel astra h) в подкапотном пространстве — комплектация 1

Схема — блок предохранителей опель астра h (opel astra h) — комплектация 1

Защищаемый контур и Номинальная сила тока1. ABS — 20 А2. ABS — 30 А3. Система обогрева и вентиляции салона — климат-контроль (HVAC) — 30 А4. Система обогрева и вентиляции салона — климат-контроль (HVAC) — 30 А5. Вентилятор системы охлаждения *1 — 30 А или 40 А6. Вентилятор системы охлаждения *1 — 20 А или 30 А или 40 А7. Центральный замок — 20 А8. Омыватели стекол — 10 А9. Подогрев заднего стекла и зеркал — 30 А10. Разъем для диагностики — 7,5 А11. Инструменты — 7,5 А12. Мобильный телефон / радиоприемник / система Twin Audio / многофункциональній дисплей — 7,5 А13. Ближний свет — 5 А14. Очистители стекол — 30 А15. Очистители стекол — 30 А16. Звуковой сигнал, ABS, тормозные фонари, кондиционер — 5 А17. Кондиционер — 20 А18. Стартер — 25 А19 —20 Сигнал — 15А21. Электронное оборудование двигателя — 20 А22. Электронное оборудование двигателя — 7,5 А23. Система адаптивного света фар (AFL), регулировка угла наклона фар — 5 А24. Топливный насос — 15 А25. Электронное оборудование коробки передач — 15 А26. Электронное оборудование двигателя — 10 А27. Подогрев, кондиционер, сенсор состояния воздуха — 7,5 А28. Электронное оборудование коробки передач — 5 А29. Усилитель рулевого управления — 5 А30. Электронное оборудование двигателя — 10 А31. дворник заднего стекла — 15 А32. Задние тормозные фонари — 5 А33. Система адаптивного света фар (AFL), регулировка наклона фар, реле зажигания, система контроля замков двери — 5 А34. Блок управления модуля рулевой колонки — 7,5 Ампер35. Информационно-развлекательная система — 20 Ампер

36. Прикуриватель — 15 А

*1 — Номинальная сила тока зависит от установленного оборудования и мощности двигателя.

Второй тип комплектацииБлок предохранителей и реле опель астра h (opel astra h) в подкапотном пространстве — комплектация 2Схема — блок предохранителей опель астра h (opel astra h) — комплектация 21. ABS — 20 А2. ABS — 30 А3. Система обогрева и вентиляции салона — климат-контроль — 30 А4. Система обогрева и вентиляции салона — климат-контроль (HVAC) — 30 А5. Вентилятор системы охлаждения *1 — 30 А или 40 А6. Вентилятор системы охлаждения *1 — 20 А или 30 А или 40 А7. Омыватели стекол — 10 А8. Сигнал — 15 А9. Омыватель фар — 25 А10. —11. —12. —13. Противотуманные фары — 15 А14. Очистители стекол — 30 А15. Очистители стекол — 30 А16. Звуковой сигнал, ABS, тормозные фонари, кондиционер — 5 А17. —18. Стартер — 25 А19. Электроника трансмиссии — 30 А20. Система кондиционирования — 10А21. Электронное оборудование двигателя — 20 А22. Электронное оборудование двигателя — 7,5 А23. Система адаптивного света фар (AFL), регулировка угла наклона фар — 10 А24. Топливный насос — 15 А25. Электронное оборудование коробки передач — 15 А26. Электронное оборудование двигателя — 10 А27. Усилитель рулевого управления — 5 А28. Электронное оборудование коробки передач — 5 А29. Электронное оборудование коробки передач — 7,5 А30. Электронное оборудование двигателя — 10 А31. Система адаптивного света фар (AFL), регулировка наклона фар — 10 А32. Тормозная Система, система кондиционирования, система управления сцеплением — — 5А33. Система адаптивного света фар (AFL), регулировка наклона фар, выключатель фар —5 А34. Система контроля рулевой колонки — 7,5 А35. Информационно-развлекательная система — 20 Ампер36. Мобильный телефон / радиоприемник / система Twin Audio / многофункциональный дисплей — 7,5 АРасположение реле на блоке предохранителей и реле опель астра h в подкапотном пространствеСхема расположение реле на блоке предохранителей и реле опель астра h под капотомN9 Рабочий контур Обозначение реле1 Вентилятор системы охлаждения К11 Х1252 Вентилятор системы охлаждения К12 Х1253 Насос омывателей фар К7 Х1254 Противотуманные фары К16 Х1255 Передние очистители (медленно/быстро) К5 Х1256 Передние очистители (включение/выключение) К6_Х1257 Вентиляция салона К15 Х1258 Подогрев топливного фильтра (дизельные модели) К14_Х1259 Стартер К1 Х12510 Вентилятор системы охлаждения К13 Х12511 Компрессор К/В К8 Х12512 ЕСМ К2 Х12513 Топливный насос К10 Х125

14 Клемма 15 КЗ Х125

Схема расположение реле на дополнительном блоке предохранителей и реле опель астра h в багажникеСхема расположение реле на блоке предохранителей и реле опель астра h в багажном отделении

N9 Рабочий контур Обозначение реле1 Обогрев заднего стекла КЗ Х1312 Клемма 15 К1 Х131

3 Клемма 15а К2 Х131

Блок предохранителей в салоне скрывается в багажнике с левой стороны. В хетчбеках добраться до блока можно открыв крышку обшивки, повернув два круглых фиксатора и опустив крышку.Элементы крепления (зажимы) крышки блока предохранителей в багажнике опель астра h хэтчбекКрышка блока предохранителей в обшивке багажника опель астра h типа хэтчбекВ седанах вы можете найти маленькую крышку с двумя ручками. Потяните за две ручки, отключите зажимы и подымите крышку вверх.Элементы крепления (зажимы) крышки блока предохранителей в багажнике опель астра h седан

Крышка блока предохранителей в обшивке багажника опель астра h типа седан

В зависимости от комплектации панель предохранителей может иметь разный вид.В полной комплектации количество предохранителей и реле значительно больше и схема предохранителей сложнее.

Простой маленький блок предохранителей в базовой комплектации.Маленький блок предохранителей в багажнике опель астра h в базовой комплектации

Простой блок предохранителей в багажном отделении опель астра h

1. Противотуманные фары — 15 А2. —3. Розетка в багажно отделении — 15 А4. Лампы заднего хода — 7,5 А5. Задние стеклоподъемники — 30 А6. Система кондиционирования — 10 А7. Передние стеклоподъемники — 30 А

8. Подогрев зеркал — 7,5 А

Сложный, большой блок предохранителей в полной комлпектацииСхема — Сложный блок предохранителей в багажнике опель астра h полной комплектации

Схема большого блока предохранителей в багажном отделении опель астра h полной комплектации

44. —

Открытый блок предохранителей и реле опель астра h в багажнике под обшивкойБлок предохранителей и реле в багажнике опель астра hБлоки предохранителей в опель астра J (opel astra J).В новом опеле астра J установлено три блока предохранителей.— Блок предохранителей в подкапотном пространстве— Блок предохранителей позади вещевого ящика на приборной панели или за крышкой в перчаточном ящике. — Блок в багажном отделении автомобиляГлавный блок предохранителей расположен в передней левой части подкапотного пространства.Крышка большого блока предохранителей под капотом опель астра JКрышка основного блока предохранителей опель астра J в подкапотном пространствеНа крышке имеются две защедки сверху и снизу, нажмите на них и подымите крышку вверх. Принеобходимости потянув крышку вверх вы можете снять крышку.Схема — большой блок предохранителей под капотом опель астра J

Схема — Главный блок предохранителей в подкапотном пространстве в опель астра J

1 Блок управления двигателем2 Датчик концентрации кислорода3 Впрыск топлива, система зажигания4 Впрыск топлива, система зажигания5 –6 Подогрев зеркал7 Регулятор вентилятора8 Лямбда-датчик, двигателя9 Датчик заднего стекла10 Датчик аккумуляторной батареи11 Рычаг открывания багажника12 Модуль адаптивного переднего освещения13 –14 Очиститель заднего стекла15 Блок управления двигателем16 Стартер17 Блок управления коробкой передач18 Обогрев заднего стекла19 Передние электрические стеклоподъемники20 Задние электрические стеклоподъемники21 ABS22 Левая фара дальнего света (галогенная)23 Омыватель фар24 Правая фара ближнего света (ксеноновая)25 Левая фара ближнего света (ксеноновая)26 Противотуманная фара27 Подогрев дизельного топлива28 –29 Электрический стояночный тормоз30 ABS31 –32 Подушка безопасности33 Система адаптивных фар34 –35 Электрические стеклоподъемники36 –37 Электромагнит вентиляции адсорбера38 Вакуумный насос39 Блок управления системы топливоподачи40 Система омывателя ветрового стекла, омывателя заднего стекла41 Правая фара дальнего света (галогенная)42 Вентилятор радиатора43 Очиститель ветрового стекла44 –45 Вентилятор радиатора46 –47 Звуковой сигнал48 Вентилятор радиатора49 Топливный насос50 Регулировка уровня света фар51 Воздушная заслонка52 Вспомогательный отопитель дизельного двигателя53 Модуль управления коробкой передач, модуль управления двигателем

54 Контроль электропроводки

Блок предохранителя в приборной панели может находится в разных местах в зависимости от комплектации.

На автомобилях с левосторонним управлением коробка предохранителей расположена позади вещевого ящика на приборной панели.Снимаем крышку вещего ящика для доступа к внутреннему блоку предохранителейОткрытая крышка вещевого ящика опель астра J — доступ к внутренеему блоку предохранителейЧто бы добраться до блока необходимо открыть отсек, нажать влево на внутренний бокс, и полностью отпереть его опустив вниз. Далее крышку отсека можно снять.На авто с правосторонним рулевым управлением блок предохранителей спрятан за крышкой в перчаточном ящике.Открытый блок предохранителе в перчаточном ящике опель астра JОткрытая крышка блока предохранителей в вещевом ящике опель астра JДля того что бы добарться до него необходимо открыть передний вещевой ящик и найти там маленьку крышку слева сверху. После чего вы можете открыть ее воспользовавшись выперающей ручкой — за крышкой находится сам блок предохранителей.Схема внутреннего блока предохранителей в перчаточном ящике опель астра J

Схема внутреннего блока предохранителей в вещевом ящике опель астра J

1 Дисплеи2 Наружное освещение3 Наружное освещение4 Radio5 Информационно-развлекательная система6 Розетка электропитания спереди7 Розетка электропитания на заднем сиденье8 Левая фара ближнего света9 Правая фара ближнего света10 Дверные замки11 Вентилятор системы отопления и кондиционирования12 –13 –14 Диагностический разъем15 Подушка безопасности16 –17 Кондиционер18 –19 Стоп-сигналы, фонари заднего хода, плафоны освещения салона20 –21 Приборы22 Выключатель зажигания23 Блок управления кузовным оборудованием24 Блок управления кузовным оборудованием25 –

26 –

Блок предохранителей в багажно отделении находитсяпод крышкой обшивки на левой стенке багажного отделения. Крышка в обшивке багажного отделения скрывающая блока предохранителей в опель астра JКрышка блока предохранителей в багажном отделении опель астра JВы можете снять крышку повернув винтовой элемент крепления и потянув крышку на себя.Схема расположения реле предохранителей и разъемов в блоке багажного отделения опель астра J

Схема блока предохранителей в багажном отделении опель астра J

1 Модуль прицепа2 Гнездо прицепа3 Система помощи при парковке4 —5 —6 —7 —8 Противоугонная сигнализация9 —10 —11 Модуль прицепа, розетка прицепа12 —13 Гнездо прицепа14 —15 —16 —17 —18 —19 Подогреватель рулевого колеса20 Вентиляционный люк крыши21 Обогрев сидений22 —23 —24 —25 —26 —27 —28 —29 —30 —31 Усилитель, суб-НЧ громкоговоритель

32 Активная система демпфирования, система предупреждения о выезде из полосы движения

Блок предохранителей опель астра (opel astra h/j). Схема расположения реле и предохранителей.

Во всех моделях opel astra h обычно установлено два блока предохранителей — в подкапотном пространстве (водительская сторона) — под крышкой внешней обшивки в багажнике (водительская сторона) В зависимости от комплектации вашего автомобиля схемы данных блоков могут быть разные — с разным количеством и расположением элементов.

Блок предохранителей в моторном отсеке расположен слева.

Перед тем как искать его обязательно заглушите двигатель и выключите зажигание (переведите ключ в положение OFF). Если вы это не сделаете, можно получить удар током или замкнуть какие то контакты отверткой, что может привести к пожару.

Блок предохранителей опель астра h с левой стороны под капотом

Что бы открыть крышку, вы можете воспользоваться отверткой. Слева на крышке есть два зажима.

Зажимы-фиксаторы на крышке блока предохранителей опель астра h в подкапотном пространстве

— Вставьте отвертку в щель между крышкой и зажимом — немного отогните защелку и приподнимите крышку что бы не защелкнулся когда вы его отпустите — тоже самое проделайте со вторым зажимом

— подымите крышку вверх (в вертикальное положение), после чего крышку можно снять потянув ее наверх и снять.

В некоторых моделях опель (opel astra a) блок предохранителей состоит из двух частей. Снять крышку с большого монтажного блока реле и предохранителей можно надавив с двух сторон на внутренние зажимы которые держат крышку крепко на корпусе.

Снимаем крышку с основоного блока предохранителей в опель астра h

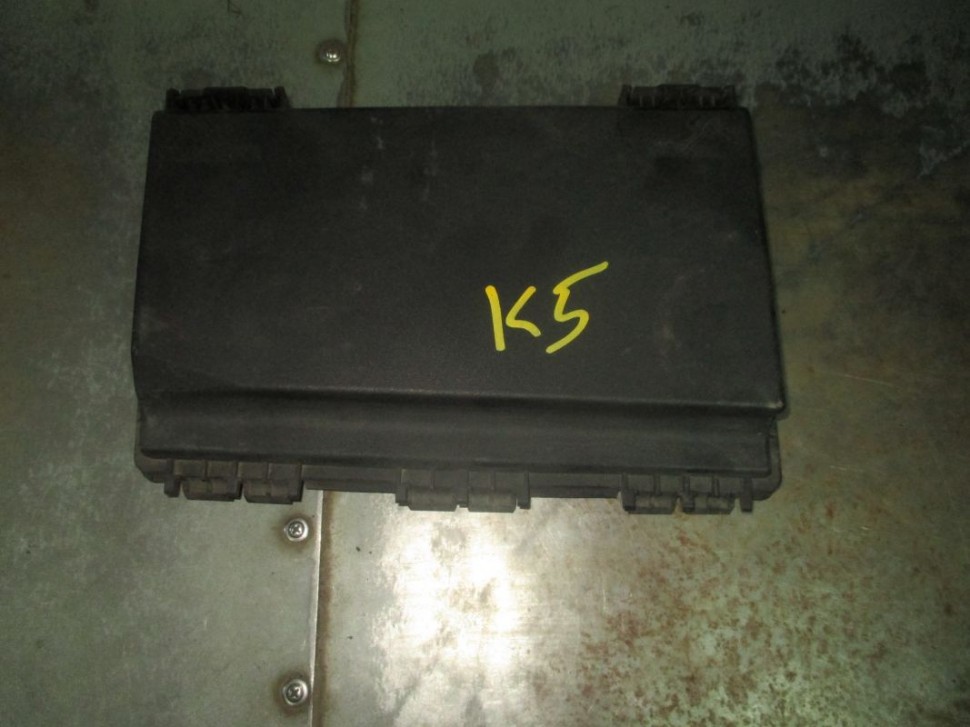

Крышка дополнительного блока предохранителей опель астра h в подкапотном пространстве

Под крышкой вы увидите набор предохранителей и реле.

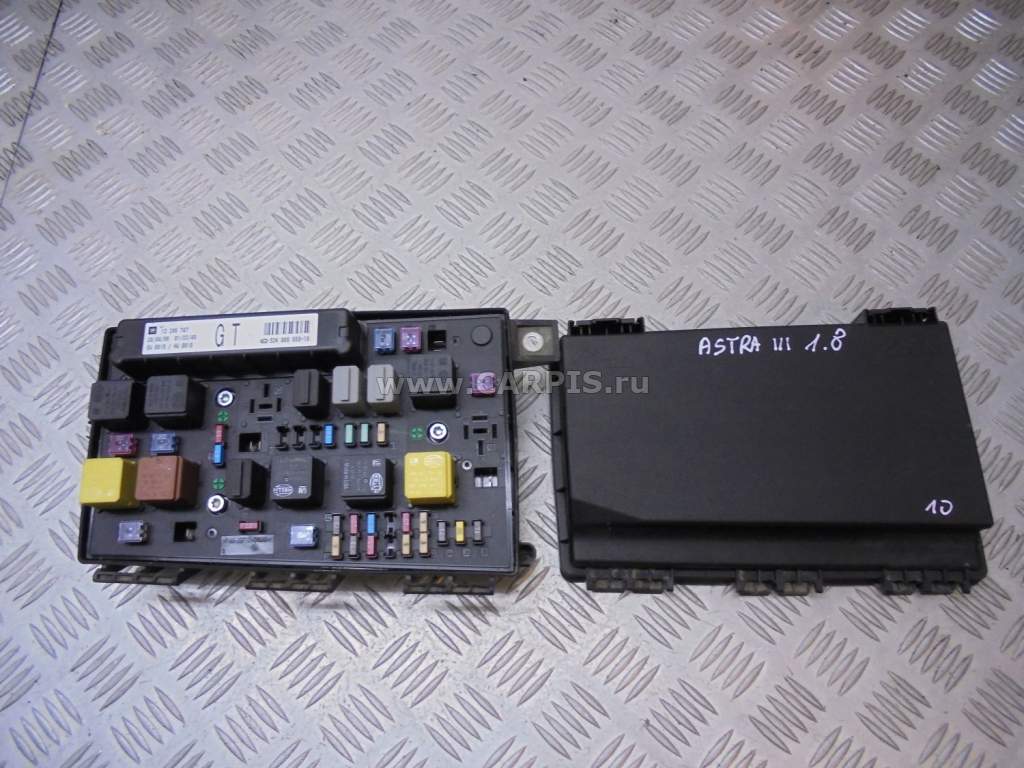

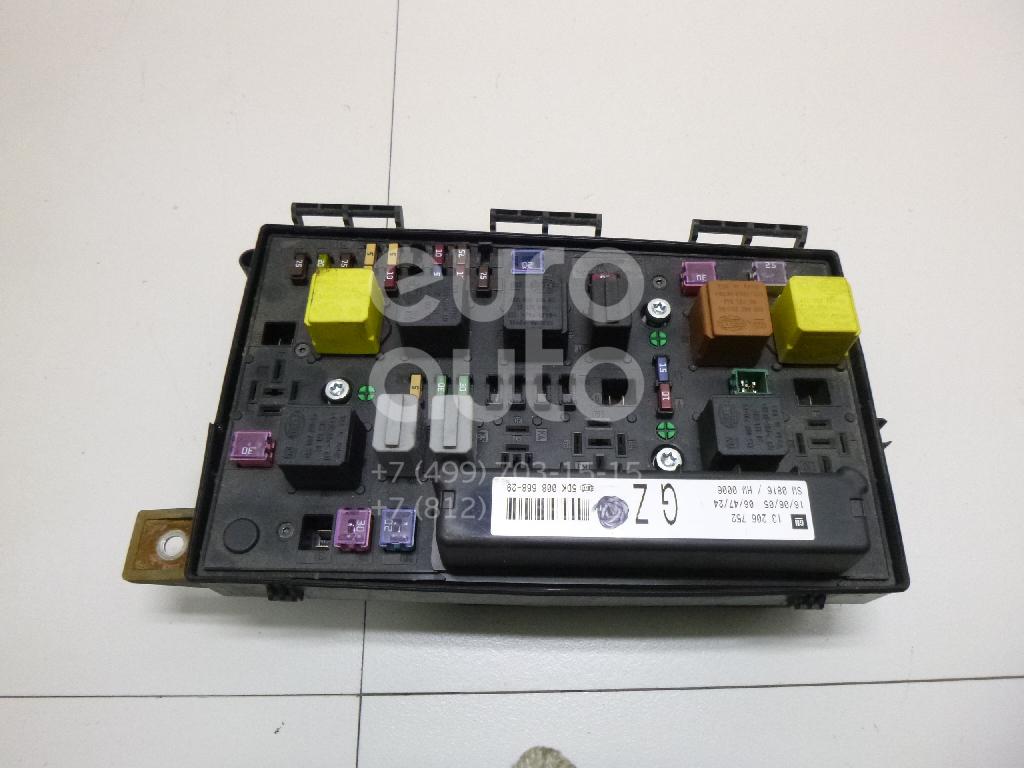

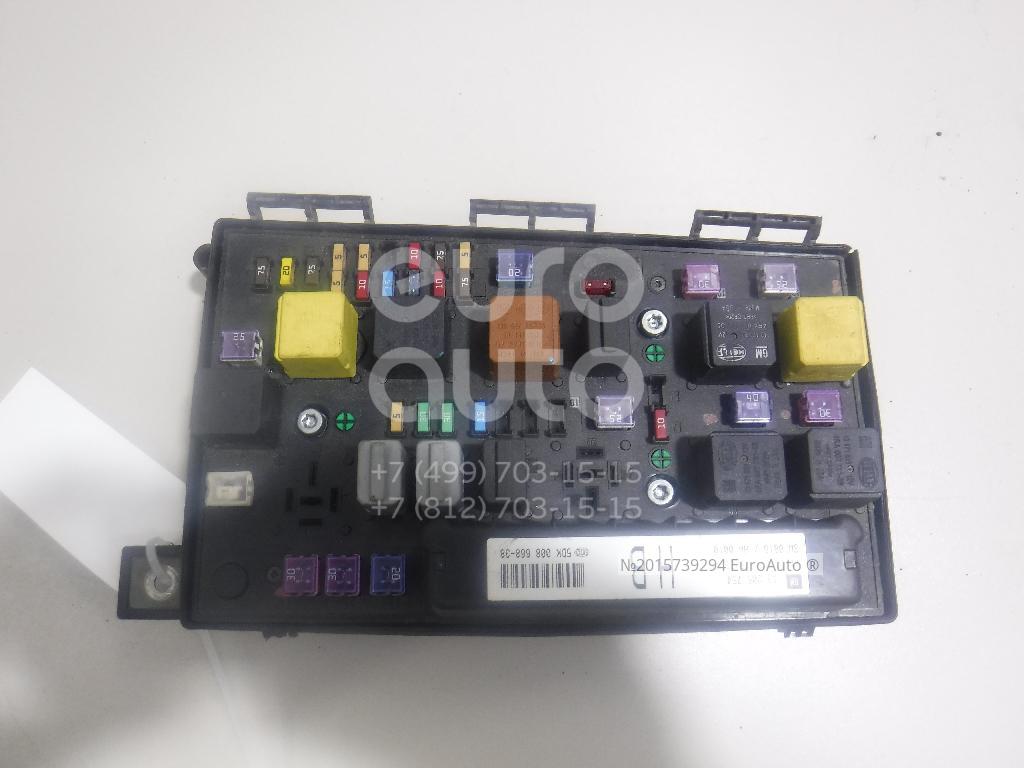

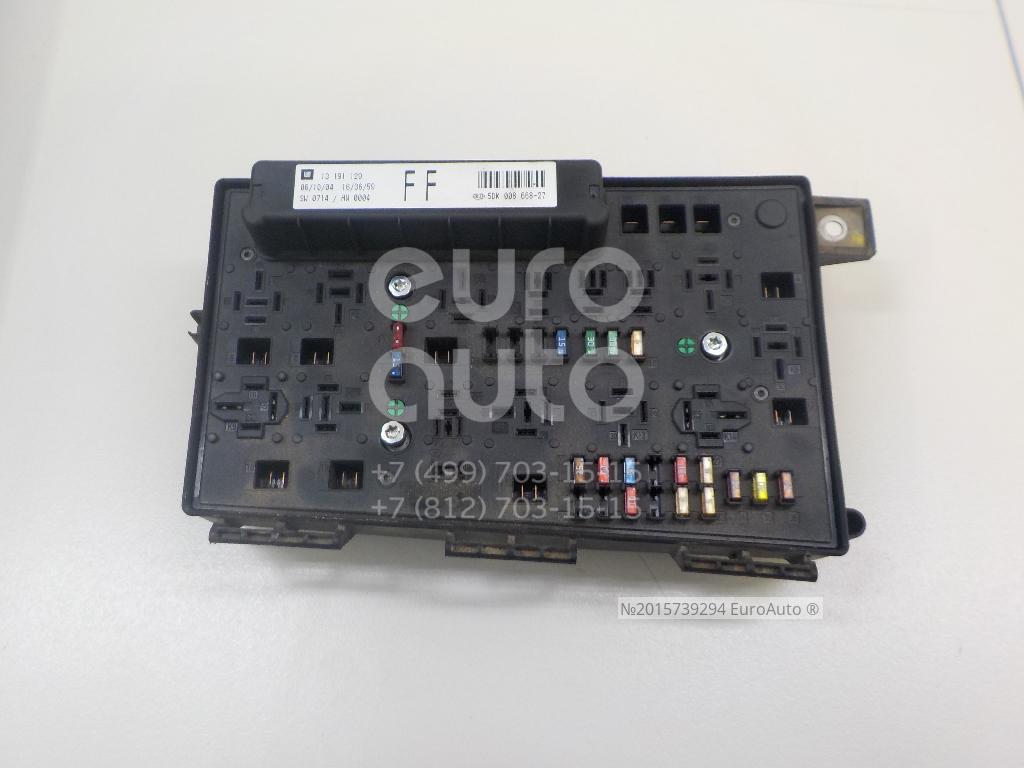

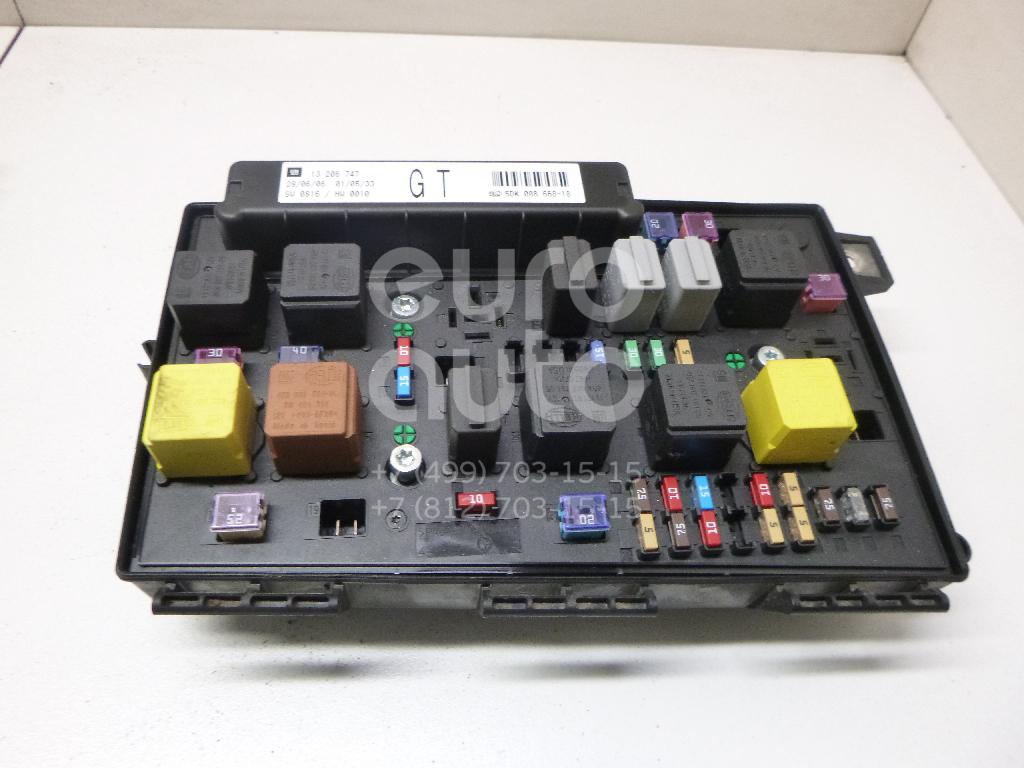

Открытый Блок предохранителей опель астра h под капотом — расположение реле и предохранителей

Цветовая идентификация предохранителей по номинальной силе тока.

Цвет предохранителя и сила тока фиолетовый — 3 А Бежевый — 5 А Коричневый — 7,5 А Красный — 10 А Синий — 15 А Желтый — 20 А Прозрачный — 25 А Зеленый — 30 А Розовый — 30 А Зеленый — 40 А

Первый тип комплектации

Схема — блок предохранителей опель астра h (opel astra h) — комплектация 1

Защищаемый контур и Номинальная сила тока 1.

ABS — 20 А 2. ABS — 30 А 3. Система обогрева и вентиляции салона — климат-контроль (HVAC) — 30 А 4. Система обогрева и вентиляции салона — климат-контроль (HVAC) — 30 А 5. Вентилятор системы охлаждения *1 — 30 А или 40 А 6. Вентилятор системы охлаждения *1 — 20 А или 30 А или 40 А 7. Центральный замок — 20 А 8. Омыватели стекол — 10 А 9. Подогрев заднего стекла и зеркал — 30 А 10. Разъем для диагностики — 7,5 А 11. Инструменты — 7,5 А 12. Мобильный телефон / радиоприемник / система Twin Audio / многофункциональній дисплей — 7,5 А 13. Ближний свет — 5 А 14. Очистители стекол — 30 А 15. Очистители стекол — 30 А 16. Звуковой сигнал, ABS, тормозные фонари, кондиционер — 5 А 17. Кондиционер — 20 А 18. Стартер — 25 А 19 — 20 Сигнал — 15А 21. Электронное оборудование двигателя — 20 А 22. Электронное оборудование двигателя — 7,5 А 23. Система адаптивного света фар (AFL), регулировка угла наклона фар — 5 А 24. Топливный насос — 15 А 25. Электронное оборудование коробки передач — 15 А 26. Электронное оборудование двигателя — 10 А 27.

Подогрев, кондиционер, сенсор состояния воздуха — 7,5 А 28. Электронное оборудование коробки передач — 5 А 29. Усилитель рулевого управления — 5 А 30. Электронное оборудование двигателя — 10 А 31. дворник заднего стекла — 15 А 32. Задние тормозные фонари — 5 А 33. Система адаптивного света фар (AFL), регулировка наклона фар, реле зажигания, система контроля замков двери — 5 А 34. Блок управления модуля рулевой колонки — 7,5 Ампер 35. Информационно-развлекательная система — 20 Ампер 36. Прикуриватель — 15 А *1 — Номинальная сила тока зависит от установленного оборудования и мощности двигателя.

Второй тип комплектации

Схема — блок предохранителей опель астра h (opel astra h) — комплектация 2

1. ABS — 20 А 2. ABS — 30 А 3. Система обогрева и вентиляции салона — климат-контроль — 30 А 4. Система обогрева и вентиляции салона — климат-контроль (HVAC) — 30 А 5. Вентилятор системы охлаждения *1 — 30 А или 40 А 6. Вентилятор системы охлаждения *1 — 20 А или 30 А или 40 А 7. Омыватели стекол — 10 А 8. Сигнал — 15 А 9. Омыватель фар — 25 А 10. — 11. — 12. — 13. Противотуманные фары — 15 А 14. Очистители стекол — 30 А 15. Очистители стекол — 30 А 16. Звуковой сигнал, ABS, тормозные фонари, кондиционер — 5 А 17. — 18. Стартер — 25 А 19. Электроника трансмиссии — 30 А 20. Система кондиционирования — 10А 21. Электронное оборудование двигателя — 20 А 22. Электронное оборудование двигателя — 7,5 А 23. Система адаптивного света фар (AFL), регулировка угла наклона фар — 10 А 24. Топливный насос — 15 А 25. Электронное оборудование коробки передач — 15 А 26. Электронное оборудование двигателя — 10 А 27. Усилитель рулевого управления — 5 А 28. Электронное оборудование коробки передач — 5 А 29. Электронное оборудование коробки передач — 7,5 А 30. Электронное оборудование двигателя — 10 А 31. Система адаптивного света фар (AFL), регулировка наклона фар — 10 А 32. Тормозная Система, система кондиционирования, система управления сцеплением — — 5А 33. Система адаптивного света фар (AFL), регулировка наклона фар, выключатель фар — 5 А 34. Система контроля рулевой колонки — 7,5 А 35. Информационно-развлекательная система — 20 Ампер

36. Мобильный телефон / радиоприемник / система Twin Audio / многофункциональный дисплей — 7,5 А

Схема расположение реле на блоке предохранителей и реле опель астра h под капотом

N9 Рабочий контур Обозначение реле 1 Вентилятор системы охлаждения К11 Х125 2 Вентилятор системы охлаждения К12 Х125 3 Насос омывателей фар К7 Х125 4 Противотуманные фары К16 Х125 5 Передние очистители (медленно/быстро) К5 Х125 6 Передние очистители (включение/выключение) К6_Х125 7 Вентиляция салона К15 Х125 8 Подогрев топливного фильтра (дизельные модели) К14_Х125 9 Стартер К1 Х125 10 Вентилятор системы охлаждения К13 Х125 11 Компрессор К/В К8 Х125 12 ЕСМ К2 Х125 13 Топливный насос К10 Х125 14 Клемма 15 КЗ Х125

Схема расположение реле на блоке предохранителей и реле опель астра h в багажном отделении

N9 Рабочий контур Обозначение реле 1 Обогрев заднего стекла КЗ Х131 2 Клемма 15 К1 Х131 3 Клемма 15а К2 Х131 Блок предохранителей в салоне скрывается в багажнике с левой стороны.

В хетчбеках добраться до блока можно открыв крышку обшивки, повернув два круглых фиксатора и опустив крышку.

Крышка блока предохранителей в обшивке багажника опель астра h типа хэтчбек

В седанах вы можете найти маленькую крышку с двумя ручками. Потяните за две ручки, отключите зажимы и подымите крышку вверх.

Крышка блока предохранителей в обшивке багажника опель астра h типа седан

В зависимости от комплектации панель предохранителей может иметь разный вид. В полной комплектации количество предохранителей и реле значительно больше и схема предохранителей сложнее.

Простой маленький блок предохранителей в базовой комплектации.

Простой блок предохранителей в багажном отделении опель астра h

1. Противотуманные фары — 15 А 2. — 3. Розетка в багажно отделении — 15 А 4. Лампы заднего хода — 7,5 А 5. Задние стеклоподъемники — 30 А 6. Система кондиционирования — 10 А 7. Передние стеклоподъемники — 30 А 8. Подогрев зеркал — 7,5 А

Сложный, большой блок предохранителей в полной комлпектации

Схема большого блока предохранителей в багажном отделении опель астра h полной комплектации

Передние стеклоподъемники — 25 А 2. —- 3. Инструменты — 7,5 А 4. Обогрев салона, система кондиционирования, климат контроль — 5 А 5. Подушки безопасности — 7,5 А 6. — 7. — 8. — 9. — 10. — 11. Подогрев заднего стекла — 25 А 12. Дворник заднего стекла — 15 А 13. Парктроник — 5 А 14. Обогрев салона, система кондиционирования — 7,5 А 15. — 16. Система обнаружения человека на автомобильном кресле, система Open&Start — 5 А 17. Датчик дождя, сенсор качества воздуха, датчики давления воздуха в колесах автомобиля, внутреннее зеркальце — 5 А 18. Инструменты, выключатели — 5 А 19. — 20. CDC — 10 А 21. Подогрев зеркал — 7,5 А 22. Люк на крыше — 20 А 23. Задние стеклоподъемники — 25 А 24. Разъем для диагностики — 7,5 А 25. — 26. Электропривод складывания зеркал при стоянке — 7,5 Ампер 27. Ультразвуковой датчик, сигнализация — 5 Ампер 28. — 29. Разъем прикуривателя в фронтальной панели — 15 А 30. Разъем прикуривателя сзади — 15 А 31. — 32. — 33. Система Open&Start — 15 А 34.

Складывающаяся крыша — 25 А 35. Задний разъем — 15 А 36. Электрооборудования для буксировки — 20 А 37. — 38. Система центральный замок — 25 А 39. Подогрев сидений (левый) — 15 А 40. Подогрев сидений (правый) — 15 А 41. — 42. — 43. — 44. —

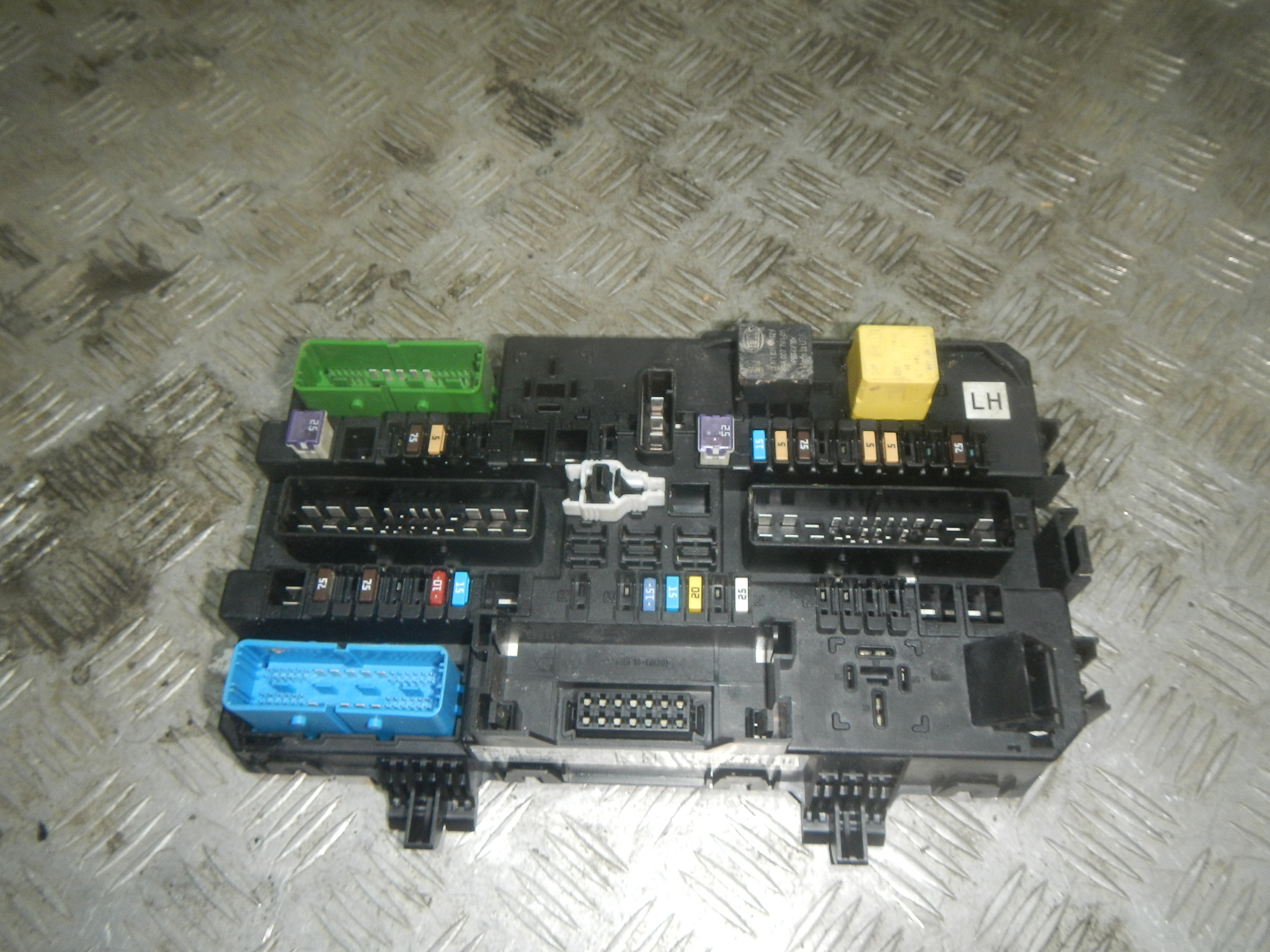

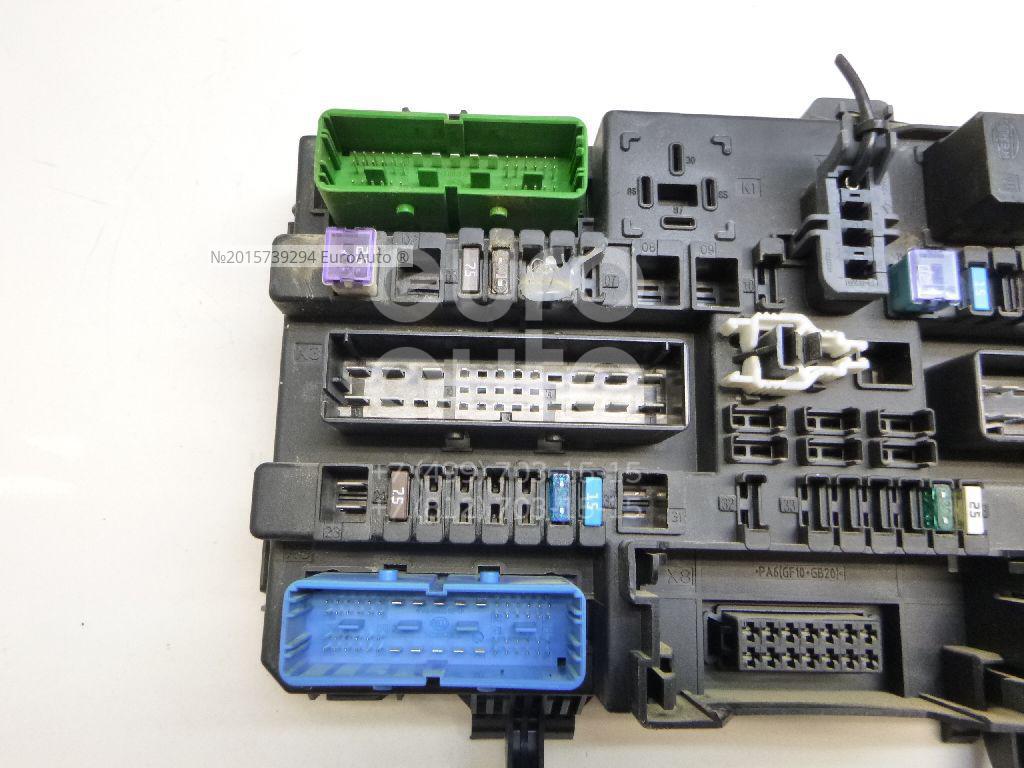

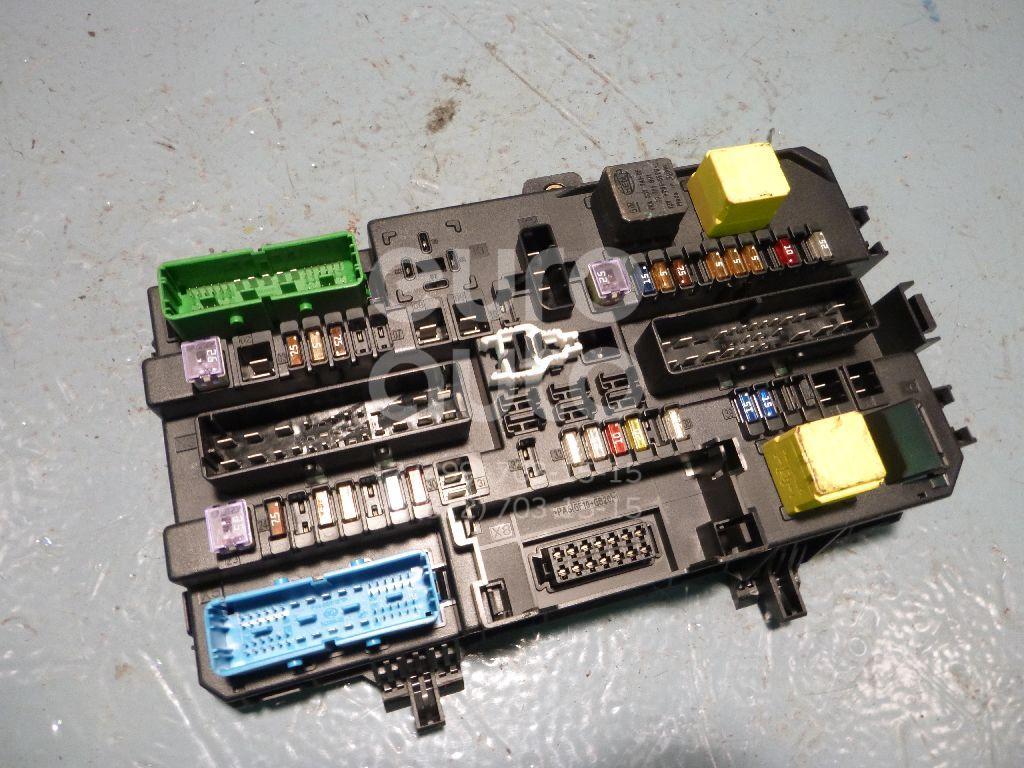

Блок предохранителей и реле в багажнике опель астра h

Блоки предохранителей в опель астра J (opel astra J).

В новом опеле астра J установлено три блока предохранителей.

— Блок предохранителей в подкапотном пространстве — Блок предохранителей позади вещевого ящика на приборной панели или за крышкой в перчаточном ящике. — Блок в багажном отделении автомобиля

Главный блок предохранителей расположен в передней левой части подкапотного пространства.

Крышка основного блока предохранителей опель астра J в подкапотном пространстве

На крышке имеются две защедки сверху и снизу, нажмите на них и подымите крышку вверх. Принеобходимости потянув крышку вверх вы можете снять крышку.

Схема — Главный блок предохранителей в подкапотном пространстве в опель астра J

1 Блок управления двигателем 2 Датчик концентрации кислорода 3 Впрыск топлива, система зажигания 4 Впрыск топлива, система зажигания 5 – 6 Подогрев зеркал 7 Регулятор вентилятора 8 Лямбда-датчик, двигателя 9 Датчик заднего стекла 10 Датчик аккумуляторной батареи 11 Рычаг открывания багажника 12 Модуль адаптивного переднего освещения 13 – 14 Очиститель заднего стекла 15 Блок управления двигателем 16 Стартер 17 Блок управления коробкой передач 18 Обогрев заднего стекла 19 Передние электрические стеклоподъемники 20 Задние электрические стеклоподъемники 21 ABS 22 Левая фара дальнего света (галогенная) 23 Омыватель фар 24 Правая фара ближнего света (ксеноновая) 25 Левая фара ближнего света (ксеноновая) 26 Противотуманная фара 27 Подогрев дизельного топлива 28 – 29 Электрический стояночный тормоз 30 ABS 31 – 32 Подушка безопасности 33 Система адаптивных фар 34 – 35 Электрические стеклоподъемники 36 – 37 Электромагнит вентиляции адсорбера 38 Вакуумный насос 39 Блок управления системы топливоподачи 40 Система омывателя ветрового стекла, омывателя заднего стекла 41 Правая фара дальнего света (галогенная) 42 Вентилятор радиатора 43 Очиститель ветрового стекла 44 – 45 Вентилятор радиатора 46 – 47 Звуковой сигнал 48 Вентилятор радиатора 49 Топливный насос 50 Регулировка уровня света фар 51 Воздушная заслонка 52 Вспомогательный отопитель дизельного двигателя 53 Модуль управления коробкой передач, модуль управления двигателем 54 Контроль электропроводки Блок предохранителя в приборной панели может находится в разных местах в зависимости от комплектации.

На автомобилях с левосторонним управлением коробка предохранителей расположена позади вещевого ящика на приборной панели.

Открытая крышка вещевого ящика опель астра J — доступ к внутренеему блоку предохранителей

Что бы добраться до блока необходимо открыть отсек, нажать влево на внутренний бокс, и полностью отпереть его опустив вниз. Далее крышку отсека можно снять. На авто с правосторонним рулевым управлением блок предохранителей спрятан за крышкой в перчаточном ящике.

Открытая крышка блока предохранителей в вещевом ящике опель астра J

Для того что бы добарться до него необходимо открыть передний вещевой ящик и найти там маленьку крышку слева сверху. После чего вы можете открыть ее воспользовавшись выперающей ручкой — за крышкой находится сам блок предохранителей.

Схема внутреннего блока предохранителей в вещевом ящике опель астра J

1 Дисплеи 2 Наружное освещение 3 Наружное освещение 4 Radio 5 Информационно-развлекательная система 6 Розетка электропитания спереди 7 Розетка электропитания на заднем сиденье 8 Левая фара ближнего света 9 Правая фара ближнего света 10 Дверные замки 11 Вентилятор системы отопления и кондиционирования 12 – 13 – 14 Диагностический разъем 15 Подушка безопасности 16 – 17 Кондиционер 18 – 19 Стоп-сигналы, фонари заднего хода, плафоны освещения салона 20 – 21 Приборы 22 Выключатель зажигания 23 Блок управления кузовным оборудованием 24 Блок управления кузовным оборудованием 25 – 26 – Блок предохранителей в багажно отделении находится

под крышкой обшивки на левой стенке багажного отделения.

Крышка блока предохранителей в багажном отделении опель астра J

Вы можете снять крышку повернув винтовой элемент крепления и потянув крышку на себя.

Схема блока предохранителей в багажном отделении опель астра J

1 Модуль прицепа 2 Гнездо прицепа 3 Система помощи при парковке 4 — 5 — 6 — 7 — 8 Противоугонная сигнализация 9 — 10 — 11 Модуль прицепа, розетка прицепа 12 — 13 Гнездо прицепа 14 — 15 — 16 — 17 — 18 — 19 Подогреватель рулевого колеса 20 Вентиляционный люк крыши 21 Обогрев сидений 22 — 23 — 24 — 25 — 26 — 27 — 28 — 29 — 30 — 31 Усилитель, суб-НЧ громкоговоритель

32 Активная система демпфирования, система предупреждения о выезде из полосы движения

Если в данной статье вы нашли полезную для себя информацию или наоборот видите ошибки или не достоверно указанные данные — ПОЖАЛУЙСТА НАПИШИТЕ НАМ В КОММЕНТАХ.

Схема предохранителей опель астра h » Драйв

БАГАЖНЫЙ БЛОК

2 — не используется.
3 (7,5 А) — приборная панель. Если не работают приборы или подсветка панели, проверьте также предохранитель 18. Может быть дело в плате самой панели или разъёме подключения проводки с обратной её стороны.
4 (5 А) — система кондиционирования. Если не работает кондицинер, проверьте также предохранитель 14 в этом блоке и предохранители 4, 20, 32 в моторном отсеке, а также реле К8_Х125 под капотом. Могут быть установлены неверные настройки в меню автомобиля. Попробуйте убрать экономичный режим ECO, изменить настройки климат-контроля и кондиционера. При отрицательных температурах кондиционер не включится из-за малого давления газа в системе, поэтому зимой его лучше включать в тёплых боксах (для смазки уплотнителей). Проверьте давление, при необходимости заправьте и проверьте систему на отсутствие утечек. Проверьте работу муфты и компрессора, исправность кнопки A/C. Точную причину поможет определить диагностика в сервисе с помощью прибора, подключаемого к диагностическому разъёму.
5 (7,5 А) — подушки безопасности.
6,7,8,9,10 — не используются.
11 (25 А) — обогрев заднего стекла. Если перестало отпотевать заднее стекло или обогрев включается только на несколько секунд, проверьте также предохранитель 18 в этом блоке и реле К3_Х131 в блоке под капотом.
12 (15 А) — очиститель заднего стекла. Если задний «дворник» не работает, проверьте кроме этого, пред. 15 в моторном отсеке. Распространённая проблема — попадание влаги в механизм мотора и заднего стеклоочистителя. Из-за образования ржавчины некоторые детали могут заклинить. Чтобы снять механизм с мотором, нужно снять обшивку двери багажника, а затем и сам механизм. После снятия проверьте состояние вала, выбив втулку, которая на него надета. Если вал засорён, заржавел или не крутится, выбейте его, почистите и установите обратно.
13 (5 А) — система помощи при парковке.
14 (7,5 А) — система кондиционирования. См. пред. 4.
15 — не используется.
16 (5 А) — система обнаружения пассажира на переднем сиденье, система Open&Start.
17 (5 А) — датчик давления в шинах, датчик дождя, датчик качества воздуха, автозатемнение зеркала заднего вида.
18 (5 А) — приборы и переключатели на панели. См. пред. 3.
19 — не используется.
20 (10 А) — управление амортизаторами (система CDC).
21 (7,5 А) — обогрев боковых зеракал. Включается обычно при нажатии на кнопку обогрева заднего стекла. Если перестал работать обогрев бокового зеркала, проверьте проводку между кузовом и дверью, а также в самом зеркале. Для этого снимите накладку или всё зеркало и проверьте контакты в разъёме внутри него. Часто нижние контакты обгорают или окисляются. Если обогрев зеркал не работает совместно с обогревом заднего стекла, проверьте также предохранитель 11. Фотография проводки и механизма внутри зеркала при снятой накладке:
Проводка и разъёмы внутри зеркала заднего вида в Opel Astra H

Реле в багажнике

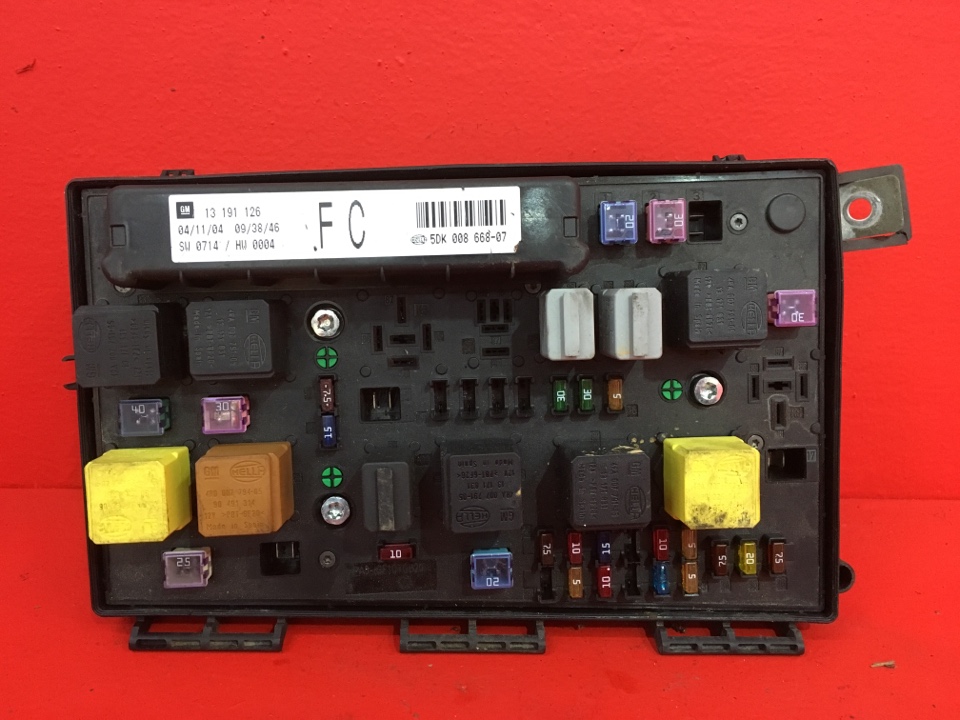

Предохранители в блоке под капотом

Реле в блоке под капотом

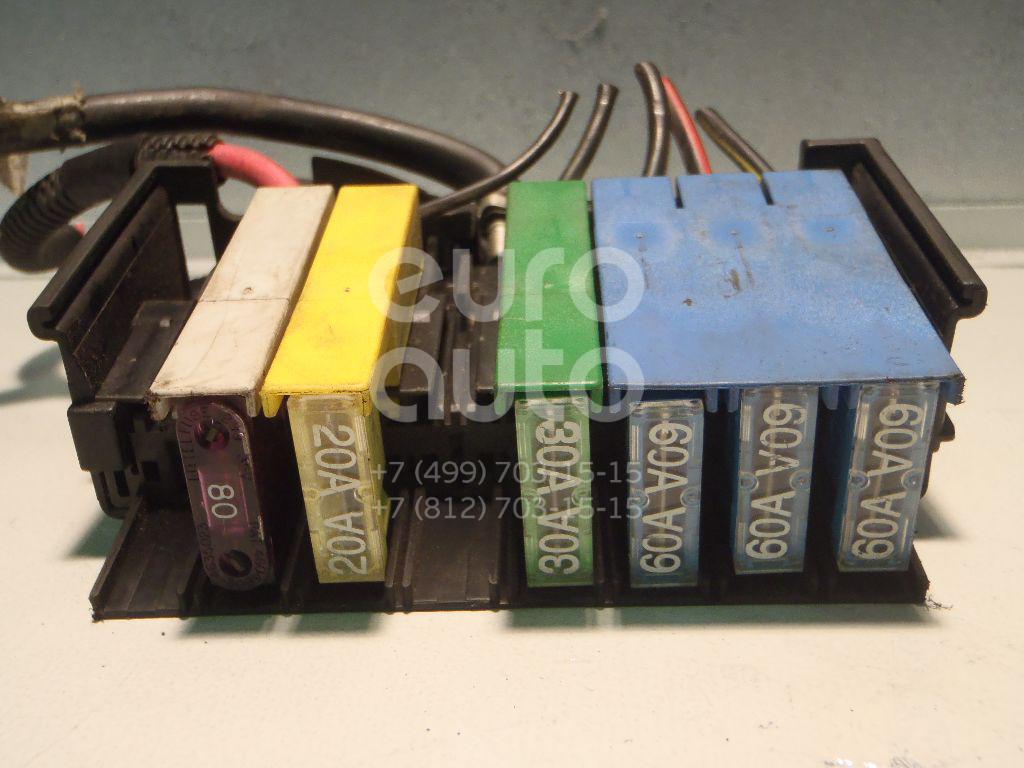

Силовые предохранители в моторном отсеке Opel Astra H

Цветовая идентификация предохранителей по номинальной силе тока
Цвет предохранителя / Сила тока
Фиолетовый ЗА
Бежевый 5А
Коричневый 7,5 А
Красный 10 А
Синий 15 А
Желтый 20 А
Прозрачный 25 А
Зеленый 30 А
Синий 20 А
Прозрачный 25 А
Розовый 30 А
Зеленый 40 А

Размещение предохранителей в подкапотном монтажном блоке

Подкапотный монтажный блок
№ / Защищаемый контур / Номинальная сила тока
1 ABS 20 А
2 ABS 30 А
3 Система обогрева, вентиляции салона, климат-контроль (HVAC) 30 А
4 Система обогрева, вентиляции и кондиционирования (HVAC) 30 А
5 Вентилятор системы охлаждения 1» 30 А / 40 А
6 Вентилятор системы охлаждения 2″ 20 А / 30 А / 40 А
7 Омыватели стекол 10 А
8 Звуковой сигнал 15 А
9 Омыватели фар 25 А
10 — •
11
12 Циркуляционный насос 5 А
13 Противотуманные фары 15А
14 Очистители стекол 30 А
15 Очистители стекол 30 А
16 Модуль управления двигателем/система Open&Starl/cTon-CMrHan ABS 5А
17 Подогрев топливного фильтра (дизельные модели) 25 А
18 Стартер 25 А
19 Электронное оборудование коробки передач 30 А
20 Кондиционер 10 А
21 Электронное оборудование двигателя 20А
22 Электронное оборудование двигателя 7,5 А
23 Система адаптивного света фар (AFL), регулирование угла наклона фар 10А
24 Топливный насос 15А
25 Электронное оборудование коробки передач 15А
26 Электронное оборудование двигателя 10 А
27 Усилитель рулевого управления 5А
28 Электронное оборудование коробки передач 5А
29 Электронное оборудование коробки передач 7,5 А
30 Электронное оборудование двигателя 10 А
31 Система адаптивного света фар (AFL). регулирование угла наклона фар 10 А
32 Тормозная система, кондиционер 5А
33 Система адаптивного света фар (AFL). регулирование угла наклона фар 5А
34 Блок управления модуля рулевой колонки 7.5 А
3S Информационно-развлекательная система ’20 А
36 Мобильный телефон/радиоприемник/система Twin Audio/многофункциональный дисплей 7.5 А

Размещение предохранителей в салонном монтажном блоке

№ / Защищаемый контур / Номинальная сила тока
1 Электропривод управления передними стеклоподъемниками 25 А
2 — —
3 Приборы 7,5 А
4 Обогрев/кондиционер/климат-контроль (HVAC) 5А
5 Подушка безопасности 7,5 А
6 — —
7 — —
8 — —
9 —
10 — —
11 Обогрев заднего стекла 25 А
12 Очиститель заднего стекла 15 А
13 Система помощи при парковке 5А
14 Обогрев/кондиционер 7,5
15 —
16 Система опознавания занятости сиденья/система Open&Start 5А
17 Датчик дождя/датчик качества воздуха/система контроля давления в шинах/внутреннее зеркало заднего вида 5А
18 Приборы/переключатели 5А
19 — —
20 CDC 10 А
21 Обогрев наружных зеркал’» 7,5 А
22 Верхний люк 25 А
23 Электронное управление задними стеклоподъемниками 7,5 А
24 Диагностический разьем 7,5 А
25 —
26 Электропривод складывания эс_ркпл 7,5 А
27 Ультразвуковой датчик, устройство противоугонной сигнализации 5А
28 —
29 Прикуриватель, передняя розетка 15А
30 Задняя розетка 10 А
31 .
32 Система Open&Start 25 А
33 .
34 Верхний люк 25 А
35 Розетка отбора мощности (задняя) 10 А
36 Тягово-сцепное устройство 20 А
37 Освещение салона 5А
38 Центральное запорное устройство, клемма 30 А
39 Обогрев левого сидения 15А
40 Приборы, переключатели 15А
41 — •
42 —
43 —
44 —

Подкапотный монтажный блок
№ / Рабочий контур / Обозначение реле
1 Вентилятор системы охлаждения К11 Х125
2 Вентилятор системы охлаждения К12 Х125
3 Насос омывателей фар К7 Х125
4 Противотуманные фары К16 Х125
5 Передние очистители (медленно/быстро) К5 Х125
6 Передние очистители (включение/выключение) К6_Х125
7 Вентиляция салона К15 Х125
8 Подогрев топливного фильтра (дизельные модели) К14_Х125
9 Стартер К1 Х125
10 Вентилятор системы охлаждения К13 Х125
11 Компрессор К/В К8 Х125
12 ЕСМ К2 Х125
13 Топливный насос К10 Х125
14 Клемма 15 КЗ Х125

Салонный монтажный блок
№ Рабочий контур Обозначение реле
1 Обогрев заднего стекла КЗ Х131
2 Клемма 15 К1 Х131
3 Клемма 15а К2 Х131

Подробная расшифровка с фото, электрической схемы блоков предохранителей и реле у автомобилей марки Опель.

Размещение предохранителей в подкапотном монтажном блоке

Размещение предохранителей в салонном монтажном блоке

Обозначения предохранителей и реле монтажного блока, установленного в моторном отсеке справа по направлению движения, приведены на рис. 10.2.
В табл. 10.2 указано назначение этих предохранителей, плавких вставок и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.

2…. и откиньте вниз крышку.

4….и снимите его крышку.

В специальных гнездах корпуса монтажного блока, расположенного в багажнике, закреплены запасные предохранители Б и пинцет А для извлечения предохранителей из монтажных блоков.
5. Прежде чем заменить перегоревший предохранитель или плавкую вставку, выясните причину перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.1 и 10.2 цепи, которые защищает данный предохранитель или плавкая вставка.

6. Снимите пинцет с основания монтажного блока, расположенного в багажнике.

7. Захватите пинцетом предохранитель…

8…. и извлеките его из контактного разъема.

9. Установите в контактный разъем предохранитель того же номинала, что и снятый.

10. При необходимости замены извлеките реле из монтажного блока, покачивая его из стороны в сторону…

11….и установите новое реле.

12. Плавкие вставки заменяйте аналогично замене реле.

Рис. 10.1. Обозначения предохранителей, плавких вставок и реле, установленных в монтажном блоке багажника.

2…. и откиньте вниз крышку.

4….и снимите его крышку.

6. Снимите пинцет с основания монтажного блока, расположенного в багажнике.

7. Захватите пинцетом предохранитель…

8…. и извлеките его из контактного разъема.

9. Установите в контактный разъем предохранитель того же номинала, что и снятый.

10. При необходимости замены извлеките реле из монтажного блока, покачивая его из стороны в сторону…

11….и установите новое реле.

12. Плавкие вставки заменяйте аналогично замене реле.

Рис. 10.1. Обозначения предохранителей, плавких вставок и реле, установленных в монтажном блоке багажника.

Рассмотрим, где находятся предохранители Опель Астра Н, как к ним добраться и вскрыть блоки, как определить неисправность, а также какие детали выбрать для замены и как замениить.

Зачем нужны предохранители Опель Астра H

Предохранители Опель Астра H нужны чтобы размыкать электрическую цепь, которая подверглась перегрузке. Проще говоря, если сила тока в цепи увеличилась, то предохранитель перегорает, соответственно цепь размыкается. Это нужно, чтобы предотвратить короткое замыкание, которое может привести к поломке всей электроники в машине, и даже к пожару. А блок создан для удобства автовладельца. Ведь если бы предохранители были разбросаны по всей схеме, то было бы весьма трудно их заменять. Благодаря тому, что все они собраны в одном месте, не приходится искать по всей машине, где находится нужный.

Где находится блок в Opel Astra H

Перед началом работ с любой электрикой в Opel Astra, включая предохранители, лучше вытащить ключ из замка зажигания. Иначе можно получить удар током, либо случайно устроить короткое замыкание. Opel Astra имеет 2 блока предохранителей – один в багажном отделении, другой под капотом.

Обязательно посмотрите:

В базовой комплектации Опель Астра оборудуется одним блоком в подкапотном пространстве, а вторым, поменьше, в багажном отсеке. Полная комплектация имеет 2 полноценных элемента, в тех же местах. Это связано тем, что электронная схема отличается, из-за разных электронных составляющих.

Как получить доступ к предохранителям

Блок под капотом:

Вставляем плоскую отвертку в щель между крышкой и защелкой
Слегка отгибаем, и поднимаем крышку.
То же самое с другим замком.

В некоторых комплектациях Opel Astra блок разделен на две части. Снять крышку в таком случае получится, нажимая одновременно на зажимы, держащие крышку.

У Opel Astra хэтчбэк и универсал блок находится слева в багажнике. Доступ к нему можно получить, открыв отверстие в обшивке, провернув фиксаторы.
В седане аналогичная система, но размер крышки меньше.
Размер блока зависит от комплектации Opel Astra.

Как определить неисправность

Опель Астра H может похвастать достаточно большим количеством электроприборов. Поэтому в случае отказа работы одного или нескольких из них, первым делом надо проверить предохранители. Определить неисправный не составит труда, в центре он будет почерневшим, возможно слегка оплавленным, и металлический контакт в середине будет разорван. Для замены не нужны специальные предохранители именно для Opel Astra, эта деталь универсальна, и стоит недорого. Главное, не ошибиться с силой тока. На самой детали будет написано количество ампер. Помимо этого поможет схема в руководстве по эксплуатации Опель Астра H и цветовая идентификация:

деталь фиолетового цвета выдерживает 3А,
бежевого – 5А;
коричневого – 7.5А;
красного – 10А;
синего – 15А;
желтого – 20А;
прозрачного – 25А;
зеленого – 30А;
розового – 40А.

Перегорают предохранители чаще всего из-за неправильной эксплуатации автомобиля. Например, при замерзании жидкости омывателя стекла или фар, водитель начинает неоднократно нажимать на подрулевой лепесток управления омывателем. Жидкость не прокачивается, электричество в цепи растет, соответственно деталь перегорает. Такой же результат ждет прикуриватель, если вставить в него сразу несколько электрических приборов, либо один слишком мощный. Также часто страдает предохранитель фар ближнего света, потому что используют неподходящую лампу.

Opel Astra H представляет собой популярную модель бюджетных седанов, которые выпускал немецкий концерн в период 2004-2009 годов. Данный автомобиль приобрел большую популярность практически по всем регионам РФ благодаря качественной сборки кузова и относительно надежного силового агрегата.

Тем не менее для надлежащей работы автомобиля требуется своевременно обслуживать технику, в частности следить за состоянием проводки и правильно менять предохранители.

Где расположены предохранители у Opel Astra H: коротко о главном

Как у большинства немецких автомобилей у Opel Astra H предохранители разбросаны по нескольким блокам: за двигатель и технические системы Астры отвечает блок в под капотном пространстве машины, за дополнительные опции из комплектации – ячейка блока из багажного отделения. При этом каждый функциональный элемент в системе оригинальной проводки маркируется по цветам:

Синий – предохранители синего цвета отвечают за работоспособность системы антиблокировки колес при торможении, а также подачи звукового сигнала или противотуманного освещения. В некоторых комплектациях также с помощью синего предохранителя защищают маловажные детали двигателя – различные индикаторы или датчики контроля;
Красный – в подкапотном пространстве элементы отвечает за электрооборудование двигателя и компрессов системы кондиционирования воздуха. Красный предохранитель в салонном реле Opel Astra H используется для защиты от замыкания электрокорректировки фар и системы адаптивного головного освещения;
Розовый – элементы розового цвета отвечают только за электропакет в автомобиле. В зависимости от комплектации розовым предохранителем может защищаться стеклоподъемники, люк или сдвижная крыша, салонные высокочастотные динамики или индикаторы аварийного света;
Белый – элемент предназначен для защиты от скачков напряжения дверных замков и модулей обогрева зеркал заднего вида или лобового стекла. Иногда через данный узел подключают дополнительный охранный комплекс или датчик наклона кузова автомобиля для сигнализации;
Зеленый – предохранитель отвечает за работу стеклоочистителей и стеклоомывателей;
Фиолетовый – предохранитель предназначен для защиты технической части двигателя автомобиля, в частности отвечает за обогрев топливного насоса, электростартер силового агрегата или блок управления мотором;
Коричневый – предназначение в зависимости от расположения: в салонном реле предохранитель отвечает за радио и информационный дисплей, в подкапотном реле – за блок электрооборудования коробки передач и блок электроусилителя руля;
Желтый – элементы, которые используются для защиты от перегрузок мультимедийных и информационных систем. В оригинальной комплектации Opel Astra H через желтые предохранители подключены система навигации и мультифункциональный дисплей в случае их наличия в комплектации. В случае подключения парктроника или камер кругового обзора оборудования также рекомендуется подключать через магистраль с желтым предохранителем;
Черный – данный цвет имеют универсальные предохранители, который по стоку устанавливаются на резервные места в блоке. С помощью элементов черного цвета можно разгрузить систему электроснабжения транспортного средства или подключить дополнительное оборудование.

Важно знать! Если в магистральной проводки или среди предохранителей транспортного средства встречаются цвета иного цвета, то в машине производится кустарный ремонт с применением не оригинальных запчастей – при помощи аналогов или реплик. Заводская проводка является в автомобиле неким гарантом качества, на который можно также опираться при подборе Opel Astra H на вторичном рынке.

Замена предохранителей Opel Astra H: пошаговая инструкция для начинающих

Замена неисправных предохранителей на Opel Astra H, независимо от года выпуска транспортного средства или его комплектации, осуществляется в интуитивно понятном сценарии и не требует особых навыков или инструментов. Для устранения поврежденных элементов необходимо:

Отключить аккумуляторную батарею, желательно оба контакта с клеммами;
Далее в подкапотном пространстве по правую часть двигателя находим блок технических предохранителей и с помощью отвертки или другого плоского предмета отжимаем пластиковые пистоны. После открытия блока с помощью пинцета или специализированного съемника демонтируем неисправный предохранитель и вставляем новый элемент до появления характерного щелчка;
Если в подкапотном блоке не было обнаружено неисправных элементов, переходим в багажное отделение. Дополнительный блок предохранителей и реле находятся по левую сторону у стойки под кофром. Выполняем демонтаж и замену элементов аналогично вышеописанному способу;
При завершении замены подключаем аккумулятор к сети автомобиля, подаем зажигание и тестируем систему. При правильной замене все функции в автомобиле будут исправны.

Обратите внимание! Существует вероятность выхода из строя свежезамененного предохранителя при первом запуске двигателя – в этом случае просто необходимо повторить процедуру и установить новый элемент. Если же один и тот же предохранитель несколько раз перегорает, автомобиль придется отдать на СТО для диагностики электрики – вполне возможны перепады напряжения из-за неправильной работы генератора или «закорачивания» контактов.

Строго не допускается устанавливать предохранители большей пропускной мощности, чем у оригинальных элементов. В таком случае короткое замыкание и дорогостоящий ремонт оборудования является лишь делом времени.

Помните, при регулярном перегорании предохранителей автомобиль требуется в срочном порядке отремонтировать – в противном случае можно получить резкое снижение эксплуатационного ресурса мотора или других систем.

Большая часть цепей питания для электрооборудования в автомобиле Opel Astra закрыты плавкими предохранителями. В этой статье мы подробно опишем блок предохранителей Опель Астра Н (схема), его местонахождение, а также процесс замены элемента.

Что это такое и зачем нужны

Предохранитель – это устройство, производящее защиту потребителей электричества и электрических цепей от короткого замыкания и перегрузок системы. Он вмещает в себя изоляционный корпус, плавкие вставки, а также специальный вывод, который соединяет плавкие вставки и электрическую цепь. Дабы избежать перегрева, в некоторые детали также входит кварцевый песок.

Блок предохранителей нужен для того, чтобы при резком повышении уровня тока, защитить систему и предотвратить пожар. Происходит это за счёт того, что они сгорают первым. В основном, такой элемент является одноразовым.

Расположение и схема

Наиболее популярное месторасположение предохранителей – это салон или под капотом (они находятся возле омывателя). Для каждой машины своя схема расположения, в зависимости от местонахождения (вблизи прикуривателя или омывателя). Схема необходима для того, чтобы лучше понимать происходящие процессы, а также принцип работы. В некоторых видах авто (например, грузовиках) может быть более, чем один блок предохранителей, а даже 4 или 5. Также они могут быть разбросаны по автомобилю, но такое случается редко.

Блок предохранителей в моторном отсеке

В автомобиле Opel Astra блок не один, а два. Их месторасположение в моторном отсеке и салоне (недалеко от прикуривателя). Схема работающих процессов в Opel Astra и элементов, находящихся под защитой предохранителей, находится чуть ниже.

Процесс снятия и замены

Блок, описываемый в этой статье, имеет свойства сгорать, либо же отдельные части требуют замены. Как определить, что нужно удалить, а что поставить новое?

Автолюбители зачастую используют такой простой метод, как просто вытащить объект, просмотреть его на свету и если никаких существенных повреждений нет, поставить его на место. Ни в коем случае нельзя проверять детали таким методом, как в автомобиле Opel Astra H, так и во всех остальных! Данный способ является очень ненадёжным и сомнительным! Ведь такие процессы, как перегорелая перемычка или окислившаяся деталь невозможно выявить на глаз.

Блок предохранителей в салоне

Существует метод, которым нужно проверять целостность детали в авто Opel Astra. Ничего не нужно вынимать. Включите цепи, которые не работают (это могут быть и печка, и свет, либо же магнитофон или габариты). Далее проверяйте пробником напряжение, сначала на одном конце, потом на другом. Допустим, на одном конце (выводе) напряжение есть, а на другом нет. В таком случае запчасть испорчена. Данная проверка в автомобиле осуществляется очень быстро – в течение одной минуты.

Заменить сгоревшую деталь нужно на такую же по номиналу. Номинал увеличивается только тогда, когда вы добавляете еще что-то на цепь, которая сгорела. Как же правильно установить новую деталь в блок? Устанавливаются они по аналогии со старыми. Единственное, что новые запчасти желательно проверить перед тем, как заменить. Есть способ, подходящий для любых систем, неважно расположены они в моторном отсеке или возле прикуривателя. Благодаря ему вы быстро проверите элемент на качество, чтобы ваш автомобиль Opel Astra H не пострадал.

Итак, к концам новой детали примотайте провода и один к плюсу, другой к минусу.

Задний блок предохранителей

Таким образом, произойдёт короткое замыкание. Если деталь полностью перегорела, то партия действительно качественная и можно продолжить установку. А если элемент начал плавиться, то эту партию нежелательно устанавливать. В ситуациях перенапряжения внутри машины, они также будут плавиться, и это сулит тем, что вместе с ними будет плавиться электропроводка, что приведёт к серьёзным последствиям. Так что внимательно выбирайте предохранители, своевременно делайте проверку и берегите свой автомобиль Opel Astra H.

Видео «Замена предохранителя»

Мы предлагаем вашему вниманию видео, где показано как произвести самому замену предохранителя моторчика омывателя в машине Opel Astra.

Блок предохранителей опель астра (opel astra h/j). Схема расположения реле и предохранителей.

Предохранители Opel Astra H

Снять крышку в таком случае получится, нажимая одновременно на зажимы, держащие крышку. В багажнике: У Opel Astra хэтчбэк и универсал блок находится слева в багажнике.

Доступ к нему можно получить, открыв отверстие в обшивке, провернув фиксаторы. В седане аналогичная система, но размер крышки меньше. Размер блока зависит от комплектации Opel Astra.

Читайте также: Вам поможет компьютер: Поэтому в случае отказа работы одного или нескольких из них, первым делом надо проверить предохранители. При правильной замене все функции в автомобиле будут исправны.

Обратите внимание! Существует вероятность выхода из строя свежезамененного предохранителя при первом запуске двигателя — в этом случае просто необходимо повторить процедуру и установить новый элемент.

Помните, при регулярном перегорании предохранителей автомобиль требуется в срочном порядке отремонтировать — в противном случае можно получить резкое снижение эксплуатационного ресурса мотора или других систем.

Устал платить за штрафы? Выход есть!

Забудьте о штрафах с камер! Подробнее по ссылке.

Абсолютно легально статья Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле.

Предохранители и реле установлены в монтажных блоках, которые находятся в багажнике автомобиля под облицовкой боковины с левой стороны и в моторном отсеке рядом с аккумуляторной батареей.

Обозначения предохранителей и реле монтажного блока, установленного в багажнике под облицовкой левой боковины, приведены на рис. В табл.

Обозначения предохранителей и реле монтажного блока, установленного в моторном отсеке справа по направлению движения, приведены на рис. Для получения доступа к монтажному блоку, расположенному в моторном отсеке, отожмите отверткой два фиксатора… 4…. В специальных гнездах корпуса монтажного блока, расположенного в багажнике, закреплены запасные предохранители Б и пинцет А для извлечения предохранителей из монтажных блоков.

Предохранители Опель Астра н и реле с описанием назначения и схемами блоков

Opel Astra H — третье поколение легкового автомобиля компактного класса Опель Астра, выпускался в 2004, 2005, 2006, 2007, 2008, 2009 году как с бензиновыми так и дизельными двигателями. За это время автомобиль прошел рестайлинг. В нашей статье вы найдёте места расположения блоков управления, подробное описание блоков предохранителей и реле Опель Астра h, их схемы и фото примеры исполнения. Выделим предохранитель отвечающий за прикуриватель. В заключении предложим для скачивания полное руководств по ремонту и обслуживанию опель астра аш.

Назначение элементов в блоках Вашего Opel Astra H может отличаться от представленного и зависит от года выпуска, страны поставки и уровня электронного оснащения.

Блок под капотом

Он находится в левой части моторного отсека, рядом со стойкой и закрыт защитной крышкой.

Состоит из двух отделов (блока предохранителей и реле и отдела силовых предохранителей высокой мощности)

Фото — схема

Описание предохранителей

FB1	50А Электрогидравлический жесткий верх HT
FB2	80А Дизель (Контроллер времени накаливания)
FB3	80А ЭГУР
FB4	30А Независимый обогреватель IH 100А Дополнительный обогреватель — электрический, пассажирский салон EH
FB5	80А на REC / Задний блок предохранителей
FB6	80А на REC / Задний блок предохранителей
F1	20А Антиблокировочная система тормозов (ABS)
F2	30А Антиблокировочная система тормозов (ABS)
F3	30А Система обогрева, вентиляции салона, климат-контроль (HVAC)
F4	30А Система обогрева, вентиляции и кондиционирования (HVAC)
F5	30/40А Вентилятор системы охлаждения 1*
F6	30/40А Вентилятор системы охлаждения 2*
F7	10А Омыватели стекол 20A (без REC) Центральный замок ZV
F8	15А Звуковой сигнал 10A (без REC) Центральный замок ZV, Стеклоомыватель передний, задний WA
F9	25А Омыватели фар 25A (без REC) Обогрев заднего стекла HFH (K17_X125)
F10	7. 5A На диагностический разъем DIAG
F11	7.5A Приборы
F12	5А Циркуляционный насос 7.5A (без REC) Инф. дисплей ID, Аудио система Twin Audio TWA, Цифровое радиовещание DAB, Телефон с голосовым управлением TCV
F13	15А Противотуманные фары 5A Лампа освещения салона IRL(K18_X125)
F14	30А Стеклоочиститель ветрового окна
F15	30А Стеклоочиститель окна двери
F16	5А Модуль управления двигателем/ система Open-Start/ Stop (без REC) ABS-ESP, Звуковой сигнал(K4_X125), Кондиционер, полуавтоматический кондиционер, электронное регулирование климата, Выключатель стоп сигнала, эл. гидравлический жесткий верх
F17	25А Подогрев топливного фильтра (дизельные модели)
F18	25А Стартер
F19	30А Электронное оборудование коробки передач
F20	10А Кондиционер / Звуковой сигнал (K4_X125)
F21	20А Электронное оборудование двигателя
F22	7,5А Электронное оборудование двигателя
F23	10А Система адаптивного света фар (AFL), регулирование угла наклона фар
F24	15А Топливный насос
F25	15А Электронное оборудование коробки передач
F26	10А Электронное оборудование двигателя
F27	5А Усилитель рулевого управления
F28	5А Электронное оборудование коробки передач
F29	7,5А Электронное оборудование коробки передач 7. 5A (с REC) Блок управления коробка Автомат/ Easytronic
F30	10А Электронное оборудование двигателя (катушки зажигания)
F31	10А Система адаптивного света фар (AFL). Регулирование угла наклона фар 15A (без REC) Стеклоочиститель заднего стекла (K56)
F32	5А Сигнальная лампа неисправности тормозной системы, кондиционер, выключатель на педали сцепления
F33	5А Система адаптивного света фар (AFL).Регулирование угла наклона фар
F34	7,5А Блок управления модуля рулевой колонки
F35	20А Информационно — развлекательная система
F36	7,5А Мобильный телефон /радиоприемник/ система Twin Audio/ многофункциональный дисплей 15A (без REC) Прикуриватель

В одном из вариантов исполнения за работу прикуривателя отвечает предохранитель номер 36 на 15А. В остальных случаях, смотрите блок в багажном отделении.

Назначение реле

К1 (K11_X125) Вентилятор радиатора (FE5, FE6)
К2 (K12_X125) Вентилятор радиатора (FE5, FE6)
К3 (K7_X125) (с REC) Насос омывателя фар (FE9)
К3 (K17_X125) (без REC) Обогрев заднего окна (FE9)
К4 (K16_X125) (с REC) Противотуманные фары, передние (FE13)
К4 (K18_X125) (без REC) Отключение загрузки( освещение салона и т. д.) (FE13)
К5 (K5_X125) Стеклоочиститель, лобовое стекло, низкий/высокий (FE14, FE15)
К6 (K6_X125) Стеклоочиститель, лобовое стекло, ВКЛ/ВЫКЛ (FE14, FE15)
К7 (K15_X125) Вентилятор, пассажирский салон — Кондиционер/Обогрев (FE4)
К8 (K14_X125) (с REC) Обогрев фильтра (Дизель) (FE17)
К8 (K8_X125) (без REC) Компрессор, кондиционер (FE17)
К9 (K1_X125) Стартер (FE18, K3_X125)
К10 (K13_X125) Вентилятор радиатора (FE5, FE6)
К11 (K8_X125) (с REC) Компрессор, кондиционер (FE20, FE32)
К11 (K4_X125) (без REC) Рожковый звуковой сигнал (FE20, FE16)
К12 (K2_X125) Контроллер управления двигателем (на FE21, FE26, FE32)
К13 (K10_X125) Топливный насос (FE24)
К14 (K3_X125) Вывод 15 (на K1_X125, FE23, FE24, FE25, FE27, FE29, FE30, FE31, FE33)

Отдельные элементы реле могут находится вне основного блока, например:

K30A Реле — вентилятор радиатора (FE5, FE6)
K30B Реле — вентилятор радиатора (FE5, FE6)
K84LD/RD Реле — гидроагрегат (кабриолет складной верх) (FB1)
K93 Реле — отпирание рычага переключения передач (Коробка автомат AF17/4, AF22/4)

Как снять и разобрать блок предохранителей на Астра Н

От пользователя потребуется выполнить определенные действия.

Разборка узла начинается с полного обесточивания автомобиля.
Далее начинается снятие самого модуля.
Вскрыть крышку монтажного блока.
Найти крепежные винты или защелки. Конструкция модуля зависит от года выпуска машины и комплектации.
После снятия крепежей нужно аккуратно потянуть панель на себя.
В конце потребуется найти и отключить контактный разъем на задней стороне панели. После этого деталь можно полностью извлечь из машины.

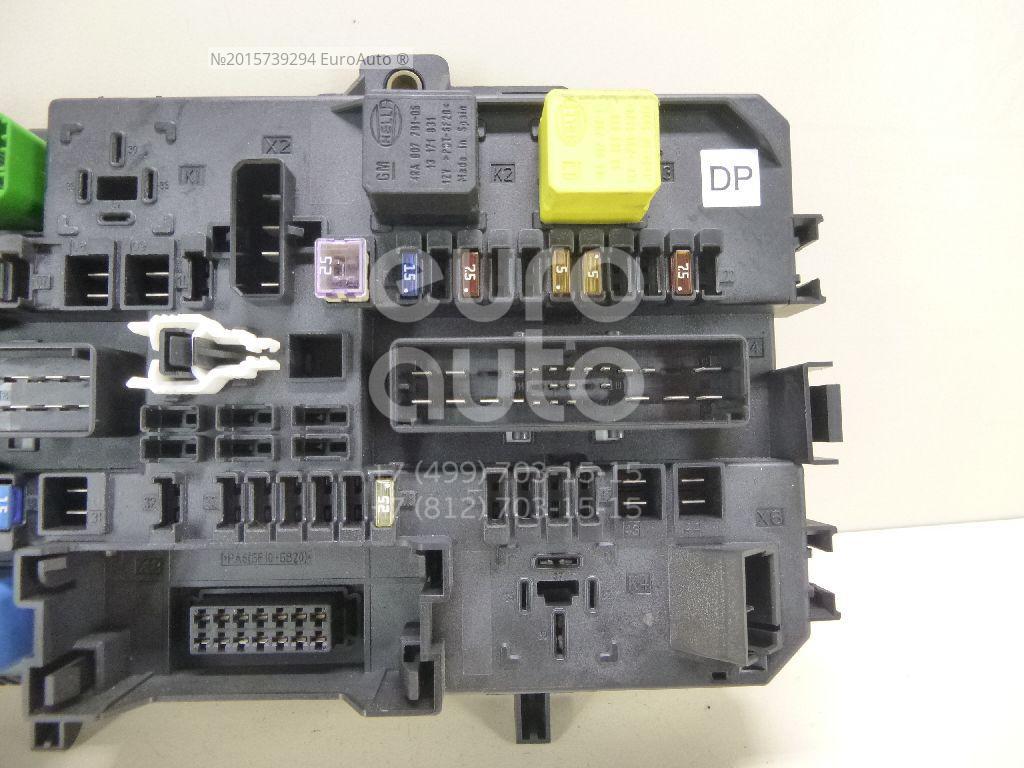

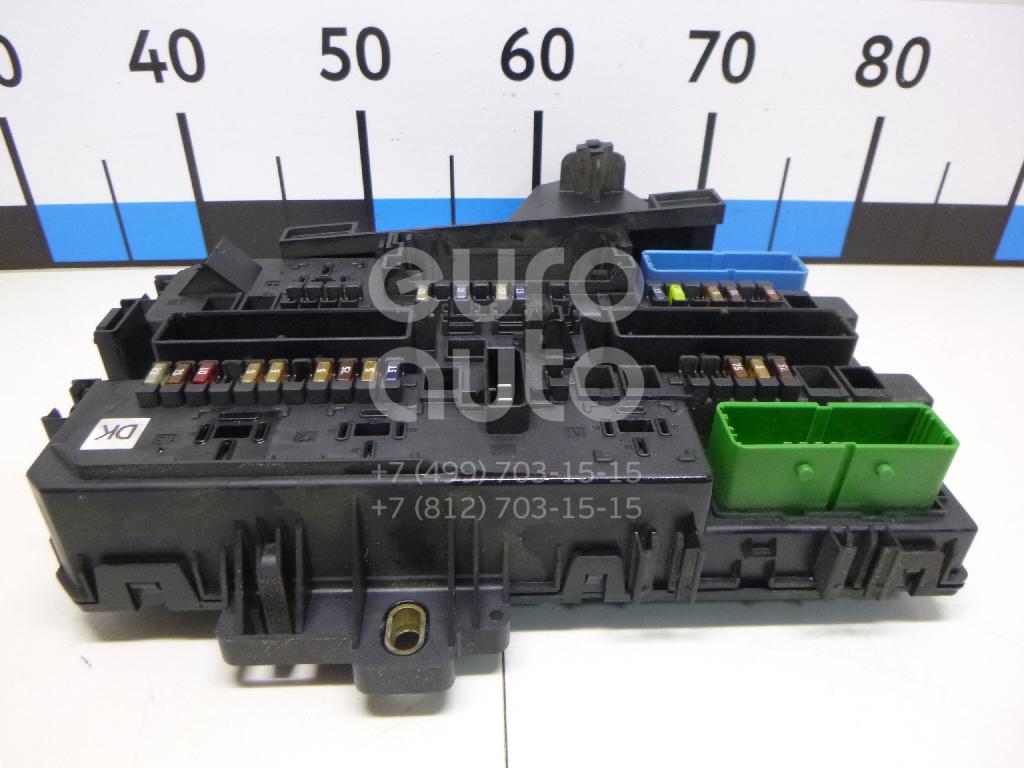

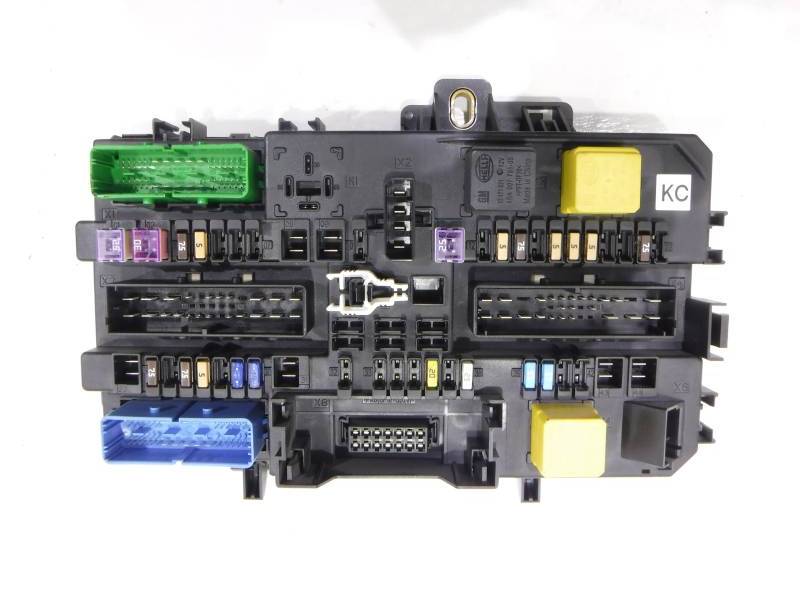

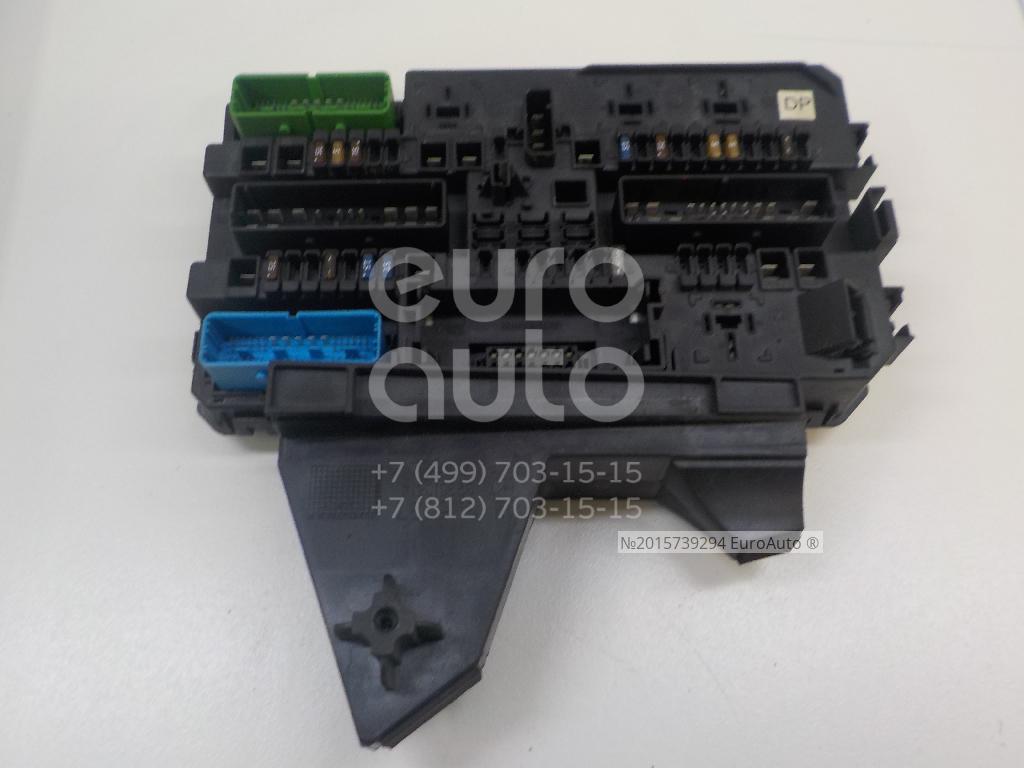

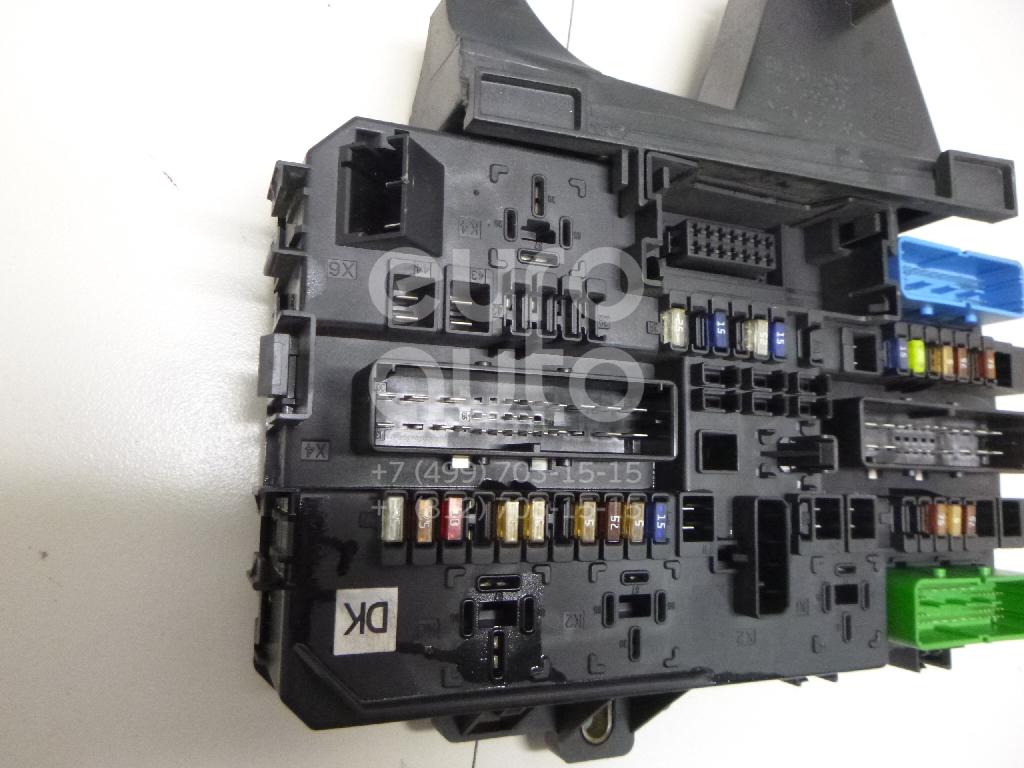

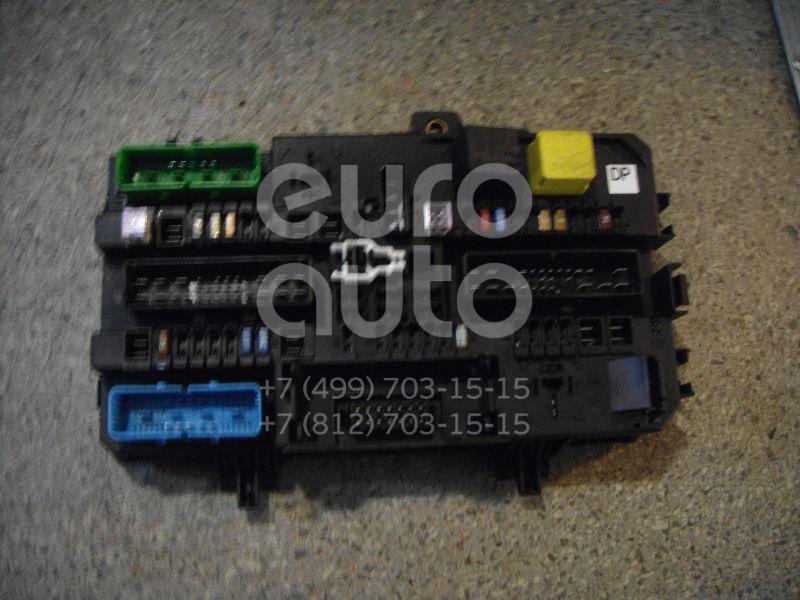

Блок в багажном отделении

Расположен за левой обшивкой салона.

Вариант 1

Схема

Обозначение

1	25/30А Электропривод управления передними стеклоподъемниками
2	Не используется
3	7,5А Комбинация приборов
4	5А Обогрев/ кондиционер/ климат-контроль (HVAC)
5	7,5А Подушки безопасности
6	Не используется
7	Не используется
8	Не используется
9	Не используется
10	Не используется
11	25А Обогрев заднего стекла (стекла окна двери задка)
12	15А Стеклоочиститель окна двери задка
13	5А Система помощи при парковке
14	7,5А Система кондиционирования воздуха
15	Не используется
16	5А Система опознавания занятости сиденья/ система Open-Start
17	5А Датчик дождя/ датчик качества воздуха/ система контроля давления в шинах/ внутреннее зеркало заднего вида
18	5А Приборы /переключатели
19	Не используется
20	10А Система динамического управления амортизаторами (CDC)
21	7,5А Обогрев наружных зеркал заднего вида
22	25А Верхний люк
23	25/30А Электро стеклоподъемники задних дверей
24	7,5А Диагностический разъем
25	Не используется
26	7,5А Электропривод складывания наружных зеркал
27	5А Ультразвуковой датчик, система противоугонной сигнализации
28	Не используется
29	15А Прикуриватель, передняя розетка
30	10А Задняя розетка для подключения дополнительных электроприборов
31	Не используется
32	Система Open & Start
33	Не используется
34	25А Верхний люк
35	10А Задняя розетка для подключения дополнительных электроприборов
36	20А Розетка тягово — сцепного устройства
37	5А Освещение салона
38	30А Центральный замок, вывод «30»
39	15А Обогрев левого переднего сиденья
40	15А Обогрев правого переднего сиденья
41	Не используется
42	Не используется
43	Не используется
44	Не используется

K2 (K3_X131) Реле — обогрев заднего окна, зеркал (на FR11, FR21), (от FB5, FB6)
K3 (K1_X131) Реле — вывод 15 (на FR12, FR13, FR14, FR16, FR17, FR18, FR20)
K4 (K2_X131) Реле — вывод 15a (на FR39, FR40)

За работу прикуривателя отвечает предохранитель номер 29 на 15А, а за дополнительные розетки 30 на 10А.

Вариант 2

Схема

Расшифровка схемы

F50	10А Кондиционер AC (на реле K5)
F51	15А Противотуманные фары (передние) (на реле K39)
F52	15А Дополнительное гнездо (задний прикуриватель) ACS
F53	7.5A Обогрев зеркал
F54	30А Стеклоподъемники передние FHF
F55	30А Стеклоподъемники задние FHR
F56	7.5A Задние фонари (на K71), Замок без ручки (на K24D)
K5	Реле — компрессор, кондиционер (FE33, F50)
K24D	Реле мертвой блокировки (F56)
K39	Реле — противотуманная фара, передняя (F51)
K56	Реле — стеклоочиститель, заднее окно (FE31, FE33)
K71	Реле – фонарь заднего хода (F56, FE33)

Как определить неисправность

Все начинается с проверки предохранителя. Каждая плавкая вставка изготавливается с учетом возможности визуальной проверки. Чтобы определить целостность элемента нужно на него посмотреть. Прозрачный корпус устройства или смотровая щель позволяют легко оценить исправность. На поврежденной детали перегорает тонкая металлическая вставка.

Astra H не заводится, щелкает реле

Если с машиной происходит нечто подобное, следует искать поломку в определенных местах. Всего причин может быть несколько.

Стартер не крутит по причине севшего аккумулятора. Разряженная батарея может подавать импульс на управляющую проводку, но для прокручивания энергоемкого потребителя заряда может не хватить.
Второй распространенной проблемой выступает отказ втягивающего реле. При этом, пусковая установка вращается, но не входит в зацепление с маховиком.
Неправильно работает зажигание или система топливоподачи.
Присутствует обрыв цепи питания пускового механизма. Повреждение проводки может быть после самого реле. Следовательно, потребуется полностью проверить все магистрали.

Замена предохранителя

С виду это не сложная процедура, требующая от мастера аккуратности и соблюдения определенных правил. Если выполнять ее неправильно, можно повредить чувствительное гнездо в плате.

Багажное отделение

Предохранители заменяются так.

Вскрыть крышку монтажного блока.
Найти требуемую вставку.
Используя специальные щипцы или пинцет, извлечь предохранитель из посадочного места и установить вместо него новый элемент.

Важно для снятия предохранителя использовать специальный инструмент. Вытягивать детали, раскачивая их, или голыми руками запрещено, так можно отломить ножки.

Моторный отсек

Замена предохранителей выполняется аналогично салонному блоку.

Под приборной панелью

Здесь все без изменений. Вынимается сгоревший элемент и на его место ставится новый.

Замена предохранителя муфты кондиционера

Муфта компрессора имеет собственный, силовую вставку. Чтобы ее заменить потребуется открутить магистраль и демонтировать устройство с крепления. Установка выполняется в обратном порядке.

Замена предохранителя прикуривателя

Ничем не отличается по конструкции или расположению от остальных вставок. Его замена выполняется аналогичным образом.

Что это такое и зачем нужны

Схема подключения

Прикуриватель на Opel Astra H подключается минусовым проводом сечением 1,5 мм² к кузову машины, кабель проходит в жгуте электропроводки к приваренному болту. Если происходит повреждение изолятора и обрыв металлической жилы, то необходимо проложить шнур заново к ближайшему болту «массы». Положительный провод подачи питания к лампе подсветки (сечение 0,5 мм²) подключен параллельно с подсветкой комбинации приборов. Лампочки включаются одновременно, предусмотрена синхронная корректировка яркости свечения нитей накаливания.

Положительный провод для подключения спирали нагрева имеет сечение 1,5 мм². Кабель проходит через блок предохранителей, обеспечивая защиту прибора от коротких замыканий или работы с чрезмерной нагрузкой. При повреждении шнур извлекается из жгута для замены или восстановления изолятора.

Рейтинг автокресел для детей
Не работает прикуриватель Рено Логан
ВАЗ 2107 замена прикуривателя
Фонит магнитола

Где находится главное реле опель астра g. Предохранители Opel Astra G: расположение и способы замены

Предохранители и реле Opel Astra H:

Данная модель выпускается с 2004 года. За продолжительное время эксплуатации владельцами этого автомобиля был накоплен немалый опыт обслуживания и ремонта. Сталкиваясь с проблемами электрики, многие водители начинают теряться в электронных системах, проводах и разъёмах. А в этой модели найти причину неисправности электрики бывает не так просто даже подготовленным людям-ведь предохранители и реле Opel Astra H различаются в зависимости от комплектации.
Распространённые проблемы, пути их устранения и диагностика ошибок — всё это может понадобиться, чтобы починить Астру.

В базовой и полной комплектациях предохранители и реле Opel Astra H отличаются по нумерации. Например, в багажнике в базовой версии находится малый блок предохранителей и реле, а в полной версии — полноценный. Под капотом нумерация предохранителей базовой версии не совпадает с полной. Это связано с различием в электронных составляющих и разными электрическими схемами.

В данной статье рассмотрены монтажные блоки полной комплектации.

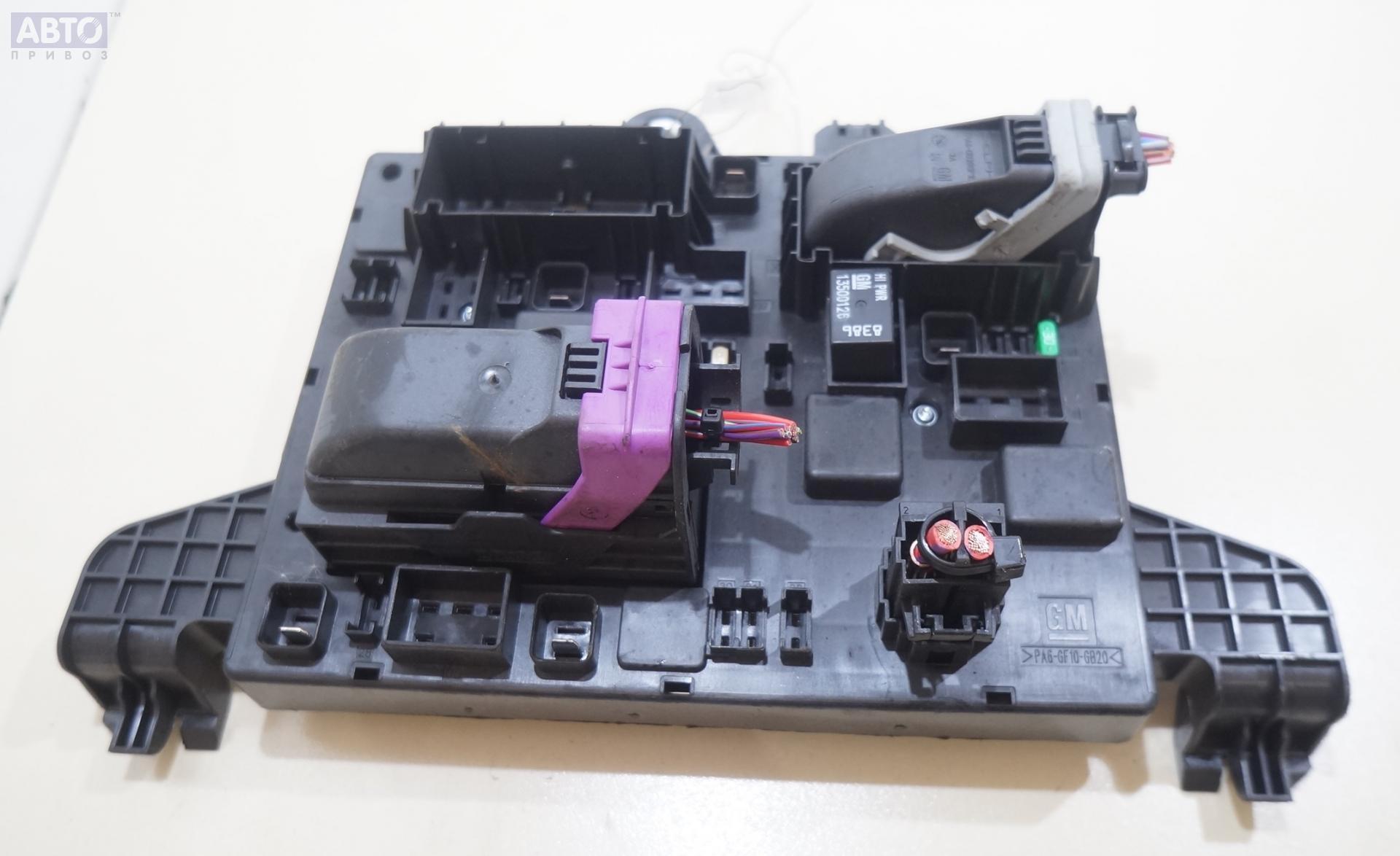

Замена блока

При эксплуатации автомобиля могут возникнуть ситуации, в результате которых монтажные блоки получают сильные повреждения. В таком случае владельцы вынуждены менять блоки целиком, покупая новые детали или используя снятые с других машин.

Для выполнения такой замены нужен опыт работы с электрическими системами, а также различные инструменты и приборы, поэтому эту процедуру лучше проводить в специализированной мастерской.

Но в случае когда принято решение произвести замену блока внутри салона своими руками, последовательность действий будет такая:

Обесточить автомобиль путем отключения аккумуляторной батареи. Перед этим необходимо убедиться в сохранности кода для штатной аудиосистемы.
Получить доступ к монтажному блоку по аналогии с процедурой замены предохранителей.
Отсоединить колодки и провода от старого блока.
Визуально сравнить вид старого и нового блока, проверить идентичность номиналов предохранителей и реле.
Установить новый механизм на место, следя за соответствием цветов кабелей.
Подключить питание на автомобиль и проверить функциональность систем.
В случае неработоспособности узлов или перегорания предохранителей необходимо выяснить причины проблем.

Предохранители

Маркировка нового предохранителя должна совпадать с маркировкой дефектного предохранителя.

В автомобиле имеется три блока предохранителей: ■ в левой передней части моторного отсека. ■ за вещевым отделением в салоне автомобилей с левосторонним рулевым управлением или, в автомобилях с правосторонним рулевым управлением, за перчаточным ящиком. ■ под крышкой на левой стенке багажного отделения.

Перед заменой предохранителя отключите соответствующий выключатель или выключите зажигание.

Дефектный предохранитель можно отличить по сгоревшей плавкой нити. Замену предохранителя производить только после устранения причины его выхода из строя. Некоторые цепи могут быть защищены несколькими предохранителями. Кроме того, могут быть вставлены предохранители, не имеющие конкретного назначения.

Приспособление для снятия предохранителей

Приспособление для снятия предохранителей хранится в блоке предохранителей, установленном в моторном отсеке.

Наденьте приспособление на предохранитель сверху или сбоку, в зависимости от типа предохранителя, и выньте предохранитель.

Блок предохранителей в моторном отсеке

Блок предохранителей установлен в левой передней части моторного отсека. Освободите защелку крышки и поднимите крышку вверх до упора. Снимите крышку, потянув ее вертикально вверх.

После замены перегоревших предохранителей следует закрыть крышку коробки предохранителей и зафиксировать ее, нажав сверху. Если крышка коробки предохранителей закрыта неправильно, возможно возникновение неисправностей.

Блок предохранителей в приборной панели

На автомобилях с левосторонним управлением коробка предохранителей располагается позади вещевого ящика на приборной панели. Открыть отсек и нажать влево, чтобы отпереть. Опустить отсек вниз и снять его.

На автомобилях с правосторонним рулевым управлением блок предохранителей расположен за крышкой в перчаточном ящике. Открыть передний вещевой ящик, затем открыть крышку и опустить ее вниз.

В любом автомобиле блок предохранителей выполняет функцию защиты электроники и всех устройств, питающихся от него. Если в цепи происходит замыкание, то первый удар на себя возьмет именно предохранитель в БП (блоке предохранителей). Сегодня вы узнаете, как выглядит схема предохранителей Опель Астра G, где находятся блоки в этой модели авто и как заменить сгоревшие предохранители.

Предохранители в багажнике:

Монтажный блок:

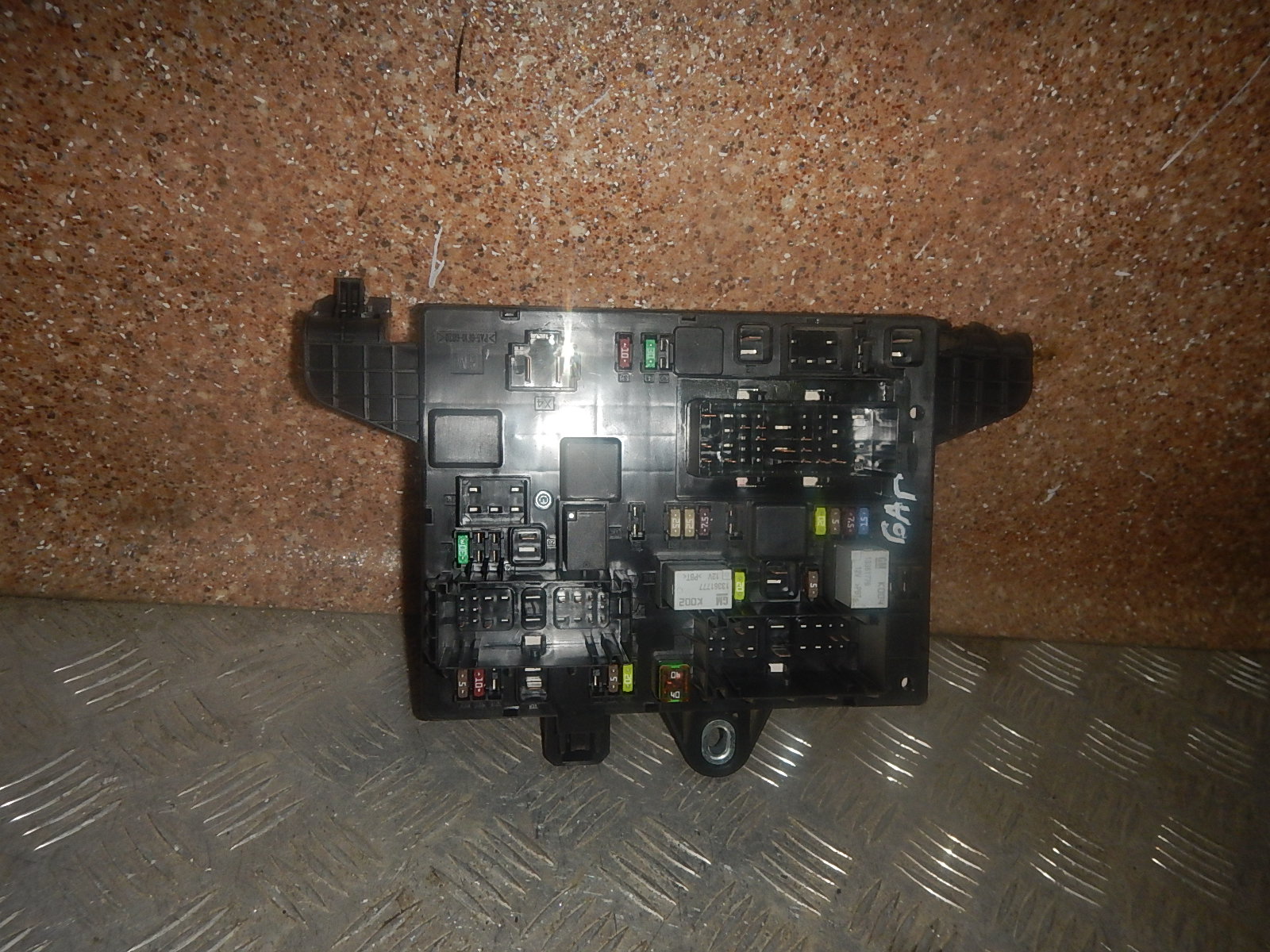

Монтажный блок (REC модуль) находится на левой стенке в багажнике. Чтобы добраться до него, поверните 2 фиксатора в верхней части крышки и откиньте её вниз.

1 (25 А) — электрические стеклоподъёмники в передних дверях. Если внезапно перестал работать подъёмник стекла одной из передних дверей, проверьте первым делом этот предохранитель, затем проводку в месте открытия двери, между кузовом и дверью.

Провод мог обломиться или окислиться контактный разъём. Снимите обшивку с двери и проверьте провода внутри двери. Проверьте массу (коричневый провод между кузовом и дверью). При снятой обшивке также осмотрите механизм привода подъёмника и проверьте его мотор.

Если стеклоподъёмники работают некорректно, можно их запрограммировать. Для этого отключите на некоторое время аккумулятор, подключите обратно, включите зажигание, при закрытом окне нажмите и удерживайте кнопку поднятия стеклоподъёмника в течение 3-5 секунд. Нажимать и удерживать кнопку для каждой двери нужно отдельно.

2 — не используется.

3 (7,5 А) — приборная панель. Если не работают приборы или подсветка панели, проверьте также предохранитель 18. Может быть дело в плате самой панели или разъёме подключения проводки с обратной её стороны.

4 (5 А) — система кондиционирования. Если не работает кондицинер, проверьте также предохранитель 14 в этом блоке и предохранители 4, 20, 32 в моторном отсеке, а также реле К8_Х125 под капотом. Могут быть установлены неверные настройки в меню автомобиля. Попробуйте убрать экономичный режим ECO, изменить настройки климат-контроля и кондиционера.

При отрицательных температурах кондиционер не включится из-за малого давления газа в системе, поэтому зимой его лучше включать в тёплых боксах (для смазки уплотнителей). Проверьте давление, при необходимости заправьте и проверьте систему на отсутствие утечек. Проверьте работу муфты и компрессора, исправность кнопки A/C. Точную причину поможет определить диагностика в сервисе с помощью прибора, подключаемого к диагностическому разъёму.

5 (7,5 А) — подушки безопасности.

6,7,8,9,10 — не используются.

11 (25 А) — обогрев заднего стекла. Если перестало отпотевать заднее стекло или обогрев включается только на несколько секунд, проверьте также предохранитель 18 в этом блоке и реле К3_Х131 в блоке под капотом.

12 (15 А) — очиститель заднего стекла. Если задний «дворник» не работает, проверьте кроме этого, пред. 15 в моторном отсеке. Распространённая проблема — попадание влаги в механизм мотора и заднего стеклоочистителя. Из-за образования ржавчины некоторые детали могут заклинить.

Чтобы снять механизм с мотором, нужно снять обшивку двери багажника, а затем и сам механизм. После снятия проверьте состояние вала, выбив втулку, которая на него надета. Если вал засорён, заржавел или не крутится, выбейте его, почистите и установите обратно.

13 (5 А) — система помощи при парковке.

14 (7,5 А) — система кондиционирования. См. пред. 4.

15 — не используется.

16 (5 А) — система обнаружения пассажира на переднем сиденье, система Open&Start.

17 (5 А) — датчик давления в шинах, датчик дождя, датчик качества воздуха, автозатемнение зеркала заднего вида.

18 (5 А) — приборы и переключатели на панели. См. пред. 3.

19 — не используется.

20 (10 А) — управление амортизаторами (система CDC).

21 (7,5 А) — обогрев боковых зеракал. Включается обычно при нажатии на кнопку обогрева заднего стекла. Если перестал работать обогрев бокового зеркала, проверьте проводку между кузовом и дверью, а также в самом зеркале. Для этого снимите накладку или всё зеркало и проверьте контакты в разъёме внутри него.

Часто нижние контакты обгорают или окисляются. Если обогрев зеркал не работает совместно с обогревом заднего стекла, проверьте также предохранитель 11. Фотография проводки и механизма внутри зеркала при снятой накладке:

22 (20 А) — стеклянная раздвижная крыша (электропривод люка). См. также пред. 34.

23 (25 А) — электрические стеклоподъёмники задних дверей. Если одно из стёкол в задних дверях перестало опускаться/подниматься, проверьте жгут проводов, который выходит из кузова и заходит в дверь. Обычно там переламывается коричневый провод, который идёт на массу.

Проверьте также исправность самой кнопки на двери, мотора и механизма подъёмника, сняв обшивку двери. Не помешает проверить и предохранитель 1, отвечающий за работу передних стеклоподъёмников.

24 (7,5 А) — диагностический разъем. Разъём OBD2 находится под ручником, спрятан за накладкой полки. Для диагностики ошибок обычно подключают сканеры Tech3, MDI или OP-COM.

25 — не используется.

26 (7,5 А) — электропривод складывания боковых зеркал.

27 (5 А) — сигнализация, датчик ультразвука. В штатной сигнализации Opel Astra H для постановки на охрану нужно нажать 2 раза кнопку брелка, после этого автомобиль встанет на охрану с задержкой 15 секунд. Чтобы просто закрыть все двери, нужно нажать эту же кнопку 1 раз, тогда режим охраны не включится. Чтобы открыть или закрыть все окна, нужно нажать и удерживать кнопку открытия/закрытия соответственно.

28 — не используется.

29 (15 А) — прикуриватель, розетка 12 В на центральной консоли. Обычно этот предохранитель перегорает при коротком замыкании в разъёме прикуривателя. Если вы вставляете в него нестандартные разъёмы от приборов, убедитесь что на них нет посторонних шайб, которые могут слететь и замкнуть контакты. Приборы лучше подключать к дополнительной розетке 12 В (при наличии) или в разветвитель.

30 (15 А) — задняя розетка 12 В.

31, 32 — не используются.

33 (15 А) — система Open&Start.

34 (25 А) — стеклянная раздвижная крыша (электропривод люка). См. также пред. 22.

35 (15 А) — задняя розетка 12 В.

36 (20 А) — розетка для подключения прицепа, тягово-сцепное устройство.

37 — не используется.

38 (25 А) — центральный замок, вывод «30». При проблемах с сигнализацией см. 27. Если центральный замок перестал закрывать двери, проверьте горит ли при этом свет в салоне. Если горит, скорее всего вышел из строя концевой выключатель в одной из дверей и блок «думает», что одна из дверей открыта. При этом обычно подаётся аварийная сигнализация.

При неполадках с центральным замком можно попробовать скинуть на некоторое время клемму аккумулятора и подключить обратно. Чтобы определить точную причину, можно провести диагностику способами, описанными в конце статьи или в автосервисе при подключении прибора к диагностическому разъёму.

39 (15 А) — подогрев сиденья водителя. 40 (15 А) — подогрев сиденья переднего пассажира. Если сиденья перестали греться при включении этой функции, проверьте разъёмы и провода под ними.

41, 42, 43, 44 — не используются.

Схемы

Представленные ниже схемы помогут вам осуществить замену некоторых элементов блока по всем правилам.

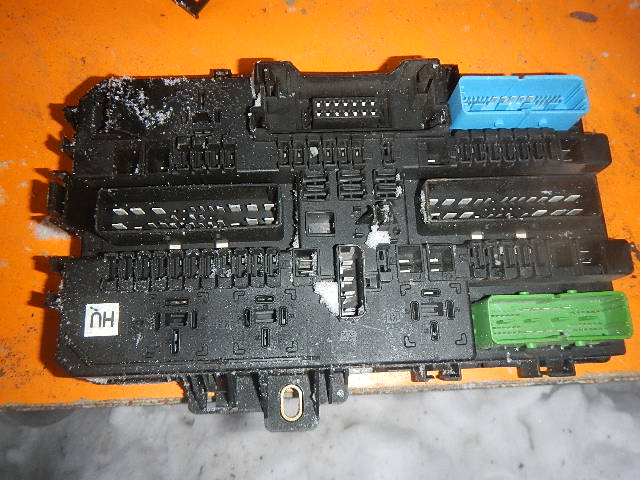

Блок предохранителей Астры Н:

Совет! Более точную информацию о вашем блоке можно узнать или на крышке, снятой с самого прибора, или в мануале, приложенном к автомобилю.

В целом процесс ремонта предохранительного блока Опеля-Астры достаточно прост и требует лишь незначительных навыков авторемонта. Используя информацию выше, каждому вполне под силу отремонтировать электрооборудование своего транспортного средства. Удачи на дорогах!

Предохранители в блоке под капотом:

Монтажный блок моторного отсека находится с левой водительской стороны, под капотом между опорой стойки и левой фарой. Чтобы добраться до него, нужно открыть крышку, поддев её по краям.

1 (20 А) — антиблокировка тормозов ABS. 2 (30 А) — антиблокировка тормозов ABS. Если на панели загорелась лампа ABS и эта система перестала работать, проверьте и почистите датчики ABS и датчики скорости у передних и задних колёс, их проводку и разъёмы. Дело может быть и в блоке управления ABS. Более точную причину можно сказать по результату диагностики прибором.

Обычно проблемы с ABS возникают после замены ступиц колёс или их подшипников, при сборке агрегатов неправильно устанавливают датчики или их разъёмы, что приводит к перетиранию проводов или отсутствию контакта.

3 (30 А) — вентилятор печки (климат-контроль).

4 (30 А) — вентилятор печки (кондиционер). Если перестала работать печка, возможно засорился сам вентилятор, перегорел его мотор или термопредохранитель. Засор особенно вероятен, если печку не обслуживали длительное время (несколько лет). Разберите печку, прочистите все узлы и смажьте ось вентилятора и подшипники.

Чтобы добраться до печки, нужно снять бардачок. Если печка работает только в последнем максимальном положении, нужно менять резистор. Дело может быть и в блоке управления климат-контролем или кондиционером. Если печка дует холодным воздухом, проверьте уровень антифриза и наличие воздуха в системе охлаждения.

5 (30 или 40 А) — вентилятор радиатора.

6 (20, 30 или 40 А) — двигатель вентилятора радиатора. Если перестал включаться вентилятор системы охлаждения, проверьте исправность его двигателя, подав напряжение от аккумулятора напрямую. Если двигатель не работает, снимите его, разберите и прочистите, проверив щётки или замените новым. Дело может быть в электронном блоке управления, датчике температуры, термостате или проводке. Правильная диагностика покажет точную причину.

7 (10 А) — передний и задний стеклоомыватели. Если омыватель перестал работать при похолодании, проверьте уровень жидкости в бачке омывателя, не замёрзла ли она в трубках и форсунках. Отогрейте при необходимости и поменяйте. Проверьте также исправность насоса-помпы в бачке, подав на него напряжение 12 В и проводку.

8 (15 А) — звуковой сигнал. Если перестал работать сигнал, скорее всего дело в CIM-модуле, подрулевом шлейфе и его разъёме. В этом случае обычно перестают работать кнопки, расположенные на руле (например, громкость). Распространённая проблема. Если дело в сим-модуле, обычно помогает пропайка контактов на его плате, ремонт сломанных проводов или замена новым модулем.

9 (25 А) — передний и задний стеклоомыватели. См. выше пред. 7.

10, 11, 12 — не используются.

13 (15 А) — противотуманные фары. Если не работают, проверьте лампы, разъёмы и проводку.

14 (30 А) — очистители лобового стекла. Если не работают «дворники», скорее всего засорился или примёрз механизм в моторе-редукторе или контакты проводов. Разберите его и почистите. Проверьте также щётки мотора. Задание интервала работы очистителей в прерывистом режиме: нажать рычаг «дворников» вниз для их срабатывания, подождать требуемое время и включить прерывистый режим их работы (переключить рычаг вверх). Теперь очистители будут работать с заданным интервалом. Допускаются значения 2-15 секунд.

15 (30 А) — очиститель заднего стекла. См. пред. 12 в блоке багажника.

16 (5 А) — система Open&Start, открывающаяся крыша, ABS, выключатель стоп-сигналов.

17 (25 А) — обогрев топливного фильтра (только для дизельных двигателей).

18 (25 А) — стартер. Если не крутит, проверьте реле К1_Х125, заряд АКБ, контакты его клемм, минусовой контакт на корпус автомобиля, исправность самого стартера, втягивающего реле и проводку/разъёмы. Если АКПП, проверьте её селектор, исправность выключателя педали тормоза. Точную причину укажет диагностика.

19 (30 А) — электронные системы коробки переключения передач.

20 (10 А) — компрессор кондиционера. См. пред. 4 в багажном блоке.

21 (20 А) — электронные системы двигателя.

22 (7,5 А) — электронные системы двигателя.

23 (10 А) — фары, адаптивный свет (система AFL), электрокорректор угла наклона. Если перестал работать ближний или дальний свет, проверьте и замените лампы. Для замены лампы в одной из фар нужно вывернуть колёса в противоположную сторону, открыть специальный люк, расположенный в колёсной арке, через него снять резинку-пыльник с фары, достать старую лампу, повернув её против часовой стрелки и установить новую лампу, повернув для фиксации в разъёме по часовой стрелке.

Чтобы включить режим работы фар «дорога домой», нужно выключить зажигание и достать из замка ключ, открыть водительскую дверь и моргнуть дальним светом (кратковременное нажатие рычага на себя). После этого при закрытии водительской двери будут включены ближний свет + фонарь заднего хода, которые автоматически погаснут через 30 секунд.

24 (15 А) — топливный насос. Если насос не качает бензин и двигатель не заводится, проверьте провода под капотом в гофре между блоком управления двигателем и блоком предохранителей. Обычно они там перетираются или пропадает контакт в разъёмах подключения к этим блокам. Точную причину может определить диагностика и считывание ошибок.

25 (15 А) — электронные системы коробки переключения передач.

26 (10 А) — электронные системы двигателя.

27 (5 А) — электро-гидроусилитель руля. Если руль стал крутиться туго, проверьте силовой предохранитель FB3, уровень масла в бачке ГУР. Бачок находится под капотом с пассажирской стороны, в углублении недалеко от лобового стекла.

Если руль крутится туго только на морозе, при потеплении работает нормально, скорее всего замерзает масло в системе усилителя руля, замените масло на более устойчивое к температурам. При проблемах с маслом может выйти из строя или заклинить рулевая рейка. Также мог выйти из строя насос, в этом случае либо ремонт, либо замена новым.

28 (5 А) — электронные системы коробки передач.

29 (7,5 А) — электронные системы коробки передач.

30 (10 А) — электронные системы двигателя.

31 (10 А) — фары, адаптивный свет (система AFL), электрокорректор угла наклона. См. пред. 23.

32 (5 А) — кондиционер, выключатель на педали сцепления, лампа неисправности в тормозной системе.

33 (5 А) — наружное освещение (блок управления), фары, адаптивный свет (система AFL), электрокорректор угла наклона.

34 (7,5 А) — рулевой модуль (блок управления).

35 (20 А) — система информации и развлечений.

36 (7,5) — система Twin Audio, дисплей, радиоприёмник, моб. телефон.

Реле в блоке под капотом:

К1_Х125 — реле стартера. См. пред. 18 в блоке под капотом.

К2_Х125 — реле электронного блока управления двигателем (ЭБУ).

КЗ_Х125 — вывод «5».

К5_Х125 — реле режимов работы очистителя лобового стекла.

К6_Х125 — реле переднего стеклоочистителя. См. пред. 14 в блоке под капотом.

К7_Х125 — реле омывателя фар (насос). Если не работает, проверьте уровень жидкости в омывателе, а также отсутствие засоров и замерзания в трубках и форсунках.

К8_Х125 — реле компрессора кондиционера.

К10_Х125 — реле топливного насоса. См. пред. 24 в блоке под капотом.

К11_Х125 — реле вентилятора радиатора. К12_Х125 — реле вентилятора радиатора. К1З_Х125 — реле вентилятора радиатора. См. пред. 5 в блоке под капотом.

К14_Х125 — реле обогрева топливного фильтра (только для дизельных двигателей).

К15_Х125 — реле вентилятора печки. См. пред. 3 в блоке под капотом.

К16_Х125 — реле противотуманных фар. См. пред. 13 в блоке под капотом.

Силовые предохранители в моторном отсеке Opel Astra H:

Блок силовых предохранителей находится под капотом, рядом с блоком основных предохранителей, между ним и левой опорой стойки. Чтобы добраться до него, нужно открыть крышку.

FB1 (50 А) — электрогидравлический жёсткий верх HT.

FB2 (80 А) — контроллер времени накаливания (только для дизельного двигателя).

FB3 (80 А) — электрогидравлический усилитель руля. См. пред. 27 в блоке под капотом.

FB4 (30 А) — автономный подогреватель IH.

FB4 (100 А) — дополнительный электрический подогреватель в салоне EH.

FB5 (80 А) — блок предохранителей и реле в багажнике.

FB6 (80 А) — блок предохранителей и реле в багажнике.

Замена предохранителей

При выходе из строя каких-либо узлов электрической цепи автомобиля необходимо проверить блоки предохранителей Опель Зафира. Вышедший из строя предохранитель, например, прикуривателя необходимо вынуть из гнезда. При замене надо ставить предохранитель такого же номинала. Кратковременно можно применить предохранитель большего номинала, но только после проверки работы цепи номинальной плавкой вставкой, временно взятой из другого гнезда. Если новый предохранитель тут же сгорает, то необходимо искать причину короткого замыкания в цепи.

Можно проверить исправность предохранителя тестовой лампой. Такую работу можно проводить на любом автомобиле, например, на Зафира 2012 года выпуска. Видео такой проверки от канала Авто Мир представлено ниже.

Под капотом

Порядок замены следующий:

Выключить зажигание.
Открыть крышку блока. Для этого необходимо утопить шлицевую отвёртку в паз защёлки и отогнуть в сторону.
Щипцы и запасные предохранители находятся в блоке багажника.
Определить вышедший из строя предохранитель по схеме и по не рабочей электрической цепи. Также его можно определить по внешнему виду — он потемнеет и будет видна перегоревшая нить.
Вынуть неисправную плавкую вставку и заменить новой.
Проверить работоспособность цепи.
Если повторного перегорания не произошло, то уложить щипцы на штатное место и установить крышку на место.

-Разница между сгоревшим и целым предохранителями -Щипцы для вынимания предохранителя из гнезда

В салоне

На машине 2002, 2003 и других годов выпуска Зафиры первого поколения необходимо:

Выключить зажигание.
Откинуть вещевой ящик и, утопив боковые зажимы, снять его.
Снять корпус, закреплённый на шлицевых винтах (4 шт.).
Взять за выступ в нижней части монтажного блоки и вытащить его наружу. На задней части блока есть табличка с пиктограммами, обозначающими назначение предохранителей и реле.
Вынуть щипцы, определить сгоревшую вставку, например, отвечающую за работу задних фонарей, и заменить её. Запасные предохранители находятся в блоке.
Проверить работу электрики.
Собрать все обратно.

На видео (пользователь Яков Видеркер) хорошо показан блок предохранителей Зафиры 2001 года.

В багажнике

Процесс замены предохранителей в блоке багажника почти не отличается от замены вставок под капотом.

Алгоритм действий:

Выключить зажигание.
Открыть заднюю дверь.
Найти на боковой обшивке с водительской стороны крышку.
Нажать на два фиксатора и снять её.
Определить вышедшую из строя деталь.
Вынуть щипцы, размещённые в блоке, и заменить предохранитель.
Проверить электрическую цепь.
Уложить щипцы на место.
Закрыть крышку.

— Загрузка …

Диагностика ошибок:

Для определения причины неисправности можно провести диагностику системы без наличия специального прибора описанными ниже способами.

Для механических коробок передач или коробки Easytronic:

нажать одновременно педаль газа и педаль тормоза и удерживать их нажатыми
вставить ключ в замок зажигания
повернуть ключ, включив зажигание, но не заводя двигатель
продолжая удерживать педали, подождать несколько секунд, до появления на дисплее бортового компьютера сообщений об ошибках

Для автоматических коробок передач:

вставить ключ в замок зажигания
повернуть ключ, включив зажигание, но не заводя двигатель
нажать на педаль тормоза и удерживать её нажатой
переключить рычаг коробки в положение D
выключить зажигание, отпустить педаль тормоза
нажать одновременно педаль газа и педаль тормоза и удерживать их нажатыми
повернуть ключ, включив зажигание, но не заводя двигатель
удерживая педали, подождать несколько секунд до появления на дисплее бортового компьютера сообщений

В режиме диагностики на дисплее появится сообщение ECN с кодами ошибок. 4 цифры — код ошибки, 2 цифры — значение.
Предохранители и реле Chevrolet Lacetti
Предохранители и реле Volkswagen Polo

Блок предохранителей Opel Astra 1991-1998 (28 гнезд)

Номер	Номинальный ток, A	Назначение предохранителя

Блок предохранителей расположенных под панелью управления на 28 гнезд

1	20	Центральный замок
2	20	Топливный насос
3	30	Звуковой сигнал Стеклоочистители Стеклоомыватели
4	10	Ближний свет, датчик перегорания лампочки — левая фара Корректор фар — левая фара
5	10	Ближний свет, датчик перегорания лампочки — правая фара Корректор фар — левая фара
6	10	ЭБУ автоматической коробкой передач, ABS
7	10	Радиоприемник Обогрев заднего стекла Сигнальные лампочки панели приборов Напоминание о включении фар Освещение перчаточного ящика (бардачка)
8	20	Прицеп — разъем подключения
9	15	Электронный блок управления противобуксовочной системой
10	30	Электростеклоподъемники
11	10	Противотуманные фары — задние
12	10	Дальний свет — левая фара
13	10	Дальний свет — правая фара Сигнальная лампа включения фар дальнего света
14	30	Вентилятор печки
15	30	Вентилятор системы охлаждения
16	30	Обогрев заднего стекла
17	30	Противотуманные фары — передние
18	10	Габаритный огонь — левый Подфарник — левый Датчик перегорания лампочки
19	10	Габаритный огонь — правый Подфарник правый Освещение номерного знака Освещение включателей и переключателей на панели приборов, центральной консоли Омыватель фар Звуковой сигнал, предупреждающий о включении фар головного света
20	20	Центральный замок Автоматическая воздушная заслонка Автоматическая коробка передач — выключатель Фонари заднего хода Прикуриватель Подогрев сидений
21	—	—
22	—	—
23	30	Омыватели фар головного света
24	20	Антенна — механизм подъема Указатели поворотов Радиоприемник Освещение салона
25	10	ЭБУ автоматической коробкой передач
26	—	—
27	10	Огни дневного света — на автомобилях Норвегии и Швейцарии
28	15	Стоп-сигнал ЭБУ: ABS, противобуксовочной системы, автоматической коробкой передач Выключатель аварийно-световой сигнализации

Схема блока предохранителей Opel / Vauxhall Astra H 2004-2009

В данной статье рассмотрим Опель Астра третьего поколения (Воксхолл Астра), выпускавшийся с 2004 по 2009 год. Здесь вы найдете схемы блока предохранителей Опель Астра Н 2004, 2005, 2006, 2007, 2008 и 2009 , получить информацию о расположении панелей предохранителей внутри автомобиля, а также узнать о назначении каждого предохранителя (расположение предохранителей) и реле.

См. другие Opel/Vauxhall Astra:

Схема расположения предохранителей Opel Astra H 2004-2009

Предохранители прикуривателя (розетки) в Opel Astra — это предохранители № 29, № 30 и № 35 в блоке предохранителей в багажном отделении.

Блок предохранителей в моторном отсеке

Расположение блока предохранителей

С помощью плоской отвертки нажмите на два боковых замка и снимите крышку.

Схема блока предохранителей

Назначение предохранителей в моторном отсеке

№	Ампер	Описание
1	20A	Антиблокировочная система тормозов (ABS)
2	30A	Антиблокировочная тормозная система (ABS)
3	30А	Вентилятор отопителя кондиционера
4	30А	Вентилятор отопителя кондиционера
5	30 А или 40 А	Вентилятор радиатора
6	20A или 30A или 40A	Вентилятор радиатора
7	10A	Стеклоомыватели (передние и задние)
8	15А	Звуковой сигнал
9	25A	Стеклоомыватели (передние и задние)
10	—	Не используется
11	—	Не используется
12	—	Не используется
13	15А	Противотуманная фара
14	30А	Стеклоочиститель (передний)
15	30А	Стеклоочиститель (задний)
16	5A	Электронные системы управления, Open&Start, ABS, люк в крыше, выключатель стоп-сигналов
17	25А	Подогрев топливного фильтра
18	25А	Стартер
19	30А	Трансмиссия
20	10А	Компрессор кондиционера
21	20A	Модуль управления двигателем (ECM)
22	7. 5A	Модуль управления двигателем (ECM)
23	10A	Корректор фар, адаптивное переднее освещение (AFL)
24	15А	Топливный насос
25	15A	Модуль управления коробкой передач (TCM)
26	10A	Модуль управления двигателем (ECM)
27	5A	Усилитель руля
28	5A	Модуль управления коробкой передач (TCM)
29	7.5A	Модуль управления коробкой передач (TCM)
30	10A	Модуль управления двигателем (ECM)
31	10A	Корректор фар, адаптивное переднее освещение (AFL)
32	5A	Контрольная лампа неисправности тормозной системы, кондиционер, выключатель педали сцепления
33	5A	Корректор фар, адаптивное переднее освещение (AFL), блок управления наружным освещением
34	7. 5A	Блок управления модуля рулевой колонки
35	20A	Информационно-развлекательная система
36	7,5 А	Мобильный телефон, цифровой радиоприемник, система Twin Audio, многофункциональный дисплей
К1	—	Реле стартера
К2	—	Реле блока управления двигателем (ECM)
КЗ	—	Выход «5»
К5.	—	Реле режима стеклоочистителя
К6	—	Реле включения стеклоочистителя
К7	—	Реле насоса омывателя фар
К8	—	Реле компрессора кондиционера
К10	—	Реле топливного насоса
К11	—	Реле вентилятора радиатора
К12	—	Реле вентилятора радиатора
К13	—	Реле вентилятора радиатора
К14	—	Реле подогрева топливного фильтра (дизель)
К15	—	Реле вентилятора отопителя
К16	—	Реле противотуманных фар

Блок предохранителей в багажном отделении

Расположение блока предохранителей

Блок предохранителей находится с правой стороны багажника. Поверните два зажима на 90 градусов и откиньте крышку вниз.

Схема блока предохранителей

Назначение предохранителей в багажнике

№	Ампер	Описание
1	25A	Стеклоподъемники передних дверей
2	—	Не используется
3	7,5 А	Приборная панель
4	5A	Система кондиционирования воздуха
5	7.5A	Подушка безопасности
6	—	Не используется
7	—	Не используется
8	—	Не используется
9	—	Не используется
10	—	Не используется
11	25A	Обогрев заднего стекла
12	15А	Стеклоочиститель заднего стекла
13	5A	Помощь при парковке
14	7. 5A	Система кондиционирования воздуха
15	—	Не используется
16	5A	Датчик занятости правого переднего сиденья, система Open&Start
17	5A	Датчик дождя, датчик качества воздуха, система контроля давления в шинах, внутреннее зеркало заднего вида с автоматическим затемнением
18	5А	Приборы, переключатели
19	—	Не используется
20	10A	Система динамического контроля демпфирования (CDC)
21	7.5A	Обогрев наружных зеркал заднего вида
22	20А	Сдвижная крыша
23	25A	Задние электрические стеклоподъемники
24	7,5 А	Диагностический разъем
25	—	Не используется
26	7,5A	Складывающиеся наружные зеркала
27	5A	Ультразвуковой датчик, противоугонная система
28	—	Не используется
29	15A	Прикуриватель / передняя розетка
30	15А	Задняя розетка
31	—	Не используется
32	—	Не используется
33	15A	Система Open&Start
34	25А	Сдвижная крыша
35	15А	Задняя розетка
36	20А	Розетка фаркопа
37	—	Не используется
38	25А	Центральный замок, выход «30»
39	15А	Обогрев переднего левого сиденья
40	15А	Обогрев переднего правого сиденья
41	—	Не используется
42	—	Не используется
43	—	Не используется
44	—	Не используется
К1	—	Вывод «15» замка зажигания (замка)
К2	—	Выход «15а» замка зажигания (замка)
КЗ	—	Реле обогрева заднего стекла

Схема блока предохранителей реле Vauxhall (Opel) Astra H с назначением и расположением

Opel Astra H — третье поколение легкового автомобиля компакт-класса Opel Astra, выпуска 2004, 2005, 2006, 2007, 2008, 2009 гг. бензиновые и дизельные двигатели.Также известен как Vauxhall Astra H . За это время машина прошла рестайлинг. В нашей статье вы найдете расположение блоков управления, подробное обозначение блоков предохранителей и реле Астра Н, их схемы и фото примеры исполнения. Выделим предохранитель, отвечающий за прикуриватель.

Назначение элементов в коробках вашей Astra H может отличаться от показанного и зависит от года выпуска, страны поставки и уровня электронного оснащения.

Моторный отсек

Расположен с левой стороны моторного отсека, рядом со стойкой и закрыт защитным кожухом.

состоит из двух разделов (FUSE и релейная коробка и раздел предохранителя высокой мощности)

диаграмма

Назначение

9 Electronic Engine Engine Engine Electronics

FB1	50A	FB1	50A
FB2	80050 Diesel (Контроллер времени свечения)
FB3	80050 EGUR
FB4	30а независимый нагреватель IH 100А дополнительный нагреватель — электрический, пассажирский салон EH
FB5	800A на коробке REC / задний предохранитель
FB6
FB6	80A на коробке REC / задний предохранитель
0 F1	20A 20A Anti-Lock тормозная система (ABS)
0 F2	30A против блокировки тормозной системы (ABS)
F3	30A Система отопления, вентиляции салона, климат-контроля (HVAC)
F4	30A Отопление, вентиляция и кондиционирование воздуха (HVAC)
0 F5	30 / 40A Вентилятор охлаждения 1 *
0 F6	30/40A Система охлаждения Вентилятор 2 *
0 F7	10A Шайбы ветрового стекла 20A (без речи) Центральная блокировка ZV
F8	15А Horn 10A (без РЭЦ) Центральный замок З. В., передний омыватель ветрового стекла, задний WA
F9	25А омыватели 25А (без РЭЦ) Обогрев заднего стекла HFH (K17_X125)
F10	7.5A К диагностическому разъему DIAG
F11	7,5A Приборы
F12	5A Циркуляционный насос 7,5A (без REC) Инф. ID Display, Twin Audio TWA аудиосистема, DAB цифровое вещание, TCV голосовой телефон
0 F13	15A фары тумана 5А интерьер лампы IRL (K18_x125)
0 F14	30A Windshield Wiper
F15	30A Дверца стеклоочистителя
F16	5A Модуль управления двигателем / Система Open-Start/Stop (без REC) ABS-ESP, Звуковой сигнал (K4_X125), Кондиционер, полуавтоматический кондиционер, электронный климат-контроль, Выключатель стоп-сигнала, эл. Гидравлическая жесткая вершина
920 F17	25A Топливный фильтр Отопление (Дизельные модели)
0 F18	25A STARTER
0 F19	30A Электронное оборудование передач
0 F20	10A 10A Кондиционер / рог (K4_X125)
0 F21	20A 20a Engine Electronics
0 F23	10A адаптивная система фары (AFL), выравнивание фар
0 F24	15A Топливный насос
15A электронные коробки передач
10a
0 F27	5A POWER рулевое управление
0 F28	5A электронное оборудование передачи
0 F29	7. 5А Электронное оборудование коробки передач 7,5А (с REC) Блок управления коробкой передач Автомат / Easytronic
F30	10А Электроника двигателя (катушки зажигания)
F31	10А Система адаптивного освещения фар (AFL). Корректор фар 15А (без REC) Очиститель заднего стекла (K56)
F32	5A Сигнальная лампа неисправности тормозной системы, кондиционер, выключатель педали сцепления
F33	5A Адаптивные фары (AFL).Выравнивание головы
0 F34	7.5A рулевая колонна модуль блока управления
0 F35	20A

F36	7.5A мобильный телефон / радио / двухместный аудиосистема / многофункциональный дисплей 15A (без REC) Прикуриватель

В одной из версий за работу прикуривателя отвечает предохранитель №36 на 15А. В противном случае см. блок в багажном отделении.

RELAY

K1 (K11_X125) Вентилятор радиатора (FE5, FE6)
K2 (K12_X125) Вентилятор радиатора (FE5, FE6)
K3 (K7_X125) (с REC) Насос шайба для фар (FE9)
K3 (K17_X125) (без REC) Обогрев заднего стекла (FE9)
K4 (K16_X125) (с REC) Противотуманные фары передние (FE13)
K4 (K18_X125) (без REC) Отключить загрузку (освещение салона и т.д. ) (FE13)
K5 (K5_X125) Стеклоочиститель, ветровое стекло, низкий/высокий (FE14, FE15)
K6 (K6_X125) Стеклоочиститель, ветровое стекло, ВКЛ/ВЫКЛ (FE14, FE15)
K7 (K15_X125) Вентилятор, салон – Кондиционер/обогрев (FE4)
K8 (K14_X125) (с REC) Фильтр обогрева (Дизель) (FE17)
K8 (K8_X125) (без REC) Компрессор, кондиционер (FE17)
K9 (K1_X125) Стартер (FE18, K3_X125)
K10 (K13_X125) Вентилятор радиатора (FE5, FE6)
K11 (K8_X125) (с REC) Компрессор, кондиционер (FE20, FE32)
K11 (K4_X125) (без REC) Звуковой сигнал сирены (FE20, FE16)
K12 (K2_X125) Контроллер управления двигателем (на FE21, FE26, FE32)
K13 (K10_X125) Топливный насос (FE24)
X K14 (K3_) Контакт 15 (на K1_X125, FE23, FE24, FE25, FE27, FE29, FE30, FE31, FE33)

Отдельные элементы реле могут располагаться вне основного блока, например:

K30A Реле вентилятора радиатора (FE5, FE6)
K30B Реле — вентилятор радиатора (FE5, FE6)
K84LD/RD Реле — гидроблок (складной верх) (FB1)
K93 Реле — разблокировки рычага переключения передач (АКПП AF17/4, AF22/4)

Багажный отсек

Расположен за левой боковой обивкой.

Тип 1

Диаграмма

9005A 23

9003

9003 36

0 26
25 / 30a Электрический привод для передней мощности Windows
не используется
3	7.5A Cluster
0 4	5a Отопление / кондиционер / Климат-контроль (HVAC)
7009A
не используется
0 8	не используется
0 9


25A 35A Отопление заднего стекла (стекло заднего стекла)
0 12	15A Windshield Wiper окна двери задка
13	5А Парковочный ассистент
14	7. 5a Система кондиционирования воздуха
0 15	не используется
0 16	5A Сиденье занято распознавание / Система открытого запуска
0 17	5A Датчик дождя / Датчик качества воздуха / Система мониторинга давления в шинах / интерьер Зеркало заднего вида
0 18	5A Приборы / коммутаторы
0 19	не используется
0 20	10A Динамический контроль амортизатора (CDC)
0 21	7.5а нагретые наружные зеркала заднего вида
0 22	25A
25 / 30a Power Windows для задних дверей
24	7.5A диагностический разъем
0 25	Не использовал
0 26	7. 5A электрические складные дверные зеркала
0 27	5A
0 28	не используется
0 29	15A сигарета Зажигалка, передняя розетка
0 30	10A 20051
0 32	9009
0 33	не используется
34	25A Верхняя крышка
35	10A Задняя розетка для Подключение дополнительных электрических бытовых устройств
20A	20A
0 37	5A
0 38	30A Central Blocking, терминал «30»
0 39	15A Нагретый переднее левое сиденье
0 40	15A нагретые переднего правого сиденья

0 43	не используется
0 44	Не используется

K2 (K3_X131) Реле обогрева заднего стекла, зеркал (на FR11, FR21), (на FB5, FB6)
K3 (K1_X131) Реле – контакт 15 (на FR12, FR13, FR14, FR16, FR17, FR18, FR20)
K4 (K2_X131) Реле – клемма 15а (на FR39, FR40)

Предохранитель №29 на 15А отвечает за работу прикуривателя, а f или дополнительные розетки 30 на 10А.

Тип 2

Диаграмма

Назначение

0
Это все. А если у вас есть вопросы, задавайте их в комментариях.
Opel Astra H (2004-2014) Схемы блока предохранителей
Потребность в компактном автомобиле остается на первом месте. Opel Astra относится к тому сегменту, который эффективно удовлетворяет потребности небольшой семьи. Немецкий автопроизводитель Opel приобрел огромная популярность из-за своих автомобилей, ориентированных на высокую производительность, и Astra входит в число вверху списка. Со всеми нетронутыми характеристиками это один из лучших бюджетных автомобилей для небольших автомобилей. семьи. Он продавался на Ближнем Востоке, в Ирландии, континентальной Европе, Южная Африка и Индия.
Astra H был выпущен в виде пятидверного хэтчбека в марте 2004 года. версия, которая считается трехдверным хэтчбеком. Он состоит из ветрового стекла, расширяется в крышу и обеспечивает панорамный вид, благодаря чему он также известен как панорамное лобовое стекло. Условное обозначение моделей начинается с буквы F, т.к. было первое поколение Астры. Astra H — третье поколение той же модели. поставляется с различными обновленными функциями.
Astra h поставляется с улучшенным двигателем и привлекательным интерьером со стильными деталями.То управляемость этого компактного автомобиля была улучшена за счет настройки подвески Lotus. Отдельно из них есть различное модернизированное оборудование, что делает его вполне подходящим для небольших семьи.
Это один из первых европейских автомобилей с цифровым радио. Однако эта особенность был доступен в некоторых версиях Astra. Другие инновационные функции представлены в последующие модели, такие как адаптивное переднее освещение и электронное непрерывное демпфирование контроль. Последующие запуски моделей Astra также в версиях универсал и купе. к концу 2005 года.
Люди, которые искали компактный автомобиль, оснащенный всеми эффективными функциями, нашли этот практичный вариант. В то время он приобрел огромную популярность благодаря своей дешевизне. ценообразование и эффективная работа.
Блок предохранителей находится за крышкой. Не храните какие-либо предметы позади обложка. В зависимости от оборудования существует это два разных блока предохранителей.
Седан 5-дверный, Универсал, Ван
Чтобы открыть, поверните обе защелки монетой и откиньте крышку.
Седан 3-дверный
Чтобы открыть, поднимите крышку вверх.
Седан 4-дверный
Чтобы открыть, поверните защелку против часовой стрелки. и откинуть крышку
Твинтоп
Чтобы открыть, потяните две ручки, снимите зажимы и откиньте крышку вверх.
Блок предохранителей версии A
F50 10A AC COUNDION (на реле K5)
F51 15a Fog Fight (Front) (на реле K39)
F52 15A вспомогательная розетка (задняя прикуривающая зажигалка) ACS
F53 70050 F53 70050 8005
F54 30A FHF
F55 30A Задние окна FHR
F56 7.5а задние фонарики (на K71), замок без ручки (на K24D)
K5 реле — компрессор, кондиционер (FE33, F50)
K24D Dead Block Relay (F56)
K39 реле — противотуманная лампа, фронт (F51)
K56 реле — стеклоочиститель, заднее окно (FE31, FE33)
K71 реле — реверсивный свет (F56, FE33)
9003 9003 — —
Box Fuse версия B
№ CITCURE
2
3 Загрузочный отсек Power Outlet
4 Реверсивные огни
5 Задний Power Windows
6 7
8 Нагретые внешние зеркала
9003 900 50 датчик дождя, система мониторинга давления шин, зеркало интерьера 9003 —
№ схема
1
1
2 —
3 Instruments
4 Отопление, Система кондиционирования воздуха, Электронный климат-контроль
5 подушки безопасности
6 —
7 —
8 —
9 —
10 —
11 Огретое заднее окна
12 Задние окна Wiper
13
13
14 14 Отопление, Система кондиционирования воздуха
15 —
16 Распознавание занятости сиденья, система Open&Start
17
18 —
—
20 CDC
21 Нагретые зеркала с подогревом
22 Sun Cround
23 23
240051
25 —
26 Электрические складные наружные зеркала
27 Ультразвуковой датчик, противоугонной сигнализации
28 — — —
— прикуривателя, передняя мощность
30 Выпускной розетки
31 —
32 –
33 Open&S Tart System
34 Sun Chrow, Twintop
35
36 36
37 —
38 Central Система блокировки, Terminal 30
39 39
40
41 —
42
43 —
44 –
Предохранители и реле в моторном отсеке
Если вы хотите получать информацию о новостях, используйте параметры уведомлений.
Эксплуатация:
1. Предохранители и реле в моторном отсеке

Предохранители и реле в Astra H можно найти в двух местах: в моторном отсеке и багажном отделении.
Блок предохранителей в моторном отсеке существует в двух вариантах (1 и 2). Они отличаются друг от друга тем, что имеют разные назначенные предохранители для защиты отдельные цепи.
Некоторые цепи защищены несколькими предохранителями.
Вариант 1 используется для автомобилей, выпущенных до фейслифтинга (2006 г.) и выше, если они оснащены большим блоком предохранителей в багажном отделении.
Так вариант 2 можно встретить в автомобилях, выпущенных с 2006 года и оборудованных небольшим блоком предохранителей в багажном отделении.
При замене предохранителя обязательно выключите соответствующую цепь и зажигание!
Не заменяйте предохранитель, пока не будет устранена причина неисправности. Особенно, если через короткое время после замены перегорает еще и новый предохранитель.
Вариант 1:
Предохранитель №
Ток [A] Предохранитель Цепь
1 20 АБС
2 30 АБС
3 30 Внутренний вентилятор системы климат-контроля
4 30 Вентилятор салона, отопление, система кондиционирования воздуха
5 30/40 Вентилятор радиатора (ток зависит от двигателя и комплектации)
6 20/30/40 Вентилятор радиатора (ток зависит от двигателя и комплектации)
7 10 Стеклоомыватель
8 15 Звуковой сигнал
9 25 Омыватель фар
10

Не используется
11

Не используется
12

Не используется
13 15 Противотуманные фары (передние)
14 30 Стеклоочиститель (передний)
15 30 Стеклоочиститель (передний)
16 5 Электронные блоки управления, система Open&Start, ABS, стоп-сигнал
17 25 Подогрев топливного фильтра (дизель) или иногда система кондиционирования воздуха
18 25 Стартер
19 30 Электроника коробки передач
20 10 Система кондиционирования воздуха
21 20 Электроника двигателя
22 7,5 Электроника двигателя
23 10 Регулятор угла наклона фар, система AFL (Adaptive Forward Lighting)
24 15 Топливный насос
25 15 Электроника коробки передач
26 10 Электроника двигателя
27 5 Усилитель руля
28 5 Электроника коробки передач
29 7,5 Электроника коробки передач
30 10 Электроника двигателя
31 10 Регулятор угла наклона фар, система AFL (Adaptive Forward Lighting)
32 5 Система кондиционирования воздуха, тормозная система, выключатель сцепления
33 5 Регулятор угла наклона фар, система AFL (Adaptive Forward Lighting), переключатель освещения
34 7,5 Блок управления, модуль рулевой колонки (CIM)
35 20 Информационно-развлекательная система
36 7,5 Мобильный телефон, цифровое радио, аудиосистема Twin, дисплей

Вариант 2:
№
предохранитель Ток [A] Предохранитель Цепь
1 20 АБС
2 30 АБС
3 30 Вентилятор салона, система климат-контроля,
4 30 Вентилятор салона, отопление, система кондиционирования воздуха
5 30/40 Вентилятор радиатора (ток зависит от двигателя и комплектации)
6 20/30/40 Вентилятор радиатора (ток зависит от двигателя и комплектации)
7 20 Центральный замок
8 10 Система омывателя ветрового стекла, задняя дверь
9 30 Обогрев заднего стекла, обогрев наружных зеркал
10 7,5 Порт диагностики
11 7,5 Инструменты
12 7,5 Мобильный телефон, цифровое радио, аудиосистема Twin, дисплей
13 5 Плафон освещения салона
14 30 Стеклоочиститель (передний)
15 30 Стеклоочиститель (передний)
16 5 Система кондиционирования воздуха, выключатель стоп-сигнала, ABS, звуковой сигнал
17 25/20 Подогрев топливного фильтра (дизель) или иногда система кондиционирования воздуха
18 25 Стартер
19

Не используется
20 15 Звуковой сигнал
21 20 Электроника двигателя
22 7,5 Электроника двигателя
23 5 Регулятор угла наклона фар
24 15 Топливный насос
25

Не используется
26 10 Электроника двигателя
27 7,5 Отопление, система кондиционирования, датчик качества воздуха
28

Не используется
29 5 Усилитель руля
30 10 Электроника двигателя
31 15 Стеклоочиститель (задний)
32 5 Выключатель стоп-сигнала
33 5 Регулятор угла наклона фар, переключатель освещения, переключатель сцепления, приборы, модуль двери водителя
34 7,5 Блок управления, модуль рулевой колонки (CIM)
35 20 Информационно-развлекательная система
36 15 Прикуриватель, переднее гнездо
Реле:
№ Символ Описание
К1 К11_Х125 Вентилятор радиатора
К2 К12_Х125 Вентилятор радиатора
К3 К7_Х125 Насос омывателя фар
К4 К16_Х125 Противотуманные фары
К5 К5_Х125 Стеклоочиститель (передний), низкая/высокая скорость
К6 К5_Х125 Стеклоочиститель (передний), вкл. /выкл.
К7 К15_Х125 Воздуходувка салона
К8 К14_Х125 Обогрев топливного фильтра (дизель)
К9 К1_Х125 Стартер
К10 К13_Х125 Вентилятор радиатора
К11 К8_Х125 Компрессор кондиционера
К12 К2_Х125 Блок управления двигателем (ECU)
К13 К10_Х125 Топливный насос
К14 К3_Х125 Клемма «15»

Додано: 2014-12-11

2.Предохранители и реле в багажном отделении — 2014-12-15
3. Сигнально-информационные циферблаты (лампы) приборной панели — перечень и описание. — 2015-03-18
Реклама в Интернете
Реле opel astra h. Где находится блок предохранителей на Опель Астра, его снятие и замена
Автоматические выключатели
Маркировка нового предохранителя должна совпадать с маркировкой неисправного предохранителя.
В автомобиле имеется три блока предохранителей:
■ слева в передней части моторного отсека.
■ за вещевым ящиком в автомобилях с левосторонним управлением или за бардачком в автомобилях с правосторонним управлением.
■ под крышкой с левой стороны багажного отделения.
Перед заменой предохранителя выключите соответствующий выключатель или зажигание.
Неисправный предохранитель можно определить по перегоревшему предохранителю. Заменяйте предохранитель только после устранения причины его выхода из строя.
Некоторые цепи могут быть защищены несколькими предохранителями.
Кроме того, можно вставлять плавкие предохранители без специального назначения.
Съемник предохранителей
Съемник предохранителей хранится в блоке предохранителей, установленном в моторном отсеке.
Наденьте устройство на предохранитель сверху или сбоку, в зависимости от типа предохранителя, и извлеките предохранитель.
Блок предохранителей в моторном отсеке
Блок предохранителей расположен в передней левой части моторного отсека.
Освободите защелку крышки и поднимите крышку вверх до упора. Снимите крышку, потянув ее прямо вверх.

После замены перегоревших предохранителей закройте крышку блока предохранителей и зафиксируйте ее, нажав сверху. Если крышка блока предохранителей закрыта неправильно, это может привести к неисправности.
Блок предохранителей на приборной панели
На автомобилях с левосторонним управлением блок предохранителей расположен за бардачком на приборной панели. Откройте отсек и нажмите влево, чтобы разблокировать.Потяните отсек вниз и снимите его.
На автомобилях с правым рулем блок предохранителей расположен за крышкой в перчаточном ящике. Откройте передний отсек для хранения, затем откройте крышку и опустите ее.
Чтобы получить доступ к расположенному в моторном отсеке, отожмите две защелки и снимите крышку. Для доступа к предохранителям и реле, расположенным в багажном отделении, необходимо повернуть две защелки крышки на 90º и откинуть ее вниз.
Магистральные предохранители
1 (25 А) — стеклоподъемники передних дверей. Если вдруг перестал работать стеклоподъёмник одной из передних дверей, сначала проверьте этот предохранитель, затем проводку в месте открывания двери, между кузовом и дверью. Провод мог оборваться или разъем мог окислиться. Снимите обшивку с двери и проверьте провода внутри двери. Проверьте массу (коричневый провод между кузовом и дверью). Сняв обшивку, также осмотрите механизм привода подъемника и проверьте его двигатель.
Если стеклоподъемники работают некорректно, их можно запрограммировать. Для этого отключите на некоторое время аккумуляторную батарею, снова подключите ее, включите зажигание, при закрытом окне нажмите и удерживайте кнопку стеклоподъемника в течение 3-5 секунд. Нажмите и удерживайте кнопку для каждой двери отдельно.
2 — не используется.
3 (7,5 А) — приборная панель . Если не работают приборы или подсветка панели, также проверьте предохранитель 18. Это может быть плата самой панели или разъем проводки на ее задней стороне.
4 (5 А) — система кондиционирования.
Если кондиционер не работает, проверьте также предохранитель 14 в этом блоке и предохранители 4, 20, 32 в моторном отсеке, а также реле К8_Х125 под капотом. В меню автомобиля могут быть установлены неверные настройки. Попробуйте убрать экономичный режим ECO, изменить настройки климат-контроля и кондиционера.
При отрицательных температурах кондиционер не включится из-за низкого давления газа в системе, поэтому зимой его лучше включать в теплых боксах (для смазки уплотнителей).Проверьте давление, при необходимости залейте и проверьте систему на наличие утечек. Проверить работу сцепления и компрессора, исправность кнопки А/С. Точную причину установит диагностика в сервисе с помощью устройства, подключенного к диагностическому разъему.
5 (7,5 А) — подушки безопасности.
6,7,8,9,10 — не используется.
11 (25 А) — обогрев заднего стекла.
Если заднее стекло перестало запотевать или обогрев включается только на несколько секунд, проверьте также предохранитель 18 в этом блоке и реле К3_Х131 в блоке под капотом.
12 (15 А) — очиститель заднего стекла. Если у не работает задний «дворник» , проверьте дополнительно к этому пред. 15 в моторном отсеке. Распространенная проблема – попадание влаги в двигатель и механизмы заднего дворника.
Ржавчина может привести к заклиниванию некоторых деталей. Чтобы снять механизм с моторчиком, нужно снять обшивку двери багажника, а затем и сам механизм. После снятия проверьте состояние вала, выбив втулку, которая на него надевается.Если вал засорен, заржавел или не вращается, выбейте его, очистите и установите на место.
13 (5 А) — система помощи при парковке.
14 (7,5 А) — система кондиционирования. См. пред. четыре.
15 — не используется.
16 (5 А) — система обнаружения пассажиров на переднем сиденье, система Open&Start.
17 (5 А) — датчик давления в шинах, датчик дождя, датчик качества воздуха, зеркало заднего вида с автозатемнением.
18 (5 А) — приборы и выключатели на панели.См. пред. 3.
19 — не используется.
20 (10 А) — управление амортизатором (система CDC).
21 (7,5 А) — обогрев боковых зеркал.
Обычно включается при нажатии на кнопку обогрева заднего стекла. Если перестал работать обогрев бокового зеркала, проверьте проводку между кузовом и дверью, а также в самом зеркале. Для этого снимите крышку или все зеркало и проверьте контакты в разъеме внутри него. Часто подгорают или окисляются нижние контакты.Если не работает обогрев зеркал в сочетании с обогревом заднего стекла, проверьте также предохранитель 11.
Проводка и разъемы внутри зеркала заднего вида в Opel Astra H
Расшифровка:
22 (20 А) — стеклянная сдвижная крыша (люк с электроприводом). См. также пред. 34.
23 (25 А) — стеклоподъемники задних дверей. Если одно из стекол в задних дверях перестало опускаться/подниматься, проверьте жгут проводов, который выходит из кузова и входит в дверь.
Обычно там обрывается коричневый провод, который идет на массу. Также проверьте исправность кнопки на двери, мотора и подъемного механизма, сняв обивку двери. Не помешает проверить предохранитель 1, отвечающий за работу передних электростеклоподъемников.
24 (7,5 А) — диагностический разъем. Разъем OBD2 расположен под ручником, спрятан за обшивкой полки. Для диагностики ошибок обычно подключаются сканеры Tech3, MDI или OP-COM.
25 — не используется.
26 (7,5 А) — электропривод складывания боковых зеркал.
27 (5 А) — сигнализация, ультразвуковой датчик.
В штатной сигнализации Opel Для постановки на охрану Astra H нажмите кнопку брелока 2 раза, после чего автомобиль встанет на охрану с 15-секундной задержкой. Чтобы просто закрыть все двери, нужно нажать эту же кнопку 1 раз, тогда режим охраны не включится. Чтобы открыть или закрыть все окна, нужно нажать и удерживать кнопку открытия/закрытия соответственно.
28 — не используется.
29 (15 А) — прикуриватель, розетка 12 В на центральной консоли. Обычно этот предохранитель перегорает при коротком замыкании в гнезде прикуривателя. Если будете вставлять в него нестандартные разъемы от приборов, следите, чтобы на них не было посторонних шайб, которые могут слететь и замкнуть контакты. Подключать устройства лучше к дополнительной розетке 12 В (при наличии) или к разветвителю.
30 (15 А) — розетка 12В задняя.
31, 32 — не используется.
33 (15 А) — Система «Открыть и запустить».
34 (25 А) — стеклянная сдвижная крыша (люк с электроприводом). См. также пред. 22.
35 (15 А) — розетка 12В задняя.
36 (20 А) — розетка для подключения прицепа, тягово-сцепного устройства.
37 — не используется.
38 (25 А) — центральный замок, клемма «30».
Если центральный замок перестает закрывать двери, проверьте, горит ли внутреннее освещение. Если он горит, скорее всего, вышел из строя концевой выключатель в одной из дверей и блок «думает», что одна из дверей открыта.Обычно это вызывает тревогу. В случае проблем с центральным замком можно попробовать скинуть на время клемму аккумулятора и подключить обратно. Для определения точной причины можно произвести диагностику способами, описанными в конце статьи, или в автосервисе при подключении прибора к диагностическому разъему.
39 (15 А) — подогрев сиденья водителя.
40 (15 А) — подогрев сиденья переднего пассажира.
Если сиденья перестают нагреваться при включении этой функции, проверьте разъемы и провода под ними.
41, 42, 43, 44 — не используется.
Расшифровка:
1 (20 А) — антиблокировочная система тормозов ABS.
2 (30 А) — антиблокировочная система тормозов ABS.
Если загорается лампа АБС на панели и эта система перестает работать,
проверьте и очистите датчики АБС и датчики скорости на передних и задних колесах, их проводку и разъемы. Дело может быть и в блоке управления АБС. Более точную причину можно будет сказать по результату диагностики устройства. Обычно проблемы с АБС возникают после замены ступиц колес или их подшипников, при сборке узлов неправильно устанавливаются датчики или их разъемы, что приводит к перетиранию проводов или отсутствию контакта.
3 (30 А) — вентилятор печки (климат-контроль).
4 (30 А) — вентилятор печки (кондиционер).
Если перестала работать печка, возможно, засорился сам вентилятор, сгорел его моторчик или термопредохранитель. Засор особенно вероятен, если печь давно (несколько лет) не обслуживалась.
Разберите печь, очистите все детали и смажьте ось вентилятора и подшипники. Чтобы добраться до печки, нужно снять бардачок.Если печка работает только в последнем максимальном положении, нужно поменять резистор. Дело может быть и в блоке управления климат-контролем или кондиционером. Если печка дует холодным воздухом, проверьте уровень антифриза и наличие воздуха в системе охлаждения.
5 (30 или 40 А) — вентилятор радиатора.
6 (20, 30 или 40 А) — электродвигатель вентилятора радиатора.
Если вентилятор охлаждения перестал включаться, проверьте исправность его двигателя, подав напряжение напрямую от аккумуляторной батареи.Если двигатель не работает, снимите его, разберите и почистите, проверив щетки, или замените новым. Это может быть электронный блок управления, датчик температуры, термостат или проводка. Правильная диагностика покажет точную причину.
7 (10 А) — омыватели передние и задние. Если омыватель перестал работать во время похолодания, проверьте уровень жидкости в бачке омывателя, не замерзла ли она в трубках и форсунках. При необходимости прогрейте и замените. Также проверьте исправность бензонасоса в баке, подав на него напряжение 12 В и проводку.
8 (15 А) — звуковой сигнал. Если сигнал перестал работать, скорее всего дело в модуле CIM, подрулевом кабеле и его разъеме. В этом случае обычно перестают работать кнопки, расположенные на руле (например, громкости). Распространенная проблема. Если дело в сим-модуле, обычно помогает перепайка контактов на его плате, ремонт оборванных проводов или замена на новый модуль.
9 (25 А) — омыватели передние и задние. См. выше ранее. 7.
10, 11, 12 — не используется.
13 (15 А) — противотуманные фары. Если не работает, проверьте лампы, разъемы и проводку.
14 (30 А) — очистители лобового стекла . Если «дворники» не работают, скорее всего, засорился или примёрз механизм в моторе-редукторе или контакты проводов. Разобрать и почистить. Также проверьте щетки двигателя.
Установка интервала работы очистителей в прерывистом режиме: нажать рычаг дворников вниз для их включения, выждать необходимое время и включить прерывистый режим их работы (переключить рычаг вверх).Очистители теперь будут запускаться с заданным интервалом. Допустимые значения: 2-15 секунд.
15 (30 А) — очиститель заднего стекла. См. пред. 12 в блоке багажника.
16 (5 А) — Система Open & Start, открывающаяся крыша, ABS, выключатель стоп-сигнала.
17 (25 А) — подогрев топливного фильтра (только для дизелей).
18 (25 А) — стартер. Если не крутит, проверьте реле К1_Х125, заряд аккумулятора, контакты его клемм, минусовой контакт на кузове автомобиля, исправность самого стартера, втягивающего реле и проводку/разъемы.При наличии АКПП проверьте ее селектор, исправность выключателя педали тормоза. Диагностика укажет точную причину.
19 (30 А) — электронные системы коробки передач.
20 (10 А) — компрессор кондиционера. См. пред. 4 в багажнике.
21 (20 А) — электронные системы двигателя.
22 (7,5 А) — электронные системы двигателя.
23 (10 А) — фары, адаптивный свет (система AFL), электрокорректор угла наклона.
Если у соседа перестал работать дальний свет, проверьте и замените лампы. Для замены лампы в одной из фар необходимо повернуть колеса в обратную сторону, открыть специальный люк, расположенный в колесной арке, снять через него резиновый чехол с фары, вынуть старую лампу, повернув ее против часовой стрелки и установите новую лампу, повернув ее для фиксации в разъеме по часовой стрелке.
Для включения режима фар «дорога домой» необходимо выключить зажигание и вынуть ключ из замка, открыть дверь водителя и поморгать дальним светом(короткое нажатие рычага на себя).После этого при закрывании водительской двери будет включаться ближний свет + фара заднего хода, которая автоматически гаснет через 30 секунд.
24 (15 А) — топливный насос. Если насос не качает бензин и двигатель не запускается, проверьте провода под капотом в гофре между блоком управления двигателем и блоком предохранителей. Обычно они там перетерты или пропадает контакт в разъёмах подключения к этим блокам. Диагностика и чтение ошибок могут определить точную причину.
25 (15 А) — электронные системы коробки передач.
26 (10 А) — электронные системы двигателя.
27 (5 А) — электроусилитель руля.
Если руль начинает туго крутиться, проверьте силовой предохранитель FB3, уровень масла в бачке ГУР. Резервуар находится под капотом со стороны пассажира, в нише возле лобового стекла.
Если руль туго крутится только в мороз, при прогреве работает нормально, скорее всего масло в ГУР замерзает, смените масло на более стойкое к температурам.При проблемах с маслом может выйти из строя или заклинить рулевая рейка. Также мог выйти из строя насос, в этом случае либо ремонт, либо замена на новый.
28 (5 А) — электронные системы трансмиссии.
29 (7,5 А) — электронные системы трансмиссии.
30 (10 А) — электронные системы двигателя.
31 (10 А) — фары, адаптивный свет (система AFL), корректор угла наклона. См. пред. 23.
32 (5 А) — кондиционер, выключатель педали сцепления, лампа неисправности тормозов.
33 (5 А) — наружное освещение (блок управления), фары, адаптивный свет (система AFL), электрокорректор угла наклона.
34 (7,5 А) — модуль рулевого управления (блок управления).
35 (20 А) — информационно-развлекательная система.
36 (7.5) — Система Twin Audio, дисплей, радио, моб. телефон.
Реле в блоке под капотом
К1_Х125 — реле стартера.
К2_Х125 — реле электронного блока управления двигателем (ЭБУ).
К5_Х125 — реле режимов работы стеклоочистителя.
К6_Х125 — Реле переднего стеклоочистителя. См. пред. 14 в блоке под капотом.
К7_Х125 — Реле омывателя фар (насос). Если не работает, проверьте уровень жидкости в омывателе, а также отсутствие засоров и замерзаний в патрубках и форсунках.
К8_Х125 — Реле компрессора кондиционера.
К10_Х125 — Реле топливного насоса. См. пред. 24 в блоке под капотом.
К11_Х125 — Реле вентилятора радиатора.
К12_Х125 — Реле вентилятора радиатора.
K1Z_X125 — Реле вентилятора радиатора. См. пред. 5 в блоке под капотом.
К14_Х125 — реле подогрева топливного фильтра (только для дизелей).
К15_Х125 — реле вентилятора печки. См. пред. 3 в блоке под капотом.
К16_Х125 — реле противотуманных фар. См. пред. 13 в блоке под капотом.
Силовые предохранители в моторном отсеке Opel Astra H
FB1 (50 А) — жесткая электрогидравлическая крыша HT.
FB2 (80 А) — регулятор времени накала (только для дизеля).
FB3 (80 А) — электрогидравлический усилитель руля. См. пред. 27 в блоке под капотом.
FB4 (30 А) — автономный отопитель IH.
FB4 (100 А) — дополнительный электронагреватель в салоне EH.
FB5 (80 А) — блок предохранителей и реле в багажнике.
FB6 (80 А) — блок предохранителей и реле в багажнике.
Посмотрите интересное видео на эту тему:
распечатать эти две фотографии in c in et e на одном листе А4 с двух сторон>ламинат>забрать в бардачок>
Расположение и назначение предохранителей вариант 2
Полный размер: 2592x1944px, 771 Кб Полный размер: 2592x1944px, 869 Кб
Цена вопроса ~ 50 руб. (*скачать фото в полном размере 2592×1944 — фото отличного качества)
назначение предохранителей зависит от типа блока в багажном отделении :
Упрощенное оборудование (в основном дизельные Караваны ) — задний блок (без РЭК)
назначение предохранителей, опция 1 + Малый задний блок 1279×932 jpg
1.АБС — 20 А
2. АБС — 30 А
3. Система отопления и вентиляции салона — климат-контроль — 30 А
4. Система отопления и вентиляции салона — кондиционер — 30 А
5. Вентилятор радиатора* 30 А или 40 A
6. Вентилятор радиатора * 20 A или 30 A или 40 A
7. центральный замок — 20 А
8. Стеклоомыватели — 10 А
9. Про обогрев заднего стекла и наружных зеркал — 30 А
10. Разъем для диагностики — 7,5 А
11.Устройство s — 7,5 А
12. Мобильный телефон / радио / система Twin Audio / многофункциональный дисплей — 7,5 А
13. В внутреннее освещение — 5 А
14. С капельного очистителя ветрового стекла- 30 А
15. ОТ капельного очистителя ветрового стекла- 30 А
16. Звуковой сигнал, АБС, выключатель стоп-сигналов, кондиционер — 5 А
17. Кондиционер — 20 А
18. Стартер — 25 А
19 —
20 Сигнал — 15А
21. Электронное оборудование двигателя — 20 А
22.Электронное оборудование двигателя — 7,5 А
23. Система адаптивного освещения (AFL), корректор фар — 5 А
24. Топливный насос — 15 А
25. Электронное оборудование коробки передач — 15 А
26. Электронное оборудование двигатель — 10 А
27. Отопитель, кондиционер, датчик состояния воздуха — 7,5 А
28. Электронное оборудование коробки передач — 5 А
29. Усилитель рулевого управления — 5 А
30. Электронное оборудование двигателя — 10 А
31. Стеклоочиститель заднего стекла — 15 А
32.Выключатель стоп-сигналов — 5 А
33. Регулятор положения фар, переключатель света, переключатель сцепления, приборы, модуль двери водителя — 5 А
34. Блок управления модуля рулевой колонки (CIM) — 7,5 А
35. Информационно-развлекательная система — 20 А
36. Прикуриватель, переднее гнездо — 15 А
Полная комплектация — задний модуль REC — схема предохранителей более сложная.
опция 2
2592x1944px, 771 Кб + тыл (РЕК) : 2592x1944px, 869 Кб
1.АБС — 20 А
2. АБС — 30 А
3. Система отопления и вентиляции салона — климат-контроль — 30 А
4. Система отопления и вентиляции салона — кондиционер — 30 А
5. Вентилятор радиатора * 30 А или 40 А
6. Вентилятор радиатора * 20 A или 30 A или 40 A
7. Стеклоомыватели — 10 A
8. Сигнал — 15 A
9. Омыватель фар — 25 A
-95 10. — 11. —
12. —
13. Противотуманные фары — 15 А
14. С капельного очистителя ветрового стекла- 30 А
15.ОТ капельного очистителя ветрового стекла- 30 А
16. Звуковой сигнал, АБС, в выключателе стоп-сигнала, кондиционере — 5 А
17. — * Обогрев, затем сливной фильтр (дизельный двигатель) — 25 А
18. Стартер — 25 А
19. Электроника трансмиссии — 30 А
20. Компрессор кондиционера — 10 А
21. Электронное оборудование двигателя — 20 А
22. Электронное оборудование двигателя — 7,5 А
23. Система адаптивного головного света (AFL), корректор фар регулировка — 10 А
24. Топливный насос — 15 А
25.Электронное оборудование коробки передач — 15 А
26. Электронное оборудование двигателя — 10 А
27. Электрогидроусилитель руля — 5 А
28. Электронное оборудование коробки передач — 5 А
29. Электронное оборудование коробки передач — 7,5 А
30. Электронное оборудование двигателя — 10 А
31. Система адаптивного освещения фар (AFL), корректора угла наклона фар — 10 А
32. Тормозная система, система кондиционирования, система управления сцеплением — 5А
33. Система адаптивного освещения фар ( AFL), корректор фар по высоте, выключатель света — 5 А
34.Блок управления модуля рулевой колонки (CIM) — 7,5 А
35. Информационно-развлекательная система — 20 Ампер
36. Мобильный телефон / радио / система Twin Audio / многофункциональный дисплей — 7,5 А
ссылка:
Большинство цепей питания электрооборудования Опель Астра имеют предохранители. В этой статье мы подробно опишем блок предохранителей Опель Астра Н (схема), его расположение, а также процесс замены элемента.
[Скрыть]
Что это такое и зачем он нужен
Предохранитель — это устройство, защищающее потребителей электроэнергии и электрических цепей от коротких замыканий и перегрузок системы.Он содержит изолирующий корпус, плавкие вставки и специальную клемму, соединяющую плавкие вставки и электрическую цепь. Во избежание перегрева в некоторые части также включен кварцевый песок.
Блок предохранителей нужен для того, чтобы защитить систему и не допустить возгорания при резком повышении уровня тока. Происходит это из-за того, что они перегорают первыми. В основном такой предмет является одноразовым.
Расположение и компоновка
Наиболее популярное расположение предохранителей в салоне или под капотом (они находятся возле омывателя).У каждого автомобиля своя компоновка, в зависимости от расположения (возле прикуривателя или стиралки). Схема необходима для того, чтобы лучше понять происходящие процессы, а также принцип работы. Некоторые типы автомобилей (например, грузовики) могут иметь более одного блока предохранителей, а то и 4 или 5. Они также могут быть разбросаны по автомобилю, но это случается редко.
Блок предохранителей моторного отсека
В автомобиле Opel Astra блок не один, а два. Их расположение в моторном отсеке и салоне (недалеко от прикуривателя).Схема рабочих процессов в Опель Астра и элементов, защищенных предохранителями, чуть ниже.
Процесс снятия и замены
Описанный в статье блок имеет свойство выгорать, либо требуется замена отдельных деталей. Как определить, что нужно удалить, а что нужно установить новое?
Автолюбители часто используют такой простой метод, как просто вытащить предмет, рассмотреть его на свету и, если нет значительных повреждений, поставить на место.Ни в коем случае не проверяйте детали таким методом, как в Opel Astra H, так и во всех остальных! Этот метод очень ненадежен и сомнительный! Ведь такие процессы, как перегоревшая перемычка или окислившаяся деталь, на глаз не обнаружить.
Блок предохранителей салона
Существует метод проверки целостности детали в автомобиле Опель Астра. Ничего не нужно вынимать. Включите цепи, которые не работают (это может быть плита, свет, или магнитофон или габариты).Далее проверяем напряжение щупом сначала на одном конце, потом на другом. Предположим, что на одном конце (на выходе) есть напряжение, а на другом нет. В этом случае запчасть повреждена. Эта проверка в машине делается очень быстро – в течение одной минуты.
Заменить сгоревшую деталь на аналогичную по номиналу. Номинал увеличивается только тогда, когда вы добавляете что-то еще к сгоревшей цепочке. Как правильно установить новую деталь в блок? Они устанавливаются по аналогии со старыми.Единственное, что желательно проверять новые детали перед заменой. Есть метод, подходящий для любых систем, неважно, расположены они в моторном отсеке или возле прикуривателя. Благодаря ему вы быстро проверите товар на качество, чтобы ваш автомобиль Opel Astra H не пострадал.
Итак, привяжите провода к концам новой детали и один к плюсу, другой к минусу.
Таким образом, произойдет короткое замыкание. Если деталь полностью сгорела, значит партия действительно качественная и можно продолжать установку.А если элемент начал плавиться, то устанавливать этот замес нежелательно. В ситуациях перенапряжения внутри автомобиля они тоже расплавятся, а это сулит, что вместе с ними расплавится электропроводка, что приведет к серьезным последствиям. Так что внимательно выбирайте предохранители, вовремя проверяйте и берегите свой Opel Astra H.
Видео «Замена предохранителя»
Предлагаем вашему вниманию видео как самостоятельно заменить предохранитель моторчика омывателя в автомобиле Опель Астра.
Рассмотрим, где находятся предохранители Опель Астра Н, как к ним добраться и вскрыть блоки, как определить неисправность, а также какие детали выбрать для замены и как их заменить.

Предохранители Opel Astra H необходимы для размыкания электрической цепи, подвергшейся перегрузке. Проще говоря, если ток в цепи увеличился, то предохранитель сгорит, и цепь соответственно разомкнется. Это необходимо для предотвращения короткого замыкания, которое может привести к повреждению всей электроники в автомобиле и даже к возгоранию.А блок создан для удобства автовладельца. Ведь если бы предохранители были разбросаны по всей цепи, заменить их было бы очень сложно. Благодаря тому, что все они собраны в одном месте, вам не придется искать нужный по всему автомобилю.
Где находится блок в опель астра H
Перед началом работ с любой электрикой в опель астра, в том числе с предохранителями лучше вынуть ключ из замка зажигания. В противном случае можно получить удар током, либо случайно устроить короткое замыкание.У Опель Астра 2 блока предохранителей — один в багажнике и один под капотом.
В базовой комплектации Опель Астра оснащен одним блоком в моторном отсеке, а вторым, поменьше, в багажном отделении. В полном наборе 2 полных элемента в тех же местах. Это связано с тем, что электронная схема отличается из-за разных электронных компонентов.
Доступ к предохранителям
Блок под капотом:
Вставьте плоскую отвертку в зазор между крышкой и защелкой
Немного отогните ее и поднимите крышку.
То же самое и с другим замком.
В некоторых комплектациях Опель Астра блок разделен на две части. В этом случае снять крышку можно будет одновременным нажатием на фиксаторы, удерживающие крышку.
В багажнике:
В Опель Астра хэтчбек и универсал блок расположен слева в багажнике. Доступ к нему можно получить, открыв отверстие в обшивке, повернув защелки.
В седане аналогичная система, но размер крышки меньше.
Размер блока зависит от комплектации Опеля Астра.
Предохранители и реле Опель Астра Н в полной комплектации. Описание блока предохранителей в блоке реле Опель Астра Н Опель
На автомобилях Опель Астра Н блоки предохранителей играют очень важную роль в защите автомобиля от возгорания из-за резкого повышения напряжения. Поэтому некоторые сведения об их расположении, функционировании и устройстве будут очень полезны для автолюбителя.
Блок предохранителей «Опель Астра Н»: назначение и устройство
Электрооборудование автомобиля играет достаточно важную роль в функционировании всего транспортного средства.От исправности электропроводки автомобиля зависит работа фар, системы зажигания, подсветки панели приборов, автомобильного прикуривателя и магнитолы.
Как отмечалось ранее, блок предохранителей предназначен для защиты автомобиля от возгорания при быстром повышении напряжения. Предохранители берут на себя удар и являются одноразовыми. должны быть немедленно заменены. Блоки предохранителей могут быть установлены в салоне или под капотом автомобиля.
Следует понимать, что каждый производитель автомобилей устанавливает блоки предохранителей индивидуально: на модели Opel Astra N, например, они расположены под капотом и в салоне (рядом с прикуривателем автомобиля).Однако этот элемент можно установить абсолютно в любую часть автомобиля: багажник, капот или салон. В грузовиках есть от четырех до пяти блоков предохранителей.
На каждом автомобиле расположение блоков безопасности индивидуально: чтобы найти блоки безопасности на конкретной модели автомобиля, необходимо обратиться к эксплуатационной документации автомобиля.
Блок предохранителей «Опель Астра Н» состоит из множества реле и непосредственно предохранителей. Каждый элемент отвечает за защиту того или иного компонента автомобиля.
На многих моделях автомобиля Опель Астра Н обычно устанавливаются два предохранительных блока: один под капотом (со стороны водителя), другой находится в багажном отделении и находится под крышкой внешней обшивки, также со стороны водителя. Расположение компонентов блока, а также схемы различаются в зависимости от комплектации автомобиля. Такое расположение характерно для блоков предохранителей Opel Astra N 2011 и 2010 годов выпуска.
Поэтому для владельцев этих моделей автомобилей процесс замены деталей будет примерно одинаковым.Ведь блоки предохранителей «Опель Астра Н» 2010 без изменений перекочевали на новейшую модель автомобиля.
Подготовка к «взлому» предохранительного блока
Перед началом поиска блока предохранителей необходимо выключить силовой агрегат и выключить зажигание, повернув ключ в положение OFF. Это необходимо сделать для предотвращения поражения электрическим током или короткого замыкания блока предохранителей Опель Астра Н 2008, 2010, 2011, 2007, 2006 годов выпуска. Что ж, избежание этих последствий убережет транспортное средство от пожара.
Поскольку существует риск замыкания контактов отверткой при разборке блока предохранителей, необходимо строго соблюдать технику безопасности. Также не стоит заниматься разборкой детали, если до этого у вас не было опыта подобных поломок автомобиля. Дешевле и проще отвезти автомобиль к специалисту для полного и тщательного осмотра.
Как открыть блок предохранителей?
Крышку удобно открывать отверткой. С левой стороны есть два фиксатора.Процесс вскрытия крышки блока предохранителей Опель Астра Н 2007 года и автомобилей других годов выпуска выглядит следующим образом:
отвертка вставляется в щель между клипсой и крышкой;
хомут слегка погнут, тогда крышку следует приподнять;
аналогичную операцию проводят со вторым хомутом;
крышка расположена вертикально.
Если проделать все эти операции, то снять крышку получится без проблем, ее надо будет только немного потянуть вверх.
Блок предохранителей Opel Astra N 2006 года состоит из двух частей. Поэтому процесс разборки выглядит несколько иначе. С блока для крепления реле и предохранителей снимается крышка. Чтобы демонтировать его, нажмите на внутренние зажимы. После этого таким же образом (потянув вверх) снимается крышка, открывая тем самым доступ к основным предохранителям, которые размещены в ряд.
Стоит отметить, что блок предохранителей Опель Астра Н 2007 года также состоит из двух частей. Более того, эта модель автомобиля является последней, на которую устанавливалась подобная деталь.Блок предохранителей «Опель Астра Н» 2008 и последующих годов выпуска — неразъемный, не разделенный на части.
Расшифровка блока предохранителей
После демонтажа крышки открывается «капотный» блок предохранителей «Опель Астра Н» 2008 и других годов выпуска, на котором установлена составная часть. Открытый блок предохранителей представляет собой упорядоченное расположение предохранителей и реле. Каждый элемент способен выдержать определенное количество электричества, а также отвечает за устройства автомобиля.
Для простоты идентификации каждый предохранитель имеет свой цвет, в зависимости от того, какую силу тока он выдерживает.Исходя из этого, формируется распиновка блока предохранителей Опель Астра Н.
Расположение реле и предохранителей в разных моделях автомобилей с разной комплектацией будет отличаться. Поэтому перед вмешательством нужно убедиться, что имеющаяся схема подходит к вашему авто Опель Астра Н.
«Распределение» реле и предохранителей: первый тип оборудования
Блок предохранителей, устанавливаемый на «Опель Астра Н», при базовой комплектации автомобиля защищает ряд важных элементов от выхода из строя в результате внезапного скачка напряжения.
Плавкие предохранители антиблокировочной тормозной системы способны выдерживать от 20 до 30 ампер; климат-контроль, а также система, отвечающая за обогрев и вентиляцию салона автомобиля, выдерживают около 30 ампер. Вентилятор охлаждения защищен предохранителем, способным выдержать от 30 до 40 ампер. Центральный замок выдерживает 20 ампер.
Следует отметить, что приведенный выше перечень не полностью отражает все системы автомобиля, которые защищены предохранителями. Для того чтобы узнать полный список, необходимо внимательно изучить техническую документацию автомобиля.
Блок предохранителей задний «Опель Астра Н»
Как было сказано ранее, Опель Астра Н имеет два предохранительных блока: спереди, в моторном отсеке автомобиля, и в багажнике. На предохранителях и реле багажника есть обозначения, требующие расшифровки:
Обогрев заднего стекла — KZ X131.
Клемма 15а — K2 X131.
Клемма 15 — К1 Х131.
Полная расшифровка блока предохранителей «Опель Астра Н» есть в технической документации автомобиля.
Блок предохранителей багажника
Блок предохранителей в багажнике автомобиля «Опель Астра Н» расположен с левой стороны. В автомобиле с типом кузова хэтчбек добраться до блока можно, выполнив следующие действия: откручиваются фиксирующие элементы круглой формы, после чего опускается крышка обшивки. У седана также есть небольшая крышка, оснащенная двумя ручками. Нужно потянуть за них, отсоединить клипсы и поднять крышку вверх.
Как и в случае с блокировкой капота, полностью оборудованный автомобиль оснащен самым большим и сложным блоком безопасности.
Как диагностировать работоспособность предохранителя?
Часто в автомобиле начинаются проблемы с электрооборудованием, а также с зажиганием. Одной из причин возникших неисправностей является выход из строя предохранителей. Однако прежде чем лезть в предохранительный блок и проверять предохранители на предмет их исправности, нужно проверить и другие возможные неисправности: возможно, проблема кроется в севшей батарее или перегоревшей лампочке.
В настоящее время используются предохранители с прозрачным корпусом.Благодаря ему можно сразу определить рабочий элемент или нет. Если плавкая часть предохранителя расплавилась, то такое устройство подлежит немедленной замене. Однако на некоторых предохранителях это довольно сложно увидеть, поэтому следует также использовать прибор, который позволит точно определить, вышел из строя предохранитель или нет.
При проверке работоспособности предохранителей необходимо следовать определенному алгоритму, что значительно сэкономит время и силы:
Визуальный осмотр предохранителя.
Использование тестера и индикатора для определения исправности предохранителя.
Если световой индикатор погаснет и появится сообщение о коротком замыкании, предохранитель следует вернуть на место: он исправен.
Если при проверке ничего не произошло, то предохранитель подлежит замене.
Проверка индикатором и тестером также осуществляется в определенной последовательности:
Вытащите предохранитель из гнезда и зачистите его контакты.
Перед проверкой изучить инструкцию индикатора и тестера, в соответствии с инструкцией подключить контакты предохранителя.При появлении индикатора, указывающего на короткое замыкание, можно сделать вывод, что предохранитель исправен. При проверке исправного предохранителя на индикаторе прибора должна загореться лампа.
Установите новый предохранитель на место перегоревшего. Главное условие замены – характеристики нового предохранителя должны соответствовать рекомендациям производителя.
Если под рукой нет специального прибора, то всегда можно загнать машину на внеплановый техосмотр.Специалисты смогут с уверенностью сказать, действительно ли необходима замена старых предохранителей.
Что делать, если проблема не в предохранителях?
Если проверки показали, что предохранители исправны, а работоспособность автомобильных систем не восстановилась, то следует провести полную диагностику автомобиля в специализированном сервисном центре.
Самостоятельное вмешательство в другие системы автомобиля может привести к достаточно серьезным поломкам: именно тогда потребуется серьезный капитальный ремонт.Многие автолюбители, желая сэкономить на сервисном осмотре и обслуживании, пытаясь разобраться в поломке автомобиля самостоятельно, только тратят огромное количество времени, а также сталкиваются с огромными денежными затратами.
Меры предосторожности при замене предохранителей
При наличии всего необходимого для самостоятельного выяснения причины неисправности автомобиля нужно быть предельно осторожным при вмешательстве в блок предохранителей. Ведь их замена подразумевает соблюдение ряда мер предосторожности:
Перед открытием крышки предохранительного блока заглушите двигатель и выключите зажигание.
Все операции следует выполнять осторожно.
Предохранители удаляются осторожно.
Не нужно полагаться только на визуальный осмотр предохранителя, его также нужно проверить приборами.
Прежде чем заниматься самодиагностикой и заменой предохранителей, следует внимательно изучить информацию о том, какой предохранитель за что отвечает.
Новый предохранитель должен соответствовать требованиям и рекомендациям производителя автомобилей, которые распространяются на технические параметры устройства.
Вышеперечисленные меры предосторожности позволят не только «бескровно» отремонтировать автомобиль и заменить вышедшие из строя предохранители, но и обезопасить ремонтника от поражения электрическим током, а автомобиль от возгорания. Игнорирование вышеперечисленных рекомендаций может стать причиной возгорания проводки автомобиля, а также достаточно серьезных повреждений от электричества.
В этом случае не следует игнорировать и откладывать замену перегоревших предохранителей. Если ездить с неисправными предохранителями, то при очередном скачке напряжения велик риск выхода из строя систем автомобиля, оставшихся без защиты.И их замена намного дороже, чем замена предохранителей.
Заключение
Подводя итог вышесказанному, стоит отметить, что замена предохранителей достаточно ответственная операция. Действительно, от их производительности зависит работоспособность всех систем автомобиля, которые «питаются» электричеством.
Основной причиной выхода из строя предохранителей является резкое повышение напряжения электрического тока. Перегорел предохранитель. Предохранители — расходный материал, ремонту не подлежат, заменяются.
Диагностировать поломку предохранителя можно визуально по плавкому элементу: если он расплавился, то его следует заменить. Но визуальный осмотр лучше всего подтвердить с помощью тестера и индикатора. Некоторые модели предохранителей просто невозможно диагностировать одним лишь визуальным осмотром.
Замена предохранителей производится только тогда, когда известно, за какую систему отвечает каждый предохранитель. Эта информация находится в технической документации на автомобиль.
Предохранители заменяются с соблюдением мер предосторожности.Их игнорирование может привести к пожару в автомобиле или сильному поражению электрическим током.
Не затягивайте с заменой перегоревшего предохранителя. Очередной резкий рост напряжения может привести к короткому замыканию и возгоранию автомобиля. Стоимость предохранителей не особо высока, поэтому не стоит экономить на этой небольшой, но довольно важной детали в системе электрооборудования автомобиля.
В любом автомобиле блок предохранителей служит для защиты электроники и всех питаемых от нее устройств. Если в цепи произойдет короткое замыкание, то первый удар примет на себя предохранитель в БП (блок предохранителей).Сегодня вы узнаете, как выглядит схема G, где находятся блоки в этой модели автомобиля и как заменить перегоревшие предохранители.
[Скрыть]
Расположение предохранителей
Прежде чем узнать, где находятся БП в Opel Astra G, необходимо помнить, что в автомобиле всегда должен быть дополнительный комплект предохранителей. При выходе из строя одного элемента его желательно сразу заменить, но ни в коем случае нельзя использовать проволоку.
Некоторые автовладельцы берут обычную проволоку или канцелярскую скрепку и вставляют ее обоими концами на место перегоревшего предохранителя.Мотивируют это тем, что «ничего страшного в этом нет, если перед заменой предохранителя покататься так недолго». Но делать это категорически запрещено, иначе может потребоваться замена блока питания.
Цепь питания
На моделях Opel Astra G большая часть предохранителей находится в блоке, который находится под приборной панелью автомобиля. В частности, он установлен под торпедой с левой стороны напротив места водителя за бардачком.Чтобы добраться до блока питания, необходимо демонтировать облицовочную часть ящика для мелочей, а затем потянуть за нижнюю часть блока и привести его в рабочее положение. Внешний вид устройства показан ниже.

Кроме того, в данных моделях автомобилей также имеется дополнительный блок, отвечающий за защиту электрооборудования и других устройств. Эта защита не является обязательной для автомобиля, и этот блок питания содержит восемь основных предохранителей. Блок питания расположен в моторном отсеке со стороны водителя.Ниже представлены схемы обоих блоков.

Назначение предохранителей
Теперь рассмотрим назначение элементов обоих блоков питания.
Обозначение компонентов блока питания, расположенного в салоне автомобиля. Некоторые из этих элементов зарезервированы, в таблице мы их пропустим.
Номер Назначение
1, 48, 49 Этот компонент отвечает за работоспособность складной крыши (для моделей с откидным верхом).
2 Отвечает за обдув лобового стекла.
3 Обеспечивает обогрев заднего стекла.
6, 24 Эти компоненты обеспечивают функциональность, а также устройства регулировки фар.
7, 25 Обеспечивает работу стоп-сигналов, а также фонарей заднего хода.
8,26 При выходе из строя этого предохранителя работа ламп будет невозможна.
9 Омыватель фар.
10 Рулевой звуковой сигнал.
11 Обеспечивает сигнализацию или центральный замок.
12 Отвечает за работоспособность противотуманных фар.
13 Система связи.
14, 30 Стеклоочистители, люк.
15, 28 Отвечает за работу лампочки в салоне, а также за прибор заднего вида.
16 Функционирование задних противотуманных фонарей.
17, 20 Электрические стеклоподъемники.
18 Приспособление для регулировки уровня света фар, а также фонаря номерного знака.
19, 21 Обеспечивает работоспособность мультимедийной системы, магнитолы.
22 Обеспечивает работу ламп освещения, а также бортового компьютера автомобиля.
23 Функционирование системы ABS, а также гидроусилителя руля.
29 фары.
35, 40 Обеспечивает работу системы охлаждения двигателя, а также кондиционера.
36 Если этот элемент сгорит, прикуриватель работать не будет.
37, 45 Ответственный за.
38 Климат-контроль, устройство контроля скорости.
41 Обеспечивает вид сзади.
42 Отвечает за работоспособность датчика присутствия пассажира, а также ламп освещения салона автомобиля.
43, 44 Левая и правая ксеноновые фары.
46 Отвечает за работоспособность системы зажигания.
47 Дополнительный обогреватель.

Обозначение элементов, расположенных в основном креплении БП, устанавливаемого в моторном отсеке.
Номер Назначение
K2 Отвечает за работоспособность ламп дальнего света.
K3 Обеспечивает работу обогревателя заднего стекла.
K4 Обеспечивает работу противотуманных фар.
K5 В случае выхода из строя этого компонента работа задних противотуманных фар будет невозможна.
К6 При выходе из строя этого реле в автомобиле не будет работать очиститель заднего стекла.
К7 Обеспечивает работоспособность устройства обогрева наружных зеркал заднего вида.
К8, К9 Отвечает за функционирование ламп указателей поворота.
K10 Функционирование стеклоочистителей.
K12 Рулевой звуковой сигнал.
Как демонтировать и заменить предохранители?
Замена элементов в блоке питания, расположенном в салоне автомобиля.
Открутив бардачок, вы увидите свой БП. Потяните нижнюю часть на себя, чтобы заставить ее работать.
Для начала найдите ящик для мелочей, расположенный сбоку от сиденья водителя. Опорожните перчаточный ящик.
С помощью гаечного ключа ослабьте винты крепления облицовки бардачка.
Для приведения блока питания в рабочее состояние его необходимо потянуть на себя за нижнюю часть.
Сделав это, вы сможете заменить предохранители.Для демонтажа сгоревшего элемента можно использовать специальный пинцет, предназначенный специально для удаления компонентов. Они находятся с правой стороны блока питания. Обратите внимание: перед извлечением предохранителя необходимо выключить устройство, за которое отвечает элемент. Для этого выключите зажигание в машине или отсоедините аккумулятор. Чтобы определить, работает ли компонент, просто посмотрите на него. Металлическая нить в нем будет перегорать.
После демонтажа старого компонента блока питания замените его новым.При этом не забывайте, что номинал комплектующих, то есть цифры, должны совпадать друг с другом. Они тоже будут одного цвета.
После замены компонента соберите все в обратном порядке.
Приступим к замене реле, расположенных в блоке питания в подкапотном пространстве. Перед началом процесса необходимо выключить зажигание и заглушить двигатель.
Откройте капот и с правой стороны возле сиденья водителя найдите крышку блока питания.Вам понадобится отвертка, чтобы удалить его. С левой стороны блока питания мы видим два зажима.
Вставьте отвертку в щель между крышкой блока питания и зажимом.
Зажим должен быть слегка согнут, а крышка блока питания должна быть поднята, чтобы зажим не защелкнулся, когда вы его отпустите. Аналогичные действия необходимо провести со вторым зажимом.
После этого крышку можно снять.
Сделав это, вы увидите блок питания с предохранителями и реле.Удалите сгоревший элемент и замените его новым. Сборку блока питания необходимо производить в обратной последовательности.
Видео от Алексея Бо «Замена предохранителя в Opel Astra N»
В данном видео показан процесс замены элемента питания, расположенного в моторном отсеке автомобиля Opel Astra N. Для Opel Astra G процесс замены аналогичен .
141 ..
Большинство электрических цепей автомобиля защищены плавкими предохранителями.Фары, моторы вентиляторов, топливный насос и другие мощные потребители тока подключаются через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в багажнике автомобиля под обшивкой боковины с левой стороны и в моторном отсеке рядом с аккумуляторной батареей.
Обозначения предохранителей и реле монтажного блока, установленного в багажнике под облицовкой левой боковины, приведены на рис. 10.1.
В таблице 10.1 указано назначение этих предохранителей, предохранителей и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.
Обозначения предохранителей и реле монтажного блока, установленного в моторном отсеке справа по ходу движения, приведены на рис. 10.2.
В таблице 10.2 указано назначение этих предохранителей, предохранителей и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.
1. Чтобы получить доступ к блоку предохранителей, расположенному в багажнике, поверните две защелки крышки люка в левой боковой панели на 90°…
2 …. и откиньте крышку.
3. Для получения доступа к монтажному блоку, расположенному в моторном отсеке, отверткой открутите две защелки…
4 …. и снимите его крышку.
Примечание.
Запасные предохранители Б и пинцет А для извлечения предохранителей из монтажных блоков закреплены в специальных пазах в корпусе монтажного блока, расположенного в багажнике.
5. Перед заменой перегоревшего предохранителя или плавкой вставки выясните причину перегорания и устраните ее.При поиске неисправности смотрите на указанные в табл. 10.1 и 10.2 цепи, защищенные данным предохранителем или предохранителем.
Предупреждение.
Не заменяйте предохранители предохранителями другой силы тока или самодельными перемычками, так как это может повредить электроприборы и даже вызвать пожар.
6. Снимите пинцет с основания монтажного блока, расположенного в багажнике.
7. Возьмите предохранитель пинцетом …
8 …. и снимите его с разъема.
Примечание.
Так выглядит перегоревший предохранитель (перегорела и разомкнулась перемычка, показанная стрелкой внутри держателя). Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета).
9. Установите в разъем предохранитель того же номинала, что и снятый.
10. Если требуется замена, снимите реле с монтажного блока, покачивая его из стороны в сторону…
11 …. и установить новое реле.
Перегорание предохранителя прикуривателя на Опель Астра H почему-то частое явление. Мы подготовили пошаговую инструкцию по его замене.
Шаг 1. Ищем люк в багажнике
Для начала нужно найти лючок блока предохранителей в багажнике. Обычно это выглядит так:
Блок предохранителей в седане Opel Astra H обычно выглядит так:
Если ваш люк внешне отличается от представленного на картинке, то у вас редкая комплектация, такое бывает, ничего страшного, паниковать не нужно.
Шаг 2. Определите тип блока предохранителей
Теперь нам нужно понять, каким блоком предохранителей оснащена ваша Астра. Дело в том, что большинство автомобилей этой марки комплектовались «комплектным монтажным блоком», но некоторые автомобили, особенно базовой комплектации, комплектовались «простым монтажным блоком». Простой монтажный блок намного меньше и встречается очень редко. Но все может случиться.
Вот так выглядит «полный блок предохранителей»:
Так выглядит «простой монтажный блок» предохранителей:
Шаг 3.Замена предохранителя прикуривателя
Если у вас простой монтажный блок (такое бывает ОЧЕНЬ РЕДКО), то можете смело закрывать багажник, в нем нет нужного вам предохранителя. Открываем капот и меняем предохранитель ФЕ36, 7,5А (если накрылась подсветка прикуривателя, то можно и его поменять — ФЕ33, 5А). Но, как мы писали выше, это бывает очень редко.
Если у вас в багажнике стоит традиционный полный монтажный блок, то вам необходимо поменять предохранитель FR29, номинал 15А (FR18, 5А — подсветка):
Что делать, если заклинил прикуриватель?
Чаще всего это происходит из-за перегоревшего предохранителя.Просто замените его, и предохранитель сработает.
Что делать, если штекер зарядного устройства не подходит к прикуривателю и выпадает?
Вместо того, чтобы менять весь прикуриватель, купите разветвитель на 2 гнезда и воткните его в прикуриватель.
В чем поломка, если предохранитель перегорает сразу после включения устройства (например, навигатора) в прикуриватель?
Попробуйте воткнуть прикуриватель в гнездо прикуривателя и посмотрите, что произойдет.Если предохранитель снова перегорает, то проблема в электроцепи автомобиля, если предохранитель не перегорает, то проблема в подключенном устройстве.
После замены предохранителя прикуривателя перестал работать центральный замок, что делать?
Об этом мы уже писали в отдельной с подробным мануалом, что делать в этом случае.
Что делать, если колесный насос слишком мощный и перегорает предохранитель?
Вместо того, чтобы покупать новую помпу, лучше отрезать штекер от прикуривателя и припаять пару крокодилов для аккумуляторной батареи.Подсоедините насос напрямую к аккумулятору.
Какой инвертор подходит на Opel Astra H?
Выбирайте инвертор с максимальной мощностью 120 Вт. Если купить более мощный, то предохранители вылетят.
Где находится розетка в багажнике Opel Astra H?
Розетка в багажнике находится с правой стороны багажника, но присутствует не во всех комплектациях. Для тех, у кого он есть, к нему можно подключить пылесос во время уборки багажника или автомобильного холодильника в дальних поездках.
Все модели opel astra h обычно имеют два блока предохранителей
— в моторном отсеке (со стороны водителя)
— под крышкой внешней обшивки в багажнике (со стороны водителя)
В зависимости от комплектации вашего автомобиля схемы эти блоки могут быть разными — с разным количеством и расположением элементов.
Блок предохранителей моторного отсека расположен слева.
Перед поиском обязательно заглушите двигатель и выключите зажигание (поверните ключ в положение OFF).Если этого не сделать, можно получить удар током или закоротить отверткой некоторые контакты, что может привести к возгоранию.
Вы можете использовать отвертку, чтобы открыть крышку. На левой стороне крышки есть два зажима.
Вставьте отвертку в щель между крышкой и зажимом
— слегка отогните защелку и приподнимите крышку, чтобы она не защелкнулась при отпускании
— проделайте то же самое со вторым зажимом
— Поднимите крышку вверх (в вертикальное положение), после чего крышку можно снять, потянув ее вверх и сняв.
В некоторых моделях опель (опель астра а) блок предохранителей состоит из двух частей.
Снять крышку с большого монтажного блока реле и предохранителей можно, нажав с обеих сторон на внутренние зажимы, прочно удерживающие крышку на корпусе.

С монтажного блока главных предохранителей крышку можно снять, просто потянув ее вверх. Он содержит основные предохранители вряд ли.
Под крышкой вы увидите набор предохранителей и реле.
Каждый предохранитель отвечает за отдельное устройство в автомобиле и рассчитан на определенную силу тока, поэтому будет полезно знать номиналы предохранителей.
Цветовая маркировка предохранителей по номинальному току.
Цвет предохранителя и сила тока
фиолетовый — 3 А
Бежевый — 5 А
Коричневый — 7,5 А
Красный — 10 А
Синий — 15 А
Желтый — 20 А
Прозрачный — 25 А
Зеленый — 30 А
Розовый — 30 А
Зеленый — 40 А
Первый тип оборудования
Защищаемая цепь и номинальный ток
1. АБС — 20 А
2. АБС — 30 А
3. Система отопления и вентиляции салона — климат-контроль (HVAC) — 30 А
7.Центральный замок — 20 А
8. Омыватели стекол — 10 А
9. Обогрев заднего стекла и зеркал — 30 А
10. Разъем для диагностики — 7,5 А
11. Инструменты — 7,5 А
12. Мобильный телефон/радио/Twin Audio система/многофункциональный дисплей — 7,5 А
13. Ближний свет — 5 А
17. Кондиционер — 20 А
18. Стартер — 25 А
19 —
20 Сигнал — 15 А
23. Система адаптивного освещения фар (AFL) ), корректор фар — 5 А
24. Топливный насос — 15 А
27.Отопление, кондиционер, датчик состояния воздуха — 7,5 А
29. Усилитель руля — 5 А
31. Стеклоочиститель заднего стекла — 15 А
32. Задние стоп-сигналы — 5 А
33. Система адаптивного освещения фар (AFL), фары регулировка наклона, реле зажигания, система управления замками дверей — 5 А
34. Блок управления подрулевым модулем — 7,5 Ампер
36. Прикуриватель — 15 А
* 1 — Номинальная сила тока зависит от установленного оборудования и мощности двигателя.
Второй вид оборудования
1.ABS — 20 A
2. ABS — 30 A
3. Система отопления и вентиляции салона — климат-контроль — 30 A
4. Система отопления и вентиляции салона — климат-контроль (HVAC) — 30 A
5. Вентилятор охлаждения * 1 — 30 А или 40 А
6. Вентилятор охлаждения * 1 — 20 А или 30 А или 40 А
7. Омыватели стекол — 10 А
8. Сигнал — 15 А
9. Омыватель фар — 25 А
10. —
11. —
12. —
13. Противотуманные фары — 15 А
14. Стеклоочистители — 30 А
15. Стеклоочистители — 30 А
16.Звуковой сигнал, АБС, стоп-сигналы, кондиционер — 5 А
17. —
18. Стартер — 25 А
19. Электроника трансмиссии — 30 А
20. Система кондиционирования воздуха — 10А
21. Электронное оборудование двигателя — 20 А
22. Электронное оборудование двигателя — 7,5 А
23. Система адаптивного освещения (AFL), корректор фар — 10 А
24. Топливный насос — 15 А
25. Электронное оборудование коробки передач — 15 А
26. Электронное оборудование двигателя — 10 А
27.Усилитель руля — 5 А
28. Электронное оборудование коробки передач — 5 А
29. Электронное оборудование коробки передач — 7,5 А
30. Электронное оборудование двигателя — 10 А
31. Система адаптивного освещения фар (AFL), дальний свет регулировка угла наклона фар — 10 А
32. Тормозная система, система кондиционирования, система управления сцеплением — — 5А
33. Система адаптивного освещения (AFL), корректор фар, переключатель фар —
5 А
34. Система управления рулевой колонкой — 7,5 А
35.Информационно-развлекательная система — 20 А
36. Мобильный телефон / радио / система Twin Audio / многофункциональный дисплей — 7,5 А
N9 Рабочая цепь Обозначение реле
1 Вентилятор системы охлаждения K11 X125
2 Вентилятор системы охлаждения K12 X125
3 Насос омывателя фар K7 X125
4 Противотуманные фары K16 X125
5 Стеклоочистители передние (медленные/быстрые) K5 X125
6 Стеклоочистители передние ( вкл/выкл) K6_X125
7 Вентиляция салона K15 X125
8 Обогрев топливного фильтра (дизельные модели) K14_X125
9 Стартер K1 X125
10 Вентилятор системы охлаждения K13 X125
11 Компрессор К/В К8 Х125
15 ECM K1 X156 Топливный насос К10 Х125
14 Клемма 15 KZ X125
N9 Рабочая цепь Обозначение реле
1 Обогрев заднего стекла КЗ Х131
2 Клемма 15 К1 Х131
3 Клемма 15а К2 Х131
Блок предохранителей салона скрыт в багажнике с левой стороны.
В хэтчбеках добраться до блока можно, открыв крышку кожуха, повернув две круглые защелки и опустив крышку.
В седанах можно найти небольшую крышку с двумя ручками. Потяните за две ручки, освободите защелки и поднимите крышку.
В зависимости от комплектации панель предохранителей может иметь разный вид.
В комплекте количество предохранителей и реле намного больше и схема предохранителей сложнее.
Простой небольшой блок предохранителей в стандартной комплектации.
1. Противотуманные фары — 15 А
2. —
3. Розетка в багажнике — 15 А
4. Фонари заднего хода — 7,5 А
5. Задние стекла — 30 А
6. Система кондиционирования воздуха — 10 А
7. Передние стекла — 30 А
8. Обогрев зеркал — 7,5 А
Изысканный большой блок предохранителей в полной комплектации
1. Передние стекла — 25 А
2. —-
3. Инструменты — 7,5 А
4. Отопление салона, система кондиционирования, климат-контроль — 5 А
5.Подушки безопасности — 7,5 А
6. —
7. —
8. —
9. —
10. —
11. Обогрев заднего стекла — 25 А
12. Стеклоочиститель заднего стекла — 15 А
13. Парктроник — 5 А
14. Обогрев салона, система кондиционирования — 7,5 А
15. —
16. Система обнаружения человека в автокресле, система Open&Start — 5 А
17. Датчик дождя, датчик качества воздуха, датчики давления воздуха в колесах автомобиля, внутреннее зеркало — 5 А
18. Инструменты, переключатели — 5 А
19.—
20.КДЦ — 10 А
21. Обогрев зеркал — 7,5 А
22. Люк в крыше — 20 А
23. Окна задние — 25 А
24. Разъем для диагностики — 7,5 А
25. —
26. Электропривод складывания зеркал при парковке — 7,5 А
27. Ультразвуковой датчик, сигнализация — 5 Ампер
28. —
29. Гнездо прикуривателя в передней панели — 15 А
30. Гнездо прикуривателя заднее — 15 А
31. —
32. —
33. Система Open & Start — 15 А
34. Складная крыша — 25 А
35.Разъем задний — 15 А
36. Электрооборудование для буксировки — 20 А
37. —
38. Центральный замок — 25 А
39. Подогрев сидений (левый) — 15 А
40. Подогрев сидений (правый) — 15 А
41. —
42. —
43. —
44. —
Блоки предохранителей в opel astra J (опель астра J).
Новый Opel Astra J имеет три блока предохранителей.
Блок предохранителей в моторном отсеке
— Блок предохранителей за бардачком на приборной панели или за крышкой в бардачке.
— Блок в багажнике автомобиля
Главный блок предохранителей расположен в передней левой части моторного отсека.
Сверху и снизу крышки есть две защелки, нажмите на них и поднимите крышку вверх. При необходимости, потянув крышку вверх, можно снять крышку.

1 Блок управления двигателем
2 Датчик концентрации кислорода
3 Впрыск топлива, система зажигания
4 Впрыск топлива, система зажигания
5 —
6 Обогрев зеркал
7 Регулятор вентилятора
8 Лямбда-зонд двигателя
9 Датчик заднего стекла
10 Датчик аккумуляторной батареи
11 Рычаг открывания багажника
12 Модуль адаптивного переднего освещения
13 —
14 Стеклоочиститель заднего стекла
15 Блок управления двигателем
16 Стартер
17 Блок управления коробкой передач
18 Обогрев заднего стекла
19 Стеклоподъемники передние
20 Стеклоподъемники задние
омыватель
24 Правая фара ближнего света (ксенон)
25 Левая фара ближнего света (ксенон)
26 Противотуманная фара
27 Подогрев дизельного топлива
28 —
29 Электрический стояночный тормоз
30 АБС
31 —
32 Подушка безопасности
33 Система адаптивного освещения поворотов
34 —
35 Стеклоподъемники
36 —
37 Электромагнит вентиляции адсорбера
38 Вакуумный насос
39 Блок управления подачей топлива
40 Система омывателя лобового стекла, омыватель заднего стекла
41 Правая фара дальнего света (галоген)
42 Вентилятор радиатора
43 Стеклоочиститель
44 —
45 Вентилятор радиатора
46 —
47 Звуковой сигнал
48 Вентилятор радиатора
49 Топливный насос
50 Регулировка уровня фар
51 Воздушная заслонка
52 Дополнительный отопитель дизельного двигателя
53 Блок управления коробкой передач, блок управления двигателем
54 Контроль проводки
Блок предохранителей приборной панели располагаться в разных местах в зависимости от оборудования.
На автомобилях с левосторонним управлением блок предохранителей расположен за бардачком на приборной панели.
Чтобы добраться до блока, нужно открыть отсек, нажать влево на внутренний ящик и полностью разблокировать его, опустив вниз. Затем крышку отсека можно снять.
На автомобилях с правым рулем блок предохранителей спрятан за крышкой в бардачке.
Для того, чтобы добраться до него, нужно открыть передний бардачок и найти там небольшую крышку слева вверху.Потом открыть его можно с помощью выступающей ручки — за крышкой находится сам блок предохранителей.
1 Дисплеи
2 Наружное освещение
3 Наружное освещение
4 Радио
5 Информационно-развлекательная система
6 Розетка передняя
7 Розетка на заднем сиденье
8 Левая фара ближнего света
9 Правая фара ближнего света
10 Дверные замки
11 Вентилятор отопителя и кондиционера
12 —
13 —
14 Диагностический разъем
15 Подушка безопасности
16 —
17 Кондиционер
18 —
19 Стоп-сигналы, фонари заднего хода, лампы освещения салона
20 —
Кузовной блок управления
24 Кузовной блок управления
25 —
26 —
Блок предохранителей в багажном отделении расположен
под крышкой обшивки с левой стороны багажного отделения.
Крышку можно снять, повернув винтовое крепление и потянув крышку на себя.
1 Модуль прицепа
2 Розетка для прицепа
3 Помощь при парковке
4 —
5 —
6 —
7 —
8 Сигнализация
9 —
10 —
11 Модуль прицепа, розетка для прицепа
56 —
— 12
14 —
15 —
16 —
17 —
18 —
19 Горногое рулевого колеса
20 крыши вентиляционного люкса
21 сидений нагрева
22 —
23 —
24 —
25 —
26 —
27 —
28 —
29 —
30 —
31 Усилитель, динамик сабвуфера
32 Активное демпфирование, предупреждение о выходе из полосы движения
Если в этой статье Вы нашли для себя полезную информацию или, наоборот, видите ошибки или неверно указанные данные — НАПИШИТЕ НАС В КОММЕНТАРИЯХ.
Описание блока предохранителей в Opel Astra H. Opel Astra N: блок предохранителей
Бесплатная коллекция подгузников Fuse для всех моделей Opel. В автомобилях Опель предостаточно электрощитков, защищенных предохранителями, благодаря которым можно успешно избежать неприятных, а иногда и опасных ситуаций. Просто закрыть сгоревшие плавильные вставки «жучками» из толстой проволоки будет недопустимо. Но даже хороший предохранитель может преподнести сюрпризы – из-за ослабленных держателей или окисленных наконечников предохранителя происходит «подгорание» контактной части, в результате чего увеличивается контактное сопротивление и, как правило, происходит нагрев, затем контакт ухудшаются еще больше, возникают проблемы с работой электрики автомобиля.Рекомендуем хотя бы раз в год проводить их осмотр и чистку. Рекомендуется постоянно иметь в машине несколько запасных предохранителей. Для их хранения в блоке предохранителей, расположенном в моторном отсеке, часто предусмотрены соответствующие держатели. Создать схему электрооборудования в.
Предохранители Опель Кадетт
Предохранители Опель Фронтера
Показаны предохранители автомобилей до конца 1995 года выпуска. Показана мощность номинального тока предохранителей.Предохранители защищают следующие цепи:
1 — F10E, номинальный ток 10 А, левая фара, регулировка дальности света, контрольная лампа дальнего света
3 — F8E, номинальный ток 15 А, противотуманная фара
4 — F7E, номинальный ток 20 А, вентилятор
5 — F6E, номинальный ток 15 А, топливный насос (Двигатель 2,0 л до середины 1995 года выпуска и двигатель 2,4 л)
6 — F5E, номинальный ток 10 А, Фаромер
7 — F4E, номинальный ток 10 А, звуковой сигнал
8 — F3E, номинальный ток 10 А, сигнализация
Блок реле/предохранителей моделей с середины 1995 до конца 1997 года.Расцепление соответствует расположению предохранителей в блоке. Некоторые предохранители выполняют другие функции:
1 — F10E, Номинальный ток 10 А, Левая фара, Регулировка дальности света, Контрольная лампа дальнего света
2 — F9E, Номинальный ток 15 А, Правая фара, Ближний свет
3 — F8E, Номинальный ток 10а , противотуманная фара
4 — F7E, Номинальный ток 25 А, Вентилятор, Муфта компрессора кондиционера
5 — F6E, Номинальный ток 25 А, Топливный насос (двигатель 2,0 л и 2,2 л с середины 1995 г. выпуска)
6 — F5E, Номинальный ток 25 А, Автомобили раннего выпуска, 30 А Автомобили позднего выпуска, Фаромер, Звуковой сигнал, Диагностика двигателя
7 — F4E, Номинальный ток 30 А, Вентилятор кондиционера правый
8 — F3E, Только для дизельного двигателя
9 — F2E, Номинальный ток 10 А, Габаритный свет и задний фонарь Свет, Приборы освещения панели, Выключатель и прикуриватель
10 — F1E, номинальный ток 10 А, Габаритный свет и задний фонарь Правый
11 — FL3, Номинальный ток 30 А, Габаритный свет и задние фонари
12 — FL1, номинальный ток 60 А, главный предохранитель
FL2, номинальный ток 60 А, фары, двигатель вторичной подачи воздуха 2.2 литра (с середины 1995 года выпуска).
На автомобилях с 1997 года устанавливаются следующие предохранители:
1 — F10E, номинальный ток 15 А, дальний свет правый, дальний излучатель правый, контрольная лампа дальнего света
2 — F9E, номинальный ток 15 А, дальний свет левый, прожектор левый
3 — F8E, номинальный ток 25 А ( только для дизельного двигателя)
4 — F7E, номинальный ток 30 А, вентилятор, вентилятор кондиционера
5 — F6E, номинальный ток 25 А, топливный насос (двигатель 2,0 л C середины 1995 г. выпуска и двигатель 2,2 л)
6 — F5E, Номинальный ток 25 А, Вентилятор, Конденсатор Кондиционер
7 — F4E, Номинальный ток 10 А, Ближний свет справа
8 — F3E, Номинальный ток 10 А, Ближний свет слева
9 — F2E, Номинальный ток 10 А, Стояночный фонарь и задний Лампа Свет, Освещение панели приборов, Выключатель и бугуре, Зуммер «Свет включен»
10 — F1E, Номинальный ток 10 А, Габаритный свет и задний фонарь Правый
Эти двигатели имеют предохранители (11) и (12), защищающие следующие цепи:
11-FL3, номинальный ток 30 А, габаритный и задний свет, противотуманный свет
FL4, номинальный ток 30 А, вентилятор радиатора
12 — FL1, номинальный ток 60 А, главный предохранитель, реле отопителя, кондиционер
FL2, номинальный ток 60 А, фары
Второй блок предохранителей находится под панелью приборов (изображение блока предохранителей).Вот остальные предохранители. Назначение предохранителей в зависимости от года выпуска следующее:
До конца 1995 года выпуска:
1 — Номинальный ток 10 А, Центральный замок
2 — Номинальный ток 10 А, сигнал торможения
3 — Номинальный ток 10 А, внутреннее освещение, радио, часы
4 — Номинальный ток 15 А, обогрев заднего стекла (выпуск 1992 г.), 20 и с 1993 года выпуска
5 — противотуманки
6 — стеклоочиститель, номинальный ток 15 А до 1992 года выпуска, 10 и с 1993 года выпуска
7 — Номинальный ток 15 А, приборы сигнализации панели приборов, поворотники, обогрев наружных зеркал, обогрев форсунок передние стекла, зуммер «Свет включен»
8 — обогрев переднего сиденья, номинальный ток 10 А до 1992 г. выпуска, 15 и с 1993 г. выпуска
9 — система зажигания
10 — номинальный ток 10 А, очиститель и омыватель заднего стекла
13 — Номинальный ток 30 А, выключатель электростеклоподъемников, прикуриватель
15 — Запасной предохранитель
16 — Запасной предохранитель
17 — Запасной предохранитель
18 — не занят
Автомобили раннего выпуска: звуковой сигнал, подогрев форсунок держателя лобового стекла
10 — Номинальный ток 10 А, очиститель и омыватель заднего стекла
11 — Номинальный ток 30 А, электростеклоподъемники слева
12 — Номинальный ток 30 А, электростеклоподъемники справа
13 — Номинальный ток 15 А, выключатель стеклоподъемника, сигарета зажигалка
14 — Номинальный ток 10 А, контрольная лампа ABS
15 — 17 — Запасной предохранитель
Блок предохранителей C 1997
Блоки предохранителей Опель Астра
Защищаемый контур и ток
1.АБС — 20 А
2. АБС — 30 А
3. Система отопления и вентиляции салона — климат-контроль (ОВиК) — 30 А
7. Центральный замок — 20 А
8. Стеклоомыватели — 10 А
9. Подогрев заднее стекло и зеркала — 30 А
10. Диагностический разъем — 7,5 А
11. Инструменты — 7,5 А
12. Мобильный телефон / Радио / Система Twin Audio / Многофункциональный дисплей — 7,5 А
13. Ближний свет — 5 А
14. Стеклоочистители — 30 А
15. Стеклоочистители — 30 А
17. Кондиционер — 20 А
18.Стартер — 25 А
19 нет.
20 Сигнал Опель Астра — 15а
23. Адаптивный свет фар (AFL), регулировка угла наклона фар — 5 А
24. Топливный насос — 15 А
27. Подогрев, кондиционер, датчик состояния воздуха — 7,5 А
29. Усилитель рулевого управления — 5 А
31. Дворник заднего стекла — 15 А
32. Задние стоп-сигналы — 5 А
33. Система адаптивного освещения фар (AFL), корректор фар, реле зажигания , Система управления дверным замком — 5 А
34.Блок управления модуля рулевой колонки — 7,5 А
36. Прикуриватель — 15 А
Опель Астра H
1. АБС — 20 А
2. АБС — 30 А
3. Система отопления и вентиляции салона — климат-контроль — 30 А
4. Единая система отопления и вентиляции — климат-контроль (ОВиК) — 30 А
5. Охлаждение Вентилятор системы * 1 — 30 A или 40 A
6. Вентилятор системы охлаждения * 1 — 20 A или 30 A или 40 A
7. Стеклоомыватели — 10 A
8. Сигнал — 15 A
9.Омыватель фар — 25 А
13. Противотуманные фары — 15 А
14. Стеклоочистители — 30 А
15. Стеклоочистители — 30 А
16. Звуковой сигнал, АБС, стоп-сигналы, кондиционер — 5 А
17. —
18. Стартер — 25 А
19. Электроника трансмиссии — 30 А
20. Система кондиционирования воздуха — 10 А
21. Электронное оборудование двигателя — 20 А
22. Электронное оборудование двигателя — 7,5 А
23. Система адаптивного освещения фар (AFL) , регулятор угла наклона фар — 10 А
24. Топливный насос — 15 А
25.Электронное оборудование коробки передач — 15 А
26. Электронное оборудование двигателя — 10 А
27. Усилитель рулевого управления — 5 А
28. Электронное оборудование коробки передач — 5 А
29. Электронное оборудование коробки передач — 7,5 А
30. Электронное оборудование двигателя — 10 А
31. Адаптивный свет фар (AFL), корректор фар — 10 А
32. Тормозная система, система кондиционирования, система управления сцеплением — — 5а
33. Адаптивный свет фар (AFL), корректор фар, переключатель фар — 5 А
34.Система управления рулевой колонкой — 7,5 А
35. Информационно-развлекательная система — 20 А
36. Мобильный телефон / Радио / Система TWIN AUDIO / Многофункциональный дисплей — 7,5 А
Блок предохранителей в полной комплектации
1. Передние стекла — 25 А
2. —-
3. Инструменты — 7,5 А
4. Отопление салона, система кондиционирования, климат-контроль — 5 А
5. Подушки безопасности — 7,5 А
11. Подогрев заднее стекло — 25 А
12. Дворник заднего стекла — 15 А
13.Парктроник — 5 А
14. Отопление салона, система кондиционирования — 7,5 А
15. —
16. Система обнаружения человека на автомобильном кресле, система Open&Start — 5 А
17. Датчик дождя, датчик качества воздуха, Датчики давления воздуха в колесах автомобиля, внутреннее зеркало — 5 А
18. Инструменты, переключатели — 5 А
19. —
20. КДЦ Опель — 10 А
21. Обогрев зеркал — 7,5 А
22. Люк на крыше — 20 а
23. Задние стекла — 25 А
24. Диагностический разъем — 7,5 А
25. —
26.Электропривод складывания зеркал при парковке — 7,5 ампер
27. Ультразвуковой датчик, сигнализация — 5 ампер
28. —
29. Разъем прикуривателя в передней панели — 15 А
30. Разъем прикуривателя — 15 А
33. Система Open & Start — 15 А
34. Складная крыша — 25 А
35. Задний разъем Opel — 15 А
36. Электрооборудование для буксировки — 20 А
37. —
38. Система Центральный замок — 25 А
39. Подогрев сидений (левый) — 15 А
40. Подогрев сидений (правый) — 15 А
Предохранители в опель опель астра J
Номер вкладыша и назначение
1 блок управления двигателем
2 датчик концентрации кислорода
3 впрыск топлива, система зажигания
4 впрыск топлива, система зажигания
5 —
6 обогрев зеркал
7 регулятор вентилятора
8 лямбда-зонд двигателя
9 датчик заднего стекла
10 аккумуляторная батарея Датчик
11 Рычаг открывания багажника
12 Модуль адаптивного переднего освещения
13 —
14 Очиститель заднего стекла
15 Блок управления двигателем
16 Стартер
18 Обогрев заднего стекла
19 Электростеклоподъемники передних дверей
20 Электростеклоподъёмники задние
21 АБС.
22 Фара левая (галоген)
23 Омыватель головы
24 Фара правая (ксенон)
25 Фара левая (ксенон)
26 Фары противотуманные
27 Подогрев дизельного топлива
28 —
29 Электрический стояночный тормоз
30 АБС.
31 —
32 Подушка безопасности
33 Система адаптивного освещения поворотов
34 —
35 Стеклоподъемники
36 —
37 Электромагнит вентиляции адсорбера
38 Вакуумный насос
39 Блок управления системой управления подачей топлива
40 Омыватель ветрового стекла правый 419 Стеклоомыватель правого заднего стекла 49 Фара (галоген)
42 вентилятор радиатора
43 очиститель лобового стекла
44 —
45 вентилятор радиатора
46 —
47 BEEP
48 вентилятор радиатора
49 топливный насос
50 регулировка уровня фары
51 воздушный демпфер
52 вспомогательный нагреватель дизельный двигатель
53 Модуль управления коробкой передач, модуль управления двигателем
54 Контроль электропроводки
Схема предохранителей Опель Мокка
№Цепь электрическая
1 Вентиляционный люк в крыше
2 Наружные зеркала заднего вида
3 —
4 —
5 Блок управления электронной тормозной системой
6 Аккумулятор Intelligent Control Sensor
7 —
8 Блок управления коробкой передач
9 Блок управления кузовным оборудованием
10 Регулятор угла наклона фар
11 задние стеклоочиститель
12 обогрев заднего стекла
13 Фара (левая)
14 Обогрев наружных зеркал
15 —
16 Обогрев сидений
17 блок управления коробкой передач
18 блок управления двигателем
19 Топливный насос
20 —
21 охлаждение обдув 2956 —
23 Катушка зажигания, блок управления двигателем
24 Насос омывателя
25 Привод фары (правой)
26 Блок управления двигателем
27 —
28 Блок управления двигателем
29 Блок управления двигателем
30 Выхлопная система
31 Левый дальний свет
32 Правый дальний Свет
33 Блок управления двигателем
34 Звуковой сигнал
35 Система климат-контроля, кондиционер
36 Передний противотуманный фонарь
Блок предохранителей в приборной панели Opel
1 Блок управления кузовным оборудованием
2 Блок управления кузовным оборудованием
3 Блок управления кузовным оборудованием
4 Блок управления кузовным оборудованием
5 Блок управления кузовным оборудованием
6 Блок управления кузовным оборудованием
7 Блок управления кузовным оборудованием
8 Блок управления кузовным оборудованием
9 Замки дверей
10 Защитно-диагностический модуль
11 Замки дверей
12 Климат-контроль
13 Задняя дверь
14 Система помощи при парковке
15 Предупреждение о выходе за пределы полосы движения, внутреннее зеркало
16 Система адаптивного головного освещения
17 Электростеклоподъемники со стороны водителя
18 Датчик дождя
19 Резерв
20 Рулевое колесо
21 Блок управления коробкой передач
22 Прикуриватель
26 Защитный диагностический модуль
27 Комбинация приборов
28 Адаптивная система головного освещения
29 Резерв
30 Резерв 9195 и развлекательная система, аксессуары, розетка
33 Дисплей, развлечения ent System
34 OnStar UHP / DAB
Блок предохранителей в багажном отделении
1 Поясничная опора сиденья водителя
2 Поясничная опора сиденья пассажира
3 Усилитель
4 Разъем жгута проводов прицепа
5 Система постоянного двойного привода
6 Индикация
7 Резерв
8 Прицеп
9 Резерв
10 Резерв
195 Система навигации прицепа.
13 Рулевое колесо с подогревом
14 Разъем жгута проводов прицепа
15 Рулевое колесо
16 Датчик воды в топливе
17 Внутреннее зеркало
18 Резерв
Опель Омега Б Предохранители

Это должен знать каждый автовладелец:
Рассмотрим где находятся предохранители Опель Астра Н, как к ним добраться и вскрыть блоки, как определить неисправность, а также какие детали подобрать для замены и как заменить.

Предохранители Opel Astra H нужны для разъедания электрической цепи, подвергшейся перегрузке. Проще говоря, если ток тока в цепи увеличился, предохранитель сгорает, соответственно цепь размыкается. Необходимо предотвратить короткое замыкание, которое может привести к поломке всей электроники в автомобиле и даже к пожару. А блок создан для удобства автовладельца. Ведь если бы предохранители были разбросаны по всей схеме, заменить их было бы очень сложно.Благодаря тому, что все они собраны в одном месте, вам не придется искать по всей машине, где вам нужно.
Где находится блок в Опель Астра Н
Перед началом работ с любой электрикой в Опель Астра., в том числе с предохранителями лучше вытащить ключ из замка зажигания. Иначе можно получить удар током или случайно устроить короткое замыкание. Опель Астра имеет 2 блока предохранителей — один в багажнике, другой под капотом.
В базовой комплектации Опель Астра оснащен одним блоком в подуправлении, а вторым, поменьше, в багажном отделении.В полной упаковке 2 полноценных элемента, в тех же местах. Это связано с тем, что электронные схемы отличаются из-за разных электронных компонентов.
Как получить доступ к предохранителям
Блок под капотом:
Вставьте плоскую отвертку в щель между крышкой и защелкой
Слегка отогните и поднимите крышку.
То же самое с другим замком.
В некоторых вариантах Opel Astra Блок разделен на две части. Снять крышку в этом случае получается, нажав одновременно на фиксаторы, удерживающие крышку.
В багажнике:
Опель Астра Хэтчбек и универсальный блок слева в багажнике. Доступ к нему можно получить, открыв отверстие в обшивке, проверив хомуты.
В седане аналогичная система, но размер крышки меньше.
Размер блока зависит от комплектации Опель Астра.
эти две картинки печатают в C B. e.t E. на одном листе А4 с двух сторон > Саламин > Бросить в бардачок >
Расположение и назначение предохранителей вариант 2.
Полный размер: 2592x1944px, 771 КБ Полный размер: 2592x1944px, 869 Кб
Цена вопроса ~ 50 руб. (*Скачать фото в полном размере 2592×1944 — Фото отличного качества)
назначение предохранителей зависит от типа блока в багажнике :
Упрощенное оборудование (в основном дизельные караваны ) — Блок задний (без РЭК)
назначение предохранителей опция 1 + малая задняя часть 1279×932 JPG.
1. АБС — 20 А
2. АБС — 30 А
3. Система отопления и вентиляции салона — климат-контроль — 30 А
4. Единая система отопления и вентиляции — кондиционер — 30 А.
5. Вентилятор РА обогрева * 30 А или 40 А
6. Вентилятор радиатора * 20 А или 30 А или 40 А
7. Центральный замок — 20 А.
8. Омыватели стекол — 10 А.
9. О заднее стекло Bohev и наружных зеркал — 30 А.
10. Диагностический разъем — 7,5 А
11. Приборы — 7.5 A
12. Мобильный телефон / Радио / Система TWIN AUDIO / Многофункциональный дисплей — 7,5 A
13. В нутрином освещении — 5 А.
14. ОТ теклохоматтель лобового стекла- 30 А.
15. С теклохоматтель Лобовое стекло — 30 А.
16. Звуковой сигнал, АБС, Выключатель стоп-сигналов, Кондиционер — 5 А
17. Кондиционер — 20 А
18. Стартер — 25 А
19 —
20 Сигнал — 15А .
21. Электронное оборудование двигателя — 20 А
22. Электронное оборудование двигателя — 7.5 А
23. Адаптивный свет фар (АФЛ), регулировка угла наклона фар — 5 А
24. Топливный насос — 15 А
25. Электронное оборудование коробки передач — 15 А
26. Электронное оборудование двигателя — 10 А
27. Отопитель, кондиционер, датчик состояния воздуха — 7,5 А
28. Электронное оборудование коробки передач — 5 А
29. Сервер рулевого управления — 5 А
30. Электронное оборудование двигателя — 10 А
31. Стеклоочиститель заднего стекла — 15 А.
32. Выключатель стоп-сигнала — 5 А
33.Корректор фар, выключатель света, выключатель сцепления, приборы, модуль двери водителя — 5 А
34. Блок управления Модуль рулевой колонки (CIM) — 7,5 ампер
35. Информационно-развлекательная система — 20 ампер
36. Прикуриватель, передний розетка — 15 А.
В полной комплектации — задний модуль REC сложнее по схеме предохранителей.
опция 2.
2592x1944px, 771 КБ + задняя (рекомендация) : 2592x1944px, 869 КБ
1.АБС — 20 А
2. АБС — 30 А
3. Система отопления и вентиляции салона — климат-контроль — 30 А
4. Система отопления и вентиляции — кондиционер — 30 А
5. Вентилятор радиатора* 30 А или 40 А
6. Вентилятор радиатора * 20 А или 30 А или 40 А
7. Омыватели стекол — 10 А.
8. Сигнал — 15 А.
9. Омыватель фар — 25 А.
-10 —
11. —
12. —
13. Противотуманные фары — 15 А.
14. С теклохоматтел Лобовое стекло — 30 А.
15. ОТ теклохоматтель лобового стекла — 30 А.
16. Звуковой сигнал, АБС,в переключателе стоп сигнала, кондиционер — 5 а
17. — * подогрев живого фильтра (дизель y д. вигатель) — 25а
18. Стартер — 25 А
19. Электроника трансмиссии — 30 А
20. Компрессор кондиционера РА — 10 А
21. Электронное оборудование двигателя — 20 А
22. Электронное оборудование двигателя — 7,5 А
23. Адаптивное освещение фар (AFL), регулировка угла наклона фар — 10 А
24. Топливный насос — 15 А
25.Электронное оборудование коробки передач — 15 А
26. Электронное оборудование двигателя — 10 А
27. Электрогидроусилитель руля Silver — 5 А
28. Электронное оборудование коробки передач — 5 А
29. Электронное оборудование коробки передач — 7,5 А
30. Электронное оборудование двигателя — 10 А
31. Адаптивный свет фар (AFL), корректор фар — 10 А
32. Тормозная система, система кондиционирования, система управления сцеплением — 5А
33. Адаптивный свет фар (АФЛ), корректор фар, выключатель света — 5 А
34.Блок управления, модуль Рулевая колонка (CIM) — 7,5 А
35. Информационно-развлекательная система — 20 А
36. Мобильный телефон / Радио / Система TWIN AUDIO / Многофункциональный дисплей — 7,5 А
ссылка:
Данная модель выпускается с 2004 года. За долгое время владельцы этого автомобиля накопили немалый опыт и опыт ремонта. Столкнувшись с проблемами электрики, многие водители начинают перетирать электронные системы, провода и разъемы. А в этой модели найти причину неисправности электрики не так просто даже подготовленным людям, ведь предохранители и реле Опель Астра Н различаются в зависимости от комплектации.
Распространенные проблемы, способы их устранения и диагностики ошибок — все это может понадобиться для устранения ареста.
В базовой и полной комплектации предохранители и реле Opel Astra H отличаются нумерацией. Например, в багажнике в базовой версии есть небольшой блок предохранителей и реле, а в полной — полный. Под капотом нумерация предохранителей базовой версии не совпадает с полной. Это связано с разницей в электронных компонентах и разных электрических схемах.
В данной статье рассматриваются монтажные блоки полной комплектации.
Предохранители в багажнике:
1 (25 А) — Электростеклоподъемники передних дверей . Если вдруг перестал работать стеклоподъемник одной из передних дверей, проверьте в первую очередь этот предохранитель, затем проводку в месте открывания двери, между кузовом и дверью.
Провод может растворить или окислить контактный разъем. Снимите обшивку с двери и проверьте провода внутри двери.Проверить массу (коричневый провод между кузовом и дверью). При снятом подъеме также осмотрите привод приводного механизма и проверьте его двигатель.
Если окна работают неправильно, вы можете их запрограммировать. Для этого отключите аккумулятор на время, подключите обратно, включите зажигание, при закрытом стекле нажмите и удерживайте кнопку подъема стекла 3-5 секунд. Нажмите и удерживайте кнопку для каждой двери отдельно.
2 — не используется .
3 (7.5 А) — приборная панель . Если не работают приборы или освещение панели, проверьте также предохранитель 18. Возможно, в плате самой панели или соединениях проводки с задней ее стороны.
4 (5 А) — система кондиционирования . Если не работает кардицер, проверьте также предохранитель 14 в этом блоке и предохранители 4, 20, 32 в моторном отсеке, а также реле К8_Х125 под капотом. Неверные настройки могут быть установлены в меню автомобиля. Попробуйте убрать экономичный режим ECO, изменить настройки климат-контроля и кондиционера.
При отрицательных температурах кондиционер не включится из-за низкого давления газа в системе, поэтому зимой его лучше включать в теплые Боксы (для смазки уплотнителей). Проверьте давление, заправьте топливом и проверьте систему на наличие утечек, если это необходимо. Проверить муфту и работу компрессора, наличие кнопки A/C. Точную причину поможет определить диагностика в сервисе с помощью устройства, подключенного к диагностическому разъему.
5 (7.5 А) — Подушки безопасности .
6,7,8,9,10 — не используется .
11 (25 а) — обогрев заднего стекла . Если заднее стекло остановилось, или обогрев включается только на несколько секунд, проверьте также предохранитель 18 в этом блоке и реле К3_Х131 в блоке под капотом.
12 (15 А) — очиститель заднего стекла . Если не работает задний «дворник», проверьте дополнительно, перед. 15 в моторном отсеке. Распространенная проблема – попадание влаги в механизм мотора и заднего дворника.Из-за образования ржавчины некоторые детали могут заклинить.
Чтобы снять механизм с двигателем, нужно снять обшивку двери, а затем и сам механизм. После снятия проверьте состояние вала, выбив втулку, которая на это надеется. Если вал засорился, заржавел или не крутится, выберите его, очистите и установите обратно.
13 (5 А) — Система помощи при парковке .
14 (7,5 А) — система кондиционирования . Смотрите раньше. четыре.
15 — не используется .
16 (5 А) — система обнаружения пассажиров на переднем сиденье, система Open&Start .
17 (5 А) — датчик давления в шинах, датчик дождя, датчик качества воздуха, зеркало заднего вида автомат .
18 (5 А) — приборы и переключатели на панели . Смотрите раньше. 3.
19 — не используется .
20 (10 а) — управление амортизаторами (система CDC) .
21 (7,5 А) — обогрев стороны Zeaqual .Тсуально включаются при нажатии на кнопку обогрева заднего стекла. Если перестал работать обогрев бокового зеркала, проверьте проводку между кузовом и дверью, а также в самом зеркале. Для этого снимите накладку или все зеркало и проверьте контакты в разъеме внутри него.
Часто подгорают или окисляются нижние контакты. Если обогрев зеркал не работает вместе с обогревом заднего стекла, также проверьте предохранитель 11. Фото проводки и механизма внутри зеркала со снятой обшивкой:
22 (20 а) — Стеклянная сдвижная крыша (Люк мощность) .См. также раньше. 34.
23 (25 А) — электростеклоподъемники задних дверей . Если один из стержней в задних дверях перестал опускаться/лезть, проверьте жгут проводов, который выходит из кузова и входит в дверь. Обычно там коричневый провод, который идет на массу.
Проверить также исправность самой кнопки на двери, мотора и механизма подъемника, сняв обшивку двери. Не помешает проверить и предохранитель 1 отвечающий за работу передних стеклоподъемников.
24 (7,5 А) — диагностический разъем . Разъем OBD2 находится под ручкой, спрятан за накладкой полки. К диагностике ошибок обычно подключаются сканеры TECh3, MDI или OP-COM.
25 — не используется .
26 (7,5 А) — электроприбор боковых зеркал .
27 (5 А) — сигнализация, ультразвуковой датчик . В штатной сигнализации Opel Astra H для постановки охраны нужно нажать 2 раза кнопку брелка, после этого машина встанет с задержкой 15 секунд.Чтобы просто закрыть все двери, нужно нажать эту же кнопку 1 раз, тогда режим охраны не включается. Чтобы открыть или закрыть все окна, нужно нажать и удерживать кнопку открытия/закрытия соответственно.
28 — не используется .
29 (15 а) — прикуриватель, розетка 12 В на центральной консоли . Обычно этот предохранитель перегорает при коротком замыкании в разъеме прикуривателя. Если будете вставлять в него нестандартные разъемы от устройств, следите, чтобы не было посторонних шайб, которые могут слететь и замкнуть контакты.Устройства лучше подключать к дополнительной розетке 12 В (если есть) или в разветвитель.
30 (15 А) — задняя розетка 12 В .
31, 32 — не используется .
33 (15 А) — система «Открыть и запустить» .
34 (25 А) — стеклянная сдвижная крыша (люк с электроприводом) . См. также раньше. 22.
35 (15 А) — задняя розетка 12 В .
36 (20 а) — розетка для подключения прицепа, тягово-сцепное устройство .
37 — не используется .
38 (25 А) — Центральный замок, вывод «30» . О проблемах с сигнализацией см. 27. Если центральный замок перестает закрывать двери, проверьте, горит ли свет в салоне. Если он горит, скорее всего вышел из строя концевой выключатель в одной из дверей и блок «думает», что одна из дверей открыта. Это обычно служит тревогой.
При сбоях с центральным замком можно попробовать скинуть на время клемму аккумулятора и подключить обратно.Для определения точной причины можно провести диагностику способами, описанными в конце статьи, или в СТО при подключении устройства к диагностическому разъему.
39 (15 А) — Обогрев сиденья водителя .
40 (15 А) — Обогрев сиденья переднего пассажира . Если сиденья перестали греться при включении этой функции, проверьте разъемы и провода под ними.
41, 42, 43, 44 — не используется .
Реле в багажнике:
К1_Х131 — реле замка зажигания, вывод «15» .
К2_Х131 — реле замка зажигания, выход «15а» .
К3_х131 — реле обогрева заднего стекла . Смотрите раньше. 11.
Предохранители в блоке под капотом:
Узел крепления моторного отсека расположен с левой стороны водителя, под капотом между опорой стойки и левой фарой. Чтобы добраться до него, нужно открыть крышку, обойдя ее по краям.
1 (20 а) — антиблокировочная система тормозов ABS. .
2 (30 А) — Антиблокировочная система тормозов с АБС . Если загорелась лампа АБС вокруг панели и эта система перестала работать, проверьте и очистите датчики АБС и датчики скорости на передних и задних колесах, их проводку и разъемы. Дело может быть в блоке управления АБС. Более точную причину можно сказать по результатам диагностики.
Обычно проблемы с АБС возникают после замены ступиц колес или их подшипников, при сборке узлов неправильно устанавливаются датчики или их разъемы, что приводит к отставанию проводов или отсутствию контакта.
3 (30 а) — вентилятор печки (климат-контроль) .
4 (30 а) — вентилятор печки (кондиционер) . Если перестала работать печка, забился сам вентилятор, сгорел его мотор или термошов. Особенно вероятен вормор, если печь долго (несколько лет) не служила. Разберите печку, почистите все узлы и смажьте ось вентилятора и подшипники.
Чтобы добраться до печки, нужно снять бардачок. Если печка работает только в последнем максимальном положении, нужно поменять резистор.Дело может быть в блоке климат-контроля или кондиционера. Если печка дует холодным воздухом, проверьте уровень антифриза и наличие воздуха в системе охлаждения.
5 (30 или 40 А) — вентилятор радиатора .
6 (20, 30 или 40 А) — Двигатель вентилятора радиатора . Если вентилятор системы охлаждения остановился, проверьте работу его двигателя, подав напряжение напрямую от аккумуляторной батареи. Если двигатель не работает, снимите его, разберите и почистите, проверив щетки или замените новым.Дело может быть в электронном блоке управления, датчике температуры, термостате или проводке. Правильная диагностика покажет точную причину.
7 (10 а) — переднее и заднее стекло . Если омыватель перестал работать при остывании, проверьте уровень жидкости в бачке омывателя, не замерзла ли она в трубках и форсунках. Шаг при необходимости и изменить. Проверьте также исправность насоса насоса в баке, питающего напряжением 12 В и электропроводки.
8 (15 А) — Звуковой сигнал . Если перестал работать сигнал, скорее всего дело в модуле CIM, шлейфе сабмиттера и его разъеме.При этом обычно перестают работать кнопки, расположенные на руле (например, громкости). Общая проблема. Если дело в сим-модуле, то обычно помогает перепайка контактов на его плате, ремонт оборванных проводов или замена нового модуля.
9 (25 А) — передние и задние стекла . См. выше ранее. 7.
10, 11, 12 — не используется .
13 (15 А) — противотуманные фары . Если не работает, проверьте лампы, разъемы и проводку.
14 (30 а) — очистители лобового стекла . Если «дворники» не работают, скорее всего забился или хохотает механизм в моторе-редукторе или контакты проводов. Разберите его и почистите. Проверьте также щетки двигателя.
Установка интервала работы очистителей в прерывистом режиме: Для их срабатывания нажать вниз рычажок «дворник», выждать нужное время и включить прерывистый режим их работы (переключить рычажок вверх). Теперь очистители будут работать с заданным интервалом.Допускаются значения 2-15 секунд.
15 (30 а) — очиститель заднего стекла . Смотрите раньше. 12 в блоке багажника.
16 (5 A) — Система открытия и запуска, открывающаяся крыша, ABS, выключатель стоп-сигнала .
17 (25 А) — Топливный фильтр с подогревом (только для дизельных двигателей) .
18 (25 а) — стартер . Если не крутит, проверьте реле К1_Х125, заряд аккумулятора, контакты его клемм, контакт минуса с кузовом автомобиля, исправность стартера, протяжку реле и проводку/разъемы.Если автоматическая коробка передач, проверьте ее селектор, правую часть переключателя педали тормоза. Точную причину укажет диагностика.
19 (30 а) — электронные системы Коробки переключения передач .
20 (10 а) — компрессор кондиционера . Смотрите раньше. 4 в багажнике.
21 (20 А) — Электронные системы двигателя .
22 (7,5 А) — Электронные системы двигателя .
23 (10 а) — фары, адаптивный свет (система AFL), электрокормер угла наклона .Если средний или дальний свет перестал работать, проверьте и замените лампу. Для замены лампы в одной из фар необходимо повернуть колеса в противоположную сторону, открыть специальный люк, расположенный в колесной арке, через него снять резинку-пыльник с фары, достать старую лампу, повернув ее против часовой стрелки и установите новую лампу, поворачивая для фиксации в соединении по часовой стрелке.
Для включения фар «Дорога домой» необходимо выключить зажигание и достать ключ из замка, открыть дверь водителя и моргнуть (кратковременное нажатие на рычаг).После этого при закрытии водительской двери включится Ближний свет + лампа заднего хода, которая автоматически погаснет через 30 секунд.
24 (15 А) — Топливный насос . Если насос не качает бензин и двигатель не запускается, проверьте провода под капотом в гофре между блоком управления двигателем и блоком предохранителей. Обычно они там перегибаются или пропадает контакт в разъемах подключения к этим блокам. Точную причину может определить диагностика и чтение ошибок.
25 (15 а) — электронные системы коробки передач .
26 (10 а) — электронные системы двигателя .
27 (5 А) — электроусилитель руля . Если руль стал туго крутиться, проверьте предохранитель предохранитель FB3, уровень масла в бачке ГУР. Бак находится под капотом со стороны пассажира, в нише недалеко от лобового стекла.
Если руль крутится только на морозе, при прогреве работает нормально, скорее всего замерзает масло в системе усилителя руля, замените масло на более стойкое к температурам.При проблемах с маслом может выйти из строя или поплыл руль Рейка. Также могла выйти из строя помпа, в этом случае либо ремонт, либо замена новой.
28 (5 а) — электронные системы коробки передач .
29 (7,5 А) — электронные системы коробки передач .
30 (10 а) — электронные системы двигателя .
31 (10 а) — фары, адаптивный свет (система AFL), электрокормер угла наклона . Смотрите раньше. 23.
32 (5 А) — Кондиционер, Включение педали сцепления, Лампа неисправности тормозной системы .
33 (5 А) — Наружное освещение (блок управления), фары, адаптивный свет (система AFL), электрокорректор угла наклона.
34 (7,5 А) — модуль рулевого управления (блок управления) .
35 (20 а) — информационно-развлекательная система .
36 (7.5) — Система TWIN AUDIO, дисплей, радио, моб. телефон .
Реле в блоке под капотом:
К1_Х125 — реле стартера . Смотрите раньше. 18 в блоке под капотом.
К2_х125 — Реле электронного блока управления двигателем (ЭБУ) .
Кз_х125 — вывод «5» .
К5_Х125 — Реле режимов работы стеклоомывателя .
К6_Х125 — Реле переднего стеклоочистителя . Смотрите раньше. 14 в блоке под капотом.
К7_х125 — Реле омывателя фар (насос) . Если не работает, проверьте уровень жидкости в омывателе, а также отсутствие засоров и замерзаний в трубках и форсунках.
К8_х125 — реле компрессора кондиционера .
К10_х125 — реле топливного насоса . Смотрите раньше. 24 в блоке под капотом.
К11_х125 — Реле вентилятора радиатора .
К12_х125 — реле вентилятора радиатора .
K1Z_Х125 — Реле вентилятора радиатора . Смотрите раньше. 5 в блоке под капотом.
К14_х125 — Реле подогрева топливного фильтра (только дизель) .
К15_х125 — Реле вентилятора печки . Смотрите раньше. 3 в блоке под капотом.
К16_х125 — Реле противотуманных фар .Смотрите раньше. 13 в блоке под капотом.
Силовые предохранители в моторном отсеке Опель Астра H:
Блок силовых предохранителей находится под капотом, рядом с главным блоком предохранителей, между ним и левой опорой стойки. Чтобы добраться до него, нужно открыть крышку.
FB1 (50 А) — Электрогидравлический НТ .
ФБ2 (80 а) — регулятор времени накаливания (только дизель) .
FB3 (80 а) — Электрогидравлический усилитель руля .Смотрите раньше. 27 в блоке под капотом.
FB4 (30 а) — автономный отопитель Ih. .
FB4 (100 А) — Дополнительный электроотопитель В салоне EH .
FB5 (80 а) — Блок предохранителей и реле в багажнике .
FB6 (80 а) — Блок предохранителей и реле в багажнике .
Диагностика ошибок:
Для определения причины неисправности можно провести диагностику системы без наличия. специальное устройство Способы, описанные ниже.
Для механических коробок передач или коробок EasyTronic:
продолжая удерживать педали, подождите несколько секунд, прежде чем на дисплее появится . бортовой компьютер Сообщения об ошибках
Для автоматических коробок передач:
вставить ключ в замок зажигания
повернуть ключ, включив зажигание, но не заводя двигатель
нажать педаль тормоза и удерживать ее нажатой
перевести рычаг коробки в положение D
выключить зажигание, отпустить педаль тормоза
нажать одновременно педаль газа и педаль тормоза и удерживать их нажатыми
повернуть ключ, включив зажигание, но не заводя двигатель
удерживая педали , подождите несколько секунд, пока на дисплее не появятся сообщения
В режиме диагностики на дисплее появится ECN с кодами ошибок.4 цифры — код ошибки, 2 цифры — значение.
141 ..
Большинство автомобильных цепей электроснабжения защищены плавкими предохранителями. Пламя, электродвигатели вентилятора, топливный насос и другие мощные потребители тока подключаются через реле. Предохранители и реле установлены в монтажных блоках, находящихся в багажнике автомобиля под облицовкой боковины с левой стороны и в моторном отсеке рядом с аккумуляторной батареей. Монтажный блок предохранителей и реле
, установленный в багажнике под облицовкой левой боковины, показан на рис.10.1.
В табл. 10.1 Указано назначение этих предохранителей, предохранителей и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.
Обозначения предохранителей и реле монтажного узла, установленного в моторном отсеке правого направления, показаны на рис. 10.2.
В табл. 10.2 Указано назначение этих предохранителей, предохранителей и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.
1.Для получения доступа к блокировке предохранителей, расположенной в багажнике, поверните на 90° два замка крышки люка в обивке левой боковины…
2 …. И прибить крышку.
3. Для получения доступа к монтажному узлу, расположенному в моторном отсеке, нажмите отверткой на два замка…
4 …. И снимите его крышку.
Примечание.
В специальных гнездах корпуса монтажного узла, расположенных в багажнике, закреплены запасные предохранители б и пинцет для извлечения предохранителей из монтажных блоков.
5. Перед заменой перегоревшего предохранителя или плавающей вставки выясните причину сбоя и устраните ее. При обнаружении неисправности просмотрите таблицы, указанные в табл. 10.1 и 10.2 цепи, защищающие этот предохранитель или предохранитель.
Предупреждение.
Не заменяйте предохранители предохранителями, рассчитанными на другую силу тока, или самодельными перемычками — это может повредить электроприборы и даже привести к пожару.
6. Снимите пинцет с основания монтажного узла, расположенного в багажнике.
7. Захват предохранителя пинцетом…
8 …. И снимите его с контактного разъема.
Примечание.
Так выглядит запачканный предохранитель (перемычка-перемычка внутри держателя сгорела и размыкается). Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета).
9. Установите предохранитель в контактный разъем того же номинала, что и снятый.
10.При необходимости замены снимите реле с монтажного узла, перемещая его из стороны в сторону…
11 …. и установить новое реле.
.

F50	10A AC COUNDION (на реле K5)
F51	15a Fog Fight (Front) (на реле K39)
F52	15A вспомогательная розетка (задняя прикуривающая зажигалка) ACS
F53	70050 F53	70050 8005
F54	30A	FHF
F55	30A Задние окна FHR
F56	7.5а задние фонарики (на K71), замок без ручки (на K24D)
K5	реле — компрессор, кондиционер (FE33, F50)
K24D	Dead Block Relay (F56)
K39	реле — противотуманная лампа, фронт (F51)
K56	реле — стеклоочиститель, заднее окно (FE31, FE33)
K71	реле — реверсивный свет (F56, FE33)

№	CITCURE
2
3	Загрузочный отсек Power Outlet
4	Реверсивные огни
5	Задний Power Windows
6		7
8	Нагретые внешние зеркала

№	схема
1
1
2	—
3	Instruments
4	Отопление, Система кондиционирования воздуха, Электронный климат-контроль
5	подушки безопасности
6	—
7	—
8	—
9	—
10	—
11	Огретое заднее окна
12	Задние окна Wiper
13
13
14	14	Отопление, Система кондиционирования воздуха
15	—
16	Распознавание занятости сиденья, система Open&Start
17
18		—
—
20	CDC
21	Нагретые зеркала с подогревом
22	Sun Cround
23		23
240051
25	—
26	Электрические складные наружные зеркала
27	Ультразвуковой датчик, противоугонной сигнализации
28	—	—	—
—	прикуривателя, передняя мощность
30	Выпускной розетки
31	—
32	–
33	Open&S Tart System
34	Sun Chrow, Twintop
	35

36		36
37	—
38	Central Система блокировки, Terminal 30
39		39
40
41	—
42
43	—
44	–

Номер	Назначение
1, 48, 49	Этот компонент отвечает за работоспособность складной крыши (для моделей с откидным верхом).
2	Отвечает за обдув лобового стекла.
3	Обеспечивает обогрев заднего стекла.
6, 24	Эти компоненты обеспечивают функциональность, а также устройства регулировки фар.
7, 25	Обеспечивает работу стоп-сигналов, а также фонарей заднего хода.
8,26	При выходе из строя этого предохранителя работа ламп будет невозможна.
9	Омыватель фар.
10	Рулевой звуковой сигнал.
11	Обеспечивает сигнализацию или центральный замок.
12	Отвечает за работоспособность противотуманных фар.
13	Система связи.
14, 30	Стеклоочистители, люк.
15, 28	Отвечает за работу лампочки в салоне, а также за прибор заднего вида.
16	Функционирование задних противотуманных фонарей.
17, 20	Электрические стеклоподъемники.
18	Приспособление для регулировки уровня света фар, а также фонаря номерного знака.
19, 21	Обеспечивает работоспособность мультимедийной системы, магнитолы.
22	Обеспечивает работу ламп освещения, а также бортового компьютера автомобиля.
23	Функционирование системы ABS, а также гидроусилителя руля.
29	фары.
35, 40	Обеспечивает работу системы охлаждения двигателя, а также кондиционера.
36	Если этот элемент сгорит, прикуриватель работать не будет.
37, 45	Ответственный за.
38	Климат-контроль, устройство контроля скорости.
41	Обеспечивает вид сзади.
42	Отвечает за работоспособность датчика присутствия пассажира, а также ламп освещения салона автомобиля.
43, 44	Левая и правая ксеноновые фары.
46	Отвечает за работоспособность системы зажигания.
47	Дополнительный обогреватель.

Номер	Назначение
K2	Отвечает за работоспособность ламп дальнего света.
K3	Обеспечивает работу обогревателя заднего стекла.
K4	Обеспечивает работу противотуманных фар.
K5	В случае выхода из строя этого компонента работа задних противотуманных фар будет невозможна.
К6	При выходе из строя этого реле в автомобиле не будет работать очиститель заднего стекла.
К7	Обеспечивает работоспособность устройства обогрева наружных зеркал заднего вида.
К8, К9	Отвечает за функционирование ламп указателей поворота.
K10	Функционирование стеклоочистителей.
K12	Рулевой звуковой сигнал.
