Блок предохранителей и реле

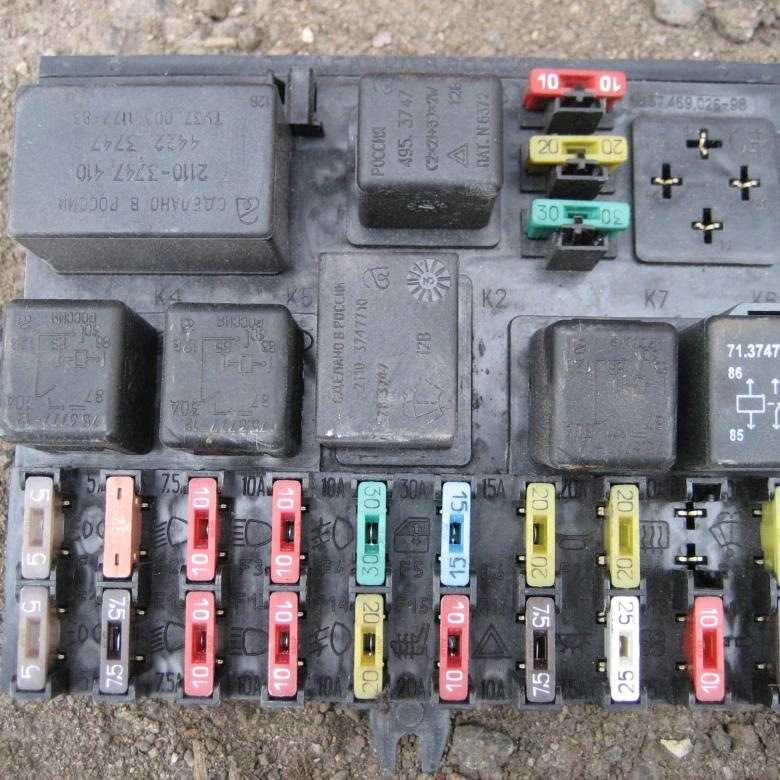

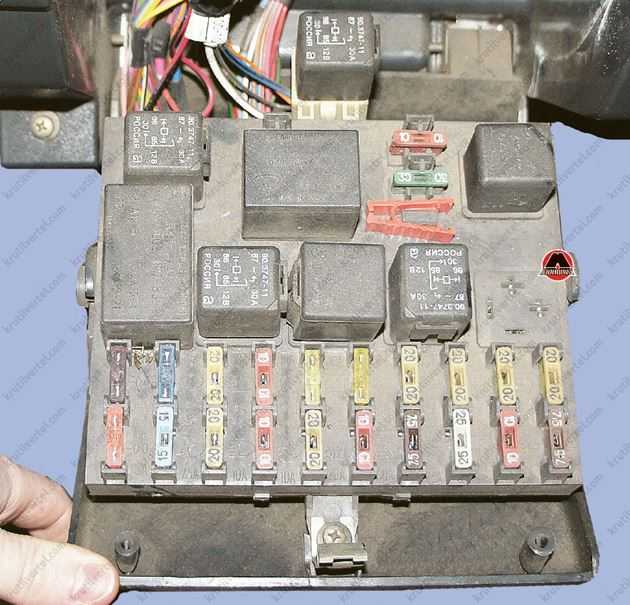

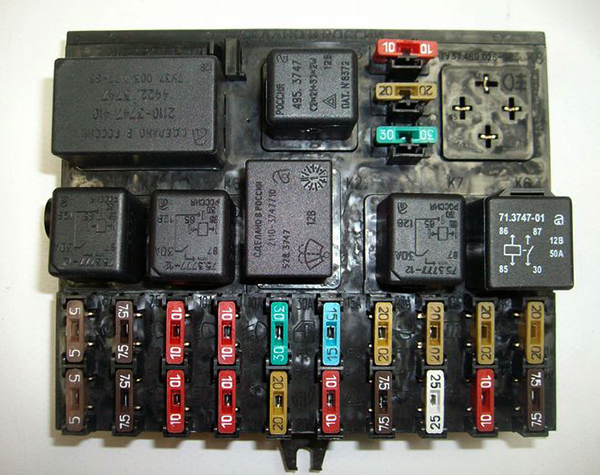

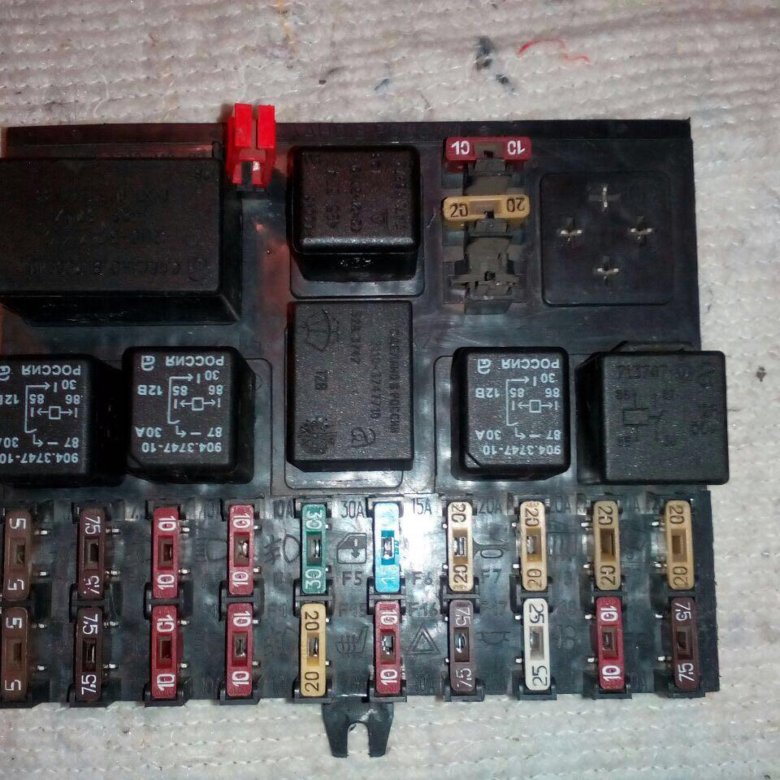

Блок предохранителей и реле находится в левой, нижней части панели приборов. Доступ к нему открывается, если нажать на кнопку и откинуть крышку вниз. Для снятия предохранителей в левой верхней части монтажного блока имеются специальные токонепроводящие щипцы.

1 — К5 — реле дальнего света. Если не работает дальний свет в двух фарах, проверьте это реле. Если не работает одна из фар дальнего света, проверьте предохранители F3 и F13, а также лампы и ручку включения дальнего света.

2 — К4 — реле ближнего света.
Если не работает ближний свет в обоих фарах, проверьте это реле. Если не работает только одна фара ближнего света, проверьте предохранители F2 и F12, а также сами лампы и выключатель света.

3 — К1 — контрольное реле исправности ламп.

4 — токонепроводящий пинцет для снятия предохранителей.

5 — реле стеклоподъемников.
Если у вас перестали работать электрические стеклоподъёмники, проверьте это реле. Ещё дело может быть в предохранителе F5, либо в самой системе привода стеклоподъёмника. Чтобы добраться до механизма, нужно снять обивку двери. Проверьте электромотор, внешний вид шестерёнок и отсутствие закусывания механизма.

6 — К3 — реле поворотников и аварийной сигнализации.
Если у вас не работают поворотники или «аварийка», проверьте это реле и предохранитель F16, а также сами лампы поворотников и ручку их включения.

7 — реле стартера.
Если автомобиль не заводится и при этом не крутит стартер, проверьте это реле. Ещё дело может быть в севшем аккумуляторе, а также в самом механизме стартера.

8 — резервные предохранители.

9 — реле противотуманных фар.
Если не работают «противотуманки», проверьте это реле и предохранители F4 и F14. Ещё проверьте схему их подключения, исправность проводки и разъёмов, а также сами лампы в фарах и кнопку включения.

10 — К2 — реле стеклоочистителей и стеклоомывателя.
Если у вас не работают «дворники» или омыватель лобового стекла, проверьте это реле. Также проверьте мотор очистителей, насос омывателя и уровень жидкости в бачке омывателя.

11 — К7 — реле обогрева заднего стекла.
Если обогрев не работает и заднее стекло запотевает, проверьте это реле и предохранители F8 и F9. Также проверьте контакты подключения к местам клемм элементов обогрева (по краям стекла у задних стоек). Если всё исправно, но обогрев не работает, дело может быть в проводке (перетёрлись провода или что-либо ещё).

12 — К6 — доп. реле, реле зажигания.
Если у вас не включается зажигание или проблемы, связанные с ним, проверьте это реле. Данное реле защищает контакты замка зажигания от обгорания. Также проверьте сам замок зажигания и контактную группу.

13 — ряд предохранителей F1-F1014 — ряд предохранителей F11-F20

Предохранители

Теперь посмотрим какие предохранители за что отвечают в этом же монтажном блоке. А также приведу основные причины для поиска и устранения неисправностей.

F1 (5 A) — лампы освещения госномера, освещение приборной панели, лампа включения габаритов на панели, лампа багажника, левые габаритные огни.
Если не работают какие-либо из перечисленных ламп, проверьте этот предохранитель, а также сами лампы и их контакты. Если всё в порядке, проверьте кнопку включения габаритов.

F2 (7,5 A) — ближний свет в левой фаре.
Если не работают обе фары ближнего света, проверьте также реле К4 и сами лампы. Ещё дело может быть в переключателе света и его контактах.

F3 (10 A) — дальний свет в левой фаре.
Если не работают обе фары дальнего света, проверьте реле К5, сами лампы и ручку включения дальнего света.

F4 (10 A) — передняя противотуманная фара с правой стороны.
Если не работают обе «противотуманки», проверьте реле 9 и сами лампы фар, а также выключатель и его контакты.

F5 (30 A) — двигатели стеклоподъемников.
Если не работают электро стеклоподъёмники, проверьте этот предохранитель и реле 5. Зимой проверьте, не примёрзли ли стёкла, подогрейте и очистите их ото льда при необходимости. Также дело может быть в моторчике стеклоподъёмника, его механизме и шестерёнках, для того чтобы до него добраться, нужно снять обшивку нужной двери.

F6 (15 A) — предохранитель переносной лампы.

Также могут наблюдаться проблемы с прикуривателем. Чтобы проверить, отключите прикуриватель от разъёма. Если этот предохранитель сгорать перестанет, то дело в прикуривателе.

F7 (20 A) — вентилятор охлаждения двигателя, звуковой сигнал.
Если не включается вентилятор охлаждения и двигатель перегревается, проверьте этот предохранитель. Ещё проверьте работоспособность двигателя вентилятора, подключив его напрямую к аккумулятору. Дело может быть также в датчике температуры охлаждающей жидкости или термостате.

F8 (20 A) — обогрев заднего стекла (элемент).
Если не работает обогрев и заднее стекло запотевает, проверьте этот предохранитель, предохранитель F9 и реле К7. Ещё проверьте контакты на клеммах элементов обогрева, прозвоните проводку, бывает провод перетирается. Также дело может быть в выключателе обогрева и его контактах.

F9 (20 A) — клапан рециркуляции, стеклоочистители и стеклоомыватель, омыватель фар, обмотка реле обогрева заднего стекла. Если не работает обогрев, аналогично предыдущему.

Если не работают стеклоочистители или омыватель, проверьте также реле К2, уровень жидкости в бачке омывателя, насос омывателя, мотор очистителей. Ещё дело может быть в ручке их включения, её проводке и контактах. Провода могут передавиться или перетереться и замыкать на корпус.

F10 (20 A) — резервный предохранитель. F11 (5 A) — габариты правой стороны. Если не работает левая сторона, проверьте предохранитель F1.

Если не работает ни один габаритный огонь, проверьте выключатель света и его контакты. Также проверьте сами лампы в габаритах.

F12 (7,5 A) — ближний свет в правой фаре.
Аналогично предохранителю F2 для левой фары.

F13 (10 A) — дальний свет в правой фаре, лампа включения дальнего света на приборной панели. Аналогично предохранителю F3 для правой фары.

Если при включении дальнего света не загорается синяя лампа на панели, проверьте этот предохранитель, а также саму лампу и проводку к ней. F14 (10 A) — передняя противотуманная фара с левой стороны.

Аналогично предохранителю F4 для правой «противотуманки». F15 (20 A) — обогрев сидений, блокировка замка багажника. Если не работает обогрев сидений, проверьте этот предохранитель и кнопку включения на приборной панели, её контакты и проводку.

F16 (10 A) — указатели поворотов и аварийная сигнализация, лампа включения «аварийки».
Если не работают поворотники или «аварийка», проверьте также реле К3 и сами лампы в поворотниках, а также кнопку включения «аварийки».

F17 (7,5 A) — освещение салона, подсветка, подсветка замка зажигания, лампы стоп-сигналов, часы, бортовой компьютер.
Если не работают стоп-сигналы, проверьте этот предохранитель, сами лампы, а также выключатель, установленный в педальном блоке.

F18 (25 A) — освещение вещевого ящика, контроллер печки, прикуриватель.
Если не работает прикуриватель, проверьте этот предохранитель, разберите прикуриватель и проверьте наличие короткого замыкания в нём, особенно на шайбе и контактах. Подогните их, если нужно или замените весь прикуриватель. Не вставляйте в него разъёмы нестандартного размера.

F19 (10 A) — блокировка дверных замков, контрольное реле стоп-сигналов и габаритов, поворотники и лампы их включения на панели, лампа заднего хода, обмотка генератора, контрольная индикация бортовой системы, приборная панель, часы, бортовой компьютер.

F20 (7,5 A) — задние противотуманные огни.

Если не работают задние «противотуманки», проверьте этот предохранитель и реле 9. Также проверьте сами лампы, проводку, разъёмы и выключатель на панели.

Никогда не заменяйте перегоревшие предохранители на предохранители большего номинала (тока), это может вызвать перегорание дорожек на монтажном блоке, выход из строя приборов и т.п. В этом случае ремонт обойдётся дороже, поэтому лучше разобраться с проблемой сразу и устранить неисправность. Если вы не можете самостоятельно найти в чём дело, обратитесь в автосервис, обычно подобными проблемами занимаются электрики, которым не составит труда определить неисправность и устранить её.

Предохранители и реле в Ладе Калина

Предохранители и реле Нива Шевроле.

Не горит ближний? Починим!

The following two tabs change content below. Если при включении ближнего света ничего не происходит. Именно ничего, даже на панели приборов не загорается индикатор, значит неисправна кнопка включения.

Предохранитель

В большинстве случаев, если перестала работать какая-либо электрическая цепь на автомобиле — виной тому предохранитель. Скорее всего произошёл скачок напряжения, и предохранитель выбило. Расположение предохранителя левой и правой ламп ближнего света.

• F2 — 7,5А — Левая фара (ближний свет)
• F12 — 7,5А — Правая фара (ближний свет)

Проводка

Идём дальше по цепи. Необходимо узнать, есть ли напряжение на блок-фаре. Для этого необходимо замерить напряжение на штекере лампы. Если напряжение есть, а лампа не горит, то:

• лампа перегорела,
• оплавилась фишка или по иным причинам потеряла работоспособность.

Если напряжения нет, то необходимо искать где обрыв!

Наличие проблем с проводами

Для устранения этой неисправности придётся проводить проверку всех колодок, через которые осуществляется подключение реле и блок предохранителей. Не исключена возможность наличия некачественного соединения, а также окисления контактов, что приводит к повышению силы тока, протекающего в этих местах, и их нагреву. Чтобы устранить такие неисправности, достаточно протянуть все крепления колодок, предварительно тщательно прочистив все контакты с помощью наждачной бумаги или надфиля.

Нелишним будет проверить и кнопку, с помощью которой происходит включение фар, так как её контакты также подвержены окислению и на них тоже может присутствовать некачественное соединение. Практический опыт подсказывает, что именно с этой кнопки и следует начинать поиск неисправности, и только убедившись в её полной работоспособности, продолжать поиски причины, по которой не работает ближний свет.

Другие причины, по которым не горит одна фара ближнего света

Иногда нештатная работа фар кроется в весьма необычных причинах. Так, известен случай, когда у хозяина Нивы отключился ближний свет после того, как он демонтировал очистители фар, которые давно перестали функционировать. В результате он долго не мог понять, почему отключился ближний свет на обеих фарах.

Только экспериментальным путём ему удалось обнаружить, что для нормальной работы фар необходимо присутствие любого моторчика, хоть левого, хоть правого. В конечном счёте пришлось создавать имитацию присутствия этих элементов путём замыкания контактов, идущих на них.

Этот пример иллюстрирует, что если после проверки всех электрических цепей и функционирования всех элементов устранить неисправность не получилось, следует вспомнить о том, не вносилось ли в обозримом прошлом каких-нибудь изменений или усовершенствований в конструкции автомобиля. Ведь нельзя исключить того, что в процессе внесения изменений произошло нарушение какой-нибудь гениальной задумки инженера на автозаводе, что и спровоцировало исчезновение света.

В тех случаях, когда были приняты все вышеперечисленные меры, а добиться нормальной работы лампы ближнего света так и не удалось, следует обращаться к специалистам в СТО. В противном случае на дальнейший поиск причины, по которой не горит одна фара ближнего света, может уйти очень много времени без достижения нужного результата.

Выяснение причин, вызвавших отказ в работе ближнего света, и приобретение опыта по их устранению помогут и в том случае, если возникнет обратная проблема – перестанет гореть дальний свет при нормально работающем ближнем. Как правило, причины неисправности в этом случае те же, что и описаны выше, только к ним ещё добавляется неадекватная работа подрулевого переключателя. Кстати, он также может стать причиной, по которой не горит одна фара ближнего света. И в этом случае лучше всего его просто заменить.

Не Горит Ближний Свет Справа Ваз 2110 Общие сведения

Опасность фар, которые плохо светят – нельзя недооценивать! Плохое освещение – повод для ДТП, и как следствие травмы не только водителя, ущерб своему автомобилю, встречному, попутному транспорту.

Разбираться и выяснять причины, почему плохо светят фары на ВАЗ 2110 и 2114, нужно как можно быстрее. Свет на дороге – залог вашего благополучия после захода солнца, а особенно в зимнее время, когда темнеет рано (и поздно наступает рассвет). Если же добавятся в общую тему и непогодные условия в виде дождя или снега, то недостаток освещения становится в прямом смысле слова опасным.

СтеклаСамые простые причины обычно оказываются самыми вероятными.Грязные фары ухудшают освещаемость на 50%! Протирать их сухой тряпкой – не самая лучшая идея. При таком подходе вы заодно царапаете стекла, что со временем сделает их тусклое свечение постоянным. Не хотите регулярно мыть фары вручную – поставьте омыватель. На «десятку», к слову, прекрасно подходит агрегат от Волги.

Причем установка вполне проста и выполнима своими силами.Стекло может лопнуть. Если вы заметили трещину по поверхности, придется снимать блок-фару и менять его на новое.Если машина у вас уже хорошо побегавшая, стекло может естественным образом помутнеть от возраста.

ОтражательЕсли со стеклами все в порядке, возможной причиной тусклого свечения может быть облупившийся отражатель. Насколько бы мощную лампу вы ни вкрутили в фару, должного по яркости света вы не получите. На большинстве иномарок в этом случае приходится менять фару целиком; на ВАЗах возможна замена только отражателя. Причем процедура весьма проста:

• Блок-фара демонтируется при отключенном аккумуляторе;
• С нее снимается стекло. Оно посажено на герметик, который размягчается нагреванием при помощи строительного фена. Затем стекло поддевается и аккуратно удаляется;
• Выкручивается лампочка;
• Демонтируется облезлый отражатель, ставится новый, фара собирается с соблюдением обратной последовательности.

Перед установкой стекла не забудьте зачистить и его, и корпус от старого герметика и обезжирить перед нанесением нового слоя.Статьи по теме:

Проблемы с напряжением: Особенно характерны для авто, на которых стоят галогеновые лампы. Недостаток напряжения может вызываться некорректно работающим генератором либо окислением/поломкой контакта. Нормальный свет выдается при напряжении в 13,8-14,2 В, причем такое же должно быть и на концах работающей лампы. Допустимо падение на ней не больше, чем в 0,2-0,3 В на оборотах в 2000 об/мин.

Меньшее напряжение показывает, что в цепи есть неисправный контакт. Требуется его обнаружить и устранить дефект; установка до ремонта более сильных ламп категорически запрещена: она может привести перегреву и даже воспламенению места неисправного контакта.Направление светового потокаНедостаточность освещения может быть вызвана неотрегулированным положением фар.

Содержание

• 1 Горит только одна фара. Ближний свет фар не горит, а дальний горит? Способы решения проблемы
• 2 Основные причины
• 3 Перестал гореть ближний свет фар на Лада Гранта, не хочет включаться
• 4 Основные причины
• 5 Как улучшить свет фар на ВАЗ-2110 своими руками: инструкция
• 6 Предохранители
• 7 Не включается ближний свет фар и дальний
• 8 Наиболее часто встречаемые в ВАЗ-2112 проблемы с освещением
• 9 Не работает ближний свет: причины
• 10 Нестандартные причины
• 11 Основные причины

Горит только одна фара.

Ближний свет фар не горит, а дальний горит? Способы решения проблемы

Не горит ближний свет, дальний не горит или фары не работают: причины и ремонт

Кстати, если предохранители летят с незавидной регулярностью, значит, имеет место пробой где-то в проводке. Либо прозванивайте всю цепь сами, либо посетите профессионального электрика – нелады с проводами грозят самыми разными неприятностями вплоть до пожара.

Основные причины

Мнение эксперта

Стребиж Виктор Петрович, эксперт-автомеханик 1-й категории

Со всеми вопросами обращайтесь ко мне!

Задать вопрос эксперту

Само собой, отсутствие тока на клеммах, питающих лампы фар ближнего света, приведет к тому, что ближнего света не будет. Проще всего, без сомнения, все доверить в надежные руки проверенного автоэлектрика, но с некоторыми проблемами не слишком затруднительно справиться и самостоятельно если в наличии имеются самое небольшое количество свободного времени и примитивное знакомство с основами электрических цепей. Пропала электрика ваз 2110 — Авто Брянск По всем вопросам пишите мне, я помогу разобраться даже со сложными задачами!

Перестал гореть ближний свет фар на Лада Гранта, не хочет включаться

• фару, расположенную в правой стороне, нужно прикрыть любым сподручным материалом, который не будет пропускать свет, к примеру, картоном;
• корректор следует повернуть до первого положения;
• под автомобильным капотом нужно найти специальные винты, которые предназначены для регулировки светового потока. Поворачивая их в необходимом направлении и осуществляется сам процесс регулировки;
• правильно отрегулированная левая фара сверху освещает линию Н, а нижний поток света отображается на линии Р.

Не работает дальний свет ваз 2110 Однако если столь несложные, хотя и обычно действенные, мероприятия желаемого эффекта не дали, придется все же вспоминать телефон знакомого автоэлектрика. Иначе на поиск причин вы можете потратить массу времени – и так и не найти их.

Основные причины

Рассмотри подробно самые основные причины такой поломки.

Сгорели предохранители

Сгорели предохранители в монтажном блоке (F12 — правая сторона, F13 — левая сторона). Их номинал 7,5А.

Предохранители на фото отмечены стрелочкой. (верхний — левая фара, нижний — правая фара)

В данном случае может быть неисправен регулятор напряжения. В результате этого произошёл скачок напряжения, и оба предохранителя выбило. Надо проверять напряжение электрической цепи под нагрузкой.

Если проблема после замены предохранителей будет повторяться, то лучше обратиться к автомобильному электрику.

Если Вы находитесь в момент поломки в пути, то можно заместо предохранителей поставить «жучка».

Как рассчитать стоимость ОСАГО самостоятельно? Подбор самой выгодной страховки:
Рассчитать стоимость

Аккуратно вставьте кусочек проволоки в разъёмы предохранителя, желательно в один, в левый предохранитель. В данном случае обратно крышку монтажного блока не одевайте, так как вам придётся вести визуальный осмотр, проволока может начать греться.

Важно. Мы не рекомендуем использовать «жучки» или керамические предохранители выше номиналом. Старайтесь не перегружать электрические цепи, например, при установке разветвителя прикуривателя, выводите провод питания напрямую к аккумулятору через дополнительный предохранитель.

Перегорели лампочки ближнего света

Перегорели лампочки ближнего света, сразу обе, либо совпадение, либо коротыш, либо включили ближний свет не на холостых оборотах. На высоких оборотах сила тока больше, поэтому могут обе сразу и сгореть. Также может быть неисправен регулятор напряжения.

Какой бензин экономичнее?

А92А95

Поломалось контактное реле ближнего света

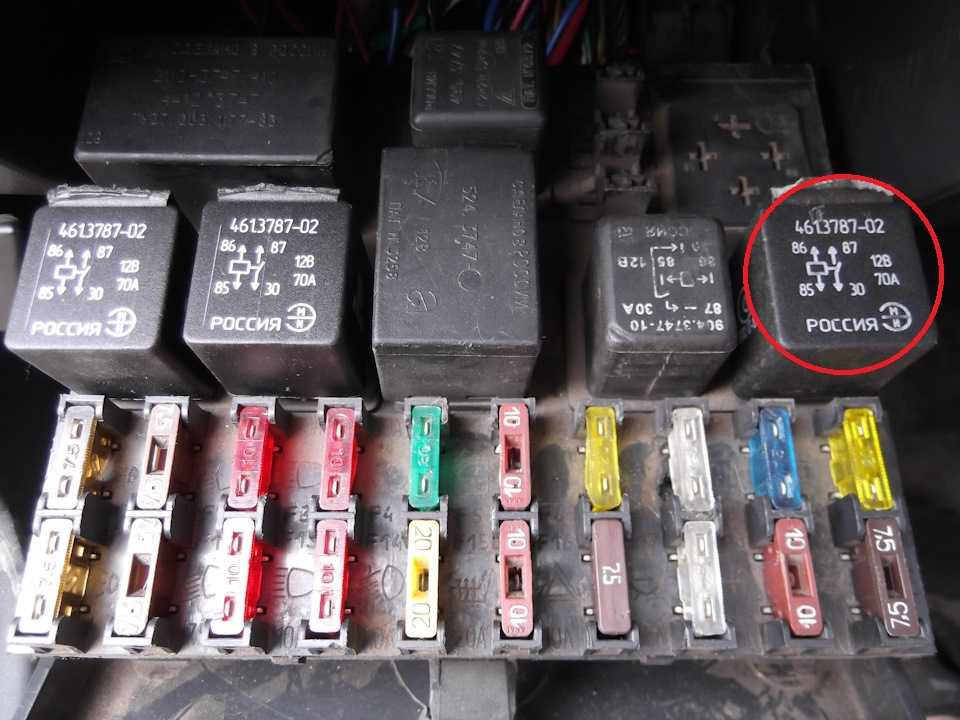

Месторасположение контактного реле в монтажном блоке

Ближний свет может не включаться из-за поломки контактного реле. Эта поломка очень распространённая причина. Из-за конструкции реле и его дешевизны, контактная группа может прикипеть.

1. Открываем блок предохранителей (монтажный блок).
2. Достаём реле под номером К9.
3. Желательно взять заведомо исправное реле на тест-драйв. Или можно не сильно постучать по старому реле при помощи ключа или монетки.
4. Вставляем обратно контактное реле.
5. Проверяем работу ближнего света.

Как улучшить свет фар на ВАЗ-2110 своими руками: инструкция

1. Смотрим напряжение на предохранителях. Должно быть 12 Вольт постоянно.
2. Смотрим напряжение на одной из 33-ёх контактных фишках. Нам необходима та, в угловой части которой присутствует серо-чёрный и серый провода. Это провода на ближний свет фар.
3. Смотрим напряжение на клеммах фары.

Что делать если не горит одна фара ближнего света О том, можно или нельзя ездить без дальнего света говорить не стоит, он, кстати, нужен не только в темное время суток. А если таковое уже имеет место, что делать обыкновенному водителю, если не включается дальний свет? На этом вопросе следует остановиться более подробно.

Предохранители

Теперь посмотрим какие предохранители за что отвечают в этом же монтажном блоке. А также приведу основные причины для поиска и устранения неисправностей.

F1 (5 A) — лампы освещения госномера, освещение приборной панели, лампа включения габаритов на панели, лампа багажника, левые габаритные огни.
Если не работают какие-либо из перечисленных ламп, проверьте этот предохранитель, а также сами лампы и их контакты. Если всё в порядке, проверьте кнопку включения габаритов.

F2 (7,5 A) — ближний свет в левой фаре.
Если не работают обе фары ближнего света, проверьте также реле К4 и сами лампы. Ещё дело может быть в переключателе света и его контактах.

F3 (10 A) — дальний свет в левой фаре.
Если не работают обе фары дальнего света, проверьте реле К5, сами лампы и ручку включения дальнего света.

F4 (10 A) — передняя противотуманная фара с правой стороны.
Если не работают обе «противотуманки», проверьте реле 9 и сами лампы фар, а также выключатель и его контакты.

F5 (30 A) — двигатели стеклоподъемников.
Если не работают электро стеклоподъёмники, проверьте этот предохранитель и реле 5. Зимой проверьте, не примёрзли ли стёкла, подогрейте и очистите их ото льда при необходимости. Также дело может быть в моторчике стеклоподъёмника, его механизме и шестерёнках, для того чтобы до него добраться, нужно снять обшивку нужной двери.

F6 (15 A) — предохранитель переносной лампы.

Также могут наблюдаться проблемы с прикуривателем. Чтобы проверить, отключите прикуриватель от разъёма. Если этот предохранитель сгорать перестанет, то дело в прикуривателе.

F7 (20 A) — вентилятор охлаждения двигателя, звуковой сигнал.
Если не включается вентилятор охлаждения и двигатель перегревается, проверьте этот предохранитель. Ещё проверьте работоспособность двигателя вентилятора, подключив его напрямую к аккумулятору. Дело может быть также в датчике температуры охлаждающей жидкости или термостате.

Сколько стоит ОСАГО на ваш автомобиль?

Поможем узнать стоимость и оформить полис без переплат с учетом скидок за КБМ! · Выбор лучшей цены. Скидка 50%. Официальный полис. Экономия времени. Узнайте цену страховки. Экономия до 3500 ₽.

Калькулятор

F8 (20 A) — обогрев заднего стекла (элемент).
Если не работает обогрев и заднее стекло запотевает, проверьте этот предохранитель, предохранитель F9 и реле К7. Ещё проверьте контакты на клеммах элементов обогрева, прозвоните проводку, бывает провод перетирается. Также дело может быть в выключателе обогрева и его контактах.

F10 (20 A) — резервный предохранитель.

F11 (5 A) — габариты правой стороны.
Если не работает левая сторона, проверьте предохранитель F1. Если не работает ни один габаритный огонь, проверьте выключатель света и его контакты. Также проверьте сами лампы в габаритах.

F12 (7,5 A) — ближний свет в правой фаре.
Аналогично предохранителю F2 для левой фары.

Не включается ближний свет фар и дальний

• Быстро садиться аккумулятор, ВАЗ 2110 – 9 ответов
• Как восстановить проводку ВАЗ 21103? – 5 ответов
• Перестала работать печка ВАЗ 2110 – 5 ответов
• То горят то тухнут лампочки фар на приборке 2110 – 4 ответа
• Почему перегорает шоколадка(реле регулятор) генератора? – 4 ответа

Другие причины неработающей фары Еще одна причина – это неправильная регулировка фар. При пониженной настройке регулятора напряжения световой пучок становится слишком слабым и фара почти не светит. Но, в этом случае фара все же будет гореть, просто совсем слабо.

Наиболее часто встречаемые в ВАЗ-2112 проблемы с освещением

Все возникающие неисправности делятся на две категории:

В процессе эксплуатации транспортного средства внешние осветительные приборы подвергаются различным негативным воздействиям. Их нередко приводят в негодность:

Из электрических поломок наиболее часто встречается перегорание лампочки – на это обычно указывает отказ лишь одной из фар. Здесь особых вариантов нет – придется ее менять на рабочую.
Если же лампы годные, то стоит заподозрить такие неисправности:

• сгорела плавкая вставка предохранителя;
• испортилось электромагнитное реле переключения;
• отошел (либо окислился) один из контактов цепи;
• образовался обрыв в проводах;
• отсутствует масса.

Светодиодные	Ксеноновые	Галогенные
Яркость	До 2000 Лм	До 3300	До 1550
Долговечность	50 000 часов	3000 часов	1500 часов
Цветовая температура	4300-8500 К	4300-8500 К	3300 К
Цена ламп	От 10 у.е.	От 30-40 у.е.	От 20-30 у.е.

Не работает ближний свет: причины

1. Предохранитель фар — перегорел или нет
2. Реле — работает нормально или сломано
3. Кнопка — работает нормально или застряла
4. Проводка — если они окислены, пропустите ток

Что делать если не горит ближний свет а дальний горит Как правило, автолюбители сталкиваются с проблемой, когда не горит ближний свет, а дальний горит.

Данная неисправность возникает как на подержанных, так и на новых авто. Далее мы рассмотрим, почему не горят фары и как устранить эту неисправность.

Нестандартные причины

Однако если столь несложные, хотя и обычно действенные, мероприятия желаемого эффекта не дали, придется все же вспоминать телефон знакомого автоэлектрика. Иначе на поиск причин вы можете потратить массу времени – и так и не найти их.

Почему не горит дальний свет фар? Причины абсолютно те же, что и на ближнем свете, но не стоит забывать, что дальний свет включается подрулевым переключателем, который тоже мог выйти из строя.

Светодиодные модули, ксенон, биксенон на ВАЗ-2114 — это практически фантастика.

На нашей Самаре установлены допотопные галогеновые лампы с двумя нитями, каждая из которых отвечает либо за ближний, либо за дальний свет.

Осмотрите спираль. Обычно она подгорает.

В первую очередь стоит проверить целостность спирали, визуально это можно сделать только имея хорошее зрение, а проще установить заведомо рабочую лампу и убедиться в том, что перегорела спираль.

Основные причины

Это основная и самая распространённая причина, тем не менее у лампы есть масса поводов, чтобы не гореть:

Блок предохранителей с расшифровкой ближнего света

В процессе осмотра контактов, фишек лампочки

Диагностика и замена кнопки включения ближнего света

Основные причины

• Фокусировка ближнего света. В европейских фарах пучок света направлен на дорожное полотно и правую обочину, в американских фокусировка равномерная, световой поток освещает дорогу, обе обочины и знаки, размещённые над дорогой.
• Форма пучка света. Европейский стандарт направлен на более чёткое определение дорожных знаков, улучшение их читабельности в темноте. Американский тип предполагает освещение дорожного полотна, концентрируя основное внимание на общей освещённости.
• Чёткость границ светового потока. В отличие от американского типа, европейский стандарт имеет более чёткие грани освещённости. Это даёт возможность применять мощные лампы и минимизировать риск ослепить встречного водителя.
• Сложность регулировки. Система европейских фар позволяет выполнять регулировку «на глаз» благодаря наличию нескольких сфер. В американском стандарте выполнение аналогичной процедуры является боле сложным мероприятием. Выполнить задачу регулировки фар американского стандарта с качественным результатом под силу только настоящему специалисту.

Установка омывателей фар на ВАЗ 2110 На форумах автолюбителей многократно обсуждались их особенности, достоинства и недостатки, поэтому ниже приведем лишь сравнительную таблицу с основными характеристиками этих ламп:

особенности реле, регулировки, ремонта,не включается освещение, схема, фото, видео

Как правило, причиной неисправности ближнего света на ВАЗ 2110 являются перегоревшие лампочки. Однако, иногда отсутствие освещения связано с выходом из строя других узлов. Ниже мы рассмотрим, как выполняется замена ламп, а также наиболее распространенные причины почему не горит ближний свет и способы их устранения.

Ближний свет автомобиля ВАЗ 2110

Содержание

• Замена ламп
  • Выбор
  • Порядок замены лампы
• Замена предохранителей
• Ремонт
• Регулировка
• Вывод

Замена ламп

Выбор

Процесс замены ламп на ВАЗ 2110 предельно простой. Однако, прежде чем приступить к этой операции необходимо приобрести новые элементы освещения.

В заводской комплектации на этот автомобиль устанавливают галогенные лампочки стандарта H7. В продаже на сегодняшний день существует большой выбор ламп, причем, не только галогенных, но и других типов – ксеноновых и светодиодных.

На фото – галогенная лампа стандарта H7

На форумах автолюбителей многократно обсуждались их особенности, достоинства и недостатки, поэтому ниже приведем лишь сравнительную таблицу с основными характеристиками этих ламп:

	Светодиодные	Ксеноновые	Галогенные
Яркость	До 2000 Лм	До 3300	До 1550
Долговечность	50 000 часов	3000 часов	1500 часов
Цветовая температура	4300-8500 К	4300-8500 К	3300 К
Цена ламп	От 10 у. е.	От 30-40 у.е.	От 20-30 у.е.

Обратите внимание!
Наиболее оптимальная цветовая температура светового потока находится в пределах 4300 – 5000 К.

Надо сказать, что помимо данных из таблицы, при выборе также следует учитывать и проникающую способность светового потока. По данному параметру лидируют галогенные лампы – они значительно лучше освещают дорогу в дождь, туман или снег.

Кроме того, для установки ксенона или светодиодов в противотуманные фары ВАЗ 2110 потребуется вмешательство в электрику, в частности – монтаж дополнительного оборудования (блоков розжига). Поэтому выполнить их качественную и безопасную установку своими руками не получится.

Обратите внимание!
Специалисты рекомендуют менять лампочки парами, чтобы обе фары одинаково светили.
Кроме того, срок эксплуатации у них приблизительно одинаковый, поэтому если перегорела одна из них, то вскоре выйдет из строя и вторая.

Каждый автовладелец должен выбирать сам какой свет на ВАЗ 2110 будет лучше исходя из собственных финансовых возможностей, погодных условий эксплуатации авто и пр.

Демонтаж заглушки

Порядок замены лампы

Инструкция по замене лампочек выглядит так:

• Прежде всего нужно открыть капот и отсоединить клемму от аккумулятора.
• Затем надо снять заглушку, расположенную ближе к крылу.
• Далее нужно отстегнуть пружинный фиксатор, который прижимает лампочку к корпусу блок-фары.

Отсоединение колодки от контактов

• После этого следует аккуратно отсоединить колодку от контактов и вынуть саму лампочку, так как больше ей ничего не мешает.
• Теперь надо вставить новые лампочки в таком же положении, в котором располагались старые, подсоединить колодку к контактам и зафиксировать все скобой.
• В завершение работы следует установить на место заглушку.

Обратите внимание!
В процессе замены ламп важно не касаться пальцами стекла.
В противном случае на поверхности останутся жировые пятна, которые приведут к перегреву и выходу из строя элемента освещения.

Замена лампы на этом завершена. Как правило, на данную операцию даже у новичков уходит несколько минут.

Совет!
Многие автовладельцы интересуются – как улучшить свет фар?
Наиболее простой способ – разобрать блок-фары, помыть их, при необходимости заменить стекла и отрегулировать пучки света.
Как правило, эти нехитрые процедуры дают хороший результат.

Замена предохранителей

Если после замены лампочек освещение все равно не работает, следует проверить предохранители. Монтажный блок располагается с левой стороны от руля.

Схема расположения предохранителей

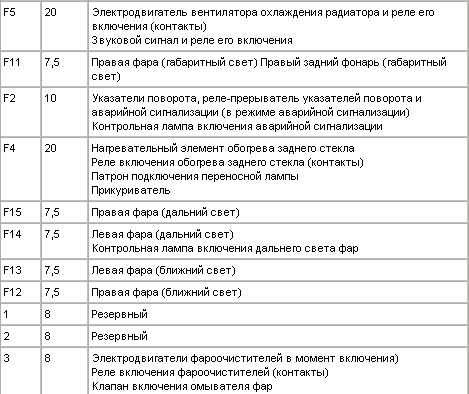

За ближнее освещение в левой блок фаре отвечает предохранитель F2, а правой – F12. Надо сказать, что неисправность предохранителя не всегда можно выявить визуально. Поэтому лучше установить новые предохранители.

Ремонт

Если предохранители целы, но при этом освещение так и не включается, нужно найти причину неисправности. Для этого понадобится контрольная лампа, а еще лучше – мультиметр.

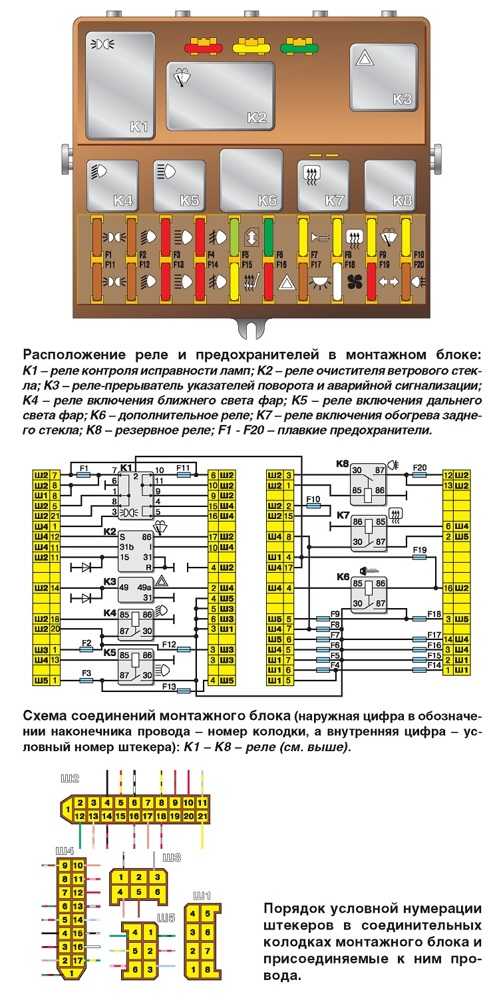

Схема головного освещения ВАЗ 2110

Надо сказать, что ремонт ближнего света на ВАЗ 2110 произвести не сложно – необходимо лишь прозвонить цепь и найти разрыв, чтобы его устранить.

Ниже приведем оптимальный порядок действий:

• Так как зачастую причиной неисправности ближнего света является реле ближнего света на ВАЗ 2110, начинать проверку можно с него. При помощи прибора нужно определить –подается ли на него напряжение и есть ли оно на выходе. Если на выходе напряжения нет, значит нужно заменить реле.
• Если на реле не подается напряжение, и его нет на клеммах предохранителей, то следует проверить проводку ВАЗ от выключателя до предохранителей, а также сам выключатель.
• Если на выходе из реле имеется напряжение, нужно проверить подается ли оно на разъем лампы. Зачастую причиной неисправности являются подгоревшие или окислившиеся контакты. Если пропал сразу ближний и дальний свет, то возможно отошел провод массы в блок-фаре.

Обратите внимание!
Причиной неисправности реле зачастую являются окислившиеся контакты, которые нужно просто почистить.

Таким образом, проверяя по цепи все основные узлы, вы обязательно найдете причину неисправности. Упростить эту работу поможет схема ближнего света на ВАЗ 2110, которая приведена выше.

Схема настройки ближнего света

Регулировка

Раз в год должна выполняться регулировка ближнего света на ВАЗ 2110. Данная процедура необходима для того, чтобы увеличить эффективность освещения, а также не допустить ослепление водителей встречного транспорта.

Ниже подробно рассмотрим, как отрегулировать ближний свет фар:

• Нужно найти ровную площадку со стеной, которая будет служить экраном.
• Автомобиль следует поставить на расстоянии пяти метров от экрана. Впереди должен сидеть пассажир. Также можно положить в автомобиль груз весом в 75 килограмм.
• На экране надо начертить горизонтальную линию на уровне 600 мм, а также вторую линию на 75 мм ниже первой.
• Затем нужно начертить три вертикальные линии – две крайние линии должны соответствовать центрам фар, а средняя должна располагаться посередине между ними.
• Ручку гидрокорректора фар следует перевести в положение, соответствующее минимальной нагрузке.
• Одну из фар надо закрыть картонкой или листом фанеры.

Регулировочные винты

• Затем выполняется настройка пучка света согласно схеме. Регулировка осуществляется винтами с пластиковыми головками, которые расположены с тыльной стороны блок-фар. Они поворачивают оптический элемент вокруг горизонтали и вертикали оси.
• Далее надо точно так же отрегулировать вторую блок-фару.

Вот, собственно, и вся информация о том, как настроить ближний свет фар.

Вывод

Ближний свет фар на ВАЗ 2110 может перестать светить по разным причинам, однако, в любом случае неисправность всегда можно найти и устранить самостоятельно. При этом не стоит забывать и о регулировке направления световых пучков, от которых во многом зависит эффективность головного освещения.

Получить дополнительную полезную информацию по обозначенной теме можно из видео в этой статье.

причины и способы устранения

Как известно, при неисправности любых световых приборов эксплуатация автомобиля запрещается. И тут есть два варианта: ехать на ближайший СТО и платить там большие деньги или пытаться устранить неисправность самостоятельно. В этой статье мы разберем причины «зависания» лампочки заднего хода на ВАЗ 2110 и попробуем устранить проблему самостоятельно.

Где находится датчик заднего хода ВАЗ 2110

Одной из основных причин выхода из строя фонарей заднего хода является датчик отвечающий за их включение. В народе ее часто называют «лягушкой». Он расположен с левой стороны коробки передач, если смотреть на машину. Если у вас есть смотровая яма, вы ее ВАЗом не бьете, и легко найдете.

Расположение датчика на ВАЗ 2110

При желании его видно на вазе сверху, из подкапотного пространства, но для этого придется снять воздухоочиститель.

Устройство и принцип работы

Что это за датчик на ВАЗ 2110? По сути, это обычный переключатель, который вкручивается в специальное отверстие в редукторе. При этом в самой коробке получается рабочая поверхность выключателя, а снаружи — нормально разомкнутые контакты. При включении задней передачи специально предусмотренный шток нажимает на рабочую часть датчика, и он срабатывает – контакты замыкаются.

Контакты, в свою очередь, питают питание ламп фонарей заднего хода. Единственным отличием этого датчика от обычного выключателя является особая конструкция. Он герметичен и выдерживает достаточно большие механические нагрузки и температуры. Он крепится к редуктору с помощью резьбы и превращается в ключ.

Датчик внешнего вида на ВАЗ 2110

Диагностика проблемная

Как я уже говорил выше, фонари могут не гореть, если датчик заднего хода неисправен. Но есть и другие неисправности, вызывающие тот же эффект, и они не менее часто приводят к поломке датчика. Их список:

• перегорел фонарь заднего хода;
• оборвались провода питания фонарей;
• окислились контакты колодок;
• предохранители вышли из строя;
• массы на плате фонарей нет.

А теперь поработаем с неисправностями, и начнем с причин, которые диагностировать проще всего. Но прежде чем начать, немного отвлечемся и взглянем на электрическую схему световых приборов ВАЗ 2110. Она пригодится.

Электросхема световых приборов автомобиля ВАЗ 2110

В данной схеме нас интересуют следующие позиции:

• 4 — Замок зажигания;
• 2 – блок монтажный;
• 10 — Датчик (выключатель) заднего хода;
• 13 — фонари заднего хода.

Как это работает? Вы включаете зажигание ваза, а аккумулятор или генератор питаются от монтажного узла (колодка ш3, контакт 16). В этом блоке нас интересует F19предохранитель, через который питаются фонари заднего хода. Минуя предохранитель, напряжение уходит с монтажного блока через контакт 17 башмаков ш5. Далее он входит в датчик заднего хода и жрет обе лампы (зеленый провод) через него. Второй контакт фонарей подключается к кузову автомобиля ВАЗ, который является минусовым проводом. Как видите, схема очень проста, но знать ее необходимо. Теперь можно приступать к устранению неполадок.

Датчик заднего хода

Чтобы его проверить, достаточно смотровой ямы и обычной клипсы или куска проволоки. Если ям нет, то как я уже сказал выше, можно все делать сверху, через капот. Правда, для этого придется снять воздухоочиститель.

На ВАЗ 2110 к датчику заднего хода (отмечен стрелкой) можно добраться через моторный отсек

Найти датчик заднего хода, напомним, на ВАЗ 2110 он расположен с левой стороны коробки отбора мощности , если стоять вдоль машины. Отсоедините от него разъем (колодку) с двумя проводами. Для этого достаточно потянуть за корпус разъемов.

Снятие проводов с датчика заднего хода на ВАЗ 2110

В некоторых случаях, чтобы добраться до датчика заднего хода, необходимо снять защитный кожух с днищем, закрывающий коробку передач.

Теперь ваша задача замкнуть контакты на блоке, который я только что вытащил (загляните в него и увидите эти контакты). Вы можете сделать это с помощью шкафа или куска зачищенного провода. Загорелись задние фонари? Итак, датчик неисправен, и можно приступать к замене, которую я описал в прошлом разделе (пошаговая инструкция замены датчика на ВАЗ 2110). Если фонари не горят, то продолжим поиски.

Предохранитель

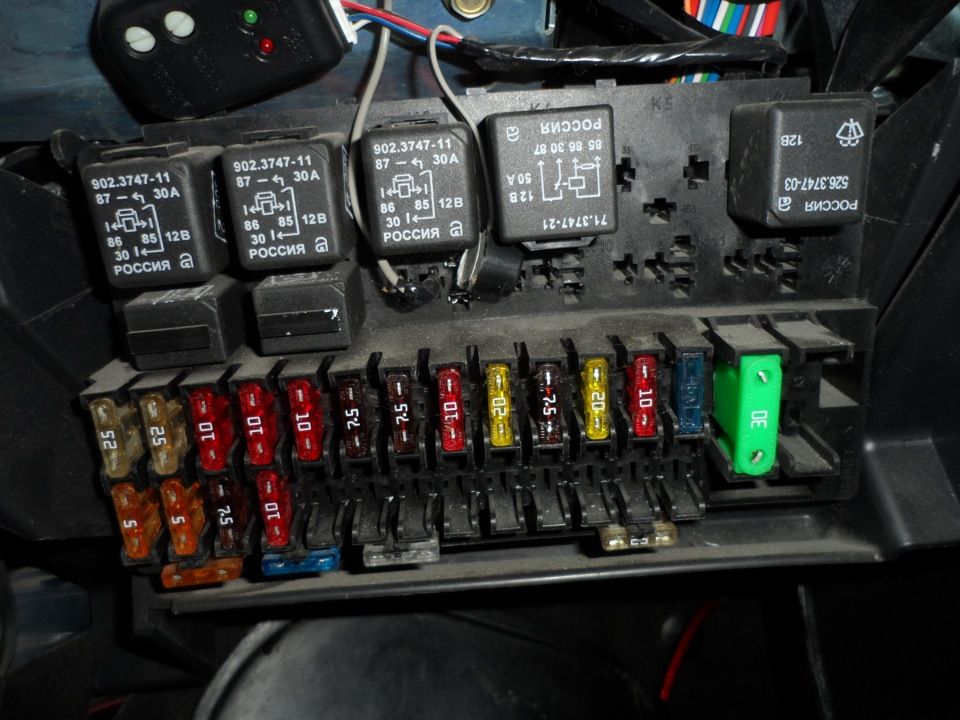

Итак, нас интересует предохранитель F19, расположенный в монтажном блоке. Сам монтажный блок на ВАЗ 2110 находится под рулевой колонкой слева.

Расположение монтажного узла на ВАЗ 2110

Снимите блок и найдите предохранитель F19. Если предохранители на вашем монтажном блоке не маркированы или помечены малозаметными пиктограммами, то ориентируйтесь на фото, которое я привожу ниже.

Нумерация предохранителей в узле крепления ВАЗ 2110

Снимите F19 с держателя и посмотрите на лампочку: если предохранитель перегорел, то это видно невооруженным глазом.

Хорошо видна размытая перемычка — сгорел предохранитель

Если на глаз все в порядке, не поленитесь прозвонить тестером, чтобы после недельного поиска неисправности во всех возможных местах Потом не было мучительно больно за бесполезно потраченное время. Так предохранитель целый? Вы можете перейти к следующему пункту. Если он сгорел, то убыток на нем.

Многие владельцы автомобилей ВАЗ в таких случаях просто считают вместо сгоревшего исправным и, как правило, получают другой сгоревший. Если у вас много лишних предохранителей номиналом 10 А, то можно поэкспериментировать. Но лучше подумать, почему это произошло.

Сгоревший предохранитель является причиной неисправности только в одном случае: он неисправен. Тогда простая замена сгоревшего на новый пройдет успешно, и все заработает. Но может быть (и чаще всего так и бывает), что сгоревший предохранитель не причина, а следствие неисправности. Произошла перегрузка по токовой цепи, за что она отвечает, и устройство, спасая эту цепь, сгорело. Почему может быть перегрузка на ВАЗ 2110? Причин немного:

1. В фонарях заднего хода ВАЗ 2110 установлены лампы большей, чем предусмотрено конструкцией ваза, мощности.
2. Произошло замыкание цепи питания фонаря заднего хода (см. электрическую схему выше) на кузов автомобиля.

Если известно, что в фонарях заднего хода на вашем вазе установлены более мощные лампы (часто это делается для облегчения парковки в темное время суток), то вполне возможно, хотя и не обязательно, что проблема именно в этом. Если вы очень слабо разобрались в электрике, то, конечно, поинтересуйтесь, почему предохранитель сгорел не сразу после установки мощных ламп, а, скажем, через месяц. Здесь нет ничего странного. Обычно номинал предохранителя выбирают на 20-30% выше номинального тока.

Поставив несколько более мощных ламп, вы увеличили потребляемый ток, но не настолько, чтобы выйти за этот порог. Взрыватель «держал», но работал на пределе своих возможностей. Малейший скачок напряжения в бортовой сети (Скажем, плохой контакт на клемме аккумулятора) — и терпение предохранителя закончилось, он сгорел. И мгновенно он вышел бы из строя, только если поставить очень мощные лампы.

Если вы знаете, что на вашем вазе в задних фонарях стоят более мощные лампы, то можно попробовать рискнуть и поставить новый предохранитель того же номинала, что стоял. Все, чем грозит такой эксперимент, — это потеря запала.

Если эксперимент удался, то просто заменили экспериментальный предохранитель на другой с номиналом на 50% выше штатного. В этом случае можно считать, что проблема решена.

Если новый сразу сгорел, то проблема в коротком замыкании. Это могло произойти при питании проводов и замыкании их на корпус. Будем искать этот одновременный по исключению с помощью тестера в режиме измерения сопротивления.

Тестер в режиме измерения сопротивления

Прежде всего, выключите зажигание и снимите плюсовую клемму с аккумулятора ваза. Выключите трансмиссию, поставив рычаг переключения передач в нейтральное положение. Подсоедините один щуп тестера к контакту 17 колодки ш5 узла крепления, а второй к соединению с кузовом автомобиля. Колодки вы можете найти на стороне монтажного блока напротив предохранителей. Все они, как и их клеммы, промаркированы.

Колодки в ВАЗ 2110 расположены с обратной стороны монтажного блока

Если прибор показал «0» (низкое сопротивление), то проблема в проводе, соединяющем монтажный блок ваза с датчиком заднего хода. Исследуйте этот провод (может быть в жгуте, но имеет свою раскраску) по всей длине, найдите замыкание и устраните его.

Если прибор показывает «Бесконечность», то с цепочкой до датчика заднего хода все в порядке, идем дальше. Включите заднюю передачу и повторите измерение. Теперь сопротивление цепи должно упасть (к ней подключены лампы заднего хода), но все же у штатных ламп для ВАЗ 2110 оно должно быть не ниже 2-3 Ом. Если сопротивление ниже, ищите замыкание в проводах от датчика заднего хода к фонарям (зеленый провод на электрической схеме, показанной выше).

Если сопротивление измерить невозможно (прибор показывает «бесконечность»), то проблема либо в лампах, либо в плохом контакте соединительных площадок, либо в обрыве силовых проводов. Установите новый предохранитель взамен сгоревшего и переходите к следующему пункту диагностики.

С сопротивлением все в порядке (несколько Ом)? Можно установить новый предохранитель взамен сгоревшего с тем же номиналом и допилить — проблема была в неисправном приборе.

Лампа ближнего света

В ВАЗ 2110 фонарей заднего хода две, а значит две лампы. Вряд ли сгорело сразу два, и больше ничего из осветительного оборудования не сгорело, но бывает. Возьмите чек на лампу. Для этого, увы, придется немного побить свой ВАЗ, ведь добраться до фонарей заднего хода можно, только разобрав блоки задних фонарей.

Откройте багажник и при необходимости освободите его. Снимаем обшивку и откручиваем пластиковую защитную крышку. Осталось снять заднюю панель, и вы получите доступ к фонарям и плате управления.

Вскрыть блоки ламп на ВАЗ 2110: Доступ к лампам и силовым блокам открыть

Поставить тестер на охрану и прозвонить лампы ламп заднего хода. Если они неисправны, замените, и, скорее всего, вопрос можно будет закрыть. Если лампы хорошие, то проблема в другом. Устанавливаем светильник на место, а вот светильники вазы пока не собираем: возможно, в них еще придется лезть.

Контакты в колодках

Следующая возможная причина Неисправности: Окислились контакты в одной из колодок питающих фонари заднего хода. Таких колодок 5 штук 5, я их отметил синими стрелками.

Колодки отвечающие за работу фонарей заднего хода в ВАЗ 2110

Каждый из этих блоков следует отсоединить, осмотреть и при необходимости почистить. При этом слегка дергаются входящие в них провода, — любой из них запросто может оказаться напротив и висеть на одной изоляции, создавая впечатление хорошего. Все равно не работать? Оставался последний вариант: обрыв лампы заднего хода провода заднего хода.

Провода беспроводной связи оборваны

Проводов, которые можно было оборвать (выдернуть, сжечь и т.д.), всего три:

1. От узла крепления (пин 17 накладки) к датчику заднего хода.
2. От датчика заднего хода к каждому из фонарей.
3. От фонарей на кузов автомобиля ВАЗ (отсутствует «масса» на плате фонаря)

Снова выключить зажигание, скинуть клемму с аккумулятора и, вооружившись куском длинного провода и тестером, ноня их все. Тот, что не прозван, конечно же, придется посетить, чтобы найти место повреждения. Если поврежденный провод восстановлению не подлежит, то как вариант можно протянуть на этом же жгуте, а старый отключить и просто оставить на своем месте.

Для этих целей используйте специальный автомобильный провод с усиленной износостойкой изоляцией и сечением не менее 1,5 кв. мм.

Автомобильный провод ПГВА 1.5 отлично подходит для фонарей ваз

Как заменить датчик заднего хода на ВАЗ — пошаговая инструкция

Если вы читали этот раздел, то похоже ваш датчик, а точнее переключатель заднего хода сломался было отработано. Если вы уже купили новый, то можно приступать. Эта работа несложная и под силу каждому, кто умеет держать гаечный ключ одной рукой. Для замены выключателя вам понадобится:

1. Новый датчик с новым уплотнительным кольцом (идет в комплекте).
2. Небольшая вместимость.
3. Гаечный ключ.

Вызовите ВАЗ на эстакаду или смотровую яму и поставьте на ручной тормоз, переведя ручку переключения передач на нейтральную передачу. Снимите защитный кожух, закрывающий редуктор, если он есть. Найдите датчик заднего хода и отключите от него разъем с проводами.

Отключение датчика заднего хода на ВАЗ 2110

Подставить под датчик пустую емкость — при замене датчика в нее будет смыто трансмиссионное масло. Подготовьте новый датчик и проверьте наличие на нем нового уплотнительного кольца.

В комплекте с датчиком на ВАЗ 2110 должно идти уплотнительное кольцо

Важно! Одноразовое уплотнительное кольцо, использовать его нельзя. Если в комплекте с датчиком-кольцом, то оказалось, что при нашем уровне приватной торговли и возможной вашей невнимательности, вероятно, придется покупать его отдельно.

Возьми гаечный ключ, отзови старый датчик И быстро соскреби новый. Чем быстрее вы это сделаете, тем меньше трансмиссионного масла успеет вылить коробка. Закручиваем новый датчик ключом с усилием, но без фанатизма.

Замена датчика заднего хода на ВАЗ 2110

Установить разъем с подводами к новому датчику и поставить на место защитный кожух. Обязательно проверяйте уровень трансмиссионного масла в коробке (не путать с моторным в картере!) и при необходимости.

Важно! Не используйте то масло, которое вытекло при замене! Укладываясь по грязной внешней поверхности КПП, он пришел в негодность!

Осталось запустить двигатель ваза и включить заднюю передачу, фонари заднего хода должны гореть.

Если вы внимательно прочитали эту статью, то я уверен, вы обязательно найдете и устраните причину «залипания» фонарей заднего хода на ВАЗ 2110 самостоятельно и без лишних затрат на услуги сервисного специалиста.

Датчик заднего хода ВАЗ 2110 — это механизм лампы заднего хода, информирующий сигнальным белым цветом о намерении (или уже о совершении действия) водителя и автомобиля двигаться назад.

Где находится датчик заднего хода ВАЗ 2110?

Этот датчик расположен с левой стороны под коробкой передач. В его поисках вы не ошибетесь, ведь это единственный элемент в КПП с подвешенными проводами.

Устройство и принцип действия.

Принцип работы датчика достаточно прост: при включении задней передачи на фонарик поступает напряжение, из-за чего он загорается. Это происходит благодаря специальному шарику переключателя, который при включении задней передачи выходит из штока и замыкает контакты. В момент выключения «тыловые» контакты под действием возвратной пружины размыкаются, и все возвращается в исходное положение.

Часто приходится слышать (или даже видеть в дороге), что не работает сигнал, не горит свет при движении задним ходом. Такая неисправность по большому счету никак не повлияет на поведение автомобиля на дороге, но вполне может вызвать дискомфорт при вождении или даже создать аварийную ситуацию на дороге. Причиной такого несоответствия нормальному состоянию автомобиля может выступать ряд вариантов, выяснить единственно правильный из которых следует на смотровой яме или эстакаде. Наиболее распространенные из них по праву принимаются следующие.

Неисправности датчика теста и диагностика.

1. Перегорела лампочка.

Решение вопроса: замена лампочки на новую. Для этого придется демонтировать обивку, расположенную за фонарем, затем вывернув внешние световые приборы, открыть багажник и отсоединить жгут проводов. После этого снимаем панель, сжав боковые замки, откручиваем лампу, нажимая на нее. Потом поставить новую лампочку И вернуть все на исходные места.

2.

Окислились контакты, вышли из строя предохранители, на плате нет «массы».

Решение проблемы: Очистите контакты, при необходимости замените нерабочие провода и вышедшие из строя предохранители. Для этого нужно всего лишь снять фару.

3. Оборвались провода.

Решение вопроса: проверка целостности проводов и их замена по необходимости.

4. Сломан датчик заднего вида.

Решение вопроса: Диагностика и замена датчика при необходимости.

Как проверить датчик заднего хода ВАЗ 2110?

Для того, чтобы диагностировать эту проблему, вам потребуются: мультиметр, изоляция, молоток и зубило, картер для слива масла, нож, пассатиа, ключи на «22» и «24», головка на «22» увеличенная. Теперь о самой проверке:

• Отсоединяем и убираем провода, подключаем тестер установив на нем функцию «транск» или сопротивление.
• Включить заднюю передачу, затем зажигание, не забывая следить за показателями сопротивления на тестере. Если устройство показывает «0», значит, все в порядке. Другие значения говорят о необходимости замены устройства. Те же действия проделайте с лампочками сигналки в случае не включения задней передачи.

Если вы определили, что замена датчика заднего хода вам необходима, следуйте приведенным ниже инструкциям.

Замена датчика заднего хода ВАЗ 2110: Пошаговая инструкция.

1. Снять защиту на «двигателе» при предъявлении, подставив под место расположения датчика какую-нибудь емкость, во избежание «утечек» масла в никуда.
2. Отсоедините провод, прикрепленный к деталям. Для этого нужно лечь под машину.

1. Утерян неисправный датчик Ключ на «21».

Если проблему вызывает испорченный предохранитель, то его также необходимо будет найти в специальном блоке под колесом автомобиля, после чего его аккуратно извлекают из сломанного элемента и устанавливают новый.

Более сложной задачей является замена датчика, который перестал реагировать на переключение передач и обеспечивать включение света. Для выполнения данной операции потребуется:

• завести машину на рейс и поставить на ручник;
• снимите защитный кожух;
• замените любую тару для трансмиссионного масла;
• снимите датчик и отключите его от электрической цепи;
• установить хорошую деталь. После этого необходимо проверить уровень масла и долить его, если смазки в коробке передач недостаточно;
• последний этап — сборка узла выполняется в обратном порядке.

Безопасность эксплуатации автомобиля напрямую зависит от работоспособности фонарей заднего хода. Именно поэтому необходимо выявлять любые неисправности, описанные выше, и оперативно устранять их как своими силами, так и с привлечением опытных специалистов автосервиса.

Любой автомобиль, предназначенный для общественного пользования, имеет заднюю трансмиссию. Она позволяет двигаться на автомобиле сзади. Чтобы другие участники дорожного движения узнали о ваших намерениях, должны сработать соответствующие сигналы на задней оптике — Фонари заднего хода.

Именно в этом случае срабатывает датчик заднего хода на ВАЗ 2110. Он передает информацию, включает фонари, тем самым водители вокруг вас видят, что вы собираетесь сдавать обратно. В целях безопасности наличие работоспособного датчика заднего хода невероятно важно.

Принцип действия

Работает этот регулятор не только:

• Вы переключаете ручку коробки передач в положение заднего хода;
• Одновременно с включением задней скорости штекер включения прижимается к датчику;
• Цепи провода на массу;
• Включена лампочка, сигнализирующая о начале движения машины задним ходом.

Симптоматика неисправностей

О неработающем датчике заднего хода конечно же очень легко узнать — при включении задней передачи фонари не зажигаются.

В такой ситуации есть только три варианта развития события:

1. Перегорела лампочка, т.к. сам элемент может быть целым.
2. Перестал работать предохранитель подачи. Это не редкость, он просто перегорает.
3. Сам датчик не работает. Бывает не так часто, но проверить его состояние придется.

Причина в датчике?

Действительно, как определить, что именно он вышел из строя, а не поборол предохранитель или лампочку? Все достаточно просто.

1. Придется снять предохранитель, проверить на целостность. Для автомобиля ВАЗ 2110 установка предохранителя под номером 19, номинальный ток которого 7,5А. Он находится в монтажном блоке, а монтажный блок находится под приборной панелью.
2. Проверьте состояние лампы. Если с ним все в порядке, то вариант остается один – сломался датчик заднего хода.

Где он находится и как его проверить

Чтобы приступить к замене датчика заднего хода на автомобиле ВАЗ 2110, сначала его следует найти.

Да где же он? Ничего сложного в поиске этого предмета нет.

1. Вам понадобится транспортный пакет или яма. В любом случае, ты должен быть под машиной.
2. Теперь посмотрите в сторону задних колес Машины и поднимите глаза на коробку передач. Слева от него находится нужный датчик.
3. Можно ли его спутать с другими устройствами? Едва. Только по этому пункту предусмотрена проволочная направляющая от коробки передач. Поэтому других подобных устройств рядом с собой вы точно не найдете.

Начинаем проверку. Нужно убедиться, что датчик вышел из строя, и что его замена действительно даст результат.

Для проверки следующие манипуляции:

• Отключить терминал от счетчика;
• Подключить мультиметр к разъемам и включить его в режим измерения сопротивления;
• Включить коробку передач в режим задней скорости;
• Получить двигатель;
• Посмотреть, что дает устройство;
• Если прибор показывает сопротивление равное 0 Ом, плюс звучит сцена, то все нормально, датчик исправен;
• Плохо, если на счетчике отображается бесконечность. Это говорит о том, что датчик отслужил свой срок и нуждается в срочной замене.

Замена

Стоит ли спешить с реверсивным датчиком? И как. Ведь это устройство обеспечивает безопасность движения на дороге. Если другие автомобилисты не будут знать о ваших намерениях сдать обратно, то аварий и столкновений не избежать. Думать нужно не только о себе, но и о других.

Процедура замены датчика заднего хода на машине ВАЗ 2110 не представляет ничего сложного. С ней сможет справиться даже автовладелец без особого опыта и навыков.

Следуя пошаговой инструкции, Вы сможете быстро и качественно поменять счетчик и продолжить передвижение на полностью немощном автомобиле.

1. Очистите устройство от скопившейся грязи, так как при разборке весь этот мусор может попасть в масло вашей коробки передач. Ничего хорошего из этого не выйдет, т.к. подумайте о безопасности КПП.
2. Автомобиль поставлен на яму или выгреб. Опять же, вам нужен доступ к нижней части.
3. Снимите защиту картера. Делается это путем откручивания нескольких креплений.
4. Возьмите небольшую емкость, в которую будет заливаться смазка. Дело в том, что при демонтаже датчика вместе с ним выливается небольшое количество масла. Вряд ли вы хотите, чтобы он был на полу, у вас под ногами.
5. Отключаем проводку от датчика заднего хода.
6. Уберите счетчик с места приземления.
7. Почистить гнездо, чтобы новый агрегат Добро встал на моё новое место.
8. Поставить приобретенный качественный датчик заднего хода на место старого, отслужившего свой.
9. Следите за необходимым количеством масла. Просто посмотрите, сколько смазочной жидкости утекло, и столько же залейте обратно. Хотя уровень масла может быть и ниже в результате эксплуатации. Сделайте соответствующие замеры, которые позволят определить недостающее количество трансмиссионной смазки.
10. Верните все провода на место. Если есть проблемы с поиском соединений, при отключении проводов отметьте их. Хотя запутаться там на самом деле сложно.
11. Проверить работоспособность нового датчика заднего хода.

Если все манипуляции были произведены правильно, вы убедились в сохранности предохранителя и лампочки, то простая процедура Заменой датчика заднего хода можно вернуть коробку передач на прежний уровень.

При внимательном подходе даже новый раз этот ремонт займет максимум 30 минут. Вам не придется тратить много времени и тем более вы сможете обойтись минимальными финансовыми затратами по сравнению с обращением в автосервис.

Будем надеяться, что датчик теперь будет работать долго и качественно, а ваши маневры на дороге всегда будут безопасными и понятными для окружающих участников движения. Плюс желаю таких же автомобилистов и пешеходов вокруг вас.

Здравствуйте друзья, рад видеть вас на сайте ремонт автомобилей своими руками. Датчик заднего хода ВАЗ 2110 срабатывает при включении задней скорости и передает напряжение на лампочку (лампу), сигнализирующую о движении назад.

Датчик заднего хода ВАЗ 2110

Как работает датчик? После перевода ручки в соответствующее положение включается задняя скорость. При этом штекер включения прижимает датчик и замыкает один из его проводов на массу. Итог — загорается лампа заднего хода.

Симптомы и неисправности датчика заднего хода

Включаешь заднюю передачу, но не работают фонари заднего хода. Здесь есть три варианта, отслужила лампочка заднего хода, перегорел предохранитель или вышел из строя сам датчик. Но как проверить датчик заднего хода и убедиться, что он неисправен?

Выполните несколько простых действий:

1. Выньте предохранитель и проверьте его целостность. В ВАЗ 2110 он имеет номер 19 (номинальный ток — 7,5 А). Сам монтажный узел расположен под панелью приборов.

2. Убедитесь в целостности лампы. Если к нему тоже претензий нет, можно переходить сразу к проверке датчика.

Расположение и тонкость проверки датчика

Многие начинающие автолюбители не знают, где находится датчик заднего хода. На самом деле здесь все просто. Нужно загнать машину на эстакаду (яму) и спуститься к ней.

С левой стороны КПП (если смотреть в сторону задних колес автомобиля) будет установлен датчик.

Его очень сложно спутать с каким-либо другим узлом, потому что только этот элемент коробки передач подходит для проводов. Теперь переходим непосредственно к проверке.

Последовательность действий следующая:

• Возврат клеммы с датчика;
• подключить мультиметр к разъемам и поставить переключатель для измерения сопротивления;
• перевести ручку КПП в положение задней скорости;
• включить зажигание;
• смотрите показания мультиметра.

Если табло показывает сопротивление 0 Ом и звенит «кофакинг», то все в норме. В случае, когда мультиметр показывает бесконечность, требуется замена датчика заднего хода ваз 2110.

Нюансы замена датчика заднего хода ВАЗ 2110

Теперь рассмотрим, как поменять датчик заднего хода. Здесь все просто:

Внимание! Перед тем, как его окружить датчиком, очистите его от грязи и пыли, чтобы в масле КПП нечему было превратиться в шлаки.

Машина уже установлена ​​на яме (эстакаде). Так что уходи.

Снимите защиту картера.

Ищите небольшую емкость (она понадобится для масла). Как правило, при откручивании датчика заливается небольшой объем смазывающей жидкости.

Снять провода с узла.

Выход датчика, дождаться слива масла.

Установите новое устройство.

Долейте масло до требуемого уровня.

Верните провода на место.

Проверить работу устройства.

Вот и все. За 10-15 минут вы проверили, заменили датчик заднего хода и сэкономили деньги. Удачи на дорогах и конечно же без поломок.

Не горит ближний свет на ВАЗ 2109: ремонт, замена и регулировка

26.10.2021

Неполадки, связанные с неисправностью электрооборудования на ВАЗ 2109модели могут появиться в любое время. Поэтому вы должны уметь устранять их самостоятельно, не обращаясь за помощью на СТО. Речь пойдет о замене лампы в фаре или восстановлении работоспособности устройства. Выясним, по каким причинам это может происходить, как правильно провести процесс, чтобы не нарушить работу других элементов системы, а также как правильно отрегулировать после ремонта.

Если у вас не включается ближний свет на одной фаре, это уже серьезный повод остановиться и приступить к устранению дефекта, так как по новым правилам от 2010 года они должны гореть постоянно как в городе, так и на трассе шоссе. Итак, давайте разберемся, что могло случиться и как устранить проблему своими руками без привлечения мастеров.

Не включается

Когда случилась беда и не работает ближний свет на ВАЗ 2109, может случиться многое, но мы рассмотрим лишь основные варианты, которые чаще всего приводят к таким последствиям. Сразу же дадим рекомендации по их устранению:

Перегорел предохранитель лампы	Проверьте соответствующие предохранители, отремонтируйте или замените их.
Перегорела нить накаливания	Производится замена лампы ближнего света на ВАЗ 2109, что соответствует инструкциям производителя.
Окислились контакты реле или переключателя	Очистите контакты наждачной бумагой или ножом.
Повреждены провода, разболтались наконечники, пришли в негодность соединения	Внимательно проверьте, замените поврежденные участки новыми проводами и зачистите контакты.
Окислены контактные перемычки в месте установки реле, управляющего работой ламп	Убрать из системы новых потребителей электроэнергии.

Совет: используйте только стандартные лампы, чтобы не перегружать бортовую сеть автомобиля.

Ремонт

1. Одно из основных правил, связанных с устранением дефектов в автомобиле, — не спешить с покупкой новых деталей, так как старые еще могут неплохо служить. В этом случае нет необходимости спешить с покупкой или установкой новой лампы, цена на которую сегодня достаточно высока. Рекомендуем сначала проверить исправность старого, возможно есть другая причина его неработоспособности.
   Поэтому, прежде чем менять, проверьте, почему не горит ближний свет на ВАЗ 21099:

• поставить автомобиль на ручной тормоз, первую (заднюю) передачу или подложить башмак под колесо;
• открыть капот;
• снимите лампу с фары, которую считаете перегоревшей, и проверьте ее исправность визуально (осмотром спирали) и подачей напряжения от аккумулятора — «-» в сторону, «+» на цоколь (если исправна , он загорится). Неисправную лампу следует заменить.

Совет: если вы заметили, что ближний свет на ВАЗ 21099 горит постоянно, замените соответствующее реле.

1. Если вы обнаружили перегоревший предохранитель, вам следует задуматься о том, что не так с вашей бортовой электросистемой. потому что они просто не сгорают. Это признак того, что через него прошел ток, с силой большей, чем допустимая.
   Скорее всего, где-то в системе есть «короткое замыкание», которое следует обнаружить и исправить. После этого замените перегоревший предохранитель на штатный.

1. Свет тусклый или не включается — плохой контакт предохранителя в гнезде в блоке. Очень часто первый просто плавится из-за высокой температуры при нагреве второго. Вопрос решается наждачной бумагой, которой следует зачистить места контактов, и заменой предохранителя.
2. Нет щелчка при включении света, который издает реле ближнего света на ВАЗ 2109, и лампа не загорается — скорее всего, следует проверить и убедиться в исправности устройства (почистить контакты и верните его на место) или просто замените новым.
3. — дефект нечастый, но тоже встречается. Поэтому, прежде чем тратиться на реле или лампу, сначала проверьте прибором его работоспособность на всех участках от выключателя до лампы.

Замена

Если пришли к выводу, что провода, реле, предохранитель в порядке, нигде не замыкается и розетки в монтажном блоке исправны, то выход один — замена перегоревшая лампа.

Для этого есть следующая инструкция:

1. Отсоедините отрицательную клемму от аккумулятора, чтобы избежать проблем при работе с проводкой.

Не горит ближний свет на ВАЗ 2109 — заменить лампы

1. Повернуть защитный колпачок, закрывающий патрон лампы фары от пыли, воды и грязи, влево и снять деталь.

Пропал ближний свет на ВАЗ 21099 — возможная причина — перегорела нить накала лампочки

1. Отсоедините лампу от блока, в котором она установлена.

1. Снимите проволочный замок, удерживающий лампу. Удалите его из отверстия.

Совет: обратите внимание на то, какие клеммы лампы расположены, чтобы точно так же установить новую.

1. Установите новую лампу в обратном порядке.

Совет: не беритесь за стеклянную колбу руками, это сильно сократит срок службы устройства. При прикосновении протрите тканью, смоченной в чистом (96 %) спирта.

Регулировка после ремонта

1. Необходимо добиться хорошего освещения дороги перед автомобилем.
2. Не ослепляйте водителей встречных транспортных средств.
3. Отрегулируйте двумя винтами по вертикали и горизонтали.
4. Используйте специальный экран или облицованную стену, чтобы правильно расположить лучи фар.

1. Установить автомобиль на ровной поверхности, на водительское сиденье положить груз 75 кг, давление в шинах должно быть нормальным.

Заключение

Транспортное средство должно быть оборудовано исправными осветительными приборами, гарантирующими безопасность водителя при движении. Замена или проверка ламп в фаре не представляет сложности, поэтому все можно сделать самостоятельно в короткие сроки. Видео в этой статье поможет вам лучше разобраться в этой теме.

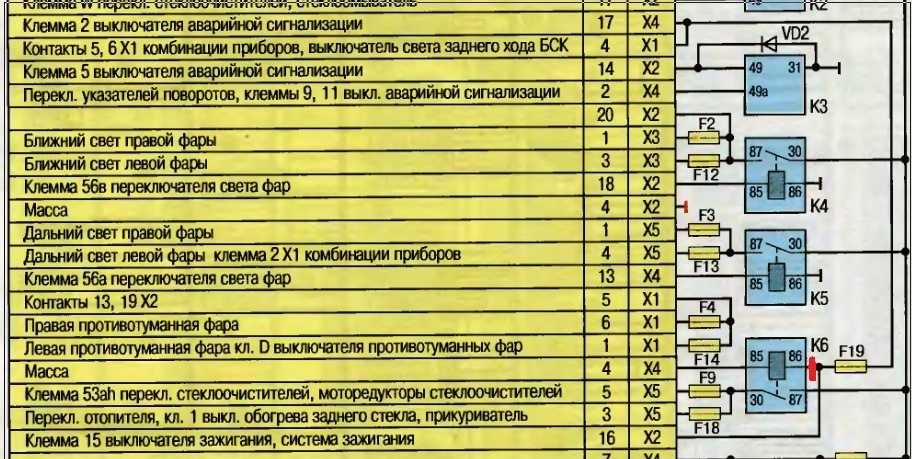

предохранители. Цепь предохранителя ВАЗ 2106

На автомобилях ВАЗ-2106 используется предохранитель старого образца, цилиндрический. Они защищают электрические цепи, но у конструкции много недостатков. Расположение блока предохранителей удачное — возле левой ноги водителя, вдали от влаги и прямых солнечных лучей. Если сравнивать с ВАЗ-2109, у которого монтажный блок находится в моторном отсеке, преимущество у шестерки очевидно. Каждому владельцу ВАЗ-2106 необходимо знать, какой предохранитель защищает ту или иную цепь.

Назначение предохранителей основного блока

На основном (верхнем) и дополнительном (нижнем) предохранителях расположены:

1. F1, рассчитанный на максимальный ток 16 А, необходим для защиты цепей питания прикуривателя, звуковой сигнал, освещение салона, часы, стоп-сигнал, световая сигнализация открытых дверей.
2. F2, ток срабатывания 8 А, позволяет защитить цепи стеклоочистителя и его реле, электродвигатель омывателя и отопителя.
3. F3, 8 ампер, защищает цепь питания левого дальнего света и лампу управления его включением.
4. F4, ток 8 А, фара правая (дальняя).
5. F5, F6, 8 Ампер — левая и правая фары (ближний свет) соответственно.
6. F7 — габаритные огни (правый задний и левый передний), свет в багажном отделении, подсветка номера, комбинация приборов, прикуриватель. Номинальный ток 8 А.
7. F8 — габаритные огни (левый задний и правый передний), лампочки под капотом и панель управления на приборной панели.
8. F9 — предназначен для защиты силовых цепей указателей давления грунта, температуры жидкости, уровня бензина, лампы резерва. От него снимается контрольная лампа питания, сигнализирующая о включении ручного тормоза, а также об аварийном уровне тормозной жидкости, отсутствии заряда аккумуляторной батареи, закрытии воздушной заслонки. Электромагнитный клапан ХХ, тахометр, лампы заднего хода, освещение бардачка, реле обогрева заднего стекла, также питаются от этого предохранителя.
9. Предохранитель F10 подает питание на регулятор напряжения. Номинал 8 ампер.
10. F11, F12, F13 зарезервированы.

Дополнительный блок предохранителей

1. F14 — предохранитель защиты цепи питания обогревателя заднего стекла. Номинальный рабочий ток 16 А.
2. F15 — электродвигатель воздухоохладителя. Ток 16 А.
3. F16 — сигнализация и указатели поворотов.

При подключении нового блока обязательно используйте цепь предохранителя ВАЗ-2106. Это не позволит перепутать элементы.

Реле и предохранитель стеклоочистителя

Предохранители ВАЗ-2106 защищают силовую цепь управления электромагнитными реле. Одним из основных является реле стеклоочистителей, оно питается через предохранитель F2. С ним дворники работают не постоянно, а с перерывами. Гораздо эффективнее вести контроль слаботочных цепей, а не силовых. Реле находится под приборной панелью, с левой стороны автомобиля. Замена производится в следующем порядке:

1. Снимите уплотнитель на фланце двери водителя.
2. Подденьте обивку и снимите ее.
3. Снимите держатели, установленные сбоку. Держатели должны быть установлены во время установки.
4. Разогните изоляцию.
5. Отсоедините клеммную колодку с проводами реле от основного жгута проводов. Разъем расположен в нижней части приборной панели.
6. Выверните два винта, которыми корпус реле крепится к кузову.

После удаления старого реле замените его новым. Работа выполняется в обратном порядке. Если замена предохранителей ВАЗ-2106, отвечающих за работу стеклоочистителя, не помогает, то обязательно проверьте целостность проводов и реле.

Указатели поворотов и аварийки

Один недостаток в машине имеется — в салоне есть предохранители ВАЗ-2106, а вот реле разбросаны по всему моторному отсеку. Прерыватель, отвечающий за указатели поворотов, расположен на перегородке в моторном отсеке напротив приборной панели. Крупных поломок сигнализации:

1. Неисправен предохранитель F16. Проверьте его мультиметром, при необходимости замените.
2. Частое срабатывание контрольной лампы свидетельствует о неисправности одного из повторителей или указателей.
3. Выход из строя реле приводит к полному выходу из строя системы оповещения.
4. Тревожная кнопка при поломке не позволяет включать указатели.

Для замены необходимо снять приборную панель, затем головкой на 10 открутить гайку. После этого отсоединить жгут проводов и снять реле. Установите новый в обратном порядке.

Включение фар

Для включения ближнего и ближнего света используются два реле, которые установлены в моторном отсеке, над правым брызговиком. Реле снимается очень просто — достаточно отсоединить от него все провода и крестовой отверткой открутить винт. Вместе с кронштейном к корпусу крепится винтом и наконечник из проволочной массы.

Обязательно пометьте расположение проводов, прежде чем отсоединять их от электромагнитного реле. Можно отсоединять по одному проводу, потом сразу устанавливать их на новое реле. Процедура замены проста, поэтому ее можно выполнить за несколько минут. Если на реле не поступает напряжение, то необходимо менять плавкие вставки. В схеме предохранителя ВАЗ-2106 элементы Ф3-Ф7 используются для защиты цепей питания ламп ближнего и дальнего света.

Реле индикатора заряда аккумуляторной батареи

Это реле расположено в подкарьерном пространстве, над правым брызговиком. С его помощью включается лампа в приборной панели, если произошел обрыв в цепи зарядки аккумулятора. При включении зажигания эта лампа горит (зарядки нет). Как только двигатель будет запущен, лампа должна погаснуть (если цепь заряда исправна). В случае неисправности лампа будет гореть ярко или на половину свечения.

Для замены необходимо открутить винты крепления электромагнитного реле к корпусу. Под одним из глаз находится проволока массы. Провода желательно отсоединять по одному, сразу ставить на новое реле. Установка нового элемента происходит в обратном порядке. Если на электромагнитное реле не подается питание, неисправность предохранителя F9следует искать. О том, какие предохранители на ВАЗ-2106 защищают ту или иную цепь, было рассказано в начале.

Недостатки старого блока предохранителей

Владельцы шестерок знают, как неудобны контакты, в которых зажимаются предохранители. Очень часто элементы выпадают при езде по неровностям. Гораздо лучше смотрятся блоки с евровентиляторами. Самое главное, что такие плавкие вставки доступны каждому, в любом магазине, поэтому при необходимости можно быстро найти замену.

Старайтесь использовать только предохранители. Вместо них нельзя ставить баги (да и старый блок это позволяет). Например, монета номиналом 2 рубля легко сплавляется. Вот только ставить опасно — плавкая вставка зря не горит. Это свидетельствует о коротком замыкании в цепи питания или превышении допустимой нагрузки. Установка жучков может привести к возгоранию проводов.
