Особенность устройства блока предохранителей ВАЗ 2112

Предохранители не устанавливают только в автомобили старого образца. Все современные модели оснащены большим количеством электроники, поэтому они имеют специальные устройства, которые спасают цепь питания от перегрузок. Благодаря тому, что в цепи есть блок предохранителей, элементы ВАЗ-2112, имеющего инжектор на 16 клапанов, не выходят из строя при превышении нормы потребляемого тока.

Основные параметры

Блок предохранителей располагается под декоративной панелью левее рулевой колонки. Извлечь его достаточно просто: нажмите на защелку и опустите конструкцию вниз. После того как вы получите доступ к предохранителям, их можно извлекать и проверять на целостность при помощи мильтиметра. В блоке находится всего 20 предохранителей, рассчитанных на разную силу тока.

Достаточно посмотреть на окраску предохранителя, чтобы определить на какую силу тока он рассчитан:

• желто-коричневый работает при 5 амперах;
• более темный коричневый – при 7,5;
• красный – при силе тока 10;
• насыщенный синий – при 15;
• ярко-желтый рассчитан на 20;
• бесцветный или прозрачный – на 25;
• зеленый – на 30.

Помните, что устанавливать более сильный плавкий элемент нельзя, также не стоит менять местами предохранители. Если не соблюдать силу тока, то может выйти из строя защищаемый узел. При отсутствии необходимых знаний, доверьте работу с электрической частью борта профессионалу. Чтобы уберечь себя от возгорания автомобиля, не ставьте на место вышедшего из строя предохранителя проволоку, так как это приводит к замыканию.

За основным блоком вы можете заметить отдельно подключенные устройства, одно из них защищает противотуманные фары, а второе – центральный замок. У автомобилей старого образца нет дополнительных предохранителей, защищающих автомагнитолу и сигнализацию.

Если вы комплектуете автомобиль дополнительным оборудованием, обязательно поставьте эти элементы.

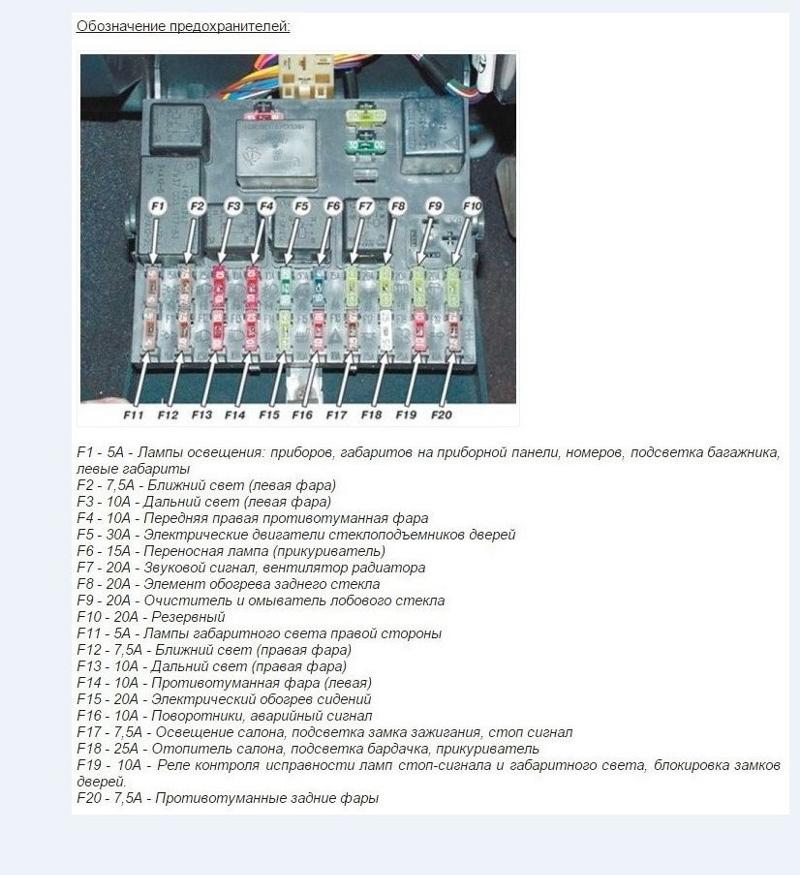

Какие предохранители собраны в блок

Всего в блоке содержится 20 элементов:

• F1 защищает цепь питания ламп освещения номерного знака, приборов, багажника и габаритов слева, так же контрольной лампочки, указывающей на работу габаритов;
• F2 отвечает за ближний свет левых фар;
• F3 – за дальнее освещение фар по левому борту;
• F4 работает в цепи с правой противотуманной фарой;
• F5 предохраняет от перегрузок электродвигатели стеклоподъемников;
• F6 находится в цепи переносной лампы;
• F7 отвечает за защиту клаксона и вентилятора системы охлаждения силового агрегата;
• F8 – за контакты реле и элементы системы обогрева заднего стекла;
• F9 – за обмотку реле включения подогрева заднего стекла, клапан рециркуляции, омыватели лобового стекла и фар, а также за их очистители;
• F10 находится в резерве;
• F11 защищает цепь габаритов, расположенных справа;
• F12 отвечает за работоспособность ближнего света правых фар;
• F13 – за работоспособность дальнего света фар справа и контрольную лампочку, оповещающую о включении этого типа освещения;
• F14 находится в цепи с левой противотуманной фарой;
• F15 защищает блокировку замка багажного отсека и обогрев сидений;
• F16 работает с лампами аварийной сигнализации и реле-прерывателем поворотных указателей;
• F17 ответственен за стоп-сигнал и лампы освещения салона, расположенные у часов или экрана бортового компьютера, у выключателя зажигания, в схеме индивидуальной подсветки и на потолке;
• F18 – за подсветку бардачка, прикуриватель и контроллер отопителя;
• F19 – за контролирующее реле сигнала «стоп» и габаритных фонарей, блокировку замков, контрольные лампы поворотных указателей, индикацию бортовой контролирующей системы, часы или ЭБУ, обмотку генератора и комбинацию приборов.
• F20 – за задние противотуманные фары.

Номинальный ток определяется по окраске предохранителя. Как видите, большинство элементов входят в состав цепи нескольких узлов.

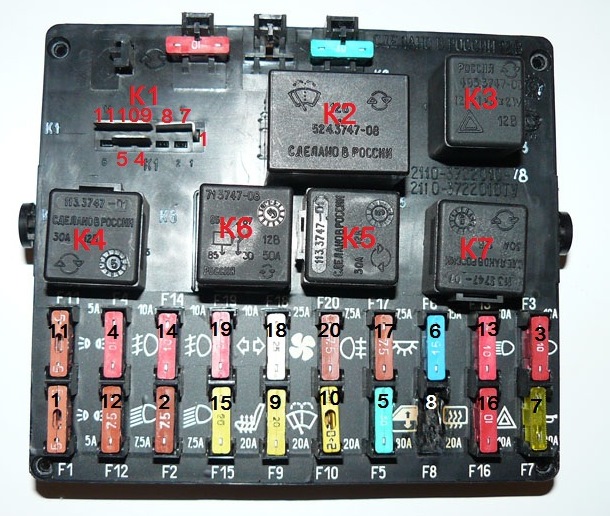

Электромагнитные реле

Чтобы разгрузить контакты переключателей автомобиля от сильного потребляемого тока, в электросхеме используют электромагнитные реле. Всего их 8:

• за исправность ламп отвечает К1;
• за включение очистителя переднего стекла – К2;
• за поворотные указатели и аварийную сигнализацию – К3;
• за срабатывание ближнего света фар – К4;
• за включение дальнего – К5;
• за отогрев заднего стекла – К7;
• за противотуманные фонари, расположенные сзади – К8.

В блоке присутствует реле К6, которое является дополнительным. Перед тем как установить новый элемент в систему, проверьте проводку на наличие замыканий, иначе может выйти из строя пробор, который защищается плавким элементом или сам предохранитель.

Описанный блок является основным, но единственным в электроцепи ВАЗ-2112.
