Схема предохранителей на ВАЗ-2110 – особенности каждого из элементов
Схема предохранителей на ВАЗ-2110 – это поэтапно расписанная в картинках блок-схема, в которой отмечены все элементы электрооборудования машины, отвечающие за защиту автомобиля от возгорания при нестабильной работе одной из систем. В целом на автомобиле любой модели ВАЗ располагается поочередно 3 специальных блока, где закреплены предохранители и небольшое реле. Особенности их расположения указаны на схеме ниже.
Точное расположение каждого из блоков предохранителей в ВАЗ-2110
Оглавление:
1 Как разделяются блоки в машине?
2 За что отвечает комплект реле с блоком предохранителей?
3 За что отвечает второй комплект блока предохранителей?
4 Система расположения дополнительного блока предохранителей в ВАЗ-2110
Как разделяются блоки в машине?
Основной тип блока выносится в наиболее удобное для водителя место. В данной версии ВАЗа он расположен с левой стороны кузова непосредственно у руля.
Легкий доступ к блоку обеспечен с помощью встроенной кнопки, расположенной рядом с регулятором фар машины.
2 резервных блока с реле располагаются отдельно в правой и центральной частях консоли точно за приборной панелью. Один из представленных далее на схеме предохранителей будет находиться в отдалении от всего списка остальных – его можно найти в специальном отделении за блоком основных предохранителей, рядом с монтажным блоком. Для своевременного ремонта электрооборудования на ВАЗ-2110 необходимо научиться быстро определять расположение прогоревшего предохранителя, а также знать, на какие элементы машины его поломка будет влиять.
Совет: очень часто один сгоревший клапан может привести к замене вакуумного усилителя на ВАЗ-2110. Именно поэтому важно проверять не только общее состояние предохранителя, но и взаимодействующих с ним частей, например, инжектора.
За что отвечает комплект реле с блоком предохранителей?
Схема расположения предохранителей и реле в основном монтажном блоке ВАЗ-2110
Приведенная выше схема описывает расположение основного комплекта реле и блока предохранителей.
Здесь расположены следующие элементы:
- К1 – это тип реле, отвечающий за контроль над исправностями комплекта лампочек;
- К2 – данное комплектующее связано с работой передней пары дворников;
- K3 – за этим обозначением кроется реле-прерыватель, которое регулирует работу повторителя и знака аварийной сигнализации машины;
- К4 и К5 – пара реле для инжектора, которая отвечает за включение ближнего/дальнего света фар ВАЗ-2110;
- К6 – дополнительный тип реле, необходимый для замены одного из сгоревших из основного блока;
- К7 – этот элемент отвечает за включение функции обогрева на заднем стекле;
- K8 – так же как и К6, является резервным реле.
Совет: если вы заметили основные признаки неисправности датчика кислорода, вам стоит в первую очередь посмотреть предохранители. Если в монтажном блоке все в порядке, тогда стоит обратиться за помощью в автосервис для проведения диагностики.
За что отвечает второй комплект блока предохранителей?
Обозначенные ниже на схеме электрооборудования символами F1-F20 являются элементы, которые характеризуют комплект плавких предохранителей.
Электрическая цепь в автомобиле ВАЗ-2110 защищается с помощью плавких предохранителей исходя из конкретного расчета модели на указанное при покупке значение номинального тока.
В то же время плавкие предохранители не отвечают за качественную работу цепи, состоящей из образца аккумуляторной батареи, отдельного типа цепи генератора, системы зажигания и пуска клапанов двигателя. Для замены неисправного предохранителя в этом монтажном блоке нужно следовать по следующему плану:
- Находите предохранитель, который имеет механические повреждения или его корпус сгорел;
- По инструкции определяете и устраняете причину, по причине которой он оказался неисправным;
- Устанавливаете новый предохранитель, используя резервный образец.
Совет: никогда не пытайтесь заменить плавкий предохранитель на специальные перемычки. В дальнейшем это приведет к выходу из работы тех устройств, которые закреплены за этим предохранителем.
Схема с обозначениями второго комплекта предохранителей в блоке
Все предохранители разделяются по взаимодействию с электрооборудованием следующим образом:
- F1 (сила тока 5А) — предохранитель, отвечающий за комплекс ламп, которые освещают номерной знак, всю приборную доску, включающие габаритный свет и освещение в багажнике.
- F2 (сила тока 7,5А) — элемент, регулирующий работу ближнего света на левой фаре.
- F3, F4 (сила тока 10А) — отвечает за работу дальнего света в левой фаре и правой противотуманной фары соответственно.
- F5 (с силой тока 30А) — отвечает за электродвигатель стеклоподъемников у передних и задних автомобильных дверей.
- F6 (с силой тока 15А) — относится к работе переносной лампы.
- F7 (с силой тока 20А) — регулирует работу электродвигателя вентиляторов в системе охлаждения 16-клапанного двигателя, а также работу звукового сигнала.
- F8 (с силой тока 20А) — подает ток к элементам обогрева, находящимся на заднем стекле. Кроме того, вместе с контактами от реле передает ток к лобовому стеклу.
- F9 (с силой тока 20А) — отвечает за работу рециркуляционного клапана. Также взаимодействует с датчиками очистителя и омывателя лобового стекла и передних фар.
- F10 (с силой тока 20А) — является резервным предохранителем.
- F11 (с силой тока 5А) — регулирует работу ламп с габаритным светом по правому борту.
- F12 и F13 (с силой тока 10А) — оба предохранителя регулируют работу правой фары, отвечая за ближний/дальний свет соответственно.
- F14 (сила тока 10А) — регулируется свет от левой противотуманной фары.
- F15 (с силой тока 20А) — взаимодействует с электрообогревом водительского и пассажирских сидений. Защищает машину от несанкционированной блокировки центрального замка у багажника.
- F16 (с силой тока 10А) — передает ток на реле-прерыватель для обеспечения работы указателя поворота левой и правой фары, а также используется для подачи аварийного сигнала (при использовании режима аварийной сигнализации на ВАЗ-2110).
- F17 (сила тока 7,5А) — работает с лампой освещения в салоне машине, освещением стоп-сигналов, индивидуальной подсветки выключателей системы зажигания и регулирует работу маршрутного компьютера.
- F18 (с силой тока 25А) — освещает вещевой ящик, подает ток на контроллеры системы отопления и прикуриватель на приборной доске.
- F19 (с силой тока 10А) — отвечает за работу блокировки замков в дверях, также информирует водителя о наличии неисправности в лампах стоп-сигнала или элементов габаритного света.
- F20 (сила тока 7,5А) — работает с лампами задней пары противотуманных фонарей ВАЗ-2110.
Разобравшись с предохранителями, вы также можете узнать про то, как прокачать тормоза на ВАЗ-2110. Часто работа системы торможения очень сильно сказывается на работе автомобиля в общем и электрооборудования в частности.
автомобильный предохранитель
Система расположения дополнительного блока предохранителей в ВАЗ-2110
Находится данный блок прямо на одной линии с инжектором и справа от размещенной по центру панели приборов. Для извлечения блока не нужно брать схему машины и искать потайные отсеки – достаточно лишь скрутить шурупы на панели и легко снять крышку.
Ниже на фотографии показана схема расположения непосредственно предохранителей, которых всего здесь расположено 6 штук, причем сила тока у них одинакова – по 15А каждый предохранитель.
На схеме показано расположение предохранителей, отвечающих за:
- Работу контроллера системы зажигания.
- Регулирование тока в датчиках кислорода, системе расхода воздуха и подсчета скорости машины.
- Правильную подачу топлива в насос, реле и форсунки.
- Работу вентилятора при охлаждении мотора.
- Работу бензонасоса.
- Непосредственно само зажигание всех систем машины.
Несмотря на дату выхода Лада Веста Кросс, в автомобиле ВАЗ-2110 вряд ли поменяют расположение основных блоков. Благодаря приведенным выше схемам теперь вы сможете заранее вычислить проблему машины, просто проверив состояние предохранителей и реле.
ВАЗ-2110 блок предохранителей и реле схема: 8 и 16 клапанов
Любая электрическая цепь в любом современном и не очень современном автомобиле обязана быть предохранена от короткого замыкания. ВАЗ-2110 не самая технологичная машина, но прогресс в компоновке элементов электрооборудования всё-таки есть. По сравнению с классическими моделями ВАЗ. Одним из положительных сдвигов в компоновке элементов стало применение комбинированных блоков, в которых сгруппированы плавкие предохранители и реле.
На классике все это было разбросано по всему салону и по всей передней панели. Обслуживать и выявлять неисправности реле и предохранителей стало удобнее, чем мы сейчас и займёмся.
Содержание
- 1 Где и какие монтажные блоки находятся в ВАЗ-2110
- 1.1 Основной монтажный блок
- 1.2 Консольный дополнительный монтажный блок
- 2 Изменения в коммутации и компоновке монтажных блоков
- 3 Выводы
Где и какие монтажные блоки находятся в ВАЗ-2110
Впервые такая схема компоновки была реализована в 70-х годах прошлого века на первом переднеприводном тольяттинском автомобиле ВАЗ 2108. Немного видоизменившись, она перекочевала в ВАЗ-2110. Теперь остаётся узнать, в каком именно из трёх блоков находится нужный нам предохранитель или реле. Все три блока установлены в салоне и это хорошо, поскольку на них не влияет влага и высокая температура (как это было в ВАЗ 2107).
Основной блок открывается нажатием на кнопку. Очень удобно, ничего снимать не надо, как на многих иномарках.
Ваз-2110 8 клапанов.
Кроме этого, к каждому из монтажных блоков инженеры обеспечили простой доступ.
Чтобы заменить вышедший из строя элемент, достаточно знать его расположение.
Основной монтажный блок
Схема монтажного блока.
Он установлен слева от водителя в нише передней панели и прикрыт пластиковой крышкой с затвором.
Кнопка открытия блока с предохранителями обозначена стрелочкой. Ручки управления гидрокорректором нет на фото, видимо что-то чинили.

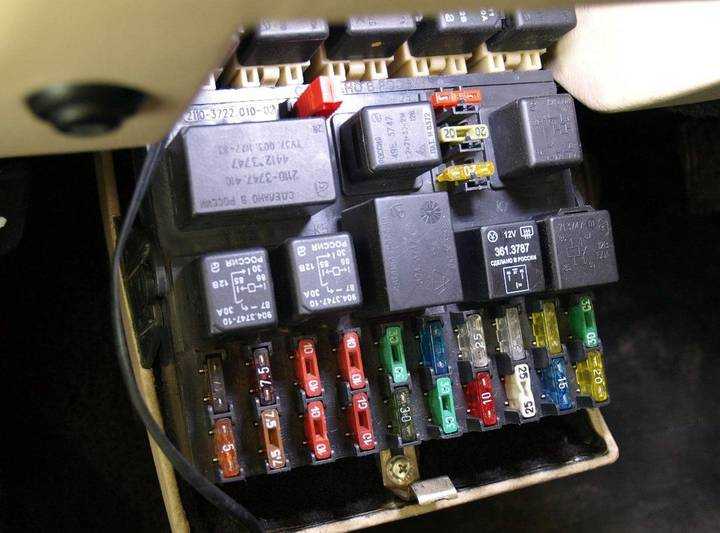

Открываем крышку и видим плату, на которой установлены предохранители F1-F20. Эти плавкие элементы защищают практически все цепи, кроме цепей генератора, зажигания, заряда АКБ и пуска двигателя. Таблица номиналов предохранителей и защищаемых цепей приведена ниже.
Расшифровка основного монтажного блока на ВАЗ-2110
Кроме предохранителей в основном монтажном блоке мы найдём семь или восемь реле. Их количество зависит от модификации автомобиля.
В остальном каждый из предохранителей выполняет такие функции:
- К1 — реле включения передней оптики;
- К2 — реле стеклоочистителей;
- К3 — прерыватель указателя поворотов, оно же отвечает за работу аварийки;
- К4 — реле ламп ближнего света;
- К5 — реле ламп дальнего света;
- К6 — резервное реле;
- К7 — реле включения нити подогрева заднего стекла.
При попытках обнаружения неисправности можно столкнуться с несоответствием цветов проводов на схеме и на автомобиле.
Это связано с тем, что завод вносил определённые коррективы в систему электрооборудования, не считая нужным предупреждать об этом владельцев. Кроме того, таблица предохранителей указывает все возможные цепи, применяемые в максимальной комплектации.
Консольный дополнительный монтажный блок
Расположение дополнительного блока предохранителей
Второй блок предохранителей и реле находится внутри центральной консоли и прикрыт пластиковой крышкой. Крышка крепится саморезами и находится слева от переднего пассажира.
Схема дополнительного блока предохранителей.
Откручиваем крышку и видим весь дополнительный блок, в котором расположены три 15-Амперных предохранителя и три реле:
- Предохранитель модуля зажигания и электронного блока управления двигателем.
- Предохранитель, защищающий цепь расходомера воздуха, датчика кислорода, датчика скорости и клапана продувки адсорбера.
- Последний предохранитель отвечает за работу электрической части системы питания двигателя — бензонасос, форсунки.
- Реле электродвигателя вентилятора.
- Реле включения электродвигателя топливного насоса.
- Реле системы зажигания.
Изменения в коммутации и компоновке монтажных блоков
Как мы уже говорили, в разное время завод модернизировал систему электрооборудования автомобиля и, естественно, вносил изменения в компоновку монтажных блоков.
Так, в десятках первых лет выпуска предохранитель противотуманок располагался сразу за основным блоком, безо всякой платы, просто болтался на жгуте проводов. Позже его переместили сначала на отдельную плату с левой стороны центральной консоли, а потом в основной монтажный блок.
Как следствие, компоновка блока изменилась. Монтажный блок на 7 реле имеет каталожный номер 2110-3722010-08, блок на 6 реле маркируется 2110-3722010, а самый новый блок получил артикул 2110-3722010-01. Кроме этого, встречаются блоки без ножек реле включения передней оптики К1 (2110-3722010-12), есть блок с ножками, но без реле (ножки соединяются перемычками и чтобы самостоятельно установить реле головного света, перемычки нужно обрезать), в основном же попадаются блоки с ножками под реле без перемычек.
Они предполагают либо установку реле К1, либо съёмных перемычек.
Выводы
В любом случае, приступая к поиску неисправности реле или сгоревшего предохранителя, стоит внимательно ознакомиться со схемой и таблицей соответствия номиналов вставок цепям. Пусть предохранители и реле никогда вас не тревожат, стабильных двенадцати вольт вашим системам и приятных путешествий!
Расположение предохранителей на схеме для ВАЗ 2110, 2111, 2112
Содержание страницы
- 1 Схема расположения предохранителей ВАЗ 2110, 2111, 2112
- 2 Расположение дополнительных предохранителей и реле
- 3 Схема соединения предохранителей
- 4 Вопрос/ответ по предохранителям на ВАЗ 2110, 2111, 2112
Сегодня рассмотрим расположение предохранителей в автомобилях ВАЗ десятого семейства, а именно моделей 2110, 21102, 21103, 2111, 2112. Также покажем где находятся предохранители и реле на схеме и посвятим о назначении каждого из них и способах замены предохранителей своими руками.
Коснемся и самых частых проблем с предохранителями у владельцев этих автомобилей, методов диагностики и замены.
Хотелось бы сказать, что электрика автомобилей в частности предохранители и реле в ВАЗ 2110, 21102, 21103, 2111, 2112 вполне надежны. Срок службы зависит от условий эксплуатации и своевременной диагностики и замены на качественные комплектующие.
Давайте разберемся вообще для чего нужны предохранители в автомобиле. Прежде всего они отвечают за безопасность проводки и других систем машины. Важно понимать, что каждый конкретный предохранитель отвечает только за свою задачу и при замыкании или выходе из строя возгорание практически исключено. Перегорает конкретный предохранитель и это не вызывает цепного выхода из строя других систем.
В зависимости от проблемы выхода из строя какого либо узла или детали автомобиля, за который отвечает электрика, необходимо понимать: можно ли эксплуатировать автомобиль с этой неисправностью или нет. В правилах дорожного движения написан перечень неисправностей, имея которые нельзя эксплуатировать авто.
Если вы обнаружили например, что отказали фары или вообще не работают дворники — следует немедленно исправлять проблему. Ну, а с неработающими стеклоподъемниками водить машину можно. Кстати, если кому-то вдруг нужен качественный сайт для бизнеса, то вот ребята делают хорошие сайты WebFormata.ru
Схема расположения предохранителей ВАЗ 2110, 2111, 2112
На фото изображены предохранители ВАЗ 2110, 2111, 2112
Как видим, каждый предохранитель пронумерован соответствующим индексом. На вышеуказанном рисунке блок находится с левой стороны рулевой колонки и встроен в панель приборов. Ниже приведены значения конкретного предохранителя в данном монтажном блоке.
| Предохранитель, № | Сила тока, Ампер | Значения |
| F1 | 5 | Лампы освещения регистрационных номеров, пространства багажного отделения, всей левой части габаритного освещения автомобиля, а также приборная подсветка габаритов и приборов. |
| F2 | 7,5 | Ближний свет левой фары |
| F3 | 10 | Дальний свет левой фары |
| F4 | 10 | Передняя правая противотуманная фара |
| F5 | 30 | Электро стеклоподъемники в дверях |
| F6 | 15 | Прикуриватель/лампа переносная |
| F7 | 20 | Клаксон, вентилятор радиатора двигателя |
| F8 | 20 | Обогрев заднего стекла |
| F9 | 20 | Омыватель и стеклоочиститель(дворники) ветрового стекла |
| F10 | 20 | Резервный |
| F11 | 5 | Габаритный свет правого борта машины |
| F12 | 7,5 | Ближний свет правой фары |
| F13 | 10 | Дальний свет правой фары |
| F14 | 10 | Передняя левая противотуманная фара |
| F15 | 20 | Подогрев сидений |
| F16 | 10 | Левые и правые поворотники, аварийный сигнал поворотников |
| F17 | 7,5 | Свет в салоне, подсветка замка зажигания, стоп сигналы, подсветка часов, компьютера |
| F18 | 25 | Подсветка бардачка, отопительных регулировок, прикуривателя |
| F19 | 10 | Лампы заднего хода, индикация приборов, компьютера, часов, исправность стоп сигналов, блокировка дверей |
| F20 | 7,5 | Задние противотуманные фонари |
Для наглядности понятен принцип параллельного расположения некоторых предохранителей: F1-F3 отвечают за электрику левого борта автомобиля, а расположенные напротив F11-F13 соответственно правой части машины.
Остальные отвечают за другие функции автомобиля.
Расположение дополнительных предохранителей и реле
На рисунке ниже видим как добраться к дополнительным предохранителям автомобиля. Находятся справа от центральной панели, шурупы скручиваются и крышка легко снимается.
Снятие крышки для диагностики и замены дополнительных предохранителей и реле
Ниже видим сами предохранители, их 6 штук по 15 Ампер каждый.
Расположение дополнительных предохранителей
- Контроллер зажигания,
- Датчики кислорода, расхода воздуха, расчета скорости,
- Топливный насос и реле, форсунки,
- Вентилятор,
- Бензонасос,
- Зажигание.
Напоминаем, что F1-F20 являются так называемыми плавкими предохранителями. Это значит что перемычки и другие «хитрости» не приемлемы при работе. Если вы замените такой предохранитель своими руками на перемычку, то рискуете отказом системы.
Схема соединения предохранителей

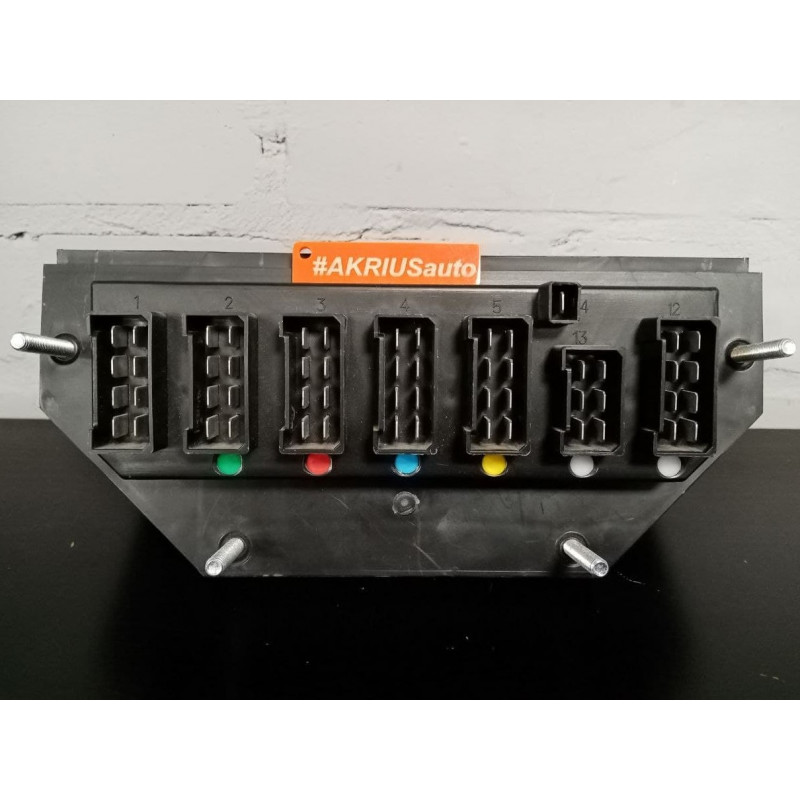

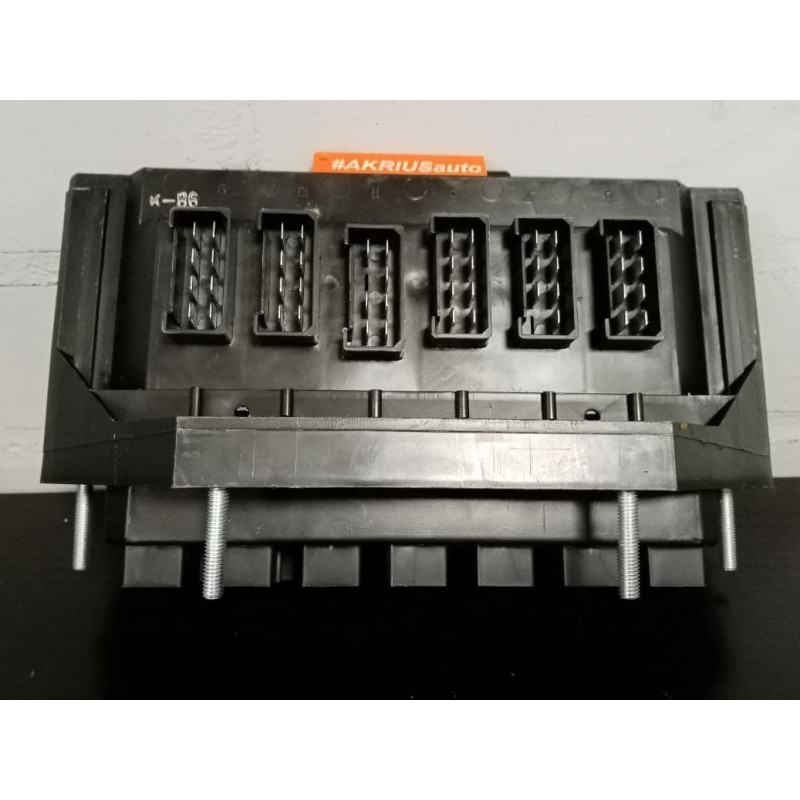

На рисунке ниже изображен порядок подключения штекеров в монтажном блоке.
Рисунок подключения штекеров в соответствующие колодки монтажного блока.
На рисунке ниже показана полная схема с обозначениями монтажного блока.
Из этой схемы не сложно разобраться с порядком подключения штекеров.
Значение реле:
- К1 — исправность ламп,
- К2 — очиститель лобового стекла,
- К3 — поворотники, аварийка,
- К4 — ближний свет,
- К5 — дальний свет,
- К6 — дополнительное реле,
- К7 — обогрев заднего стекла,
- К8 — не используемое реле на моделях ВАЗ десятого семейства.
Видео по снятию блока и замене предохранителей
Вопрос/ответ по предохранителям на ВАЗ 2110, 2111, 2112
Отвечаем на некоторые присланные вопросы по теме.
Подскажите, ваз 2110 перестал работать левый указатель поворота и дальний свет фар в чем может быть причина?
Откройте блок предохранителей и реле, возможно отошел контакт, пошевелите провода, посмотрите и проверьте и если надо замените предохранители своими руками.
Подскажите пожалуйста уже замучился, замыкает моторчик омывателя, свет в салоне с часами и перегорает при этом предохранитель F17?
Ставьте лампочку вместо предохранителя, отключайте все приборы, которые на этом предохранителе висят. Включайте зажигание. Если лампа не горит — поочередно подключайте все обратно. На каком загорится, там и проблема. Если горит сразу — короткое в проводке.
Подскажите что может быть, тускло горят огни заднего хода, если одну лампочку убрать, то вторая начинает гореть нормально, ставишь на место обе горят в пол силы. Стоп сигналы на этой же плате горят нормально.
Эта проблема связана с плохим контактом массы.
Почему плавится предохранитель F8?
Посмотрите под ополиком с водительской стороны. Если забивался катализатор, то тогда провода которые идут на обогрев переломились.
Почему печка выключена, а горячий воздух поступает?
Если горячий воздух, а стоит переключатель на холодном, то закис электро привод крана.
Машина заводится только периодически включаю зажигание приборы горят. Завожу на прямую стартер и заводится. Подскажите в чем проблема?
Поставьте между замком и стартером реле, не поможет — то замок зажигания.
Предохранители и реле ВАЗ 2110 — 2112
Содержание
- Предохранители и реле ВАЗ 2110 — 2112
- Назначение реле блока
- Предохранители ВАЗ 2110 — 2112
- Назначение предохранителей блока
Если у вас перестали работать какие-то приборы на автомобиле ВАЗ 2110 или ВАЗ 2112, виной тому могут быть предохранители или реле. По крайней мере, первым делом нужно проверить предохранитель ваз 2110, а затем делать какие-то выводы относительно неисправностей.
Правильная диагностика многих проблем с электрикой позволит точно определить причину неработоспособности того или иного узла. Чтобы узнать, за что отвечают предохранители и реле ВАЗ 2110 — 2112 и как найти нужный из них, прочитайте эту статью.
Как и во многих других автомобилях, в ВАЗ-2112 и ВАЗ-2110 при заглушенном двигателе приборы питаются напрямую от аккумулятора. При работающем двигателе напряжение на приборы подаётся с генератора, который одновременно и заряжает аккумулятор. Если сила тока превысит допустимое значение или произойдёт короткое замыкание, предохранитель цепи перегорает. Мощные электроприборы подключаются через реле.
Предохранители и реле ВАЗ 2110 — 2112
Блок предохранителей ваз 2110 и реле находится в левой, нижней части панели приборов. Доступ к нему открывается, если нажать на кнопку и откинуть крышку вниз. Для снятия предохранителей в левой верхней части монтажного блока имеются специальные токонепроводящие щипцы.
Назначение реле блока
1. К5 — реле дальнего света.
Если не работает дальний свет в двух фарах, проверьте это реле. Если не работает одна из фар дальнего света, проверьте предохранители F3 и F13, а также лампы и ручку включения дальнего света.
2. К4 — реле ближнего света.
Если не работает ближний свет в обоих фарах, проверьте это реле. Если не работает только одна фара ближнего света, проверьте предохранители F2 и F12, а также сами лампы и выключатель света.
3. К1 — контрольное реле исправности ламп.
4. токонепроводящий пинцет для снятия предохранителей.
5. реле стеклоподъемников.
Если у вас перестали работать электрические стеклоподъёмники, проверьте это реле. Ещё дело может быть в предохранителе F5, либо в самой системе привода стеклоподъёмника. Чтобы добраться до механизма, нужно снять обивку двери. Проверьте электромотор, внешний вид шестерёнок и отсутствие закусывания механизма.
6. К3 — реле поворотников и аварийной сигнализации.
Если у вас не работают поворотники или «аварийка», проверьте это реле и предохранитель F16, а также сами лампы поворотников и ручку их включения.
7. реле стартера.
Если автомобиль не заводится и при этом не крутит стартер, проверьте это реле. Ещё дело может быть в севшем аккумуляторе, а также в самом механизме стартера.
8. резервные предохранители.
9. реле противотуманных фар.
Если не работают «противотуманки», проверьте это реле и предохранители F4 и F14. Ещё проверьте схему их подключения, исправность проводки и разъёмов, а также сами лампы в фарах и кнопку включения.
10. К2 — реле стеклоочистителей и стеклоомывателя.
Если у вас не работают «дворники» или омыватель лобового стекла, проверьте это реле. Также проверьте мотор очистителей, насос омывателя и уровень жидкости в бачке омывателя.
11. К7 — реле обогрева заднего стекла.
Если обогрев не работает и заднее стекло запотевает, проверьте это реле и предохранители F8 и F9. Также проверьте контакты подключения к местам клемм элементов обогрева (по краям стекла у задних стоек).
Если всё исправно, но обогрев не работает, дело может быть в проводке (перетёрлись провода или что-либо ещё).
12. К6 — доп. реле, реле зажигания.
Если у вас не включается зажигание или проблемы, связанные с ним, проверьте это реле. Данное реле защищает контакты замка зажигания от обгорания. Также проверьте сам замок зажигания и контактную группу.
13. ряд предохранителей F1-F10
14. ряд предохранителей F11-F20
Предохранители ВАЗ 2110 — 2112
Теперь посмотрим какие предохранители за что отвечают в этом же монтажном блоке. А также приведу основные причины для поиска и устранения неисправностей.
Назначение предохранителей блока
F1 (5 A) — лампы освещения госномера, освещение приборной панели, лампа включения габаритов на панели, лампа багажника, левые габаритные огни.
Если не работают какие-либо из перечисленных ламп, проверьте этот предохранитель, а также сами лампы и их контакты.
Если всё в порядке, проверьте кнопку включения габаритов.
F2 (7,5 A) — ближний свет в левой фаре.
Если не работают обе фары ближнего света, проверьте также реле К4 и сами лампы. Ещё дело может быть в переключателе света и его контактах.
F3 (10 A) — дальний свет в левой фаре.
Если не работают обе фары дальнего света, проверьте реле К5, сами лампы и ручку включения дальнего света.
F4 (10 A) — передняя противотуманная фара с правой стороны.
Если не работают обе «противотуманки», проверьте реле 9 и сами лампы фар, а также выключатель и его контакты.
F5 (30 A) — двигатели стеклоподъемников.
Если не работают электро стеклоподъёмники, проверьте этот предохранитель и реле 5. Зимой проверьте, не примёрзли ли стёкла, подогрейте и очистите их ото льда при необходимости. Также дело может быть в моторчике стеклоподъёмника, его механизме и шестерёнках, для того чтобы до него добраться, нужно снять обшивку нужной двери.
F6 (15 A) — предохранитель переносной лампы.
Также могут наблюдаться проблемы с прикуривателем. Чтобы проверить, отключите прикуриватель от разъёма. Если этот предохранитель сгорать перестанет, то дело в прикуривателе.
F7 (20 A) — вентилятор охлаждения двигателя, звуковой сигнал.
Если не включается вентилятор охлаждения и двигатель перегревается, проверьте этот предохранитель. Ещё проверьте работоспособность двигателя вентилятора, подключив его напрямую к аккумулятору. Дело может быть также в датчике температуры охлаждающей жидкости или термостате.
F8 (20 A) — обогрев заднего стекла (элемент).
Если не работает обогрев и заднее стекло запотевает, проверьте этот предохранитель, предохранитель F9 и реле К7. Ещё проверьте контакты на клеммах элементов обогрева, прозвоните проводку, бывает провод перетирается. Также дело может быть в выключателе обогрева и его контактах.
F9 (20 A) — клапан рециркуляции, стеклоочистители и стеклоомыватель, омыватель фар, обмотка реле обогрева заднего стекла.
Если не работает обогрев, аналогично предыдущему.
Если не работают стеклоочистители или омыватель, проверьте также реле К2, уровень жидкости в бачке омывателя, насос омывателя, мотор очистителей. Ещё дело может быть в ручке их включения, её проводке и контактах. Провода могут передавиться или перетереться и замыкать на корпус.
F10 (20 A) — резервный предохранитель.
F11 (5 A) — габариты правой стороны.
Если не работает левая сторона, проверьте предохранитель F1. Если не работает ни один габаритный огонь, проверьте выключатель света и его контакты. Также проверьте сами лампы в габаритах.
F12 (7,5 A) — ближний свет в правой фаре.
Аналогично предохранителю F2 для левой фары.
F13 (10 A) — дальний свет в правой фаре, лампа включения дальнего света на приборной панели.
Аналогично предохранителю F3 для правой фары.
Если при включении дальнего света не загорается синяя лампа на панели, проверьте этот предохранитель, а также саму лампу и проводку к ней.
F14 (10 A) — передняя противотуманная фара с левой стороны.
Аналогично предохранителю F4 для правой «противотуманки».
F15 (20 A) — обогрев сидений, блокировка замка багажника.
Если не работает обогрев сидений, проверьте этот предохранитель и кнопку включения на приборной панели, её контакты и проводку.
F16 (10 A) — указатели поворотов и аварийная сигнализация, лампа включения «аварийки».
Если не работают поворотники или «аварийка», проверьте также реле К3 и сами лампы в поворотниках, а также кнопку включения «аварийки».
F17 (7,5 A) — освещение салона, подсветка, подсветка замка зажигания, лампы стоп-сигналов, часы, бортовой компьютер.
Если не работают стоп-сигналы, проверьте этот предохранитель, сами лампы, а также выключатель, установленный в педальном блоке.
F18 (25 A) — освещение вещевого ящика, контроллер печки, прикуриватель.
Если не работает прикуриватель, проверьте этот предохранитель, разберите прикуриватель и проверьте наличие короткого замыкания в нём, особенно на шайбе и контактах. Подогните их, если нужно или замените весь прикуриватель. Не вставляйте в него разъёмы нестандартного размера.
F19 (10 A) — блокировка дверных замков, контрольное реле стоп-сигналов и габаритов, поворотники и лампы их включения на панели, лампа заднего хода, обмотка генератора, контрольная индикация бортовой системы, приборная панель, часы, бортовой компьютер.
F20 (7,5 A) — задние противотуманные огни.
Если не работают задние «противотуманки», проверьте этот предохранитель и реле 9. Также проверьте сами лампы, проводку, разъёмы и выключатель на панели.
Никогда не заменяйте перегоревшие предохранители на предохранители большего номинала (тока), это может вызвать перегорание дорожек на монтажном блоке, выход из строя приборов и т.
п. В этом случае ремонт обойдётся дороже, поэтому лучше разобраться с проблемой сразу и устранить неисправность.
Если вы не можете самостоятельно найти в чём дело, обратитесь в автосервис, обычно подобными проблемами занимаются электрики, которым не составит труда определить неисправность и устранить её.
Предохранители ВАЗ 2110 2111 2112 и реле с назначением и схемами. Инжектор.
ЛадаКомментарии: 10ВАЗ 2110 2111 2112 (Лада 110 111 112) – семейство автомобилей выпускавшихся в 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008 и 2009 году с кузовами седан, хэтчбек и универсал преимущественно с 8 и 16 клапанными бензиновыми двигателями (инжектор, карбюратор). В данной статье Вы найдете описание блоков предохранителей и реле ВАЗ 2110 2111 2112 со схемами, фотографиями и местами их расположения. Электросхема соединений. Выделим предохранитель отвечающий за прикуриватель.
Назначение предохранителей и реле в вашем реле ВАЗ 2110 (2111 / 2112) может отличаться от представленного и зависит от года выпуска. Актуальное назначение может быть нанесено на сам блок.
Содержание
- 1 Основной блок
- 1.1 Электро схема блока
- 2 Дополнительный блок
Основной блок
Главный блок с предохранителями и реле находится в салоне, с левой стороны, под панелью управления. Для доступа надо нажать на выключатель защелки.
Фото – схема Вариант 1
Блок 2110 – 3722010 -01
Схема Вариант 2
Блок 2110 – 3722010
Схема Вариант 3
Блок 2110-3722010-08
Описание предохранителей
| F1 | 5А Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габаритного света. Лампа освещения багажника. Лампы габаритного освещения левого борта |
| F2 | 7,5А Левая фара (ближний свет) |
| F3 | 10А Левая фара (дальний свет) |
| F4 | 10А Правая противотуманная фара |
| F5 | 30А Электродвигатели стекло подъёмников дверей |
| F6 | 15А Переносная лампа |
| F7 | 20А Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал |
| F8 | 20А Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла |
| F9 | 20А Клапан рециркуляции. Очистители и омыватели ветрового, заднего стекла и фар. Реле (обмотка) включения обогрева заднего стекла |
| F10 | 20А Резервный |
| F11 | 5А Лампы габаритного света правого борта |
| F12 | 7,5А Правая фара (ближний свет) |
| F13 | 10А Правая фара (дальний свет). Контрольная лампа включения дальнего света |
| F14 | 10А Левая противотуманная фара |
| F15 | 20А Электро обогрев сидений. Блокировка замка багажника |
| F16 | 10А Реле – прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации |
| F17 | 7,5А Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп – сигнала. Часы (или маршрутный компьютер) |
| F18 | 25А Лампа освещения вещевого ящика. Контроллер отопителя. Прикуриватель. |
| F19 | 10А Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы (или маршрутный компьютер) |
| F20 | 7,5А Лампы задних противотуманных фонарей |
За работу прикуривателя отвечает предохранитель номер 18 на 25А.
В нише панели приборов за основным блоком отдельно установлен предохранитель противотуманных фонарей.
Назначение реле
- K1 — реле контроля исправности ламп
- K2 — реле очистителя ветрового стекла
- KЗ — реле-прерыватель указателей поворота и аварийной сигнализации
- K4 — реле включения ближнего света фар
- K5 — реле включения дальнего света фар
- K6 — дополнительное реле
- K7 — реле включения обогрева заднего стекла
- K8 — реле задних противотуманных фонарей
Схема соединений
Дополнительный блок
Он расположен под центральной консолью и закрыт крышкой.
Одна часть доступна с правой стороны.
Схема
Обозначение
- 15А – Модуль зажигания, контроллер
- 15А – Клапан продувки адсорбера, датчик скорости автомобиля, датчик концентрации кислорода (подогрева), датчик расхода воздуха
- 15А – топливного насоса, предохранитель бензонасоса , форсунки
- Реле электро вентилятора
- Реле бензонасоса
- Главное реле (реле зажигания)
Другая часть – с левой стороны консоли:
Схема
Расшифровка
- Блок управления центральным замком
- Блок иммобилизатора
- Реле включения задних противотуманных фонарей.
У нас на канале мы так же подготовили видео по данной публикации. Смотрите и подписывайтесь.
Знаете как сделать материал лучше? Пишите в комментарии.
Ваз 2110 блок предохранителей и реле
Главная • Ваз • 2110 • Электрика
Электрооборудование выполнено по однопроводной схеме монтажного блока Ваз 2110: отрицательные выводы источников и потребителей электроэнергии соединены с «массой» – кузовом и основными агрегатами автомобиля, которые выполняют функцию второго провода. Бортовая сеть – постоянного тока, с номинальным напряжением 12 В. При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после пуска двигателя – от генератора переменного тока со встроенным выпрямителем и регулятором напряжения. При работе генератора аккумуляторная батарея заряжается.
Большинство электрических цепей защищено плавкими предохранителями. Электродвигатели моторедукторов – очистители ветрового стекла, заднего стекла (Ваз 2111, 2112), фар (если установлены) – защищены автоматическими биметаллическими предохранителями многоразового действия. Цепь питания системы впрыска топлива (двигатели Ваз 2111, 2112) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм Не защищены цепи заряда аккумуляторной батареи, зажигания (двигатель Ваз 2110), пуска двигателя, «генератор — выключатель зажигания — монтажный блок». Мощные потребители (фары, электродвигатель вентилятора системы охлаждения, электробензонасос и т.п.) подключаются через реле.
Схема блока предохранителей Ваз 2110
Расположение реле Ваз 2110: К1 – реле контроля исправности ламп, К2 – реле очистителя ветрового стекла Ваз 2110, К3 – реле-прерыватель указателей поворота и аварийной сигнализации, К4 – реле включения ближнего света фар, К5 – реле включения дальнего света фар, К6 – дополнительное реле, К7 – реле включения обогрева заднего стекла, К8 – резервное реле, F1 — F20 – плавкие предохранители.
Большинство предохранителей и реле Ваз 2110 находятся в монтажном блоке, расположенном в салоне автомобиля левее и выше педального узла. Номинальный ток предохранителей и защищаемые ими цепи указаны в таблице. При выходе из строя монтажного блока возможна замена печатной платы или припайка проводов взамен перегоревших токоведущих дорожек.
Наружная цифра в обозначении наконечника провода – номер колодки, внутренняя цифра – условный номер штекера, К1 – К8 – реле.
Цветная схема условной нумерации штекеров в соединительных колодках монтажного блока Ваз 2110 и присоединяемые к ним провода
Для коммутации основных цепей автомобиля служит комбинированный выключатель замок зажигания, состоящий из контактной части и механического противоугонного устройства.
На автомобилях Ваз 2110 с двигателями 2111 и 2112 имеется жгут проводов системы впрыска топлива, устанавливаемый взамен жгута системы зажигания двигателя 2110. Реле и предохранители системы впрыска Ваз 2110 находятся возле контроллера, под консолью панели приборов справа.
Расположение предохранителей по номерам в блоке Ваз 2110
| Номер предохранителя Ваз 2110 (номинальный ток) | Защищаемые цепи Ваз 2110 |
| F1 (5 A) | Лампы фонарей освещения номерного знака |
| Лампы освещения приборов | |
| Контрольная лампа габаритного света | |
| Лампа освещения багажника | |
| Лампа габаритного света левого борта | |
| F2 (7,5 A) | Левая фара (ближний свет) |
| F3 (10 A) | Левая фара (дальний свет) |
| F4 (10 A) | Правая противотуманная фара |
| F5 (30 A) | Электродвигатели стеклоподъемников дверей |
| F6 (15 A) | Переносная лампа |
| F7 (20 A) | Электродвигатель вентилятора системы охлаждения двигателя. |
| Предохранитель звукового сигнала Ваз 2110 | |
| F8 (20 A) | Элемент обогрева заднего стекла |
| F9 (20 A) | Клапан рециркуляции |
| Очистители и омыватели ветрового заднего стекла и фар 2110 | |
| Обмотка реле включения обогрева заднего стекла | |
| F10 (20 A) | Резервный |
| F11 (5 A) | Лампы габаритного света правого борта |
| F12 (7,5 A) | Правая фара (ближний свет) |
| F13 (10 A) | Правая фара (дальний свет). |
| Контрольная лампа включения дальнего света фар | |
| 14 (10 A) | Левая противотуманная фара |
| F15 (20 A) | Электрообогрев сидений |
| Блокировка замка багажника | |
| F16 (10 A) | Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации) — реле поворотов Ваз 2110 |
| Контрольная лампа аварийной сигнализации | |
| F17 (7,5 A) | Лампа освещения салона |
| Лампа индивидуальной подсветки | |
| Лампа подсветки выключателя зажигания | |
| Лампы стоп-сигнала | |
| Часы (или маршрутный компьютер) | |
| F18 (25 A) | Лампа освещения вещевого ящика |
| Контроллер отопителя | |
| Предохранитель прикуривателя Ваз 2110 | |
| F19 (10 A) | Блокировка замков дверей |
| Реле контроля исправности ламп стоп-сигнала и габаритного света | |
| Указатели поворота с контрольными лампами | |
| Лампы света заднего хода | |
| Обмотка возбуждения генератора | |
| Блок индикации бортовой системы контроля | |
| Комбинация приборов Ваз 2110 | |
| Часы (или маршрутный компьютер) | |
| F20 (7,5 A) | Лампы задних противотуманных огней |
Как снять монтажный блок с Ваз 2110
Для снятия или установки блока предохранителей и реле Ваз 2110 необходимо отсоединить провод минус от аккумулятора.
Нажав на выключатель защелки крышки монтажного блока, опускаем крышку с монтажным блоком вниз и крестообразной отверткой отворачиваем саморез крепления защелки затем снимаем защелку
Вынимаем блок реле Ваз 2110 из крышки и переворачиваем его
Отсоединяем колодки с проводами от монтажного блока и вынимаем монтажный блок предохранителей Ваз 2110. Заменить предохранители и реле Ваз 2110 можно, не снимая монтажный блок. Для наглядности эту операцию показываем на демонтированном блоке.
Для замены предохранителей вынимаем щипцы и снимаем ими предохранитель или реле. Устанавливаем монтажный блок предохранителей Ваз 2110 в обратной последовательности снятию.
Новый комментарий
Видеоремонт
© 2014-2015 Все права защищены. Незаконное копирование запрещено.
Предохранители и реле ВАЗ 2110, схема предохранителей и реле, где они находятся. Где находятся предохранители на ваз 2110. Схема и расположение реле и предохранителей на ваз 2110.
Если ваш автомобиль не заводится, перестали включаться поворотники, не работают щетки стеклоочистителя, например, отказывается работать отопитель, то первое, что нужно сделать, это обратить внимание на состояние предохранителей, то есть, чтобы увидеть, если они выгружены. Автомобиль может не завестись, потому что сгорели предохранители стартера или бензонасоса, у моторчика отопителя тоже свой предохранитель. Зачастую от высокой нагрузки страдает предохранитель прикуривателя, менять который на ВАЗ 2110 приходится довольно часто. Об этом далее в статье.
Реле и предохранители ВАЗ 2110, где они
На ВАЗ-2110 реле и блок предохранителей находятся в салоне автомобиля чуть выше и левой педали.
Предохранители и реле ВАЗ 2110, схема расположения с расшифровкой
Расположение предохранителей и реле в узле крепления автомобиля ВАЗ 2110:
- Реле контроля исправности лампочек — К1.
- Реле передних дворников-К2.
- Реле-прерыватель аварийной сигнализации и указателей поворота — К3.
- Реле запуска запуска запуска — K4.
- Реле включения фар дальнего света — К5.
- Дополнительное реле — К6.
- Реле запуска обогрева заднего стекла — К7.
- Реле противотуманных фар — К8.
- Плавкие предохранители — F1-F20 — по сути все цепи автомобиля защищены предохранителями, которые рассчитаны на разные номинальные токи. Исключением являются следующие цепи — зажигание и запуск двигателя, цепь генератора, кроме обмотки возбуждения, цепь заряда аккумулятора.
Как найти сгоревший предохранитель
Чтобы найти сгоревший предохранитель, необходимо воспользоваться приведенной ниже схемой. Перед этим следует выявить причину сгоревшего предохранителя и устранить ее, после чего можно установить новый предохранитель.
Таблицы цепей предохранителей ВАЗ 2110
- Лампы освещения номера освещения. Лампочки приборов. Контрольная лампа габаритного света. Лампочка освещения багажника. Лампочки габаритного света с левой стороны — F1 (5 ампер).
- Ближний свет левой фары — F2 (7,5 ампер).
- Фара дальнего света левая — F3 (10 ампер).
- Правая противотуманная фара — F4 (10 ампер).
- Электродвигатели окон дверей — F5 (30 ампер).
- Лампа переносная, прикуриватель — F6 (15 ампер).
- Электродвигатель вентилятора охлаждения электродвигателя. Звуковой сигнал. — F7 (20 ампер).
- Контакты (реле) включения обогрева заднего стекла — F8 (20 ампер).
- Обмотка (реле) запуска обогрева заднего стекла. Клапан рециркуляции. Омыватели фар и омыватели ветрового стекла (предохранитель дворников) — F9(20 ампер).
- Резерв — F10 (20 ампер).
- Лампы габаритного света с правой стороны — F11 (5 ампер).
- Ближний свет правой фары — F12 (7,5 ампер).
- Дальний свет правой фары. Фара управления запуском Far Light — F13 (10 ампер).
- Левая противотуманная фара — F14 (10 ампер).
- Блокировка замка багажника. Электрообогрев сидений — F15 (20 ампер).
- Реле-позор указателей тревоги и поворота (режим тревоги). Контрольная лампочка сигнализации — F16 (10 ампер).
- Лампа освещения салона. Индивидуальная лампочка. Лампочка подсветки замка зажигания. Стоп лампочки. Часы (или маршрутный компьютер) — F17 (7,5 ампер).
- Лампа накаливания. Предохранитель прикуривателя. Контроллер (предохранитель) отопителя — F18 (25 ампер).
- Реле контроля исправности ламп габаритного света и стоп сигнала. Запирать замки замки. Лампа заднего хода. Поворот с контрольными огнями. Обмотка возбуждения генератора. Комбинация устройств. Блок индикации системы управления. Часы (или маршрутный компьютер) — F19(10 ампер).
- Лампы задних противотуманных фонарей — F20 (7,5 ампер).
Контрольная лампа габаритного света. Лампочка освещения багажника. Лампочки габаритного света с левой стороны — F1 (5 ампер).Дополнительный блок реле и предохранителей системы впрыска топлива, где расположены
Дополнительные реле и предохранители установлены с правой стороны приборной панели, за боковой крышкой консоли, которая крепится с помощью двух винтов.
Цепи дополнительных предохранителей и реле с условной нумерацией
Дополнительные предохранители (все 15 А):
- Контроллер, модуль зажигания.
- Датчик расхода воздуха, датчик кислорода (подогрев), датчик скорости автомобиля, клапан продувки адсорбера.
- Форсунки, топливный насос, реле топливного насоса. Дополнительные реле:
- Реле электровентилятора.
- Реле АЗС электрическое.
- Реле зажигания (главное реле).
В нише панели приборов за монтажным узлом установлен предохранитель противотуманных фар.
Условная нумерация штекеров в контактных площадках
Цепь блока подключения
Внутренняя цифра в обозначении наконечника провода — условный номер вилки, а внешняя цифра — номер колодки.
Советы проф.
Что касается замены предохранителя, то тут все предельно просто. Сначала нужно найти черный ящик с монтажным блоком и нажать на защелку, чтобы открыть крышку. Внимательно осмотрите монтажный блок — посередине должен быть специальный пинцет для извлечения предохранителей. Далее находим нужный нам предохранитель, например предохранитель прикуривателя, то есть «F18». Затем с помощью пинцета извлеките сгоревший элемент и установите новый.
Сопутствующие материалы
- Печка 2110, плохо греет печка 2110, система отопления ваз 2110, ремонт системы отопления ваз 2110 своими руками
- печка ваз 2114 дует холодным воздухом, печка 2114, плохо греет печка ваз 2114, устройство и ремонт отопления ваз 2114 своими руками, снятие печки ваз 2114
- Как подчинить машину. Как поставить домкрат. Виды домкратов для автомобилей.
- Блок предохранителей ВАЗ 2109, Блок предохранителей ВАЗ 2109 Карбюратор, Блок предохранителей ВАЗ 2109 Форсунка, Старый Блок предохранителей ВАЗ 2109, Блок предохранителей ВАЗ 2109, Блок предохранителей ВАЗ 2109
- Катализатор выхлопных газов автомобиля, неисправный катализатор, плюсы и минусы катализатора, как поменять катализатор на самолете
- Печка дует холодным воздухом ваз 2114, плохо дует печка ваз 2114, почему плохо дует печка ваз 2114
- Как узнать владельца автомобиля по номеру его машины, проверить машину по номеру машины ГИБДД, проверить машину по госномеру машины бесплатно
- Как выбрать б/у шины, Полезные советы
- Зимняя автомобильная дорога, давление в шинах легкового автомобиля зимой, хороший аккумулятор для автомобиля зимой, прогревать ли машину зимой
- Зимой машина плохо заводится. Как сделать машину зимой, нужно ли прогревать машину зимой, полезные советы
- Машины экономного расхода топлива, самый экономичный расход автомобиля
- Марки шин для легковых автомобилей, маркировка автомобильных шин, остаточный протектор легковых шин, как подобрать шину по марке автомобиля, рисунок протектора автомобильной шины
- Рабочая эксплуатация коробки передач, работа сцепления механической коробки передач, вождение с механической коробкой передач, полезные советы
- Задняя балка пежо 206 седан, устройство задней балки пежо 206. Задняя балка пежо 206 Неисправность, ремонт задней балки пежо 206
- Дизельное топливо зимой, присадка к дизтопливу зимой, как выбрать лучшую дизтопливо
- Дизель зимой не заводится. Как завести дизель зимой, подогрев дизеля зимой.
- Японские шины бриджстоун, зимние шипованные шины бриджстоун, марка шин бриджстоун
- Расшифровка маркировки шин для легковых автомобилей, маркировка дисков, как правильно подобрать шины на диски
- Дизель зимой, запуск дизеля зимой, какое масло заливать в дизель зимой, полезные советы
- Светодиодная подсветка автомобиля, подсветка днища автомобиля, подсветка ног в автомобиле, подсветка в двери автомобиля, подсветка автомобиля в порядке
- Восстановленные шины, шина автобуса, восстановленный протектор шины, можно ли их использовать
- Выбираем зимнюю резину, какая зимняя резина, какое давление в зимней резине нужно маркировать на зимней резине, как правильно выбрать зимнюю резину, лучшая зимняя резина 2019
- Рейка рулевая рейка, стук рулевой рейки, причины стука и ремонт рулевой рейки своими руками
- Бескамерные автомобильные шины, комплект для ремонта бескамерных шин, ремонт бескамерной шины своими руками
- Русские шины, Русские шины Зимние, Всесезонные российские шины, Воронежские шины АМТЕЛ, Шины «Матадор Омск Шина», Кама-шины автобус мирового уровня
- Как открыть машину без ключа. Потерял ключ от машины что делать, ключ от машины в машине
- Бесшумные шины, тихая зимняя резина, тихий шипованный автобус, какие шины выбрать, обзор шин
- Шины и безопасность, безопасность автобуса, почему необходимо постоянно следить за шинами автомобиля
- Правила безопасного вождения автомобиля в дождь и слякоть, безопасное вождение автомобиля для начинающих
- Преобразователь ржавчины какой лучше для автомобилей, преобразователи ржавчины выбрать как использовать преобразователь ржавчины, профессионалы
- Полировка кузова автомобиля своими руками, как выбрать полировальную пасту, полезные советы
- Долговечность двигателя, ресурс двигателя, как продлить срок службы двигателя
- Стук в машине. Стук при движении автомобиля. Что может стучать в машине. Как определить причину стука.
- Автомобиль с АБС, что такое автомобиль с АБС, неисправность системы АБС, диагностика АБС
- Обгон автомобиля когда можно начинать обгон автомобиля, правила ПДД
- Топливный насос ваз 2110, схема азс ваз 2110, устройство бензонасоса ваз 2110, ремонт азс ваз 2110,
- Автомобильные антенны для радио, автомобильное антенное устройство, автомобильная антенна своими руками
- Передняя подвеска Калина, устройство передней подвески Калины, стук в передней подвеске Калины, ремонт передней подвески Калины
- Масло амортизатора, лучшие масляные амортизаторы, прокачка масляных амортизаторов, как правильно прокачать масляный амортизатор
- Неисправности сцепления, задевает сцепление, причины неисправности сцепления, как устранить
Потерял ключ от машины что делать, ключ от машины в машинерасположение и функция.
Запчасти на ВАЗ-2110Автомобиль оборудован световыми приборами, которые необходимы для безопасного движения по бездорожью и вождения в темное время суток. Поворотники являются одним из важнейших световых сигналов. Используется для индикации при перестроении, а также включения будильника. Довольно часто реле выводит ВАЗ-2110 из строя. Происходит это по разным причинам, о которых мы и поговорим в этой статье.
О предохранителях и реле
Машина оборудована блоком предохранителей, в котором они установлены в большом количестве. Каждый из них отвечает за ту или иную функцию. Если предохранитель перегорает, указатель поворота может не работать. Это, конечно, касается всех электронных систем, но нас интересуют именно эти.
Предохранитель используется для защиты от перегрузок. Если в цепи есть проблемы, скажем слишком высокое напряжение, то предохранитель перегорает. Следовательно, цепь на нем омывается, а напряжение не идет. Получается, что тот же поворотник не будет функционировать без предохранителя, что вполне логично.
Где находится реле поворотников на ВАЗ-2110
Если машина не работает, первым делом нужно проверить блок предохранителей, ведь именно в нем часто кроется причина. Мог банально перегореть предохранитель или реле вышло из строя, что бывает реже, но бывает. Найти на «десятке» этот узел довольно просто, он расположен рядом с рычагом открывания капота. Реле-прерыватель находится в гнезде К-3. Он отвечает за работу поворотников и сигнализации. Сгоревший предохранитель крайне легко определить местонахождение, обычно он определяется визуально и меняется на новый. Ничего сложного нет. Если проблема с реле, то ремонтировать его в большинстве случаев нет смысла. Гораздо проще купить новый и быть уверенным, что он не откажет в ближайшее время.
Неисправности и их устранение
Есть несколько способов понять, что реле идет не так. Во-первых, обратите внимание на частоту щелчков реле. В случае перегорания одной из ламп реле будет мигать в два раза быстрее. Когда сигнала нет совсем, стоит проверить проводку, может дело в ней.
Виновником может быть и предохранитель. Неисправность следует начинать с состояния электрической цепи. Это связано с тем, что окисление контакта или короткое замыкание приводит к отсутствию сигнала или повышенному напряжению. Лишь бы не сгорели предохранители и реле, значит проблема чаще всего в проводке. Если там все в порядке, то меняем предохранитель и, если нужно, реле. Сделать это можно, сняв его с кронштейнов в монтажном блоке. Потом ставим новую деталь, и все должно заработать.
Вкратце о статусе постинга
Обычно автомобиль эксплуатируется длительное время без обслуживания в плане электрики. Перегоревшие лампочки и предохранители меняются, а провода остаются без присмотра. Однако это неправильно. Необходимо периодически зачищать окислившиеся контакты и менять оборванные провода или, в крайнем случае, припаивать их. Это обеспечит надежный сигнал и долгую работу электронных устройств автомобиля.
Если деталь уже вышла из строя, для начала нужно определить какое реле поворотов на ВАЗ-2110 установлено.
Проще всего взять старый и пойти с ним в магазин. Хотя обычно достаточно попросить реле на «десятку», и продавец выдаст вам нужную деталь. Но лучше перестраховаться.
Купить качественные запчасти на ВАЗ-2110
Зачастую приобретение откровенного «китайца» приводит к поломкам. Это не относится к предохранителям и реле, как к деталям шасси и систем двигателя. Именно поэтому настоятельно рекомендуется приобретать в специализированных магазинах для классики. Вы можете сделать заказ через интернет, что позволяет выбрать производителя и время доставки.
Конечно, это больше касается иномарок, запчасти на которые не в каждом магазине найдешь. Но бывает, и на «десятке» сложно найти какую-то деталь. Такие запчасти на ВАЗ-2110, как реле и предохранители, стоят копейки, и на этом не нужно экономить. Всегда имейте запасные предохранители.
Если дело не в реле
Бывает и так, что обычная замена предохранителей не помогает. Проводку проверили, реле заменили, но все равно ничего не работает.
В этом случае имеет смысл обратить внимание на состояние подрулевого переключателя. Есть несколько «больных» мест, где слабо держится припой контактов. Из-за этого поворотники могут перестать работать. В этом случае нужно снять подрулевой переключатель, найти неисправные контакты и припаять их. Здесь нет ничего сложного, важно только умение обращаться с паяльником. Если при включении щелкает переключатель поворота ВАЗ-2110, значит, система исправна. Сам переключатель-пустышка обойдется вам намного дороже, поэтому будьте осторожны при его демонтаже и установке, старайтесь не повредить соединения и контакты.
Несколько важных деталей
Самая неприятная ситуация, когда выходит из строя весь блок предохранителей. В этом случае можно попробовать его реанимировать. Для этого его необходимо снять и разобрать. Проверьте целостность всех контактов и карт. При необходимости пропаяйте поврежденные места. Но когда такой возможности нет, проще купить. Главное не ошибиться с выбором модели, так как монтажные блоки бывают нескольких видов в зависимости от года выпуска автомобиля.
Блок старого образца не заменится на новый, и наоборот тоже не получится. В этом случае также желательно принести все аксессуары в магазин, чтобы не быть дураками.
Как видите, определить, где находится реле поворотов на ВАЗ-2110, довольно просто. Для этого нужно всего лишь внимательно посмотреть на схему, представленную в этой статье. Он четко показывает свое местоположение.
Логическое завершение
Если не ищете простых путей, можно попробовать разобрать само реле и проверить, что с ним не так. Может подвижная пластина закисла или контакт отошел. Так как элемент небольшой, надо быть очень аккуратным и ничего не погнуть. С помощью небольшого паяльника, а также мелкозернистой наждачной бумаги можно привести реле в чувство и заодно получить драгоценный опыт в ремонте.
Замена реле поворотов ВАЗ-2110 достаточно просто и быстро. В этом нет абсолютно ничего сложного, поэтому есть смысл выполнить такую работу самостоятельно. Для этого не нужно знать электротехнику.
Само реле может «глючить», если его время подходит. При появлении первых признаков неисправности, таких как периодический выход из строя реле, изменение частоты щелчков и т. д., лучше заранее запасти запасную часть. Так что при необходимости можно сразу заменить реле поворотки ВАЗ-2110.
Блок предохранителей ВАЗ 2110 — устройство и функции||год|IMAGESNAMES блок-предохранителей-ВАЗ-2110 —
Вероятно, является владельцем продукции ВАЗ внутри страны и не испытывает проблем с памятью или нефункционально. De regulă, proprietarii vechiului «Жигули» suferă. Cu toate acestea, în ciuda progresului și dezvoltării mari în lumea tehnologică, această nenorocire nu a încetat să urmărească gama de modele Volga până acum. ВАЗ 2110 ню лицо кроме. Și dacă ați încetat să mai lucrați semnalele de semnalizare, nu vă grăbiți să schimbați becul — poate că este tot în blocul de siguranțe. Acestea din urmă asigură funcționarea tuturor aparatelor electrice din Circuitul vehiculului. Prin urmare, când scurtcircuit în primul Rând, block de siguranțe VAZ 2110 face o lovitură la sine.
Articol де astăzi ва фи посвященный acestui dispozitiv.
Circuitul de siguranțe VAZ 2110
Fiecare Bloc de montare являются аспектом al tuturor părților din interior. Pe aceasta, или săgeată Sau или bară neagră indică siguranța Care Execută или anumită funcție și locul unde se află. Схема представляет собой руководство по эксплуатации машин. Блок предохранителей ВАЗ 2110, защита от короткого замыкания, элемент защиты от короткого замыкания:
- Лампа освещения и схема защиты и устройство.
- Контрольная лампа для люминесцентных ламп.
- Far de stânga, dreapta (aproape / fază lungă). Aici pentru fiecare element vine siguranța proprie (в суме де 4).
- О переносной лампе.
- Becuri lămpi de ceață față și spate.
- Geamurile электрические и вентиляторные системы и моторы.
- О переносной лампе.
- Порницы încălzirea ferestrelor.
- Siguranță pentru protecția Circuitului.
- Releul indicatoarelor de direcție și «de urgență».
- Остановка лампы.
- Blocarea încuietorilor și a Infășurării Generului.
- Computerul de bord și iluminarea din spate a tabloului.
- Контролер Инкалзире.
- O lampă de iluminare a unei cutii de articole.
Aceasta и передняя часть ceea ce protejează blocul de siguranțe VAZ 2110 в единственном случае короткого замыкания в электрической цепи. Prin urmare, fiecare defecțiune a farurilor, lumini de parcare și alte elemente pot fi cauzate de eșecul acestei părți.
Где находится блок питания ВАЗ 2110?
La toate mașinile din «a zecea familie», acest element este la stânga coloana de direcție, îin partea de jos (se vedea fotografia # 3). Din punct de vedere vizual nu poate fi văzut, deoarece întreaga zona dispozitivului este acoperită cu un capac din пластик. Sub el este ascuns blocul de asamblare, pe care automobiliștii il numesc adesea или «cutie neagră» datorită designului și culorii продажи характеристики.
Care este curentul номинальный уход este capabil să treacă un block de siguranțe în mașina VAZ 2110?
Приблизительно 30 ампер. Cu toate acestea, această valoare poate fi diferită. De obicei, siguranțele respectă standardele IEC EN 60127 și GOST P. Aceste părți sunt capabile să reziste la un current suficient de mare (până la 30 A), care apare în Circuitul electronic la inchidere. Siguranțele, соответствует стандарту acestui, acestea pot menține această tensiune pentru o perioadă lungă de timp fără se topi. Cu toate acestea, dacă este un current mai mare de 30 A, unitatea nu poate rezista și toate părțile din el vor arde. Astfel де стрес ню горшок sta, pentru că Temperature din Interiorul mecanismului poate ajunge la câteva sute де градус Цельсия.
Distribuiți pe rețelele sociale:
Inrudit
- O siguranță este ce? Принцип Funcționării Siguranțelor
- Tipuri de Siguranțe: Scop, Descriere, Marcare
- Pe Masina Vaz 2110 Nu Functioneaza incalzirea Geamurilor Din Spate: Motivele
- cum se înlocuiește-blocte depate: мотивеле
- cum înlocuiește depate: wigule’te-blocuește de spate: motivele
- cum înlocuiește de spate: wigulehre-blocuește de spate: мотивель
- .
- Тотал для ДМРВ ВАЗ-2110 (датчик дебетовой карты)
- Нужен счет ВАЗ-2110 — ce să faceți?
- Сигуранцэ ВАЗ-2114. Блок питания ВАЗ-2114: схема
- Секретный блок «Приора». Unde sunt siguranțele pe `Prior`? Siguranțe,…
- Датчик уровня топлива ВАЗ 2110: определение, характеристика, демонстрация и монтаж
- Уход за помпой бензина ВАЗ-2110. Cum se usează cu alarme
- Ventilatorul de răcire VAZ-2110 nu funcționează. Схема подключения к системе вентиляции
- ВАЗ-2115, устройство: устройство, схема и характеристики
- Центральный блок ВАЗ-2110: система управления, схема и ремонт
- Реле кузова ВАЗ-2110: местонахождение и функции.
- Электростеклоподъёмник ВАЗ-2110: тип, схема подключения и ремонта
- : VAZ-21017. Схема подключения ВАЗ 2106
- ВАЗ-2110 форсунка 8: схема соединения с описанием
- Схема подключения УАЗ-`Hunter`: описание, схема
- Cum să reglati farurile 1 0 VAZ-21? Регулятор фарурилор ВАЗ-2110
- Важный блок предохранителей
Блоки предохранителей — Littelfuse
- Перекрестная ссылка конкурента
Нужна деталь Littelfuse, эквивалентная детали конкурента? Введите номер детали конкурента здесь.
- Образец заказа
Найдите номер детали, по которой вы хотите получить образцы. Или посетите страницу центра образцов.
- Проверить запас дистрибьютора
Проверьте уровень складских запасов дистрибьютора, введя полные или частичные номера деталей
- Главная
- > Продукты
- > Блоки предохранителей, держатели предохранителей и принадлежности для предохранителей
- > Блоки предохранителей
- Печать
|
| |
| ||
|
): 15, 20, 30
