Блок предохранителей форд фокус 2 как снять – Форд Фокус 2 рестайлинг блок предохранителей: рассматриваем во всех подробностях
Как разобрать блок предохранителей форд фокус 2 АвтоДок24
Как разобрать блок предохранителей форд фокус 2
Монтажные блоки — снятие, установка и ремонт монтажных блоков на автомобиле Форд Фокус 2
Монтажный блок, расположенный в подкапотном пространстве, не имеет общих колодок жгутов проводов: каждый провод вставлен в отдельное гнездо в основании блока. Из-за большого количества проводов, подсоединяемых к этому блоку, и в связи с необходимостью использования в работе специальной карты расположения проводов работу по снятию и установке монтажного блока, расположенного в подкапотном пространстве, проводите на специализированной станции технического обслуживания.
Расположение плавких предохранителей и реле и их замена
Большинство цепей питания электрооборудования автомобиля Форд Фокус 2 защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля под панелью приборов с правой стороны и в подкапотном пространстве рядом с аккумуляторной батареей.
Большинство предохранителей установлено в монтажном блоке предохранителей и реле в салоне (рис. 10.1), расположенном под панелью приборов с правой стороны. Назначение предохранителей и реле (их номера указаны на блоке и на рисунке) указано в табл. 10.1.

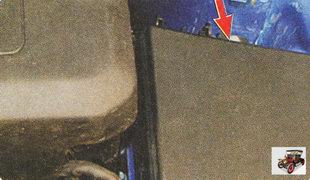

1. Для получения доступа к предохранителям и реле монтажного блока, расположенного в салоне, выверните два винта крепления под панелью приборов справа.
7. Для доступа к предохранителям и реле монтажного блока, расположенного в подкапотном пространстве, потяните за рычажок на задней части блока и поднимите крышку.
ПРИМЕЧАНИЕ

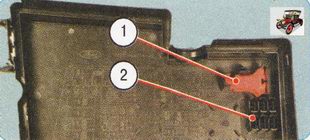

На внутренней стороне крышки монтажного блока реле и предохранителей, расположенного в подкапотном пространстве, нанесена схема расположения реле и предохранителей. Там же закреплен пинцет 1 для извлечения предохранителей из монтажных блоков, рядом с ним предусмотрены гнезда 2 для крепления запасных предохранителей.
8. При необходимости замены извлеките предохранитель (реле), покачивая его из стороны в сторону.
9. Установите детали в порядке, обратном снятию.
Снятие, установка и ремонт монтажных блоков

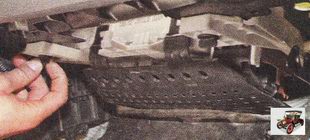

Снятие монтажного блока, расположенного в салоне автомобиля Форд Фокус 2, описано выше (см. «Расположение плавких предохранителей и реле и их замена»). Монтажный блок, расположенный в подкапотном пространстве автомобиля Форд Фокус 2, не имеет общих разъемов жгутов проводов: каждый провод вставлен в отдельное гнездо в основании монтажного блока. Из-за большого количества проводов, подсоединяемых к этому монтажному блоку, и в связи с необходимостью использования в работе специальной карты расположения проводов работу по снятию и установке монтажного блока, расположенного в подкапотном пространстве, проводите на специализированной станции технического обслуживания (СТО).

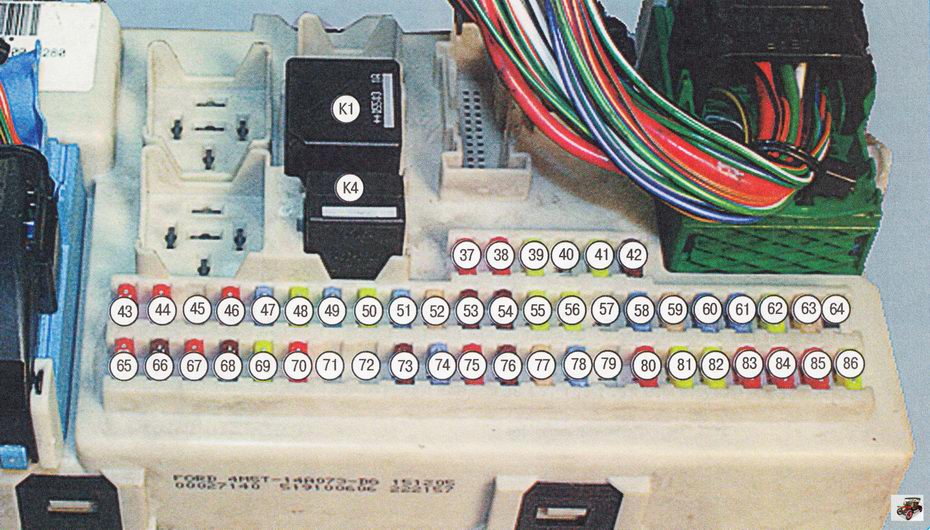

Номера предохранителей и реле в монтажном блоке, расположенном в салоне автомобиля Форд Фокус 2
Рис. 10.2. Номера предохранителей, плавких вставок и реле в монтажном блоке, расположенном в подкапотном пространстве автомобиля Форд Фокус 2
Таблица 10.1
Назначение предохранителей и реле, установленных в монтажном блоке в салоне автомобиля Форд Фокус 2
Таблица 10.2
Назначение предохранителей и реле, установленных в монтажном блоке под капотом автомобиля Форд Фокус 2
Ремонт Форд в г.Домодедово
Ремонт Форд в г.ДомодедовоИЗ ЧЕГО ФОРДЫ
Focus II: Замена блока предохранителей
Нередко в момент аварии при ударе в левое переднее крыло автомобиля Ford Focus II страдает расположенный под капотом блок реле и предохранителей
а также проводка под ним.
отрезанный от проводки блок предохранителей.
И вам останется только разобрать его и перепиновать пострадавший «родной» блок. Для этого, помимо острого зрения и не дрожащих рук, вам понадобится 2 дня рабочего времени, которые вы проведёте, согнувшись над капотом. Поэтому будьте готовы к тому, что будет болеть спина. Если проводка под родным блоком предохранителей серьёзно пострадала, то учтите, что фордовские схемотехники почему-то любят красить разные провода в один цвет. Вы можете увидеть, например, что в блок предохранителей заходят семь чёрных проводов одинакового сечения, но разного назначения, которые ни в коем случае нельзя спутать. Таким образом, всё это дело требует огромного внимания. Во-первых, покупая «новый» блок, сразу же осмотрите его, т.к. в зависимости от штатной комплектации автомобиля он может отличаться от вашего количеством установленных предохранителей и реле, в результате чего машина после всех ваших манипуляций с блоками может просто не завестись, а вы потом будете ломать голову, гадая, что же случилось. Во-вторых, занимаясь собственно перепиновкой (т.е. последовательным переносом проводов с одного блока на другой), можно запросто перепутать гнёзда и вставить какой-нибудь провод не туда, что вполне может привести к пожару, а современный автомобиль, как известно, выгорает очень быстро.
В целом же переборка блока предохранителей напоминает знакомый всем с детства конструктор «Лего». Всё держится на разного рода защёлках, например таких:
Для начала снимем с родного блока все реле и предохранители,
а затем и пластмассовые крепления под ними, вытащим из гнёзд все провода. На блоке останется только толстый провод «+» АКБ, который придётся откручивать гаечным ключом.
Откручиваем этот провод, и у нас остаётся только «голая» основа
и кучка проводов.
Перепиновку начнём с перенеса на новый блок со старого всех перемычек.
и будем продолжать перепиновку до победного конца
Предохранители и реле Ford Focus 2
Рассмотрены автомобили Форд Фокус 2 дорестайлинг и Форд Фокус 2 рестайлинг 2004, 2005, 2006, 2007, 2008, 2009, 2010 года выпуска. Хэтчбек, седан, универсал.
Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках которые находятся в салоне под приборной панелью с правой стороны и в подкапотном пространстве рядом с аккумулятором. Замена предохранителей осуществляется специальным пинцетом, который находится на внутренней стороне крышки блока предохранителей моторного отсека, большие предохранители заменяем рукой. Рукой также меняются реле. Не заменяйте предохранители рассчитаные на другую силу тока.

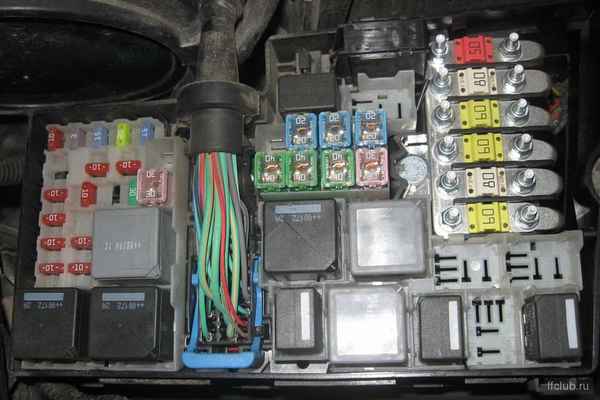

Где находится блок предохранителей и реле Ford Focus 2.
Один блок: под крышкой капота. (циферка 8)
для доступа к предохранителям и реле потяните за рычажок в задней части блока и снимите крышку.
На внутренней стороне крышки блока расположен пинцет для извлечения предохранителей и нанесена схема расположения предохранителей и реле.

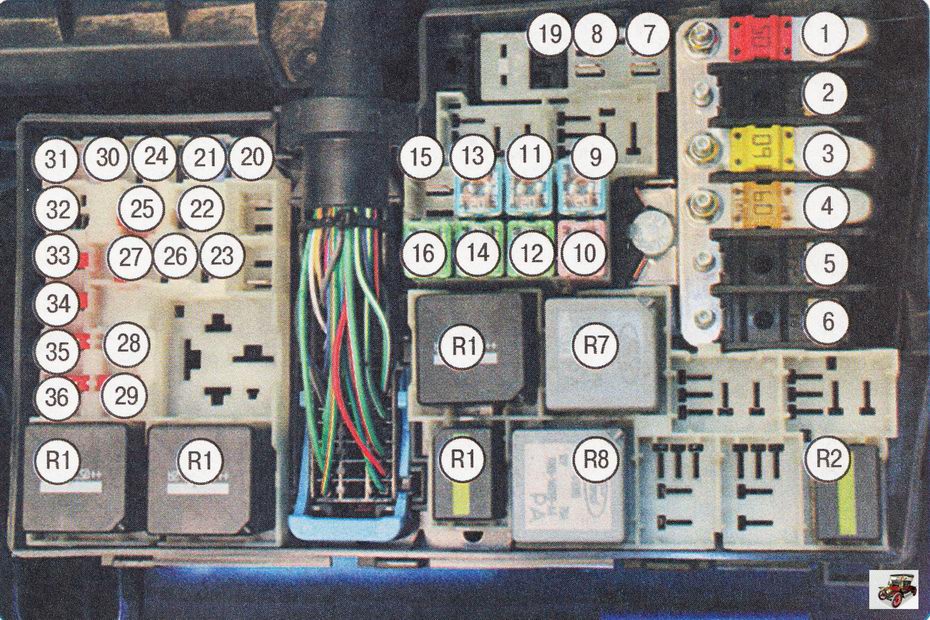

Схема расположения предохранителей и реле в монтажном блоке моторного отсека Форд Фокус 2.
для увеличения изображения нажмите на нем.
Расшифровка реле и предохранителей Ford Focus 2 под капотом
Блоки предохранителей, предохранители
MiniFAQ темы
Предохранители и реле на Форд Фокус 2 разнесены по двум блокам:
1) под капотом — сильноточные предохранители и реле, а также относящиеся к компонентам, находящимся под капотом, на схемах обозначен FRONT JUNCTION BOX (FJB)
2) в салоне под перчаточным ящиком над ногами пассажира — слаботочные и защищающие цепи управления, на схемах обозначен PASSENGER JUNCTION BOX, PJB, также применяют термин GEM
в салоне и частично под капотом используются ножевые предохранители формата mini
рестайл дизель+ППП+КК+Зимний пакет (включая обогрев лобового):

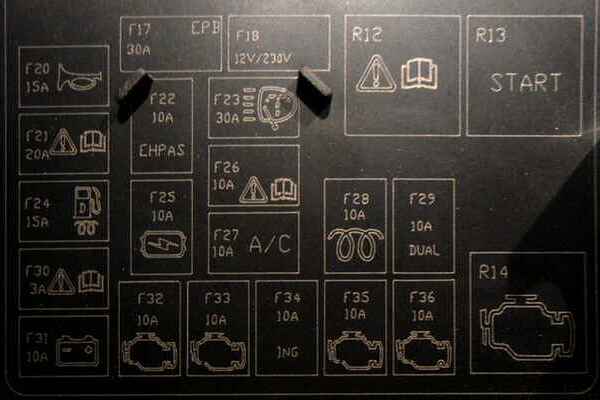

Схемы размещения и назначения предохранителей и реле на крышке:
предохранители на средние и большие токи
предохранители на малые токи
Номер предохранителя Сила тока, А Защищаемые цепи
1 40 Электровентилятор охлаждения двигателя
2 80 Рулевое управление с усилителем
3 60 Внутренний блок предохранителей 1
4 60 Внутренний блок предохранителей 2
5 80 Вспомогательный отопитель
6 60 Свечи подогрева (только для автомобилей с дизельнымидвигателями)
7 30 Антиблокировочная система, насос системы динамической стабилизации
8 20 Антиблокировочная система, клапаны системы динамической стабилизации
9 20 Модуль управления силовым агрегатом (PCM)
10 30 Вентилятор системы климат-контроля
11 20 Выключатель зажигания (стартера и приборов)
12 40 Реле 15l зажигания
13 20 Электрическая обмотка стартера
15 30 Реле вентилятора охлаждения (Sigma — только варианты без A/C)
16 40 Обогрев ветрового стекла, левая сторона
17 30 Складывающаяся крыша
18 30 Инвертирующий усилитель мощности
19 10 Модуль ABS
20 15 Звуковой сигнал
21 20 Вспомогательный отопитель
22 10 Модуль усилителя рулевого управления
23 30 Омыватели фар
24 15 Вспомогательный отопитель (только для автомобилей с дизельными двигателями)
25 10 Реле зажигания
26 15 Автоматическая коробка передач
26 10 Непрерывное питание PCM (только Focus ST и Focus RS)
27 10 Муфта компрессора системы кондиционирования
28 10 Управление свечой накаливания (только для автомобилей с дизельными двигателями)
29 10 Система раздельного климат-контроля
30 3 PCM, автоматическая коробка передач
31 10 Интеллектуальная зарядка аккумуляторной батареи
32 10 Автоматическая коробка передач
32 10 Электропитание топливных форсунок (только Focus ST и Focus RS)
33 10 Подогреваемые кислородные датчики (только для автомобилей с бензиновыми двигателями)
33 10 Перепускной клапан промежуточного охлаждения воздуха (только для автомобилей с дизельными двигателями)
33 20 Подогреваемый кислородный датчик (только Focus ST и Focus RS)
34 10 Форсунки, катушки зажигания
35 10 PCM, клапаны, электромагнитные клапаны
36 10 PCM
Согласно исследованиям Мишуха
Блоки предохранителей, предохранители (сообщение #14349458)
24й предохранитель — это подогреватель топливного фильтра дизельного двигателя.
Форд Фокус 2 рестайлинг блок предохранителей: рассматриваем во всех подробностях
На любом автомобиле периодически случаются различные поломки и проблемы с электрооборудованием, и для того, чтобы их устранить в первую очередь необходимо проверить возможные обрывы и повреждения в электроцепи. Предохранители Форд Фокус 2, как и в любом автомобиле, нужно проверить в первую очередь, разработчики позаботились и предусмотрительно разместили их в легкодоступных местах, а их замена — достаточно простое дело.
Важно! При замене электропредохранителя на Ford Focus 2 нужно учитывать не только его цвет, но и номинал.
Предохранители и реле Ford Focus 2, электрические схемы
Данная модель автомобиля очень распространённая, второе поколение «Фокусов» выпускалось в период с 2004 года по 2011 год. Несмотря на надёжность марки, у любых авто рано или поздно появляются проблемы, связанные с электрикой, приборами и оборудованием. Если вы приобрели машину в подержанном виде, неизвестно что с ней делал прошлый хозяин, поэтому перед эксплуатацией стоит проверить все предохранители и реле Ford Focus 2. Поэтому в ходе эксплуатации могут проявиться дефекты, пропадание контактов и другие неприятные сюрпризы.
У новых Форд Фокус 2 также могут наблюдаться некоторые проблемы с электрикой, а с течением времени даёт о себе знать некачественная пайка, окисление контактов и т.д. Чтобы справиться со всеми возможными неполадками, нужно быть во всеоружии.
Расположение предохранителей в салоне Ford Focus 2 рестайлинг
Предохранители находятся со стороны бардачка
Чтобы снять крышку — просто потяните ее вниз
Выкручиваем фиксаторы блока
Движением вниз вытаскиваем блок предохранителей
Схема предохранителей в салоне Ford Focus 2 рестайлинг
Таблица значений предохранителей в салоне Ford Focus 2 рестайлинг
Процесс снятия и замены
Замена предохранителя — простой процесс, и инструменты здесь практически не нужны.
Что понадобиться
- пинцет;
- плоская отвертка;
- новый предохранитель.
В подкапотном пространстве
Расположение под капотом
Для того чтобы получить доступ к предохранителям, расположенным в подкапотном пространстве Ford Focus 2, нужно открыть крышку капота. Блок расположен в удобном месте — справа от двигателя, и представляет собой небольшой пластиковый ящичек черного цвета.
Электропредохранители в блоке
Открыть его можно обычный плоской отверткой, достаточно всего лишь подковырнуть крышку.

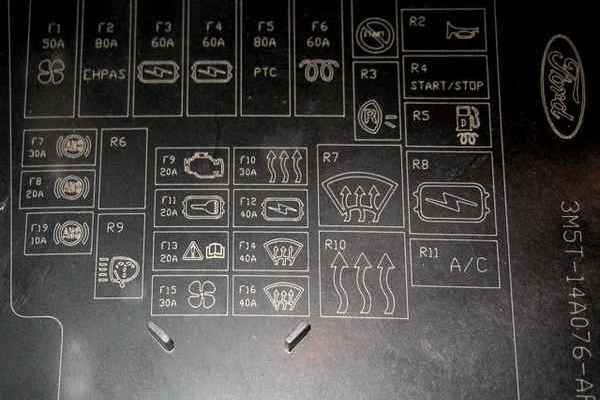

Схема расположения на крышке
Также обратите внимание на то, что на обратной стороне крышки есть схема расположения предохранителей и пинцет, с помощью которого и производится замена. Он вам понадобится, когда придется менять предохранители в блоке под перчаточным отделением.
Под бардачком
Расположение в салоне
Второй блок под бардачком на Ford Focus 2 также находится в удобном месте, и чтобы получить к нему доступ, нужно потянув книзу снять защитную полку.
Откручиваем фиксаторы Блок под бардачком
Повернув замочки, получаем доступ к блоку. В этом блоке пинцет не предусмотрен, и для замены предохранителей понадобится тот, что находится в подкапотном пространстве.
При замене предохранителя Ford Focus 2 первым делом выясните его номинал, потому что, если он будет превышен, произойдет его перегорание и цепь будет разомкнута.
Если вы решились на рестайлинг своего авто, затрагивающий электрическую цепь, то предусмотрены свободные разъемы.
Блок в моторном отсеке
Большинство реле и часть предохранителей находятся также в монтажном блоке под капотом автомобиля.
Предохранители под капотом
F1, 40А — вентилятор охлаждения радиатора.
Если не включается вентилятор охлаждения, возможно охлаждающая жидкость просто не нагревается до нужной температуры. Проверьте её уровень в расширительном бачке. При необходимости долейте. Вентилятор обычно включается при температуре ОЖ около 100 градусов. Также дело может быть в работе термостата.
При правильной его работе на заведённом непрогретом двигателе нижний патрубок должен быть холодным. Ещё мог выйти из строя датчик температуры охлаждающей жидкости.
Проверьте также работоспособность самого двигателя вентилятора, подав на него напряжение 12 В напрямую от аккумулятора.
F2, 80А — усилитель руля.
Если у вас перестал работать гидроусилитель руля, руль стал крутиться тяжело, с трудом, проверьте первым делом уровень жидкости в бачке ГУР. Если уровень низкий или её там нет, скорее всего появилась течь в каком-либо шланге или его соединениях. Для проверки долейте жидкость до нормального уровня (заливается специальная жидкость для гидросистем, не перепутайте с тормозной, иначе выйдет из строя насос ГУР), покрутите руль в разные стороны, при этом попросите кого-либо посмотреть на шланги под капотом, идущие от бачка ГУР.
Если делаете диагностику одни, выверните руль в крайнее положение и осмотрите все шланги на предмет подтекания или следов от жидкости. Износившийся шланг замените на новый. Осмотрите также сам насос ГУР, возможно обнаружите подтекания на соединениях штуцеров.
Если руль крутится туго только на холостых оборотах, а при оборотах выше 1000 начинает крутиться легко, скорее всего дело в натяжении ремня или в насосе ГУР. Неисправный насос можно отремонтировать или заменить новым.
F3, 60А — салонный монтажный блок предохранителей.
F4, 60А — салонный монтажный блок предохранителей.
F5, 80А — кондиционер, климат-контроль.
Если у вас перестал работать кондиционер после зимы, скорее всего нужна диагностика и замена сальников, либо дозаправка. Дело может быть также в лопнувшем шланге. Зимой нужно периодически включать кондиционер, чтобы газ циркулировал по системе. Делать это нужно в тёплом месте, потому что при температуре ниже +5 градусов обычно кондиционер не включить.
Если при работе кондиционера температура воздуха недостаточно низкая для охлаждения, скорее всего в системе мало фреона. Проверьте давление и заправьте систему фреоном. Чтобы найти причину и устранить её, лучше всего обратиться на станцию диагностики или в автосервис.
Если не работает климат-контроль, проверьте уровень охлаждающей жидкости. Дело может быть в моторе отопителя, если он не работает совсем. Проверьте, доходит ли до него напряжение, прозвонив разъём. Можно также подать напрямую на мотор печки 12 В, проверив тем самым его работоспособность.
Если воздух дует только в определённых воздухопроводах, при включении нужного режима нет подачи воздуха из какого-то отверстия, скорее всего дело в неправильной работе заслонок, а возможно и блока отопителя, который ими управляет. Для устранения нужно разбирать торпеду.
F6, 60А — резервный.
F7, 30А — гидронасос ABS.
F8, 20А — клапаны ABS.
F9, 20А — обмотка и контакты главного реле.
F10, 30А — двигатель вентилятора печки.
Если не работает печка, см. информацию про F102.
F11, 20А — выключатель зажигания.
F12, 40А — цепь реле зажигания.
F13, 20А — стартер.
Если при повороте ключа двигатель не заводится и не слышен звук работы стартера, скорее всего у вас сел аккумулятор. Зарядите его или замените на новый. Проверьте также замок зажигания, контактную группу и проводку. Ещё дело может быть во втягивающем реле, бендиксе и плохих контактах.
F14, 40А — нагревательный элемент лобового стекла справа.
F15, 30А — реле вентилятора охлаждения радиатора.
См. информацию про F1.
F16, 40А — нагревательный элемент лобового стекла слева.
F17, 30А — резервный.
F18 — резервный.
F19, 10А — блок управления антиблокировкой ABS.
F20, 15А — звуковой сигнал.
Чтобы добраться до клаксона, нужно снять накладку над решёткой радиатора. Проверьте гудок, подключив к нему напряжение 12 В от аккумулятора. Если работает, значит дело в проводке или контактах на руле.
F21, 20А — дополнительный отопитель, подогреватель.
Реле под капотом
Помимо силовых предохранителей под капотом в монтажном блоке располагаются реле основных цепей автомобиля.
R1 — резервное.
R2 — реле звукового сигнала.
R3 — резервное.
R4 — резервное.
R5 — резервное.
R6 — главное реле, управление двигателем.
R7 — реле нагревательных элементов лобового стекла.
R8 — реле зажигания.
R9 — реле омывателя фар.
R10 — реле двигателя вентилятора печки.
R11 — реле компрессора кондиционера.
R12 — резервное.
R13 — тяговое реле стартера.
R14 — реле двигателя вентилятора охлаждения радиатора.
Надеюсь эта информация поможет вам быстро найти причину поломки и оперативно её устранить. Советую всегда возить с собой запасные предохранители и при появлении каких-либо проблем первым делом осматривать связанные с прибором предохранители и реле.
Внешне при осмотре предохранитель может выглядеть целым, но на самом деле при установке в монтажный блок не работать. Даже прозвонка снятого предохранителя тестером может показывать, что он рабочий, однако при микротрещинах его работа не будет исправной. Поэтому желательно сразу менять проблемные предохранители на заведомо новые и исправные. Это сбережёт ваши нервы и поможет быстрее найти причину.
Видео «Замена электропредохранителей»
В этом видео продемонстрировано, как быстро и просто добраться до предохранителей на Ford Focus 2 и провести их замену.
Ford Focus | Снятие и установка монтажных блоков предохранителей и реле
|
Описание процедур снятия и установки монтажных блоков, совмещенных с модулями SAM приведено в Разделе Снятие и установка модулей управления. |
Главный монтажный блок предохранителей (слева под панелью приборов)
Детали установки главного монтажного блока предохранителей (1 из 2)
Детали установки главного монтажного блока предохранителей (2 из 2)
|
Монтажный блок, установленный в правом переднем ножном колодце
|
Монтажный блок, установленный в задней части центральной консоли
| ||||||||||
Монтажный блок, помещающийся в ящике под установку аккумуляторной батареи
Монтажный блок помещается под крышкой в заднем ножном колодце. Входящие в состав блока предохранители в замене, как правило, не нуждаются и в случае выхода их из строя следует обратиться за помощью к специалистам фирменной СТО Mercedes-Benz.
Держатель реле в багажном отделении
Детали установки держателя реле в багажном отделении
| ||||
Блоки предохранителей, предохранители (с. 60)
Номер предохранителя Сила тока, А Защищаемые цепи100 10 Электронные модули (питание от замка зажигания)
101 20 Блок управления приводом вентиляционного люка, сиденье водителя с электроприводом, блок управления приводом крыши (только для а/м со съемной крышей)
102 10 Регулятор отопителя, рулевая колонка, фильтр твердых продуктов сгорания дизельного топлива, приемник системы дистанционного управления
103 10 Питание органов управления внешним освещением от аккумуляторной батареи
104 10 Система экономии электроэнергии, плафоны внутреннего освещения
105 25 Обогреватель заднего стекла
106 20 Система управления без ключа
107 10 Батарейное питание комбинации приборов, бортовая диагностика
108 7,5 Дополнительные функции комбинации приборов (аудиосистема и система навигации)
109 20 Прикуриватель, дополнительная электрическая розетка сзади
110 10 Питание переключателя системы наружного освещения в дневное время от генератора
111 15 Топливный насос (только варианты с бензиновым двигателем)
112 15 Модули аудиосистемы (питание от аккумуляторной батареи)
113 10 Лампы наружного освещения в дневное время (подфарники)
114 10 Питание комбинации приборов от генератора, иммобилайзер двигателя
115 7,5 Питание органов управления внешним освещением от генератора
116 20 Противотуманные фары/фонари
117 7,5 Фонарь освещения номерного знака
118 20 Модуль электрооборудования двери (левой задней)
119 15 Дополнительное гнездо питания в багажном отделении
119 25 Дополнительное гнездо питания в багажном отделении (автомобили с модулем буксировки прицепа)
120 20 Модуль электрооборудования двери (правой задней)
121 20 Электрообогрев передних сидений
122 10 Модуль подушки безопасности
123 7,5 Электрообогрев наружных зеркал заднего вида
124 7,5 Задние и передние габаритные огни, стоп-сигналы (левая сторона)
125 7,5 Задние и передние габаритные огни, стоп-сигналы (правая сторона)
126 20 Система управления без ключа
127 25 Электрические стеклоподъемники
128 — Не используется
129 20 Очиститель ветрового стекла
130 — Не используется
131 15 Очиститель заднего стекла
132 15 Стоп-сигналы
133 25 Реле центральной системы блокировки, модуль двери пассажира
134 20 Система централизованной блокировки замков, модуль электрооборудования двери водителя
135 20 Подсветка при движении в светлое время
136 15 Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя
137 10 Динамик включения аварийного батарейного питания
138 10 Блок управления силовым агрегатом, педаль акселератора, автоматическая трансмиссия
139 10 Дальний свет фар, правая сторона
140 10 Дальний свет фар, левая сторона
141 10 Фонарь заднего хода, зеркала заднего вида с электроприводом
142 15 Ближний свет фар (правая сторона)
143 15 Ближний свет фар (левая сторона)
x
Снятие и установка монтажных блоков
- Руководства по ремонту
- Ford Focus 2 2005-2008
- Снятие и установка монтажных блоков
Снятие монтажного блока, расположенного в салоне, описано выше (см. «Расположение плавких предохранителей и реле и их замена»). Монтажный блок, расположенный в подкапотном пространстве, не имеет общих колодок жгутов проводов: каждый провод вставлен в отдельное гнездо в основании блока. Из-за большого количества проводов, подсоединяемых к этому блоку, и в связи с необходимостью использования в работе специальной карты расположения проводов работу по снятию и установке монтажного блока, расположенного в подкапотном пространстве, проводите на специализированной станции технического обслуживания.
Скачать информацию со страницы↓ Комментарии ↓
Раздел 1. Устройство автомобиля
Общие сведения об автомобиле
Паспортные данные
Ключи автомобиля
Органы управления
Отопление (кондиционирование) и вентиляция салона
Двери
Ремни безопасности
Сиденья
Регулировка положения рулевого колеса
Зеркала заднего вида
Освещение салона
Противосолнечные козырьки
Вещевые ящики салона
Капот
Управление коробкой передач
Багажник крыши
Раздел 2. Рекомендации по эксплуатации
Правила техники безопасности и рекомендации
Что нужно иметь в автомобиле
Обкатка автомобиля
Эксплуатация автомобиля в гарантийный период
Подготовка автомобиля к выезду
Заправка автомобиля бензином
Использование домкрата
Буксировка автомобиля
Раздел 3. Неисправности в пути
Двигатель не заводится
Неисправности системы впрыска топлива
Пропал холостой ход
Перебои в работе двигателя
Диагностика состояния двигателя по внешнему виду свечей зажигания
Автомобиль движется рывками
Автомобиль плохо разгоняется
Двигатель заглох во время движения
Упало давление масла
Перегрев двигателя
Аккумуляторная батарея не подзаряжается
Пуск двигателя от внешних источников тока
Неисправности электрооборудования
Появились посторонние стуки
Проблемы с тормозами
Прокол колеса
Раздел 4. Техническое обслуживание
Общие положения
Ежедневное обслуживание (ЕО)
Первое техническое обслуживание (ТО-1)
Второе техническое обслуживание (ТО-2)
Раздел 5. Двигатель
Особенности конструкции
Возможные неисправности двигателя, их причины и способы устранения
Полезные советы
Проверка компрессии в цилиндрах
Снятие и установка брызговика двигателя
Замена опор подвески силового агрегата
Установка поршня первого цилиндра в положение ВМТ такта сжатия
Снятие, установка и дефектовка маховика
Замена деталей уплотнения двигателя
Регулировка зазоров в приводе клапанов
Головка блока цилиндров
Снятие и установка двигателя
Система смазки
Система охлаждения
Система выпуска отработавших газов
Система питания двигателя
Система улавливания паров топлива
Раздел 6. Трансмиссия
Сцепление
Коробка передач
Приводы передних колес
Раздел 7. Ходовая часть
Передняя подвеска
Задняя подвеска
Раздел 8. Рулевое управление
Особенности конструкции
Возможные неисправности рулевого управления с гидроусилителем, их причины и способы устранения
Рулевая колонка
Рулевые тяги
Рулевой механизм
Раздел 9. Тормозная система
Особенности устройства
Возможные неисправности тормозной системы, их причины и способы устранения
Прокачка гидропривода тормозной системы
Проверка положения педали тормоза
Главный тормозной цилиндр
Вакуумный усилитель тормозов
Замена шлангов и трубок гидропривода тормозов
Снятие и установка педали тормоза
Тормозные механизмы передних колес
Тормозные механизмы задних колес
Стояночный тормоз
Антиблокировочная система тормозов
Раздел 10. Электрооборудование
Особенности конструкции
Диагностика неисправностей бортового электрооборудования
Монтажные блоки
Аккумуляторная батарея
Генератор
Стартер
Выключатель (замок) зажигания
Система управления двигателем
Освещение, световая и звуковая сигнализация
Замена моторедуктора стеклоочистителя ветрового окна
Замена моторедуктора стеклоочистителя окна двери задка
Снятие и установка омывателя стекла ветрового окна
Замена моторедуктора стеклоподъемника передней двери
Снятие и установка электродвигателя вентилятора радиатора системы охлаждения двигателя
Замена дополнительного сопротивления вентилятора радиатора системы охлаждения двигателя
Снятие и установка электродвигателя отопителя
Замена дополнительного сопротивления электровентилятора отопителя
Электрообогрев стекла окна задка (двери задка)
Комбинация приборов
Выключатели панели приборов
Замена блока управления электростеклоподъемниками и электроприводом зеркал
Автомобильная аудиосистема
Замена датчиков и выключателей
Раздел 11. Кузов
Особенности конструкции
Возможные неисправности кузова, их причины и способы устранения
Снятие и установка облицовки радиатора
Снятие и установка брызговиков колес и подкрылков
Снятие и установка бамперов
Снятие и установка переднего крыла
Снятие и установка каркаса моторного отсека и бруса переднего бампера
Снятие и установка решетки короба воздухопритока и водоотводящего щитка
Капот
Боковые двери
Дверь задка автомобилей с кузовом хэтчбек
Крышка люка наливной трубы топливного бака
Сиденья
Снятие и установка облицовки тоннеля пола
Система пассивной безопасности (SRS)
Зеркала заднего вида
Панель приборов
Отопитель и кондиционер
Арматура салона
Снятие и установка облицовок салона
Снятие и установка облицовок багажника
Стеклоочиститель ветрового окна
Стеклоочиститель окна двери задка
Замена неподвижного остекления кузова
Снятие и установка полки крепления аккумуляторной батареи
Уход за кузовом
Раздел 12. Колеса и шины
Технические характеристики
Маркировка колесных дисков
Маркировка шин
Замена колес
Колесные гайки
Обкатка шин
Хранение шин
Балансировка колес
Цепи противоскольжения
Запасное колесо
Проверка давления в шинах
Проверка протектора шин
Проверка вентиля
Проверка радиального и бокового биения дисков
Раздел 13. Покупка запасных частей
Моторное масло
Пластичные смазки
Охлаждающие жидкости
Тормозная жидкость
Топливный фильтр тонкой очистки
Воздушный фильтр
Масляный фильтр системы смазки двигателя
Свечи зажигания
Раздел 14. Поездка на СТО
Раздел 15. Зимняя эксплуатация автомобиля
Как подготовить автомобиль к зиме
Рекомендации по пуску двигателя в сильный мороз
Что полезно купить к зиме
Полезные зимние советы
Раздел 16. Подготовка к техосмотру
Рекомендации
Перечень неисправностей и условий, при которых запрещается эксплуатация транспортных средств
Изменения к государственным стандартам, регламентирующим предельно допустимое содержание вредных веществ в отработавших газах автотранспортных средств
Раздел 17. Советы начинающему автомеханику
Техника безопасности при проведении ремонтных работ
Инструменты
Перед началом работы
Восстановление резьбовых соединений
Советы по кузовному ремонту
Приложения
Приложение 1. Моменты затяжки резьбовых соединений, Н·м
Приложение 2. Габаритные размеры (мм) автомобилей Ford Focus II с кузовами седан и универсал
Приложение 3. Технические характеристики двигателей и эксплуатационные показатели автомобилей в зависимости от типа применяемого двигателя
Приложение 4. Давление воздуха в холодных шинах
Приложение 5. Заправочные объемы, л
Схемы электрооборудования
Схема 1. Соединения стеклоочистителя и стеклоомывателя ветрового стекла
Схема 2.Соединения системы заряда аккумуляторной батареи
Схема 3. Соединения системы гидропривода тормозной системы
Схема 4. Соединения системы вентиляции, отопления и кондиционирования воздуха
Схема 5. Соединения системы пуска двигателя
Схема 6а. Соединения системы контроля скорости
Схема 6б. Соединения системы контроля скорости
Схема 7а. Соединения системы управления двигателем
Схема 7б. Соединения системы управления двигателем
Схема 7в. Соединения системы управления двигателем
Схема 7г. Соединения системы управления двигателем
Схема 7д. Соединения системы управления двигателем
Схема 7е. Соединения системы управления двигателем
Схема 7ж. Соединения системы управления двигателем
Схема 8а. Соединения системы кондиционирования воздуха
Схема 8б. Соединения системы кондиционирования воздуха
Схема 9. Соединения системы усилителя рулевого управления
Схема 10а. Соединения антиблокировочной системы тормозов (АБС)
Схема 10б. Соединения антиблокировочной системы тормозов (АБС)
Схема 11. Соединения системы динамической стабилизации автомобиля
