Блок цилиндров ВАЗ. Особенности конструкции блока ВАЗ 21083, 2110, 2112, 11183, 21114, 21126, 11193, 11194

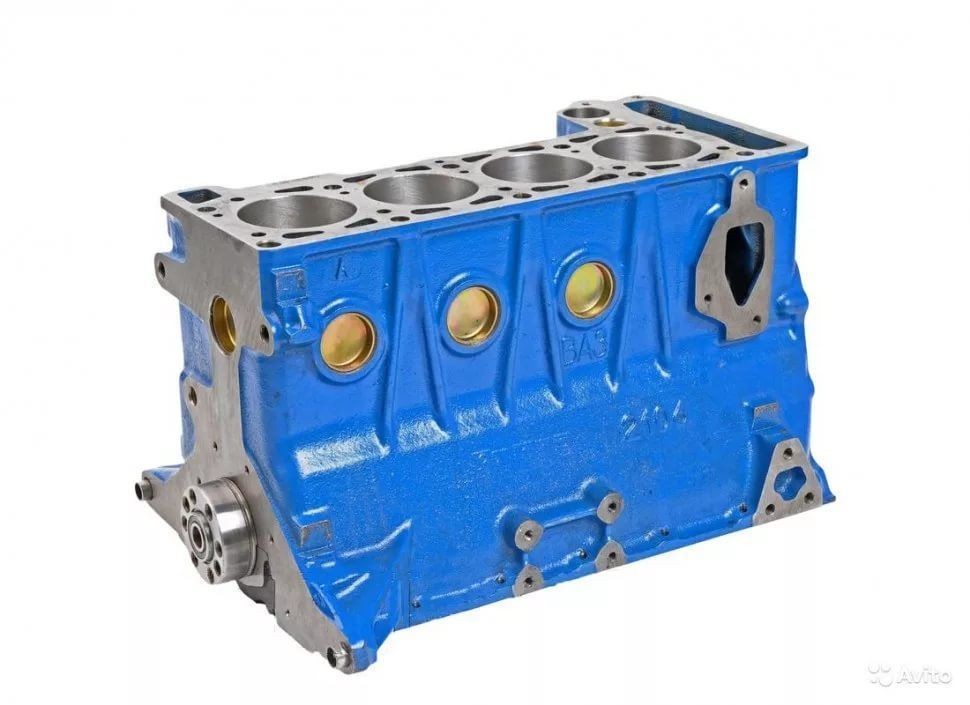

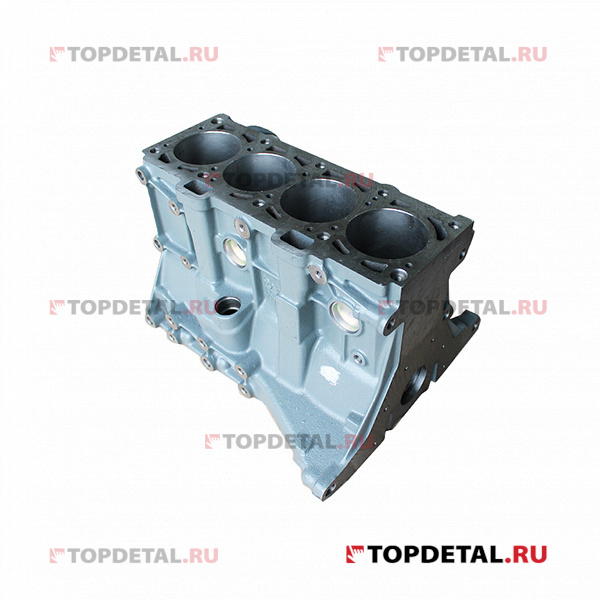

Блок цилиндров ВАЗ.

Особенности конструкции блоков цилиндров.

Блок цилиндров ВАЗ:  21083,  2110,  2112,  11183,  21126,  11193,  11194.

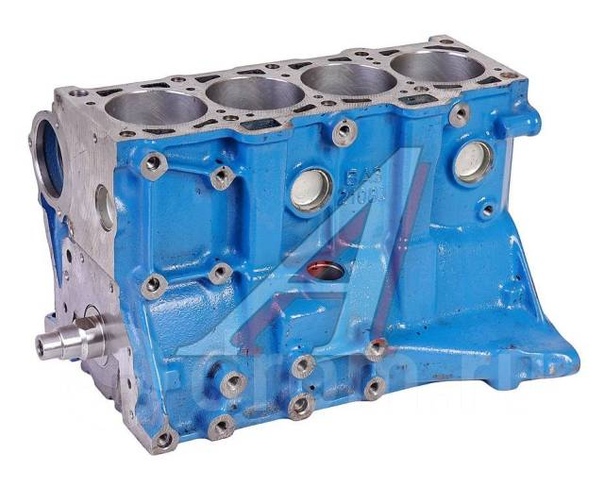

Блок цилиндров 21083 изначально создавался под карбюраторный двигатель и не предусматривал наличия мест крепления элементов имеющихся на инжекторных двигателях (датчика детонации, модуля зажигания и пр.). Позже, отливка модели была унифицирована и стала единой для моделей 21083, 2110 и 2112. Все эти модели отличает то, что они имеют одинаковую высоту и применяются на двигателях с объемом 1500 см куб. Поэтому, на корпусе всех этих блоков, в литье присутствует надпись – «21083». Сейчас с завода, в качестве запасной части, отгружается изделие с номенклатурным номером – 21083-100201100.

На корпусе «83-го» появились приливы, которые имеются на всех моделях блоков «переднеприводного» семейства двигателей. Но резьбовые отверстия присутствуют только на приливах, которые задействованы для установки оборудования. На унифицированном блоке цилиндров ВАЗ 21083, ниже места установки масляного фильтра, появился прилив и отверстия для установки датчика уровня масла. Для крепления головки блока на верхней плоскости имеются десять отверстий на М12х1.25. Блок цилиндров 21083 окрашивается в синий цвет.

После унификации «083-го», блок цилиндров ВАЗ 2110 утратил отличительные особенности, связанные с наличием дополнительных приливов на корпусе. Сейчас он внешне не отличается от «083-го». В БЦ 2110, для установки кронштейна правой опоры двигателя и установочной планки генератора, используются три резьбовых отверстия в верхней части и три отверстия в нижней части отливки, для кронштейна генератора.

Изделие устанавливается на «инжекторных» двигателях, поэтому на блоке цилиндров предусмотрено место для установки датчика детонации.

Как и в «083-м», предусматривается установка датчика уровня масла. Блок цилиндров 2110 может быть использован для сборки двигателя ВАЗ 21083. Блок 2110 окрашивается в серый цвет.

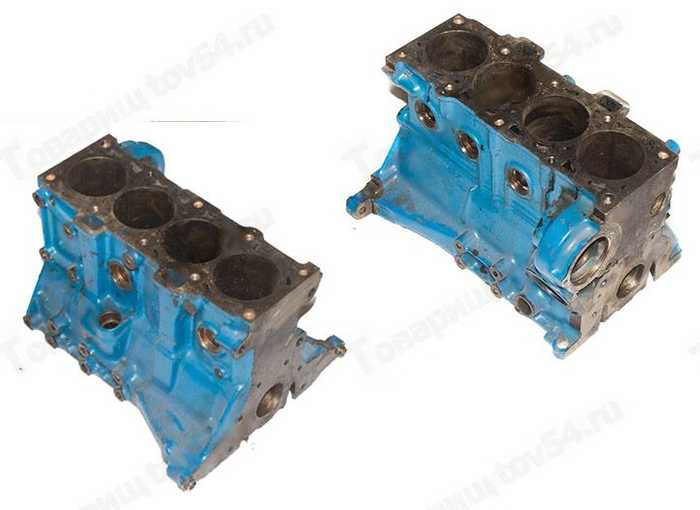

Блок цилиндров 2112, внешне не отличается от моделей 21083 и 2110, однако он не взаимозаменяем с ними. Особенность БЦ ВАЗ 2112 , являются крепежные отверстия для головки блока. Отверстия имеют размер М10х1.25. Есть еще одно существенное отличие блока. В 2-й, 3-й, 4-й и 5-й опорах коренных подшипников выполнены дополнительные каналы для масла, в которые запрессованы специальные масляные форсунки. Во время работы двигателя, через эти масляные форсунки масло под давлением, омывает днища поршней. Это значительно снижает термическую деформацию поршней и улучшает их смазку, особенно в момент запуска двигателя.

Все это в конечном счете, ведет к увеличению ресурса двигателя. Блок цилиндров 2112 окрашивается в серый цвет.

Блок цилиндров 21114 – результат модернизации модели 2110. Целью изменений было увеличение объема двигателя до 1.6 л. Для этого блок выполнен «высоким» — 197,1мм. Внешне, мод. 21114, не сильно отличается от мод. 2110. Особенность — исчез прилив и монтажные отверстия для датчика уровня масла в районе масляного фильтра. Для крепления головки блока используются отверстия резьбой М12х1.25. На блоке отсутствуют масляные форсунки для охлаждения поршней. Блок 21114 окрашивается в синий цвет.

В настоящее время АВТОВАЗ, прекратил выпуск блока 21114 и перешел на выпуск полностью взаимозаменяемой модели – блок цилиндров ВАЗ 11183. На поверхности корпуса отлита надпись — «11183». Блок цилиндров 11183 окрашивается в серый цвет. В остальном, это точная копия мод. «21114-го».

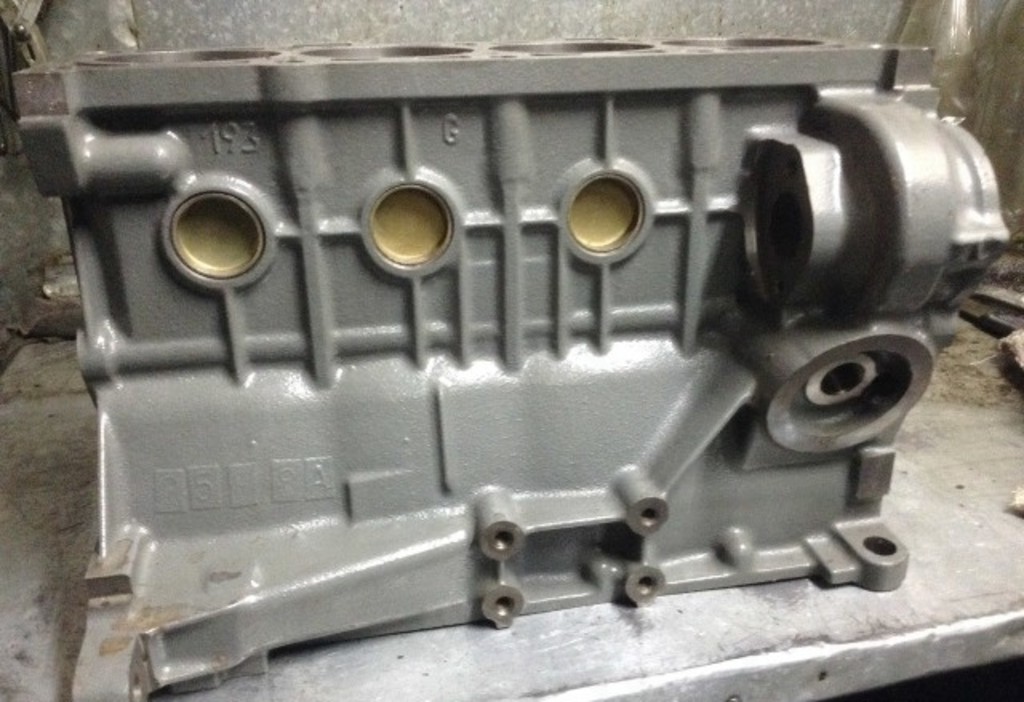

Блок цилиндров 11193 устанавливается на двигатели ВАЗ 21124. Эта модель — результат доработки блока 2112. Увеличенная высота (197,1мм) цилиндров позволила довести объем двигателя до 1.6 л.

Блок 11193 сохранил особенности «2112-го»: крепежные отверстия для головки блока размером М10х1.25 и наличие специальных масляных форсунок для охлаждения поршней. Но на корпусе отсутствуют отверстия для датчика уровня масла. На корпусе имеется обозначение модели, надпись — «11193». Блок цилиндров 11193 окрашивается в серый цвет.

В сотрудничестве с фирмой Federal Mogul был создан новый двигатель ВАЗ 21126. Основной задачей стоявшей перед специалистами, было повышение ресурса двигателя и обеспечение соблюдения повышенных экологических норм по токсичности выхлопных газов. За основу был взят блок цилиндров ВАЗ 11193. Доработанное изделие получило новое обозначение – 21126.

Блок цилиндров 21126 отличает качество обработки поверхности цилиндра, выполненного по технологии Federal Mogul. По этой технологии поверхность цилиндра подвергается плосковершинному хонингованию. Эта операция обеспечивает получение на поверхности цилиндра сетки микроканавок определенного профиля. Микропрофиль, позволяет удерживать смазку на поверхности цилиндра, значительно снижая потери на трение.

Технология хонингования, применяемая на АВТОВАЗе для обработки поверхности цилиндров предыдущих моделей, отличается от той, которая осуществляется на блоке цилиндров ВАЗ 21126. Фирмой Federal Mogul разработаны технологические параметры операции — угол наклона, профиль, частота нанесения микроканавок. Операция выполняется инструментом и с использованием оборудования этой фирмы. Повышение точности изготовления позволило определить для цилиндров только три группы размеров — A, B, C. Применение новой технологии в его изготовлении и нового поршневого комплекта (поршень+ кольца+палец+ шатун) от Federal Mogul, значительно повысили надежность работы двигателя.

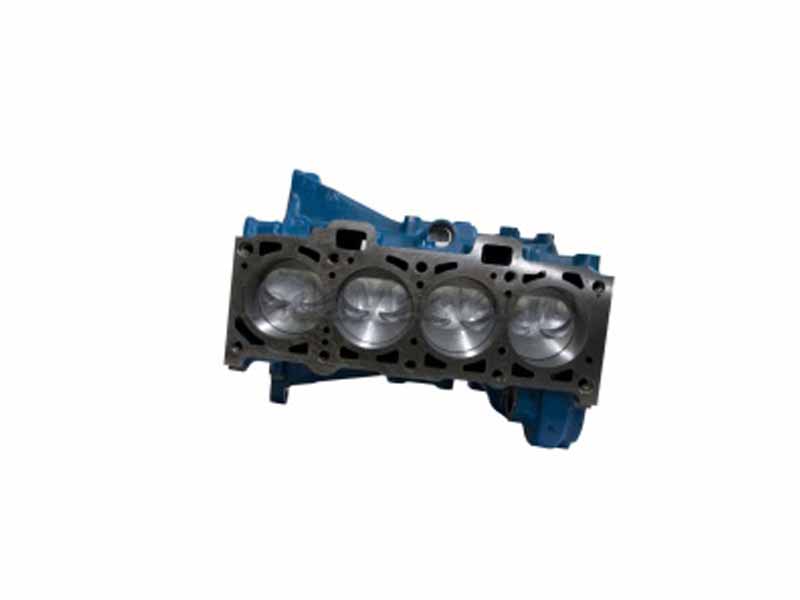

Блок цилиндров 21126 окрашивается в синий цвет.

Блок цилиндров 11194, был специально разработан для двигателя с объемом 1,4л. С этой целью диаметр цилиндров был уменьшен до размера 76,5 мм. Внешне, конструктивно и по наличию мест для крепления оборудования, блок не отличается от модели 11193 или модели 21126. Однако блок цилиндров 11194 обладает скрытым отличием, эта особенность выгодно отличает его от других «переднеприводных» блоков.

Уменьшение диаметра цилиндров позволило выполнить протоки рубашки охлаждения между смежными цилиндрами. Это существенно улучшило отвод тепла и повысило жесткость конструкции. Обработка поверхности цилиндров осуществляется с применением технологии Federal Mogul, аналогично обработке выполняемой на «21126-м». На поверхности корпуса присутствует надпись – «11194». Блок цилиндров ВАЗ 11194 окрашивается в синий цвет.

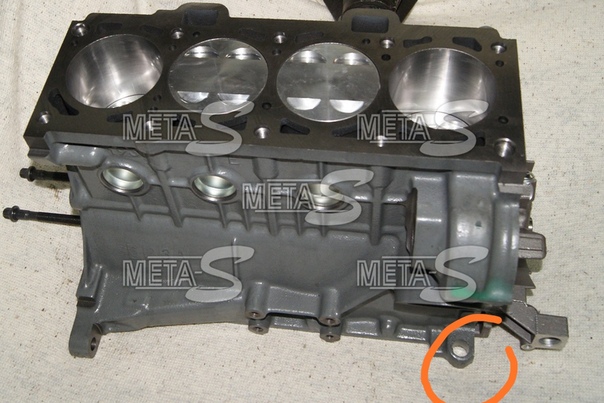

Блок цилиндров на 16 клапанный двигатель

Название:

Артикул:

Текст:

Выберите категорию: Все КАСТОМ ДРОССЕЛЯ ТУРБО » Турбокомпрессор » Интеркулер » Блоу — офф » Даунпайп » Турбо ресивер » Турбоколлектор » Турбо поршни »» Поршни турбо для 8 клапанных двигателей ВАЗ »» Поршни турбо для 16 клапанных двигателей ВАЗ » Блок цилиндров ТУРБО »» Блок цилиндров ТУРБО для 16 клапанных двигателей ВАЗ передний привод »» Блок цилиндров ТУРБО для 8 клапанных двигателей ВАЗ передний привод ДВИГАТЕЛЬ » Ремкомплект ГРМ »» ГРМ ВАЗ 2108-2115, Калина, Приора с 8 клапанным двигателем 2108/21083/2111/21114/11183 »» ГРМ Гранта, Калина с 8 клапанным двигателем 11186/ 21116 »» ГРМ ВАЗ 2110-2112 с 16 клапанным двигателем 2112/ 21124/ 21128 »» ГРМ Гранта, Калина, Приора, Веста с 16 клапанным двигателем 11194/ 21126/ 21127/ 21129 » Шкивы и звёзды »» Шкив распредвала регулируемый 8 клапанный двигатель ВАЗ передний привод »» Шкивы распредвалов регулируемые на 16 клапанный двигатель ВАЗ »» Звезда распредвала регулируемая ВАЗ 2101-2107 Классика/ Нива/ Нива Шевроле » Головка блока »» ГБЦ на ВАЗ 2101-2107 Классика »» ГБЦ на ВАЗ 2108-2115/ Гранта/ Калина/ Приора с двигателем 8V »» ГБЦ на ВАЗ 2108-2115/ Гранта/ Веста/ Калина/ Приора с двигателем 16V »» ГБЦ на ВАЗ 21214/ 2123 (Нива Шевроле) » Распредвалы »» Распредвал ВАЗ 8 клапанный двигатель передний привод »» Распредвалы ВАЗ 16 клапанный двигатель »» Распредвал ВАЗ 2101-2107 Классика/ Нива/ Нива Шевроле » Клапаны, толкатели, направляющие »» 8 клапанные двигатели ВАЗ передний привод »» 16 клапанные двигатели ВАЗ »» ВАЗ 2101-2107 Классика/ Нива/ Нива Шевроле » Блок цилиндров »» Блок цилиндров на 8 клапанный двигатель »» Блок цилиндров на 16 клапанный двигатель »» Блок цилиндров на ВАЗ 2101-2107 Классика/ Нива/ Нива Шевроле » Коленвал »» Коленвал ВАЗ 2101-2107 Классика/ Нива/ Нива Шевроле »» Коленвал ВАЗ 2108-2115/ Приора/ Гранта/ Калина/ Веста » Шатуны »» Шатуны ВАЗ 2108-2115/ Приора/ Гранта/ Калина/ Веста »» Шатуны ВАЗ 2101-2107 Классика/ Нива/ Нива Шевроле » Вкладыши и полукольца » Поршни и пальцы »» Поршни ВАЗ 2108-2115/ Приора/ Калина/ Гранта/ Веста »» Поршни ВАЗ 2101-2107 Классика/ Нива/ Нива Шевроле »» Поршневые пальцы » Поршневые кольца » Опоры двигателя »» Опоры двигателя ВАЗ 2108-2115/ Приора/ Калина/ Гранта »» Опоры двигателя ВАЗ 2101-2107 Классика/ Нива/ Нива Шевроле » Система смазки »» Система смазки двигателя ВАЗ 2108-2115/ Приора/ Калина/ Гранта/ Vesta »» Система смазки двигателя ВАЗ 2101-2107 Классика/ Нива/ Нива Шевроле » Сальники и прокладки ТРАНСМИССИЯ » Сцепление »» Сцепление ВАЗ 2108-2115/ Приора/ Калина/ Гранта »» Сцепление ВАЗ 2101-2107 Классика/ Нива/ Нива Шевроле »» Сцепление Приора/Гранта/Калина 2/Vesta (ТРОСОВАЯ КПП ВАЗ 2181) » Спортивный ряд КПП ВАЗ » Маховик » Облегченный маховик »» Облегчённый маховик ВАЗ 2108-2115/ Приора/ Калина/ Гранта/ Веста »» Облегчённый маховик ВАЗ 2101-2107 Классика/ Нива/ Нива Шевроле » Подшипники и комплектующие » Дифференциал самоблокирующийся »» Блокировка дифференциала ВАЗ 2108-2115/ Приора/ Калина/ Гранта/ Веста »» Блокировка дифференциала ВАЗ 2101-2107 Классика/ Нива/ Нива Шевроле » Главная пара »» Главная пара ВАЗ 2101-2107 Классика/ Нива/ Нива Шевроле »» Главная пара ВАЗ 2108-2115/ Приора/ Калина/ Гранта/ Веста » Редуктор » Кулиса КПП » Привода и ШРУС » Карданный вал » 6-я передача » Цилиндр сцепления ТОРМОЗНАЯ СИСТЕМА » Комплект тормозов ВАЗ »» Тормоза R13 невентилируемые »» Тормоза R13 вентилируемые »» Тормоза R14 вентилируемые »» Тормоза R15 вентилируемые »» Тормоза R16 вентилируемые » Тормозные диски »» Тормозные диски R13 невентилируемые »» Тормозные диски R13 вентилируемые »» Тормозные диски R14 вентилируемые »» Тормозные диски R15 вентилируемые »» Тормозные диски R16 вентилируемые » Суппорта »» Суппорта ВАЗ 2101 — 2107 Классика/ Нива/ Нива Шевроле »» Суппорта ВАЗ 2108 — 2115/ Приора/ Калина/ Гранта/ Веста » Тормозные колодки » Планшайбы и переходники »» Планшайбы под суппорта на ВАЗ 2101 — 2107 Классика »» Планшайбы под суппорта на ВАЗ 2108 — 2114/ Приора/ Калина/ Гранта » Задние дисковые тормоза (ЗДТ) на ВАЗ »» ЗДТ на ВАЗ 2101-2107 Классика, Нива, Нива Шевроле »» ЗДТ на ВАЗ 2108-2114, Приора, Гранта, Калина, Веста » Барабаны тормозные » Гидроручник » Тормозные цилиндры » Вакуумный усилитель и главный тормозной цилиндр ВПУСКНАЯ СИСТЕМА » Карбюратор » Ресивер »» Ресивер ВАЗ 2101-2107 Классика/ Нива/ Нива Шевроле »» Ресивер ВАЗ 2108-2115/ Приора/ Гранта/ Калина/ Веста » 4-х дроссельный впуск » Дроссельный патрубок » Фильтр нулевого сопротивления » Средства ухода за фильтрами ВЫПУСКНАЯ СИСТЕМА » Паук »» Паук ВАЗ 2101-2107 Классика/ Нива/ Нива Шевроле »» Паук ВАЗ 2108-2115/ Приора/ Гранта/ Калина/ Веста »» Паук УАЗ »» Паук Hyundai »» Паук Ford »» Паук Volkswagen »» Паук Chevrolet » Резонатор »» Резонатор ВАЗ 2101-2107 Классика/ Нива/ Нива Шевроле »» Резонатор ВАЗ 2108-2115/ Приора/ Гранта/ Калина/ Веста » Глушитель »» Глушитель ВАЗ 2101-2107 Классика/ Нива/ Нива Шевроле »» Глушитель ВАЗ 2108-2115/ Приора/ Гранта/ Калина/ Веста » Комплект прямоточного выпуска »» Комплект прямоточного выпуска ВАЗ 2101-2107 Классика »» Комплект прямоточного выпуска ВАЗ 21213/ 2123/ Нива/ Нива Шевроле »» Комплект прямоточного выпуска ВАЗ 2108-2115/ Приора/ Гранта/ Калина/ Веста » Термолента » Прокладки и крепёж ТОПЛИВНАЯ СИСТЕМА » Форсунки » Бензонасос » Регулятор давления топлива » Топливный фильтр » Карбюратор СИСТЕМА ОХЛАЖДЕНИЯ » Помпа » Радиатор » Термостат » Шланги охлаждения » Патрубки охлаждения ВАЗ 2101-2107 Классика 16V ПОДВЕСКА » Комплект подвески »» Комплект подвески ВАЗ 2101-2107 Классика/ Нива/ Нива Шевроле »» Комплект подвески ВАЗ 2108-2115/ Приора/ Гранта/ Калина/ Веста » Подрамник » Стойки и амортизаторы передние »» Передние амортизаторы ВАЗ 2101-2107 Классика/ Нива/ Нива Шевроле »» Передние стойки ВАЗ 2108-2115/ Приора/ Гранта/ Калина/ Веста » Амортизаторы задние »» Задние амортизаторы ВАЗ 2101-2107 Классика/ Нива/ Нива Шевроле »» Задние амортизаторы ВАЗ 2108-2115/ Приора/ Гранта/ Калина/ Веста » Опоры стоек » Пружины »» Пружины ВАЗ 2101-2107 Классика/ Нива/ Нива Шевроле »» Пружины ВАЗ 2108-2115/ Приора/ Гранта/ Калина/ Веста » Отбойники » Рычаги »» Рычаги ВАЗ 2101-2107 Классика »»» Рычаги для дрифта ВАЗ 2101-2107 Классика »»» Рычаги усиленные, кросс ВАЗ 2101-2107 »» Рычаги передней подвески ВАЗ 2108-2115/ Приора/ Гранта/ Калина/ Веста »» Рычаги задней подвески ВАЗ 2108-2115/ Приора/ Гранта/ Калина/ Веста » Реактивные штанги » Ступицы и подшипники » Сайлентблоки и подушки » Стабилизатор » Шаровые » Поперечина, крабы, распорка рычагов РУЛЕВОЕ УПРАВЛЕНИЕ » Рулевая рейка » Рулевые наконечники » Электроусилитель руля » Вал рулевой УСИЛЕНИЕ КУЗОВА » Растяжка стоек » Распорка рычагов » Поперечина передней подвески » Распорка задняя » Каркас безопасности ЭЛЕКТРИКА » Стартер » Генератор » Система зажигания » Блок управления двигателем » Свечи провода катушки ИНТЕРЬЕР » Комбинация приборов » Обивка крыши чёрная » Спортивные сидения ОБВЕС » Фендеры » Спойлер » Решетка радиатора » Решетка заднего стекла ОПТИКА » Передние фары » Задние фонари

Производитель: Все777Allied NipponAMPASPASP (Krafttech)ATEAUTOPRODUCTAVTOSPRINTERBAUTLERBOSCHCompozitCustomDemfiDK ProDVS TUNINGELRINGEVOLEXEvro StalFederal MogulFLASHFOXGatesGTS-TechINAKRAFT-TECHLADALSTLucas TRWLUKMAHLEMARELMetal-incarMETELLINEWDIFFERPBKPILENGAPRIMAPro. CarSachsSMSS20ST-AutoSTARNERSTINGERTEAM80TIRSAN KARDANTURBOTEMAVAL racingVICTOR REINZАВТОВАЗАвтэлАТСБРТБЦМВолга Авто ПромМОТОРДЕТАЛЬПИКСТИСТКСупер-АвтоТЕХНОРЕССОРТЗАТольяттиТоргМашТРЕКФор-Маш

Новинка: Вседанет

Спецпредложение: Вседанет

Результатов на странице: 5203550658095

Найти

Cхема двигателя ВАЗ-2112 16 клапанов в картинках

16-ти клапанный двигатель ВАЗ-2112, в своё время являлся самым динамичным и приемистым мотором в линейке ВАЗ, что делало его одновременно самым популярным и сложным в ремонте и обслуживании. В этой статье мы подробно расскажем вам об устройстве этого двигателя, его преимуществах и недостатках.

Схематическая зарисовка двигателя ВАЗ-2112

Подробная схема двигателя ВАЗ-2112.

1 – поддон картера двигателя. 2 – передний сальник коленвала. 3 – коленчатый вал. 4 – шкив коленчатого вала. 5 – масляный насос. 6 – шкив привода генератора. 7– зубчатый ремень ГРМ. 8 – передняя крышка привода механизма газораспределения. 9 – шкив насоса охлаждающей жидкости (помпа). 10 – натяжной ролик. 11 – зубчатый шкив распредвала. 12 – задняя крышка привода механизма газораспределения. 13 – сальник распределительного вала. 14 – выпускной распределительный вал. 15 – гидротолкатель. 16 – пружина клапана. 17 – направляющая втулка клапана. 18 – выпускной клапан. 19 – ресивер. 20 – крышка подшипников распределительного вала. 21 – направляющая труба. 22 – крышка головки блока цилиндров. 23 – пластиковая крышка. 24 – свеча зажигания. 25 – впускной распределительный вал. 26 – впускной клапан. 27 – головка блока цилиндров. 28 – соединительная муфта. 29 – топливная рампа. 30 – шланг вентиляции картера. 31 – форсунка. 32 – впускной коллектор. 33 – маховик. 34 – держатель заднего сальника коленчатого вала. 35 – задний сальник коленчатого вала. 36 – блок цилиндров. 37 – масляный щуп. 38 – поршень. 39 – шатун. 40 – крышка шатуна. 41 – крышка коренного подшипника коленчатого вала.

Устройство двигателя

16-ти клапанный 124 двигатель под капотом «двенашки»

• Двигатель бензиновый шестнадцатиклапанный, рядный, четырёхтактный, состоящий из четырёх цилиндров. Порядок работы цилиндров: 1-3-4-2 – начиная от шкива коленвала. С системой питания – распределённым впрыском, управляемый через контроллер Bosch, «Январь» или GM.
• Мотор закреплён в моторном отсеке при помощи четырёх эластичных опор, из которых передняя и задняя представляют собой штанги, фиксирующиеся от двигателя к кузову, а левая и правая идентичные ВАЗ-2110(11).
• На двигателе с одной стороны расположены приводы распределительных и коленчатого вала, насоса охлаждающей жидкости ( о проверке помпы и о выборе помпы – прим.), генератора, а также ремня ГРМ (о его замене тут), с другой датчики: температуры охлаждающей жидкости, давления масла, стартер, термостат, спереди: рампа с форсунками, впускной коллектор, щуп масляный, датчик детонации, шланг вентиляции картера, датчик фаз. С обратной стороны: масляный фильтр, датчик положения коленвала, выпускной коллектор. Сверху: свечи зажигания, высоковольтные провода. Подробнее о всех датчиках написано здесь.
• Чугунный блок цилиндров имеет идентичный индекс «21083» с двигателями от ВАЗ-2110(11), однако имеют разные винты под головки цилиндров М10х1,25 в отличие от М12х1,25, а также их наименьшую глубину входа.
• У каждого двигателя, есть свой серийный номер.

Цилиндры

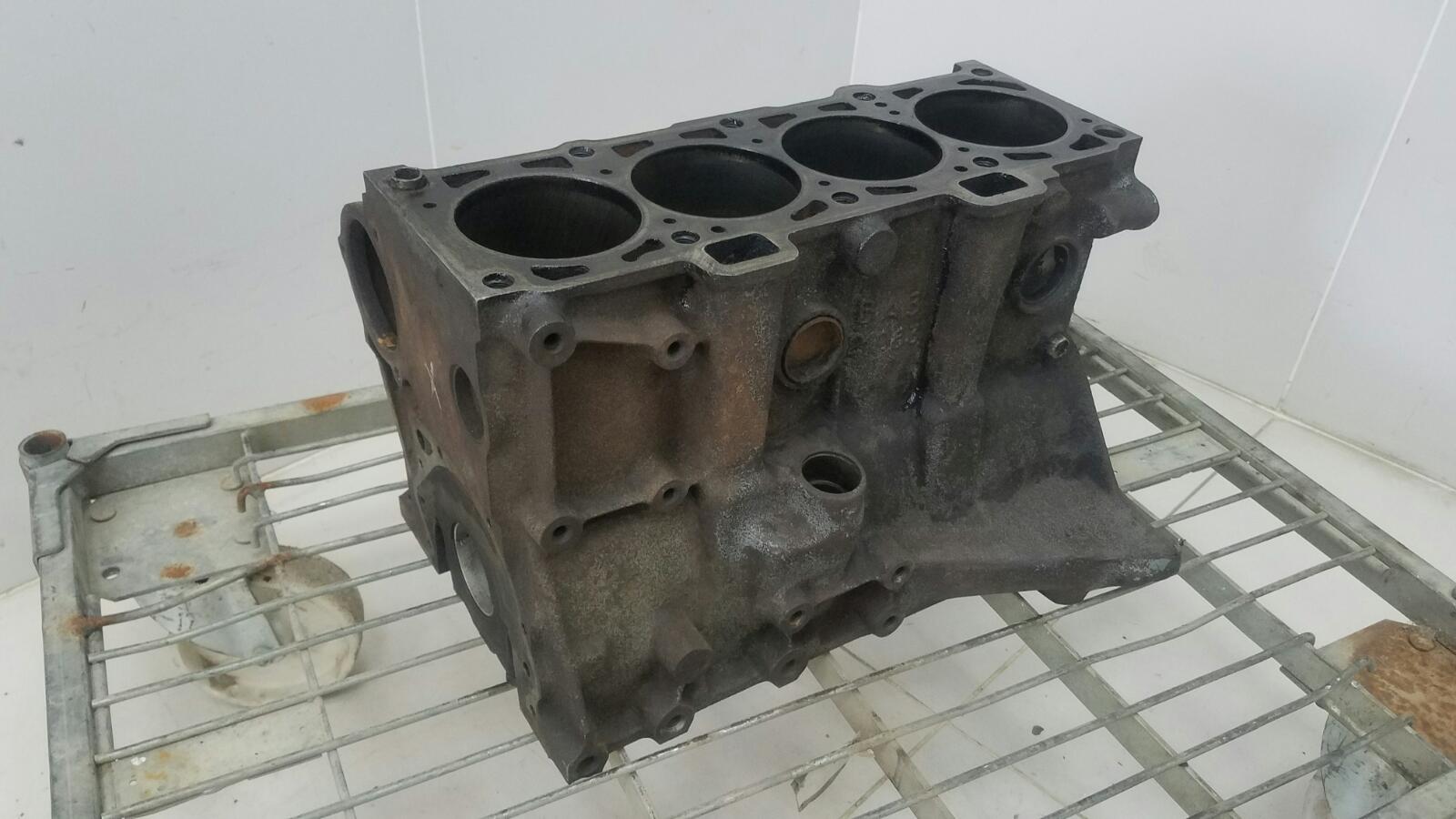

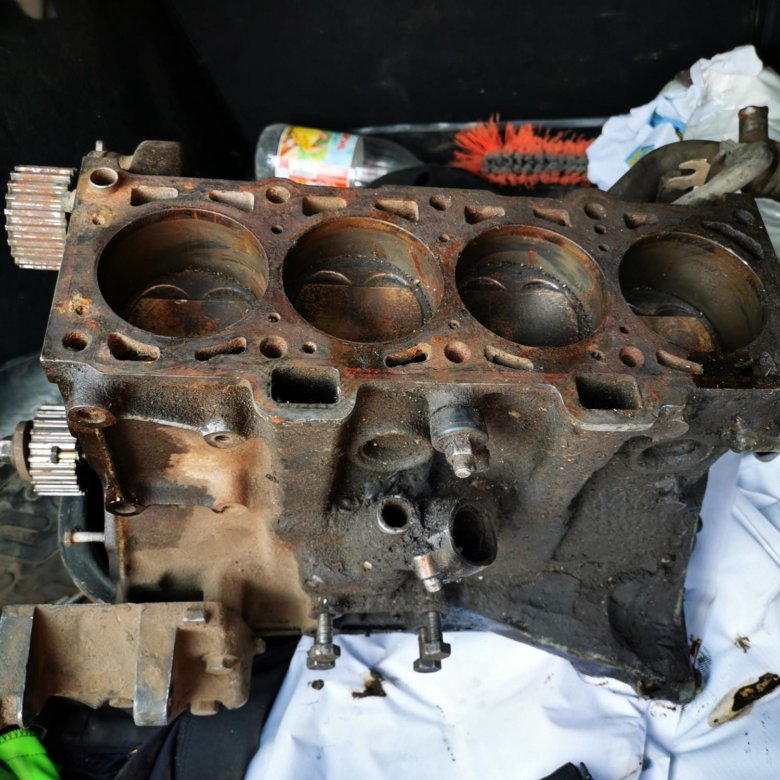

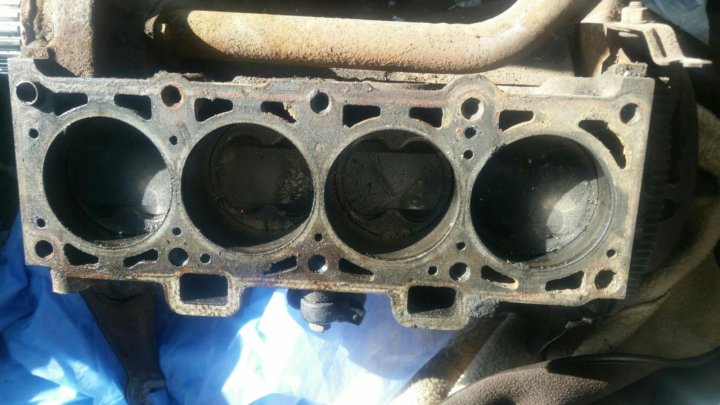

Так выглядит блок цилиндров на снятом двигателе.

Цилиндры двигателя расточены непосредственно в блоке. Начальный диаметр 82 мм и во время ремонта может быть увеличен на 0,4 или 0,8 мм. Класс цилиндра маркируется на нижней плоскости блока латинскими буквами.

Коленчатый вал

Этот элемент практически не выходит из строя.

Коленвал сделан из чугуна высокопрочной закалки, и снабжен пятью коренными, четырьмя шатунными шейками, а также восемью противовесами, отлитыми совместно с валом. Отличие этого коленвала от аналогов с ВАЗ-2112 обусловлено повышенной прочностью и износостойкостью, поэтому установка от младших моделей полностью исключена. К обратной стороне коленчатого вала при помощи шести самоконтрящихся болтов закреплён маховик.

Поршни

На этих поршнях как видно уже есть проточки под клапана. Их уже не загнёт.

Поршень в двигателе изготовлен из алюминиевого сплава, юбка поршня в продольном сечении – коническая, в поперечном – овальная. Отличительная особенность поршней для ВАЗ-2112, они имеют четыре углубления под клапаны, во избежание их загиба и последующей замены клапанов, тогда как на младших моделях они плоские. Для одного двигателя поршни следует подбирать по массе, не допуская разницу более чем в 5 грамм, для уменьшения дисбаланса КШМ (кривошипно-шатунного механизма – прим.). На поршне вмонтировано три кольца: верхние – компрессионные, препятствующие прорыву газов в картер двигателя, также они способствуют отводу тепла от поршня к цилиндру. Нижнее кольцо – маслосъёмное (о его замене тут).

Шатуны

Как правило их меняют вместе с поршнями.

Шатуны – стальные, подразделяются на классы по массе – они маркируются краской или буквой на крышке. На крышках, как и на шатунах, клеймится номер цилиндра (он должен находиться по одну сторону шатуна и крышки).

Поршневые пальцы

Так выглядит поршневой палец.

Поршневой палец – стальной, трубчатого сечения. От выпадения он зафиксирован двумя стопорными пружинными кольцами, которые располагаются в проточках бобышек поршня. По диаметру их можно разделить на три различных класса: 1 – 21,978-21,982; 2 – 21,982-21,986; 3 – 21,986-21,990. Класс поршня также выбивается на его днище. Поршень и палец должны быть одного класса.

ГБЦ

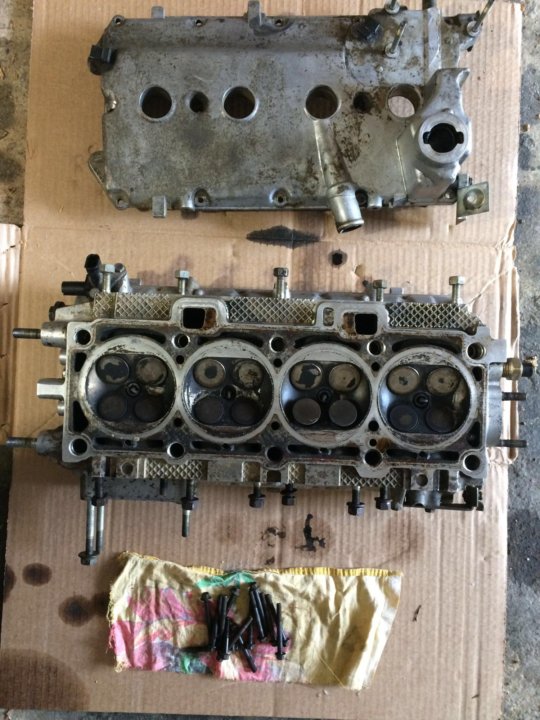

Вид ГБЦ на демонтированном двигателе.

Головка блока цилиндров – сделана из алюминиевого сплава, общая для всех четырех цилиндров, центрируется на блоке двумя втулками и крепится десятью винтами. На верхней части ГБЦ находятся опоры распредвалов, по пять с каждой из сторон.

Распределительные валы

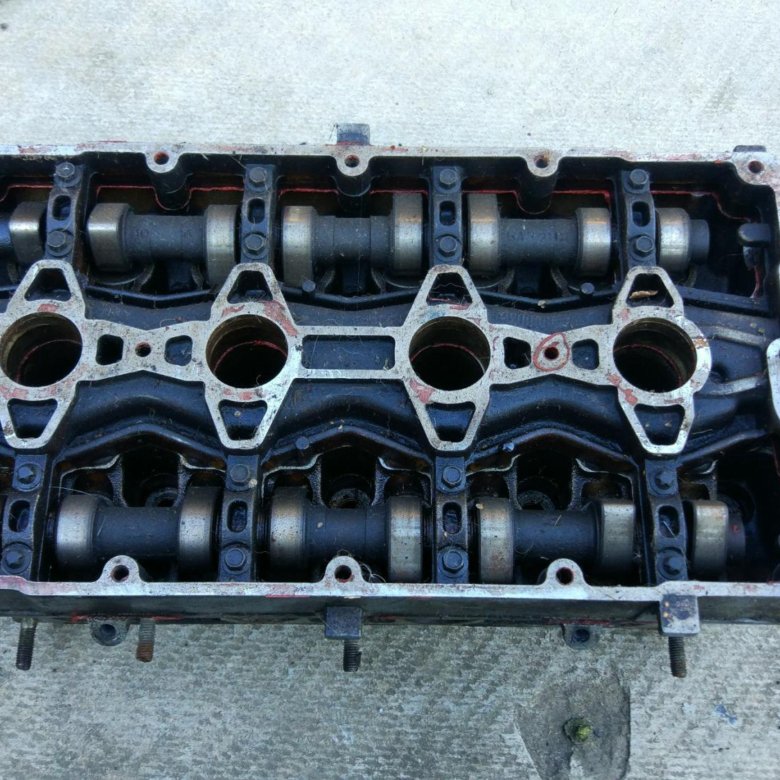

Распределительные валы и их шкивы

Распределительные валы – литые, чугунные, пятиопорные, у каждого по восемь кулачков. Распределительные валы приводятся во вращение зубчатым ремнем от коленчатого вала. В связи с повышенными нагрузками на ремень ГРМ его ширина в двигателе ВАЗ-2112, по сравнению с аналогами 2110(11) увеличена с 19,0 до 25,4 мм (соответственно, увеличена ширина зубчатых шкивов и роликов). Поэтому изменился и момент натяжения ремня ГРМ. Под шкивом впускного распределительного вала находится опорный ролик, под выпускным – натяжной.

Клапаны

Этим клапанам не страшны загибы, если на поршнях есть проточки.

Клапаны сделаны из стали, при этом выпускной из жаропрочной с направленной фаской, и площадь впускного, больше чем выпускного. Если сравнивать по размерам, то они меньше чем у аналогов «десятой» модели. Расположены они в два ряда V-образным способом. Они приводятся в действие от кулачков при помощи гидротолкателей, которые в свою очередь очень чувствительны к чистоте масла и его качеству. И при наличии механических примесей возможен преждевременный выход из строя этих элементов, что будет сопровождаться повышенным шумом при работе гидротолкателей. О том, как заменить эти элементы подробно на писано в этой статье.

Система смазки

Смазка двигателя ваз-2112 – производится комбинированным способом. При помощи давления смазываются коренные и шатунные подшипники, распредвал и гидротолкатели. Путём разбрызгивания масло подается на стенки цилиндров от них к поршневым кольцам и пальцам, на дне поршней, к паре «кулачок распределительного вала – толкатель» и стержням клапанов. Остальные узлы смазываются самотеком.

Более подробно в материале: схема системы смазки 16-ти клапанного двигателя ВАЗ-2112.

Масляный насос

Новый масляный насос.

Масляный насос – оборудован шестернями внутреннего зацепления и редукционным клапаном – установленным на передней стенке блока цилиндров. К крышке второго коренного подшипника и корпусу насоса болтами крепится маслоприемник. Масляный фильтр – представляет из себя полнопоточный, неразборный фильтр. Сама система вентиляции картера – закрытая, принудительная, отсосом газов через маслоотделитель, расположенным в крышке головки цилиндров.

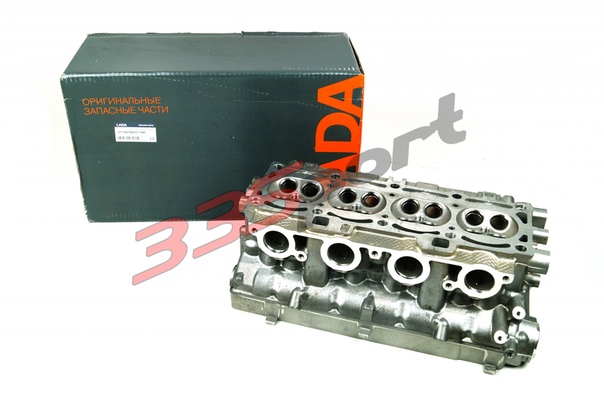

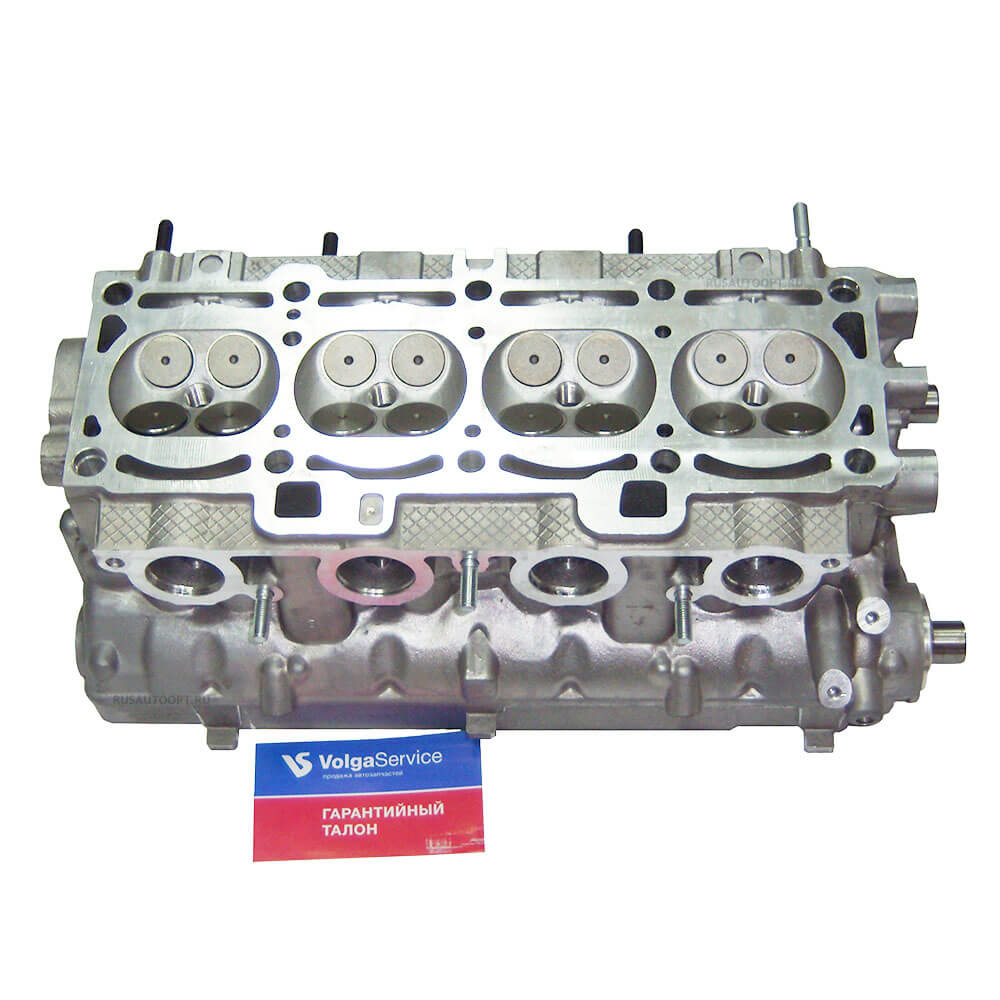

Головка блока цилиндров ВАЗ 2112 16 клапанов: ремонт, фото- и видеообзор

Головка блока цилиндров ВАЗ 2112 16 клапанов является одной из самых важных частей силового агрегата. От ее состояния зависит работа нормальная работа двигателя. Поэтому в течение всей эксплуатации машины необходимо постоянно проводить ее диагностику и выполнять замену расходных материалов. В статье описан процесс снятия и установки ГБЦ 16 клапанов, что єто за устройство и зачем нужен ремонт. В приложенном видео наглядно можно увидеть весь процесс демонтажа головки.

Содержание

[ Раскрыть]

[ Скрыть]

Что такое головка блока цилиндров

Головка блока цилиндров – важный и сложный узел конструкции двигателя. Она представляет собой крышку, которая закрывает и защищает блок цилиндров: камеры сгорания, каналы системы смазки, основные части ГРМ и др. Изготавливается она из легированного чугуна или сплава алюминия.

ГБЦ автомобиля ВАЗ 2112

Головка на ВАЗ 2112 имеет следующее строение и соответственно функции:

• крышка, предназначенная защищать блок цилиндров от внешних воздействий;
• в месте крепления крышки к блоку цилиндров находится резиновая прокладка, служащая для герметизации;
• в передней части блока, расположен привод распредвала и натяжитель цепи;
• камеры сгорания;
• резьбовые отверстия для форсунок и свечей зажигания;
• в корпусе головки также есть отверстия, в которых крепятся входной и выходной коллекторы.

В верхней части головки есть место, где размещаются втулки, клапанные пружины, опорные шайбы и распредвалы. Отведено место и для ГРМ.

В каких случаях необходим ремонт?

Своевременная диагностика ГБЦ на ВАЗ 2112 необходима для нормальной работы двигателя особенно с 16-ю клапанами. При эксплуатации автомобиля следует исключать перегрева устройство, так как головку может повести. Для регулировки клапанов и замены маслосъемных колпачков нет необходимости в демонтаже ГБЦ. Снятие головки необходимо при крупном ремонте:

• когда меняются направляющие втулки;
• если нужна притирка и замена направляющих клапанов;
• удалении нагара с деталей;
• замене прокладки;
• замене распредвала и его постелей;
• механической обработке соприкасающихся плоскостей.

При комплексном ремонте меняются мелкие детали и при необходимости осуществляется притирка, снятие, доработка и регулировка клапанов.

Этапы работы

Этапы снятия и ремонта ГБЦ на ВАЗ212 16 клапанов приведены ниже, наглядно их можно увидеть на видео.

1. Снятие начинается с отсоединения клеммы «минус» от АКБ.
2. Затем последовательно отсоединяются разъемы датчиков, подводящие шланги.
3. Далее отсоединяем привод дроссельной заслонки, приемную трубу глушителя,
4. Снимаем кронштейн топливных трубок, а также ресивер и дроссельный узел.
5. Далее демонтируем крышку ГБЦ.
6. После снятия кронштейна задней опоры двигателя, снимаем зубчатый шкив распределительного вала. Затем демонтируем заднюю крышку ремня ГРМ.
7. Отсоединив все навесные датчики, оборудование и сняв держатели, с помощью шестигранника следует последовательно выкрутить 10 болтов и вынуть их вместе с шайбами.

   Откручиваем винты, удерживающие ГБЦ

8. После этого демонтируем головку вместе с прокладкой.
9. Дальнейшая разборка выполняется на станке. Сначала нужно снять корпус подшипников распредвалов, затем демонтировать сами валы и извлечь гидротолкатели.

   Вынимаем толкатели клапанов

10. Открутив крепежные гайки отводного патрубка, снимаем его со шпилек.
11. Далее нужно рассухарить клапаны и снять пружины с тарелками.
12. Чтобы клапанам было во что упираться, при сжатии пружин под тарелки снизу необходимо подложить деревянный брусок.
13. Повернув головку цилиндров на ВАЗ 2112 16 клапанов, нужно вынуть клапаны с нижней стороны.
14. Далее снимаем маслоотражательные колпачки и опорные шайбы пружин.
15. Сборку осуществляют в обратном порядке.
16. Перед установкой поверхности деталей и крышки должны быть чистыми. Во время сборки производится замена и установка изношенных расходных материалов, а также осуществляется доработка и протяжка.
17. Отверстия втулок, гидротолкателей, стержни клапанов и маслоотражательные колпачки смазываются моторным маслом.
18. Из резьбовых отверстий болтов крепления нужно удалить масло и тосол.
19. Ориентируясь на центрирующие втулки, осуществляется установка новой прокладки ГБЦ.
20. Головку следует прикручивать болтами согласно схеме.

На этом проверка технического состояния, доработка и ремонт ГБЦ на ВАЗ 2112 своими руками заканчивается.

 Загрузка …

Видео «Сборка и разборка ГБЦ на ВАЗ 2112»

В этом видео показан процесс демонтажа и установки головки блока цилиндров ВАЗ 2112, необходимые при ремонте.

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Да (100.00%)

Нет

Двигатели, блоки цилиндров, головки блоков ВАЗ, газ

Двигатели, блоки цилиндров, головки блоков ВАЗ, газ

Головка блока 4216 (инж/газ) ЕВРО-3 ГБО с прокл. и креп.+ отв. под форс. 4216.1003001-20 ОАО УМЗ

Головка блока 90л.

с. (92 бенз) с прокл. и креп. 421.1003010-43 ОАО УМЗ

Головка блока ВАЗ 2101/06/213 в сборе «ОАО ВАЗ»

Головка блока ВАЗ 2101/06/213 голая «ОАО ВАЗ»

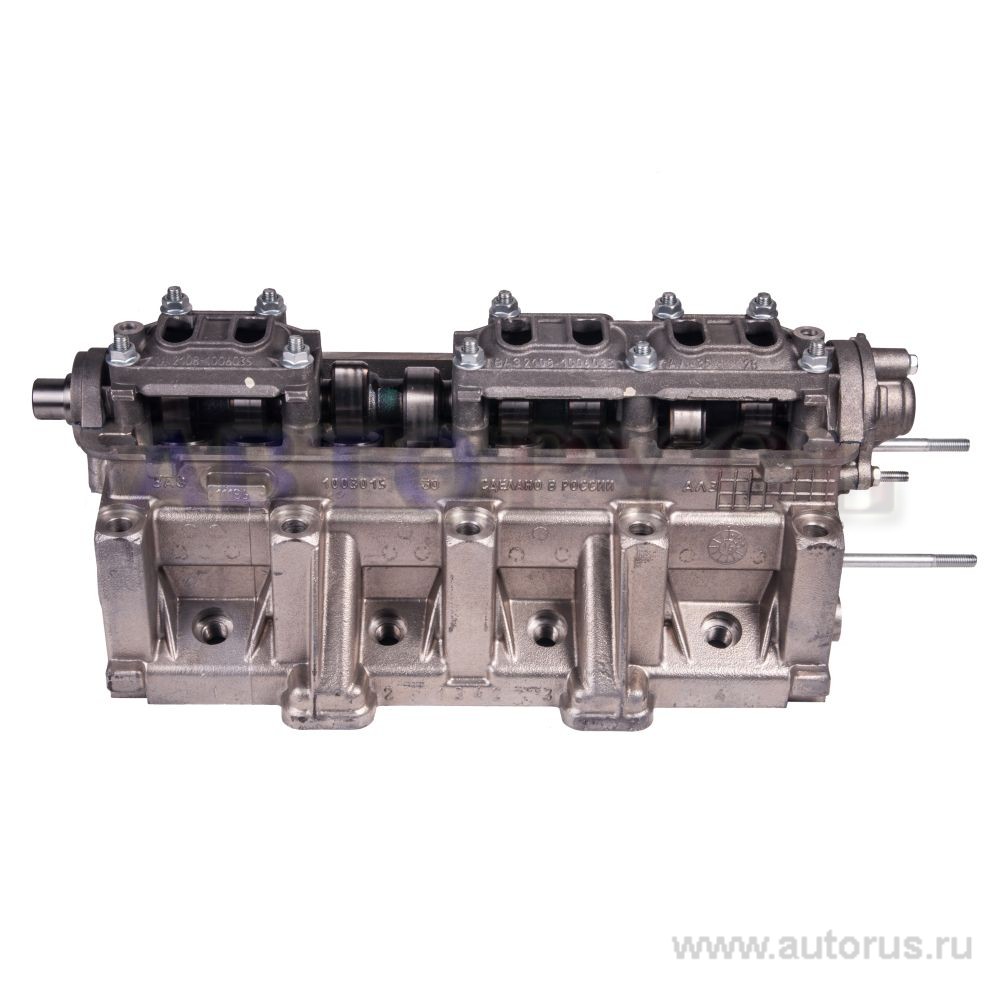

Головка блока ВАЗ 21083/2110 (8-кл) с карбюр. р/валом в сб. «ОАО ВАЗ»

Головка блока ВАЗ 21083/2110/1118 (8-кл) голая «ОАО ВАЗ»

Головка блока ВАЗ 21083/2110/1118 (8-кл) с инжект. р/валом в сборе «ОАО ВАЗ»

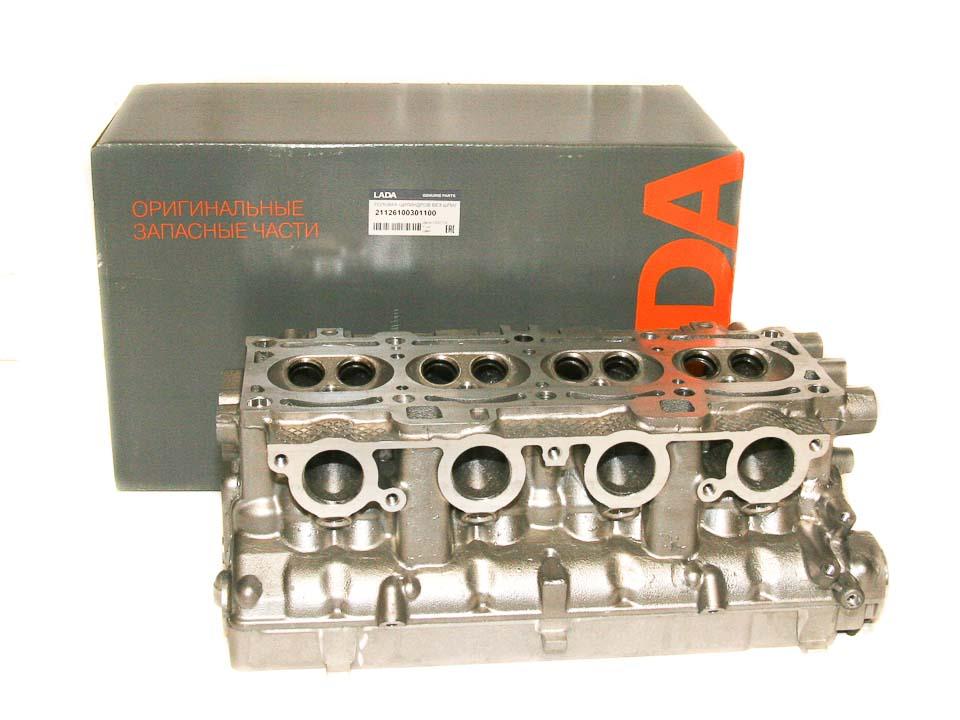

Головка блока ВАЗ 21126 / 2112 (16 кл.) в сборе «ОАО ВАЗ»

Головка блока ВАЗ 21126 / 2112 (16 кл.

) голая»ОАО ВАЗ»

Головка блока ВАЗ 21214/21073 (инжектор) в сборе нов. образца «ОАО ВАЗ»

Головка блока ВАЗ 21214/21073 (инжектор) в сборе ст. образца «ОАО ВАЗ»

Головка блока ВАЗ 21214/21073 (инжектор) голая нов. образца «ОАО ВАЗ»

Головка блока УМЗ 4213/4216 (инж.) с прокл. и креп. ОАО УМЗ

Головка блока УМЗ 4216/4216-70 ГАЗель (бенз) ЕВРО-3 с прокл. и креп. 4216.1003001-30 ОАО УМЗ

Двигатель ВАЗ 2106 в сборе

Двигатель ВАЗ 21067 (инж.

) в сборе

Двигатель ВАЗ 2112 инж. (16 кл.) в сборе (незагибаемые клапана)

Двигатель ВАЗ 21213 в сборе

Двигатель ВАЗ 2112 16 клапанов

Двигатель 2112 характеристики

Годы выпуска – (1997 – 2004)
Материал блока цилиндров – чугун
Система питания – инжектор
Тип – рядный
Количество цилиндров – 4
Клапанов на цилиндр – 4
Ход поршня – 71мм
Диаметр цилиндра – 82мм
Степень сжатия – 10,5
Объем двигателя 2112 – 1499 см. куб.
Мощность двигателя 2112 – 93 л.с. /5600 об.мин
Крутящий момент – 128Нм/3700 об.мин
Топливо – АИ95
Расход  топлива — город  8,8л. | трасса 5,5 л. | смешанн. 7,2 л/100 км
Расход масла – 50 г/1000 км
Вес двигателя ваз 2112 — 127 кг
Габаритные размеры двигателя 2112 (ДхШхВ), мм —
Масло для двигателя ваз 2112:
5W-30
5W-40
10W-40
15W40
Сколько масла в двигателе 2112: 3.5 л.
При замене лить 3.2 л.

Ресурс :
1. По данным завода – 150 тыс. км
2. На практике –  250 тыс. км

ТЮНИНГ
Потенциал – 400+ л.с.
Без потери ресурса – до 120 л.с.

Двигатель устанавливался на:
ВАЗ 21103
ВАЗ 2111
ВАЗ 2112

Неисправности и ремонт двигателя ВАЗ 2112

Двигатель ВАЗ 2112(21103) это качественная эволюция мотора ВАЗ 2111, но уже с 16 клапанами вместо 8 и давший начало серии вазовских шеснарей, которые выпускаются до сегодняшнего дня, уже в виде приора мотора.
Основные отличия двигателя 2112 от 2111 в использовании 4 клапанов на цилиндр, 2 распредвала, это позволяет двигателю за один раз подать больше топливо-воздушной смеси в камеру сгорания и быстрее отвести отработавшие газы в выпускной канал. До 3 тыс. об/мин двигателя работают примерно одинаково, после 3 тыс. 16V становится намного динамичней. При этом расход топлива ниже чем на 8 клапанном 2111.
Двигатель ВАЗ 2112 1,5 л.  инжекторный рядный  4-х цилиндровый с верхним расположением распределительного вала, газораспределительный механизм имеет ременный привод. Блок цилиндров 2112, такой же как на 21083, но с измененными креплениями под ГБЦ и допольнительми маслоканалами для коренных подшипников, на блоке под термостаторм выбит номер двигателя ваз 2112. Нормальная рабочая температура двигателя 2112 — 90 градусов. Ресурс двигателя 2112, по данным завода изготовителя составляет 150 тыс. км, на практике моторы ходят более 250 тыс.км.
Обратная сторона медали — двигатель ВАЗ 2112, при обрыве ремня ГРМ гнет клапана. Проблема решается установкой поршней от 124 мотора, при этом несколько лошадиных сил неизбежно потеряем. В случаем нежелания терять мощность, нужно постоянно контролировать состояние ремня. Для этого прислушиваемся к звукам доносящимся с привода, ролики обычно начинают пищать на холодную, потом шуршать, после чего разрушаются. Помпа начинает течь (ремень будет в охлаждающей жидкости). Сальники валов текут (ремень в масле). Валы изнашиваются — ремень начинает сползать в сторону и тереться о реборду ролика (скрежет на холодную). Также ремень может сползать из-за кривых роликов.
Проблемы и неисправности: троит двигатель 2112 или подтраивает — меряйте компрессию, в норме?Проверяйте модуль зажигания, высоковольтные провода и свечи, это основные проблемы в данном случае.
Плавают обороты двигателя ваз 2112 1.5, под подозрение должны попасть: дроссельная заслонка(прочистить), регулятор холостого хода, датчике положения коленвала, датчик положения дроссельной заслонки(проверять, менять)не то? Тогда виноват ДМРВ.
Следующая неисправность, на холостом ходу и при движении(при переключении передачи) глохнет двигатель 2112, проблема в загрязненной дроссельной заслонки, или в РХХ (регуляторе холостого хода), возможно ДПДЗ (датчик положения дроссельной заслонки).
Смотрим дальше, двигатель 2112 не заводится в чем причина? Первое это стартер и АКБ,  второе система зажигания, третье система питания, если не слышно работы бензонасоса проверяйте его питание, все хорошо? Проверьте давление в системе подачи топлива.
Очередная неисправность, не греется двигатель ваз 2112 или плохого греется до рабочей температуры, термостать умер, меняйте и катайтесь без проблем.
Что дальше, слышен какой то шум стук в двигателе ваз 2112?  Почти всегда проблема в гидрокомпенсаторах. Если же они не при чем, тогда низкое или слишком большое давление масла либо стучат шатунные или коренные подшипники, могут стучать и поршни.  В данном случае лучше съездить на диагностику в сервис. На диагностику лучше ехать и в случае когда плохо тянет двигатель ваз 2112, здесь нужно мерять давление топлива в рампе, возможно дело в форсунках, возможно фильтры засорились, а может банально сцепление приехало.
Это еще не все:) Ощущается вибрация двигателя ваз 2112? Проблема в: регуляторе холостого хода, высоковольтных проводах, свечах, ламбдазонде, регуляторе напряжения, засорились форсунки, неправильно выставлен угол опережения зажигания. Список приличный, чтоб не гадать и терять время впустую, едем на диагностику.

Тюнинг двигателя ВАЗ 2112 1,5 16V

Чип тюнинг двигателя ВАЗ 2112

Первое, что приходит в голову начинающему тюнинговщику это прошивка двигателя, все конторы обещают, что ваш мотор полетит как минимум… все это ересь. Прошивки дают самый минимальный эффект, почувствовать который очень сложно, о чип тюнинге надо думать когда мотор с турбиной, на атмосфернике пустая трата денег. Так как форсировать двигатель ВАЗ 2112 правильно, с минимальными потерями ресурса и с максимальной прибавкой лошадей. Самый простой и довольно таки стандартный способ увеличить мощность двигателя ваз 2112 это заменить распредвалы на СТИ-1(для стандартного ресивера), СТИ-3.1, СТИ-2 или Стольников 8.9(дороже остальных), чтоб облегчить жизнь движку, ставим легкую ШПГ от 126 мотора, дроссельная заслонка 54-56 мм, из навесного ресивер и выхлоп 4-2-1. На выходе имеем около 120 л.с. Доработка ГБЦ и злые широкофазные валы способны повысить мощность до 130-140 и более л.с.
К этому стоит добавить коленвал с ходом 75,6 для увеличения объема двигателя ваз 2112 до 1,6 л., легкие Т-образные клапана, доработку ГБЦ и впускного коллектора, на выходе получаем около 140-150 л.с.  Для города этих показателей хватает практически любому автолюбителю.

Установка компрессора на ВАЗ 2112

Альтернативный метод доработки двигателя 2112 и получения схожей мощности – установка компрессора. В широко известном видеоролике доступно объясняется все, что требуется для успешной реализации проекта на примере восьмиклапанного мотора, данный компрессор может быть установлен и на 16 клапанный двигатель, отдача мотора составит более 130 л.с. Можно использовать и другие компрессоры, но дуть больше 0,5 бар в стандартный мотор, без снижения степени сжатия, дело рискованное.

Внимание МАТ (18+)



Дросселя на ВАЗ 2112

Для повышения стабильности работы движка и отклика педали газа ставят 4 дросселя. Суть в том, что каждый цилиндр получает свою дроссельную заслонку и благодаря этому пропадают резонансные колебания воздуха между цилиндрами. Имеем более стабильную работу мотора от низов до верхов, плюс ко всему такой впуск короче и воздух максимально быстро попадает в цилиндры. Самый народный метод  это установка 4-х дроссельного впуска от Toyota Levin на ВАЗ. Необходимо приобрести: сам узел, изготовить коллектор-переходник и дудки, дополнительно к этому нужен фильтр нулевик, форсунки, ДАД (датчик абсолютного давления), регулятор давления топлива и прошивка.
Так же в продаже встречаются готовые комплекты 4-х дроссельного впуска, которые вполне годятся к использованию.
Рекомендуется ставить легкую поршневую (от Приоры например), т.к. крутить тяжелую поршню это допольнительные траты энергии, широкофазные валы, например СТИ-6 или СТИ-7 Туринг Лайт, доработанную ГБЦ с легкими клапанами и цельными толкателями, пружинами опель С20ХЕ,  выхлоп паук 4-1 или 4-2-1 на 51, а лучше 63 трубе.
С правильной конфигурацией  мотор 2112 выдает порядка 180-200 л.с. Чтоб совсем запустить авто в космос, на объеме 1,5л, ставим валы СТИ Спорт-8. Конфигурацию мотора под подобные валы писать нет смысла, единицы решаться такое собирать.
К недостаткам можно отнести сокращение ресурс двигателя и это неудивительно,  ведь движки на дудках крутятся 8000-9000 и более об/мин. Так что постоянных поломок и частого ремонта двигателя 2112 вам не избежать.

Турбо двигатель ВАЗ 2112

Желание надуть свой мотор преследует всех владельцев полуторалитрового шеснаря, как реализовать проверенные и правильные методы наддува на вашем моторе описано ЗДЕСЬ, в самом низу статьи, все эти принципы применимы и на моторе 2112.

РЕЙТИНГ ДВИГАТЕЛЯ: 3

<<НАЗАД

Момент затяжки ГБЦ ВАЗ-2112 (16 клапанов): схема

Момент затяжки ГБЦ ВАЗ 2112 (16 клапанов) очень важен, так как при неравномерной установке головки происходит деформация. Это приводит к тому, что после разборки потребуется отшлифовать не менее 2 мм от поверхности головки блока. Если соблюдать все моменты затяжки, то головку точить не придется, а если нужно, то не более четверти миллиметра.

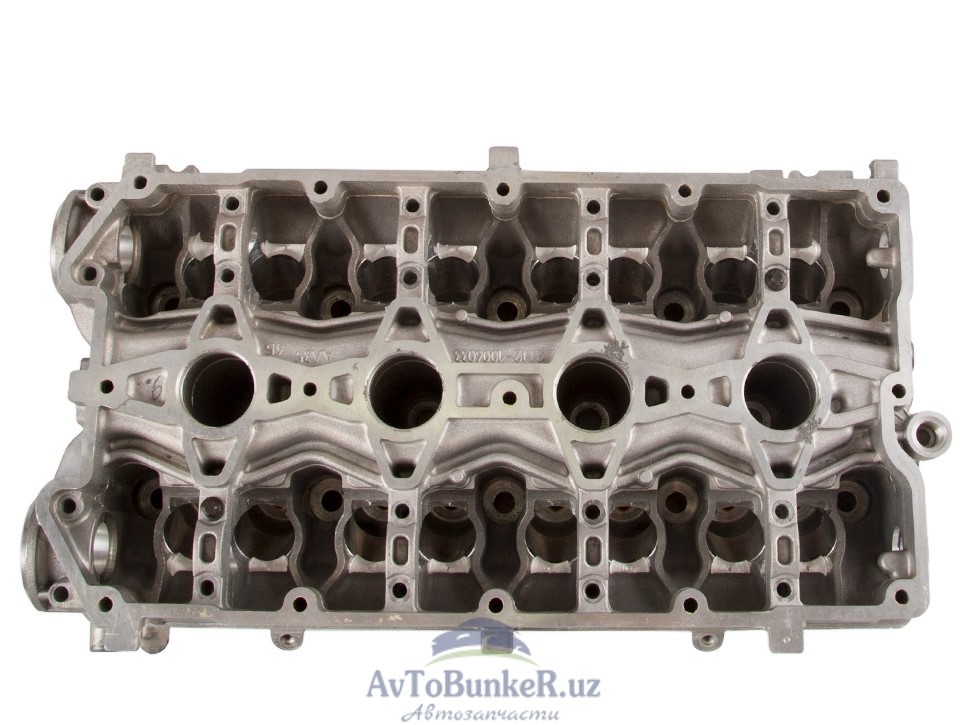

Конструкция головки

В 16-клапанном двигателе используется головка блока, в которой расположены следующие элементы:

1. Два распределительных вала. Они с пятью опорами, отлиты из чугуна, по 8 кулачков на каждой. Установка распредвала выпускных клапанов (и наоборот) вместо распредвала впускных клапанов невозможна.
2. 16 клапанов. Они установлены на направляющих втулках.
3. Седла устанавливаются непосредственно на головку блока, которые контактируют с тарелками клапана.
4. Гидравлические компенсаторы в количестве 16 шт.

Распредвалы установлены на подшипниках ГБЦ. Соблюдение момента затяжки ГБЦ ВАЗ-2112 (16 клапанов, 1,5 л) позволяет обеспечить нормальную работу двигателя. Это также позволит избежать дорогостоящего фрезерования поверхности после очередного демонтажа головки.

Подготовка к замене прокладки ГБЦ

При снятии головки блока обязательно поменяйте прокладку — повторно использовать ее нельзя, так как это приведет к поломке.Также его нужно менять, если обнаружена утечка антифриза или моторного масла в зоне соединения агрегата и головки. Часто утечки возникают из-за повреждения самой головки из-за чрезмерного нагрева. При несоблюдении момента затяжки болтов крепления ГБЦ ВАЗ-2112 (16 клапанов) возможно повреждение прокладки и подтекание жидкостей.

Подготовительные работы перед заменой прокладки:

1. Отсоедините отрицательную клемму от аккумуляторной батареи.
2. Установите поршень в первый цилиндр в положение, соответствующее верхней мертвой точке.
3. Полностью слить жидкость из системы охлаждения — для этого сначала открутить пробку внизу радиатора, затем в блоке двигателя.
4. Обязательно сбросьте давление в топливной системе — для этого в рампе есть специальный штуцер.
5. Снимите гайки крепления передней трубы с выпускного коллектора.
6. Снимите термостат.
7. Снимите гайку, которой кронштейн крепится к трубке жидкостного насоса.
8. Ослабьте гайку крепления кронштейна к коллектору (выпускному). После этого отведите его в сторону, чтобы он не мешал работе.
9. Отсоединить колодку от датчика масла и на моторах модификации ВАЗ-2111 нужно открутить или ослабить гайки крепления опоры и опорных кронштейнов.

Снятие головки блока

После подготовительных работ нужно полностью снять головку. Для этого производятся следующие манипуляции:

1. Отсоединяем белый блок от ДПКВ, для этого нужно отжать пластиковую защелку.
2. Снимите пластиковую декоративную панель и металлическую крышку с головки блока.
3. Снимите ремень ГРМ. Для этого отверните гайку натяжного ролика и снимите ее полностью.
4. Шкив распределительного вала нужно закрепить отверткой — старайтесь не проворачивать.
5. Выверните болт крепления распределительного вала и снимите его полностью.
6. Аналогично снимается второй распредвал.
7. Откручиваем десять болтов, которыми головка крепится к блоку.

После этого можно полностью снять ГБЦ.Момент затяжки ГБЦ ВАЗ-2112 (16 клапанов) под турбиной такой же, как и без нее.

Характеристики клапанной системы

Клапаны на автомобиле ВАЗ-2112 по конструкции очень похожи на те, что используются в двигателях модификации ВАЗ-2110. Только у них диаметр стержней и пластин чуть меньше. Габаритные размеры:

1. Впускной клапан представляет собой тарелку диаметром 29 мм, шток 6,975 мм.
2. Выпускной клапан представляет собой тарелку диаметром 25.5 мм, шток 6965 мм.

На каждом клапане установлена ​​пружина; его длина без груза — 38,19 мм. При нагрузке 240 Ньютон уменьшается до 32 мм. Если воздействовать на пружину с нагрузкой 550 Ньютон, ее длина уменьшится до 24 мм.

Гидравлические толкатели

Клапаны приводятся в движение кулачками на распределительных валах и гидравлическими толкателями. Эти элементы расположены внутри направляющих отверстий. С помощью гидравлических толкателей возможно автоматическое устранение зазоров в клапанном механизме.Поэтому при эксплуатации автомобиля нет необходимости регулировать тепловые зазоры клапанов.

Для того, чтобы гидротолкатели работали в штатном режиме, к ним поступает масло из системы смазки. Он подается по специальным каналам в двигатель и блок ГБЦ. Масло проходит через эти каналы и смазывает шейки распределительных валов. В канале находится клапан, с помощью которого масло не сливается сверху после выключения двигателя. Это позволяет поддерживать систему в нормальном режиме до ее остановки.

Распредвалы

При ремонте головки необходимо проверить состояние распредвалов. При сборке соблюдать инструкцию и выдерживать момент затяжки ГБЦ ВАЗ-2112 (16 клапанов). Такой мотор устанавливается на Приоре — он достаточно мощный, имеет отличные характеристики и не требует частого ухода. Два распределительных вала приводят в действие впускной и выпускной клапаны.

Распредвалы вращаются в специальных гнездах, которые расположены непосредственно в головке.Отличие распредвалов в том, что на впуске есть небольшой ремень. Он находится возле самой первой опоры. Для предотвращения осевого перемещения есть упорные хомуты — они расположены по обе стороны от опоры спереди. Впереди на обоих распредвалах сальники самозажимного типа.

Как отремонтировать

Для ремонта гудки блока вам понадобятся следующие инструменты:

1. Устройство для сжатия пружин клапанов. Можно использовать как «магазинную», так и самодельную.Главное, чтобы было удобно работать.
2. Устройство для выдавливания уплотнений стержней клапанов.
3. Оправка в виде трубки для установки колпачков.
4. Гаечные ключи «10», шестигранники, пинцеты и отвертки.

Выполните следующие манипуляции:

1. Выполните все действия по снятию головки и распредвалов.
2. Снимите все клапаны с помощью специального приспособления.
3. Снимите уплотнения штока клапана.
4. Заменить и заточить клапана.Клапаны нужно менять при наличии повреждений — прогорания, нарушения геометрии. Обязательно подпишите, на каких гнездах вы шлифуете вентиль — иначе будет нарушена герметичность.
5. Собрать все механизмы привода клапанов — гидротолкатели, пружины, зафиксировать сухари.

Все этапы сборки производятся в обратной последовательности, необходимо учитывать только одну особенность: придерживаться рекомендуемых значений момента затяжки ГБЦ ВАЗ-2112 (16 клапанов).На фото показана последовательность затяжки.

Как затянуть болты крепления ГБЦ

Обязательно затягивать по схеме, приведенной в статье. Для того, чтобы затянуть болты, необходимо выполнить несколько простых действий:

1. Установите новую прокладку головки блока, поместите ее на центрирующие втулки.
2. Установите голову и прикрутите болты ее крепления.
3. Начните затяжку с момента 20 Н * м. Если шкала в «кгс / м», то разделите на 10.
4. Во втором прогоне нужно затянуть все болты по схеме на 90 градусов.
5. Для третьего звонка поворачивают еще на 90 градусов.

Не используйте болты длиной 95 мм и более. В целом процедура достаточно простая, но потребуется динамометрический ключ — без него не удастся выдержать правильный момент затяжки ГБЦ ВАЗ-2112 (16 клапанов).

Момент затяжки ГБЦ ВАЗ-2112 (16 клапанов): схема

Крутящий момент ГБЦ ВАЗ 2112 (16 клапанов) очень важен, так как при неравномерной установке головки происходит деформация.Это приводит к тому, что после разборки потребуется отшлифовать не менее 2 мм от поверхности головки блока. Если соблюдать все моменты затяжки, то головку точить не придется, а если нужно, то не более четверти миллиметра.

Головной состав

В 16-клапанном двигателе используется головная установка, в которой расположены следующие элементы:

1. Два распредвала. Они имеют пять опор, отлитых из чугуна, по 8 кулачков на каждой.Установить вместо впускного распредвала выпускной (и наоборот) нельзя.
2. 16 клапанов. Они установлены на направляющих втулках.
3. Непосредственно на головке блока установлены седла, которые контактируют с тарелками клапана.
4. 16 гидрокомпенсаторов.

Распредвалы установлены на опорах ГБЦ. Соблюдение крутящего момента ГБЦ ВАЗ-2112 (16 клапанов, 1,5 л) позволяет нормально работать двигателю. Также это позволит избежать дорогостоящего фрезерования поверхности после очередного демонтажа головки.

Подготовка к замене прокладки ГБЦ

При снятии головки блока обязательно поменяйте прокладку — повторно использовать нельзя, так как это приведет к поломке. Также его нужно менять при протечке антифриза или моторного масла в месте соединения блока и головки. Часто протечки появляются в результате повреждения самой головки из-за чрезмерного нагрева. Если не соблюдать момент затяжки болтов крепления ГБЦ ВАЗ-2112 (16 клапанов), возможно повреждение прокладки и возникновение утечки жидкости.

Подготовительные работы перед заменой прокладки:

1. Отсоедините отрицательную клемму от аккумуляторной батареи.
2. Установите поршень в первый цилиндр в положение, соответствующее верхней мертвой точке.
3. Полностью слить жидкость из системы охлаждения — для этого сначала открутить пробку внизу радиатора, затем в блоке двигателя.
4. Обязательно сбросьте давление в топливной системе — для этого в рейке есть специальный штуцер.
5. Снимите гайки крепления выхлопной трубы с выпускного коллектора.
6. Снимите термостат.
7. Отверните гайку крепления кронштейна к трубке жидкостного насоса.
8. Ослабьте гайку крепления кронштейна к коллектору (выпускному). После этого заберите его, чтобы он не мешал работе.
9. Отсоедините колодку проводов от датчика масла и на двигателях модификации ВАЗ-2111 необходимо открутить или ослабить гайки крепления опорного и опорного кронштейнов.

Снятие головки блока цилиндров

После подготовительных работ необходимо произвести полное удаление головы. Для этого выполняются следующие манипуляции:

1. Отсоедините белый блок от КДПВ, для этого нужно будет отжать пластиковую защелку.
2. Снимите пластиковую декоративную панель и металлическую крышку с головки блока.
3. Снимите ремень ГРМ. Для этого отверните гайку натяжного ролика и снимите ее полностью.
4. Шкив распределительного вала необходимо закрепить отверткой — стараться не допускать проворачивания.
5. Выверните болт крепления распределительного вала и снимите его полностью.
6. Аналогично снял второй распредвал.
7. Откручиваем десять болтов, которыми головка крепится к блоку.

После этого можно полностью снять ГБЦ. Крутящий момент ГБЦ ВАЗ-2112 (16 клапанов) под турбиной такой же, как и без нее.

Особенности клапанной системы

На автомобиле ВАЗ-2112 конструкция клапана очень похожа на применяемую в двигателе ВАЗ-2110.Только у них диаметр стержней и пластин чуть меньше. Размеры:

1. Клапан впускной представляет собой тарелку диаметром 29 мм, шток 6,975 мм.
2. Клапан выпускной представляет собой тарелку диаметром 25,5 мм, шток 6965 мм.

Пружина установлена ​​на каждом клапане; его длина без груза — 38,19 мм. При нагрузке 240 Ньютон уменьшается до 32 мм. Если воздействовать на пружину с нагрузкой 550 Ньютон, ее длина уменьшится до 24 мм.

Гидравлические толкатели

Привод клапанов осуществляется кулачками распределительных валов и гидравлическими толкателями. Эти элементы расположены внутри направляющих отверстий. С помощью гидротолкателей получается автоматически устранять зазоры в механизме клапанов. Следовательно, при эксплуатации транспортного средства нет необходимости регулировать тепловые зазоры клапана.

Для нормальной работы гидротолкателей масло в них подается из системы смазки. Он подается по специальным каналам в блоке цилиндров и головке блока цилиндров. Масло проходит через эти каналы и смазывает шейки распределительных валов.В канале находится клапан, через который масло не стекает сверху после выключения двигателя. Это позволяет поддерживать систему в нормальном режиме до ее остановки.

Распредвалы

При ремонте головки в обязательном порядке проверять состояние распредвалов. Когда сборка будет проведена, следуйте инструкции и поддерживайте крутящий момент ГБЦ ВАЗ-2112 (16 клапанов). На «Приоре» установлен такой мотор — он достаточно мощный, имеет отличные характеристики и не требует частого обслуживания. Два распределительных вала приводят в действие впускной и выпускной клапаны.

Распредвалы вращаются в специальных гнездах, которые находятся непосредственно в головке. Разница между распредвалами в том, что на впуске есть небольшой ремень. Он находится возле самой первой опоры. Для предотвращения осевого перемещения есть упорные фланцы — они расположены по обе стороны от опоры спереди. Впереди на обоих распредвалах самозатягивающиеся сальники.

Как отремонтировать

Чтобы восстановить голос устройства, вам понадобятся следующие инструменты:

1. Устройство для сжатия пружин клапанов.Можно использовать как «магазинчик», так и подручный. Главное, чтобы работать было комфортно.
2. Приспособление для снятия уплотнений клапанов.
3. Оправка в виде трубки для установки колпачков.
4. Ключи на «10», шестигранники, пинцет, отвертка.

Выполните такие манипуляции:

1. Выполните все действия по снятию головки и распределительных валов.
2. Снять все клапаны с помощью специального приспособления.
3. Снимите уплотнения штока клапана.
4. Заменить и притереть клапана.Заменять арматуру необходимо при наличии повреждений — прогорания, нарушения геометрии. Обязательно расписаться, в какие гнезда затерта вентиль — иначе будет нарушена герметичность.
5. Собрать все механизмы привода клапанов — гидротолкатели, пружины, заблокировать их панировочными сухарями.

Все действия по сборке сборки производятся в обратной последовательности, нужно учитывать только одну особенность: придерживаться рекомендуемых значений крутящего момента ГБЦ ВАЗ-2112 (16 клапанов).На фото показана последовательность затяжки.

Как затянуть болты крепления ГБЦ

Обязательно подтянуть по схеме, приведенной в статье. Для того, чтобы затянуть болты, нужно выполнить несколько простых шагов:

1. Установите новую прокладку головки блока цилиндров, поместите ее на центрирующие втулки.
2. Установите головку и прикрутите ее крепежные болты.
3. Начинаете затягивать с моментом 20 Н * м. Если шкала в «кгс / м», то разделите на 10.
4. На втором прогоне нужно затянуть все болты по схеме на 90 градусов.
5. Для третьего звонка поворачивают еще на 90 градусов.

Болты длиной 95 мм и более использовать нельзя. В целом процедура довольно простая, но обязательно наличие динамометрического ключа — без него невозможно выдержать правильный крутящий момент ГБЦ ВАЗ-2112 (16 клапанов).

Атмосферный двигатель ВАЗ Лада 2112 Drag Racing _ alpsport.ru

RUS ENG Atmo Turbo Закись азота Расчет жиклера Тормоза Передний Задний Впускной Выпускной Головка цилиндра 000 Коробка передач 000 000 Зажим 000 Зубчатый вал 000 & Шестерня Дифференциал Расчет передаточных чисел

Атмосферный драгстер ВАЗ Лада. Автомобиль создан специально для участия в соревнованиях по дрэг-рейсингу при поддержке компании «Пигма-авто». Двигатель создан на базе цилиндра ВАЗ 2112 с 16-клапанной головкой — чуть ли не самый мощный из атмосферных двигателей, собранных из штатного мотора Lada. Автомобиль неоднократный победитель различных чемпионатов и соревнований по дрэг-рейсингу в своем классе в России. Вы можете получить информацию о конструкции автомобиля из таблицы, которая, мы надеемся, поможет вам в создании спортивного автомобиля. Всего информация Имя ДР Модель легковой автомобиль Лада ВАЗ 2112 Пилоты Вадим Беляков, Александр Шутлив Спецификация Двигатель 21126, бензин, 4-цилиндровый блок Объем куба 1920 3 Диаметр поршня рабочий ход 83.88 х 86,4 Степень сжатия 11,8: 1 Максимальная мощность двигателя без закиси азота 230 — 240 л.с. Масса автомобиля 650 . Двигатель Распредвал впускных клапанов Подъем 12 мм, фаза открытия 310 градусов, диаметр сердечника 26,84 Распредвал выпускных клапанов Подъем 12 мм, фаза открытия 304 градуса, диаметр сердечника 26.9 Клапан пружины SCHRICK Толкатель Толкатели без, диаметр 30 мм Прокладка головки 0.9 мм Впускные клапаны Длина 96,9, тарелка 32, диаметр штока 6,965 Выпускные клапаны Длина 97,12, тарелка 29, диаметр штока 6,955 Поршень кольца Mahle 2 * 1.5 мм Поршень AK4T Federal Mogul (83,88 , вес 240 г) Шатун БМВ М3 — 145.4 мм, 530 г, 22 мм, 48 мм. Коленчатый вал Audi 86,4 мм Толкатель с тепловым зазором Впуск — 0,2, Выпуск — 0,3 Пружина хода до полного закрытия 14.5-13 мм Сила пружины 83 кг Электроника (ЭБУ) Январь 5.1 (5.1) Фаза перекрытия клапана 3.9 мм Внутренний диаметр седла клапана Впуск — 29 мм, Выпуск — 25,5 мм диаметр канала ГБЦ Впуск — 38, Выпуск — 36 Форсунки форсунки 8 Стандартные форсунки 156cc (2 штуки на цилиндр) Система впуска 4-х дроссельная Максимум об. 10200 об / мин Моторное масло Motul 15w50 Топливо Бензин ELF, октановое число 106 Выхлопная система 4-1 Коллектор, труба без глушителя, диаметр 63 мм. Трансмиссия и шасси люфт 2 пластины AP RACING. Коробка передач Кулачок, последовательное переключение, отображение передачи 5 скоростей Дифференциал Замок многодисковый Кольцо и шестерня 4.Передаточное число 7 Амортизаторы Shutliv Racing Колеса Магний 8J15 4×98 Шины Hoosier drag15 дюймов (Слики) Диски тормозные 240 мм стандартный Колодки тормозные ВАЗ стандарт Характеристики высокоскоростного автомобиля Преодоление расстояния 402 м без закиси азота 12.2 секунды Скорость на финише 201 км / ч Преодоление расстояния 402 м с закисью азота. 11,5 секунды Посмотреть видео ВАЗ 2112 против Lancer Evolution 9 >>>

ВАЗ 21124, двигатель: особенности и характеристики

Двигатель ВАЗ-21124 — 16-ти клапанный представитель линейки силовых агрегатов, выпускаемых ОАО «АвтоВАЗ» с 2004 года.Фактически эта модель явилась результатом очередного усовершенствования двигателя ВАЗ-2112 и устанавливалась на серийные автомобили: ВАЗ-21104, 21114, 21123 Купе, 21124, 211440-24. Позже его использовали для создания более мощных установок: двигателей ВАЗ-21126 и ВАЗ-21128 производственного предприятия «Супер-авто».

Характеристики двигателя 21124

В целом силовой агрегат остался вполне традиционным, то есть четырехтактным, с одним рядом цилиндров, верхними распредвалами и распределенным впрыском топлива (инжектор).

• Охлаждение — принудительное, воздушно-жидкостное.
• Объем цилиндров — 1599 см ³ .
• Рабочие цилиндры стандартные — 1-3-4-2.
• Мощность при 3800 об / мин — 98 л / с.
• Количество клапанов — 16 (по четыре на каждый цилиндр).
• Диаметр днища цилиндра — 82 мм.
• Длина хода поршня 75,6 мм.
• Степень сжатия смеси 10,3.
• Минимальная частота вращения коленчатого вала 800-850 об / мин.
• Рекомендуемая марка бензина — АИ-95.
• Расход топлива: в городе — 8,9 л, по трассе — 6,4 л, в смешанном режиме — 7,5 л (расстояние 100 км).
• Рабочий объем масляного поддона 3,5 л.
• Масса — 121 кг.
• Технический ресурс двигателя 21124 до первого капремонта, заявленный автомобильным заводом, составляет 150 тыс. Км (практически машина способна проехать еще 100 тыс. Км).

Блок цилиндров силового агрегата 21124 и его особенности

В первую очередь обновленный блок цилиндров отличается от предшественника высотой (расстоянием между осью вращения коленчатого вала и высшей точкой блока): в ВАЗ-2112 было 194.8 мм, у 21124 стало 197,1 мм. За счет этого увеличился объем цилиндров (до 1,6 см ³ ).

Для крепления головки изменены диаметры отверстий под болты; теперь их резьба должна соответствовать размерам M10 x 1,25.

Еще одна особенность усовершенствованного агрегата — специальные форсунки, встроенные в подшипники коренных подшипников (2, 3, 4 и 5). Во время работы мотора через них подается масло для охлаждения днищ поршней.

На двигателе 21124 установлен коленвал, кривошипно который (R = 37.8 мм) обеспечивает увеличенный ход поршня. Такой же коленчатый вал с маркировкой «11183», отлитый на его шестом противовесе, установлен на силовых агрегатах 21126 и 11194.

Шкив для работы газораспределительного механизма имеет маркировку «2110-1005030». А поперечный профиль его зубцов — параболической формы.

Демпфер, через который генератор приводится в движение с помощью поликлинового ремня, а также дополнительных узлов, не предусмотренных в базовой комплектации, благодаря особому расположению его шкива крутильные колебания, возникающие на валу, значительно гасятся.А приводной диск, включенный в конструкцию демпфера, позволяет специальному датчику считывать угол поворота коленчатого вала.

Приводные ремни, используемые в двигателе, и их маркировка

Для работы механизма газораспределения в конструкции 16-клапанного двигателя 21124 используется ремень шириной 25,4 мм, имеющий 136 параболических зубцов и маркированный как «2112-1006040». Ресурс до возможной замены 45 тыс. Км.

Если на моторе не установлены дополнительные навесные агрегаты, а именно насос гидроусилителя руля и компрессор кондиционера, то в приводе генератора используется ремень с маркировкой «2110-3701720 6 ПК 742» (рабочая длина 742 мм).

Если установлен насос ГУР, то для привода генератора устанавливается ремень другого размера — 1115 мм. Маркировка — «2110-1041020 6 ПК 1115».

Модель с компрессором для кондиционера имеет еще более длинный ремень генератора — 1125 мм, с маркировкой — «2110-8114096 6 ПК 1125».

Особенности поршневой группы

Обновленный двигатель также получил новые поршни, в нижней части которых предусмотрены клапанные отверстия: в каждом поршне четыре 5.Сделаны выемки глубиной 53 мм, которые предназначены для предотвращения прогиба (поломки) клапанов в случае обрыва ремня ГРМ.

Раньше, если это происходило, терялась связь между клапанами и коленчатым валом, их движение прекращалось, но сам вал, уносимый маховиком, продолжал вращаться по инерции, и соответственно поршни тоже двигались. В результате они столкнулись с клапанами. Результат — погнули, сломали или даже пробили нижнюю часть поршня.

Размеры поршневых колец, которые могут быть чугунными или стальными, остаются прежними: 82 мм.

Поршневой палец имеет плавающую посадку, а его осевая фиксация обеспечивается стопорными кольцами. Длина пальца — 60,5 мм, а его диаметр — 22 мм.

Шатуны двигателя

21124 взаимозаменяемы с шатунами модели 2112.

Головка цилиндра

Головка блока цилиндров с шестнадцатью цилиндрами отличается от той, что устанавливалась на 2112, только увеличенной площадью поверхности, отведенной для крепления фланцев впускного коллектора.

Для управления клапанами в верхней части ГБЦ установлены два распредвала: один для впускной группы, другой для выпускной. Чтобы их различить, производитель ставит клеймо, которое находится на шейках валов за вторым кулачком. Если последняя цифра 14, то выпускной вал, если 15, то соответственно впускной. Кроме того, распредвал впускных клапанов возле первого кулачка имеет необработанный металлический ремень.

Поскольку в головке предусмотрены гидротолкатели, это избавляет автовладельца от регулировки тепловых зазоров между кулачками и клапанами.

Однако это удобство вынуждает водителя тщательно следить за чистотой и качеством масла, так как механизм гидротолкателя очень чувствителен к посторонним загрязнениям в смазке, наличие которых может привести к его выходу из строя, и ремонту не подлежит, только полная замена.

Штоки клапана шестнадцатиклапанного двигателя имеют диаметр 7 мм, у восьмиклапанного клапана они на 1 мм больше.

Как упоминалось выше, распределительные валы вращаются благодаря ременной передаче, идущей от коленчатого вала.Метки для правильной настройки рабочих фаз двигателя на шкивах 21124 смещены на два градуса относительно таких же меток, нанесенных на шкивы силового агрегата 2112.

Шкивы впускного и выпускного валов отличаются друг от друга и имеют маркировку: впускной — «21124-1006019», выпускной — «21124-100606020». Кроме того, у впускного шкива есть окружность возле ступицы и шторка с внутренней стороны, на выхлопе такой шторки нет.

Система впуска

В конструкции впускной системы использована пластиковая труба, которая одновременно выполняет функции впускного коллектора и ресивера.

В качестве элемента выпуска конструкторы двигателя использовали катколлектор — узел, ранее не применявшийся в моделях ВАЗ и представлявший собой нейтрализатор, составлявший единое целое с приемной трубкой.

Особенности топливной системы и системы зажигания

Прежде всего, необходимо отметить, что на ВАЗ-21124 используется топливная рампа нового типа, изготовленная из нержавеющего сплава и отличающаяся от таковой на ВАЗ-2112, прежде всего потому, что в топливной системе нет сливной магистрали. Необходимое давление бензина в магистрали поддерживает специальный клапан, установленный в топливном насосе.

Что касается системы зажигания, то особенность заключается в том, что в ее конструкции исключены высоковольтные провода. Дело в том, что на двигателе 21124 каждая свеча получила отдельную катушку зажигания.

Катушки

закреплены непосредственно на свечах и плюс имеют дополнительное крепление к крышке ГБЦ. Благодаря этому нововведению значительно повысились надежность и эффективность системы зажигания.

Рабочая температура двигателя 21124

Многие автовладельцы вазовских моделей автомобилей знают, что рабочая температура двигателя составляет 90 градусов по Цельсию.Однако с появлением двигателей серии ВАЗ-2112 с 16 клапанами это правило стало не таким однозначным. Дело в том, что с введением экологических требований двигатели были модернизированы, и в связи с этим производителем для них был изменен температурный диапазон. Сейчас нормальными считаются колебания температуры двигателя в пределах 87–103 градусов.

В заключение следует отметить, что моторное масло 21124 должно соответствовать вязкости 5w30, 5w40, 10w-40 или 15w-40.В сухой двигатель входит 3,5 литра смазочной жидкости, однако после слива в картере остается около 800 грамм, соответственно при повторной замене заправочный объем уменьшается.

Все автомобили ВАЗ. Все автомобили ВАЗ Размеры ВАЗ 2112 хэтчбек

Модификации

LADA 21120 (ВАЗ-21120): 16-клапанный 1,5-литровый двигатель 21120 в стандартной версии и GLI в версии люкс.
LADA 21121 (ВАЗ-21121): 8-клапанный двигатель объемом 1,6 л 21114.
LADA 21122 (ВАЗ-21122): 8-клапанный двигатель 2111 объемом 1,5 л. Бюджетная версия на дисках R13, невентилируемые тормоза от ВАЗ 2108 и без стеклоподъемников.
LADA 21124 (ВАЗ-21124): 16-ти клапанный 1,6-литровый двигатель 21124. Выпускался с 2004 по 2008 год. В данной модификации двигателя 2112 проблема с загибом клапанов решена за счет увеличения глубины расположения клапанов. канавки в головках поршней (до 6,5 мм). Кроме того, был переработан блок цилиндров для достижения рабочего объема 1.6 литров. Для этого его высота была увеличена на 2,3 мм соответственно, а радиус кривошипа коленчатого вала увеличен на 2,3 мм.
LADA 21128 (ВАЗ-21128): 16-клапанный 1,8-литровый двигатель мощностью 98 л.с. и 123 л. Это люксовая версия автомобиля от ЗАО «Супер-Авто».

Тактико-технические характеристики ВАЗ 2112 двенадцатый хэтчбек

Максимальная скорость: 185 км / ч
Время разгона до 100 км / ч: 12,5 с
Расход топлива на 100 км по городу: 9.4 л
Расход топлива на 100 км по трассе: 5,9 л
Расход топлива в смешанном цикле на 100 км: 7,4 л
Объем бензобака: 43 л
Снаряженная масса: 1060 кг
Допустимая общая масса: 1515 кг
Размер шин: 175/65 R14

Характеристики двигателя

Расположение: спереди, поперечное
Объем двигателя: 1597 см3
Мощность двигателя: 90 ч.п.
Число оборотов: 5000
Крутящий момент: 131/3700 ​​* м
Система подачи: Распределенный впрыск (многоточечный)
Турбонаддув: нет
Газораспределительный механизм: DOHC
Расположение цилиндров: Рядный
Количество цилиндров: 4
Диаметр цилиндра: 82 мм
Ход поршня: 75,6 мм
Степень сжатия: 10.3
Количество клапанов на цилиндр: 4
Рекомендуемое топливо: AI-95

Тормозная система

Передние тормоза: Диск
Задние тормоза: Барабан

Рулевое управление

Тип рулевого управления: Зубчатая рейка
Усилитель руля: нет

Трансмиссия

Привод: Передний
Количество передач: Механическая коробка — 5

Подвеска

Передняя подвеска: независимая, рессорная
Задняя подвеска: полунезависимая, рессорная

Кузов

Тип кузова: хэтчбек
Количество дверей: 5
Количество мест: 5
Длина станка: 4170 мм
Ширина станка: 1680 мм
Высота станка: 1420 мм
Колесная база : 2489 мм
Колея передняя: 1400 мм
Колея задняя: 1370 мм
Дорожный просвет (клиренс): 171 мм
Объем багажника: 400 л

Производство

Год выпуска: с 1999 по 2008

ВАЗ-2112 — динамичный комфортабельный автомобиль, отличающийся современным дизайном, улучшенными ходовыми качествами и более высоким уровнем оснащения.

С 1999 года началось производство модели ВАЗ-2112 с укороченным до 4170 мм кузовом хэтчбек пятидверный (объем багажника 400 л), за счет чего он имеет более четкую реакцию на поворот рулевого колеса. «Двенадцатая» имеет свой, более спортивный характер управляемости, но по комфорту эта машина сильно отличается в лучшую сторону от «девятки» с аналогичным типом кузова. С 2000 года выпускается более дешевая модификация ВАЗ-21122.

Автомобиль сочетает в себе все конструктивные особенности и «начинку» как от ВАЗ 2110, так и от универсала 2111 на заднем сиденье.Сохраняя все положительные черты автомобиля LADA 110, этот автомобиль имеет дополнительные преимущества: при небольшой длине кузова можно увеличить небольшой багажный отсек до большого при сложенном заднем сиденье. Спинка заднего сиденья разделена на 2 части, которые можно складывать независимо друг от друга, тем самым сохраняя удобство «универсала» при транспортировке малогабаритных грузов.

В стандартную комплектацию входят люк, электрические стеклоподъемники, иммобилайзер, центральный замок, электропривод замка крышки багажника, электрообогрев передних сидений, салон «Люкс» (как на АвтоВАЗе привычный «десятитровый») салон велюр) и другие важные мелочи.Дополнительно по вашему желанию может быть установлен гидроусилитель руля, антиблокировочная система тормозов.

Передняя и задняя подвеска В сочетании с легким реечным рулевым управлением и 14-дюймовыми вентилируемыми передними тормозами он обеспечивает приятное управление и точное управление. Все автомобили оснащены рулевой колонкой с регулировкой по углу наклона.

Системы автомобиля спроектированы таким образом, что обеспечивают безотказную надежную работу при температурах от -40 до +45 С. В этом автомобиле вы не останетесь беззащитными перед непогодами ни в одном населенном пункте мира.В самые сильные морозы эффективный обогреватель обеспечивает температуру в салоне до 20 С. Техника освещения эффективна как темными ночами, так и в сильный туман.

В этом автомобиле используется двигатель с многоточечным впрыском с электронным управлением (каждый цилиндр имеет собственное сопло) и электронную систему зажигания. Двигатель рабочим объемом 1,5 литра с 16 клапанами, двухвальной ГБЦ, обеспечивающий повышенную мощность (69 кВт) и крутящий момент (130 Нм), что позволяет автомобилю иметь улучшенные динамические качества. 16-клапанный 94-сильный двигатель позволяет вам разогнаться до скорости 185 км / ч.В значительной степени этому способствует низкий аэродинамический коэффициент Сх = 0,3.

Доступны следующие модификации: ВАЗ-21120 с 16-клапанным многоклапанным двигателем с 14-дюймовыми шинами и версия ВАЗ-21122 с 8-клапанным многоклапанным двигателем с 13-дюймовыми шинами. Оба двигателя имеют рабочий объем 1,5 литра. Также есть вариант ВАЗ-2112и (инжектор).

Возможны следующие варианты автомобилей: ВАЗ-21120 — 01 «норма» и 02 — «люкс», ВАЗ-21122 — 00 «стандарт», 01 — «норма» и 02 — «люкс».

В октябре 2003 года на площадках одного из партнеров АВТОВАЗа — компании «Автокомплект» началось штучное производство автомобиля ВАЗ-21123. ВАЗ-211223 — трехдверный хэтчбек семейства ВАЗ-2110 («купе»). Реализацией данной машины занимается единственная компания в Тольятти, Bet-ta. За этот год уже собрано несколько таких машин — для выставок и испытаний. В октябре началось серийное производство коммерческих машин.

Новинка фактически собирается вручную на базе обычной «двенадцатой» модификации, а ее базовая комплектация также повторяет модель ВАЗ-2112.Трехдверное купе будет отличаться от стандартного хэтчбека главным образом наличием всего трех дверей вместо пяти. Однако этот фактор привел к существенным изменениям характера машины. К примеру, экстерьер автомобиля стал намного спортивнее и стремительнее, чего явно не хватает другим моделям «десятого» семейства, особенно седану. Безусловно, элегантности добавляет задний спойлер, который отличается от того, что ставят на «ВАЗ-2112». Также появились новые наружные зеркала заднего вида.

Двери стали шире на двести миллиметров. Это оценят «респектабельные» люди, которые с трудом втиснутся в стандартную «десятку» или «двенадцатую». Для перехода на заднее сиденье спинки откидываются так же, как у 2108. И даже если дверной проем у «сто двадцать третьей» будет немного уже, чем у «восьмерки» — задние пассажиры этого не почувствуют. это из-за почти вертикальной средней стойки. (В ВАЗ-2108 он наклонен вперед — стилистическое решение — что при заходе на заднее сиденье доставляет некоторые неудобства.) Тяжелые двери имеют прочные, литые новые петли, которые, кстати, скоро будут устанавливаться на все автомобили «десятого» семейства.

Технический эффект от отказа от двух дверей — более жесткий кузов. Цифры пока уточняются, но уже ясно, что на кручение купе намного жестче, чем пятидверный «двенадцатый». Конечно, плавностью хода пришлось немного пожертвовать — корпус перестал «играть», смягчили удары, но управляемость заметно улучшилась. Этому способствует и более жесткая подвеска.

Подвеска заметно жестче стандартной, но для настоящей боевой машины все же мягкая. Однако купе создавалось пусть и для энергичной, но все же нормальной эксплуатации, а не для ралли. Рулевое управление «упругое», строгое, точное, напоминает «восьмерку». В любом случае разница с «двенадцатой» очень заметна.

Самая простая «стандартная» комплектация с двигателем ВАЗ-2112 и 14-дюймовыми колесами ориентирована на деловых людей, которые, как правило, используют только одно или два сиденья (заднее сиденье, правда, присутствует «на всякий случай» ).Только определение «дешевый» не про эту модель — автомобиль хоть и неприхотлив с технической точки зрения, но мелкосерийный эксклюзив всегда дороже массового продукта. Но в зависимости от характера и достатка клиента автомобиль будет укомплектован всем, что душе угодно. На выбор: колеса 14 и 15 дюймов, несколько вариантов сидений — стандартные «десятые», оригинальные ковшовые и даже фирменные «Рекаро», кондиционер, гидроусилитель руля. А чуть позже появится «спортивная» версия — с двигателем большего размера и шинами 195 / 55R15.

Помимо обычной версии трехдверного хэтчбека «Автокомплект» готов выпустить на рынок более мощную модификацию нового ВАЗ-21128, уже оснащенного 1,8-литровым инжекторным двигателем и получившего «прекрасную» оценку. настроен »специалистами по тюнингу автомобилей. При этом автомобиль отличается от базовой версии не только технической начинкой, но и дизайном интерьера и даже некоторыми изменениями экстерьера. Двигатель установлен на подрамнике, чтобы сделать предку еще жестче и «заточить» рулевое управление.При этом появится сопутствующий эффект — несколько уменьшатся передаваемые от двигателя на кузов колебания. Стоимость данной модификации точно не определена — она ​​может варьироваться в зависимости от уровня оснащения и набора переделок.

По данным ladaonlilne, уже собрано около 10 автомобилей ВАЗ-211223 и примерно столько же находится в стадии изготовления. Стоимость ВАЗ-21123, учитывая его практически «ручную сборку», по-прежнему достаточно высока.В базовой комплектации это около 260 тысяч рублей. В «базу» входит практически то же оборудование, что и в обычном хэтчбеке ВАЗ-2112.

Переднеприводный ВАЗ 2112 — одна из самых популярных спортивно-молодежных моделей ВАЗ. Автомобиль выпускался в кузове хэтчбек (пятидверное решение), а затем в кузове купе (трехдверное решение). Хорошие аэродинамические характеристики этого автомобиля и оригинальный, действительно спортивный дизайн позволили отечественному потребителю почувствовать себя по-настоящему счастливым обладателем мощного и стильного автомобиля.Только в 2010 году ВАЗ 2112 вытеснила с рынка новинка — Lada Priora в кузове хэтчбек.

Характеристики двигателя

Трансмиссия легковая

Успешное применение нашла и классическая для ВАЗа МКПП в ВАЗ 2112.

Тормозная система и гидроусилитель руля

Как и в предыдущей модели, на ВАЗ 2112 уже есть гидроусилитель руля, что сделало управление автомобилем еще комфортнее, а главное — безопаснее.Ведь теперь каждое движение водителя усиливается с помощью гидравлики, причем за доли секунды.

Размер резины

Размеры

Динамика

Машины ВАЗ 2112 показали действительно спортивные результаты, разогнавшись до заветных 100 км / ч за 12-13,5 минут в зависимости от той или иной модификации и мощности двигателя. При этом максимальная скорость, в отличие от предшественницы, была ограничена 170 километрами в час.

Расход топлива

На ВАЗ 2112 геометрические размеры кузова обязательно понадобятся владельцу, который намерен самостоятельно ремонтировать или восстанавливать детали.Ситуация на дорогах в последнее время крайне удручающая. Из-за большого количества транспортных средств автомобилисты чаще попадают в аварии, как серьезные, так и мелкие. Не исключение в этом плане и владельцы «двенашек», которых в России очень много. Узнайте из статьи, как геометрические размеры кузова ВАЗ 2112 влияют на удобство управления и какие детали на этой модели наиболее подвержены деформации.

Знакомство с «двенашкой»

ВНИМАНИЕ! Нашел совершенно простой способ снизить расход топлива! Не верите мне? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал.А теперь на бензине экономит 35000 рублей в год!

Автомобиль ВАЗ 2112 или «двенашка» производился, как и его аналоги, на Волжском автозаводе. Это 5-дверный кузов хэтчбек, напоминающий седан ВАЗ 2110.

Производство двенашек началось в 99-м году прошлого века. Кузов машины скопировали с ВАЗ 2110, но укоротили до 4170 мм. Объем багажного отделения оказался 400 литров. За счет укорочения кузова машина по сравнению с «десяткой» стала лучше реагировать на поворот руля.

И в целом модель имеет более спортивный характер, чем ВАЗ 2110. Сочетая в себе все достоинства «десятки», ВАЗ 2112 оснащается еще и задним сиденьем универсала 2111.

Явные улучшения по сравнению с предыдущими моделями заключаются в следующем:

• Несмотря на небольшую длину кузова, небольшой объем хэтчбека можно увеличить трансформацией заднего сиденья;
• Лучшая управляемость, особенно при въезде в повороты.

Как и большинство моделей ВАЗ, «двенашка» выпускалась в нескольких модификациях и исполнениях.В частности, отметим ВАЗ 21123 в кузове купе. Эта модификация даже прошла 3 рестайлинга кузова и изначально имела своеобразный оригинальный капот и бампер. Впоследствии модель оснастили решеткой радиатора и стандартной вытяжкой.

Особенности тела и важность геометрических размеров

В целом модель Двенашка — чуть ли не самая популярная машина в отечественном автопроме, она дешевая, с хорошим дизайном и большим разнообразием конструкций кузова.

При разработке данной модели производитель учел множество факторов, в том числе соответствие индивидуальным вкусам каждого покупателя.В связи с этим было выпущено несколько вариантов кузова Ваз 2112, каждая из которых имела разные цели.

Купе, универсал, седан, хэтчбек — все эти типы кузова оснащались «двойкой». Купе правильнее называть 3-дверным хэтчбеком. Это самая редкая модификация ВАЗ 2112. Спортивный дизайн выгодно отличает его от других версий семейства, которые в целом достаточно однообразны.

Кузовной ремонт ваз 2112 купе

Специалисты считают, что именно купе ВАЗ 2112 по праву может называться лучшим по конструктивным особенностям кузова и дизайну.Всего было выпущено около 10 тысяч автомобилей этого типа, после чего производство было прекращено.

Размеры и габариты, наряду с типом конструкции кузова, также играют большую роль в обеспечении комфорта пассажиров и хорошей управляемости. Некоторые модификации ВАЗ 2112 даже оснащались люком, повышающим удобство эксплуатации автомобиля.

Итак, вот габариты кузова на ВАЗ 2112:

• Кузов — хэтчбек;
• Длина, мм — 4170;
• Высота, мм — 1435;
• Ширина без зеркал заднего вида, мм — 1680;
• Ширина с зеркалами заднего вида, мм — 1875.

Как видно из таблицы, они лучше соответствуют современным требованиям и помогают машине справляться с большим количеством функций. Хороший простор салона и багажника «двойки» — яркое тому подтверждение. Пассажиры внутри чувствуют себя очень комфортно, машина способна перевезти много груза, если вы планируете семейную поездку на дальние расстояния.

Кузовные детали

Ваз 2112 пользуется популярностью у начинающих автомобилистов. Этим можно объяснить определенные недостатки и деформации, которые со временем появляются на элементах кузова автомобиля.Начинающий водитель обычно неопытен и совершает определенные ошибки, которые приводят к авариям или поломкам.

Примечание. Бамперы страдают чаще других. Эти элементы кузова повреждаются при резком торможении или при несвоевременном трогании, что приводит к ударам спереди и сзади.

Крылья автомобиля не менее подвержены деформации. Эти детали сами по себе не очень прочные и при столкновении с серьезной аварией сильно деформируются.Менее серьезные поломки можно исправить, по габаритам, которые дает стандартная геометрия кузова ВАЗ 2112. Сложные деформации не подлежат восстановлению, их легче заменить.

Примечание. Чаще всего страдают передние крылья ВАЗ 2112, так как именно эти детали ломаются при боковых лобовых ударах, когда «двойка» не поддается.

И, конечно же, коррозия съедает много деталей ВАЗ 2112, если владелец недостаточно заботится о транспортном средстве… Чаще всего отрицательно сказывается рожь на капоте, дверях и тех частях кузова, которые либо скрыты от глаз, либо расположены вблизи дорожного покрытия.

Геометрические размеры проемов

Для корпуса 2111	Для корпуса 2112	Для корпуса 21123
A — длинная диагональ рамы заднего бокового окна — 780 мм	D — длинная диагональ рамы заднего бокового окна — 710 мм	I — короткая диагональ проема передней двери — 1000 мм
B — короткая диагональ рамы заднего бокового окна — 370 мм	E — короткая диагональ рамы заднего бокового окна — 230 мм	K — длинная диагональ проема передней двери — 1500 мм
B — диагональ проема задней двери — 1280 мм	F — диагональ проема задней двери — 1320 мм	M — короткая диагональ рамы заднего бокового окна — 720 мм
D — расстояние от середины верхней балки проема задней двери до середины нижней балки проема — 925 мм	З — расстояние от середины верхней балки проема задней двери до середина нижней балки проема — 1050 мм	Н — длинная диагональ рамы заднего бокового окна — 1040 мм

Подробнее о том, какие основные габариты кузова ВАЗ 2112 можно узнать из приведенной выше таблицы и фото материалов.Кроме того, вы можете найти ценную информацию о методах измерения геометрических диагоналей из других инструкций, представленных на нашем сайте.

Автомобиль ВАЗ-2112 — динамичный комфортабельный автомобиль с современным дизайном, улучшенными ходовыми качествами и более высоким уровнем оснащения.

Модель ВАЗ-2112 , выпускаемая с 2000 года, последняя в семействе десятых Самар. Кузов автомобиля ВАЗ 2112 — пятидверный хэтчбек, сочетающий в себе лучшие конструктивные особенности, присущие моделям десятого семейства. ВАЗ-2112 имеет более современный дизайн и спортивный характер по сравнению с прототипами — ВАЗ-2110 и ВАЗ-2111. Хэтчбек немного короче седана и универсала, всего на 100 мм, но длиннее ВАЗ-2113 на 50 мм. Более четкая реакция рулевого управления, улучшенные ходовые качества и управляемость, установлена ​​лучшая оптика. Все комплектации ВАЗ-2112 комплектуются двумя моторами: 8-клапанным на 1,5 л и 16-клапанным на 1,6 л. Оба двигателя имеют многоточечный впрыск с электронным управлением.

Производство модели началось в 1999 г. ВАЗ-2112 с укороченным до 4170 мм кузовом пятидверный хэтчбек и объемом багажника 400 л, за счет чего более четкая реакция на рулевое колесо. «Двенадцатая» имеет свой, более спортивный характер управляемости, но эта машина по комфорту сильно отличается в лучшую сторону от 2109 с аналогичным типом кузова. С 2000 года выпускается более дешевая модификация. ВАЗ-2112 2.

Автомобиль ВАЗ-2112 сочетает в себе все конструктивные особенности и «начинку» ВАЗ 2110, и заднее сиденье универсала. 2111.Сохранив все положительные качества автомобиль LADA 110 этот автомобиль имеет дополнительные преимущества: при небольшой длине кузова можно увеличить маленький багажный отсек в большой при складывании заднего сиденья. Спинка заднего сиденья разделена на 2 части, которые можно складывать независимо друг от друга, тем самым сохраняя удобство «универсала» при транспортировке малогабаритных грузов.

В стандартную комплектацию входят люк, электростеклоподъемники, иммобилайзер, центральный замок, электрозамок крышки багажника, электро подогрев передних сидений, салон люкс.Дополнительно по вашему желанию может быть установлен гидроусилитель руля, антиблокировочная система тормозов.

Передняя и задняя подвески в сочетании с легким реечным рулевым управлением и вентилируемыми 14-дюймовыми передними тормозами обеспечивают приятное управление и точное управление. Все автомобили оснащены рулевой колонкой с регулировкой по углу наклона.

Системы автомобиля спроектированы таким образом, что обеспечивают надежную без проблем работу при температурах от -40 до +45 С.

На автомобиле используется двигатель с электронным управлением многоточечным впрыском и электронной системой зажигания.Двигатель рабочим объемом 1,5 литра с 16 клапанами, двухвальной ГБЦ, обеспечивающий повышенную мощность (69 кВт) и крутящий момент (130 Нм), что позволяет улучшить динамические качества 16-клапанный 94-сильный двигатель позволяет разгоняться до скорости. 185 км / ч … В значительной степени этому способствует низкий аэродинамический коэффициент Сх = 0,3.

Доступны следующие модификации: ВАЗ-21120 с 16-клапанным многоточечным впрыском топлива с 14-дюймовыми шинами и версия ВАЗ-21122 с 8-клапанным многоточечным впрыском топлива с 13-дюймовыми шинами.Оба двигателя имеют рабочий объем 1,5 литра. Также существует версия ВАЗ-2112и (инжектор).

Возможны различные варианты автомобиля: ВАЗ-21120 — 01 «норма» и 02- «люкс», ВАЗ-21122 — 00 «стандарт», 01- «норма» и 02- «люкс».

В октябре 2003 года на ОАО «АВТОВАЗ» компании «Автокомплект» начато штучное производство легкового автомобиля ВАЗ-21123 . ВАЗ-211223 — трехдверный хэтчбек из семейства ВАЗ-2110 «купе».

ВАЗ-21123 практически собирается вручную, с помощью отверток на базе обычной «двенадцатой» модификации, а ее базовая комплектация также повторяет модель ВАЗ-2112 … Трехдверное купе отличается от стандартного хэтчбека главным образом наличием всего трех дверей вместо пяти. Однако это повлекло за собой значительные изменения в характере машины. К примеру, экстерьер автомобиля стал намного спортивнее и стремительнее, чего явно не хватает другим моделям «десятого» семейства, добавляет элегантности и задний спойлер, отличный от того, что ставят на «ВАЗ-2112 ». Также появились новые наружные зеркала заднего вида с улучшенным обзором

Двери стали шире на двести миллиметров.Для перехода на заднее сиденье спинки откидываются так же, как в 2108. Более тяжелые двери имеют прочные новые литые петли.
Технический эффект отсутствия двух дверей — более жесткий кузов. На кручение купе намного жестче, чем пятидверный 2110. Конечно, плавностью хода пришлось немного пожертвовать — кузов перестал «играть», смягчая удары, но управляемость заметно улучшилась. Этому способствует и более жесткая подвеска.

Подвеска заметно жестче стандартной, но для настоящей боевой машины все же мягкая.Однако купе создавалось пусть и для энергичной, нормальной эксплуатации, а не для ралли. Рулевое управление «упругое», строгое, точное, напоминает «восьмерку». Так или иначе, разница с ВАЗ 2112 ощутимая.

Самая простая «стандартная» комплектация с двигателем ВАЗ-2112 и 14-дюймовыми колесами ориентирована на деловых людей, которые обычно используют только одно-два сиденья. Не дешевая машина, хоть и неприхотливая с технической точки зрения, но мелкосерийный эксклюзив всегда дороже массового продукта.Но в зависимости от характера и достатка клиента автомобиль будет укомплектован всем, что душе угодно. На выбор: колеса 14 и 15 дюймов, несколько вариантов сидений — стандартные «десятые», оригинальные ковшовые и даже фирменные «Рекаро», кондиционер, гидроусилитель руля. А чуть позже появится «спортивная» версия — с двигателем большего размера и шинами 195 / 55R15.

Помимо штатной версии трехдверного хэтчбека существует еще ВАЗ-21128 , который уже оборудован 1.8-литровый инжекторный двигатель, который был «доработан» специалистами по тюнингу автомобилей. При этом автомобиль отличается от базовой версии не только технической начинкой, но и дизайном интерьера и даже некоторыми изменениями экстерьера. сделать предку машину еще более жестким рулевым. При этом несколько уменьшатся вибрации, передаваемые от двигателя к кузову.

Модификации

ВАЗ-21120 — с 16-ти клапанным двигателем с многоточечным впрыском топлива, рабочий объем 1.5 литров. 14-дюймовые диски.

ВАЗ-2112-37 — гоночная модель ВАЗ-2112 подготовлена ​​к «кольцу» в зачетной группе Lada Cup. Двигатель ВАЗ-2112 , 1,5 л, 74 кВт / 100 л.с., Кузов Хэтчбек, количество дверей — 5, количество мест — 1, оборудован каркасом безопасности, внешним аэродинамическим комплектом, передним удлинением опорных чашек столбы.

ВАЗ-21122 — с 8-ми клапанным двигателем с многоточечным впрыском топлива, рабочий объем 1.5 литров, колеса 13 дюймов.

ВАЗ-211223 — трехдверный хэтчбек семейства ВАЗ-2110 («купе»).

Технические характеристики ВАЗ 2112

Модель		ВАЗ 2112
Тип корпуса		хэтчбек
Количество мест		5
Кол-во дверей		5
Объем багажника, дм3		400
Габаритные размеры автомобиля, мм:
— длина		4170
— ширина		1680
— высота		1435
Собственная масса, кг		1010
	475
База, мм		2492
Колея передних колес, мм		1400
Колея задних колес, мм		1370
Дорожный просвет, мм		165
Дорожный просвет до самой нижней точки выхлопной системы, (мм)		140
Характеристики устройства:
Двигатель	2112	2110	2111
Шины		13 дюймов или 14 дюймов
Колеса рабочие		перед
Рулевое управление		зубчатая рейка
Подвеска передняя		Макферсон
Подвеска задняя		продольно-рычажный
Количество ступеней редуктора		5
Передаточное число:
I передача		3,636
2-я передача		1,95
III шестерня		1,357
IV передача		0,941
В шестерня		0,784
Реверс		3,5
Тормоза передние		диск
Тормоза задние		барабан
Привод стояночного тормоза		кабель
Привод сцепления		кабель
Динамические и рабочие характеристики:
Максимальная скорость с полной нагрузкой, км / ч		185
Время разгона до 100 км / ч с полной нагрузкой, с		12,5
Наименьший радиус поворота, м		5,2
Максимальный угол подъема		34 °
Тормозной путь с 80 км / ч, м		38
Расход топлива на 100 км, л		5
Расход топлива при 120 км / ч, л на 100 км		6,3
Расход топлива в городском цикле, л		8,8
Емкость топливного бака, л		43
Масса буксируемого прицепа с тормозами, кг		800
Масса буксируемого прицепа без тормозов, кг		400
Cx — коэффициент аэродинамического сопротивления		0,3
Уровень шума в салоне на 100 км / ч, дБ		не более 72

ВАЗ-21126, двигатель.Характеристики и особенности

У ВАЗ-21126 двигатель рядный, у него распределенный впрыск, четырехтактный и распредвалы расположены вверху. Как и у большинства современных ДВС, охлаждение жидкостное, закрытое, циркуляция принудительная. Смазка компонентов двигателя осуществляется распылением под давлением. Двигатели устанавливаются на современные модели ВАЗ-Приору и последующие модели.

Отличительные особенности мотора

Установка двигателя ВАЗ-21126 на всю серию Лада Приора, а также ее модификации.Некоторые автолюбители без особых переделок ставят такие двигатели на «десятку» и «двенадцатую». Своеобразный тюнинг, позволяющий использовать больше возможностей — возможна установка ГУР, кондиционера без переделок. Одновременно идет разработка двигателя серии 11194, поэтому большинство узлов одинаковы, независимо от того, что рабочий объем существенно отличается. Задача разработчиков при проектировании заключалась в том, чтобы значительно увеличить ресурс двигателя. И вы можете достичь цели, если увеличите срок службы всех отдельных узлов.

На автомобиле «Приора» двигатель 21126 разрабатывался на базе аналогичной агрегатной модели ВАЗ-21124. Но у них много отличий: уменьшенная масса и габариты всех элементов. Например, поршни с такими же габаритами имеют на модели 21126 массу на сто грамм меньше. Высота двигателя внутреннего сгорания 197,1 мм — это расстояние между осью вращения коленчатого вала двигателя и верхней плоскостью. Конструктивных отличий от блока 11193-1002011, применяемого на моторе 21124, нет.Основными особенностями являются исключительно высокое качество цилиндров, а также значительно измененная высота.

Основные характеристики мотора

Двигатель ВАЗ-21126 имеет рабочий объем 1,6 л (точнее 1,597). Нормальная степень сжатия мотора — 11, цилиндров всего 4. Суммарная мощность при скорости 5600 об / мин — 98 л. из. или 72 кВт. Коленчатый вал вращается на холостом ходу с частотой 800-850 оборотов. При частоте вращения коленчатого вала 4000 оборотов двигатель развивает максимальный крутящий момент 145 Н * м.Такими данными обладает двигатель 21126. Цена используемого механизма составляет 25000 рублей и выше. Новые стоят намного дороже.

Характеристики цилиндро-поршневой группы:

1. Ход поршня 75,6 мм.
2. Диаметр цилиндра мотора 82 мм.
3. Количество клапанов 16.
4. Цилиндры работают по схеме 1-3-4-2.

Впрыск распределенный, управление с помощью электронного электронного блока управления.Двигатель работает на 95-м неэтилированном бензине, воспламенение смеси происходит свечами зажигания типа AU17DVRM или BCPR6ES (NGK). Масса двигателя в собранном виде около 115 кг.

Поршневая группа двигателя

Развитие поршневой группы — заслуга фирмы Federal Mogul. Специалисты сделали мотор с элементами, масса которых намного меньше, чем у двигателей типа ВАЗ-21124 — предшественников. Но если сравнить с ВАЗ-2110, то будет видно, что масса поршневой группы уменьшилась примерно на треть.Диаметр поршней остался без изменений, но значительно уменьшилась высота. Также используются более тонкие поршневые кольца и пальцы меньшего размера. Это напрямую влияет на скоростные и мощностные характеристики двигателя. Чем легче ему раскрутиться, тем больше мощности он сможет придать коробке.

В нижней части поршней есть небольшие отверстия глубины. Отверстие для установки шатуна смещено от оси на полмиллиметра. Диаметр отверстия для установки поршневого пальца 18 мм.Фиксация производится с помощью стопорных колец, установка шатуна в поршень — с минимальным зазором. Это обеспечивает наименьшее смещение оси кривошипа вдоль шейки коленчатого вала.

Кривошипно-шатунный механизм

Требуется хонингование — нанесение небольшого рисунка в виде сетки на внутренней поверхности гильзы цилиндра. Качество рабочей поверхности высокое, так как обработка ведется по технологиям Federal Mogul. Маркировка блока цилиндров ВАЗ-21126 16 клапанов индексом 1002011, наносится на металлическую поверхность.Цвет блока данной модификации — серый.

Цилиндры 21126 имеют три класса, размеры отличаются на 0,01 мм (обозначаются буквенными индексами A, B и C). Коленчатый вал двигателя имеет индекс 11183-1005016. Посадочные размеры у него в точности соответствуют коленвалу ВАЗ-2112. Но с некоторыми отличиями: на модификации 11183 увеличен радиус кривошипно-шатунного механизма (37,8 мм), общий ход поршней составил 75,6 мм. Чтобы отличать кривошип от других моделей, на противовесе имеется соответствующее обозначение.

Приводные механизмы двигателя

Шкив коленчатого вала оснащен шкивом зубчатого типа, обозначается индексом 21126. Зубья на шкиве предназначены для работы с ремнем газораспределительного механизма, в котором имеется полукруглый зуб. . Чтобы ремень во время работы не проскальзывал, с одной стороны есть небольшая полоса из металла (фланец). С обратной стороны монтируется шайба. Демпфер устанавливается на коленчатый вал — модель 2112. Он необходим для привода навесного оборудования и генератора.

На шкиве также есть зубчатый диск, который необходим для датчика положения коленчатого вала. Для привода дополнительного оборудования — генератора, насоса ГУР используется поликлиновой ремень длиной 1115 мм, имеет обозначение 2110-1041020. Если гидроусилителя нет, то используется поликлиновой ремень типа 2110-3701720, длина которого составляет 742 мм. Если на автомобиле установлен кондиционер, то все оборудование приводится в движение ремнем типа 2110-8114096, длина которого составляет 1125 мм.

Поршневые кольца и пальцы

Диаметр колец 82 мм, они тонкие, в отличие от традиционных для ВАЗ.Высота:

1. Компрессия — 1,2 мм (верхняя), 1,5 мм (нижняя).
2. Маслосъемный — 2 мм.

Внешний диаметр пальцев 18 мм при длине 53 мм. Отличие от предшественников существенное. Благодаря использованию легких элементов можно добиться увеличения мощности, КПД и крутящего момента.

Быстрый набор автомобиля стал быстрее. Но это отражается на всех остальных агрегатах автомобиля — необходимо использовать более эффективную тормозную систему, установить качественные вентилируемые диски, колодки.Поэтому, если вы настраиваетесь самостоятельно, обратите внимание на все мелочи.

Шатун двигателя 21126

В данном узле применен более тонкий, контакта с коленчатым валом у головки шатуна нет, что значительно улучшает характеристики двигателя. Благодаря использованию такой конструкции удалось снизить трение в узлах, что значительно повысило мощность и КПД. Класс точности поршня должен соответствовать классу точности цилиндра двигателя внутреннего сгорания.Маркировка поршней находится на нижней поверхности.

На двигателе ВАЗ-21126 установлен шатун более легкий, чем на модели 21124. При изготовлении используются новейшие технологии. Длина 133,32 мм. Сломана часть заготовки шатуна — получается крышка. Благодаря этому способу можно максимально точно совместить поверхности изделий. Крепление крышки осуществляется с помощью болтов, повторное использование которых недопустимо.Вставки для шатунов имеют ширину 17,2 мм.

Головка блока цилиндров двигателя ВАЗ-21126

В головке блока два распредвала и 16 клапанов, от модели 2112 отличается тем, что площадка для установки автоматического натяжителя ремня немного больше. Также в большей степени изменен размер площади под фланцами напорных патрубков. Клапаны, пружины к ним, гидротолкатели и распредвалы — точно такие же, как у модели 2112, отличий нет.Обозначение шкива распределительного вала:

1. Две окружности, расположенные рядом с зубьями, по обе стороны от отметки — выходное отверстие.
2. Один кружок на левой стороне этикетки — это впускное отверстие.

С помощью гидравлического толкателя автоматически компенсировать зазор в приводах клапанов. Поэтому при использовании автомобиля с таким мотором нет необходимости регулировать зазоры клапанов. Оригинальная конструкция системы автоматического натяжения ремня новейшего типа, ранее применяемые типы роликов не используются.Ремень на 137 зубцов с разным профилем. Это повлекло за собой установку насоса новой конструкции, более эффективной, чем использовавшаяся ранее.

Топливная и выхлопная системы

Каталитический нейтрализатор двигателя 21126, характеристики которого сильно зависят от выхлопной системы, использует более совершенный. Его диаметр больше, чем у модели 21124.

Улавливатели-уловители разных типов способны обеспечить соответствие нормам токсичности Евро-3 и Евро-4.На двигателе установлены 4 катушки зажигания — по одной на каждую свечу. Это позволяет избавиться от высоковольтных проводов.

Топливная система мало чем отличается от той, которая использовалась в ранних моделях. Рампа из нержавеющей стали, форсунки — Bosch, Siemens, ВАЗ. Впрыск фазовый, управляется датчиками, исполнительными механизмами, подключенными к микроконтроллерной системе управления типа «Январь-7.2» или М-7.9.7.

p>

Ближний свет схема ваз 2110. Освещение и световая сигнализация

Инструкция по устранению неисправностей в системе освещения Лада 2110, порядок сборки и разборки фар и замены ламп Лада 2111, регулировка фар ВАЗ 2111, ВАЗ 2112, ВАЗ 2110.Схема освещения Детали системы освещения автомобиля ВАЗ 2110, ВАЗ 2111, ВАЗ 2112 ремонт электрооборудования освещения, устранение неисправностей

ВАЗ 2110 комплектуется двумя блок-фарами производства Bosch или ОАО «Автосвет», сочетающими в себе фары ближнего и дальнего света, габаритные (стояночные) огни и указатели поворота. Блок-фары различаются по дизайну. Фара ближнего света «Автосвет» — с плоским экраном и линзой между лампой и рассеивателем, рассеиватель фары приклеен к корпусу, лампа габаритного света расположена в фаре дальнего света.Фара ближнего света ВАЗ 2111 Бош — без рассеивателя, с защитным колпачком на лампе, лампа габаритного света — в фаре ближнего света. Указатели поворота у обоих блоков фар одинаковые, точки крепления одинаковые: вверху — болтами к верхней поперечине рамы радиатора ВАЗ 2112, внизу — гайкой к шпильке на кронштейне брызговика. и при помощи болта к стойке рамы радиатора.

Фары оснащены однониточными лампами ближнего и дальнего света.При включении фар ближнего света включены лампы ближнего света ВАЗ 2112, а при включении дальнего света — все лампы (как ближнего, так и дальнего света).

Напряжение на лампы ближнего и дальнего света подается соответственно через реле К4 и К5 типа 904.3747-10, расположенные в монтажном блоке. Напряжение переключения реле при температуре 20 ± 5 ° С не более 8 В, сопротивление обмотки 85 ± 8,5 Ом. Напряжение подается на катушки реле при полном нажатии кнопки выключателя внешнего освещения ВАЗ 2110 (далее выбор между ближним и дальним светом — в зависимости от положения подрулевого переключателя фар) или — независимо от положение переключателя — если водитель тянет подрулевой переключатель на себя (тогда включаются фары).

Схемы подключения блочных фар с однониточными лампами ближнего света

1 — блочные фары
2 — монтажный блок
3 — выключатель фар ВАЗ 2111
4 — выключатель наружного освещения
5 — выключатель зажигания
6 — комбинация приборов с контрольной лампой дальнего света
А — к источникам питания
К4 — реле включения ближнего света фар
К5 — реле дальнего света фар

Автомобильное освещение ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Схема освещения Фары и освещение ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Снятие и установка фар Разборка и сборка блока фары, замена ламп ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Гидрокорректор фары Гидрокорректор фар ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Замена главного цилиндра гидрокорректора Снятие и установка главного цилиндра гидрокорректора фары ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Регулировка фар Регулировка фар автомобилей ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Наружное и внутреннее освещение Стоп-сигнал и фонарь заднего хода, освещение салона и багажника ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Указатели поворота Указатели поворота ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Противотуманные фары Замена габаритных и противотуманных фар ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Замена бокового указателя поворота Снятие и установка бокового указателя поворота ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Замена переключателя фонарей заднего хода Снятие и установка переключателя фонарей заднего хода ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Замена фонарей заднего хода и стоп-сигналов Снятие и установка стоп-сигнала и фонаря заднего хода ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Замена фонарей заднего номерного знака Снятие и установка плафона подсветки заднего номерного знака ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Освещение багажного отделения Снятие и установка лампы освещения багажного отделения ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Инструкция по устранению неисправностей в системе освещения Лада 2110, порядок сборки и разборки фар и замены ламп Лада 2111, регулировка фары ВАЗ 2111, ВАЗ 2112, ВАЗ 2110.Внешнее и внутреннее освещение Детали системы освещения автомобиля ВАЗ 2110, ВАЗ 2111, ВАЗ 2112 ремонт электрооборудования освещения, устранение неисправностей

Схема включения наружного освещения

1 — лампы габаритных огней в фарах
2 — монтажный блок
3 — выключатель наружного освещения
4 — выключатель зажигания
5 — контрольная лампа внешнего освещения в комбинации приборов
6 — габаритный свет фонари в задних габаритных огнях
7 — стоп-сигналы во внутренних задних фонарях
8 — фонари освещения номерного знака
9 — выключатель освещения приборов
10 — выключатель фонарей заднего хода
11 — выключатель стоп-сигналов
12 — блок бортовой система управления
13 — лампы заднего хода во внутренних задних фонарях
К1 — реле контроля исправности ламп (внутри реле показаны контактные перемычки, которые необходимо установить при отсутствии реле)
А — на источники питания
Б — к лампам освещения приборов

Лампы габаритного света передние расположены в фарах, задние — в габаритных задних фонарях (на крыльях автомобиля ВАЗ 2111).Лампы стоп-сигнала и заднего хода расположены в задних фонарях салона на крышке багажника. (Снятие выключателя стоп-сигнала см. Снятие вакуумного усилителя и педали тормоза в сборе). Подсветка номерного знака расположена на бампере.

Габаритный свет включается при нажатии выключателя внешнего освещения. Лампы габаритных огней ВАЗ 2112 и стоп-сигнал запитаны через реле К1 для контроля исправности ламп в монтажном блоке. При перегорании какой-либо из ламп или обрыве контакта в розетке или цепи питания загорается соответствующий индикатор в блоке управления.При отсутствии реле управления лампами вместо них необходимо установить перемычки, иначе лампы не загорятся.

Лампы освещения номерного знака включаются одновременно с наружным освещением, но подключаются в обход реле управления, поэтому их исправность не диагностируется.

Лампа подсветки перчаточного ящика ВАЗ 2110 включается при включении зажигания переключателем под крышкой ящика.

Напряжение на переключатели ламп внутреннего освещения и индивидуального освещения водителя подается также при включении зажигания ВАЗ 2110.Кроме того, внутреннее освещение включается, если одна из дверей открыта, а переключатель света находится в соответствующем положении. Через несколько секунд после закрытия дверцы яркость лампы уменьшается и она гаснет. Это контролируется дисплеем бортовой системы мониторинга.

Подсветка приборов включается одновременно с включением наружного освещения. Яркость подсветки регулируется реостатом на панели приборов ВАЗ 2111.

Лампы заднего хода включаются, если включено зажигание ВАЗ 2112 и замкнут переключатель заднего хода, расположенный на коробке передач.

Освещение багажника включается одновременно с лампами габаритного света.

Автомобильное освещение ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Схема освещения Фары и освещение ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Снятие и установка фар Разборка и сборка блока фары, замена ламп ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Гидрокорректор фары Гидрокорректор фар ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Замена главного цилиндра гидрокорректора Снятие и установка главного цилиндра гидрокорректора фары ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Регулировка фар Регулировка фар автомобилей ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Наружное и внутреннее освещение Лампы тормозного и заднего хода, освещение салона и багажника ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Указатели поворота Указатели поворота ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Противотуманные фары Замена габаритных и противотуманных фар ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Замена бокового указателя поворота Снятие и установка бокового указателя поворота ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Замена переключателя фонарей заднего хода Снятие и установка переключателя фонарей заднего хода ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Замена фонарей заднего хода и стоп-сигналов Снятие и установка стоп-сигнала и фонаря заднего хода ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Замена фонарей заднего номерного знака Снятие и установка плафона подсветки заднего номерного знака ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

На ВАЗ 2110, как и на других моделях автомобилей, стоп-сигналы играют важную функцию для предупреждения других участников дорожного движения. торможение или замедление.Если стоп-сигналы на ВАЗ 2110 не загораются, это снижает безопасность использования автомобиля и может привести к аварийной ситуации. В этом случае не стоит сразу отвозить машину в мастерскую, ведь чаще всего можно найти причину такой поломки и устранить ее самостоятельно. Чтобы самостоятельно справиться с такой проблемой, важно разобраться, как работают стоп-сигналы на ВАЗ 2110.

Схема работы стоп-сигналов

Остановки на автомобилях ВАЗ работают по такому же, достаточно простому схема.Основным элементом этого агрегата является датчик, отвечающий за включение стоп-сигнала. При срабатывании датчика загораются стоп-сигналы в задней части автомобиля. Когда вы перестаете тормозить, лампа перестает светиться. Если на ВАЗ 2110 не загораются стоп-сигналы, первым делом нужно убедиться, что лампы не перегорели. Схема стоп-сигнала работает следующим образом: напряжение от аккумуляторной батареи направляется на выключатель остановки, замыкание которого позволяет току проходить через нить накаливания ламп, соединенных между собой.Затем напряжение подается на минус батареи, что позволяет лампам загораться.

На большинстве старых автомобилей ВАЗ датчик стоп-сигнала расположен в районе магистрали тормозной системы. В этом случае процесс замыкания контактов осуществлялся за счет увеличения давления воздуха или жидкости в системе. Основным недостатком такого подключения было то, что лампы стоп-сигнала вместе с тормозными колодками загорались, когда автомобиль начинал тормозить. На современных моделях типа ВАЗ 2110 датчик остановки подключается к педали тормоза.Это позволяло добиться включения лампы точно в момент нажатия водителем на тормоз. Эта конструкция подключает стоп-сигналы в момент, когда выбирается свободный ход педали тормоза, до начала замедления.

Причины неработающего стоп-сигнала

Если на ВАЗ 2110 не загорается стоп-сигнал, первым делом необходимо проверить, не перегорел ли предохранитель, отвечающий за защиту цепи сигнальной лампы. Затем берем контрольную лампу и проверяем, есть ли напряжение на датчике остановки.Если при такой проверке контрольная лампа не загорается, значит, вышел из строя предохранитель или произошел обрыв провода, идущего к выключателю стоп-сигнала от предохранителя. При этом важно убедиться, что питание подается на предохранитель и от него. При необходимости заменяем оборванный или сгоревший провод, устраняем оборванные контакты в соединительной цепи, ведущей к датчику или предохранителю. Если на одном из выводов присутствует питание, вы можете снять оба провода и соединить их медным проводом.В этом случае загорятся контрольные лампы.

Если при проверке загорятся лампы, то можно говорить о неисправности датчика. Такая запчасть не подлежит ремонту, поэтому ее необходимо заменить. Если выяснится, что датчик исправен, то нужно поискать обрыв проводки или неисправность ламп. В этом случае берем контрольную лампу и проверяем, есть ли питание на вилке, отвечающей за работу задних фонарей … Если питание подано, то скорее всего на ВАЗ 2110 не работают стоп-сигналы из-за неисправных ламп .
